Delta dore STARBOX F03 CPL Installation guide

STARBOX F03 CPL

Gestionnaire d'énergie par courants porteurs

Guide d'installation

Caractéristiques techniques

Boîtier technique

• Alimentation 230 V +/- 10%, 50 Hz

• Consommation 5,2 VA

• Isolement classe II

• 1 sortie contact travail 2A max., 230V

• 1 entrée/sortie bus de dialogue avec le boîtier d’ambiance et les éléments raccordés
au bus (options TYWATT 500, TYPHONE 500,...)

• 1 entrée télé-info issue du compteur

• 1 entrée sonde extérieure (10 kΩ à 25°C)

• Fréquence porteuse : 132,5 kHz, modulation FSK, Protocole X2D

• Adressage “maison” : 65000 combinaisons codées en usine

• Conforme à la norme NF : EN 50065, classe 122

• Boîtier 4 modules, h=53 mm

• Fixation sur rail DIN

• Indice de protection IP30

• Classement au feu : Vo

• T° de stockage : -10°C à +70°C

• T° de fonctionnement : 0°C à +40°C

• Action de type 1.C (microcoupure)

• Installation dans un milieu normalement pollué

Boîtier d’ambiance

• Alimentation par le boîtier technique via le “bus” 3 fils

• Isolement classe III

• Afficheur LCD grand format rétro-éclairé, dimensions : 104 x 60 mm

• Dimensions : 230 x 108 x 35 mm

• Porte coulissante d’accès aux touches

• Fixation murale

• Température de stockage : -10°C à +70°C

• Température de fonctionnement : 0°C à +40°C

• Installation dans un milieu normalement pollué

• Logement pour la notice d’utilisation sous la porte

Sommaire

1) Installation .................................................................. p 1

1.1 Boîtier technique

1.2 Boîtier d’ambiance

1.3 Sonde extérieure

2) Raccordement ............................................................... p 3

3) Mise en service du boîtier d’ambiance ............................ p 5

4) Mise en service du boîtier technique ............................ p 13

5) Option radio TYDOM 520 - Fonctions domotiques........... p 16

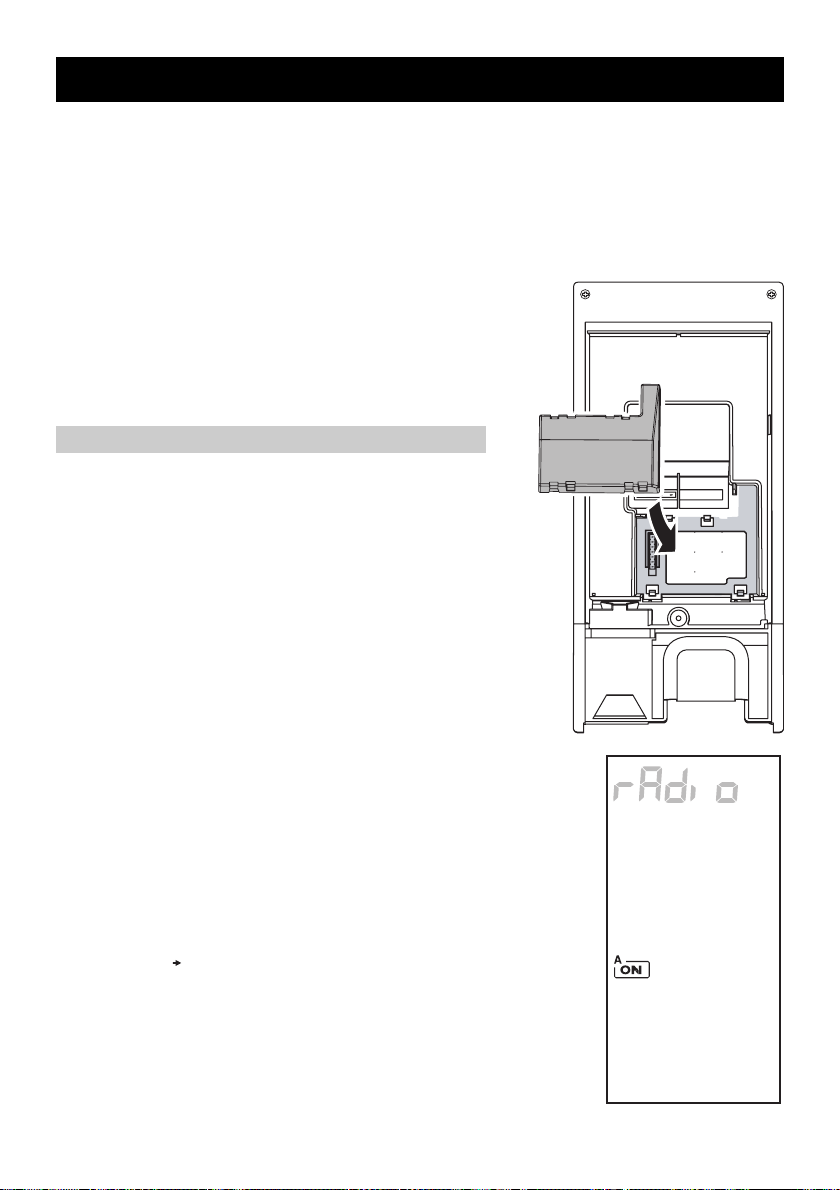

5.1 Mise en place du module TYDOM 520

5.2 Associer une voie automatisme à un récepteur

5.3 Associer un émetteur radio aux zones de chauffage

5.4 Associer le fonctionnement du chauffage à l’alarme

5.5 Fonctionnement avec un détecteur d’ouverture

5.6 Fonctionnement avec un émetteur TYXIA

5.7 Fonctionnement avec une télécommande TYDOM 200

5.8 Fonctionnement avec une centrale d’alarme TYXAL

5.9 Fonctionnement avec un transmetteur téléphonique TYDOM

5.10 Effacer les associations de STARBOX F03 CPL avec des produits radio

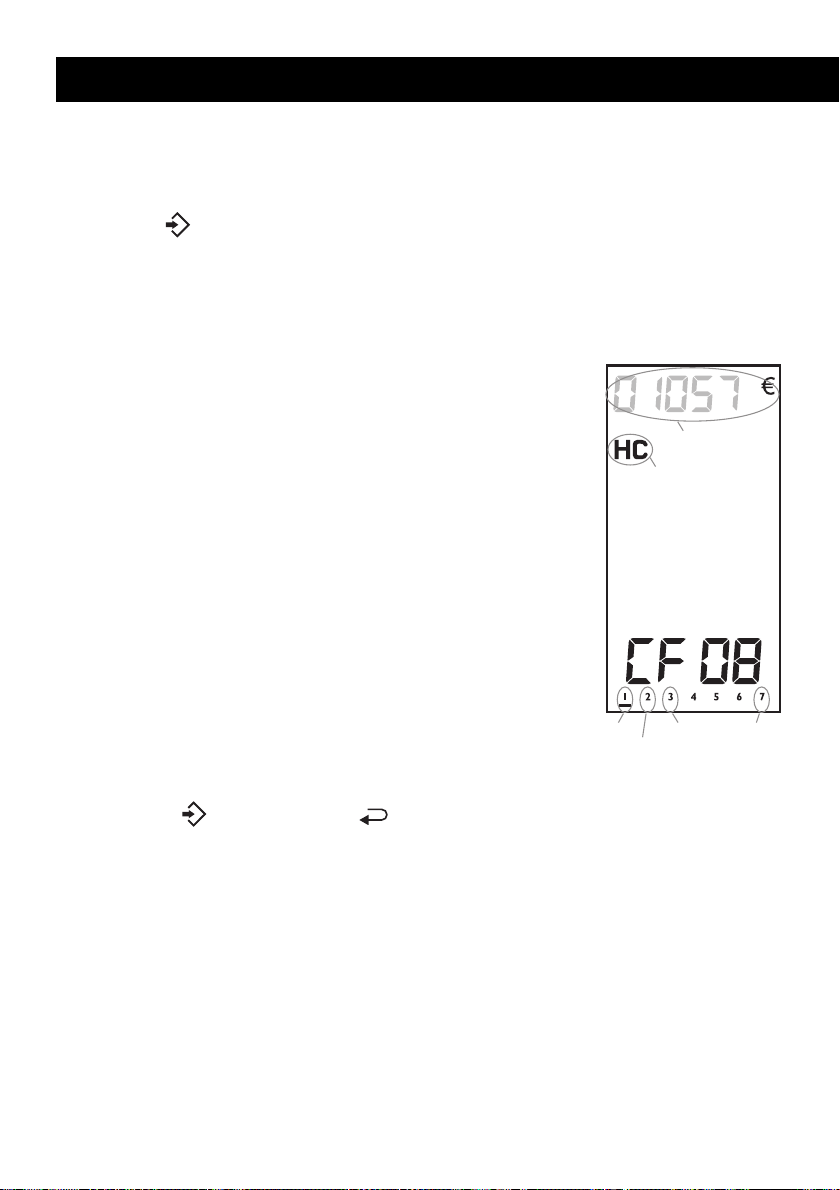

6) Option TYWATT 500 - Affichage des consommations....... p 21

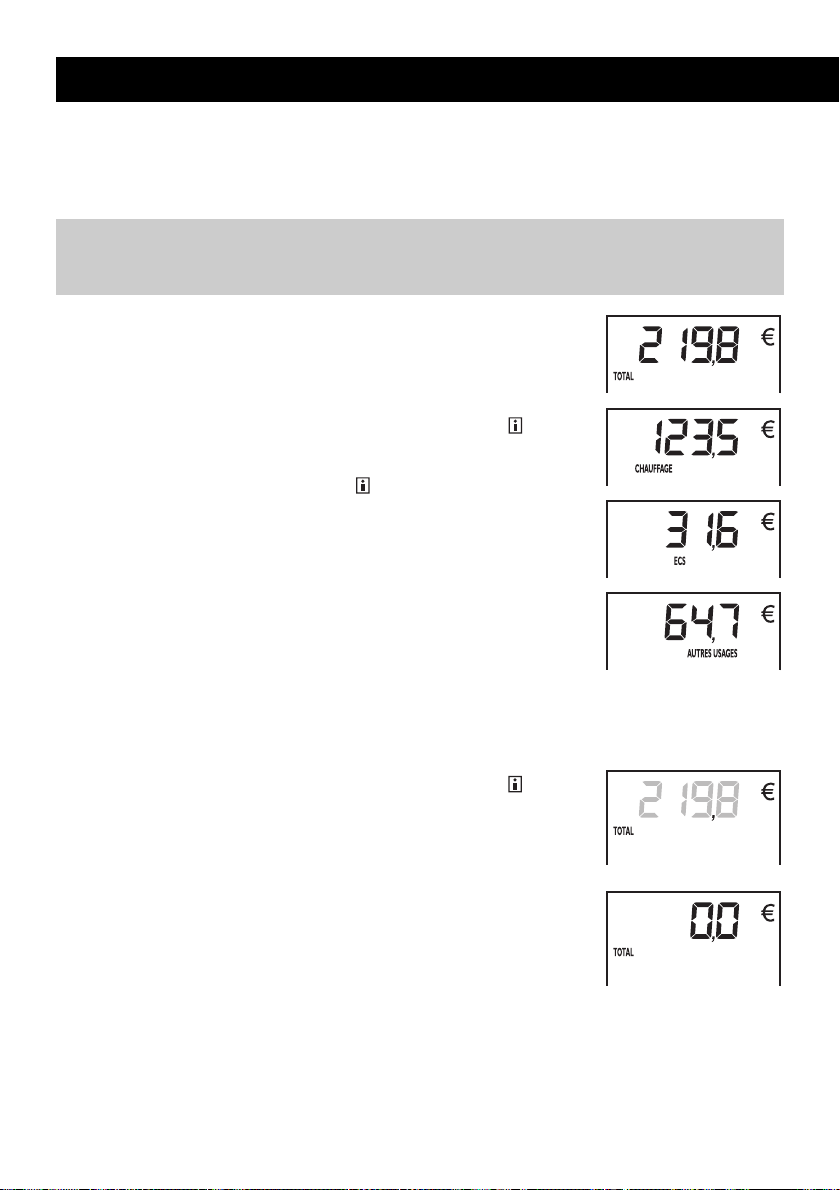

5.1 Consommation par poste (en euros)

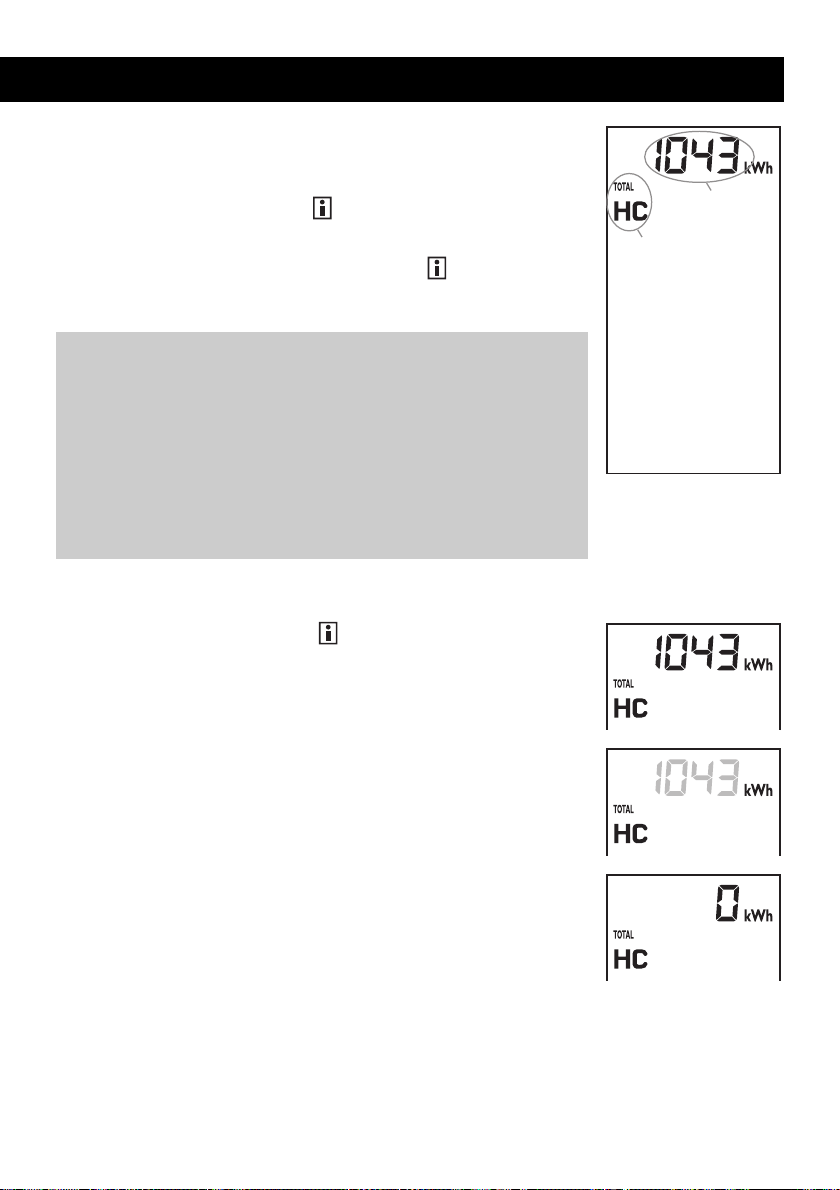

5.2 Consommation par poste et par période tarifaire (en kWh)

7) Option TYPHONE 500 - Télécommande téléphonique ...... p 23

8) Maintenance ............................................................... p 23

1) Installation

Fig. 1 Fig. 2 Fig. 3

2

3

H

M

PROG

OK

OFF

ON

RESET

STOP / AUTO

4

85

D

A

2

3

H

M

PROG

OK

OFF ON

RESET

STOP / AUTO

4

85

D

A

2

3

H

M

PROG

OK

OFF ON

RESET

STOP / AUTO

4

85

D

A

1.1 Boîtier technique

Le boîtier technique 4 modules se monte sur un rail
DIN symétrique dans une armoire ou un coffret élec­trique

1.2 Boîtier d’ambiance

Ce boîtier devra être installé dans un endroit d’accès facile.
Afin de monter l’appareil sur le mur, il est nécessaire de le séparer de son socle.
Pour cela, enlevez la porte coulissante entièrement en la tirant vers le bas (figure 1).
Puis, dévissez la vis (figure 2).
Séparez ensuite les deux parties socle / boîtier (figure 3).

- 1 -

Le socle peut être fixé au mur sur une boîte d’encastre­ment. Pour cela, on utilisera les trous repérés ➊ d’entraxe
60mm. Il peut aussi être fixé à l’aide de vis/chevilles en uti­lisant les trous repérés ➋.

Des cloisons défonçables repérées ➌ sont prévues pour
laisser passer les fils de raccordement.
Ces cloisons existent aussi sur le boîtier d’ambiance.
Une fois ce raccordement effectué, positionnez le boîtier
d’ambiance sur son socle et serrez la vis d’immobilisation.
Remettez la porte coulissante en place.

1.3 Sonde extérieure

La sonde extérieure doit être fixée par un ensemble
vis/chevilles sur une paroi verticale.

Il est conseillé de la placer sur une paroi Nord ou Nord/Ouest,
éloignée de sources de chaleur parasites
(cheminée,sorties d’air du bâtiment, pont thermique,...

Il est obligatoire d’utiliser la sonde fournie avec le

STARBOX F03 CPL.

- 2 -

2) Raccordement

N Ph1 Ph2 Ph3

Coupleur de phases

STARBOX F03 CPL peut piloter :

- jusqu’à 8 zones de chauffage avec panneaux rayonnants ou convecteurs fil pilote, via
les récepteurs CPL/Fil pilote TC 51089,

- le chauffage à accumulation, via le récepteur TC 51098

- jusqu’à 4 automatismes en CPL (courants porteurs) et/ou en radio (via l’option TYDOM

520),

- la sortie ECS du boîtier technique pilote le ballon d’eau chaude,
le ballon d’eau chaude peut aussi être piloté par CPL (courants porteurs) via un
récepteur de type TC 51098 (sortie relais).

Dans le cas d’une installation en triphasé, vous devez utiliser un
coupleur de phases
simultanément.
En triphasé, vous devez attribuer :

- aux voies de délestage D1 et D2, les convecteurs alimentés par
la phase 1

- aux voies de délestage D3 et D4, les convecteurs alimentés par
la phase 2

- aux voies de délestage D5, D6, D7 et D8 les convecteurs
alimentés par la phase 3.

(réf : 6051046)

pour émettre sur les 3 phases

- 3 -

Le fil de continuité

doit être obligatoirement

relié à la terre.

ECS

230V

2A max.

Bus

Chauffage fil pilote
zones 1 à 8

N

L

10 A

10 A

10 A

10 A

Boîtier technique

STARBOX F03 CPL

Pour le bus, utilisez du câble

1 ou 2 paires 8/10e

de type SYT + (lg. max. 100 m).

Pour la protection de

l'alimentation, vous devez utiliser

un disjoncteur de 10A minimum

(ne pas utiliser de disjoncteur 2A)

Récepteur CPL

TC51089

TC 51098

Chauffage
à accumulation

Récepteur CPL
AC51115

Eclairage
ou autres

automatismes

I1

I2

A B C D

3 2 1

!

Vérifier le

raccordement

Boîtier technique

- 4 -

3) Mise en service du boîtier d’ambiance

Le mode de configuration permet de définir les paramètres nécessaires au
fonctionnement optimum de STARBOX F03 CPL.
Pour entrer dans ce mode :

- appuyez sur la touche ,

Entrée dans le menu CF00.

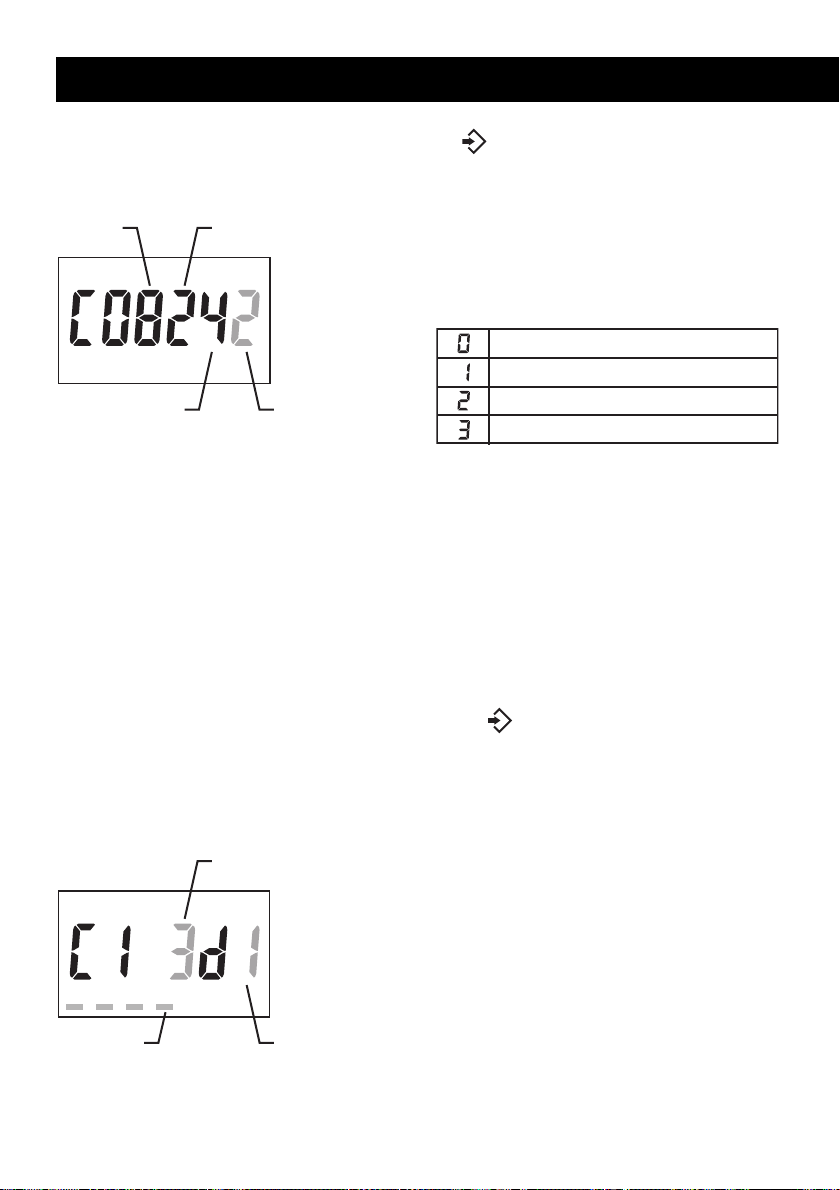

puis composez la séquence de touches : J, H, M, PROG pour déverrouiller la configuration.
Pour passer d’un menu à l’autre, appuyez sur la touche .

Vous pouvez sortir du mode en appuyant sur la touche .

3.1 CF00 : Menu principal

• Le premier chiffre clignote.

C’est le nombre de zones de chauffage.

Réglez ce nombre par + ou - (de 3 à 8 zones).
Validez par OK.

• Le second chiffre clignote.

Validez par OK et passez au choix suivant.
(Le 2nd chiffre doit obligatoirement être à zéro).

• Le troisième chiffre clignote.

Il indique le type de commandes auxiliaires pilotées.

Réglez par + ou - (de 0 à 2, les chiffres 3 à 6 ne sont pas
autorisés). Validez par OK.

Pour régler le chiffre, reportez-vous au tableau ci-dessous :

ème

3

chiffre Sortie relais ECS Voie accu CPL

0

1

2

3

4

5

6

Non câblée Non

Câblée Non

Câblée Oui

Non disponible Non disponible

Non disponible Non disponible

Non disponible Non disponible

Non disponible Non disponible

- 5 -

• Le quatrième chiffre clignote.

Non autorisée
Autorisée

Economie
Modérato
Médio

Dans le cas du fil pilote 4 ordres, laissez
ce choix sur 2.

Il indique le nombre d’automatismes pilotés par le STARBOX F03 CPL.

Réglez ce nombre par + ou - (de 0 à 4).
Validez par OK.

• Le cinquième chiffre clignote.

Cela permet d’autoriser ou non l’anticipation du chauffage.
L’anticipation permet d’obtenir la température souhaitée au moment souhaité par la program­mation. Elle évite les remontées en température trop “gourmandes” en énergie électrique.

Réglez ce nombre par + ou -.
Validez par OK.

Pour régler la valeur d’anticipation, reportez-vous au menu CF06.
Menu suivant : . Sortie du mode : .

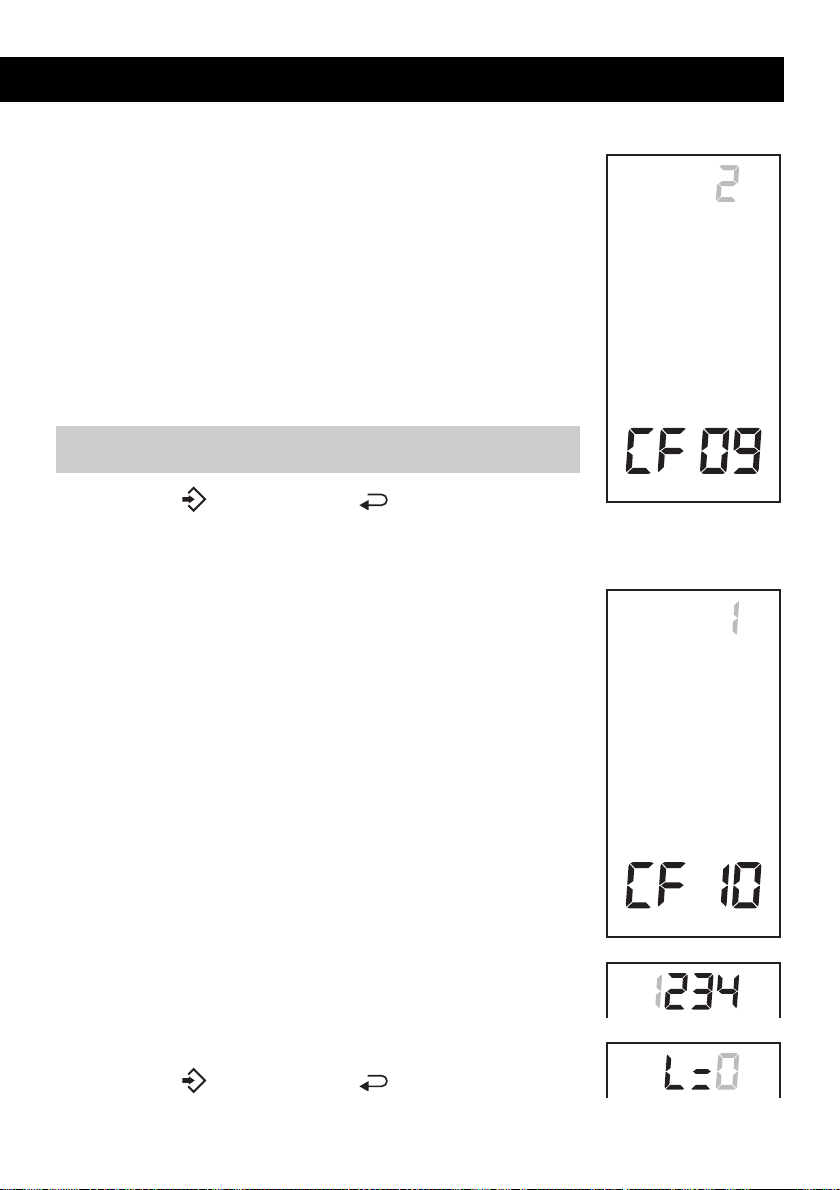

3.2 CF01 : version logicielle

Il s’agit de l’indication de la version du produit. Pas de réglage dans ce menu.
Menu suivant : . Sortie du mode : .

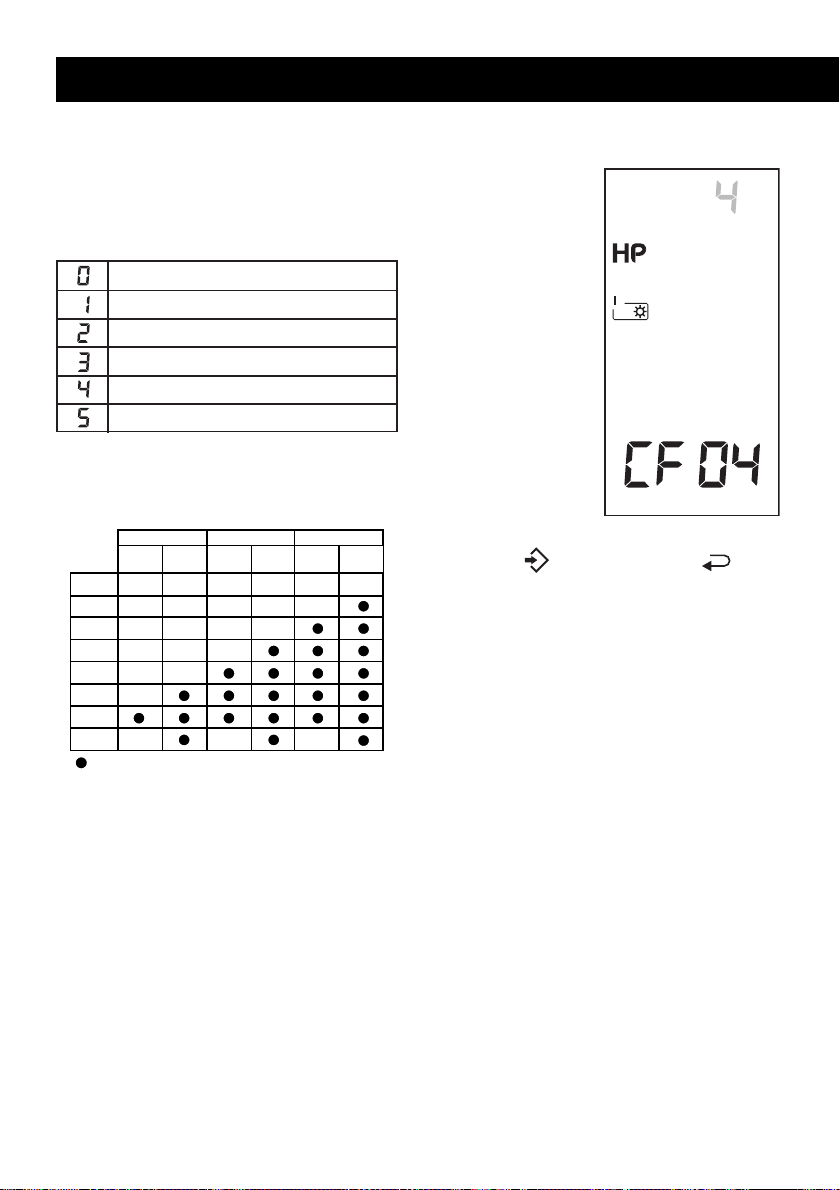

3.3 CF02 : Réglage de l’allure Economie fil pilote

Dans le cas où STARBOX F03 CPL pilote des convecteurs ou panneaux rayonnants ou
des thermostats pour plancher rayonnant électrique, l’allure écono­mie est réglée directement sur l’élément de chauffe
(ou indexée sur la valeur confort, exemple : Confort -3°C).

Le menu CF02 permet de régler l’ordre qui sera envoyé lorsque le
programme demandera de l’Economie.
Ce réglage se fait zone par zone.
Appuyez sur OK pour passer d’une zone à l’autre.

Effectuez votre choix par + ou -.

Menu suivant : .
Sortie du mode : .

- 6 -

Arrêt
Hors gel
Economie
Modérato
Médio
Confort (pas d'abaissement)

Heures

Creuses

Heures
Pleines

Heures

Creuses

Heures
Pleines

Heures

Creuses

Heures
Pleines

CHAU 0

CHAU 1

CHAU 2

Jour BLEU Jour BLANC Jour ROUGE

CHAU 3

CHAU 4

CHAU 5

CHAU 6

CHAU C

Période où l'abaissement tarifaire est actif.

3) Mise en service du boîtier d’ambiance

3.4 CF04 : Réglage, par zone, des abaissements tarifaires.

Ce menu n’est accessible que si l’option tarifaire souscrite est

tempo

(bleu, blanc, rouge) ou EJP. Il permet de déterminer
l’allure souhaitée lors d’un abaissement tarifaire.
Le choix s'effectue par zone.

Appuyez sur OK pour
passer d’une zone à
l’autre.
Appuyez sur + ou - pour
effectuer votre choix.

La programmation des périodes d’abaissement tarifaire se fait
directement sur le compteur électronique.

Menu suivant : . Sortie du mode : .

- 7 -

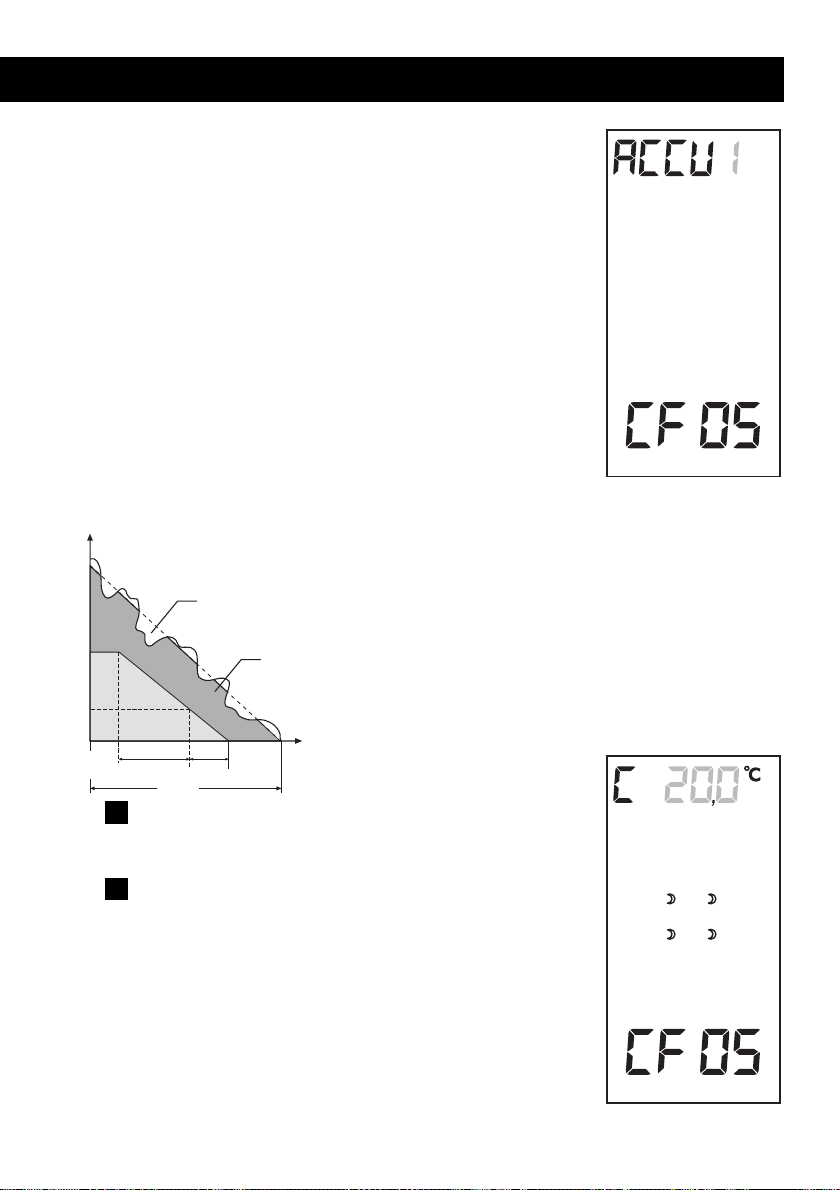

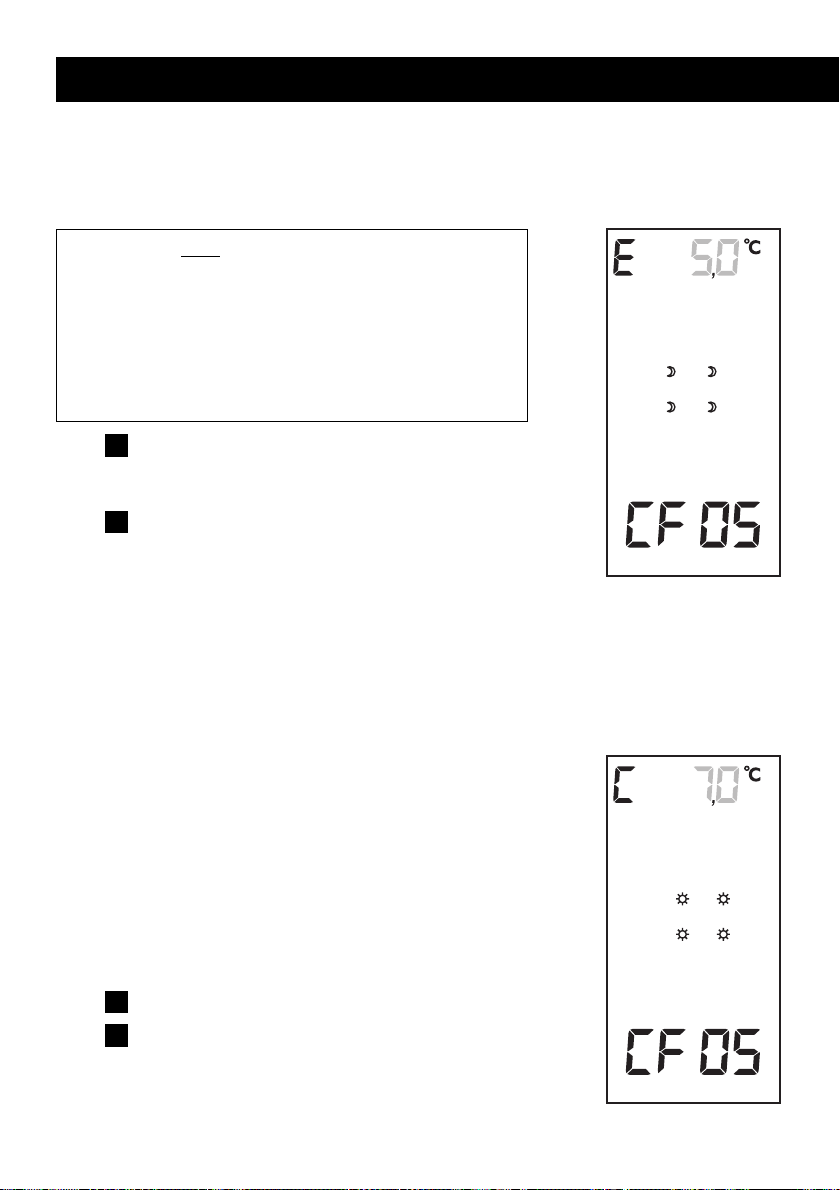

3.5 CF05 : Réglages chauffage à accumulation

Ecart jour Ecart nuit

C jour C nuit

Températur

e

extérieure

Déperditions

Apports
gratuits

Chauffage

direct

Température

minimale

de base

Δt d'étude

Chauffage

de base

Ce menu n’est accessible que si le 3
CF00 est 2.
Pour piloter le chauffage à accumulation, il faut un récepteur CPL
accu (ex : TC 51098) associé sur la voie accumulateur.

L’appareil affiche ACCU1.

3.5.1 Réglage simple pente ou double pente

Effectuez votre choix par + ou -
ACCU1 : simple pente
ACCU2 : double pente
Appuyez sur OK pour valider votre choix et passer au réglage
suivant.

3.5.2 Réglage de la consigne nuit

ème

chiffre du menu principal

C’est la température extérieure de nuit à partir de
laquelle le chauffage de base est coupé.
Elle dépend du type de bâtiment et du lieu
géographique.

On peut retenir à titre d’exemple :

- Consigne moyenne en haute montagne : 8°C

- Consigne moyenne en montagne : 10°C

- Consigne moyenne en plaine : 12°C

- Consigne moyenne près de la mer : 14°C

1

Effectuez votre choix par + ou -

(Réglage de +5° à +20°C)

2

Appuyez sur OK pour valider et passer au

réglage suivant.

- 8 -

3) Mise en service du boîtier d’ambiance

3.5.3 Réglage de l’écart nuit

C’est la différence entre la consigne nuit et la température à partir de laquelle
l’accumulation est à 100%.
Cette valeur représente le Δt couvert par le chauffage durant les heures creuses.

Ecart nuit = 1/3 PIB x Δt

D

PIB : Puissance installée en base (en Watts)
D : Déperditions (D = G x V x Δt, donné par l’étude thermique)
G : Coefficient de déperdition volumique en Watt/m

(donné par l’étude thermique du bâtiment).
V : Volume de la zone concernée par la base (en m
Δt : Δt de l’étude thermique

(température intérieure désirée - température minimale de base)

1

Effectuez votre choix par + ou -

(Réglage de +5°C à +40°C)

2

Appuyez sur OK pour valider et passer au

réglage suivant.

3.5.4 Réglage de la consigne jour et l’écart jour

L’accès à ces réglages n’est possible que dans les cas d’un chauffage à accumulation
double pente.

Consigne jour (-10°C à +20°C)

Elle correspond à la température extérieure de jour à partir de laquelle le chauffage de
base est coupé dans la journée, soit :

3

°C

3

)

Consigne jour = Consigne nuit - Ecart nuit

Ecart jour (+5°C à +40°C)

C’est la différence entre la consigne Jour et la température
extérieure à partir de laquelle l’accumulation est à 100%.
Cette valeur représente le Δt couvert par le plancher chauffant
durant la journée :

Ecart jour = 2 x Ecart nuit

1

Effectuez votre choix par + ou -

2

Appuyez sur OK pour valider et passer au

réglage suivant.

- 9 -

3.5.5 Test de la mise en marche du chauffage
à accumulation

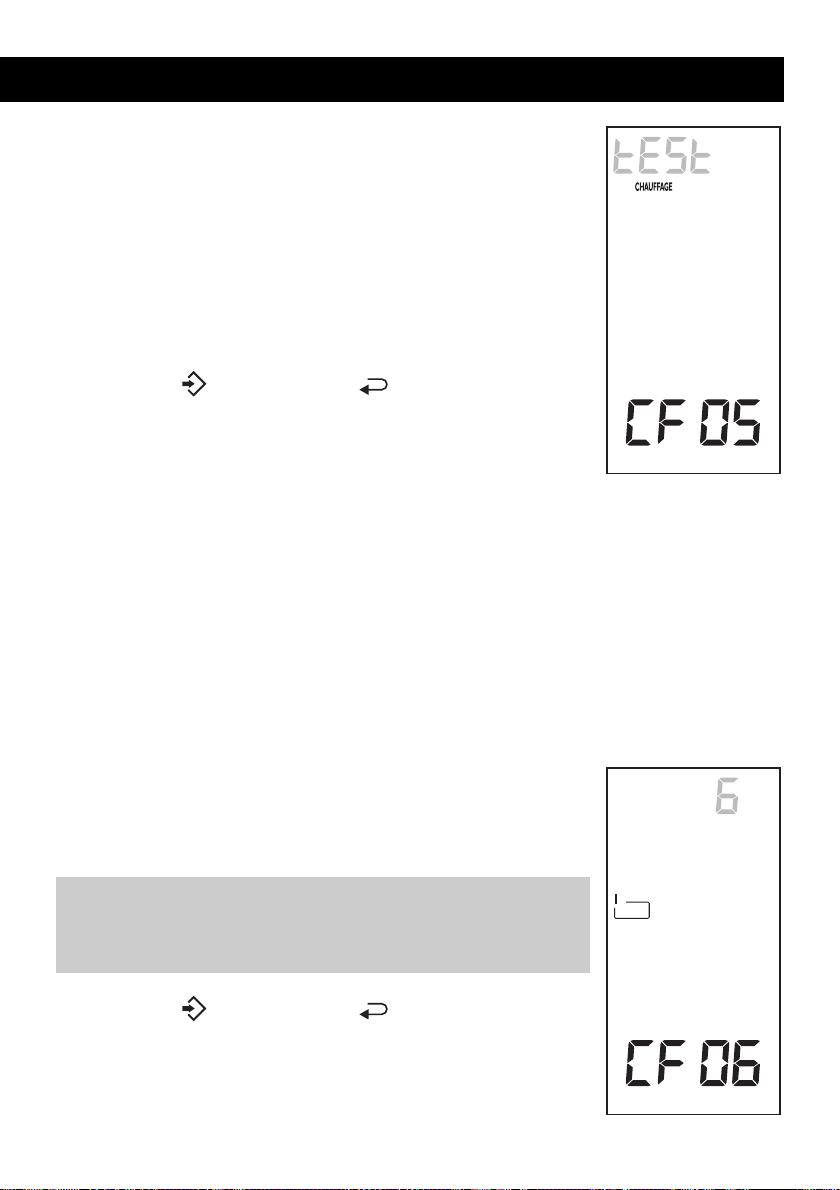

L’appareil affiche tESt.

Appuyez sur OK pour lancer le test.

L’indication tESt clignote.
L’indication CHAUFFAGE apparaît lorsque le relais se ferme.

Vérifiez que le relais du récepteur CPL accu (ex : TC 51098) se
ferme une minute toutes les 2 minutes.
Appuyez sur OK pour quitter le mode test.

Menu suivant : . Sortie du mode : .

3.6 CF06 : Coefficient d’anticipation

Ce réglage n’est accessible que si le 5ème chiffre du menu principal CF00 est : 1 (antici­pation autorisée).
L’anticipation vous permet d’obtenir la température souhaitée au moment souhaité par la
programmation. Elle évite les remontées en température trop “gourmandes” en énergie
électrique.

Conseil : Dans un premier temps, utilisez le réglage standard. Si vous constatez que la
température atteint “trop tôt” ou “trop tard” la valeur souhaitée, modifiez votre réglage.

Le réglage s'effectue par zone.
Pour passer d’une zone à l’autre, appuyez sur la touche OK.

Le réglage standard pour les convecteurs (ou panneaux rayonnants ) est : 6

Si la température souhaitée est atteinte trop lentement,
réglez une valeur supérieure avec la touche +.
Si la température souhaitée est atteinte trop rapidement,
réglez une valeur inférieure avec la touche -.

Le coefficient dépend de plusieurs paramètres tels que : le type
de chauffage, la dimension de la pièce, la puissance pilotée...
Il est donc nécessaire d’adapter ce coefficient à chaque cas
d’installation.

Menu suivant : . Sortie du mode : .

- 10 -

3) Mise en service du boîtier d’ambiance

0,1057 euros

Indication
Heures Creuses
Heures Pleines

Jour
bleu

Jour
rouge

EJP

Jour
blanc

3.7 CF07

Le menu CF07 n’est pas utilisé, les options de délestage sont réglées directement sur le
boîtier modulaire.

Appuyez sur pour passer au réglage suivant.

3.8 CF08 : Coût du KWh (TTC)

Le prix affiché est le prix du kWh (hors abonnement) exprimé en Euros T.T.C.
(prix comprenant les taxes municipales, départementales et T.V.A.
(moyenne 30 %)).

Le 1er affichage indique le prix TTC du KWh en option base.
Appuyez sur + ou - pour modifier
Sur OK pour valider et passer au réglage suivant.

Dans l’ordre :

Double tarif : Heures Creuses

Heures Pleines

tempo

: HC jour bleu

HP jour bleu
HC jour blanc
HP jour blanc
HC jour rouge
HP jour rouge

EJP : HC = normal

HP = Pointe EJP

Menu suivant : . Sortie du mode : .

- 11 -

3.9 CF09 : Nombre de T.I. présents sur l’installation
(option TYWATT 500)

Pour accéder à l’affichage des sous-comptages de consommation,
chauffage, ECS et autres usages, vous devez déclarer le nombre de
T.I. (transformateur d’intensité, réf. 2330004)
associés à l’option TYWATT 500 (réf. 6110014).
Appuyez sur les touches + ou - pour effectuer votre choix.

0 = Pas de TYWATT 500
1 = 1 T.I. (chauffage)
2 = 2 T.I. (chauffage + ECS)
3 = 3 T.I. (uniquement en triphasé, et pour le chauffage)

La consommation “Autres usages” est déduite des autres indications et
ne nécessite pas de T.I. supplémentaire.

Menu suivant : . Sortie du mode : .

3.10 CF10 : Code d’accès option télécommande téléphonique

Dans le cas où STARBOX F03 CPL est utilisé
avec l’option TYPHONE 500 (réf. 6201029).

➊ Le permier choix permet d’autoriser ou non la commande

à distance via un code d’accès.

0 : Pas de code d’accès.
1 : Code d’accès obligatoire.

Validez votre choix par OK.
code d’accès, ➌ si pas de code d’accès).

Passage au réglage suivant

(➋ si

➋ Réglage du code d’accès.

Le 1er chiffre clignote.

Appuyez sur + ou - pour entrer le 1er chiffre.
Validez votre choix par OK.

Procédez de la même façon pour les 4 chiffres du
code d’accès.

Validez par OK.

➌ Choix de la langue.

0 : Français.
1 : Anglais.

Menu suivant : . Sortie du mode : .

Passage au réglage suivant.

Le 2ème chiffre clignote.

- 12 -

4) Mise en service du boîtier technique

Nombre

de zones

Type de

commandes

auxiliaires

Nombre

d'automatismes

pilotés

Type de

délestag

e

Envoi de

trame CPL

N˚ de la zone
de chauffage

(1 à 8)

Voie de

délestage

(0 à 8)

Cascade
Cascado-cyclique
Cascade avec retard
Cascado-cyclique avec retard

Pour entrer dans ce mode, appuyez sur la touche ,

4.1 C0 : Menu principal

Seul le paramètre “Type de délestage” est modifiable
(4ème chiffre). Pour le sélectionner, appuyez sur la
touche 1.
Puis, pour modifier la valeur du paramètre, appuyez
sur la touche 2.

Délestage cascade : en fonction du dépassement de puissance, l’appareil releste
les voies selon un ordre fixe : voie 1, puis voie 1 + voie 2, puis voie 1 + voie 2 + voie 3 …
L’ECS (ballon d’eau chaude) n’est délestée qu’en dernier recours, lorsque le dépassement
le nécessite.

®

Délestage cascadocyclique

rotation sur les 8 voies (cyclique) et ajuste le nombre de voies à délester en fonction de la
surpuissance (cascade).
Le délestage cascadocyclique®permet une meilleure répartition du délestage.

(marque déposée Delta Dore): le délestage s’effectue par

Le retard est préconisé dans le cas où certains appareils connectés nécessitent un fort
appel de courant lors de leur mise en marche, évitant ainsi un délestage intempestif.

Pour passer au menu suivant, appuyez sur la touche .

4.2 C1 : Voies de délestage convecteurs fil pilote

Vous devez associer chaque récepteur à une zone de
chauffage (programmation de la centrale) et déterminer
la voie de délestage à laquelle il est attribué.

➊ Pour sélectionner la zone de chauffage (ex: zone 3),
appuyez sur la touche 1.

➋ Pour sélectionner la voie de délestage, appuyez sur
la touche 2 (choix de 1 à 8, 0 = pas de délestage).

➌ Puis, appuyez simultanément sur les touches 1 et 2.
L’appareil envoie l’ordre d’association aux récepteurs
(tirets défilants).

- 13 -

➍ Validez sur les récepteurs concernés.

Envoi de

trame CPL

Chauffage

accumlulation

Voie de

délestag

e

(0 à 8)

Eau chaude

sanitaire

Remarque :

Vous disposez de 20 minutes pour faire le tour des récepteurs.

➎ Appuyez simultanément sur les touches 1 et 2 pour sortir du mode d’association.

Recommencez les opérations 1 à 5 pour tous les récepteurs de l’installation

Pour passer au menu suivant, appuyez sur .

En triphasé, vous devez attribuer :

- aux voies de délestage D1 et D2, les convecteurs alimentés par la phase 1

- aux voies de délestage D3 et D4, les convecteurs alimentés par la phase 2

- aux voies de délestage D5, D6, D7 et D8 les convecteurs alimentés par la phase 3.

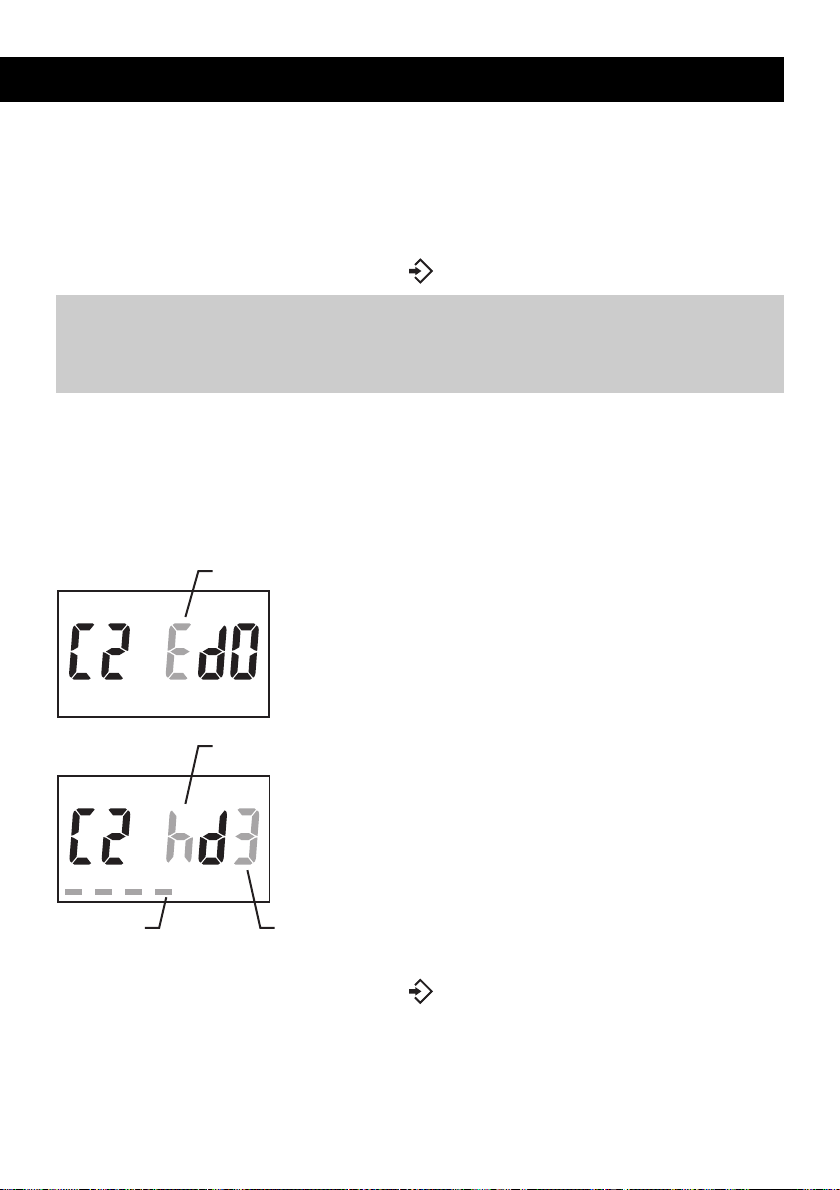

4.3 C2 : Voies de délestage chauffage à accumulation

Vous devez associer les récepteurs en fonction de ce qu’ils commandent (chauffage à
accumulation ou eau chaude sanitaire) et déterminer la voie de délestage à laquelle ils sont
attribués.

➊ Pour sélectionner le type de commande, appuyez
sur la touche 1.

➋ Pour sélectionner la voie de délestage, appuyez sur
la touche 2 (choix de 1 à 8, 0 = pas de délestage).

L’eau chaude sanitaire n’est pas délestable.

➌ Puis, appuyez simultanément sur les touches 1 et 2.
L’appareil envoie l’ordre d’association au(x)
récepteur(s) (tirets défilants).

➍ Validez sur les récepteurs concernés.

Remarque :

Vous disposez de 20 minutes pour faire le

tour des récepteurs.

➎ Appuyez simultanément sur les touches 1 et 2 pour
sortir du mode d’association.

Recommencez les opérations 1 à 5 pour tous les récepteurs de l’installation

Pour passer au menu suivant, appuyez sur .

- 14 -

4) Mise en service du boîtier technique

Envoi de

trame CPL

HC

Envoi de

trame CPL

Voie

automatisme

Pas

délestable

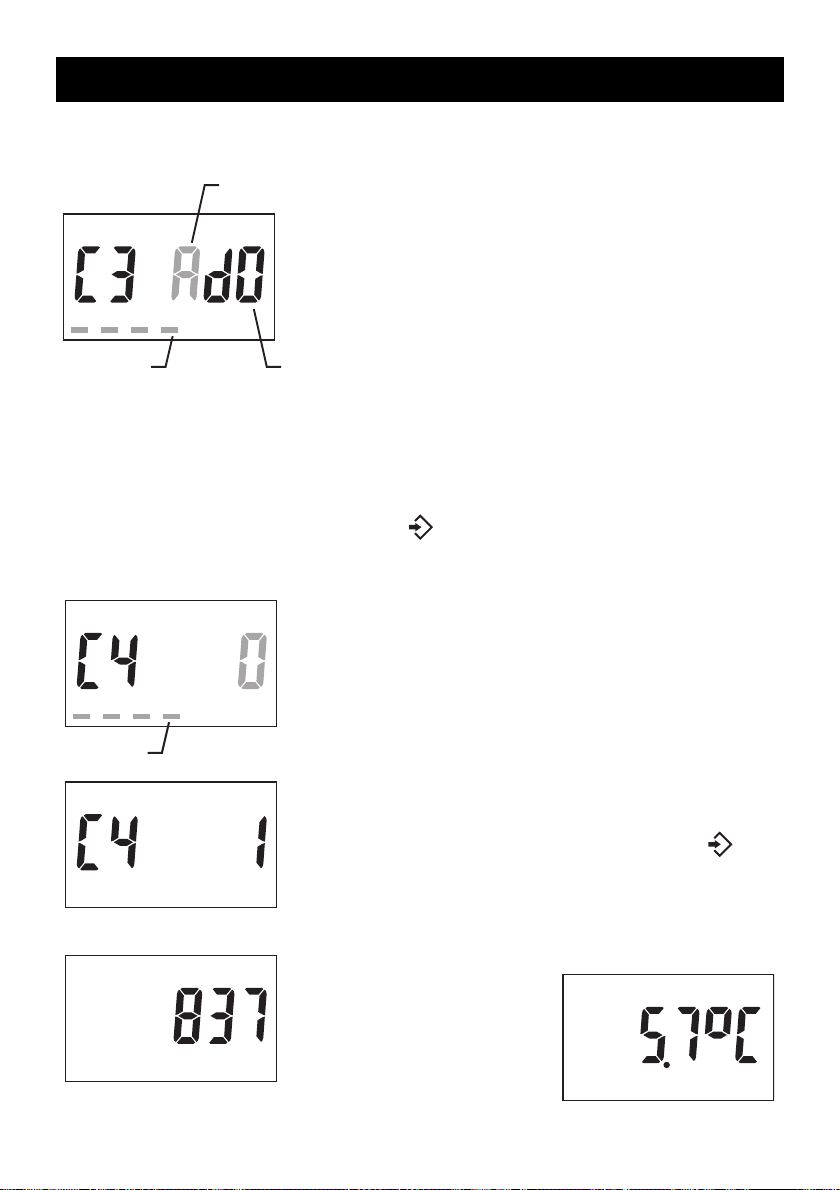

4.4 C3 : Voies automatismes

Vous devez associer les récepteurs automatismes à
une voie d’automatisme (programmation de la centrale).
Une voie d’automatisme n’est pas délestable.
➊ Pour sélectionner la voie (A, B, C ou D), appuyez
sur la touche 1.

➋ Puis, appuyez simultanément sur les touches 1 et 2.
L’appareil envoie l’ordre d’association au(x)
récepteur(s) (tirets défilants).

➌ Validez sur les récepteurs concernés.

Remarque :

Le nombre de voies automatismes est configurable sur le boîtier d’ambiance : CF00.

➍ Appuyez simultanément sur les touches 1 et 2 pour sortir du mode d’association.

Recommencez les opérations 1 à 4 pour tous les récepteurs de l’installation

Pour passer au menu suivant, appuyez sur .

4.5 C4 : Associer une télécommande téléphonique CPL

Vous disposez de 20 minutes pour faire le tour des récepteurs.

(ex. : TYPHONE 2 CPL,...)

A partir du menu C4.
➊ Appuyez simultanément sur les touches 1 et 2. L’appareil
envoie l’ordre d’association à la télécommande téléphonique
(tirets défilants).

4.6 Mode normal

➋ Validez sur la télécommande.
La télécommande envoie une confirmation d’association au
boîtier technique qui affiche alors : C4 = 1

Pour sortir du menu “mise en service”, appuyez sur .
Retour à l’affichage normal.

Appuyez sur la touche 1 pour
visualiser les consommations
(en kWh) par tranches tarifaires.

Appuyez sur la touche 2 pour

visualiser la température

extérieure.

- 15 -

5) Option radio TYDOM 520 - Fonctions domotiques

DA

Avec l’option radio TYDOM 520 (réf. 6700011), il est possible d’associer jusqu’à 8 produits
domotiques (détecteurs d’ouverture, transmetteur téléphonique, centrale d’alarme,
télécommandes…) pour chacune des zones de chauffage + 8 produits pour agir sur
l’ensemble des zones de chauffage.
Ces fonctions sont les suivantes :

- fonctionnement avec des détecteurs d’ouverture,

- fonctionnement avec une centrale d’alarme TYXAL,

- fonctionnement avec les télécommandes de la
gamme TYXAL ou TYDOM
(Delta Dore - Talco),

- fonctionnement avec un transmetteur domotique
(exemple : TYDOM 310).

Avant toute manipulation, coupez l’alimentation.

5.1 Mise en place du module

Séparez l’appareil de son socle.
Insérez le module dans son emplacement.
Refermez le boîtier.

5.2 Associer une voie automatisme à un récepteur

Cette association n’est possible que si des automatismes, pilotés via
l’option radio, ont été déclarés (CF00 : Menu principal, 4ème chiffre).

Mettre le récepteur en attente de configuration radio (voir notice
du récepteur).

Sur STARBOX F03 CPL,

appuyez sur pour sélectionner la voie automatisme à associer.
Appuyez sur OK pour envoyer la trame d’association.
L’indication rAdio apparaît pendant 1 seconde.
Vérifiez que le récepteur est associé.

Retour au mode automatique après quelques secondes.

- 16 -

5) Option radio TYDOM 520 - Fonctions domotiques

ECO sur commande

Marche totale

Confort sur commande

Arrêt

ON 1 Oui Non

Non Oui

Oui Oui

Non Non

ON 2
ON 3

OFF

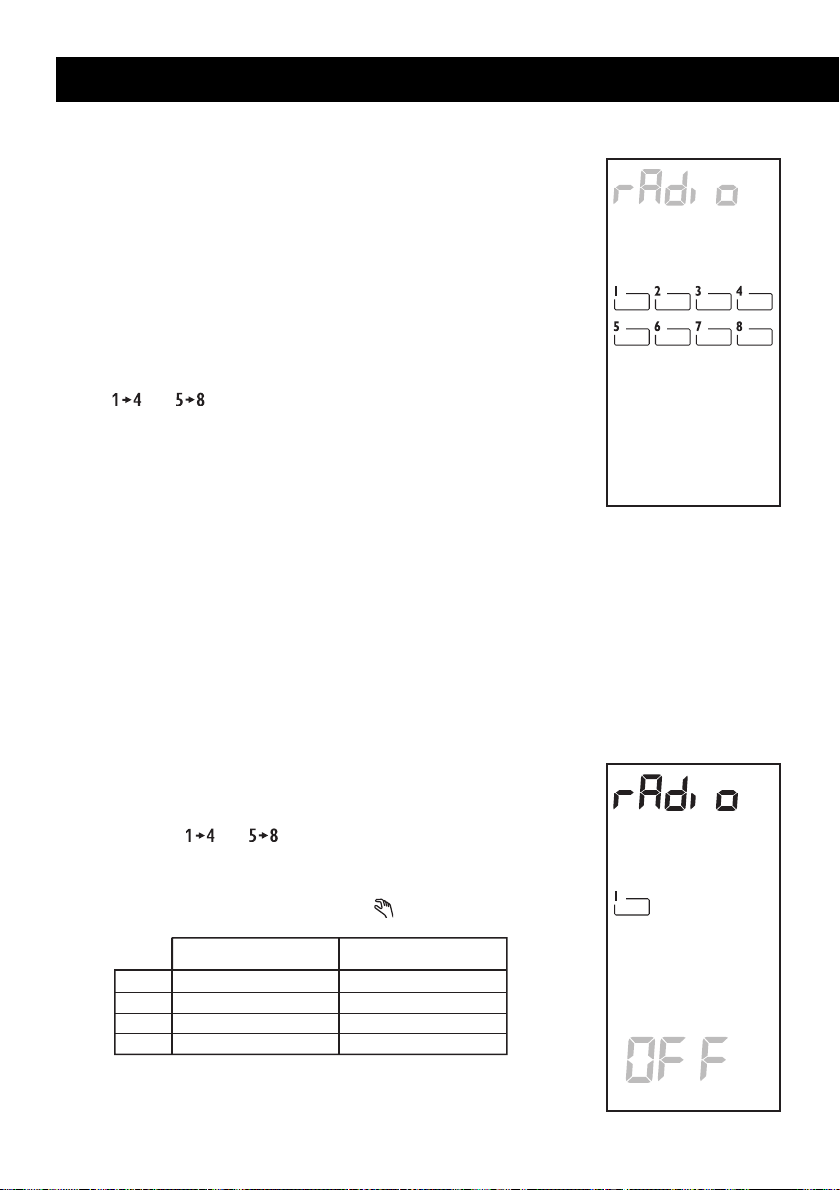

5.3 Associer un émetteur radio aux zones de chauffage

A partir du mode automatique.
Appuyez 3 secondes sur OK jusqu”à ce que l’indication rAdio
clignote, relâchez,

Toutes les zones de chauffage déclarées apparaîssent.

➊ Pour associer l’émetteur radio à toutes les zones

de chauffage, validez l’association sur l’émetteur (voir notice de

celui-ci).

➋ Pour associer l’émetteur radio à une ou plusieurs zones

de chauffage spécifiques, sélectionnez la zone en appuyant

sur ou .
Validez l’association sur l’émetteur (voir notice de celui-ci).

Retour à l’affichage normal

Recommencez l’opération pour toutes les zones à associer
à cet émetteur.

• Pour associer une centrale d’alarme radio TYXAL aux zones de chauffage, mettez

au préalable la centrale en mode Maintenance (voir notice de celle-ci).
Puis, effectuez l’opération ➊ ou ➋ pour choisir la ou les zones à associer.
Appuyez sur la touche Tester de la centrale.

La centrale émet un bip. Retour à l’affichage normal.

Retour à l’affichage normal

.

.

5.4 Associer le fonctionnement du chauffage à l’alarme

Pour coupler le fonctionnement du chauffage au fonctionnement de l’alarme, vous devez
avoir associé une centrale d’alarme au STARBOX F03 CPL (voir § 5.3), puis :
sur STARBOX F03 CPL,

- appuyez 3 secondes sur OK jusqu”à ce que l’indication rAdio
clignote, relâchez,

- appuyez sur ou pour choisir la zone à associer,

- appuyez sur PROG pour afficher le mode de fonctionnement
(OFF, ON1, ON2 ou ON3),

- effectuez votre choix avec la touche ,

Recommencez les opérations pour toutes les zones à associer.

Retour au mode automatique après quelques secondes.

- 17 -

5.5 Fonctionnement avec un détecteur d’ouverture

Issue ouverte

Zones
en hors gel

Zones de
chauffage
en arrêt

Signale une
commande
à distance

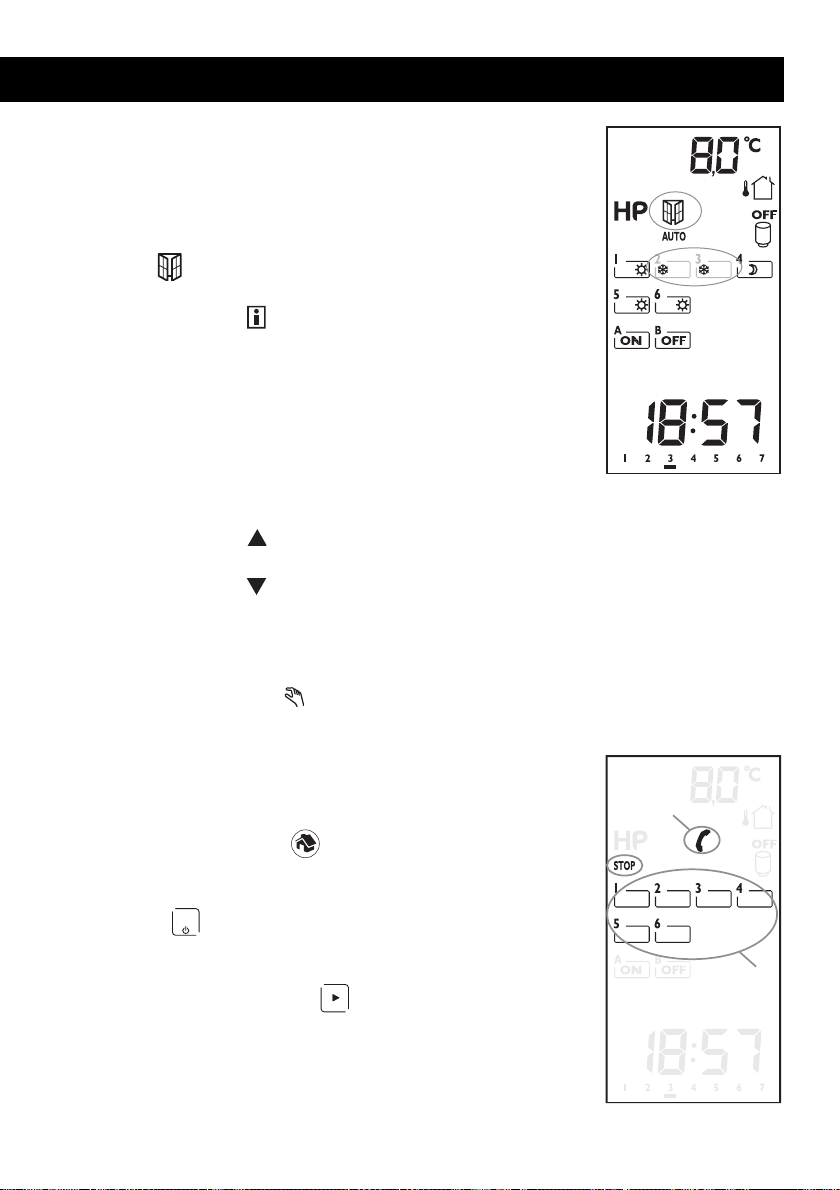

Dans le cas où un détecteur d’ouverture est associé à une
ou plusieurs zones de chauffage, son ouverture fait passer ces
zones en hors-gel.

Le symbole s’affiche.

Un appui sur la touche vous permet d’afficher les zones
concernées par l’ouverture du détecteur.

5.6 Fonctionnement avec un émetteur TYXIA

Pour ce fonctionnement, STARBOX F03 CPL ne doit pas être en mode absence.
Un appui sur la touche permet une dérogation confort à retour

automatique au prochain changement du programme.
Un appui sur la touche permet une dérogation Économie à

retour automatique au prochain changement de programme.

La dérogation est annulée :

- à la prochaine commutation du programme des zones concernées,

- en appuyant sur la touche après avoir sélectionné la zone.

5.7 Fonctionnement avec une télécommande
TYDOM 200

A partir du domaine maison (TYDOM 200).

Vous pouvez mettre l’installation en arrêt en appuyant sur la
touche tactile .

Cette commande arrêt peut être annulée :

- soit par un appui sur la touche (TYDOM 200),

- soit par un appui sur la touche STOP/AUTO (STARBOX F03 CPL).

- 18 -

5) Option radio TYDOM 520 - Fonctions domotiques

Zones de
chauffage
en dérogation
(ex : 1, 2 et 3)

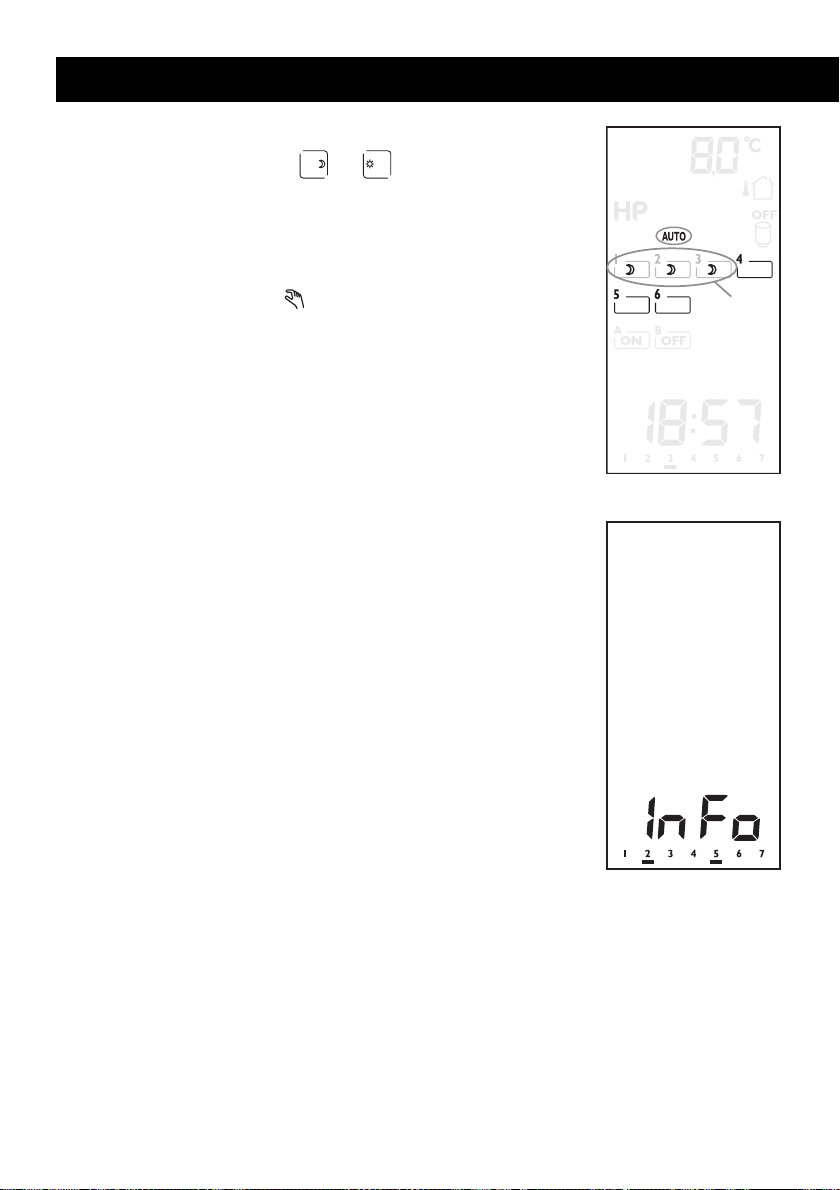

En mode AUTO (STARBOX F03 CPL) uniquement.
Un appui sur la touche tactile ou permet de faire une

dérogation sur les zones associées.

La dérogation est annulée :

- à la prochaine commutation du programme des zones
concernées,

- en appuyant sur la touche après avoir sélectionné la zone.

5.8 Fonctionnement avec une centrale d’alarme TYXAL

5.8.1 Affichage des défauts techniques

STARBOX F03 CPL reçoit et affiche les informations “défaut tech-

nique” de la centrale TYXAL en alternance avec l’affichage normal.

En cas de défaut, l’affichage indique :

1 - Alarme intrusion ou technique
2 - Autoprotection
3 - Pile
4 - Supervision
5 - Issue ouverte
6 - Défaut secteur en cours
7 - Défaut technique en cours

5.8.2 Couplage de l’alarme au chauffage

Le couplage de l’alarme au chauffage permet, selon les zones associées lors de
l’installation (voir § 4.4), de passer le chauffage en économie lors de la mise en marche
de l’alarme et/ou de passer le chauffage en Confort lors de la mise en arrêt de l’alarme.
Cette dérogation est signalée par le clignotement de la zone concernée.

- 19 -

5.9 Fonctionnement avec un transmetteur
téléphonique TYDOM

En appelant le transmetteur téléphonique TYDOM, vous pouvez
vous laisser guider par la voix de synthèse pour prendre connais­sance ou modifier l’état de l’installation chauffage ou du ballon
d’eau chaude (voir notice du transmetteur téléphonique).

5.10 Effacer les associations de STARBOX F03 CPL
avec des produits radio

Le mode d’effacement dépend directement du mode d’association,
toutes zones ou zone par zone.

A partir du mode automatique.
Appuyez 3 secondes sur OK jusqu”à ce que l’indication rAdio
clignote, relâchez,

Toutes les zones de chauffage déclarées apparaîssent.

• Pour effacer l’association à toutes les zones de chauffage, appuyez sur RESET et

validez par OK.
Remarque : ne seront effacés que les récepteurs qui auront été configurés toutes
zones. Les récepteurs configurés sur une zone particulière restent associés.

• Pour effacer l’association à une ou plusieurs zones de chauffage spécifiques,

sélectionnez la zone en appuyant sur ou .
Appuyez sur RESET et validez par OK.

Recommencez l’opération pour toutes les zones à effacer.

- 20 -

6) Option TYWATT 500 - Affichage des consommations

L’option TYWATT 500 permet l’affichage de postes de consommation supplémentaires
(Chauffage, Eau Chaude Sanitaire, Autres usages). Il est nécessaire de déclarer les T.I.
supplémentaires (transformateurs d’intensité, réf. 6330004) dans le menu CF09 lors de la
mise en service.

IMPORTANT : La consommation affichée sur votre appareil est une valeur indicative non
contractuelle et ne saurait en aucun cas se substituer à la consommation figurant sur
votre relevé bimestriel EDF.

6.1 Consultation de la consommation par postes

Elle est exprimée en Euros (T.T.C).

➊ Appuyez autant de fois que nécessaire sur la touche pour

afficher TOTAL et l’indication de consommation.

➋ Appuyez à nouveau sur la touche pour afficher les autres

postes de consommation (Chauffage, Eau Chaude Sanitaire,
Autres usages).

6.1.1 Remise à zéro de l’affichage des consommations (en euros)

➊ Appuyez autant de fois que nécessaire sur la touche pour

afficher TOTAL et l’indication de consommation.

➋ Appuyez sur la touche RESET.

L’indication de consommation clignote.

➌ Appuyez sur OK pour effacer.

Toutes les indications de consommation (en euros)
sont remises à zéro.

- 21 -

6.2 Consommation par période tarifaire

Poste de consommation
Période tarifaire

Indication de
consommation

Elle est exprimée en kWh.

➊ Maintenir appuyée la touche jusqu’à afficher TOTAL

et l’indication de consommation correspondante.

➋ Appuyez autant de fois que nécessaire sur pour faire défiler

les consommations pour chaque période tarifaire et pour chaque
poste.

Vous souscrivez l’option Heures creuses (double tarif)

Le défilement s’effectue dans l’ordre Heures Creuses puis Heures
Pleines pour chacun des postes de consommation (générale,
chauffage, ECS et Autres usages).

Vous souscrivez l’option

tempo

(BLEU, BLANC, ROUGE)

Le défilement s’effectue dans l’ordre Heures Creuses puis Heures
Pleines pour chaque couleur de jour, et ce, pour chacun des
postes de consommation (générale, chauffage, puis ECS, puis
Autres usages).

6.2.1 Remise à zéro de l’affichage des consommations (en kWh)

➊ Maintenez appuyée la touche jusqu’à afficher l’indication de

consommation.

➋ Appuyez sur la touche RESET.

L’indication de consommation clignote.

➌ Appuyez sur OK pour effacer.

Recommencez les opérations ➋ et ➌ pour remettre à zéro tous
les affichages en kWh.

Remarque :

boîtier modulaire.

Toutes les indications de consommation (en kWh)
sont remises à zéro.

cette action remet à zéro aussi les compteurs du

- 22 -

7) Option télécommande téléphonique TYPHONE 500

Rien n'apparaît sur l'écran
de STARBOX F03 CPL

Il y a une coupure secteur ou un problème de liaison
entre le boîtier technique et le boîtier d'ambiance

Vérifiez votre disjoncteur ou la liaison entre les 2 boîtiers,
ou contactez votre installateur

Le voyant rouge situé près
de la touche clignote.

Le voyant rouge situé en
haut du boîtier clignote.

La centrale d'alarme associée est en mode
maintenance.

Vérifiez dans le menu CF00 de la "Mise en service du
boîtier d'ambiance" que le 2nd chiffre est à 0.

Votre chauffage se met
en marche avant l'horaire
programmé

Diagnostic /

Solutions

Contactez votre installateur
ou reportez-vous au guide d'installation

Une anticipation du chauffage a dû être programmée
à la mise en service par l'installateur

Vous n'accédez pas à la
programmation de certaines
zones de chauffage ou de
certains automatismes

Contactez votre installateur
ou reportez-vous au guide d'installation

Ces zones de chauffage ou automatismes n'ont pas
été déclarés lors de la mise en service de l'appareil.

ou TYPHONE 2 CPL

En appelant la télécommande téléphonique TYPHONE 500 ou TYPHONE 2 CPL, vous
pouvez vous laisser guider par la voix de synthèse pour prendre connaissance ou modi­fier l’état de l’installation chauffage ou du ballon d’eau chaude (voir notice de la télécom­mande téléphonique).

8) Maintenance

- 23 -

- 24 -

Appareil conforme aux exigences des directives

DELTA DORE - Bonnemain - 35270 COMBOURG

E-mail : [e-mail]

2004/108/CE (Compatibilité ElectroMagnétique)

et 2006/95/CE (Sécurité basse tension).

En raison de l’évolution des normes et du matériel,

les caractéristiques indiquées par le texte

et les images de ce document ne nous engagent

qu’après confirmation par nos services

*2701203_Rev.2*
