Delta dore STARBOX F02 Installation guide

Guide
d’installation

Gestionnaire
d’énergie

STARBOX F02

1. Conditionnement

Cet ensemble comprend :

• Un boîtier d’ambiance de visualisation et de
programmation

• Un boîtier technique modulaire, interface de
commande

• 1 sonde extérieure

• 2 T.I. (transformateurs d’intensité) de
mesure

• Un guide d’installation

• Un guide d’utilisation

• 1 pile 9 V (dans boîtier d’ambiance)

2. Caractéristiques techniques

2.1 Boîtier technique

2.2 Boîtier d’ambiance

Utilisation

+ -

9 Volts

Installation

1

Caractéristiques générales

• Alimentation par le boîtier technique

• Isolement classe III

• Sauvegarde permanente de la programmation

• Sauvegarde de l’horloge par pile 9V type
6LR61 (environ 1 mois)

• Température de stockage : -10°C à +70°C

• Température de fonctionnement : 0°C à +40°C

• 1 clavier élestomère 8 touches

• 1 clavier élastomère 12 touches

• Afficheur LCD, dimensions :104 x 60 mm

Caractéristiques du
boîtier

• Dimensions :
230 x 108 x 35 mm

• Porte coulissante d’accès

aux touches

• Fixation murale

Caractéristiques générales

• Alimentation 230 V +/- 10%, 50 Hz

• Consommation 2,3 VA

• Isolement classe II

• T° de stockage :

-10°C à +70°C

• T° de fonctionnement :
0°C à +40°C

Caractéristiques des sorties

• 6 sor ties fil pilote 4 ou 6 ordres
0,1 A max, 230 V (standard GIFAM)

• 1 sortie chauffe-eau 2A max., 230V

• 1 sortie auxiliaire 2A max., 230V
(plancher à accumulation / climatisation)

• 1 sortie d’alimentation du boîtier
d’ambiance

• 1 sortie de dialogue avec le boîtier
d’ambiance

Caractéristiques des entrées

• 1 entrée télé-info issue du compteur

• 1 entrée télécommande téléphonique
(commande de l’absence longue durée)

• 1 entrée sonde extérieure

• 3 entrées T.I., mesure du courant par
transformateur d’intensité externe
(Ø intérieur : 10mm maxi.)
Intensité nominale de fonctionnement :
2 à 90A, Cos ϕ= 1

Caractéristiques du boîtier

• Boîtier 8 modules, h=53 mm

• Fixation sur rail DIN

• Indice de protection IP20

• Classement au feu :Vo

Sommaire

1. Conditionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2. Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2.1 Boîtier technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2.2 Boîtier d’ambiance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

3. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

3.1 Boîtier technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

3.2 Boîtier d’ambiance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

3.3 Sonde extérieure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

4. Raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

4.1 Principe général . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4.1.1 Pour installation monophasée

4.1.2 Pour installation triphasée

4.2 Câble à utiliser pour les différents raccordements . . . . . . . . . . . . 4

4.3 Alimentation du boîtier technique . . . . . . . . . . . . . . . . . . . . . . 4

4.4 Commande des convecteurs fil pilote . . . . . . . . . . . . . . . . . . . 5

4.4.1 Principe du fil pilote

4.5 Commande du chauffe-eau . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4.6 Commande de la sortie auxiliaire (ex : plancher à accumulation) .5

4.7 Raccordement au compteur électronique EDF . . . . . . . . . . . . 5

4.8 Liaison boîtier technique / boîtier ambiance . . . . . . . . . . . . . . . 8

4.9 Raccordement des T.I. (transformateurs d’intensité) . . . . . . . . . . . 8

4.9.1 L’installation est en monophasé

4.9.2 L’installation est en triphasé

5. Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

5.1 Mise sous tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

5.2 Mise en place de la pile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

5.3 Configuration de l’installation . . . . . . . . . . . . . . . . . . . . . . . . . . 11

3

Le socle peut être fixé au mur sur une boîte
d’encastrement. Pour cela, on utilisera les trous reperés ➊
d’entraxe 60mm.Il peut aussi être fixé à l’aide de
vis/chevilles en utilisant les trous repérés ➋.

Des cloisons défonçables repérées ➌ sont prévues pour
laisser passer les fils de raccordement.
Ces cloisons existent aussi sur le boitier d’ambiance.
Une fois ce raccordement effectué, positionner le boîtier
d’ambiance sur son socle et serrer la vis d’immobilisation.
Remettre la porte coulissante en place.

3.3 Sonde extérieure

La sonde extérieure doit être fixée par un ensemble vis/chevilles
sur une paroi verticale.
Il est conseillé de la placer sur une paroi Nord ou Nord/Ouest,
éloignée de sources de chaleur parasites (cheminée,sorties d’air
du bâtiment, pont thermique,...

3. Installation

3.1 Boîtier technique

3.2 Boîtier d’ambiance

Ce boîtier devra être installé dans un endroit d’accès facile.
Afin de monter l’appareil sur le mur, il est nécessaire de le séparer de son socle.
Pour cela, enlever la por te coulissante entièrement en la tirant vers le bas (figure 1).
Puis, dévisser la vis située juste au-dessus du logement de la pile (figure 2).
Séparer ensuite les deux parties socle / boîtier (figure 3).

Fig. 1 Fig. 2 Fig. 3

2

Le boîtier technique 8 modules se
monte sur un rail DIN symétrique
dans une armoire ou un coffret
électrique

5

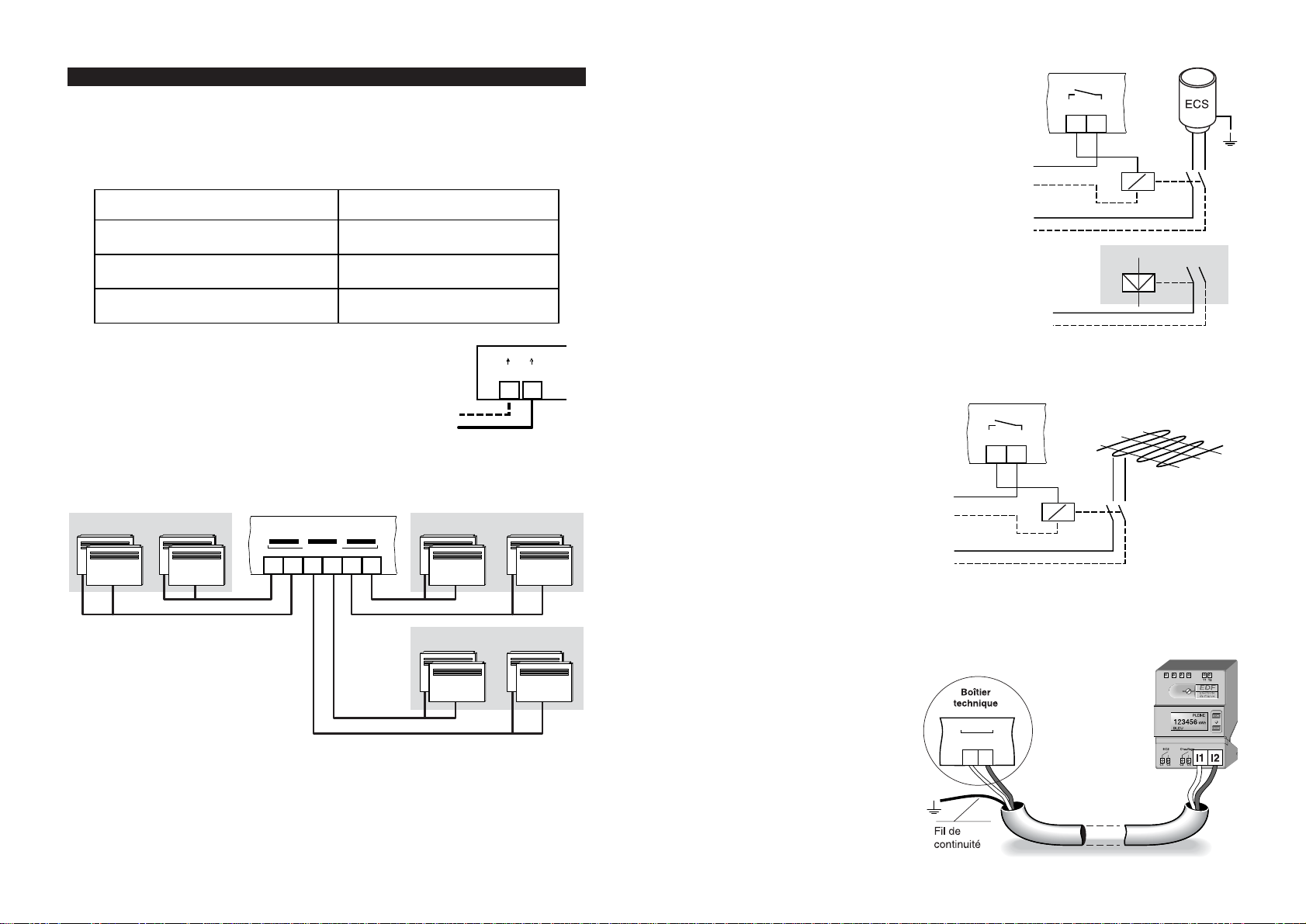

4.5 Commande du chauffe-eau

Pour piloter le ballon d’eau chaude, utiliser un
contacteur de type Travail (Normalement ouvert) et
dimensionné en fonction des caractéristiques du
chauffe-eau.

Vous pouvez, dans cer tains cas, utiliser le contacteur
jour/nuit (heures creuses) d’une installation existante.

4.6 Commande de la sortie auxiliaire

La sortie auxiliaire permet de piloter le chauffage à accumulation.
Il est nécessaire de relayer la sortie par un
contacteur de type travail.

La sortie auxiliaire peut aussi être utilisée
pour autoriser la climatisation.
Pour cela, le chauffage doit être à
l’arrêt.

4.7 Raccordement au compteur électronique

Pour effectuer cette liaison, on utilise du câble téléphonique de type 2 paires torsadées 6/10

e

avec écran et fil de continuité.
Le fil de continuité doit être relié à la terre.

Vérifications :

A la mise sous tension, vérifier que
le voyant “compteur” du boîtier
technique est allumé.
S’il clignote :

• vérifier la liaison avec le compteur
électronique.

• s’assurer auprès des services
EDF que la liaison télé-information
a bien été déverrouillée.

N

Ph

N

Ph

2625

ECS

N

Ph

N

Ph

2423

Auxilliaire

Plancher à
accumulation

N

Ph

Liaison
téléinfo

27 28

27 28

4

4. Raccordement

4.1 Schéma de principe général

Pour une installation monophasée, voir page 6.
Pour une installation triphasée, voir page 8.

4.2 Câble à utiliser pour les différents raccordements

4.3 Alimentation du boîtier technique

Relier les bornes 1 et 2 (neutre et phase) du boîtier technique
au secteur (fils 1,5 mm2).

4.4 Commande du chauffage direct
(convecteurs fil pilote ou plancher rayonnant électrique)

Le boîtier technique possède 6 sorties fil pilote réparties en 3 zones de programmation (2 par
zone). Cela permet un délestage sur 6 sorties.

Tous les fils pilotes d’une même sor tie
doivent être reliés entre eux et raccordés
à la sortie concernée.

En triphasé, les convecteurs de la zone 1
doivent être alimentés par la phase 1,
ceux de la zone 2 par la phase 2,
ceux de la zone 3 par la phase 3,

4.4.1 Principe du fil pilote

Les fils pilotes 4 ordres permettent de gérer les allures Confort, Réduit, Hors Gel et Arrêt.
Les fils pilotes 6 ordres permettent de gérer, outre les allures Confort, Réduit, Hors Gel et
Arrêt, 2 allures d’abaissement Confort-1°C et Confort-2°C.
En mode configuration, à partir de la centrale, vous définissez le type de convecteurs ou de
thermostat pour plancher rayonnant à piloter.

Boîtier technique

Bornes 1 à 2 et 15 à 26

Fil souple : 0,75 à 2,5 mm²
Fil rigide : 1 à 4 mm²

Câble téléphonique 2 paires type SYT 6/10e
(avec écran et fil de continuité), lg. maxi. 50m

Câble téléphonique 2 paires type SYT 6/10e
(avec écran et fil de continuité), lg. maxi. 100m

Câble 2 conducteurs 1,5 mm², type RO2V
(longueur maxi. 50m)

Liaison boîtier technique / boîtier d'ambiance

Bornes 3 à 6

Liaison boîtier technique / compteur électronique

Liaison boîtier technique / sonde extérieure

NPh

230V 50Hz

N
Ph

15 16

1615

100mA max.

FP117FP218FP119FP220FP121FP2

22

Zone 1 Zone 2 Zone 3

20191817 2221

Zone 1

FP 1FP 2 FP 1FP 2

FP 1FP 2

Zone 3

Zone 2

76

4.1.1 Schéma de principe pour installation monophasée

4.1.2 Schéma de principe pour installation triphasée

Seule la mesure de consommation du chauffage est effectuée (1 T.I.par phase).

8 9

4.8 Liaison boîtier technique / boîtier d’ambiance

Pour effectuer cette liaison, on utilise du câble téléphonique 2 paires (6/10e) torsadées avec
écran et fil de continuité de longueur maxi. 50 m.

La distance minimale entre les câbles
courants forts et courants faibles doit être
supérieure à 30 cm dans les chemins de
câbles et supérieure à 5 cm dans les
plinthes, gaines ou tubages. Le repérage
du boîtier technique (A, B, C, D)
correspond au repérage du bornier du
boîtier d’ambiance (A, B, C, D).

Le fil de continuité est coupé côté boîtier
ambiance et raccordé à la terre côté
boitier technique.

4.9 Raccordement des T.I. (transformateurs d’intensité)

• Les T.I. doivent être raccordés en amont des protections.

• La liaison est non polarisée.

• La longueur de fil des T.I. peut être rallongée de 2 mètres maximum.

4.9.1 L’installation est en monophasé

- Le T.I. “chauffage”doit mesurer la totalité des phases d’alimentation des éléments de
chauffe.Il est raccordé aux bornes 13 et 14 du boîtier technique.

- Le T.I. “ECS” doit mesurer la phase d’alimentation du ballon d’eau chaude.
Il est raccordé aux bornes 11 et 12 du boîtier technique.

4.9.2 L’installation est en triphasé

Pour une installation en triphasé, vous devez commander un T.I. (organe de mesure)
supplémentaire (réf. 2330004).

La mesure de consommation du chauffage se fait de la façon suivante :

- Le T.I. 1 doit mesurer la phase d’alimentation (Ph 1) des éléments de chauffe de la zone 1.
Il est raccordé aux bornes 13 et 14 du boîtier technique.

- Le T.I. 2 doit mesurer la phase d’alimentation (Ph 2) des éléments de chauffe de la zone 2.
Il est raccordé aux bornes 11 et 12 du boîtier technique.

- Le T.I. 3 doit mesurer la phase d’alimentation (Ph 3) des éléments de chauffe de la zone 3.
Il est raccordé aux bornes 9 et 10 du boîtier technique.

3456

DCBA

5. Mise en service

5.1 Mise sous tension

Ce chapitre vous permettra de contrôler le fonctionnement de votre appareil en ce qui
concerne son affichage. Pour la suite des vérifications, il sera nécessaire de se reporter au
guide d’utilisation.

5.2 Mise en place de la pile

La pile 9V de type 6LR61 est livrée dans son compartiment (non
connectée).

Pour y accéder, enlever la porte coullissante
en la tirant vers le bas.

L’appareil doit être sous tension pour
connecter la pile.

Retirer la pile de son compartiment et
connecter-la en respectant les polarités.

Replacer la pile à l’emplacement prévu à cet effet puis remettre la
porte.

A la première mise sous
tension, et pendant environ 5
secondes, l’affichage est tel
que décrit ci-dessous.
Ce temps écoulé, on
considère les cas suivants :

• Le compteur n’est pas
câblé au STARBOX F02 :

Par défaut, le STARBOX
F02 est configuré en heures
pleines (environ 10s après
la mise sous tension).
L’affichage correspondant
est décrit ci-dessous.

• Le compteur est câblé
au STARBOX F02 :

Le STARBOX F02 attend
l’information envoyée par le
compteur électronique.
Après environ 5 secondes,
l’affichage se configure en
fonction de l’information
reçue. Nous en décrivons
un exemple ci-dessous,
mais les possibilités sont
multiples.

1 2

LUN MAR MER JEU VEN SAM DIM

Zone

1

Zone

2

Zone

3

Heures Creuses

Marche

Eau Chaude

BLEU
BLANC
ROUGE

DemainAujourd'hui

LUN MAR MER JEU VEN SAM DIM

Zone

1

Zone

2

Zone

3

Heures Creuses

Marche

Eau Chaude

LUN MAR MER JEU VEN SAM DIM

Zone

1

Zone

2

Zone

3

Heures Pleines

Marche

Eau Chaude

BLEU
BLANC
ROUGE

DemainAujourd'hui

10

5.3 Configuration de l’installation

Le mode de configuration permet de définir les paramètres de base nécessaires au
fonctionnement optimum de

STARBOX F02

.

Pour entrer en mode de configuration, effectuer la séquence de
touches ci-contre : , CORRECT., , et .

CF 00 - Version logicielle

A l’entrée en mode de configuration, l’appareil affiche la version
logicielle (ex : version 1-00).

Appuyez sur la touche .

Passage au mode CF01.

CF 01 - Type de fil pilote

Permet de définir le type de chauffage fil pilote (4 ou 6 ordres) utilisé dans chacune des
zones de chauffage.

• Effectuez votre choix pour la zone 1 en utilisant les
touches ou .

• Appuyez sur la touche pour valider
et passer au choix pour la zone 2

• Effectuez votre choix pour la zone 2 par ou .

• Appuyez sur la touche pour valider et passer au choix pour la zone 3

• Effectuez votre choix pour la zone 3 par ou .

• Appuyez sur la touche

Passage au mode CF 02.

11

OK

ANNULCORRECT.

Zone

1

Fil pilote 4 ordres
Fil pilote 6 ordres

13

La suite de la configuration n’est accessible que si vous avez déclaré
un plancher à accumulation sur la sortie relais auxiliaire (CF 03).

CF 04 - Consigne nuit

C’est la température extérieure de nuit à partir de
laquelle le chauffage de base est coupé.
Elle dépend du type de bâtiment et du lieu
géographique.
On peut retenir à titre d’exemple :

- Consigne moyenne en haute montagne :8°C

- Consigne moyenne en montagne :10°C

- Consigne moyenne en plaine :12°C

- Consigne moyenne près de la mer :14°C

Effectuez votre choix par ou

(Réglage de +5° à +20°C)

Appuyez sur pour valider et passer au mode CF 05.

CF 05 - Ecart nuit

C’est la différence entre la consigne nuit et la température à partir de laquelle l’accumulation
est à 100%.
Cette valeur représente le ∆t couvert par le plancher chauffant durant les heures creuses.

Effectuez votre choix par ou (Réglage de +5°C à +40°C)
Appuyez sur pour valider et passer au mode CF 05.

Puis, uniquement dans le cas d’un plancher à accumulation double
pente :

CF 06 - Consigne jour (-10°C à +20°C)

Elle correspond à la température extérieure
de jour à partir de laquelle le chauffage de
base est coupé dans la journée, soit :

Consigne jour = Consigne nuit - Ecart nuit

Effectuez votre choix par ou
Appuyez sur pour valider et passer au mode suivant

A l’affichage du message FIN, appuyez sur pour sortir du mode de
configuration.

3

2

1

2

1

2

1

Ecart nuit = 1/3 PIB x ∆t

D

Ecart jour Ecart nuit

C jour C nuit

Température

extérieure

Déperditions

Apports
gratuits

Chauffage

direct

Température

minimale

de base

∆t d'étude

Chauffage

de base

PIB : Puissance installée en base (en Watts)
D : Déperditions (D = G x V x ∆t, donné par l’étude thermique)
G : Coefficient de déperdition volumique en Watt/m

3

°C

(donné par l’étude thermique du bâtiment).
V :Volume de la zone concernée par la base (en m3)
∆t : ∆t de l’étude thermique

(température intérieure désirée - température minimale de base)

CF 07 - Ecart jour (+5°C à +40°C)

C’est la différence entre la consigne Jour et
la température extérieure à partir de laquelle
l’accumulation est à 100%.
Cette valeur représente le ∆t couvert par le
plancher chauffant durant la journée :

Ecart jour = 2 x Ecart nuit

12

CF 02 - Anticipation du chauffage

L’anticipation vous permet d’obtenir la temperature souhaitée au moment souhaité par la
programmation. Elle évite les remontées en température trop rapides et “gourmandes” en
énergie électrique.

Conseil :

Dans un premier temps, utilisez le réglage standard. Si vous constatez que la

température atteint “trop tôt” ou “trop tard” la valeur souhaitée, modifiez votre réglage.

Effectuez votre choix pour la sortie 1 (P1) de la zone 1 par ou .

Appuyez sur pour valider et passer au choix

pour la sortie 2 (P2) de la zone 1

Recommencez les opérations et pour chacune des zones.

Appuyer sur la touche pour valider et passer au mode CF 03.

CF 03 - Sortie relais auxiliaire

Vous devez définir le type de système connecté à la sortie auxiliaire.

Effectuez votre choix par ou .

•

Vous avez choisi 0 ou 1 : le message FIN s’affiche

Appuyez sur pour valider et sortir du mode de configuration

•

Vous avez choisi 2 ou 3,

Appuyez sur pour valider et passer au mode CF 04

2

1

3

21

2

1

Zone

1

Pas d'anticipation souhaitée

Anticipations

adaptées aux convecteurs

ou panneaux rayonnants

Réglage standard

Si la température souhaitée
est atteinte trop rapidement

Si la température souhaitée
est atteinte trop lentement

Réglage standard

Si la température souhaitée est
atteinte beaucoup trop lentement

Si la température souhaitée
est atteinte trop lentement

Si la température souhaitée est
atteinte beaucoup trop lentement

Anticipations

adaptées au plancher

rayonnant électrique

Pas utilisée
Climatisation
Plancher à accumulation simple pente
Plancher à accumulation double pente

Bonnemain

35270 COMBOURG
Tél. : [phone]
Fax : [phone]

Internet : www.deltadore.com

E-mail : deltadore@deltadore .com

Conditions de garantie

Garantie 2 ans de cet appareil à partir de la date de livraison.
Cette garantie s'applique dans les conditions des articles 1641 et suivants du code civil
(France uniquement).
Pour en bénéficier, il est nécessaire de joindre à l'envoi de votre appareil défectueux la
preuve d'achat sur laquelle doit figurer la date d'acquisition.
Elle couvre le remplacement des pièces défectueuses, la main d'oeuvre et le port retour
chez le client.

Sont exclus de la garantie :

- Les matériels dont le numéro de série a été détérioré, modifié ou effacé.

- Les matériels dont le raccordement ou l'utilisation n'ont pas été exécutés
conformément aux indications figurant sur l'appareil ou sur la notice.

- Les matériels modifiés sans accord préalable du constructeur.

- Les matériels dont la détérioration serait consécutive à des chocs.

2700479 Rév.2
