La sirène intérieure SIB est destinée à vous
alerter par une signalisation sonore.
Elle est uniquement compatible avec les
centrales Bus Safetal.
Tout défaut sera signalé par différentes
sonorités émises par la sirène, de types :
- alarme intrusion, autoprotection et rupture
du Bus.
- alarme incendie,
- alarme détresse,
- alarme technique,
En cas d’alarme intrusion, d’autoprotection
ou rupture du Bus, la sirène hurle :
- 90 secondes si le défaut n’est plus présent
- ou 4 cycles de 90 secondes, si le défaut
est permanent.
En cas d’alarme incendie suite à un déclenchement d’un détecteur de fumée, la sirène
hurle durant 90 sec. avec une modulation
spécifique incendie.
Choisir l’emplacement
- Exclusivement en intérieur dans une zone protégée (couloir, entrée...).
- Sur une surface plane, avec un espace autour pour l’ouverture de la sirène et pour
permettre un apprentissage optique lors de l’installation.
- Dans un endroit dégagé pour une diffusion optimale du son.
Contenu :
- une sirène intérieure Bus SIB
(batterie fournie),
- une notice d'installation et d'utilisation,
- un sachet de visserie.

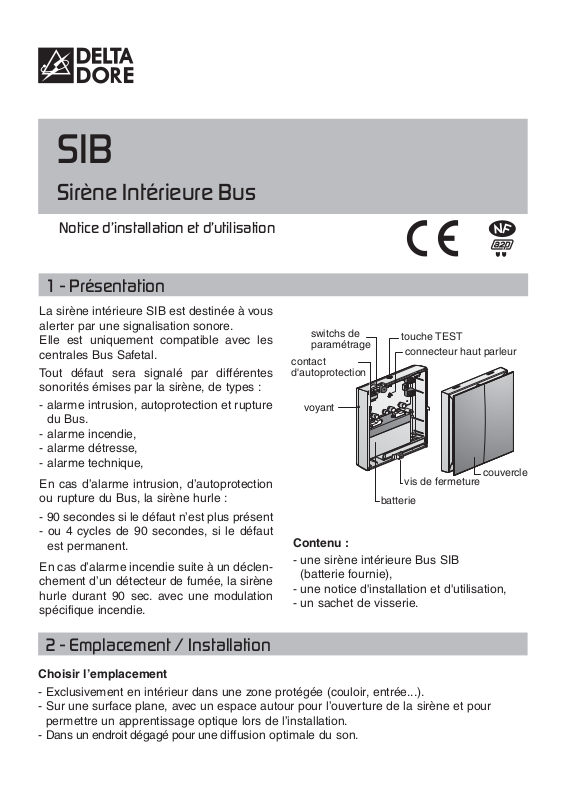

SIB
Sirène Intérieure Bus
Notice d’installation et d’utilisation
1 - Présentation
2 - Emplacement / Installation
switchs de
paramétrage
contact
d'autoprotection
voyant
touche TEST
connecteur haut parleur
vis de fermeture
batterie
couvercle
2

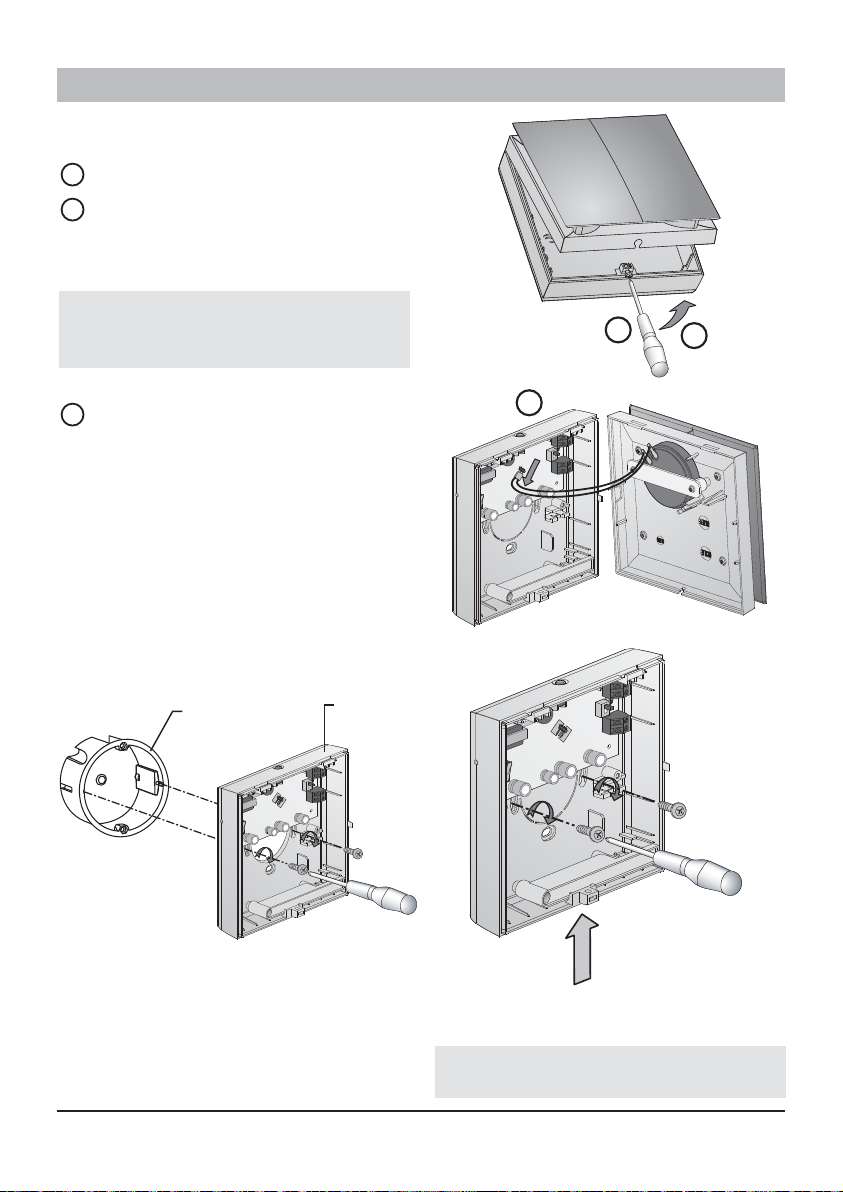

Fixation de la sirène
Dévissez la vis de fermeture.
Dégagez le capot du socle.
Ouverture du capot
A l’ouverture du boîtier, attention de ne
pas tirer sur les fils du haut-parleur
entre les deux parties de la sirène
.
Déconnectez les fils du haut-parleur.
- en saillie : le socle est fixé au mur par les
vis en utilisant les trous prévus à cet effet.
- en encastré : la sirène est fixée avec une
boîte d’encastrement de Ø 60 mm, directement dans la cloison.
Ne pas oublier de percuter le passage
des fils avant de fixer la sirène au mur.
3 - Fixation
1
2
1
2
3
boîte
d'encastrement
3
socle
percutez le
passage des fils
3
SW4 - Surveillance du Bus
La sirène reçoit périodiquement une
information de la centrale, si elle ne la reçoit
plus (coupure du Bus), la sirène se mettra à
hurler au bout de 10 secondes.
Le switch SW4 vous permez d’activer ou de
désactiver cette surveillance.
Le switch doit être impérativement sur ON
pour que la sirène soit homologuée NFA2P,
dans le cas contraire elle perd son acréditation.
SW3 - Bip de mise en garde
Si vous utilisez le mode temporisé (temporisation d’entrée), le déclenchement de l’alarme est retardé pour laisser le temps à l’utilisateur de mettre son système à l’arrêt,
après être entré dans un local à protégé.
Pendant ce temps, la sirène émet des bips
faibles en cas d’intrusion.
On peut rendre ces bips inactifs.
SW2 - Présence Acquit sonore
Lors des changements d’état de surveillance
du système, la sirène émet des “clocs” :
- 1 “cloc” bref lors d’une mise en marche
- 2 “clocs” brefs lors du passage à l’arrêt
On peut rendre inactifs ces acquits.
SW1 - Niveau sonore des acquits
de mise en marche et arrêt
Il est possible de choisir sur la sirène le
volume des acquits sonores grâce au
switch SW1.
Si SW2 est sur OFF, SW1 est inopérant.
Remarque : dans tous les cas, chaque type
de signalisation a pour durée 45 secondes.
4 - Personnalisation
Acquit Faible
Acquit Fort
Acquit sonore
Acquit sonore
Bips inactifs
actif
inactif
Bips actifs
acquit fort / faible
acquit sonore
acquit fort / faible
acquit sonore
acquit fort / faible
acquit sonore
bip mise en garde
Surveillance du Bus
bip mise en garde
Surveillance du Bus
bip mise en garde
Surveillance du Bus
acquit fort / faible
bip mise en garde
acquit sonore
Surveillance
activée
Surveillance
désactivée
Surveillance du Bus
4
Pour une installation déja existante :
- passez la centrale en mode “Maintenance”,
- déconnectez le câble Bus de la centrale,
- câblez l’Entrée/Sortie des produits sur le Bus,
- reconnectez le Bus sur la centrale.
Pour une nouvelle installation, la centrale
Bus doit être débranchée, sans batterie et
câble Bus déconnecté.
- Fixez ensuite les produits à l’emplacement
désiré.
- Câblez l’Entrée/Sortie du Bus des produits.
Afin de faciliter le câblage, chaque produit
possède deux connecteurs 2 points : un
pour l’entrée, l’autre pour la sortie du Bus.
Les produits doivent être connectés en
parallèle sur le Bus (polarité indifférente).
- Vérifiez la position du switch de fin de ligne.
Il est à basculer sur le dernier produit de la
ligne du Bus.
• Synoptique général du câblage Bus
La résistance totale de la boucle doit
être inférieure à 10 Ω .
Longueur maximum de la boucle :
140 m avec du fil AWG 20
230 m avec du fil AWG 18
5 - Raccordement
produit "X"
ON
ON
"dernier produit"
sur le Bus
basculer le Switch
produit "X"
produit "X"
ON
produit "X" : pouvant être tous les produits de
la gamme SAFETAL
Centrale
Bus
produit "X"
ON
produit "X"
ON
Switch
position
standard
5

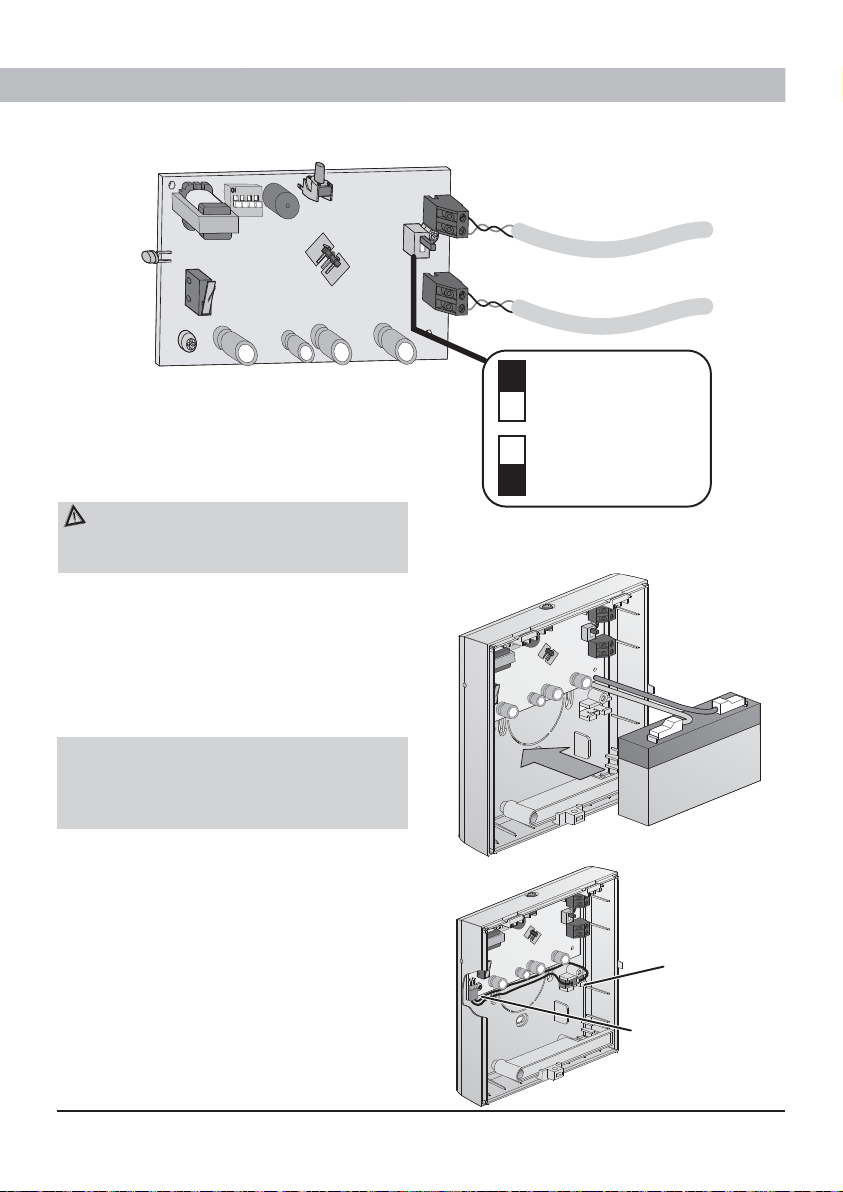

• Configuration de la sirène
L’emplacement de la sirène sur le Bus
définit la position du switch :
- A la première mise en service le switch de
la sirène est positionné “vers le haut”.
Il est impératif de basculer le switch
sur le dernier élément de votre
installation (position fin de ligne).
• Câblage de l’Entrée/Sortie Bus de la sirène
• Mise en place de la batterie
Pour connecter la batterie à la sirène, branchez le fil rouge sur la cosse ✛ de la batterie
(un carré rouge autour de cette cosse sert
de détrompeur), puis connectez l’autre fil
(le bleu ou noir) sur l’autre cosse.
Changement de la batterie
Si sa batterie est faible, à chaque mise en et
hors surveillance du système, la sirène vous
l’indiquera par une série de 5 “clocs” courts.
Pour remplacer la batterie, mettez la centrale
en mode “Maitenance”.
Contact autoprotection arrière
Il est possible de monter (en option) une
autoprotection arrière (nous consulter).
Positionnez les fils du switch à l’intérieur de la
sirène et connectez les à la place du cavalier.
Une fois le câblage terminé et la batterie
branchée, reconnectez les fils du hautparleur sur la carte puis refermez le
boîtier de la sirène.
r
S
o
r
t
i
s
u
B
e
E
n
t
r
é
- position standard
- position fin de ligne
s
u
B
e
Autoprotection arrière
(en option)
Connecteur a branche
à la place du cavalier
6
MODE OP T I QUE
Attente liaison optique
BiiiP
- Appuyez sur la touche test de la sirène
SIB.
Le voyant de la sirène scintille et un “bip
long” de confirmation est émis si la SIB est
bien enregistée.
La centrale affiche l’identité de la sirène
ex. “SI12345”.
Remarque : suite à l’enregistrement de la
sirène, le voyant rouge transmet l’identité du
produit. Si vous possédez un clavier info
commande CLIB, en “MODE OPTIQUE”,
vous pourrez lui affecter une étiquette (ex :
sirène entrée, sirène bureau...).
Une fois tous les produits de l’installation connectés, alimentez la centrale en branchant le
secteur ainsi que sa batterie et reconnectez le Bus.
En cas d’anomalie la centrale le signalera.
Ex. : Si un problème de court-circuit apparait sur le Bus, le voyant “autoprotection” de la
centrale s’allumera.
• Passez la centrale en Menu “Ajout produit Zone X”:
- saisissez “
➡
” puis “20X” puis “OK”
X étant le numéro de la zone
ex : ”201”= menu “Ajout produit” zone 1.
La centrale émet un bip et affiche sur son écran “- - - - - -”.
Associer votre détecteur au système
• La centrale doit être en Mode “Maintenance”:
- saisissez le code MAÎTRE (123456 code usine) puis “OK”,
- saisissez “
➡
” puis le code “000” puis “OK”,
- ouvrez le capot de la centrale.
L’afficheur indique OFF et les “tirets” haut et bas clignotent.
Revenir en mode “maintenance”
- Automatiquement au bout de 5 min.
- Appuyez sur la touche “C” de la centrale
pour revenir en mode “Maintenance”.
Lorsque tous les produits sont affectés,
refermez le capot de la centrale.
6 - Mise sous tension centrale
7 - Association
7

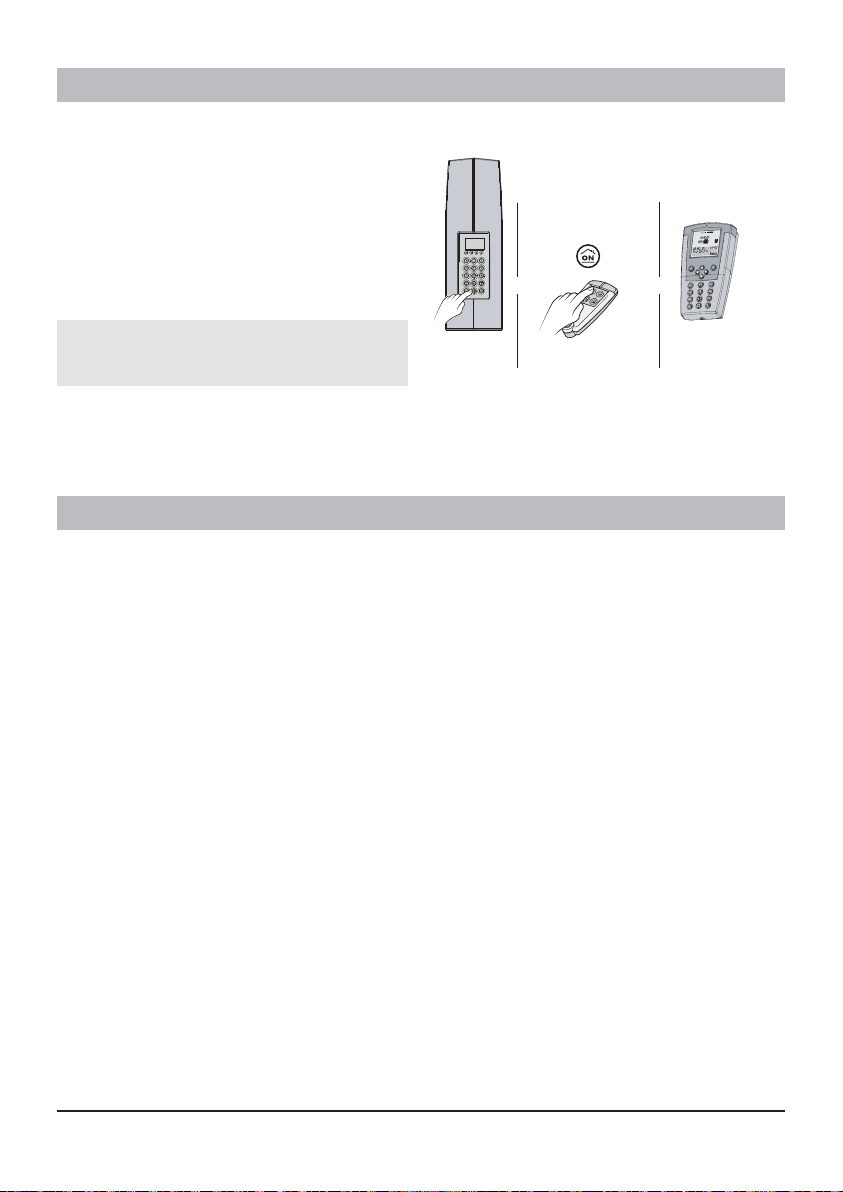

Trois possibilités pour tester la sirène :
- soit faire le test des avertisseurs sur la
centrale (voir notice utilisation),
- soit appuyer plus de 5 secondes sur la
touche ON d’un organe de commande,
- soit aller dans le menu “test des avertisseurs” du clavier info-commande CLIB.
Chaque avertisseur du système émet successivement un son court puis la centrale
émet un bip long pour confirmer le test.
- Alimentation : batterie 6V 1.2A fournie
- Autoprotection à l’ouverture
- Utilisation en intérieur exclusivement
- Consomation en veille ≤ 4 mA
- Consomation en charge ≤ 12 mA
- Puissance sonore à 1m : 109 dB(A) +/- 2 dB
- Indice de protection : IP30 - IK04
- Température de fonctionnement et de
stockage : de -10°C à +55°C
- Dimensions : 140 x 140 x 63 mm
- Boîtier ABS-PC
- Poids (avec batterie) : 700 gr
- Modulation Intrusion : 3000 à 5000 Hz
- Modulation Incendie : selon NFS 32001
- Modulation Technique : 880 Hz
(0,5sec. / ON - 1,5 sec. OFF)
- Modulation Détresse : 880 Hz
(0,5sec. / ON - 0,5 sec. / OFF)
8 - Test sirène
9 - Caractéristiques techniques
Centrale
5 sec.
ou
Télécommande
ou
Clavier
info-commande
En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images
de ce document ne nous engagent qu’après confirmation par nos services.
*2701095_rev.5*
Organismes certificateurs :
AFNOR Certification - www.marque-nf.com
CNPP Certification - www.cnpp.com
Référentiel de certification NF324-H58 pour classification 2 boucliers :
Certificat n°
3120000210
Par la présente Delta Dore déclare que l'équipement
est conforme aux exigences des directives
2004/108/CE (Compatibilité ElectroMagnétique)
et 2006/95/CE (Sécurité basse tension).
La déclaration de conformité CE de cet équipement est
disponible, sur demande, auprès de :
Service “Infos techniques”
DELTA DORE - Bonnemain - 35270 Combourg (France)
