Guide d’installation
Appareil conforme aux exigences des directives :
R&TTE 1999/5/CE
En raison de l’évolution des normes et du matériel, les caractéristiques
indiquées par le texte et les images de ce document ne nous engagent
qu’après confirmation par nos services
*2701767_rev1*
RADIO TYBOX 812
Thermostat programmable radio pour PAC
http://pro.deltadore.fr
DELTA DORE TALCO - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
6050440
RADIO TYBOX 812 - Thermostat programmable radio pour PAC
RADIO TYBOX
- 3 -
Sommaire
Lire attentivement cette notice avant toute
installation.
• L’appareil doit être installé selon les normes en
vigueur.
• Avant toute intervention, veuillez couper le courant.
• Ne pas essayer de réparer cet appareil vousmême, un service après-vente est à votre disposition.
• Vérifiez que la visserie soit adaptée au support sur
lequel l’appareil doit être fixé (plaque de plâtre, brique...).
• Par souci de clarté, les schémas réalisés sont à
retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de
l'art doivent être respectées. Il est nécessaire que
les appareils connectés ou environnants ne créent
pas de perturbations trop fortes (directives
2004/108/CE).
Avertissements
- 2 -
Présentation . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Emplacement du récepteur . . . . . . . . . . . . . . . . 6
Fixation du récepteur . . . . . . . . . . . . . . . . . . . . 7
Raccordement du récepteur . . . . . . . . . . . . . . . . 8
Modes de fonctionnements du récepteur . . . . . . 8
Emplacement / Fixation de l’émetteur . . . . . . . . 9
Fixation par vis . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Mise sur support . . . . . . . . . . . . . . . . . . . . . . . . . . .10
PAC non réversible . . . . . . . . . . . . . . . . . . . . . 11
PAC réversible
Avec entrée thermostat + change-over . . . . . . . . .12
Avec 2 entrées thermostat (froid - chaud) . . . . . . .13
Mise en service . . . . . . . . . . . . . . . . . . . . . . . 15
Configuration . . . . . . . . . . . . . . . . . . . . . . . . . 16
Configurations de base (menu 1) . . . . . . . . . . 17
Choix du type de programmation . . . . . . . . . . . . . .17
Choix du pas de programmation . . . . . . . . . . . . . . 17
Choix du type de PAC . . . . . . . . . . . . . . . . . . . . . . 17
Régulation de la température confort . . . . . . . . . . 18
Anti grippage du circulateur . . . . . . . . . . . . . . . . . 18
- 5 -
Présentation
RADIO TYBOX 812 se compose d’un émetteur RADIO
TYBOX 802 associé à un récepteur RF 652.
Le récepteur RF 652 est raccordé à la PAC.
Les éléments de votre système (récepteur + émetteur)
sont livrés déjà associés.
- 4 -
Sommaire
Configurations avancées (menu 2) . . . . . . . . . 19
Autorisation de modification pour l’utilisateur . . . . 19
Correction de la température mesurée . . . . . . . . . 20
Choix de l’affichage de la température
en mode automatique . . . . . . . . . . . . . . . . . . . . . . 20
Base de temps de régulation . . . . . . . . . . . . . . . . .20
Choix du sens d'ouverture du relais change-over .20
Association radio (menu R) . . . . . . . . . . . . . . 21
Fonctions domotiques sur installation . . . . . . . . . .21
Fonction “indication de consommation” . . . . . . . . .22
Associer des produits radio
au RADIO TYBOX . . . . . . . . . . . . . . . . . . . . . . . . .23
Configuration des options (menu 3) . . . . . . . . 27
Supprimer les associations radio . . . . . . . . . . . 29
Retour à la configuration usine . . . . . . . . . . . .30
Test radio . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Tableau récapitulatif des configurations . . . . . 31
Caractéristiques techniques . . . . . . . . . . . . . . 34
Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
Antenne
Voyant
HEAT
Capot
amovible
Touche
RF 652
Voyant
ON
- 7 -

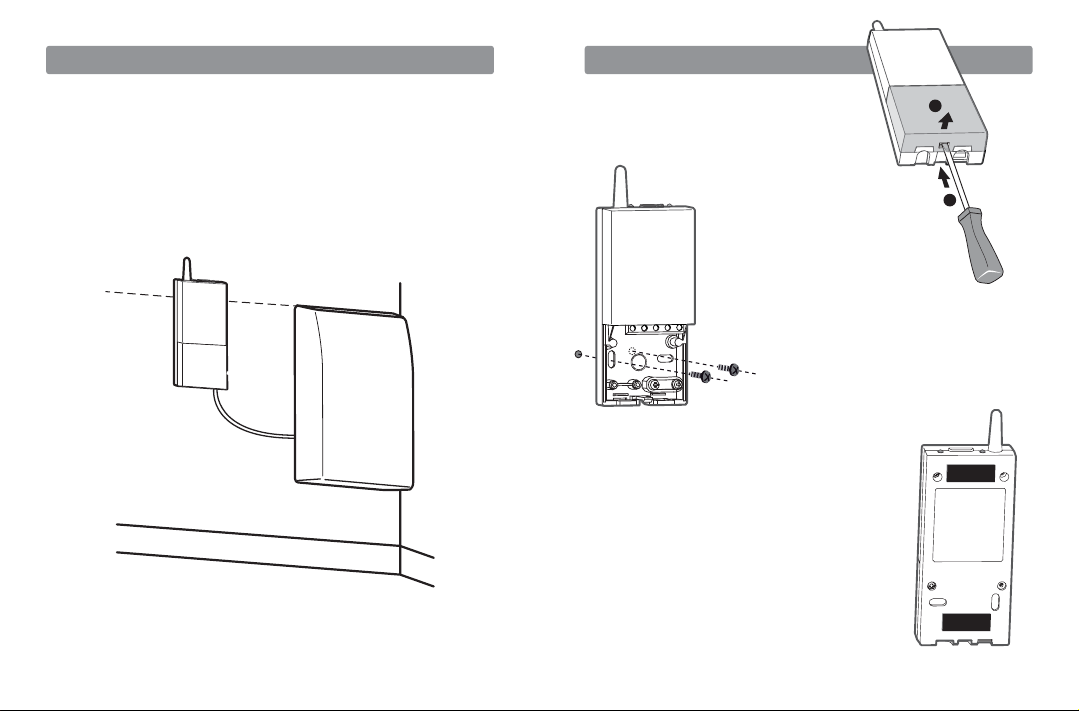

Fixation du récepteur
Fixation par adhésif
double-face
Dans la cas d’une fixation par adhésif,
vous devez respecter strictement les
les préconisations d’installation
(voir § emplacement).
Avant de coller l’adhésif, veillez à bien
nettoyer la surface sur laquelle il sera
appliqué.
Enlever le capot
Pour enlever le capot, poussez
sur l’ergot et soulevez le capot.
Fixation
par vis
Fixation sur le mur à l'aide
des vis et chevilles fournies.
- 6 -
Emplacement du récepteur
Le récepteur doit être placé près de la commande de
la PAC (ex. : module hydraulique).
Afin de ne pas perturber la transmission radio,
l’antenne doit être dégagée de toute partie métallique
(câbles, paroi métallique, ...).
2
1
- 9 -
- 8 -

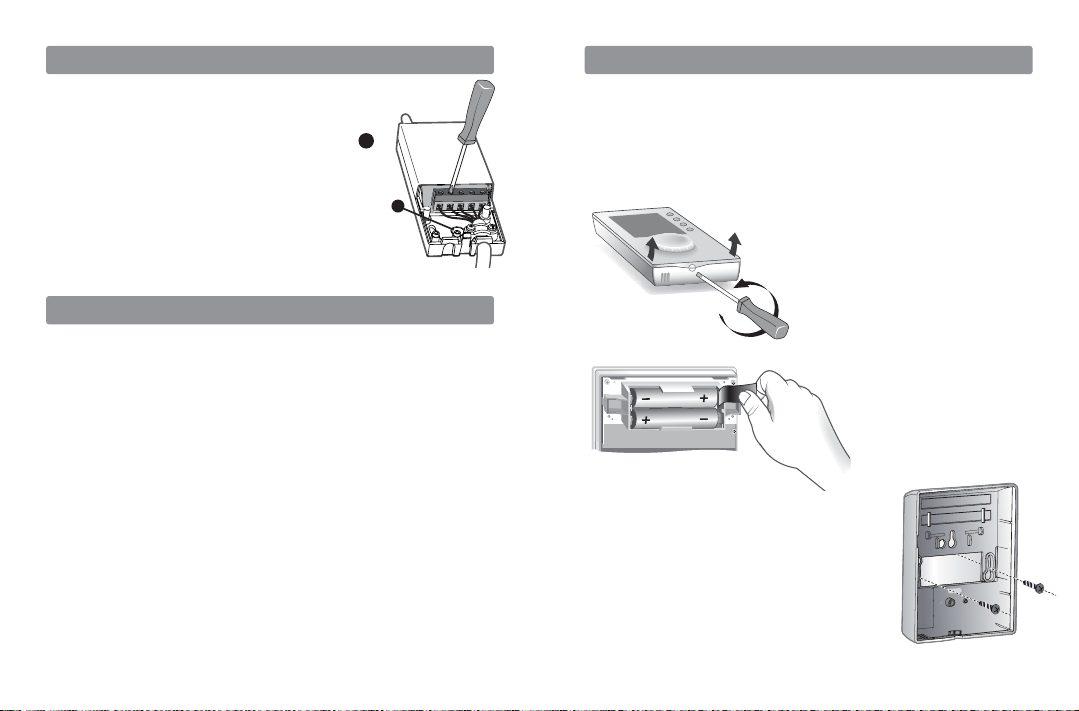

Raccordement du récepteur
Pour raccorder les fils de commande, faites passer les fils par le chemin de câble
prévu à cet effet ou en perçant le trou .
Reportez-vous au paragraphe qui
concerne votre type d’installation.
Une fois le raccordement effectué,
remettez le capot en place et le courant
au disjoncteur.
Emplacement / Fixation de l’émetteur
Pour faciliter l’usage, le RADIO TYBOX peut être
installé :
- au mur : à une hauteur d’environ 1.5 m,
avec des vis / chevilles,
- sur support : posé sur un meuble ou sur une étagère.
Enlevez la languette
de protection des piles.
Séparez l’appareil de son
socle en déverrouillant
le boîtier.
En fonction de la PAC utilisée, 2 modes de fonctionnement sont possibles.
Mode 1 (par défaut)
1 sortie change-over + 1 sortie thermostat
- Sortie 1 (borne 4) :
Commande du change-over de la PAC
Contact fermé = Froid
Contact ouvert = Chaud (Configuration 2-09)
- Sortie 2 (borne 5) :
Commande du Marche/Arrêt de la PAC
Contact fermé = Marche
Mode 2 (2 sorties thermostat)
- Sortie 1 (borne 4) : Commande mode Chaud
- Sortie 2 (borne 5) : Commande mode Froid
Modes de fonctionnement du récepteur
Fixation par vis
Fixez le socle à l’aide de vis et
chevilles adaptées au support ou
sur une boîte d’encastrement et
refermez le boîtier en le verrouillant.
1
1
- 10 - - 11 -
PAC non réversible
34512
RF 652
Entrée
thermostat
Com
230 V
Alimentation
230 V
S1
S2
Ne pas câbler
la sortie S1
- Configuration des menus
1-06
Choix du type de PAC
1 = PAC non réversible (chaud uniquement)
- Description des voyants en fonctionnement
Le récepteur est associé au RADIO TYBOX 802
en mode 1 par défaut ( § Association radio / menu R)
Mise sur support
Positionnez l’appareil sur son support et verrouillez-le.
Si nécessaire, le sens de marche de la sortie
thermostat peut être inversé. Pour cela :
Mode 1 : Modification du sens de marche de la sortie S2
Mode 2 : Modification du sens de marche des sorties
S1 et S2
Modification du sens des sorties du récepteur
Mode 1
Positionnez le thermostat
1 2
sur son socle
Verrouillez le thermostat
ONHEAT
RF 652
Appuyez sur la touche pendant environ 10 secondes
jusqu'au changement d'état du relais
RF 652
click
ONHEAT
Voyant allumé si
ONHEAT
mode chaud actif
Voyant allumé si
RF 652
marche demandée
