Delta dore RADIO TYBOX Installation guide

RADIO TYBOX

Guide d’installation

Thermostat programmable radio

RADIO TYBOX

Appareil conforme aux exigences des directives

R&TTE 1999/5/CE

En raison de l’évolution des normes et du matériel, les caractéristiques
indiquées par le texte et les images de ce document ne nous engagent
qu’après confirmation par nos services

*2701802_rev.3*

DELTA DORE - Bonnemain - 35270 COMBOURG

E-mail : [e-mail]

Sommaire

- 3 -

Emplacement / Fixation . . . . . . . . . . . . . . . . . . . . . . 4

Mise à l’heure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Configurations de base (menu 1) . . . . . . . . . . . . . . . 8

Choix du type de programmation . . . . . . . . . . . . . . . . . . . .8

Choix du pas de programmation . . . . . . . . . . . . . . . . . . . . 8

Régulation de la température confort . . . . . . . . . . . . . . . . 9

Anti grippage du circulateur . . . . . . . . . . . . . . . . . . . . . . . . 9

Configurations avancées (menu 2) . . . . . . . . . . . . . . 10

Autorisation de modification pour l’utilisateur . . . . . . . . . 10

Correction de la température mesurée . . . . . . . . . . . . . . 11

Choix de l’affichage de la température

en mode automatique . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Association radio (menu R) . . . . . . . . . . . . . . . . . . . 12

Entrer dans le menu association radio . . . . . . . . . . . . . . .12

Fonctions domotiques sur installation . . . . . . . . . . . . . . . .12

Fonction indication de consommation . . . . . . . . . . . . . . . .13

Associer des produits radio

au RADIO TYBOX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Configuration des options (menu 3) . . . . . . . . . . . . 15

Supprimer les associations radio . . . . . . . . . . . . . . . 17

Retour à la configuration usine . . . . . . . . . . . . . . . .18

Test radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Tableau récapitulatif des configurations . . . . . . . . . . 20

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . 22

Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

• Lire attentivement cette notice avant toute
installation.

• L’appareil doit être installé selon les normes en
vigueur.

• Avant toute intervention, veuillez couper le courant.

• Ne pas essayer de réparer cet appareil vous-même,
un service après-vente est à votre disposition.

• Vérifiez que la visserie soit adaptée au support
sur lequel l’appareil doit être fixé (plaque de plâtre,
brique...).

• Par souci de clarté, les schémas réalisés sont à
retenir dans leur principe. N'y figurent pas les protec­tions et autres accessoires exigés par les normes.
La norme UTE NF C15-100 et les règles de l'art
doivent être respectées.Il est nécessaire que les
appareils connectés ou environnants ne créent pas
de perturbations trop fortes (directives 2004/108/CE).

Avertissements

- 2 -

- 5 -

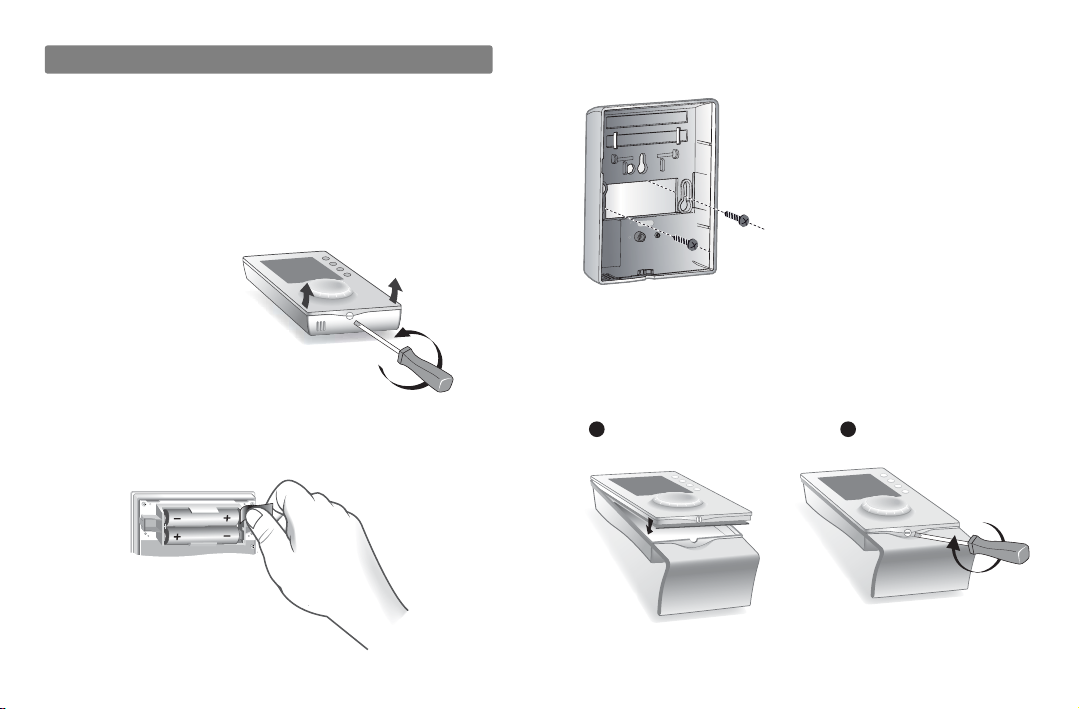

Fixation par vis

Fixez le socle à l’aide de vis et
chevilles adaptées au support
ou sur une boîte d’encastrement
et refermez le boîtier en le
verrouillant.

Mise sur support

Positionnez l’appareil sur son support et verrouillez-le
à l’aide d’un tournevis adapté.

Emplacement / Fixation

Pour faciliter l’usage, le RADIO TYBOX peut être
installé :

- au mur, à une hauteur d’environ 1.5 m, avec des
vis / chevilles,

- sur support, posé sur un meuble ou sur une
étagère.

Séparez l’appareil
de son socle en
déverrouillant le
boîtier.

Mise en service

Enlevez la languette de protection des piles.

- 4 -

Positionnez le thermostat

1 2

sur son socle

Verrouillez le thermostat

- 7 -

Pour accéder aux menus de configuration,
tournez la molette sur ,
puis appuyez sur la touche

i

pendant 5 secondes.

L’appareil vous propose 4 configurations au choix :

Configuration

Le menu 3 n’est accessible que lorsque le RADIO
TYBOX est associé à un RADIO TYWATT.

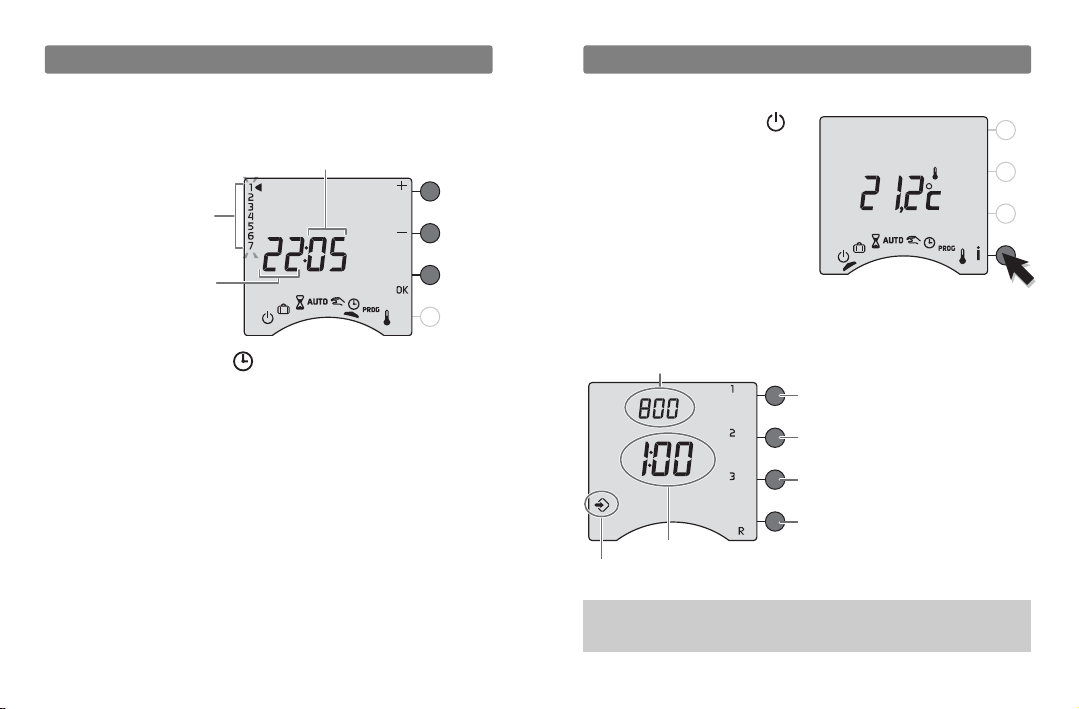

A la première mise en service, vous devez mettre
l’appareil à l’heure.

Tournez la molette sur .

Les jours clignotent.

Appuyez sur + ou - pour régler le jour, puis sur OK
pour valider et passer au réglage suivant.

Recommencez les opérations pour régler les heures et
les minutes.

Pour sortir du mode “réglage de l’heure”, tournez la
molette.

Mise à l’heure

- 6 -

Minutes

Jours

(1 : Lundi ... 7 : Dimanche)

Heures

5 sec.

Référence de l'appareil

Configurations de base (Menu 1)

Configurations avancées (Menu 2)
Configurations de la fonction

indication de consommation
(Menu 3)

Association radio

Mode configuration

Version de l'appareil

- 9 -

En chauffage électrique ou eau chaude avec des
vannes thermostatiques, la température Confort peut
être assurée par le réglage du thermostat de chaque
radiateur.
Dans ce cas, seules les températures Economie et
Hors-Gel sont régulées par le RADIO TYBOX.

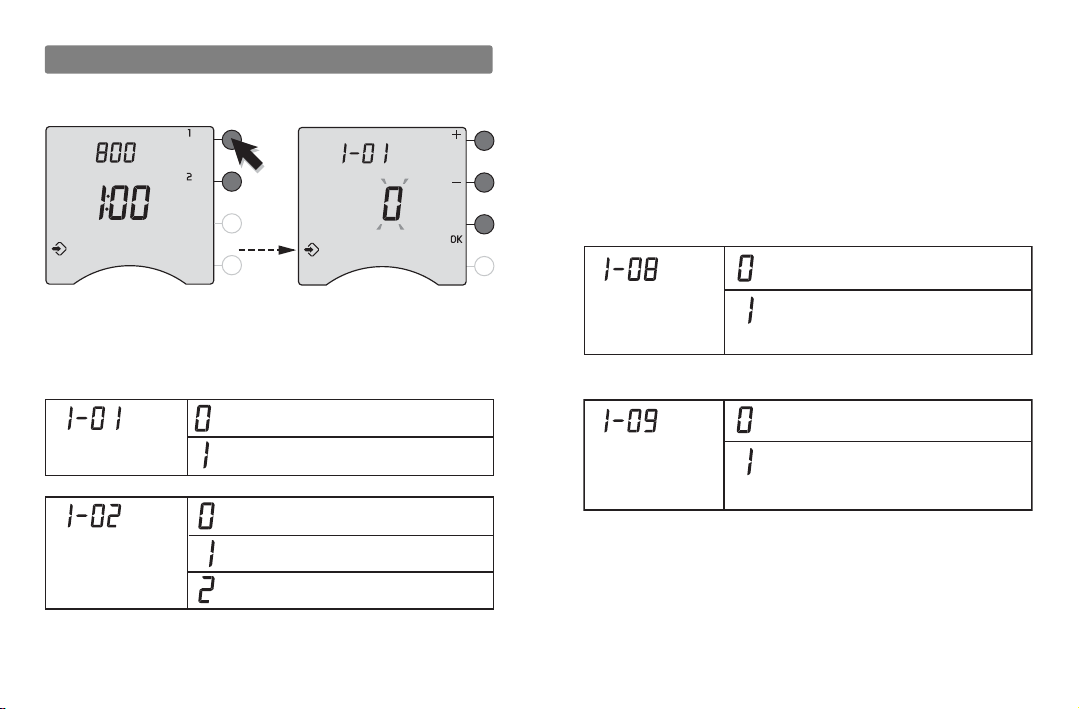

Configurations de base (menu 1)

Appuyez sur la touche 1,

Pour modifier les différents réglages, appuyez sur les
touches + ou -, puis appuyez sur la touche OK pour
valider et passer au réglage suivant.

- 8 -

Hebdomadaire (par défaut)

Choix du type de
programmation

Choix du pas de
programmation

Journalière

pas d'1 heure (par défaut)

pas de 30 minutes

pas de 15 minutes

Température confort régulée par le

Régulation de la
température
Confort

Anti grippage
du circulateur

RADIO TYBOX (par défaut)
Température Confort régulée par

chaque radiateur ou convecteur.

Dans ce cas, l'écran affiche ConF.

Anti grippage inactif
(par défaut)

Anti grippage actif (mise en route
du circulateur pendant 1 minute
toutes les 24 heures)

- 11 -

S’il existe un écart entre la température constatée
(thermomètre) et la température mesurée et affichée
par l’appareil, la fonction 2-02 permet d’agir sur la
mesure de la sonde de façon à compenser cet écart.

Exemple :
Si la température affichée
par l’appareil est de 19°C
et que la température
constatée est de 20°C,
réglez +1°C puis validez
par OK.

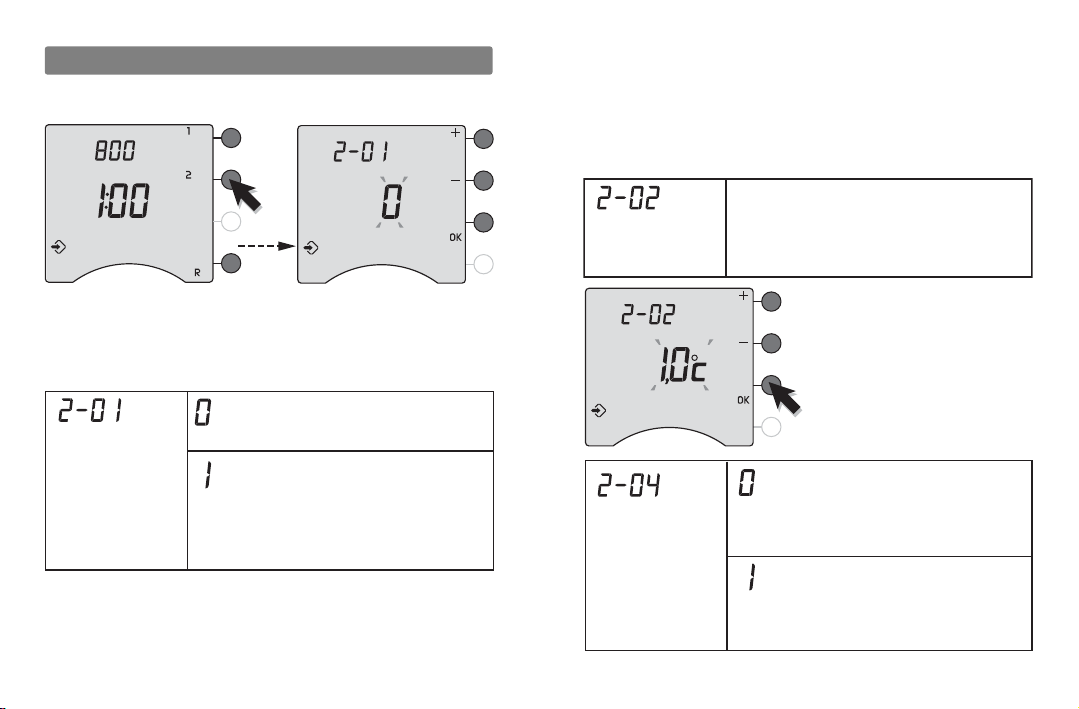

Appuyez sur la touche 2.

Pour modifier les différents réglages,
appuyez sur les touches + ou - puis appuyez sur la
touche OK pour valider et passer au réglage suivant.

Configurations avancées (menu 2)

- 10 -

Modification autorisée du programme

Autorisation de
modification
pour l'utilisateur

et des consignes (de 5 à 30°C)

Modification non autorisée
du programme et limitation
des réglages des consignes
(Confort : 16 à 22°C,
Economie : 13 à 19°C
Hors-Gel : 5 à 11°C)

Correction possible de -5°C à + 5°C par

Correction de
la température
mesurée.

pas de 0,1°C.
Appuyez sur les touches + ou - pour
modifier et validez par la touche OK.

Affichage permanent de la
température de consigne (par défaut).

Choix de
l'affichage
de la température
en mode
Automatique

Dans ce cas, appuyez sur la
touche i pour afficher la
température ambiante.

Affichage permanent de la
température ambiante.

Dans ce cas, appuyez sur la
touche i pour afficher la
température de consigne.

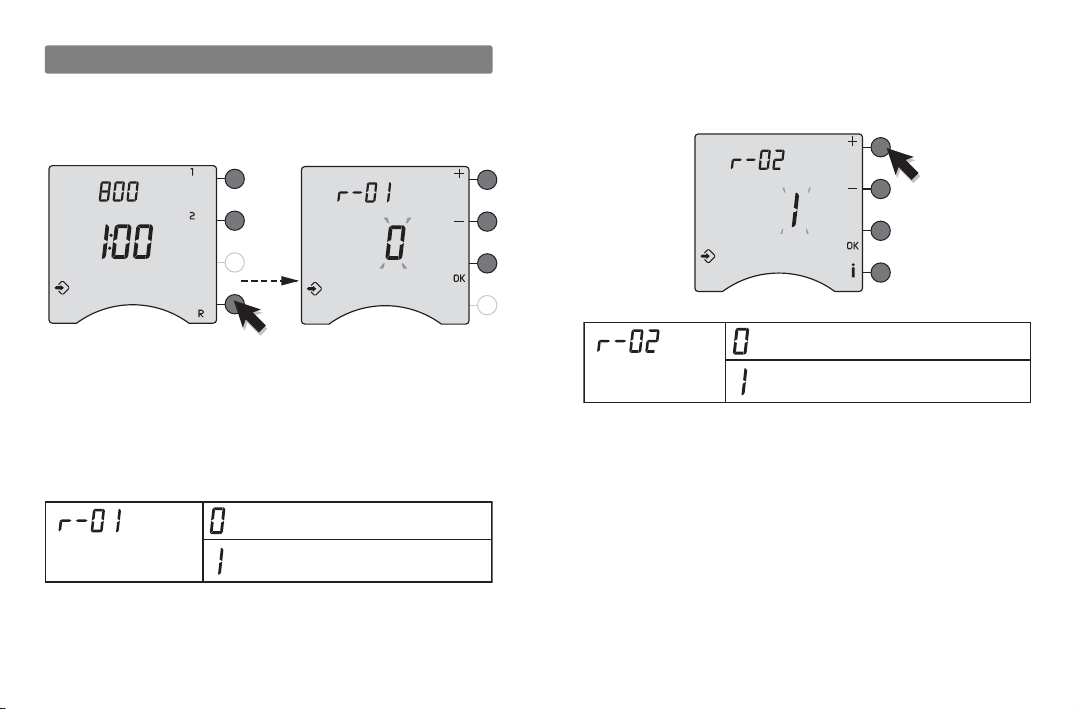

Association radio (menu R)

Ce menu permet d’associer les produits radio de
l’installation.

Entrer dans le menu association radio

Fonctions domotiques sur installation

Il est possible d’associer des produits domotiques dans
l’installation (transmetteur téléphonique, détecteur
d’ouverture, centrale d’alarme ou télécommandes de la
gamme X2D Delta Dore).
Dans ce cas, le paramètre r-01 = 1.

Appuyez sur + ou - pour effectuer votre choix.
Appuyez sur OK pour valider et passer au mode
suivant.

- 12 -

- 13 -

Fonction “indication de consommation”

Pour associer au RADIO TYBOX, un indicateur de
consommation (ex. : RADIO TYWATT).

Appuyez sur + ou - pour afficher

1 clignotant.

Validez sur le RADIOTYWATT (voir sa notice).
Vérifiez sur le RADIO TYBOX que l’affichage

1

ne clignote plus.
Le RADIO TYBOX et le RADIO TYWATT sont

associés.

Pas de fonctions domotiques

Fonctions domotiques
sur l'installation

Fonctions domotiques associées
au RADIO TYBOX

Pas d'indication de consommation

Fonction indication
de consommation

Indicateur de consommation à associer

Association radio (menu R)

- 14 -

Association radio

Le menu rAd s’affiche.

Ce menu est réservé exclusivement pour
l’association de récepteurs type RF 640 et RF 650
(bi-directionnels).

Appuyez sur OK pour passer au mode suivant.

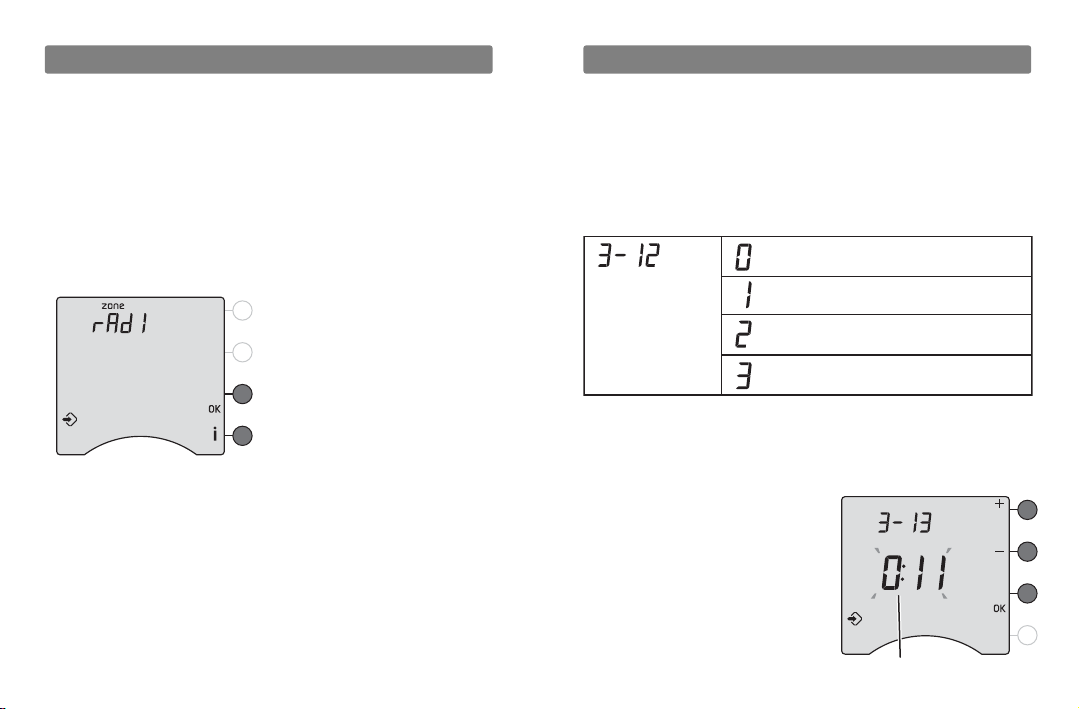

Le menu “zone rAd1” s’affiche (association de
récepteurs mono-directionnels).

1ère étape :

associer le récepteur au
RADIO TYBOX en
appuyant 3 secondes sur
sa touche.
Le voyant correspondant
clignote.

Sur le RADIO TYBOX, appuyez sur la touche

i.

Vérifiez que le voyant du récepteur ne clignote plus.
Le récepteur est associé au RADIO TYBOX.
Appuyez sur OK pour sortir du mode association.

2ème étape : associer les produits domotiques.
L’association avec les produits domotiques se fait
directement sur le récepteur (voir sa notice).

Les menus 3-12 à 3-18 ne sont accessibles que si
RADIO TYBOX est associé à un RADIO TYWATT.

Pour accéder à l’affichage des consommations,
chauffage, ECS et autres usages, vous devez déclarer
le nombre de T.I. (transformateur d’intensité,
réf. 6330004) associés à l’option RADIO TYWATT.

3-13 à 3-18 Coût du Kwh (TTC)

Le prix affiché est le prix du kWh (hors abonnement)
exprimé en Euros T.T.C. (pr ix comprenant les taxes
municipales, départementales et T.V.A.(moyenne 30 %).

Pour tous renseignements,
adressez-vous à votre
fournisseur d’électricité.

Il est conseillé d’arrondir au
centime le plus proche.
Ex. :0.1085 euro donne

0.11 euro.

Configuration des options (menu 3)

- 15 -

Pas d'indication de consommation

Nombre de T.I.

(par défaut)
1 T .I. (Chauffage)

2 T.I. (Chauffage + ECS)
Pas utilisé

0,11 Euro (T.T.C)

- 16 -

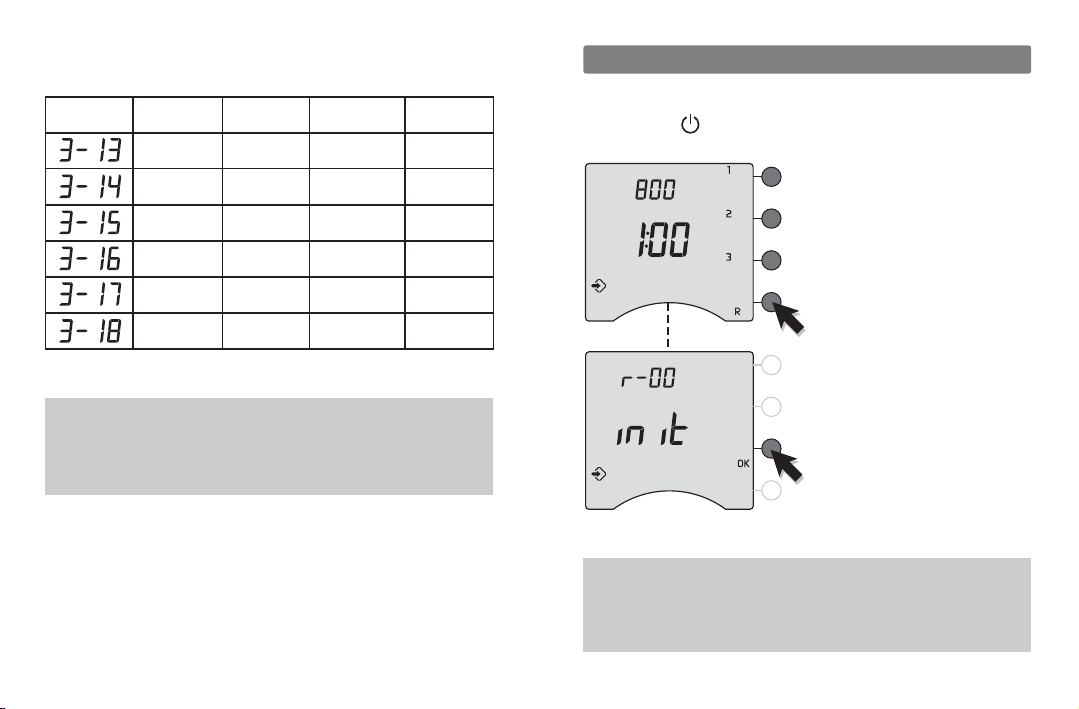

Les configurations 3-13 à 3-18, vous permettent de
modifier les coûts selon votre abonnement.

A la fin des réglages du menu 3, l’appareil revient au
choix des menus.
Si vous souhaitez quitter la configuration, tournez la
molette vers la droite.

IMPORTANT : la consommation affichée sur votre
appareil est une valeur indicative non contractuelle et
ne saurait en aucun cas se substituer à la consomma­tion figurant sur votre facture.

,

- 17 -

Pour annuler toutes les associations radio, tour nez la
molette sur , puis maintenez appuyée la touche

i

pendant 5 secondes.

Pour réassocier le récepteur à l’émetteur, repor tez­vous au § “Association radio”.

Supprimer les associations radio

REMARQUE : pour réinitialiser manuellement le
récepteur, appuyez environ 10 secondes sur la touche
de la voie à initialiser jusqu’à ce que le voyant clignote
rapidement.

Option de

l'abonnement

Base Double tarif tempo EJP

Base HC HC jour bleu

- HP HP jour bleu

-- -

HC jour blanc

Heure

normale

Heure
pointe

-- -

-- -

-- -

HP : Heures Pleines

HP jour blanc

HC jour rouge

HP jour rouge

HC : Heures Creuses

Maintenez appuyée la touche R
pendant 5 secondes.

Puis appuyez sur la touche OK
pour confirmer la réinitialisation.

- 18 -

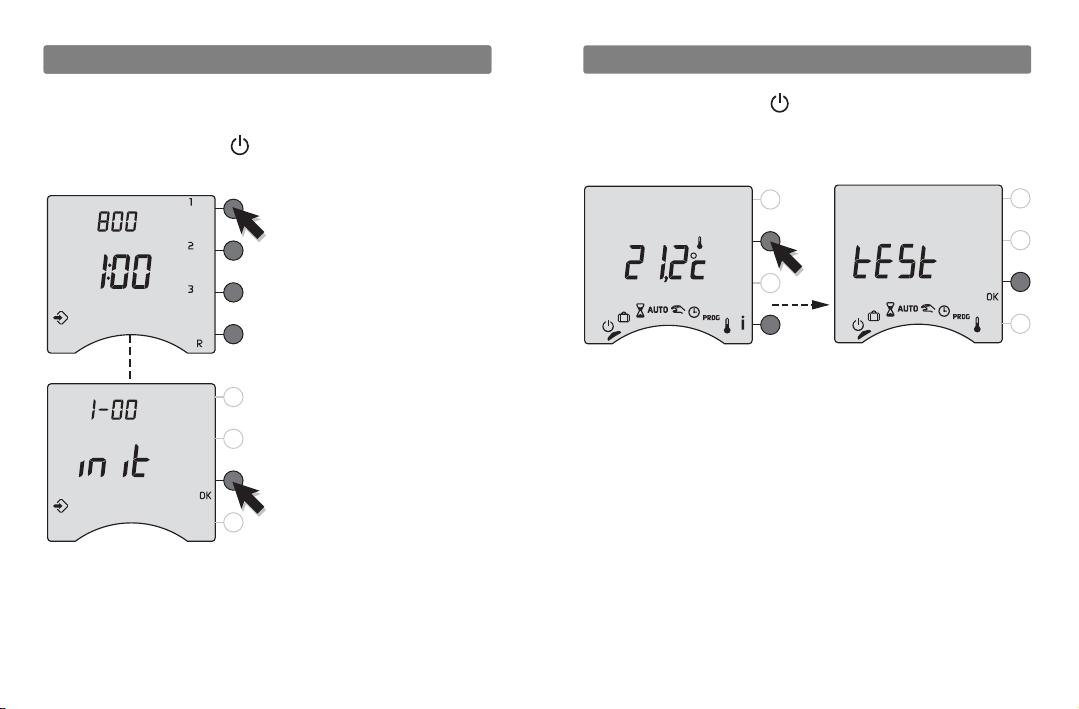

Un retour à la configuration usine est possible pour
chacun des menus.

Tournez la molette sur , puis appuyez sur la touche

i

pendant 5 secondes.

Recommencez les opérations pour les autres menus.
Pour sortir du mode, tournez la molette vers la droite.

Retour à la configuration usine

- 19 -

Tournez la molette sur , puis maintenez appuyée
la 2

ème

touche (à partir du haut) pendant 5 secondes

jusqu’à afficher tESt.

Le voyant du récepteur doit clignoter à chaque
réception (environ toutes les 6 secondes).

Si c’est le cas, la transmission radio est correcte.
Dans le cas contraire, déplacez votre émetteur.
Tournez la molette ou appuyez sur la touche OK pour

sortir du mode tESt.

Test radio

Appuyez (pendant 5 secondes)
sur la touche du menu que vous
souhaitez réinitialiser
(exemple ici avec le menu 1).

Puis appuyez sur la touche OK
pour confirmer la réinitialisation.

5 sec.

- 20 -

Tableau récapitulatif des configurations

1-01

Type de programmation

0 = hebdomadaire 1 = journalière

1-02

Pas de programmation

0 = 1 heure 1 = 30 minutes 2 = 15 minutes

1-08

Régulation de la température Confort

0 = régulée par le RADIO TYBOX
1 = par chaque radiateur ou convecteur.

1-09

Anti grippage du circulateur

0 = inactif
1 = actif

2-01

Autorisation de modification

0 = Programme et consignes modifiables
1 = Programme non modifiable et limitation des

réglages des consignes (Confort : 16 à 22°C,
Economie : 13 à 19°C, Hors-Gel : 5 à 11°C)

2-02

Correction de la température mesurée

de -5°C à +5°C par pas de 0,1°C.

2-04

Choix de l'affichage de la température
en mode Automatique

0 = Affichage de la température de consigne
1 = Affichage de la température ambiante

- 21 -

Association radio (Menu R)

r-01

Fonctions domotiques

0 = Non 1 = Oui

r-02

Indication de consommation

0 = Non 1 = Oui

rAd

Menu réservé à l’association radio avec des
récepteurs bi-directionnel (type RF 640,
RF 650, ...)

zone

rAd 1

Association avec un récepteur mono-direction­nels (type RF 642, Radio Tybox 400/410...)

Avec un RADIO TYWATT

3-12

Nombre de T.I.

0 = pas de RADIO TYWATT 1 = 1 T.I.(Chauffage)
2 = 2 T.I. (Chauffage + ECS) 3 = 3 T.I. (Triphasé)

3-13

à

3-18

Coût du Kwh selon abonnement

Tableau récapitulatif des configurations

- 22 -

Caractéristiques techniques

Emetteur RADIO TYBOX

•Alimentation 2 piles alcalines 1.5 V type LR03 ou
AAA (fournies), autonomie de 2 ans en utilisation
normale

•Isolement classe III

•Sauvegarde de l’horloge en cas de changement des
piles : 30 secondes

• Portée radio de 100 à 300 mètres en champ libre,

variable selon les équipements associés (portée
pouvant être altérée en fonction des conditions
d’installation et de l’environnement
électromagnétique)

• Fréquence radio 868 MHz, classe I

(Norme EN 300 220)

• Dispositif de télécommande radio

• Dimensions : LxHxP = 80 x 103 x 16 mm

•Indice de protection : IP 30

•Température de stockage : -10°C à +70°C

•Température de fonctionnement : 0°C à +40°C

•Installation en milieu normalement pollué

•Fixation par vis ou sur support

- 23 -

Aide

Rien n’apparaît sur l’écran du boîtier d’ambiance.

Il n’y a pas d’alimentation.

Vérifiez les piles.

Le récepteur ne prend pas en compte les ordres de
l’émetteur.

• Vér ifiez la transmission en effectuant un test radio

• Déplacez votre émetteur si nécessaire

• Refaites l’association radio du récepteur avec le RADIO
TYBOX

L’indication apparaît.

Les piles sont usées.

Changez les piles en respectant leur sens.

Vous souhaitez associer une fonction domotique et
l’écran affiche ---- .

Vous avez atteint le nombre maximum de fonctions à
associer.
