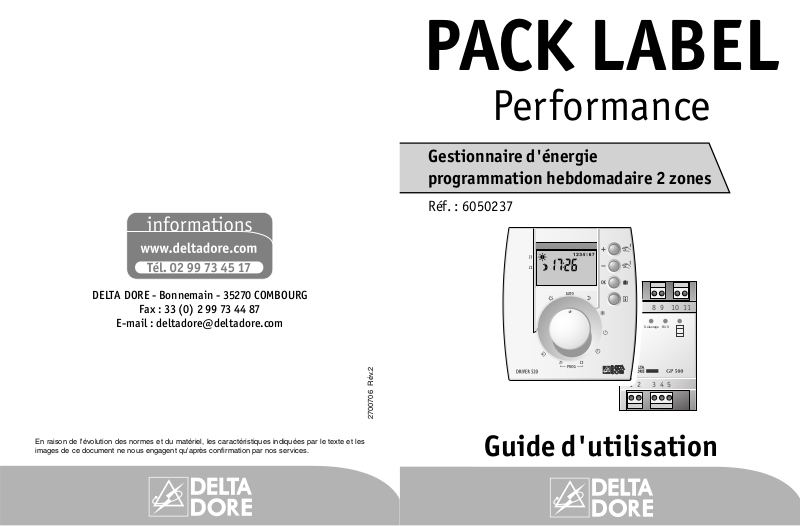

PACK LABEL
Guide d'utilisation
Performance
Gestionnaire d'énergie
programmation hebdomadaire 2 zones
Réf. : 6050237
2700706 Rév.2
DELTA DORE - Bonnemain - 35270 COMBOURG
Fax : 33 (0) 2 99 73 44 87
E-mail : deltadore@deltadore.com
En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les
images de ce document ne nous engagent qu'après confirmation par nos services.
- 1 -
Nous vous remercions de nous avoir témoigné votre
confiance lors du choix de ce produit auprès de votre
installateur.
Le PACK LABEL Performance optimise la gestion de l’énergie
électrique dans votre habitation.
Il commande le chauffage sur deux zones différentes en
fonction de vos souhaits et des périodes tarifaires EDF (jours
rouges et blancs du tarif tempo).
Il réduit le coût de l’abonnement EDF et évite les disjonctions
en coupant le chauffage quand la consommation électrique
est trop importante (le délestage).
Il permet de connaître la consommation électrique totale.
Option TYWATT 500 (réf. : 6110014)
En fonction de votre installation, le TYWATT 500, associé au
PACK LABEL, permet de connaître la consommation électrique (en kWh ou en Euros) du chauffage, du chauffe-eau
(ECS) et des autres usages (luminaires, électro-ménager...).
Option TYPHONE 500 (réf. : 6201029)
Associé au PACK LABEL, le TYPHONE 500 permet de
connaître la température ambiante et de commander son
chauffage et son chauffe-eau (ECS) à distance par téléphone.
Présentation
En ambiance
touches de réglages
bouton
Boîtier d'ambiance
PACK LABEL
Dans le tableau électrique
Chauffe-eau
électrique
GP 500
89
67 10 11
Délestage BUS
534
12
compteur
électronique
TYWATT 500
(option)
8956 10734
BUS
12
Les appareils connectés
Convecteurs
Fil Pilote zone 1
345 67
12
Convecteurs
Fil Pilote zone 2
TYPHONE 500
(option)
BUS
ligne
téléphonique
- 3 - - 4 -
Mise à l’heure . . . . . . . . . . . . . . . . . . . . . . . . . . . p 5
Confort, Economie ou Hors-Gel permanent . . . . . p 5
Mode automatique . . . . . . . . . . . . . . . . . . . . . . .p 6
Dérogation à retour automatique . . . . . . . . . . . . p 6
Modifier la programmation . . . . . . . . . . . . . . . . .p 7
Hors-Gel réglable / Mode Absence . . . . . . . . . . . p 8
Arrêt du chauffage . . . . . . . . . . . . . . . . . . . . . . . p 9
Modification du mode Economie . . . . . . . . . . . . . p 9
Modes spécifiques tarif tempo . . . . . . . . . . . . . . p 9
Affichage de la température ambiante . . . . . . . p 10
Affichage de la consommation en Euros . . . . . . p 10
Affichage de la consommation en kWh . . . . . . . p 11
Remise à zéro
des indicateurs de consommation . . . . . . . . . . . p 12
Modification des coûts du kWh . . . . . . . . . . . . . p 12
Tableau de diagnostic . . . . . . . . . . . . . . . . . . . . p 13
Sommaire Le fil pilote
Pour commander le chauffage, le PACK LABEL utilise le fil
pilote :
- indépendant de l’alimentation électrique du chauffage, il
permet de transmettre les ordres Confort, Economie, Médio,
Modérato, Hors-Gel ou Arrêt choisis par le PACK LABEL.
- en fonction de l’ordre reçu, de son propre réglage et de la
température dans la pièce où il est installé, chaque appareil
de chauffage s’enclenchera.
Ordre envoyé
par le PACK LABEL
Confort Réglage Confort (molette thermostat)
Médio
Modérato
Economie
Hors-Gel Hors-Gel fixe à 7˚C ou 8˚C (selon modèle)ou
Arrêt Arrêt du chauffage
Température correspondante
sur l'élément de chauffe
-1˚C par rapport au réglage
Confort (selon modèle)
-2˚C par rapport au réglage
Confort (selon modèle)
-3,5˚C par rapport au réglage
Confort (selon modèle)
- 5 - - 6 -
Confort, Economie ou Hors-Gel permanent
Dans ce mode, seule
la touche
est autorisée (active).
Mettre le
bouton sur
Mettre le
bouton sur
Mettre le
bouton sur
Confort permanent
Economie permanent
Hors-Gel permanent
Pour maintenir une température minimum afin d’éviter les
risques dus au gel (environ 7°C).
Mise à l’heure
Dérogation à retour automatique
Mettre le
bouton
sur AUTO
L'appareil suit la
programmation
(ex : Confort en zone 1
et Economie en zone 2)
AUTO
Appuyez sur la touche de la zone
choisie pour sélectionner une autre
allure sur cette zone.
pour la
zone 1
pour la
zone 2
OU
La dérogation s'arrêtera au prochain changement de
programme.
Les différentes allures possibles (voir page 4) :
Confort , Médio , Modérato , Economie .
Après 3 sec. sans appui, le dessin représentant
l'allure clignote.
Pour annuler une dérogation en cours : appuyez sur la
touche de la zone concernée jusqu'à ce que l'allure
initiale s'affiche ou tournez le bouton sur une autre position.
Mode automatique
Mettre le
bouton sur
Appui bref : avance lente
Appui maintenu : avance rapide.
Le jour concerné clignote. Pour passer au jour
suivant, maintenez la touche ou appuyée.
AUTO
Mettre le
bouton sur AUTO
L'appareil suit la programmation
pour les deux zones.
- 8 -
Hors-Gel réglable (de 1 à 99 jours) - Mode absence
A tout moment, il est possible de modifier le nombre de jours
affiché en appuyant sur les touches ou .
Pour annuler le mode absence :
appuyez sur la touche ou modifiez la position du bouton.
Dans le mode absence, le chauffage est en Hors-Gel et le
chauffe-eau (ECS) à l’arrêt.
Pour remettre automatiquement le chauffage en route après
quelques jours d’absence.
- 7 -
Modifier la programmation
1 h de confort
Pour la zone 1,
mettre le bouton
sur PROG Z1
Ex. : Confort de 6h à 9h, de 12h à 14h et de 18h à 23h
Pour modifier la programmation de la zone 2,
recommencez ces opérations en mettant le
bouton sur la position PROG Z2.
Programmation rapide : pour attribuer à un jour la même
programmation que le jour précédent, appuyez env. 2 sec.
sur la touche OK. Le programme est alors recopié au jour
concerné.
Le 1er créneau
horaire clignote.
Recommencez pour
chaque créneau horaire.
Validation et passage
au jour suivant.
Recommencez
pour chaque jour.
1 h de réduit
A partir du modes Confort, Economie ou Automatique :
AUTO
Mettre le
bouton
sur AUTO
Appuyez sur la touche .
Si vous laissez l'affichage
de la valise sans indication
du nombre de jours,
l'absence est permanente.
Exemple : départ le 10 janvier, retour le 19 janvier,
indiquez 09 jours. Le fonctionnement automatique
reprendra le 19 janvier à 00H00.
Réglez le nombre
de jours d'absence.
La valise clignote,
le décompte
commence.
- 10 -
A partir d'un
mode normal
Appuyez 2 fois
sur la touche
TOTAL s'affiche
Appuyez à nouveau
sur la touche
La consommation TOTAL
s'affiche en Euro
Pour revenir au mode normal, appuyez sur la touche .
Affichage de la consommation en Euros
Pour visualiser la température ambiante,
appuyez sur la touche
La température ambiante s’affiche.
Affichage de la température ambiante
Avec l’option TYWATT 500
Si vous avez l'option TYWATT 500, en fonction de votre installation, vous pouvez afficher la consommation du chauffage
(CHAUF), du chauffe-eau (ECS) et des autres appareils électriques (AUTRES) :
- après avoir affiché la consommation TOTAL, appuyez sur
la touche pour faire défiler les autres consommations.
- 9 -
Pour mettre en arrêt le chauffage (en été par exemple).
Arrêt du chauffage
Si vous êtes en tarif tempo, vous pouvez, lors de la
configuration, programmer des modes spécifiques pour les
jours Rouges ou Blancs (voir Guide d’installation) :
Lors du passage dans un de ces modes, le symbole Euro
s’affiche.
Modes spécifiques tarif tempo
Le mode Economie est normalement réglé à -3,5°C par
rapport au mode Confort. Il peut être modifié à -1°C ou -2°C.
Lorsque Economie est demandé (dans un programme, en
dérogation ou sur la position Economie) le niveau est celui
que vous aurez choisi (voir Guide d’installation).
Modification du mode Economie
Mettre le
bouton sur
Médio Modérato Economie
- 12 -
A partir d'un
mode normal
Appui prolongé (env. 10 sec.) sur
la touche OK pour afficher l'écran
"EFFAC". L'écran clignote 3 fois,
l'indicateur est remis à zéro.
OK
Appuyez 2 fois sur pour
accéder à la remise à zéro
des affichages en Euros.
Appuyez 3 sec. sur pour
accéder à la remise à zéro
des affichages en kWh.
Remise à zéro des indicateurs de consommation
Modification des coûts du kWh
Le coût du kWh pour chaque tranche tarifaire a été enregistré
dans le produit lors de sa fabrication. Pour être au plus juste,
nous avons ajouté au prix du kWh la TVA et une taxe locale
moyenne, soit 30% au total.
Pour modifier ces coûts :
- tournez le bouton sur ,
- appuyez plusieurs fois sur jusqu’à
afficher CF6=0,
- appuyez sur pour afficher CF6=1,
- appuyez sur le coût de la première
tranche s’affiche,
- pour modifier, appuyez sur ou
,
- pour passer la tranche suivante, appuyez sur .
- 11 -
kWh 123456
Double tarif HC HP
Normal
Pointe
EJP
HC
Bleu
HC : Heures Creuses HP : Heures Pleines
HP
BleuHCBlancHPBlancHCRougeHPRouge
tempo
EJP
Affichage de la consommation en kWh
Avec l’option TYWATT 500
Si vous avez l'option TYWATT 500, en fonction de votre installation, vous pouvez afficher la consommation du chauffage
(CHAUF), du chauffe-eau (ECS) et des autres appareils
électriques (AUTRES) s'affichera successivement dans les
différentes tranches tarifaires en kWh après la consommation
TOTAL.
3 sec.
A partir d'un
mode normal
Appuyez 3 sec.
sur la touche
La température d'ambiance
puis TOTAL et kWh s'affichent
Puis, avec des appuis brefs sur
la touche , faites défiler la
consommation dans les différentes
tranches tarifaires en kWh.
Tranches tarifaires en fonction de votre EDF :
- 13 -
Tableau de diagnostic
Problème
Rien n'apparaît sur
l'écran du boîtier
d'ambiance.
L'indication apparaît.
L'appareil
affiche :
L'écran clignote.
Diagnostic /
Il n'y a pas d'alimentation.
Vérifiez votre disjoncteur.
Un réduit tarifaire interrompt
le fonctionnement automatique.
Le mode de fonctionnement en
réduit tarifaire est modifiable
(§ Programmation tarifaire).
Les dérogations sont autorisées.
Défaut de communication avec
le compteur électronique.
Vérifiez la liaison avec le compteur
ou contactez votre installateur.
Il y a eu une coupure secteur
prolongée.
Remettez votre appareil à l'heure.
