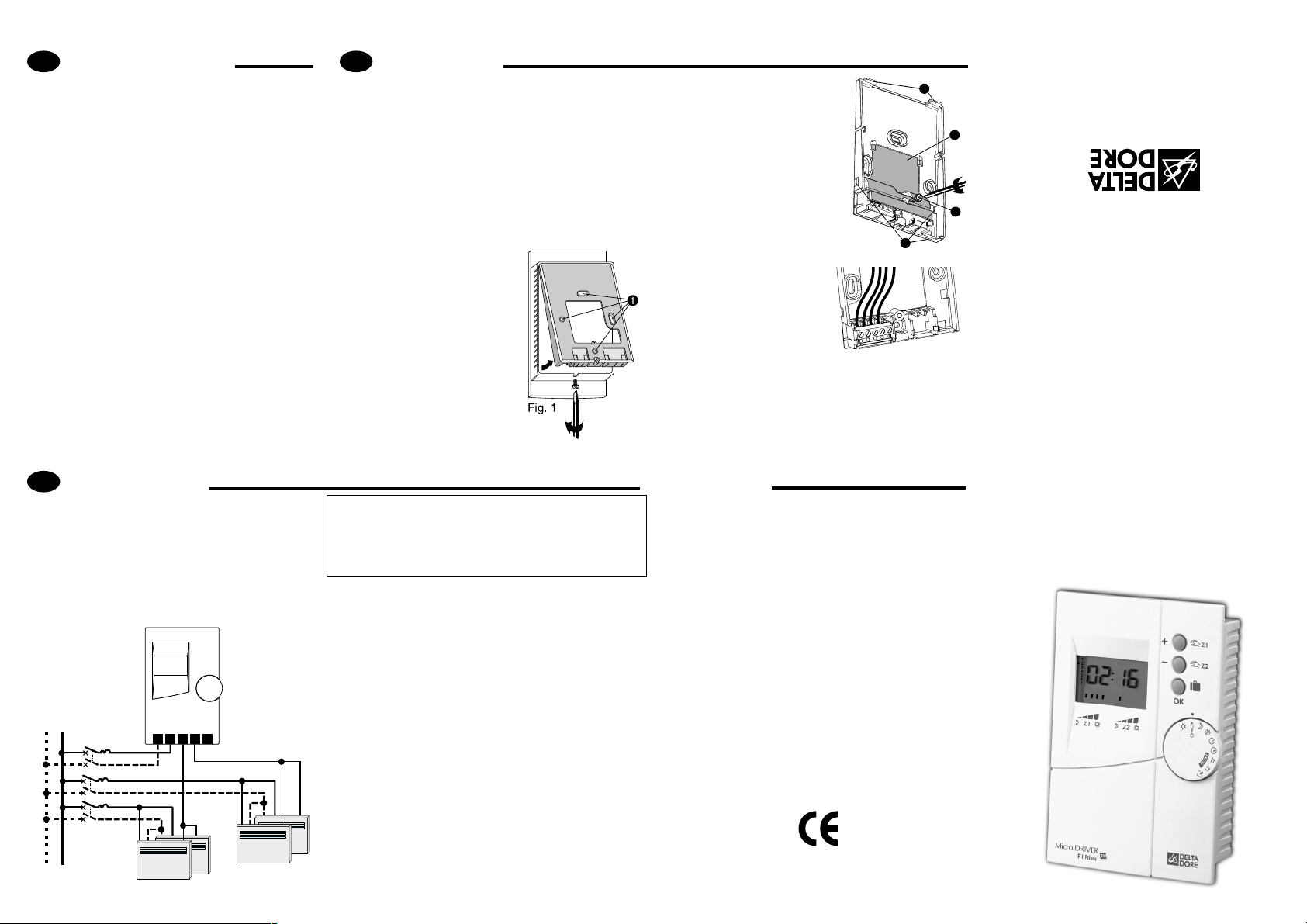

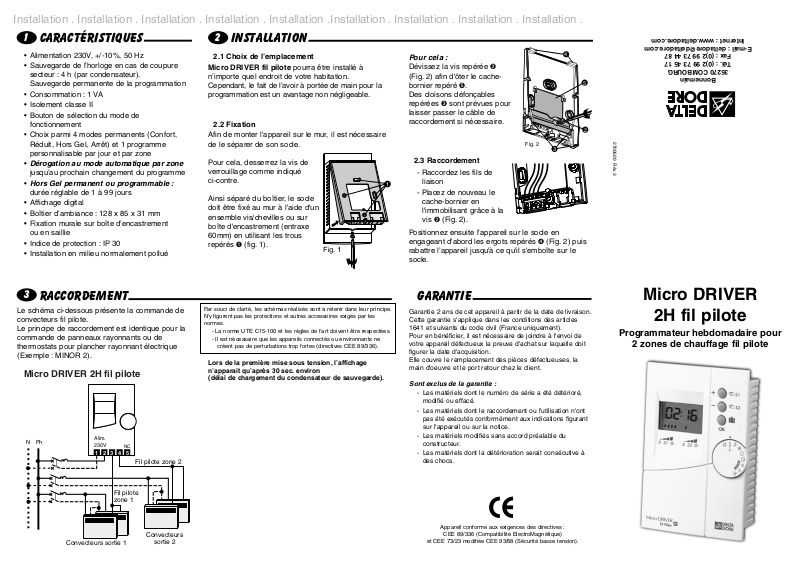

Installation . Installation . Installation . Installation . Installation .Installation . Installation . Installation . Installation .
Bonnemain
35270 COMBOURG
Tél. : (0)2 99 73 45 17
Fax : (0)2 99 73 44 87
E-mail : deltadore@deltadore.com
Internet : www.deltadore.com
2700500 Rév.3
Micro DRIVER
2H fil pilote
Programmateur hebdomadaire pour
2 zones de chauffage fil pilote
Appareil conforme aux exigences des directives :
CEE 89/336 (Compatibilité ElectroMagnétique)
et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension).
Garantie
Garantie 2 ans de cet appareil à partir de la date de livraison.
Cette garantie s'applique dans les conditions des articles
1641 et suivants du code civil (France uniquement).
Pour en bénéficier, il est nécessaire de joindre à l'envoi de
votre appareil défectueux la preuve d'achat sur laquelle doit
figurer la date d'acquisition.
Elle couvre le remplacement des pièces défectueuses, la
main d'oeuvre et le port retour chez le client.
Sont exclus de la garantie :
- Les matériels dont le numéro de série a été détérioré,
modifié ou effacé.
- Les matériels dont le raccordement ou l'utilisation n'ont
pas été exécutés conformément aux indications figurant
sur l'appareil ou sur la notice.
- Les matériels modifiés sans accord préalable du
constructeur.
- Les matériels dont la détérioration serait consécutive à
des chocs.
Caractéristiques
• Alimentation 230V, +/-10%, 50 Hz
• Sauvegarde de l’horloge en cas de coupure
secteur : 4 h (par condensateur).
Sauvegarde permanente de la programmation
• Consommation : 1 VA
• Isolement classe II
• Bouton de sélection du mode de
fonctionnement
• Choix parmi 4 modes permanents (Confort,
Réduit, Hors Gel, Arrêt) et 1 programme
personnalisable par jour et par zone
•
Dérogation au mode automatique par zone
jusqu’au prochain changement du programme
•
Hors Gel permanent ou programmable :
durée réglable de 1 à 99 jours
• Affichage digital
• Boîtier d’ambiance : 128 x 85 x 31 mm
• Fixation murale sur boîte d’encastrement
ou en saillie
• Indice de protection : IP 30
• Installation en milieu normalement pollué
Raccordement
Installation
2.1 Choix de l’emplacement
Micro DRIVER fil pilote pourra être installé à
n’importe quel endroit de votre habitation.
Cependant, le fait de l’avoir à portée de main pour la
programmation est un avantage non négligeable.
2.2 Fixation
Afin de monter l'appareil sur le mur, il est nécessaire
de le séparer de son socle.
Pour cela, desserrez la vis de
verrouillage comme indiqué
ci-contre.
Ainsi séparé du boîtier, le socle
doit être fixé au mur à l'aide d'un
ensemble vis/chevilles ou sur
boîte d'encastrement (entraxe
60mm) en utilisant les trous
repérés ➊ (fig. 1).
Pour cela :
Dévissez la vis repérée ➋
(Fig. 2) afin d'ôter le cachebornier repéré ➎.
Des cloisons défonçables
repérées ➌ sont prévues pour
laisser passer le câble de
raccordement si nécessaire.
2.3 Raccordement
- Raccordez les fils de
liaison
- Placez de nouveau le
cache-bornier en
l'immobilisant grâce à la
vis ➋ (Fig. 2).
Positionnez ensuite l’appareil sur le socle en
engageant d'abord les ergots repérés ➍ (Fig. 2) puis
rabattre l’appareil jusqu'à ce qu'il s'emboîte sur le
socle.
2
Fig. 2
4
5
3
1
3
2
Convecteurs sortie 1
Convecteurs
sortie 2
NPh
Alim.
230V
NC
Micro DRIVER 2H fil pilote
Fil pilote zone 2
Fil pilote
zone 1
12345
Par souci de clarté, les schémas réalisés sont à retenir dans leur principe.
N'y figurent pas les protections et autres accessoires exigés par les
normes.
- La norme UTE C15-100 et les règles de l'art doivent être respectées.
- Il est nécessaire que les appareils connectés ou environnants ne
créent pas de perturbations trop fortes (directives CEE 89/336).
Le schéma ci-dessous présente la commande de
convecteurs fil pilote.
Le principe de raccordement est identique pour la
commande de panneaux rayonnants ou de
thermostats pour plancher rayonnant électrique
(Exemple : MINOR 2).
Lors de la première mise sous tension, l’affichage
n’apparait qu’après 30 sec. environ
(délai de chargement du condensateur de sauvegarde).
Utilisation . Utilisation . Utilisation . Utilisation . Utilisation . Utilisation . Utilisation . Utilisation . Utilisation . Utilisation . Utilisation . Utilisation . Utilisation

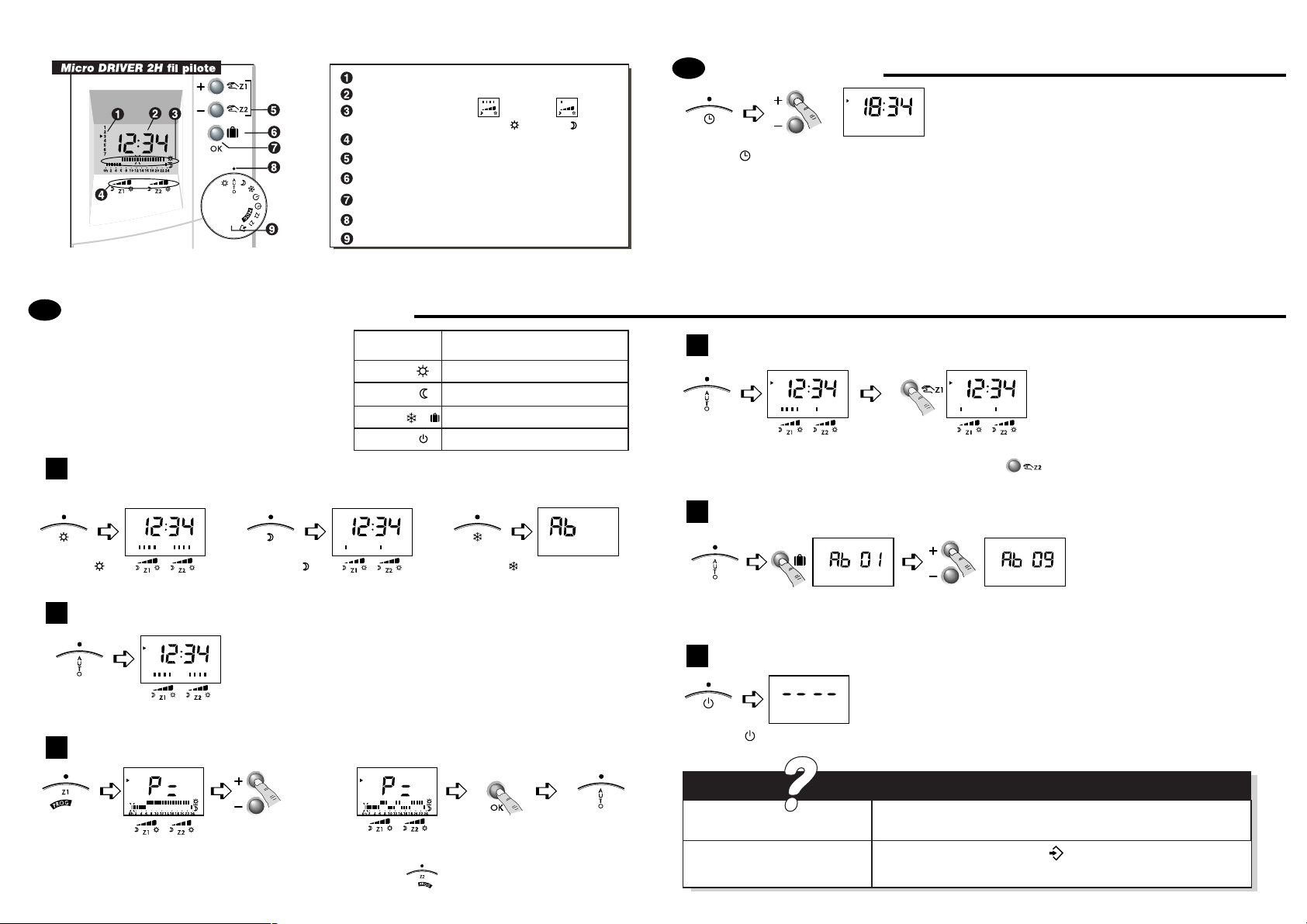

Choix du mode de fonctionnement
Le principe du fil pilote permet de sélectionner, à partir
de la centrale de programmation, le mode de
fonctionnement désiré sur les éléments de chauffe.
La température correspondante est directement
déterminée par le thermostat des éléments de chauffe
(régulation pièce par pièce).
Confort, réduit ou hors gel permanent
Mode automatique
Modifier la programmation
5.3
5.2
5.1
Mettre à l’heure
Dérogation à retour automatique (en confort ou réduit)
Hors Gel à durée réglable (de 1 à 99 jours) - Mode absence
Arrêt du chauffage
5.6
5.5
5.4
Touche d'absence temporisée
Bouton de choix du mode de fonctionnement
Heure
Identification de la zone de chauffage
Touches de modification ou de dérogation
Validation en mode programmation
Repère de sélection du bouton
Jour de la semaine
Allure en cours Confort :
Profil du programme journalier
( : Confort, : Réduit)
Réduit :
Mettre le
bouton sur AUTO
1
2
3
4
5
6
7
L'appareil suit la programmation
Mettre le
bouton
sur AUTO
1
2
3
4
5
6
7
1
2
3
4
5
6
7
L'appareil suit la programmation
(ex : confort sur la zone 1,
réduit sur la zone 2)
Pour une dérogation sur la zone 2,
appuyer sur
Sur la zone 1, l'appareil fonctionne
en réduit jusqu'au prochain
changement du programme
Mettre le
bouton
sur PROG Z1
Pour modifier la programmation de la zone 2, mettre le bouton sur PROG Z2
et recommencer les opérations ci-dessus.
1
2
3
4
5
6
7
Le 1er créneau
horaire clignote
Ex.: Confort de 6h à 9h,
de 12h à 14h,
de 18h à 23h
Recommencer
pour chaque
créneau horaire
Validation et passage
au jour suivant.
Recommencer pour
chaque jour.
Mettre le
bouton
sur AUTO
1 h de confort
1 h de réduit
1
2
3
4
5
6
7
A partir
du mode
AUTO
Appui prolongé (environ 3 sec.)
jusqu'à afficher Ab 01
Réglage du nombre
de jours d'absence
Exemple :
Départ le 10 Janvier, retour
le 19 Janvier, indiquez 09 jours.
Le fonctionnement automatique sera
repris le 19 Janvier à 00H00.
Le décompte commence
Mettre le
bouton sur
Mettre le
bouton sur
Confort permanent
Mettre le
bouton sur
Mettre le
bouton sur
Hors gel permanent
Réduit permanent
Rien n'apparaît sur
l'écran du boîtier d'ambiance
Il n'y a pas d'alimentation
Vérifiez votre disjoncteur
Le bouton est sur la position
Cette fonction n'est pas valide sur ce produit.
Changez la position du bouton
Diagnostic /
Solutions
L'appareil affiche "PArA"
5
Ordre envoyé
par la centrale
Température correspondante
sur l'élément de chauffe
Confort
Réglage confort (molette thermostat)
Réduit
Réglage réduit ou -2˚C ou -3˚C par rapport
au réglage confort (selon modèle)
Hors Gel
Hors Gel fixe à 7˚C ou 8˚C (selon modèle)
ou
Arrêt
Arrêt du chauffage
Appui bref : Avance lente
Appui maintenu : Avance rapide
Mettre le
bouton sur
1
2
3
4
5
6
7
Chaque passage à 0h00
vous permet de changer de jour
4
Mise en veille hors période de chauffe.
