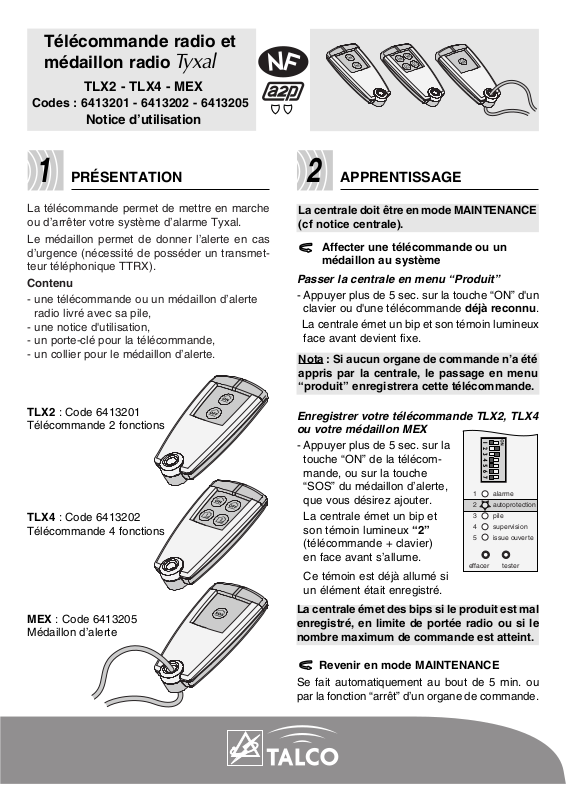

Page 1
La télécommande permet de mettre en marche
ou d’arrêter votre système d’alarme Tyxal.
Le médaillon permet de donner l’alerte en cas
d’urgence (nécessité de posséder un transmetteur téléphonique TTRX).
Contenu
- une télécommande ou un médaillon d’alerte
radio livré avec sa pile,
- une notice d'utilisation,
- un porte-clé pour la télécommande,
- un collier pour le médaillon d’alerte.
TLX2 : Code 6413201
Télécommande 2 fonctions
MEX : Code 6413205
Médaillon d’alerte
TLX4 : Code 6413202
Télécommande 4 fonctions
PRÉSENTATION
1
APPRENTISSAGE
2
Passer la centrale en menu “Produit”
- Appuyer plus de 5 sec. sur la touche “ON” d'un
clavier ou d'une télécommande déjà reconnu.
La centrale émet un bip et son témoin lumineux
face avant devient fixe.
Nota : Si aucun organe de commande n’a été
appris par la centrale, le passage en menu
“produit” enregistrera cette télécommande.
Affecter une télécommande ou un
médaillon au système
Enregistrer votre télécommande TLX2, TLX4
ou votre médaillon MEX
- Appuyer plus de 5 sec. sur la
touche “ON” de la télécommande, ou sur la touche
“SOS” du médaillon d’alerte,
que vous désirez ajouter.
La centrale émet un bip et
son témoin lumineux “2”
(télécommande + clavier)
en face avant s’allume.
Ce témoin est déjà allumé si
un élément était enregistré.
La centrale doit être en mode MAINTENANCE
(cf notice centrale).
Télécommande radio et
médaillon radio
TLX2 - TLX4 - MEX
Codes : 6413201 - 6413202 - 6413205
Notice d’utilisation
La centrale émet des bips si le produit est mal
enregistré, en limite de portée radio ou si le
nombre maximum de commande est atteint.
Revenir en mode MAINTENANCE
Se fait automatiquement au bout de 5 min. ou
par la fonction “arrêt” d’un organe de commande.
1
2
3
4
5
alarme
autoprotection
pile
supervision
issue ouverte
effacer tester
Page 2
En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte
et les images de ce document ne nous engagent qu’après confirmation par nos services.
TLX 270 0635 Rév.2
CARACTÉRISTIQUES
TECHNIQUES
5
- Portée radio :
champ libre : 200 à 300 m selon environnement
intérieur : selon environnement
- Fréquence radio : 868 MHz
- Alimentation : 1 pile lithium 3 Volts
type CR2032
- Consommation en veille : < 1 µA
- Consommation moyenne en émission : ≤ 15 mA
- Autonomie : 4 ans en utilisation normale
- Indice de protection : IP30
- Dimensions : 73,5 x 37,3 x 13 mm
- Température de fonctionnement : +5°C / +55°C
- Boîtier : ABS-PC - Poids (avec piles) : 23 gr
- NF&A2P type 2 - Certificat :
TLX2 : N° 112065-01 TLX4 : N° 112064-01
CNMIS S.A.S 16, avenue Hoche - 75008 PARIS
Tél. 01 53 89 00 40 - Fax. 01 45 63 40 63
e-mail : [email protected]
Marche totale
Pour mettre en surveillance totale
le système d'alarme.
Arrêt total
Pour mettre hors surveillance
le système d'alarme.
Marche partielle 1
Pour mettre en surveillance les détecteurs
affectés à la marche partielle “1”,
(par exemple : protection des parties “jour”
du lieu à protéger).
Marche partielle 2
Pour mettre en surveillance les détecteurs
affectés à la marche partielle “2”,
(par exemple : protection des parties “nuit”
du lieu à protéger).
Touche alerte
Pour déclencher une alarme d’urgence.
(par exemple : permet d’envoyer un appel
d’urgence avec un transmetteur téléphonique de la gamme Tyxal).
ON
- TLX2 possède les touches “ON” et “OFF”.
- TLX4 possède en plus, les touches
marche partielle “1” et “2”.
- MEX possède une seule touche “SOS”.
UTILISATION
3
La fin de vie de la pile est annoncée par un clignotement du témoin lumineux pendant 5 sec. à
chaque appui sur une des touches de la télécommande.
Pour remplacer la pile, il n’est pas nécessaire
que la centrale soit en mode Maintenance.
Pour changer la pile
2 - Ouvrir le capot.
témoin
lumineux
2
3 - Placer la pile lithium
neuve type CR2032
en respectant la
polarité indiquée.
3
- Refermer le capot puis visser.
Ne pas jeter la pile usagée, celle-ci sera récupérée sur le lieu d’achat.
1
1 - Enlever les 2 vis.
ALIMENTATION
4
1100 avenue de l'Europe - Parc d'Activité Albasud
BP 826 - 82008 MONTAUBAN Cedex
Tél. : 05 63 21 22 23 - Fax : 05 63 21 22 00
E-mail : [email protected] - Internet : www.talco.fr
Déclaration CE
OFF
1
1
2
SOS
