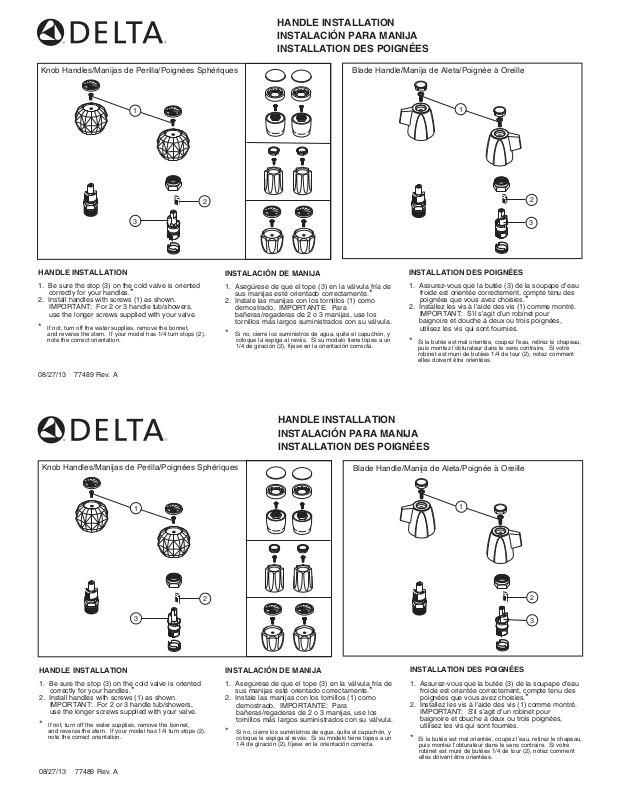

Delta W004966683 Installation & Assembly
HANDLE INSTALLATION
INSTALACIÓN PARA MANIJA
INSTALLATION DES POIGNÉES
Knob Handles/Manijas de Perilla/Poignées Sphériques
1
2
3
HANDLE INSTALLATION
1. Be sure the stop (3) on the cold valve is oriented
correctly for your handles.*
2. Install handles with screws (1) as shown.
IMPORTANT: For 2 or 3 handle tub/showers,
use the longer screws supplied with your valve.
* If not, turn off the water supplies, remove the bonnet,
and reverse the stem. If your model has 1/4 turn stops (2),
note the correct orientation.
08/27/13 77489 Rev. A
Blade Handle/Manija de Aleta/Poignée à Oreille
INSTALACIÓN DE MANIJA
1. Asegúrese de que el tope (3) en la válvula fría de
sus manijas esté orientado correctamente.*
2. Instale las manijas con los tornillos (1) como
demostrado. IMPORTANTE: Para
bañeras/regaderas de 2 o 3 manijas, use los
tornillos más largos suministrados con su válvula.
* Si no, cierre los suministros de agua, quite el capuchón, y
coloque la espiga al revés. Si su modelo tiene topes a un
1/4 de giración (2), fíjese en la orientación correcta.
1
2
3
INSTALLATION DES POIGNÉES
1. Assurez-vous que la butée (3) de la soupape d’eau
froide est orientée correctement, compte tenu des
poignées que vous avez choisies.*
2. Installez les vis à l’aide des vis (1) comme montré.
IMPORTANT: S’il s’agit d’un robinet pour
baignoire et douche á deux ou trois poignées,
utilisez les vis qui sont fournies.
* Si la butée est mal orientée, coupez l’eau, retirez le chapeau,
puis montez l’obturateur dans le sens contraire. Si votre
robinet est muni de butées 1/4 de tour (2), notez comment
elles doivent être orientées.
Knob Handles/Manijas de Perilla/Poignées Sphériques
1
2
3
HANDLE INSTALLATION
1. Be sure the stop (3) on the cold valve is oriented
correctly for your handles.*
2. Install handles with screws (1) as shown.
IMPORTANT: For 2 or 3 handle tub/showers,
use the longer screws supplied with your valve.
* If not, turn off the water supplies, remove the bonnet,
and reverse the stem. If your model has 1/4 turn stops (2),
note the correct orientation.
08/27/13 77489 Rev. A
HANDLE INSTALLATION
INSTALACIÓN PARA MANIJA
INSTALLATION DES POIGNÉES
Blade Handle/Manija de Aleta/Poignée à Oreille
INSTALACIÓN DE MANIJA
1. Asegúrese de que el tope (3) en la válvula fría de
sus manijas esté orientado correctamente.*
2. Instale las manijas con los tornillos (1) como
demostrado. IMPORTANTE: Para
bañeras/regaderas de 2 o 3 manijas, use los
tornillos más largos suministrados con su válvula.
* Si no, cierre los suministros de agua, quite el capuchón, y
coloque la espiga al revés. Si su modelo tiene topes a un
1/4 de giración (2), fíjese en la orientación correcta.
1
2
3
INSTALLATION DES POIGNÉES
1. Assurez-vous que la butée (3) de la soupape d’eau
froide est orientée correctement, compte tenu des
poignées que vous avez choisies.*
2. Installez les vis à l’aide des vis (1) comme montré.
IMPORTANT: S’il s’agit d’un robinet pour
baignoire et douche á deux ou trois poignées,
utilisez les vis qui sont fournies.
* Si la butée est mal orientée, coupez l’eau, retirez le chapeau,
puis montez l’obturateur dans le sens contraire. Si votre
robinet est muni de butées 1/4 de tour (2), notez comment
elles doivent être orientées.
H21s
A23s
A63s
sSpecify Finish
sEspecifíque el Acabado
sPrécisez le Fini
H28
RP2412
RP5885
WARNING:
SCRUBBING BUBBLES® BATHROOM
CLEANER and LYSOL® BASIN TUB AND
TILE CLEANER must not be used on the clear
knob handles and levers. Use of these cleaners
can result in cracked or severely damaged handles. If overspray gets onto the handles, immediately wipe them dry with a soft cotton cloth.
© 2006, Masco Corporation of Indiana
RP18373s
RP5885
H41s
H61s
RP18373s
RP5885
¡ADVERTENCÍA!
No se puede usar SCRUBBING BUBBLES®
BATHROOM CLEANER o LYSOL® BASIN
TUB AND TILE CLEANER en las manijas
transparentes redondos y de palanca. El uso
de estos productos pueden resultar en manijas
rajados o severamente dañados. Si estos productos caen sobre la manija, séquelo inmediatamente con una toalla de algodón suave.
© 2006, Masco Corporación de Indiana
RP18342s (H23)
RP18343s (H63)
RP5885
RP18340s (H23)
H23s
H63s
RP18341s (H63)
H48s
RP19659
RP5885
AVERTISSEMENT:
N’employez pas le nettoyant pour salle de
bain Scrubbing Bubbles
Lavabos, de Baignoires et de Carreaux Lysol
sur les manettes et les poignées sphériques
transparentes. Ces produits peuvent faire fissurer les poignées et les manettes ou les abîmer
gravement. Si ces poigneés ou ces manettes sont
aspergées accidentellement par l’un ou l’autre des
produits mentionnés, les essuyer immédiatement
à l’aide d’un chiffon de coton doux.
© 2006, Division de Masco Indiana
®
ni le Nettoyant de
®
sSpecify Finish
sEspecifíque el Acabado
sPrécisez le Fini
H28
RP2412
RP5885
WARNING:
SCRUBBING BUBBLES® BATHROOM
CLEANER and LYSOL® BASIN TUB AND
TILE CLEANER must not be used on the clear
knob handles and levers. Use of these cleaners
can result in cracked or severely damaged handles. If overspray gets onto the handles, immediately wipe them dry with a soft cotton cloth.
© 2006, Masco Corporation of Indiana
H21s
RP18373s
RP5885
H41s
H61s
RP18373s
RP5885
¡ADVERTENCÍA!
No se puede usar SCRUBBING BUBBLES®
BATHROOM CLEANER o LYSOL® BASIN
TUB AND TILE CLEANER en las manijas
transparentes redondos y de palanca. El uso
de estos productos pueden resultar en manijas
rajados o severamente dañados. Si estos productos caen sobre la manija, séquelo inmediatamente con una toalla de algodón suave.
© 2006, Masco Corporación de Indiana
08/27/13 77489 Rev. A
A23s
A63s
RP18342s (H23)
RP18343s (H63)
RP5885
RP18340s (H23)
H23s
H63s
RP18341s (H63)
H48s
RP19659
RP5885
AVERTISSEMENT:
N’employez pas le nettoyant pour salle de
bain Scrubbing Bubbles
Lavabos, de Baignoires et de Carreaux Lysol
sur les manettes et les poignées sphériques
transparentes. Ces produits peuvent faire fissurer les poignées et les manettes ou les abîmer
gravement. Si ces poigneés ou ces manettes sont
aspergées accidentellement par l’un ou l’autre des
produits mentionnés, les essuyer immédiatement
à l’aide d’un chiffon de coton doux.
© 2006, Division de Masco Indiana
®
ni le Nettoyant de
®
08/27/13 77489 Rev. A
