可程序顯示器系列
5011614002
200403-30
GS02
TP04G-AS1
使用手冊
注意事項
請在使用之前，詳細閱讀本使用說明書。
實施配線，務必關閉電源。
本機顯示操作面板防水，但對油污或具腐蝕性之液體不具防護作用，避免以尖銳之物品刮傷
面板使用時請注意。
本機輸入電源為直流 24V，不可連接於 RS-485 通訊口信號端，否則可能造成嚴重的損壞，
因此請在上電之前再次確認電源配線。
輸入電源切斷後，一分鐘之內，請勿觸摸內部電路。
本體上之接地端子 務必正確的接地，可提高產品抗雜訊能力。
利用原廠包裝附件之固定架，鎖緊面板固定螺絲時，請勿太緊以免造成機殼損壞。
銘牌說明
備註：MADE IN XXXXX 因應出廠處不同而印製不同，請依照實際機種上說明為準。
型號說明
TP 04 G AS 1 -
輸入電源規格
管制條碼及序號
產品型號
程序版本
保留
保留
TG：文字模式
：圖形模式
LCD
規格表示
系列名稱
Operation Panel
MODEL :
POW ER INPUT :
VX.XX
DELTA ELECTRONICS, INC MADE IN XXXXXXX
序號說明
TP04G-AS1
24VDC 3.5W
TP04GAS1T318002
TP04GAS 1 T 3 18 002
2003
T
：桃園
年
版本序號
製造序號
生產週次
生產年份
製造工廠
生產機種
1
外觀介紹
警示指示燈
LCM
顯示區
/
退出 取消鍵
複合功能鍵
面板功能說明
面板元件
警示指示燈(紅燈
RS-232 指示燈(黃燈) 傳送程序及使用 RS-232 通訊時持續閃爍。
RS-485 指示燈(綠燈) 使用 RS-485 通訊時持續閃爍。
狀態一：當啟動電源時，指示燈慢慢開始閃爍。
)
狀態二：當異常狀態發生，指示燈會重覆持續亮一秒並發出警報聲。
說
明
RS-232
RS-485
指示燈
指示燈
指令操作鍵
輸入鍵
功能鍵
退出/ 取消鍵 輸入值錯誤時可按此鍵，刪除文字敘述等。
UP/Pg Up：此鍵為向上方向鍵，可作為數值遞增輸入或換至上頁等操作。
Pg Do/DOWN：此鍵為向下方向鍵，可作為數值遞減輸入或換至下頁等
命令操作鍵
複合功能鍵 此鍵是搭配功能鍵 F0∼F9 及其他按鍵作為特殊功能的使用。
輸入鍵 當輸入值確認正確無誤時，即可按下此鍵。
功能鍵
Left：此鍵為左方向鍵，可作為選擇數值位置操作。
Right：此鍵為右方向鍵。可作為選擇數值位置操作。
F0/F5：在系統選單操作時可作為 0（F0）或 5（Shift+F0）的常數輸入
鍵，在使用者頁面時可由使用者定義其個別功能。
F1/F6：在系統選單操作時可作為 1（F1）或 6（Shift+F1）的常數輸入
鍵，在使用者頁面時可由使用者定義其個別功能。
F2/F7：在系統選單操作時可作為 2（F2）或 7（Shift+F2）的常數輸入
鍵，在使用者頁面時可由使用者定義其個別功能。
F3/F8：在系統選單操作時可作為 3（F3）或 8（Shift+F3）的常數輸入
鍵，在使用者頁面時可由使用者定義其個別功能。
F4/F9：在系統選單操作時可作為 4（F4）或 9（Shift+F4）的常數輸入
操作。
鍵，在使用者頁面時可由使用者定義其個別功能。
2
背面介紹
RS-232
+24V
0V
電池蓋
RS-485
擴展槽
+
外觀尺寸
正面圖（單位：mm）
97.00
[3.82]
背視圖（單位：mm）
147.00 [5.79]
右側圖（單位：mm）
85.00
[3.35]
嵌入開孔尺寸（單位：mm）
85
[3.35]
135~136.5[5.31~5.37]
Thickness Range 0.5~9mm
3

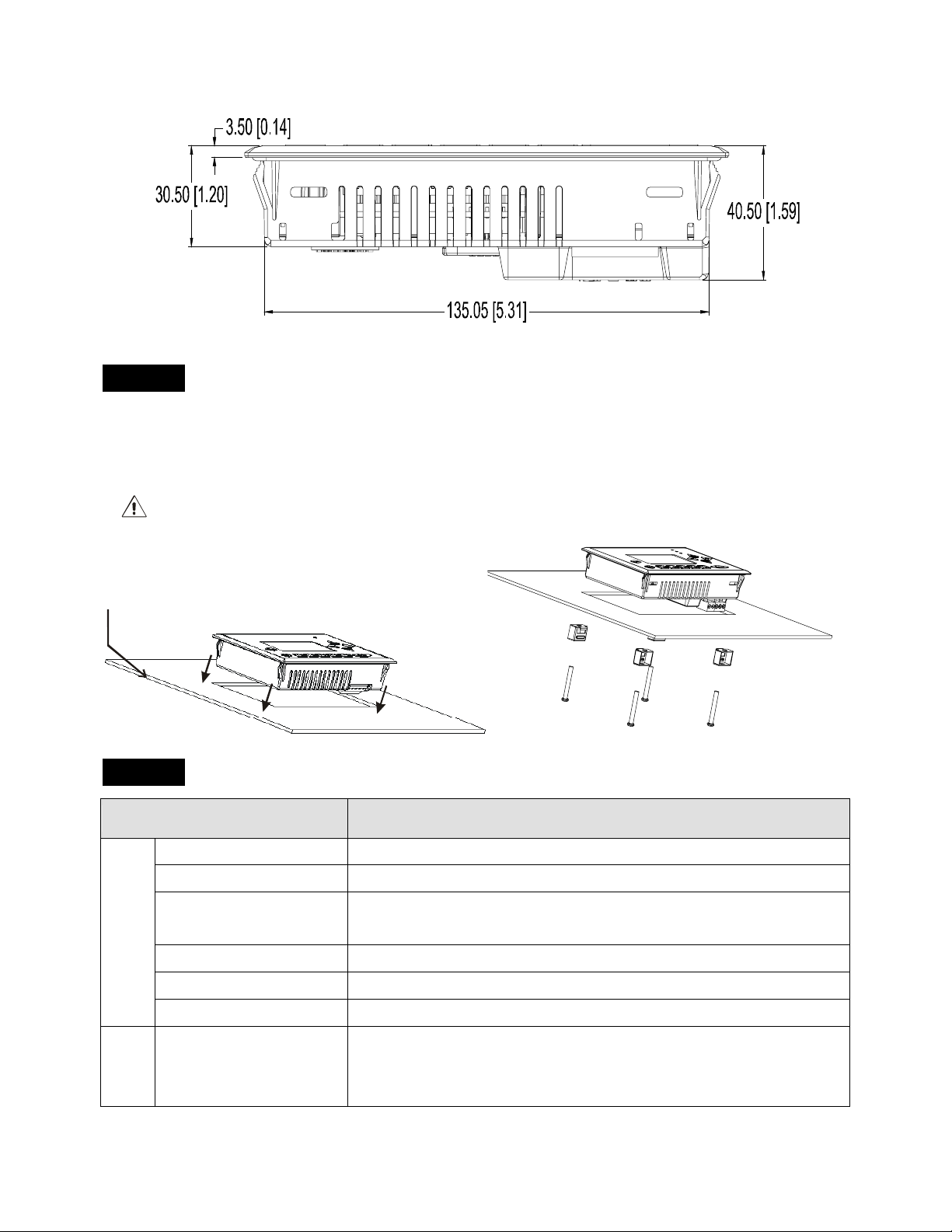

俯視圖（單位：mm）
安裝方式
人機介面安裝於控制盤的方法，請直接將人機由盤面的正面直接放入即可（嵌入式），若要固定更
牢固，可再利用原廠包裝附件之固定架，嵌入後蓋直接四端凹槽處固定，並上、下平均鎖緊面板固
定螺絲即可，如下圖為正確安裝：
固定螺絲時請以扭力：
（
4-5(kg-cm)
嵌入式
隔板厚度：
0.5~9.0mm
功能規格
項目
螢幕 STN-LCD
色彩 單色
顯
示
幕
背光
解析度
128X64
鎖緊，請勿超過此範圍以免破壞面板）
TP04G-AS1
背光自動關閉設定範圍 1∼99 分鐘
（設定值 0 為不關閉）（在常溫 25℃下壽命約 5 萬小時）
點
顯示範圍 67mm（W）X32mm（H）； 3.00”（對角線）
對比調整 10 段明暗調整
顯
示
幕
4
語言字型
ASCII：（頁碼 850）文字（包含歐洲字型）
台灣：（BIG 5 碼）繁體字型
中國：（GB2324-80 碼）簡體字型
項目
TP04G-AS1
顯
示
幕
顯
示
的
文
字
數
5X8 畫素字型 25 個字 X8 列
8X8 畫素字型 16 個字 X8 列
8X12 畫素字型 16 個字 X5 列
畫素字型
8X16
16
個字X4列
字型大小 ASCII：5X8，8X8，8X12，8X16
警示指示燈(紅燈) 電源啟動指示（亮/滅三次）/ 通訊不通警示 / 使用者程序指定
RS-232 指示燈(黃燈) 傳送程序及使用 RS-232 通訊時持續閃爍
RS-485 指示燈(綠燈) 使用 RS-485 通訊時持續閃爍
程序記憶 256KB 快閃記憶體
非同步傳送方式：RS-232 資料長度：7 或 8 個位元
串列通訊接口
停止位元：1 或 2 個位元 極性：None/Odd/Even
外
（COM1）
傳送速度：9600bps~115200bps
部
介
擴展通訊接口
非同步傳送方式：
RS-485
資料長度：7或8個位元
停止位元：1 或 2 個位元 極性：None/Odd/Even
面
（COM2）
傳送速度：
9600bps~115200bps
擴展槽 1更新韌體版本2程序複製卡插槽
電池蓋 可由此更換人機直流 3V 電池
5Pin 脫落式端子 包含直流電源 24V 輸入及 RS-485 通訊輸入
電氣規格
項目/ 機型 TP04G-AS1
顯示器 單色 STN LCD
顯示面積 67mm（W）X32mm（H）； 3.00”（對角線）
顯示解析度
LCD 對比調整 軟體設定，使用功能表內按鍵調整
LCD 背燈型式 LED 背燈：自動關閉設定
功能鍵/ 數字鍵 F0~F9, ESC, SHIFT, ENTER 及方向鍵
外接電源 24V（3.5W Max.）
記憶體容量 256K Byte
中央處理單元
(CPU) Hitachi HD64F3064F
系統 R A M 32K Byte
通訊介面 Com1：RS-232 Com2：RS-485
128X64：5X8 英文字 25X8 個；8X8 中文字 16X8 字
8X12 中文字 16X5 字；8X16 中文字 16X4 字
前面板防水等級 IP65/NEMA4
硬體使用溫度 0~50℃；相對濕度 20-90﹪RH（不可凝結）
硬體儲藏溫度 -20~60℃
耐震動 0.5mm 位移, 10-55Hz, X, Y, Z 三方向各兩小時
5
項目/機型
耐衝擊 10G, 11ms 從 X, Y, Z 三方向各三次
RF 輻射測試 CISPR22, Class A
靜電放電測試 EN61000-4-2/1995
耐 RF 輻射度測試 EN61000-4-3/1995
高頻暫態測試 EN61000-4-4/1995
重量／外型尺寸 0.24kg；147×97×35.5mm(寬(W)×高(H)×厚(D))
冷卻方式 空氣對流自然冷卻
TP04G-AS1
程序複製卡功能說明
（適用程序版本：V1.04 以上）
TP04 提供使用者程序、系統功能及密碼複製的程序複製卡功能(Seed Function)，它可將整台人機
所設定的環境功能及內含的應用程序，利用程序複製卡，快速地完全複製到另一台人機，節省許多
時間及人力，其操作方法如下述步驟：
定義：程序複製卡（Program Copy Card）PCC；人機（TP Series）TP
步驟一 將程序複製卡上的開關切到
步驟二 將程序複製卡插入 TP 背面擴展槽 將程序複製卡插入 TP 背面擴展槽
步驟三 輸入電源至 TP 輸入電源至 TP
步驟四 螢幕上顯示移除程序複製卡且重新上電 螢幕上顯示移除程序複製卡且重新上電
人機顯示訊息
若TP的機型與程序複製卡內含程序機型不符，TP會
(TPPCC) (PCCTP)
TPPCC
(TPPCC) (PCCTP)
將程序複製卡上的開關切到
若程序複製卡內未含程序，TP 會顯示 The
PCCTP
顯示TP series and PCC is different Press Enter to
Confirm TP seriesPCC Press Esc to Exit
傳輸中，TP 會顯示 TP PCC series Please wait！ 傳輸中，TP 會顯示 PCCTP series Please
傳輸完成，TP會顯示
Reboot
Please Remove the PCC and
PCC is Empty PCCTP series is illegal
wait！
傳輸完成，TP會顯示
PCC and Reboot
Please Remove the
密碼功能說明
1. 當使用者進入 TP04 設定之密碼設定選項啟用密碼後忘記密碼時，有一組萬用碼 8888，任何使
用者之密碼皆可以此組萬用碼解除設定，但 TP04 內程序會全部被清除，且 TP04 設定將回歸出
廠值，請謹慎使用。
2. 密碼字符可使用 0∼9、A∼Z，以功能鍵 F0∼F4 輸入，方法如下：
F0/F5：將依序 0→5→A→B→C→D→E→F→0 循環。
6
F1/F6：將依序 1→6→G→H→I→J→K→1 循環。
F2/F7：將依序 2→7→L→M→N→O→P→2 循環。
F3/F8：將依序 3→8→Q→R→S→T→U→V→3 循環。
F4/F9：將依序 4→9→W→X→Y→Z→4 循環。
硬體操作介紹
欲啟動 TP04 需輸入 24V 直流電源，接上電源之後，會先進入開機畫面，接著即進入使用者
所編輯的應用程序，按住退出/取消鍵（Esc）5 秒後，可回到系統選單，系統選單有五個主選項：
下載程序
上傳程序
拷貝程序 兩台 TP04 可互相傳送程序和資料，內含兩個子選單：
TP04 設定 用來更改 TP04 的內容值，內含 8 個子選項，分述如下：
從電腦 TPEdit 軟體下傳應用程序至 TP04 ，使用串列通訊接口 (COM1)
RS-232，請選用 DVPACAB530 連接電纜線連接。
從 TP04 上傳應用程序至電腦 TPEdit 軟體，使用串列通訊接口 (COM1)
RS-232
1：傳送程序； 2：接收程序
當互傳程序和資料時，需先設定一台為接收程序模式，再設另一台為傳送程序模
式，使用擴展通訊接口（COM2）RS-485，請以雙絞線從擴展通訊接口連接兩
台 TP04。
1. 通訊協定：可設定「TP04 站號」、「PLC 控制接口」及「RS-232」、「RS-485」
2. 明暗對比：調整 LCM 螢幕顯示的對比亮度。
3. 背光省電：調整綠色背光 LED 自動關閉的時間，設定範圍 00~99 分鐘，若
，請選用
通訊內容。
DVPACAB530
連接電纜線連接。
PLC 連線
運行程序
設定為 00 分鐘即代表背光 LED 永遠開啟。
4. 日期時間：設定 TP04 內建 RTC 的年、月、日、時、分、秒、星期等資料，
並顯示內部電池容量。
5. 蜂鳴器：設定蜂鳴器為正常模式或靜音模式。
6. 語系設定：可設定使用語言為英文、繁體中文、簡體中文或使用者自定。
7. 密碼設定：設定新密碼及是否啟用密碼功能，若啟用密碼功能則在進入任一
項系統選單指令，會要求輸入密碼。密碼出廠設定值為 1234。
8. 開機畫面：選擇 TP04 內定，會顯示 TP04 內定的開機畫面，選擇使用者自
定，使用者可由 TPEdit 軟體設計下載至 TP04，顯示自訂開機畫面。
依據使用者設定之 PLC 控制接口有下列 2 種選擇：
使用
1.
DVPACAB230 連接電纜線連接 PLC 之 RS-232C 程序通訊輸出入口。
使用擴展通訊接口（
2.
之 RS-485 通訊口。
運行啟動從 TPEdit 下載或其他 TP04 傳送的應用程序，當進入運行程序後可經
由退出/取消鍵(Esc)按住 5 秒後回到系統選單。
之串列通訊接口（
TP04
COM1）RS-232
COM2）RS-485
，選用
，請以雙絞線從擴展通訊接口連接
DVPACAB215
或
PLC
7
通訊連接線配線圖
TP04G 程序規劃∼使用連接電纜線 DVPACAB530
PC TP04G
ON PC (RS-232)
5
9
6
1
ON TP04G
1
9 PIN D-SUB
6
9
5
RX
TX
1
2
3
4
5
6
7
8
9
GND
9 PIN D-SUB
1
RX
2
3
TX
4
5
6
7
8
9
TP04G 與 DVP-PLC 連線∼使用連接電纜線 DVPACAB215(1.5 公尺)或 DVPACAB230(3.0
公尺，無 25 Pin D-SUB)
PC TP04G
或
1313
PLC(DVPACAB215)
25 PIN D-SUB
1414
11
5
9
6
1
9 PIN D-SUB
8 PIN MINI DIN
ON PLC
PC TP04G
或
5
9
6
1
9 PIN D-SUB
PC TP04G
或端
25 PIN D-SUB
母座
Pin 2:TX
Pin 3:RX
Pin 7:GND
9 PIN D-SUB
母座
Pin 2:RX
Pin 3:TX
Pin 5:GND
PLC(DVPACAB230)
6
8
20
4
5
GND
7
TX
2
RX
3
1
2
3
4
5
6
7
8
9
8 PIN MINI DIN
ON PLC
ON PLC
8 PIN MINI DIN
5
8
4
5
8
7
4
6
3
Pin 1,2:5V
2
1
Pin 3,6,8:GND
Pin 4:RX
Pin 5:TX
Pin 7:+24V
8
