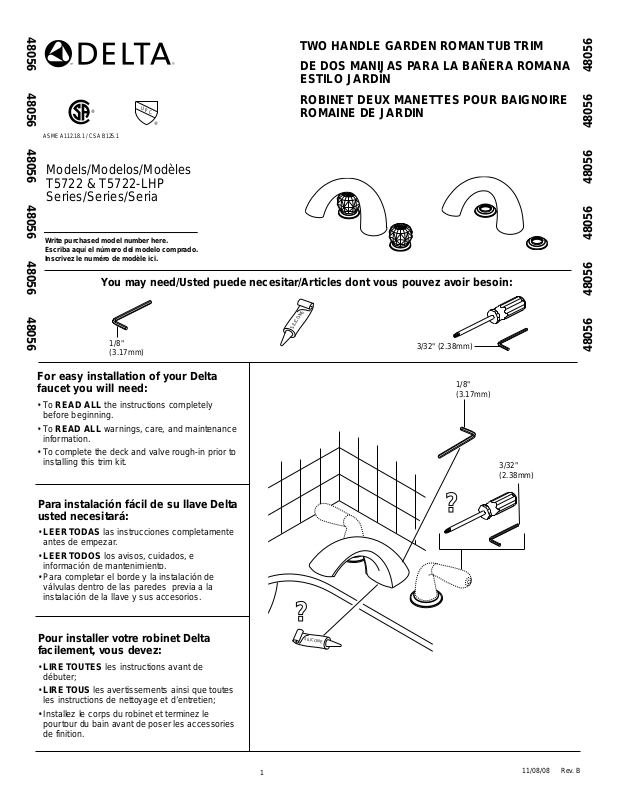

Delta T5722, T5722-LHP User Manual
Para instalación fácil de su llave Delta
usted necesitará:
• LEER TOD AS las instrucciones completamente
antes de empezar.
• LEER TODOS los avisos, cuidados, e
información de mantenimiento.
• Para completar el borde y la instalación de
válvulas dentro de las paredes previa a la
instalación de la llave y sus accesorios.
For easy installation of your Delta
faucet you will need:
•To READ ALL the instructions completely
before beginning.
•To READ ALL warnings, care, and maintenance
information.
• To complete the deck and valve rough-in prior to
installing this trim kit.
Pour installer votre robinet Delta
facilement, vous devez:
• LIRE TOUTES les instructions avant de
débuter;
• LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d’entretien;
• Installez le corps du robinet et terminez le
pourtour du bain avant de poser les accessories
de finition.
TWO HANDLE GARDEN ROMAN TUB TRIM
DE DOS MANIJAS PARA LA BAÑERA ROMANA
ESTILO JARDÍN
ROBINET DEUX MANETTES POUR BAIGNOIRE
ROMAINE DE JARDIN
1
®
U
P
C
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
Models/Modelos/Modèles
T5722 & T5722-LHP
Series/Series/Seria
You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:
SILICONE
1/8"
(3.17mm)
3/32" (2.38mm)
1/8"
(3.17mm)
3/32"
(2.38mm)
??
48056 48056 48056 48056 48056 48056
48056 48056 48056 48056 48056 48056
??
11/08/08 Rev. B
ASME A112.18.1 / CSA B125.1
®
S
IL
IC
O
N
E
2
48056 Rev. B
S
IL
IC
O
N
E
3
2
1
A.
B.
C.
1
1
Install handles. If you are installling Cross or Lever handles, and your
model has plastic stems (1), be sure to install the retention screws (2)
into the stems prior to installing the handles. NOTE: If either handle
does not rotate the correct direction, do the following:
1. Be sure that the end valves are installed correctly (with the Hot valve
on the LEFT and both inlet tubes installed AWAY from the spout).
2.Turn off the water supplies and remove the handle, bonnet nut, and stem unit.
3. Refer to the Maintenance Section (page 4) for correct stem unit
orientation and re-assemble.
C.
NOTE:The deck and valve rough-in must be finished before installing the trim kit.
Retirez le capuchon protecteur (1) et jetez-le. Montez les embases (2)
avec leur joint (3) sur les soupapes (4).Note–Si vous utilisez le néce-
saaire d'installation RP18235 pour carreaux de céramique, jetez les joints
noirs et appliquez de composé d'étanchéité a la silicone sous les embases.
A.
NOTE : Accessoires de finition de robinet à deux poignées pour bain romain.
Montez les poignées. Si vous installez des poignées cruciformes ou des
manettes et que votre modèle de robinet est muni d'obturateurs (1) en
plastique, assurez-vous de poser les vis de retenue (2) dans les obturateurs avant d'installer les poignées (ou les manettes).NOTE : Si une des
poignées ne tourne pas dans le bon sens, faites ce qui suit :
1. Assurez-vous que les soupapes sont installées correctement (la
soupape d’eau chaude se trouve à GAUCHE et les deux tubes
d’entrée sont du côté OPPOSÉ à celui du bec).
2. Coupez l’alimentation en eau et enlevez la poignée, le chapeau fileté
et l’obturateur.
3. Consultez la section “Entretien” (page 4) pour corriger l’orientation de
l’obturateur, puis reposez les éléments.
C.
Desatornille la tapa de prueba (1) y descártela. Atornille las bases (2)
con empaque (3) sobre las válvulas finales (4). Nota: Para aplicaciones
en losa gruesa que requieren RP18235, instalación de válvulas dentro de
las paredes, descarte los empaques negros y utilice silicón debajo de
las bases.
Utilizando sellador de silicón (1) debajo del tubo de salida (2), instale este
tubo en el adaptador del tubo de salida (3). Asegúrese que el tubo de
salida esté apoyandose firmemente en el borde.Instale el tor nillo de ajuste
(4) y apriete para asegurar el tubo de salida (2). Instroduzca el botón del
tapón (5). Quite el exceso de sellador.
B.
A.
NOTA: El borde y la instalación de las válvulas en las paredes deben de estar terminados antes de instalar la llave y sus accesorios.
4
4
2
3
5
4
2
1
3/32" (2.38 mm)
3/32 po
Unscrew the test cap (1) and discard. Screw bases (2) with gaskets (3)
over end valves (4). Note: For tile applications that use the RP18235
Thick Tile Rough-In, discard the black gaskets and use silicone under
the bases.
Using silicone sealant (1) under the spout (2), install the spout on the
spout adapter (3). Be sure the spout is resting firmly on the deck. Install the
set screw (4) and tighten to secure the spout (2). Insert the plug button (5).
Remove the excess sealant.
B.
A.
Instale las llaves.Si usted está instalando manijas tipo cruz o palanca, y
su modelo tiene espigas de plástico (1), asegúrese de instalar los tornillos de retención (2) en las espigas antes de instalar las manijas. NOTA:
Si cualquiera de las manijas/ manerales no gira en la dirección
correcta, haga lo siguiente:
1. Asegúrese de que las válvulas finales estén instaladas correctamente
(con la válvula caliente en la izquierda y ambos tubos de entrada estén
instalados AL CONTRARIO del tubo de salida)
2. Cierre los suministros de agua y quite la manija, capuchón, y la unidad
de la espiga.
3.Vea la Sección de Mantenimiento (página 4) para obtener la
orientación correcta de la unidad de la espiga y ensamble de nuevo.
C.
Appliquez du composé d' étanchéité à la silicone (1) sous le bec (2), puis
montez celui-ci bec sur l’adaptateur (3) du bec. Appuyez le bec solidement
sur le pourtour du bain. Montez la vis de blocage (4) et serrez-la pour
immobiliser le bec (2). Bouchez le trou à l'aide de capuchon (5). Enlevez le
surplus de composé d'étanchéité.
B.
