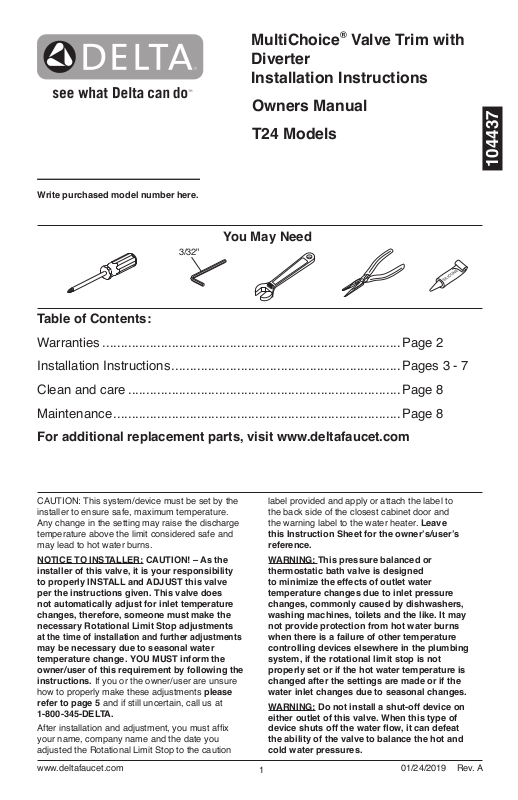

Page 1

MultiChoice® Valve Trim with Diverter Installation Instructions

Owners Manual T24 Models

Write purchased model number here.

You May Need

3/32"

Table of Contents:

Warranties ..................................................................................Page 2

Installation Instructions ............................................................... Pages 3 - 7

Clean and care ........................................................................... Page 8

Maintenance ............................................................................... Page 8

104437

For additional replacement parts, visit www.deltafaucet.com

CAUTION: This system/device must be set by the installer to ensure safe, maximum temperature. Any change in the setting may raise the discharge temperature above the limit considered safe and may lead to hot water burns.

NOTICE TO INSTALLER: CAUTION! – As the installer of this valve, it is your responsibility to properly INSTALL and ADJUST this valve per the instructions given. This valve does not automatically adjust for inlet temperature changes, therefore, someone must make the necessary Rotational Limit Stop adjustments at the time of installation and further adjustments may be necessary due to seasonal water temperature change. YOU MUST inform the owner/user of this requirement by following the instructions.

how to properly make these adjustments

refer to page 5 1-800-345-DELTA.

After installation and adjustment, you must afx

your name, company name and the date you adjusted the Rotational Limit Stop to the caution

www.deltafaucet.com 01/24/2019 Rev. A

If you or the owner/user are unsure

please

and if still uncertain, call us at

label provided and apply or attach the label to the back side of the closest cabinet door and the warning label to the water heater.

this Instruction Sheet for the owner’s/user’s

reference. WARNING: This pressure balanced or

thermostatic bath valve is designed to minimize the effects of outlet water temperature changes due to inlet pressure changes, commonly caused by dishwashers, washing machines, toilets and the like. It may not provide protection from hot water burns when there is a failure of other temperature controlling devices elsewhere in the plumbing system, if the rotational limit stop is not properly set or if the hot water temperature is changed after the settings are made or if the water inlet changes due to seasonal changes.

WARNING: Do not install a shut-off device on either outlet of this valve. When this type of

device shuts off the water ow, it can defeat

the ability of the valve to balance the hot and cold water pressures.

Leave

Page 2

Limited Warranty on Delta® Faucets

Parts and Finish. All parts (other than electronic parts and batteries) and finishes of this Delta® faucet are warranted to

the original consumer purchaser to be free from defects in material and workmanship for as long as the original consumer purchaser owns the home in which the faucet was first installed. For commercial purchasers, the warranty period is ten (10) years for multi-family residential (apartments and condominiums) and five (5) years for all other commercial uses, in each case from the date of purchase.

Electronic Parts and Batteries (if applicable). Electronic parts (other than batteries), if any, of this Delta ranted to the original consumer purchaser to be free from defects in material and workmanship for five (5) years from the date of purchase or, for commercial purchasers, for one (1) year from the date of purchase. No warranty is provided on batteries.

What We Will Do. Delta Faucet Company will repair or replace, free of charge, during the applicable warranty period (as described above), any part or finish that proves defective in material and/or workmanship under normal installation, use and service. If repair or replacement is not practical, Delta Faucet Company may elect to refund the purchase price in exchange for the return of the product. These are your exclusive remedies.

What Is Not Covered. Any labor charges incurred by the purchaser to repair, replace, install or remove this product are not covered by this warranty. Delta Faucet Company shall not be liable for any damage to the faucet resulting from reasonable wear and tear, outdoor use, misuse (including use of the product for an unintended application), freezing water, abuse, neglect or improper or incorrectly performed installation, maintenance or repair, including failure to follow the applicable care and cleaning instructions. Delta Faucet Company recommends using a professional plumber for all installation and repair of faucets. We also recommend that you use only genuine Delta

What You Must Do To Obtain Warranty Service or Replacement Parts. A warranty claim may be made and replacement parts may be obtained by calling 1 800 345 DELTA (3358) or by contacting us by mail or online as follows (please include your model number and date of purchase):

In the United States and Mexico: In Canada: Delta Faucet Company Masco Canada Limited, Plumbing Group Product Service Technical Service Centre 55 E. 111th Street 350 South Edgeware Road Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1 Attention: Customer Solutions Attention: Customer Service

www.deltafaucet.com/service-parts/contact-us http://www.deltafaucet.ca/customersupport/assistance.html

Proof of purchase (original sales receipt) from the original purchaser must be made available to Delta Faucet Company for all warranty claims unless the purchaser has registered the product with Delta Faucet Company. This warranty applies only to Delta® faucets manufactured after January 1, 1995 and installed in the United States of America, Canada and Mexico.

Limitation on Duration of Implied Warranties. TO THE EXTENT PERMITTED BY LAW, ANY IMPLIED WARRANTY, INCLUDING THE IMPLIED WARRANTIES OF MERCHANTABILITY AND OF FITNESS FOR A PARTICULAR PURPOSE, IS LIMITED TO THE STATUTORY PERIOD OR THE DURATION OF THIS WARRANTY, WHICHEVER IS SHORTER. Some states/provinces do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.

Limitation of Special, Incidental or Consequential Damages. DELTA FAUCET COMPANY SHALL NOT BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING LABOR CHARGES TO REPAIR, REPLACE, INSTALL OR REMOVE THIS PRODUCT), WHETHER ARISING OUT OF BREACH OF ANY EXPRESS OR IMPLIED WARRANTY, BREACH OF CONTRACT, TORT, OR OTHERWISE. DELTA FAUCET COMPANY SHALL NOT BE LIABLE FOR ANY DAMAGE TO THE FAUCET RESULTING FROM REASONABLE WEAR AND TEAR, OUTDOOR USE, MISUSE (INCLUDING USE OF THE PRODUCT FOR AN UNINTENDED APPLICATION), FREEZING WATER, ABUSE, NEGLECT OR IMPROPER OR INCORRECTLY PERFORMED INSTALLATION, MAINTENANCE OR REPAIR, INCLUDING FAILURE TO FOLLOW THE APPLICABLE INSTALLATION, CARE AND CLEANING INSTRUCTIONS. Some states/provinces do not allow the exclusion or limitation of special, incidental or consequential damages, so the above limitations and exclusions may not apply to you. Notice to residents of the State of New Jersey: The provisions of this warranty, including its limitations, are intended to apply to the fullest extent permitted by the laws of the State of New Jersey.

Additional Rights. This warranty gives you specific legal rights, and you may also have other rights which vary from state/ province to state/province.

replacement parts.

This is Delta Faucet Company’s exclusive written warranty and the warranty is not transferable. If you have any questions or concerns regarding our warranty, please contact us as provided above or view our Warranty

FAQs at www.deltafaucet.com.

faucet are war-

104437 Rev. A

Page 3

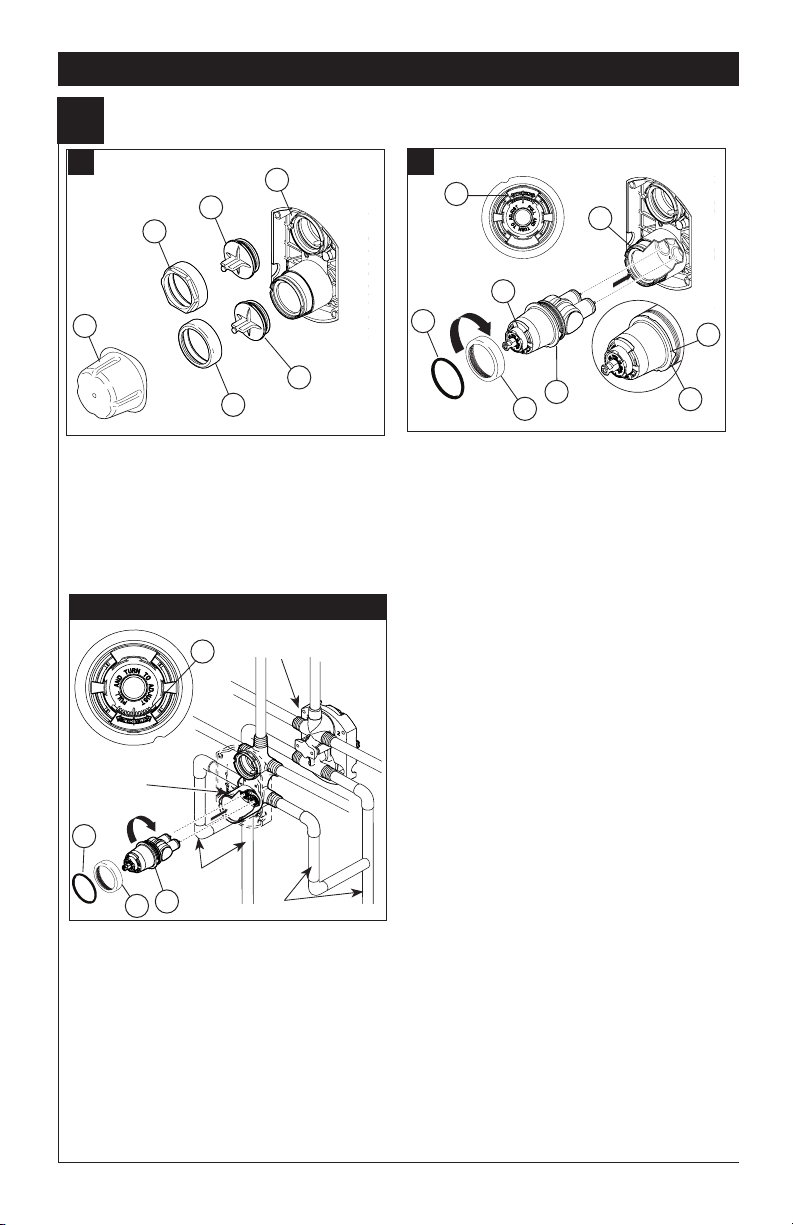

Cartridge Installation

Installation

Turn off water supplies.

bonnet nuts (2) and test caps (3) from the rough-in body (4). Place a bucket or small container over the front of the valve body and slowly open the water

supplies to ush any debris from the supply

lines before installing the cartridge. Turn the water supplies back off.

Remove cover (1),

Back to back Installation

Normal Installation (changes not required)

Rotate valve cartridge (1) so the words “HOT COLD” (2) appear on the top. Insert cartridge assembly into rough-in body. Make sure the key (3) on the cartridge is fully engaged with the slot in the brass body (4). Insert bonnet nut (5) on the cartridge and thread onto the body. Hand tighten securely. Slide o-ring (6) over cartridge and bonnet.A light coating of plumbers grease applied to o-rings may aid in assembly.

Reverse Installation

Cold

For the exceptions of back to back or reverse installations (hot on right and cold on left) only: Rotate valve cartridge (1) so “HOT COLD” (2) appears on the bottom. Apply silicone lube to the three o-rings shown above to make the cartridge easier to install and remove from the rough-in body. Install the cartridge making sure that the keys are fully engaged with the slot in the rough-in body (see step B). Slide o-ring (4) and bonnet nut (3) over the cartridge and thread onto the rough-in body. Hand tighten securely.

Hot

104437 Rev. A

Page 4

Installation

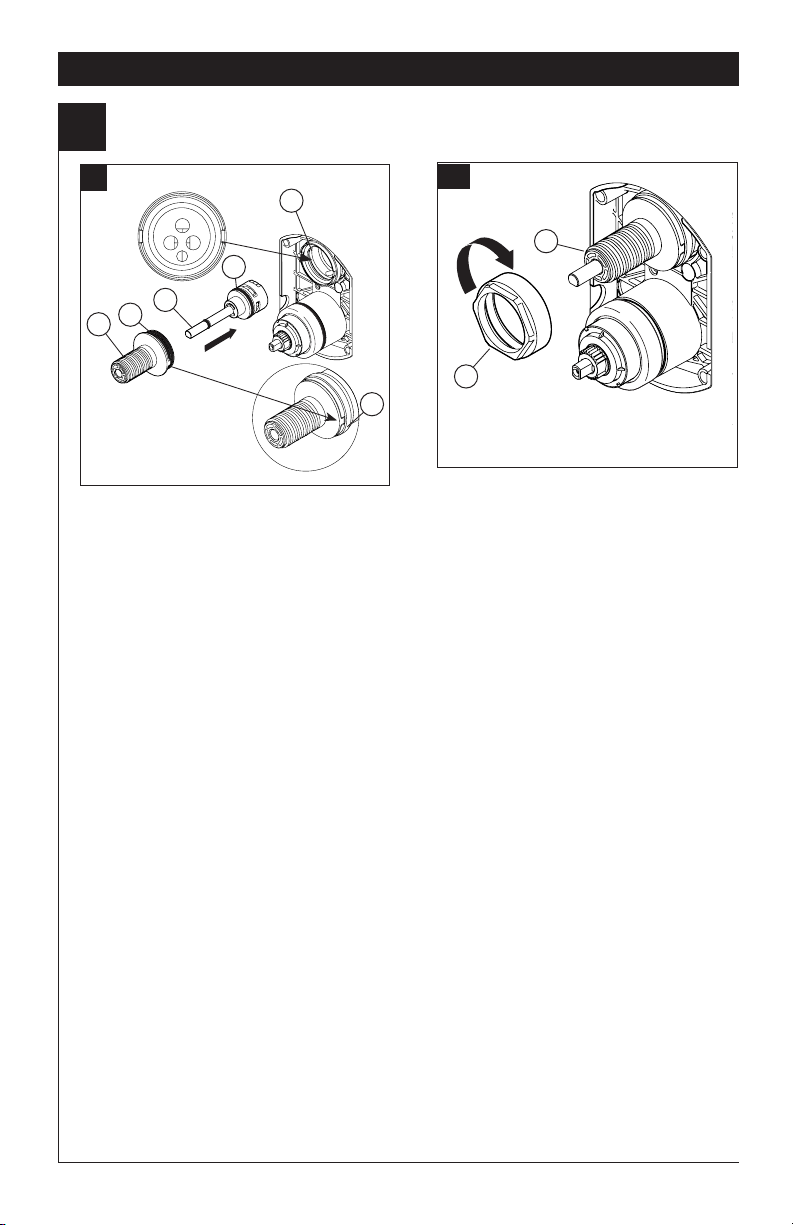

Diverter Cartridge Installation

FOR DIVERTER CARTRIDGE INSTALLATION:

Apply silicone lube to the o-ring (2) to make the diverter sleeve (3) easier to install diverter cartridge.

applied to o-rings (4) may aid in assembly.

Install diverter cartridge (1) assuring that the locating pin on the bottom of the cartridge aligns with mating hole in rough-in body. Slide diverter sleeve (3) over cartridge stem aligning tabs on the diverter sleeve with slots in rough-in body (5).

A light coating of plumbers grease

For Bonnet Installation

Slide bonnet nut (1) over diverter sleeve (2) and thread into rough-in body. Hand tighten securely.

104437 Rev. A

Page 5

Installation

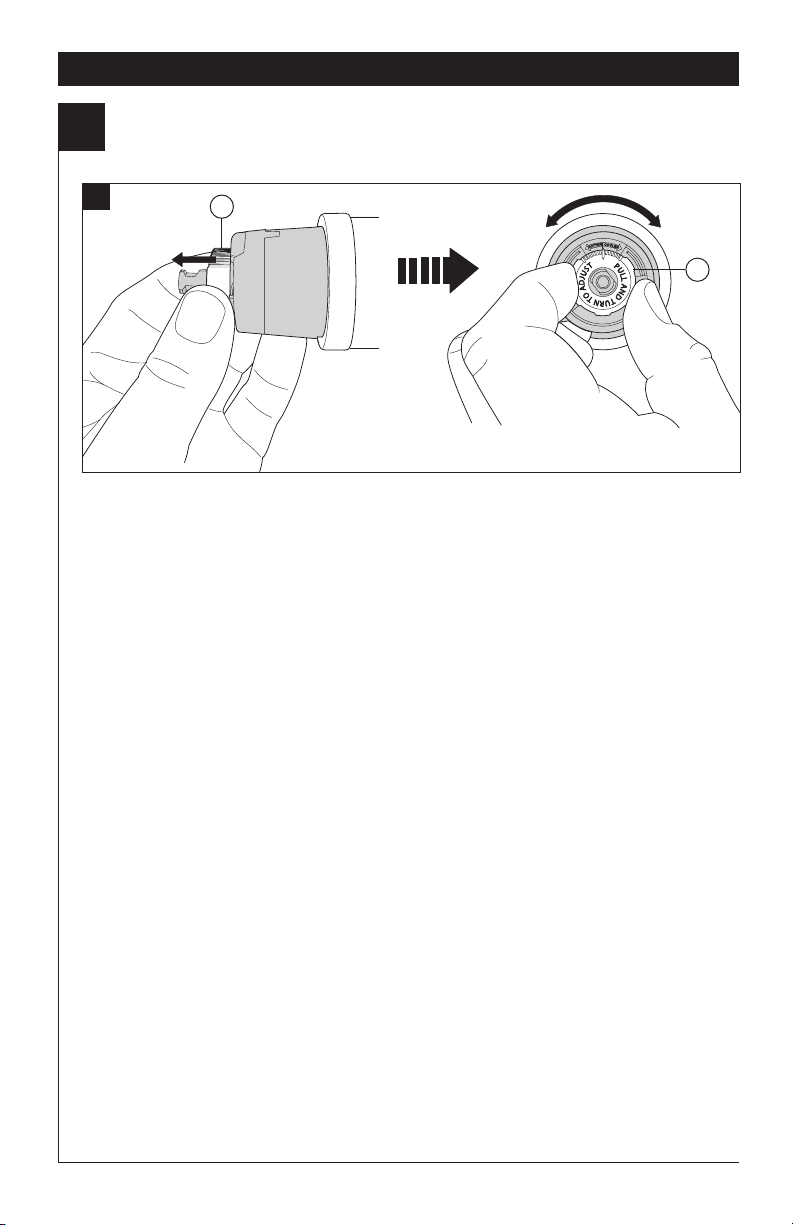

Adjusting the Rotational Limit Stop

IMPORTANT:

The Rotational Limit Stop is used to limit the amount of hot water available such that, if set properly, a scald injury is less likely to occur if the handle accidentally is rotated all the way to “hot”

when a person is showering. The rst position

allows the

the cold water in the system. In the rst position

the water will be the coldest possible when the handle is turned all the way to hot. As you move the Rotational Limit Stop counterclockwise, you progressively add more and more hot water in the mix. The last position to the left will result in the greatest amount of hot water to the mix, and the greatest risk of scald injury if someone accidentally turns the valve handle all the way to the hot side while showering.

WARNING: In some instances, setting the Rotational Limit Stop in the hottest position (full counterclockwise) could result in scald injury. It is necessary to adjust the Rotational Limit Stop so that the water coming out of the valve will not scald the user when the handle of the valve is rotated to the hot side.

• According to the majority of industry standards, the maximum allowable temperature of the water exiting the valve is 120°F (Your local plumbing codes may require a water temperature less than 120°F).

• The Rotational Limit Stop may need to be readjusted seasonally if the inlet water temperature changes. For example, during the winter, the cold water temperature is colder than it is during the summer which could result in varying outlet temperatures. A water temperature for a comfortable bath or shower is typically between

LEAST

amount of hot water to mix with

Hotter

90°F - 110°F.

• Run the water so that the cold water is as cold as it will get and hot water is as hot as it will get. Place the handle on the stem (see page 8, step 4C) and rotate the handle counterclockwise until the handle stops.

• Place a thermometer in a plastic tumbler and hold in the water stream. If the water temperature is above 120°F, the Rotational Limit Stop must be repositioned clockwise to decrease valve outlet water temperature to less than 120°F or to meet the your local plumbing codes.

• To adjust the temperature of the water coming out of the valve, pull the white Rotational Limit Stop (1) outward and rotate. Clockwise rotation will decrease the outlet temperature, counterclockwise rotation will increase the outlet temperature. Temperature change per tooth (notch) could be 4° - 16°F based on inlet water conditions. Repeat as

necessary. When nished, make sure that the

Rotational Limit Stop is fully retracted into the seated position.

Rotational Limit Stop apart.

• MAKE SURE COLD WATER FLOWS FROM THE VALVE FIRST. MAKE SURE WATER FLOWING FROM THE VALVE AT THE HOTTEST FLOW POSSIBLE DOES NOT EXCEED 120°F OR THE MAXIMUM ALLOWED BY YOUR LOCAL PLUMBING CODE.

WARNING: Do not take the

Cooler

requirements of

104437 Rev. A

Page 6

Installation

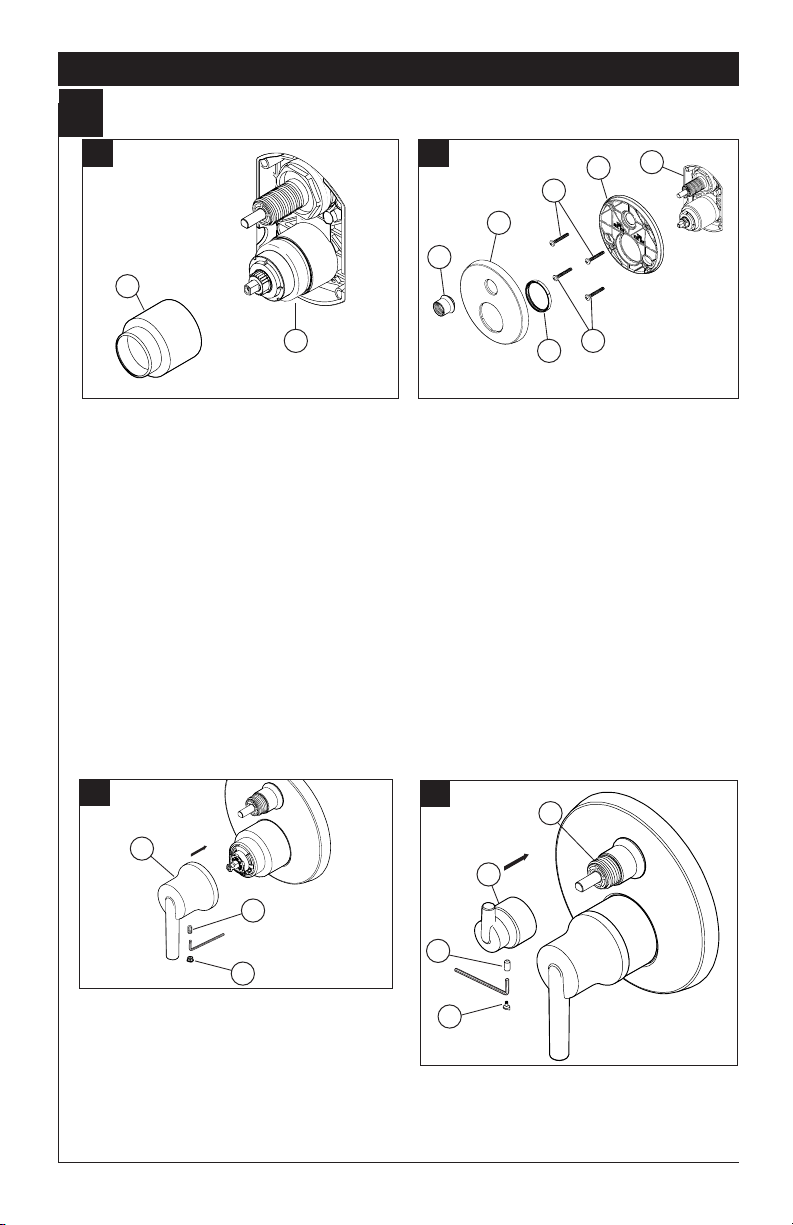

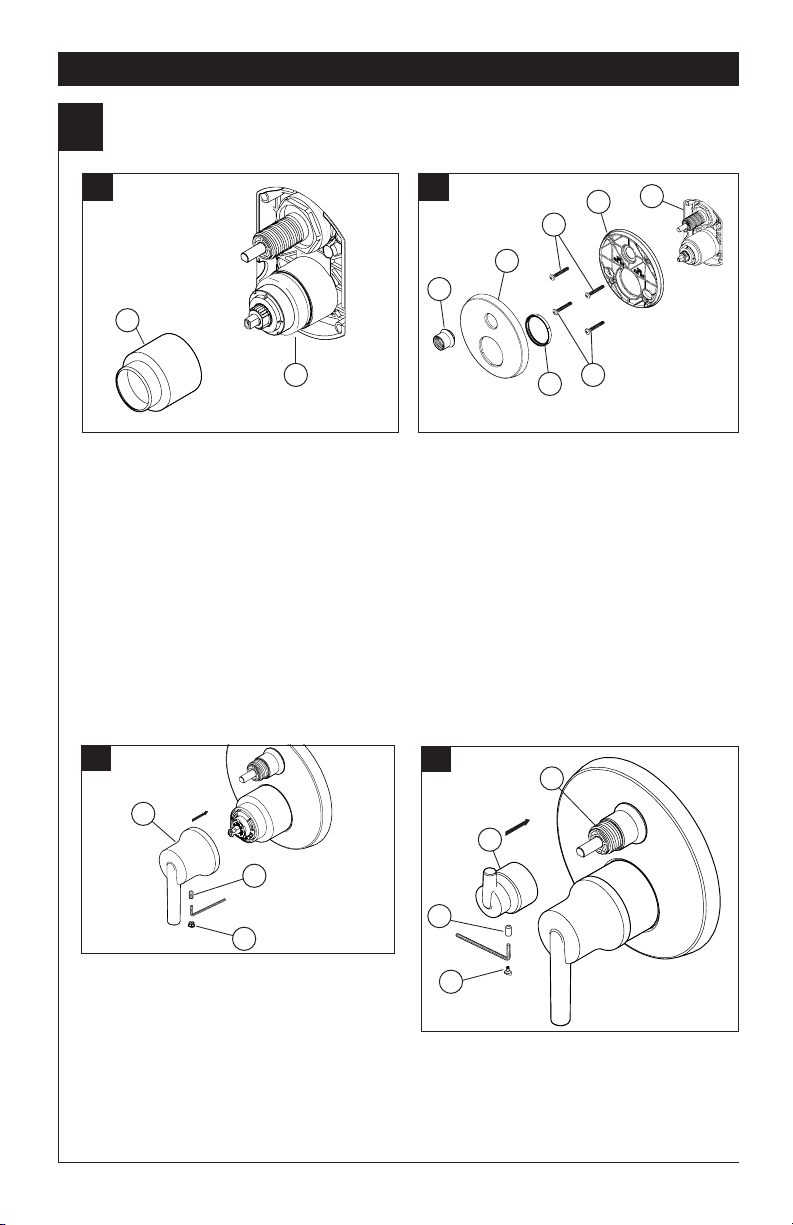

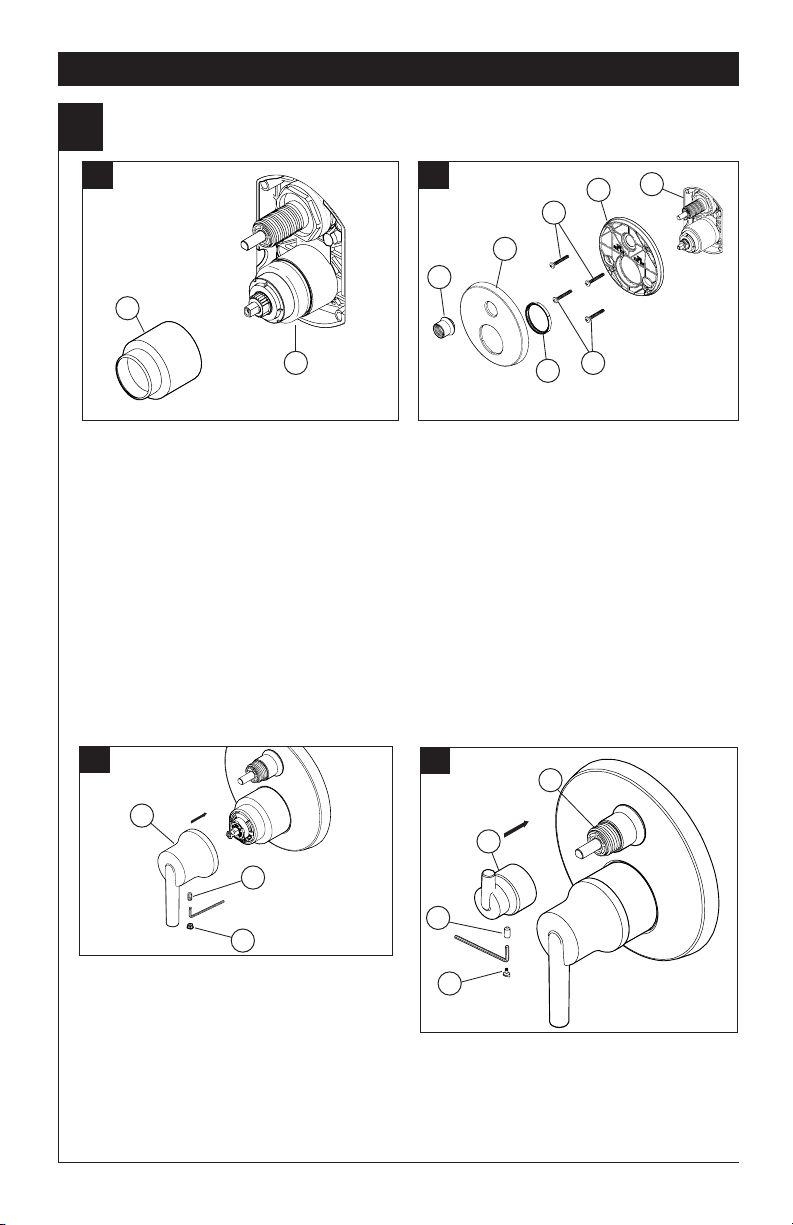

Trim Installation

A. B.

Trim Sleeve Installation

Slide trim sleeve (1) over the bonnet (2), valve cartridge and rough-in body. Ensure sleeve is properly positioned over the front of cartridge.

Escutcheon Installation

For nished wall thickness up to 1 1/8". Secure

the backplate (1) to the rough-in body (2) using 4 screws (3) provided.

Note: Be sure backplate is oriented front side forward and markings are visible.

Slide escutcheon (4) over valve and diverter cartridges, thread trim nut (5) provided onto diverter sleeve.

Note: For thick wall installations, order

installation kit RP90542 to support nished wall

thickness up to 2 1/8".

On rough or uneven surfaces it is necessary to apply caulk around the backplate (1) to supplement the seal. Do not caulk the drip notch in the bottom of the backplate (1). Do not caulk the escutcheon (4).

Valve Handle Installation

Using an allen wrench, install valve handle (1) with screw (2). Applying pressure, insert button (3) until properly seated.

104437 Rev. A

Diverter Handle Installation

Slide diverter handle (1) onto trim sleeve (2). Using an allen wrench, insert set screw (3) into handle (1). Applying pressure, insert set screw cover (4) until properly seated.

Page 7

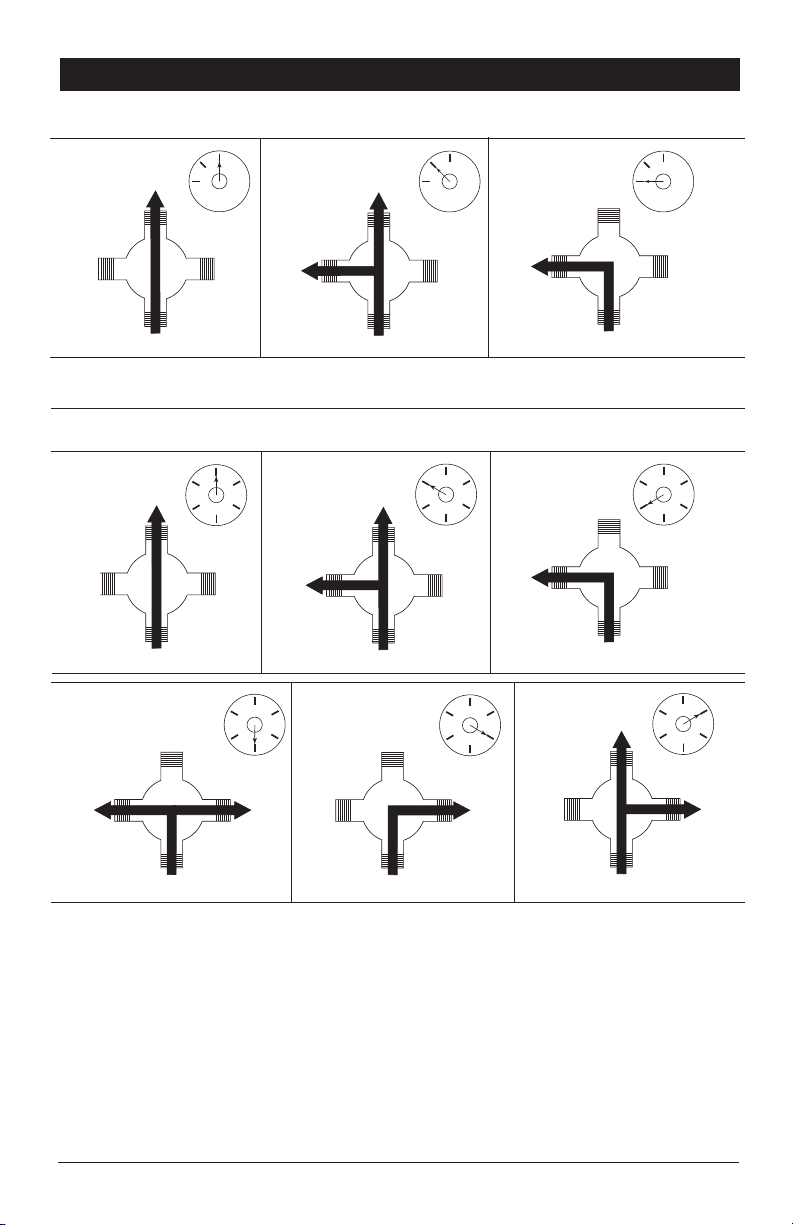

Diverter Handle Reference Sheet

Water Flow For 3 Function Diverter / Flujo de agua para Desviadores de 3 posiciones / Écoulement

de l’eau pour les inverseurs à 3 positions

1st Position 1 ª posición

ère position

Outlet 1

Salida 1

Sortie 1

2nd Position ✱ 2 ª Posición ✱ 2e position ✱

Outlet 1 Salida 1 Sortie 1

3rd Position 3 ª posición 3e position

Outlet 1

Salida 1

Sortie 1

Outlet 2 Salida 2 Sortie 2

In / Entrada / Entrée

✱ Shared positions do not exist in non-shared cartridges. ✱ Los ajustes o posiciones compartidas no existen en los cartuchos no-compartidos. ✱ Comme leur nom l’indique, les cartouches sans position partagée ne comportent aucune position partagée.

Water Flow For 6 Function Diverter / Flujo de agua para Desviadores de 6 posiciones / Écoulement

de l’eau pour les inverseurs à 6 positions

1st Position 1 ª posición 1ère position

Outlet 2 Salida 2 Sortie 2

4th Position ✱✱ 4 ª posición ✱✱ 4e position ✱✱

Outlet 2 Salida 2 Sortie 2

Outlet 1 Salida 1 Sortie 1

In / Entrada / Entrée

Outlet 1 Salida 1 Sortie 1

Outlet 3 Salida 3 Sortie 3

Outlet 2 Salida 2 Sortie 2

Outlet 3 Salida 3 Sortie 3

In / Entrada / Entrée

2nd Position ✱✱ 2 ª Posición ✱✱ 2e position ✱✱

Outlet 2 Salida 2 Sortie 2

In / Entrada / Entrée In / Entrada / Entrée

5th Position 5 ª posición 5e position

Outlet 2 Salida 2 Sortie 2

Outlet 1 Salida 1 Sortie 1

Outlet 3 Salida 3 Sortie 3

Outlet 2 Salida 2 Sortie 2

3rd Position 3 ª posición 3e position

Outlet 2 Salida 2 Sortie 2

Outlet 3 Salida 3 Sortie 3

In / Entrada / Entrée

6th Position ✱✱ 6 ª posición ✱✱ 6e position ✱✱

Outlet 2 Salida 2 Sortie 2

Outlet 1 Salida 1 Sortie 1

Outlet 3 Salida 3 Sortie 3

In / Entrada / Entrée

✱✱ Shared positions do not exist in non-shared cartridges. ✱✱ Los ajustes o posiciones compartidas no existen en los cartuchos no-compartidos. ✱✱ Comme leur nom l’indique, les cartouches sans position partagée ne comportent aucune position partagée.

In / Entrada / Entrée

104437 Rev. A

Page 8

Clean and Care

Care should be given to the cleaning

of this product. Although its nish is

extremely durable, it can be damaged by harsh abrasives or polish. To clean, simply wipe gently with a damp cloth and blot dry with a soft towel.

Maintenance

Faucet leaks from showerhead:

SHUT OFF WATER SUPPLIES. Replace seats and springs–Repair Kit RP4993. Check condition of lower O-rings and replace if necessary RP14414. See Helpful Hints 1, 2, & 3.

If leak persists:

SHUT OFF WATER SUPPLIES. Replace valve cartridge RP46074. See Helpful Hints 1, 2, 3, 4 & 5

Unable to maintain constant water temperature:

Replace housing assembly with RP46074 or follow instructions in Helpful Hints 1, 2, 3, 4 & 5.

Helpful Hints:

1. Before removing valve cartridge assembly for any maintenance, be sure to note the position of the rotational limit stop on the cap. The valve cartridge assembly must always be put back in the same

position. BE SAFE! After you have nished the

installation, turn on valve to make sure COLD WATER FLOWS FIRST.

2. To remove valve cartridge from body, shut off

water supplies and remove handle and bonnet nut. Do not pry the valve cartridge out of the body with a screwdriver. Place handle on stem and rotate counterclockwise approximately 1/4 turn after the stop has been contacted. Lift valve cartridge out of body.

3. To remove seats and springs. Remove valve cartridge. Separate cap assembly from the housing assembly by rotating the cap assembly counterclockwise 90 Separate cap and housing assemblies.

4. If the water in your area has lime, rust, sand or other contaminants in it, your pressure balance valve will require periodic inspection. The frequency of the inspection will depend on the amount of contaminants in the water. To inspect valve cartridge remove it and follow the steps in note 1 above. Turn the valve to the full mix position and shake the cartridge vigorously. If there is a rattling sound, the unit is functional and can be reinstalled following instructions given in note 1 above. If there is no rattle, replace the housing assembly with the proper RP.

5. Push disc until fully seated. See page 6 for more details

(degrees).

104437 Rev. A

Page 9

Instrucciones para la instalación del Accesorio de la Válvul MultiChoice® con desviador

Manual para propietarios Modelos T24

Escriba el número del modelo aquí.

Puede necesitar

Tabla de contenido:

Garantías .................................................................................... Página 2

Instrucciones de instalación .......................................................Páginas 3 - 7

Limpieza y cuidado .................................................................... Página 8

Mantenimiento ............................................................................ Página 8

104437

Para obtener piezas de repuesto adicionales, visite www.deltafaucet.com

ADVERTENCIA: Este sistema/dispositivo debe estar

congurado por el instalador para asegurar una

temperatura máxima segura. Cualquier cambio en el ajuste puede aumentar la temperatura de descarga por encima del límite considerado seguro y puede resultar en quemaduras por agua caliente.

AVISO PARA EL INSTALADOR: ¡ATENCIÓN! -Como instalador de esta válvula, es su responsabilidad de INSTALAR y AJUSTAR correctamente esta válvula según las instrucciones proporcionadas. Esta válvula no se ajusta automáticamente a los cambios de temperatura de entrada, por lo tanto, alguien debe hacer los ajustes necesarios con la perilla de control de temperatura en el momento de la instalación y ajustes adicionales pueden ser necesarios debido a cambios estacionales de la temperatura del agua. USTED DEBE informar al propietario/ usuario de este requisito siguiendo las instrucciones.

o el dueño/consumidor no está seguro de como hacer estos ajustes, llámenos al

Después de la instalación y el ajuste, debe colocar su nombre, nombre de la empresa y la fecha en que ajustó la perilla de control de la temperatura a la etiqueta de precaución proporcionada y aplique o pegue la etiqueta en la parte trasera de la puerta del armario más cercano y la

consulte la página 5

1-877-345-DELTA.

Si usted

y si aún tiene duda,

www.deltafaucet.com 01/24/2019 Rev. A

etiqueta de advertencia al calentador de agua.

hoja de instrucciones para referencia del propietario / usuario. ADVERTENCIA: Esta válvula termostática de baño está diseñada para minimizar los efectos de los cambios de temperatura del agua de salida debido a cambios de presión y temperatura, causados habitualmente por los lavaplatos, las lavadoras, los inodoros y otros aparatos similares. Puede no ofrecer protección contra las quemaduras por agua caliente cuando hay un fallo de otros dispositivos para el control de temperatura en otras partes del sistema de plomería, si el Tope del

Límite Rotacional no está congurado correctamente

o si se cambia la temperatura del agua caliente

después de realizar los ajustes o si el agua admisión

cambia debido a los cambios estacionales. ADVERTENCIA: No instale un dispositivo de cierre en cualquiera de las tuberías de salida de agua de esta

válvula. Cuando este tipo de dispositivo cierra el ujo

del agua, pueda aminorar el propósito de la válvula para balancear las presiones del agua caliente y fría.

Deje esta

Page 10

Piezas y Acabado. Todas las piezas (excepto los componentes electrónicos y las pilas) y acabados de esta llave de agua/grifo Delta®

Garantía Limitada en las Llaves de Agua de Delta

Faucet están garantizadas al consumidor comprador original de estar libres de defectos en material y fabricación durante el tiempo que el comprador original sea propietario de la vivienda en la que la llave de agua fue originalmente instalada. En el caso de los consumidores comerciales, el período de garantía es de diez (10) años en residencias multi-familiares (apartamentos y condominios) y cinco (5) años para todos los otros usos comerciales, en cada caso a partir de la fecha de compra.

Piezas electrónicas y pilas (si aplicable). Las piezas electrónicas (excepto las pilas), si las hay, de esta llave de agua/grifo Delta están garantizadas al consumidor comprador original de estar libres de defectos en material y fabricación durante cinco (5) años a partir de la fecha de compra o para los consumidores comerciales, por un (1) año a partir de la fecha de compra. No se proporciona garantía para las pilas.

Lo que haremos. La compañía Delta Faucet Company reparará o reemplazará, sin costo alguno, durante el período de garantía aplicable (como descrito arriba) cualquier pieza o acabado que demuestre ser defectuosa en material y/o fabricación bajo la instalación, el uso y el servicio normal. Si la reparación o el reemplazo no es práctico, Delta Faucet Company puede optar por reembolsarle el precio de compra a cambio de la devolución del producto. Estos son sus remedios exclusivos.

Lo que no está cubierto. La garantía no cubre los costos de mano de obra incurridos por el comprador para reparar, reemplazar, instalar o desmontar este producto. Delta Faucet Company no será responsable por cualquier daño al grifo que resulte del desgaste razonable, uso indebido, (incluyendo el uso del producto para una aplicación indebida), agua helada, abuso negligencia o la instalación, el mantenimiento o la reparación realizadas incorrectamente, incluido el incumplimiento de las instrucciones de cuidado y limpieza correspondientes. También recomendamos que use solo piezas de repuestos originales Delta

Lo que usted debe hacer para obtener servicio de garantía o piezas de repuesto. Se puede hacer un reclamo para la garantía y se pueden obtener piezas de repuesto llamando al 1-800-345-DELTA (3358) o contactándonos por correo postal o electrónico como indicado (favor incluya el número del modelo y la fecha de compra):

En los Estados Unidos y México: En Canadá: Delta Faucet Company Masco Canada Limited, Plumbing Group Product Service Technical Service Centre 55 E. 111th Street 350 South Edgeware Road Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1 Attention: Customer Solutions Attention: Customer Service

www.deltafaucet.com/service-parts/contact-us http://www.deltafaucet.ca/customersupport/assistance.html

El comprobante de compra (recibo de venta original) del comprador original debe estar disponible a Delta Faucet Company para todos los reclamos de garantía a menos que el comprador haya registrado el producto con Delta Faucet Company. Esta garantía se aplica solo a las llaves de agua/grifos Delta® instalados en los Estados Unidos de América, Canadá y México después de enero 1, 1995.

La limitación de la duración de las garantías implícitas. HASTA EL ALCANCE EN QUE LA LEY LO PERMITA, CUALQUIER GARANTÍA IMPLÍCITA, INCLUIDAS LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD Y DE IDONEIDAD PARA UN PROPÓSITO PARTICULAR, ESTÁ LIMITADA AL PERÍODO LEGAL O A LA DURACIÓN DE ESTA GARANTÍA, LO QUE SEA MÁS CORTO. Algunos estados/provincias no permiten la limitación de la duración de una garantía implícita por lo que limitación arriba puede no aplicarle.

Limitación de daños especiales, incidentales o consiguientes. DELTA COMPANY NO SERÁ RESPONSABLE POR NINGÚN DAÑO ESPECIAL, INCIDENTAL O CONSIGUIENTE (INCLUYENDO LOS GASTOS DE MANO DE OBRA PARA REPARAR, REEMPLAZAR, INSTALAR O DESMONTAR ESTE PRODUCTO), YA SEA RESULTADO DEL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA, INCUMPLIMIENTO DE CONTRATO, AGRAVIO O DE OTRA MANERA. DELTA FAUCET COMPANY NO SE RESPONSABILIZARÁ POR CUALQUIER DAÑO AL GRIFO QUE RESULTE DEL DESGASTE RAZONABLE, USO INDEBIDO, USO EN EL EXTERIOR DE LA PROPIEDAD, USO INDEBIDO (INCLUYENDO EL USO DEL PRODUCTO PARA UNA APLICACIÓN INDEBIDA), AGUA HELADA, ABUSO, NEGLIGENCIA O INSTALACIÓN O MANTENIMIENTO INADECUADO O INCORRECTO, INCLUYENDO EL NO SEGUIR LAS INSTRUCCIONES CORRESPONDIENTES PARA EL CUIDADO, LA LIMPIEZA Y EL MANTENIMIENTO. Algunos estados/provincias no permiten la exclusión o limitación de daños especiales, incidentales o consecuentes, por lo que estas limitaciones y exclusiones pueden no aplicar en su caso. Aviso para los residentes del estado de New Jersey: Las disposiciones de este documento tienen la intención de aplicarse en la máxima medida permitida por las leyes del estado de New Jersey.

Derechos adicionales. Esta garantía le otorga derechos legales específicos, y también puede tener otros derechos que varían de estado/provincia a estado/provincia.

Esta es la garantía escrita exclusiva de Delta Faucet Company y la garantía no es transferible. Si tiene preguntas o dudas con respecto a nuestra garantía, por favor comuníquese con nosotros como se indica anteriormente o con-

sulte nuestras Preguntas Frecuentes (FAQ) en www.deltafaucet.com.

104437 Rev. A

Page 11

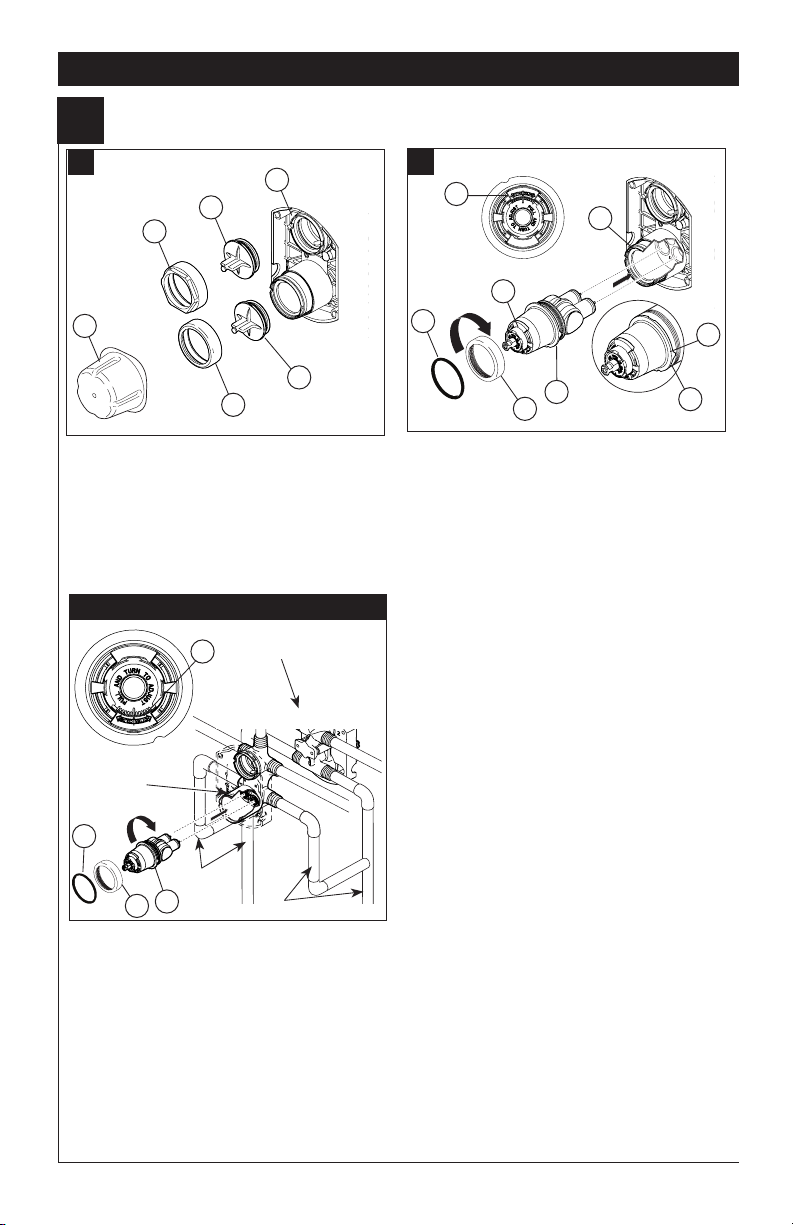

Instalación del cartucho

Instalación

Cierre los suministros de agua.

tuercas tapas (2) y las tapas de prueba (3) del cuerpo de la tubería preliminar detrás de la pared (4). Coloque una cubeta o recipiente pequeño sobre el frente del cuerpo de la válvula y abra lentamente los suministros de agua para eliminar cualquier residuo de las líneas de suministro antes de instalar el cartucho. Cierre otra vez el agua de suministro.

Quite la tapa (1), las

Instalación dorso con dorso

Normal Installation (changes not required)

Gire el cartucho de la válvula (1) de forma que las palabras "HOT COLD" estén en la parte superior. Inserte el cartucho en el cuerpo de la tubería preliminar. Asegúrese de que el dentado en el cuerpo está totalmente encajado en la muesca en el cuerpo de bronce (4). Introduzca la tuerca tapa (5) en el cartucho y enrosque en el cuerpo. Apriete bien a mano y deslice la junta tórica (6) en el casquete y el cartucho. La aplicación de una ligera capa de grasa de plomeros en las juntas tóricas puede facilitar el montaje.

Reverse Installation

Cold

Solo para las excepciones de dorso con dorso o instalaciones inversas (caliente en la derecha y fría en la izquierda):Gire el cartucho de la válvula (1) de forma que "HOT COLD" (2) aparezcan abajo. Aplique lubricante de silicona en las tres juntas tóricas mostradas para facilitar la instalación del cartucho y quitar del cuerpo de la tubería preliminar. Instale el cartucho asegurándose de que los dentados están totalmente encajados en la ranura en el cuerpo de la tubería preliminar (véase el paso B). Deslice la junta tórica (3) y la tuerca tapa (4) sobre el cartucho y enrosque en el cuerpo de la tubería preliminar. Apriete con la mano de forma segura.

Hot

104437 Rev. A

Page 12

Instalación

Instalación del cartucho desviador

PARA LA INSTALACIÓN DEL CARTUCHO DE DESVÍO:

Aplique lubricante de silicona a la junta tórica (2) para facilitar la instalación del cartucho desviador con el casquillo desviador (3). La aplicación de una ligera capa de grasa de plomeros a las juntas tóricas (4) puede facilitar el montaje. Instale el cartucho desviador (1) asegurando que el pasador de posicionamiento que está en la parte inferior del cartucho se alinee con el agujero correspondiente en el cuerpo de la tubería preliminar. Deslice el casquillo desviador (3) sobre la espiga del cartucho alineando las lengüetas en el casquillo desviador con ranuras en el cuerpo de la tubería preliminar (5).

Para la instalación del casquete

Deslice la tuerca tapa (1) sobre el casquillo desviador (2) y enrosque en el cuerpo de la tubería preliminar. Apriete a mano de forma segura.

104437 Rev. A

Page 13

Instalación

Ajuste del tope del limite de la temperatura

IMPORTANTE:

El tope del límite de rotación se utiliza para limitar la cantidad de agua caliente disponible de manera que, si

se congura correctamente, una lesión por quemadura es

menos probable que ocurra si la manija accidentalmente se gira completamente "caliente" cuando una persona se está duchando. La primera posición permite la menor cantidad de agua caliente se mezcle con el agua fría en el sistema. En la primera posición el agua será lo más fría posible cuando la palanca se gira totalmente al lado caliente. Al mover el tope del límite rotacional en sentido antihorario/izquierda, agrega progresivamente más y más agua caliente en la mezcla. La última posición a la izquierda resultará en la mayor cantidad de agua caliente a la mezcla, y el mayor riesgo de lesiones por quemadura si alguien gira accidentalmente la válvula de completamente hasta el lado caliente mientras se ducha.

ADVERTENCIA: En algunos casos, la conguración del

tope del límite rotacional en la posición más caliente ( antihorario completo) podría resultar en lesiones por quemaduras. Es necesario ajustar el límite del tope rotacional de modo que el agua que sale de la válvula no escaldará al usuario cuando la manija de la válvula se gira hacia el lado caliente

• De acuerdo con la mayoría de los estándares de la industria, la temperatura máxima permisible del agua que sale de la válvula es de 120° F (los códigos de plomería locales puede requerir una temperatura del agua inferior a 120° F).

• Puede requerir reajustar el límite del tope rotacional estacionalmente si cambia la temperatura del agua de entrada. Por ejemplo, durante el invierno, la temperatura del agua fría es más fría de lo que es durante el verano que podría resultar en que varíen las temperaturas de salida. Una temperatura del agua para un baño o una ducha cómoda es típicamente entre 90° F - 110° F.

• Deje que el agua fría uya lo más fría posible y el agua caliente uya lo más caliente posible. Coloque la manija en la

espiga (véase página 8, paso 4C) y gírela hacia la izquierda hasta que se

detenga.

• Coloque un termómetro en un vaso plástico, y sostenga el vaso bajo el chorro de agua. Si la temperatura del agua está por encima de 120° F, el límite del tope rotacional se

Hotter

debe reposicionar hacia la derecha para disminuir la temperatura del agua de la válvula de salida a menos de 120° F o para cumplir con los requisitos de los códigos de plomería locales.

• Para ajustar la temperatura del agua que sale de la válvula, hale el tope del Límite Rotacional (1) hacia afuera y gire. Si gira hacia la derecha disminuirá la temperatura de salida, si lo hace en sentido contrario aumentará la temperatura de salida. El cambio de temperatura por diente (muesca) puede ser de 4° - 16° F basado en las condiciones del agua de entrada. Repita si es necesario. Cuando haya terminado, asegúrese de que el Tope del Límite Rotacional está completamente retraído a la posición de sentada.

Tope del Límite Rotacional.

• ASEGÚRESE DE QUE EL AGUA FRÍA FLUYA PRIMERO DE LA VÁLVULA. VERIFIQUE DE QUE EL AGUA MÁS CALIENTE POSIBLE QUE FLUYE VÁLVULA NO EXCEDA 120° F O LA MÁXIMA PERMITIDA POR EL CÓDIGO LOCAL DE PLOMERÍA.

ADVERTENCIA: No desarme el

Cooler

104437 Rev. A

Page 14

Instalación

Instalación del accesorio

A. B.

Instalación del casquillo del accesorio

Deslice el casquillo del accesorio (1) sobre el casquete (2), el cartucho y el cuerpo de la tubería preliminar. Asegúrese que el casquillo está correctamente colocado sobre el frente del cartucho.

Instalación del chapetón

Para paredes acabadas de un grosor hasta 1 1/8". Fije la placa posterior (1) al cuerpo de la unidad de las tuberías preliminares (2) usando los 4 tornillos (3) proporcionados.

Nota: asegúrese que la placa trasera está colocada con el frente hacia adelante y con las marcas visibles.

Deslice el chapetón o chapa de cubierta (4) sobre la válvula y los cartuchos desviadores, enrosque la tuerca del accesorio (5) proporcionada en el casquillo del desviador.

Nota: para instalaciones en paredes gruesas, ordene el juego de piezas RP90542 para soporte de la pared acabada hasta de 2 1/8" de grosor.

En supercies rugosas o desiguales, es necesario

aplicar masilla alrededor de la placa posterior (1) para complementar el sello. No calafatee la muesca de goteo en el fondo de la chapa posterior (1). No calafatee el chapetón (4).

Instalación de la válvula de la manija

Usando una llave allen, instale la manija de la válvula (1) con el tornillo (2). Aplicando presión, inserte el botón (3) hasta que esté asentado adecuadamente.

104437 Rev. A

Instalación del desviador de la manija

Inserte la manija del desviador (1) sobre el casquillo del accesorio (2). Usando una llave allen, inserte el tornillo

de jación/ajuste (3) en la manija (1). Aplicando presión,

inserte la tapa del tornillo de ajuste (4) hasta que esté bien asentada.

102016 Rev. A

Page 15

Hoja de referencia para la manija desviadora

Water Flow For 3 Function Diverter / Flujo de agua para Desviadores de 3 posiciones / Écoulement

de l’eau pour les inverseurs à 3 positions

1st Position 1 ª posición

ère position

Outlet 1

Salida 1

Sortie 1

2nd Position ✱ 2 ª Posición ✱ 2e position ✱

Outlet 1

Salida 1

Sortie 1

3rd Position 3 ª posición 3e position

Outlet 1

Salida 1

Sortie 1

Outlet 2 Salida 2 Sortie 2

In / Entrada / Entrée

Water Flow For 6 Function Diverter / Flujo de agua para Desviadores de 6 posiciones / Écoulement

de l’eau pour les inverseurs à 6 positions

1st Position 1 ª posición 1ère position

Outlet 2 Salida 2 Sortie 2

4th Position ✱✱ 4 ª posición ✱✱ 4e position ✱✱

Outlet 2 Salida 2 Sortie 2

Outlet 1 Salida 1 Sortie 1

In / Entrada / Entrée

Outlet 1 Salida 1 Sortie 1

Outlet 3 Salida 3 Sortie 3

Outlet 2 Salida 2 Sortie 2

Outlet 3 Salida 3 Sortie 3

In / Entrada / Entrée

2nd Position ✱✱ 2 ª Posición ✱✱ 2e position ✱✱

Outlet 2 Salida 2 Sortie 2

In / Entrada / Entrée In / Entrada / Entrée

5th Position 5 ª posición 5e position

Outlet 2 Salida 2 Sortie 2

Outlet 1 Salida 1 Sortie 1

Outlet 3 Salida 3 Sortie 3

Outlet 2 Salida 2 Sortie 2

3rd Position 3 ª posición 3e position

Outlet 2 Salida 2 Sortie 2

Outlet 3 Salida 3 Sortie 3

In / Entrada / Entrée

6th Position ✱✱ 6 ª posición ✱✱ 6e position ✱✱

Outlet 2 Salida 2 Sortie 2

Outlet 1 Salida 1 Sortie 1

Outlet 3 Salida 3 Sortie 3

In / Entrada / Entrée

104437 Rev. A

Page 16

Limpieza y Cuidado

Se debe tener cuidado con la limpieza de este producto. Aunque su acabado es extremadamente resistente, puede ser dañado por abrasivos o pulimentos ásperos. Para limpiar, simplemente frote con un paño húmedo y seque con una toalla suave.

Mantenimiento

Si hay ltración de agua desde la llave de agua/grifo de

la regadera:

CIERRE LOS SUMINISTROS DE AGUA. Reemplace los asientos y resortes – Juego de Pieza de Repuesto RP4993. Examine el estado de las juntas tóricas inferiores y reemplace si es necesario con RP14414. Vea sugerencias útiles 1, 2, y 3.

Si la ltración persiste:

CIERRE LOS SUMINISTROS DE AGUA Reemplace la válvula de cartucho con RP46474. Vea sugerencias útiles 1, 2, 3, 4 y 5.

Incapaz de mantener la temperatura del agua constante:

Reemplace el ensamble de la envoltura con la pieza RP46074 o siga las instrucciones en Consejos útiles 1, 2, 3, 4 y 5.

Sugerencias útiles:

1. Before removing valve cartridge assembly for any mAntes de retirar el ensamble del cartucho de la válvula para cualquier tarea de mantenimiento, asegúrese de anotar la posición del tope de rotación en la tapa. El ensamble del cartucho de la válvula siempre debe ser puesto de nuevo en la misma posición. ¡CUIDESE! Después de que haya terminado la instalación, abra la válvula para asegurarse de que el agua FLUYE FRÍA PRIMERO.

2. Para extraer el cartucho de la válvula del cuerpo, cierre el suministro de agua y retire la manija y la tuerca tapa. No se debe quitar el cartucho de la válvula del cuerpo con un destornillador. Coloque la manija en la espiga y gire hacia la izquierda aproximadamente 1/4 de vuelta después que el tope tenga contacto. Levante el cartucho de la válvula del cuerpo.

3. Para retirar los asientos y resortes.Retire el cartucho de la válvula. Separe el ensamble de la tapa de la cubierta girando el ensamble de la tapa 90° (grados) hacia la derecha. Desarme los ensambles de la tapa y la envoltura.

4. Si el agua en su área contiene cal, óxido, arena u otros contaminantes, su válvula de equilibrio de presión requerirá una inspección periódica.La frecuencia de la inspección dependeráde la cantidad de contaminantes en el agua. Para inspeccionar el cartucho de la válvula y quitarla y siga los pasos indicados en la nota 1 anterior. Gire la válvula a la posición de mezcla completa y agite el cartucho con fuerza.Si hay un sonido de traqueteo, la unidad es funcional y se puede volver a instalar siguiendo las instrucciones dadas en la nota 1 anterior. Si no hay traqueteo, reemplace el conjunto de la cubierta con la pieza de repuesto/RP adecuada.

5. Oprima el disco hasta que quede totalmente asentado. Vea la página 6 para obtener más detalles.

104437 Rev. A

102016 Rev. A

Page 17

Instructions d'installation Soupape MultiChoice® avec inverseur

Manuel d'utilisation Modèles T24

Inscrivez le numéro du modèle acheté ici.

Ce dont vous pouvez avoir besoin

3/32"

Table des matières:

Garanties .................................................................................... Página 2

Instructions d'installation ............................................................Páginas 3 - 7

Nettoyage et entretien ................................................................ Página 8

Maintenance ............................................................................... Página 8

Pour obtenir de l'information sur d'autres pièces de rechange, visitez : www.deltafaucet.com

104437

ATTENTION : Ce système ou cet appareil doit être réglé

par l’installateur pour que sa température maximale soit

sans danger. Tout changement du réglage peut entraîner une hausse de température au delà de la limite considérée

sécuritaire et occasionner l’ébouillantage.

AVIS À L'INSTALLATEUR: ATTENTION! - En qualité d’installateur de cette soupape, vous avez la responsabilité de L’INSTALLER et de la RÉGLER

correctement selon les instructions fournies. Cette

soupape ne s’adapte pas automatiquement aux uctuations de la température de l’eau d’alimentation. Par conséquent, il faut régler la butée de température maximale au moment de l’installation et il peut être nécessaire de faire de nouveaux réglages par la suite en raison des uctuations saisonnières de la température de l’eau. VOUS DEVEZ informer le propriétaire ou l’utilisateur de cette exigence.

doute quant à la marche à suivre pour faire ces réglages,

veuillez consulter la page 5.

doutes, veuillez appeler au

Après avoir terminé l’installation et le réglage, vous devez inscrire, sur l’étiquette de mise en garde fournie, votre nom,

le nom de votre entreprise et la date à laquelle vous avez

réglé la butée de température maximale, puis xel’étiquette à l’endos de la porte de la coiffeuse. Vous devez également xer l’étiquette d’avertissement au chauffe-eau.

Si vous avez encore des

1 800-345-DELTA.

En cas de

Veuillez

www.deltafaucet.com 01/24/2019 Rev. A

laisser ce feuillet d’instructions au propriétaire ou à l’utilisateur pour qu’il puisse le consulter au besoin. MISE EN GARDE: – Ce robinet thermostatique à équilibrage de pression pour baignoire est conçu pour limiter les effets des uctuations de température de l’eau causées par les variations de la pression d’alimentation attribuables au fonctionnement d’un lave-vaisselle, d’une machine à laver, d’un cabinet d’aisances ou d’un autre appareil qui consomme de l’eau. Il peut ne pas protéger l’utilisateur contre l’échaudage en cas de défectuosité d’un autre dispositif de régulation de la température, de réglage erroné de la butée de température maximale, de modication de la température de l’eau chaude après le réglage de la butée de température maximale ou de uctuation saisonnière de la température de l’eau d’alimentation.

MISE EN GARDE: –

sur une sortie quelconque de cette soupape. En interrompant l’écoulement de l’eau, ce dispositif peut empêcher la soupape d’équilibrer les pressions d’eau chaude et d’eau froide.

N’installez pas de dispositif d’arrêt

Page 18

Pièces et finis. Tous les pièces (autres que les composants électroniques et les piles) et les finis de ce robinet Delta® sont protégés

Garantie limitée des robinets Delta

contre les défectuosités du matériau et les vices de fabrication par une garantie qui est consentie au premier acheteur au détail et qui demeure valide tant que celui-ci demeure propriétaire de la maison dans laquelle le robinet a été installé. En ce qui concerne les acheteurs commerciaux, la période de garantie est de dix (10) ans pour une utilisation dans un immeuble résidentiel multifamilial (appartements et condominiums) et de cinq (5) ans pour toutes les autres utilisations commerciales, à compter de la date d’achat dans chaque cas.

Composants électroniques et piles (le cas échéant). Les composants électroniques (autres que les piles) de ce robinet Delta protégés contre les défectuosités du matériau et les vices de fabrication par une garantie consentie au premier acheteur au détail qui est de cinq (5) ans à compter de la date d’achat. En ce qui concerne les acheteurs commerciaux, la période de garantie est d’un (1) an à compter de la date d’achat. Les piles ne sont pas couvertes par la garantie.

Ce que nous ferons. Delta Faucet Company réparera ou remplacera gratuitement, pendant la période de garantie applicable (décrite ci-dessus), toute pièce ou tout fini qui présentera une défectuosité de matériau et/ou un vice de fabrication pour autant que le produit ait été installé, utilisé et entretenu normalement. S’il n’est pas utile de réparer ou de remplacer le produit, Delta Faucet Company pourra rembourser le prix d’achat en échange du produit retourné. Il s’agit de vos seuls recours.

Ce qui n’est pas couvert. La présente garantie ne couvre pas les frais de main-d’œuvre encourus par l’acheteur pour la réparation, le remplacement, l’installation ou la dépose du robinet. Delta Faucet Company se dégage de toute responsabilité à l’égard de toute détérioration du robinet résultant d’une usure raisonnable et des dommages causés par une utilisation à l’extérieur, un mauvais usage (y compris l’utilisation du produit à des fins autres que celles auxquelles il est destiné), le gel de l’eau, un usage abusif, la négligence ou l’utilisation d’une méthode d’installation, de maintenance ou de réparation incorrecte ou inadéquate, y compris les dommages résultant du non-respect des instructions de nettoyage et d’entretien applicables. Delta Faucet Company vous recommande de confier tous les travaux d’installation et de réparation à un plombier professionnel. Nous vous recommandons également d’utiliser uniquement des pièces de rechange Delta

Ce que vous pouvez faire pour vous prévaloir de la garantie ou obtenir des pièces de rechange. Vous pouvez présenter une réclamation en vertu de la garantie et obtenir des pièces de rechange en appelant au 1-800-345-DELTA (3358) ou en communiquant avec nous à l’une des adresses postales ou des adresses de courriel indiquées ci dessous (n’oubliez pas d’indiquer le numéro de modèle et la date d’achat).

Aux États-Unis et au Mexique Au Canada: Delta Faucet Company Masco Canada Limited, Groupe plomberie Product Service Centre de services techniques 55 E. 111th Street 350, chemin South Edgeware Indianapolis, IN 46280 St. Thomas (Ontario) Canada N5P 4L1 Attention: Customer Solutions À l’attention du Service à la clientèle

www.deltafaucet.com/service-parts/contact-us http://www.deltafaucet.ca/customersupport/assistance.html

La preuve d’achat (original du reçu) du premier acheteur doit être présentée à Delta Faucet Company pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de Delta Faucet Company. La présente garantie s’applique uniquement aux robinets Delta

Limitation de la durée des garanties implicites. DANS LA MESURE DE CE QUI EST PERMIS PAR LA LOI, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D’ADÉQUATION À UN USAGE PARTICULIER, SE LIMITENT À LA PÉRIODE FIXÉE PAR LA LOI OU À LA DURÉE DE LA PRÉSENTE GARANTIE, LA PLUS COURTE DES DEUX PÉRIODES S’APPLIQUANT. Dans les États ou les provinces où il est interdit de limiter la durée d’une garantie implicite, les limites susmentionnées ne s’appliquent pas.

Limitation des dommages particuliers, consécutifs ou indirects. DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DES DOMMAGES PARTICULIERS, CONSÉCUTIFS ET INDIRECTS (Y COMPRIS LES FRAIS DE MAIN-D’ŒUVRE POUR LA RÉPARATION, LE REMPLACEMENT, L’INSTALLATION OU LA DÉPOSE DU PRODUIT), PEU IMPORTE QU’ILS DÉCOULENT D’UNE RUPTURE D’UNE GARANTIE IMPLICITE OU EXPLICITE, D’UNE RUPTURE DE CONTRAT, D’UN DÉLIT CIVIL OU D’UNE AUTRE CAUSE. DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DE TOUTE DÉTÉRIORATION DU ROBINET RÉSULTANT D’UNE USURE RAISONNABLE ET DES DOMMAGES CAUSÉS PAR UNE UTILISATION À L’EXTÉRIEUR, UN MAUVAIS USAGE (Y COMPRIS L’UTILISATION DU PRODUIT À DES FINS AUTRES QUE CELLES AUXQUELLES IL EST DESTINÉ), LE GEL DE L’EAU, UN USAGE ABUSIF, LA NÉGLIGENCE OU L’UTILISATION D’UNE MÉTHODE D’INSTALLATION, DE MAINTENANCE OU DE RÉPARATION INCORRECTE OU INADÉQUATE, Y COMPRIS LES DOMMAGES RÉSULTANT DU NON-RESPECT DES INSTRUCTIONS D’INSTALLATION, DE NETTOYAGE, D’ENTRETIEN APPLICABLES. Dans les États ou les provinces où il est interdit d’exclure ou de limiter les dommages particuliers, consécutifs ou indirects, les exclusions ou les limites susmentionnées ne s’appliquent pas. Avis à l’intention des résidants de l’État du New Jersey : Les dispositions de la présente garantie, y compris ses limitations, s’appliquent dans toute la mesure permise par les lois de l’État du New Jersey.

Droits supplémentaires. La présente garantie vous procure des droits précis reconnus par la loi. Vous pouvez avoir d’autres droits qui varient selon l’État ou la province.

authentiques.

fabriqués après le 1er janvier 1995 et installés aux États-Unis d’Amérique, au Canada et au Mexique.

sont

La présente garantie écrite est la seule garantie offerte par Delta Faucet Company et elle n’est pas transférable. Si vous avez des questions ou des préoccupations concernant notre garantie, veuillez communiquer avec nous de la manière indiquée

ci-dessus ou consulter notre FAQ sur la garantie à www.deltafaucet.com.

104437 Rev. A

Page 19

Installation de la cartouche

Installation

Fermez les robinets d’alimentation.

(1), les écrous-chapeaux (2) et les capuchons d'essai (3) du corps de robinetterie brute (4).

Placez un seau ou un petit contenant sur l’avant du corps de soupape et ouvrez lentement les robinets d’arrêt pour évacuer les corps étrangers de la tuyauterie avant d’installer la cartouche. Fermez de nouveau les robinets d’arrêt.

Retirez le capuchon

Installation dos à dos

Installation normale (aucun changement requis)

Tournez la cartouche (1) de sorte que les mots « HOT et COLD » (2) se trouvent sur le dessus. Introduisez la cartouche dans le corps de robinetterie brute. Assurez-vous

que l’ergot (3) sur la cartouche est parfaitement engagé

dans la rainure du corps en laiton (4). Glissez l'écrouchapeau (5) sur la cartouche et vissez-le sur le corps. Serrez-le à la main solidement. Glissez le joint torique (6) sur la cartouche et le chapeau. Vous pouvez enduire

les joints toriques d’un peu de graisse de plomberie pour faciliter l’assemblage.

Installation inversée

Froid

Dans le cas d’une installation dos à dos ou inversée (eau

chaude à droite et eau froide à gauche) seulement : tournez la cartouche (1) de sorte que les mots « HOT COLD" (2) se trouvent en dessous. Ajoutez du lubrifiant à base de silicone aux trois joints toriques montrés ci-dessus pour faciliter la pose de la cartouche dans le corps de robinetterie brute et sa dépose.

Installez la cartouche en prenant soin d’introduire les ergots

entièrement dans les rainures du corps de robinetterie brute

(reportez-vous à l’étape B).

Glissez le joint torique (4) et l'écrou-chapeau (3) sur la cartouche et vissez-le sur le corps de robinetterie brute. Serrez-le à la main solidement

Chaud

104437 Rev. A

Page 20

Installation

Installation de la cartouche de l’inverseur

INSTALLATION DE LA CARTOUCHE DE L'INVERSEUR

Ajoutez du lubriant à base de silicone au joint torique (2)

pour faciliter la pose du manchon de l'inverseur (3) et la

cartouche de l’inverseur. Vous pouvez enduire les joints toriques (4) d’un peu de graisse de plomberie pour faciliter l’assemblage.

Installer la cartouche d'inverseur (1) en prenant soin de faire correspondre l'ergot de détrompage au bas de la cartouche avec le trou dans le corps de robinet brut. Glissez le manchon de l'inverseur (3) sur la tige de la cartouche en faisant correspondre les pattes du manchon de l'inverseur avec les rainures dans le corps de robinetterie brute (5).

Installation du chapeau

Glissez l'écrou-chapeau (1) sur le manchon de l'inverseur (2) et vissez-le sur le corps de robinetterie brute. Serrez-le à la main solidement.

104437 Rev. A

Page 21

Installation

Réglage de la butée de température maximale

IMPORTANT:

La butée de température maximale sert à limiter la quantité

d’eau très chaude disponible. Ainsi, pour autant que la butée

soit réglée correctement, la personne qui utilise la douche

ou la baignoire ne sera pas ébouillantée si elle ou quelqu’un d’autre tourne la manette jusqu’à l’extrémité de la plage d’eau chaude par inadvertance. La première position est celle qui laisse passer le MOINS d’eau très chaude dans le

mélange. Si la butée de température maximale est réglée à

la première position, l’eau est aussi froide qu’elle peut l’être lorsque vous tournez la manette jusqu’à l’extrémité de la plage d’eau chaude. À mesure que vous déplacez la butée

de température maximale dans le sens inverse à celui des

aiguilles d’une montre, vous obtenez de plus en plus d’eau

très chaude dans le mélange. La dernière position est celle

qui laisse passer le plus d’eau très chaude dans le mélange et celle qui présente le plus grand risque d’ébouillantage si la personne qui utilise la douche ou la baignoire ou quelqu’un d’autre tourne la manette jusqu’à l’extrémité de la plage d’eau

chaude par inadvertance.

AVERTISSEMENT : Dans certaines circonstances, le fait

de régler la butée de température maximale à la position la plus chaude (position extrême dans le sens inverse à celui des aiguilles d’une montre) peut occasionner l’ébouillantage. Il est essentiel de régler la butée de température maximale de manière que l’eau qui s’écoule du robinet ne puisse ébouillanter l’utilisateur lorsque lui ou quelqu’un d’autre tourne la manette du robinet jusqu’à l’extrémité de la plage d’eau chaude.

• Selon la majorité des normes de l’industrie, la température maximale de l’eau s’écoulant du robinet ne doit pas dépasser

120 °F (49 °C) (le code de plomberie de votre région peut exiger une température inférieure à 120 °F).

• La butée de température maximale peut devoir être réglée

de nouveau si la température de l’eau d’alimentation varie selon les saisons. À titre d’exemple, pendant l’hiver, la température de l’eau froide est plus basse que pendant l’été, ce qui peut inuer sur la température de l’eau à la sortie du robinet. La température de l’eau pour un bain ou une douche

confortable se situe généralement entre 90 °F et 110 °F (32 °C - 43 °C).

• Laissez couler l’eau froide jusqu’à ce qu’elle soit aussi froide que possible et faites la même chose pour l’eau chaude.

Chaud

Placez la manette sur la tige (consultez l'étape 4C à la page 8) et tournez-la dans le sens inverse à celui des

aiguilles d’une montre jusqu’à ce qu’elle s’arrête.

• Placez un thermomètre dans un gobelet en plastique

et tenez le gobelet sous le jet d’eau. Si la température de l’eau est supérieure à 120 °F (49 °C), vous devez

déplacer la butée de température maximale dans le sens

des aiguilles d’une montre pour abaisser la température de l’eau qui s’écoule du robinet. La température doit être

inférieure à 120 °F ou elle doit satisfaire aux exigences du code de plomberie de votre région.

• Pour régler la température de l’eau qui sort du robinet,

tirez la butée de température maximale blanche (1) vers

l’extérieur. Tournez la butée dans le sens des aiguilles d’une montre pour diminuer la température de l’eau à

la sortie du robinet et dans le sens inverse à celui des

aiguilles d’une montre pour accroitre la température.

Le changement de température par dent (cran) est de

4 °F à 16 °F (2 °C - 9 °C) selon la température de l’eau d’alimentation. Une fois que vous avez terminé, replacez la butée dans sa position d’origine.

Ne démontez pas la butée de température maximale.

• ASSUREZ-VOUS QUE DE L’EAU FROIDE S’ÉCOULE

DU ROBINET EN PREMIER. ASSUREZ-VOUS QUE

LA TEMPÉRATURE DE L’EAU LA PLUS CHAUDE POSSIBLE QUI S’ÉCOULE DU ROBINET NE DÉPASSE PAS 120 °F (49 °C) OU LE MAXIMUM AUTORISÉ PAR LE CODE DE PLOMBERIE DE VOTRE RÉGION.

Froid

AVERTISSEMENT :

104437 Rev. A

Page 22

Instalación

Installation des pièces de nition

A. B.

Installation du manchon de nition

Glissez le manchon de nition (1) sur le chapeau (2), la

cartouche et le corps de robinetterie brute. Assurez-vous que le manchon est bien positionné sur l'avant de la cartouche.

Installation de la plaque de nition

Installation dans un mur ni d’une épaisseur maximale de 1

1/8 po. Fixez la plaque arrière (1) au corps de robinetterie brute (2) au moyen des quatre vis (3) fournies.

Note : Assurez-vous que la face avant de la plaque

arrière est orientée vers l’avant et que les repères sont

visibles.

Glissez la plaque de nition (4) sur la soupape et les cartouches de l'inverseur, puis visser l'écrou de nition (5)

fourni dans le manchon de l'inverseur.

Note : Si vous faites l'installation dans un mur épais,

commandez la trousse d'installation RP90542 pour un

mur ni d'une épaisseur maximale de 2 1/8 po.

Sur les surfaces raboteuses ou inégales, vous devez appliquer du composé d'étanchéité autour de la plaque arrière (1) pour épaissir le joint. N'appliquez pas de

composé d’étanchéité dans l’encoche d’égouttement au bas de la plaque arrière (1) ni autour de la plaque de nition (4).

Installation de la manette de la soupape

Au moyen d'une clé Allen, xez la manette de la soupape

(1) avec une vis (2). En exerçant une pression, insérez le bouton (3) jusqu'à ce qu'il soit bien calé.

104437 Rev. A

Installation de la manette de l'inverseur

Glissez la manette de l'inverseur (1) sur le manchon de

nition (2). Au moyen d'une clé Allen, insérez la vis de

calage (3) dans la manette (1). En exerçant une pression, insérez le capuchon de la vis de calage (4) jusqu'à ce qu'il soit bien calé.

Page 23

Fiche de référence de la manette de l'inverseur

Water Flow For 3 Function Diverter / Flujo de agua para Desviadores de 3 posiciones / Écoulement

de l’eau pour les inverseurs à 3 positions

1st Position 1 ª posición

ère position

Outlet 1

Salida 1

Sortie 1

2nd Position ✱ 2 ª Posición ✱ 2e position ✱

Outlet 1

Salida 1

Sortie 1

3rd Position 3 ª posición 3e position

Outlet 1

Salida 1

Sortie 1

Outlet 2 Salida 2 Sortie 2

In / Entrada / Entrée

Water Flow For 6 Function Diverter / Flujo de agua para Desviadores de 6 posiciones / Écoulement

de l’eau pour les inverseurs à 6 positions

1st Position 1 ª posición 1ère position

Outlet 2 Salida 2 Sortie 2

4th Position ✱✱ 4 ª posición ✱✱ 4e position ✱✱

Outlet 2 Salida 2 Sortie 2

Outlet 1 Salida 1 Sortie 1

In / Entrada / Entrée

Outlet 1 Salida 1 Sortie 1

Outlet 3 Salida 3 Sortie 3

Outlet 2 Salida 2 Sortie 2

Outlet 3 Salida 3 Sortie 3

In / Entrada / Entrée

2nd Position ✱✱ 2 ª Posición ✱✱ 2e position ✱✱

Outlet 2 Salida 2 Sortie 2

In / Entrada / Entrée In / Entrada / Entrée

5th Position 5 ª posición 5e position

Outlet 2 Salida 2 Sortie 2

Outlet 1 Salida 1 Sortie 1

Outlet 3 Salida 3 Sortie 3

Outlet 2 Salida 2 Sortie 2

3rd Position 3 ª posición 3e position

Outlet 2 Salida 2 Sortie 2

Outlet 3 Salida 3 Sortie 3

In / Entrada / Entrée

6th Position ✱✱ 6 ª posición ✱✱ 6e position ✱✱

Outlet 2 Salida 2 Sortie 2

Outlet 1 Salida 1 Sortie 1

Outlet 3 Salida 3 Sortie 3

In / Entrada / Entrée

104437 Rev. A

Page 24

Nettoyage et entretien

Ce produit doit être nettoyé avec soin. Bien que le

ni soit extrêmement durable, il peut être abîmé

par des agents de polissage puissants ou des nettoyants fortement abrasifs. Pour le nettoyer, il suffit de le frotter doucement avec un chiffon

humide, puis de l’éponger avec une serviette

douce.

Maintenance

Fuite du robinet par la pomme de douche:

FERMEZ LES ROBINETS D'ALIMENTATION. Remplacez les sièges et les ressorts - trousse de réparation RP4993. Vérifiez l'état des joints toriques inférieurs et remplacez-les au besoin - pièce RP14414. Reportez-vous aux conseils utiles 1, 2 et 3.

Si la fuite persiste:

FERMEZ LES ROBINETS D'ALIMENTATION. Remplacez la cartouche RP46074. Reportez-vous aux conseils utiles 1, 2, 3, 4 et 5.

Incapacité de conserver la température de l'eau

constante:

Remplacez le logement par la pièce RP46074 ou suivez les conseils utiles 1, 2, 3, 4 et 5.

Conseils utiles:

1. Avant d’enlever la cartouche de la soupape pour en faire l’entretien, prenez note de la position de la butée de

température maximale sur le chapeau. La cartouche de la soupape doit toujours être replacée au même endroit.

PENSEZ SÉCURITÉ! Après avoir terminé l’installation, ouvrez la soupape pour vous assurer que de L’EAU FROIDE S’ÉCOULE EN PREMIER.

2. Pour retirer la cartouche du corps, fermez les robinets

d’alimentation et enlevez la manette ainsi que l’écrouchapeau. Ne tentez pas d’extraire la cartouche en faisant

levier avec un tournevis. Placez la manette sur la tige et

tournez-la d’environ ¼ de tour dans le sens inverse à celui des aiguilles d’une montre après avoir atteint la butée.

Soulevez la cartouche pour la retirer du corps

3. Pour enlever les sièges et les ressorts.Enlevez la cartouche de la soupape. Séparez le chapeau du logement en tournant le chapeau de 90o (degrés) dans le

sens inverse à celui des aiguilles d’une montre. Séparez

ensuite le chapeau du logement.

4. Si l’eau de votre région contient du calcaire, de la rouille, du sable ou d’autres contaminants, la soupape d’équilibrage de la pression doit être inspectée périodiquement. La fréquence de l’inspection dépendra du taux de contaminants dans l’eau. Pour inspecter la

cartouche de la soupape, retirez-la et suivez les étapes mentionnées dans la Note 1 ci-dessus. Tournez la soupape en position de mélange complet et secouez vigoureusement la cartouche. Si vous entendez un

cliquetis, l’unité est fonctionnelle et peut être réinstallée en

suivant les instructions indiquées dans la Note 1. Si vous

n’entendez pas de cliquetis, remplacez le logement par la

pièce de rechange appropriée.

5. Poussez le disque jusqu’à ce qu’il soit bien calé.

Consultez la page 6 pour obtenir plus de renseignements.

104437 Rev. A

Page 25

IMPORTANT DOCUMENTS ENCLOSED CAUTION: To reduce the risk of injury due to hot water burns, make sure the enclosed labels are

applied where specied on the label.

DOCUMENTOS IMPORTANTES INCLUIDOS AVISO: Para reducir el riesgo de lesión por quemaduras de agua caliente , asegúrese que las etiquetas incluidas se han aplicado donde

se ha especicado en la etiqueta.

DOCUMENTS IMPORTANTS À L’INTÉRIEUR

MISE EN GARDE :

Pour réduire le risque d’ébouillantage, veuillez

apposer les étiquettes fournies aux endroits

indiqués sur celles-ci.

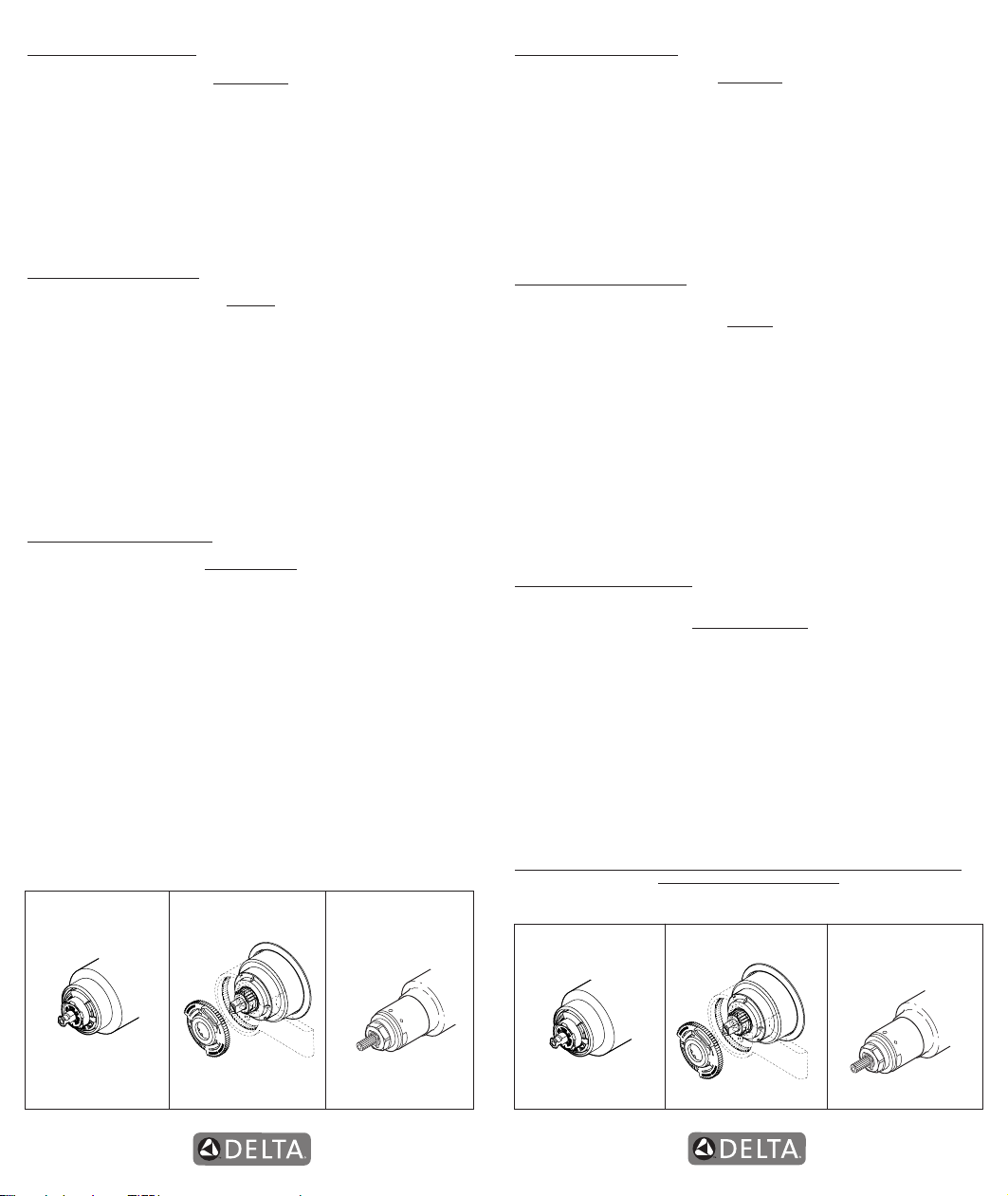

Page 26

NOTICE TO INSTALLER: Place this label on the water heater

next to the temperature adjustment knob.

These series of tub/shower valves do not adjust automatically for changes in temperature at the hot water heater or inlet.

heater or inlet is changed, the setting on these valves Failure to re-adjust the valve may result in hot water burns or extreme cold resulting from variations in line pressure (such as when a dishwasher or washing machine is in use while you are taking a shower). After installation, verify that the rotational limit stop or temperature knob on the valve is set so that changes in line pressure or temperature do not result in uncomfortable water temperature changes.

the hot water heater or inlet is changed after installation of the valve, the setting

of the rotational limit stop or temperature knob also must be changed!

installation instruction sheet for instructions on how to make this setting, or call us at 1-800-345-DELTA.

AVISO AL INSTALADOR: Coloque esta etiqueta en el calentador

de agua al lado de la perilla para el ajuste de temperatura.

Esta serie de válvulas para bañeras/regaderas no se ajustan automáticamente a los cambios de temperatura en el calentador de agua o en el agua de entrada.

el ajuste de la temperatura del calentador de agua o la temperatura del agua que entra cambia

¡El ajuste de estas válvulas se debe hacer manualmente!

la válvula puede resultar en quemaduras por agua caliente o temperaturas de agua extremadamente frías resultando en variaciones de presión y temperatura (como cuando el fregador de platos o la lavadora están funcionando mientras que se baña).

Después de la instalación, verique que el control o tope del límite rotacional o la perilla

del control de temperatura en la válvula está ajustada para que los cambios de presión y de temperatura en la línea no resulten en cambios incómodos de temperatura del agua.

Si el ajuste de la temperatura del calentador de agua o de la entrada de agua

se cambia después de la instalación de la válvula, el ajuste del tope del límite

rotacional o la perilla de ajuste ¡también se debe cambiar!

instrucciones de instalación para saber como se ajusta o cambia el ajuste, o llámenos al 1-800-345-DELTA.

AVIS À L’INSTALLATEUR: Fixez cette étiquette sur le chauffeeau près du bouton de réglage de température.

La soupape de robinet de baignoire ou de douche de cette série ne se règle pas automatiquement en fonction des changements de température de l’eau chaude au chauffe-eau ou de l’eau d’alimentation.

température du chauffe-eau ou de la température de l’eau d’alimentation, le réglage

de cette soupape doit

pas modié, le robinet pourra permettre l’écoulement d’eau très chaude susceptible de causer l’ébouillantage ou d’eau très froide, sous l’effet des variations de pression et de température dans la tuyauterie d’alimentation (lorsque la douche est utilisée en même temps que le lave-vaisselle ou la machine à laver, par exemple). Après l’installation,

assurez-vous que la butée de température maximale ou le bouton de température sur la

soupape est réglé de manière que les uctuations de pression et de température dans la tuyauterie d’alimentation n’entraînent pas de changements de température de l’eau

inconfortables.

ou de la température de l’eau d’alimentation après l’installation de la soupape, le

réglage de la butée de température maximale ou du bouton de température doit

être modié!

d’installation ou appelez-nous au 1-800-345-DELTA.

être modié manuellement!

En cas de modication du réglage de température du chauffe-eau

Pour régler le bouton de température, consultez la feuille d’instructions

13 / 14 / 24 Series

WARNING:

If the temperature setting of the hot water

AVISO:

ATTENTION :

En cas de modification du réglage de

17 / 27 Series

must be adjusted manually!

If the temperature setting of

Consult the

El no reajustar

Consulte con su hoja de

Si le réglage de la soupape n’est

17T / 27T Series

NOTICE TO INSTALLER: Place this label close to the valve where the

owner will see it, such as inside the door of a cabinet or vanity.

Water temperature changes due to seasonal or other inlet variations, such as changing the setting on the hot water heater may require adjustment of the rotational limit stop ortemperature knob on your tub/ shower valve to ensure a safe maximum temperature. These valve series do not automatically adjust for inlet temperature changes. If changes occur and you are not sure how to make the necessary rotational limit stop or temperature knob adjustments, please consult the installation instruction sheet provided with this valve or call 1-800-345-DELTA. These valve series are designed to minimize the effects of outlet water temperature changes due to inlet pressure changes, commonly caused by dishwashers, washing machines, toilets and the like.

there is a failure of other temperature controlling devices elsewhere in the plumbing system.

After making the necessary adjustments please ll in the information below. This valve/system has been

set by the person listed below to ensure a safe maximum temperature. Any change in the setting may raise the discharge temperature above the limit considered safe and could lead to hot water burns. If this label has not been completed, you should verify that the rotational limit stop or temperature knob has been properly adjusted to suit your individual installation. The installation instruction sheet supplied with the valve provides information on how to make this setting.

AVISO AL INSTALADOR: Coloque esta etiqueta cerca de la válvula donde el propietario la pueda ver, tal como dentro de la puerta del gabinete o el tocador.

Los cambios de temperatura del agua por variaciones estacionales u otras variaciones en el agua de entrada, como el cambio por el ajuste en el calentador de agua, puede requerir el ajuste del tope del límite rotacional o ajuste de la perilla para el control de la temperatura de la válvula de su unidad bañera/regadera para asegurar una temperatura máxima segura. Esta serie de válvulas no se ajusta automáticamente para los cambios de temperatura del agua de entrada. Si cambios ocurren y usted no está seguro como hacer los ajustes necesarios con la perilla para controlar la temperatura, por favor consulte la hoja de instrucciones de instalación proporcionada con esta válvula o llámenos al 1-800-345-DELTA. Las válvulas de esta serie están diseñadas para minimizar los efectos por cambios de temperatura en el agua de entrada por cambios en la presión del agua, comúnmente causados por el uso simultáneo de fregadoras de platos, lavadoras, inodoros y aparatos similares.

no proporcionar protección de quemaduras por el agua caliente cuando hay una falla de otros mecanismos que controlan la temperatura del agua en otro sitio del sistema de plomería.

Después de hacer los ajustes necesarios, por favor escriba la información suministrada a continuación. Esta válvula/sistema ha sido ajustada por la persona indicada a continuación para ayudar a asegurar una temperatura máxima segura. Cualquier cambio al ajuste puede aumentar la temperatura del agua de descarga sobre el límite considerado seguro y puede resultar en quemaduras por agua caliente.

Si esta etiqueta no se ha llenado, debe vericar si el control o tope del límite rotacional o la perilla que

controla la temperatura han sido correctamente ajustadas al gusto de su instalación individual. La hoja de instrucciones de instalación proporcionada con las válvulas le suministra información sobre como hacer este ajuste.

AVIS À L’INSTALLATEUR: Placez cette étiquette près de la soupape à un endroit où le propriétaire pourra la voir, du côté intérieur de la porte de l’armoire ou du meuble par exemple.

La température de l’eau peut varier en raison des changements de saison, d’une modification du réglage du chauffe-eau ou d’autres changements. Par con séquent, un réglage du bouton de température de votre soupape de douche ou de baignoire peut s’imposer pour que la température maximale de l’eau demeure sécuritaire. Les soupapes de cette série ne s’ajustent pas automatiquement aux changements de température de l’eau d’alimentation. Si des changements vous obligent à régler le bouton de température et vous n’êtes pas certain de la marche à suivre, veuillez consulter le feuillet d’instructions fourni avec la soupape ou appeler au 1-800-345-DELTA. Cette soupape est conçue pour

réduire les risques de blessures causées par des changements de la température ou de la pression de

l’eau d’alimentation habituellement causés par le lave-vaisselle, la machine à laver, une toilette ou un autre appareil qui consomme de l’eau.

en cas de défectuosité d’un autre dispositif de régulation de la température dans la tuyauterie.

Après avoir effectué le réglage nécessaire, veuillez inscrire l’information requise ci-dessous. La personne dont le nom figure ci-dessous a réglé cette soupape pour qu’elle puisse maintenir une température maximale sécuritaire. Toute modication du réglage peut entraîner une élévation de la température de l’eau s’écoulant par la douche ou dans la baignoire au delà de la limite considérée sécuritaire, ce qui pourrait causer un ébouillantage. Si cette étiquette n’a pas été remplie, vous devriez

vous assurer que le bouton de température a été réglé en fonction des caractéristiques de votre

installation. Le feuillet d’instruction fourni avec la soupape indique la marche à suivre pour effectuer le

réglage.

TO BE FILLED OUT BY THE INSTALLER / PARA SER LLENADO POR EL INSTALADOR /

BY/POR/PAR _______________ COMPANY/COMPANIA/COMPAGNIE ________________

DATE/FECHA/LE ___________ PHONE/TELÉFONO/TELÉPHONE ____________________

A REMPLIR PAR L’INSTALLATEUR:

13 / 14 / 24 Series

WARNING

They may not provide protection from hot water burns when

AVISO:

AVERTISSEMENT:

Elle peut ne pas assurer de protection contre l’ébouillantage

17 / 27 Series 17T / 27T Series

Estas pueden
