Регулятор температуры DTC.
Руководство по эксплуатации.
1. Меры предосторожности
Перед началом использования регулятора температуры DTC, далее по тексту, – прибор, обязательно прочтите данное руководство по эксплуатации.
Внимание! Опасность поражения электрическим током! Не прикасайтесь к клеммам питания. Не вскрывайте прибор, не убедившись в отсутствии на клеммах напряжения питания.
Предупреждение!
Данный прибор является устройством открытого исполнения, т.е. не имеет защиты от
попадания твердых тел и проникновения влаги (IP00). Убедитесь в том, что требования к
применению оборудования в данном производстве не допускают возможности
возникновения человеческих травм и серьезного материального ущерба при использовании прибора.
1. Требуется использование имеющихся соединений без применения пайки (винтовое соединение) с контролем усилия затяжки. Рекомендуемое усилие затяжки: 0.4 Н∙м (4кг∙см).
2. Не допускайте попадания внутрь прибора пыли и металлических изделий. Это может привести к повреждению прибора.
3. Не пытайтесь разбирать прибор. Не прилагайте недопустимых внешних воздействий к корпусу прибора. Это может привести к его отказу.
4. Не подключайте провода к терминалам функции «No».
5. Убедитесь, что все провода подключены в соответствии с полярностью клемм.
6. Не устанавливайте и не используйте прибор в местах с присутствием следующих факторов:
- газы или жидкости, способные вызвать коррозию;
- высокий уровень влажности;
- высокий уровень радиации;
- наличие вибраций, возможность присутствия ударов;
- высокие значения напряжений, частот.
7. При подключении и замене термодатчика необходимо убедится в отсутствии напряжения питания на клеммах прибора.
8. При подключении проводов термопары убедитесь в наличии термо­компенсационного провода, требующегося для большинства типов термопар.
9. При подключении платинового термометра сопротивления необходимо использовать
наиболее короткие (по возможности) длины проводов и максимально удалять провода питания от сигнальных проводов термометра сопротивления во избежание влияния
наводок и помех на полезный сигнал.
10. Корпус прибора не обеспечивает защиту от попадания твердых тел и проникновения влаги (IP00). В связи с этим он должен быть установлен в месте, защищенном от воздействия высоких температур, влажности, капель воды, пыли, коррозионно­опасных материалов, электрических разрядов и вибраций.
11. Перед включением прибора убедитесь, что все соединения выполнены правильно, в противном случае возможно серьезное повреждение прибора.
12. После отключения питания нельзя прикасаться к внутренним цепям прибора в течение одной минуты – до полной разрядки внутренних конденсаторов. Иначе возможно поражением электрическим разрядом.
Температурный контроллер DTС___________________________________________________________
2
DTC
Регулятор температуры Delta серии C
1- Назначение
1: Базовый блок (первый) 2: Модуль расширения (подключается к базовому)
2-
выходы
0: отсутствуют
2: две группы дополнительных выходов (пока недоступно)
3, 4 - Опции
00: отсутствуют
02: дискретный вход управления (пока недоступно)
5 – Тип
R: Релейный (однополюсный нормально-открытый) 250VAC/3A
L: Линейное напряжение 0÷10 В
Напряжение питания
24 В постоянного тока
Рабочий диапазон напряжений
90%-110% от номинального
Потребляемая мощность
Максимально 3Вт на каждый модуль
Входной сигнал
Термопары: K, J, T, E, N, R, S, B, U, L, ТХК
Платиновые термосопротивления: тип Pt100, JPt100
Аналоговый: 0-5В, 0-10В, 0-20мА, 4-20мА, 0-50мВ
Цикл измерения
Аналоговый вход: 0.15 сек; термодатчик: 0.4 сек.
Метод управления
- ПИД-регулятор
- ручная регулировка
Управляющие выходы
R: релейный выход, однополюсный нормально-открытый
- 250 В переменного тока, 3 А (резистивная нагрузка)
V: импульсный выход по напряжению – 12В +10% ~ -
20% (Макс. ток нагрузки 40 мА)
С: аналоговый выход – 4-20мА постоянного тока (сопротивление нагрузки – макс. 500 Ом)
L: аналоговый выход по напряжению –0-10В постоянного
кОм)
Функции выходов
Управляющий выход, сигнальный выход,
выхода 1-й группы)
Функции аварийной
сигнализации
ООО "НПО "СТОИК ЛТД", 107392 Москва ул.Просторная 7, (495) 661-24-61, http://www.stoikltd.ru
13. Не устанавливайте прибор в непосредственной близости от источника тепла: может ухудшаться точность измерения.
2. Расшифровка обозначения
Дополнительные
1: одна группа дополнительных выходов (пока недоступно)
01: вход для подключения датчика тока
основных
выходов
Примечание: Приборы DTC1000 в стандартной комплектации имеют напряжение питания 24VDC, 2 основных релейных выхода и порт RS-485. Приборы DTC1001 в стандартной комплектации имеют напряжение питания 24VDC, 1 основной релейный выход, 1 вход для подключения датчика тока и порт
RS-485.
V: Импульсное напряжение DC12V (+10%~-20%), 40mA C: Токовый 4÷20 mA
3. Технические и функциональные характеристики
- ПИД-регулятор с программным управлением
- двухпозиционный регулятор (ВКЛ/ВЫКЛ)
тока (сопротивление нагрузки должно быть больше 1
ретрансляционный выход (только для аналогового
12 режимов аварийной сигнализации
Температурный контроллер DTС___________________________________________________________
3
Коммуникация по RS-485
MODBUS ASCII/RTU, 2400~38400 бит\с
Вибропрочность
10-55 Гц, 10м/с2 в течение 10 минут по каждой из трех
осей
Ударопрочность
Макс. 300 м/с2, 3 раза по каждой из трех осей, 6
направлений.
Рабочая температура окр. среды
00 - +500 С
Температура хранения
-200 - +650 С
Максимальная высота
установки
до 2000 м над уровнем моря
Влажность окружающей среды
35% - 85% относительной влажности (без образования конденсата)
Степень загрязнения окр. среды
2
DTC1000R/V/C/L
9
0
.
0
3
.
0
60.03.4
25.2
4
.
0
3
.
0
1
2
3
4 5
6
7 8
9
10
3
11
12
13
1. Переключатель RUN/STOP
2. Н азвание модели и схема с оединений
3. Фиксатор на DIN-рейку
4. Терминалы ввода/вывода
5. Светодиодные индикаторы
6. Направляющие модуля
7. Шильдик
8. Слот расширения
9. Межмодульный фиксатор
10. Посадочное место на DIN-рейку
11. Порт RS-485
12. Межмодульны й фиксатор
13. Разъем питания
DTC2000R/V/C/L
9
0
.
0
3
.
0
60.03.4
25.2
4
.
0
3
.
0
1
2
3 4
5
6 7
8
9
2
10
1. Название модели и схема соединений
2. Фикс атор на DIN-рейку
3. Терминалы ввода/вы вода
4. Светодиодны е индикаторы
5. Направляющие модуля
6. Шильдик
7. Слот расш ирения
8. Межмодульны й фикс атор
9. Посадочное место на DIN-рейку
10. Слот расш ирения
0 – 50 мВ
17
0 – 50 мВ
4 – 20 мА
16
4 – 20 мА
0 – 20 мА
15
0 – 20 мА
0 – 10 В
14
0 – 10 В
0 – 5 В
13
0 – 5 В
Платиновое термосопротивление (Pt100).
Платиновое термосопротивление (JPt100)
Термопара типа ТХК
10
-200 … 8000С
ООО "НПО "СТОИК ЛТД", 107392 Москва ул.Просторная 7, (495) 661-24-61, http://www.stoikltd.ru
4. Описание конструкции модулей
5. Тип температурного датчика или сигнала на аналоговом входе
Тип температурного датчика или
сигнала на аналоговом входе
Значение
регистра
Возможный диапазон
12 -200 … 6000С
11 -20 … 4000С
Температурный контроллер DTС___________________________________________________________
4
(производства СССР или РФ)
Термопара типа U
9
-200 … 5000С
Термопара типа L (ТХК импортная)
Термопара типа B (ТПР)
7
100 … 18000С
Термопара типа S (ТПП)
6
0 … 17000С
Термопара типа R (ТПП)
5
0 … 17000С
Термопара типа N (ТНН)
4
-200 … 13000С
Термопара типа E (ТХКн)
3
0 … 6000С
Термопара типа T (ТМК)
2
-200 … 4000С
Термопара типа J (ТЖК)
1
-100 … 12000С
Термопара типа K (ТХА)
0
-200 … 13000С
Гистерезис нагрева
Вкл
Выкл
PV
Рис1: Двухпозиционное регулирование для одного выхода
Гистерезис охлаж дения
Нагрев
Уста вка
Уста вка
Охлаждение
ООО "НПО "СТОИК ЛТД", 107392 Москва ул.Просторная 7, (495) 661-24-61, http://www.stoikltd.ru
8 -200 … 8500С
Примечание 1: Когда выбран токовый вход, внешний резистор (250 Ом) подключать НЕ надо, он встроен!
Надо только переставить джамперную перемычку в соответствующую позицию. Внимательно
ознакомьтесь с пунктом 12.“Токовый вход”.
Примечание 2: Заводская установка параметра = 12 (Платиновое термосопротивление Pt100). По умолчанию диапазон аналоговых входов: -999…9999. Для примера, когда выбран вход 0…20 мА: -999 будет соответствовать 0 мА, а 9999 будет соответствовать 20 мА. Если изменить (в параметрах tP-H и tP-L) входной диапазон на 0…2000, то 0 будет соответствовать 0 мА, а 2000 будет соответствовать 20 мА. 1 ед.=0.01мА.
6. Функции выходов
В регуляторе температуры DTC существует три типа функций работы выходов: управляющий выход (управление нагревом/охлаждением), сигнальный выход, ретрансляционный выход.
Управляющие выходы
Регуляторы температуры DTC мог ут индивидуально управлять процессом нагрева или
охлаждения. Разница между ними состоит в том, что в функции нагрева управляющий выход активируется при падении температуры (например, для включения нагревательного элемента), а в функции охлаждения управляющий выход активируется при превышении
температуры (например, для включения компрессора охлаждения, вентилятора).
Регуляторы DTС имеют так же возможность одновременного управления нагревом и охлаждением (двухконтурное управление). При этом один из управляющих выходов (например OUT1) должен быть соединен с нагревателем, а другой (например OUT2) - с охлаждающим устройством. По каждому выходу может осуществляться регулирование по ПИД-закону.
Методы регулирования в обоих случаях могут быть следующие: ПИД-регулирование, двухпозиционное управление (вкл/выкл), ручное управление, ПИД-регулирование с программным управлением.
Одноконтурное управление:
Температурный контроллер DTС___________________________________________________________
5
PV
100%
0
PV
100%
0
Выход Выход
Рис 2: ПИД-рег улирование , упр авление охлажден ием
Рис 3: , ПИД-регулирование
управлени е охлаждением
Охлаждение Нагрев
Уста вка
Уста вка
PV
Зона н ечувст вительн о ст и
Гистерезис нагрева
Гистерезис охлаж дения
Нагрев
Охлаждение
Вкл
Выкл
Уста вка
Рис4: Двухпозиционное регулирование при двухконтурном
управлении
PV
0
Зона нечувствительности
(положительное значение)
Выход
Рис 5: ПИД-регулирование.
Нагрев
Охлаждение
Уста вка
PV
0
Зона нечувствительности
(отрицательное значен ие)
Нагрев
Охлаждение
Уста вка
Выход
Рис 6: ПИД-регулирование. Двухконтур ное управле ние с отрицательной зоной нечувствительности
ООО "НПО "СТОИК ЛТД", 107392 Москва ул.Просторная 7, (495) 661-24-61, http://www.stoikltd.ru
Двухконтурное управление:
Описание функций и параметров:
Регуляторы температуры DTС имеют возможность автоматически пошагово (по
заданным значениям температуры и интервалам времени на каждом шаге) управлять
процессом изменения и поддержания заданной температуры (по ПИД-закону). Максимально можно задать 8 наборов уставок (набор № 0-7) по 8 уставок (шаг 0-7) в каждом наборе.
Выполнение каждого набора уставок можно повторять (до 99 раз) и задавать различный
порядок очередности выполнения требуемых наборов уставок.
Параметры программного управления:
(1030H): Этот параметр используется для установка начального набора уставок с
которого начнется выполнение режима пошагового управления (изменение возможно только
в состоянии STOP).
(2000H~203FH): В этих параметрах задаются уставки температуры для шагов 0 – 7. Если
уставка температуры в выбранном шаге, будет равна уставке в предыдущем шаге, будет происходить выдержка температуры в течение времени, заданном в параметре
(2080H~20BFH). Если уставка температуры в выбранном шаге будет больше/меньше чем
уставка в предыдущем шаге, будет происходить плавный нагрев/охлаждение в течение
Температурный контроллер DTС___________________________________________________________
6
Рис 7: Пропорциональный выход
Выход
10В ( 20мА)
0В (4м А)
PV Low PV High
с обратным
Передаточная
PV Low PV High
PV PV
характеристика
наклоном
Выход
10В ( 20мА)
с п рямы м
Передаточная
характеристика
наклоном
ООО "НПО "СТОИК ЛТД", 107392 Москва ул.Просторная 7, (495) 661-24-61, http://www.stoikltd.ru
времени, заданном в параметре (2080H~20BFH).
(2080H~20BFH): В этих параметрах задаются интервалы времени для каждого из шагов 0
– 7.
(1060H~1063H): Этот параметр используется для выбора следующего набора уставок,
который будет выполняться после данного набора.
Для примера, если (1062H)= 4, то после выполнения набора уставок №2 будет выполняться набор уставок №4. Если выбрана OFF – программное выполнение завершится после выполнения данного набора.
(1050H~1053H): Количество повторных циклических выполнений данного набора уставок. Максимальное количество повторных циклов до 99.
Для примера, если (1053H) = 4, то набор уставок №3 будет дополнительно выполняться еще 4 раза. Полное число циклов набора №3 = 1 + 4 = 5 раз.
(1040H~1043H): Выбор количества выполняемых шагов в данном наборе уставок. Может быть задано от 0 до 7.
Для примера, если (1047H) = 2, то в наборе уставок №7 будут выполняться только первые 3 шага (шаг№0 - №2).
Выполнение программы:
Когда (1068H) = 1, идет выполнение программы начиная с набора, заданного в (1030H).
Когда (1068H) = 2, программа будет остановлена и управляющие выходы отключены.
Когда (1068H) = 0, выполнение программы будет остановлено, регулирование
температуры на это время будет осуществляться на уставке предшествующей остановке.
После установки (1068H) = 1, выполнение программы начнется сначала (с шага №0 начального набора уставок).
Когда (1068H) = 3, выполнение программы будет остановлено, регулирование
температуры на это время будет осуществляться на уставке предшествующей остановке.
После установки (1068H) = 1, выполнение программы будет продолжено (с текущего шага).
Ретрансляционный (пропорциональный) выход
Аналоговый выход 1-й группы регулятора DTC может использоваться для
пропорциональной передачи входного измеренного значения по выходу. Например, когда на
входе (с диапазоном входных значений 0 – 1000) значение 0, на выходе будет сигнал 0 мА (0В). Когда на входе значение 1000, на выходе будет сигнал 20 мА (10В).
Сигнальный выход
Выход аварийной сигнализации может работать в одном из 12 режимов, показанных ниже. Выход активируется при отличии в большую или меньшую сторону текущего значения температуры (PV) от значения уставки (SV).
Температурный контроллер DTС___________________________________________________________
7
Значение
Режим работы выхода аварийной сигнализации
Функция на выходе
0
Нет функции аварийной сигнализации
Выход отключен
Выход за границы верхнего и нижнего пределов
(нижний предел сигнализации).
Выход за границу верхнего предела. Выход
Выход за границу нижнего предела. Выход
(нижний предел сигнализации).
Инверсный выход за границы верхнего и нижнего
пределах значения уставки SV+AL-H и SV-AL-L.
Выход за границы верхнего и нижнего пределов Выход за границу верхнего предела температуры
за предел, установленный значением AL-H.
Выход за границу нижнего предела температуры
за предел, установленный значением AL-L.
Выход за границы верхнего и нижнего пределов
SV-AL-L (нижний предел сигнализации).
Выход за границу верхнего предела с ожиданием
(верхний предел сигнализации).
Выход за границу нижнего предела с ожиданием
(нижний предел сигнализации).
ООО "НПО "СТОИК ЛТД", 107392 Москва ул.Просторная 7, (495) 661-24-61, http://www.stoikltd.ru
температуры. Выход включается, когда текущее
1
значение температуры PV выше, чем значение уставки SV+AL-H (верхний предел сигнализации) или ниже, чем значение уставки SV-AL-L
2
3
4
5
6
включается, когда текущее значение температуры
PV выше, чем значение уставки SV+AL-H (верхний предел сигнализации).
включается, когда текущее значение температуры
PV ниже, чем значение уставки SV-AL-L
пределов температуры. Выход включается, когда
текущее значение температуры PV находится в
температуры по абсолютному значению. Выход включается, когда текущее значение температуры
PV выходит за пределы, установленные значениями AL-H и AL-L.
по абсолютному значению. Выход включается,
когда текущее значение температуры PV выходит
7
по абсолютному значению. Выход включается,
когда текущее значение температуры PV выходит
температуры с ожиданием прохождения последовательности. Выход включается, когда
8
текущее значение температуры PV выше, чем значение уставки SV+AL-H (верхний предел
сигнализации) или ниже, чем значение уставки
прохождения последовательности. Выход
9
включается, когда текущее значение температуры
PV выше, чем значение уставки SV+AL-H
прохождения последовательности. Выход
10
включается, когда текущее значение температуры
PV ниже, чем значение уставки SV-AL-L
Температурный контроллер DTС___________________________________________________________
8
Выход за границу верхнего предела с
значение уставки SV+(AL-L).
Выход за границу верхнего предела с
значение уставки SV-(AL-L).
AT
TX
RX
O1
O2
Err
Run
000: 2400 бит/с
100:38400 бит/с
ООО "НПО "СТОИК ЛТД", 107392 Москва ул.Просторная 7, (495) 661-24-61, http://www.stoikltd.ru
гистерезисом. Выход включается, когда текущее
11
12
Примечания: Значения AL-H и AL-L включают в себя AL1H, AL2H и AL1L, AL2L. Когда выход 1-й группы работает в сигнальном режиме, будут использоваться AL1H(1024H) и AL1L(1025H). Когда выход 2-й группы работает в сигнальном режиме, будут использоваться AL2H(1026H) и AL2L(1027H).
значение температуры PV выше, чем значение уставки SV+(AL-H), а выключается, когда текущее значение температуры PV ниже, чем
гистерезисом. Выход включается, когда текущее значение температуры PV ниже, чем значение уставки SV-(AL-H), а выключается, когда текущее значение температуры PV выше, чем
7. Светодиодная индикация
1. Когда на прибор подано напряжение питания, будет светиться POWER LED.
2. По состоянию светодиодов в течение первой секунды после подачи питания можно
получить информацию о протоколе коммуникации, а течение следующей секунды – о коммуникационном адресе контроллера (см. таблицу). После этого светодиоды перейдут в нормальный режим индикации.
3. Когда прибор находится в рабочем режиме регулирования, будет светиться RUN LED.
4. При возникновении ошибки по входу, в памяти или при коммуникационной передаче,
будет светиться ERROR LED.
5. Когда активен какой-либо выход, будет светиться соответствующий светодиод.
6. В режиме самонастройки ПИД-регулятора, будет мигать AT LED.
7. RX LED будет мигать во время приема данных, а TX LED будет мигать во время
передачи данных по RS-485.
Формат передачи светодиодами информации о протоколе коммуникации:
001:4800 бит/с 010:9600 бит/с
011:19200 бит/с
Коммуникационный адрес отображается в двоичном коде светодиодами от AT (6 бит) до RUN (0 бит).
8. Пароль
По умолчанию пароль не установлен. Пароль активизируется после ввода в
соответствующие коммуникационные адреса 4-х байтовое число. Существует 3 уровня защиты паролем.
1. Уровень1: состояние светодиодов, установочных параметров и входные значения
могут быть считаны по RS-485, но не могут быть изменены.
2. Уровень 2: состояние светодиодов, установочных параметров и входные значения
могут быть считаны по RS-485, а также могут быть изменены.
3. Уровень 3: все уставки могут быть считаны по RS-485, но изменены могут быть только
уставки заданной температуры и параметры самонастройки AT.
4. Нет пароля.
00:None
01:Even 10: Odd
0: ASCII
1: RTU
0:2 Stop bit 1:1 Stop bit
Температурный контроллер DTС___________________________________________________________
9
Бит 0 1 2 3 4 5
6
Уровень 1
Уровень 2
Уровень 3
Нет
Заводское
значение
Дискретность: температурный вход
диапазон;
ООО "НПО "СТОИК ЛТД", 107392 Москва ул.Просторная 7, (495) 661-24-61, http://www.stoikltd.ru
Как только пароль установлен в (106EH~1070H), будет введен уровень 1. Для ввода другого уровня, введите значение 1 в соответствующий битовый регистр 106BH~106DH (см. коммуникационные адреса и регистры). После выключения и включения питания, произойдет переход к соответствующему уровню доступа. Если защита паролем должна быть отключена, надо очистить все регистры установки пароля.
Для активизации функции пароля, надо записать требуемый пароль в регистры (106EH~1070H) когда защита паролем отключена. Чтобы отключить защиту паролем, предназначенная установка пароля должна быть записана в специальный регистр
106EH~1070H.
Состояние пароля может быть прочитано в 106EH~1070H в соответствие с ниже приведенной таблицей:
Состояние
Уровень 1 Уровень 2 Уровень 3
блокирован
блокирован
блокирован
блокировки
Бит=0 означает, что пароль не установлен. Бит=1 означает заданный пароль (b0~b2). b3~b6 используются для отображения текущего состояния пароля.
9. Синхронизация протокола коммуникации и функция
автоопределения идентификационного номера (ID)
При использовании функции автоопределения ID-номера, протокол коммуникации DTC2000 будет таким же, как в DTC1000. ID-номера приборов будут последовательно увеличиваться.
1. Флаг автонастройки коммуникации должен быть равен “1” для DTC1000 (регистр
1022H).
2. Подключите DTC2000 к базовому модулю (при выключенном питании). Затем подайте
напряжение питания.
3. Протокол коммуникации по умолчанию: 9600bps, 7bits, Even, 1 stop bit.
4. Эта функция будет выполняться в течение 3~5 сек после подачи питания.
10. Параметры коммуникации по RS-485
Поддержка скорости передачи: 2400, 4800, 9600, 19200, 38400 бод;
Протокол связи: ModBus (ASCII или RTU);
Неподдерживаемые форматы: 7,N,1 или 8,О,2 или 8,Е,2
Возможные коммуникационные адреса: 1 – 255
Коды функций: 03H для чтения содержимого регистра (максимум 8 слов), 06H для
записи 1 слова в регистр; 01H для чтения битовых данных (максимум 16 бит), 05H для записи 1 бита в регистр
Адрес и содержимое регистров данных:
Адрес
Содержимое Пояснение
= 0.1грд.; аналоговый вход = 1ед Индикация ошибок:
8002H: Статус инициализации (значение температуры неполучено); 8003H: Нет термодатчика; 8004H: Ошибка измерения;
1000H
Текущее измеренное
значение температуры PV (переменная процесса)
8006H: Измеренное значение
температуры выходит за заданный
Температурный контроллер DTС___________________________________________________________
10
8007H: Ошибка EEPROM
Дискретность: 0.1 (
0
С или
0
F).
Аналоговый вход: 1ед.
Верхний предел диапазона
температуры
Ограничение значений уставки в
верхнем пределе. Дискретность: 0.1
Нижний предел диапазона
температуры
Ограничение значений уставки в
нижнем пределе. Дискретность: 0.1
Тип используемого датчика
аналогового сигнала
0: ПИД-регулятор;
Период следования
0 ~ 99 секунд
выходам.
Полоса пропорциональности
ПИД-регулятора (PB)
100AH
260
Время интегрирования (Ti)
0 ~ 9999
Время дифференцирования
Ограничение
интегрирования
Величина статической
Коэффициент для P-
двухконтурном управлении.
Зона нечувствительности при
двухконтурном управлении
-999~9999, дискретность: 0.1грд. (1ед.)
Гистерезис для
управляющего выхода 1
Гистерезис для
управляющего выхода 2
Чтение и запись отношения
выходе 1.
Чтение и запись отношения
выходе 2.
1014H
0
Установка верхнего предела
1 ед. = 2.8 мкА (на токовом выходе)
ООО "НПО "СТОИК ЛТД", 107392 Москва ул.Просторная 7, (495) 661-24-61, http://www.stoikltd.ru
1001H 0 Значение уставки SV
1002H 6000
1003H -200
1004H 12
температуры или
1005H 0 Метод регулирования
1007H 4
импульсов на управляющем
выходе 1
Период следования
1008H 4
импульсов на управляющем
выходе 2
1009H 476
100BH 41
(Td)
См. Тип температурного датчика
или аналогового входа
1: двухпозиционный регулятор; 2: ручное управление
3: программное управление по предустановленным значениям
температуры и времени. 0 ~ 99 секунд
(0 = 0.5 сек)
(0 = 0.5 сек). Не действительно при одновременном управлении по двум
1 ~ 9999, дискретность: 0.1грд. (1ед.)
0 ~ 9999
100CH 0
100DH 0
ошибки регулирования,
0~1000, дискретность: 0.1%
0~1000, дискретность: 0.1%
когда Ti=0
составляющей ПИД-
100EH 100
регулятора для
1 ~ 9999, дискретность: 0.01
управляющего выхода 2 при
100FH 0
1010H 0
1011H 0
1012H 0
1013H 0
длительности импульса к периоду на управляющем
длительности импульса к периоду на управляющем
0~9999, дискретность: 0.1грд. (1ед.)
0~9999, дискретность: 0.1грд. (1ед.)
Дискретность: 0.1% ( запись
возможна только в ручном режиме)
Дискретность: 0.1% ( запись
возможна только в ручном режиме)
Температурный контроллер DTС___________________________________________________________
11
значений на аналоговом
выходе
=1.3 мВ (на потенциальном выходе)
Установка нижнего предела
выходе
Смещение входной
характеристики
–999 ~ +999. Дискретность: 0.1грд. (1ед.)
Режим работы сигнального
выхода 1
Режим работы сигнального
выхода 2
Флаг автонастройки
параметров коммуникации
0: автонастройка запрещена 1: автонастройка разрешена
Верхний предел для
сигнализации 1 (AL1H)
Нижний предел для
сигнализации 1 (AL1L)
Верхний предел для
сигнализации 2 (AL2H)
Нижний предел для
сигнализации 2 (AL2L)
Чтение/запись состояния
контроллера
b1:ALM2, b2: 0C, b3: 0F, b4: ALM1, b5: O2, b6:O1, b7: AT
Выбор наклона передаточной
пропорционального выхода
Чтение состояния
светодиодов
b0: RUN, b1:ERR, b2: O2, b3: O1, b4: RX, b5:TX, b6: AT
Версия программного
обеспечения
Начальный набор уставок в программном режиме
Индикация остатка времени
программы
Индикация остатка времени
выполнения шага программы
Индикация номера
программы
Индикация номера
уставок программы
Верхний предел
пропорционального выхода
0~100% от макс. значения на аналоговом выходе, дискр.: 0.1%
Нижний предел
пропорционального выхода
0~100% от макс. значения на аналоговом выходе, дискр.: 0.1%
1040H~
1043H
Количество выполняемых
шагов в наборе уставок
ООО "НПО "СТОИК ЛТД", 107392 Москва ул.Просторная 7, (495) 661-24-61, http://www.stoikltd.ru
1015H 0
1016H 0
1020H 0
1021H 0
1022H 0
1024H 40
1025H 40
1026H 40
1027H 40
значений на аналоговом
включения аварийной
включения аварийной
включения аварийной
включения аварийной
1 ед. = 2.8 мкА (на токовом выходе) =1.3 мВ (на потенциальном выходе)
См. "Сигнальные выходы"
См. "Сигнальные выходы"
См. "Сигнальные выходы"
См. "Сигнальные выходы"
См. "Сигнальные выходы"
См. "Сигнальные выходы"
102AH
102CH 0
102EH
102FH
1030H 0
1032H
1033H
1034H
1035H
характеристики
выполнения цикла
выполняемого шага
выполняемого набора
0: прямая характеристика 1: обратная характеристика
0х100 соответствует версии 1.00
0 ~ 7
Ед.: секунды
Ед.: минуты
0 ~ 7
0 ~ 7
1037H 1000
1038H 0
7
0 ~ 7
Температурный контроллер DTС___________________________________________________________
12
Количество повторных
Выбор следующего набора
набора.
0 ~ 8. Если выбрано значение 8 –
данного набора.
Управление выполнением
0: стоп, 1: выполнение, 2: конец
0: управление нагревом,
3: пропорциональный выход
0: управление нагревом,
2: аварийная сигнализация
Уровень доступа 1. Чтение и
запись разрешены.
Будет соответствовать паролю
уровня доступа 1 (106E)
Будет соответствовать паролю
уровня доступа 2 (106F)
Будет соответствовать паролю
уровня доступа 3 (1070)
Установка пароля для уровня
Очистите старый пароль перед новой
Установка пароля для уровня
Очистите старый пароль перед новой
Установка пароля для уровня
Очистите старый пароль перед новой
Коммуникационный адрес
DTC
Коммуникационный формат
данных
1073H
2
Скорость передачи данных
0~4: 2400~38400
Длина пакета передачи
данных
1075H
1
Установка паритета
0: None 1:Even 2: Odd
0: 2 stop bit
В этих параметрах задаются
адресам 2000H – 2007H
В этих параметрах задаются
2087H
ООО "НПО "СТОИК ЛТД", 107392 Москва ул.Просторная 7, (495) 661-24-61, http://www.stoikltd.ru
1050H~
1053H
1060H~
1063H
1068H 1
1069H 0
106AH 0
0
0
циклических выполнений
данного набора уставок
уставок, который будет выполняться после данного
программы
Выбор режима работа выхода 1
Выбор режима работа
выхода 2
106BH 0
106CH 0 Уровень доступа 2.
106DH 0 Уровень доступа 3.
0 ~199
программное выполнение завершится после выполнения
программы, 3: пауза в программе
1: управление охлаждением, 2: аварийная сигнализация,
1: управление охлаждением,
106EH 0
106FH 0
1070H 0
доступа 1.
доступа 2.
доступа 3.
1071H 1
1072H 0
1074H 1
1076H 1 Стоповый бит
уставки температуры для
2000H~
203FH
0
шагов 0 – 7 всех 8 наборов
уставок. Для набора 0 температура задается по
установкой пароля.
установкой пароля.
установкой пароля.
1~247
RTU:1, ASCII:0
0: 8bit 1: 7bit
1: 1stop bit
-999 ~ 9999. Дискретность: 0.1грд.
интервалы времени для
2080H~
20BFH
0
шагов 0 – 7 всех 8 наборов
уставок. Для набора 0 время
0 ~ 900 мин.
задается по адресам 2080H –
Температурный контроллер DTС___________________________________________________________
13
Адрес
Содержимое
Дополнение
Выбор единиц отображения для
температуры
0: выключена (значение по
1: включена.
0: работа (значение по умолчанию), 1: стоп.
Временный стоп (пауза) режима
программного управления
0: работа (значение по умолчанию),
1: пауза.
0: работа (значение по умолчанию),
STX
‘:’
‘:’
STX
‘:’
‘:’
STX
‘:’
‘:’
STX
‘:’
‘:’
ADR 1
‘0’
‘0’
ADR 1
‘0’
‘0’
ADR 1
‘0’
‘0’
ADR 1
‘0’
‘0’
ADR 0
‘1’
‘1’
ADR 0
‘1’
‘1’
ADR 0
‘1’
‘1’
ADR 0
‘1’
‘1’
CMD 1
‘0’
‘0’
CMD 1
‘0’
‘0’
CMD 1
‘0’
‘0’
CMD 1
‘0’
‘0’
‘1’
‘0’
‘0’
‘0’
‘1’
‘0’
‘1’
‘0’
‘0’
‘8’
‘4’
‘2’
‘0’
‘8’
‘0’
‘8’
‘0’
‘1’
'0’
'1’
‘0’
‘1’
‘0’
‘1’
‘0’
‘0’
‘1’
‘7’
‘1’
‘0’
‘1’
‘0’
‘0’
‘0’
‘F’
‘0’
‘0’
‘F’
‘0’
‘F’
‘0’
‘0’
‘4’
‘1’
‘3’
‘F’
‘3’
‘F’
‘0’
‘0’
‘0’ ‘E’
‘0’
‘E’
‘0’
‘2’
‘9’
‘0’ ‘8’
‘0’
‘8’
‘0’
‘E’
‘D’
‘0’
‘F’
‘E’
‘F’
‘E’
LRC CHK 0
‘A’
‘D’
‘0’
LRC CHK 0
‘D’
‘3’
LRC CHK 0
‘D’
‘3’
END 1
CR
CR
LRC CHK 1
‘0’
‘E’
END 1
CR
CR
END 1
CR
CR
END 0
LF
LF
LRC CHK 0
‘3’
‘4’
END 0
LF
LF
END 0
LF
LF
CR
CR
ADR
01H
01H
ADR
01H
01H
ADR
01H
01H
ADR
01H
01H
CMD
03H
02H
CMD
03H
03H
CMD
06H
05H
CMD
06H
05H
10H
08H
10H
08H
10H
08H
00H
10H
01H
10H
01H
10H
00H
00H
01H
17H
03H
FFH
03H
FFH
02H
09H
F4H
01H
20H
00H
20H
00H
CRC CHK Low
C0H
BBH
Содержание
03H
CRC CHK Low
DDH
8FH
CRC CHK Low
DDH
8FH
ООО "НПО "СТОИК ЛТД", 107392 Москва ул.Просторная 7, (495) 661-24-61, http://www.stoikltd.ru
Адрес и содержимое битовых регистров:
0811H
0813H
Функция автотестирования
(автонастройка ПИД-регулятора)
0: 0F; 1: 0С (значение по умолчанию),
умолчанию),
0814H Выбор режима работы (RUN/STOP)
0815H
0816H Стоп режима программного управления
1: стоп.
Формат передачи данных: командный код - 01H: чтение N бит; 05H: запись 1 бита;
03H: чтение N слов; 06H: запись 1 слова.
STX (стартовый символ), ADR (адрес устройства в сети), CMD (код команды)
ASCII режим:
Команда чтения
Ответное сообщение
Команда записи
Ответное сообщение
CMD 0
Стартовый
адрес
данных
Число
данных
(в словах/
битах)
LRC CHK 1
LRC (продольная проверка избыточности) рассчитывается следующим образом: суммируются значение
байтов от ADR1 до последнего символа данных и вычитается из 100H.
Для примера: 01H+03H+10H+00H+00H+02H=16H,
LRC = 100H - 16H = EAH.
‘3’ ‘1’
CMD 0
Число данных
(в байтах)
Содержание
данных по
адресу
1000H/081хН
Содержание
данных
по адресу
1001H
END 1 END 0
‘3’ ‘1’
LF LF
CMD 0
Адрес
данных
Содержание
данных
LRC CHK 1
‘6’ ‘5’
CMD 0
Адрес
данных
Содержание
данных
LRC CHK 1
RTU режим:
Команда чтения
Ответное сообщение
Команда записи
Ответное сообщение
‘6’ ‘5’
Стартовый
адрес данных
Число данных
(слов/бит)
Число данных
(в байтах)
Содержание
данных 1
04H 02H
Адрес
данных
Содержание
данных
Адрес
данных
Содержание
данных
Температурный контроллер DTС___________________________________________________________
14
CBH
A9H
данных 2
20H
E2H
E2H
BBH
77H
15H
88H
Монт ажная панел ь
-рейк а
модуль
ООО "НПО "СТОИК ЛТД", 107392 Москва ул.Просторная 7, (495) 661-24-61, http://www.stoikltd.ru
CRC CHK High
CRC (циклическая проверка избыточности) рассчитывается следующим образом:
Шаг 1 : Загрузка 16-bit регистра (называемого CRC регистром) с FFFFH; Шаг 2: Исключающее ИЛИ первому 8-bit байту из командного сообщения с байтом младшего порядка
из 16-bit регистра CRC, помещение результата в CRC регистр.
Шаг 3: Сдвиг одного бита регистра CRC вправо с MSB нулевым заполнением. Извлечение и проверка
LSB.
Шаг 4: Если LSB CRC регистра равно 0, повторите шаг 3, в противном случае исключающее ИЛИ
CRC регистра с полиномиальным значением A001H.
Шаг 5: Повторяйте шаг 3 и 4, до тех пор, пока восемь сдвигов не будут выполнены. Затем, полный 8-
bit байт будет обработан.
Шаг 6: Повторите шаг со 2 по 5 для следующих 8-bit байтов из командного сообщения.
Продолжайте пока все байты не будут обработаны. Конечное содержание CRC регистра CRC значение. При
передачи значения CRC в сообщении, старшие и младшие байты значения CRC должны меняться, то есть
сначала будет передан младший байт.

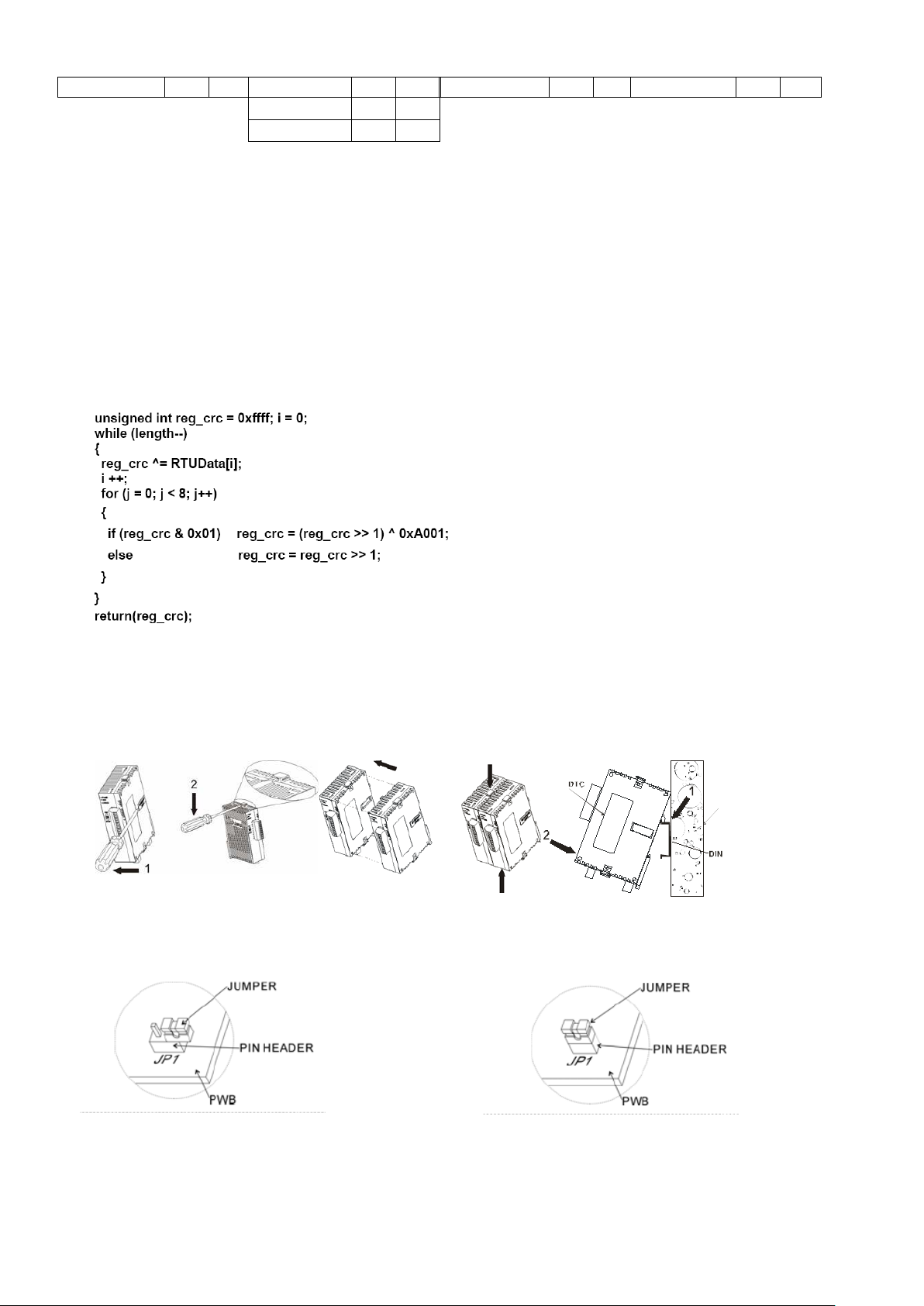

Пример программы для расчета CRC:
CRC CHK Low CRC CHK High
CRC CHK High
9FH CRC CHK High
9FH
11. Установка
Модули расширения (DTC2000) подключаются к базовому блоку (DTC1000), всего возможно подключение до 7 блоков расширения и устанавливаются на DIN-рейку, как показано ниже:
12.Токовый вход.
При нормальном входе При токовом входе (4 ~ 20мА, 0 ~ 20мА)
Примечание: Если у Вас прибор старой версии и не имеет джампера JP1, то когда выбран токовый
вход, должен быть соединен внешний резистор (250 Ом).
Температурный контроллер DTС___________________________________________________________
15
ООО "НПО "СТОИК ЛТД", 107392 Москва ул.Просторная 7, (495) 661-24-61, http://www.stoikltd.ru
Заводы-изготовители:
Taoyuan1 31-1, Xingbang Road, Guishan Industrial Zone, Taoyuan County 33370, Taiwan, R.O.C. TEL: 886 -3-362-6301 / FAX: 886-3-362-7267
Wujiang Plant3 1688 Jiangxing East R oad, Wujiang Economy Development Zone, Wujiang City, Jian g Su P rovince, People's Republic of China (Post code: 215200) TEL: 86-512-6340-3008 / FAX: 86-512-6340-7290
Loading...
