Delta DLT8124 Installation & Assembly

Page 1

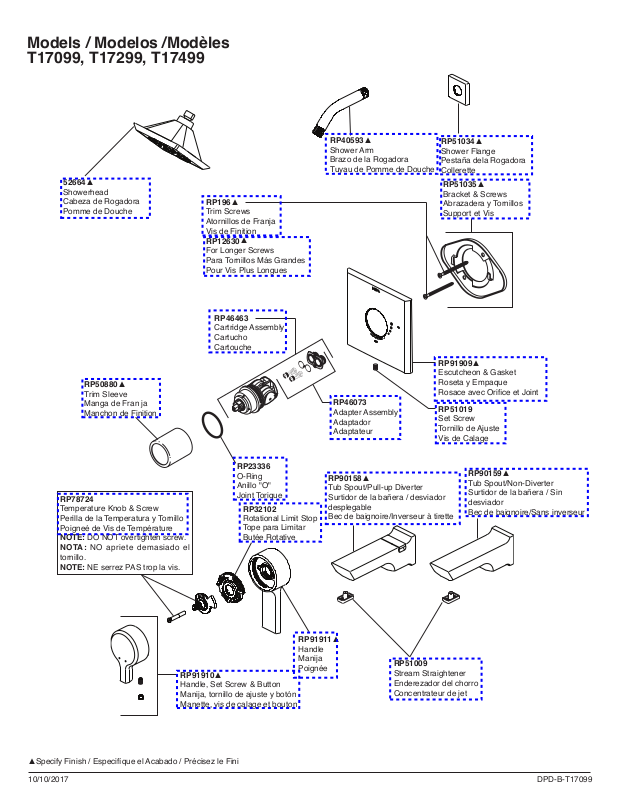

Models / Modelos /Modèles T17099, T17299, T17499
52664
Showerhead Cabeza de Rogadora Pomme de Douche
RP50880
Trim Sleeve Manga de Fran ja Manchon de Finition
RP196
Trim Screws Atornillos de Franja Vis de Finition
RP12630
For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues
RP46463
Cartridge Assembly Cartucho Cartouche
RP40593
Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche
RP46073
Adapter Assembly Adaptador Adaptateur
RP51034
Shower Flange Pestaña dela Rogadora Collerette
RP51035
Bracket & Screws Abrazadera y Tornillos Support et Vis
RP91909
Escutcheon & Gasket Roseta y Empaque
Rosace avec Orice et Joint
RP51019
Set Screw Tornillo de Ajuste Vis de Calage
RP78724
Temperature Knob & Screw Perilla de la Temperatura y Tornillo Poigneé de Vis de Température
DO NOT overtighten screw.
NOTE:
NO apriete demasiado el
NOTA:
tornillo.
NE serrez PAS trop la vis.
NOTE:
RP23336
O-Ring Anillo "O" Joint Torique
RP32102
Rotational Limit Stop Tope para Limitar Butée Rotative
RP91910
Handle, Set Screw & Button Manija, tornillo de ajuste y botón Manette, vis de calage et bouton
RP90158
Tub Spout/Pull-up Diverter Surtidor de la bañera / desviador desplegable Bec de baignoire/Inverseur à tirette
RP91911
Handle Manija Poignée
RP90159
Tub Spout/Non-Diverter Surtidor de la bañera / Sin desviador Bec de baignoire/Sans inverseur
RP51009
Stream Straightener Enderezador del chorro Concentrateur de jet
Specify Finish / Especifíque el Acabado / Précisez le Fini
10/10/2017 DPD-B-T17099
