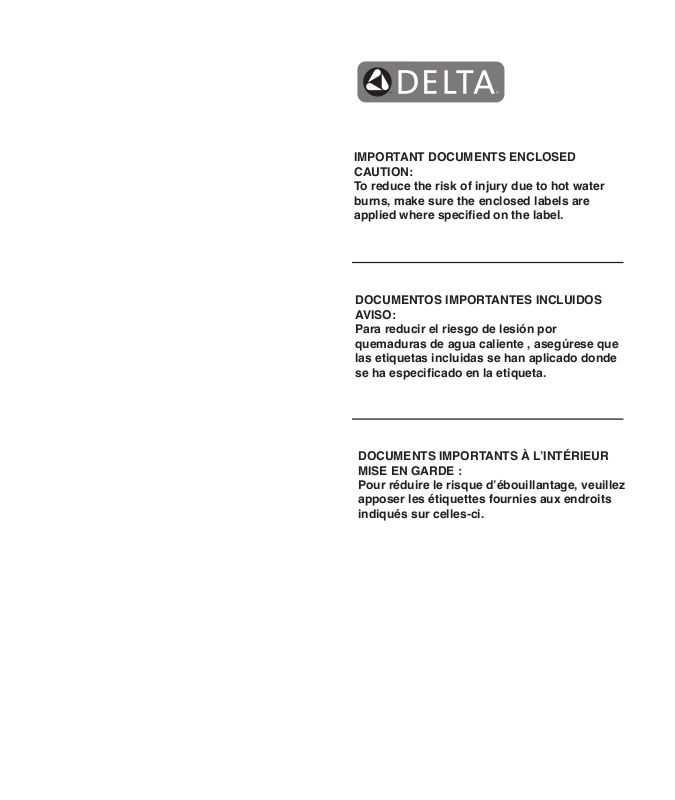

Delta DLT8120 Installation & Assembly

IMPORTANT DOCUMENTS ENCLOSED
CAUTION:
To reduce the risk of injury due to hot water
burns, make sure the enclosed labels are

applied where specied on the label.

DOCUMENTOS IMPORTANTES INCLUIDOS
AVISO:
Para reducir el riesgo de lesión por
quemaduras de agua caliente , asegúrese que
las etiquetas incluidas se han aplicado donde

se ha especicado en la etiqueta.

DOCUMENTS IMPORTANTS À L’INTÉRIEUR

MISE EN GARDE :

Pour réduire le risque d’ébouillantage, veuillez

apposer les étiquettes fournies aux endroits

indiqués sur celles-ci.

NOTICE TO INSTALLER: Place this label on the water heater

next to the temperature adjustment knob.

These series of tub/shower valves do not adjust automatically for changes in
temperature at the hot water heater or inlet.

heater or inlet is changed, the setting on these valves
Failure to re-adjust the valve may result in hot water burns or extreme cold resulting from
variations in line pressure (such as when a dishwasher or washing machine is in use
while you are taking a shower). After installation, verify that the rotational limit stop or
temperature knob on the valve is set so that changes in line pressure or temperature do
not result in uncomfortable water temperature changes.

the hot water heater or inlet is changed after installation of the valve, the setting

of the rotational limit stop or temperature knob also must be changed!

installation instruction sheet for instructions on how to make this setting, or call us at
1-800-345-DELTA.

AVISO AL INSTALADOR: Coloque esta etiqueta en el calentador

de agua al lado de la perilla para el ajuste de temperatura.

Esta serie de válvulas para bañeras/regaderas no se ajustan automáticamente a
los cambios de temperatura en el calentador de agua o en el agua de entrada.

el ajuste de la temperatura del calentador de agua o la temperatura del agua que entra
cambia

¡El ajuste de estas válvulas se debe hacer manualmente!

la válvula puede resultar en quemaduras por agua caliente o temperaturas de agua
extremadamente frías resultando en variaciones de presión y temperatura (como
cuando el fregador de platos o la lavadora están funcionando mientras que se baña).

Después de la instalación, verique que el control o tope del límite rotacional o la perilla

del control de temperatura en la válvula está ajustada para que los cambios de presión
y de temperatura en la línea no resulten en cambios incómodos de temperatura del
agua.

Si el ajuste de la temperatura del calentador de agua o de la entrada de agua

se cambia después de la instalación de la válvula, el ajuste del tope del límite

rotacional o la perilla de ajuste ¡también se debe cambiar!

instrucciones de instalación para saber como se ajusta o cambia el ajuste, o llámenos al
1-800-345-DELTA.

AVIS À L’INSTALLATEUR: Fixez cette étiquette sur le chauffe­eau près du bouton de réglage de température.

La soupape de robinet de baignoire ou de douche de cette série ne se règle pas
automatiquement en fonction des changements de température de l’eau chaude
au chauffe-eau ou de l’eau d’alimentation.

température du chauffe-eau ou de la température de l’eau d’alimentation, le réglage

de cette soupape doit

pas modié, le robinet pourra permettre l’écoulement d’eau très chaude susceptible de
causer l’ébouillantage ou d’eau très froide, sous l’effet des variations de pression et de
température dans la tuyauterie d’alimentation (lorsque la douche est utilisée en même
temps que le lave-vaisselle ou la machine à laver, par exemple). Après l’installation,

assurez-vous que la butée de température maximale ou le bouton de température sur la

soupape est réglé de manière que les uctuations de pression et de température dans
la tuyauterie d’alimentation n’entraînent pas de changements de température de l’eau

inconfortables.

ou de la température de l’eau d’alimentation après l’installation de la soupape, le

réglage de la butée de température maximale ou du bouton de température doit

être modié!

d’installation ou appelez-nous au 1-800-345-DELTA.

être modié manuellement!

En cas de modication du réglage de température du chauffe-eau

Pour régler le bouton de température, consultez la feuille d’instructions

13 / 14 / 24 Series

WARNING:

If the temperature setting of the hot water

AVISO:

ATTENTION :

En cas de modification du réglage de

17 / 27 Series

must be adjusted manually!

If the temperature setting of

Consult the

Si

El no reajustar

Consulte con su hoja de

Si le réglage de la soupape n’est

17T / 27T Series

NOTICE TO INSTALLER: Place this label close to the valve where the

owner will see it, such as inside the door of a cabinet or vanity.

Water temperature changes due to seasonal or other inlet variations, such as changing the setting on
the hot water heater may require adjustment of the rotational limit stop ortemperature knob on your tub/
shower valve to ensure a safe maximum temperature. These valve series do not automatically adjust for
inlet temperature changes. If changes occur and you are not sure how to make the necessary rotational
limit stop or temperature knob adjustments, please consult the installation instruction sheet provided
with this valve or call 1-800-345-DELTA. These valve series are designed to minimize the effects of
outlet water temperature changes due to inlet pressure changes, commonly caused by dishwashers,
washing machines, toilets and the like.

there is a failure of other temperature controlling devices elsewhere in the plumbing system.

After making the necessary adjustments please ll in the information below. This valve/system has been

set by the person listed below to ensure a safe maximum temperature. Any change in the setting may
raise the discharge temperature above the limit considered safe and could lead to hot water burns. If
this label has not been completed, you should verify that the rotational limit stop or temperature knob
has been properly adjusted to suit your individual installation. The installation instruction sheet supplied
with the valve provides information on how to make this setting.

AVISO AL INSTALADOR: Coloque esta etiqueta cerca de la válvula
donde el propietario la pueda ver, tal como dentro de la puerta del
gabinete o el tocador.

Los cambios de temperatura del agua por variaciones estacionales u otras variaciones en el agua
de entrada, como el cambio por el ajuste en el calentador de agua, puede requerir el ajuste del tope
del límite rotacional o ajuste de la perilla para el control de la temperatura de la válvula de su unidad
bañera/regadera para asegurar una temperatura máxima segura. Esta serie de válvulas no se ajusta
automáticamente para los cambios de temperatura del agua de entrada. Si cambios ocurren y usted
no está seguro como hacer los ajustes necesarios con la perilla para controlar la temperatura, por
favor consulte la hoja de instrucciones de instalación proporcionada con esta válvula o llámenos al
1-800-345-DELTA. Las válvulas de esta serie están diseñadas para minimizar los efectos por cambios
de temperatura en el agua de entrada por cambios en la presión del agua, comúnmente causados por
el uso simultáneo de fregadoras de platos, lavadoras, inodoros y aparatos similares.

no proporcionar protección de quemaduras por el agua caliente cuando hay una falla de otros
mecanismos que controlan la temperatura del agua en otro sitio del sistema de plomería.

Después de hacer los ajustes necesarios, por favor escriba la información suministrada a continuación.
Esta válvula/sistema ha sido ajustada por la persona indicada a continuación para ayudar a asegurar
una temperatura máxima segura. Cualquier cambio al ajuste puede aumentar la temperatura del agua
de descarga sobre el límite considerado seguro y puede resultar en quemaduras por agua caliente.

Si esta etiqueta no se ha llenado, debe vericar si el control o tope del límite rotacional o la perilla que

controla la temperatura han sido correctamente ajustadas al gusto de su instalación individual. La hoja
de instrucciones de instalación proporcionada con las válvulas le suministra información sobre como
hacer este ajuste.

AVIS À L’INSTALLATEUR: Placez cette étiquette près de la soupape
à un endroit où le propriétaire pourra la voir, du côté intérieur de la
porte de l’armoire ou du meuble par exemple.

La température de l’eau peut varier en raison des changements de saison, d’une modification
du réglage du chauffe-eau ou d’autres changements. Par con séquent, un réglage du bouton de
température de votre soupape de douche ou de baignoire peut s’imposer pour que la température
maximale de l’eau demeure sécuritaire. Les soupapes de cette série ne s’ajustent pas automatiquement
aux changements de température de l’eau d’alimentation. Si des changements vous obligent à régler
le bouton de température et vous n’êtes pas certain de la marche à suivre, veuillez consulter le feuillet
d’instructions fourni avec la soupape ou appeler au 1-800-345-DELTA. Cette soupape est conçue pour

réduire les risques de blessures causées par des changements de la température ou de la pression de

l’eau d’alimentation habituellement causés par le lave-vaisselle, la machine à laver, une toilette ou un
autre appareil qui consomme de l’eau.

en cas de défectuosité d’un autre dispositif de régulation de la température dans la tuyauterie.

Après avoir effectué le réglage nécessaire, veuillez inscrire l’information requise ci-dessous. La
personne dont le nom figure ci-dessous a réglé cette soupape pour qu’elle puisse maintenir une
température maximale sécuritaire. Toute modication du réglage peut entraîner une élévation de la
température de l’eau s’écoulant par la douche ou dans la baignoire au delà de la limite considérée
sécuritaire, ce qui pourrait causer un ébouillantage. Si cette étiquette n’a pas été remplie, vous devriez

vous assurer que le bouton de température a été réglé en fonction des caractéristiques de votre

installation. Le feuillet d’instruction fourni avec la soupape indique la marche à suivre pour effectuer le

réglage.

TO BE FILLED OUT BY THE INSTALLER / PARA SER LLENADO POR EL INSTALADOR /

BY/POR/PAR _______________ COMPANY/COMPANIA/COMPAGNIE ________________

DATE/FECHA/LE ___________ PHONE/TELÉFONO/TELÉPHONE ____________________

A REMPLIR PAR L’INSTALLATEUR:

13 / 14 / 24 Series

WARNING

They may not provide protection from hot water burns when

AVISO:

AVERTISSEMENT:

Elle peut ne pas assurer de protection contre l’ébouillantage

17 / 27 Series 17T / 27T Series

Estas pueden

Write purchased model number here.

MultiChoice© Valve Trim
Installation Instructions

Owners Manual

13/14 Series

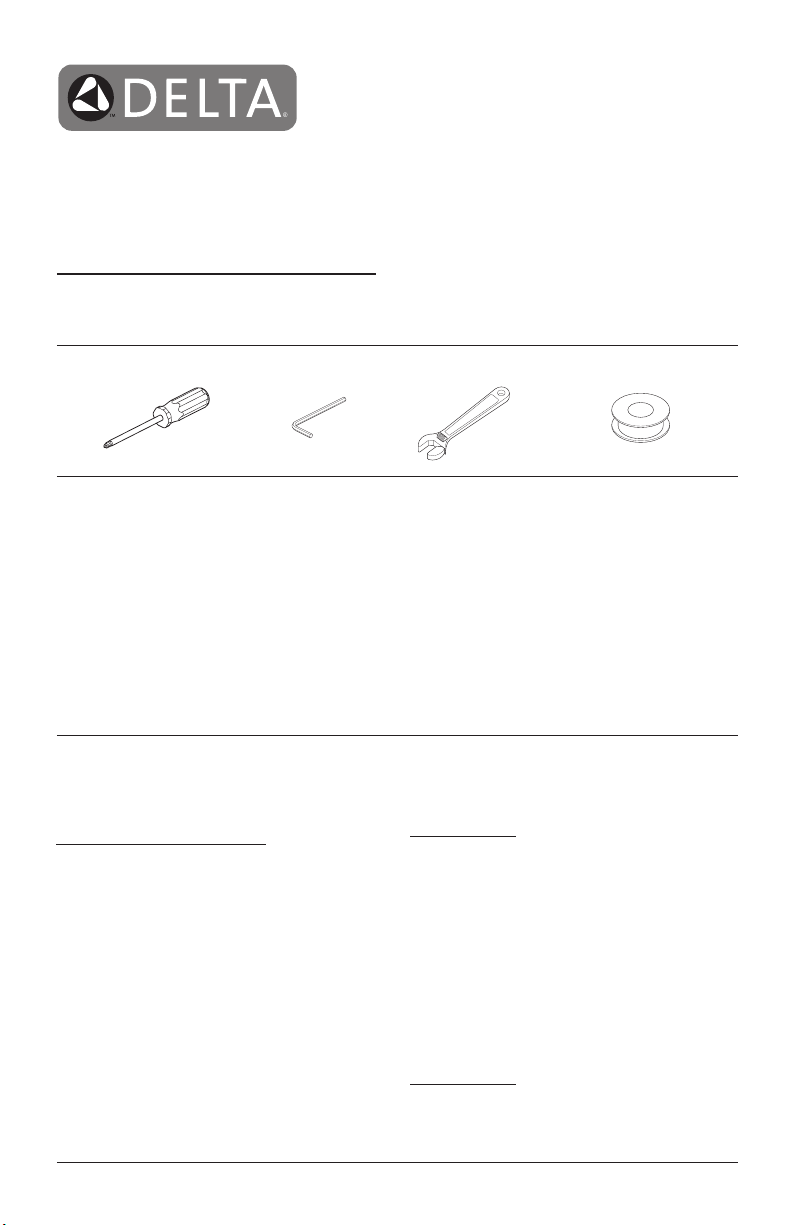

You May Need

68881

L

O

F

N

E

T

Table of Contents:

Warranties ..................................................................................Page 2

Installation Instructions ............................................................... Pages 3 - 8

Clean and care ........................................................................... Page 9

Maintenance ............................................................................... Page 9

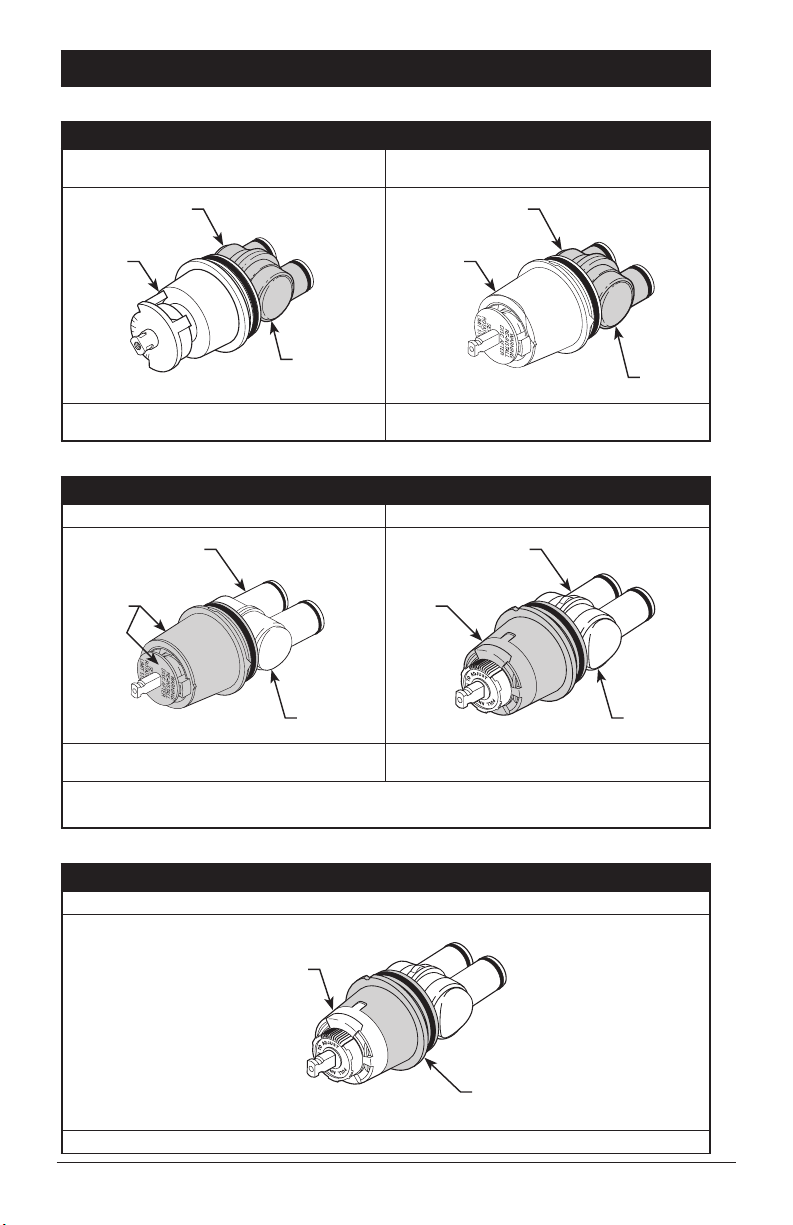

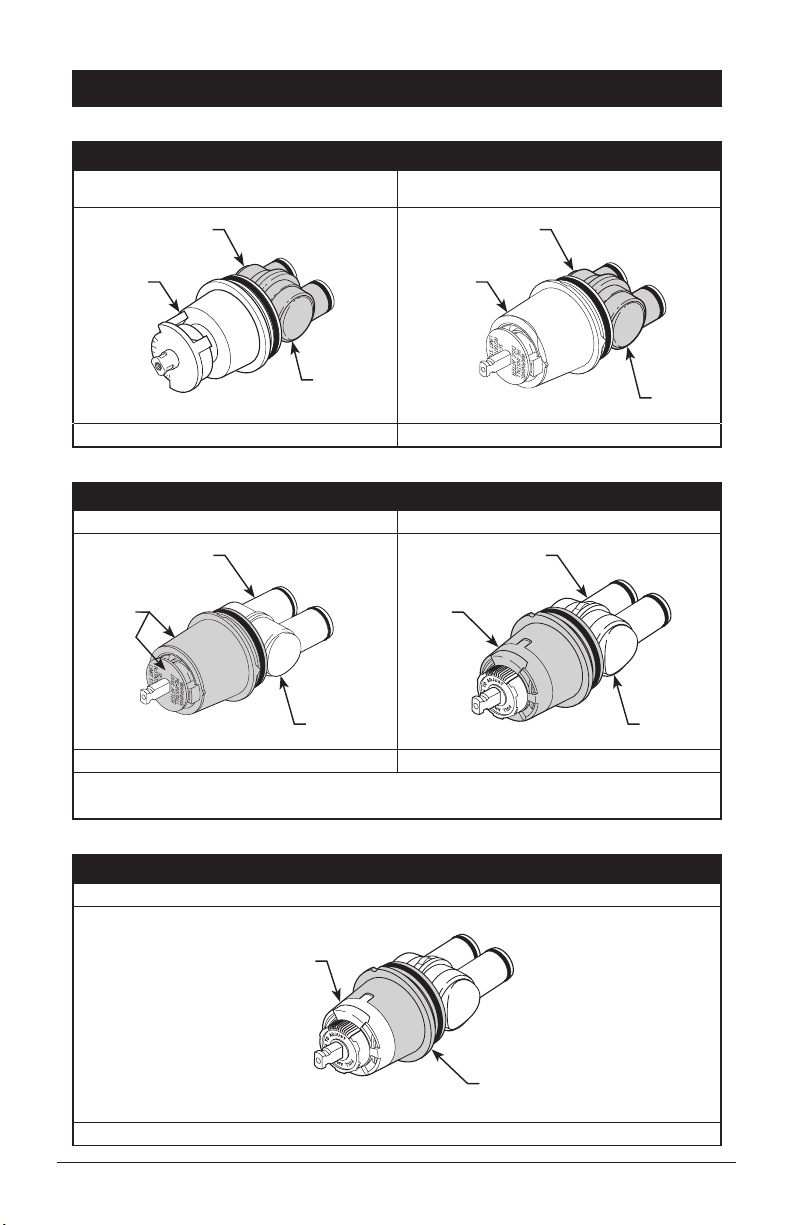

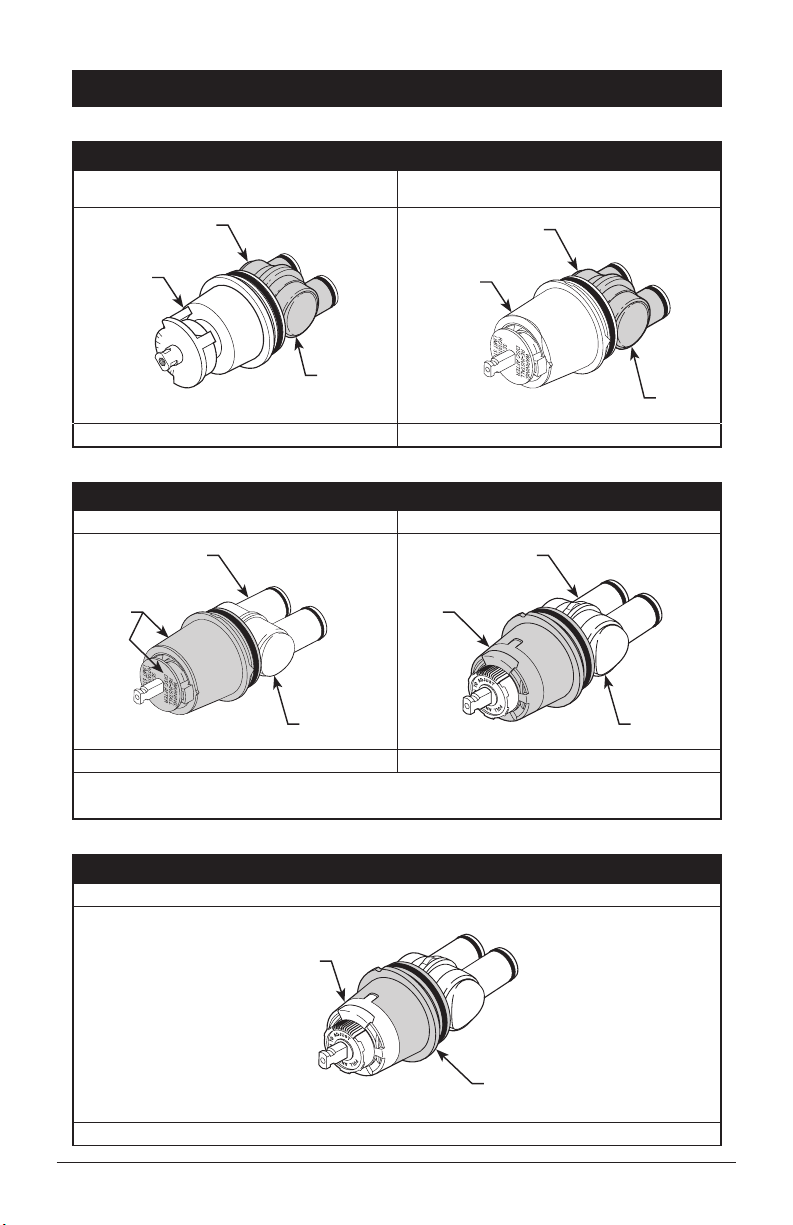

Cartridge Summary Reference Sheet ........................................Page 9

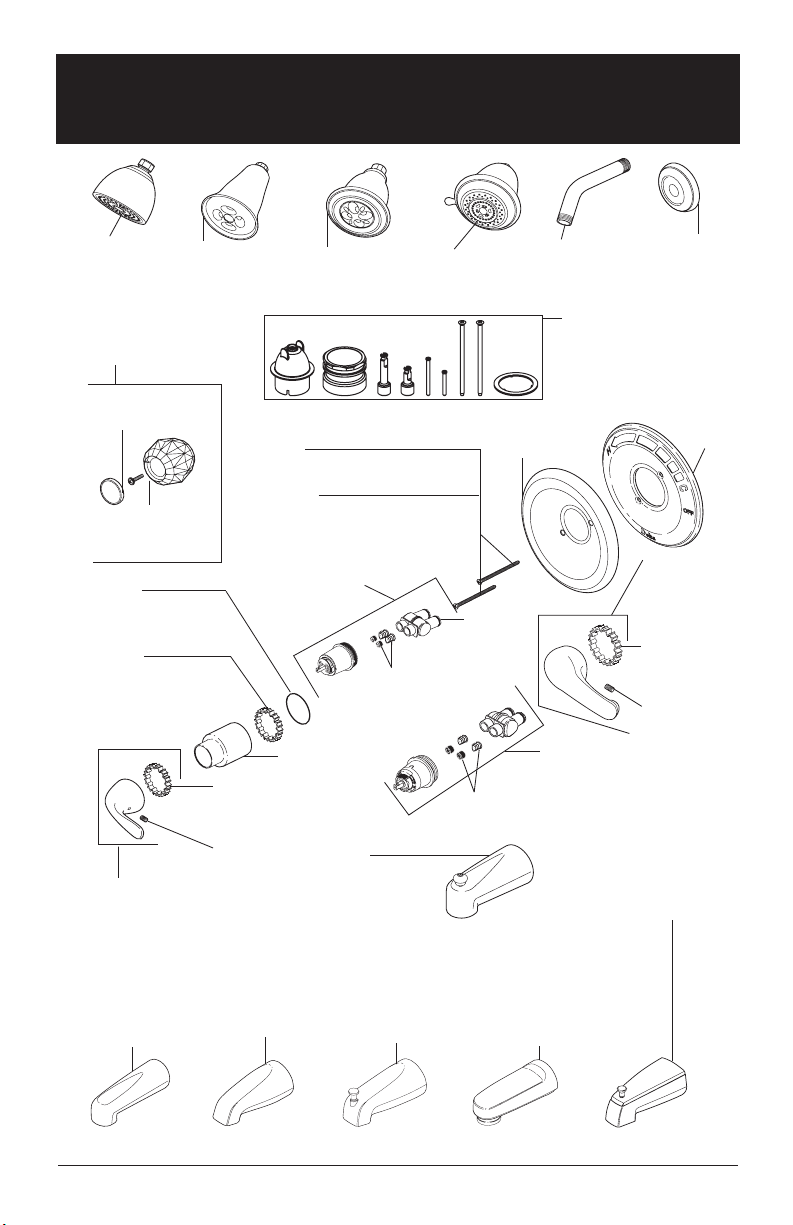

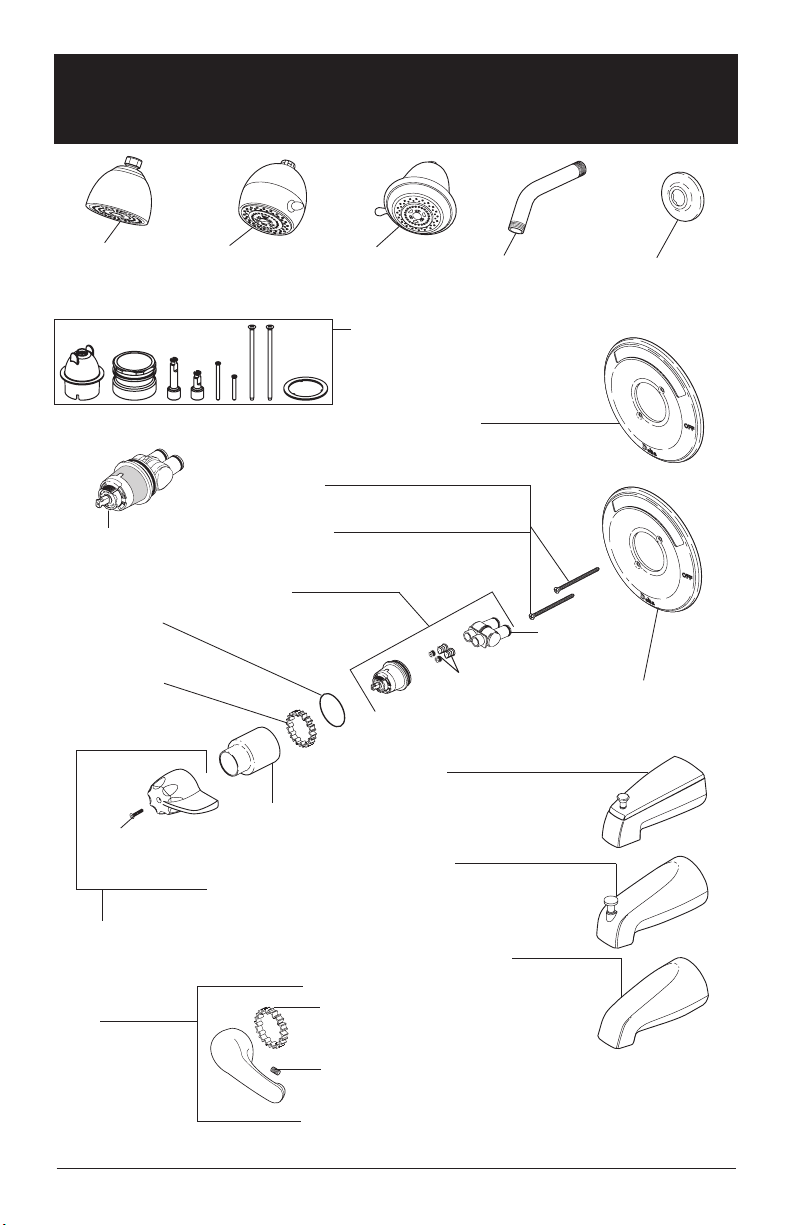

Classic Series Replacement Parts ............................................. Page 12

For additional replacement parts, visit www.deltafaucet.com

CAUTION: This system/device must be set by the
installer to ensure safe, maximum temperature.
Any change in the setting may raise the discharge
temperature above the limit considered safe and
may lead to hot water burns.

NOTICE TO INSTALLER: CAUTION! – As the
installer of this valve, it is your responsibility
to properly INSTALL and ADJUST this valve
per the instructions given. This valve does
not automatically adjust for inlet temperature
changes, therefore, someone must make the

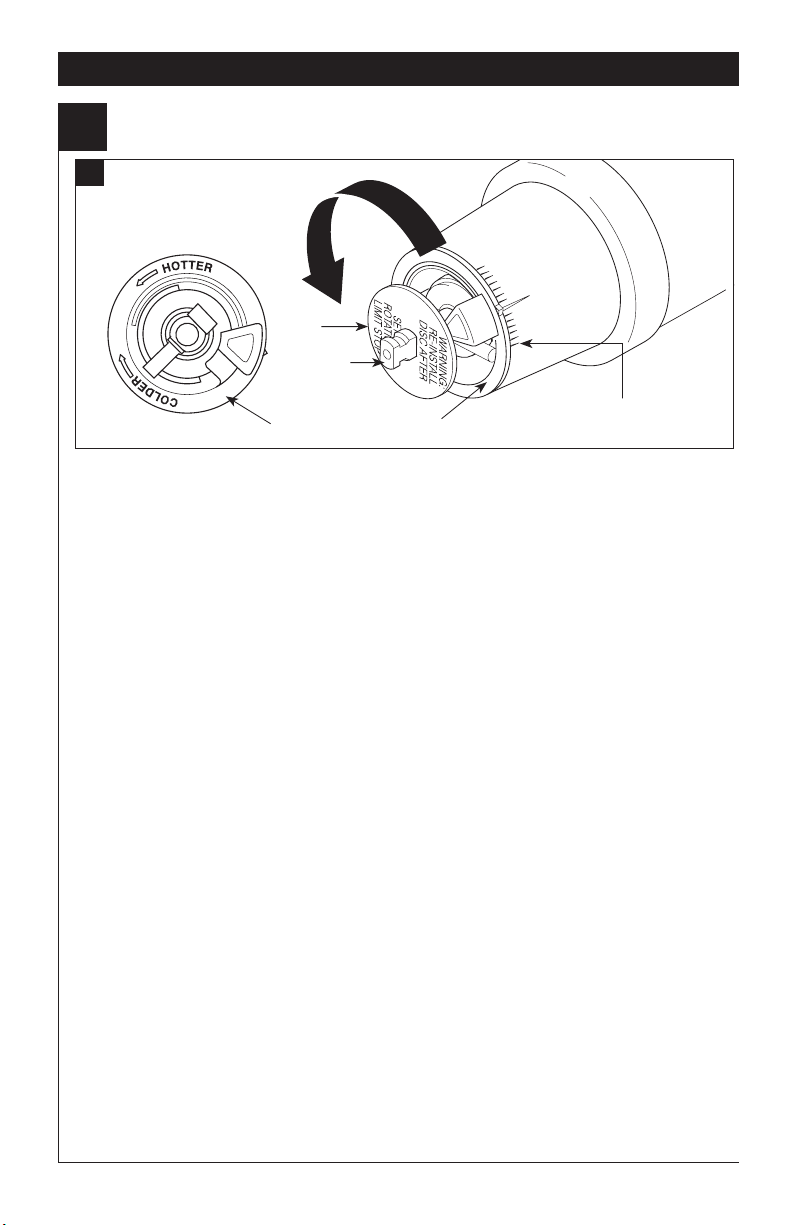

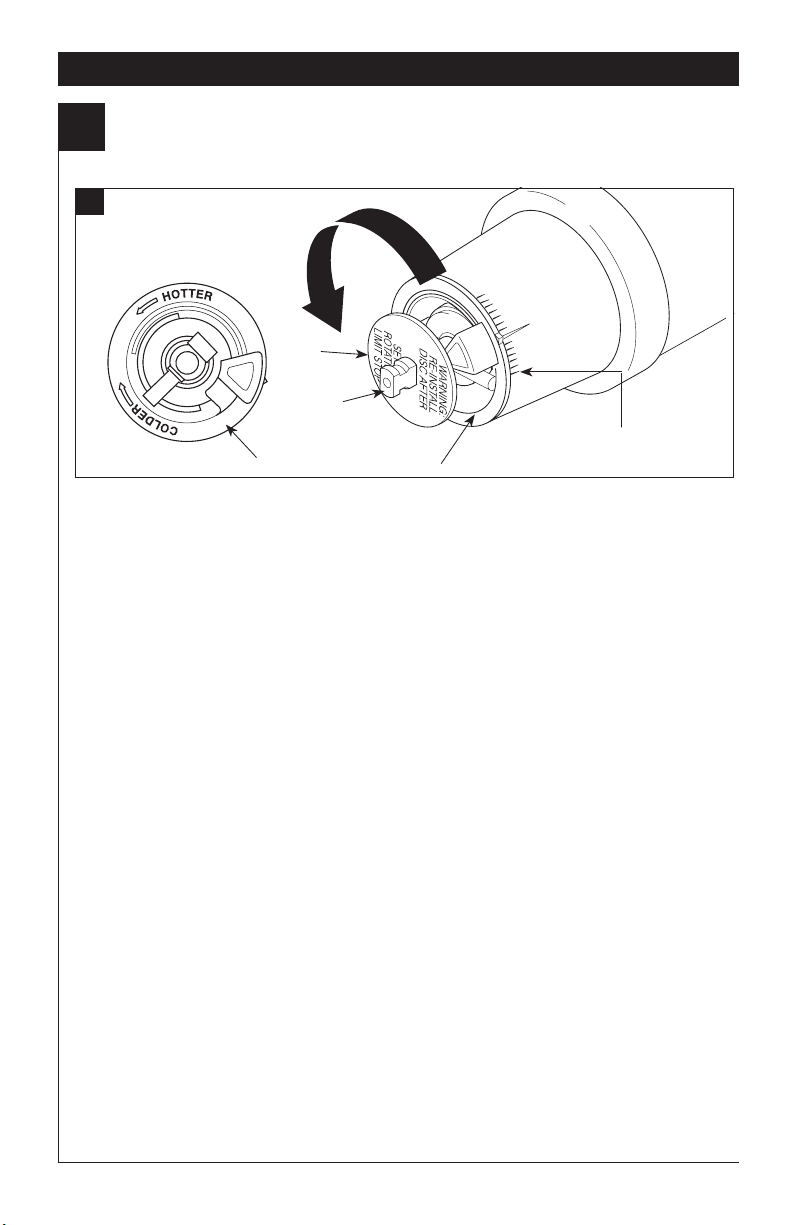

necessary Rotational Limit Stop adjustments
at the time of installation and further adjustments
may be necessary due to seasonal water
temperature change. YOU MUST inform the
owner/user of this requirement by following the
instructions.

how to properly make these adjustments

refer to page 6
1-800-345-DELTA.

After installation and adjustment, you must afx

your name, company name and the date you
adjusted the Rotational Limit Stop to the caution

www.deltafaucet.com 4/10/2017 Rev. M

If you or the owner/user are unsure

please

and if still uncertain, call us at

label provided and apply or attach the label to
the back side of the closest cabinet door and
the warning label to the water heater.

this Instruction Sheet for the owner’s/user’s

reference.
WARNING: This pressure balanced or

thermostatic bath valve is designed
to minimize the effects of outlet water
temperature changes due to inlet pressure
changes, commonly caused by dishwashers,
washing machines, toilets and the like. It may
not provide protection from hot water burns
when there is a failure of other temperature
controlling devices elsewhere in the plumbing
system, if the rotational limit stop is not
properly set or if the hot water temperature is
changed after the settings are made or if the
water inlet changes due to seasonal changes.

WARNING: Do not install a shut-off device on
either outlet of this valve. When this type of

device shuts off the water ow, it can defeat

the ability of the valve to balance the hot and
cold water pressures.

1

Leave

13/14 Series13/14 Series13/14 Series

Lifetime Faucet and Finish Limited Warranty

Parts and Finish

All parts (other than electronic parts and batteries) and

nishes of this Delta

consumer purchaser to be free from defects in material
and workmanship for as long as the original consumer
purchaser owns the home in which the faucet was first
installed or, for commercial users, for 5 years from the
date of purchase.

Electronic Parts and Batteries (if applicable)

Electronic parts (other than batteries), if any, of this Delta®

faucet are warranted to the original consumer purchaser
to be free from defects in material and workmanship for 5
years from the date of purchase or, for commercial users,
for one year from the date of purchase. No warranty is
provided on batteries.

Delta Faucet Company will replace, FREE OF CHARGE,

during the applicable warranty period, any part or finish
that proves defective in material and/or workmanship under
normal installation, use and service. If repair or replacement

is not practical, Delta Faucet Company may elect to refund

the purchase price in exchange for the return of the
product.

These are your exclusive remedies.

Delta Faucet Company recommends using a professional

plumber for all installatio and repair.We also recommend

that you use only genuine Delta

Delta Faucet Company shall not be liable for any damage to

the faucet resulting from misuse, abuse, neglect or improper
or incorrectly performed installation, maintenance or repair,
including failure to follow the applicable care and cleaning
instructions.

Replacement parts may be obtained by calling the applicable
number below or by writing to:

®

faucet are warranted to the original

®

replacement parts.

In the United States and Mexico:

Delta Faucet Company

Product Service
55 E. 111th Street
Indianapolis, IN 46280

1-800-345-DELTA (3358)

[e-mail]

In Canada:

Masco Canada Limited, Plumbing Group

Technical Service Centre
350 South Edgeware Road
St. Thomas, Ontario, Canada N5P 4L1

1-800-345-DELTA (3358)

[e-mail]

Proof of purchase (original sales receipt) from the original

purchaser must be made available to Delta Faucet Company

for all warranty claims unless the purchaser has registered

the product with Delta Faucet Company. This warranty
applies only to Delta® faucets manufactured after January

1,1995 and installed in the United States of America,
Canada and Mexico.

DELTA FAUCET COMPANY SHALL NOT BE LIABLE FOR
SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES
(INCLUDING LABOR CHARGES) FOR BREACH OF ANY
EXPRESS OR IMPLIED WARRANTY ON THE FAUCET.

Some states/provinces do not allow the exclusion or
limitation of special, incidental or consequential damages,
so these limitations and exclusions may not apply to you.

This warranty gives you special legal rights. You may also

have other rights which vary from state/province to
state/province.

This is Delta Faucet Company’s exclusive written warranty

and the warranty is not transferable.

If you have any questions or concerns regarding our warranty,

please view our Warranty FAQs at www.deltafaucet.com,

email us at [e-mail] or call us at
the applicable number above.

ANY

Delta HDF Limited Warranty

All parts of the Delta HDF faucet are warranted to the original

consumer purchaser to be free from defects in material and

workmanship for a period of ve (5) years. This warranty is

made to the original consumer purchaser and shall be

effective from date of purchase as shown on purchaser’s

receipt.

Delta will replace, FREE OF CHARGE, during the warranty

period, any part which proves defective in material and/or
workmanship under normal installation, use and service.
Replacement parts can be obtained from your local dealer or
distributor listed in the telephone directory or by returning the

part along with the purchaser’s receipt to our factory,
TRANSPORTATION CHARGES PREPAID, at the address
listed. THIS WARRANTY IS THE ONLY EXPRESS
WARRANTY MADE BY DELTA. ANY CLAIMS MADE
UNDER THIS WARRANTY MUST BE MADE DURING THE
FIVE YEAR PERIOD REFERRED TO ABOVE. ANY
IMPLIED WARRANTIES, INCLUDING THE IMPLIED
WARRANTY OF MERCHANTABILITY OR FITNESS FOR A

www.deltafaucet.com

68881 Rev. M

PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO
THE DURATION OF THIS WARRANTY. LABOR CHARGES
AND/OR DAMAGE INCURRED IN INSTALLATION, REPAIR
OR REPLACEMENT AS WELL AS INCIDENTAL AND
CONSEQUENTIALDAMAGES CONNECTED THEREWITH
ARE EXCLUDED AND WILL NOT BE PAID BY DELTA.

Some states do not allow limitations on how long an implied
warranty lasts, or the exclusion or limitation of incidental or
consequential damages, so the above limitations or
exclusions may not apply to you.

This warranty gives you specic legal rights, and you may

also have other rights which vary from state to state.

This warranty is void for any damage to this faucet due to
misuse, abuse, neglect, accident, improper installation, any
use violative of instructions furnished by us or any use of

replacement parts other than genuine Delta parts.

© 2017 Masco Corporation of Indiana

2

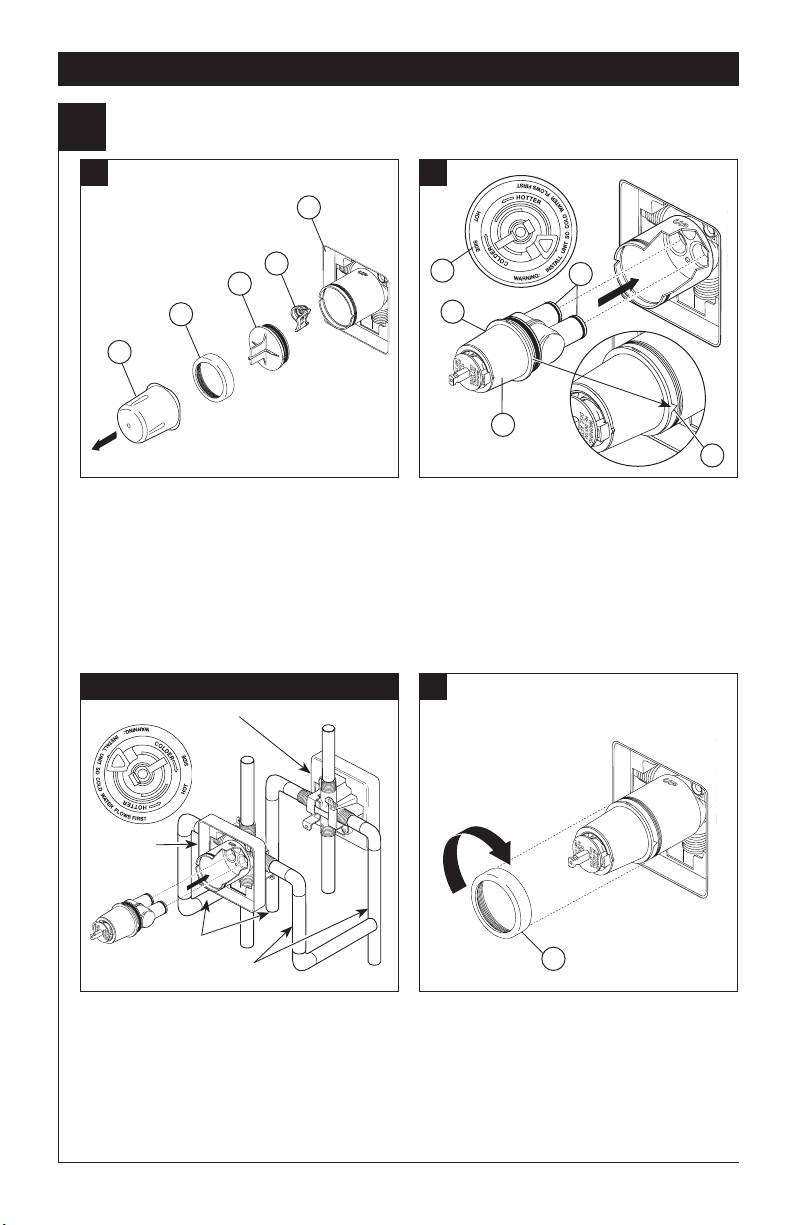

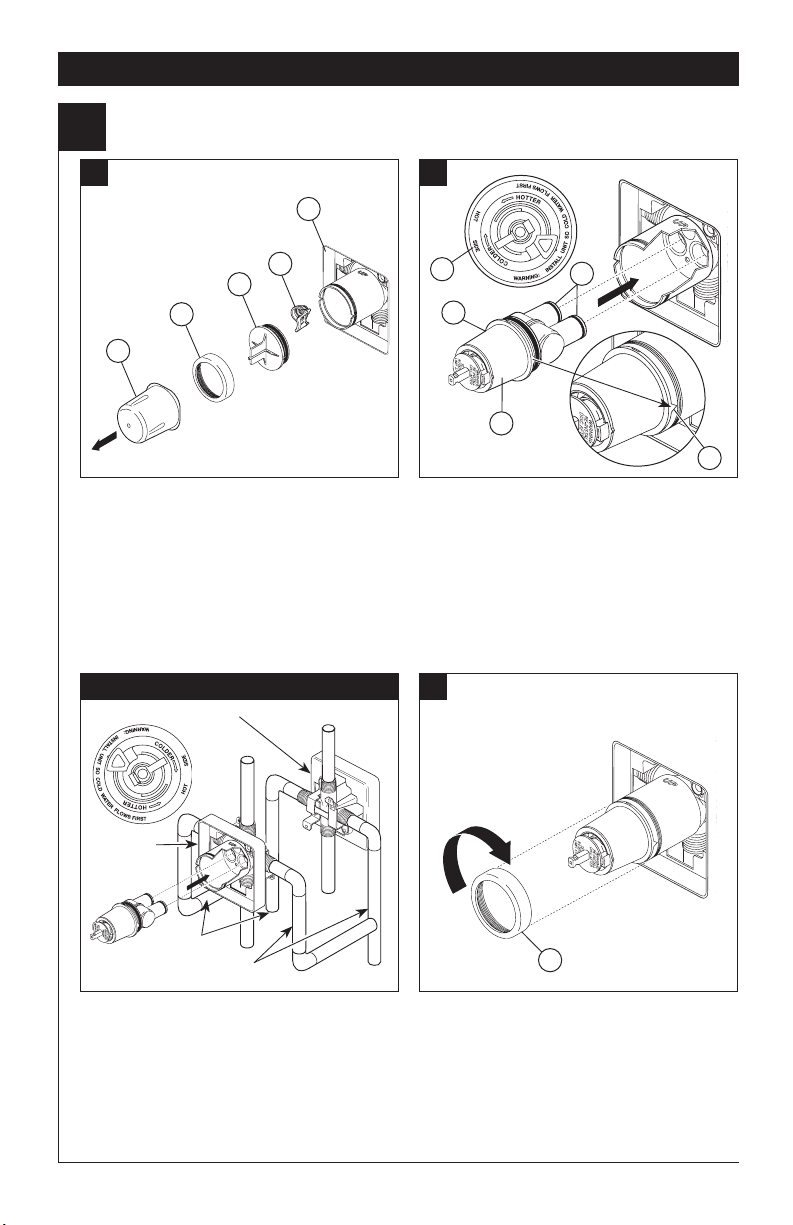

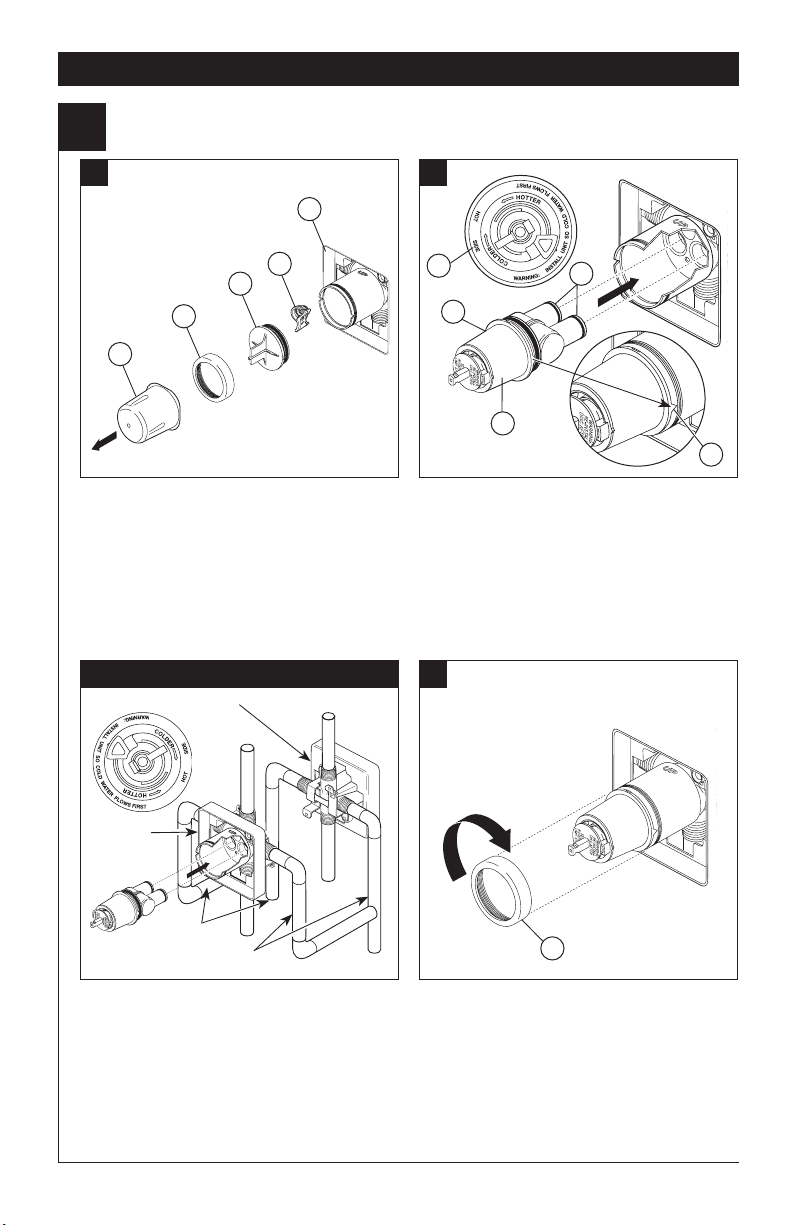

Cartridge Installation

Installation

1

A. B.

4

Installation

5

3

2

1

Turn off water supplies.

cover (1), bonnet nut (2) and test cap (3)
from the body. If this is not a thin wall
mounting, the entire plasterguard (4)
may be removed. If screen (5) is in place,
remove before installing cartridge.

Remove

Back to back Installation C.

Normal Installation (changes not required)

Reverse
Installation

2

4

1

Rotate the cartridge (1) so the words
“hot side” (2) appear on the left. Insert
cartridge into valve body as shown. Make
sure the cartridge tubes and O-rings (3)
are properly seated in holes at the base of
the body. Ensure the keys on the body are
fully engaged with the slots in the body (4).

3

4

Cold

Hot

For back to back or reverse installations

(hot on right and cold on left) insert the
cartridge with the “hot side” on the right.
If you are not making a reverse or back
to back installation skip this step and
continue with step 1C.

1

Slide bonnet nut (1) over the cartridge

and thread onto the body. Hand tighten

securely.

3

68881 Rev. M

Installation

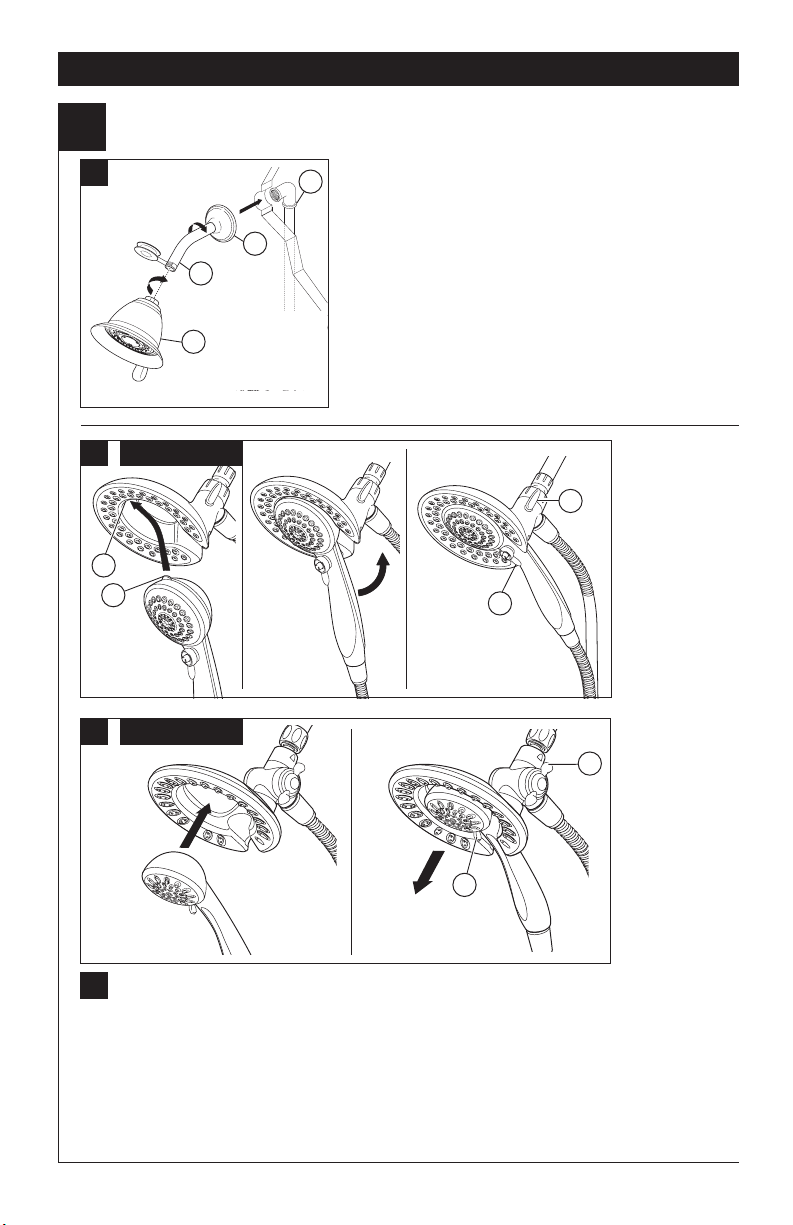

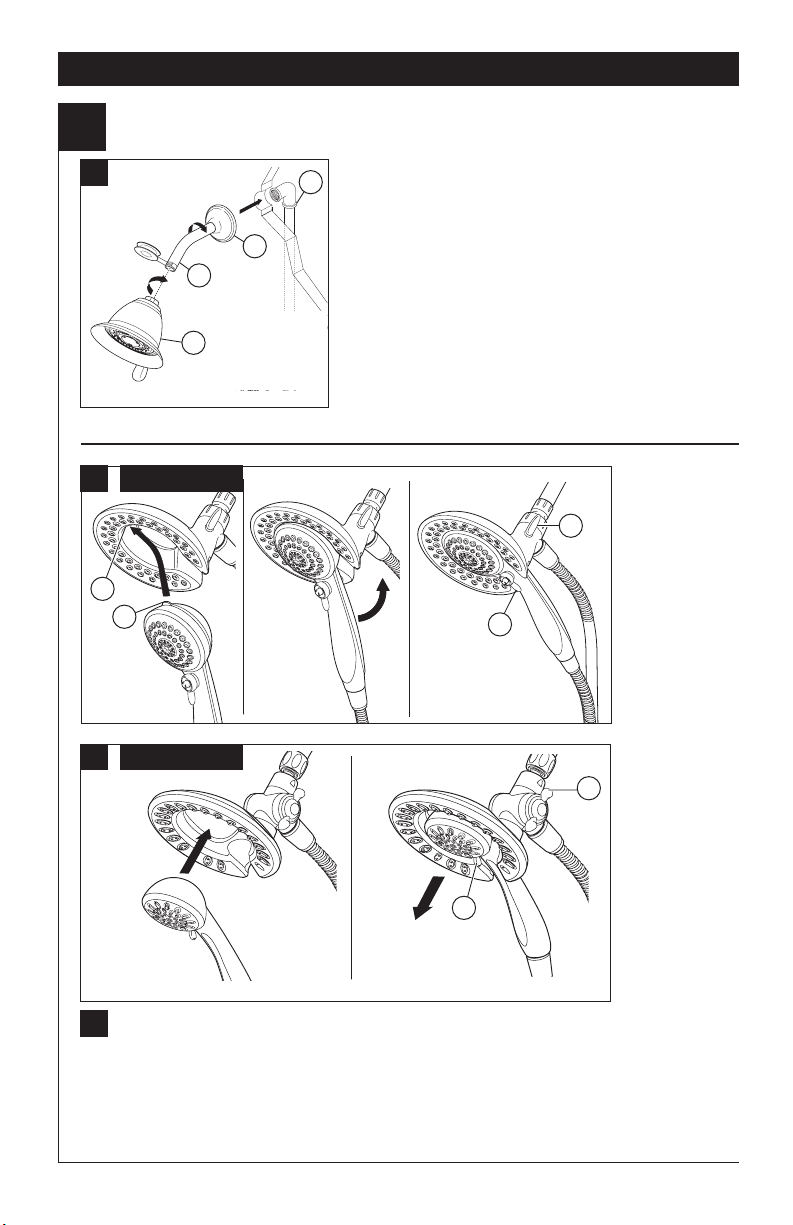

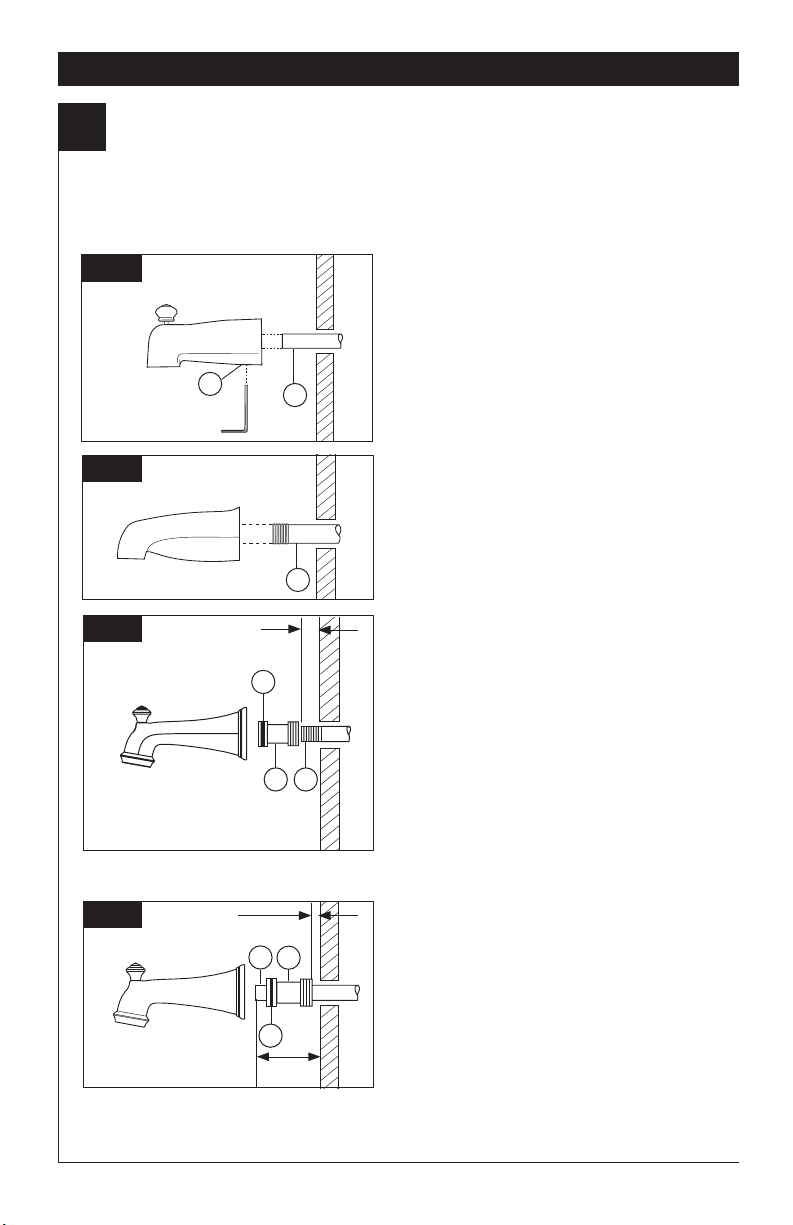

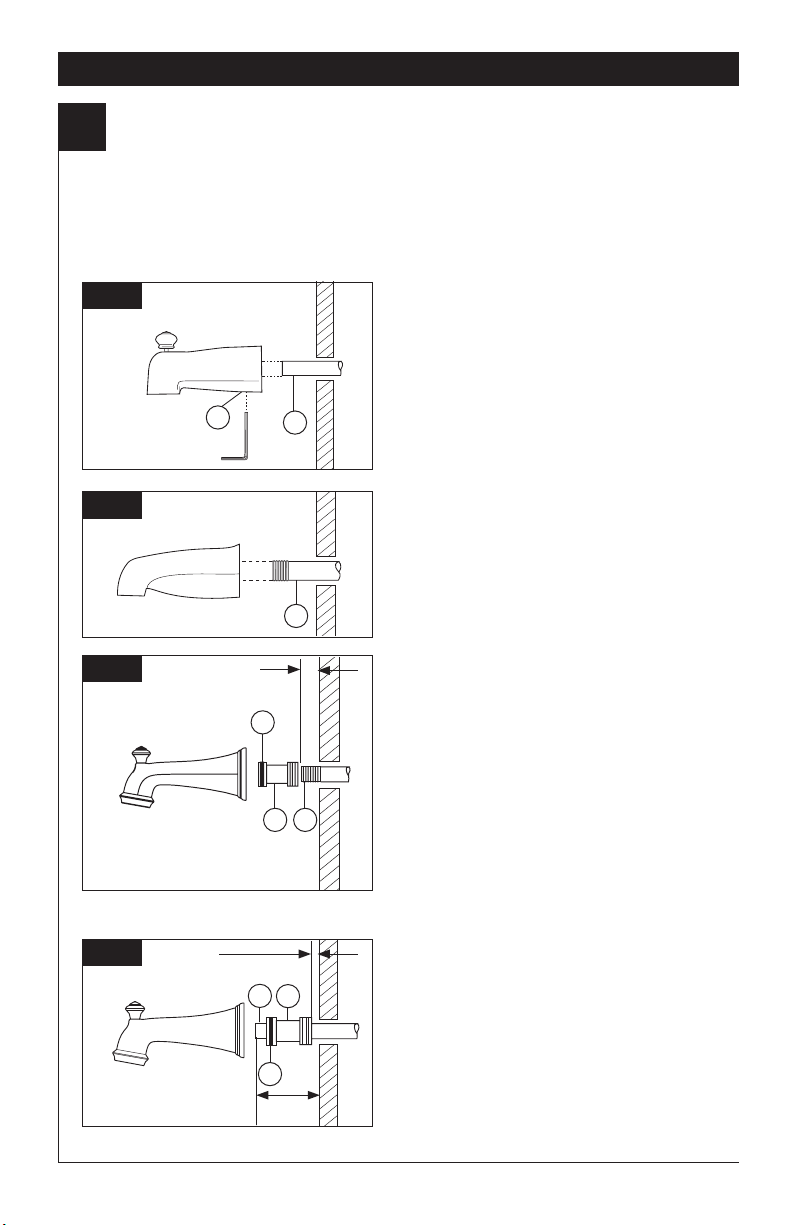

Showerhead and Tub Spout Installation

2

A.

B.

2

1

2

4

58045

58045

1

3

FOR SHOWERHEAD INSTALLATION:

outlet (1) to shower arm (2) with proper ttings. To
prevent damage to nish on shower arm, insert wall end
of shower arm into shower ange (3) before screwing

arm into riser connection. Thread showerhead (4) onto
shower arm. Apply plumber tape to pipe threads on both

ends. Do not overtighten showerhead.

3

Connect top

4

B.

B.

68881 Rev. M

58065

3

To combine the two showers, insert the top tab (1) on the handshower into the slot (2) of

58045:

the showerhead. Push the handshower into the showerhead until the two parts snap together.

To combine the two showers, push the handshower into the showerhead, then pull down

58065:

on the handshower until locked with the showerhead.
If the showerhead moves when removing the handshower, hand tighten the connection between
the showerhead and the shower arm.
To change spray modes, turn the lever (3) left or right to the desired setting. Turn knob (4) to
change between showerhead only, showerhead and handshower or handshower only.

4

4

Installation

Showerhead and Tub Spout Installation

2

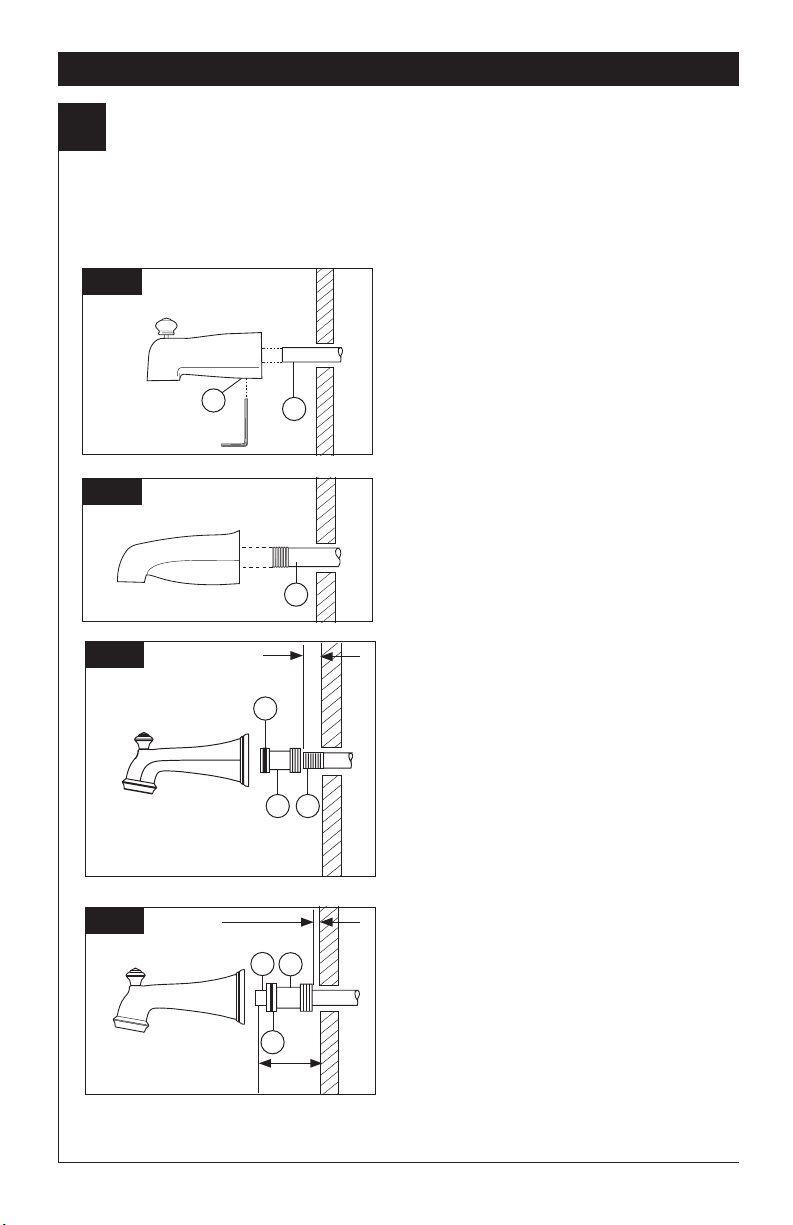

FOR TUB SPOUT INSTALLATION:

Refer to the installation instructions supplied with your spout. Do not connect deck mount spouts to
in-wall valves. Do not use hand showers connected in lieu of a tub spout to a tub/shower valve. Do not

use PEX tubing for tub spout drop.

C-1

C-2

C-3

2

1/2" to 1 1/4"
(13 mm to 32 mm)

3

1

1

1 2

Slip-On Installation

The copper tube (1) must be 1/2” nominal
copper. Important: If it is necessary to cut the
copper tube, the end must be chamfered free of
burrs to prevent cutting or nicking O-ring inside

the spout. Slide spout over copper tube ush
with the nished tub or wall surface. Tighten set

screw (2), but do not overtighten.

Iron Pipe Installation

Install threaded pipe nipple (1) to extend past

nished wall. Apply plumber tape to threads on

pipe nipple and screw on tub spout.

Iron Pipe Installation
Installation of easy-on universal tub spout

Install pipe nipple so that end of nipple projects out

from nished wall surface 1/2" to 1 1/4" (13 mm to

32 mm). Apply plumber tape or pipe dope to pipe

threads. Hand tighten adapter (1) onto pipe nipple
(2). Finish tightening with standard pipe wrench

until a positive seal is implemented. Take care not

to damage O-Ring (3) groove. Back of adapter (1)
must not project more than 1" (25 mm) from nished
wall surface.Hand tighten tub spout onto adapter (1)

taking care not to damage the O-Ring (3).

C-4

1/4" to 1"
(6 mm to 25 mm)

3 1/2" (89 mm) max.

Copper Sweat Installation

Install adapter so the end of the adapter is 1/4" to
1" (6 mm to 25 mm) from finished wall. Remove

3

2

1

O-ring (1) from adapter (2). Solder adapter to
tube taking care to keep solder away from O-ring

groove. CAUTION: NO SOLDER PERMITTED ON
OUTSIDE DIAMETER OF ADAPTER ADJACENT
TO O-RING GROOVE. Cut off tube (3) and

replace O-ring on groove of brass adapter. Thread
tub/spout onto adapter, taking care not to damage
O-ring, and hand tighten until spout is firmly
against finished wall and all slack is taken up
behind wall.

5

68881 Rev. M

Installation

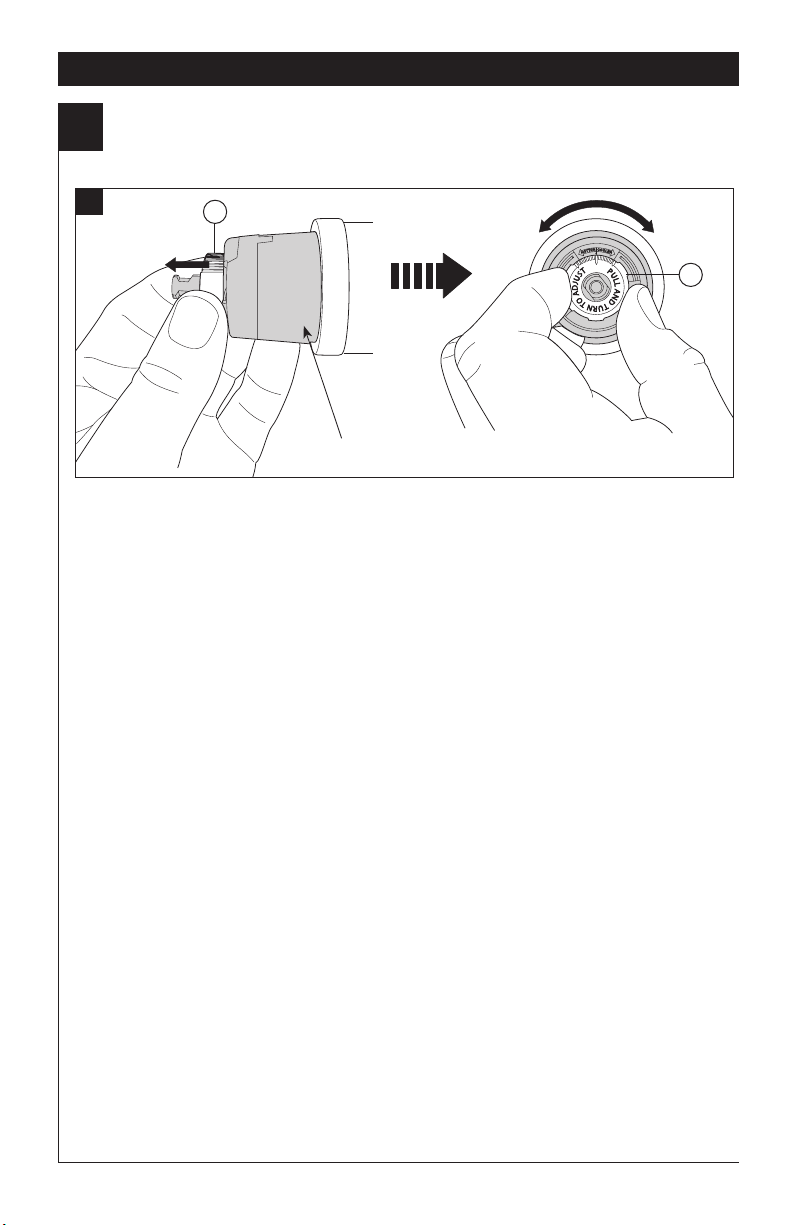

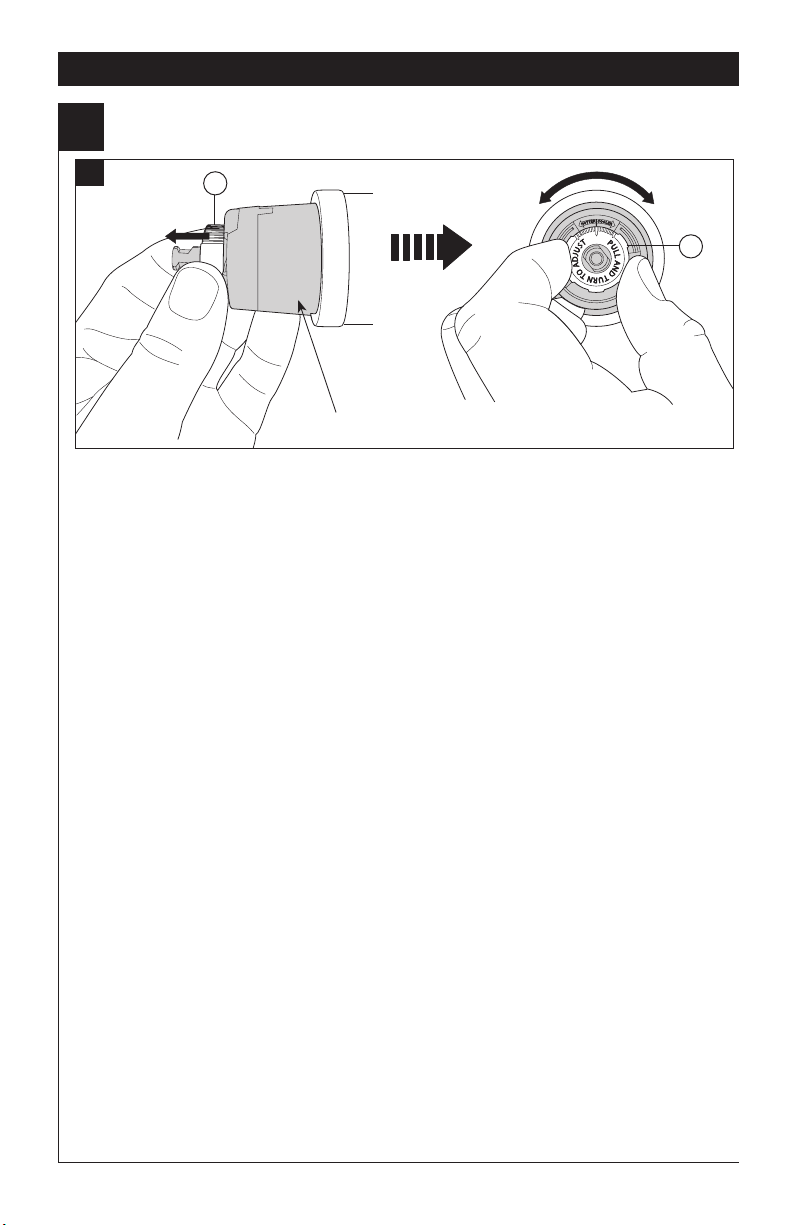

Adjusting the Rotational Limit Stop – Identify RSL type from pages 6-7.

3

A.

Hotter

Disc

Stem

1st Position

RLS with removable disc

IMPORTANT:

The Rotational Limit Stop is used to limit the
amount of hot water available such that, if set
properly, the user will not be scalded if the
handle accidentally is rotated all the way to “hot”

when a person is showering or lling a tub. The
rst position allows the

water to mix with the cold water in the system.

In the rst position the water will be the coldest

possible when the handle is turned all the way
to hot. As you move the Rotational Limit Stop
counterclockwise, you progressively add more
and more hot water in the mix. The last position
to the left will result in the greatest amount of hot
water to the mix, and the greatest risk of scald
injury if someone accidentally turns the valve
handle all the way to the hot side while showering

or lling a tub.

WARNING: In some instances, setting the
Rotational Limit Stop in the hottest position
(full counterclockwise) could result in scald
injury. It is necessary to adjust the Rotational
Limit Stop so that the water coming out of the
valve will not scald the user when the handle
of the valve is rotated to the hot side.

• According to the majority of industry standards,
the maximum allowable temperature of the water

exiting the valve is 120°F (Your local plumbing

codes may require a water temperature less than

120°F).

• The Rotational Limit Stop may need to be re­adjusted seasonally if the inlet water temperature

changes. For example, during the winter, the

cold water temperature is colder than it is
during the summer which could result in varying
outlet temperatures. A water temperature for

LEAST

amount of hot

a comfortable bath or shower is typically

between 90°F - 110°F.

• Run the water so that the cold water is as
cold as it will get and hot water is as hot as
it will get. Place the handle on the stem (see
page 8, step 4C) and rotate the handle coun­terclockwise until the handle stops.

• Place a thermometer in a plastic tumbler
and hold in the water stream. If the water

temperature is above 120°F, the Rotational

Limit Stop must be repositioned clockwise to
decrease valve outlet water temperature to

less than 120°F or to meet the

your local plumbing codes.

• To adjust the temperature of the water
coming out of the valve, pull the disc back
to a position where it is possible to remove
the Rotational Limit Stop and readjust the
teeth

engagement position to the desired
temperature. Clockwise will decrease the
outlet temperature, counterclockwise will
increase the outlet temperature. Temperature

change per tooth (notch) could be 4° - 16°F

based on inlet water conditions. Repeat as
necessary. Push disc until fully seated.

WARNING: Failure to re-install Disc after
setting Rotational Limit Stop could result
in scald injury.

• MAKE SURE COLD WATER FLOWS
FROM THE VALVE FIRST. MAKE SURE
WATER FLOWING FROM THE VALVE AT
THE HOTTEST FLOW POSSIBLE DOES
NOT EXCEED 120°F OR THE MAXIMUM
ALLOWED BY YOUR LOCAL PLUMBING
CODE.

requirements of

be

68881 Rev. M

6

Installation

Adjusting the Rotational Limit Stop – Identify RSL type from pages 6-7.

3

B.

1

RLS with pull/turn adjustment

IMPORTANT:

The Rotational Limit Stop is used to limit the
amount of hot water available such that, if set
properly, a scald injury is less likely to occur if the
handle accidentally is rotated all the way to “hot”

when a person is showering or lling a tub. The
rst position allows the

water to mix with the cold water in the system.

In the rst position the water will be the coldest

possible when the handle is turned all the way
to hot. As you move the Rotational Limit Stop
counterclockwise, you progressively add more
and more hot water in the mix. The last position
to the left will result in the greatest amount of hot
water to the mix, and the greatest risk of scald
injury if someone accidentally turns the valve
handle all the way to the hot side while showering

or lling a tub.

WARNING: In some instances, setting the
Rotational Limit Stop in the hottest position
(full counterclockwise) could result in scald
injury. It is necessary to adjust the Rotational
Limit Stop so that the water coming out of the
valve will not scald the user when the handle
of the valve is rotated to the hot side.

• According to the majority of industry standards,
the maximum allowable temperature of the water

exiting the valve is 120°F (Your local plumbing

codes may require a water temperature less than

120°F).

• The Rotational Limit Stop may need to be re­adjusted seasonally if the inlet water temperature

changes. For example, during the winter, the

cold water temperature is colder than it is
during the summer which could result in varying
outlet temperatures. A water temperature for

LEAST

amount of hot

Hotter

a comfortable bath or shower is typically

between 90°F - 110°F.

• Run the water so that the cold water is as
cold as it will get and hot water is as hot as
it will get. Place the handle on the stem (see
page 8, step 4C) and rotate the handle coun­terclockwise until the handle stops.

• Place a thermometer in a plastic tumbler
and hold in the water stream. If the water

temperature is above 120°F, the Rotational

Limit Stop must be repositioned clockwise to
decrease valve outlet water temperature to

less than 120°F or to meet the

your local plumbing codes.

• To adjust the temperature of the water
coming out of the valve, pull the white
Rotational Limit Stop (1) outward and rotate.
Clockwise rotation will decrease the outlet
temperature, counterclockwise rotation will
increase the outlet temperature. Temperature

change per tooth (notch) could be 4° - 16°F

based on inlet water conditions. Repeat as

necessary. When nished, make sure that the

Rotational Limit Stop is fully retracted into the
seated position.

Rotational Limit Stop apart.

• MAKE SURE COLD WATER FLOWS
FROM THE VALVE FIRST. MAKE SURE
WATER FLOWING FROM THE VALVE AT
THE HOTTEST FLOW POSSIBLE DOES
NOT EXCEED 120°F OR THE MAXIMUM
ALLOWED BY YOUR LOCAL PLUMBING
CODE.

WARNING: Do not take the

Cooler

1

be

requirements of

7

68881 Rev. M

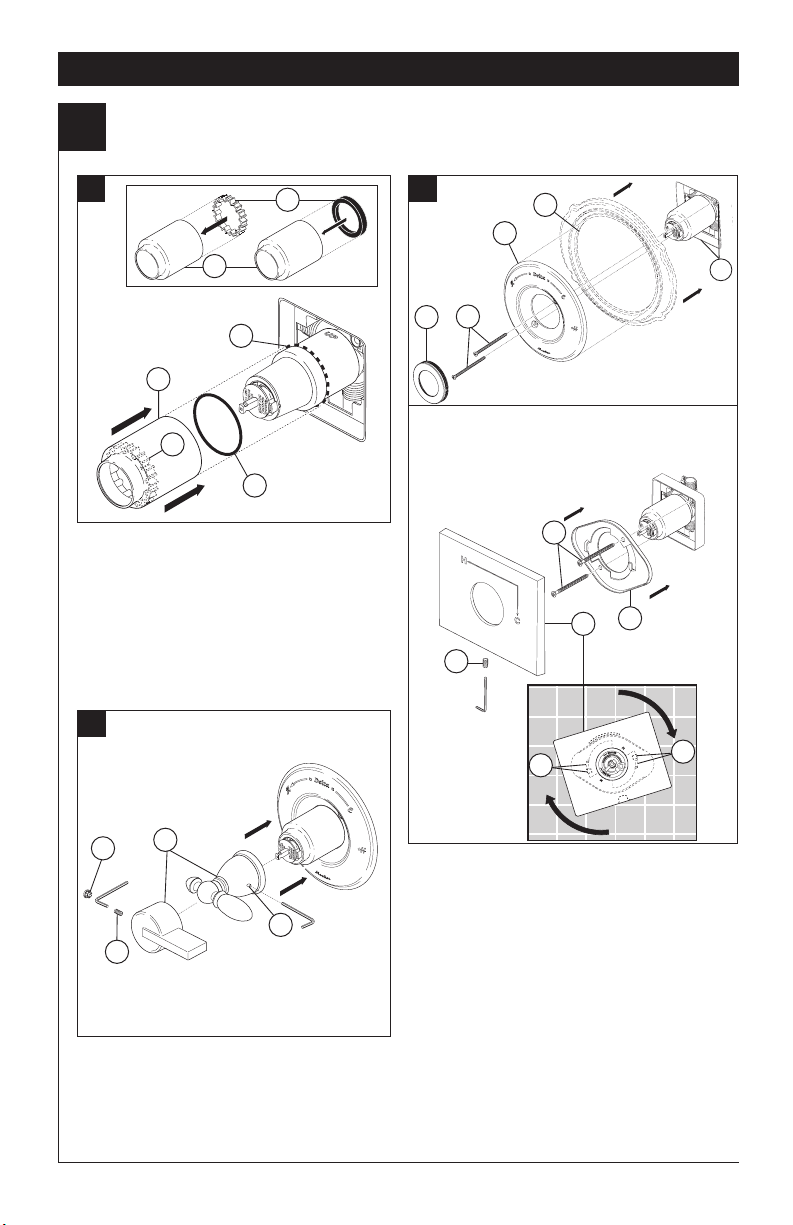

Trim Installation

4

Installation

A.

4

4

3

3

2

1

Slide O-ring (1) over cartridge and the
bonnet nut (2). The O-ring, which acts as
a spacer to steady the sleeve, should rest
behind the bonnet nut.

If your model requires a spacer (3), insert
it into the sleeve (4) and push it to the
front. Slide the sleeve over the cartridge,
body and O-ring.

C.

B.

4

5

2

1

Escutcheon Installation for
Models T14053, T14253, T14453,
T14067, T14267 & T14467.

9

8

6

5

7

8

3

3

Using an Allen wrench to secure the set
screw (1), install the handle (2) onto the
stem. Insert plug button (3) (if your model
has one) into set screw hole.

68881 Rev. M

2

1

1

Secure the escutcheon (1) and backplate (2)
(if your model has one) to the bracket (3) using

the 2 screws provided (4). Do not overtighten

escutcheon screws.

If you are installing the

Cassidy models T14097, T14297 & T14497:

Thread the cover (5) onto the escutcheon (1).

For models T14053, T14253, T14453, T14067,
T14267 & T14467:

Install bracket (5) over the cartridge body using
the 2 screws provided (6). Install escutcheon (7)
by placing it over the bracket as shown and
rotating it to lock the tabs (8). Secure the
escutcheon to the bracket using set screw (9).

8

Clean and Care

Care should be given to the cleaning

of this product. Although its nish is

extremely durable, it can be damaged by
harsh abrasives or polish. To clean, simply
wipe gently with a damp cloth and blot dry
with a soft towel.

Maintenance

Faucet leaks from tub spout/showerhead:

SHUT OFF WATER SUPPLIES.

Replace seats and springs–Repair
Kit RP4993. Check condition of lower O-rings and

replace if necessary RP14414. See Helpful Hints 1,

2, & 3.

If leak persists:

SHUT OFF WATER SUPPLIES.

Replace valve cartridge RP46074.
See Helpful Hints 1, 2, 3, 4 & 5

Unable to maintain constant
water temperature:

Replace housing assembly with RP46074 or follow

instructions in Helpful Hints 1, 2, 3, 4 & 5.

Helpful Hints:

1. Before removing valve cartridge assembly for any

maintenance, be sure to note the position of the
rotational limit stop on the cap. The valve cartridge
assembly must always be put back in the same

position. BE SAFE! After you have nished the
installation, turn on valve to make sure COLD
WATER FLOWS FIRST.

2. To remove valve cartridge from body, shut off

®

Warning: Scrubbing Bubbles
Cleaner and Lysol

®

Basin Tub and Tile

Bathroom

Cleaner must not be used on the clear knob

handles and levers. Use of these cleaners
can result in cracked or severely damaged
handles. If overspray gets onto the handles,
immediately wipe them dry with a soft
cotton cloth.

water supplies and remove handle and bonnet nut.
Do not pry the valve cartridge out of the body with
a screwdriver. Place handle on stem and rotate
counterclockwise approximately 1/4 turn after the
stop has been contacted. Lift valve cartridge out
of body.

3. To remove seats and springs.
Remove valve cartridge. Separate cap assembly
from the housing assembly by rotating the cap
assembly counterclockwise 90 o (degrees).
Separate cap and housing assemblies.

4. If the water in your area has lime, rust, sand
or other contaminants in it, your pressure
balance valve will require periodic inspection.
The frequency of the inspection will depend
on the amount of contaminants in the water. To
inspect valve cartridge remove it and follow the
steps in note 1 above. Turn the valve to the full
mix position and shake the cartridge vigorously.
If there is a rattling sound, the unit is functional
and can be reinstalled following instructions given
in note 1 above. If there is no rattle, replace the
housing assembly with the proper RP.

5. Push disc until fully seated. See page 6 for
more details

9

68881 Rev. M

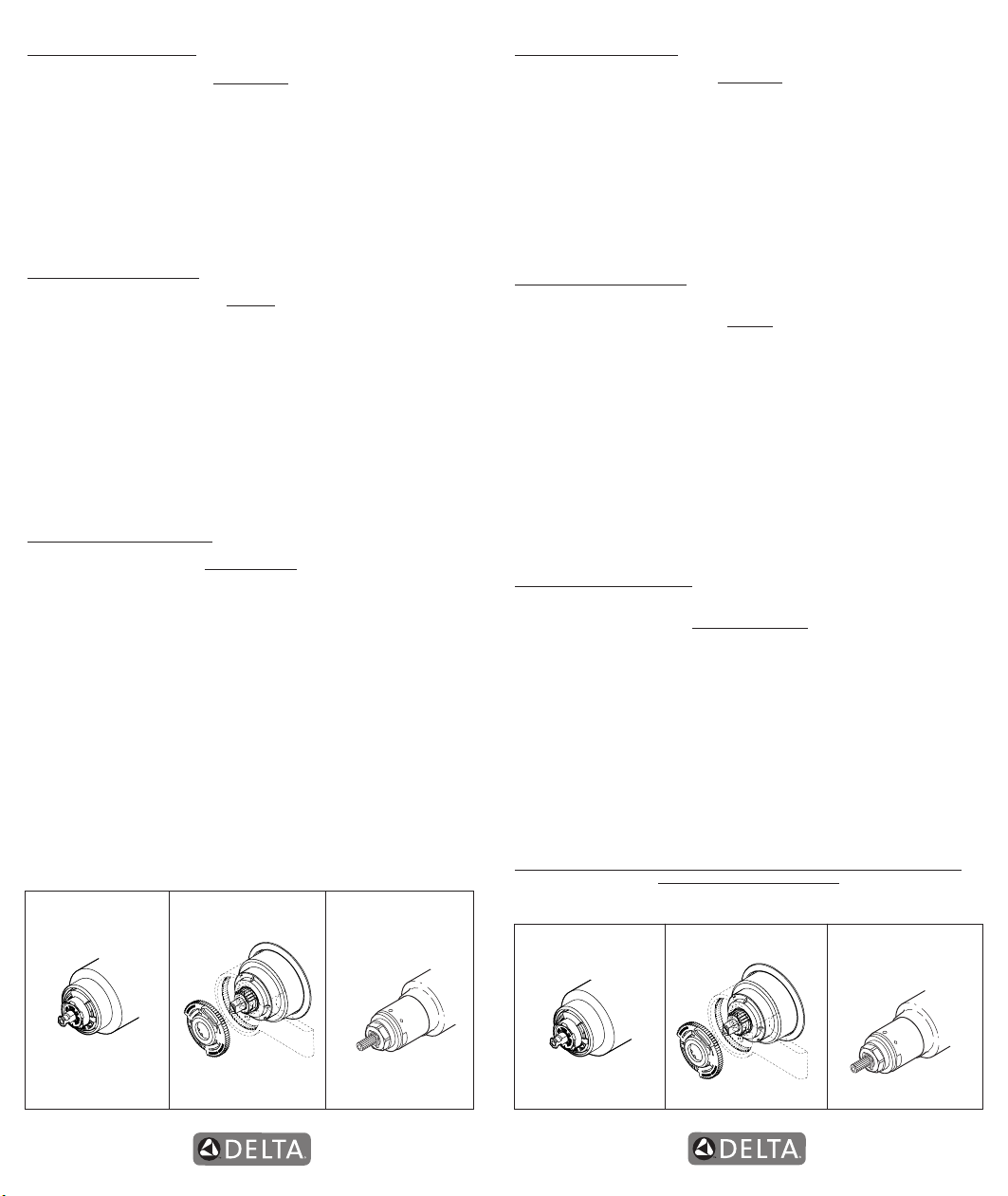

Cartridge Summary Reference Sheet

Monitor® Series 1300/1400

Cartridge shipped before March 2006.

Cartridge shipped in July 2006 and after

(prior to MultiChoice

®

transition).

Shorter lower

housing

White

Blue or

off-white

Order RP19804 to replace cartridge. Order RP19804 to replace cartridge.

Shorter lower

housing

White

Blue

MultiChoice® 13/14

Cartridge shipped from March 2006 to August 2014. Cartridge shipped in August 2014 and after.

Longer lower

housing

Grey

Off-white

Order RP46074 to replace cartridge. Order RP46074 to replace cartridge.

Grey

Longer lower

housing

Off-white

NOTE: A running change for MultiChoice® 13/14 valves began August 2014, and
features a new Rotational Limit Stop.

68881 Rev. M

®

MultiChoice

Cartridge shipping in select models (-CER).

13/14 (Ceramic)

White

Grey

Order RP74236 to replace cartridge.

10

Instrucciones para la
Instalación del Accesorio
para Válvulas MultiChoice

Manual para los
Propietarios

13/14 Series

Escriba aquí el número del modelo comprado.

Usted puede necesitar

L

O

F

N

E

T

Contenido:

Garantías .................................................................................... Page 2

Instrucciones de Instalación ....................................................... Pages 3 - 8

Limpieza y Cuidado de su Liave.................................................Page 9

Mantenimiento ............................................................................ Page 9

Hoja resumen de referencia para el cartucho ............................Page 9

Piezas de Repuesto ...................................................................Page 12

Para las piezas de repuesto adicionales, visite www.deltafaucet.com

El instalador debe apostar este systema/divisa para
garantizar temperatura maximo y seguro. Cualqueir
cambio en el ajuste puede subir la temperatura

del agua de descarga sobre el límite considerado

seguro y puede resultar en quemaduras de agua
caliente.

AVISO PARA EL INSTALADOR:
PRECAUCIÓN – Como instalador de esta
válvula, es su responsabilidad de INSTALAR Y
AJUSTAR apropiadamente esta válvula como
se describe en las instrucciones, por lo tanto,
debe haber una persona para hacer los ajustes
necesarios del Tope del Límite Rotacional y del
pomo para la temperatura en el momento que
se haga la instalación y pueda necesitar ajustes
adicionales por los cambios estacionales de la
temperatura del agua. USTED DEBE informarle
al dueño/usuario sobre este requisito siguiendo
las instrucciones. Si usted o el dueño/usuario
no están seguros como hacer estos ajustes

apropiadamente, por favor reérase al Página

y si todavía no está seguro, llámenos al

6
1-800-345-DELTA.

Después de hacer la instalación y el ajuste,

usted puede agregarle a la etiqueta de aviso
proporcionada, su nombre, el nombre de

lacompañía y la fecha cuando ajustó el Tope del
compañía y la fecha cuando ajustó el Tope del

4/10/2017

Límite Rotacional y aplicar o jar la etiqueta al

dorso de la puerta del gabinete más cercano y la

etiqueta de aviso al calentador de agua. Deje la
Hoja de Instrucciones para referencia del dueño/

usuario.

ADVERTENCIA: Esta válvula de presión
balanceada y termostática está diseñada
para minimizar los efectos de los cambios de
temperatura de agua por causa de los cambios
de presión en el agua de entrada, comúnmente
causados por lavadoras de platos, lavadoras
de ropa, inodoros, y otros aparatos por el
estilo. Puede no proporcionar protección de
quemaduras de agua caliente cuando hay
alguna falla de otros aparatos para el control
de temperatura en otro sitio en el sistema de
plomería. También no proporcionará protección
si el tope del límite rotacional la temperatura

no está apropiadamente jo o si cambia la

temperatura del agua caliente después de
hacer los ajustes o si los cambios del gua de
entrada son por los cambios estacionales.

ADVERTENCIA: No instale un aparato de corte
o cierre en cualquiera de las tomas de esta
válvula. Cuando este tipo de aparato cierra el

ujo de agua, puede hacer fallar la habilidad de

la válvula de balancear las presiones del agua
caliente y fría.

1

68881 Rev. M

®

Garantía Limitada De Por Vida de la Llave y su Acabado

Piezas y acabado

Todas las piezas (excepto las piezas electrónicas y las

pilas) y los acabados de esta llave de agua Delta

están garantizados al consumidor comprador original de
estar libres de defectos en material y fabricación
durante el tiempo que el comprador original posea la
vivienda en la que la llave de agua fue originalmente
instalada o, para los consumidores comerciales, durante
5 años a partir de la fecha de compra.

Componentes electrónicos y pilas (si aplicable)

Todas las piezas (salvo las pilas), si hay, de esta llave

de agua Delta® están garantizadas al consumidor

comprador original de estar libres de defectos en

materiales y fabricación durante 5 años a partir de la

fecha de compra o, para los usuarios comerciales, por

un año a partir de la fecha de compra. No se garantizan

las pilas.

Delta Faucet Company reemplazará, SIN CARGO,
durante el período de garantía aplicable, cualquier pieza

o acabado que pruebe tener defectos de material y/o
fabricación bajo la instalación, uso y servicio normal. Si

la reparación o su reemplazo no es práctico, Delta
Faucet Company tiene la opción de reembolsarle su

dinero por la cantidad del precio de compra a cambio de
la devolución del producto.

recursos.

Delta Faucet Company recomienda que use los

servicios de un plomero profesional para todas las

instalaciones y reparaciones. También le recomendamos

que utilice sólo las piezas de repuesto

originales de Delta

Delta Faucet Company no será responsable por
cualquier daño a la llave de agua que resulte del

mal uso, abuso, negligencia o mala instalación o
mantenimiento o reparación incorrecta, incluyendo
el no seguir los cuidados aplicables y las instrucciones
de limpieza.

Las piezas de repuesto se pueden obtener llamando al
número correspondiente más abajo, o
escribiendo a:

Estos son sus únicos

®

.

®

En los Estados Unidos y México:

Delta Faucet Company

Product Service
55 E. 111th Street
Indianapolis, IN 46280

1 800 345 DELTA (3358)

[e-mail]

En Canadá:

Masco Canada Limited, Plumbing Group

Technical Service Centre
350 South Edgeware Road
St. Thomas, Ontario, Canada N5P 4L1

1 800 345 DELTA (3358)

[e-mail]

La prueba de compra (recibo original) del comprador

original debe ser disponible a Delta Faucet Company para

todos los reclamos a menos que el comprador haya

registrado el producto con Delta Faucet Company. Esta
garantía le aplica sólo a las llaves de agua de Delta
fabricadas después del 1 de enero 1995 e instaladas en los
Estados Unidos de América, Canadá y México.

DELTA FAUCET COMPANY NO SE HACE RESPONSABLE
POR CUALQUIER DAÑO ESPECIAL, INCIDENTAL
O CONSECUENTE (INCLUYENDO LOS GASTOS DE
MANO DE OBRA) POR EL INCUMPLIMIENTO DE
CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA DE LA
LLAVE DE AGUA. Algunos estados/provincias no permiten la
exclusión o limitación de daños especiales, incidentales o

consecuentes, por lo que estas limitaciones y exclusiones

pueden no aplicarle a usted. Esta garantía le otorga
derechos legales. Usted también puede tener otros
derechos que varían de estado/provincia a estado/provincia.

Esta es la garantía exclusiva por escrito de Delta Faucet
Company y la garantía no es transferible.

Si usted tiene alguna pregunta o inquietud acerca de

nuestra garantía, por favor, vea nuestra sección de
preguntas frecuentes FAQ sobre la garantía en
www.deltafaucet.com, también puede enviarnos un correo

electrónico a [e-mail] o llámenos
al número que le corresponda anteriormente incluido.

®

Garantia Limitada de Delta HDF

Todas las piezas de la llave Delta HDF están
garantizadas al dueño original de estar libres de

defectos en materiales y en la mano de obra por un

período de cinco (5) años. Esta garantía se hace al
dueño original y será efectiva el día de la compra como

se ve en el recibo de compra.

Delta reemplazará, LIBRE DE CARGO, durante el
período de la garantía, cualquier pieza que resulte

defectuosa en materiales y/o en la mano de obra bajo
instalación, uso y servicio normal. Las piezas de
repuesto pueden ser obtenidas de su comerciante o

distribuidor local que se encuentran en la guía telefónica

o si usted devuelve la pieza con el recibo de compra

a nuestra fabrica, Y LOS CARGOS DE TRANSPORTE
PAGADOS CON ANTELACION, a la dirección dada.
ESTA GARANTIA ES LA UNICA GARANTIA EXPRESA
DE DELTA. CUALQUIER RECLAMO HECHO BAJO
ESTA GARANTIA TIENE QUE SER HECHO DURANTE
EL PERIODO DE CINCO AÑOS A QUE SE REFIERE
ARRIBA. CUALQUIER GARANTIA IMPLICITA,
INCLUYENDO LA GARANTIA IMPLICITA DE
COMERCIALIZACION O CONVENIENCIA PARA UN
PROPOSITO PARTICULAR, SON LIMITADOS EN

www.deltafaucet.com

68881 Rev. M

DURACION A LA DURACION DE ESTA GARANTIA.
LOS CARGOS PARA LA MANO DE OBRA Y/O DAÑOS
INCURRIDOS EN LA INSTALACION, REPARACION O
REEMPLAZO, ASI COMO LOS DAÑOS INCIDENTALES
O CONSECUENTES CONECTADOS CON
ELLOS SON EXCLUIDOS Y NO SERAN PAGADOS

POR DELTA.

Algunos estados no permiten limitaciones al tiempo que

dura la garantía implícita, o la exclusión o limitación de
los daños incidentales o consecuentes, así que la

limitación o exclusión expresada arriba puede no ser
aplicable a usted.

Esta garantía le da a usted derechos legales especícos
y usted puede también tener otros derechos que varían

de estado a estado.

Esta garantía es nula por cualquier daño a esta llave

que sea el resultado del mal uso, abuso, negligencia,
accidente, instalación impropia, cualquier uso en
violación de las instrucciones suministradas por
nosotros o cualquier uso de piezas de repuesto que no

sean piezas genuinas Delta.

© 2017 Masco Corporación de Indiana

2

Instalación del Cartucho

Installation

1

A. B.

4

Instalación

5

3

2

1

Cierre los suministros de agua.

cubierta (1), la tuerca tapa (2) y la tapa de
prueba (3). Si no es para instalar en pared
delgada, puede quitar el protector (4) de yeso
completo. Si la pantalla (5) está en lugar, quite

antes de instalar el cartucho.

Quite la

Instalación de Espalda a Espalda

Instalación Normal (No serequerá cambios)

Instalación
Invertido

2

4

1

Gire el cartucho (1) de manera que las palabras
‘hot side’ (lado caliente) (2) aparezcan a la

izquierda. Introduzca el cartucho en la válvula
como se muestra. Asegúrese que los tubos del

cartucho y los aros-O (3) estén apropiadamente

sentados en los agujeros en la base del cuerpo
de la válvula. Asegúrese que la parte dentada en
el cuerpo de la pieza encaje completamente en

las muescas de éste (4).

3

4

C.

Fría

Caliente

En las instalaciones dorso con dorso o al

reverso (caliente en la derecha y fría en

la izquierda) introduzca el cartucho con la
inscripción “hot side” a la derecha. Si usted
no está instalando al reverso o dorso con
dorso omita este paso y continúe con el
paso 1C.

1

Deslice la tuerca tapa (1) sobre el cartucho

y enrosque en el cuerpo de la válvula.
Apriete a mano bien.

3

68881 Rev. M

Instalación

Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera

2

A.

B.

2

1

2

4

58045

58045

3

PARA LAS INSTALACIONES DE LAS CABEZAS

1

DE REGADERA:

agua superior (1) al brazo de la regadera (2) con los

accesorios apropiados. Para prevenir daño al acabado

del brazo de la regadera, introduzca el extremo que
va hacia la pared del brazo de la regadera dentro del
reborde (3) antes de atornillar el brazo en la conexión de

la tubería vertical. Aplique cinta para plomero a los enrosques
de la tubería. No apriete demasiado la cabeza de la

regadera.

Conecte la toma de salida de

4

3

B.

B.

68881 Rev. M

58065

4

3

Para combinar las dos regaderas, inserte la lengüeta superior (1) en la regadera de mano

58045:

en la muesca (2) de la cabeza de la regadera. Oprima la regadera de mano en la cabeza de la
regadera hasta que las dos partes encajen y queden juntas.

Para combinar las dos regaderas, oprima la regadera de mano en la cabeza de la regadera

58065:

hasta que las dos partes encajen y queden juntas. A continuación, tire hacia abajo la regadera de

mano hasta que quede ja con la cabeza de la regadera.

Si la cabeza de la regadera se mueve cuando retira la regadera manual, apriete a mano la
conexión entre la cabeza de la regadera y el brazo de la regadera.

Para cambiar los modos de rocío de la regadera, mueva la palanca (3) de izquierda a derecha al
ajuste deseado. Gire la perilla (4) (para cambiar el ujo de agua para que salga sólo por la cabeza

de la regadera, o por la cabeza de la regadera y regadera manual o sólo por la regadera manual.

4

Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera

2

Instalación

PARA LA INSTALACIÓN DEL SURTIDOR DE LA BACERA:

instalación suministradas con su surtidor. No conecte los surtidores para las instalaciones en las

supercies horizontales en las válvulas dentro de las paredes. No use las regaderas de mano en vez
de un surtidor de bañera conectado a una válvula de bañera/regadera. No use la tubería PEX como
tubería entre la válvula y el surtidor de la bañera.

C-1

2

1

C-2

1

C-3

1/2" a 1 1/4"
(13 mm a 32 mm)

3

1 2

Reérase a las instrucciones para la

Instalación deslizable

El tubo de cobre (1) debe ser de1/2” de cobre
nominal. Importante: Si es necesario cortar el
tubo de cobre, el extremo debe biselarse que
quede libre de rebabas para prevenir cortar o

mellar el aro O dentro del tubo de cobre. Deslice

el surtidor sobre el tubo de cobre al ras con la

bañera o la supercie de la pared acabada.

Apriete el tornillo de ajuste (2), pero no apriete
demasiado.

Instalación de la tubería de Hierro

IInstale una entrerrosca de tubo enroscado de
1/2” (13 mm) (1) para extenderse por delante
de la pared acabada. Aplique cinta para plomero
a las roscas en la entrerrosca de tubo y atornille el

surtidor de la bañera.

Instalación de la tubería de Hierro
Instalación del tubo de salida de agua del
easy-on universal para bañeras.

entrerrosca del tubo de manera que el extremo de

ésta sobresalga de la pared acabada 1/2" a 1 1/4"

(13 mm a 32 mm). Aplique cinta para plomero o
compuesto para tubos a las roscas del tubo. Apriete
a mano el adaptador (1) a la entrerrosca del tubo
(2). Termine apretando con una llave de tubos
estándar hasta que el sello positivo se implemente.

Tenga cuidado de no dañar la muesca del anillo-O

(3). La parte posterior del adaptador (1) no debe

sobresalirse más de 1" (25 mm) de la supercie de

la pared acabada. Apriete a mano el tubo de salida

de agua de la bañera al adaptador (1) teniendo
cuidado de no dañar el anillo - O (3).

Instale la

C-4

1/4" a 1"
(6 mm a 25 mm)

3 1/2" (89 mm) max.

Instalación de soldadura de cobre
Instale el adaptador de manera que el extremo
del adaptador esté de 1/4" a 1" (6 mm a 25 mm)

3

2

1

de la pared acabada. Retire la junta tórica/aro
O (1) del adaptador (2). Suelde el adaptador al
tubo asegurándose de mantener la soldadura
lejos de la muesca de la junta tórica. AVISO:
NO SE PERMITE SOLDAR EN EL DIÁMETRO
EXTERIOR DEL ADAPTADOR AL REDEDOR DE
LA RANURA DE LA JUNTA TÓRICA. Corte el
tubo (3) y reemplace la junta tórica en la ranura
del adaptador de bronce. Enrosque el tubo/
surtidor en el adaptador, con cuidado de no

dañar la junta tórica, y rmemente apriete a

mano hasta que quede contra la pared acabada
y toda la holgura se haya eliminado por detrás
de la pared.

5

68881 Rev. M

Instalación

El Ajuste del Tope que Limita la Rotación – Identique el tipo RSL des
de las páginas 6-7.

3

A.

Más
Caliente

Disco

Unidad

del Vástago

Posición Primera

RLS con disco desmontable.

IMPORTANTE:

El Ajuste del Tope que Limita la Rotación se
usa para limitar la cantidad de agua caliente
disponible de manera que, si ajustado
apropiadamente, el usuario no se quemará si la
manija se gira accidentalmente completamente
a “hot” (“caliente”) cuando una persona se está

duchando o llenando la bañera. La primera

posición permite la cantidad

agua caliente mixta con la fría en el sistema.

En la primera posición el agua estará lo

más fría posible cuando la manija se gira

completamente a caliente. Mientras que mueve
el Ajuste del Tope que Limita la Rotación en
dirección contrario a las manecillas del reloj,
progresivamente aumentará el agua caliente
en la mezcla más y más. La última posición
a la izquierda es la de mayor cantidad de
agua caliente en la mezcla, y tiene el mayor
riesgo de lesión por quemadura si alguien
accidentalmente abre la manija de la válvula
completamente a la posición caliente mientras

que se baña o llena la bañera.

•

ADVERTENCIA: En algunos casos, ajustar
el Ajuste del Tope que Limita la Rotación en
la posición más caliente (completamente
en el sentido contrario a la dirección de
las manecillas del reloj) puede resultar en
lesión por quemadura. Es necesario ajustar
el Tope que Limita la Rotación de manera
que el agua que sale de la válvula no queme
o escalde al usuario cuando la manija de la
válvula se gira al lado caliente.

• De acuerdo con la mayoría de los estándares
de la industria, la temperatura máxima

permisible del agua que sale es 120°F (Sus
códigos locales de plomería pueden requerir

una temperatura de agua menor de 120°F).

• El Tope que Limita la Rotación puede requerir
el ajuste estacional si la temperatura del agua
cambia. Por ejemplo, durante el invierno, la

temperatura del agua fría es más fría que

durante el verano resultando en tem-peraturas

68881 Rev. M

MÍNIMA

de

variadas en el agua de salida. Una temperatura

de agua para un baño o ducha confortable
típicamente es entre 90°F - 110°F.

• Deje que el agua corra de manera que el agua
fría esté lo más fría posible y la caliente esté

lo más caliente posible. Coloque la manija en
la espiga (vea la página 8, paso 4C) y gire la
manija en dirección contraria a las manecillas
del reloj hasta que la manija pare.

• Coloque el termómetro en un vaso plástico y

sosténgalo bajo el chorro de agua. Si la tem­peratura de agua está por encima de 120°F el

tope que limita la rotación debe ajustarse otra

vez moviéndolo en sentido de las manecillas

del reloj para reducir la temperatura del agua de

salida de la válvula a menos de 120°F o para

que cumpla con los requisitos de sus códigos
locales de plomería.

• Para ajustar la temperatura del agua que
sale de la válvula, hale el disco otra vez a la
posición donde se puede remover el Tope del

Límite Rotacional y reajuste el engranaje de

los dientes a la posición para la temperatura
deseada. Al mover en dirección de las
manecillas del reloj reducirá la temperatura
del agua de salida, y al contrario aumentará la
temperatura del agua de salida. El cambio de
temperatura por cada diente (muesca) puede

ser de 4°F-16°F dependiendo de la condición
del agua de entrada. Si es necesario repítalo.

Presione el disco hasta que está asentado
completamente.

reinstala el Disco después de hacer el ajuste
del Tope del Límite Rotacional pudiera
escaldarse con agua demasiado caliente.

• ASEGÚRESE QUE EL AGUA FRÍA FLUYA DE
LA VÁLVULA PRIMERO. ASEGÚRESE QUE
EL AGUA QUE FLUYE DE LA VÁLVULA EN
LA POSICIÓN MÁS CALIENTE POSIBLE NO
EXCEDA 120°F O EL MÁXIMO PERMITIDO
POR SUS CÓDIGOS LOCALES DE
PLOMERÍA.

6

ADVERTENCIA: Si no

Instalación

El Ajuste del Tope que Limita la Rotación – Identique el tipo RSL des
de las páginas 6-7.

3

B.

1

RLS con ajuste de tracción/giro.

IMPORTANTE:

El Ajuste del Tope que Limita la Rotación se
usa para limitar la cantidad de agua caliente
disponible de manera que, si ajustado
apropiadamente, Una lesión de escaldado es
menos probable que se ocurra si la manija
se gira accidentalmente completamente a
“hot” (“caliente”) cuando una persona se está

duchando o llenando la bañera. La primera

posición permite la cantidad

agua caliente mixta con la fría en el sistema.

En la primera posición el agua estará lo

más fría posible cuando la manija se gira

completamente a caliente. Mientras que mueve
el Ajuste del Tope que Limita la Rotación en
dirección contrario a las manecillas del reloj,
progresivamente aumentará el agua caliente
en la mezcla más y más. La última posición
a la izquierda es la de mayor cantidad de
agua caliente en la mezcla, y tiene el mayor
riesgo de lesión por quemadura si alguien
accidentalmente abre la manija de la válvula
completamente a la posición caliente mientras

que se baña o llena la bañera.

•

ADVERTENCIA: En algunos casos, ajustar

el Ajuste del Tope que Limita la Rotación en
la posición más caliente (completamente
en el sentido contrario a la dirección de
las manecillas del reloj) puede resultar en
lesión por quemadura. Es necesario ajustar
el Tope que Limita la Rotación de manera
que el agua que sale de la válvula no queme
o escalde al usuario cuando la manija de la
válvula se gira al lado caliente.

• De acuerdo con la mayoría de los estándares
de la industria, la temperatura máxima

permisible del agua que sale es 120°F (Sus
códigos locales de plomería pueden requerir

una temperatura de agua menor de 120°F).

• El Tope que Limita la Rotación puede requerir
el ajuste estacional si la temperatura del agua

cambia. Por ejemplo, durante el invierno, la

MÍNIMA

de

Hotter

temperatura del agua fría es más fría que

durante el verano resultando en tem-peraturas
variadas en el agua de salida. Una temperatura

de agua para un baño o ducha confortable
típicamente es entre 90°F - 110°F.

• Deje que el agua corra de manera que el
agua fría esté lo más fría posible y la caliente

esté lo más caliente posible. Coloque la manija

en la espiga (vea la página 8, paso 4C) y gire la
manija en dirección contraria a las manecillas
del reloj hasta que la manija pare.

• Coloque el termómetro en un vaso plástico y

sosténgalo bajo el chorro de agua. Si la tem­peratura de agua está por encima de 120°F el

tope que limita la rotación debe ajustarse otra

vez moviéndolo en sentido de las manecillas

del reloj para reducir la temperatura del agua de

salida de la válvula a menos de 120°F o para

que cumpla con los requisitos de sus códigos
locales de plomería.

• Para ajustar la temperatura del agua que

sale de la válvula, Tirar la Parada de Límite

Rotacional de color blanco hacia afuera y
girarla. Al mover en dirección de las manecillas
del reloj reducirá la temperatura del agua de
salida, y al contrario aumentará la temperatura
del agua de salida. El cambio de temperatura
por cada diente (muesca) puede ser de

4°F-16°F dependiendo de la condición del agua
de entrada. Si es necesario repítalo. Cuando

haya terminado, asegúrese de que la Parada de

Límite Rotacional esté completamente retraída

a la posición sentada.

tome la Parada de Límite Rotacional aparte.

• ASEGÚRESE QUE EL AGUA FRÍA FLUYA DE
LA VÁLVULA PRIMERO. ASEGÚRESE QUE

EL AGUA QUE FLUYE DE LA VÁLVULA EN
LA POSICIÓN MÁS CALIENTE POSIBLE NO
EXCEDA 120°F O EL MÁXIMO PERMITIDO
POR SUS CÓDIGOS LOCALES DE
PLOMERÍA.

7

ADVERTENCIA: No

Cooler

68881 Rev. M

1

Instalación Final

4

Instalación

A.

4

4

3

3

2

1

Deslice el aro O (1) sobre el cartucho y la tu-
erca tapa (2). El aro O, el cual funciona como
un separador para estabilizar la manga, debe
quedar apoyado en la tuerca tapa.
Si su modelo requiere un separador (3), in-

sértelo en la manga (4) y empújelo hacia el
frente. Deslice la manga sobre el cartucho,

el cuerpo de la pieza y el aro O.

C.

B.

5 4

2

1

La instalación de la roseta para los
modelos T14053, T14253, T14453,
T14067, T14267 y T14467.

6

9

8

5

7

8

3

3

una llave Allen para jar el tornillo de ajuste
(1). Insertar el botón obturador (3) (si su
modelo tiene uno) en el agujero de tornillo
de ajuste.

68881 Rev. M

2

1

1

Fije la roseta con oricio (1) y la placa de atrás

(2) (si su modelo tiene una) al soporte (3)
usando los 2 tornillos suministrados (4). No
apriete demasiado los tornillos de la roseta.

Si está instalando the Cassidy Modelos
T14097, T14297 y T14497:

Gira la tapa(5) en la cubierta de oricio(1).

Para los modelos T14053, T14253, T14453:
T14067, T14267 y T14467

Instale el soporte (5) sobre el cuerpo del
cartucho usando los 2 tornillos incluidos (6).
Instale la chapa de base (7) colocándola sobre
el soporte como se muestra y girándola para que

encaje enlas muescas (8). Fije la chapa de base

al soporte usando el tornillo de ajuste (9).

8

Limpieza y Cuidado de su Llave

Tenga cuidado al ir a limpiar este producto.
Aunque su acabado es sumamente durable,
puede ser afectado por agentes de limpieza
o para pulir abrasivos. Para limpiar su llave,
simplemente frótela con un trapo húmedo y

luego séquela con una toalla suave.

Mantenimiento

La llave tiene fugas de agua en la
salida de tina/cabeza deregadera–

CIERRE LOS SUMINISTROS DE AGUA.

Reemplace Asientos y Resortes–Equipo de

Reparaciones RP4993 Verica el condición de los

anillos “O” más bajo y repongalos si será necesario
RP14414. Vea Sugerencias Utiles 1, 2, y 3.

Si la fuga de agua persiste–

CIERRE LOS SUMINISTROS DE AGUA.

Reemplace el cartucho de válvula RP46074.
Vea Sugerencia Utiles 1, 2, 3, 4 y 5.

No se puede mantener temperatura de
agua constante:

Reemplace ensamble de caja con RP46074 o sigue
los instrucciones en Sugerencias Utiles 1, 2, 3, 4 y

5.

Sugerencia Utiles:

1. Antes de remover el ensamble del cartucho de

la válvula para hacerle cualquier servicio, fíjese en
la posición del tope del límite rotacional ubicado en

la tapa. Siempre se debe reponer el ensamble de

cartucho de válvula en el mismo posición. TENGA
CUIDADO después de cumplir el instalación dele
vuelta a la válvula para asegurar que AGUA FRIA
SALGA PRIMERO.

¡ADVERTENCIA! No se puede usar

SCRUBBING BUBBLES® BATHROOM
CLEANER o LYSOL® BASIN TUB AND TILE
CLEANER

en las manijas transparentes. El uso

de estos productos pueden resultar en manijas

rajados o severamente dañados. Si estos
productos caen sobre la manija, séquelo

inmediatamente con una toalla de algodón suave.

2. Para quitar el cartucho de válvula del cuerpo,
cierre los suministros de agua y quite el maneral y
bonete. No se debe quitar el cartucho de válvula
del cuerpo con atornillador. Ponga el maneral
encima el vástago y giralo en el sentido contrario
al de las agujas del reloj aproximado 1/4 vuelta.
Levanta el cartucho de válvula aguera el cuerpo.

3. Para quitar los asientos y resortes.

Quite el cartucho de válvula, (vea arriba). Separa

ensamble de botón de ensamble de caja girando
el botón 90 en el sentido contrario al de las agujas
del reloj.

4. Si la agua en su area contiene cal, orín, arena

o otros contaminamientos, su válvula de equilibrio
de presión requerá inspecciones periódico. La

frequencía de los inspecciones depende en el
tamaño de contaminamientos en la agua. Para

inspectar el cartucho, quite el cartucho, sigue los

pasos apuntado en nota 1 arriba. Dele vuelta al

válvula hasta el posición completamente mixto
y sacude el cartucho riguroso. Si hay traqueteo,
funciona el unidad y se puede reinstalar siguendo
nota 1 de arriba. Si no hay traqueteo, reemplace
el ensamble de caja.

5. Presione el disco hasta que está asentado

completamente. Vea la página 6 para más

detalles.

9

68881 Rev. M

Hoja resumen de referencia para el cartucho

Monitor® Series 1300/1400

El cartucho enviado antes de marzo 2006.

El cartucho enviado en julio 2006 y después

(antes de la transición a MultiChoice®).

Más corto Más

abajo Bastidor

Blanco

Azul o

Blancuzco

Ordene el Repuesto RP19804 para cambiar el

cartucho.

Más corto Más

abajo Bastidor

Blanco

Azul

Ordene el Repuesto RP19804 para cambiar el

cartucho.

MultiChoice® 13/14

El cartucho enviado entre marzo 2006 y agosto 2014. El cartucho enviado en agosto 2014 y después.

Bastidor más Largo

Ubicado más Abajo

Gris

Blancuzco

Ordene el Repuesto RP46074 para cambiar el

cartucho.

Bastidor más Largo

Ubicado más Abajo

Gris

Blancuzco

Ordene el Repuesto RP46074 para cambiar el

cartucho.

NOTA: Un cambio vigente de las válvulas Multichoice® 13/14 comenzó en agosto
2014, y cuenta con un nuevo límite de parada rotacional.

68881 Rev. M

®

MultiChoice

Cartuchos enviados en algunos de modelos (-CER).

13/14 (Cerámico)

Blanco

Gris

Ordene el Repuesto RP74236 para cambiar el cartucho.

10

Instructions d’installation

Finition de la soupape
MultiChoice

®

Guide d’utilisation

13, 14, Séries

Inscrivez le numéro de modèle ici.

Articles dont vous pouvez avoir besoin:

L

O

F

N

E

T

Table des matières

Garanties .................................................................................... Page 2

Instructions d’installation ............................................................Pages 3 - 8

Instructions de nettoyage ...........................................................Page 9

Maintenance ............................................................................... Page 9

Fiche de référence sommaire de la cartouche ........................... Page 9

Pièces de rechange .................................................................... Page 12

Pour les pièces de rechange supplémentaires, visitez www.deltafaucet.com

ATTENTION:

que la température maximale de l’eau chaude soit
sans danger. Toute modication des réglage peut
entraîner une élévation de la température à la sorite
du robinet au delà de la température sans danger et
pourrait causer un échaudage.

AVIS À L’INSTALLATEUR : ATTENTION! – En
qualité d’installateur, vous êtes tenu
d’INSTALLER et de RÉGLER ce robinet

conformément aux instructions. Ce robinet ne

s’adapte pas automatiquement aux uctuations
de la température de l’eau d’alimentation. Par

conséquent, il faut régler la butée limitatrice

de température au moment de l’installation et
il peut être nécessaire de faire de nouveaux
réglages par la suite en raison des uctuations
saisonnières de la température de l’eau. VOUS
DEVEZ informer le propriétaire ou l’utilisateur

de cette exigence. En cas de doute quant à
la marche à suivre pour faire ces réglages,
veuillez consulter page 6 si un doute persiste,
et si cette ince rtitude persiste, appelez-nous au
1-800-345-DELTA.

Après avoir terminé l’installation et le réglage, vous
devez inscrire, sur l’étiquette de mise en garde

fournie, votre nom, le nom de votre entreprise et la
fournie, votre nom, le nom de votre entreprise et la

date à laquelle vous avez réglé la butée limitatrice

L’installateur doit régler l’appareil pour

de température, puis xer l’étiquette à l’endos de la
porte de la coiffeuse. Vous devez également xer
l’étiquette d’avertissement au chauffe-eau.

laisser ce feuillet d’instructions au propriétaire
ou à l’utilisateur pour qu’il puisse le consulter

au besoin.
MISE EN GARDE – Ce robinet thermostatique

à équilibrage de pression pour baignoire est

conçu pour limiter les effets des uctuations de
température de l’eau causées par les variations
de la pression d’alimentation attribuables au
fonctionnement d’un lave-vaisselle, d’une
machine à laver, d’un cabinet d’aisances ou
d’un autre appareil qui consomme de l’eau.
Il peut ne pas protéger l’utilisateur contre
l’échaudage en cas de défectuosité d’un autre

dispositif de régulation de la température,
si le réglage de la butée limitatrice de haute
température est mauvais, si la température

de l’eau chaude a été modiée après que les

réglages ont été effectués ou si la température

de l’eau d’alimentation a changé en raison du

changement de saison.
MISE EN GARDE – N’installez pas de dispositif

d’arrêt sur une sortie quelconque de ce robinet.
En interrompant l’écoulement de l’eau, ce
dispositif peut empêcher le robinet d’équilibrer
les pressions d’eau chaude et d’eau froide.

Veuillez

4/10/2017

1

68881 Rev. M

Garantie à vie limitée des robinets et de leurs nis

Pièces et nis

Toutes les pièces (à l’exception des composants
électroniques et des piles) et tous les nis de ce robinet

®

sont protégés contre les défectuosités du matériau

Delta

et les vices de fabrication par une garantie qui est
consentie au premier acheteur et qui demeure valide tant

que celui-ci demeure propriétaire de la maison dans
laquelle le robinet a été installé. Dans le cas d’une
utilisation commerciale, la garantie est de 5 ans à compter
de la date d’achat.

Composants électroniques et piles (le cas échéant)

Si ce robinet Delta
électroniques, ces composants (à l’exception des piles)
sont protégés contre les défectuosités du matériau et les

vices de fabrication par une garantie consentie au premier

acheteur qui est d’une durée de 5 ans à compter de la
date d’achat. Dans le cas d’une utilisation commerciale, la
garantie est d’un an à compter de la date d’achat. Aucune

garantie ne couvre les piles.

Delta Faucet Company remplacera, GRATUITEMENT,
pendant la période de garantie applicable, toute pièce ou
tout ni qui présentera une défectuosité du matériau et/ou
un vice de fabrication pour autant que le robinet ait été
installé, utilisé et entretenu normalement. S’il est
impossible de réparer ou de remplacer le robinet, Delta
Faucet Company pourra décider de rembourser le prix
d’achat du produit pour autant que celui-ci lui soit retourné.

Il s’agit de vos seuls recours.

Delta Faucet Company recommande de coner
l’installation et la réparation à un plombier professionnel.
Nous vous recommandons également d’utiliser
uniquement des pièces de rechange authentiques Delta

Delta Faucet Company se dégage de toute responsabilité
à l’égard des dommages causés au robinet en raison d’un
mauvais usage, d’un usage abusi f, de la négligence ou de
l’utilisation d’une méthode d’installation, de maintenance
ou de réparation incorrecte ou inadéquate, y compris
les dommages résultant du non-respect des instructions
de nettoyage et d’entretien applicables. Garantie limitée
des robinets Delta
veuillez appeler au numéro applicable ci-dessous ou écrire
à l’adresse applicable ci-dessous.

®

comporte des composants

®

Pour obtenir des pièces de rechange,

®

Aux États-Unis et au Mexique :

Delta Faucet Company

Product Service
55 E. 111th Street
Indianapolis, IN 46280 St.

1-800-345-DELTA (3358)

[e-mail]

Au Canada:

Masco Canada Limited, Plumbing Guoup

Thechnical Service Centre
350 South Edgware Roard
Thomas, Ontario, Canada N5P 4L1

1-800-345-DELTA (3358)

[e-mail]

La preuve d’achat (reçu original) du premier acheteur doit
être présentée à Delta Faucet Company pour toutes les
demandes en vertu de la garantie, sauf si le produit a été
enregistré auprès de Delta Faucet Company. La présente
garantie s’applique uniquement aux robinets Delta
fabriqués après le 1er janvier 1995 et installés aux
États-Unis d’Amérique, au Canada et au Mexique.
DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE
RESPONSABILITÉ À L’ÉGARD DES DOMMAGES
PARTICULIERS, CONSÉCUTIFS OU INDIRECTS (Y
COMPRIS LES FRAIS DE MAIN-D’OEUVRE) QUI
POURRAIENT RÉSULTER DE LA VIOLATION D’UNE
GARANTIE IMPLICITE OU EXPLICITE QUELCONQUE
SUR LE ROBINET. Dans les États ou les provinces
où il est interdit de limiter ou d’exclure la responsabilité à
l’égard des dommages particuliers, consécutifs ou
indirects, les limites et les exclusions susmentionnées ne
s’appliquent pas.

.

La présente garantie vous donne des droits précis qui
peuvent varier selon l’État ou la province où vous résidez.
La présente garantie écrite est la garantie exclusive offerte
par Delta Faucet Company et elle n’est pas transférable.

Si vous avez des questions ou des préoccupations en ce

qui concerne notre garantie, veuillez consulter la page

Warranty FAQs à www.deltafaucet.com, faire parvenir un
courriel à [e-mail] ou nous
appeler au numéro applicable.

®

Garantie Limitée sur les Robinets Ultra-Robustes Delta de la Série HDF

Toutes les pièces des robinets ultra-robustes Delta de la
série HDF sont protégées contre les défectuosités du
matériau et les vices de conception par une garantie qui
est consentie au premier acheteur pour une période de
cinq (5) ans. Cette garantie entre en vigueur à compter de
la date d’achat indiquée sur le reçu de l’acheteur.

Pendant la période de garantie, Delta remplacera, SANS
FRAIS, toute pièce présentant une défectuosité du
matériau et (ou) un vice de fabrication pour autant que
l’appareil ait été installé, utilisé et entretenu correctement.

Pour obtenir des pièces de rechange, veuillez
communiquer avec le distributeur ou le concessionnaire de

votre région dont le nom gure dans l’annuaire
téléphonique ou retourner la pièce défectueuse
accompagnée du reçu de l’acheteur à notre usine, PORT
PAYÉ, à l’adresse indiquée. LA PRÉSENTE GARANTIE
EST LA SEULE GARANTIE IMPLICITE OFFERTE PAR
DELTA. TOUTE RÉCLAMATION EN VERTU DE CETTE
GARANTIE DOIT ÊTRE FAITE AU COURS DE LA
PÉRIODE DE CINQ ANS SUSMENTIONNÉE. TOUTE
GARANTIE IMPLICITE, Y COMPRIS LA GARANTIE
IMPLICITE DE QUALITÉ MARCHANDE OU

www.deltafaucet.com

68881 Rev. M

D’ADÉQUATION DU PRODUIT AVEC UN USAGE
PARTICULIER, EST LIMITÉE À LA DURÉE DE LA
PRÉSENTE GARANTIE. LES FRAIS DE
MAIN-D’OEUVRE ET (OU) LES DOMMAGES
PROVOQUÉS AU COURS DE L’INSTALLATION, DE LA
RÉPARATION OU DU REMPLACEMENT D’UN
ÉLÉMENT AINSI QUE LES PERTES OU LES
DOMMAGES INDIRECTS EN RÉSULTANT NE SONT
PAS COUVERTS PAR CETTE GARANTIE.

Là où il est interdit de limiter la durée de la garantie
implicite ou les responsabilités à l’égard des dommages
indirects, les exclusions et les limites susmentionnées ne
s’appliquent pas.

La présente garantie vous donne des droits précis qui
peuvent varier selon votre lieu de résidence.

Les dommages résultant d’une mauvaise utilisation, d’une
utilisation abusive, de la négligence, d’un accident, d’une

mauvaise installation, du non respect de nos instructions

ou de l’utilisation de pièces de rechange autres que des
pièces d’origine Delta ne sont pas couverts par la garantie.

© 2017 Division de Masco Indiana

2

Installation de la cartouche

Installation

1

A. B.

4

Installation

5

3

2

1

Interrompez l’arrivée d’eau.

couvercle (1), l’écrou à portée sphérique (2)
et le capuchon d’essai (3) du corps.
Si vous n’installez pas l’appareil dans une

paroi mince, vous pouvez retirer le protecteur

(4) complètement. Si l’écran (5)
est en place, enlevez avant d’installer

la cartouche.

Enlevez le

Installation dos à dos

Installation normale (Non modiée)

Installation

Inversée

2

4

1

Tournez la cartouche (1) de sorte que la

mention « hot side » (2) se trouve du côté

gauche. Introduisez la cartouche dans le
corps de la soupape comme le montre la

gure. Assurez-vous que les tubes et les

joints toriques (3) de la cartouche sont bien

calés à la base du corps. Assurez-vous que

les ergots sur le corps sont parfaitement

engagés dans les rainures du corps (4).

3

C.

4

Eau Froides

Eau Chaude

Dans le cas d’une installation dos à dos
ou inversée (eau chaude à droite et eau
froide à gauche), introduisez la cartouche

de sorte que la mention « hot side » se

trouve du côté droit. S’il ne s’agit pas d’une
installation dos à dos ou inversée, sautez
la présente étape et passez à l’étape 1C.

1

Faites glisser l’écrou à portée sphérique

(1) sur la cartouche et vissez-le sur le

corps. Serrez à la main fermement.

3

68881 Rev. M

Installation

Installation de la pomme de douche et du bec de baignoire

2

A.

B.

2

1

1

4

58045

58045

3

INSTALLATION DE LA POMME DE DOUCHE :

1

Raccordez la sortie supérieure (1) au tuyau
d’alimentation de la pomme de douche (2) à l’aide des
raccords appropriés. Pour éviter d’abîmer le ni du
tuyau de la pomme de douche, introduisez le côté «

mur » de celui-ci dans la collerette (3) avant de le visser
dans le raccord du tuyau vertical. Appliquez du ruban

de plomberie sur les lets. Vissez la pomme de douche

(4) sur le tuyau. Appliquez du ruban de plomberie sur les

lets. Prenez garde de serrer la pomme de douche

excessivement.

3

4

B.

B.

68881 Rev. M

58065

3

Pour combiner les deux douches, introduisez la patte supérieure (1) de la douche à

58045:

main dans la rainure (2) de la pomme de douche. Poussez la douche à main dans la pomme de
douche jusqu’à ce que les deux éléments se bloquent ensemble et deviennent solidaires.

Pour combiner les deux douches, poussez la douche à main dans la pomme de douche,

58065:

tirez ensuite sur la douche à main pour la verrouiller avec la pomme de douche.
Si la pomme de douche bouge pendant que vous retirez la douche à main, serrez le raccord
entre la pomme de douche et le bras de douche à la main.
Pour changer le mode de pulvérisation, tournez la manette (3) vers la gauche ou la droite selon
le réglage désiré. Utilisez le bouton (4) pour sélectionner les modes douche seulement, douche
et douche à main ou douche à main seulement.

4

4

Installation

Installation de la pomme de douche et du bec de baignoire

2

INSTALLATION DU BEC DE BAIGNOIRE :

Consultez les instructions d’installation fournies avec le bec. Ne raccordez pas à une soupape murale à un
bec conçu pour être monté sur une plage. Ne raccordez pas une douche à main à la sortie d’un robinet de
baignoire-douche prévue pour un bec de baignoire. N’utilisez pas de tube PEX pour raccorder le bec.\

C-1

C-2

C-3

C-4

1/4 po à 1 po
(de 6 mm à 25 mm)

3 1/2" (89 mm) max.

2

1/2 à 1 1/4 po
(13 mm à 32 mm)

3

3

1 2

1

Installation d’un bec coulissant

Le tube de cuivre (1) doit avoir un diamètre
nominal de1/2 po. Important : Si vous devez
couper le tube de cuivre, chanfreinez son

extrémité de sorte qu’elle ne risque pas
d’endommager le joint torique à l’intérieur du
bec. Faites glisser le bec sur le tube de cuivre de
sorte qu’il s’appuie contre la surface nie de la

1

1

2

baignoire ou du mur. Serrez la vis de calage (2),
mais prenez garde de la serrer excessivement.

Installation à l’aide d’un tuyau de fer

Installez le manchon leté (1) 1/2 po (13 mm) de
manière que sa saillie par rapport à la surface
nie du mur. Appliquez du ruban de plomberie sur
les lets du manchon et xez celui-ci au bec de

baignoire en vissant.

Installation à l’aide d’un tuyau de fer

Installation du bec de baignoire polyvalent easy-on

Installez le manchon leté de manière qu’il présente
une saillie de 1/2 à 1 1/4 po (13 mm à 32 mm) par
rapport à la surface nie du mur.
Appliquez du ruban de plomberie ou du composé à
letage sur les lets. Montez l’adaptateur (1) sur le
manchon (2) et serrez-le à la main. Finissez ensuite
le serrage à l’aide d’une clé à tube pour rendre le joint
étanche. Prenez garde d’abîmer le rainure du joint
torique (3). Les dos de l’adaptateur (1) ne doit pas se
trouver à plus de 1 pouce (25 mm) par rapport à la
surface nie du mur.
Montez le bec de baignoire sur l’adaptateur (1) et
serrez-le à la main en prenant soin de ne pas abîmer

le joint torique (3).

Raccordement par brasage

Installez l’adaptateur de sorte que l’extrémité de

celui-ci présente une saillie de 1/4 po à 1 po (de

6 mm à 25 mm) par rapport au mur ni. Retirez le
joint torique (1) de l’adaptateur (2).
Brasez l’adaptateur au tube en évitant de mettre

de la soudure dans la rainure pour le joint
torique. ATTENTION : IL NE DOIT PAS Y AVOIR

DE SOUDURE SUR LA SURFACE EXTÉRIEURE
DE L’ADAPTATEUR PRÈS DE LA RAINURE

POUR LE JOINT TORIQUE. Sectionnez le tube
(3) et replacez le joint torique dans la rainure de

l’adaptateur en laiton. Vissez le bec de baignoire
sur l’adaptateur en prenant garde d’endommager
le joint torique. Serrez le bec à la main jusqu’à ce
qu’il soit bien appuyé contre le mur ni et qu’il n’y

ait plus de jeu derrière le mur.

5

68881 Rev. M

Installation

Réglage de la butée anti-échaudage– Identier de Limite de Rotation
type RSL des pages 6-7.

3

A.

Plus
chaude

Disque

Obturateurs

1ère Position

RLS avec disque amovible.

IMPORTANT:

La butée antiéchaudage sert à limiter la
quantité d’eau chaude disponible de sorte que
l’utilisateur ne risque pas d’être ébouillanté
si la manette est amenée à l’extrémité
de la plage du côté « Eau chaude » par
inadvertance alors que quelqu’un se trouve

sous la douche ou dans la baignoire. La
première position est celle qui laisse passer

le MOINS d’eau chaude à mélanger avec
l’eau froide. À la première position, l’eau

est aussi froide que possible alors que la

manette se trouve à l’extrémité de la plage
du côté « Eau chaude ». En tournant la butée
antiéchaudage, vous ajoutez progressivement
de plus en plus d’eau chaude au mélange.
La dernière position à gauche est celle qui
laisse passer le plus d’eau chaude et le risque
d’ébouillantage est plus élevé si quelqu’un
amène la manette à l’extrémité de la plage
du côté « Eau chaude » par inadvertance
alors que quelqu’un d’autre se trouve sous la

douche ou dans la baignoire.

MISE EN GARDE : Dans certains cas,

l’ébouillantage est possible si la butée

antiéchaudage se trouve à la position

la plus chaude (à l’extrémité de la plage

dans le sens antihoraire). Il faut régler la

butée antiéchaudage de manière que l’eau
s’écoulant du robinet ne puisse causer de
brûlures à l’usager alors que la manette

est à la position « Eau chaude ».

• Selon la plupart des normes en vigueur

dans l’industrie, la température de l’eau à la
sortie du robinet ne doit pas dépasser 120
°F (certains codes de plomberie peuvent
prescrire une température inférieure à cette

valeur).

• La butée antiéchaudage peut devoir être
réglée à chaque saison si la température de
l’eau d’alimentation change. Par exemple, la
température de l’eau froide est plus basse

68881 Rev. M

en hiver qu’en été, ce qui peut entraîner une
variation de la température à la sortie du
robinet. La température idéale pour la douche
ou le bain se situe généralement entre
90 °F - 110 °F.

• Faites couler l’eau de sorte qu’elle soit

aussi froide que possible et aussi chaude que
possible. Placez ensuite la manette sur la

tige (reportez-vous à la page 8, étape 4C) et

tournez la manette dans le sens antihoraire
jusqu’à l’extrémité de la plage.

• Placez un thermomètre dans un gobelet en

plastique et mettez celui-ci sous le jet d’eau.
Si la température de l’eau est supérieure à
120°F, tournez la butée antiéchaudage dans
le sens horaire pour abaisser la température
de l’eau à la sortie du robinet sous 120°F ou à

une valeur conforme aux exigences du code

de plomberie de votre région.

• Pour régler la température de l’eau qui
s’écoule de la soupape, amenez le disque
dans une position où il est possible d’enlever
la butée de température et engagez les dents
dans les encoches qui correspondent à la
température désirée. La température diminue

dans le sens horaire et augmente dans le

sens antihoraire. La variation de température
est de 4 à 16 °F par cran, selon la température
de l’eau d’alimentation. Refaites le réglage
au besoin. Remettez le disque jusqu’à ce
qu’entièrement assis.

MISE EN GARDE : Il y a risque

d’ébouillantage si on omet de réinstaller

le disque après avoir réglé la butée de o
caliente.

• ASSUREZ-VOUS QUE L’EAU FROIDE
S’ÉCOULE DE LA SOUPAPE EN PREMIER.
ASSUREZ-VOUS QUE LA TEMPÉRATURE
DE L’EAU NE PEUT DÉPASSER 120 °F OU
LA VALEUR MAXIMALE AUTORISÉE PAR LE
CODE DE PLOMBERIE DE VOTRE RÉGION.

6

Installation

Réglage de la butée anti-échaudage– Identier de Limite de Rotation
type RSL des pages 6-7.

3

B.

1

RLS avec ajustement retirer/retourner.

IMPORTANT:

La butée antiéchaudage sert à limiter la
quantité d’eau chaude disponible de sorte
Une blessure par échaudage est moins

susceptible de se produire. si la manette

est amenée à l’extrémité de la plage du
côté « Eau chaude » par inadvertance alors
que quelqu’un se trouve sous la douche

ou dans la baignoire. La première position

est celle qui laisse passer le MOINS d’eau
chaude à mélanger avec l’eau froide. À la
première position, l’eau est aussi froide que
possible alors que la manette se trouve à
l’extrémité de la plage du côté « Eau chaude
». En tournant la butée antiéchaudage, vous
ajoutez progressivement de plus en plus d’eau
chaude au mélange. La dernière position
à gauche est celle qui laisse passer le plus
d’eau chaude et le risque d’ébouillantage est
plus élevé si quelqu’un amène la manette à
l’extrémité de la plage du côté « Eau chaude
» par inadvertance alors que quelqu’un
d’autre se trouve sous la douche ou dans la

baignoire.

MISE EN GARDE : Dans certains cas,

l’ébouillantage est possible si la butée

antiéchaudage se trouve à la position

la plus chaude (à l’extrémité de la plage

dans le sens antihoraire). Il faut régler la

butée antiéchaudage de manière que l’eau
s’écoulant du robinet ne puisse causer de
brûlures à l’usager alors que la manette

est à la position « Eau chaude ».

• Selon la plupart des normes en vigueur

dans l’industrie, la température de l’eau à la
sortie du robinet ne doit pas dépasser 120
°F (certains codes de plomberie peuvent
prescrire une température inférieure à cette

valeur).

• La butée antiéchaudage peut devoir être
réglée à chaque saison si la température de

Hotter

1

l’eau d’alimentation change. Par exemple, la
température de l’eau froide est plus basse
en hiver qu’en été, ce qui peut entraîner une
variation de la température à la sortie du
robinet. La température idéale pour la douche
ou le bain se situe généralement entre
90 °F - 110 °F.

• Faites couler l’eau de sorte qu’elle soit

aussi froide que possible et aussi chaude que
possible. Placez ensuite la manette sur la

tige (reportez-vous à la page 8, étape 4C) et

tournez la manette dans le sens antihoraire
jusqu’à l’extrémité de la plage.

• Placez un thermomètre dans un gobelet en

plastique et mettez celui-ci sous le jet d’eau.
Si la température de l’eau est supérieure à
120°F, tournez la butée antiéchaudage dans
le sens horaire pour abaisser la température
de l’eau à la sortie du robinet sous 120°F
ou à une valeur conforme aux exigences du
code de plomberie de votre région.

• Pour régler la température de l’eau qui
s’écoule de la soupape, Tirez vers extérieur
l’arrêt de limite de rotation et tournez. La
température diminue dans le sens horaire

et augmente dans le sens antihoraire. La

variation de température est de 4 à 16 °F
par cran, selon la température de l’eau
d’alimentation. Refaites le réglage au besoin.
Lorsque vous avez ni, assurez-vous que
l’arrêt de limite de rotation soit complètement
rétracté dans sa position de logement.

AVERTISSEMENT: Ne détachez pas l’arrêt

de limite de rotation.

• ASSUREZ-VOUS QUE L’EAU FROIDE
S’ÉCOULE DE LA SOUPAPE EN PREMIER.
ASSUREZ-VOUS QUE LA TEMPÉRATURE
DE L’EAU NE PEUT DÉPASSER 120 °F
OU LA VALEUR MAXIMALE AUTORISÉE
PAR LE CODE DE PLOMBERIE DE VOTRE
RÉGION.

7

68881 Rev. M

Installation des pièces de nition

4

Installation

A.

4

4

3

Faites glisser le joint torique (1) sur la
cartouche et l’écrou à portée sphérique
(2). Le joint sert de pièce d’espacement

et il stabilise le manchon; il doit se trouver

derrière l’écrou à portée sphérique.
Si le modèle que vous installez nécessite

une pièce d’espacement (3), introduisezla

dans le manchon (4) et poussez-la vers

l’avant. Faites glisser le manchon sur la

cartouche, le corps et le joint torique.

3

2

1

C.

B.

4

5

2

1

Installation de la rosace pour les
modèles T14053, T14253, T17T453,
T14067, T14267 et T14467.

9

8

6

5

7

8

3

3

Montez la manette (2) sur la tige et
bloquez-la en place en serrant la vis de cal-

age (1) avec une clé Allen.Bouton Insérer

le bouchon (3) (si votre modèle a un) dans

le trou de la vis de réglage.

68881 Rev. M

2

1

1

Fixez la rosace (1) et la plaque arrière (2) (si le

modèle que vous installez encomporte une) sur

le support (3) à l’aide des 2 vis fournies (4).

Prenez garde de serrerles vis de la rosace
excessivement.

Si vous installez Cassidy

Modèles T14097, T14297 et T14497:

Enlez le couvercle (5) sur l'écusson (1).

Pour les modèles T14053, T14253, T14453,
T14097, T14297 et T14497:

Montez la xation (5) sur le corps de la cartouche
à l’aide des 2 vis fournies (6). Installez la plaque
de nition (7) en la plaçant sur la xation comme
le montre la gure et tournez-la pour bloquer les
pattes (8). Fixez la plaque de nition à la xation
à l’aide de la vis de calage (9).

8

Instructions de nettoyage

Il faut le nettoyer avec soin. Même si son

ni est extrêmement durable, il peut être
abîmé par des produits fortement abrasifs

ou des produits de polissage. Il faut
simplement le frotter doucement avec un

chiffon humide et le sécher à l'aide d'un

chiffon doux.

AVERTISSEMENT: N’employez pas le

nettoyant pour salle de bain Scrubbing

®

Bubbles

ni le Nettoyant de Lavabos,

Maintenance

Le robinet fuit par le bec ou la pomme de
douche. COUPER L’EAU.

Remplacer les sièges et les ressorts (kit de

réparation RP4993. Vérier l’état des joints toriques
inférieurs et remplacer ceux-ci au besoin (RP14414).
Voir les conseils 1, 2, et 3.

Si la fuite persiste, COUPER L’EAU.

Remplacer la cartouche RP46074.
Voir les conseils 1, 2, 3, 4 et 5.

La tempétature de l’eau n’est pas constante.

Remplacer le boîtier par un boîtier RP46074 ou
suivre les instructions des conseils 1, 2, 3, 4 et 5.

Conseils:

1. Avant d’enlever la cartouche de la soupape aux
ns d’entretien, prenez note de la position de la
butée de température maximale sur le chapeau.
La cartouche doit toujours être reposée dans la
même position. NE PAS PRENDRE DE RISQUES
INUTILEMENT. Une fois l’installation terminée,
ouvrir le robinet pour s’assurer que L’EAU FROIDE
S’ÉCOULE EN PREMIER.

2. Pour déposer la cartouche du corps, couper l’

eau,

®

sur

de Baignoires et de Carreaux Lysol

les manettes et les poignées sphériques

transparentes. Ces produits peuvent faire

ssurer les poignées et les manettes ou
les abîmer gravement. Si ces poigneés
ou ces manettes sont aspergées
accidentellement par l’un ou l’autre
des produits mentionnés, les essuyer
immédiatement à l’aide d’un chiffon de

coton doux.

puis retirer la poignée et le chapeau leté. Ne pas

utiliser un tournevis comme levier pour extraire la

cartouche. Placer la poignée sur la tige et la tourner
dans le sens antihoraire d’environ 1/4 de tour après
contact des butées. Soulever la cartouche pour la

retirer du corps.

3. Pour déposer les sièges et les ressorts
Enlever la cartouche. Séparer la soupape du boîtier
en la tournant de 90 degrés dans le sens antihoraire.

Écarter ensuite la soupape du boîtier.

4. Si l’eau d’alimentation du robinet à équilibrage

de pression renferme du calcaire, du fer, du sable

ou d’autres corps étrangers, celui-ci doit faire
l’objet d’inspections périodiques. La fréquence
des inspections dépend de la quantité de corps
étrangers dans l’eau. Pour inspecter la cartouche,
la déposer et suivre et les instructions de la note 1

ci-dessus. Ouvrir la soupape en position de plein

mélange et secouer la cartouche vigoureusement.

Si des cliquetis se font entendre, le composant est

en bon état et peut être reposé conformément aux
instructions de la note 1 ci-dessus. Si on n’entend

pas de cliquetis, remplacer le boîtier.

5. Remettez le disque jusqu’à ce qu’entièrement
assis. Voir la page 5 pour plus de détails.

9

68881 Rev. M

Fiche de référence sommaire de la cartouche

Monitor® Series 1300/1400

Cartouche expédiée avant mars 2006.

Logement inférieur

plus court

Blanc

Bleu ou

blanc

cassé

Commandez le kit RP19804 pour remplacer la cartouche. Commandez le kit RP19804 pour remplacer la cartouche.

MultiChoice® 13/14

Cartouche expédiée entre mars 2006 et août 2014. Cartouche expédiée en août 2014 et par la suite.

Cartouche expédiée en juillet 2006 et par la suite (avant

la transition à MultiChoice

Logement inférieur

plus court

®

).

Blanc

Bleu

Logement inférieur

plus long

Gris

Blanc cassé

Commandez le kit RP46074 pour remplacer la cartouche. Commandez le kit RP46074 pour remplacer la cartouche.

Logement inférieur

plus long

Gris

Blanc cassé

NOTE : Un changement a été apporté aux soupapes MultiChoice® de la série 13/14 en

cours de production. Elles sont munies d’une nouvelle butée de température maximale.

®

MultiChoice

Expédition de la cartouche selon les modèles sélectionnés (-CER).

Blanc

Commandez le kit RP74236 pour remplacer la cartouche.

13/14 (Céramique)

Gris

68881 Rev. M

10

For illustrative purposes, the replacement parts for the
13 /14 Classic Series are shown on the following pages.
For replacement parts on all other collections, please
refer to the parts diagrams available on www.deltafaucet.
com.

Para los nes ilustrativos, las piezas de repuesto para

la Serie Clásica 13 /14 se muestran en las siguientes
páginas. Para las piezas de repuesto sobre todas las

demás colecciones, por favor reérase a los diagramas

de piezas disponibles en www.deltafaucet.com.

A des ns d’illustrations, les pièces de rechange pour

les Séries Classiques 13/14 sont montrés sur la page
suivante. Pour les pièces de rechange de toutes les
autres collections, veuillez vous référer aux diagrammes
des pièces sur www.deltafaucet.com.

11

68881 Rev. M

T13020, T13022, T13120, T13122, T13220, T13220-H2O, T13222,
T13220-SHCCER, T13420-SHCCER, T13420,
T13420-H2O& T13422 Models / Modelos / Modèles

RP38357

▲

Showerhead
Cabeza de Rogadora

Pomme de Douche

H71, H71PB

Handle Kit

Juego de herrajes de la Manija
Manette en kit

RP20542,
RP20542PB

Button/Botón/Capuchon

RP6369

Screw
Tornillo

Vis

RP23336

O-Ring
Anillo "O"
Joint Torique

RP29569

Spacer
Separadores

Piéce D'espacement

RP48717

▲

Handle Kit

Juego de herrajes
de la Manija
Manette en kit

RP36498

▲

Tub Spout/Non Diverter

Tubo de Salida

para Bañera/
Sin Desviador
Bec/Sans Dérivation

RP46384

▲

Showerhead
Cabeza de Rogadora

Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis
de Finition

RP12630

For Longer Screws
Para Tornillos Más Grandes
Pour Vis Plus Longues

RP46074

*

Valve Cartridge
Válvula de Cartucho

Cartouche

RP29569

Spacer
Separadores

Piéce D'espacement

RP26865

Set Screw
Tornillo de Ajuste

Vis de Calage

RP5833

Tub Spout/Non Diverter

Tubo de Salida

para Bañera/
Sin Desviador
Bec/Sans Dérivation

RP54752

▲

Showerhead
Cabeza de Rogadora

Pomme de Douche

▲

▲

RP50879

▲

Trim Sleeve

Manga de Fran ja
Manchon de Finition

RP41591

Tub Spout/Pull-Up Diverter

Tubo de Salida para

Bañera/Botón
Desviador de Alzar Bec /
avec Dérivation à Tirette

▲

RP43381

▲

Showerhead
Cabeza de Rogadora

Pomme de Douche

RP14414

O-Rings
Anillo "O"

RP4993

Seats & Springs
Asientos y Resortes
Sièges et Ressorts

▲

RP19895

▲

(Metal/Metálico/Métal)
Tub Spout/Pull-Up Diverter

Tubo de Salida para

Bañera/Botón Desviador

de Alzar

Bec/avec dérivation
à tirette

Joint Toriques

RP10700

Seats & Springs
Asientos y Resortes
Sièges et Ressorts

RP6023

▲

Shower Arm

Brazo de la Rogadora

Tuyau de Pomme de

Douche

RP77991

(ordered separately/venden por
separado/vendues séparément)

Available Extension Kit
Juego de extensión
Kit de rallonge

RP21633

▲

Deep Escutcheon

Roseta

Rosace avec Orice

RP74236

*

Ceramic Valve Cartridge
Válvula de Cartucho

Cartouche

RP5834▲
RP19820

(Slip On/Ponerse/Glisser sur)
Tub Spout/Pull-Up Diverter

Tubo de Salida para

RP17453
RP17454

(Metal/Metálico/Métal)

RP5836

(Slip On/Ponerse/Glisser sur)

(Plastic/Plastica/Plastic)

Tub Spout/Pull-Down Diverter
Tubo de Salida para Bañera
/Desviador de Halar
Bec/Avec Dérivation sur

Embout

Bañera/Botón Desviador de Alzar
Bec/avec dérivation à tirette

▲

RP38452

Shower Flange
Pestaña de

la Rogadora
Collerette

RP19809

Escutcheon
Roseta
Rosace avec

Orice

H79

▲

Handle Kit

Juego de herrajes
de la Manija
Manette en kit

RP29569

Spacer
Separadores

Piéce D'espacement

RP152

Set Screw
Tornillo de Ajuste

Vis de Calage

Specify Finish

▲

Especifíque el

Acabado

Précisez le Fini

▲

▲

▲

Refer to page 9 for more information. / Consulte con la página 9 para más información. /

*

Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

68881 Rev. M

12

T13090, T13091, T13290, T13291, T13490 & T13491
Models / Modelos / Modèles

RP38357

▲

Showerhead
Cabeza de Rogadora

Pomme de Douche

RP74236

Ceramic Valve Cartridge
Válvula de Cartucho

de Cerámica

Cartouche Céramique

RP23336

O-Ring
Anillo "O"
Joint Torique

RP29569

Spacer
Separadores

Piéce D'espacement

RP40594

▲

Showerhead
Cabeza de Rogadora

Pomme de Douche

RP196

Trim Screws/Atornillos de

Franja/Vis de Finition

RP12630

For Longer Screws
Para Tornillos Más Grandes
Pour Vis Plus Longues

RP46074

*

13/14 Series Valve Cartridge
13/14 Series Válvula

de Cartucho

13/14 Séries Cartouche

RP43381

▲

Showerhead
Cabeza de Rogadora

Pomme de Douche

RP77991

(ordered separately/venden por
separado/vendues séparément)

Available Extension Kit
Juego de extensión
Kit de rallonge

RP76926

Escutcheon with red/blue marking
Escudo con marcado rojo/azul

▲

▲

Ecusson avec marquage rouge/bleu

RP6023

Shower Arm

Brazo de la Rogadora

Tuyau de Pomme

de Douche

▲

RP4993

Seats & Springs
Asientos y Resortes
Sièges et Ressorts

▲

RP14414

O-Rings
Anillo "O"
Joint Toriques

RP6025

▲

Shower Flange
Pestaña de

la Rogadora
Collerette

061050A

Escutcheon
Roseta

Rosace avec Orice

RP5834▲

(Non Metal/Sin Metálico/Sans Métal)

RP50879

▲

RP36198

Set Screw
Tornillo de Ajuste

Vis de Calage

H78

Handle Kit

Juego de herrajes
de la Manija
Manette en kit

H79

Handle Kit

Juego de herrajes
de la Manija
Manette en kit

Refer to page 9 for more information. / Consulte con la página 9 para más información. /

*

Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

Trim Sleeve

Manga de Fran ja
Manchon de Finition

RP29569

Spacer
Separadores

Piéce D'espacement

RP152

Set Screw
Tornillo de Ajuste

Vis de Calage

Tub Spout/Pull-Up Diverter
Tubo de Salida para Bañera/
Botón Desviador de Alzar
Bec/avec dérivation à tirette

RP19895

▲

(Metal/Metálico/Métal)
Tub Spout/Pull-Up Diverter

Tubo de Salida para

Bañera/Botón Desviador de Alzar
Bec/avec dérivation à tirette

RP5833

▲

Tub Spout/Non Diverter

Tubo de Salida

para Bañera/
Sin Desviador
Bec/Sans Dérivation

13

Specify Finish

▲

Especifíque el Acabado
Précisez le Fini

68881 Rev. M

Notes / Notas / Notes

68881 Rev. M

14

Notes / Notas / Notes

15

68881 Rev. M

68881 Rev. M

Delta Faucet Company

Product Service
55 E. 111th Street
Indianapolis, IN 46280
