Delta DLT8118 Installation & Assembly

51975

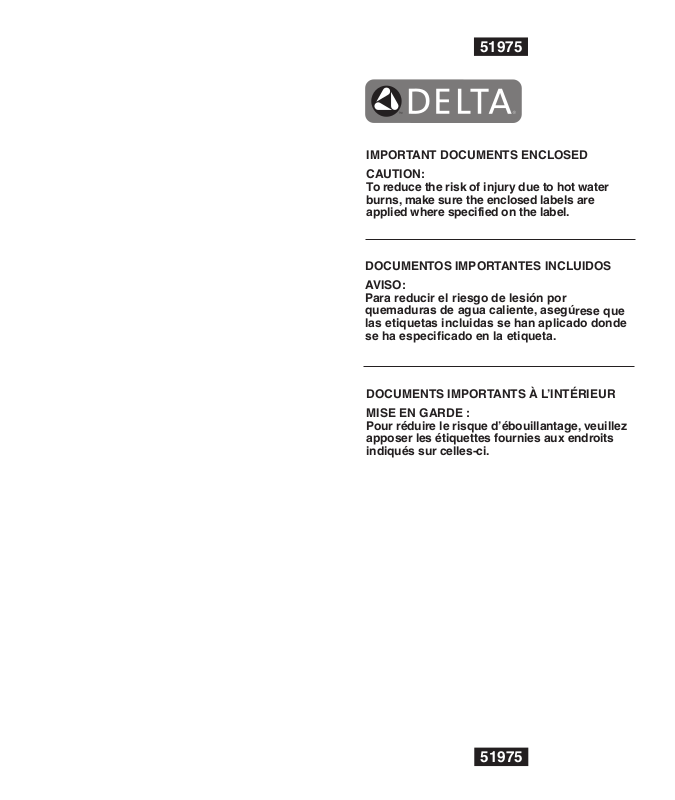

IMPORTANT DOCUMENTS ENCLOSED CAUTION:

To reduce the risk of injury due to hot water burns, make sure the enclosed labels are applied where specified on the label.

DOCUMENTOS IMPORTANTES INCLUIDOS AVISO:

Para reducir el riesgo de lesión por quemaduras de agua caliente, asegúrese que las etiquetas incluidas se han aplicado donde se ha especificado en la etiqueta.

DOCUMENTS IMPORTANTS À L’INTÉRIEUR MISE EN GARDE :

Pour réduire le risque d’ébouillantage, veuillez apposer les étiquettes fournies aux endroits indiqués sur celles-ci.

51975

NOTICE TO INSTALLER: Place this label on the water heater next to the temperature adjustment knob.

WARNING:

These series of tub/shower valves do not adjust automatically for changes in temperature at the hot water heater or inlet. If the

temperature setting of the hot water heater or inlet is changed, the setting on these valves must be adjusted manually! Failure to re-adjust the valve may result in hot water burns or extreme cold resulting from variations in line pressure (such as when a dishwasher or washing machine is in use while you are taking a shower). After installation, verify that the rotational limit stop (13/14/17 series) or temperature knob (17T series) on the valve is set so that changes in line pressure or temperature do not result in uncomfortable water temperature changes. If the temperature setting of

the hot water heater or inlet is changed after installation of the valve, the setting of the rotational limit stop or temperature knob also must be changed! Consult the installation instruction sheet for instructions on

how to make this setting, or call us at 1-800-345-DELTA.

AVISO AL INSTALADOR: Coloque esta etiqueta en el calentador de agua al lado de la perilla para el ajuste de temperatura.

AVISO:

Esta serie de válvulas para bañeras/regaderas no se ajustan automáticamente a los cambios de temperatura en el calentador de agua o en el agua de entrada. Si el ajuste de la temperatura del calentador de agua

o la temperatura del agua que entra cambia ¡El ajuste de estas válvulas se debe hacer manualmente! El no reajustar la válvula puede resultar en quemaduras por agua caliente o temperaturas de agua extremadamente frías resultando en variaciones de presión y temperatura (como cuando el fregador de platos o la lavadora están funcionando mientras que se baña). Después de la instalación, verifique que el control o tope del límite rotacional (series 13/14/17) o la perilla del control de temperatura (series 17T ) en la válvula está ajustada para que los cambios de presión y de temperatura en la línea no resulten en cambios incómodos de temperatura del agua. Si

el ajuste de la temperatura del calentador de agua o de la entrada de agua se cambia después de la instalación de la válvula, el ajuste del tope del lí biar! Consulte con su hoja de instrucciones de instalación para saber como

se ajusta o cambia el ajuste, o llámenos al 1-800-345-DELTA.

AVIS À L’INSTALLATEUR: Fixez cette étiquette sur le chauffe-eau près du bouton de réglage de température.

mit

e rotacional o la perilla de ajuste ¡también se debe cam-

ATTENTION :

La soupape de robinet de baignoire ou de douche de cette série ne se règle pas automatiquement en fonction des changements de température de l’eau chaude au chauffe-eau ou de l’eau d’alimentation. En cas de

modification du réglage de température du chauffe-eau ou de la température de l’eau d’alimentation, le réglage de cette soupape doit être modifié manuellement! Si le réglage de la soupape n’est pas modifié, le robinet pourra permettre l’écoulement d’eau très chaude susceptible de causer l’ébouillantage ou d’eau très froide, sous l’effet des variations de pression et de température dans la tuyauterie d’alimentation (lorsque la douche est utilisée en même temps que le lave-vaisselle ou la machine à laver, par exemple). Après l’installation, assurez-vous que la butée de température maximale (séries 13/14/17) ou le bouton de température (séries 17T) sur la soupape est réglé de manière que les fluctuations de pression et de température dans la tuyauterie d’alimentation n’entraînent pas de changements de température de l’eau inconfortables. En

cas de modification du réglage de température du chauffe-eau ou de la température de l’eau d’alimentation après l’installation de la soupape, le réglage de la butée de température maximale ou du bouton de température doit être modifié! Pour régler le bouton de température, consultez la feuille

d’instructions d’installation ou appelez-nous au 1-800-345-DELTA.

Rotational Limit Stop is located behind the disc.

13 / 14 Series

Hotter Más

Caliente Plus

Chaud

1st Position

Primera Posición

1ère Position

Hotter Más

Caliente Plus

Chaud

Colder Más

Fría Plus

Froid

17 Series

17T Series

Temperature Knob Pomo para el ajuste

de temperatura Bouton de Température

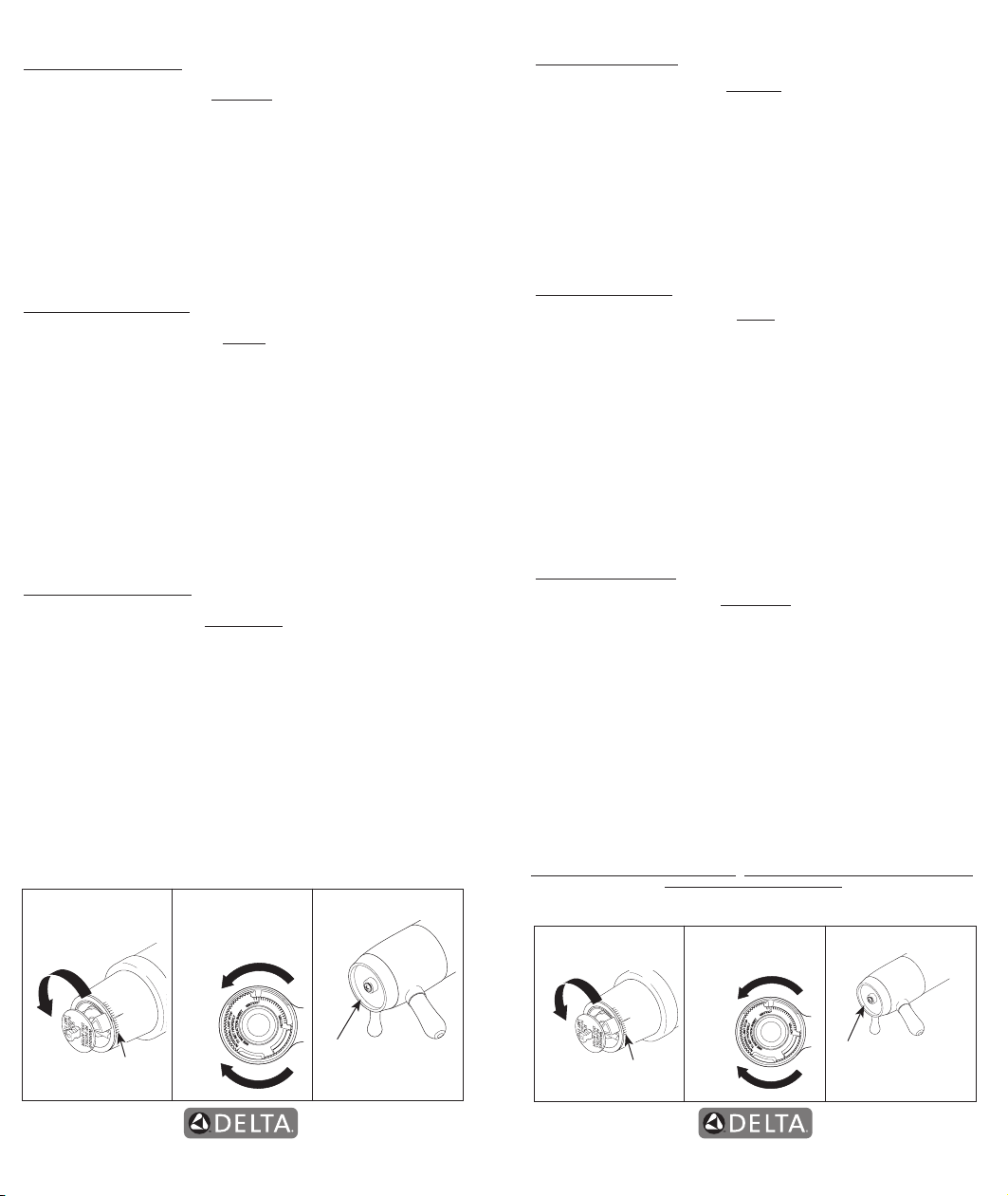

NOTICE TO INSTALLER: Place this label close to the valve where the owner will see it, such as inside the door of a cabinet or vanity.

Water temperature changes due to seasonal or other inlet variations, such as changing the setting on the hot water heater may require adjustment of the rotational limit stop (13/14/17 Series) or

These valve series do not automatically adjust for inlet temperature changes. If changes occur and you are not sure how to make the necessary rotational limit stop or temperature knob adjustments,

These valve series are designed to minimize the effects of outlet water temperature changes due to inlet pressure changes, commonly caused by dishwashers, washing machines, toilets and the like. They may not provide protection from hot water burns when there is a failure of other temperature controlling devices elsewhere in the plumbing system. After making the necessary adjustments please fill in the information below. This valve/system has been set by the person listed below to ensure a safe maximum temperature. Any change in the setting may raise the discharge temperature above the limit considered safe and could lead to hot water burns. If this label has not been completed, you should verify that the rotational limit stop or temperature knob has been properly adjusted to suit your individual installation. The installation instruction sheet supplied with the valve provides information on how to make this setting.

AVISO AL INSTALADOR: Coloque esta etiqueta cerca de la válvula donde el propietario la pueda ver, tal como dentro de la puerta del gabinete o el tocador.

Los cambios de temperatura del agua por variaciones estacionales u otras variaciones en el agua de entrada, como el cambio por el ajuste en el calentador de agua, puede requerir el ajuste del tope del límite rotacional (Series 13/14/17) o ajuste de la perilla para el control de la temperatura (Series 17T) de la válvula de su unidad bañera/regadera para asegurar una temperatura máxima segura. Esta serie de válvulas no se ajusta automáticamente para los cambios de temperatura del agua de entrada. Si cambios ocurren y usted no está seguro como hacer los ajustes necesarios con la perilla para controlar la temperatura, por favor consulte la hoja de instrucciones de instalación proporcionada con esta válvula o llámenos al 1-800-345-DELTA. Las válvulas de esta serie están diseñadas para minimizar los efectos por cambios de temperatura en el agua de entrada por cambios en la presión del agua, comúnmente causados por el uso simultáneo de fregadoras de platos, lavadoras, inodoros y aparatos similares. Estas pueden no proporcionar

protección de quemaduras por el agua caliente cuando hay una falla de otros mecanismos que controlan la temperatura del agua en otro sitio del sistema de plomería. Después de

hacer los ajustes necesarios, por favor escriba la información suministrada a continuación. Esta válvula/sistema ha sido ajustada por la persona indicada a continuación para ayudar a asegurar una temperatura máxima segura. Cualquier cambio al ajuste puede aumentar la temperatura del agua de descarga sobre el límite considerado seguro y puede resultar en quemaduras por agua caliente. Si esta etiqueta no se ha llenado, debe verificar si el control o tope del límite rotacional o la perilla que controla la temperatura han sido correctamente ajustadas al gusto de su instalación individual. La hoja de instrucciones de instalación proporcionada con las válvulas le suministra información sobre como hacer este ajuste.

AVIS À L’INSTALLATEUR: Fixez cette étiquette près du robinet, à la vue du propriétaire, à l’intérieur de la porte du meuble ou de la coiffeuse, par exemple.

Les modifications de la température de l’eau attribuables au changement de saison ou à d’autres facteurs, comme la modification du réglage du chauffe-eau, peuvent nécessiter un réglage de la butée de température maximale (séries 13/14/17) ou du bouton de température (séries 17T) de la soupape de votre robinet pour baignoire et de douche. La soupape de robinet de ces séries ne se règle pas automatiquement en fonction des changements de température de l’eau chaude de l’eau d’alimentation. En cas de modification de la température de l’eau d’alimentation, si vous ne savez pas comment régler la butée de température maximale ou le bouton de température, veuillez consulter le feuillet d’instructions d’installation fourni avec la soupape ou appeler au 1-800-345-DELTA. La soupape de cette série est conçue pour limiter la variation de la température de l’eau pouvant résulter des fluctuations de température et de pression dans la tuyauterie d’alimentation. Ces fluctuations sont habituellement causées par une utilisation simultanée du lave-vaisselle, de la machine à laver, d’un cabinet d’aisances ou d’un autre appareil qui consomme de l’eau. La soupape peut

ne pas protéger l’utilisateur contre l’ébouillantage en cas de défectuosité d’un autre dispositif de régulation de la température de l’eau situé ailleurs dans la tuyauterie. Après avoir

effectué les réglages nécessaires, veuillez inscrire l’information requise ci-dessous. Cet appareil de robinetterie a été réglé par la personne dont le nom figure ci-dessous pour que la température maximale de l’eau soit sans danger. Toute modification du réglage peut occasionner une élévation de la température de l’eau à la sortie du robinet et l’eau qui s’écoulera pourra être suffisamment chaude pour causer l’ébouillantage. Si la présente étiquette n’a pas été remplie, assurez-vous que la butée de température maximale ou le bouton de température a bien été réglé en fonction des caractéristiques de votre installation. La marche à suivre pour faire le réglage figure dans les instructions d’installation fournies avec la soupape.

TO BE FILLED OUT BY THE INSTALLER / PARA SER LLENADO POR EL INSTALADOR /

BY/POR/PAR _______________ COMPANY/COMPANIA/COMPAGNIE ________________ DATE/FECHA/LE ___________ PHONE/TELÉFONO/TELÉPHONE ____________________

Rotational Limit Stop is located behind the disc.

13 / 14 Series

Hotter Más

Caliente Plus

Chaud

Primera Posición

A REMPLIR PAR L’INSTALLATEUR:

1st Position

1ère Position

Hotter Más

Caliente Plus

Chaud

Colder Más

Fría Plus

Froid

WARNING:

AVISO:

ATTENTION :

17 Series

17T Series

Temperature Knob Pomo para el ajuste

de temperatura Bouton de Température

.erutarepmet mumixam efas a erusne ot evlav rewohs/but ruoy no )seireS T71( bonk erutarepmet

.ATLED-543-008-1 llac ro evlav siht htiw dedivorp teehs noitcurtsni noitallatsni eht tlusnoc esaelp

6/28/12

51975 Rev K

6/28/12

51975 Rev K

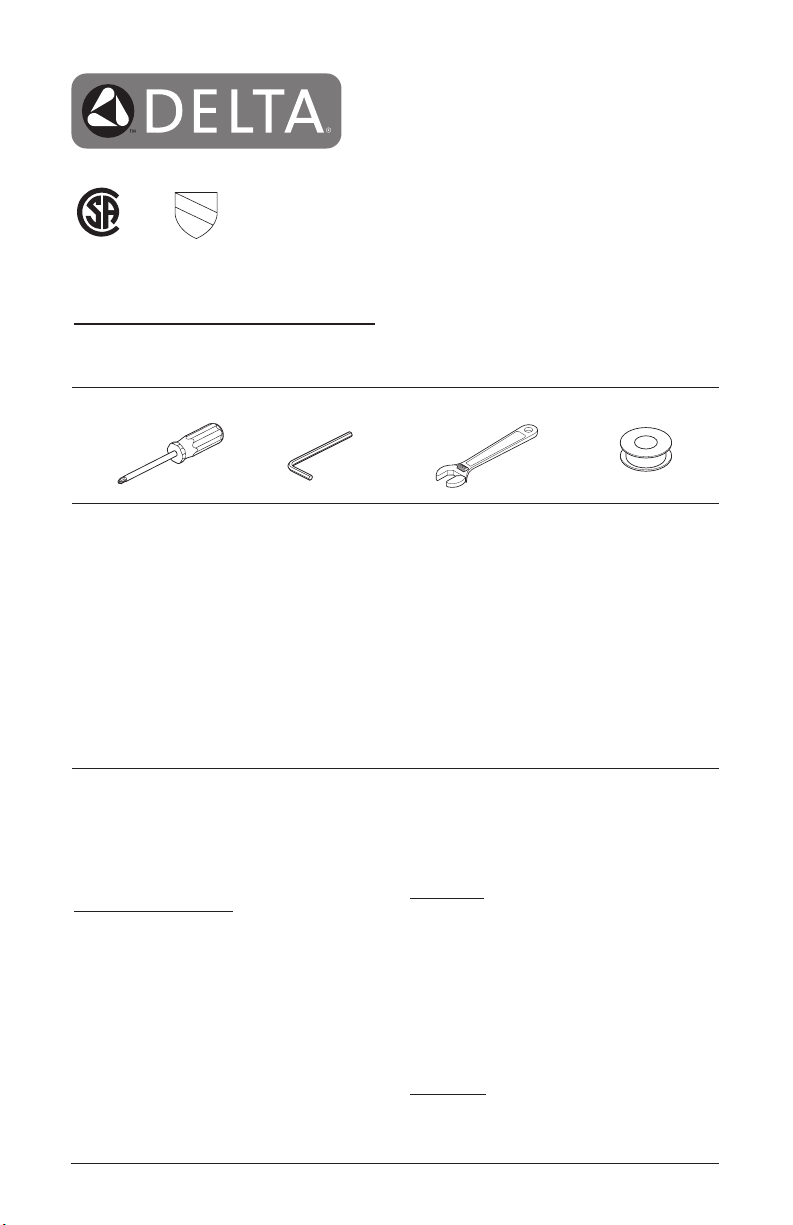

MultiChoice® Valve Trim Installation Instructions

Owners Manual

U

®

ASME A112.18.1 / CSA B125.1

ASSE 1016 (Type -P- or -T-)

Write purchased model number here.

Table of Contents:

Warranties .......................................................................... Page 2

13/14 Series Installation Instructions .................................. Pages 3 - 7

17 Series Installation Instructions ....................................... Pages 8 - 12

17T Series Installation Instructions ..................................... Pages 13 - 16

Maintenance ....................................................................... Pages 16 - 17

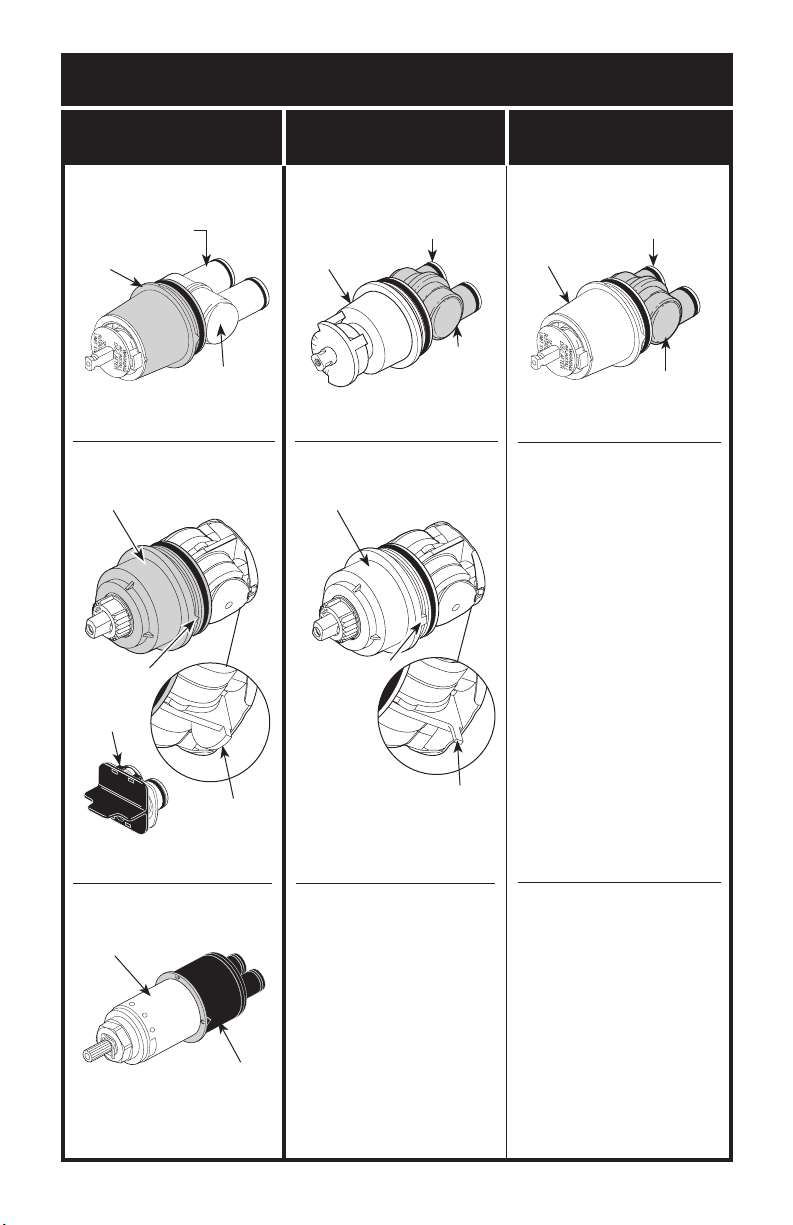

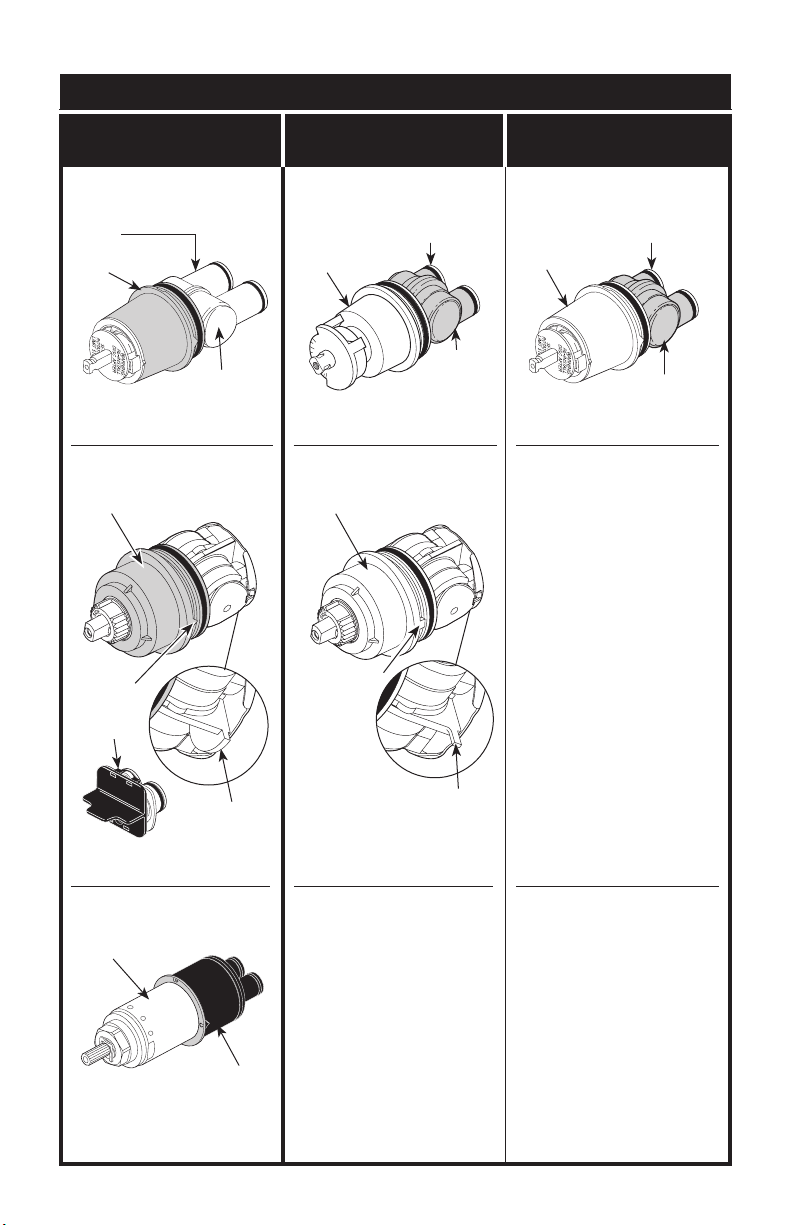

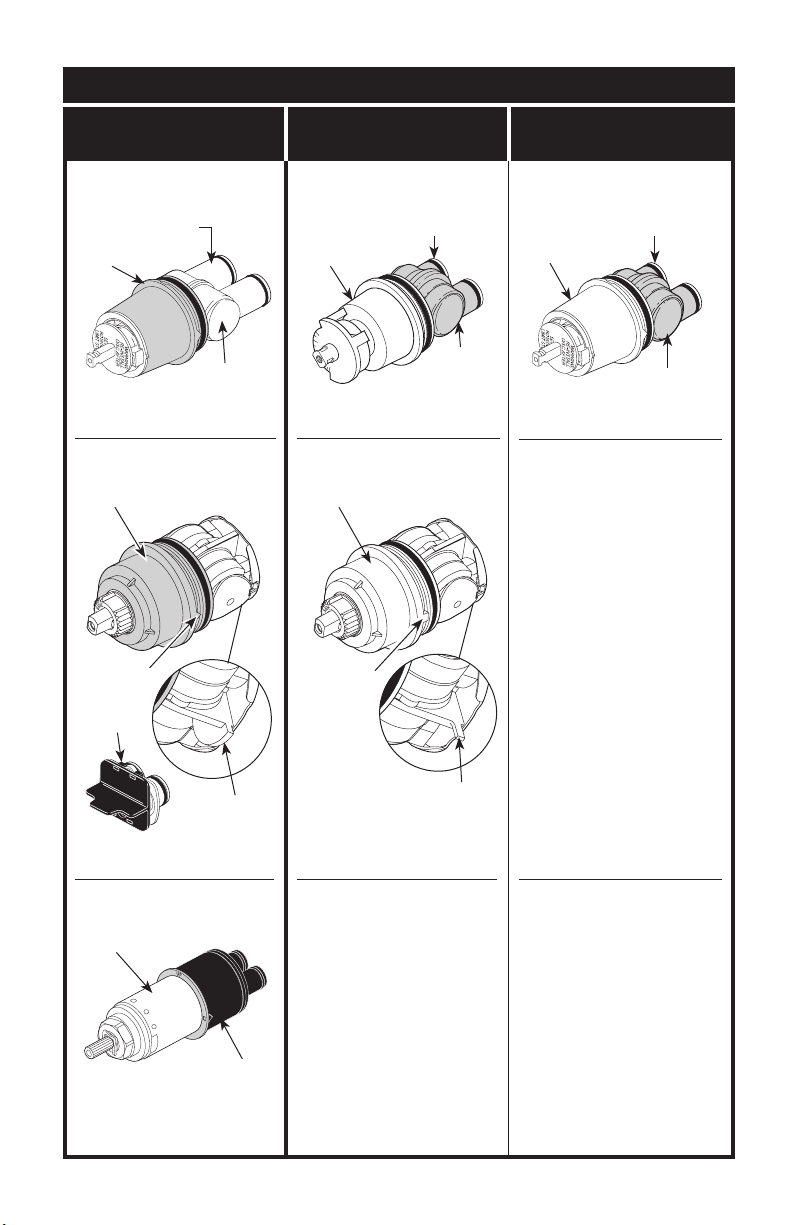

Cartridge Summary Reference Sheet ................................. Page 18

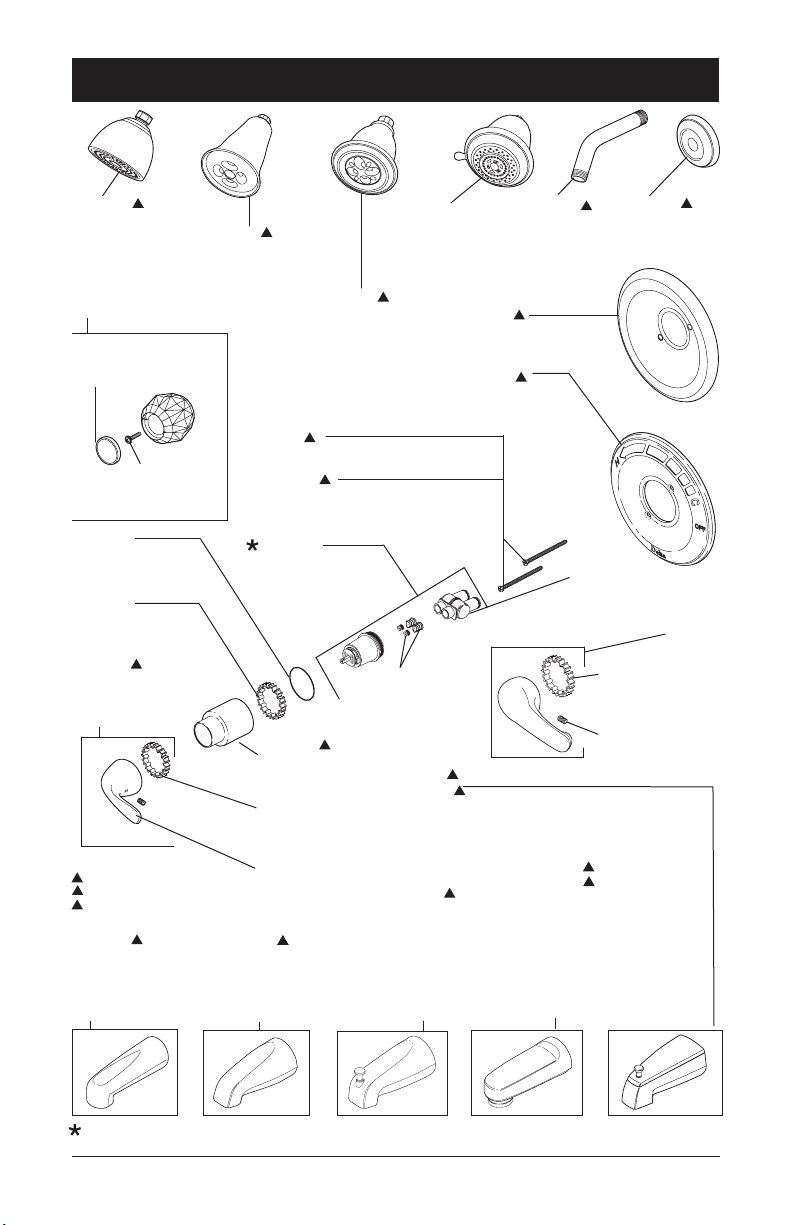

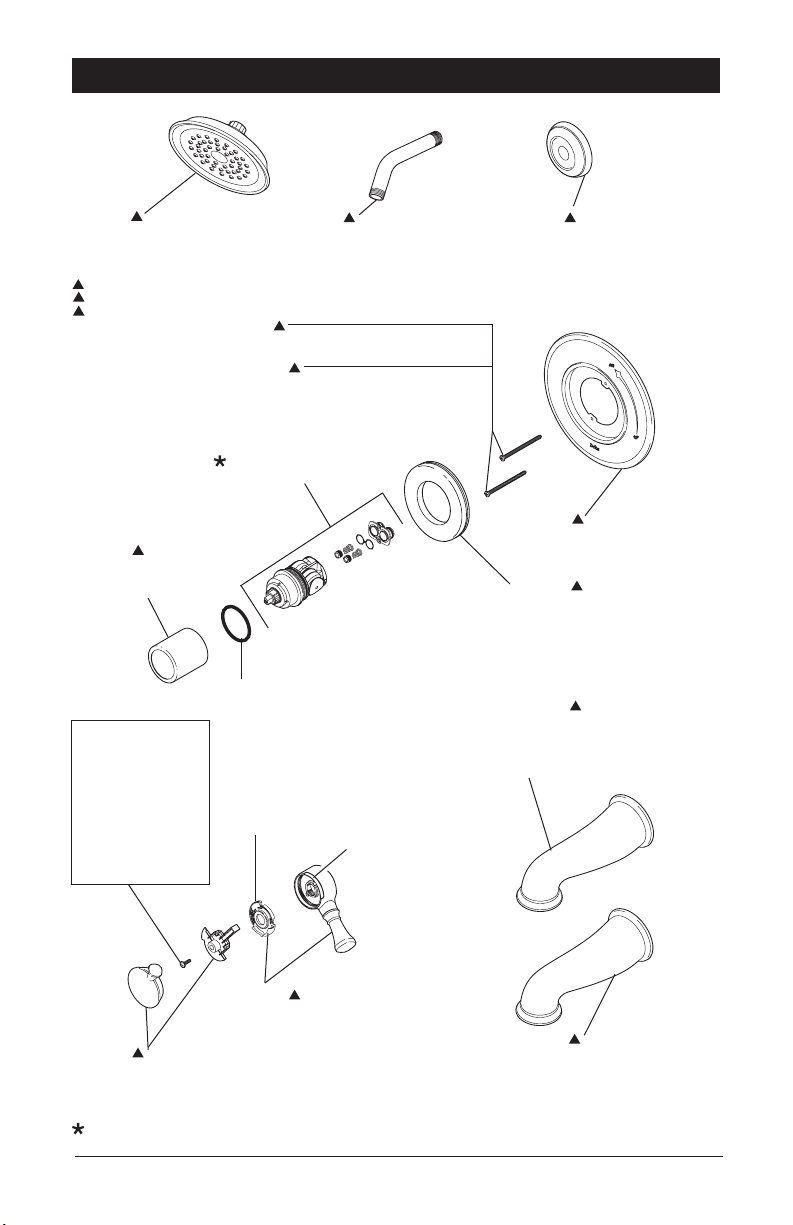

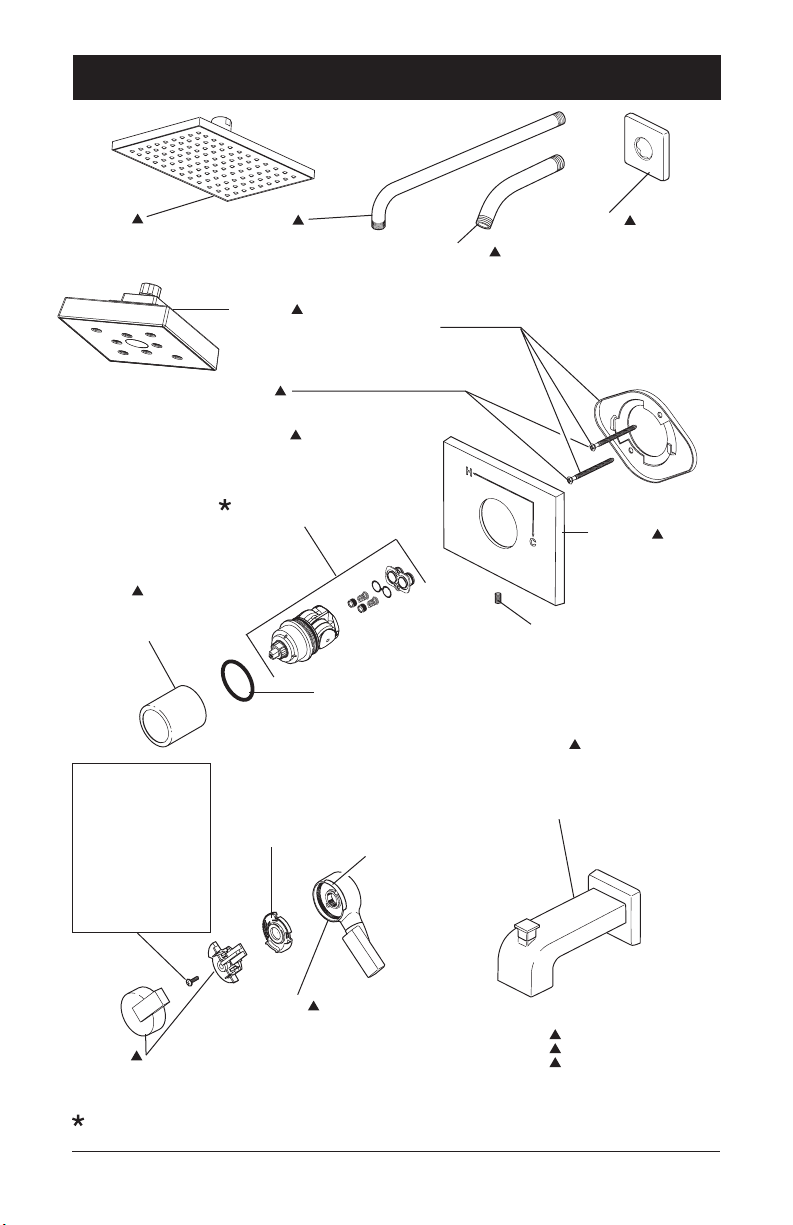

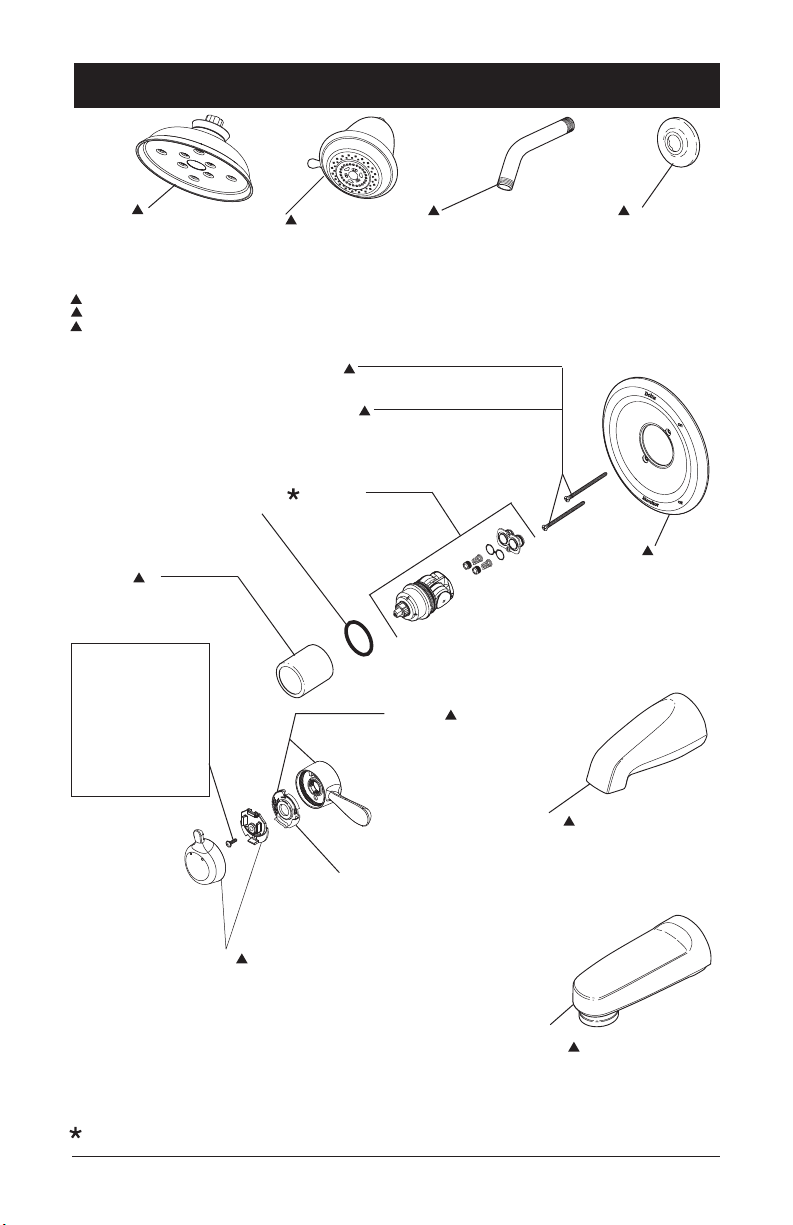

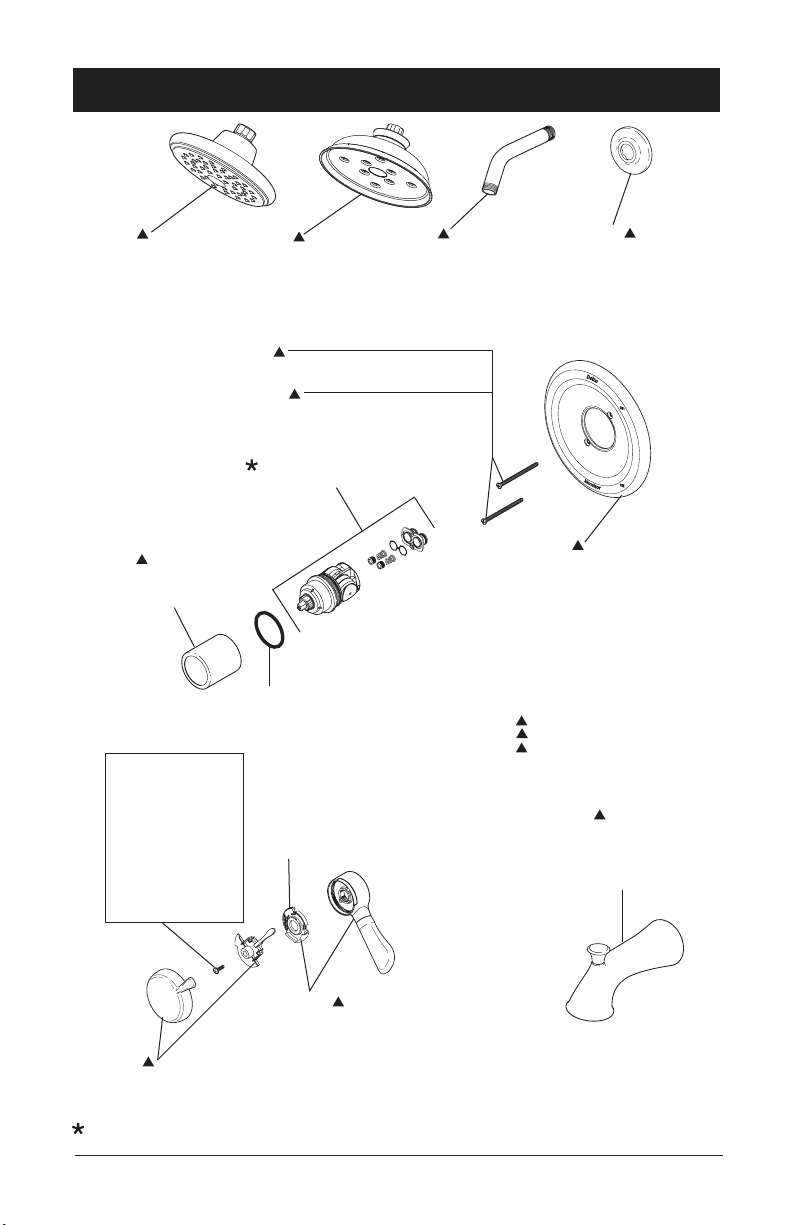

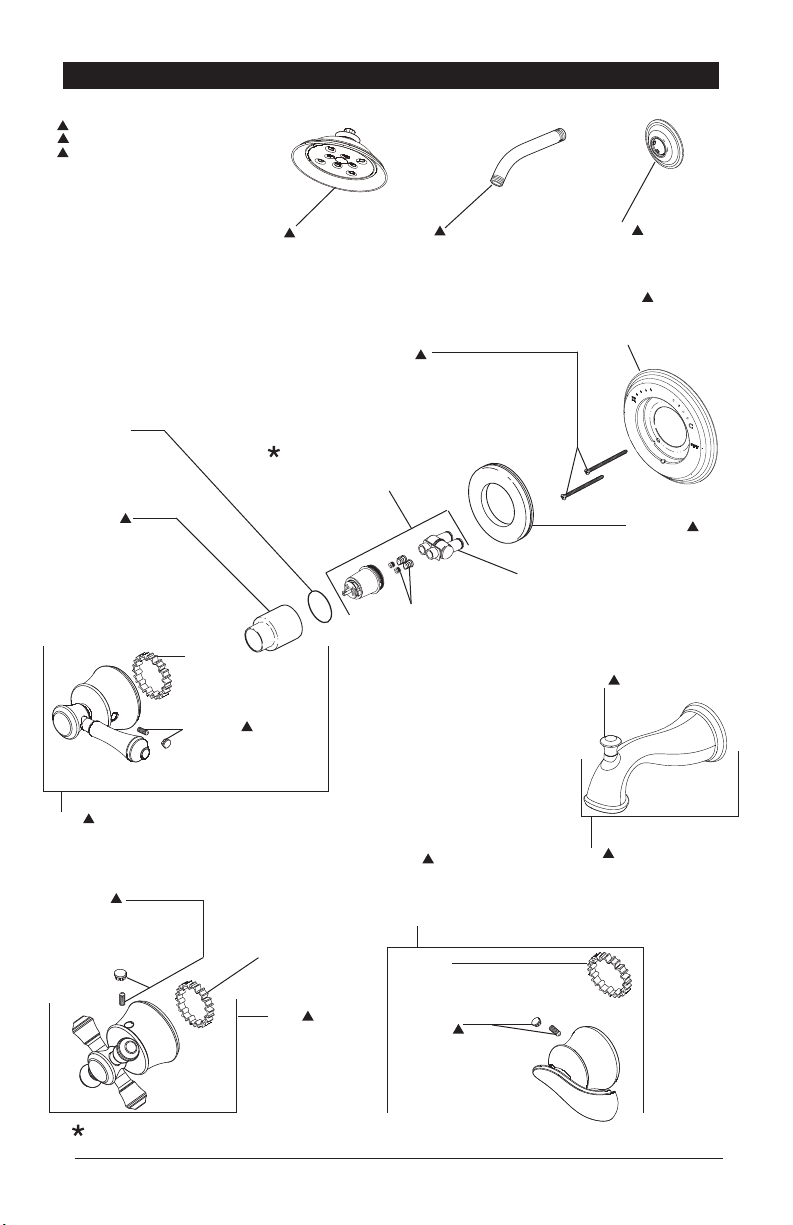

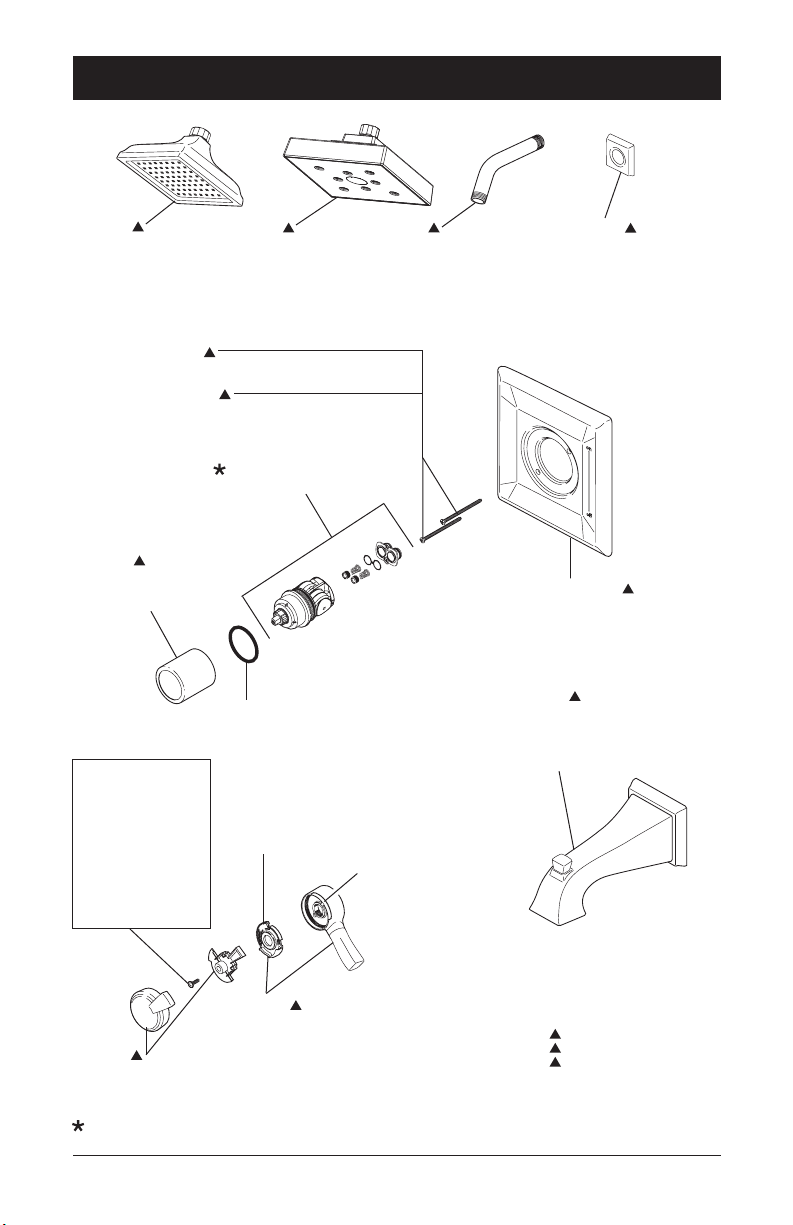

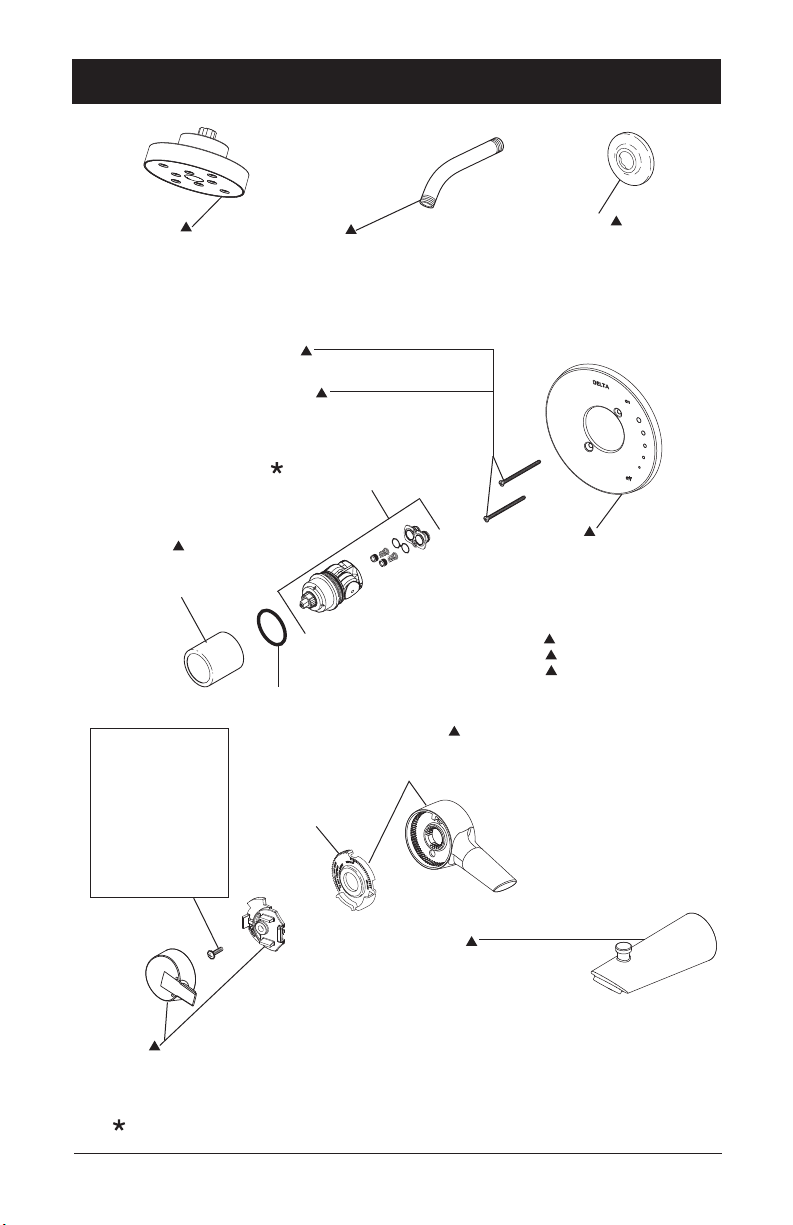

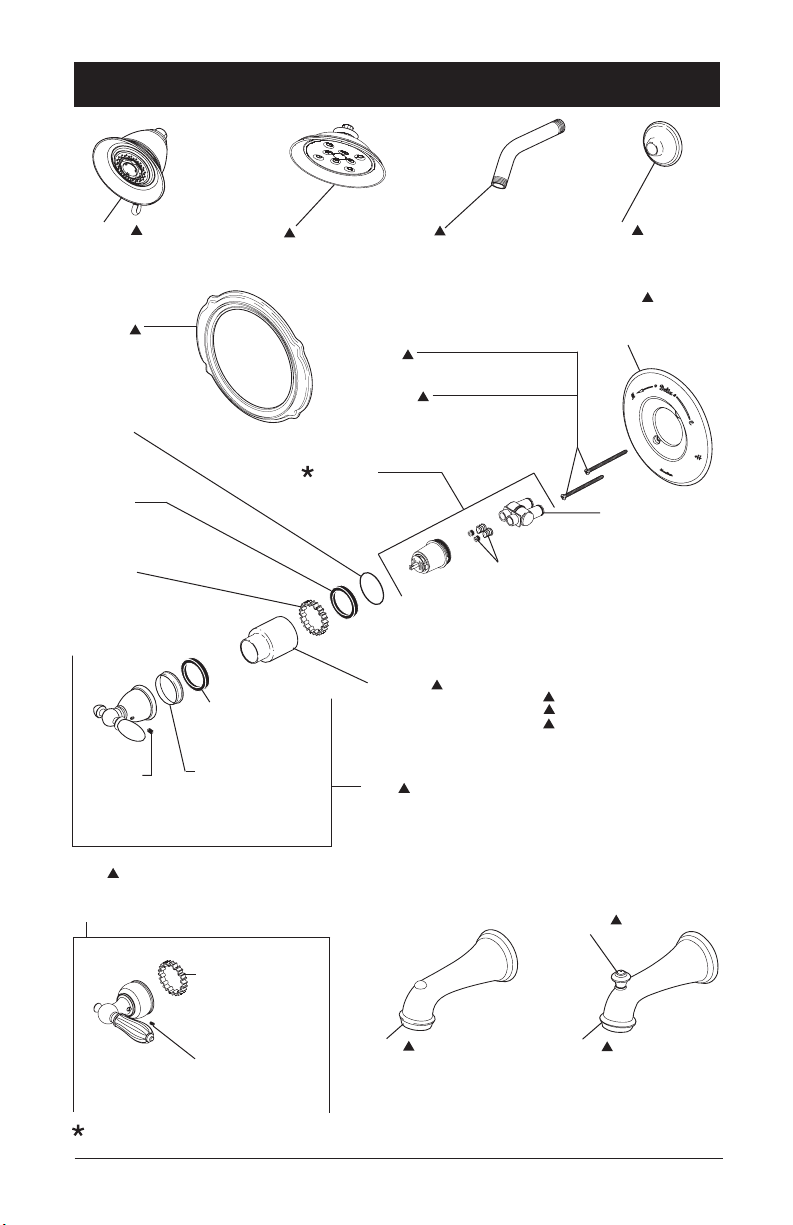

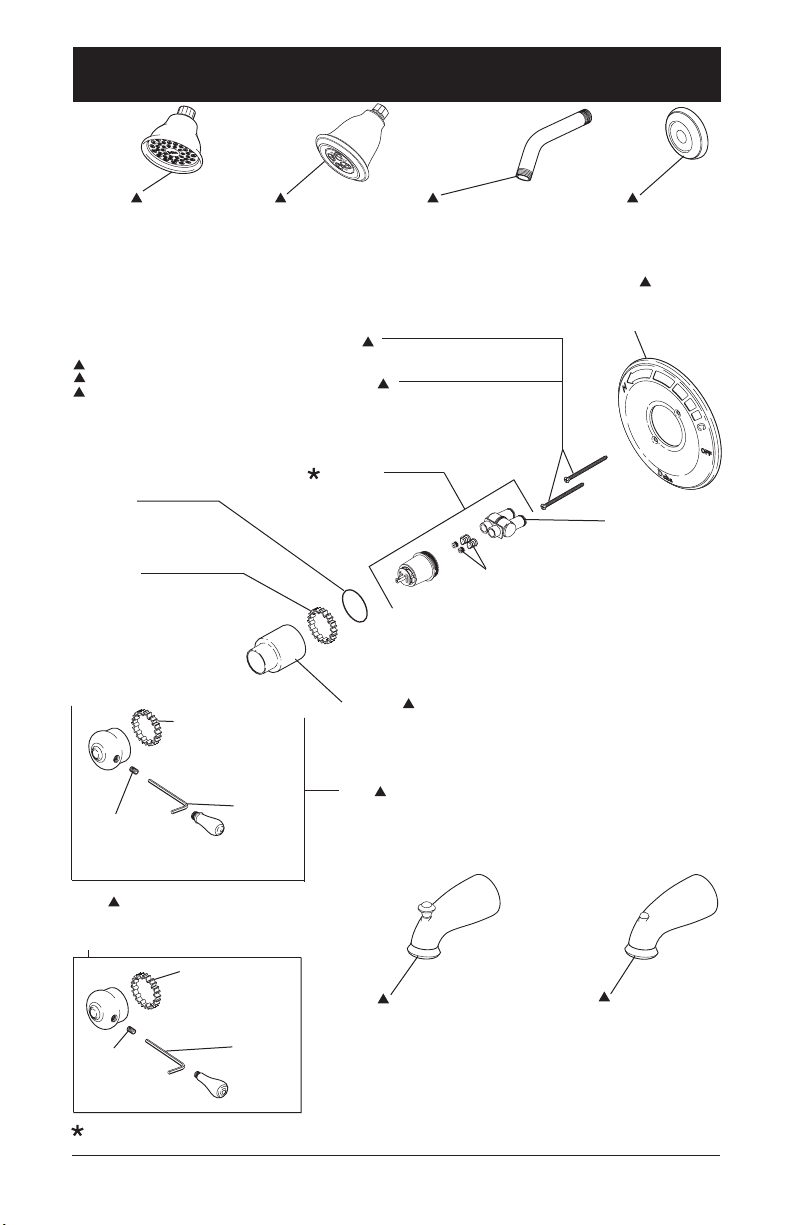

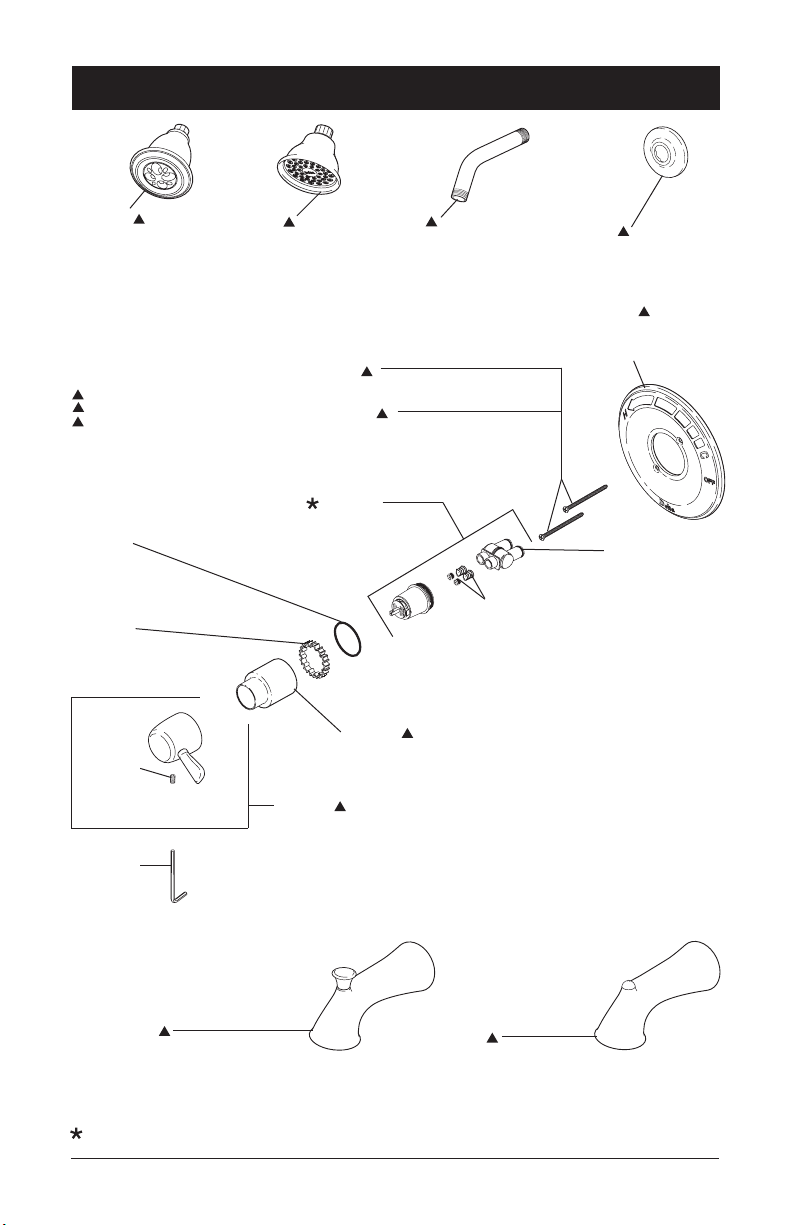

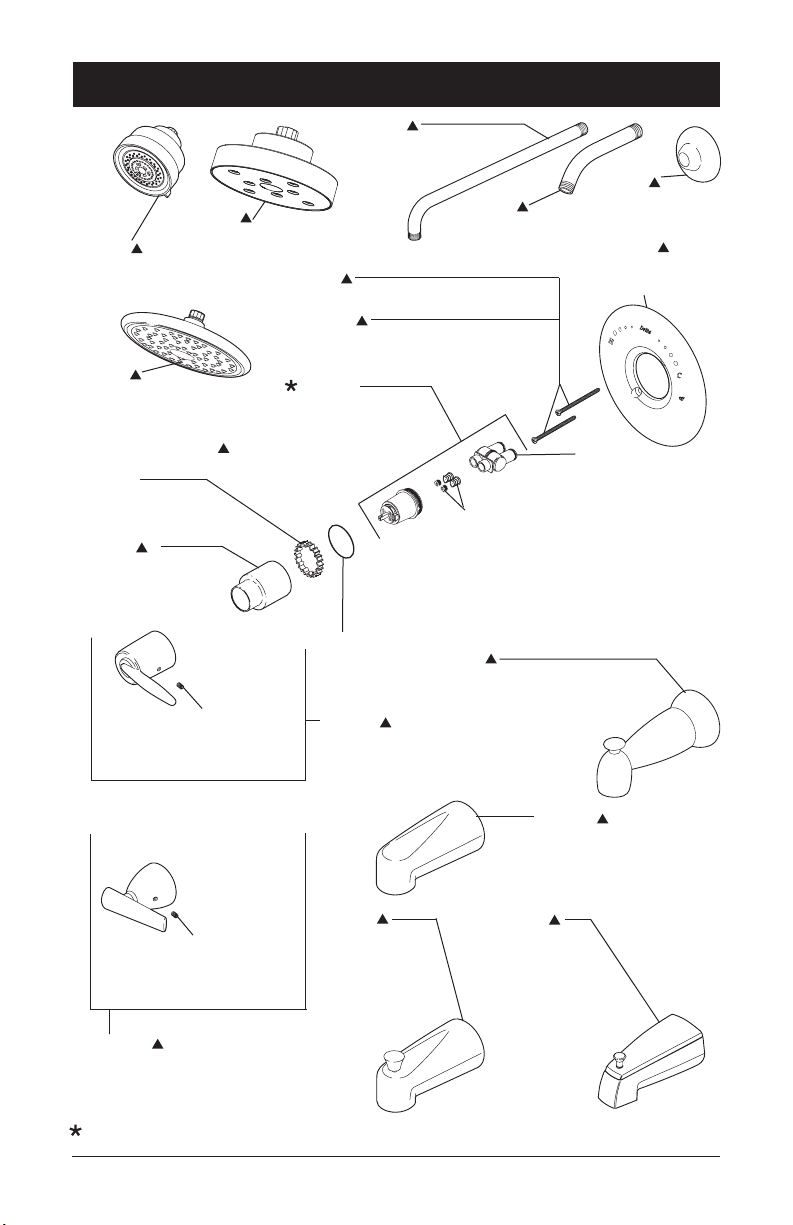

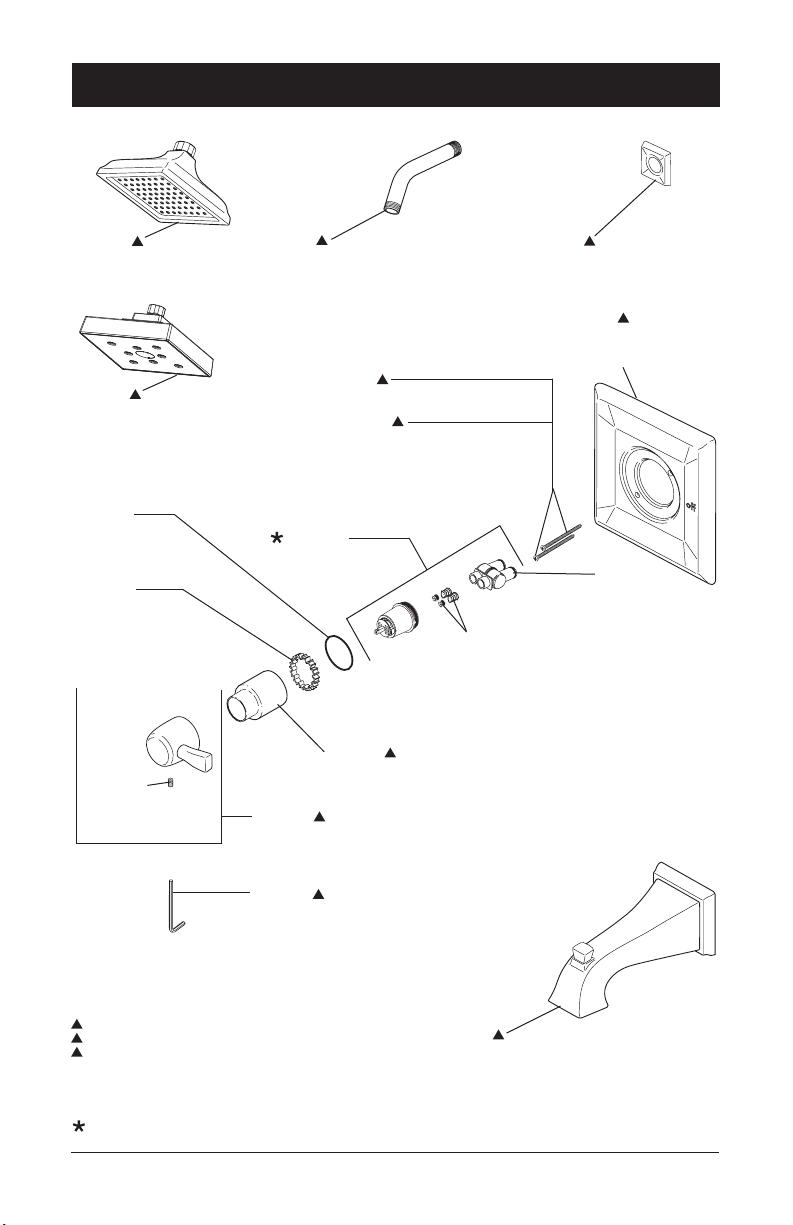

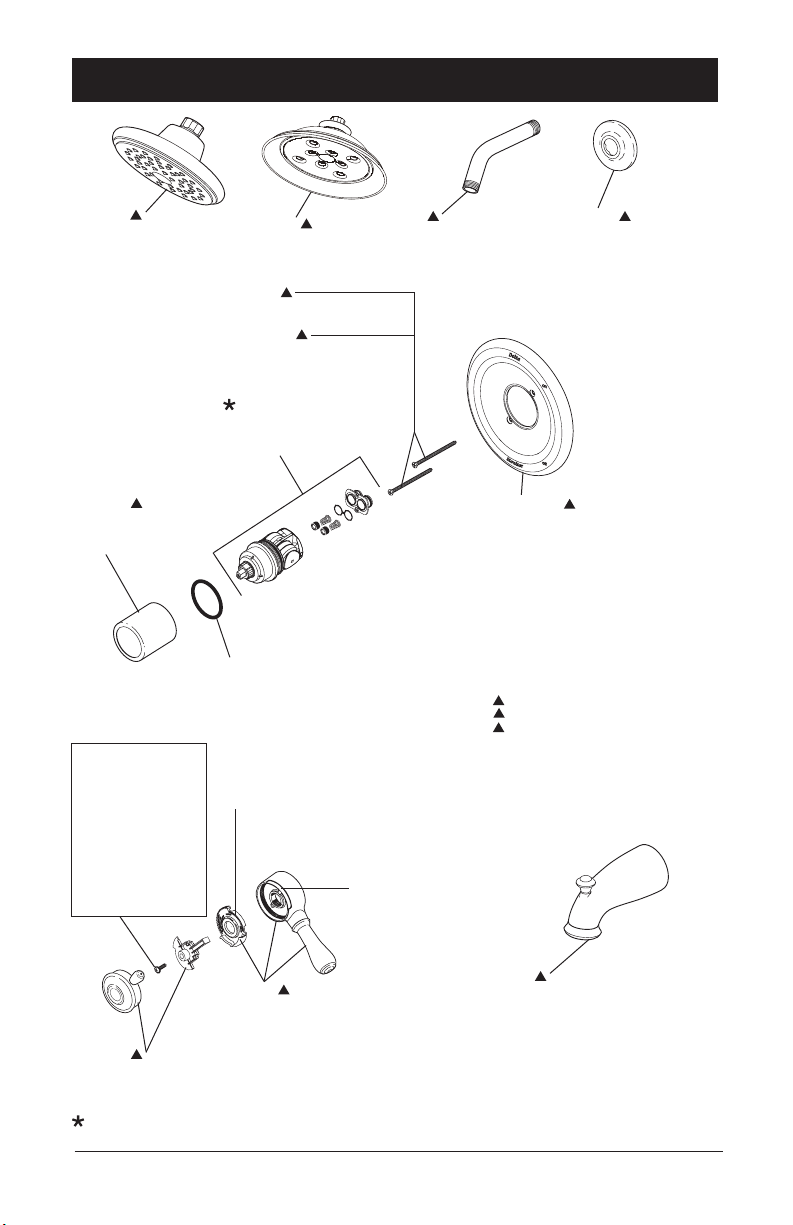

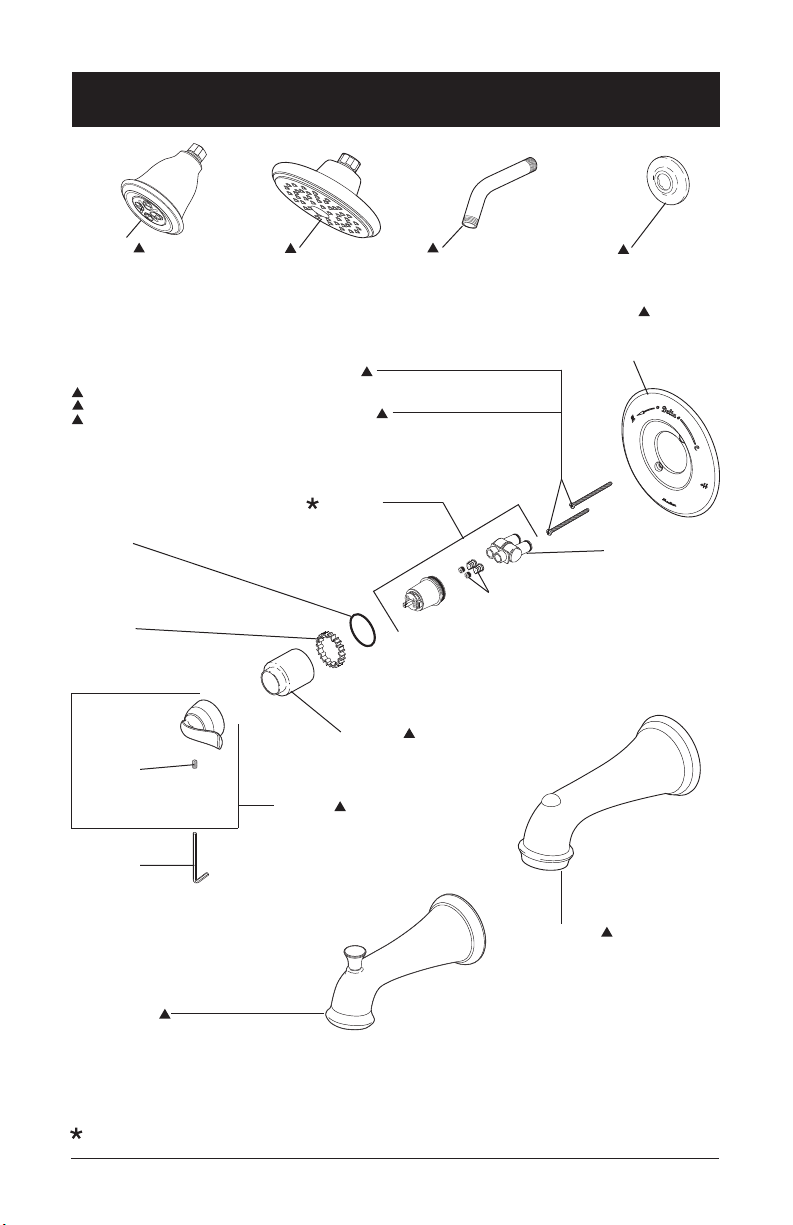

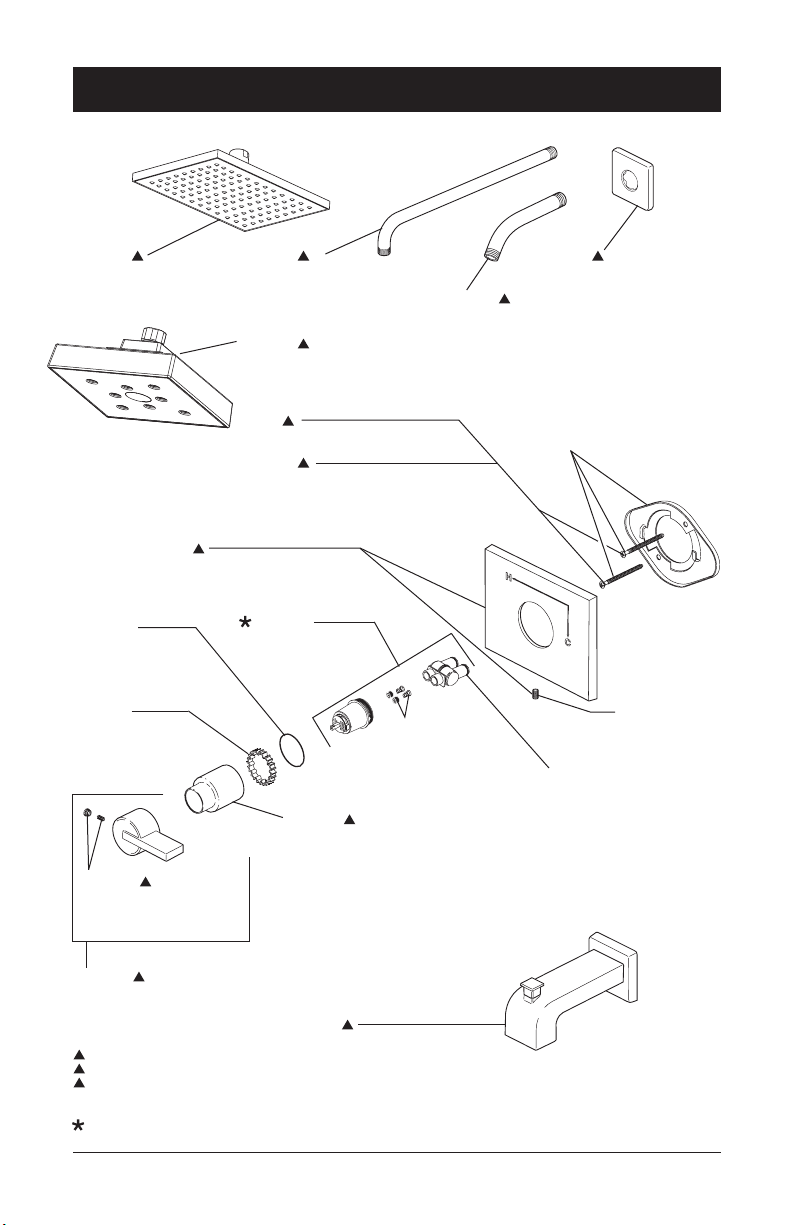

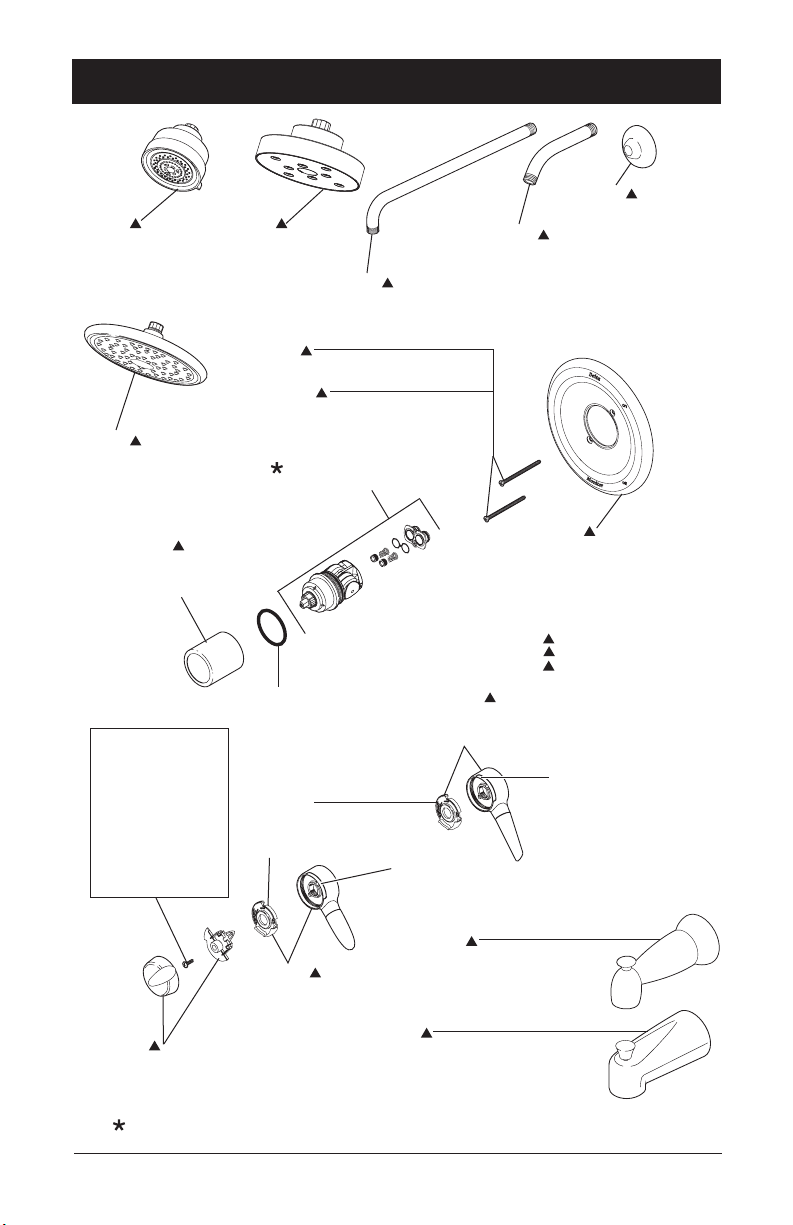

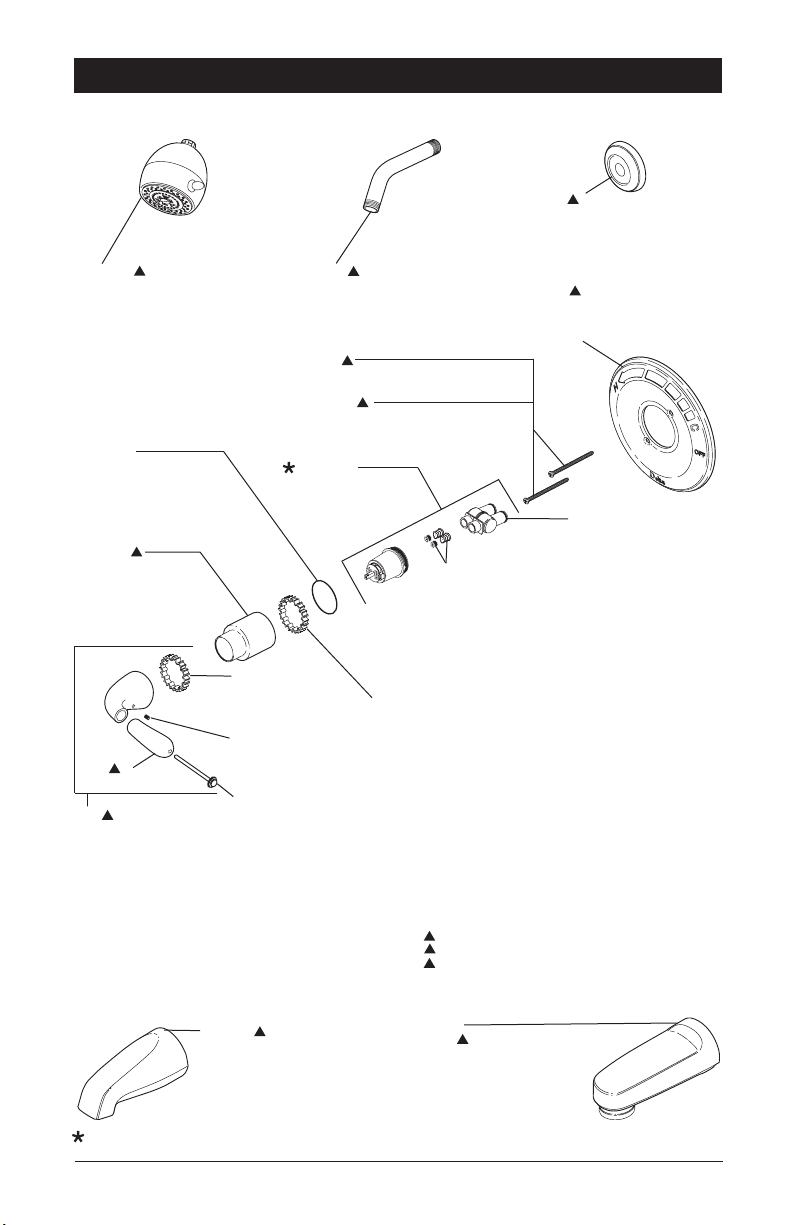

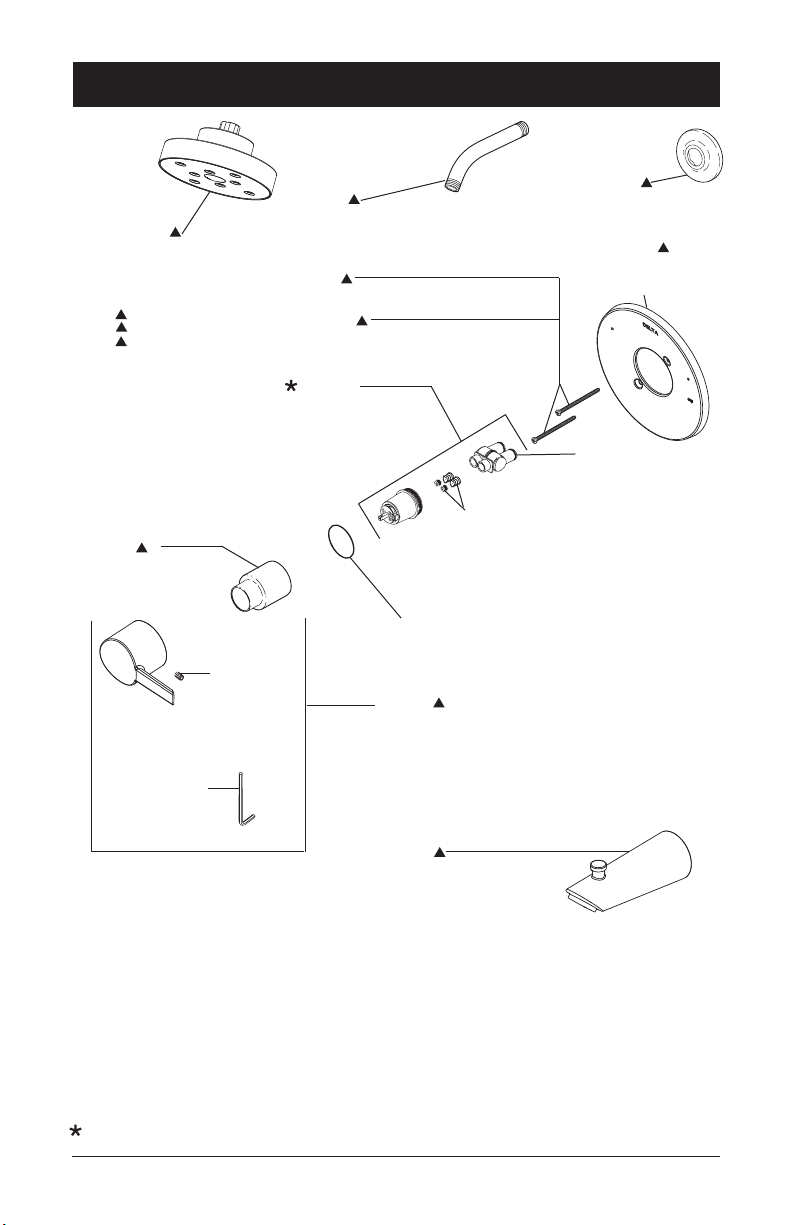

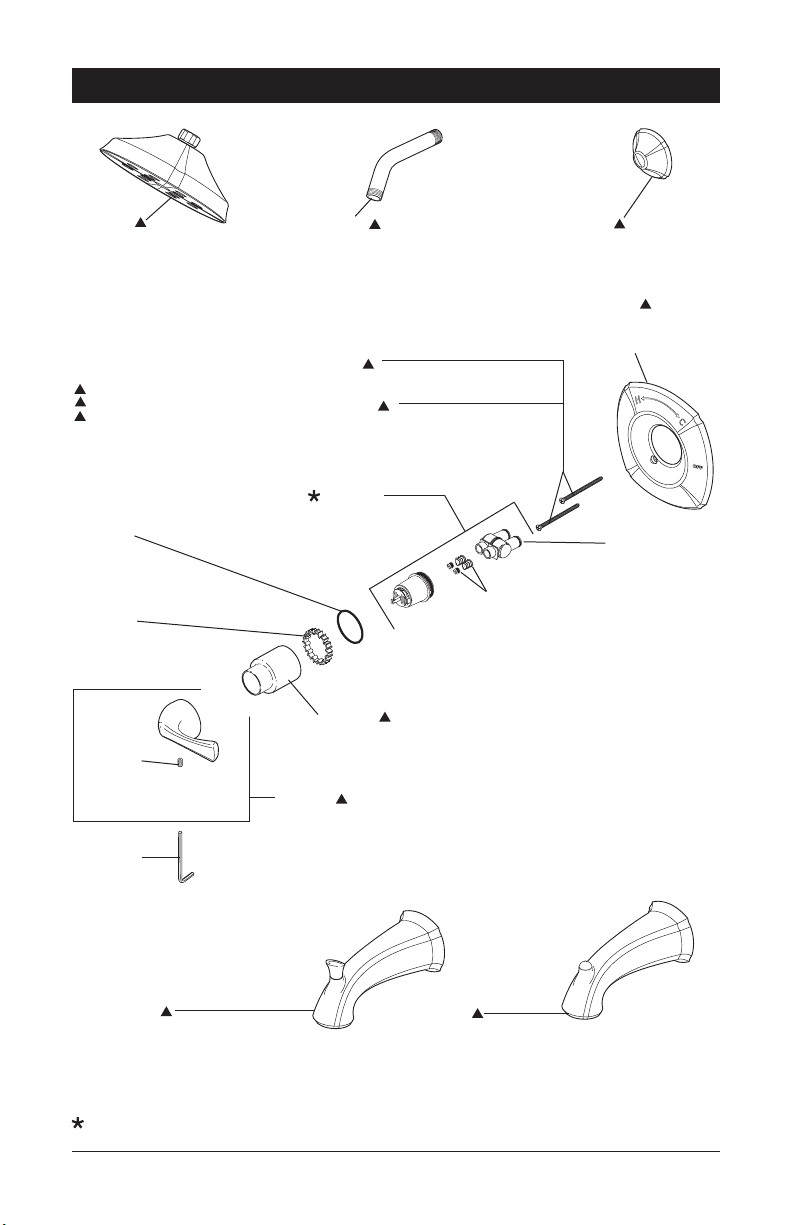

Replacement Parts ............................................................. Pages 19 - 59

P

C

®

13/14, 17 & 17T Series

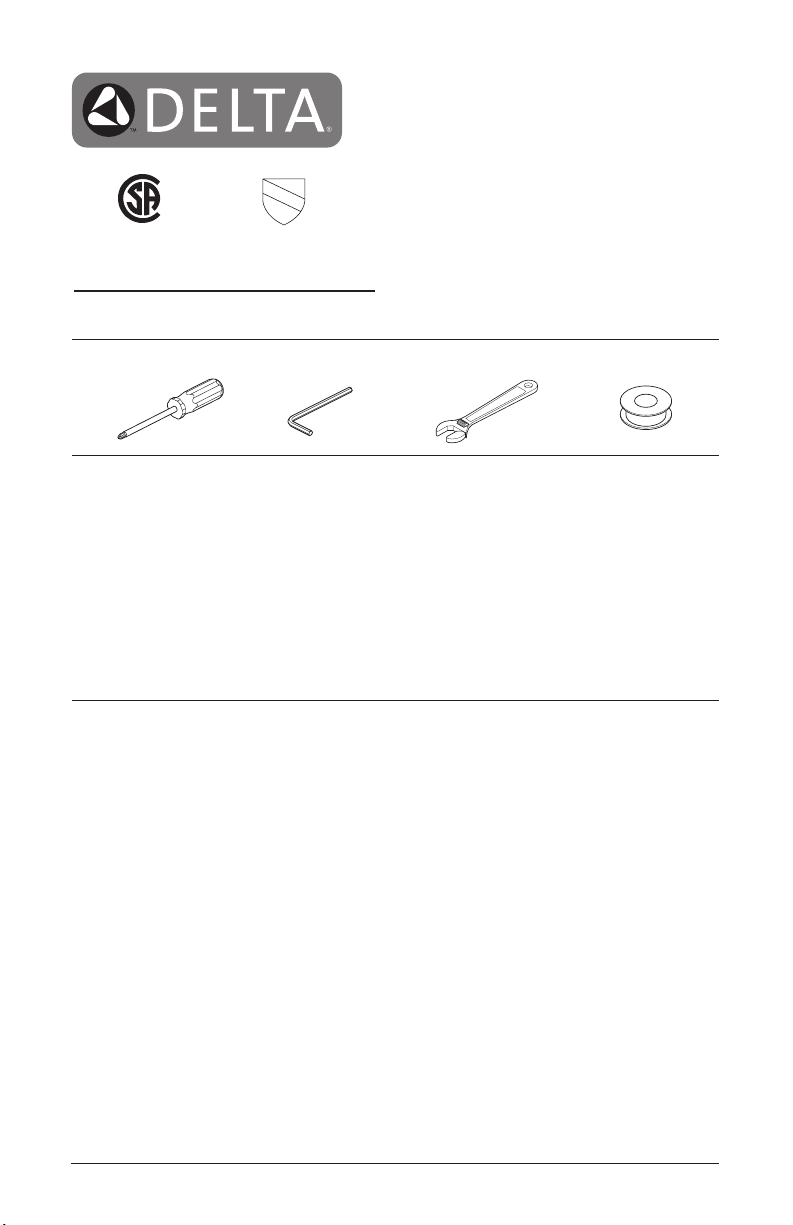

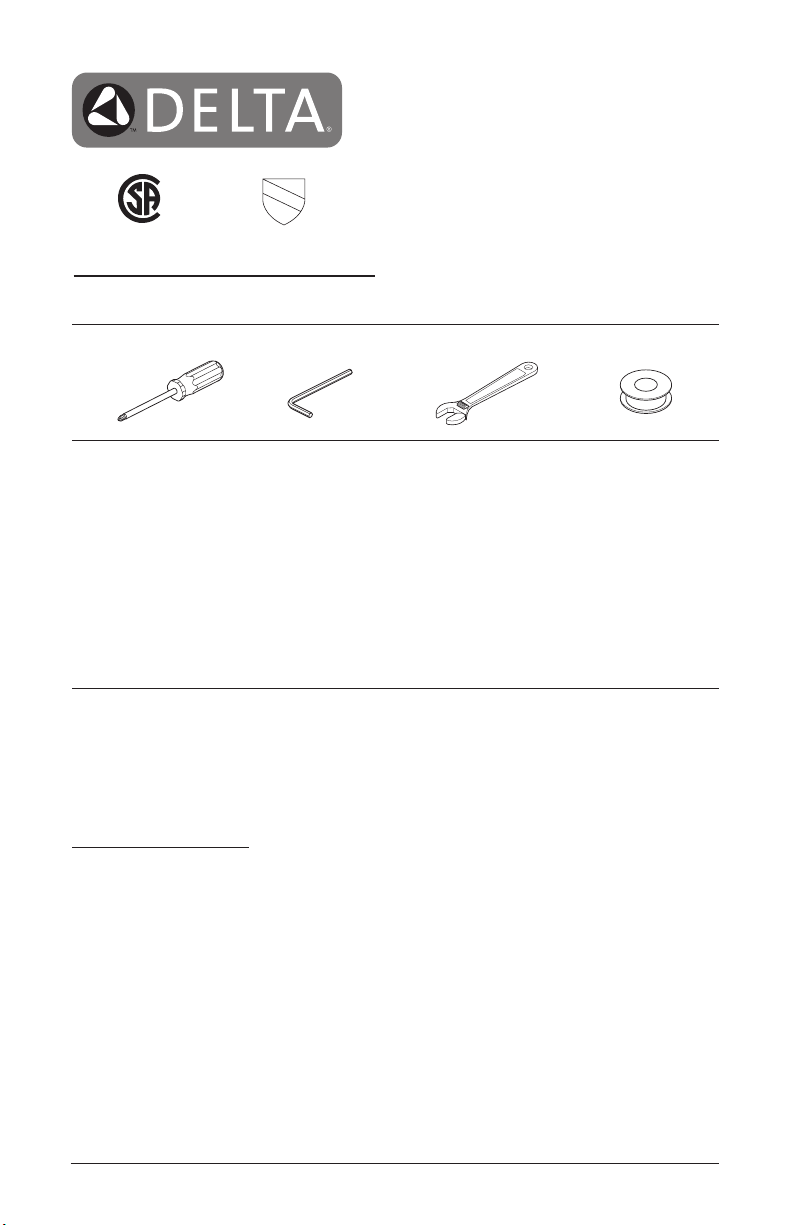

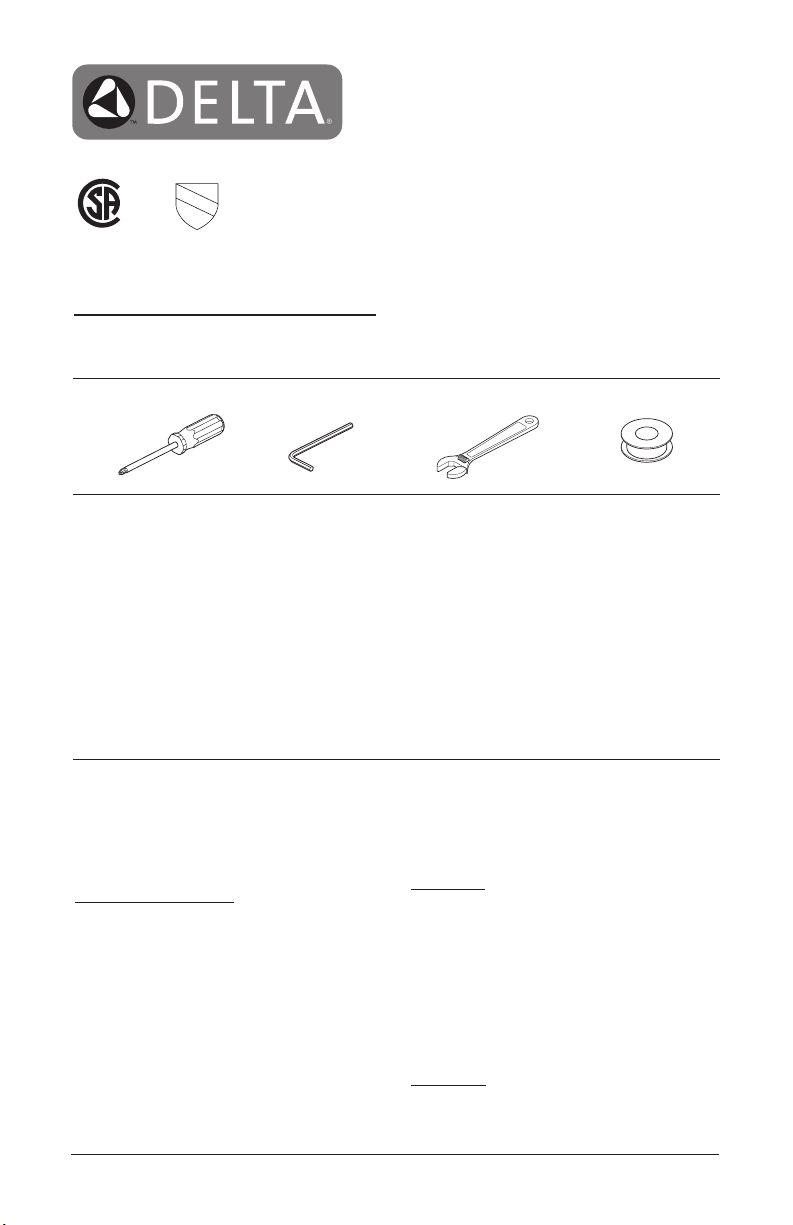

You May Need

THIS VALVE MEETS OR EXCEEDS THE FOLLOWING STANDARDS: ASME A112.18.1/ CSA B125.1 and ASSE 1016

CAUTION: This system/device must be set by the installer to ensure safe, maximum temperature. Any change in the setting may raise the discharge temperature above the limit considered safe and may lead to hot water burns.

NOTICE TO INSTALLER: CAUTION!–As the installer of this valve, it is your responsibility to properly INSTALL and ADJUST this valve per the instructions given. This valve does not automatically adjust for inlet temperature changes, therefore, someone must make the necessary Rotational Limit Stop or temperature knob adjustments at the time of installation and further adjustments may be necessary due to seasonal water temperature change. YOU MUST inform the owner/user of this requirement by following the instructions. If you or the owner/

user are unsure how to properly make these adjustments, please refer to

page 6 (13 / 14 series), page 12 (17 series) or page 16 (17T series) and if still uncertain, call us

at 1-800-345-DELTA. After installation and adjustment, you must afﬁx

51975 Rev. K

(Type -P- or -T-)

.

your name, company name and the date you adjusted the Rotational Limit Stop or temperature knob to the caution label provided and apply or attach the label to the back side of the closest cabinet door and the warning label to the water heater. Leave this Instruction Sheet for the

owner’s/user’s reference. WARNING: This pressure balanced or thermostatic bath valve is designed to minimize the effects of outlet water temperature changes due to inlet pressure changes, commonly caused by dishwashers, washing machines, toilets and the like. It may not provide protection from hot water burns when there is a failure of other temperature controlling devices elsewhere in the plumbing system, if the rotational limit stop or temperature knob is not properly set or if the hot water temperature is changed after the settings are made or if the water inlet changes due to seasonal changes. WARNING: Do not install a shut-off device on either outlet of this valve. When this type of device shuts off the water ow, it can defeat the ability of the valve to balance the hot and cold water pressures.

1

6/28/12

Lifetime Faucet and Finish Limited Warranty

All parts and ﬁnishes of the Delta® faucet are warranted to the original consumer purchaser to be free from defects in material & workmanship for as long as the original consumer purchaser owns their home. Delta Faucet Company recommends using a professional plumber for all installation & repair.

Delta will replace, FREE OF CHARGE, during the warranty period, any part or ﬁnish that proves defective in material and/or workmanship under normal installation, use & service. Replacement parts may be obtained by calling 1-800-345DELTA (in the U.S. and Canada) or by writing to:

In the United States: Delta Faucet Company Product Service 55 E. 111th Street Indianapolis, IN 46280

In Canada:

Masco Canada Limited, Plumbing Group 350 South Edgeware Road, St. Thomas, Ontario, Canada N5P 4L1

This warranty is extensive in that it covers replacement of all defective parts and even ﬁnish, but these are the only two things that are covered. LABOR CHARGES AND/OR DAMAGE INCURRED IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS ANY

OTHER KIND OF LOSS OR DAMAGES ARE EXCLUDED. Proof of purchase (original sales receipt) from the original consumer purchaser must be made available to Delta for all warranty claims. THIS IS THE EXCLUSIVE WARRANTY BY DELTA FAUCET COMPANY, WHICH DOES NOT MAKE ANY OTHER WARRANTY OF ANY KIND, INCLUDING THE IMPLIED WARRANTY OF MERCHANTABILITY.

This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby extended a ﬁve year limited warranty from the date of purchase, with all other terms of this warranty applying except the duration of the warranty. This warranty is applicable to Delta® faucets manufactured after January 1, 1995.

Some states/provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. Any damage to this faucet as a result of misuse, abuse, or neglect, or any use of other than genuine Delta® replacement parts WILL VOID THE WARRANTY.

This warranty gives you speciﬁc legal you may also have other rights which vary from state/province to state/province. It applies only for Delta® faucets installed in the United States of America, Canada, and Mexico.

rights, and

Delta HDF Limited Warranty

All parts of the Delta HDF faucet are warranted to the original consumer purchaser to be free from defects in material and workmanship for a period of ﬁve (5) years. This warranty is made to the original consumer purchaser and shall be effective from date of purchase as shown on purchaser’s receipt.

Delta will replace, FREE OF CHARGE, during

the warranty period, any part which proves defective in material and/or workmanship under normal installation, use and service. Replacement parts can be obtained from your local dealer or distributor listed in the telephone directory or by returning the part along with the purchaser’s receipt to our factory, TRANSPORTATION CHARGES PREPAID, at the address listed. THIS WARRANTY IS THE ONLY EXPRESS WARRANTY MADE BY DELTA. ANY CLAIMS MADE UNDER THIS WARRANTY MUST BE MADE DURING THE FIVE YEAR PERIOD REFERRED TO ABOVE. ANY IMPLIED WARRANTIES, INCLUDING THE IMPLIED WARRANTY OF MERCHANTABILITY OR

www.deltafaucet.com

FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO THE DURATION OF THIS WARRANTY. LABOR CHARGES AND/OR DAMAGE INCURRED IN INSTALLATION, REPAIR OR REPLACEMENT AS WELL AS INCIDENTAL AND CONSEQUENTIAL DAMAGES CONNECTED THEREWITH ARE EXCLUDED AND WILL NOT BE PAID BY DELTA.

Some states do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not apply to you.

This warranty gives you speciﬁc legal rights, and you may also have other rights which vary from state to state.

This warranty is void for any damage to this faucet due to misuse, abuse, neglect, accident, improper installation, any use violative of instructions furnished by us or any use of replacement parts other than genuine Delta parts.

2

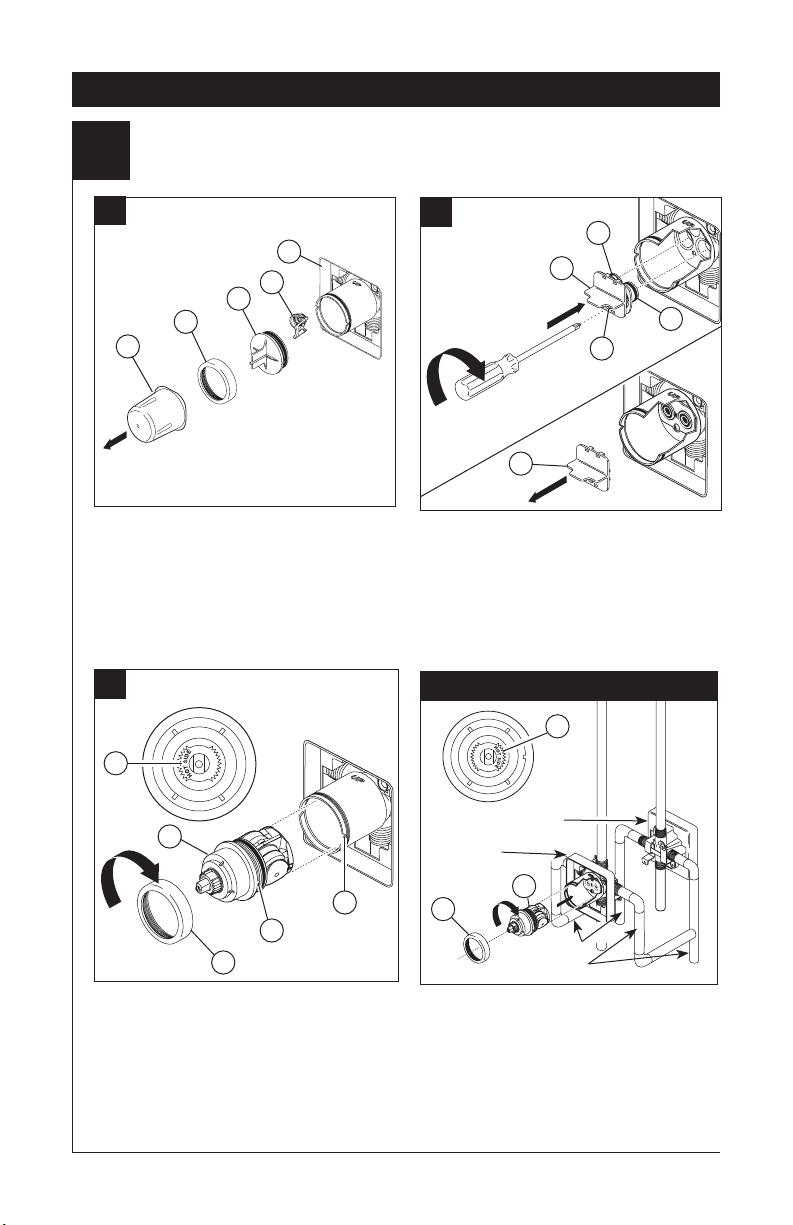

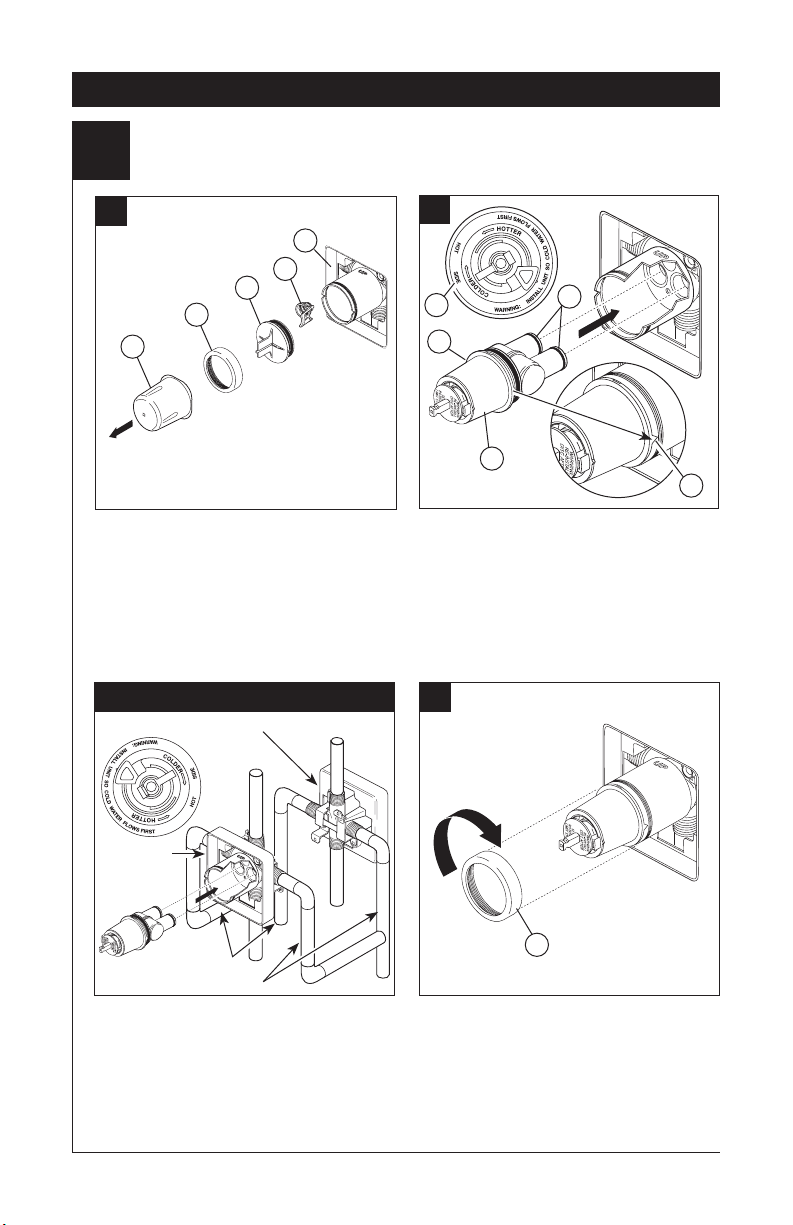

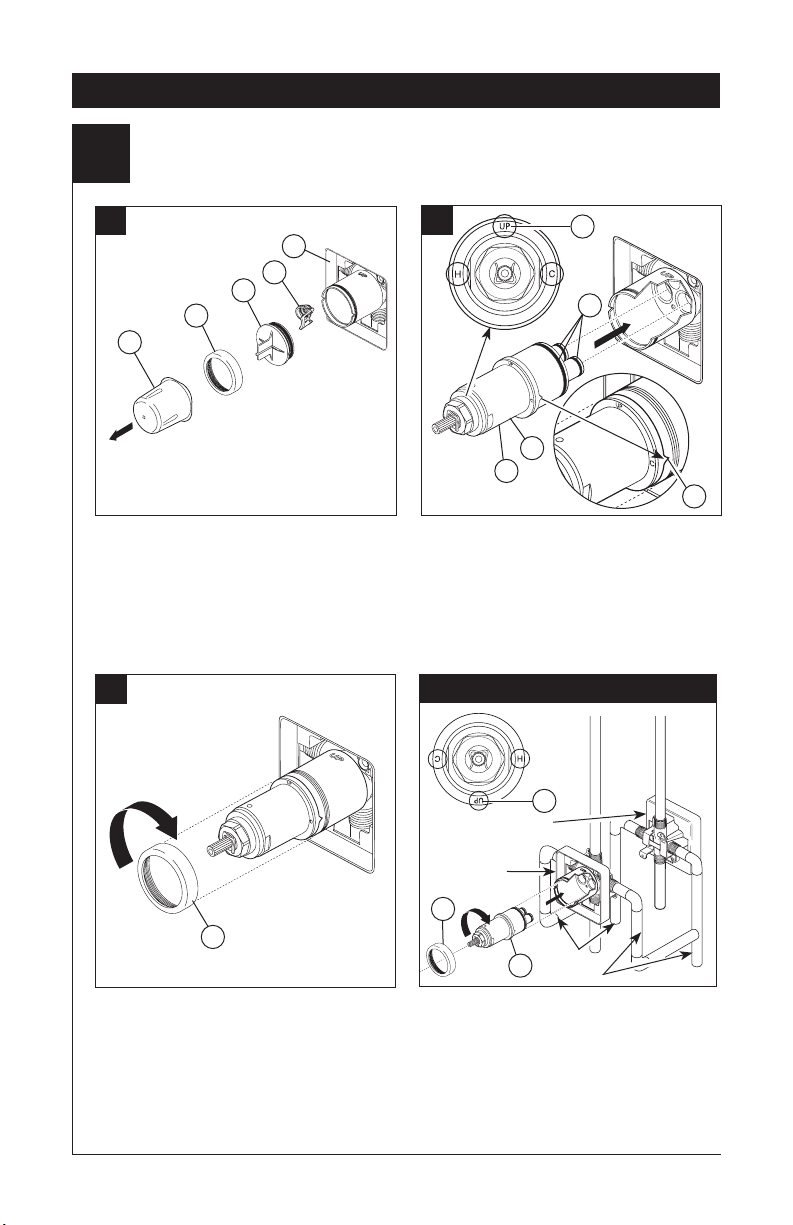

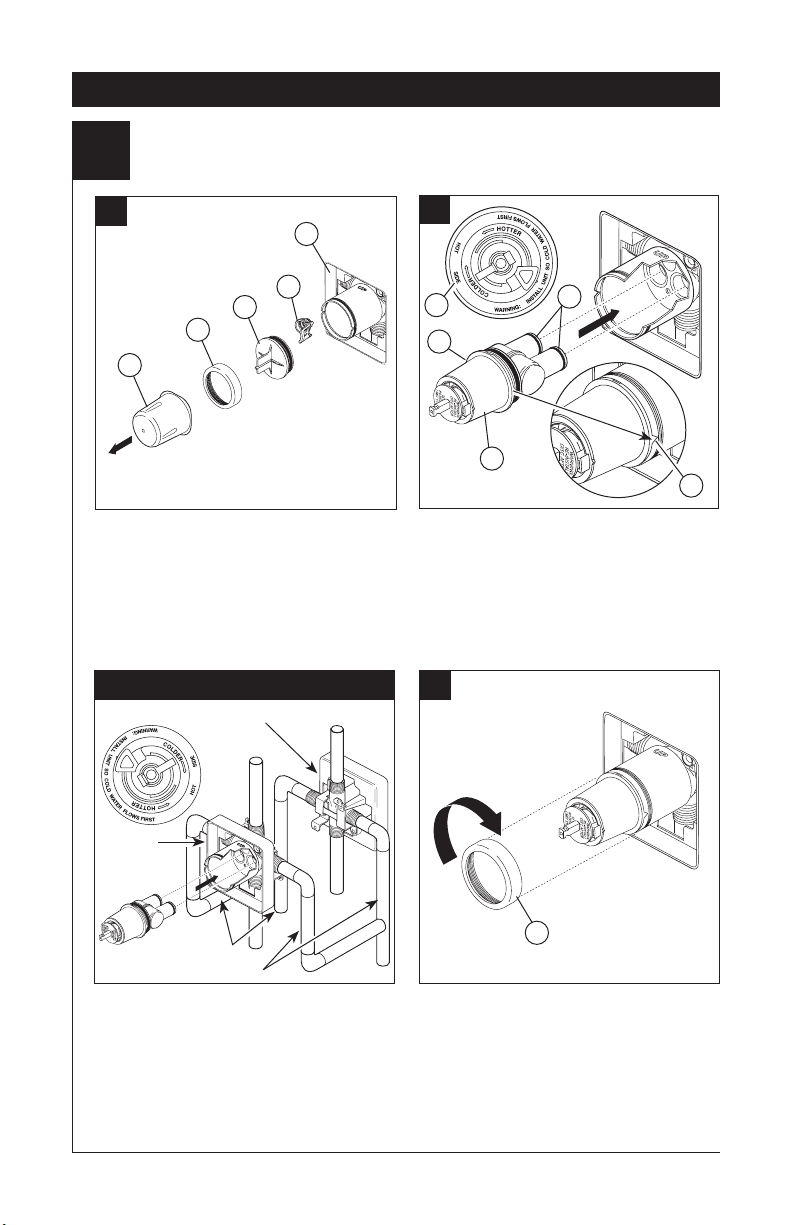

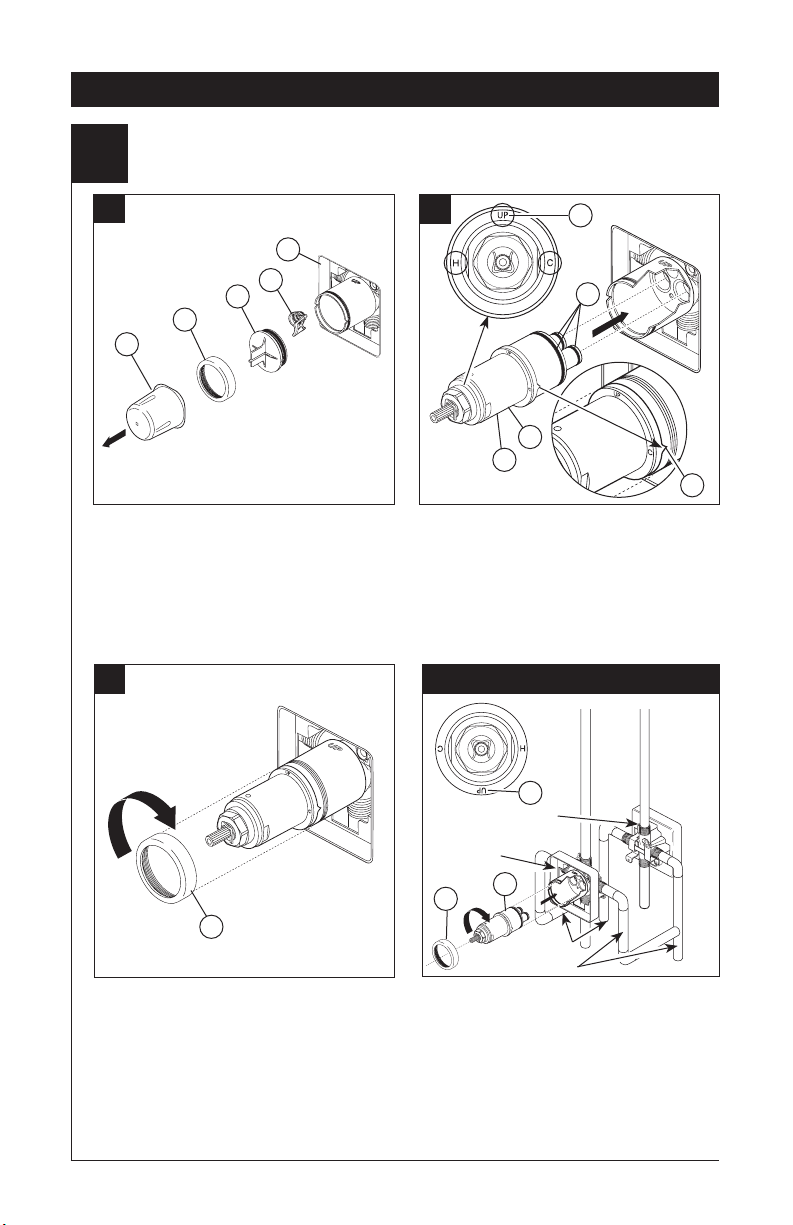

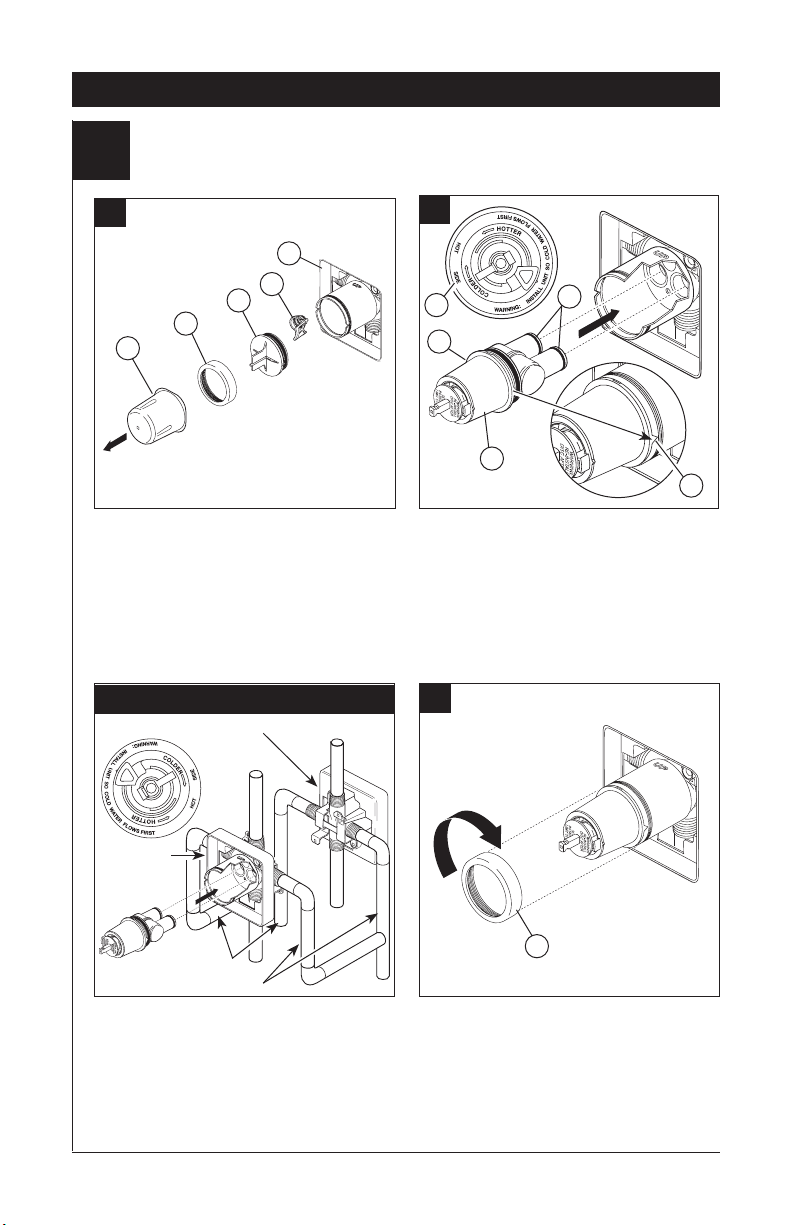

Cartridge Installation

1

13 / 14 Series Installation

A.

4

5

3

2

1

Turn off water supplies. Remove

cover (1), bonnet nut (2) and test cap (3) from the body. If this is not a thin wall mounting, the entire plasterguard (4) may be removed. If screen (5) is in place, remove before installing cartridge.

Back to back Installation

Normal Installation (changes not required)

B.

2

4

1

Rotate the cartridge (1) so the words “hot side” (2) appear on the left. Insert cartridge into valve body as shown. Make sure the cartridge tubes and O-rings (3) are properly seated in holes at the base of the body. Ensure the keys on the body are fully engaged with the slots in the body (4).

3

4

C.

Reverse Installation

Cold

Hot

For back to back or reverse installations (hot on right and cold on left) insert the cartridge with the “hot side” on the right. If you are not making a reverse or back to back installation skip this step and continue with step 1C.

1

Slide bonnet nut (1) over the cartridge and thread onto the body. Hand tighten securely.

3

13 / 14 Series Installation

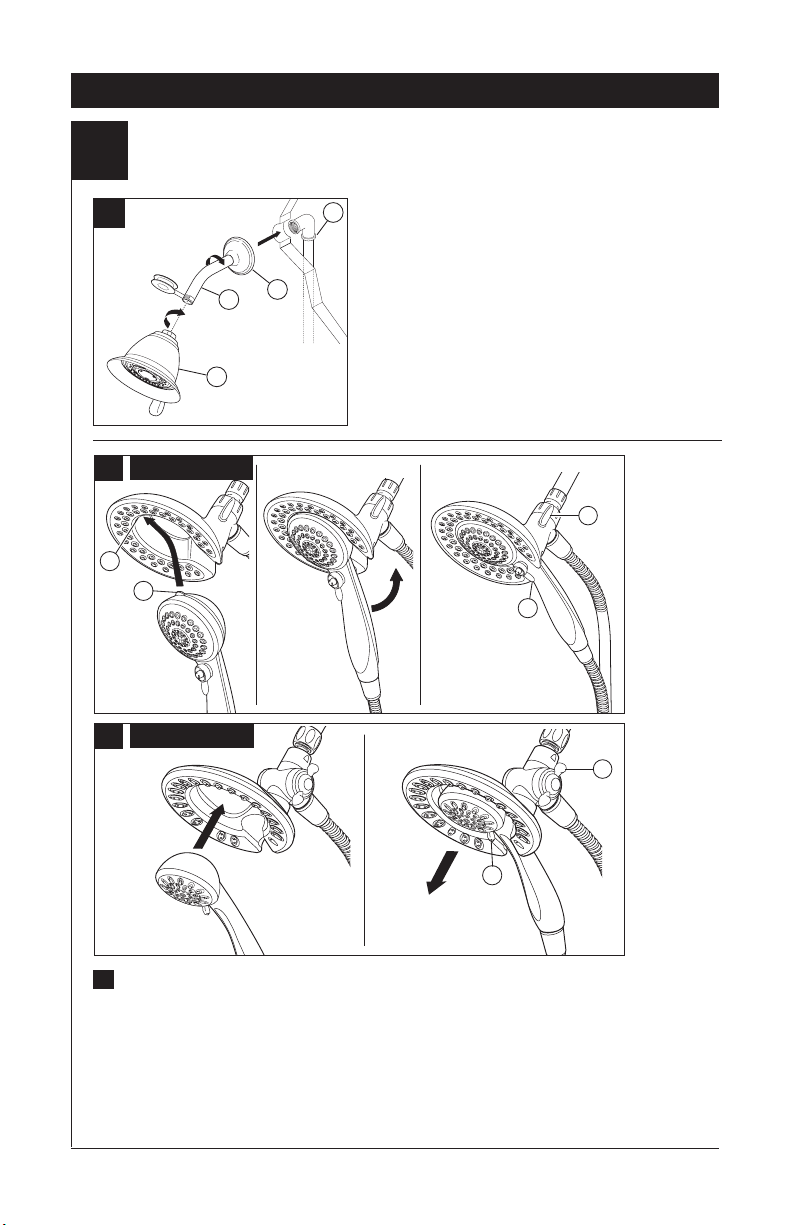

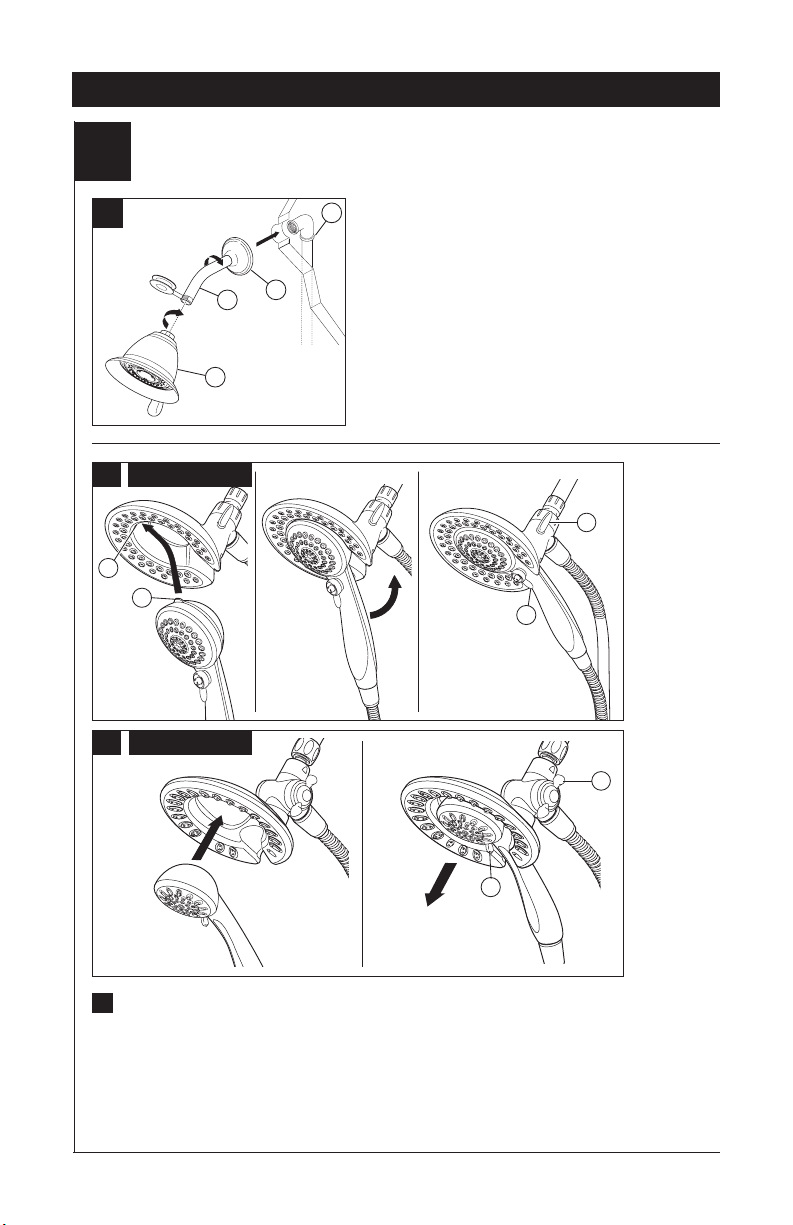

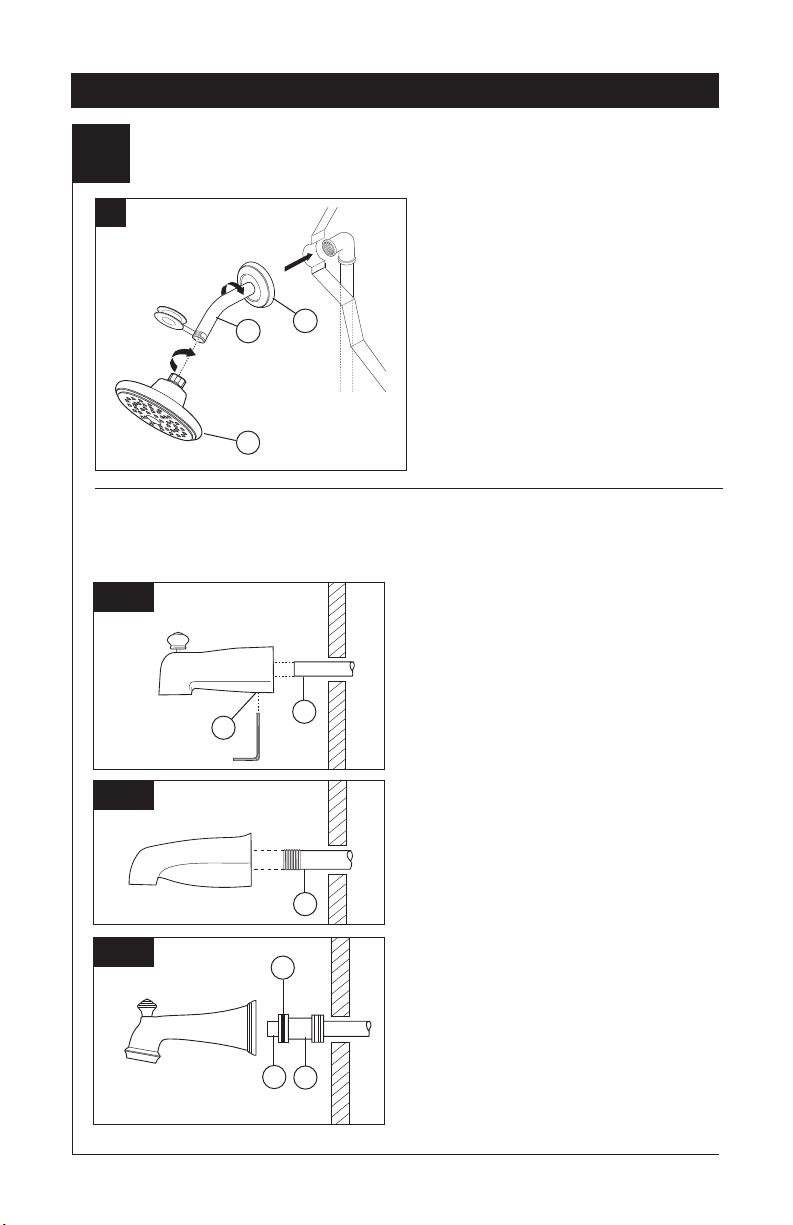

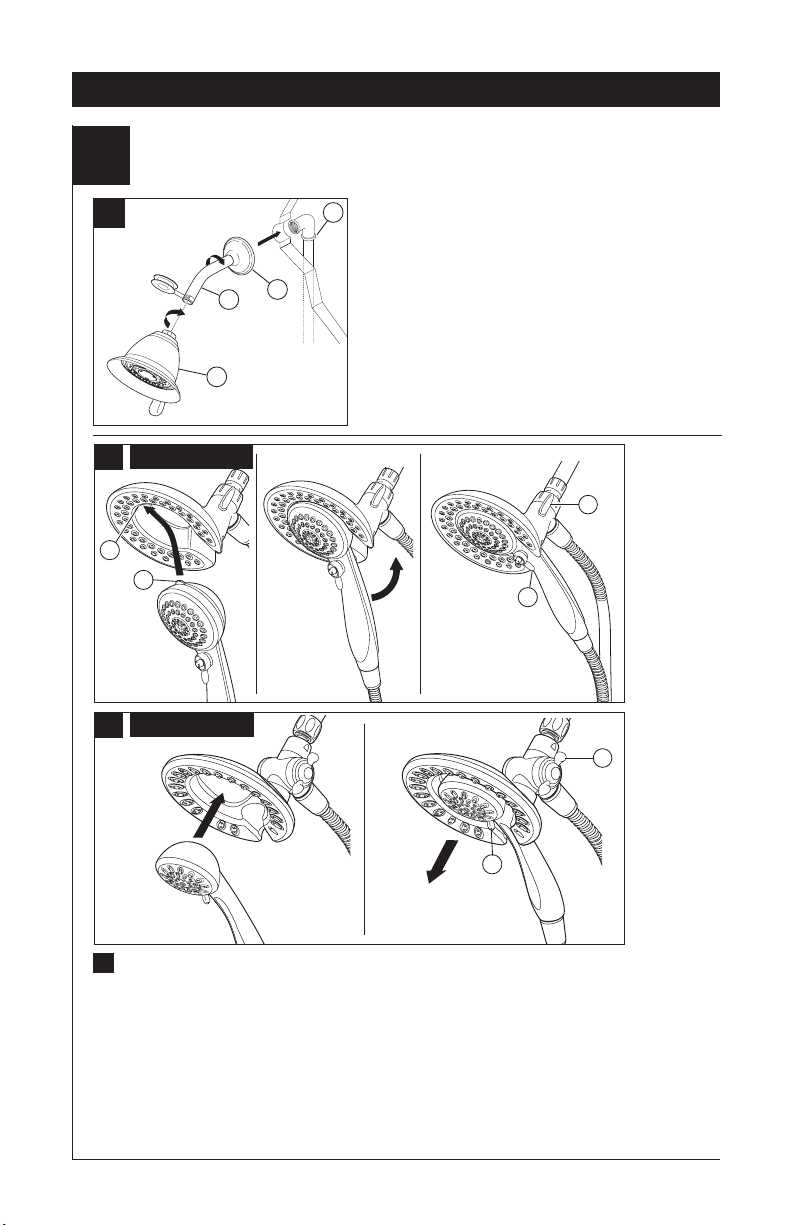

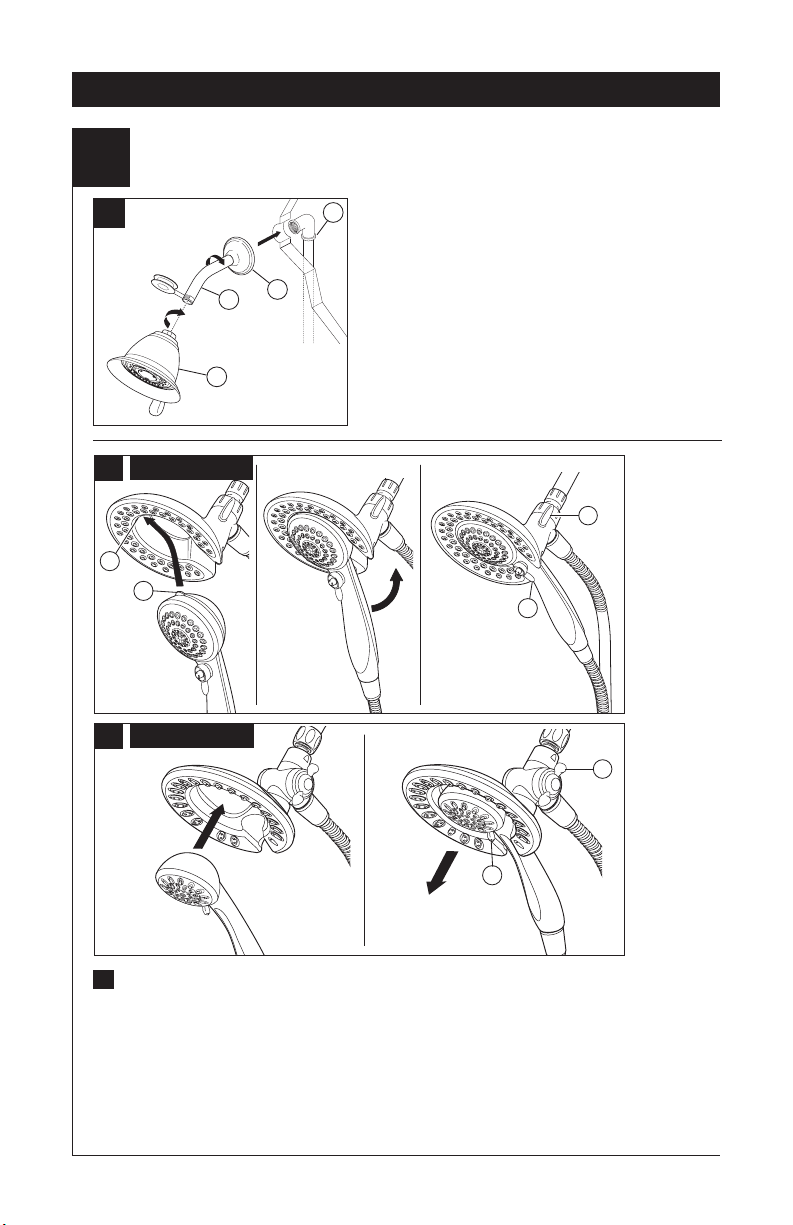

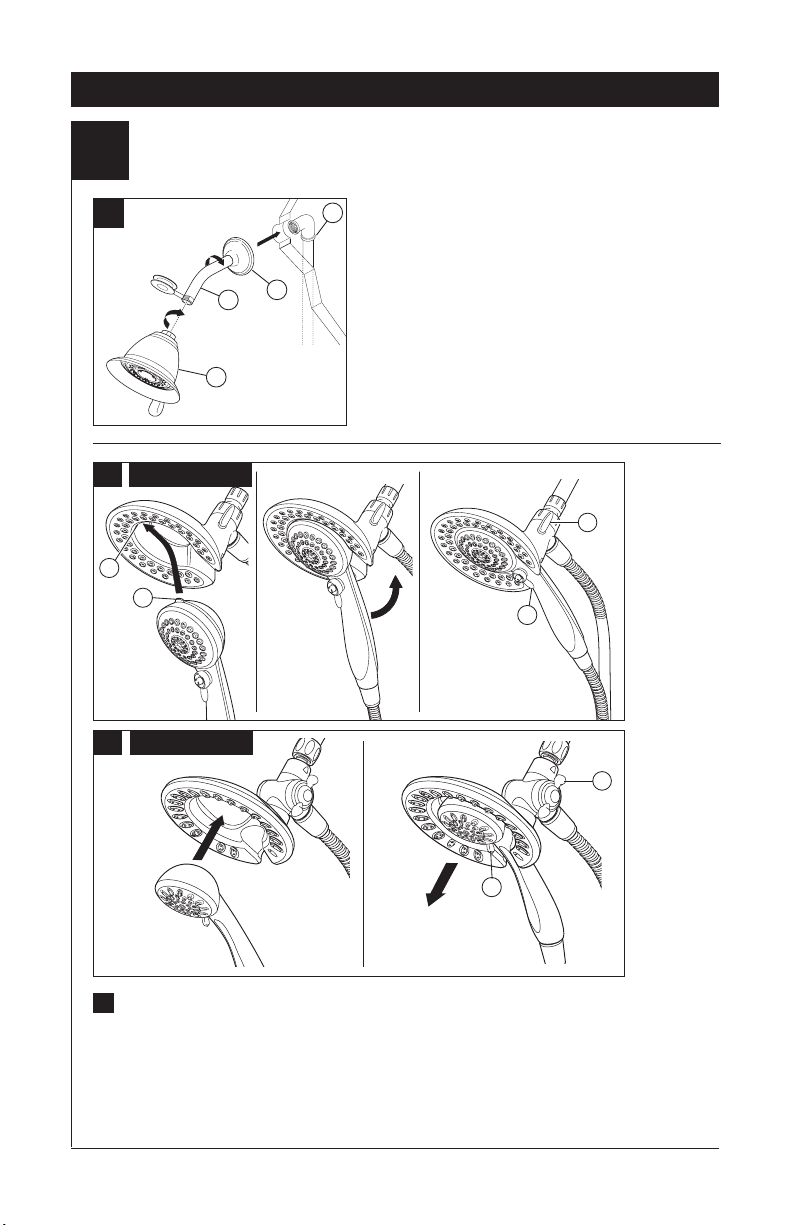

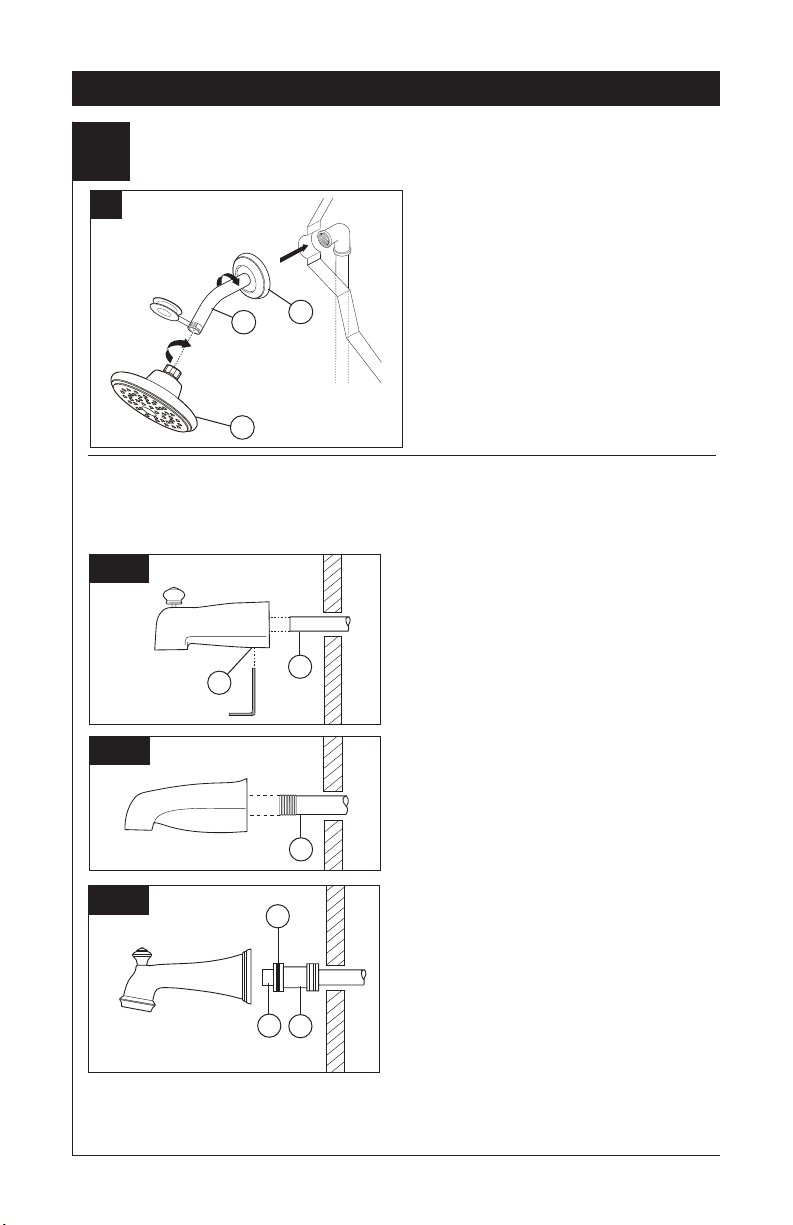

Showerhead and Tub Spout Installation

2

A.

2

4

1

3

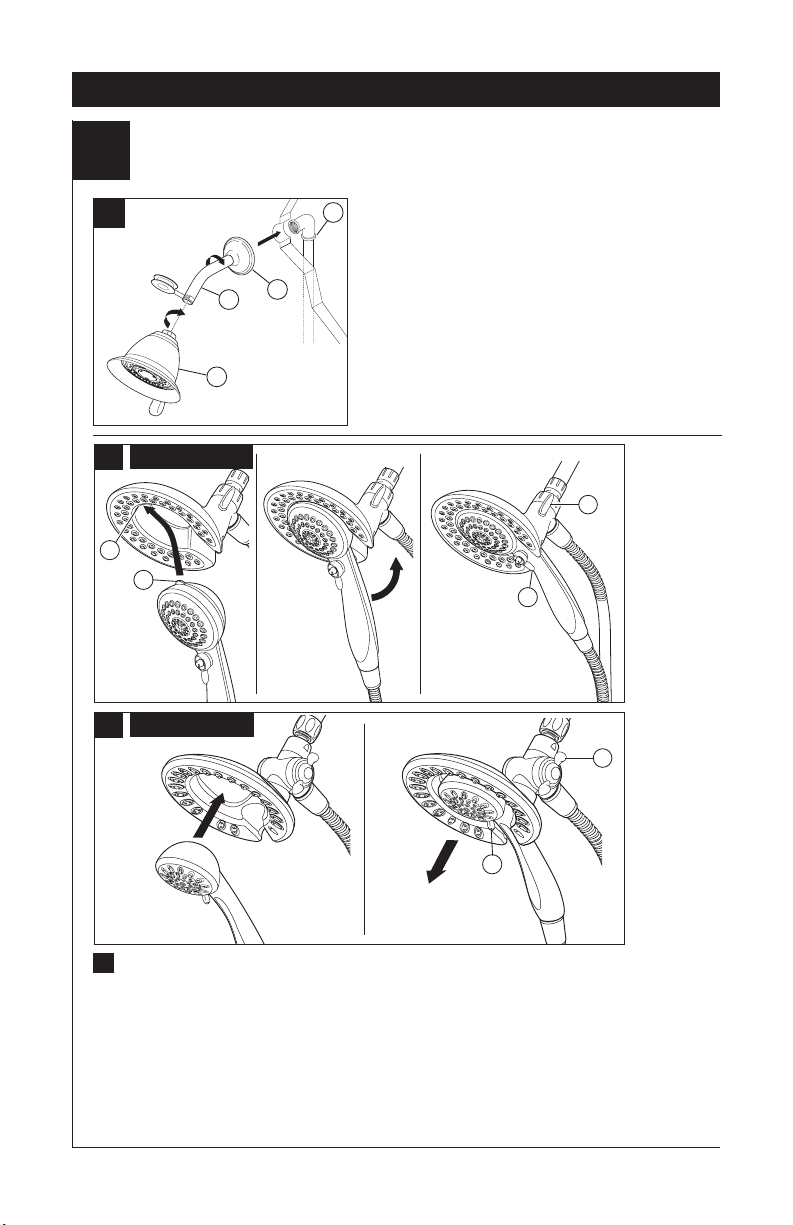

FOR SHOWERHEAD INSTALLATION: Connect top

outlet (1) to shower arm (2) with proper ﬁttings. To prevent damage to ﬁnish on shower arm, insert wall end of shower arm into shower ﬂange (3) before screwing arm into riser connection. Thread showerhead (4) onto shower arm. Apply plumber ends. Do not overtighten showerhead.

tape to pipe threads on both

B.

58065: To combine the two showers, push the handshower into the showerhead, then pull down

If the showerhead moves when removing the handshower, hand tighten the connection between

To change spray modes, turn the lever (3) left or right to the desired setting. Turn knob (4) to

58045

4

2

1

3

58065

4

3

58045: To combine the two showers, insert the top tab (1) on the handshower into the slot (2) of

the showerhead. Push the handshower into the showerhead until the two parts snap together.

on the handshower until locked with the showerhead.

the showerhead and the shower arm.

change between showerhead only, showerhead and handshower or handshower only.

4

13 / 14 Series Installation

Showerhead and Tub Spout Installation

2

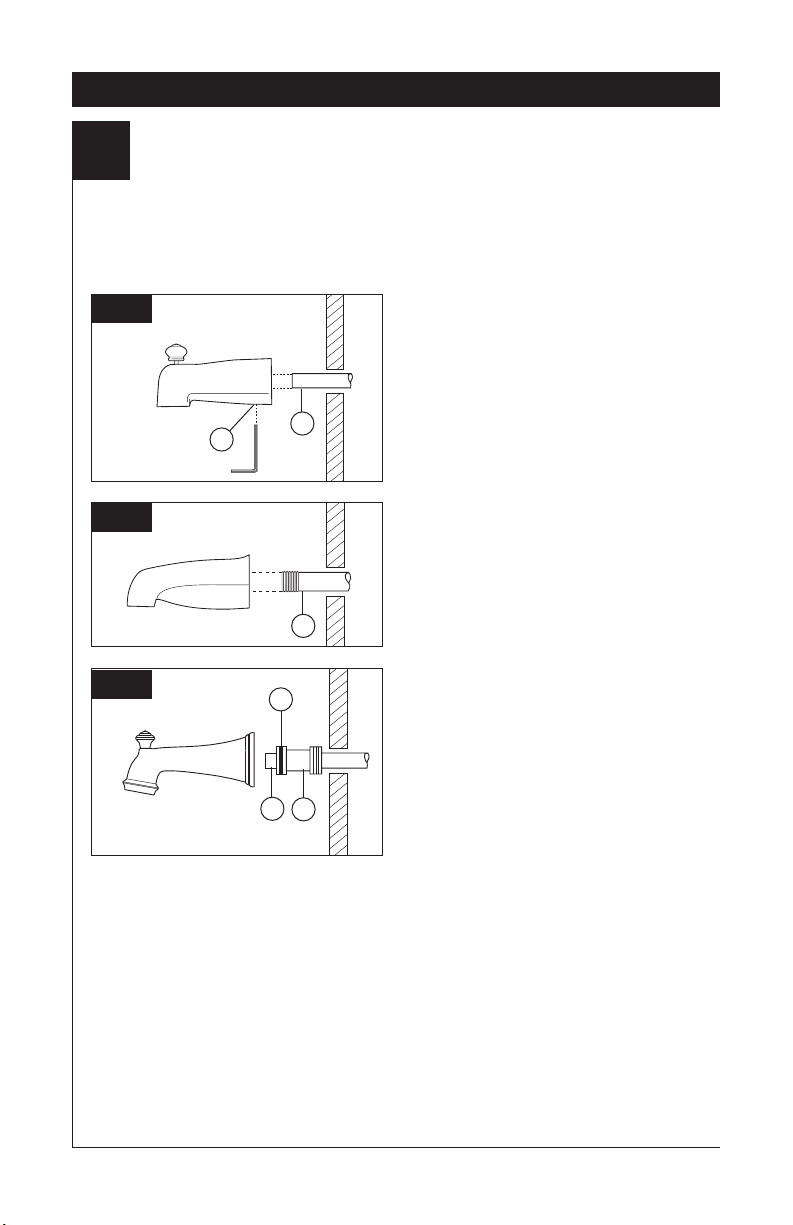

FOR TUB SPOUT INSTALLATION:

Refer to the installation instructions supplied with your spout. Do not connect deck mount spouts to in-wall valves. Do not use hand showers connected in lieu of a tub spout to a tub/shower valve. Do not use PEX tubing for tub spout drop.

C-1

C-2

C-3

Slip-On Installation

The copper tube (1) must be 1/2” nominal copper. Important: If it is necessary to cut the

2

1

3

2

copper tube, the end must be chamfered free of burrs to prevent cutting or nicking O-ring inside the spout. Slide spout over copper tube ﬂush with the ﬁnished tub or wall surface. Tighten set screw (2), but do not overtighten.

Iron Pipe Installation

Install threaded pipe nipple (1) to extend past ﬁnished wall. Apply plumber tape to threads on pipe nipple and screw on tub spout.

Copper Sweat Installation

Remove O-ring (1) from adapter (2). Solder adapter to tube taking care to keep solder away from O-ring groove. CAUTION: NO SOLDER PERMITTED ON OUTSIDE DIAMETER OF ADAPTER ADJACENT TO O-RING GROOVE. Cut off tube (3) and replace O-ring on groove of brass adapter. Thread tub/spout onto adapter, taking care not to damage O-ring, and hand tighten until spout is ﬁrmly against ﬁnished wall and all slack is taken up behind wall.

5

13 / 14 Series Installation

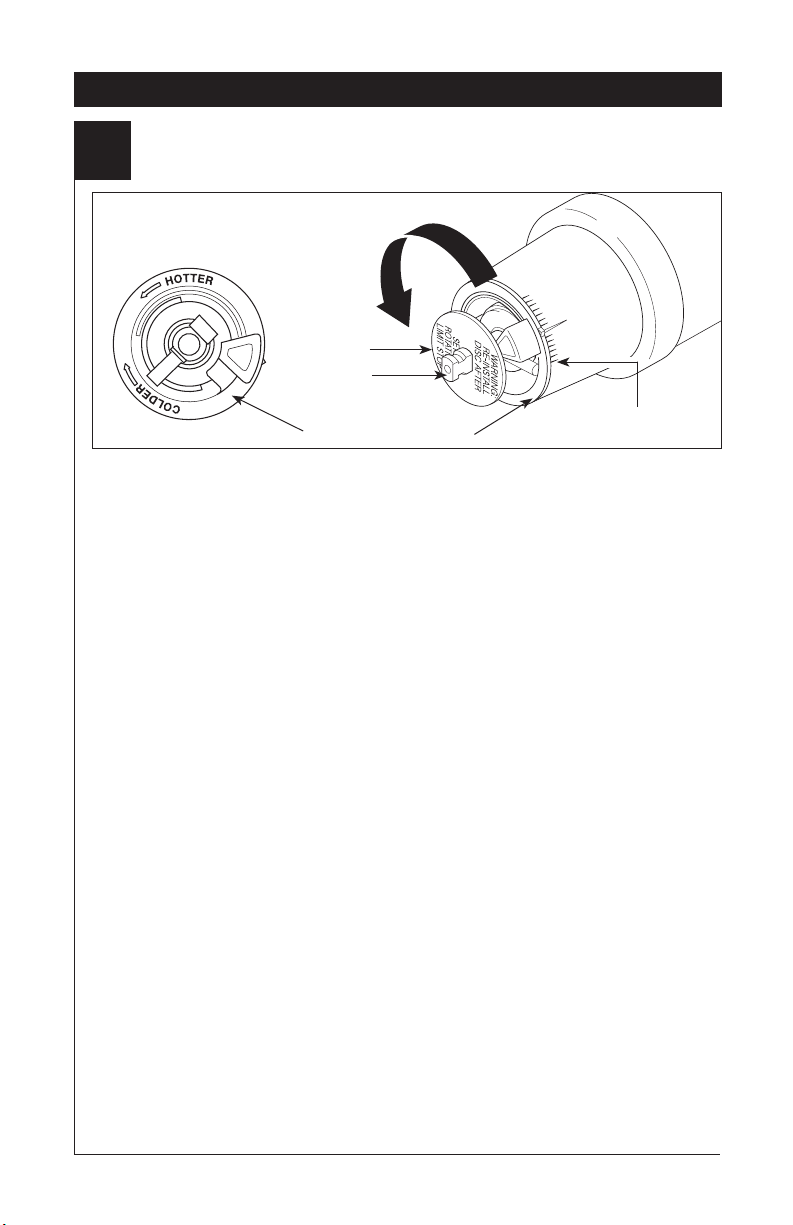

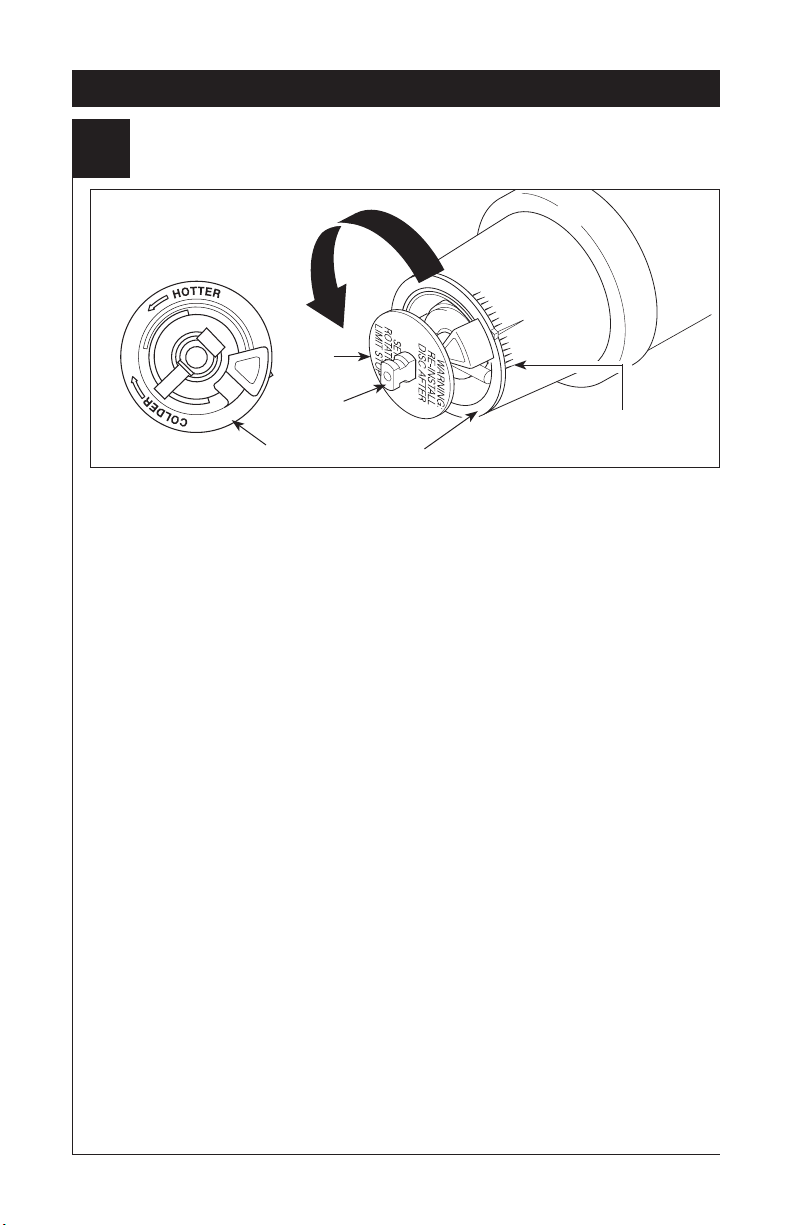

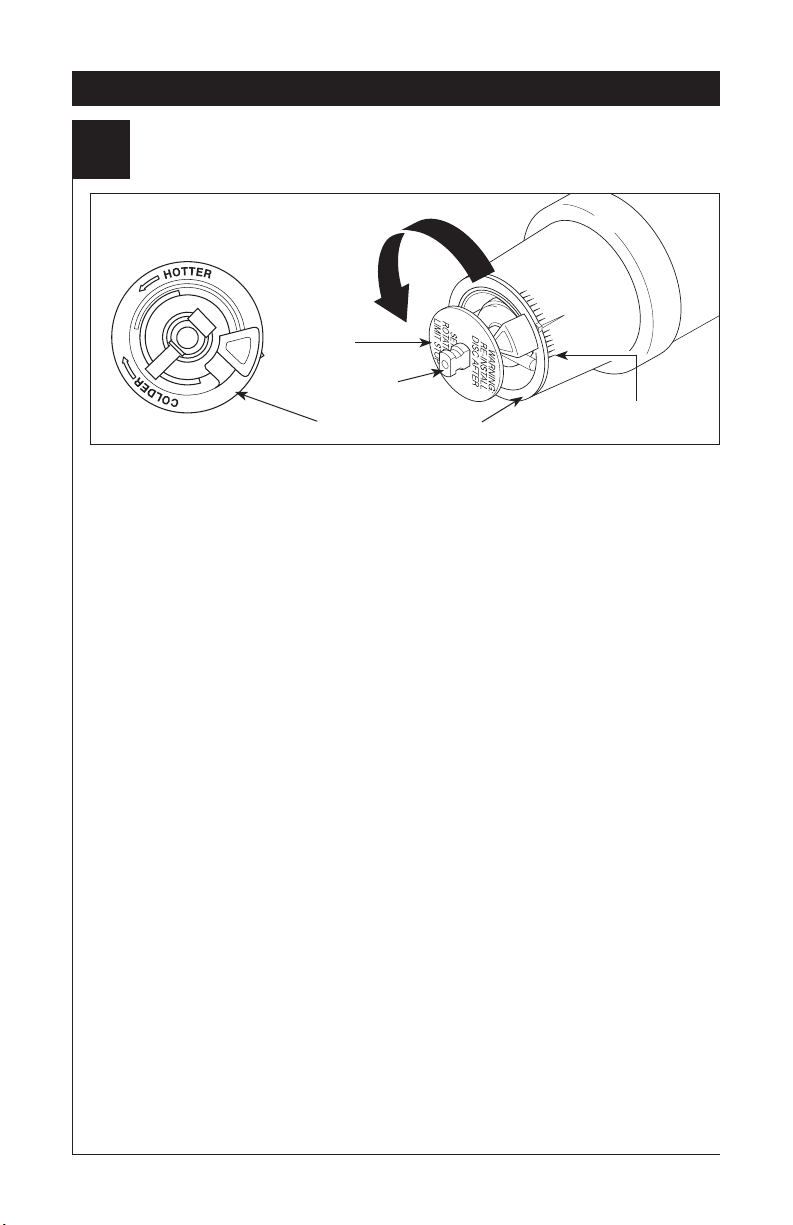

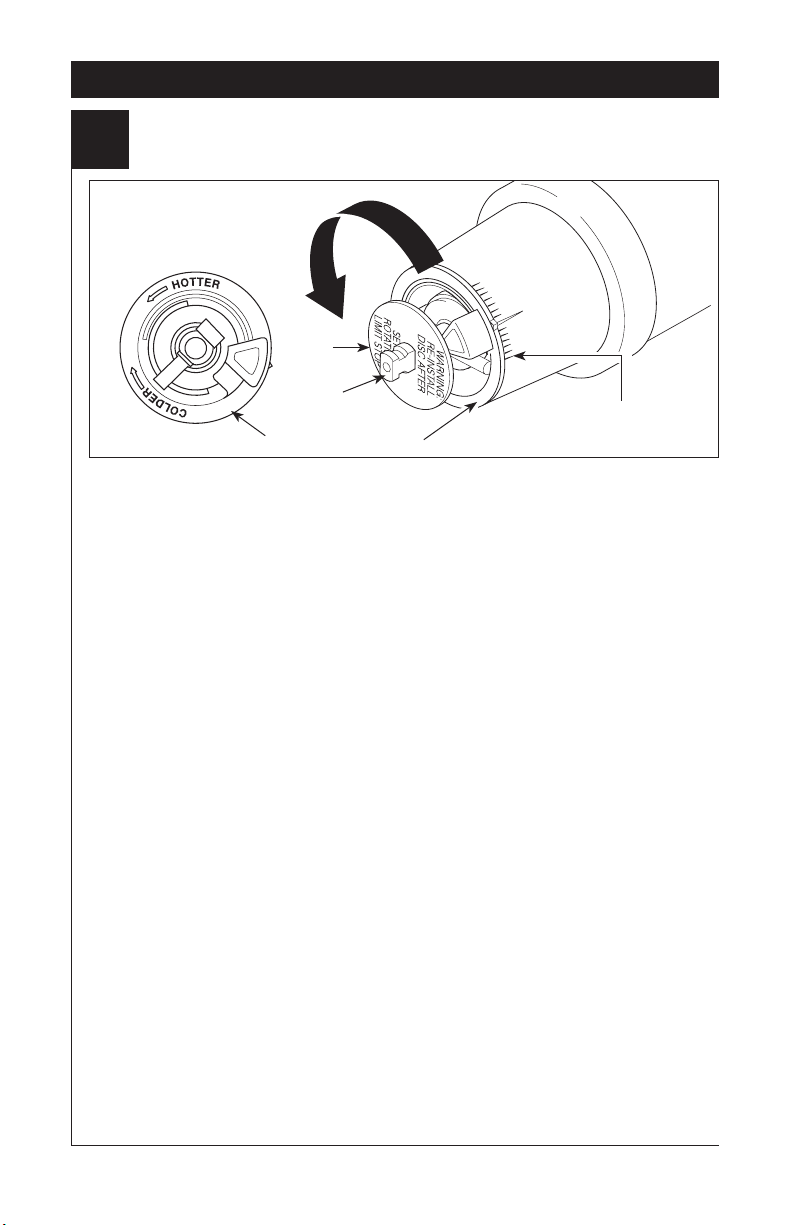

Adjusting the Rotational Limit Stop

3

Hotter

Disc

13 / 14 Series Installation

Stem

Rotational Limit Stop

IMPORTANT:

The Rotational Limit Stop is used to limit the

amount of hot water available such that, if set

properly, the user will not be scalded if the han-

dle accidentally is rotated all the way to “hot”

when a person is showering or ﬁlling a tub. The

ﬁrst position allows the LEAST amount of hot

water to mix with the cold water in the system.

In the ﬁrst position the water will be the coldest

possible when the handle is turned all the way

to hot. As you move the Rotational Limit Stop

counterclockwise, you progressively add more

and more hot water in the mix. The last position

to the left will result in the greatest amount of

hot water to the mix, and the greatest risk of

scald injury if someone accidentally turns the

valve handle all the way to the hot side while

showering or ﬁlling a tub.

WARNING: In some instances, setting the

Rotational Limit Stop in the hottest position

(full counterclockwise) could result in scald

injury. It is necessary to adjust the Rotation-

al Limit Stop so that the water coming out

of the valve will not scald the user when the

handle of the valve is rotated to the hot side.

• According to the majority of industry stan-

dards, the maximum allowable temperature of

the water exiting the valve is 120°F (Your local

plumbing codes may require a water tempera-

ture less than 120°F).

• The Rotational Limit Stop may need to be re-

adjusted seasonally if the inlet water tempera-

ture changes. For example, during the winter,

the cold water temperature is colder than it is

during the summer which could result in vary-

ing outlet temperatures. A water temperature

1st Position

for a comfortable bath or shower is typically between 90°F - 110°F.

• Run the water so that the cold water is as cold as it will get and hot water is as hot as it will get. Place the handle on the stem (see page 7, step 4C) and rotate the handle counterclockwise until the handle stops.

• Place a thermometer in a plastic tumbler and hold in the water stream. If the water temperature is above 120°F, the Rotational Limit Stop must be repositioned clockwise to decrease valve outlet water temperature to be less than 120°F or to meet the requirements of your local plumbing codes.

• To adjust the temperature of the water coming out of the valve, pull the disc back to a position where it is possible to remove the Rotational Limit Stop and readjust the teeth engagement position to the desired temperature. Clockwise will decrease the outlet temperature, counterclockwise will increase the outlet temperature. Temperature change per tooth (notch) could be 4° - 16°F based on inlet water conditions. Repeat as necessary. Push disc until fully seated.

WARNING: Failure to re-install Disc after setting Rotational Limit Stop could result in scald injury

• MAKE SURE COLD WATER FLOWS FROM THE VALVE FIRST. MAKE SURE WATER FLOWING FROM THE VALVE AT THE HOTTEST FLOW POSSIBLE DOES NOT EXCEED 120°F OR THE MAXIMUM ALLOWED BY YOUR LOCAL PLUMBING CODE.

.

6

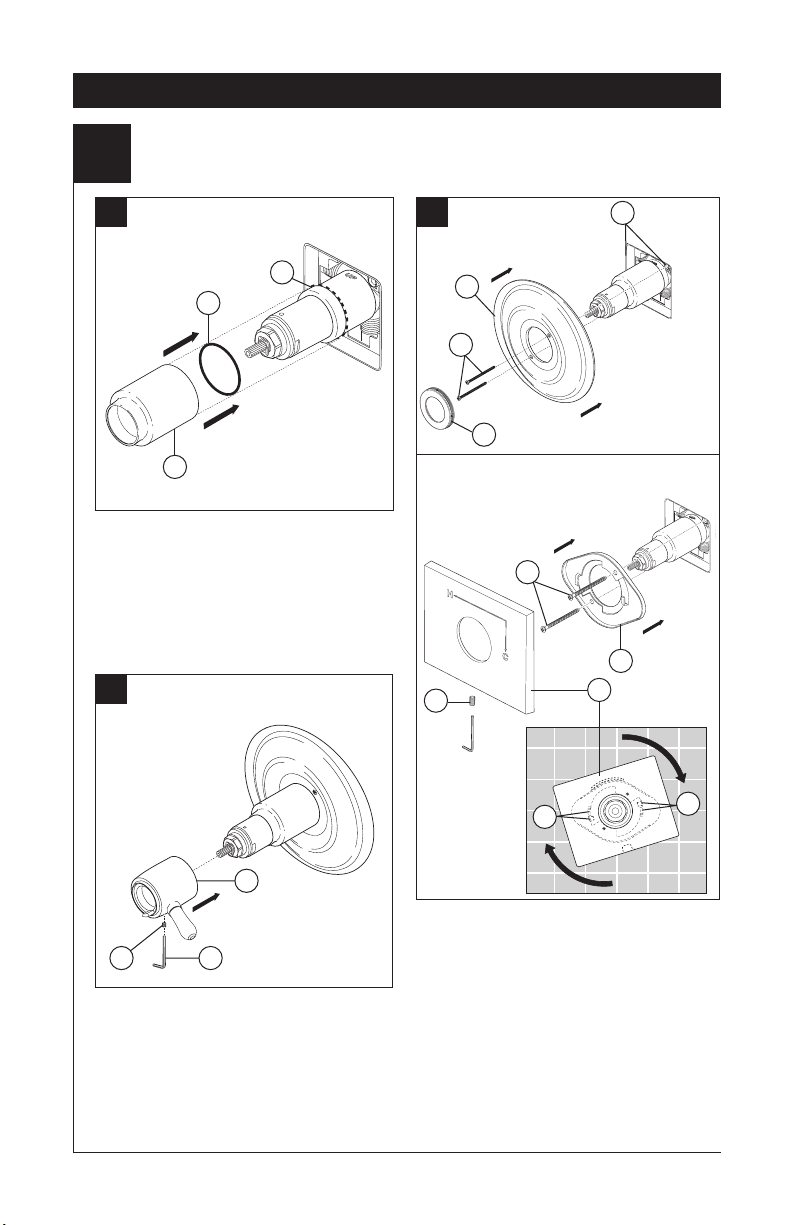

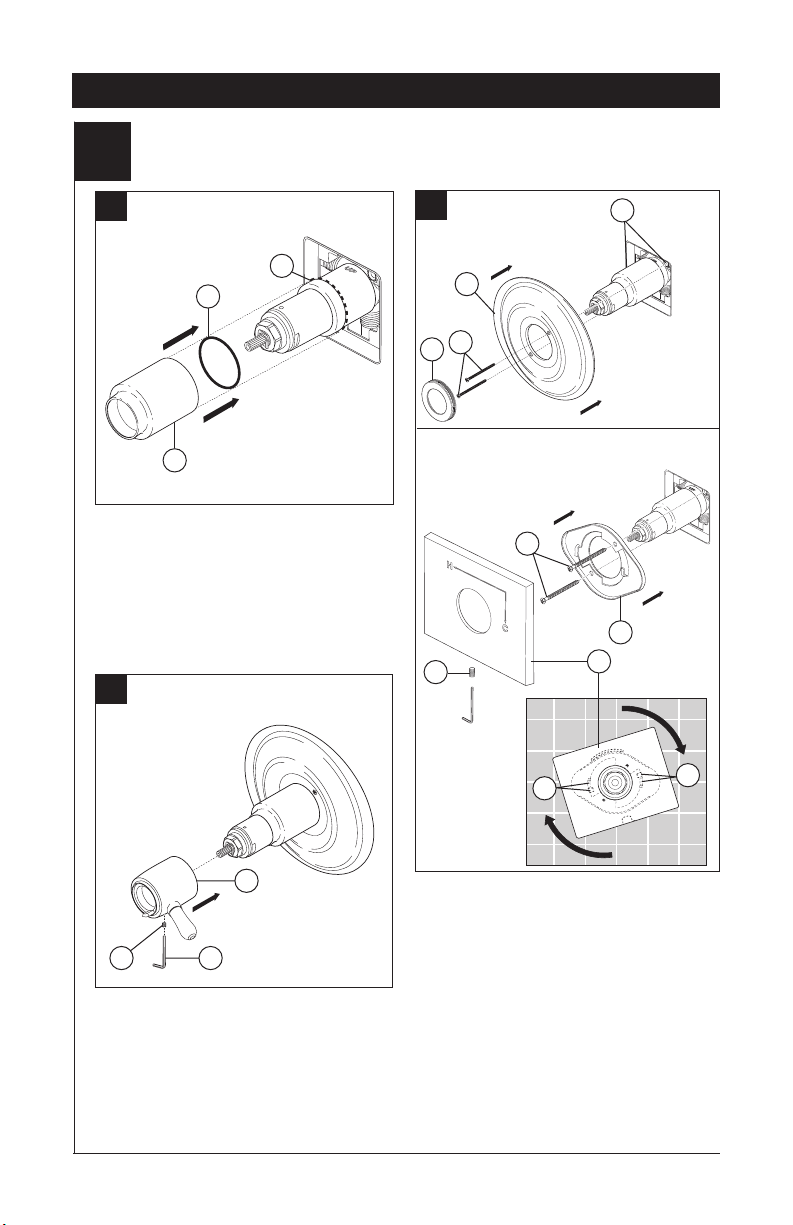

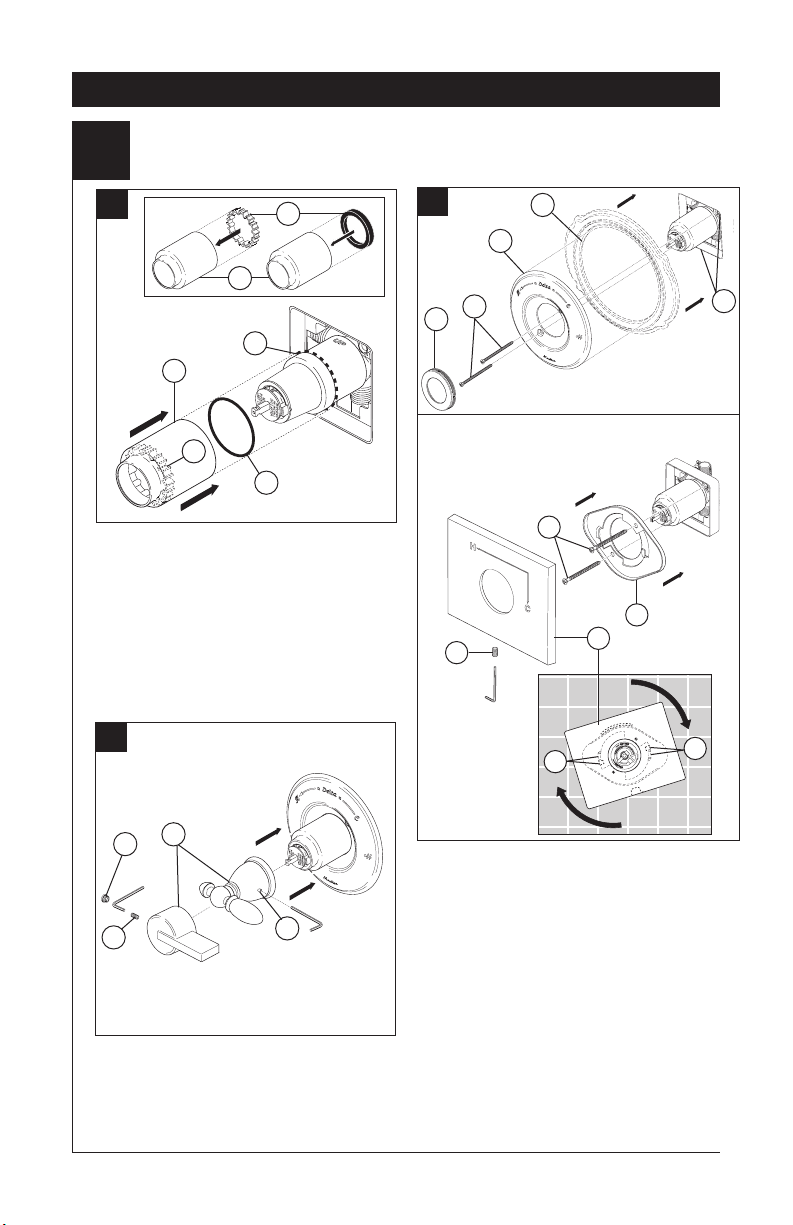

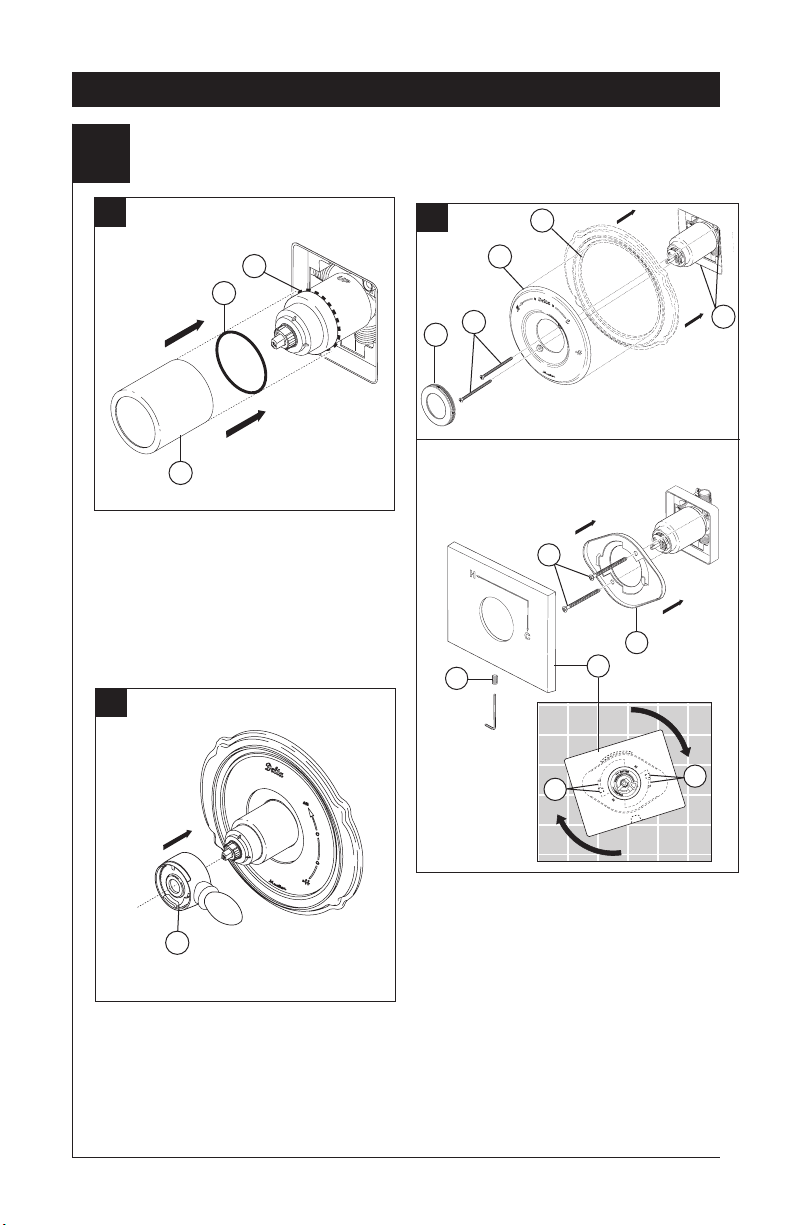

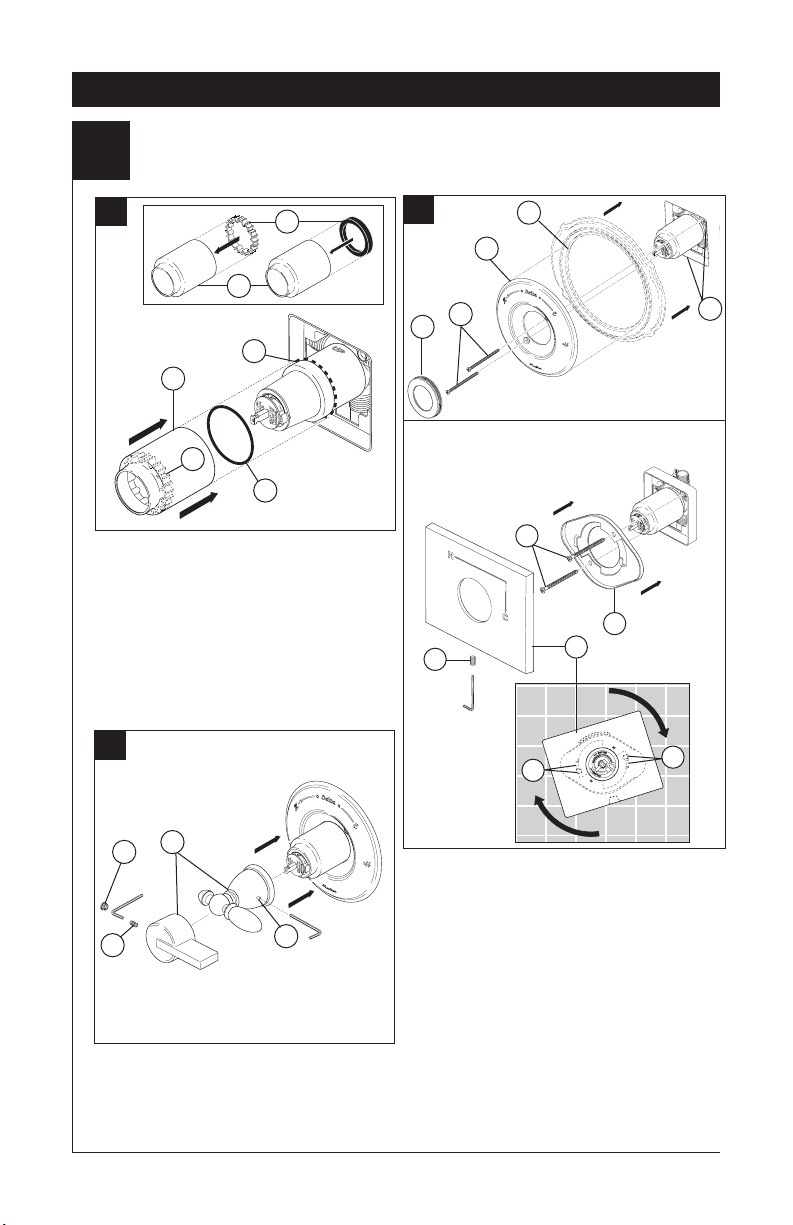

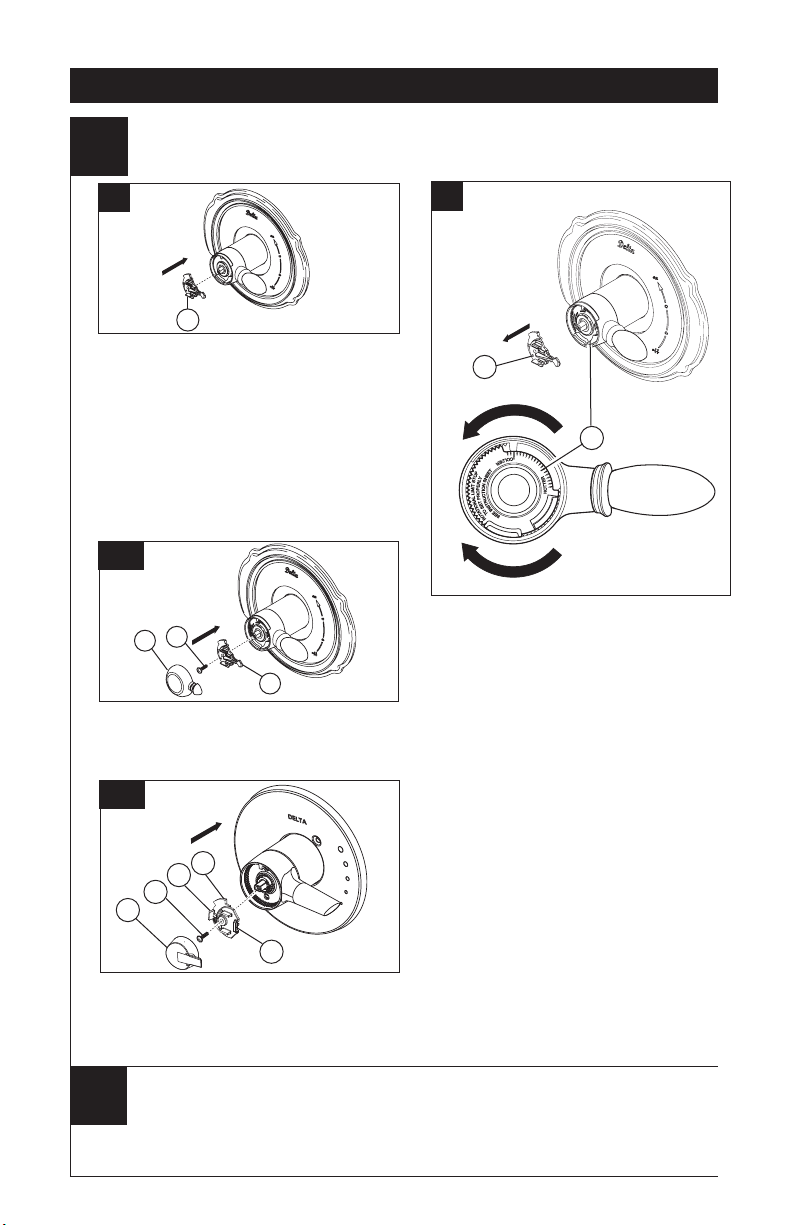

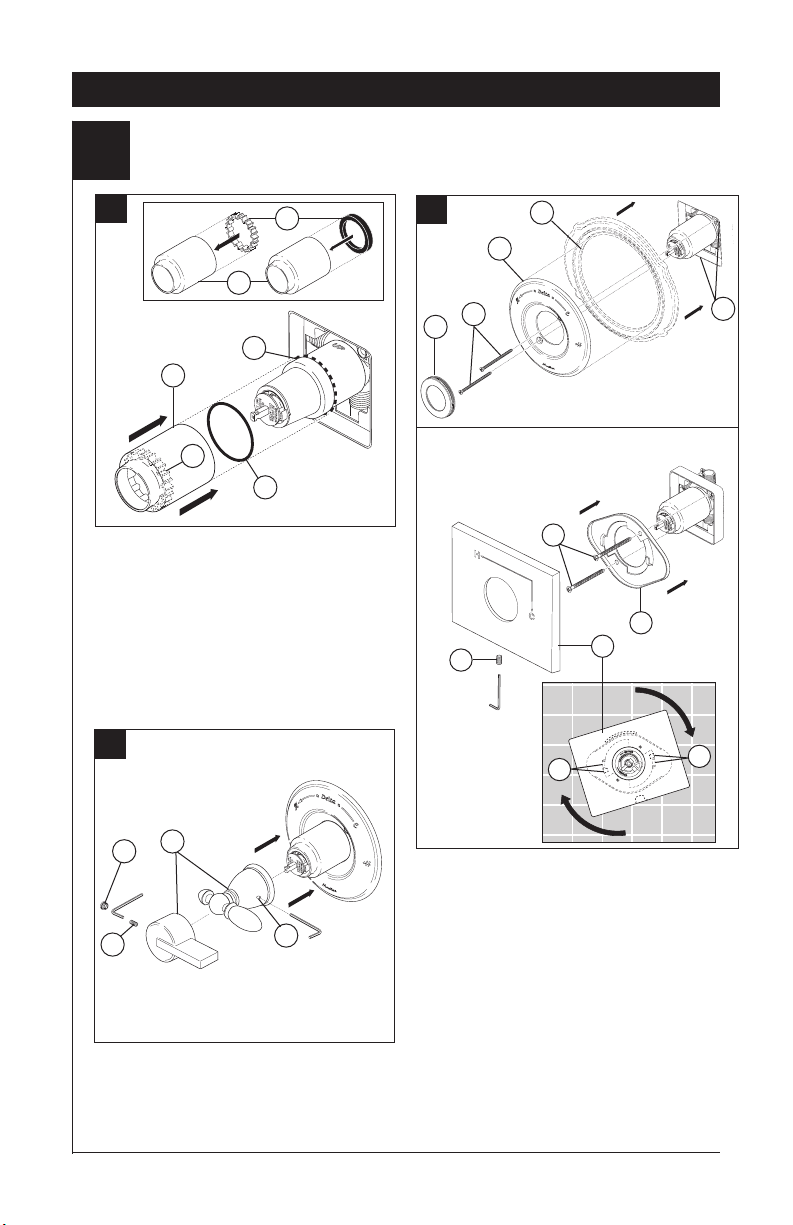

Trim Installation

4

13 / 14 Series Installation

A.

4

3

4

2

1

Slide O-ring (1) over cartridge and the bonnet nut (2). The O-ring, which acts as a spacer to steady the sleeve, should rest behind the bonnet nut.

If your model requires a spacer (3), insert it into the sleeve (4) and push it to the front. Slide the sleeve over the cartridge, body and O-ring.

C.

B.

4

5

2

1

Escutcheon Installation for Models T14053, T14253 & T14453.

6

5

9

7

8

3

8

2

3

1

Using an Allen wrench to secure the set screw (1), install the handle (2) onto the stem. Insert plug button (3) (if your model has one) into set screw hole.

Secure the escutcheon (1) and backplate (2) (if your model has one) to the bracket (3) using the 2 screws provided (4). Do not overtighten escutcheon screws.If you are installing the

Cassidy models T14097, T14297 & T14497:

Thread the cover (5) onto the escutcheon (1).

For models T14053, T14253 & T14453:

Install bracket (5) over the cartridge body using the 2 screws provided (6). Install escutcheon (7) by placing it over the bracket as shown and rotating it to lock the tabs (8). Secure the escutcheon to the bracket using set screw (9).

7

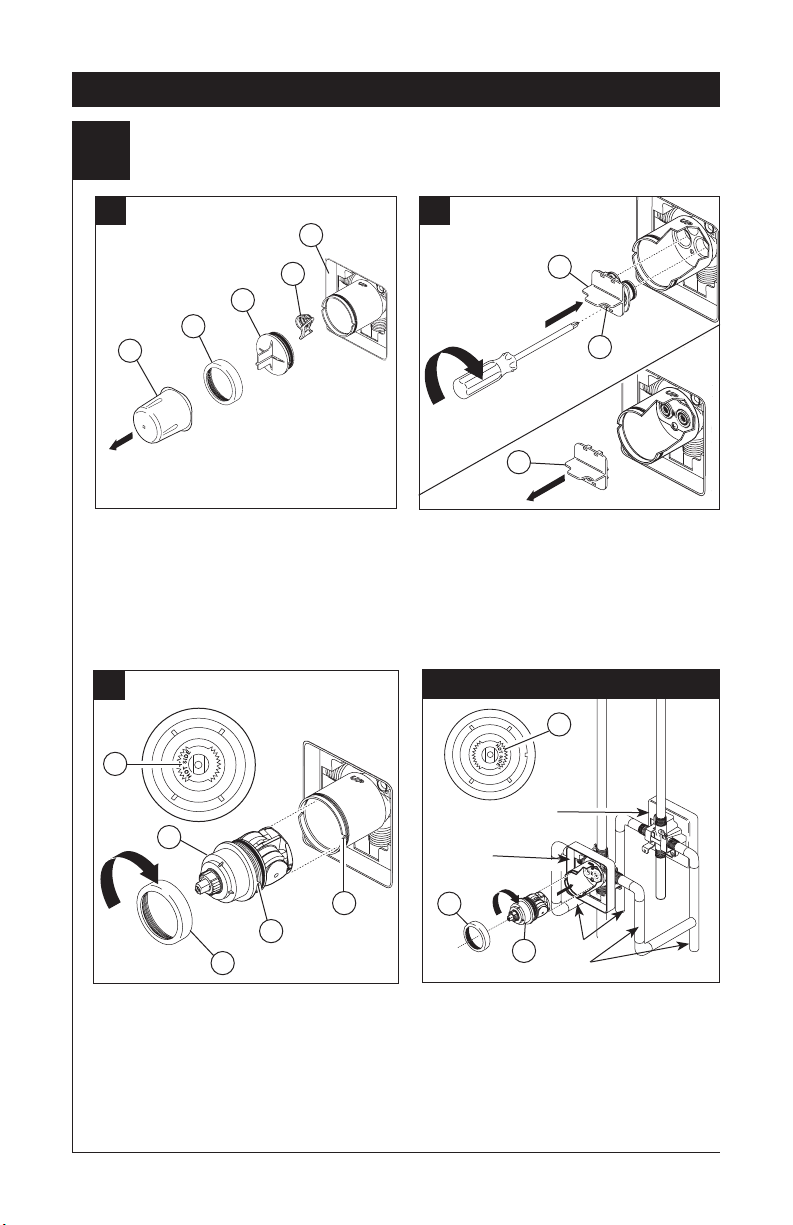

17 Series Installation

Cartridge Installation

1

A.

4

5

3

2

1

Turn off water supplies. Remove

cover (1), bonnet nut (2) and test cap (3) from the body. If this is not a thin wall mounting, the entire plasterguard (4) may be removed. If screen (5) is in place, remove before installing cartridge.

C.

2

B.

1

2

3

Insert adapter assembly (1) into valve body. Make sure the adapter assembly is correctly positioned and is pressed all the way down inside body. Secure adapter with the screw (2) provided in the adapter assembly. Remove the retainer (3) from the adapter.

Back to back Installation

2

1

4

3

5

Rotate cartridge (1) so the words “HOT SIDE” (2) appear on the left. Insert cartridge assembly into valve body. Make sure the key (3) on the cartridge is fully engaged with the slot in the brass body (4). Slide bonnet nut (5) over the cartridge and thread onto the body. Hand tighten securely.

Normal Installation (changes not required)

Reverse Installation

3

Cold

1

Hot

For back to back or reverse installations (hot on right and cold on left): Rotate cartridge (1) so the words “HOT SIDE” (2) appear on the right. Install the cartridge making sure that the key is fully engaged with the slot in the brass body (See step C). Slide bonnet nut (3) over the cartridge and thread onto the body. Hand tighten securely.

8

Showerhead and Tub Spout Installation

2

A.

2

4

1

3

17 Series Installation

FOR SHOWERHEAD INSTALLATION: Connect top

outlet (1) to shower arm (2) with proper ﬁttings. To prevent damage to ﬁnish on shower arm, insert wall end of shower arm into shower ﬂange (3) before screwing arm into riser connection. Thread showerhead (4) onto shower arm. Apply plumber tape to pipe threads on both ends. Do not overtighten showerhead.

B.

58065: To combine the two showers, push the handshower into the showerhead, then pull down

If the showerhead moves when removing the handshower, hand tighten the connection between

To change spray modes, turn the lever (3) left or right to the desired setting. Turn knob (4) to

58045

4

2

1

3

58065

4

3

58045: To combine the two showers, insert the top tab (1) on the handshower into the slot (2) of

the showerhead. Push the handshower into the showerhead until the two parts snap together.

on the handshower until locked with the showerhead.

the showerhead and the shower arm.

change between showerhead only, showerhead and handshower or handshower only.

9

17 Series Installation

Showerhead and Tub Spout Installation

2

FOR TUB SPOUT INSTALLATION:

Refer to the installation instructions supplied with your spout. Do not connect deck mount spouts to in-wall valves. Do not use hand showers connected in lieu of a tub spout to a tub/shower valve. Do not use PEX tubing for tub spout drop.

C-1

C-2

C-3

Slip-On Installation

The copper tube (1) must be 1/2” nominal copper. Important: If it is necessary to cut the

2

1

3

2

copper tube, the end must be chamfered free of burrs to prevent cutting or nicking O-ring inside the spout. Slide spout over copper tube ﬂush with the ﬁnished tub or wall surface. Tighten set screw (2), but do not overtighten.

Iron Pipe Installation

Install threaded pipe nipple (1) to extend past ﬁnished wall. Apply plumber tape to threads on pipe nipple and screw on tub spout.

Copper Sweat Installation

Remove O-ring (1) from adapter (2). Solder adapter to tube taking care to keep solder away from O-ring groove. CAUTION: NO SOLDER PERMITTED ON OUTSIDE DIAMETER OF ADAPTER ADJACENT TO O-RING GROOVE. Cut off tube (3) and replace O-ring on groove of brass adapter. Thread tub/spout onto adapter, taking care not to damage O-ring, and hand tighten until spout is ﬁrmly against ﬁnished wall and all slack is taken up behind wall.

10

Trim Installation

3

17 Series Installation

A.

2

1

3

Slide O-ring (1) over cartridge and the bonnet nut (2). The O-ring, which acts as a spacer to steady the sleeve, should rest behind the bonnet nut. Slide the sleeve (3) over the cartridge, body and O-ring. Ensure sleeve is properly positioned over the front of cartridge.

C.

B.

4

5

2

1

Escutcheon Installation for Models T17053, T17253 & T17453.

6

5

9

7

8

3

8

1

Install volume control handle (1) with lever to the right, then turn to the on position. DO NOT SECURE WITH SCREW.

Secure the escutcheon (1) and backplate (2) (if your model has one) to the bracket (3) using the 2 screws provided (4). Do not overtighten escutcheon screws.If you are installing the

Cassidy models T17097, T17297 & T17497:

Thread the cover (5) onto the escutcheon (1).

For models T17053, T17253 & T17453:

Install bracket (5) over the cartridge body using the 2 screws provided (6). Install escutcheon (7) by placing it over the bracket as shown and rotating it to lock the tabs (8). Secure the escutcheon to the bracket using set screw (9).

11

17 Series Installation

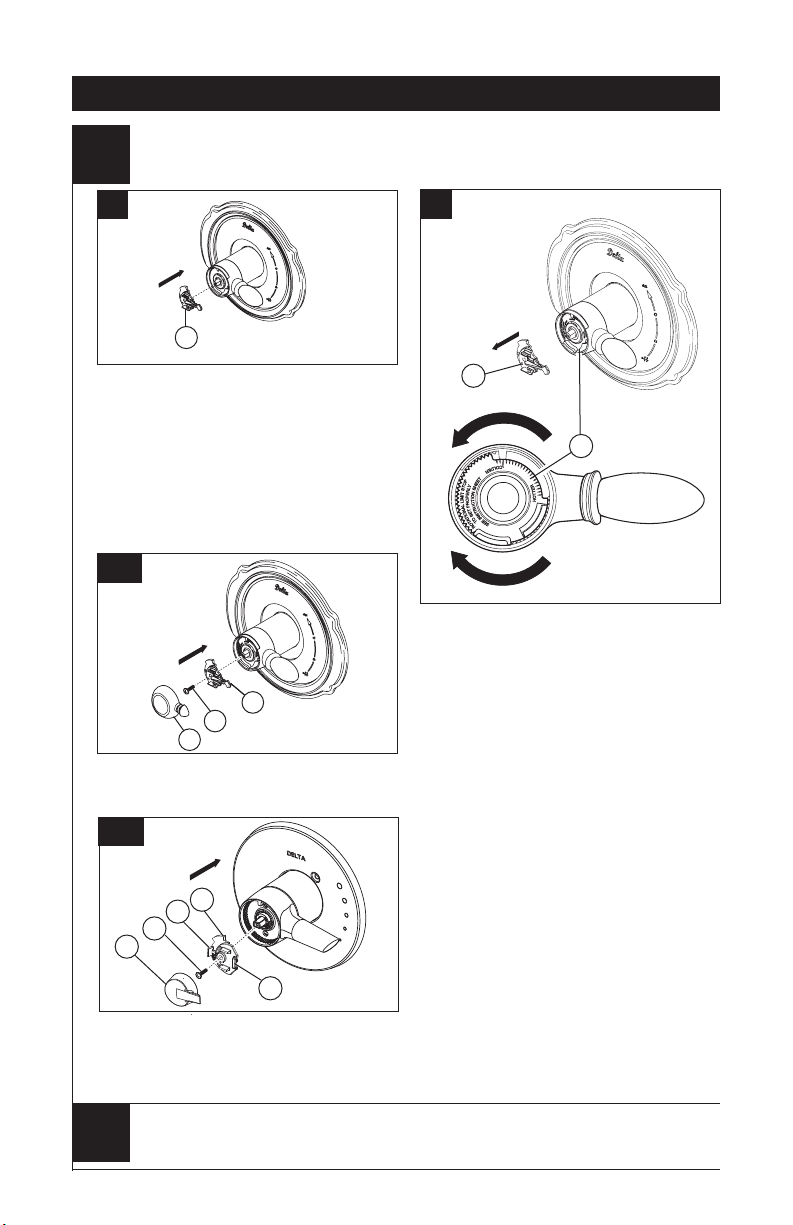

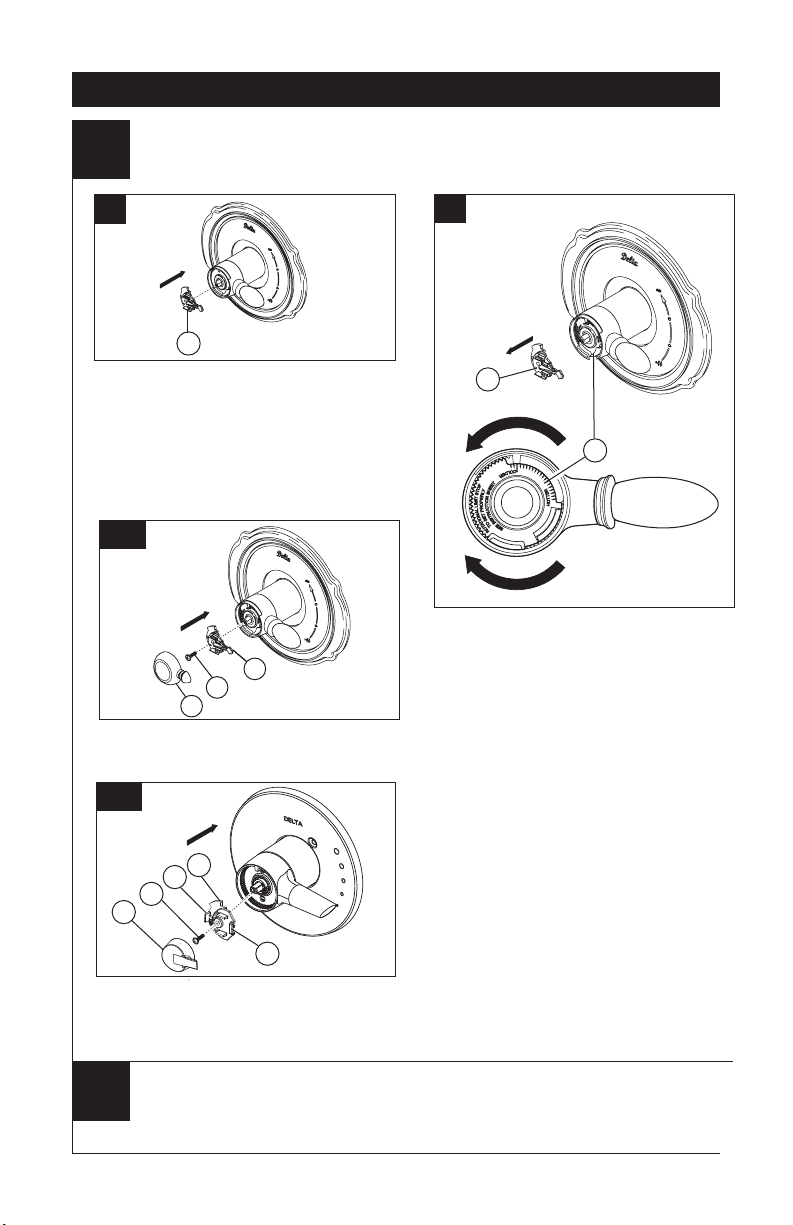

Installation and Adjustment of the Rotational Limit Stop

4

A.

1

Place the temperature control knob (1) on volume handle and rotate to the mixed position (if required). DO NOT SECURE WITH SCREW. Turn on water supplies; let the water run until both hot and cold water is as hot/cold as possible. Place thermometer in a plastic tumbler, and hold the tumbler in the water stream. Record the temperature reading.

B.

1

Hotter

2

C-1

Colder

If the water temperature is above 120°F,

1

2

3

Secure temperature control knob (1) with screw (2). snap on temperature control cover

(3) with side snaps onto knob (1).

C-2

1

5

2

4

3

Secure temperature control knob (1) with screw (2). Hook (3) front of temperature control cover (4) onto knob (1) before engaging rear snap (5).

Potential scald or thermal shock injury could result due to cross flow if outlet at the shower is blocked or restricted (e.g., pause control on showerhead). Be sure to point

5

showerhead away from you when re-starting flow or install inlet check valves on both supply lines to prevent possible injury.

remove the temperature control knob (1) and rotate the limit stop (2) clockwise one tooth for every 4°F - 6°F (approximate) change in temperature. If water temperature is cooler than desired, rotate the limit stop counterclockwise.

IMPORTANT: The ﬁrst position of the Rotational Limit Stop (the Limiter) is that position that restricts the rotation of the stem the most and is at the maximum clockwise setting. According to industry standards, the maximum allowable temperature of the water exiting from the valve is 120 in your local area. The Rotational Limit Stop may need to be readjusted if the inlet water temperature changes. For instance, during the winter, the cold water temperature is colder than it is during the summer which could result in varying outlet temperatures. Typical temperature for a comfortable bath or shower is between 90o–110o F.

o

F. This temperature may vary

12

Cartridge Installation

1

17T Series Installation

A.

4

5

3

2

1

Turn off water supplies. Remove cover (1),

bonnet nut (2) and test cap (3) from the body. Place a bucket or small container over the front of the valve body and slowly open the water supplies to ﬂush any debris from the supply lines before installing the cartridge. Turn the water suplies back off. If this is not a thin wall mounting, the entire plasterguard (4) may be removed. If screen (5) is in place, remove before installing cartridge.

C.

B.

1

Rotate the cartridge (1) so the word “UP” (2) appears on the top. The “H” must be on the hot side and the “C” must be on the cold side. Add silicone lube to the three o-rings (3) shown above to make the cartridge easier to install and remove from the valve body. Insert cartridge into valve body as shown. Ensure the keys on the body are fully engaged with the slots in the body (4).

2

3

4

Back to back Installation

Normal Installation (changes not required)

Reverse Installation

2

1

Slide bonnet nut (1) over the cartridge and thread onto the body. Hand tighten securely.

3

Cold

1

Hot

For the exceptions of back to back or reverse installations (hot on right and cold on left) only: Rotate cartridge (1) so “H” is on the hot side and “C” is on the cold side and the word “UP” (2) appears on the bottom. Add silicone lube to the three o-rings shown above to make the cartridge easier to install and remove from the valve body. Install the cartridge making sure that the keys are fully engaged with the slot in the brass body (see step B). Slide bonnet nut (3) over the cartridge and thread onto the body. Hand tighten securely.

13

17T Series Installation

Showerhead and Tub Spout Installation

2

A.

2

1

3

FOR TUB SPOUT INSTALLATION:

Refer to the installation instructions supplied with your spout. Do not connect deck mount spouts to in-wall valves. Do not use hand showers connected in lieu of a tub spout to a tub/shower valve. Do not use PEX tubing for tub spout drop.

B-1

2

1

FOR SHOWERHEAD INSTALLATION:

Apply plumber tape to pipe threads on both ends of the shower arm (1). To prevent damage to ﬁnish on shower arm, insert wall end of shower arm into shower ﬂange (2) before screwing arm into riser connection.

Thread showerhead (3) onto shower arm. Do not overtighten showerhead.

Slip-On Installation

The copper tube (1) must be 1/2” nominal copper. Important: If it is necessary to cut the copper tube, the end must be chamfered free of burrs to prevent cutting or nicking O-ring inside the spout. Slide spout over copper tube ﬂush with the ﬁnished tub or wall surface. Tighten set screw (2), but do not overtighten.

B-2

B-3

Iron Pipe Installation

Install threaded pipe nipple (1) to extend past ﬁnished wall. Apply plumber tape to threads on pipe nipple and screw on tub spout.

1

Copper Sweat Installation

1

3

2

Remove O-ring (1) from adapter (2). Solder adapter to tube taking care to keep solder away from O-ring groove. CAUTION: NO SOLDER PERMITTED ON OUTSIDE DIAMETER OF ADAPTER ADJACENT TO O-RING GROOVE. Cut off tube (3) and replace O-ring on groove of brass adapter. Thread tub/spout onto adapter, taking care not to damage O-ring, and hand tighten until spout is ﬁrmly against ﬁnished wall and all slack is taken up behind wall.

14

Valve Trim Installation

3

17T Series Installation

A.

2

1

3

Slide O-ring (1) over cartridge and the bonnet nut (2). The O-ring, which acts as a spacer to steady the sleeve, should rest behind the bonnet nut. Slide the sleeve (3) over the cartridge, body and O-ring. Ensure sleeve is properly positioned over the front of cartridge.

C.

B.

1

3

4

Escutcheon Installation for Models T17T053, T17T253 & T17T453.

6

9

2

5

7

1

23

Install volume control handle (1) with lever to the right, using an Allen wrench (2) to secure with the set screw (3).

8

Secure the escutcheon (1) to the bracket (2) with the 2 screws provided (3). Do not overtighten escutcheon screws.

If you are installing the Cassidy models T17T097, T17T297 & T17T497:

Thread the cover (4) onto the escutcheon (1).

For models T

Install bracket (5) over the cartridge body using the 2 screws provided (6). Install escutcheon (7) by placing it over the bracket as shown and rotating it to lock the tabs (8). Secure the escutcheon to the bracket using set screw (9).

15

7T053, T17T253 & T17T453:

8

17T Series Installation

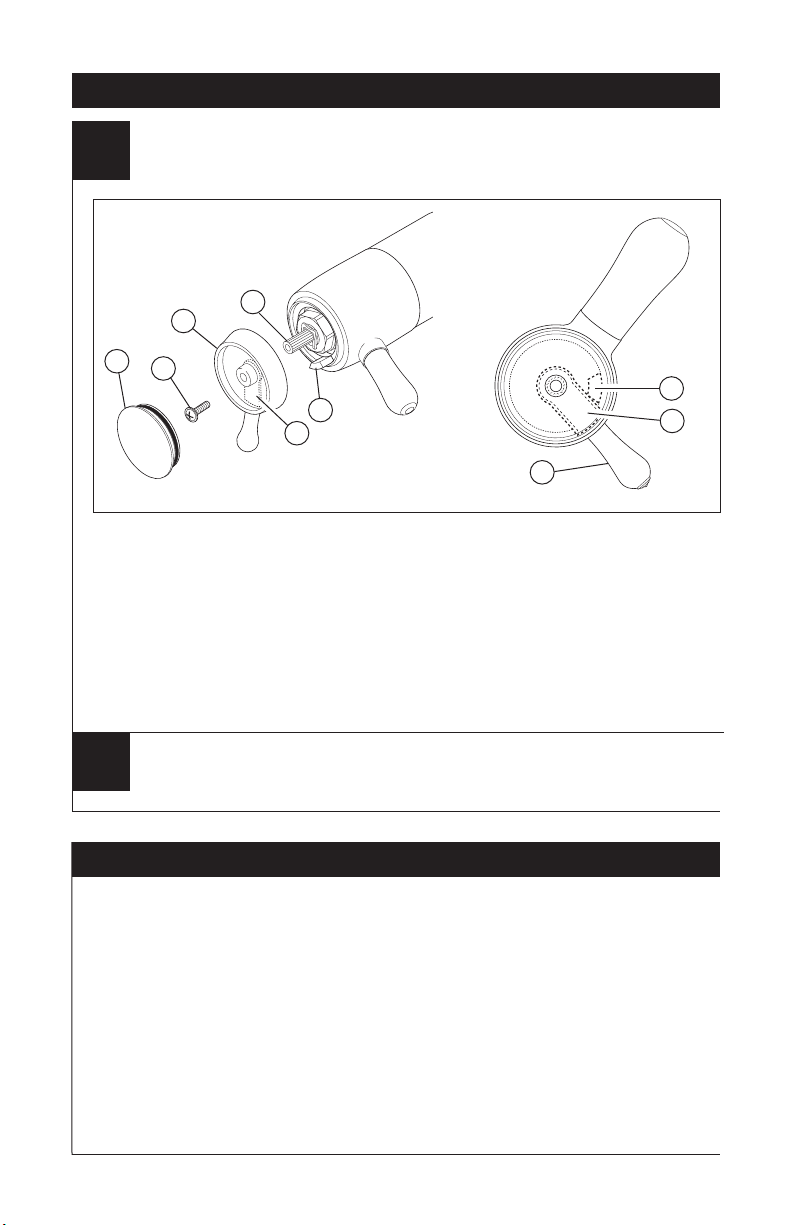

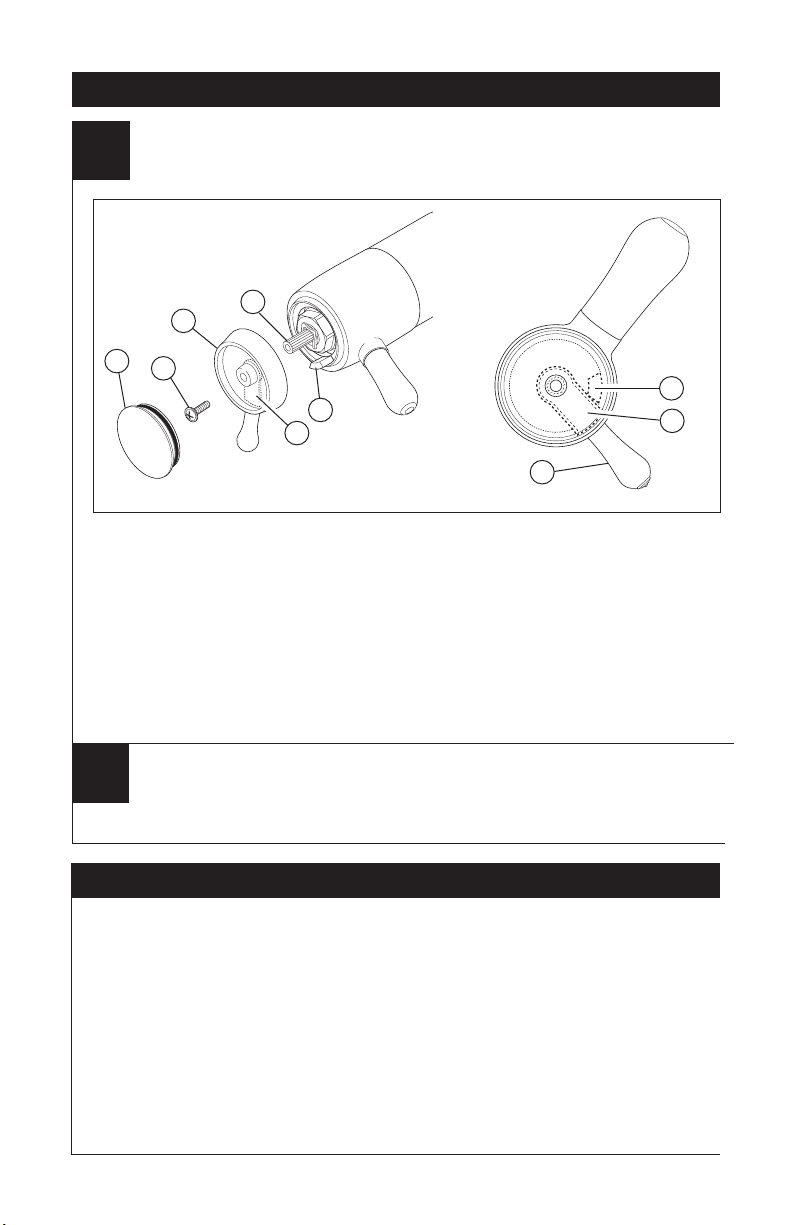

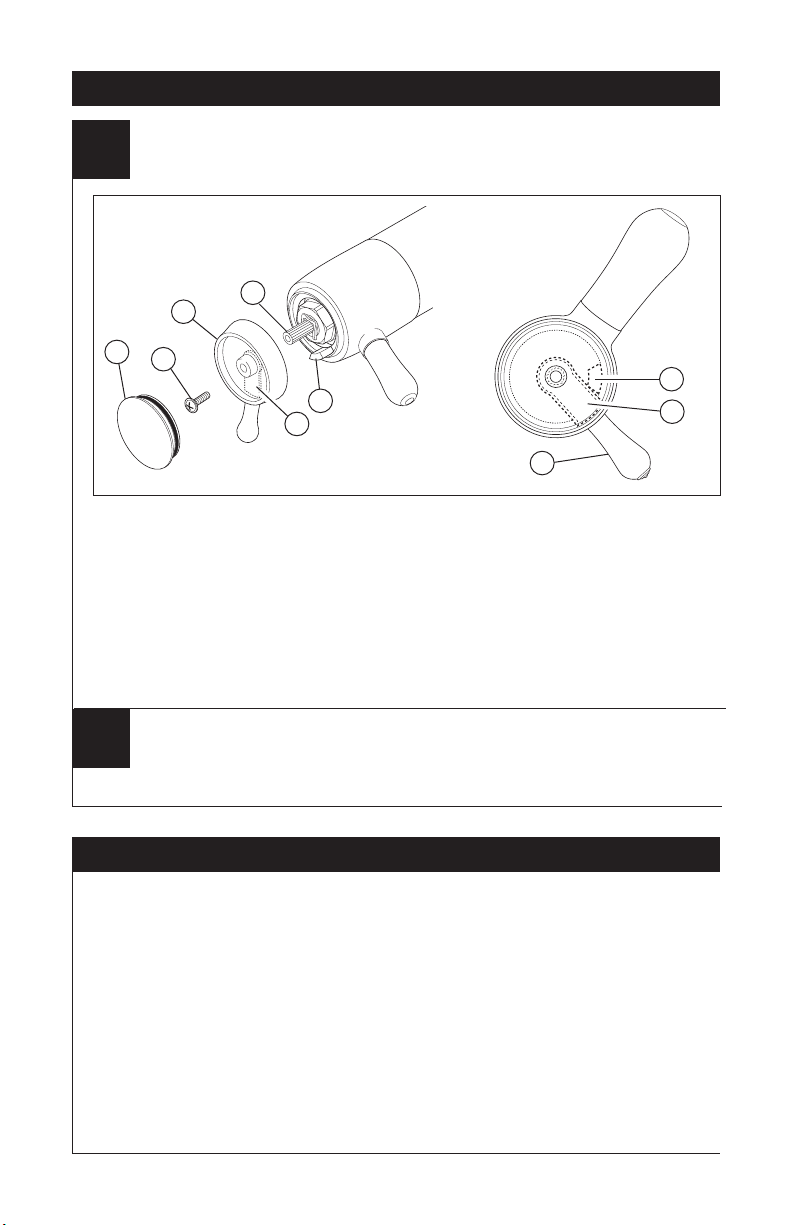

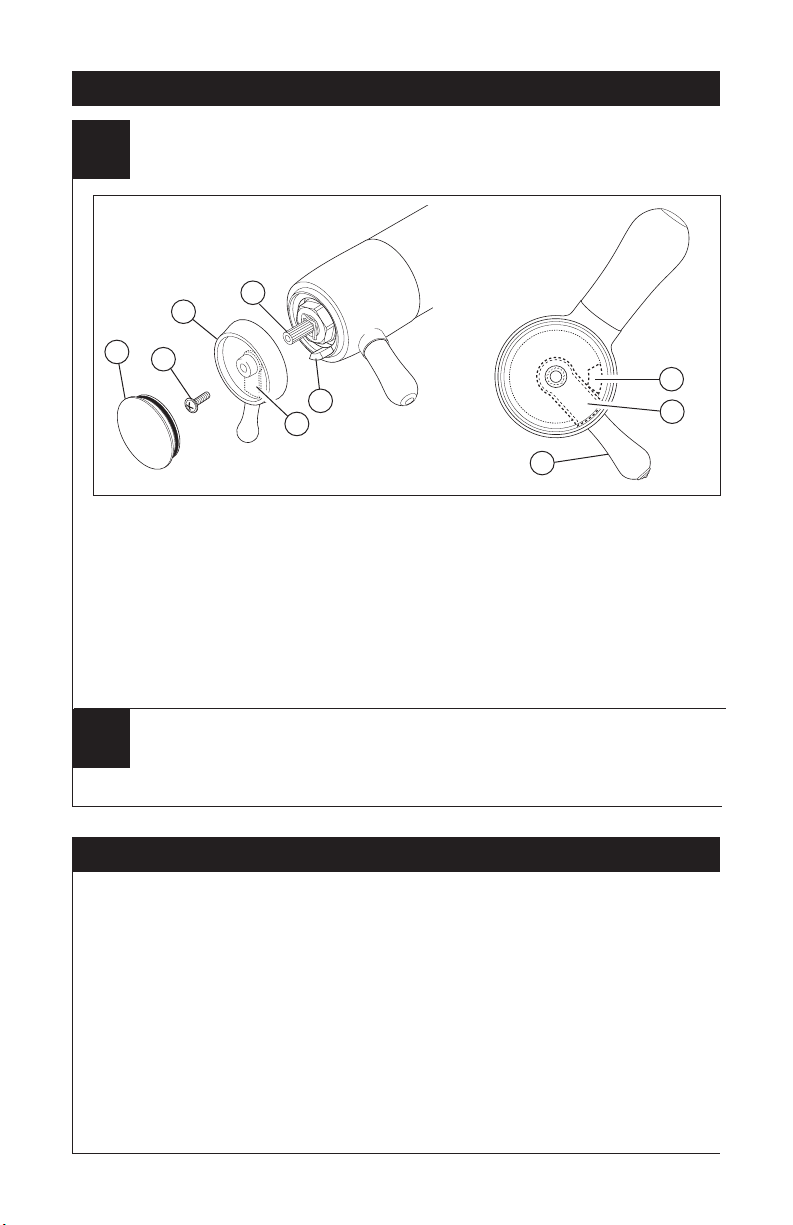

Installation and Adjustment of the Failure to do so may cause injury.

4

1

6

5

Adjust temperature limit stop! Turn on

water supplies; LET THE WATER RUN AT BOTH FULL HOT AND FULL COLD TO ENSURE THE WATER IS RUNNING AS HOT/COLD AS POSSIBLE. Place a thermometer in a plastic tumbler, and hold the tumbler in the water stream. Place the temperature knob (1) onto the splines (2), then rotate the temperature knob until you achieve your maximum

Potential scald or thermal shock injury could result due to cross flow if outlet at the shower is blocked or restricted (e.g.,pause control on showerhead). Be sure to point

5

showerhead away from you when restarting flow or install inlet check valves on both supply lines to prevent possible injury.

2

4

3

Temperature Knob

1

desired temperature from the outlet (not more than 120° or the lower temperature mandated by your local plumbing code). Remove the temperature knob and replace onto the splines (2), making sure that the temperature knob limit stop (3) hits against the volume handle limit stop (4) as shown. Secure the temperature knob using screw (5) and place cap (6) on knob.

4

3

Cleaning and Care

Care should be given to the cleaning of this product. Although its ﬁnish is extremely durable, it can be damaged by harsh abrasives or polish. To clean, simply wipe gently with a damp cloth and blot dry with a soft towel.

®

Warning: Scrubbing Bubbles Cleaner and Lysol® Basin Tub and Tile Cleaner must not be used on the clear knob

handles and levers. Use of these cleaners can result in cracked or severely damaged handles. If overspray gets onto the handles, immediately wipe them dry with a soft cotton cloth

16

Bathroom

Faucet leaks from tub spout/showerhead:

SHUT OFF WATER SUPPLIES. Replace seats and springs–Repair Kit RP4993. Check condition of lower O-rings and replace if necessary RP14414. See Helpful Hints 1, 2, & 3.

If leak persists:

SHUT OFF WATER SUPPLIES. Replace cap assembly RP46070 or valve cartridge RP46074. See Helpful Hints 1, 2, 3, 4 & 5

Unable to maintain constant water temperature:

Replace housing assembly with RP46071 or follow instructions in Helpful Hints 1, 2, 3, 4 & 5.

Faucet leaks from tub spout/showerhead:

SHUT OFF WATER SUPPLIES. Replace valve carridge RP46463 or RP32104 See Helpful Hints 1, 2, 3 & 4.

Helpful Hints:

1. Before removing valve cartridge assembly for any maintenance, be sure to note the position of the rotational limit stop on the cap. The valve cartridge assembly must always be put back in the same position. BE SAFE! After you have ﬁnished the installation, turn on valve to make sure COLD WATER FLOWS FIRST.

2. To remove valve cartridge from body, shut off water supplies and remove handle and bonnet nut. Do not pry the valve cartridge out of the body with a screwdriver. Place handle on stem and rotate counterclockwise approximately 1/4 turn after the stop has been contacted. Lift valve cartridge out of body.

3.

To remove seats and springs.

a. For 13/14 Series: remove valve cartridge. Separate cap assembly from the housing assembly

13/14 Series Maintenance

17 Series Maintenance

by rotating the cap assembly counterclockwise 90

(degrees). Separate cap and housing assemblies.

b. For 17 Series:

Remove seats and springs and replace.

Place the largest diameter of the spring into the seat pocket ﬁrst and then press the tapered end of the seal over the spring. Reassemble valve cartridge and replace in body following instructions given in 1 above.

4. If the water in your area has lime, rust, sand or other contaminants in it, your pressure balance valve will require periodic inspection. The frequency of the inspection will depend on the amount of contaminants in the water. To inspect valve car steps in note 1 above. Turn the valve to the full mix position and shake the cartridge vigorously. If there is a rattling sound, the unit is functional and can be reinstalled following instructions given in note 1 above. If there is no rattle, replace the housing assembly with the proper RP.

Push disc until fully seated. See page 6 for

5.

more details.

tridge remove it and follow the

o

Cannot receive more than a trickle of water:

Both hot and cold supply lines must be pressurized. If only one side is pressurized, the system will not allow adequate ﬂow of water.

Faucet leaks from showerhead: Remove the showerhead then turn the water on and off to verify if the cartridge is leaking or the showerhead is draining slowly (the showerhead may need to be cleaned if water drains slowly).

If leak persists - SHUT OFF WATER SUPPLIES Replace cartridge assembly - RP47201.

Unable to set or maintain mixed water temperature:

SHUT OFF WATER SUPPLIES. Remove handle assembly, trim sleeve, and bonnet nut. Check to make sure the “H” marking on the cartridge aligns with the hot inlet and the “C” marking on the cartridge aligns with the cold inlet to the valve body The thermostatic cartridge cannot function if hot and cold inlets are reversed.

17T Series Maintenance

Low flow: Low ﬂow may be caused by clogged

screens within the thermostatic cartridge. To clean the hot and cold screens in the cartridge, follow the steps below:

1. SHUT OFF WATER SUPPLIES.

2. Remove the handle assembly.

3. Unscrew the hex shaped portion of the cartridge.

4. Carefully clean any debris from the screens under running water. If the debris is difﬁcult to remove then soak the screens overnight in a 50% water and 50% vinegar solution.

5. Reassemble the cartridge.

6. Replace the handle.

7

Turn the water back on.

8. Reset the limit stop before using the valve.

17

Cartridge Summary Reference Sheet

Units shipped in March

2006 and after.

MultiChoice® 13/14

Longer Lower Housing

Grey

Off White

Order RP46074 to Replace Cartridge.

Units shipped before

March 2006.

Old

Monitor® 1300/1400

Shorter Lower Housing

White

Blue

or

Off White

Order RP19804 to Replace Cartridge.

Replacement cartridges

shipped in July 2006

and after.

New

Monitor® 1300/1400

Shorter Lower Housing

White

Blue

Order RP19804 to Replace Cartridge.

17

Grey Upper Cap

V Notch

Adapter

Order RP46463 to Replace Cartridge.

17T

Brass

Shorter Tab

1700

White Upper Cap

Square Notch

Order RP32104 to Replace Cartridge.

NA

Will Not Fit

NA

Longer Tab

NA

Black

Order RP47201 to Replace Cartridge.

18

MultiChoice® Valve Trim Installation Instructions

Owners Manual

U

®

ASME A112.18.1 / CSA B125.1

ASSE 1016 (Type -P- or -T-)

Write purchased model number here.

Table of Contents:

Warranties .......................................................................... Page 2

13/14 Series Installation Instructions .................................. Pages 3 - 7

17 Series Installation Instructions ....................................... Pages 8 - 12

17T Series Installation Instructions ..................................... Pages 13 - 16

Maintenance ....................................................................... Pages 16 - 17

Cartridge Summary Reference Sheet ................................. Page 18

Replacement Parts ............................................................. Pages 19 - 59

P

C

®

13/14, 17 & 17T Series

You May Need

THIS VALVE MEETS OR EXCEEDS THE FOLLOWING STANDARDS: ASME A112.18.1/ CSA B125.1 and ASSE 1016

CAUTION: This system/device must be set by the installer to ensure safe, maximum temperature. Any change in the setting may raise the discharge temperature above the limit considered safe and may lead to hot water burns.

NOTICE TO INSTALLER: CAUTION!–As the installer of this valve, it is your responsibility to properly INSTALL and ADJUST this valve per the instructions given. This valve does not automatically adjust for inlet temperature changes, therefore, someone must make the necessary Rotational Limit Stop or temperature knob adjustments at the time of installation and further adjustments may be necessary due to seasonal water temperature change. YOU MUST inform the owner/user of this requirement by following the instructions. If you or the owner/

user are unsure how to properly make these adjustments, please refer to

page 6 (13 / 14 series), page 12 (17 series) or page 16 (17T series) and if still uncertain, call us

at 1-800-345-DELTA. After installation and adjustment, you must afﬁx

51975 Rev. K

(Type -P- or -T-)

.

your name, company name and the date you adjusted the Rotational Limit Stop or temperature knob to the caution label provided and apply or attach the label to the back side of the closest cabinet door and the warning label to the water heater. Leave this Instruction Sheet for the

owner’s/user’s reference. WARNING: This pressure balanced or thermostatic bath valve is designed to minimize the effects of outlet water temperature changes due to inlet pressure changes, commonly caused by dishwashers, washing machines, toilets and the like. It may not provide protection from hot water burns when there is a failure of other temperature controlling devices elsewhere in the plumbing system, if the rotational limit stop or temperature knob is not properly set or if the hot water temperature is changed after the settings are made or if the water inlet changes due to seasonal changes. WARNING: Do not install a shut-off device on either outlet of this valve. When this type of device shuts off the water ﬂow, it can defeat the ability of the valve to balance the hot and cold water pressures.

1

6/28/12

Lifetime Faucet and Finish Limited Warranty

All parts and ﬁnishes of the Delta® faucet are warranted to the original consumer purchaser to

be free from defects in material & workmanship for as long as the original consumer purchaser owns their home. Delta Faucet Company recommends using a professional plumber for all installation & repair.

Delta will replace, FREE OF CHARGE, during the warranty period, any part or ﬁnish that proves defective in material and/or workmanship under normal installation, use & service. Replacement parts may be obtained by calling 1-800-345DELTA (in the U.S. and Canada) or by writing to:

In the United States:

Delta Faucet Company Product Service 55 E. 111th Street Indianapolis, IN 46280

In Canada:

Masco Canada Limited, Plumbing Group 350 South Edgeware Road, St. Thomas, Ontario, Canada N5P 4L1

This warranty is extensive in that it covers replacement of all defective parts and even ﬁnish, but these are the only two things that are covered. LABOR CHARGES AND/OR DAMAGE INCURRED IN INSTALLATION, REPAIR,

OR REPLACEMENT AS WELL AS ANY

OTHER KIND OF LOSS OR DAMAGES ARE

EXCLUDED. Proof of purchase (original sales receipt) from the original consumer purchaser must be made available to Delta for all warranty claims. THIS IS THE EXCLUSIVE WARRANTY BY DELTA FAUCET COMPANY, WHICH DOES NOT MAKE ANY OTHER WARRANTY OF ANY KIND, INCLUDING THE IMPLIED WARRANTY OF MERCHANTABILITY.

This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby extended a ﬁve year limited warranty from the date of purchase, with all other terms of this warranty applying except the duration of the warranty. This warranty is applicable to Delta® faucets manufactured after January 1, 1995.

Some states/provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. Any damage to this faucet as a result of misuse, abuse, or neglect, or any use of other than genuine Delta® replacement parts WILL VOID THE WARRANTY.

This warranty gives you speciﬁc legal you may also have other rights which vary from state/province to state/province. It applies only for Delta® faucets installed in the United States of America, Canada, and Mexico.

rights, and

Delta HDF Limited Warranty

All parts of the Delta HDF faucet are warranted to the original consumer purchaser to be free from defects in material and workmanship for a period of ﬁve (5) years. This warranty is made to the original consumer purchaser and shall be effective from date of purchase as shown on purchaser’s receipt.

Delta will replace, FREE OF CHARGE, during the warranty period, any part which proves defective in material and/or workmanship under normal installation, use and service. Replacement parts can be obtained from your local dealer or distributor listed in the telephone directory or by returning the part along with the purchaser’s receipt to our factory, TRANSPORTATION CHARGES PREPAID, at the address listed. THIS WARRANTY IS THE ONLY EXPRESS WARRANTY MADE BY DELTA. ANY CLAIMS MADE UNDER THIS WARRANTY MUST BE MADE DURING THE FIVE YEAR PERIOD REFERRED TO ABOVE. ANY IMPLIED

WARRANTIES, INCLUDING THE IMPLIED WARRANTY OF MERCHANTABILITY OR

www.deltafaucet.com

FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO THE DURATION OF THIS WARRANTY. LABOR CHARGES AND/OR DAMAGE INCURRED IN INSTALLATION, REPAIR OR REPLACEMENT AS WELL AS INCIDENTAL AND CONSEQUENTIAL DAMAGES CONNECTED THEREWITH ARE EXCLUDED AND WILL NOT BE PAID BY DELTA.

Some states do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not apply to you.

This warranty gives you speciﬁc legal rights, and you may also have other rights which vary from state to state.

This warranty is void for any damage to this faucet due to misuse, abuse, neglect, accident, improper installation, any use violative of instructions furnished by us or any use of replacement parts other than genuine Delta parts.

2

Cartridge Installation

1

13 / 14 Series Installation

A.

4

5

3

2

1

Turn off water supplies. Remove

cover (1), bonnet nut (2) and test cap (3) from the body. If this is not a thin wall mounting, the entire plasterguard (4) may be removed. If screen (5) is in place, remove before installing cartridge.

Back to back Installation

Normal Installation (changes not required)

B.

2

4

1

Rotate the cartridge (1) so the words “hot side” (2) appear on the left. Insert cartridge into valve body as shown. Make sure the cartridge tubes and O-rings (3) are properly seated in holes at the base of the body. Ensure the keys on the body are fully engaged with the slots in the body (4).

3

4

C.

Reverse Installation

Cold

Hot

For back to back or reverse installations (hot on right and cold on left) insert the cartridge with the “hot side” on the right. If you are not making a reverse or back to back installation skip this step and continue with step 1C.

1

Slide bonnet nut (1) over the cartridge and thread onto the body. Hand tighten securely.

3

13 / 14 Series Installation

Showerhead and Tub Spout Installation

2

A.

2

4

1

3

FOR SHOWERHEAD INSTALLATION: Connect top

outlet (1) to shower arm (2) with proper ﬁttings. To prevent damage to ﬁnish on shower arm, insert wall end of shower arm into shower ﬂange (3) before screwing arm into riser connection. Thread showerhead (4) onto shower arm. Apply plumber ends. Do not overtighten showerhead.

tape to pipe threads on both

B.

58065: To combine the two showers, push the handshower into the showerhead, then pull down

If the showerhead moves when removing the handshower, hand tighten the connection between

To change spray modes, turn the lever (3) left or right to the desired setting. Turn knob (4) to

58045

4

2

1

3

58065

4

3

58045: To combine the two showers, insert the top tab (1) on the handshower into the slot (2) of

the showerhead. Push the handshower into the showerhead until the two parts snap together.

on the handshower until locked with the showerhead.

the showerhead and the shower arm.

change between showerhead only, showerhead and handshower or handshower only.

4

13 / 14 Series Installation

Showerhead and Tub Spout Installation

2

FOR TUB SPOUT INSTALLATION:

Refer to the installation instructions supplied with your spout. Do not connect deck mount spouts to in-wall valves. Do not use hand showers connected in lieu of a tub spout to a tub/shower valve. Do not use PEX tubing for tub spout drop.

C-1

C-2

C-3

Slip-On Installation

The copper tube (1) must be 1/2” nominal copper. Important: If it is necessary to cut the

2

1

3

2

copper tube, the end must be chamfered free of burrs to prevent cutting or nicking O-ring inside the spout. Slide spout over copper tube ﬂush with the ﬁnished tub or wall surface. Tighten set screw (2), but do not overtighten.

Iron Pipe Installation

Install threaded pipe nipple (1) to extend past ﬁnished wall. Apply plumber tape to threads on pipe nipple and screw on tub spout.

Copper Sweat Installation

Remove O-ring (1) from adapter (2). Solder adapter to tube taking care to keep solder away from O-ring groove. CAUTION: NO SOLDER PERMITTED ON OUTSIDE DIAMETER OF ADAPTER ADJACENT TO O-RING GROOVE. Cut off tube (3) and replace O-ring on groove of brass adapter. Thread tub/spout onto adapter, taking care not to damage O-ring, and hand tighten until spout is ﬁrmly against ﬁnished wall and all slack is taken up behind wall.

5

13 / 14 Series Installation

Adjusting the Rotational Limit Stop

3

Hotter

Disc

13 / 14 Series Installation

Stem

Rotational Limit Stop

IMPORTANT:

The Rotational Limit Stop is used to limit the amount of hot water available such that, if set properly, the user will not be scalded if the handle accidentally is rotated all the way to “hot” when a person is showering or ﬁlling a tub. The ﬁrst position allows the LEAST amount of hot water to mix with the cold water in the system. In the ﬁrst position the water will be the coldest possible when the handle is turned all the way to hot. As you move the Rotational Limit Stop counterclockwise, you progressively add more and more hot water in the mix. The last position to the left will result in the greatest amount of hot water to the mix, and the greatest risk of scald injury if someone accidentally turns the valve handle all the way to the hot side while showering or ﬁlling a tub.

WARNING: In some instances, setting the Rotational Limit Stop in the hottest position (full counterclockwise) could result in scald injury. It is necessary to adjust the Rotational Limit Stop so that the water coming out of the valve will not scald the user when the handle of the valve is rotated to the hot side.

• According to the majority of industry standards, the maximum allowable temperature of the water exiting the valve is 120°F (Your local plumbing codes may require a water temperature less than 120°F).

• The Rotational Limit Stop may need to be readjusted seasonally if the inlet water temperature changes. For example, during the winter, the cold water temperature is colder than it is during the summer which could result in varying outlet temperatures. A water temperature

1st Position

for a comfortable bath or shower is typically between 90°F - 110°F.

• Run the water so that the cold water is as cold as it will get and hot water is as hot as it will get. Place the handle on the stem (see page 7, step 4C) and rotate the handle counterclockwise until the handle stops.

• Place a thermometer in a plastic tumbler and hold in the water stream. If the water temperature is above 120°F, the Rotational Limit Stop must be repositioned clockwise to decrease valve outlet water temperature to be less than 120°F or to meet the requirements of your local plumbing codes.

• To adjust the temperature of the water coming out of the valve, pull the disc back to a position where it is possible to remove the Rotational Limit Stop and readjust the teeth engagement position to the desired temperature. Clockwise will decrease the outlet temperature, counterclockwise will increase the outlet temperature. Temperature change per tooth (notch) could be 4° - 16°F based on inlet water conditions. Repeat as necessary. Push disc until fully seated.

WARNING: Failure to re-install Disc after setting Rotational Limit Stop could result in scald injury.

• MAKE SURE COLD WATER FLOWS FROM THE VALVE FIRST. MAKE SURE WATER FLOWING FROM THE VALVE AT THE HOTTEST FLOW POSSIBLE DOES NOT EXCEED 120°F OR THE MAXIMUM ALLOWED BY YOUR LOCAL PLUMBING CODE.

6

Trim Installation

4

13 / 14 Series Installation

A.

4

3

4

2

1

Slide O-ring (1) over cartridge and the bonnet nut (2). The O-ring, which acts as a spacer to steady the sleeve, should rest behind the bonnet nut.

If your model requires a spacer (3), insert it into the sleeve (4) and push it to the front. Slide the sleeve over the cartridge, body and O-ring.

C.

B.

4

5

2

1

Escutcheon Installation for Models T14053, T14253 & T14453.

6

5

9

7

8

3

8

2

3

1

Using an Allen wrench to secure the set screw (1), install the handle (2) onto the stem. Insert plug button (3) (if your model has one) into set screw hole.

Secure the escutcheon (1) and backplate (2) (if your model has one) to the bracket (3) using the 2 screws provided (4). Do not overtighten escutcheon screws.If you are installing the

Cassidy models T14097, T14297 & T14497:

Thread the cover (5) onto the escutcheon (1).

For models T14053, T14253 & T14453:

Install bracket (5) over the cartridge body using the 2 screws provided (6). Install escutcheon (7) by placing it over the bracket as shown and rotating it to lock the tabs (8). Secure the escutcheon to the bracket using set screw (9).

7

17 Series Installation

Cartridge Installation

1

A.

4

5

3

2

1

Turn off water supplies. Remove

cover (1), bonnet nut (2) and test cap (3) from the body. If this is not a thin wall mounting, the entire plasterguard (4) may be removed. If screen (5) is in place, remove before installing cartridge.

C.

2

B.

1

2

3

Insert adapter assembly (1) into valve body. Make sure the adapter assembly is correctly positioned and is pressed all the way down inside body. Secure adapter with the screw (2) provided in the adapter assembly. Remove the retainer (3) from the adapter.

Back to back Installation

2

1

4

3

5

Rotate cartridge (1) so the words “HOT SIDE” (2) appear on the left. Insert cartridge assembly into valve body. Make sure the key (3) on the cartridge is fully engaged with the slot in the brass body (4). Slide bonnet nut (5) over the cartridge and thread onto the body. Hand tighten securely.

Normal Installation (changes not required)

Reverse Installation

3

Cold

1

Hot

For back to back or reverse installations (hot on right and cold on left): Rotate cartridge (1) so the words “HOT SIDE” (2) appear on the right. Install the cartridge making sure that the key is fully engaged with the slot in the brass body (See step C). Slide bonnet nut (3) over the cartridge and thread onto the body. Hand tighten securely.

8

Showerhead and Tub Spout Installation

2

A.

2

4

1

3

17 Series Installation

FOR SHOWERHEAD INSTALLATION: Connect top

outlet (1) to shower arm (2) with proper ﬁttings. To prevent damage to ﬁnish on shower arm, insert wall end of shower arm into shower ﬂange (3) before screwing arm into riser connection. Thread showerhead (4) onto shower arm. Apply plumber tape to pipe threads on both ends. Do not overtighten showerhead.

B.

58065: To combine the two showers, push the handshower into the showerhead, then pull down

If the showerhead moves when removing the handshower, hand tighten the connection between

To change spray modes, turn the lever (3) left or right to the desired setting. Turn knob (4) to

58045

4

2

1

3

58065

4

3

58045: To combine the two showers, insert the top tab (1) on the handshower into the slot (2) of

the showerhead. Push the handshower into the showerhead until the two parts snap together.

on the handshower until locked with the showerhead.

the showerhead and the shower arm.

change between showerhead only, showerhead and handshower or handshower only.

9

17 Series Installation

Showerhead and Tub Spout Installation

2

FOR TUB SPOUT INSTALLATION:

Refer to the installation instructions supplied with your spout. Do not connect deck mount spouts to in-wall valves. Do not use hand showers connected in lieu of a tub spout to a tub/shower valve. Do not use PEX tubing for tub spout drop.

C-1

C-2

C-3

Slip-On Installation

The copper tube (1) must be 1/2” nominal copper. Important: If it is necessary to cut the

2

1

3

2

copper tube, the end must be chamfered free of burrs to prevent cutting or nicking O-ring inside the spout. Slide spout over copper tube ﬂush with the ﬁnished tub or wall surface. Tighten set screw (2), but do not overtighten.

Iron Pipe Installation

Install threaded pipe nipple (1) to extend past ﬁnished wall. Apply plumber tape to threads on pipe nipple and screw on tub spout.

Copper Sweat Installation

Remove O-ring (1) from adapter (2). Solder adapter to tube taking care to keep solder away from O-ring groove. CAUTION: NO SOLDER PERMITTED ON OUTSIDE DIAMETER OF ADAPTER ADJACENT TO O-RING GROOVE. Cut off tube (3) and replace O-ring on groove of brass adapter. Thread tub/spout onto adapter, taking care not to damage O-ring, and hand tighten until spout is ﬁrmly against ﬁnished wall and all slack is taken up behind wall.

10

Trim Installation

3

17 Series Installation

A.

2

1

3

Slide O-ring (1) over cartridge and the bonnet nut (2). The O-ring, which acts as a spacer to steady the sleeve, should rest behind the bonnet nut. Slide the sleeve (3) over the cartridge, body and O-ring. Ensure sleeve is properly positioned over the front of cartridge.

C.

B.

4

5

2

1

Escutcheon Installation for Models T17053, T17253 & T17453.

6

5

9

7

8

3

8

1

Install volume control handle (1) with lever to the right, then turn to the on position. DO NOT SECURE WITH SCREW.

Secure the escutcheon (1) and backplate (2) (if your model has one) to the bracket (3) using the 2 screws provided (4). Do not overtighten escutcheon screws.If you are installing the

Cassidy models T17097, T17297 & T17497:

Thread the cover (5) onto the escutcheon (1).

For models T17053, T17253 & T17453:

Install bracket (5) over the cartridge body using the 2 screws provided (6). Install escutcheon (7) by placing it over the bracket as shown and rotating it to lock the tabs (8). Secure the escutcheon to the bracket using set screw (9).

11

17 Series Installation

Installation and Adjustment of the Rotational Limit Stop

4

A.

1

Place the temperature control knob (1) on volume handle and rotate to the mixed position (if required). DO NOT SECURE WITH SCREW. Turn on water supplies; let the water run until both hot and cold water is as hot/cold as possible. Place thermometer in a plastic tumbler, and hold the tumbler in the water stream. Record the temperature reading.

B.

1

Hotter

2

C-1

Colder

If the water temperature is above 120°F,

1

2

3

Secure temperature control knob (1) with screw (2). snap on temperature control cover

(3) with side snaps onto knob (1).

C-2

1

5

2

4

3

Secure temperature control knob (1) with screw (2). Hook (3) front of temperature control cover (4) onto knob (1) before engaging rear snap (5).

Potential scald or thermal shock injury could result due to cross flow if outlet at the shower is blocked or restricted (e.g., pause control on showerhead). Be sure to point

5

showerhead away from you when re-starting flow or install inlet check valves on both supply lines to prevent possible injury.

remove the temperature control knob (1) and rotate the limit stop (2) clockwise one tooth for every 4°F - 6°F (approximate) change in temperature. If water temperature is cooler than desired, rotate the limit stop counterclockwise.

IMPORTANT: The ﬁrst position of the Rotational Limit Stop (the Limiter) is that position that restricts the rotation of the stem the most and is at the maximum clockwise setting. According to industry standards, the maximum allowable temperature of the water exiting from the valve is 120 in your local area. The Rotational Limit Stop may need to be readjusted if the inlet water temperature changes. For instance, during the winter, the cold water temperature is colder than it is during the summer which could result in varying outlet temperatures. Typical temperature for a comfortable bath or shower is between 90o–110o F.

o

F. This temperature may vary

12

Cartridge Installation

1

17T Series Installation

A.

4

5

3

2

1

Turn off water supplies. Remove cover (1),

bonnet nut (2) and test cap (3) from the body. Place a bucket or small container over the front of the valve body and slowly open the water supplies to ﬂush any debris from the supply lines before installing the cartridge. Turn the water suplies back off. If this is not a thin wall mounting, the entire plasterguard (4) may be removed. If screen (5) is in place, remove before installing cartridge.

C.

B.

1

Rotate the cartridge (1) so the word “UP” (2) appears on the top. The “H” must be on the hot side and the “C” must be on the cold side. Add silicone lube to the three o-rings (3) shown above to make the cartridge easier to install and remove from the valve body. Insert cartridge into valve body as shown. Ensure the keys on the body are fully engaged with the slots in the body (4).

2

3

4

Back to back Installation

Normal Installation (changes not required)

Reverse Installation

2

1

Slide bonnet nut (1) over the cartridge and thread onto the body. Hand tighten securely.

3

Cold

1

Hot

For the exceptions of back to back or reverse installations (hot on right and cold on left) only: Rotate cartridge (1) so “H” is on the hot side and “C” is on the cold side and the word “UP” (2) appears on the bottom. Add silicone lube to the three o-rings shown above to make the cartridge easier to install and remove from the valve body. Install the cartridge making sure that the keys are fully engaged with the slot in the brass body (see step B). Slide bonnet nut (3) over the cartridge and thread onto the body. Hand tighten securely.

13

17T Series Installation

Showerhead and Tub Spout Installation

2

A.

2

1

3

FOR TUB SPOUT INSTALLATION:

Refer to the installation instructions supplied with your spout. Do not connect deck mount spouts to in-wall valves. Do not use hand showers connected in lieu of a tub spout to a tub/shower valve. Do not use PEX tubing for tub spout drop.

B-1

2

1

FOR SHOWERHEAD INSTALLATION:

Apply plumber tape to pipe threads on both ends of the shower arm (1). To prevent damage to ﬁnish on shower arm, insert wall end of shower arm into shower ﬂange (2) before screwing arm into riser connection.

Thread showerhead (3) onto shower arm. Do not overtighten showerhead.

Slip-On Installation

The copper tube (1) must be 1/2” nominal copper. Important: If it is necessary to cut the copper tube, the end must be chamfered free of burrs to prevent cutting or nicking O-ring inside the spout. Slide spout over copper tube ﬂush with the ﬁnished tub or wall surface. Tighten set screw (2), but do not overtighten.

B-2

B-3

Iron Pipe Installation

Install threaded pipe nipple (1) to extend past ﬁnished wall. Apply plumber tape to threads on pipe nipple and screw on tub spout.

1

Copper Sweat Installation

1

3

2

Remove O-ring (1) from adapter (2). Solder adapter to tube taking care to keep solder away from O-ring groove. CAUTION: NO SOLDER PERMITTED ON OUTSIDE DIAMETER OF ADAPTER ADJACENT TO O-RING GROOVE. Cut off tube (3) and replace O-ring on groove of brass adapter. Thread tub/spout onto adapter, taking care not to damage O-ring, and hand tighten until spout is ﬁrmly against ﬁnished wall and all slack is taken up behind wall.

14

Valve Trim Installation

3

17T Series Installation

A.

2

1

3

Slide O-ring (1) over cartridge and the bonnet nut (2). The O-ring, which acts as a spacer to steady the sleeve, should rest behind the bonnet nut. Slide the sleeve (3) over the cartridge, body and O-ring. Ensure sleeve is properly positioned over the front of cartridge.

C.

B.

1

3

4

Escutcheon Installation for Models T17T053, T17T253 & T17T453.

6

9

2

5

7

1

23

Install volume control handle (1) with lever to the right, using an Allen wrench (2) to secure with the set screw (3).

8

Secure the escutcheon (1) to the bracket (2) with the 2 screws provided (3). Do not overtighten escutcheon screws.

If you are installing the Cassidy models T17T097, T17T297 & T17T497:

Thread the cover (4) onto the escutcheon (1).

For models T

Install bracket (5) over the cartridge body using the 2 screws provided (6). Install escutcheon (7) by placing it over the bracket as shown and rotating it to lock the tabs (8). Secure the escutcheon to the bracket using set screw (9).

15

7T053, T17T253 & T17T453:

8

17T Series Installation

Installation and Adjustment of the Failure to do so may cause injury.

4

1

6

5

Adjust temperature limit stop! Turn on

water supplies; LET THE WATER RUN AT BOTH FULL HOT AND FULL COLD TO ENSURE THE WATER IS RUNNING AS HOT/COLD AS POSSIBLE. Place a thermometer in a plastic tumbler, and hold the tumbler in the water stream. Place the temperature knob (1) onto the splines (2), then rotate the temperature knob until you achieve your maximum

Potential scald or thermal shock injury could result due to cross flow if outlet at the shower is blocked or restricted (e.g.,pause control on showerhead). Be sure to point

5

showerhead away from you when restarting flow or install inlet check valves on both supply lines to prevent possible injury.

2

4

3

Temperature Knob

1

desired temperature from the outlet (not more than 120° or the lower temperature mandated by your local plumbing code). Remove the temperature knob and replace onto the splines (2), making sure that the temperature knob limit stop (3) hits against the volume handle limit stop (4) as shown. Secure the temperature knob using screw (5) and place cap (6) on knob.

4

3

Cleaning and Care

Care should be given to the cleaning of this product. Although its ﬁnish is extremely durable, it can be damaged by harsh abrasives or polish. To clean, simply wipe gently with a damp cloth and blot dry with a soft towel.

®

Warning: Scrubbing Bubbles Cleaner and Lysol® Basin Tub and Tile Cleaner must not be used on the clear knob

handles and levers. Use of these cleaners can result in cracked or severely damaged handles. If overspray gets onto the handles, immediately wipe them dry with a soft cotton cloth

16

Bathroom

Faucet leaks from tub spout/showerhead:

SHUT OFF WATER SUPPLIES. Replace seats and springs–Repair Kit RP4993. Check condition of lower O-rings and replace if necessary RP14414. See Helpful Hints 1, 2, & 3.

If leak persists:

SHUT OFF WATER SUPPLIES. Replace cap assembly RP46070 or valve cartridge RP46074. See Helpful Hints 1, 2, 3, 4 & 5

Unable to maintain constant water temperature:

Replace housing assembly with RP46071 or follow instructions in Helpful Hints 1, 2, 3, 4 & 5.

Faucet leaks from tub spout/showerhead:

SHUT OFF WATER SUPPLIES. Replace valve carridge RP46463 or RP32104 See Helpful Hints 1, 2, 3 & 4.

Helpful Hints:

1. Before removing valve cartridge assembly for any maintenance, be sure to note the position of the rotational limit stop on the cap. The valve cartridge assembly must always be put back in the same position. BE SAFE! After you have ﬁnished the installation, turn on valve to make sure COLD WATER FLOWS FIRST.

2. To remove valve cartridge from body, shut off water supplies and remove handle and bonnet nut. Do not pry the valve cartridge out of the body with a screwdriver. Place handle on stem and rotate counterclockwise approximately 1/4 turn after the stop has been contacted. Lift valve cartridge out of body.

3.

To remove seats and springs.

a. For 13/14 Series: remove valve cartridge. Separate cap assembly from the housing assembly

13/14 Series Maintenance

17 Series Maintenance

by rotating the cap assembly counterclockwise 90

(degrees). Separate cap and housing assemblies.

b. For 17 Series:

Remove seats and springs and replace.

Place the largest diameter of the spring into the seat pocket ﬁrst and then press the tapered end of the seal over the spring. Reassemble valve cartridge and replace in body following instructions given in 1 above.

4. If the water in your area has lime, rust, sand or other contaminants in it, your pressure balance valve will require periodic inspection. The frequency of the inspection will depend on the amount of contaminants in the water. To inspect valve car steps in note 1 above. Turn the valve to the full mix position and shake the cartridge vigorously. If there is a rattling sound, the unit is functional and can be reinstalled following instructions given in note 1 above. If there is no rattle, replace the housing assembly with the proper RP.

Push disc until fully seated. See page 6 for

5.

more details.

tridge remove it and follow the

o

Cannot receive more than a trickle of water:

Both hot and cold supply lines must be pressurized. If only one side is pressurized, the system will not allow adequate ﬂow of water.

Faucet leaks from showerhead: Remove the showerhead then turn the water on and off to verify if the cartridge is leaking or the showerhead is draining slowly (the showerhead may need to be cleaned if water drains slowly).

If leak persists - SHUT OFF WATER SUPPLIES Replace cartridge assembly - RP47201.

Unable to set or maintain mixed water temperature:

SHUT OFF WATER SUPPLIES. Remove handle assembly, trim sleeve, and bonnet nut. Check to make sure the “H” marking on the cartridge aligns with the hot inlet and the “C” marking on the cartridge aligns with the cold inlet to the valve body The thermostatic cartridge cannot function if hot and cold inlets are reversed.

17T Series Maintenance

Low ﬂow: Low ﬂow may be caused by clogged

screens within the thermostatic cartridge. To clean the hot and cold screens in the cartridge, follow the steps below:

1. SHUT OFF WATER SUPPLIES.

2. Remove the handle assembly.

3. Unscrew the hex shaped portion of the cartridge.

4. Carefully clean any debris from the screens under running water. If the debris is difﬁcult to remove then soak the screens overnight in a 50% water and 50% vinegar solution.

5. Reassemble the cartridge.

6. Replace the handle.

7

Turn the water back on.

8. Reset the limit stop before using the valve.

17

Cartridge Summary Reference Sheet

Units shipped in March

2006 and after.

MultiChoice® 13/14

Longer Lower Housing

Grey

Off White

Order RP46074 to Replace Cartridge.

Units shipped before

March 2006.

Old

Monitor® 1300/1400

Shorter Lower Housing

White

Blue

or

Off White

Order RP19804 to Replace Cartridge.

Replacement cartridges

shipped in July 2006

and after.

New

Monitor® 1300/1400

Shorter Lower Housing

White

Blue

Order RP19804 to Replace Cartridge.

17

Grey Upper Cap

V Notch

Adapter

Order RP46463 to Replace Cartridge.

17T

Brass

Shorter Tab

1700

White Upper Cap

Square Notch

Order RP32104 to Replace Cartridge.

NA

Will Not Fit

NA

Longer Tab

NA

Black

Order RP47201 to Replace Cartridge.

18

Instrucciones para la Instalación del Accesorio para Válvulas MultiChoice

®

U

Manual para los

®

ASME A112.18.1 / CSA B125.1

ASSE 1016 (Type -P- or -T-)

Escriba aquí el número del modelo comprado.

Contenido:

Garantías ........................................................................ Página 2

Instrucciones de Instalación para la Series 13 / 14.......... Páginas 3 - 7

Instrucciones de Instalación para la Serie 17................... Páginas 8 - 12

Instrucciones de Instalación para la Serie 17T ................ Páginas 13 - 16

Mantenimiento ................................................................. Páginas 16 - 17

Hoja resumen de referencia para el cartucho ................. Página 18

Piezas de Repuesto .........................................................Páginas 19 - 59

ESTA VÁLVULA CUMPLE O EXCEDE LAS SIGUIENTES NORMAS: ASME A112.18 1 / CSA B125.1 y ASSE 1016 ADVERTENCIA: El instalador debe apostar

este systema/divisa para garantizar temperatura maximo y seguro. Cualqueir cambio en el ajuste puede subir la temperatura del agua de descarga sobre el límite considerado seguro y puede resultar en quemaduras de agua caliente.

AVISO PARA EL INSTALADOR: PRECAUCIÓN – Como instalador de esta válvula, es su responsabilidad de INSTALAR Y AJUSTAR apropiadamente esta válvula como se describe en las instrucciones, por lo tanto, debe haber una persona para hacer los ajustes necesarios del Tope del Límite Rotacional y del pomo para la temperatura en el momento que se haga la instalación y pueda necesitar ajustes adicionales por los cambios estacionales de la temperatura del agua. USTED DEBE informarle al dueño/usuario sobre este requisito siguiendo las instrucciones. Si usted o el dueño/usuario no están seguros como hacer estos ajustes apropiadamente, por favor reﬁérase al Página 6 (series 13 / 14), Página 12 (serie 17) o Página 16 (serie 17T) y si todavía no

está seguro, llámenos al 1-800-345-DELTA. Después de hacer la instalación y el ajuste, usted puede agregarle a la etiqueta de aviso proporcionada, su nombre, el nombre de la

(Type -P- or -T-)

P

C

®

Propietarios

13, 14, 17 y 17T Series

Usted puede necesitar

compañía y la fecha cuando ajustó el Tope del Límite Rotacional y el pomo para la temperatura y

.

aplicar o ﬁjar la etiqueta al dorso de la puerta del gabinete más cercano y la etiqueta de aviso al calentador de agua. Deje la Hoja de Instrucciones para referencia del dueño/usuario.

ADVERTENCIA: Esta válvula de presión balanceada y termostática está diseñada para minimizar los efectos de los cambios de temperatura de agua por causa de los cambios de presión en el agua de entrada, comúnmente causados por lavadoras de platos, lavadoras de ropa, inodoros, y otros aparatos por el estilo. Puede no proporcionar protección de quemaduras de agua caliente cuando hay alguna falla de otros aparatos para el control de temperatura en otro sitio en el sistema de plomería. También no proporcionará protección si el tope del límite rotacional y el pomo para el ajuste de la temperatura no está apropiadamente ﬁjo o si cambia la temperatura del agua caliente

después de hacer los ajustes o si los cambios

del agua de entrada son por los cambios estacionales. ADVERTENCIA: No instale un aparato de corte o cierre en cualquiera de las tomas de esta válvula. Cuando este tipo de aparato cierra el ﬂujo de agua, puede hacer fallar la habilidad de la válvula de balancear las presiones del agua caliente y fría.

1

6/28/1251975 Rev. K

Garantía Limitada De Por Vida de la Llave y su Acabado

Todas las piezas y acabados de la llave Delta® están garantizados al consumidor comprador original, de estar libres de defectos de material y fabricación, por el tiempo que el consumidor comprador original sea dueño de su casa. Delta Faucet Company recomienda que use un plomero profesional para todas las instalaciones y zreparaciones.

Delta reemplazará, LIBRE DE CARGO, durante el período de garantía, cualquier pieza o acabado que pruebe tener defectos de material y/o fabricación bajo instalación normal, uso y servicio. Piezas de repuesto pueden ser obtenidas llamando al 1-800-345-DELTA (en los Estados Unidos y Canada) o escribiendo a:

En los Estados Unidos:

Delta Faucet Company Product Service 55 E. 111th Street Indianapolis, IN 46280

En Canada:

Masco Canada Limited, Plumbing Group 350 South Edgeware Road, St. Thomas, Ontario, Canada N5P 4L1

Esta garantía es extensiva en lo que cubre el reemplazamiento de todas las piezas defectuosas y hasta el acabado, pero éstas son las únicas dos cosas que están cubiertas. CARGOS DE LABOR Y/O DAÑOS EN LA INSTALACIÓN, REPARACIÓN, O REEMPLAZAMIENTO COMO TAMBIÉN

INCURRIDOS

CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑOS ESTÁN EXCLUÍDOS. Prueba de compra (recibo original de venta) del comprador consumidor original debe de ser disponible a Delta para todos los reclamos. ESTA ES LA GARANTÍA EXCLUSIVA DE DELTA FAUCET COMPANY, QUE NO HACE CUALQUIER OTRA GARANTÍA DE CUALQUIER TIPO, INCLUYENDO LA GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN.

Esta garantía excluye todo uso industrial, comercial y de negocio, a cuyos compradores se les da una garantía limitada extendida de cinco años desde la fecha de compra, con todos los otros términos de esta garantía aplicados, excepto el de duración de ésta. Esta garantía es aplicable a las llaves de Delta después de Enero 1, 1995.

Algunos estados/provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de manera que la limitación o exclusión arriba escrita puede no aplicarle a usted. Cualquier daño a esta llave, resultado del mal uso, abuso, o descuido, o cualquier otro uso de piezas de repuesto que no sean genuinas de

®

Delta

ANULARÁN LA GARANTÍA.

Esta garantía le da derechos legales específicos, y usted puede, también tener otros derechos que varían de estado/provincia a estado/provincia. Es aplicable sólo a las llaves Delta en los Estados Unidos de America, Canada y Mexico.

®

fabricadas

®

instaladas

Garantia Limitada de Delta HDF

Todas las piezas de la llave Delta HDF están garantizadas al dueño original de estar libres de defectos en materiales y en la mano de obra por un período de cinco (5) años. Esta garantía se hace al dueño original y será efectiva el día de la compra como se ve en el recibo de compra.

Delta reemplazará, LIBRE DE CARGO, durante el período de la garantía, cualquier pieza que resulte defectuosa en materiales y/o en la mano de obra bajo instalación, uso y servicio normal. Las piezas de repuesto pueden ser obtenidas de su comerciante o distribuidor local que se encuentran en la guía telefónica o si usted devuelve la pieza con el recibo de compra a nuestra fabrica, Y LOS CARGOS DE TRANSPORTE PAGADOS CON ANTELACION, a la dirección dada. ESTA GARANTIA ES LA UNICA GARANTIA EXPRESA DE DELTA. CUALQUIER RECLAMO HECHO BAJO ESTA GARANTIA TIENE QUE SER HECHO DURANTE EL PERIODO DE CINCO AÑOS A QUE SE REFIERE ARRIBA. CUALQUIER GARANTIA IMPLICITA, INCLUYENDO LA GARANTIA IMPLICITA DE COMERCIALIZACION O CONVENIENCIA

www.deltafaucet.com

PARA UN PROPOSITO PARTICULAR, SON LIMITADOS EN DURACION A LA DURACION DE ESTA GARANTIA. LOS CARGOS PARA LA MANO DE OBRA Y/O DAÑOS INCURRIDOS EN LA INSTALACION, REPARACION O REEMPLAZO, ASI COMO LOS DAÑOS INCIDENTALES O CONSECUENTES CONECTADOS CON ELLOS SON EXCLUIDOS Y NO SERAN PAGADOS POR DELTA.

Algunos estados no permiten limitaciones al tiempo que dura la garantía implícita, o la exclusión o limitación de los daños incidentales o consecuentes, así que la limitación o exclusión expresada arriba puede no ser aplicable a usted.

Esta garantía le da a usted derechos legales

especíﬁcos y usted puede también tener otros

derechos que varían de estado a estado. Esta garantía es nula por cualquier daño a esta

llave que sea el resultado del mal uso, abuso, negligencia, accidente, instalación impropia, cualquier uso en violación de las instrucciones suministradas por nosotros o cualquier uso de piezas de repuesto que no sean piezas genuinas Delta.

2

Instalación del Cartucho

1

Instalación de las Series 13 / 14

A.

4

5

3

2

1

Cierre los suministros de agua. Quite la

cubierta (1), la tuerca tapa (2) y la tapa de prueba (3). Si no es para instalar en pared delgada, puede quitar el protector (4) de yeso completo. Si la pantalla (5) está en lugar, quite antes de instalar el cartucho.

Instalación de Espalda a Espalda

Instalación Normal (No serequerá cambios)

B.

2

4

1

Gire el cartucho (1) de manera que las palabras ‘hot side’ (lado caliente) (2) aparezcan a la izquierda. Introduzca el cartucho en la válvula como se muestra. Asegúrese que los tubos del cartucho y los aros-O (3) estén apropiadamente sentados en los agujeros en la base del cuerpo de la válvula. Asegúrese que la parte dentada en el cuerpo de la pieza encaje completamente en las muescas de éste (4).

3

4

C.

Instalación Invertido

Fría

Caliente

En las instalaciones dorso con dorso o al reverso (caliente en la derecha y fría en la izquierda) introduzca el cartucho con la inscripción “hot side” a la derecha. Si usted no está instalando al reverso o dorso con dorso omita este paso y continúe con el paso 1C.

1

Deslice la tuerca tapa (1) sobre el cartucho y enrosque en el cuerpo de la válvula. Apriete a mano bien. .

3

Instalación de las Series 13 / 14

Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera

2

PARA LAS INSTALACIONES DE LAS CABEZAS

A.

2

4

1

DE REGADERA: Conecte la toma de salida de

agua superior (1) al brazo de la regadera (2) con los accesorios apropiados. Para prevenir daño al acabado del brazo de la regadera, introduzca el extremo que

3

va hacia la pared del brazo de la regadera dentro del reborde (3) antes de atornillar el brazo en la conexión de la tubería vertical. Aplique cinta para plomero a los enrosques de la tubería. No apriete demasiado la cabeza de la regadera.

B.

58065: Para combinar las dos regaderas, oprima la regadera de mano en la cabeza de la regadera

Si la cabeza de la regadera se mueve cuando retira la regadera manual, apriete a mano la

Para cambiar los modos de rocío de la regadera, mueva la palanca (3) de izquierda a derecha al

58045

4

2

1

3

58065

4

3

58045: Para combinar las dos regaderas, inserte la lengüeta superior (1) en la regadera de mano

en la muesca (2) de la cabeza de la regadera. Oprima la regadera de mano en la cabeza de la regadera hasta que las dos partes encajen y queden juntas.

hasta que las dos partes encajen y queden juntas. A continuación, tire hacia abajo la regadera de mano hasta que quede fija con la cabeza de la regadera.

conexión entre la cabeza de la regadera y el brazo de la regadera.

ajuste deseado. Gire la perilla (4) (para cambiar el flujo de agua para de la regadera, o por la cabeza de la regadera y regadera manual o sólo por la regadera manual.

que salga sólo por la cabeza

4

Instalación de las Series 13 / 14

Showerhead and Tub Spout Installation

2

PARA LA INSTALACIÓN DEL SURTIDOR DE LA BAÑERA: Reﬁérase a las instrucciones para la

instalación suministradas con su surtidor. No conecte los surtidores para las instalaciones en las superﬁcies horizontales en las válvulas dentro de las paredes. No use las regaderas de mano en vez de un surtidor de bañera conectado a una válvula de bañera/regadera. No use la tubería PEX como tubería entre la válvula y el surtidor de la bañera.

C-1

1

2

Instalación deslizable

El tubo de cobre (1) debe ser de1/2” de cobre nominal. Importante: Si es necesario cortar el tubo de cobre, el extremo debe biselarse que quede libre de rebabas para prevenir cortar o mellar el aro O dentro del tubo de cobre. Deslice el surtidor sobre el tubo de cobre al ras con la bañera o la superﬁcie de la pared acabada. Apriete el tornillo de ajuste (2), pero no apriete demasiado.

C-2

C-3

Instalación de la tubería de Hierro

IInstale una entrerrosca de tubo enroscado de 1/2” (13 mm) (1) para extenderse por delante de la pared acabada. Aplique cinta para plomero a las roscas en la entrerrosca de tubo y atornille el surtidor de la bañera.

1

Instalación de Soldadura de Cobre

1

3

2

Quite el aro O (1) del adaptador (2). Suelde el adaptador al tubo asegurando de mantener la soldadura lejos de las muesca del aro O. AVISO: NO SE PERMITE SOLDAR EN EL DIAMETRO EXTERIOR DEL ADAPTADOR ADJUNTO A LA MUESCA DEL ARO O. Corte el tubo (3) y coloque otra vez el aro O en la muesca del adaptador de latón. Atornille la bañera/surtidor al adaptador, asegurando no dañar e apriete a mano bien hasta que el surtidor quede

ﬁrmemente contra la pared acabada y no quede ﬂojo detrás de la pared.

l aro O, y

5

Instalación de las Series 13 / 14

El Ajuste del Tope que Limita la Rotación

3

Más Caliente

Disco

Unidad del Vástago

Tope de Limite de Girar

IMPORTANTE:

El Ajuste del Tope que Limita la Rotación se usa para limitar la cantidad de agua caliente disponible de manera que, si ajustado apropiadamente, el usuario no se quemará si la manija se gira accidentalmente completamente a “hot” (“caliente”) cuando una persona se está duchando o llenando la bañera. La primera posición permite la cantidad MÍNIMA de agua caliente mixta con la fría en el sistema. En la primera posición el agua estará lo más fría posible cuando la manija se gira completamente a caliente. Mientras que mueve el Ajuste del Tope que Limita la Rotación en dirección contrario a las manecillas del reloj, progresivamente aumentará el agua caliente en la mezcla más y más. La última posición a la izquierda es la de mayor cantidad de agua caliente en la mezcla, y tiene el mayor riesgo de lesión por quemadura si alguien accidentalmente abre la manija de la válvula completamente a la posición caliente mientras que se baña o llena la bañera.

ADVERTENCIA: En algunos casos, ajustar el Ajuste del Tope que Limita la Rotación en la posición más caliente (completamente en el sentido contrario a la dirección de las manecillas del reloj) puede resultar en lesión por quemadura. Es necesario ajustar el Tope que Limita la Rotación de manera que el agua que sale de la válvula no queme o escalde al usuario cuando la manija de la válvula se gira al lado caliente.

De acuerdo con la mayoría de los estándares de la industria, la temperatura máxima permisible del agua que sale es 120°F (Sus códigos locales de plomería pueden requerir una temperatura de agua menor de 120°F).

El Tope que Limita la Rotación puede requerir el ajuste estacional si la temperatura del agua cambia. Por ejemplo, durante el

invierno, la temperatura del agua fría es más fría que durante el verano resultando en temperaturas variadas en el agua de salida. Una temperatura de agua para un baño o ducha confortable típicamente es entre 90°F - 110°F.

Deje que el agua corra de manera que el agua fría esté lo más fría posible y la caliente esté lo más caliente posible. Coloque la manija en la espiga (vea la página 7, paso 4C) y gire la manija en dirección contraria a las manecillas del reloj hasta que la manija pare.

Coloque el termómetro en un vaso plástico y sosténgalo bajo el chorro de agua. Si la temperatura de agua está por encima de 120°F el tope que limita la rotación debe ajustarse otra vez moviéndolo en sentido de las manecillas del reloj para reducir la temperatura del agua de salida de la válvula a menos de 120°F o para que cumpla con los requisitos de sus códigos locales de plomería.

Para ajustar la temperatura del agua que sale de la válvula, hale el disco otra vez a la posición donde se puede remover el Tope del Límite Rotacional y reajuste el engranaje de los dientes a la posición para la temperatura deseada. Al mover en dirección de las manecillas del reloj reducirá la temperatura del agua de salida, y al contrario aumentará la temperatura del agua de salida. El cambio de temperatura por cada diente (muesca) puede ser de 4°F-16°F dependiendo de la condición del agua de entrada. Si es necesa Presione el disco hasta que está asentado completamente. ADVERTENCIA: Si no rein-

stala el Disco después de hacer el ajuste del Tope del Límite Rotacional pudiera escaldarse con agua demasiado caliente.

ASEGÚRESE QUE EL AGUA FRÍA FLUYA DE LA VÁLVULA PRIMERO. ASEGÚRESE QUE EL AGUA QUE FLUYE DE LA VÁLVULA EN LA POSICIÓN MÁS CALIENTE POSIBLE NO EXCEDA 120°F O EL MÁXIMO PERMITIDO POR SUS CÓDIGOS LOCALES DE PLOMERÍA.

6

Posición Primera

rio repítalo.

Instalación Final

4

Instalación de las Series 13 / 14

A.

4

3

4

2

1

Deslice el aro O (1) sobre el cartucho y la tuerca tapa (2). El aro O, el cual funciona como un separador para estabilizar la manga, debe quedar apoyado en la tuerca tapa.

Si su modelo requiere un separador (3), insértelo en la manga (4) y empújelo hacia el frente. Deslice la manga sobre el cartucho, el cuerpo de la pieza y el aro O.

C.

B.

4

5

2

1

La instalación de la roseta para los modelos T14053, T14253 y T14453.

6

5

9

7

8

3

2

3

1

una llave Allen para ﬁjar el tornillo

1

de ajuste (1). Insertar el botón obturador (3) (si su modelo tiene uno) en el agujero de tornillo de ajuste.

Fije la roseta con orificio (1) y la placa de atrás (2) (si su modelo tiene una) al soporte (3) usando los 2 tornillos suministrados (4). No apriete demasiado los tornillos de la roseta.

Si está instalando the Cassidy Modelos T14097, T14297 & T14497:

Gira la tapa(5) en la cubierta de orificio(1).

Para los modelos T14053, T14253 y T14453: Instale el soporte (5) sobre el cuerpo

del cartucho usando los 2 tornillos incluidos (6). Instale la chapa de base (7) colocándola sobre el soporte como se muestra y girándola para que encaje enlas muescas (8). Fije la chapa de base al soporte usando el tornillo de ajuste (9).

7

Instalación de la Serie 17

Instalación del Cartucho

1

A.

4

5

3

2

1

Cierre los suministros de agua. Quite la

cubierta (1), la tuerca tapa (2) y la tapa de prueba (3). Si no es para instalar en pared delgada, puede quitar el protector (4) de yeso completo. Si la pantalla (5) está en lugar, quite antes de instalar el cartucho.

C.

2

B.

1

2

3

Introduzca el adaptador (1) en la válvula. Asegúrese que el adaptador estén correctamente colocados dentro de los oriﬁcios en la base de la válvula. Fije el adaptador con el tornillo (2) suministrado con el adaptador. Quite el retenedor (3) del adaptador.

Instalación de Espalda a Espalda

2

1

4

3

5

Gire el cartucho (1) de manera que las palabras ‘HOT SIDE’ (LADO CALIENTE) (2) aparezcan en la izquierda. Introduzca el cartucho en la válvula. Asegúrese que la guía (3) en el cartucho esté totalmente encajada en la muesca del cuerpo de latón (4). Deslice la tuerca tapa (5) sobre el cartucho y enrosque en el cuerpo de la válvula. Apriete a mano bien.

Instalación Normal (No serequerá cambios)

Instalación Invertido

3

Fría

1

Caliente

En las instalaciones dorso con dorso (el agua caliente en la derecha y la fría en la izquierda): Gire el cartucho (1) de manera que las palabras “HOT SIDE” (LADO CALIENTE) (2) aparezcan en la derecha. Instale el cartucho asegurando que la guía quede totalmente encajada en la muesca de la pieza de latón. Deslice la tuerca tapa (3) sobre el cartucho y enrosque en el cuerpo de la válvula. Apriete a mano bien.

8

Instalación de la Serie 17

Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera

2

PARA LAS INSTALACIONES DE LAS CABEZAS

A.

2

4

1

DE REGADERA: Conecte la toma de salida de

agua superior (1) al brazo de la regadera (2) con los accesorios apropiados. Para prevenir daño al acabado del brazo de la regadera, introduzca el extremo que

3

va hacia la pared del brazo de la regadera dentro del reborde (3) antes de atornillar el brazo en la conexión de la tubería vertical. Aplique cinta para plomero a los enrosques a de la tubería. No apriete demasiado la cabeza de la regadera.

B.

58065: Para combinar las dos regaderas, oprima la regadera de mano en la cabeza de la regadera

Si la cabeza de la regadera se mueve cuando retira la regadera manual, apriete a mano la

Para cambiar los modos de rocío de la regadera, mueva la palanca (3) de izquierda a derecha al

58045

4

2

1

3

58065

4

3

58045: Para combinar las dos regaderas, inserte la lengüeta superior (1) en la regadera de mano

en la muesca (2) de la cabeza de la regadera. Oprima la regadera de mano en la cabeza de la regadera hasta que las dos partes encajen y queden juntas.

hasta que las dos partes encajen y queden juntas. A continuación, tire hacia abajo la regadera de mano hasta que quede fija con la cabeza de la regadera.

conexión entre la cabeza de la regadera y el brazo de la regadera.

ajuste deseado. Gire la perilla (4) (para cambiar el flujo de agua para de la regadera, o por la cabeza de la regadera y regadera manual o sólo por la regadera manual.

que salga sólo por la cabeza

9

Instalación de la Serie 17

Showerhead and Tub Spout Installation

2

PARA LA INSTALACIÓN DEL SURTIDOR DE LA BAÑERA: Reﬁérase a las instrucciones para la

instalación suministradas con su surtidor. No conecte los surtidores para las instalaciones en las superﬁcies horizontales en las válvulas dentro de las paredes. No use las regaderas de mano en vez de un surtidor de bañera conectado a una válvula de bañera/regadera. No use la tubería PEX como tubería entre la válvula y el surtidor de la bañera.

C-1

1

2

Instalación deslizable

El tubo de cobre (1) debe ser de1/2” de cobre nominal. Importante: Si es necesario cortar el tubo de cobre, el extremo debe biselarse que quede libre de rebabas para prevenir cortar o mellar el aro O dentro del tubo de cobre. Deslice el surtidor sobre el tubo de cobre al ras con la bañera o la superﬁcie de la pared acabada. Apriete el tornillo de ajuste (2), pero no apriete demasiado.

C-2

C-3

Instalación de la tubería de Hierro

IInstale una entrerrosca de tubo enroscado de 1/2” (13 mm) (1) para extenderse por delante de la pared acabada. Aplique cinta para plomero a las roscas en la entrerrosca de tubo y atornille el surtidor de la bañera.

1

Instalación de Soldadura de Cobre

1

3

2

Quite el aro O (1) del adaptador (2). Suelde el adaptador al tubo asegurando de mantener la soldadura lejos de las muesca del aro O. AVISO: NO SE PERMITE SOLDAR EN EL DIAMETRO EXTERIOR DEL ADAPTADOR ADJUNTO A LA MUESCA DEL ARO O. Corte el tubo (3) y coloque otra vez el aro O en la muesca del adaptador de latón. Atornille la bañera/surtidor al adaptador, asegurando no dañar apriete a mano bien hasta que el surtidor quede

ﬁrmemente contra la pared acabada y no quede ﬂojo detrás de la pared.

el aro O, y

10

Instalación Final

3

Instalación de la Serie 17

A.

2

1

3

Deslice el aro O (1) sobre el cartucho y la tuerca tapa (2). El aro O, el cual funciona como un separador para estabilizar la manga, debe quedar apoyado en la tuerca tapa. Deslice la manga (3) sobre el cartucho, el cuerpo de la pieza y el aro O.

C.

B.

4

5

2

1

3

La instalación de la roseta para los modelos T17053, T17253 y T17453.

elos T17053, T17253 y T17453.

6

5

9

7

8

1

Instale la manija de control del volumen (1) con la palanca hacia la derecha, luego gírela a la posición abierta. NO FIJE CON TORNILLO.

Fije la roseta con orificio (1) y la placa de atrás (2) (si su modelo tiene una) al soporte (3) usando los 2 tornillos suministrados (4). No apriete demasiado los tornillos de la roseta.

Si está instalando the Cassidy Modelos T17097, T17297 & T17497:

Gira la tapa(5) en la cubierta de orificio(1).

Para los modelos T17053, T17253 y T17453:

Instale el soporte (5) sobre el cuerpo del cartucho usando los 2 tornillos incluidos (6). Instale la chapa de base (7) colocándola sobre el soporte como se muestra y girándola para que encaje enlas muescas (8). Fije la chapa de base alsoporte usando el tornillo de ajuste (9).

11

Instalación de la Serie 17

Instalación y Ajuste del Tope que Limita la Rotación

4

A.

1

Instalación y Ajuste del Tope que Limita la Rotación Coloque la perilla para el control de la temperatura (1) en la manija para controlar el volumen y gire a la posición mixta (si se requiere). NO FIJE CON TORNILLO. Abra los suministros de agua; deje que el agua corra hasta que ambas, el agua caliente y la fría, estén lo más caliente/fría posible. Coloque el termómetro en un vaso plástico, y sostenga el vaso debajo del chorro de agua. Tome nota de la temperatura.

B.

1

Más Caliente

2

C-1

Más Fría

Si la temperatura del agua es más de 120°F, quite la perilla para el control de la temperatura (1) y gire el tope (2) en sentido de las manecillas del reloj un diente por cada

1

2

3

Fije la perilla para el control de la temperatura

(1) con un tornillo (2) coloque la perilla para el

control de cubierta (3) encima de perilla(1).

C-2

1

5

2

4

3

Fije la perilla para el control de la temperatura (1) con un tornillo (2) .Gancho (3) delantero coloque la perilla para el control de couverture (4) encima de perilla (1) antes de la participación parte trasera instantánea (5).

Si la ducha está bloqueado o restringido, puede resultar posiblemente quemadura o lesion （por ejemplo, cesa a contral la ducha）． Asegúrese salir ducha cuando encender otra vez

5

el flujo o instalar válvulas para evitar lesion posible.

4°F-6°F (aproximadamente) de cambio de temperatura. Si la temperatura del agua es más fría de lo deseado, gire el tope en sentido contrario de las manecillas del reloj.

IMPORTANTE: La primera posición del tope que limita la rotación (el pare) es aquella que limita más la rotación de la espiga y es la que está en la colocación máxima en sentido contrario a las manecillas del reloj. De acuerdo a los estándares de la industria, la temperatura máxima permitida del agua que sale de la válvula es 120º F. Esta temperatura puede variar en su área. Si el agua de entrada cambia de temperatura, se puede requerir el reajuste del tope que limita la rotación. Por ejemplo, durante el invierno, la temperatura del agua fría es más fría que durante el verano, esto puede resultar en temperaturas variadas de agua de entrada. La temperatura típica para un baño o ducha agradable es entre 90°–110° F.

12

Instalación del Cartucho

1

Instalación de la Serie 17T

A.

4

5

3

2

1

Cierre los suministros de agua. Retire la cubierta (1),

la tuerca tapa (2) y la tapa de prueba (3) del cuerpo. Coloque un balde o recipiente pequeño en la parte del frente del cuerpo de la válvula y lentamente abra el suministro de agua para eliminar cualquier residuo de las líneas de agua antes de instalar el cartucho. Cierre, de nuevo, el suministro de agua. Si no es para una instalación en pared delgada, puede quitar el protector de yeso completo (4). Si la rejilla o colador (5) está en su lugar, quítela antes de instalar el cartucho.

C.

B.

1

Gire el cartucho (1) de manera que la palabra “UP” (2) aparezca en la parte superior. La “H” debe estar en el lado caliente y la “C” debe estar en el lado frío. Agregue lubricante de silicón a las tres juntas tóricas (3) como se muestra más arriba para facilitar la instalación y la retirada del cartucho del cuerpo de la válvula. Inserte el cartucho en el cuerpo de la válvula como se muestra. Asegúrese que las llaves en el cuerpo están totalmente engranadas en las ranuras en el cuerpo (4).

2

3

4

Instalación de Espalda a Espalda

1

Deslice la tuerca tapa (1) sobre el cartucho y enrosque en el cuerpo de la válvula. Apriete a mano bien.

13

2

Instalación Normal (No serequerá cambios)

Instalación Invertido

3

Fría

1

Caliente

Solo para las excepciones en instalaciones de dorso con dorso o en reverso (el agua calienten la derecha y fría en la izquierda): Gire el cartucho (1) de manera que la “H” está en el lado caliente y la “C” está en el lado frío y la palabra “UP” (2) aparece en la parte inferior. Agregue lubricante de silicón a las tres juntas tóricas (3) como se muestra más arriba para facilitar la instalación y la retirada del cartucho del cuerpo de la válvula. Inserte el cartucho en el cuerpo de la válvula como se muestra. Asegúrese que las llaves en el cuerpo están totalmente engranadas en las ranuras en el cuerpo de bronce (vea la página B). Deslice la tuerca tapa (3) sobre el cartucho y enrosque en el cuerpo. Apriete a mano bien.

Instalación de la Serie 17T

Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera

2

A.

2

1

3

PARA LA INSTALACIÓN DEL SURTIDOR DE LA BAÑERA: Reﬁérase a las instrucciones

para la instalación suministradas con su surtidor. No conecte los surtidores para las instalaciones en las superﬁcies horizontales en las válvulas dentro de las paredes. No use las regaderas de mano en vez de un surtidor de bañera conectado a una válvula de bañera/regadera. No use la tubería PEX como tubería entre la válvula y el surtidor de la bañera.

B-1

1

2

B-2

1

INSTALACIÓN DE LA REGADERA / DUCHA: Aplique cinta para plomero a las

roscas en ambos extremos del brazo de la regadera (1). Para prevenir daño al acabado del brazo de la regadera, inserte el extremo de la pared del brazo de la regadera en la brida de ésta (2) antes de enroscar el brazo en la conexión a la tubería interior.

Enrosque la regadera (3) en el brazo de la regadera.

No apriete la regadera demasiado.

Instalación deslizable

El tubo de cobre (1) debe ser de1/2" de cobre nominal. Importante: Si es necesario cortar el tubo de cobre, el extremo debe biselarse que quede libre de rebabas para prevenir cortar o mellar el aro O dentro del tubo de cobre. Deslice el surtidor sobre el tubo de cobre al ras con la bañera o la superﬁcie de la pared acabada. Apriete el tornillo de ajuste (2), pero no apriete demasiado.

Instalación de la tubería de Hierro

IInstale una entrerrosca de tubo enroscado de 1/2” (13 mm) (1) para extenderse por delante de la pared acabada. Aplique cinta para

plomero a las roscas en la entrerrosca de tubo

y atornille el surtidor de la bañera.

B-3

1

3

2

Instalación de Soldadura de Cobre

Quite el aro O (1) del adaptador (2). Suelde el adaptador al tubo asegurando de mantener la soldadura lejos de las muesca del aro O. AVISO: NO SE PERMITE SOLDAR EN EL DIAMETRO EXTERIOR DEL ADAPTADOR ADJUNTO A LA MUESCA DEL ARO O. Corte el tubo (3) y coloque otra vez el aro O en la muesca del adaptador de latón. Atornille la bañera/surtidor al adaptador, dañar el aro O, y apriete a mano bien hasta que el surtidor quede ﬁrmemente contra la pared acabada y no quede ﬂojo detrás de la pared.

14

asegurando no

Instalación Final

3

Instalación de la Serie 17T

A.

2

1

3

Deslice el aro O (1) sobre el cartucho y la tuerca tapa (2). El aro O, el cual funciona como un separador para estabilizar la manga, debe quedar apoyado en la tuerca tapa. Deslice la manga (3) sobre el cartucho, el cuerpo de la pieza y el aro O.

C.

B.

1

3

4

La instalación de la roseta para los modelos T17T053, T17T253 y T17T453.

6

9

8

2

5

7

8

1

23

Instale la manija de control de v con la palanca a la derecha, usando una llave Allen (2) de asegurar con el tornillo de presión (3).

Fije la roseta con oriﬁcio (1) al soporte (2) usando los 2 tornillos suministrados (3). No apriete demasiado los tornillos de la roseta.

Si está instalando the Cassidy Modelos

T17T097, T17T297 & T17T497: Gira la tapa (4)

en la cubierta de orificio (1).

Para los modelos T17T053, T17T253 y T17T453: Instale el soporte (5) sobre el

cuerpo del cartucho usando los 2 tornillos incluidos (6). Instale la chapa de base (7) colocándola sobre el soporte como se muestra y girándola para que encaje en las muescas (8). Fije la chapa de base al soporte usando el tornillo de ajuste (9).

15

Instalación de la Serie 17T

Instalación y Ajuste del Pomo de Temperatura El no hacerlo puede causar lesión.

4

1

6

5

¡Ajuste el tope del límite de temperatura!

Abra los suministros de agua; DEJE QUE CORRA EL AGUA CALIENTE Y FRÍA TOTALMENTE ABIERTA PARA ASEGURAR QUE EL AGUA ESTÁ FLUYENDO LO MÁS CALIENTE/FRÍA POSIBLE. Coloque un termómetro en un vaso plástico, y sostenga el vaso bajo un chorro de agua. Coloque la perilla de temperatura (1) en las ranuras (2), luego gire la perilla de temperatura hasta que logre su temperatura máxima deseada

Si la ducha está bloqueado o restringido, puede resultar posiblemente quemadura o lesion （por ejemplo, cesa a contral la ducha）． Asegúrese salir ducha cuando encender otra vez

5

el flujo o instalar válvulas para evitar lesion posible.

2

4

3

1

de salida (no más de 120° ó la temperatura más baja autorizada por su código local de plomería). Quite el pomo de la temperatura y colóquela otra vez en las ranuras (2), asegurándose que el pomo del tope del límite de la temperatura (3) pegue contra la manija del tope del límite del volumen (4) como se muestra. Fije el pomo de la temperatura usando un tornillo (5) y coloque la tapa (6) en el pom

o.

Limpieza y Cuidado de su Llave

4

3

Tenga cuidado al ir a limpiar este producto. Aunque su acabado es sumamente durable, puede ser afectado por agentes de limpieza o para pulir abrasivos. Para limpiar su llave, simplemente frótela con un trapo húmedo y luego séquela con una toalla suave.

¡ADVERTENCIA! No se puede usar SCRUBBING BUBBLES® BATHROOM CLEANER o LYSOL® BASIN TUB AND TILE CLEANER en las manijas transparentes. El uso

de estos productos pueden resultar en manijas rajados o severamente dañados. Si estos productos caen sobre la manija, séquelo inmediatamente con una toalla de algodón suave.

16

Mantenimiento de las Series 13 / 14

La llave tiene fugas de agua en la salida de tina/cabeza deregadera–

CIERRE LOS SUMINISTROS DE AGUA. Reemplace Asientos y Resortes–Equipo de Reparaciones RP4993 Veriﬁca el condición de los anillos “O” más bajo y repongalos si será necesario RP14414. Vea Sugerencias Utiles 1, 2, y 3.

Si la fuga de agua persiste–

CIERRE LOS SUMINISTROS DE AGUA. Reemplace el ensamble de Tapón Equipo de Reparaciones RP46070 o cartucho de válvula RP46074. Vea Sugerencia Utiles 1, 2, 3, 4 y 5.

Mantenimiento de la Serie 17

No se puede mantener temperatura de agua constante:

Reemplace ensamble de caja con RP46071 o sigue los instrucciones en Sugerencias Utiles 1, 2, 3, 4 y 5.

La llave tiene fugas de agua en la salida de tina/cabeza deregadera–

CIERRE LOS SUMINISTROS DE AGUA.

Reemplace RP46463 o RP32104

Vea Sugerencia Utiles 1, 2, 3, y 4.

Sugerencia Utiles:

1. Antes de remover el ensamble del cartucho de la válvula para hacerle cualquier servicio, fíjese en

la posición del tope del límite rotacional ubicado en

la tapa. Siempre se debe reponer el ensamble de cartucho de válvula en el mismo posición. TENGA CUIDADO después de cumplir el instalación dele vuelta a la válvula para asegurar que AGUA FRIA SALGA PRIMERO.

2. Para quitar el cartucho de válvula del cuerpo, cierre los suministros de agua y quite el maneral y bonete. No se debe quitar el cartucho de válvula del cuerpo con atornillador. Ponga el maneral encima el vástago y giralo en el sentido contrario al de las agujas del reloj aproximado 1/4 vuelta. Levanta el ca

3. Para quitar los asientos y resortes. a. Para de las series 13 y 14: quite el cartucho de válvula, (vea arriba). Separa ensamble de botón

de ensamble de caja girando el botón 90 en el

cartucho de la válvula

rtucho de válvula aguera el cuerpo.

o

Mantenimiento de la Serie 17T

No recibe más de un goteo de agua:

Ambas líneas de suministro de agua, la caliente y la fría, deben estar presurizadas. Si sólo un lado está presurizado, el sistema no permitirá el ﬂujo adecuado de agua.

Si la llave tiene fugas desde la regadera / ducha: Retire la cabeza de la regadera luego, cierre y abra el ﬂujo de agua y veriﬁque si el cartucho tiene alguna fuga o si la regadera está escurriéndose lentamente (si el agua drena lentamente, puede ser necesario limpiar la cabeza de la regadera).

Si la ﬁltración o fuga persiste - CIERRE LOS SUMINISTROS DE AGUA Cambie el cartucho - RP47201.

No se puede establecer o mantener la temperatura del agua mixta:

CIERRE LOS SUMINISTROS DE AGUA. Retire el ensamble de la manija, la manga, y la tuerca tapa. Asegúrese que la marca “H” en el cartucho quede alineada con la entrada de agua caliente y la marca “C”, en el cartucho, quede alineada con la entrada

sentido contrario al de las agujas del reloj.

b.Para de las series 17:

Separa ensambles de botón y caja. Quite los

asientos y resortes y ponga los asientos y

resortes nuevos. Ponga primero el diámetro mas grande del resorte adentro la bolsa del asiento y luego apreta el remate ahusado del sello hacia arriba el resorte. Reensembla el cartucho de válvula y repongalo en el cuerpo siguendo los instrucciones en nota 1 arriba.

4. Si la agua en su area contiene cal, orín, arena o otros contaminamientos, su válvula de equilibrio de presión requerá inspecciones periódico. La frequencía de los inspecciones depende en el tamaño de contaminamientos en la agua. Para inspectar el cartucho, quite el cartucho, sigue los pasos apuntado en nota 1 arriba. Dele vuelta al válvula hasta el posición completamente mixto y sacude el cartucho riguroso. Si hay traqueteo, funciona el unidad y se puede reinstalar siguendo nota 1 de arriba. Si no hay traqueteo, reemplace el ensamble de caja.

5. Presione el disco hasta que está asentado completamente. detalles.

del agua fría al cuerpo de la válvula. El cartucho termostático no puede funcionar si las entradas de agua fría y caliente están invertidas.

Flujo bajo: el ﬂujo bajo puede ser por causa de

obstrucciones en los ﬁltros dentro del cartucho termostático. Para limpiar las rejillas o ﬁltros del agua caliente y fría en el cartucho, siga los siguientes pasos:

1. CIERRE LOS SUMINISTROS DE AGUA.

2. Retire el ensamble de la manija.

3. Desenrosque la parte hexagonal del cartucho.

4. Limpie cuidadosamente los residuos de los ﬁltros bajo el chorro de agua. Si los residuos son difíciles de eliminar, entonces deje los

ﬁltros remojando durante la noche en una solución del 50% de agua y 50% de vinagre.

5. Vuela a ensamblar el cartucho.

6. Vuelva a colocar la manija.

7 Abra el ﬂujo de agua otra vez.

8. Restablezca el tope del límite antes de utilizar la válvula.

17

Vea la página 6 para más

Hoja resumen de referencia para el cartucho

Unidades enviadas en

Marcha de 2006 y después.

MultiChoice® 13/14

Bastidor más Largo Ubicado más Abajo

Gris

Blancuzco

Ordene el Repuesto RP46074

para cambiar el cartucho.

Unidades enviadas antes de

Marcha de 2006.

Viejo

Monitor® 1300/1400

Más corto Más abajo Bastidor

Blanco

Azul o

Blancuzco

Ordene el Repuesto RP19804

para cambiar el cartucho.

Los cartuchos del reem-

plazo enviaron en julio de

2006 y después.

Nuevo

Monitor® 1300/1400

Más corto Más abajo Bastidor

Blanco

Azul

Ordene el Repuesto RP19804

para cambiar el cartucho.

17

Tapa Gris Superior

Muesca V

Adaptador

Más corto Tapa

Ordene el Repuesto RP46463

para cambiar el cartucho.

17T

Bronce

Negro

1700

Tapa Blanca Superior

No

Applicable

Muesca Cuadrada

Lengüeta más Larga

Ordene el Repuesto RP32104

para cambiar el cartucho.

No

Applicable

No ajusta

Ordene el Repuesto RP47201

para cambiar el cartucho.

18

Instructions d’installation Finition de la soupape MultiChoice

®

U

®

ASME A112.18.1 / CSA B125.1

ASSE 1016 (Type -P- or -T-)

Inscrivez le numéro de modèle ici.

P

C

®

Guide d’utilisation

13, 14, 17 et 17T Séries

Articles dont vous pouvez avoir besoin:

Table des matières

Garanties ............................................................................ Page 2

Instructions d’installation - Séries 13 et 14 ......................... Pages 3 - 7

Instructions d’installation – Série 17 ................................... Pages 8 - 12

Instructions d’installation – Série 17T ................................. Pages 13 - 16

Maintenance ....................................................................... Pages 16 - 17

Fiche de référence sommaire de la cartouche ................... Page 18

Pièces de rechange ............................................................ Pages 19 - 61

Ce robinet satisfait aux exigences des normes ASME A112.18.1/CSA B125.1 et ASSE 1016 (Type -P- or -T-) ATTENTION: L’installateur doit régler l’appareil

pour que la température maximale de l’eau chaude soit sans danger. Toute modiﬁcation des réglage peut entraîner une élévation de la température à la sorite du robinet au delà de la température sans danger et pourrait causer un échaudage.

AVIS À L’INSTALLATEUR : ATTENTION! – En qualité d’installateur, vous êtes tenu d’INSTALLER et de RÉGLER ce robinet conformément aux instructions. Ce robinet ne

s’adapte pas automatiquement aux ﬂuctuations

de la température de l’eau d’alimentation. Par conséquent, il faut régler la butée limitatrice de température ou le bouton de température au moment de l’installation et il peut être nécessaire de faire de nouveaux réglages par

la suite en raison des ﬂuctuations saisonnières

de la température de l’eau. VOUS DEVEZ informer le propriétaire ou l’utilisateur de cette exigence. En cas de doute quant à la marche à suivre pour faire ces réglages, veuillez consulter page 6 (Séries 13 et 14), page 12 (Série 17) ou page 16 (Série 17T) si un doute persiste, et si cette incertitude persiste, appelez-nous au 1-800-345-DELTA.

Après avoir terminé l’installation et le réglage, vous devez inscrire, sur l’étiquette de mise en garde fournie, votre nom, le nom de votre entreprise et la

ou les surpasse.

date à laquelle vous avez réglé la butée limitatrice de température ou le bouton de température, puis ﬁxer l’étiquette à l’endos de la porte de la coiffeuse. Vous devez également ﬁxer l’étiquette d’avertissement au chauffe-eau. Veuillez laisser ce

feuillet d’instructions au propriétaire ou à l’utilisateur pour qu’il puisse le consulter au besoin. MISE EN GARDE – Ce robinet thermostatique à équilibrage de pression pour baignoire est conçu pour limiter les effets des ﬂuctuations de température de l’eau causées par les variations de la pression d’alimentation attribuables au fonctionnement d’un lave-vaisselle, d’une machine à laver, d’un cabinet d’aisances ou d’un autre appareil qui consomme de l’eau. Il peut ne pas protéger l’utilisateur contre l’échaudage en cas de défectuosité d’un autre dispositif de régulation de la température, si le réglage de la butée limitatrice de haute température ou du bouton de température est mauvais, si la température de l’eau chaude a été modiﬁée après que les réglages ont été effectués ou si la température de l’eau d’alimentation a changé en raison du changement de saison. MISE EN GARDE – N’installez pas de dispositif d’arrêt sur une sortie quelconque de ce robinet. En interrompant l’écoulement de l’eau, ce dispositif peut empêcher le robinet d’équilibrer les pressions d’eau chaude et d’eau froide.

51975 Rev. K

1

6/28/12

Garantie à vie limitée des robinets et de leurs finis

Toutes les pièces et les finis du robinet Delta® sont protégés contre les défectuosités de matériau et les vices de fabrication par une garantie qui est consentie au premier acheteur et qui demeure valide tant que celui-ci demeure propriétaire de sa maison. Delta recommande de faire appel à un plombier compétent pour l'installation et la réparation du robinet.

Pendant la période de garantie, Delta remplacera GRATUITEMENT toute pièce ou tout fini, présentant une défectuosité de matériau ou un vice de fabrication pour autant que l'appareil ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange, veuillez communiquer par téléphone au numéro 1-800-345-DELTA (aux États-Unis ou au Canada) et par écrit à l'une des adresses suivantes :

Aux États-Unis

Delta Faucet Company Product Service 55 E. 111th Street Indianapolis, IN 46280

Au Canada

Masco Canada Limited, Plumbing Group 350 South Edgeware Road, St. Thomas, Ontario, Canada

La présente garantie s'applique au remplacement de toutes les pièces défectueuses, y compris le fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D'OEUVRE ET (OU) LES DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LA RÉPARATION OU DU REMPLACEMENT D'UN ÉLÉMENT AINSI QUE LES PERTES OU DOMMAGES DE TOUTE

N5P 4L1

AUTRE NATURE NE SONT PAS COUVERTS PAR LA GARANTIE. Toute réclamation en vertu de la présente garantie doit être adressée à Delta, accompagnée de la preuve d'achat (original de la facture) du premier acheteur. CETTE GARANTIE EST LA SEULE OFFERTE PAR DELTA FAUCET COMPANY OU DELTA FAUCET CANADA, SELON LE CAS. ELLE EXCLUT TOUTE AUTRE GARANTIE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE.

Les robinets installés dans un établissement industriel ou commercial ou dans une place d'affaires sont protégés par une grantie étandue de cinq ans qui prend effet à compter de la date d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques présente garantie. La présente garantie s'applique à tous les robinets Delta® fabriqués après le 1er janvier 1995.

Dans les États ou les provinces où il est interdit d'exclure ou de limiter les responsabilités à l'égard des dommages indirects ou fortuits, les exclusions et les limites susmentionnées ne s'appliquent pas. Les dommages résultant d'une mauvaise utilisation, d'une utilisation abusive de la négligence ou de l'utilisation de pièces autres que des pièces d'origine Delta® RENDENT LA GARANTIE NULLE ET SANS EFFET.

La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de résidence. Elle ne s'applique qu'aux robinets Delta® installés aux États-Unis, au Canada et au Mexique.

à celle de la

Garantie Limitée sur les Robinets Ultra-Robustes Delta de la Série HDF

Toutes les pièces des robinets ultra-robustes Delta de la série HDF sont protégées contre les défectuosités du matériau et les vices de conception par une garantie qui est consentie au premier acheteur pour une période de cinq (5) ans. Cette garantie entre en vigueur à compter de la date d’achat indiquée sur le reçu de l’acheteur.

Pendant la période de garantie, Delta remplacera, SANS FRAIS, toute pièce présentant une défectuosité du matériau et (ou) un vice de fabrication pour autant que l’appareil ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange, veuillez communiquer avec le distributeur ou le concessionnaire de votre région dont le nom ﬁgure dans l’annuaire téléphonique ou retourner la pièce défectueuse accompagnée du reçu de l’acheteur à notre usine, PORT PAYÉ, à l’adresse indiquée. LA PRÉSENTE GARANTIE EST LA SEULE GARANTIE IMPLICITE OFFERTE PAR DELTA. TOUTE RÉCLAMATION EN VERTU DE CETTE GARANTIE DOIT ÊTRE FAITE AU COURS DE LA PÉRIODE DE CINQ ANS SUSMENTIONNÉE. TOUTE GARANTIE IMPLICITE, Y COMPRIS LA GARANTIE

www.deltafaucet.com

IMPLICITE DE QUALITÉ MARCHANDE OU D’ADÉQUATION DU PRODUIT AVEC UN USAGE PARTICULIER, EST LIMITÉE À LA DURÉE DE LA PRÉSENTE GARANTIE. LES FRAIS DE MAIN-D’OEUVRE ET (OU) LES DOMMAGES PROVOQUÉS AU COURS DE L’INSTALLATION, DE LA RÉPARATION OU DU REMPLACEMENT D’UN ÉLÉMENT AINSI QUE LES PERTES OU LES DOMMAGES INDIRECTS EN RÉSULTANT NE SONT PAS COUVERTS PAR CETTE GARANTIE.

Là où il est interdit de limiter la durée de la garantie implicite ou les responsabilités à l’égard des dommages indirects, les exclusions et les limites susmentionnées ne s’appliquent pas.

La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de résidence.

Les dommages résultant d’une mauvaise utilisation, d’une utilisation abusive, de la négligence, d’un accident, d’une mauvaise installation, du non respect de nos instructions ou de l’utilisation de pièces de rechange autres que des pièces d’origine Delta ne sont pas couverts par la garantie.

2

Installation de la cartouche

1

Installation – Séries 13 et 14

A.

4

5

3

2

1

Interrompez l’arrivée d’eau. Enlevez le

couvercle (1), l’écrou à portée sphérique (2) et le capuchon d’essai (3) du corps. Si vous n’installez pas l’appareil dans une paroi mince, vous pouvez retirer le protecteur (4) complètement. Si l’écran (5) est en place, enlevez avant d’installer la cartouche.

Installation dos à dos

Installation normale (Non modiﬁée)

B.

2

4

1

Tournez la cartouche (1) de sorte que la mention « hot side » (2) se trouve du côté gauche. Introduisez la cartouche dans le corps de la soupape comme le montre la ﬁgure. Assurez-vous que les tubes et les joints toriques (3) de la cartouche sont bien calés à la base du corps. Assurez-vous que les ergots sur le corps sont parfaitement engagés dans les rainures du corps (4).

3

4

C.

Installation Inversée

Eau Froides

Eau Chaude

Dans le cas d’une installation dos à dos ou inversée (eau chaude à droite et eau froide à gauche), introduisez la cartouche de sorte que la mention « hot side » se trouve du côté droit. S’il ne s’agit pas d’une installation dos à dos ou inversée, sautez la présente étape et passez à l’étape 1C.

1

Faites glisser l’écrou à portée sphérique (1) sur la cartouche et vissez-le sur le corps. Serrez à la main fermement.

3

Installation – Séries 13 et 14

Installation de la pomme de douche et du bec de baignoire

2

INSTALLATION DE LA POMME DE DOUCHE :

A.

2

4

1

Raccordez la sortie supérieure (1) au tuyau d’alimentation de la pomme de douche (2) à l’aide des raccords appropriés. Pour éviter d’abîmer le ﬁni du tuyau de la pomme de douche, introduisez le côté «

3

mur » de celui-ci dans la collerette (3) avant de le visser dans le raccord du tuyau vertical. Appliquez du ruban de plomberie sur les ﬁlets. Vissez la pomme de douche (4) sur le tuyau. Appliquez du ruban de plomberie sur les ﬁlets. Prenez garde de serrer la pomme de douche excessivement.

B.

58065:

58045

4

2

1

3

58065

4

3

58045:

Pour combiner les deux douches, introduisez la patte supérieure (1) de la douche à main dans la rainure (2) de la pomme de douche. Poussez la douche à main dans la pomme de douche jusqu’à ce que les deux éléments se bloquent ensemble et deviennent solidaires.

Pour combiner les deux douches, poussez la douche à main dans la pomme de douche,

tirez ensuite sur la douche à main pour la verrouiller avec la pomme de douche. Si la pomme de douche bouge pendant que vous retirez la douche à main, serrez le raccord

entre la pomme de douche et le bras de douche à la main. Pour changer le mode de pulvérisation, tournez la manette (3) vers la gauche ou la droite selon

le réglage désiré. Utilisez le bouton (4) pour sélectionner et douche à main ou douche à main seulement.

les modes douche seulement, douche

4

Installation – Séries 13 et 14

Showerhead and Tub Spout Installation

2

INSTALLATION DU BEC DE BAIGNOIRE :

Consultez les instructions d’installation fournies avec le bec. Ne raccordez pas à une soupape murale à un bec conçu pour être monté sur une plage. Ne raccordez pas une douche à main à la sortie d’un robinet de baignoire-douche prévue pour un bec de baignoire.

N’utilisez pas de tube PEX pour raccorder le bec.

C-1

C-2

C-3

Installation d’un bec coulissant

Le tube de cuivre (1) doit avoir un diamètre nominal de1/2 po. Important : Si vous devez

2

1

3

2

couper le tube de cuivre, chanfreinez son extrémité de sorte qu’elle ne risque pas d’endommager le joint torique à l’intérieur du bec. Faites glisser le bec sur le tube de cuivre de sorte qu’il s’appuie contre la surface ﬁnie de la baignoire ou du mur. Serrez la vis de calage (2), mais prenez garde de la serrer excessivement.

Installation à l’aide d’un tuyau de fer

Installez le manchon ﬁleté (1) 1/2 po (13 mm) de

manière que sa saillie par rapport à la surface

ﬁnie du mur. Appliquez du ruban de plomberie sur les ﬁlets du manchon et ﬁxez celui-ci au bec de

baignoire en vissant.

Installation à l’aide d’un tuyau de cuivre brasé

Retirez le joint torique (1) de l’adaptateur (2). Brasez l’adaptateur au tube en prenant garde d’échapper du métal d’apport dans la rainure pour le joint torique. ATTENTION : IL NE DOIT PAS Y AVOIR DE MÉTAL D’APPORT SUR LA CIRCONFÉRENCE EXTÉRIEURE DE L’ADAPTATEUR PRÈS DE LA RAINURE POUR LE JOINT TORIQUE. Coupez le tube (3) et remettez le joint torique en place dans la raInure de l’adaptateur en laiton. Vissez le bec de baignoire sur l’adaptateur et prenant garde d’abîmer le joint torique. Serrez le bec à la main jusqu’à ce qu’il s’appuie solidement contre la surface ﬁnie de la paroi et qu’il n’y ait plus de jeu derrière le mur.

5

Installation – Séries 13 et 14

Réglage de la butée anti-échaudage

3

Plus chaude

Disque

Obturateurs

Butée anti-échaudage

1ère Position

IMPORTANT :

La butée antiéchaudage sert à limiter la quantité d’eau chaude disponible de sorte que l’utilisateur ne risque pas d’être ébouillanté si la manette est amenée à l’extrémité de la plage du côté « Eau chaude » par inadvertance alors que quelqu’un se trouve sous la douche ou dans la baignoire. La première position est celle qui laisse passer le MOINS d’eau chaude à mélanger avec l’eau froide. À la première position, l’eau est aussi froide que possible alors que la manette se trouve à l’extrémité de la plage du côté « Eau chaude ». En tournant la butée antiéchaudage, vous ajoutez progressivement de plus en plus d’eau chaude au mélange. La dernière position à gauche est celle qui laisse passer le plus d’eau chaude et le risque d’ébouillantage est plus élevé si quelqu’un amène la manette à l’extrémité de la plage du côté « Eau chaude » par inadvertance alors que quelqu’un d’autre se trouve sous la douche ou dans la baignoire.

MISE EN GARDE : Dans certains cas, l’ébouillantage est possible si la butée antiéchaudage se trouve à la position la plus chaude (à l’extrémité de la plage dans le sens antihoraire). Il faut régler la butée antiéchaudage de manière que l’eau s’écoulant du robinet ne puisse causer de brûlures à l’usager alors que la manette est à la position « Eau chaude ».

• Selon la plupart des normes en vigueur dans l’industrie, la température de l’eau à la sortie du

ne doit pas dépasser 120 °F (certains

robinet codes de plomberie peuvent prescrire une température inférieure à cette valeur).

• La butée antiéchaudage peut devoir être réglée à chaque saison si la température de l’eau d’alimentation change. Par exemple, la température de l’eau froide est plus basse

en hiver qu’en été, ce qui peut entraîner une variation de la température à la sortie du robinet. La température idéale pour la douche ou le bain se situe généralement entre 90 °F - 110 °F.

• Faites couler l’eau de sorte qu’elle soit aussi froide que possible et aussi chaude que possible. Placez ensuite la manette sur la tige (reportez-vous à la page 7, étape 4C) et tournez la manette dans le sens antihoraire jusqu’à l’extrémité de la plage.

• Placez un thermomètre dans un gobelet en plastique et mettez celui-ci sous le jet d’eau. Si la température de l’eau est supérieure à 120°F, tournez la butée antiéchaudage dans le sens horaire pour abaisser la température de l’eau à la sortie du robinet sous 120°F ou à une valeur conforme aux exigences du code de plomberie de votre région.

• Pour régler la température de l’eau qui s’écoule de la soupape, amenez le disque dans une position où il est possible d’enlever la butée de température et engagez les dents dans les encoches qui correspondent à la température désirée. La température diminue dans le sens horaire et augmente dans le sens antihoraire. La variation de température est de 4 à 16 °F par cran, selon la température de l’eau d’alimentation. Refaites le réglage au besoin. Remettez le disque jusqu’à ce qu’entièrement assis.

MISE EN GARDE : Il y a risque d’ébouillantage si on omet de réinstaller le disque après avoir réglé la butée de température.

• ASSUREZ-VOUS QUE L’EAU FROIDE S’ÉCOULE DE LA SOU

ASSUREZ-VOUS QUE LA TEMPÉRATURE DE L’EAU NE PEUT DÉPASSER 120 °F OU LA VALEUR MAXIMALE AUTORISÉE PAR LE

CODE DE PLOMBERIE DE VOTRE RÉGION.

PAPE EN PREMIER.

6

Installation des pièces de ﬁnition

4

Installation – Séries 13 et 14

A.

4

3

4

2

1

Faites glisser le joint torique (1) sur la cartouche et l’écrou à portée sphérique (2). Le joint sert de pièce d’espacement et il stabilise le manchon; il doit se trouver derrière l’écrou à portée sphérique.

Si le modèle que vous installez nécessite une pièce d’espacement (3), introduisezla dans le manchon (4) et poussez-la vers l’avant. Faites glisser le manchon sur la cartouche, le corps et le joint torique.

C.

B.

4

5

2

1

Installation de la rosace pour les modèles T14053, T14253 et T14453.

6

5

9

7

8

3

2

3

1

Montez la manette (2) sur la tige et bloquez-la en place en serrant la vis de calage (1) avec une clé Allen.Bouton Insérer le bouchon (3) (si votre modèle a un) dans le trou de la vis de réglage.

Fixez la rosace (1) et la plaque arrière (2) (si le modèle que vous installez encomporte une) sur le support (3) à l’aide des 2 vis fournies (4). Prenez garde de serrerles vis de la rosace excessivement.Si vous installez Cassidy

Modèles T14097, T14297 & T14497:

Enfilez le couvercle (5) sur l'écusson (1).

Pour les modèles T14053, T14253 et T14453:

Montez la fixation (5) sur le corps de la cartouche à l’aide des 2 vis fournies (6). Installez la plaque de finition (7) en la plaçant sur la fixation comme le montre la figure et tournez-la pour bloquer les pattes (8). Fixez la plaque de finition à la fixation à l’aide de la vis de calage (9).

7

Installation – Série 17

Installation de la cartouche.

1

A.

4

5

3

2

1

Interrompez l’arrivée d’eau. Enlevez le

couvercle (1), l’écrou à portée sphérique (2) et le capuchon d’essai (3) du corps. Si vous n’installez pas l’appareil dans une paroi mince, vous pouvez retirer le protecteur (4) complètement. Si l’écran (5) est en place, enlevez avant d’installer la cartouche.

C.

2

B.

2

1

2

3

4

Introduisez l’adaptateur (1) dans le corps de la soupape. Assurez-vous que les joints toriques (2) sont positionnés correctement dans les trous à la base du corps. Fixez l’adaptateur avec la vis (3) se trouvant dans celui-ci. Retirez la pièce de retenue (4) de l’adaptateur.

Installation dos à dos

2

1

4

3

5

Tournez la cartouche (1) de sorte que la mention « HOT SIDE » (2) se trouve du côté gauche. Introduisez la cartouche dans le corps de la soupape. Assurez-vous que l’ergot (3) sur la cartouche est parfaitement engagé dans la rainure du corps en laiton (4). Faites glisser l’écrou à portée sphérique (5) sur la cartouche et vissez-le sur le corps. Serrez à la main fermement.

8

Installation normale (Non modiﬁée)

Installation Inversée

1

3

Eau Froides

Eau Chaude

Dans le cas d’une installation dos à dos ou inversée (eau chaude à droite et eau froide à gauche) : Tournez la cartouche (1) de sorte que la mention « HOT SIDE »(2) se trouve du côté droit. Installez la cartouche en vous assurant que l’ergot est parfaitement engagé dans la rainure du corps en laiton. Faites glisser l’écrou à portée sphérique (3) sur la cartouche et vissez-le sur le corps. Serrez à la main fermement.

Installation – Série 17

Installation de la pomme de douche et du bec de baignoire

2

INSTALLATION DE LA POMME DE DOUCHE :

A.

2

4

1

Raccordez la sortie supérieure (1) au tuyau d’alimentation de la pomme de douche (2) à l’aide des raccords appropriés. Pour éviter d’abîmer le ﬁni du tuyau de la pomme de douche, introduisez le côté «

3

mur » de celui-ci dans la collerette (3) avant de le visser dans le raccord du tuyau vertical. Appliquez du ruban de plomberie sur les ﬁlets. (4) sur le tuyau. Appliquez du ruban de plomberie sur les ﬁlets. Prenez garde de serrer la pomme de douche excessivement.

Vissez la pomme de douche

B.

58065:

58045

4

2

1

3

58065

4

3

58045:

Pour combiner les deux douches, introduisez la patte supérieure (1) de la douche à main dans la rainure (2) de la pomme de douche. Poussez la douche à main dans la pomme de douche jusqu’à ce que les deux éléments se bloquent ensemble et deviennent solidaires.

Pour combiner les deux douches, poussez la douche à main dans la pomme de douche,

tirez ensuite sur la douche à main pour la verrouiller avec la pomme de douche. Si la pomme de douche bouge pendant que vous retirez la douche à main, serrez le raccord

entre la pomme de douche et le bras de douche à la main. Pour changer le mode de pulvérisation, tournez la manette (3) vers la gauche ou la droite selon

le réglage désiré. Utilisez le bouton (4) pour sélectionner les modes douche et douche à main ou douche à main seulement.

seulement, douche

9

Installation – Séries 13 et 14

Showerhead and Tub Spout Installation

2

INSTALLATION DU BEC DE BAIGNOIRE :

Consultez les instructions d’installation fournies avec le bec. Ne raccordez pas à une soupape murale à un bec conçu pour être monté sur une plage. Ne raccordez pas une douche à main à la sortie d’un robinet de baignoire-douche prévue pour un bec de baignoire.

N’utilisez pas de tube PEX pour raccorder le bec.

C-1

C-2

C-3

Installation d’un bec coulissant

Le tube de cuivre (1) doit avoir un diamètre nominal de1/2 po. Important : Si vous devez

2

1

3

2

couper le tube de cuivre, chanfreinez son extrémité de sorte qu’elle ne risque pas d’endommager le joint torique à l’intérieur du bec. Faites glisser le bec sur le tube de cuivre de sorte qu’il s’appuie contre la surface ﬁnie de la baignoire ou du mur. Serrez la vis de calage (2), mais prenez garde de la serrer excessivement.

Installation à l’aide d’un tuyau de fer

Installez le manchon ﬁleté (1) 1/2 po (13 mm) de

manière que sa saillie par rapport à la surface

ﬁnie du mur. Appliquez du ruban de plomberie sur les ﬁlets du manchon et ﬁxez celui-ci au bec de

baignoire en vissant.

Installation à l’aide d’un tuyau de cuivre brasé

Retirez le joint torique (1) de l’adaptateur (2). Brasez l’adaptateur au tube en prenant garde d’échapper du métal d’apport dans la rainure pour le joint torique. ATTENTION : IL NE DOIT PAS Y AVOIR DE MÉTAL D’APPORT SUR LA CIRCONFÉRENCE EXTÉRIEURE DE L’ADAPTATEUR PRÈS DE LA RAINURE POUR LE JOINT TORIQUE. Coupez le tube (3) et remettez le joint torique en place dans la raInure de l’adaptateur en laiton. Vissez le bec de baignoire sur l’adaptateur et prenant garde d’abîmer le joint torique. Serrez le bec à la main jusqu’à ce qu’il s’appuie solidement contre la surface ﬁnie de la paroi et qu’il n’y ait plus de jeu derrière le mur.

10

Installation des pièces de ﬁnition

3

Installation – Série 17

A.

2

1

3

Faites glisser le joint torique (1) sur la cartouche et l’écrou à portée sphérique (2). Le joint sert de pièce d’espacement et il stabilise le manchon; il doit se trouver derrière l’écrou à portée sphérique. Faites glisser le manchon (3) sur la cartouche, le corps et le joint torique.

C.

B.

4

5

2

1

Installation de la rosace pour les

modèles T17053, T17253 et T17453.

6

5

9

7

8

3

8

1

Installez la manette de réglage de débit (1) de manière qu’elle pointe vers la droite, puis placez-la en position d’ouverture. NE LA FIXEZ PAS AVEC LA VIS.

Fixez la rosace (1) et la plaque arrière (2) (si le modèle que vous installez encomporte une) sur le support (3) à l’aide des 2 vis fournies (4). Prenez garde de serrerles vis de la rosace excessivement. Si vous installez Cassidy

Modèles T17097, T17297 & T17497:

Enfilez le couvercle (5) sur l'écusson (1).

Pour les modèles T17053, T17253 et T17453:

Montez la fixation (5) sur le corps de la cartouche à l’aide des 2 vis fournies (6). Installez la plaque de finition (7) en la plaçant sur la fixation comme le montre la figure et tournez-la pour bloquer les pattes (8). Fixez la plaque de finition à la fixation à l’aide de la vis de calage (9).

11

Installation – Série 17

Installation et réglage de la butée anti-échaudage

4

A.

1

Placez le bouton de réglage de température (1) sur la manette de réglage de débit et tournez-le jusqu’à la position de mélange (au besoin). NE LE FIXEZ PAS AVEC LA VIS. Rétablissez l’alimentation en eau. Laissez couler l’eau jusqu’à ce que l’eau froide soit aussi froide que possible et que l’eau chaude soit aussi chaude que possible. Mettez un thermomètre dans un gobelet en plastique, puis placez le gobelet sous le jet d’eau et attendez un peu. Notez la température de l’eau.

C-1

2

3

1

Fixez le bouton de réglage de température (1) avec la vis (2) et, en poussant fermement sur celuici, calez le couvercle (3) sur le bouton (1).

C-2

1

5

2

4

3

Fixez le bouton de réglage de température (1) avec la vis (2) et, accrocher avant ou poussant fermement sur calez le couvercle (3) sur bouton avant de engageant arrière bouton (1).

B.

1

Plus Chaud

2

Plus Froid

Si la température de l’eau sur le thermomètre est supérieure à 120 °F, retirez le bouton de réglage de température (1) et tournez la butée anti-échaudage (2) dans le sens horaire d’un cran par tranche de température d’environ 4 à 6 °F. Si l’eau n’est plus assez chaude, tournez la butée anti-échaudage dans le sens antihoraire.

IMPORTANT: La première position de la butée anti-échaudage est celle qui limite le plus la rotation de la tige; elle se trouve à l’extrémité de la plage dans le sens horaire. Selon les normes de l’industrie, la température maximale de l’eau à la sortie de la soupape ne doit pas dépasser 120 ° F. La température peut varier selon la région. Le réglage de la butée anti-échaudage peut être modiﬁé si la température de l’eau d’alimentation a changé. À titre d’exemple, la température de l’eau froide est plus basse en hiver, ce qui inﬂuence la température de l’eau à la sortie de la soupape. La température idéale de l’eau pour un bain ou une douche se situe entre 90 et 110 ° F.

La brûlure potentielle ou la blessure de choc thermique pourraient résulter du flux si la sortie à la douche est bloquée ou restreint (par exemple, le contrôle de pause sur

5

douche). Assurez-vous de diriger la douche loin de vous en reprenant le flux ou installer des valves de contrôle d'admission sur les deux conduites d'alimentation pour empêcher la blessure possible.

12

Installation de la cartouche.

1

Installation – Série 17T

A.

4

5

3

2

1

Fermez les robinets d’arrêt. Enlevez le couvercle

(1), l’écrou-chapeau (2) et le capuchon d’essai (3) du corps. Placez un seau ou un petit contenant sur l’avant du corps de soupape et ouvrez lentement les robinets d’arrêt pour évacuer les corps étrangers de la tuyauterie avant d’installer la cartouche. Fermez de nouveau les robinets d’arrêt. Si le corps n’est pas monté dans un mur mince, vous pouvez enlever le protecteur (4) au complet. Si le ﬁltre métallique (5) est en place, enlevez-le avant d’installer la cartouche.

C.

B.

1

Tournez la cartouche (1) de sorte que le mot « UP » (2) se trouve sur le dessus. La lettre « H » doit se trouver du côté eau chaude et la lettre « C », du côté eau froide. Ajoutez du lubriﬁant à base de silicone aux trois joints toriques (3) montrés ci-dessus pour faciliter la pose de la cartouche dans le corps de soupape et sa dépose. Introduisez la cartouche dans le corps de la soupape comme le montre la ﬁgure. Assurez-vous que les ergots sont parfaitement engagés dans les rainures du corps (4).

2

3

4

Installation dos à dos

1

Faites glisser l’écrou à portée sphérique (1) sur la cartouche et vissez-le sur le corps. Serrez à la main fermement.

2

Installation normale (Non modiﬁée)

Installation Inversée

3

Dans le cas d’une installation dos à dos ou inversée (eau chaude à droite et eau froide à gauche) seulement : tournez

la cartouche (1) de sorte que la lettre « H » se trouve du côté eau chaude, la lettre « C », du côté eau froide et le mot « UP » (2), sur le dessus. Ajoutez du lubriﬁant à base de silicone aux trois joints toriques montrés ci-dessus pour faciliter la pose de la cartouche dans le corps de soupape et sa dépose. Installez la cartouche en prenant soin d’introduire les ergots entièrement dans les rainures du corps de laiton

(reportez-vous à l’étape B). Glissez l’écrou-chapeau (3) sur

la cartouche et vissez-le sur le corps. Serrez-le à la main solidement.

13

1

Eau Froides

Eau Chaude

Installation – Série 17T

Installation de la pomme de douche et du bec de baignoire

2

A.

2

1

3

INSTALLATION DU BEC DE BAIGNOIRE : Consultez les instructions d’installation fournies avec

le bec. Ne raccordez pas à une soupape murale à un bec conçu pour être monté sur une plage. Ne raccordez pas une douche à main à la sortie d’un robinet de baignoire-douche prévue pour un bec

de baignoire.

N’utilisez pas de tube PEX pour raccorder le bec.

B-1

2

1

B-2

1

INSTALLATION DE LA POMME DE DOUCHE : appliquez du ruban de plomero

sur les ﬁletages aux deux extrémités du bras de douche (1). Pour éviter d’endommager le ﬁni du bras de douche, introduisez le côté mur de celui-ci dans la collerette de douche (2) avant de le visser dans le raccord du tuyau ascendant.

Vissez la pomme de douche (3) sur le

bras de douche. Évitez de serrer la pomme de douche excessivement.

Installation d’un bec coulissant

Le tube de cuivre (1) doit avoir un diamètre nominal de1/2 po. Important : Si vous devez couper le tube de cuivre, chanfreinez son extrémité de sorte qu’elle ne risque pas d’endommager le joint torique à l’intérieur du bec. Faites glisser le bec sur le tube de cuivre de sorte qu’il s’appuie contre la surface ﬁnie de la baignoire ou du mur. Serrez la vis de calage (2), mais prenez garde de la serrer excessivement.

Installation à l’aide d’un tuyau de fer

Installez le manchon ﬁleté (1) 1/2 po (13

mm) de manière que sa saillie par rapport à la surface ﬁnie du mur. Appliquez du ruban de plomberie sur les ﬁlets du manchon et ﬁxez celui-ci au bec de baignoire en vissant.

B-3

Installation à l’aide d’un tuyau de cuivre brasé

1

3

2

Retirez le joint torique (1) de l’adaptateur (2). Brasez l’adaptateur au tube en prenant garde d’échapper du métal d’apport dans la rainure pour le joint torique. ATTENTION : IL NE DOIT PAS Y AVOIR DE MÉTAL D’APPORT SUR LA CIRCONFÉRENCE EXTÉRIEURE DE L’ADAPTATEUR PRÈS DE LA RAINURE POUR LE JOINT TORIQUE. Coupez le tube (3) et remettez le joint torique en place dans la raInure de l’adaptateur en laiton. Vissez le bec de baignoire sur l’adaptateur et prenant garde d’abîmer le joint torique. Serrez le bec à la main jusqu’à ce qu’il s’appuie solidement contre la surface ﬁnie de la paroi et qu’il n’y ait plus de jeu derrière le mur.

14

Installation des pièces de ﬁnition

3

Installation – Série 17T

A.

2

1

3

Faites glisser le joint torique (1) sur la cartouche et l’écrou à portée sphérique (2). Le joint sert de pièce d’espacement et il stabilise le manchon; il doit se trouver derrière l’écrou à portée sphérique. Faites glisser le manchon (3) sur la cartouche, le corps et le joint torique.

C.

B.

1

4

3

Installation de la rosace pour les modèles T17T053, T17T253 et T17T453.

6

9

8

2

5

7

8

1

23

Installez la poignée de commande de volume (1) avec le levier vers la droite, utilisant une clé Allen (2) de ﬁxer avec la vis de réglage (3).

Fixez la rosace (1) sur le support (2) à l’aide des 2 vis fournies (3). Prenez garde de serrer les vis de la rosace excessivement.

Si vous installez Cassidy Modèles T17T097, T17T297 & T17T497: Enfilez le couvercle (4)

sur l'écusson (1).

Pour les modèles T17T053, T17T253 et T17T453: Montez la ﬁxation (5) sur le corps

de la cartouche à l’aide des 2 vis fournies (6). Installez la plaque de ﬁnition (7) en la

plaçant sur la ﬁxation comme le montre la ﬁgure et tournez-la pour bloquer les pattes

(8). Fixez la plaque de ﬁnition à la ﬁxation à l’aide de la vis de calage (9).

15

Installation – Série 17T

Installation et réglage du bouton de température Il y a risque de blessure si le bouton de température n’est pas réglé.

4

1

6

5

Réglez la butée limitatrice de température!

Rétablissez l’alimentation en eau. LAISSEZ COULER CHAUDE JUSQU’À CE QU’ELLE SOIT AUSSI CHAUDE QUE POSSIBLE ET FAITES DE MÊME POUR L’EAU FROIDE. Placez un thermomètre dans un gobelet en plastique et tenez le gobelet sous le jet d’eau. Placez le bouton de température (1) sur les cannelures (2), tournez ensuite le bouton de température jusqu’à ce que vous atteigniez la température maximale désirée à la sortie (

La brûlure potentielle ou la blessure de choc thermique pourraient résulter du flux si la sortie à la douche est bloquée ou restreint (par exemple, le contrôle de pause sur

5

douche). Assurez-vous de diriger la douche loin de vous en reprenant le flux ou installer des valves de contrôle d'admission sur les deux conduites d'alimentation pour empêcherla blessure possible.

2

la tempé

4

3

1

ne doit pas dépasser 120 degrés ou la valeur autorisée par les codes de plomberie de votre localité). Enlevez le bouton de température et replacez-le sur les cannelures (2) en vous assurant que la butée limitatrice de température (3) s’appuie contre la butée de la manette de débit (4) comme le montre la ﬁgure. Fixez le bouton de température à l’aide de la vis (5) et placez le capuchon (6) sur le bouton.

rature de l’eau

4

3

Instructions de nettoyage

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il peut être abîmé par des produits fortement abrasifs ou des produits de polissage. Il faut simplement le frotter doucement avec un chiffon humide et le sécher à l'aide d'un chiffon doux.

AVERTISSEMENT: N’employez pas le nettoyant pour salle de bain Scrubbing Bubbles® ni le Nettoyant de Lavabos, de Baignoires et de Carreaux Lysol® sur

les manettes et les poignées sphériques transparentes. Ces produits peuvent faire

ﬁssurer les poignées et les manettes ou

les abîmer gravement. Si ces poigneés ou ces manettes sont aspergées accidentellement par l’un ou l’autre des produits mentionnés, les essuyer immédiatement à l’aide d’un chiffon de coton doux.

16

Maintenance – Séries 13 et 14

Le robinet fuit par le bec ou la pomme de douche. COUPER L’EAU.

Remplacer les sièges et les ressorts (kit de réparation RP4993. Vériﬁer l’état des joints toriques inférieurs et remplacer ceux-ci au besoin (RP14414). Voir les conseils 1, 2, et 3.

Si la fuite persiste, COUPER L’EAU.

Remplacer la soupape RP46070 ou la cartouche RP46074. Voir les conseils 1, 2, 3, 4 et 5.

Maintenance – Série 17

Le robinet fuit par le bec ou la pomme de douche. COUPER L’EAU.

Remplacer la cartouche RP46463 ou RP32104 Voir les conseils 1, 2, 3, et 4.

Conseils:

1. Avant d’enlever la cartouche de la soupape aux ﬁns d’entretien, prenez note de la position de la

butée de température maximale sur le chapeau. La cartouche doit toujours être reposée dans la même position. NE PAS PRENDRE DE RISQUES INUTILEMENT. Une fois l’installation terminée, ouvrir le robinet pour s’assurer que L’EAU FROIDE

S’ÉCOULE EN PREMIER.

2. Pour déposer la cartouche du corps, couper l’eau, puis retirer la poignée et le chapeau ﬁleté. Ne pas

utiliser un tournevis comme levier pour extraire la cartouche. Placer la poignée sur la tige et la tourner dans le sens antihoraire d’environ 1/4 de tour après contact des butées. Soulever la cartouche pour la retirer du corps.

3. Pour déposer les sièges et les ressorts． a. Pour série 13 et 14: enlever la cartouche. Séparer la soupape du boîtier en la tournant de 90

degrés dans le sens antihoraire. Écarter ensuite la

o

La tempétature de l’eau n’est pas constante.

Remplacer le boîtier par un boîtier RP46071 ou suivre les instructions des conseils 1, 2, 3, 4 et 5.

soupape du boîtier.

b. Pour série 17:

Enlever les sièges et les ressorts, puis les reposer. Placer d’abord l’extrémité du ressort du plus grand diamètre dans le logement du siège, puis abaisser l’extrémité conique du siège sur le ressort. Remonter la cartouche et la reposer dans le corps conformément aux instruction ﬁgurant en “1” ci-dessus.

4. Si l’eau d’alimentation du robinet à équilibrage de pression renferme du calcaire, du fer, du sable ou d’autres corps étrangers, celui-ci doit faire l’objet d’ins des inspections dépend de la quantité de corps étrangers dans l’eau. Pour inspecter la cartouche, la déposer et suivre et les instructions de la note 1 ci-dessus. Ouvrir la soupape en position de plein mélange et secouer la cartouche vigoureusement. Si des cliquetis se font entendre, le composant est en bon état et peut être reposé conformément aux i

nstructions de la note 1 ci-dessus. Si on n’entend

pas de cliquetis, remplacer le boîtier.

5. Remettez le disque jusqu’à ce qu’entièrement assis. Voir la page 5 pour plus de détails.

pections périodiques. La fréquence

Maintenance – Série 17T

Évitez de serrer la pomme de douche excessivement.

Les conduites d’eau chaude et en eau froide doivent être toutes les deux sous pression. Si seulement un côté est sous pression, le débit d’eau à la sortie du système sera insufﬁsant.

La pomme de douche fuit : retirez la pomme de

douche, puis ouvrez et fermez les robinets d’arrêt et vériﬁez si la cartouche fuit ou si la pomme de

peut avoir besoin d’un nettoyage si elle se vide lentement.

Si la fuite persiste - FERMEZ LES ROBINETS

D’ARRÊT. Remplacez la cartouche - RP47201.

Incapacité de régler ou de maintenir la température de l’eau mitigée :

FERMEZ LES ROBINETS D’ARRÊT. Retirez la manette, le manchon de ﬁnition et l’écrou-chapeau. Assurez-vous que la lettre « H » qui ﬁgure sur la

cartouche est orientée vers l’entrée d’eau chaude et que la lettre « C » est orientée vers du corps de soupape. La cartouche thermostatique ne fonctionnera pas si l’entrée d’eau chaude et l’entrée d’eau froide sont inversées.

l’entrée d’eau froide

Faible débit : un faible débit peut être attribuable à des ﬁltres métalliques obstrués à l’intérieur de la cartouche thermostatique.

1. FERMEZ LES ROBINETS D’ARRÊT.

2. Enlevez la manette.

3. Dévissez la partie hexagonale de la cartouche.

4. Nettoyez soigneusement les ﬁltres métalliques en faisant couler de l’eau au travers pour évacuer les saletés. Si les

saletés sont difﬁcile à enlever, faites tremper les ﬁltres métalliques toute la nuit dans une

solution composée à part égales d’eau et de vinaigre.

5. Remontez la cartouche.

6. Replacez la manette.

7 Ouvrez les robinets d’arrêt.

8. Remettez la butée de température maximale

à sa position initiale avant d’utiliser la soupape.

17

Fiche de référence sommaire de la cartouche

Unités expédiées en

Mars 2006 et après.

MultiChoice® 13/14

Logement inférieur plus long

Gris

blanc cassé

Commandez le kit RP46074

pour remplacer la cartouche.

17

Capuchon supérieur gris

Encoche en V

Unités expédiées avant

Mars 2006.

Vieux

Monitor® 1300/1400

Logement inférieur plus court

Blanc

Bleu ou

blanc

cassé

Commandez le kit RP19804

pour remplacer la cartouche.

1700

Capuchon supérieur blanc

Encoche carrée

Les cartouches de rechange

se sont transportées en

juillet 2006 et ensuite.

Nouveau

Monitor® 1300/1400

Logement inférieur plus court

Blanc

Bleu

Commandez le kit RP19804

pour remplacer la cartouche.

Sans

Objet

Adaptateur

Attache plus courte

Commandez le kit RP46463

pour remplacer la cartouche.

17T

Laiton

Noir

Commandez le kit RP47201

pour remplacer la cartouche.

Attache plus longue

Commandez le kit RP32104

pour remplacer la cartouche.

Sans

Objet

Ne fera pas

18

Sans

Objet

58045 & 58065 Models / Modelos / Modèles

58045

RP40592▲

Shower Flange Pestaña de la Regadera Collerette

RP40593▲

Shower Arm Brazo de Regadera Tuyau de Pomme de Douche

RP64022▲

Showerhead Cabeza de Rogadora Pomme de Douche

RP64021

Hose & Gaskets

RP64023▲

Handshower Regadera Manual Douche à main

RP6025▲

Shower Flange Pestaña de la Regadera Collerette

58065

Manguera y Empaques Tuyau souple et joints

RP64025▲

Handshower Regadera Manual Douche à main

RP40593▲

Shower Arm Brazo de Regadera Tuyau de Pomme de Douche

RP64024▲

Showerhead Cabeza de Rogadora Pomme de Douche

RP64021

Hose & Gaskets Manguera y Empaques Tuyau souple et joints

19

T13020, T13022, T13120, T13122, T13220, T13220-H2O, T13222,

T13420, T13420-H2O & T13422 Models / Modelos / Modèles

RP38357

Showerhead Cabeza de Roga Pomme de Douche

H71, H71PB

Handle Kit Juego de herrajes de la Manija Manette en kit

RP20542, RP20542PB

Button/Botón/Capuchon

RP6369

Screw Tornillo Vis

RP23336

O-Ring Anillo "O" Joint Torique

RP29569

Spacer Separadores Piéce D'espacement

RP48717

Handle Kit Juego de herrajes de la Manija Manette en kit

Specify Finish Especifíque el Acabado Précisez le Fini

RP36498

Tub Spout/Non Diverter Tubo de Salida

para Bañera/ Sin Desviador

Bec/Sans Dérivation

46384

Showerhead Cabeza de Rogadora Pomme de Douche

RP5833

Tub Spout/Non Diverter Tubo de Salida

para Bañera/ Sin Desviador

Bec/Sans Dérivation

RP43381

Showerhead Cabeza de Rogadora Pomme de Douche

RP54752

Showerhead Cabeza de Rogadora

me de Douche

Pom

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho Cartouche

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP50879

Trim Sleeve Manga de Franja Manchon de Finition

RP29569

Spacer Separadores Piéce D'espacement

RP26865

Set Screw Tornillo de Ajuste Vis de Calage

RP5834 RP19820

(Slip on/Ponerse/Glisser sur)

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/Botón Desviador de Alzar Bec /avec Dérivation à Tirette

RP19895

(Metal/Metálico/Métal)

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/Botón Desviador de Alzar

Bec/avec dérivation à tirette

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP21633

Deep Escutcheon Roseta Rosace avec Orifice

RP19809

Escutcheon Roseta Rosace avec Orifice

RP14414

O-Rings Anillos "O" Joints Toriques

RP17453 RP17454

(Metal/Metálico/Métal)

RP5834

(Slip on/Ponerse/Glisser sur) (Plastic/Plástica/Plastic)

Tub Spout/Pull-Down Diverter Tubo de Salida para Bañera /Desviador de Halar

Bec/avec Dérivation sur Embout

RP38452

Shower Flange Pestaña de la Rogadora Collerette

RP29569

r

Space Separadores Piéce D'espacement

RP152

Set Screw Tornillo de Ajuste Vis de Calage

H79

Handle Kit Juego de herrajes de la Manija Manette en kit

3 RP’s 2 RP’s

Refer to page 18 for more information. / Consulte con la página 18 para más información. /

Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

20

T13090, T13091, T13290, T13291, T13490 & T13491

Models / Modelos / Modèles

RP38357

Showerhead Cabeza de Rogadora Pomme de Douche

RP47312

Ceramic Valve Cartridge Válvula de Cartucho

de Cerámica Cartouche Céramique

Specify Finish Especifíque el Acabado Précisez le Fini

RP23336

O-Ring Anillo "O" Joint Torique

RP50879

Trim Sleeve Manga de Franja Manchon de Finition

RP36198

Screw Tornillo Vis

H78

Handle Kit Juego de herrajes de la Manija Manette en kit

H79

Handle Kit Juego de herrajes de la Manija Manette en kit

Refer to page 18 for more information. / Consulte con la página 18 para más información. /

Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

RP40594

Showerhead Cabeza de Rogadora Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

13/14 Series Valve Cartridge 13/14 Series Válvula

de Cartucho 13/14 Séries Cartouche

RP29569

Spacer Separadores Piéce D'espacement

RP43381

Showerhead Cabeza de Rogadora Pomme de Douche

061050A

Escutcheon Roseta Rosace avec Orifice

RP5834

(Non Metal/Sin Metálico/Sans Métal) Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/ Botón Desviador de Alzar

Bec/avec dérivation à tirette

RP19895

(Metal/ Metálico / Métal) Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/ Botón Desviador de Alzar

Bec/avec dérivation à tirette

RP29569

Spacer Separadores Piéce D'espacement

RP152

Set Screw Tornillo de Ajuste Vis de Calage

21

RP6023

Shower Arm Brazo de

la Rogadora Tuyau de Pomme

de Douche

RP14414

O-Rings Anillos "O"

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

Joints Toriques

RP5833

Tub Spout/Non Diverter Tubo de Salida para Bañera/

Sin Desviador Bec/Sans Dérivation

RP6025

Shower Flange Pestaña de

la Rogadora Collerette

T14130, T14230 & T14430 Models / Modelos / Modèles

RP38452 †

Shower Flange Pestaña de

la Rogadora

RP40594

Showerhead Cabeza de Rogadora Pomme de Douche

RP23336

O-Ring Anillo "O" Joint Torique

RP50879

Trim Sleeve Manga de Franja Manchon de Finition

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho Cartouche

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

Collerette

RP19809

Escutcheon Roseta Rosace avec Orifice

RP14414

O-Rings Anillos "O" Joints Toriques

RP29569

Spacer Separadores Piéce D'espacement

RP26865

Set Screw

A74

†

H74

Handle Kit Juego de herrajes de la Manija Manette en kit

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

Tornillo de Ajuste Vis de Calage

RP26852

Spindle / Husillo / Tige

RP5833

Tub Spout/Non Diverter Tubo de Salida para Bañera/

Sin Desviador Bec/Sans Dérivation

RP29569

Spacer Separadores Piéce D'espacement

† Designates the accent color on split ﬁnish models.

† Designa el color para acentuar los modelos con acabados divididos.

† Désigne la couleur contrastante sur les

modèles à deux ﬁnis

Specify Finish Especifíque el Acabado Précisez le Fini

RP17453 RP17454 (Metal/Metálico/Métal)

Tub Spout/Pull-Down Diverter Tubo de Salida para Bañera/

Desviador de Halar Bec/Avec Dérivation

sur Embout

22

T14038, T14238, T14238-H2O, T14438 & T14438-H2O Models / Modelos / Modèles

RP54752

Showerhead Cabeza de Rogadora Pomme de Douche

Specify Finish Especifíque el Acabado Précisez le Fini

RP23336

O-Ring Anillo "O" Joint Torique

RP29569

Spacer Separadores Piéce D'espacement

RP25620

Set Screw Tornillo de Ajuste Vis de Calage

RP26853

Wrench Llave Clé

RP41589

Showerhead Cabeza de Rogadora Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho Cartouche

RP51304

Handle Assembly Ensamble de la Manija Poignée

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP50879

Trim Sleeve Manga de Franja Manchon de Finition

RP6025

Shower Flange Pestaña de la Rogadora Collerette

RP19809

Escutcheon Roseta Rosace avec Orifice

RP14414

O-Rings Anillos "O" Joints Toriques

RP51303

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

RP53237

Tub Spout/Non Diverter Tubo de Salida para Bañera/Sin Desviador Bec/Sans Dérivation

23

T14051, T14251, T14251-H2O, T14451 & T14451-H2O

Models / Modelos / Modèles

RP62283

Showerhead Cabeza de Rogadora Pomme de Douche

RP70171

Showerhead Cabeza de Rogadora Pomme de Douche

RP23336

O-Ring Anillo "O" Joint Torique

RP29569

Spacer Separadores Piéce D'espacement

RP25620

Set Screw

Tornillo de Ajuste

Vis de Calage

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho Cartouche

RP50879

Trim Sleeve Manga de Franja Manchon de Finition

RP52587

Handle Assembly Ensamble de la Manija Poignée

RP52144

Shower Flange Pestaña de la Rogadora Collerette

RP52586

Escutcheon Roseta Rosace avec Orifice

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP14414

O-Rings Anillos "O" Joints Toriques

RP26853

Wrench Llave Clé

Specify Finish Especifíque el Acabado Précisez le Fini

Refer to page 18 for more information. / Consulte con la página 18 para más información. /

Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

RP52148

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

24

T14053, T14253, T14253-H2O, T14453 & T14453-H2O

Models / Modelos / Modèles

RP62955

Showerhead Cabeza de Rogadora Pomme de Douche

RP51036

Escutcheon & Set Screw Roseta y Tornillo de Ajuste Rosace avec Orifice et Vis de Calage

RP23336

O-Ring Anillo "O" Joint Torique

RP43233

Spacer Separadores Piéce D'espacement

RP51095

Set Screw & Button Tornillo de Ajuste y Botón Vis de Calage et Bouton

RP46870

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP70171

Showerhead Cabeza de Rogadora Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho Cartouche

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP50879

Trim Sleeve Manga de Franja Manchon de Finition

RP51034

Shower Flange Pestaña de la Rogadora

RP40593

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

Collerette

RP51035

Bracket & Screws Abrazadera y Tornillos Support et Vis

RP14414

O-Rings Anillos "O" Joints Toriques

RP51019

Set Screw Tornillo de Ajuste Vis de Calage

RP51037

Handle Kit Juego de herrajes de la Manija Manette en kit

Specify Finish Especifíque el Acabado Précisez le Fini

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

RP53419

Tub Spout–Pull-Up Diverter Tubo de Salida para Bañera–

Botón Desviador de Alzar Bec avec dérivation à tirette

25

T14155, T14255-LHP, T14255-H2OLHP, T14455-LHP & T14455-H2OLHP Models / Modelos / Modèles

RP34355

Showerhead Cabeza de Rogadora Pomme de Douche

RP34359

Trim Ring Aro de accesorio Anneau décoratif

RP23336

O-Ring Anillo "O" Joint Torique

RP43233

Spacer Separadores Piéce D'espacement

RP29569

Spacer Separadores Piéce D'espacement

RP26865

Set Screw Tornillo de Ajuste Vis de Calage

H712

Handle Kit Juego de herrajes de la Manija Manette en kit

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

RP70172

Showerhead Cabeza de Rogadora Pomme de Douche

RP43233

Spacer Separadores Piéce D'espacement

RP41898

Glide Ring Aro para Deslizar L’anneau de Glissement

RP29569

Spacer Separadores Piéce D'espacement

RP26865

Set Screw Tornillo de Ajuste Vis de Calage

RP46074

Valve Cartridge Válvula de Cartucho Cartouche

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP50879

Trim Sleeve Manga de Franja Manchon de Finition

H716

Handle Kit Juego de herrajes de la Manija Manette en kit

RP43028

Tub Spout/Non Diverter Tubo de Salida para Bañera/

Sin Desviador Bec/Sans Dérivation

26

RP34356 † Shower Flange Pestaña de la Rogadora Collerette

RP34353

Escutcheon Roseta Rosace avec Orifice

Specify Finish Especifíque el Acabado Précisez le Fini

† Designates the accent color on split ﬁnish models.

† Designa el color para acentuar los modelos con acabados divididos.

† Désigne la couleur contrastante sur les

modèles à deux ﬁnis

RP34349

Finial Pomo Grain

RP34357

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

RP14414

O-Rings Anillos "O" Joints Toriques

†

T14178, T14278-LHP & T14278-H2OLHP,T14478-LHP & T14478-H2OLHP Models / Modelos / Modèles

RP41589

Showerhead Cabeza de Rogadora Pomme de Douche

Specify Finish Especifíque el Acabado Précisez le Fini

RP23336

O-Ring Anillo "O" Joint Torique

RP29569

Spacer Separadores Piéce D'espacement

RP26865

Set Screw Tornillo de Ajuste Vis de Calage

RP29569

Spacer Separadores Piéce D'espacement

RP54752

Showerhead Cabeza de Rogadora Pomme de Douche

RP196

Trim Screws/Atornillos de

RP26853

Wrench Llave Clé

Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho Cartouche

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP50879

Trim Sleeve Manga de Franja Manchon de Finition

H777

Handle Kit Juego de herrajes de la Manija Manette en kit

RP38452

Shower Flange Pestaña de la Rogadora Collerette

RP19809

Escutcheon Roseta Rosace avec Orifice

RP14414

O-Rings Anillos "O" Joints Toriques

H778

Handle Kit Juego de herrajes de la Manija Manette en kit

RP29569

Spacer Separadores Piéce D'espacement

RP26865

Set Screw Tornillo de Ajuste Vis de Calage

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

RP26853

Wrench Llave Clée

RP42915

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

27

RP43165

Tub Spout/Non Diverter Tubo de Salida para Bañera/

Sin Desviador Bec/Sans Dérivation

T14059, T14259 & T14459 Models / Modelos / Modèles

RP70175

Showerhead Cabeza de Rogadora Pomme de Douche

Specify Finish

Especifíque el Acabado Précisez le Fini

RP50879

Trim Sleeve Manga de Franja Manchon de Finition

†

RP26853

Wrench Llave Clé

RP25620

Set Screw Tornillo de Ajuste Vis de Calage

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de

Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho Cartouche

RP23336

O-Ring Anillo "O" Joint Torique

RP73375

Handle Kit Juego de herrajes

de la Manija Manette en kit

RP73371

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP6025

Shower Flange Pestaña de la Rogadora Collerette

RP73373

Escutcheon/seal Roseta Rosace avec Orifice

RP14414

O-Rings Anillos "O" Joints Toriques

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

28

T14061, T14261 & T14461 Models / Modelos / Modèles

RP70175

Showerhead Cabeza de Rogadora Pomme de Douche

RP50879

Trim Sleeve Manga de Franja Manchon de Finition

Specify Finish Especifíque el Acabado Précisez le Fini

†

RP25620

Set Screw Tornillo de Ajuste Vis de Calage

RP26853

Wrench Llave Clé

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de

Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho Cartouche

RP23336

O-Ring Anillo "O" Joint Torique

RP73376

Handle Kit Juego de herrajes

de la Manija Manette en kit

RP73372

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP6025

Shower Flange Pestaña de la Rogadora Collerette

RP73373

Escutcheon/seal Roseta Rosace avec Orifice

RP14414

O-Rings Anillos "O" Joints Toriques

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

29

T14082, T14085, T14185, T14282, T14285, T14285-H2O,T14482, T14485 & T14485-H2O Models / Modelos / Modèles

RP46870

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP70175

Showerhead

RP48590

Showerhead Cabeza de Rogadora Pomme de Douche

RP52382

Showerhead Cabeza de Rogadora Pomme de Douche

RP29569

Spacer Separadores Piéce D'espacement

RP50879

Trim Sleeve Manga de Franja Manchon de Finition

Cabeza de Rogadora Pomme de Douche

†

RP26865

Set Screw Tornillo de Ajuste Vis de Calage

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho Cartouche

Specify Finish Especifíque el Acabado Précisez le Fini

† Designates the accent color on split ﬁnish models. † Designa el color para acentuar los modelos con acabados divididos. † Désigne la couleur contrastante sur les modèles à deux ﬁnis

RP23336

O-Ring Anillo "O" Joint Torique

RP48592

Handle Kit Juego de herrajes

de la Manija Manette en kit

RP40593

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP40625

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/Botón

Desviador de Alzar Bec/avec dérivation à tirette

RP41594

Tub Spout/Non Diverter Tubo de Salida para Bañera/

Sin Desviador Bec/Sans Dérivation

RP40592

Shower Flange Pestaña de la Rogadora Collerette

RP48716

Escutcheon Roseta Rosace avec Orifice

RP14414

O-Rings Anillos "O" Joints Toriques

RP48718

RP26865

Set Screw Tornillo de Ajuste Vis de Calage

RP48591

Handle Kit Juego de herrajes de la Manija

Manette en kit

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

Tub Spout/ Pull-Up Diverter

Tubo de Salida para Bañera/Botón Desviador de Alzar

Bec/avec dérivation à tirette

30

RP19820

Tub Spout/ Pull-Up Diverter

Tubo de Salida para Bañera/Botón Desviador de Alzar

Bec/avec dérivation à tirette

T14086, T14186, T14286, T14286-SHQ, T14486 & T14486-SHQ

Models / Modelos / Modèles

RP70171

Showerhead Cabeza de Rogador Pomme de Douche

RP50841

Showerhead Cabeza de Rogador Pomme de Douche

RP23336

O-Ring Anillo "O" Joint Torique

RP29569

Spacer Separadores Piéce D'espacement

RP50953

Set Screw Tornillo de Ajuste Vis de Calage

H786

Handle Assembly Ensamble de la Manija Poignée

RP53419

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

RP40593

Shower Arm Brazo de la Rogadora

RP46870

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes

RP46074

Valve Cartridge Válvula de Cartucho Cartouche

Pour Vis Plus Longues

RP39407

Trim Sleeve & Spacer Manga de Franja y Separadores Manchon de Finition et Piéce D’espacement

Tuyau de Pomme de Douche

RP46872

Shower Flange Pestaña de la Rogadora Collerette

RP49757

Escutcheon Roseta Rosace avec Orifice

RP14414

O-Rings Anillos "O"

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP48333

Tub Spout/Non Diverter with Trim Plate Tubo de Salida para Bañera/Desviador de Halar Bec/Sans Dérivation avec plaque de ﬁnition

Joints Toriques

Specify Finish Especifíque el Acabado Précisez le Fini

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

RP49758

Tub Spout//Pullldown Diverter Tubo de Salida para Bañera/Desviador de Halar Bec/avec dérivation sur embout

31

RP49761

Trim Plate Chapa de guarnición Plaque de finition

T14092, T14292 & T14492 Models / Modelos / Modèles

RP61265

Showerhead Cabeza de Rogadora Pomme de Douche

Specify Finish Especifíque el Acabado Précisez le Fini

RP23336

O-Ring Anillo "O" Joint Torique

RP29569

Spacer Separadores Piéce D'espacement

RP25620

Set Screw Tornillo de Ajuste Vis de Calage

RP26853

Wrench Llave Clé

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes

Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho Cartouche

RP50879

Trim Sleeve Manga de Franja Manchon de Finition

RP61268

Handle Assembly Ensamble de la Manija Poignée

RP61266

Shower Flange Pestaña de la Rogadora Collerette

RP4993

Seats & Springs Asientos y Resortes

Sièges et Ressorts

RP61267

Escutcheon Roseta Rosace avec Orifice

RP14414

O-Rings Anillos "O" Joints Toriques

RP61269

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

RP54863

Tub Spout/Non Diverter Tubo de Salida para Bañera/Sin Desviador Bec/Sans Dérivation

32

T14094,T14194,T14294,T14294-H2O,T14494 & T14494-H2O Models / Modelos / Modèles

RP54752

Showerhead Cabeza de Rogadora Pomme de Douche

Specify Finish Especifíque el Acabado Précisez le Fini

RP23336

O-Ring Anillo "O" Joint Torique

RP29569

Spacer Separadores Piéce D'espacement

RP25620

Set Screw Tornillo de Ajuste Vis de Calage

RP26853

Wrench Llave Clé

RP52153

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

RP51305

Showerhead Cabeza de Rogadora Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho Cartouche

RP70639

Handle Assembly Ensamble de la Manija Poignée

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP50879

Trim Sleeve Manga de Franja Manchon de Finition

RP6025

Shower Flange Pestaña de la Rogadora Collerette

RP34353

Escutcheon Roseta Rosace avec Orifice

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP43028

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

RP14414

O-Rings Anillos "O" Joints Toriques

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

33

T14097-LHP, T14297-LHP, T14497-LHP Models / Modelos / Modèles

Specify Finish Especifíque el Acabado Précisez le Fini

RP23336

O-Ring

Anillo "O"

Joint Torique

RP50879

Trim Sleeve Manga de Franja Manchon de Finition

RP70172

Showerhead Cabeza de Rogadora Pomme de Douche

RP46074

Valve Cartridge Válvula de Cartucho Cartouche

RP29569

Spacer Separadores Piéce D'espacement

RP72564

Buttons & Set Screws

Botones y Tornillos de Boutons et vis de

RP40593

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP49037

Trim Screws/Atornillos de Franja/Vis de Finition

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP72562

Shower Flange Pestaña de la Rogadora Collerette

RP72563

Escutcheon Roseta Rosace avec Orifice

RP14414

O-Rings Anillos "O" Joints Toriques

RP72566

Finial Pomo Grain

RP49089

Trim Ring Aro de accesorio Anneau décoratif

H797

Handle Kit Juego de herrajes de la Manija Manette en kit

RP72564

Buttons & Set Screws Botones y Tornillos de

Boutons et vis de

Refer to page 18 for more information. / Consulte con la página 18 para más información. /

Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

RP29569

Spacer Separadores Piéce D'espacement

H795

Handle Kit Juego de herrajes de la Manija Manette en kit

H798

Handle Kit Juego de herrajes de

la Manija Manette en kit

RP29569

Spacer Separadores Piéce D'espacement

RP72564

Buttons & Set Screws Botones y Tornillos de Boutons et vis de

34

RP72565

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

T17030, T17130, T17230, T17230-H2O, T17430 & T17430-H2O Models / Modelos / Modèles

RP70173

Showerhead Cabeza de Rogadora Pomme de Douche

Specify Finish Especifíque el Acabado Précisez le Fini

† Designates the accent color on split ﬁnish models.

† Designa el color para acentuar los modelos con acabados divididos.

† Désigne la couleur contrastante sur les

modèles à deux ﬁnis

RP50880

Trim Sleeve Manga de Franja Manchon de Finition

RP32105

Screw/Tornillo/Vis NOTE: Do NOT

overtighten screw. NOTA: NO apriete

demasiado el tornillo. NOTE : NE serrez PAS trop la vis.

†

RP43381

Showerhead Cabeza de Rogadora Pomme de Douche

RP23336

O-Ring Anillo "O" Joint Torique

RP6023

Shower Arm Brazo de la Rogadora

Tuyau de Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46463

Cartridge Assembly Cartucho Cartouche

RP73643

Handle Assembly Ensamble de la Manija Poignée

RP6025

Shower Flange Pestaña de la Rogadora Collerette

†

RP28795

Escutcheon Roseta Rosace avec Orifice

RP5833 (Metal/Metálico/Métal) Tub Spout/Non Diverter

Tubo de Salida para Bañera/

RP32102

Rotational Limit Stop Tope para Limitar Butée Rotative

RP73642

Temperature Knob and Cover Perilla de la Temperatura y Cubierta Poigneé de Réglage de Température

Refer to page 18 for more information. / Consulte con la página 18 para más información. /

Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

35

Sin Desviador Bec/Sans Dérivation

RP17453 RP17454

Tub Spout/Pull-Down Diverter Tubo de Salida para Bañera/

Desviador de Halar Bec/Avec Dérivation sur Embout

(Metal/Metálico/Métal)

T17038, T17238, T17238-H2O, T17438 & T17438-H2O Models / Modelos / Modèles

RP51305

Showerhead Cabeza de Rogadora Pomme de Douche

RP50880

Trim Sleeve Manga de Franja Manchon de Finition

RP32105

Screw/Tornillo/Vis NOTE: Do NOT

overtighten screw. NOTA: NO apriete

demasiado el tornillo. NOTE : NE serrez PAS trop la vis.

RP70173

Showerhead Cabeza de Rogadora Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46463

Cartridge Assembly Cartucho Cartouche

RP23336

O-Ring Anillo "O" Joint Torique

RP32102

Rotational Limit Stop Tope para Limitar Butée Rotative

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP28795

Escutcheon Roseta Rosace avec Orifice

Specify Finish Especifíque el Acabado Précisez le Fini

RP51303

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

RP6025

Shower Flange Pestaña de la Rogadora Collerette

RP51306

Handle Assembly Ensamble de la Manija

RP51307

Temperature Knob and Cover Perilla de la Temperatura y Cubierta Poigneé de Réglage de Température

Refer to page 16 for more information. / Consulte con la página 16 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 16.

Poignée

36

T17140, T17240 & T17440 Models / Modelos / Modèles

RP42578

Showerhead Cabeza de Rogadora Pomme de Douche

Specify Finish Especifíque el Acabado Précisez le Fini

RP50880

Trim Sleeve Manga de Franja Manchon de Finition

RP32105

Screw/Tornillo/Vis NOTE: Do NOT

overtighten screw. NOTA: NO apriete

demasiado el tornillo. NOTE : NE serrez PAS trop la vis.

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46463

Cartridge Assembly Cartucho Cartouche

RP23336

O-Ring Anillo "O" Joint Torique

RP32102

Rotational Limit Stop Tope para Limitar Butée Rotative

RP28598

Decal (Red/Blue) Etiqueta (Rojo/Azul) Etiquette (Rouge/Bleu)

RP38452

Shower Flange Pestaña de la Rogadora Collerette

RP42573

Escutcheon Roseta Rosace avec Orifice

RP40590

Trim Ring Aro de accesorio Anneau décoratif

RP42574

Tub Spout/Non Diverter Tubo de Salida para Bañera/

Sin Desviador Bec/Sans Dérivation

RP42575

Handle Assembly Ensamble de la Manija

RP42572

Temperature Knob and Cover Perilla de la Temperatura y Cubierta Poigneé de Réglage de Température

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

Poignée

37

RP42576

Tub Spout/Pull-Down Diverter Tubo de Salida para Bañera/

Desviador de Halar Bec/Avec Dérivation sur Embout

T17051, T17251, T17251-H2O, T17451 & T17451-H2O

Models / Modelos / Modèles

RP62283

Showerhead Cabeza de Rogadora Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP37731

Trim Sleeve Manga de Franja Manchon de Finition

RP32105

Screw/Tornillo/Vis NOTE: Do NOT

overtighten screw. NOTA: NO apriete

demasiado el tornillo. NOTE : NE serrez PAS trop la vis.

RP70171

Showerhead Cabeza de Rogadora Pomme de Douche

RP46463

Cartridge Assembly Cartucho Cartouche

RP23336

O-Ring Anillo "O" Joint Torique

RP32102

Rotational Limit Stop Tope para Limitar Butée Rotative

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP28598

Decal (Red/Blue) Etiqueta (Rojo/Azul) Etiquette (Rouge/Bleu)

RP52144

Shower Flange Pestaña de la Rogadora Collerette

RP52588

Escutcheon Roseta Rosace avec Orifice

RP52148

Tub Spout–Pull-Up Diverter Tubo de Salida para Bañera–

Botón Desviador de Alzar Bec avec dérivation à tirette

RP52146

Handle Assembly Ensamble de la Manija

RP52147

Temperature Knob and Cover Perilla de la Temperatura y Cubierta Poigneé de Réglage de Température

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

Poignée

38

Specify Finish Especifíque el Acabado Précisez le Fini

T17053, T17253, T17253-H2O, T17453 & T17453-H2O

Models / Modelos / Modèles

RP62955

Showerhead Cabeza de Rogadora Pomme de Douche

RP50880

Trim Sleeve Manga de Franja Manchon de Finition

RP32105

Screw/Tornillo/Vis NOTE: Do NOT

overtighten screw. NOTA: NO apriete

demasiado el tornillo. NOTE : NE serrez PAS trop la vis.

RP46870

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP70171

Showerhead Cabeza de Rogadora Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46463

Cartridge Assembly Cartucho Cartouche

RP23336

O-Ring Anillo "O" Joint Torique

RP32102

Rotational Limit Stop Tope para Limitar Butée Rotative

RP51035

Bracket & Screws Abrazadera y Tornillos Support et Vis

RP28598

Decal (Red/Blue) Etiqueta (Rojo/Azul) Etiquette (Rouge/Bleu)

RP51034

Shower Flange

RP40593

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

Pestaña de la Rogadora Collerette

RP62958

Escutcheon Roseta Rosace avec Orifice

RP51019

Set Screw Tornillo de Ajuste Vis de Calage

RP53419

Tub Spout–Pull-Up Diverter Tubo de Salida para Bañera–

Botón Desviador de Alzar Bec avec dérivation à tirette

RP62957

Handle Assembly Ensamble de la Manija

RP62956

Temperature Knob and Cover Perilla de la Temperatura y Cubierta Poigneé de Réglage de Température

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

Poignée

39

Specify Finish Especifíque el Acabado Précisez le Fini

T17059, T17259 & T17459 Models / Modelos / Modèles

RP70175

Showerhead Cabeza de Rogadora Pomme de Douche

RP50880

Trim Sleeve Manga de Franja Manchon de Finition

RP32105

Screw/Tornillo/Vis NOTE: Do NOT

overtighten screw. NOTA: NO apriete

demasiado el tornillo. NOTE : NE serrez PAS trop la vis.

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46463

Cartridge Assembly Cartucho Cartouche

RP23336

O-Ring Anillo "O" Joint Torique

RP32102

Rotational Limit Stop Tope para Limitar Butée Rotative

RP73377

Handle Assembly Ensamble de la Manija Poignée

RP6025

Shower Flange Pestaña de la Rogadora Collerette

RP73374

Escutcheon/seal Roseta Rosace avec Orifice

Specify Finish Especifíque el Acabado

Précisez le Fini

RP28598

Decal (Red/Blue) Etiqueta (Rojo/Azul) Etiquette (Rouge/Bleu)

RP73371

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

RP73378

Temperature Knob and Cover Perilla de la Temperatura y Cubierta Poigneé de Réglage de Température

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

40

T17061, T17261 & T17461 Models / Modelos / Modèles

RP70175

Showerhead Cabeza de Rogadora Pomme de Douche

RP50880

Trim Sleeve Manga de Franja Manchon de Finition

RP32105

Screw/Tornillo/Vis NOTE: Do NOT

overtighten screw. NOTA: NO apriete

demasiado el tornillo. NOTE : NE serrez PAS trop la vis.

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46463

Cartridge Assembly Cartucho Cartouche

RP23336

O-Ring Anillo "O" Joint Torique

RP32102

Rotational Limit Stop Tope para Limitar Butée Rotative

RP73379

Handle Assembly Ensamble de la Manija Poignée

RP6025

Shower Flange Pestaña de la Rogadora Collerette

RP73374

Escutcheon/seal Roseta Rosace avec Orifice

Specify Finish Especifíque el Acabado

Précisez le Fini

RP73372

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

RP73380

Temperature Knob and Cover Perilla de la Temperatura y Cubierta Poigneé de Réglage de Température

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

41

T17078, T17278, T17278-H2O, T17478 & T17478-H2O Models / Modelos / Modèles

RP51305

Showerhead Cabeza de Rogadora Pomme de Douche

RP50880

Trim Sleeve Manga de Franja Manchon de Finition

RP32105

Screw/Tornillo/Vis NOTE: Do NOT

overtighten screw. NOTA: NO apriete

demasiado el tornillo.

NOTE : NE serrez PAS trop la vis.

RP70172

Showerhead Cabeza de Rogadora

Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46463

Cartridge Assembly Cartucho Cartouche

RP23336

O-Ring Anillo "O" Joint Torique

RP32102

Rotational Limit Stop Tope para Limitar Butée Rotative

RP28598

Decal (Red/Blue) Etiqueta (Rojo/Azul) Etiquette (Rouge/Bleu)

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP28795

Escutcheon Roseta Rosace avec Orifice

Specify Finish Especifíque el Acabado Précisez le Fini

RP6025

Shower Flange Pestaña de la Rogadora Collerette

RP51425

Handle Assembly Ensamble de la Manija Poignée

RP51424

Temperature Knob and Cover Perilla de la Temperatura y Cubierta Poigneé de Réglage de Température

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

42

RP42915

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

T17082, T17085, T17282, T17285, T17285-H2O,T17482, T17485 & T17485-H2O Models / Modelos / Modèles

RP40592

Shower Flange

RP48590

Showerhead Cabeza de Rogadora Pomme de Douche

RP52382

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP50880

Trim Sleeve Manga de Franja Manchon de Finition

RP70175

Showerhead Cabeza de Rogadora Pomme de Douche

RP46870

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46463

Cartridge Assembly Cartucho Cartouche

RP40593

Shower Arm Brazo de la Rogadora Tuyau de Pomme de Douche

Pestaña de la Rogadora Collerette

RP28795

Escutcheon Roseta Rosace avec Orifice

Specify Finish Especifíque el Acabado Précisez le Fini

RP23336

O-Ring Anillo "O"

RP32105

Screw/Tornillo/Vis NOTE: Do NOT

overtighten screw. NOTA: NO apriete

demasiado el tornillo. NOTE : NE serrez PAS trop la vis.

RP53413

Temperature Knob and Cover Perilla de la Temperatura y Cubierta Poigneé de Réglage de Température

Refer to page 18 for more information. / Consulte con la página 18 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 18.

Joint Torique

RP32102

Rotational Limit Stop Tope para Limitar Butée Rotative

RP53414

Handle Assembly Ensamble de la Manija Poignée

RP48718

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

RP61610

Handle Assembly Ensamble de la Manija Poignée

RP28598

Decal (Red/Blue) Etiqueta (Rojo/Azul) Etiquette (Rouge/Bleu)

RP40625

Tub Spout/Pull-Up Diverter Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

43

RP28598

Decal (Red/Blue) Etiqueta (Rojo/Azul) Etiquette (Rouge/Bleu)
