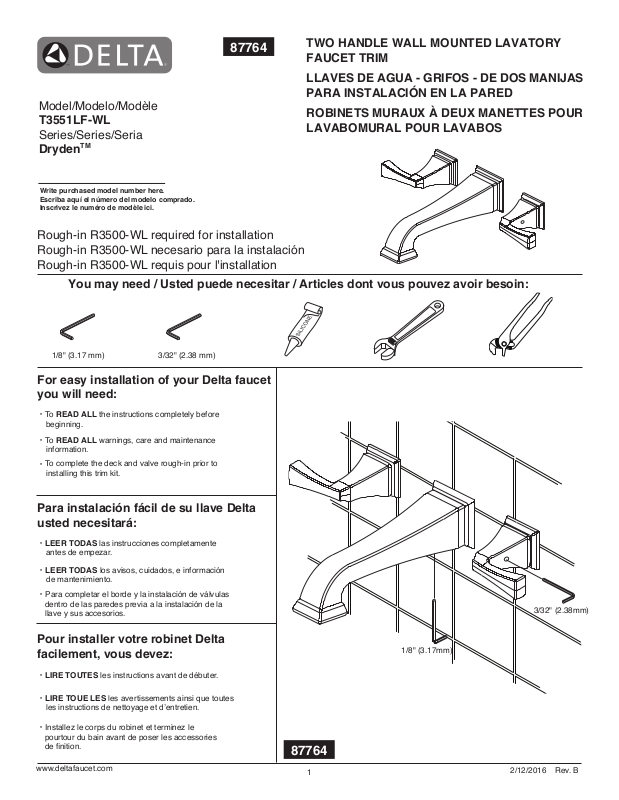

Page 1

87764

Model/Modelo/Modèle

T3551LF-WL

Series/Series/Seria

Dryden

Write purchased model number here. Escriba aquí el número del modelo comprado. Inscrivez le numéro de modèle ici.

Rough-in R3500-WL required for installation Rough-in R3500-WL necesario para la instalación Rough-in R3500-WL requis pour l'installation

You may need / Usted puede necesitar / Articles dont vous pouvez avoir besoin:

TWO HANDLE WALL MOUNTED LAVATORY FAUCET TRIM

LLAVES DE AGUA - GRIFOS - DE DOS MANIJAS PARA INSTALACIÓN EN LA PARED

ROBINETS MURAUX À DEUX MANETTES POUR LAVABOMURAL POUR LAVABOS

1/8" (3.17 mm) 3/32" (2.38 mm)

For easy installation of your Delta faucet you will need:

READ ALL

・

beginning.

READ ALL

・

information.

To complete the deck and valve rough-in prior to

・

installing this trim kit.

the instructions completely before

warnings, care and maintenance

Para instalación fácil de su llave Delta usted necesitará:

LEER TODAS

・

antes de empezar.

LEER TODAS

・

de mantenimiento.

Para completar el borde y la instalación de válvulas

・

dentro de las paredes previa a la instalación de la llave y sus accesorios.

las instrucciones completamente

los avisos, cuidados, e información

Pour installer votre robinet Delta facilement, vous devez:

3/32" (2.38mm)

1/8" (3.17mm)

LIRE TOUTES

・

LIRE TOUE LES

・

les instructions de nettoyage et d’entretien.

Installez le corps du robinet et terminez le

・

pourtour du bain avant de poser les accessories

de nition.

www.deltafaucet.com

les instructions avant de débuter.

les avertissements ainsi que toutes

87764

2/12/2016 Rev. B

Page 2

1 2

Figure 1

SPOUT FLANGE AND SPOUT INSTALLATION

Pull off plasterguards (1) and discard them.

Install spout ange (1) and gasket (2).

is uneven, apply suitable sealant to the back surface of gasket, according to the manufacturer’s instructions.

thickness can vary from 1/8" to 1 1/8". Screw spout adapter (3) to

the spout shank (4), adjust ange (1) to appropriate orientation then

tighten spout adapter (3) with wrench.

Install spout (1) and secure with set screw (2).

INSTALACIÓN DEL ADAPTADOR DEL SURTIDOR

Saque, halando, los protectores de yeso (1) y descártelos.

Instale el reborde del surtidor (1) y el empaque (2).

instalando en una supercie que está desnivelada, aplique un

sellador adecuado al dorso de la superficie de empaque, de acuerdo a las instrucciones del fabricante.

acabada puede variar desde 1/8" hasta 1 1/8". Atornille el reborde del adaptador (3) a los vástagos del surtidor (4), ajustar la reborde (1) a la orientación apropiada a continuación apriete el adaptador del surtidor (3) y ajustar con llave.

Instale el surtidor (1) y je con un tornillo de ajuste (2).

Option: If mounting surface

Finished wall

Opción: Si está

El espesor de la pared

Figure 2

HANDLE FLANGE INSTALLATION

Install handle ange (1) and gasket (2). adjust ange to appropriate

orientation then secure with flange nut (3). If mounting sleeve (4)

is extending from finished wall more than 3/8", install flange nut as

shown in

than 3/8" from nished wall, install ange nut as shown in

HANDLE FLANGE INSTALLATION

Instale el reborde de la manija (1) y el empaque (2). Ajustar la reborde con la orientación adecuada y fije con la arandela incorporada (3). Si la manga de instalación (4) sobrepasa más de 3/8" de la pared acabada, instale la tuerca con la arandela incorporada como se muestra en el

debajo del nivel de la pared o se extiende menos de 3/8" de la pared

acabada, instale la tuerca con la arandela incorporada como se muestra en el

. If mounting sleeve (4) is sub ush or extending less

gure 1

diagrama 1

diagrama 2

. Si la manga de instalación (4) está por

gure 2

SPOUT FLANGE AND SPOUT INSTALLATION

Retirez les protecteurs (1) et jetez-les.

Installez l’embase (1) et le joint (2) du bec.

de montage est inégale, appliquez un composé d’étanchéité adéquat à l’endos de joint, conformément aux instructions du fabricant.

la bec adaptateur (3) pour les tiges de bec (4), ajuster la l’embase (1) à l'orientation appropriée puis serrez bec adaptateur (3) et serrer avec

la clé.

Installez le bec (1) et xez-le avec la vis de calage (2).

L’épaisseur du mur ni peut varier de 1/8" à 1 1/8". Vissez

Facultatif : Si la surface

HANDLE FLANGE INSTALLATION

Installez l’embase de la manette (1) et le joint (2). Ajuster la l’embase à l'orientation appropriée puis xez la manette avec l’écrou à embase (3). Si la saillie du manchon (4) par rapport à la surface du mur est supérieure à 3/8 po, installez l’écrou à embase comme le montre la

. Si le manchon (4) est en retrait par rapport à la surface du

gure 1

mur ou s’il présente une saillie de moins de 3/8 po par rapport à celleci, installez l’écrou à embase comme le montre la

gure 2

87764 Rev. B

Page 3

3 4

Finished Wall 1 3/4"-1 7/8"

(44.5 mm -

47.6 mm)

HANDLE INSTALLATION

Install stem extender (1) onto the cartridge. Mark the stem extender (1)

between 1 3/4" - 1 7/8" from nished wall; remove and cut if necessary. Reinstall stem extender (1). Select one of the 4 supplied screw (2) lengths. Screw must securely hold stem extender (1) in place.

Make sure handle insert (1) and glide ring (2) are pressed into place in

the handle (3). Install handle (3) onto stem (4). Align handle and ange in

the off position. If adjustment is needed remove handle (3) and screw (5).

Remove stem extender (4) and rotate one notch. Reinstall screw (5) and

handle. Install set screw (6) and button cover (7). Repeat steps A & B for the other handle.

INSTALACIÓN DE LA MANIJA

Instale la extensión de la espiga (1) en el cartucho. Marque la espiga

(1) 1 3/4" - 1 7/8" de la pared acabada; quite y corte si se necesita. Reinstale la extensión de la espiga (1). Seleccione uno de los 4 tornillos de diferentes largos (2). El tornillo debe sujetar bien la extensión de la

espiga (1) en su sitio. Asegúrese que el inserto de la manija (1) y el aro de deslice (2) estén

presionados en sitio en la manija (3). Instale la manija (3) en la espiga (4). Alinee la manija y el reborde en la posición cerrada. Si se necesita ajustar,

quite la manija (3) y el tornillo (5). Quite la extensión de la espiga (4) y gire

una muesca. Reinstale el tornillo (5) y la manija. Instale el tornillo de ajuste (6) y la cubierta del botón (7). Repita los pasos A y B en la otra manija.

INSTALLATION DES MANETTES

Installez la rallonge de tige (1) sur la cartouche. Faites une marque sur la

rallonge (1) à 1 3/4 po - 1 7/8 po de la surface du mur ni si nécessaire.

Enlevez-la et coupez-la. Réinstallez ensuite la rallonge de tige (1). Sélectionnez une des 4 vis (2) de longueurs différentes fournies.La vis doit maintenir la rallonge de tige (1) solidement en place.

Assurez-vous que l’élément rapporté de la manette (1) et l’anneau glissant

(2) sont bien calés dans la manette (3). Montez la manette (3) sur la tige

(4). Placez la manette en position de fermeture et assurez-vous qu’elle se trouve dans la bonne position par rapport à l’embase. Si un réglage

est nécessaire, enlevez la manette (3) et la vis (5). Enlevez la rallonge de

tige (4) et reposez-la après l’avoir tournée d’un cran. Reposez la vis (5) et

la manette. Installez la vis de calage (6) et le capuchon (7). Répétez les

étapes A et B pour installer l’autre manette.

FLUSH YOUR SYSTEM

Remove aerator (1) using tool (2) provided with your faucet.

You may need to turn on cold water slightly to help push

NOTE:

out aerator. Turn both faucet handles (3) to full open position.

Turn on hot and cold supplies (if not already open) and ush

water lines for one minute.

debris that could cause damage to internal parts or disrupt

water ow from your faucet.

After ushing, turn handles to off position and reassemble

aerator using wrench.

INSTALACIÓN DE LA MANIJA

Quite el aireador (1) usando la herramienta (2) suministrada con su llave de agua. ayudarlo a sacar el aireador. Gire ambas llaves de agua (3) a la posición completamente abierta. Abra los suministros de agua caliente y fría (si todavía no se han abierto) y deje que el agua corra por las tuberías por un minuto.

Importante: Esto limpia cualquier escombro que pudiera

causar daño a las partes internas o interrumpir el ujo del

agua de su llave de agua ó grifo.

Después de dejar correr el agua, cierre el agua con ambas manijas y reensamble el aireador usando la llave plástica azul.

INSTALLATION DES MANETTES

Enlevez l’aérateur (1) à l’aide de la outil (2) fournie avec le

robinet.

NOTE

un peu pour déloger l’aérateur. Amenez les deux manettes (3) en position ’ouverture maximale. Rétablissez l’arrivée d’eau chaude et d’eau froide, si vous ne l’avez pas déjà fait, et laissez couler l’eau une minute pour rincer la tuyauterie.

Important : cette opération vise à évacuer les corps étrangers qui pourraient abîmer les éléments internes de votre robinet et nuire à son bon fonctionnement.

Une fois le rinçage terminé, fermez le robinet et remontez

’aérateur au moyen de la clé en plastique bleue.

NOTA:

: vous pourrez devoir faire couler l’eau froide

Important:This ushes away any

Puede necesitar abrir el agua fría para

87764 Rev. B

Page 4

MAINTENANCE – VALVES

SHUT OFFWATER SUPPLIES BEFORE SERVICING VALVE OR SPOUT ASSEMBLIES.

If your faucet leaks out of spout or around handle body, replace valve cartridge (1). A. Remove button (2) and set screw (3). Pull off handle (4).

B. Remove screw (5) and stem extender (6). C. Remove ange nut (7)，ange and gasket (8).

D. Remove mounting sleeve (9).

E. Unscrew cartridge by turning it counterclockwise using a 19 mm hex

socket wrench. F. Install new cartridge and assemble other parts in reverse order.

NOTE: Line up handles with valves in closed position before

retting handles.

MANTENIMIENTO – VÁLVULAS

CIERRE LOS SUMINSTROS DE AGUA ANTES DE HACERLE EL MANTENIMIENTO A LA VÁLVULA O AL SURTIDOR.

Si el agua se está por e caño o por debajo de la manija-- reemplace el cartucho de la válvula (1). A. Quite el botón (2) y el tornillo de presión (3). Arranque la manija (4). B. Quite el tornillo (5) y el suplemento del tronco (6). C. Quite la Tuerca con arandela incorporada (7), el reborde de la manija y empaque (8). D. Quite la manga de instalación (9). E. Desatornille el cartucho dándole vuelta a la izquierda usando un de 19 milíme tros llave de socket. F. Instale el nuevo cartucho y ensamble otras piezas en orden inverso.

NOTA: Formación manijas con las válvulas en la posición cerrada antes de reinstalar las manijas.

MAINTENANCE – SPOUT

SHUT OFFWATER SUPPLIES BEFORE SERVICING VALVE OR SPOUT ASSEMBLIES.

If your faucet leaks at base of spout, replace o-ring (1) on spout adapter (2). A. Loosen set screw (3) on bottom side of spout and pull straight out on spout to remove it from adapter. B. Replace o-ring (1) on adapter (2). C. Reassemble in reverse order. D. If leak continues replace adapter (2).

MANTENIMIENTO – SURTIDOR

CIERRE LOS SUMINSTROS DE AGUA ANTES DE HACERLE EL MANTENIMIENTO A LA VÁLVULA O AL SURTIDOR.

Si la llave de agua tiene una ltración o fuga de agua, cambie el aro-O (1)

en el adaptador del surtidor (2). A. Aoje el tornillo de ajuste (3) en la parte de abajo del surtidor y hale el surtidor directamente hacia fuera para sacarlo del adaptador.

B. Cambie el aro-O (1) en el adaptador (2).

C. Ensamble otra vez en orden inverso. D. Si el escape del agua continúa substituya el adaptador (2).

ENTRETIEN – SOUPAPE

COUPEZ L’ALIMENTATION EN EAU AVANT D’ENTREPRENDRE L’ENTRETIEN DE LA SOUPAPE OU DU BEC.

Si votre robinet coule hors du bec ou autour du corps de traitement, substituez la cartouche de valve (1). A. Retirez le bouton (2) et la vis de réglage (3). Retirez le traitement (4).

B. Retirez la vis (5) et l'unité d'extension de tige (6). C. Retirez écrou à embase (7), embase de manette et joint (8)

D. Retirez la douille de support (9). E. Dévissez la cartouche en la tournant dans le sens contraire des aiguilles d'une montre u tilisant un h exa de 19 m illimètres cl é à douille. F. Installez la nouvelle cartouche et assemblez d'autres pièces à l'envers la commande.

position de fermeture avant de remettre des traitements en état.

NOTE :Ligne traitements avec des valves en

ENTRETIEN – BEC

COUPEZ L’ALIMENTATION EN EAU AVANT D’ENTREPRENDRE L’ENTRETIEN DE LA SOUPAPE OU DU BEC.

Si le robinet fuit par la base du bec, remplacez le joint torique (1) sur

l’adaptateur de bec (2).

A. Desserrez la vis de calage (3) du côté inférieur du bec et tirez

directement sur le be c pour le ret irer de l’ada ptateur. B. Reposez le joint torique (1) sur l’adaptateur (2). C. Reposez les éléments dans l’ordre inverse à celui de la dépose.

D. Si la fuite continue substituez l'adaptateur (2).

87764 Rev. B

Page 5

Specify Finish

▲

Especifíque el Acabado Précisez le Fini

RP52657 RP52657-1.2

Aerator Aireador Aérateur

RP46858

Wrench Llave Clé

RP82131

Handle Assembly (2) Conjunto de la manija (2) Montage de la manette (2)

Optional / Opcional / Optionnel

▲

RP75494

Spout Adapter Adaptador del Surtidor Adaptateur de bec

RP61830

Set Screw & Allen Wrench Tornillo de Ajuste y Llave Allen

Vis et Clé Allen

RP25620

Set Screws (2) Tornillo de Ajuste (2)

Vis de Calage (2)

RP82132

Spout Flange and Gasket Reborde del Surtidor y Empaque Embase de bec et joint

RP61828

O-Ring Anillo “O”

Joint Torique

RP61819

Length Screws (2) Tornillos (2)

Vis (2)

RP41896

Glide Ring (2) Aro para Deslizar (2)

L’anneau de Glissement (2)

RP61818

Handle Insert (2) Inserto de la Manija (2)

RP72720

▲

Élément rapporté de manette (2)

Set Screw and Button (2) Tornillo de Ajuste y Botón (2)

Vis de Calage et Bouton (2)

* Note / Nota / Note

RP75838 Valve cartridge included in R3500-WL rough

RP75838 Cartucho de la válvula incluido en R3500-WL rough RP75838 Cartouche de soupape inclus dans R3500-WL brut

▲

RP82133

Handle Flange and Gasket (2) Reborde de la Manija y Empaque (2) Embase de manette et joint (2)

RP61820

Stem Extender (2) Extensión para la Espiga (2)

Rallonge de tige (2)

▲

RP61821

Flange Nut Tuerca con arandela incorporada

Écrou à embase

▲

72172

Push Pop-UP without Overow

(Accessory order only) Control de rebose sin desagües manuales

(Orden de Accesorio solamente) Renvoi mécanique à poussoir sans

trop-plein (Livrable séparément seulement)

72173

Push Pop-UP with Overow

(Accessory order only) Control de rebose para desagües manuales

(Orden de Accesorio solamente) Renvoi mécanique à poussoir avec

trop-plein (Livrable séparément seulement)

Specify Finish / Especifíque el Acabado / Précisez le Fini

▲

RP47648

Grid Strainer without Overow

(Accessory order only) Cesta/colador para el Desagüe sin Rebosadero

(Orden de Accesorio solamente)

Crépine sans trop-plein (Livrable séparément seulement)

▲

RP6346

▲

Grid Strainer with Overow

(Accessory order only) Cesta/colador para el Desagüe con Rebosadero

(Orden de Accesorio solamente)

Crépine avec trop-plein (Livrable séparément seulement)

87764 Rev. B

Page 6

CLEANING AND CARE

Care should be given to the cleaning of this product. Although its finish is extremely durable, it can be damaged by harsh abrasives or polish. To clean,

simply wipe gently with a damp cloth and blot dry with a soft towel.

Limited Warranty on Delta® Faucets

Parts and Finish

All parts (other than electronic parts and batteries) and finishes of this Delta® faucet are warranted to the original consumer purchaser to be free from defects in material and workmanship for as long as the original consumer purchaser owns the home in which the faucet was first installed or, for commercial users, for 5 years from the date of purchase.

Electronic Parts and Batteries (if applicable)

Electronic parts (other than batteries), if any, of this Delta® faucet are warranted to the original consumer purchaser to be free from defects in material and workmanship for 5 years from the date of purchase or, for commercial users, for one year from the date of purchase. No warranty is provided on batteries.

Delta Faucet Company will replace, FREE OF CHARGE, during the applicable warranty period,

any part or finish that proves defective in material and/or workmanship under normal installation, use and service. If repair or replacement is not practical, Delta Faucet Company may elect to

refund the purchase price in exchange for the return of the product. These are your exclusive remedies.

Delta Faucet Company recommends using a professional plumber for all installation and repair. We also recommend that you use only genuine Delta® replacement parts.

Delta Faucet Company shall not be liable for any damage to the faucet resulting from misuse, abuse, neglect or improper or incorrectly performed installation, maintenance or repair, including failure to follow the applicable care and cleaning instructions.

LIMPIEZA Y CUIDADO DE SU LLAVE

Tenga cuidado al ir a limpiar este producto. Aunque su acabado es sumamente durable, puede ser afectado por agentes de limpieza o para pulir abrasivos. Para limpiar su llave, simplemente frótela con un trapo húmedo y luego séquela con una toalla suave.

Replacement parts may be obtained by calling the applicable number below or by writing to: In the United States and Mexico: In Canada:

Delta Faucet Company Masco Canada Limited, Plumbing Group Product Service Technical Service Centre 55 E. 111th Street 350 South Edgeware Road

Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1

1-800-345-DELTA (3358) 1-800-345-DELTA (3358) customerservice@deltafaucet.com customerservice@mascocanada.com

Proof of purchase (original sales receipt) from the original purchaser must be made available to Delta Faucet Company for all warranty claims unless the purchaser has registered the product with Delta Faucet Company. This warranty applies only to Delta® faucets manufactured after January 1,

1995 and installed in the United States of America, Canada and Mexico. DELTA FAUCET COMPANY SHALL NOT BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR

CONSEQUENTIAL DAMAGES (INCLUDING LABOR CHARGES) FOR BREACH OF ANY EXPRESS OR IMPLIED WARRANTY ON THE FAUCET. Some states/provinces do not allow the exclusion or limitation of special, incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you special legal rights. You may also have

other rights which vary from state/province to state/province.

This is Delta Faucet Company’s exclusive written warranty and the warranty is not transferable.

If you have any questions or concerns regarding our warranty, please view our Warranty FAQs at www.deltafaucet.com, email us at customerservice@deltafaucet.com or call us at the applicable number above.

Garantía Limitada de las Llaves de Agua (grifos) Delta®

Piezas y acabado

Todas las piezas (excepto las piezas electrónicas y las pilas) y los acabados de esta llave de

agua Delta® están garantizados al consumidor comprador original de estar libres de defectos en material y fabricación durante el tiempo que el comprador original posea la vivienda en la que la llave de agua fue originalmente instalada o, para los consumidores comerciales, durante 5 años a partir de la fecha de compra.

Componentes electrónicos y pilas (si aplicable)

Todas las piezas (salvo las pilas), si hay, de esta llave de agua Delta® están garantizadas al consumidor comprador original de estar libres de defectos en materiales y fabricación durante 5 años a partir de la fecha de compra o, para los usuarios comerciales, por un año a partir de la fecha de compra. No se garantizan las pilas.

Delta Faucet Company reemplazará, SIN CARGO, durante el período de garantía aplicable, cualquier pieza o acabado que pruebe tener defectos de material y/o fabricación bajo la instalación, uso y servicio normal. Si la reparación o su reemplazo no es práctico, Delta Faucet Company tiene la opción de reembolsarle su dinero por la cantidad del precio de compra a cambio de la devolución del producto. Estos son sus únicos recursos.

Delta Faucet Company recomienda que use los servicios de un plomero profesional para todas las instalaciones y reparaciones. También le recomendamos que utilice sólo las piezas de repuesto originales de Delta®.

Delta Faucet Company no será responsable por cualquier daño a la llave de agua que resulte del mal uso, abuso, negligencia o mala instalación o mantenimiento o reparación incorrecta, incluyendo el no seguir los cuidados aplicables y las instrucciones de limpieza.

Las piezas de repuesto se pueden obtener llamando al número correspondiente más abajo, o escribiendo a:

En los Estados Unidos y México: En Canadá: Delta Faucet Company Masco Canada Limited, Plumbing Group Product Service Technical Service Centre 55 E. 111th Street 350 South Edgeware Road

Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1

1 800 345 DELTA (3358) 1 800 345 DELTA (3358) customerservice@deltafaucet.com customerservice@mascocanada.com

La prueba de compra (recibo original) del comprador original debe ser disponible a Delta Faucet Company para todos los reclamos a menos que el comprador haya registrado el producto con Delta Faucet Company. Esta garantía le aplica sólo a las llaves de agua de Delta® fabricadas

después del 1 de enero 1995 e instaladas en los Estados Unidos de América, Canadá y México. DELTA FAUCET COMPANY NO SE HACE RESPONSABLE POR CUALQUIER DAÑO ESPECIAL,

INCIDENTAL O CONSECUENTE (INCLUYENDO LOS GASTOS DE MANO DE OBRA) POR EL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA DE LA LLAVE DE AGUA. Algunos estados/provincias no permiten la exclusión o limitación de daños especiales, incidentales o consecuentes, por lo que estas limitaciones y exclusiones pueden no aplicarle a

usted. Esta garantía le otorga derechos legales. Usted también puede tener otros derechos que varían de estado/provincia a estado/provincia.

Esta es la garantía exclusiva por escrito de Delta Faucet Company y la garantía no es transferible.

Si usted tiene alguna pregunta o inquietud acerca de nuestra garantía, por favor, vea nuestra sección de preguntas frecuentes FAQ sobre la garantía en www.deltafaucet.com, también puede enviarnos un correo electrónico a customerservice@deltafaucet.com o llámenos al número que le corresponda anteriormente incluido.

INSTRUCTIONS DE NETTOYAGE

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il peut être abîmé par des produits fortement abrasifs ou des produits de polissage. Il faut simplement le frotter doucement avec un chiffon humide et le sécher à l'aide d'un chiffon doux.

Garantie limitée des robinets Delta

Pièces et finis

Toutes les pièces (à l’exception des composants électroniques et des piles) et tous les finis de ce

robinet Delta® sont protégés contre les défectuosités du matériau et les vices de fabrication par une garantie qui est consentie au premier acheteur et qui demeure valide tant que celui-ci demeure

propriétaire de la maison dans laquelle le robinet a été installé. Dans le cas d’une utilisation commerciale, la garantie est de 5 ans à compter de la date d’achat.

Composants électroniques et piles (le cas échéant)

Si ce robinet Delta® comporte des composants électroniques, ces composants (à l’exception des piles) sont protégés contre les défectuosités du matériau et les vices de fabrication par une garan-

tie consentie au premier acheteur qui est d’une durée de 5 ans à compter de la date d’achat. Dans le cas d’une utilisation commerciale, la garantie est d’un an à compter de la date d’achat. Aucune

garantie ne couvre les piles. Delta Faucet Company remplacera, GRATUITEMENT, pendant la période de garantie applicable,

toute pièce ou tout fini qui présentera une défectuosité du matériau et/ou un vice de fabrication

pour autant que le robinet ait été installé, utilisé et entretenu normalement. S’il est impossible de réparer ou de remplacer le robinet, Delta Faucet Company pourra décider de rembourser le prix d’achat du produit pour autant que celui-ci lui soit retourné. Il s’agit de vos seuls recours.

Delta Faucet Company recommande de confier l’installation et la réparation à un plombier professionnel. Nous vous recommandons également d’utiliser uniquement des pièces de rechange

authentiques Delta®.

Delta Faucet Company se dégage de toute responsabilité à l’égard des dommages causés au robinet en raison d’un mauvais usage, d’un usage abusif, de la négligence ou de l’utilisation d’une méthode d’installation, de maintenance ou de réparation incorrecte ou inadéquate, y compris les dommages résultant du non-respect des instructions de nettoyage et d’entretien applicables.

Pour obtenir des pièces de rechange, veuillez appeler au numéro applicable ci-dessous ou écrire

à l’adresse applicable ci-dessous.

Aux États-Unis et au Mexique : Au Canada: Delta Faucet Company Masco Canada Limited, Plumbing Group Product Service Technical Service Centre 55 E. 111th Street 350 South Edgeware Road

Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1

1-800-345-DELTA (3358) 1-800-345-DELTA (3358) customerservice@deltafaucet.com customerservice@mascocanada.com

La preuve d’achat (reçu original) du premier acheteur doit être présentée à Delta Faucet Company

pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de

Delta Faucet Company. La présente garantie s’applique uniquement aux robinets Delta® fabriqués après le 1er janvier 1995 et installés aux États-Unis d’Amérique, au Canada et au Mexique.

DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DES DOMMAGES PARTICULIERS, CONSÉCUTIFS OU INDIRECTS (Y COMPRIS LES FRAIS DE MAIN-D’OEUVRE) QUI POURRAIENT RÉSULTER DE LA VIOLATION D’UNE GARANTIE IMPLICITE OU EXPLICITE QUELCONQUE SUR LE ROBINET. Dans les États ou les provinces où il est interdit de limiter ou d’exclure la responsabilité à l’égard des dommages particuliers, consécutifs ou indirects, les limites et les exclusions susmentionnées ne s’appliquent pas. La présente garantie vous donne des droits précis qui peuvent varier selon l’État ou la province où

vous résidez.

La présente garantie écrite est la garantie exclusive offerte par Delta Faucet Company et elle n’est pas transférable.

Si vous avez des questions ou des préoccupations en ce qui concerne notre garantie, veuillez consulter la page Warranty FAQs à www.deltafaucet.com, faire parvenir un courriel à customerservice@deltafaucet.com ou nous appeler au numéro applicable.

87764 Rev. Bwww.deltafaucet.com
