Delta DLT7642, DLT7641 Installation & Assembly

Page 1

Safety Bar Installation Instructions

ASSIST BAR MAY NOT PROVIDE DESIGNED AMOUNT

OF SUPPORT UNLESS THESE INSTALLATION INSTRUCTIONS ARE STRICTLY FOLLOWED.

For proper installation, at least one end of Assist Bar MUST be positioned over a wall stud. For solid support, both fasteners MUST go through the wallboard or tile to be tightly secured into wall stud. Assist bar may be installed vertically, horizontally or at an angle, so the mounting screw on at least one end of the Assist Bar is secured into a wall stud. Locate the wall stud(s) behind the wall before beginning installation (a stud finder can be obtained from a hardware store).

CAUTION AND SAFETY WARNINGS:

• DO NOT install this product without first reading and understanding this instruction sheet. If you are unable to understand these Warnings and

Instructions, contact a professional or technical personnel for assistance before attempting to install this product - otherwise, injury may occur.

• After ANY adjustments, repair or service and BEFORE use, make sure that all attaching hardware is tightened securely.

• Assist Bars add security for bath and commode areas if attached as instructed. Location, size, and angle of bars should be determined by a qualified professional to provide optimum safety and function.

• Use EXTREME caution on wet tub or floor surfaces.

• Users with limited physical capabilities should be supervised or assisted in bath and commode areas, even when using Assist Bars.

• This Assist Bar can provide support and increased stability for an individual weighing up to 300 pounds. Assist Bars are NOT designed to support the total weight of an individual. Use the bar for assistance ONLY.

• Be sure Assist Bars are correctly and securely installed. NEVER use Assist Bars if any looseness is noted.

• (For Anchor Mount) DO NOT install supplied wall anchors into wallboard less than 1/2” or greater than 2 1/2” thick.

• (For Anchor Mount) DO NOT install supplied wall anchors into wallboard that has been subjected to water damage or decay.

• (For Anchor Mount) DO NOT install supplied wall anchors into a wood stud.

• Locate stud(s) prior to drilling. Determine if plumbing, electrical or other obstructions, i.e. beads of adhesive ribbing, as in some tub surrounds, are contained behind the wall.

• If mounting to an uneven surface, use silicone to fill any gaps between surface and mounting plate.

• Apply a bead of silicone sealant designed for wet applicators to the back face of both assist bar mounting flanges. This will prevent water

from bleeding through the mounting holes potentially damaging the wall board.

ANCHOR REQUIREMENTS:

• Requires a 3 1/2” space behind the wall and works in the following substrates:

• 1/2” or 5/8” Drywall (ONLY use on 5/8” drywall for commercial applications)

• 1/2” or 5/8” Drywall with Tile

• 1/2” or 5/8” Drywall wit Marble/Stone

TOOLS REQUIRED:

• 3/8-inch Power Drill

• 1-inch drill bit or hole saw (carbide tip bit for hard surfaces like Ceramic Tile.

• 3/16-inch Drill Bit (to drill pilot hole for installation of Lag screw into wood wall stud)

• 5/16-inch Carbide Tip Drill Bit (if drilling through ceramic tile)

• 7/16-inch HEX Socket with 3/8-inch Drive Ratchet

• #2 Phillips screwdriver

• Stud finder

• Pencil

• Safety glasses

Stud Installation

PARTS SUPPLIED:

• (2) 1/4-inch x 2-1/2” Hex Head Lag Screws

THE FOLLOWING STEPS REQUIRE DRILLING INTO THE WALL.

When drilling into the wall, exercise care to avoid any electrical wiring or plumbing that may be located behind the wall. Damaged electrical wiring can cause electrical shock and/or fire. Since older homes do not fall in line with current housing codes and requirements, know where internal wall wiring is located so that no wires will interfere with your installation.

PROPER INSTALLATION IS EXTREMELY IMPORTANT. IF IN DOUBT, INSTALLATION SHOULD BE DONE BY A QUALIFIED PROFESSIONAL.

Drill

Non-Stud Installation

• (1) Wall Anchor

• (2) Mounting Bracket

• (1) 1/4-20 x 3” Machine Screw

Pencil

1-inch Drill Bit 3/16-inch Drill Bit

Safety glasses

1-inch Carbide Tip Drill Bit 5/16-inch Carbide Tip Drill Bit

Stud Finder

Phillips Screw Driver

3/8-inch Drive Ratchet

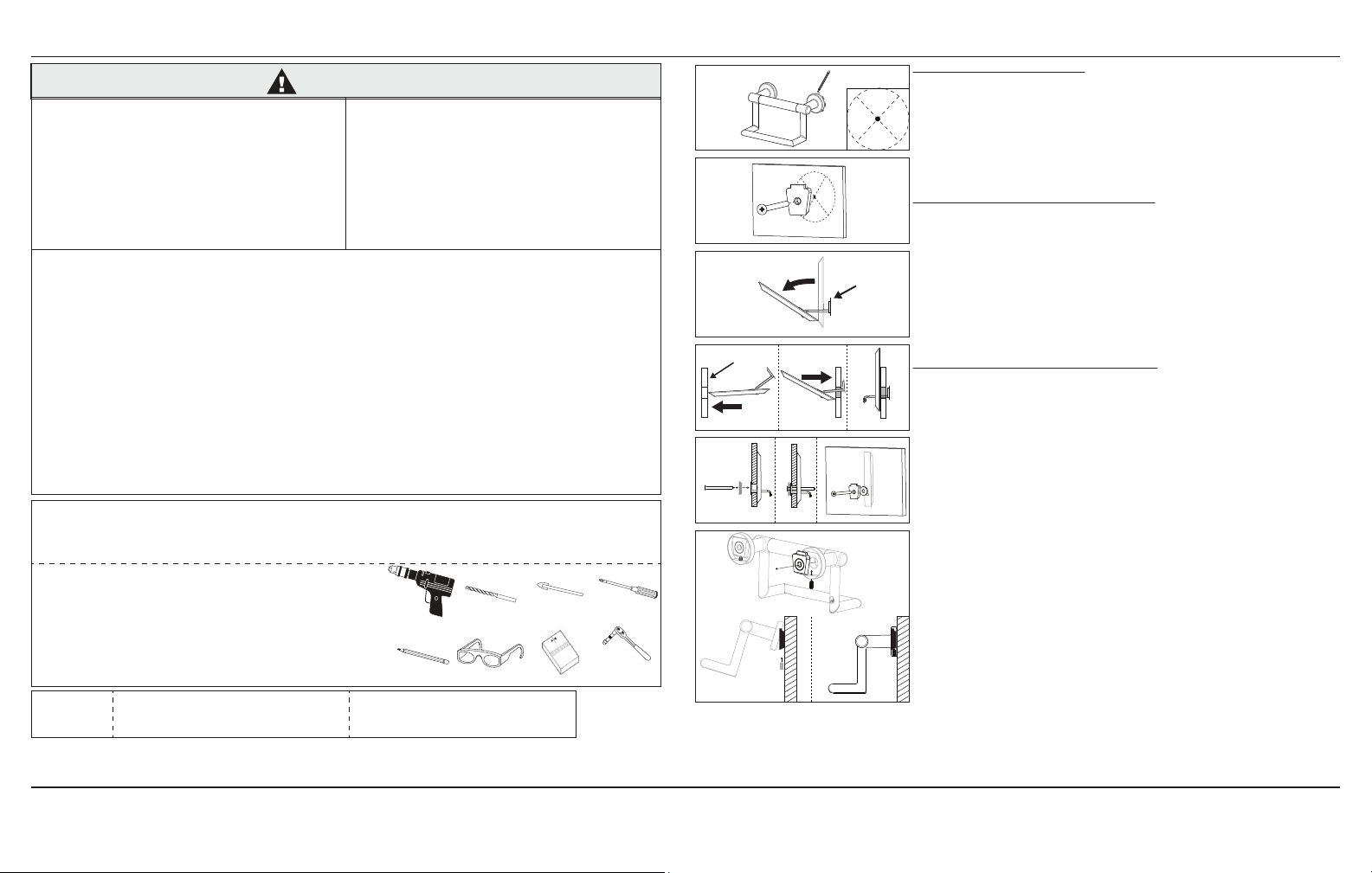

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

Drywall

2 3

Flange

BEFORE INSTALLING GRAB BAR: IMPORTANT: The recommended mounng method for assist bars is to mount at least one end of the bar

into a WOOD wall stud or WOOD blocking.

1. Remove the parts and products from the package.

2. Determine the locaon of the product and where you want to install it.

3. Place product on the wall at desired locaon and check that the product is level.

4. Use a pencil and mark the centers on each side of the product for the mounng locaons. (Fig. 1)

5. Locaon: A stud ﬁnder should be used to verify if there are any stud(s) behind the marked locaons. Install the product using the stud-mounng direcons if a stud is available. If a stud is not located within the area where the supplied anchor will be installed then use the non-stud mounng direcons.

STUD-MOUNTING DIRECTIONS:

6. Put on safety glasses before starng.

7. Use the 3/8-inch power drill and 7/64-inch drill bit to drill all holes into the wall and wood wall stud(s) at the marked posions. NOTE: If installing Grab Bar over ceramic les, the 1/4-inch carbide p drill bit will be needed for drilling through the le, in order to prevent damage to the les. Drill pilot holes through the les by using a 1/4-inch carbide p drill bit. Once a hole has been drilled through the ceramic les, use the 7/64-inch drill bit to drill a pilot hole in the wood wall stud itself.

8. Aach Assist Bar mounng bracket to the wall with screws. DO NOT COMPLETELY TIGHTEN. (Fig. 2)

9. Repeat on opposing side of wall. Then ghten securely.

10. Aach Assist Bar onto mounng bracket and secure with the provided 10-24 X 1/2” Socket Set Screw. Repeat for opposing side. (Fig. 6)

NON-STUD MOUNTING DIRECTIONS:

6. Put on safety glasses before starng.

7. Use the 3/8-inch power drill and the 1-inch drill bit to drill a one-inch hole precisely at each of the marked posions from the previous step. NOTE: If installing the product over ceramic le or other hard surface the carbide p drill bit or hole saw will be needed.

8. Clean the wall surface of any dust or debris.

9. Peel and remove (1) piece of protecve strips from the circle piece of tape. Place the tape on the end of the arm and adhere the arm with the bar in the upward direcon to the back side of the anchor bracket. The arm should sit inside ring. *It is important the arm always be upright.*

10. Peel and remove (1) piece of protecve strips from tape on the supplied wall anchor brace bar. The tape is necessary to allow the supplied wall anchor brace bar to adhere to the back side of the wall for placement. (This will ensure that the bar will stay upright during installaon.)

11. Get supplied anchor, ﬂip the bar downward at the end of the arm. The bar should be lted up only slightly. (Fig. 3)

12. Hold the ﬂange of the supplied anchor and insert the bar into the wall. The bar should have the “UP” arrow poinng upward when installing into the wall.

13. Once the bar is completely inside the wall, pull outward/back on the ﬂange and ensure the bar lts upward behind the wall and straightens upright. The bar should be resng on the back side of the wall and poinng upward with the longest side at the top. (Fig. 4)

14. Hold on ghtly to the ﬂange and keep pressure on the bar behind the wall to ensure that the bar stays upright with the longest part of the bar poinng upward. The bar behind the wall must always be upright and the longest part must be poinng upward for the supplied anchor to perform properly.

15. As you hold the ﬂange and apply pressure to the bar by pulling outward, align the hole in the mounng bracket with the center hole of the ﬂange and insert a 3” machine screw into the mounng bracket and then the center hole of the ﬂange. Ensure that the mounng bracket is posioned upright with the tab on the large side facing upwards. Next align the machine screw with the threaded insert in the bar and ghten enough to keep the bar upright. DO NOT COMPLETELY TIGHTEN. (Fig. 5)

16. On opposing side use the STUD-MOUNTING DIRECTIONS 7-8 listed above.

17. Turn and completely ghten the screws while applying pressure to keep the bar right. Tighten the screws unl the ﬂange plate is ﬂush against the wall and is secure.

18. Aach Assist Bar onto mounng bracket and secure with the provided 10-24 X 1/2” Socket Set Screw. Repeat for opposing side. (Fig. 6)

www.libertyhardware.com • Made in China/Hecho en China/Fabriqué Chine 1-800-542-3789

CP11627

8.07.13

Page 2

Instructions d'installation de la barre de sécurité

ATTENTION

LA BARRE D'APPUI POUR RÉSIDENCE POURRAIT NE PAS

FOURNIR LE SOUTIEN POUR LEQUEL ELLE A ÉTÉ CONÇUE SI CES

INSTRUCTIONS D'INSTALLATION NE SONT PAS STRICTEMENT SUIVIES.

Pour une installation correcte, au moins une des extrémités de la barre d'assistance DOIT être positionnée sur un poteau d'ossature murale. Pour un support approprié, les deux fixations DOIVENT aller dans la cloison ou les carreaux et doivent être fermement fixés au montant de cloison. La barre d'appui peut être installée verticalement, horizontalement ou obliquement, aussi longtemps qu'au moins les deux extrémités de la barre d'appui sont solidement fixées dans un montant de cloison. Localisez les montants de cloison avant de commencer l'installation (vous pouvez acheter un localisateur de montant dans une quincaillerie).

MISES EN GARDE ET AVERTISSEMENTS DE SÉCURITÉ :

• NE PAS installer ce produit avant d'avoir lu et compris cette fiche d'instructions au préalable. Si vous ne comprenez pas ces avertissements et

instructions, contactez un professionnel ou un technicien pour obtenir de l'aide avant d'essayer d'installer ce produit, afin d'éviter tout risque de blessure.

• Après TOUT réglage, réparation ou entretien et AVANT utilisation, assurez-vous que toutes les pièces de fixation sont bien serrées.

• Les barres d'appui ajoutent de la sécurité dans la salle de bain et à la toilette si elles sont installées conformément aux instructions. L'emplacement, la taille et l'angle des barres devraient être déterminés par un professionnel qualifié pour offrir une sécurité et une fonctionnalité

optimales.

• Soyez TRÈS PRUDENT dans une baignoire ou sur un parterre mouillés.

• Les utilisateurs avec des capacités physiques limitées devraient être surveillés ou aidés lorsqu'ils les utilisent la baignoire ou la toilette même avec

des barres d'appui pour résidence.

• Cette barre d'appui pour résidence peut offrir un soutien et une plus grande stabilité à une personne pesant un maximum de 136 kg (300 lb). Les

barres d'appui NE sont PAS conçues pour supporter tout le poids d'une personne. N'utilisez la barre d'appui QUE pour vous aider.

• Assurez-vous que les barres d'appui sont installées correctement et solidement fixées. NE JAMAIS utiliser une barre d'appui si vous remarquez un

mou.

• (Pour le montage des ancrages) NE PAS installer les ancrages muraux fournis dans des panneaux muraux d'épaisseur inférieure à 1/2 po (1,35

cm) ou supérieure à 2-1/2 po (6,35 cm).

• (Pour le montage des ancrages) NE PAS installer les ancrages muraux fournis dans des panneaux muraux ayant subi un dégât des eaux ou des

dégradations.

• (Pour le montage des ancrages) NE PAS installer les ancrages muraux fournis dans un poteau en bois.

• Localisez les montants avant de commencer à percer. Vérifiez si l'arrière du mur contient de la plomberie, des obstacles électriques ou d'autre

nature, tels que par exemple des bandes d'adhésif ou des joints comme ceux qui entourent les baignoires.

• Si le montage a lieu sur une surface inégale, comblez les trous entre la surface et la plaque de montage à l'aide de silicone.

• Appliquez une perle de scellant silicone spécial lieux humides au dos de chaque collerette de montage de la barre d'assistance. Cela empêchera

l'eau de s'infiltrer dans les trous de montage, ce qui pourrait endommager le panneau mural.

RECOMMANDATIONS POUR LES ANCRAGES :

Requiert un espace de 3½ po (8,9 cm) à l'arrière du mur et convient aux supports suivants:

• cloison sèche de 1/2 ou 5/8 po (1,27 ou 1,59 cm) (montez UNIQUEMENT sur des cloisons sèches de 5/8 po dans les locaux commerciaux)

• cloison sèche de 1/2 ou 5/8 po (1,27 ou 1,59 cm) recouverte de carreaux

• cloison sèche de 1/2 ou 5/8 po (1,27 ou 1,59 cm) recouverte de marbre ou de pierre

OUTILS REQUIS :

• Perceuse électrique de 3/8 po

• Foret de 1 po ou scie cylindrique (foret à pointe de carbure pour surfaces dures comme les

carreaux de céramique)

• Foret de 3/16 po (pour percer un avant-trou pour un tire-fond dans un montant de cloison

en bois)

• Foret à pointe de carbure de 5/16 po (si vous percez dans des carreaux de céramique)

• Douille hexagonale de 7/16 po avec une clé à cliquet de 3/8 po

• Tournevis cruciforme n°2

• Détecteur de montants

• Crayon

• Lunettes de sécurité

MONTAGE SUR POTEAU:

PIÈCES FOURNIES :

• (2) tire-fonds 1/4-po x 6,35cm (2-1/2”) à tête hexagonale

LES ÉTAPES SUIVANTES NÉCESSITENT DE PERCER DES TROU

DANS LE MUR. Lorsque vous percez le mur, faites attention d'éviter tout conduit électrique ou plomberie qui pourraient se trouver derrière le mur. Des fils électriques endommagés peuvent provoquer un choc électrique et/ou un incendie Puisque les maisons anciennes ne respectent pas toujours les exigences et les codes d'habitation actuels, sachez où passent les fils électriques à l'intérieur du mur de sorte qu'ils n'interfèrent pas avec votre installation. UNE INSTALLATION CORRECTE EST EXTRÊMEMENT IMPORTANTE. SI VOUS AVEZ DES DOUTES, L'INSTALLATION DEVRAIT ÊTRE FAITE PAR UN PROFESSIONNEL QUALIFIÉ.

Foret à pointe de

Perceuse

Crayon

MONTAGE HORS POTEAU:

• (1) Ancrage mural

• (2) Supports de fixation

• (1) Vis à métaux 1/4-20 de 3 po (7,62 cm) de longueur

Foret de 1 po Foret de 3/16 po

Lunettes de sécurité

carbure de 1 po

Foret à pointe de carbure de 5/16 po

Localisateur de montant

Tournevis cruciforme

3/8-inch Drive Ratchet

Fig. 1

Fig. 2

Fig. 3

Cloison sèche

Fig. 4

Fig. 5

Fig. 6

2 3

Collerette

AVANT D'INSTALLER UNE BARRE D'APPUI: IMPORTANT: Il est recommandé de monter les barres d'assistance de façon à ce qu'au moins une des

extrémités de la barre soit montée dans un poteau d'ossature murale en BOIS ou dans un support en BOIS.

1. Rerez les produits et les pièces de l'emballage.

2. Localisez le produit et déterminez l'endroit où vous voulez l'installer.

3. Placez le produit à l'emplacement désiré sur le mur et vériﬁez que le produit est à niveau.

4. À l'aide d'un crayon, marquez le centre des emplacements de montage de chaque côté du produit.

(Fig.1)

5. Emplacement : À l'aide d'un détecte ur de montants, vériﬁ ez qu'il n'y a aucun montant derrière l es emplacemen ts marqués. Si vous trouvez un montant install ez le produit à l'aide des ins trucons de montage sur montant. Si vous ne localise z aucun montant dans la zone où l'ancrage doit être install é, suivez le s instrucons ci-dessous.

INSTRUCTIONS DE MONTAGE SUR POTEAU :

6. Meez des lunees de sécurité avant de commencer.

7. Ulisez la perceuse électrique de 0,95 cm (3/8") et un foret de 0,28 cm (7/64") pour faire tous les trous dans le mur et montants de cloison aux emplacements marqués. REMARQUE: Si vous installez la barre d'appui sur des carreaux de céramique, le foret à pointe de carbure de 0,64 cm (1/4") seront nécessaires pour trouer les carreaux sans les endommager. Faire des avants trous dans les carreaux de céramique à l'aide d'un foret à pointe de carbure de 0,64 cm (1/4"). Une fois que le trou a été percé dans le carreau de céramique, ulisez le foret de 0,28 cm (7/64") pour faire un avant trou dans le montant de cloison en bois.

8. Aachez le support de ﬁxaon de la barre d'assistance au mur avec le re-fond à tête hexagonale 1/4 po x 2-1/2. NE SERREZ PAS COMPLÈTEMENT. (Fig 2)

9. Répétez l'opéraon pour le côté opposé. Bien serrer.

10. Aachez la barre d'assistance sur le support de ﬁxaon et ﬁxez-la avec la vis sans tête à six pans creux

10-24 x 1/2 po. Répétez l'opéraon pour le côté opposé. (Fig. 6)

INSTRUCTIONS DE MONTAGE HORS POTEAU :

6. Meez des lunees de sécurité avant de commencer.

7. À l'aide d'une perceuse de 3/8 po équipée d'un foret de 1 po ou d'une scie cylindrique, percez un trou

de 1 po précisément au centre de chacun des emplacements marqués à l'étape précédente. REMARQUE : Si vous installez le produit sur des carreaux de céramique ou sur une autre surface dure, vous aurez besoin du foret à pointe de carbure ou de la scie cylindrique.

8. Neoyez la surface du mur de tous débris ou poussière.

9. Détachez et rerez (1) deux pellicules de protecon de la pièce d'adhésif ronde. Placez l'adhésif au bout du bras et faites adhérer le bras à l'arrière du support d'ancrage en maintenant la barre en posion vercale. Le bras doit reposer à l'intérieur de l'anneau. *Il est important que le bras soit

toujours à la vercale.*

10. Détachez et rerez les (1) protecons de chacun des deux morceaux de ruban adhésif situés sur la barre de support de l'ancrage mural. L'adhésif est nécessaire pour permere à la barre de support de l'ancrage mural d'adhérer à l'arrière du mur, assurant ainsi un placement correct. (Cela permera à la barre de rester droite pendant l'installaon.)

11. Prenez l'ancrage fourni, inclinez la barre vers le bas à l'extrémité du bras. La barre doit être très légèrement inclinée vers le haut. (Fig. 3)

12. Maintenez la colleree de l'ancrage fourni et insérez la barre dans le mur. La ﬂèche indiquant le «HAUT» de la barre doit être dirigée vers le haut lors de l'installaon sur le mur.

13. Une fois la barre complètement insérée dans le mur, rez la colleree vers l'extérieur/l'arrière et assurez-vous que la barre se redresse puis se stabilise à la vercale derrière le mur. La barre doit s'appuyer à l'arrière du mur en pointant vers le haut, sa pare la plus longue au sommet. (Fig. 4)

14. Tenez fermement la colleree et maintenez la pression à l'arrière du mur pour vous assurer que la barre reste à la vercale, sa pare la plus longue au sommet. La barre placée à l'arrière du mur doit toujours être à la vercale et sa pare la plus longue doit pointer vers le haut, pour que l'ancrage fonconne correctement.

15. Alors que vous tenez la colleree et faites pression sur la barre en rant vers l'extérieur, insérez une vis

de 3 po (7,62 cm) dans le trou central de la colleree. Ensuite, insérez la vis à métaux dans le trou ﬁleté de la barre et serrez suﬃsamment pour maintenir la barre droite. NE SERREZ PAS COMPLÈTEMENT. (Fig. 5)

16. Pour le côté opposé, ulisez les INSTRUCTIONS DE MONTAGE SUR POTEAU 7 à 8 énumérées ci-dessus.

17. Tournez et serrez la vis tout en exerçant une pression sur la barre pour la maintenir à la vercale. Serrez la vis jusqu'à ce que la plaque de la colleree soit fermement placée à ﬂeur du mur.

18. Aachez la barre d'assistance sur le support de ﬁxaon et ﬁxez-la avec la vis sans tête à six pans creux 10-24 x 1/2 po. Répétez l'opéraon pour le côté opposé. (Fig. 6)

www.libertyhardware.com • Made in China/Hecho en China/Fabriqué Chine 1-800-542-3789

CP11627

8.07.13

Page 3

Instrucciones de instalación de la barra de seguridad

ADVERTENCIA

LA BARRA DE APOYO PODRÍA NO PROVEER LA CANTIDAD DE APOYO PARA LA QUE ESTÁ DISEÑADA AL MENOS QUE ESTAS INSTRUCCIONES DE INSTALACIÓN SEAN SEGUIDAS ESTRICTAMENTE.

Para su instalación adecuada, por lo menos un extremo de la Barra de Apoyo DEBE estar posicionado sobre un montante en al pared. Para apoyo sólido, ambos sujetadores DEBEN atravesar el panel o baldosa y quedar firmemente sujetos al montante. La barra de apoyo puede ser instalada verticalmente, horizontalmente o en ángulo, de modo que el tornillo de montaje de ambos extremos de la barra de soporte quede sujeto a un montante de pared. Ubique los montantes de pared detrás de la pared antes de iniciar la instalación (un detector de vigas puede conseguirse en una ferretería).

ADVERTENCIAS DE SEGURIDAD:

• NO instale este equip sin antes leer y entender la hoja de instrucciones. Si usted no puede entender estas advertencias e instrucciones, contacte a

un profesional de la salud, a un vendedor, o al personal técnico para asistencia antes de intentar instalar este equipo - de otra manera, podrían ocurrir lesiones.

• Luego de CUALESQUIERA ajustes, reparaciones o servicios y ANTES de usar, asegúrese de que todos los accesorios de acoplamiento estén apretados firmemente.

• Las barras de apoyo aumentan la seguridad en áreas de tinas, duchas e inodoros si se acoplan como se instruye. La ubicación, el tamaño y el ángulo de las barras deben ser determinados por un profesional calificado para proveer óptima seguridad y funcionalidad.

• Tome precauciones EXTREMAS en tinas o pisos mojados.

• Usuarios con capacidades físicas limitadas deben ser supervisados o ayudados en las áreas de tinas, duchas e inodoros, aun cuando estén

usando barras de apoyo.

• Esta barra de apoyo puede proveer apoyo y mayor estabilidad para un individuo que pese hasta 300 libras (136 Kg). Las barras de apoyo NO están

diseñadas para apoyar todo el peso de un individuo. Use la barra para apoyo ÚNICAMENTE.

• Asegúrese de que las barras de apoyo estén correcta y firmemente instaladas. NUNCA use las barras de soporte si nota que están flojas.

• (Para Montaje con Anclaje) NO instale los anclajes proporcionados en un tablero de pared de grosor menor a 1/2" o mayor a 2-1/2" (1.3cm-6.35cm).

• (Para Montaje con Anclaje) NO instale los anclajes de pared proporcionados en un tablero que haya sufrido daños por agua o que esté deteriorado.

• (Para Montaje con Anclaje) NO instale los anclajes de pared proporcionados en un montante de madera.

• Ubique los montantes antes de taladrar. Determine si detrás de la pared hay tuberías, cableado eléctrico o cualquier otra obstrucción (como gotas de adhesivo o corrugado como ocurre en algunas aplicaciones de tinas.

• Si va a realizar la instalación en una superficie desigual, utilice silicona para rellenar cualquier espacio que quede entre la superficie y la placa de instalación.

• Aplique una gota de sellador de silicona diseñado para aplicaciones en zonas húmedas a la cara posterior de las dos bridas para el montaje de la barra de apoyo. Esto evitará que el agua se filtre por las perforaciones del montaje, lo que puede ser perjudicial para el tablero de la pared.

REQUERIMIENTOS DEL ANCLAJE: Requiere un espacio de 8,9 cm (3½ pulgadas) detrás de la pared y se puede utilizar con los siguientes materiales:

• 1/2” or 5/8” Drywall (ONLY use on 5/8” drywall for commercial applications)

• 1/2” or 5/8” Drywall with Tile

• 1/2” or 5/8” Drywall wit Marble/Stone

HERRAMIENTAS REQUERIDAS:

• Taladro eléctrico de 3/8 in

• Broca de 1 in

• Broca de 3/16 in (para taladrar el agujero guía para instalar el tirafondo en el montante

de madera de la pared)

• Broca de carburo 5/16 in (si taladra a través de baldosa de cerámica)

• Casquillo hexagonal de 7/16 in con llave de trinquete de 3/8 in.

• Destornillador Phillips #2

• Detector de vigas

• Lápiz

• Gafas de seguridad

PIEZAS

SUMINISTRADAS:

www.libertyhardware.com • Made in China/Hecho en China/Fabriqué Chine 1-800-542-3789

MONTAJE EN MONTANTE DE PARED:

• (2) tirafondos de cabeza hexagonal de 1/4 in x 2-1/2 in

LOS SIGUIENTES PASOS REQUIEREN TALADRADO EN LA PARED.

Cuando taladre en la pared, tenga el cuidado de evitar cualquier cableado eléctrico dañado puede causar choque eléctrico y/o incendio. Ya que las casas más viejas no siempre están construidas conforme a los códigos y requerimientos para viviendas actuales, averigüe dónde está localizado el cableado interno para que ningún cable interfiera con su instalación. LA INSTALACIÓN ADECUADA ES EXTREMADAMENTE

IMPORTANTE. EN CASO DE DUDA, LA INSTALACIÓN DEBIERA

SER HECHA POR UN PROFESIONAL CALIFICADO.

Taladro

Lapiz

MONTAJE SIN MONTANTE DE PARED:

• (1) Anclaje de pared

• (2) Abrazaderas de Montaje

• (1) tornillos maquinados de ¼-20 de 3" de largo

Broca de 1 in

Broca de 3/16 in

Gafas de seguridad

Broca de carburo 1 in

Broca de carburo 5/16 in

Detector de vigas

Destornillador en cruz

Casquillo hexagonal de 7/16 in con llave de trinquete de 3/8 in.

ANTES DE INSTALAR LA BARRA DE APOYO: IMPORTANTE: El método de montaje recomendado para las barras de apoyo es el de montar por lo menos

un extremo de la barra en un montante de pared de MADERA o en bloqueos de MADERA.

1. Rere las piezas y los productos del empaque.

2. Determine dónde quiere instalar la barra de soporte.

3. Coloque el producto sobre la pared en la ubicación deseada y veriﬁque que el producto esté a nivel.

Fig. 1

Fig. 2

Brida

Fig. 3

Panel de yeso

Fig. 4

Fig. 5

Fig. 6

2 3

4. Con un lápiz marque los centros de las posiciones de agujeros de montaje de un extremo. (Fig. 1)

5. Ubicación: ulice un localizador de montantes para veriﬁcar que no hayan montantes detrás de las ubicaciones marcadas. Si hay un montante disponible, instale el producto usando las instrucciones de instalación con montante. Si no hay un montante en el área de instalación del anclaje de pared, prosiga con las instrucciones siguientes.

INSTRUCCIONES PARA MONTAJE EN MONTANTE DE PARED:

6. Póngase gafas de seguridad antes de empezar.

7. Use el taladro eléctrico de 0,95 cm (3/8") y la broca de 0,28 cm (7/64") para taladrar todos los agujeros en la pared y en los montantes de madera de la pared en las posiciones marcadas. NOTA: Si instala la barra de soporte sobre baldosas de cerámica, la broca con punta de carburo de 0,64 cm (1/4") serán necesarias para taladrar a través de las baldosas, para prevenir que se dañen. Taladre agujeros guía a través de las baldosas de cerámica usando una broca con punta de carburo de 0,64 cm (1/4"). Una vez un agujero ha sido taladrado a través de la baldosa, use la broca de 0,28 cm (7/64") para taladrar un agujero guía en el propio montante de pared.

8. Fije la abrazadera de montaje de la Barra de Apoyo a la pared con el rafondo de cabeza hexagonal 1/4 x 2-1/2. NO APRIETE POR COMPLETO. (Fig. 2)

9. Repita en la oposición a lado de la pared. Apriete ﬁrmemente.

10. Fije la Barra de Apoyo a la abrazadera de montaje, y asegúrela con el tornillo sin cabeza de hueco hexagonal 10-24 x 1/2". Repita para el otro extremo. (Fig. 6)

INSTRUCCIONES PARA MONTAJE SIN MONTANTE DE PARED:

6. Póngase gafas de seguridad antes de empezar.

7. Use un taladro eléctrico de 3/8 in y una broca de 1 in para taladrar todos los agujeros en el tablero en las posiciones marcadas. NOTA: Si se instala la Barra de Apoyo en azulejos de cerámica, se necesitará una broca de punta de carbono de 5/16" para perforar el azulejo.

8. Limpie cualquier suciedad o polvo de la superﬁcie de la pared.

9. Pele y rere dos (1) pedazos de las bandas protectoras de la pieza circular de cinta. Coloque la cinta en el extremo del brazo y pegue el brazo con la barra en la dirección hacia arriba en la parte posterior de la abrazadera de anclaje. El brazo debe encajar en el anillo. *Es importante que el brazo siempre esté

en posición vercal.*

10. Pele y rere las (1) capas de protección de ambas piezas de cinta adhesiva ubicadas en la barra de soporte del anclaje de pared. La cinta adhesiva es necesaria para permir que la barra de soporte del anclaje de pared se adhiera a la cara interior de la pared para facilitar su colocación. (Esto asegura que la barra permanecerá en posición vercal durante la instalación).

11. Tome el anclaje proporcionado, gire la barra hacia abajo al extremo del brazo. La barra debe estar levemente inclinada hacia arriba. (Fig. 3)

12. Sostenga la brida del anclaje proporcionado e inserte la barra en la pared. La barra debe mostrar la ﬂecha "UP" (arriba) orientada hacia arriba cuando instale el producto en la pared.

13. Una vez que haya introducido la barra completamente en la pared, re del reborde hacia atrás/afuera

y asegúrese de que la barra seincline hacia arriba detrás de la pared y que quede en posición vercal. La barra debe descansar sobre la superﬁcie interior de la pared y estar orientada hacia arriba con el extremo más largo en el extremo superior. (Fig. 4)

14. Sostenga ﬁrmemente el reborde y mantenga la presión sobre la barra detrás de la pared para asegurarse de que la barra permanezca en posición vercal con la sección más larga orientada hacia arriba. La barra detrás de la pared siempre debe estar en posición vercal y la sección más larga debe estar orientada hacia arriba para que el anclaje funcione correctamente.

15. Mientras sosene el reborde y aplica presión a la barra rando de ella hacia afuera, introduzca un tornillo maquinado de 3" en el agujero central del reborde. Después alinee el tornillo para metales con el inserto roscado en la barra, y apriete lo suﬁciente para mantener la barra derecha. NO APRIETE POR COMPLETO. (Fig. 5)

16. Para el otro extremo siga los pasos 7 y 8 de las INSTRUCCIONES PARA MONTAJE EN MONTANTE DE PARED que se relacionan arriba.

17. Enrosque y apriete el tornillo mientras aplica presión sobre la barra para mantenerla en posición vercal. Apriete el tornillo hasta que laplaca quede plana contra la pared y esté ﬁrmemente asegurada.

18. Fije la Barra de Apoyo a la abrazadera de montaje, y asegúrela con el tornillo sin cabeza de hueco hexagonal 10-24 x 1/2". Repita para el otro extremo. (Fig. 6)

CP11627

8.07.13

Delta DLT7642, DLT7641 Installation & Assembly

Specifications and Main Features

Frequently Asked Questions

User Manual
