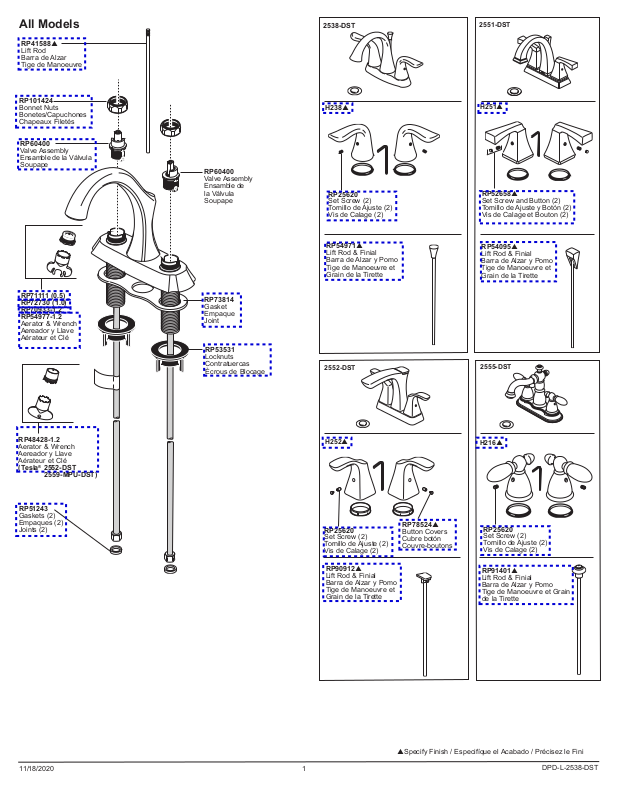

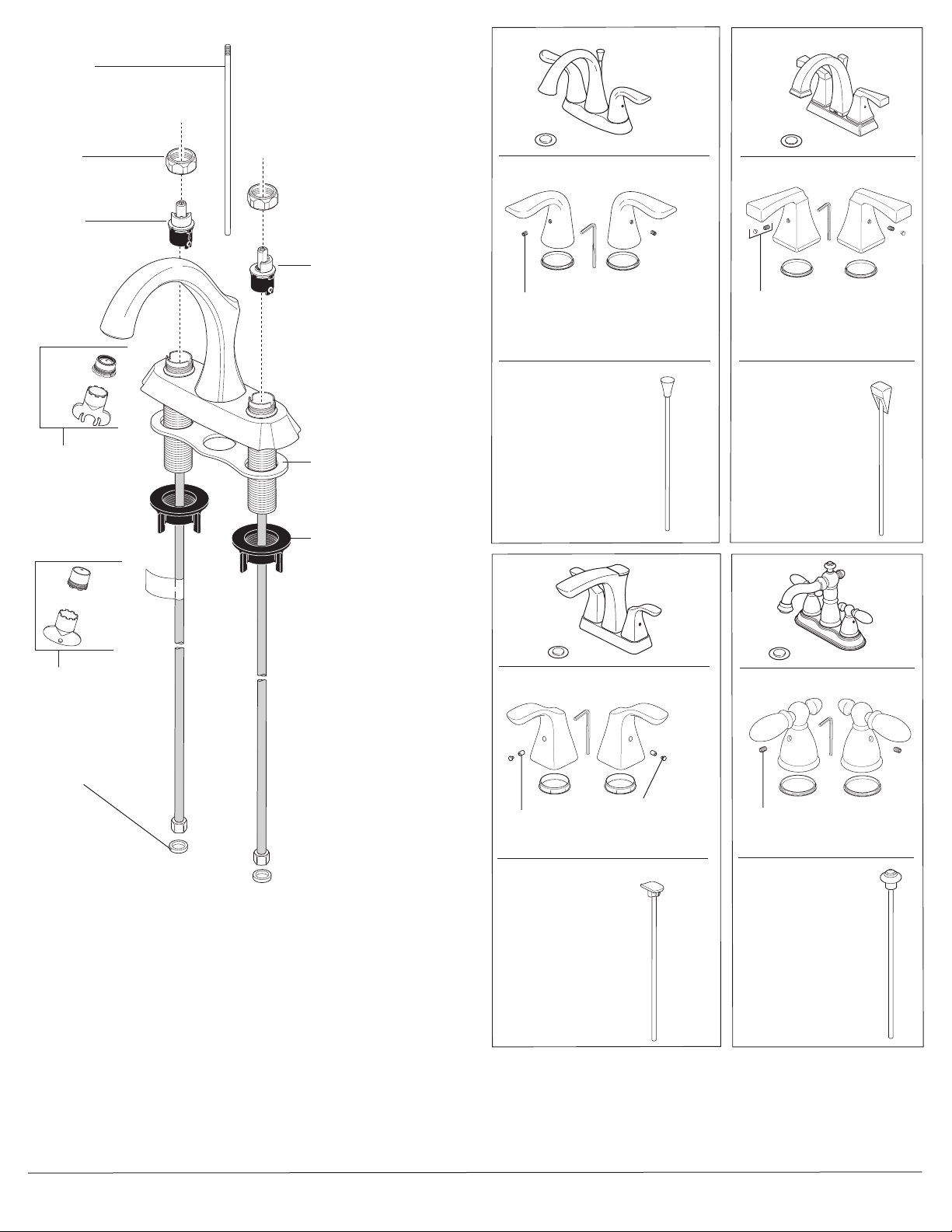

Delta DLT7184 Installation & Assembly

All Models

RP41588p

Lift Rod
Barra de Alzar
Tige de Manoeuvre

2538-DST

2551-DST

RP101424

Bonnet Nuts
Bonetes/Capuchones
Chapeaux Filetés

RP60400

Valve Assembly
Ensamble de la Válvula
Soupape

RP71111 (0.5)
RP72730 (1.0)
RP70933-1.2
RP54977-1.2

Aerator & Wrench
Aereador y Llave
Aérateur et Clé

RP60400

Valve Assembly
Ensamble de
la Válvula
Soupape

RP73814

Gasket
Empaque
Joint

RP53531

Locknuts
Contratuercas
Ècrous de Blocage

H238p

RP25620

Set Screw (2)
Tornillo de Ajuste (2)
Vis de Calage (2)

RP54971p

Lift Rod & Finial
Barra de Alzar y Pomo
Tige de Manoeuvre et
Grain de la Tirette

2552-DST

H251p

RP52658p

Set Screw and Button (2)
Tornillo de Ajuste y Botón (2)
Vis de Calage et Bouton (2)

RP54095p

Lift Rod & Finial
Barra de Alzar y Pomo
Tige de Manoeuvre et
Grain de la Tirette

2555-DST

RP48428-1.2

Aerator & Wrench
Aereador y Llave
Aérateur et Clé

(Tesla® 2552-DST
2559-MPU-DST)

RP51243

Gaskets (2)
Empaques (2)
Joints (2)

H252p

RP25620

Set Screw (2)
Tornillo de Ajuste (2)
Vis de Calage (2)

RP90912p

Lift Rod & Finial
Barra de Alzar y Pomo
Tige de Manoeuvre et
Grain de la Tirette

RP78524p

Button Covers
Cubre botón
Couvre-boutons

H216p

RP25620

Set Screw (2)
Tornillo de Ajuste (2)
Vis de Calage (2)

RP91401p

Lift Rod & Finial
Barra de Alzar y Pomo
Tige de Manoeuvre et Grain
de la Tirette

11/18/2020

pSpecify Finish / Especifíque el Acabado / Précisez le Fini

1

DPD-L-2538-DST

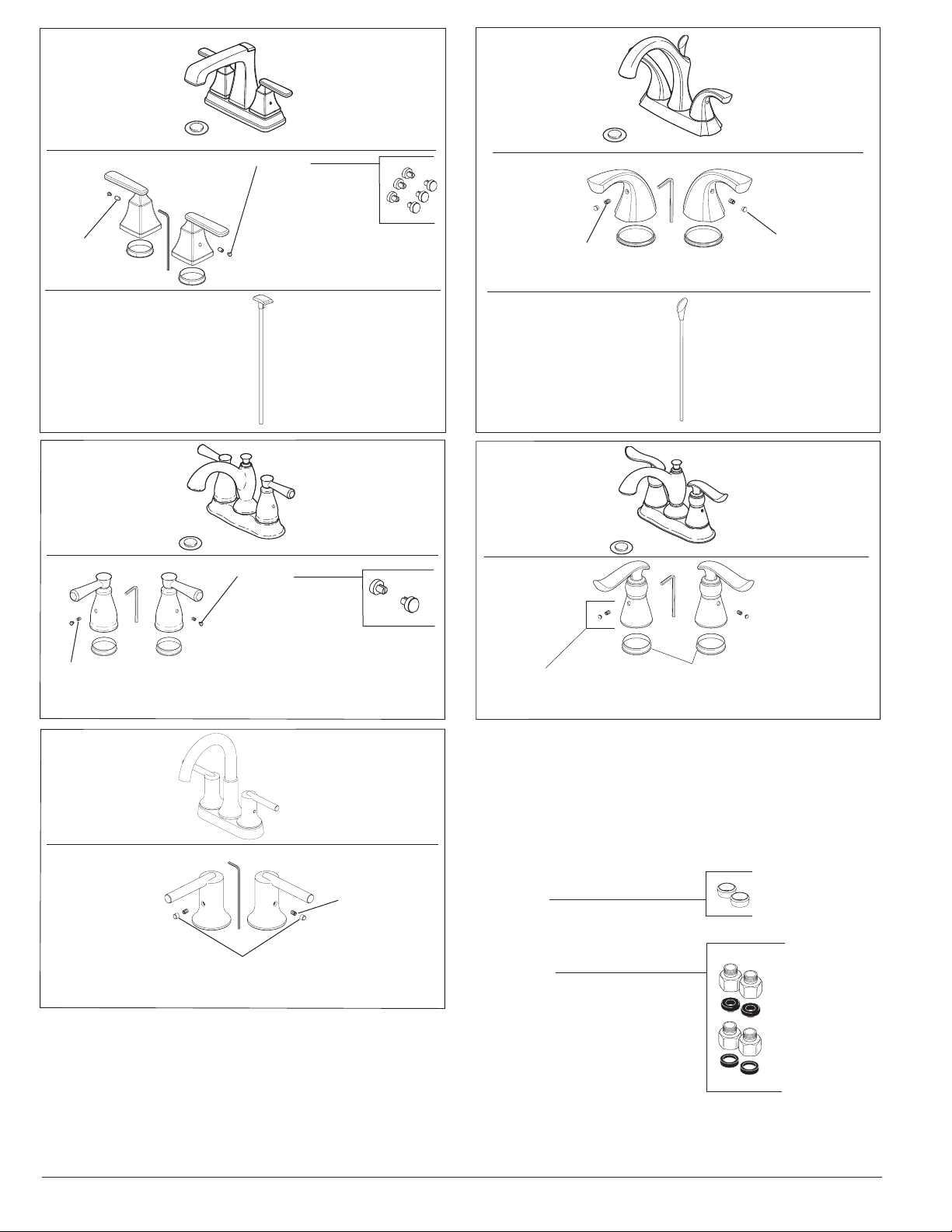

2564-DST

2592-DST

H264p

RP25620

Set Screw (2)
Tornillo de Ajuste (2)
Vis de Calage (2)

RP90913p

Lift Rod & Finial
Barra de Alzar y Pomo
Tige de Manoeuvre et
Grain de la Tirette

2593-DST

H293p

RP25620

Set Screw (2)
Tornillo de Ajuste (2)
Vis de Calage (2)

RP83791

Set Screw Covers
(1 Red / 1 Blue /2 Gray
/ 2 Black)
Tornillo Cubre
(1 Rojo y 1 Azul / 2
Gris / 2 Negro)
vis couvre
(1 Red / 1 Blue / 2
Gray / 2 Noir)

RP84705

Set Screw & Button (2)
(1 Set Screw / 1 Gray /
1 Black)
Botón y Tornillo de

Aju󰀬e (2) (1 Tornillo de
Aju󰀬e / 1 Gris /

1 Negro)
Bouton et Vis de
Calage (2) (1 Vis de
Calage / 1 Gris /
1 Noirs)

H292p

RP25620

Set Screw (2)
Tornillo de Ajuste (2)
Vis de Calage (2)

RP90909p

Lift Rod & Finial
Barra de Alzar y Pomo
Tige de Manoeuvre et
Grain de la Tirette

2594-DST

H294p

RP52658p

Set Screw & Button (2)

Botón y Tornillo de Aju󰀬e (2)

Bouton et Vis de Calage (2)

RP78524p

Button Covers
Cubre botón
Couvre-boutons

RP41896

Glide Ring
Aro para Deslizar
L’anneau de Glissement

2559-MPU-DST

RP101871p

RP73165

Red & Blue Buttons
Botón rojo y azul
Bouton rouge et bleu

pSpecify Finish / Especifíque el Acabado / Précisez le Fini

11/18/2020

RP25620

Set Screw (2)
Tornillo de Ajuste (2)
Vis de Calage (2)

RP50952

Plastic Sleeves
Mangas Plásticas
Manchons en plastique

RP63263

Adapters
3/8"-24 UNEF to 1/2"-20 UN &
3/8"-24 UNEF to 1/2"-14 NPSM

Adaptadors
3/8”-24 UNEF to 1/2”-20 UN &
3/8”-24 UNEF to 1/2”-14 NPSM

Adapteurs
3/8 po-24 UNEF to 1/2 po-20 UN et
3/8 po-24 UNEF to 1/2 po-14 NPSM

2

DPD-L-2538-DST

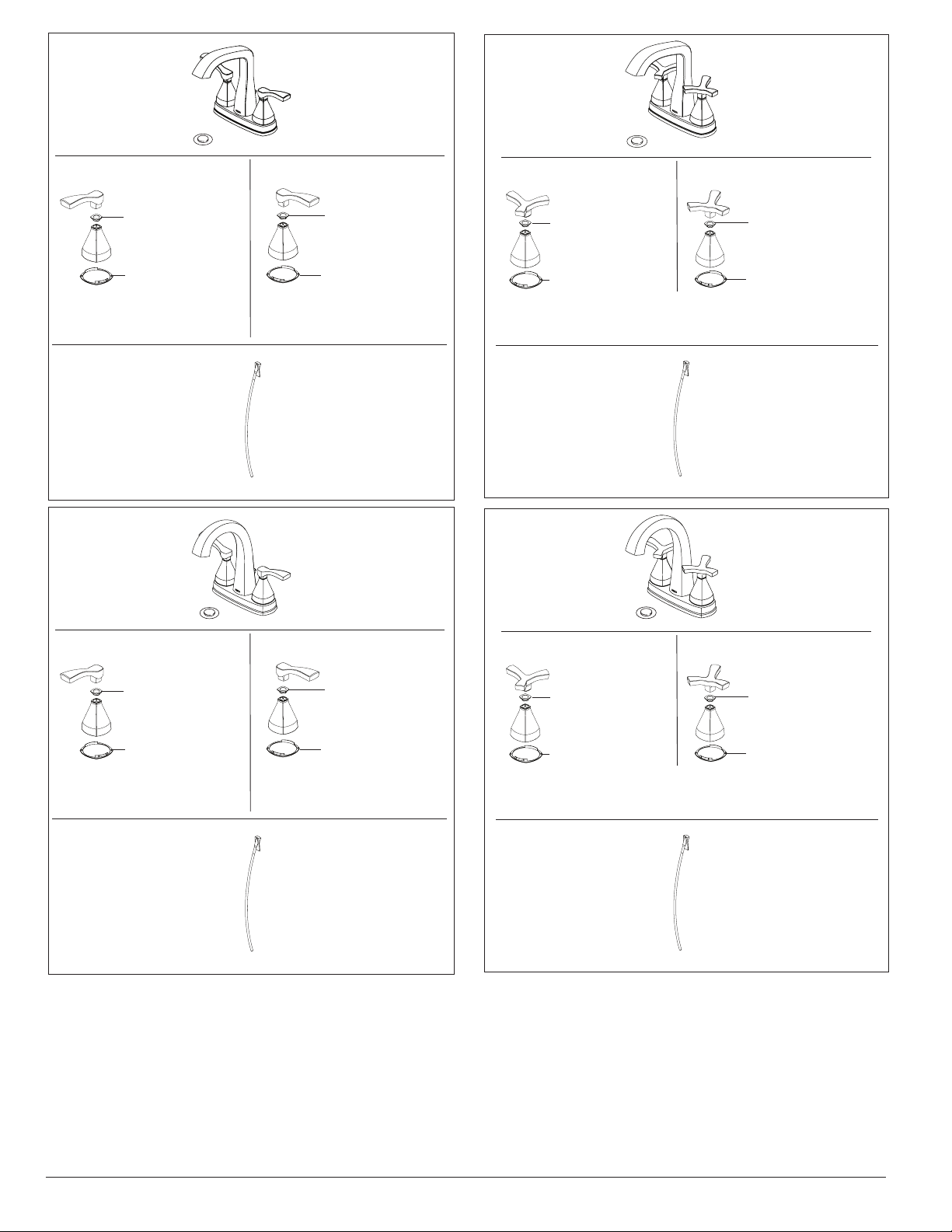

25776-MPU-DST

257766-MPU-DST

RP100362p RP100363p

RP100366 - Red/Blue
RP100367BK - Black
RP100367GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)
Anneaux glissants (2)

RP100368BK - Black
RP100368GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)

Anneaux glissants (2)

RP100361p

Lift Rod & Finial
Barra de Alzar y Pomo
Tige de Manoeuvre et
Grain de la Tirette

25775-MPU-DST

RP100366 - Red/Blue
RP100367BK - Black
RP100367GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)
Anneaux glissants (2)

RP100368BK - Black
RP100368GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)
Anneaux glissants (2)

RP100364p RP100365p

RP100366 - Red/Blue
RP100367BK - Black
RP100367GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)
Anneaux glissants (2)

RP100368BK - Black
RP100368GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)

Anneaux glissants (2)

RP100361p

Lift Rod & Finial
Barra de Alzar y Pomo
Tige de Manoeuvre et
Grain de la Tirette

257756-MPU-DST

RP100366 - Red/Blue
RP100367BK - Black
RP100367GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)
Anneaux glissants (2)

RP100368BK - Black
RP100368GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)

Anneaux glissants (2)

RP100362p RP100363p

RP100366 - Red/Blue
RP100367BK - Black
RP100367GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)
Anneaux glissants (2)

RP100368BK - Black
RP100368GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)

Anneaux glissants (2)

RP100361p

Lift Rod & Finial
Barra de Alzar y Pomo
Tige de Manoeuvre et
Grain de la Tirette

RP100366 - Red/Blue
RP100367BK - Black
RP100367GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)
Anneaux glissants (2)

RP100368BK - Black
RP100368GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)
Anneaux glissants (2)

RP100364p RP100365p

RP100366 - Red/Blue
RP100367BK - Black
RP100367GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)
Anneaux glissants (2)

RP100368BK - Black
RP100368GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)

Anneaux glissants (2)

RP100361p

Lift Rod & Finial
Barra de Alzar y Pomo
Tige de Manoeuvre et
Grain de la Tirette

RP100366 - Red/Blue
RP100367BK - Black
RP100367GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)
Anneaux glissants (2)

RP100368BK - Black
RP100368GR - Gray

Glide Rings (2)
Anillos de deslizamiento (2)

Anneaux glissants (2)

pSpecify Finish / Especifíque el Acabado / Précisez le Fini

11/18/2020

3

DPD-L-2538-DST

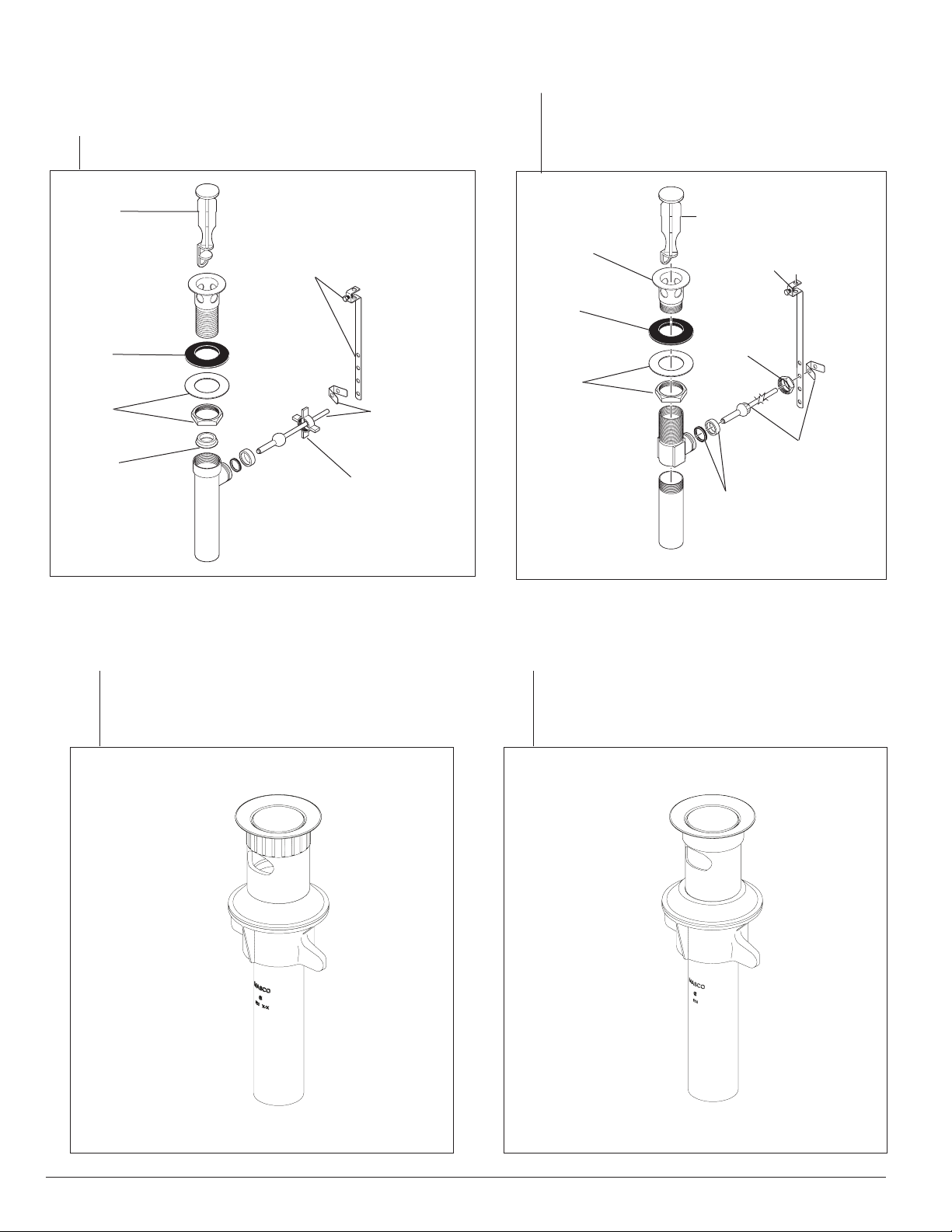

RP38958p

Pop-Up with Metal Flange and Plastic Tail Piece
*For Use With Track-Pack Models
Drenaje automático con brida de metal y la pieza de cola plástica
*Para uso con los modelos Track-Pack
Renvoi mécanique avec collerette en métal et raccord droit de vidange en
plastique sans la tige de manoeuvre
*Pour utilisation avec les modèles Track-Pack

Less Lift Rod

menos la barra de alzar

RP26533p
Metal Pop-Up Assembly Less Lift Rod
Ensamble de Metal del Desagüe Automático Sin la Barra de Alzar
Renvoi Mécanique en Métal Sans la Tige de Manoeuvre

RP5648p

Stopper
Tapón
Bonde

RP6142

Gasket
Empaque
Joint

RP6140

Nut & Washer
Tuerca y Arandela
L’écrou et rondelle

RP33037

Flange Seal
Sello de Brida
Joint de collerette

RP101631p

Push-Up with Plastic Tail Piece
Flexiones con cola de plástico
Push-Up avec queue en plastique

RP12516

Strap & Screw
Barra Chata y Tornillo
Feuillard et Vis

RP12517

Horizontal
Rod & Clip
Barra Horizontal
y Gancho
Tige Horizontale
et Agrafe

RP33038

Pivot Nut
Pivote de Tuerca
L’écrou du pivot

RP23060p

Flange
Reborde
Collerette

RP6142

Gasket
Empaque
Joint

RP6140

Nut & Washer
Tuerca y Arandela/

Roldana
Écrou et Rondelle

RP101630p
Push-Up with Metal Tail Piece
Flexiones con cola el metal
Push-Up avec queue le métal

RP5648p

Stopper
Tapón
Bonde

RP12516

Strap & Screw
Barra Chata y

Tornillo
Feuillard et Vis

RP6132

Nut
Tuerca
Écrou

RP12517

Horizontal Rod & Clip
Barra Horizontal y Gancho
Tige Horizontale et Agrafe

RP6130

Pivot Seat & Gasket
Asiento de Pivote y
Empaque
Joint et Siège du Pivot

pSpecify Finish / Especifíque el Acabado / Précisez le Fini

11/18/2020

4

DPD-L-2538-DST
