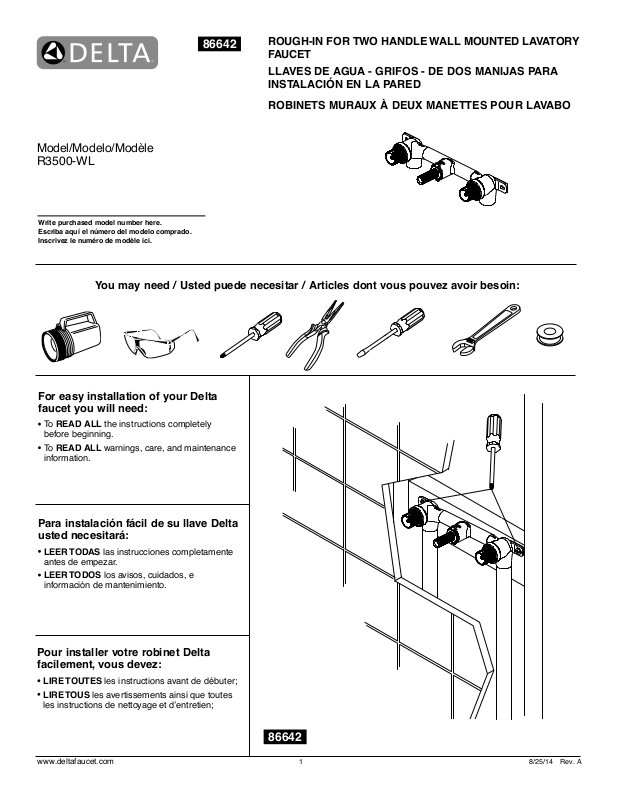

Delta DLT7173 Installation & Assembly

Model/Modelo/Modèle

T

E

F

L

O

N

R3500-WL

Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.

You may need / Usted puede necesitar / Articles dont vous pouvez avoir besoin:

86642

ROUGH-IN FOR TWO HANDLE WALL MOUNTED LAVATORY
FAUCET

LLAVES DE AGUA - GRIFOS - DE DOS MANIJAS PARA
INSTALACIÓN EN LA PARED

ROBINETS MURAUX À DEUX MANETTES POUR LAVABO

For easy installation of your Delta
faucet you will need:

To READ ALL the instructions completely
before beginning.

To READ ALL warnings, care, and maintenance
information.

Para instalación fácil de su llave Delta
usted necesitará:

LEER TODAS las instrucciones completamente

antes de empezar.
LEER TODOS los avisos, cuidados, e

información de mantenimiento.

Pour installer votre robinet Delta
facilement, vous devez:

LIRE TOUTES les instructions avant de débuter;
LIRE TOUS les avertissements ainsi que toutes

les instructions de nettoyage et d’entretien;

86642

1www.deltafaucet.com

8/25/14 Rev. A

1

A.

B.

2 3/4"

± 1/2"

(69.85 ± 12.7mm)

Min.

11 1/2"

(Min. 292mm)

1

Min. 3"

(Min. 76.2 mm)

2

1

2

2

2

1

4

3

1

FAUCET INSTALLATION

Construct a suitable stud brace for mounting of the valve body. Refer to the roughing-in

A.

dimensions located on the plaster guard sleeves on valve body. Front of stringer (1)
must be 2 3/4" ± 1/2" from finished wall. NOTE: Indicated min. / max. roughing-
in dimensions are to finished wall. If tile or another surface is to be added after
installation, this must be considered. A suggested framing example is shown above.Your
installation may have different framing requirements than those shown.

Attach the valve body (1) to the stud brace with suitable screws (2). The valve body is designed

B.

to be fed with the water supplies from underneath. This can however be changed to ceiling
supplies by changing cartridge assemblies from one side to the other. Secure the valve body
after you have verified that installation is level and correct.

INSTALACIÓN DE LA LLAVE DE AGUA

NOTA: Es muy importante que después de la instalación la punta del surtidor de esta
llave de agua o grifo esté por lo menos a un mínimo de 1" sobre el borde del recipiente.
Organice su instalación con cuidado para asegurarse que quede un espacio de aire.

Construya un soporte adecuado en la viga detrás de la pared para instalar el cuerpo de

A.

la válvula. Tome nota de las dimensiones para las instalaciones detrás de la pared que se
encuentran en las mangas para la protección de yeso en el cuerpo de la válvula. El frente
del larguero (1) debe estar a 2 3/4" ± 1/2" de la pared acabada. NOTA: Las dimensiones
mínimas/máximas indicadas de las instalaciones son hasta la pared acabada. Debe
considerar esto si va a colocar losa u otra superficie en la pared después de la instalación.
Arriba se muestra un ejemplo de un entramado. Su instalación puede tener requisitos
diferentes para entramar que los que se muestran arriba.

Conecte el cuerpo de la válvula (1) a la viga de soporte con los tornillos adecuados (2).Elcuerpo

B.

de la válvula está diseñado para deslizarse con las tuberías de agua desde por debajo. Sin
embargo, esto puede cambiarse a los suministros en el techo al cambiar los ensambles del
cartucho de un lado al otro. Fije el cuerpo de la válvula después que haya verificado que la
instalación está nivelada y correcta.

INSTALLATION DU MÉLANGEUR

NOTE : Il est très important que l’extrémité du bec de ce robinet se trouve à au
moins 1 po au-dessus du bord de la cuvette après l’installation. Prenez soin
d’installer l’appareil pour

Construisez une entretoise solide pour monter le corps de soupapes. Les dimensions

A.

pour la plomberie brute sont indiquées sur les manchons du protecteur monté sur le
corps de soupapes. L’avant de l’entretoise (1) doit présenter un retrait de 2 3/4 po ± 1/2
po par rapport à la surface du mur fini. NOTE : Les dimensions min. et max. indi-

quées pour la plomberie brute sont mesurées par rapport à la surface du mur fini.

Si vous placez des carreaux ou un autre revêtement sur le mur, vous devez en tenir
compte. La figure ci-dessus montre une façon de charpenter le mur.Votre installation
peut nécessiter une charpente différente de celle montrée.

Fixez le corps de soupapes (1) à l’entretoise avec des vis adéquates (2). Lecorps desoupapes

B.

est conçu pour être installé de manière que les entrées d’eau se trouvent en dessous. Si
vous l’installez pour que les entrées d’eau se trouvent sur le dessus, vous devez changer les
cartouches de côté. Fixez le corps de soupapes après vous être assuré qu’il est de niveau et
installé correctement.

obtenir cet écart.

WATER LINE CONNECTIONS

Install hot and cold supply piping (1) to the valve body ( 2 ).
Temporarily pull plaster guards (3) from valve body. Do not discard
plaster guards at this time. Turn on the water supplies to the valve
body. Position a bucket in front of spout shank. Using pliers, slowly
open the hot and cold valve, and allow the water to flow from the
spout shank (4), for at least one minute. Close valves and carefully
inspect connections for leakage, with the water pressure on.
Retighten if necessary, but do not over tighten. Repair as needed.
Reattach plaster guards to valve body. Turn off water supplies, if
needed. Firmly secure the valve body after you have verified that
installation is level and correct.

HAGA LAS CONEXIONES A LASTUBERÍAS O LÍNEAS
DE AGUA

(1) al cuerpo de la válvula (2).Temporalmente hale los protectores del
yeso (3) de la pared del cuerpo de la válvula. No deseche todavía el
yeso de la pared. Con unos alicates, abra los suministros de agua a la
válvula. Coloque un cubo enfrente de la espiga del caño (4). Lentamente
abra la válvula de agua caliente y la fría, y permita que el agua fluya de la
espiga del caño, por lo menos por un minuto. Cierre las válvulas y cuidados­amente inspeccione si hay filtracion o fugas, cuando hay presión de agua.
Apriete otra vez si es necesario, pero no apriete demasiado. Repare
cuando sea requerido. Fije los protectores del yeso de la pared al cuerpo
de la válvula. Cierre los suministros de agua, si es necesario. Firmemente
fije el cuerpo de la válvula después que haya verificado si la instalación
está nivelada y correcta.

RACCORDEZ LES CONDUITES D’EAU FROIDE ET
D’EAU CHAUDE

Posez des tuyaux pour raccorder l’arrivée d’eau chaude et d’eau

froide de 1/2 po (1) au corps du mélangeur (2). Retirez temporairement
tous les protecteurs (3) du corps de la soupape. Ne jetez pas les
protecteurs. Avec une pince, ouvrez les robinets d’arrivée d’eau au
corps du mélangeur. Placez un seau devant le manchon du bec (4).
Ouvrez lentement les soupapes d’eau chaude et d’eau froide et laissez
l’eau couler du manchon du bec pendant au moins une minute. Fermez
les soupapes et véfifiez soigneusement l’étanchéité des raccords sous
la pression de l’eau. Resserrez au besoin, mais prenez soin de ne pas
trops resserrez. Réparez s’il y a lieu. Fixez de nouveau les protecteurs
sur le corps de robinet. Fermez les robinets d’arrivée, au besoin. Fixez
solidement le corps du mélangeur après vous être assuré que

l’installation est correcte et de niveau.

2

86642 Rev. A

3

(100 mm)

1 (38 mm)

Diameter

COMPLETE WALL FINISH

Complete finish wall with 1 diameter holes for
handle and spout shanks. Space hole centers (100
mm) apart. NOTE: To ensure proper
holes, beyond 1 Complete wall finish.

do not oversize

COMPLETE EL ACABADO DE LA PARED

Complete el acabado de la pared con agujeros de 1

de diámetro para las espigas de la manija y el caño.
Mantenga un espacio entre los centros de los agujeros
de

(100 mm). NOTA: Para asegurar un ajuste apro-

piado, no taladre los agujeros más de 1
el acabado de la pared.

Complete

TERMINEZ LA FINITION DU MUR

Terminez le mur de en prévoyez des trous de 1

du bec. Espacez les axes à 4 po (100 mm) de distance
les uns des autres. NOTE: Pour assurer un bon ajuste-
ment, ne surdimensionnez pas les trous à plus de
1

po.Terminez la

du mur.

Plasterguard
Protector de yeso
Gabarit de plâtrage

RP61822

Mounting Sleeve (2)
Manga de instalación (2)
Bague de montage (2)

3

RP75838

Valve Cartridge, Cold Side
Cartucho de la Válvula, Lado Frío
Cartouche de soupape, eau froide

RP75786

Valve Cartridge, Hot Side
Cartucho de laVálvula , Lado Caliente
Cartouche de soupape, eau chaude

86642 Rev. A

CLEANING AND CARE

Care should be given to the cleaning of this product. Although its finish is extremely durable, it can be damaged by harsh abrasives or polish.To clean,
simply wipe gently with a damp cloth and blot dry with a soft towel.

Limited Warranty on Delta®Faucets

Parts and Finish

All parts (other than electronic parts and batteries) and finishes of this Delta®faucet are warranted
to the original consumer purchaser to be free from defects in material and workmanship for as long
as the original consumer purchaser owns the home in which the faucet was first installed or, for
commercial users, for 5 years from the date of purchase.

Electronic Parts and Batteries (if applicable)

Electronic parts (other than batteries), if any, of this Delta®faucet are warranted to the original
consumer purchaser to be free from defects in material and workmanship for 5 years from the
date of purchase or, for commercial users, for one year from the date of purchase. No warranty is
provided on batteries.

Delta Faucet Company will replace, FREE OF CHARGE, during the applicable warranty period, any
part or finish that proves defective in material and/or workmanship under normal installation, use
and service. If repair or replacement is not practical, Delta Faucet Company may elect to refund
the purchase price in exchange for the return of the product. These are your exclusive remedies.

Delta Faucet Company recommends using a professional plumber for all installation and repair. We
also recommend that you use only genuine Delta®replacement parts.

Delta Faucet Company shall not be liable for any damage to the faucet resulting from misuse,
abuse, neglect or improper or incorrectly performed installation, maintenance or repair, including
failure to follow the applicable care and cleaning instructions.

LIMPIEZA Y CUIDADO DE SU LLAVE

Tenga cuidado al ir a limpiar este producto. Aunque su acabado es sumamente durable, puede ser afectado por agentes de limpieza o para pulir abra­sivos. Para limpiar su llave, simplemente frótela con un trapo húmedo y luego séquela con una toalla suave.

Replacement parts may be obtained by calling the applicable number below or by writing to:

In the United States and Mexico: In Canada:

Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358) 1-800-345-DELTA (3358)
[e-mail] [e-mail]

Proof of purchase (original sales receipt) from the original purchaser must be made available to
Delta Faucet Company for all warranty claims unless the purchaser has registered the product with
Delta Faucet Company. This warranty applies only to Delta®faucets manufactured after January 1,
1995 and installed in the United States of America, Canada and Mexico.

DELTA FAUCET COMPANY SHALL NOT BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES (INCLUDING LABOR CHARGES) FOR BREACH OF ANY
EXPRESS OR IMPLIED WARRANTY ON THE FAUCET. Some states/provinces do not allow the
exclusion or limitation of special, incidental or consequential damages, so these limitations and
exclusions may not apply to you. This warranty gives you special legal rights. You may also have
other rights which vary from state/province to state/province.

This is Delta Faucet Company’s exclusive written warranty and the warranty is not transferable.
If you have any questions or concerns regarding our warranty, please view our Warranty FAQs at

www.deltafaucet.com, email us at [e-mail] or call us at the applicable
number above.

© 2014 Masco Corporation of Indiana

Garantía Limitada de las Llaves de Agua (grifos) Delta

Piezas y acabado

Todas las piezas (excepto las piezas electrónicas y las pilas) y los acabados de esta llave de
agua Delta®están garantizados al consumidor comprador original de estar libres de defectos en
material y fabricación durante el tiempo que el comprador original posea la vivienda en la que la
llave de agua fue originalmente instalada o, para los consumidores comerciales, durante 5 años
a partir de la fecha de compra.

Componentes electrónicos y pilas (si aplicable)

Todas las piezas (salvo las pilas), si hay, de esta llave de agua Delta®están garantizadas al con­sumidor comprador original de estar libres de defectos en materiales y fabricación durante 5 años
a partir de la fecha de compra o, para los usuarios comerciales, por un año a partir de la fecha de
compra. No se garantizan las pilas.

Delta Faucet Company reemplazará, SIN CARGO, durante el período de garantía aplicable, cual­quier pieza o acabado que pruebe tener defectos de material y/o fabricación bajo la instalación,
uso y servicio normal. Si la reparación o su reemplazo no es práctico, Delta Faucet Company tiene
la opción de reembolsarle su dinero por la cantidad del precio de compra a cambio de la devolución
del producto. Estos son sus únicos recursos.

Delta Faucet Company recomienda que use los servicios de un plomero profesional para todas las
instalaciones y reparaciones. También le recomendamos que utilice sólo las piezas de repuesto
originales de Delta®.

Delta Faucet Company no será responsable por cualquier daño a la llave de agua que resulte del
mal uso, abuso, negligencia o mala instalación o mantenimiento o reparación incorrecta, incluy­endo el no seguir los cuidados aplicables y las instrucciones de limpieza.

Las piezas de repuesto se pueden obtener llamando al número correspondiente más abajo, o
escribiendo a:

En los Estados Unidos y México: En Canadá:

Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1 800 345 DELTA (3358) 1 800 345 DELTA (3358)
[e-mail] [e-mail]

La prueba de compra (recibo original) del comprador original debe ser disponible a Delta Faucet
Company para todos los reclamos a menos que el comprador haya registrado el producto con
Delta Faucet Company. Esta garantía le aplica sólo a las llaves de agua de Delta® fabricadas
después del 1 de enero 1995 e instaladas en los Estados Unidos de América, Canadá y México.

DELTA FAUCET COMPANY NO SE HACE RESPONSABLE POR CUALQUIER DAÑO ESPECIAL,
INCIDENTAL O CONSECUENTE (INCLUYENDO LOS GASTOS DE MANO DE OBRA) POR EL
INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA DE LA LLAVE DE
AGUA. Algunos estados/provincias no permiten la exclusión o limitación de daños especiales,
incidentales o consecuentes, por lo que estas limitaciones y exclusiones pueden no aplicarle a
usted. Esta garantía le otorga derechos legales. Usted
varían de estado/provincia a estado/provincia.

Esta es la garantía exclusiva por escrito de Delta Faucet Company y la garantía no es transferible.
Si usted tiene alguna pregunta o inquietud acerca de nuestra garantía, por favor, vea nuestra

sección de preguntas frecuentes FAQ sobre la garantía en www.deltafaucet.com, también puede
enviarnos un correo electrónico a [e-mail] o llámenos al número que le
corresponda anteriormente incluido.

®

también puede tener otros derechos que

© 2014 Masco Corporación de Indiana

INSTRUCTIONS DE NETTOYAGE

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il peut être abîmé par des produits fortement abrasifs ou des produits de polis­sage. Il faut simplement le frotter doucement avec un chiffon humide et le sécher à l'aide d'un chiffon doux.

Garantie limitée des robinets Delta

Pièces et finis

Toutes les pièces (à l’exception des composants électroniques et des piles) et tous les finis de ce
robinet Delta®sont protégés contre les défectuosités du matériau et les vices de fabrication par
une garantie qui est consentie au premier acheteur et qui demeure valide tant que celui-ci demeure
propriétaire de la maison dans laquelle le robinet a été installé. Dans le cas d’une utilisation com­merciale, la garantie est de 5 ans à compter de la date d’achat.

Composants électroniques et piles (le cas échéant)

Si ce robinet Delta®comporte des composants électroniques, ces composants (à l’exception des
piles) sont protégés contre les défectuosités du matériau et les vices de fabrication par une garan­tie consentie au premier acheteur qui est d’une durée de 5 ans à compter de la date d’achat. Dans
le cas d’une utilisation commerciale, la garantie est d’un an à compter de la date d’achat. Aucune
garantie ne couvre les piles.

Delta Faucet Company remplacera, GRATUITEMENT, pendant la période de garantie applicable,
toute pièce ou tout fini qui présenteraune défectuosité dumatériau et/ou un vice de fabrication pour
autant que le robinet ait été installé, utilisé et entretenu normalement. S’il est impossible de réparer
ou de remplacer le robinet, Delta Faucet Company pourra décider de rembourser le prix d’achat du
produit pour autant que celui-ci lui soit retourné. Il s’agit de vos seuls recours.

Delta Faucet Company recommande de confier l’installation et la réparation à un plombier pro­fessionnel. Nous vous recommandons également d’utiliser uniquement des pièces de rechange
authentiques Delta®.

Delta Faucet Company se dégage de toute responsabilité à l’égard des dommages causés au
robinet en raison d’un mauvais usage, d’un usage abusif, de la négligence ou de l’utilisation d’une
méthode d’installation, de maintenance ou de réparation incorrecte ou inadéquate, y compris
les dommages résultant du non-respect des instructions de nettoyage et d’entretien applicables.

Pour obtenir des pièces de rechange, veuillez appeler au numéro applicable ci-dessous ou écrire
à l’adresse applicable ci-dessous.

Aux États-Unis et au Mexique : Au Canada:

Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358) 1-800-345-DELTA (3358)
[e-mail] [e-mail]

La preuve d’achat (reçu original) du premier acheteur doit être présentée à Delta Faucet Company
pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de
Delta Faucet Company. La présente garantie s’applique uniquement aux robinets Delta® fabriqués
après le 1er janvier 1995 et installés aux États-Unis d’Amérique, au Canada et au Mexique.

DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DES
DOMMAGES PARTICULIERS, CONSÉCUTIFS OU INDIRECTS (Y COMPRIS LES FRAIS
DE MAIN-D’OEUVRE) QUI POURRAIENT RÉSULTER DE LA VIOLATION D’UNE GARANTIE
IMPLICITE OU EXPLICITE QUELCONQUE SUR LE ROBINET. Dans les États ou les provinces
où il est interdit de limiter ou d’exclure la responsabilité à l’égard des dommages par ticuliers, con­sécutifs ou indirects, les limites et les exclusions susmentionnées ne s’appliquent pas. La présente
garantie vous donnedes droits précis quipeuvent varier selon l’État ou la province où vous résidez.

La présente garantie écrite est la garantie exclusive offerte par Delta Faucet Company et elle n’est
pas transférable.

Si vous avez des questions ou des préoccupations en ce qui concerne notre garantie, veuillez
consulter la page Warranty FAQs à www.deltafaucet.com, faire parvenir un courriel à customerser­[e-mail] ou nous appeler au numéro applicable.

®

© 2014 Division de Masco Indiana

4

86642 Rev. Awww.deltafaucet.com
