Delta DLT7169 Installation & Assembly

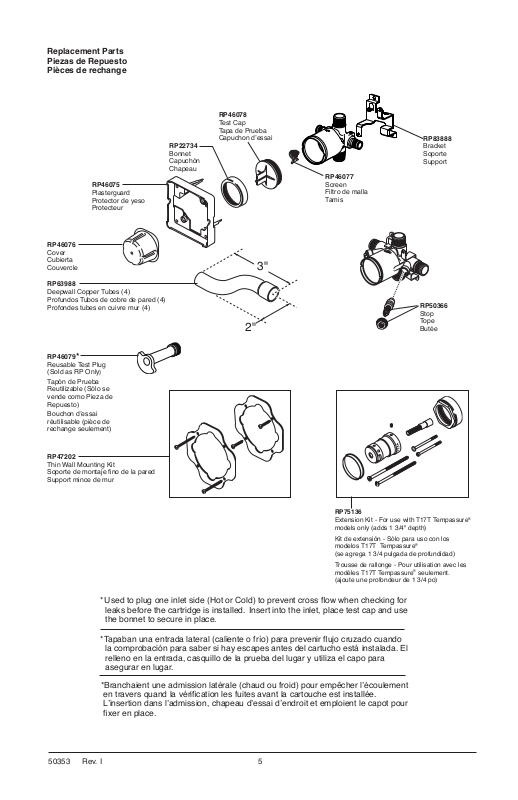

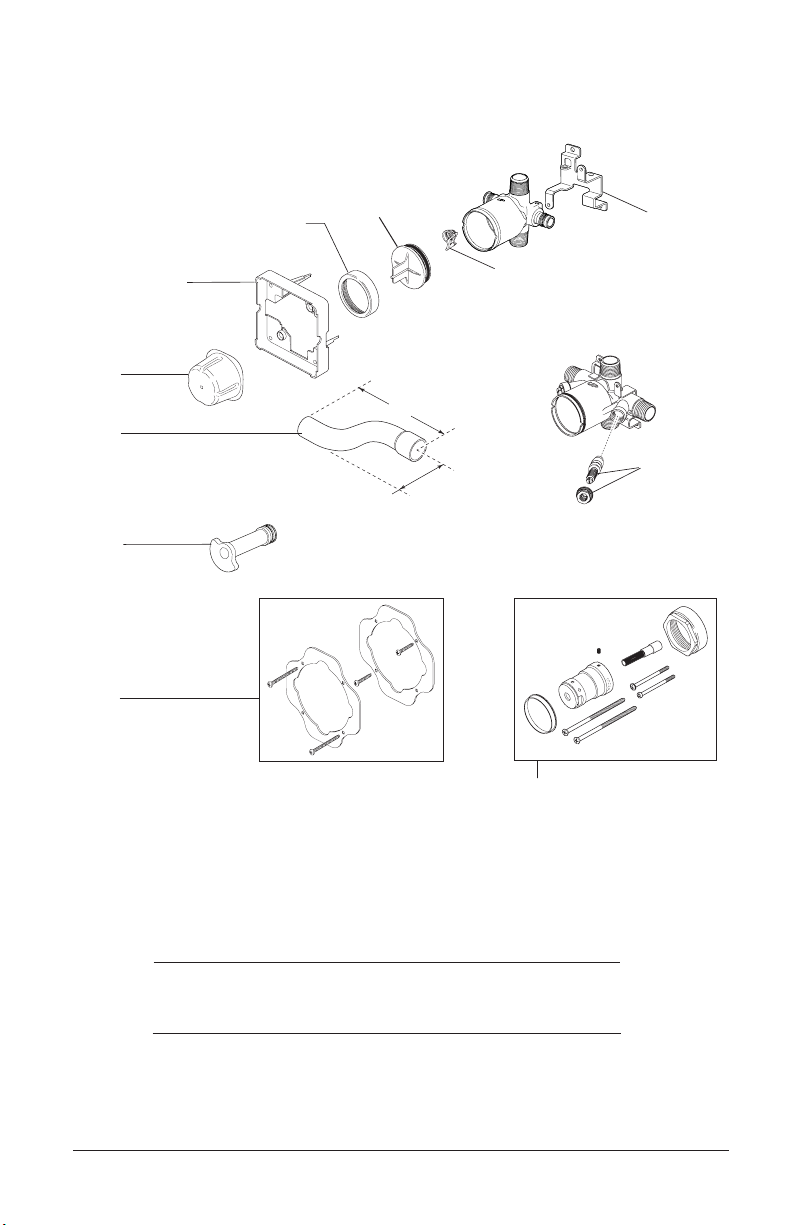

Replacement Parts
Piezas de Repuesto
Pièces de rechange

RP46075

Plasterguard
Protector de yeso
Protecteur

RP46076

Cover
Cubierta
Couvercle

RP63988

Deepwall Copper Tubes (4)
Profundos Tubos de cobre de pared (4)
Profondes tubes en cuivre mur (4)

RP46079*

Reusable Test Plug
(Sold as RP Only)

Tapón de Prueba
Reutilizable (Sólo se
vende como Pieza de
Repuesto)

Bouchon d’essai

réutilisable (pièce de
rechange seulement)

RP22734

Bonnet
Capuchón
Chapeau

RP46078

Test Cap
Tapa de Prueba

Capuchon d’essai

3"

2"

RP46077

Screen
Filtro de malla
Tamis

RP83888

Bracket

Soporte
Support

RP50366

Stop
Tope
Butée

RP47202

Thin Wall Mounting Kit

Soporte de montaje no de la pared

Support mince de mur

*Used to plug one inlet side (Hot or Cold) to prevent cross ow when checking for
leaks before the cartridge is installed. Insert into the inlet, place test cap and use

the bonnet to secure in place.

*Tapaban una entrada lateral (caliente o frío) para prevenir ujo cruzado cuando
la comprobación para saber si hay escapes antes del cartucho está instalada. El
relleno en la entrada, casquillo de la prueba del lugar y utiliza el capo para
asegurar en lugar.

*Branchaient une admission latérale (chaud ou froid) pour empêcher l’écoulement
en travers quand la vérication les fuites avant la cartouche est installée.
L’insertion dans l’admission, chapeau d’essai d’endroit et emploient le capot pour
xer en place.

50353 Rev. I

RP75136

Extension Kit - For use with T17T Tempassure®
models only (adds 1 3/4" depth)

Kit de extensión - Sólo para uso con los
modelos T17T Tempassure
(se agrega 1 3/4 pulgada de profundidad)

Trousse de rallonge - Pour utilisation avec les
modèles T17T Tempassure® seulement.
(ajoute une profondeur de 1 3/4 po)

®

5

Parts and Finish

All parts (other than electronic parts and batteries) and finishes of this Delta®
faucet are warranted to the original consumer purchaser to be free from
defects in material and workmanship for as long as the original consumer pur­chaser owns the home in which the faucet was first installed or, for commercial
users, for 5 years from the date of purchase.

Electronic Parts and Batteries (if applicable)

Electronic parts (other than batteries), if any, of this Delta® faucet are warrant­ed to the original consumer purchaser to be free from defects in material and
workmanship for 5 years from the date of purchase or, for commercial users,
for one year from the date of purchase. No warranty is provided on batteries.

Delta Faucet Company will replace, FREE OF CHARGE, during the applicable
warranty period, any part or finish that proves defective in material and/or work­manship under normal installation, use and service. If repair or replacement is
not practical, Delta Faucet Company may elect to refund the purchase price in
exchange for the return of the product. These are your exclusive remedies.

Delta Faucet Company recommends using a professional plumber for all

installation and repair. We also recommend that you use only genuine Delta®
replacement parts.

Delta Faucet Company shall not be liable for any damage to the faucet result­ing from misuse, abuse, neglect or improper or incorrectly performed installa­tion, maintenance or repair, including failure to follow the applicable care and

cleaning instructions.

Replacement parts may be obtained by calling the applicable number below
or by writing to:

Limited Warranty on Delta® Faucets

Garantía Limitada de las Llaves de Agua (grifos) Delta®

Piezas y acabado

Todas las piezas (excepto las piezas electrónicas y las pilas) y los acabados

de esta llave de agua Delta® están garantizados al consumidor comprador

original de estar libres de defectos en material y fabricación durante el tiempo
que el comprador original posea la vivienda en la que la llave de agua fue
originalmente instalada o, para los consumidores comerciales, durante 5 años
a partir de la fecha de compra.

Componentes electrónicos y pilas (si aplicable)

Todas las piezas (salvo las pilas), si hay, de esta llave de agua Delta® están
garantizadas al consumidor comprador original de estar libres de defectos en
materiales y fabricación durante 5 años a partir de la fecha de compra o, para
los usuarios comerciales, por un año a partir de la fecha de compra. No se

garantizan las pilas.

Delta Faucet Company reemplazará, SIN CARGO, durante el período de
garantía aplicabl e, cualquier pieza o acabado que pruebe tener defectos de
material y/o fabricación bajo la instalación, uso y servicio normal. Si la repa­ración o su reemplazo no es práctico, Delta Faucet Company tiene la opción

de reembolsarle su dinero por la cantidad del precio de compra a cambio de la
devolución del producto. Estos son sus únicos recursos.

Delta Faucet Company recomienda que use los servicios de un plomero profe-

sional para todas las instalaciones y reparaciones. También le recomendamos

que utilice sólo las piezas de repuesto originales de Delta®.
Delta Faucet Company no será responsable por cualquier daño a la llave de

agua que resulte del mal uso, abuso, negligencia o mala instalación o manten­imiento o reparación incorrecta, incluyendo el no seguir los cuidados aplicables

y las instrucciones de limpieza.
Las piezas de repuesto se pueden obtener llamando al número correspondi-

ente más abajo, o escribiendo a:

In the United States and Mexico: In Canada:

Delta Faucet Company Masco Canada Limited, Plumbing Group

Product Service Technical Service Centre

55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358) 1-800-345-DELTA (3358)
[e-mail] [e-mail]

Proof of purchase (original sales receipt) from the original purchaser must be
made available to Delta Faucet Company for all warranty claims unless the
purchaser has registered the product with Delta Faucet Company. This warranty

applies only to Delta® faucets manufactured after January 1, 1995 and installed

in the United States of America, Canada and Mexico.
DELTA FAUCET COMPANY SHALL NOT BE LIABLE FOR ANY SPECIAL,

INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING LABOR
CHARGES) FOR BREACH OF ANY EXPRESS OR IMPLIED WARRANTY
ON THE FAUCET. Some states/provinces do not allow the exclusion or limita­tion of special, incidental or consequential damages, so these limitations and
exclusions may not apply to you. This warranty gives you special legal rights.
You may also have other rights which vary from state/province to state/province.

This is Delta Faucet Company’s exclusive written warranty and the warranty is
not transferable.

If you have any questions or concerns regarding our warranty, please view our
Warranty FAQs at www.deltafaucet.com, email us at customerservice@deltafaucet.

com or call us at the applicable number above.

© 2015 Masco Corporation of Indiana

En los Estados Unidos y México: En Canadá:

Delta Faucet Company Masco Canada Limited, Plumbing Group

Product Service Technical Service Centre

55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1 800 345 DELTA (3358) 1 800 345 DELTA (3358)
[e-mail] [e-mail]

La prueba de compra (recibo original) del comprador original debe ser dis­ponible a Delta Faucet Company para todos los reclamos a menos que el com­prador haya registrado el producto con Delta Faucet Company. Esta garantía le
aplica sólo a las llaves de agua de Delta® fabricadas después del 1 de enero
1995 e instaladas en los Estados Unidos de América, Canadá y México.

DELTA FAUCET COMPANY NO SE HACE RESPONSABLE POR CUALQUIER
DAÑO ESPECIAL, INCIDENTAL O CONSECUENTE (INCLUYENDO LOS
GASTOS DE MANO DE OBRA) POR EL INCUMPLIMIENTO DE CUALQUIER
GARANTÍA EXPRESA O IMPLÍCITA DE LA LLAVE DE AGUA. Algunos esta­dos/provincias no permiten la exclusión o limitación de daños especiales, inci­dentales o consecuentes, por lo que estas limitaciones y exclusiones pueden
no aplicarle a usted. Esta garantía le otorga derechos legales. Usted también
puede tener otros derechos que varían de estado/provincia a estado/provincia.

Esta es la garantía exclusiva por escrito de Delta Faucet Company y la
garantía no es transferible.

Si usted tiene alguna pregunta o inquietud acerca de nuestra garantía, por
favor, vea nuestra sección de preguntas frecuentes FAQ sobre la garantía
en www.deltafaucet.com, también puede enviarnos un correo electrónico a
[e-mail] o llámenos al número que le corresponda

anteriormente incluido.

© 2015 Masco Corporación de Indiana

Pièces et finis

Toutes les pièces (à l’exception des composants électroniques et des piles)
et tous les finis de ce robinet Delta® sont protégés contre les défectuosités
du matériau et les vices de fabrication par une garantie qui est consentie au
premier acheteur et qui demeure valide tant que celui-ci demeure propriétaire
de la maison dans laquelle le robinet a été installé. Dans le cas d’une utilisation
commerciale, la garantie est de 5 ans à compter de la date d’achat.

Composants électroniques et piles (le cas échéant)

Si ce robinet Delta® comporte des composants électroniques, ces composants
(à l’exception des piles) sont protégés contre les défectuosités du matériau et
les vices de fabrication par une garantie consentie au premier acheteur qui est
d’une durée de 5 ans à compter de la date d’achat. Dans le cas d’une utilisa­tion commerciale, la garantie est d’un an à compter de la date d’achat. Aucune

garantie ne couvre les piles.

Delta Faucet Company remplacera, GRATUITEMENT, pendant la période de
garantie applicable, toute pièce ou tout fini qui présentera une défectuosité du
matériau et/ou un vice de fabrication pour autant que le robinet ait été installé,
utilisé et entretenu normalement. S’il est impossible de réparer ou de remplacer
le robinet, Delta Faucet Company pourra décider de rembourser le prix d’achat du
produit pour autant que celui-ci lui soit retourné. Il s’agit de vos seuls recours.

Delta Faucet Company recommande de confier l’installation et la réparation
à un plombier professionnel. Nous vous recommandons également d’utiliser
uniquement des pièces de rechange authentiques Delta®.

Delta Faucet Company se dégage de toute responsabilité à l’égard des dom­mages causés au robinet en raison d’un mauvais usage, d’un usage abusif, de
la négligence ou de l’utilisation d’une méthode d’installation, de maintenance
ou de réparation incorrecte ou inadéquate, y compris les dommages résultant
du non-respect des instructions de nettoyage et d’entretien applicables.

Garantie limitée des robinets Delta

50353 Rev. I

®

Pour obtenir des pièces de rechange, veuillez appeler au numéro applicable
ci-dessous ou écrire à l’adresse applicable ci-dessous.

Aux États-Unis et au Mexique : Au Canada:

Delta Faucet Company Masco Canada Limited, Plumbing Group

Product Service Technical Service Centre

55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358) 1-800-345-DELTA (3358)
[e-mail] [e-mail]

La preuve d’achat (reçu original) du premier acheteur doit être présentée à
Delta Faucet Company pour toutes les demandes en vertu de la garantie, sauf

si le produit a été enregistré auprès de Delta Faucet Company. La présente

garantie s’applique uniquement aux robinets Delta® fabriqués après le 1er
janvier 1995 et installés aux États-Unis d’Amérique, au Canada et au Mexique.

DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ
À L’ÉGARD DES DOMMAGES PARTICULIERS, CONSÉCUTIFS OU
INDIRECTS (Y COMPRIS LES FRAIS DE MAIN-D’OEUVRE) QUI
POURRAIENT RÉSULTER DE LA VIOLATION D’UNE GARANTIE IMPLICITE
OU EXPLICITE QUELCONQUE SUR LE ROBINET. Dans les États ou les
provinces où il est interdit de limiter ou d’exclure la responsabilité à l’égard des
dommages particul iers, consécutifs ou indirects, les limites et les exclusions
susmentionnées ne s’appliquent pas. La présente garantie vous donne des
droits précis qui peuvent varier selon l’État ou la province où vous résidez.

La présente garantie écrite est la garantie exclusive offerte par Delta Faucet
Company et elle n’est pas transférable.

Si vous avez des questions ou des préoccupations en ce qui concerne notre
garantie, veuillez consulter la page Warranty FAQs à www.deltafaucet.com,
faire parvenir un courriel à [e-mail] ou nous appeler

au numéro applicable.

6

© 2015 Division de Masco Indiana

T

E

F

L

O

N

50353

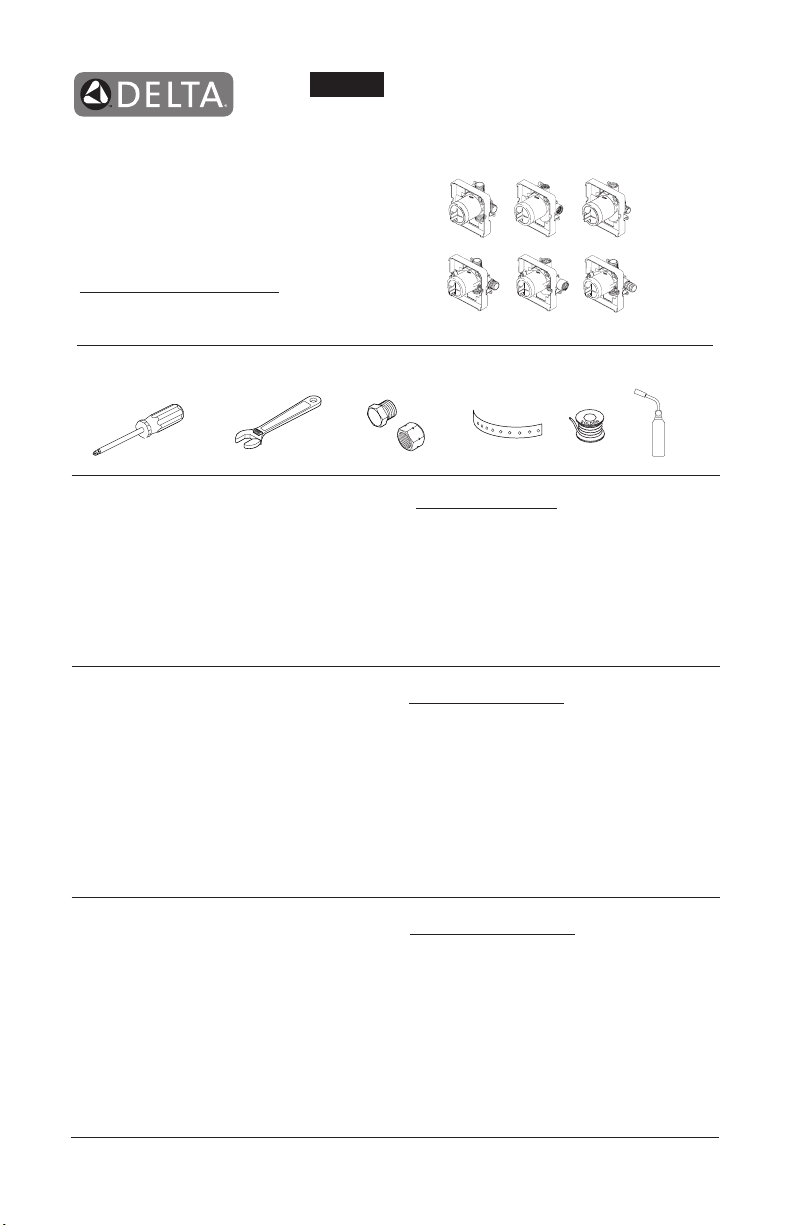

MULTICHOICE® ROUGH-IN BODY
PIEZAS PARA LA INSTALACIÓN

INTERNA MULTICHOICE
CORPS DE ROBINET MULTICHOICE

Model/Modelo/Modèle
R10000
Series/Series/Seria

Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.

You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:

®

®

For easy installation of your Delta® faucet
you will need:

• To READ ALL the instructions completely

before beginning.

• To READ ALL warnings, care, and

maintenance information.

Para instalación fácil de su llave Delta®
usted necesitará:

• LEER TODAS las instrucciones completamente

antes de empezar

• LEER TODOS los avisos, cuidados, e

información de mantenimiento.

Pour installer votre robinet Delta® facilement,
vous devez:

• LIRE TOUTES les instructions avant de débuter;

• LIRE TOUS les avertissements ainsi que toutes

les instructions de nettoyage et d’entretien;

NOTICE TO INSTALLER: CAUTION!–As the
installer of this rough-in body, it is your
responsibility to properly INSTALL this rough­in body per the instructions given. YOU MUST
inform the owner/user of this requirement by
following the instructions. If you or the owner/user

are unsure how to properly install this rough-in body,
please refer to the instructions supplied and if still
uncertain, call us at 1-800-345-DELTA. Leave this

Instruction Sheet for the owner's/user's reference.

AVISO AL INSTALADOR: ¡PRECAUCIÓN!- Como

instalador de la tubería interna - dentro de la
pared/piso, es su responsabilidad INSTALAR esta
pieza correctamente como se describe en las
instrucciones que le damos. USTED DEBE
informarle al propietario/usuario, siguiendo las
instrucciones dadas, de este requisito. Si usted

o el propietario/usuario no están seguros como se
instalan correctamente las tuberías internas, por
favor refiérase a las instrucciones proporcionadas
y si todavía no está seguro, llámenos al 1-800-345-

DELTA. Deje esta hoja de instrucciones como ref­erencia para el propietario/usuario.

AVIS À L’INSTALLATEUR : ATTENTION! – En

qualité d’installateur, vous est tenu de bien
INSTALLER ce corps de robinet conformément
aux instructions. VOUS DEVEZ informer le
propriétaire ou l’utilisateur de cette exigence.

En cas de doute quant à la marche à suivre
pour installer ce corps de robinet, veuillez lire les
instructions fournies et, au besoin, veuillez nous

appeler au 1-800-345-DELTA. Veuillez laisser
ce feuillet d’instructions au propriétaire ou à
l’utilisateur pour qu’il puisse le consulter s’il y
a lieu.

1

11/10/15 Rev. I

1

B.A.

3

3

5

4

1

3

2

1

4

C.

DIVERTER

2

SHUT OFF WATER SUPPLIES.

A.

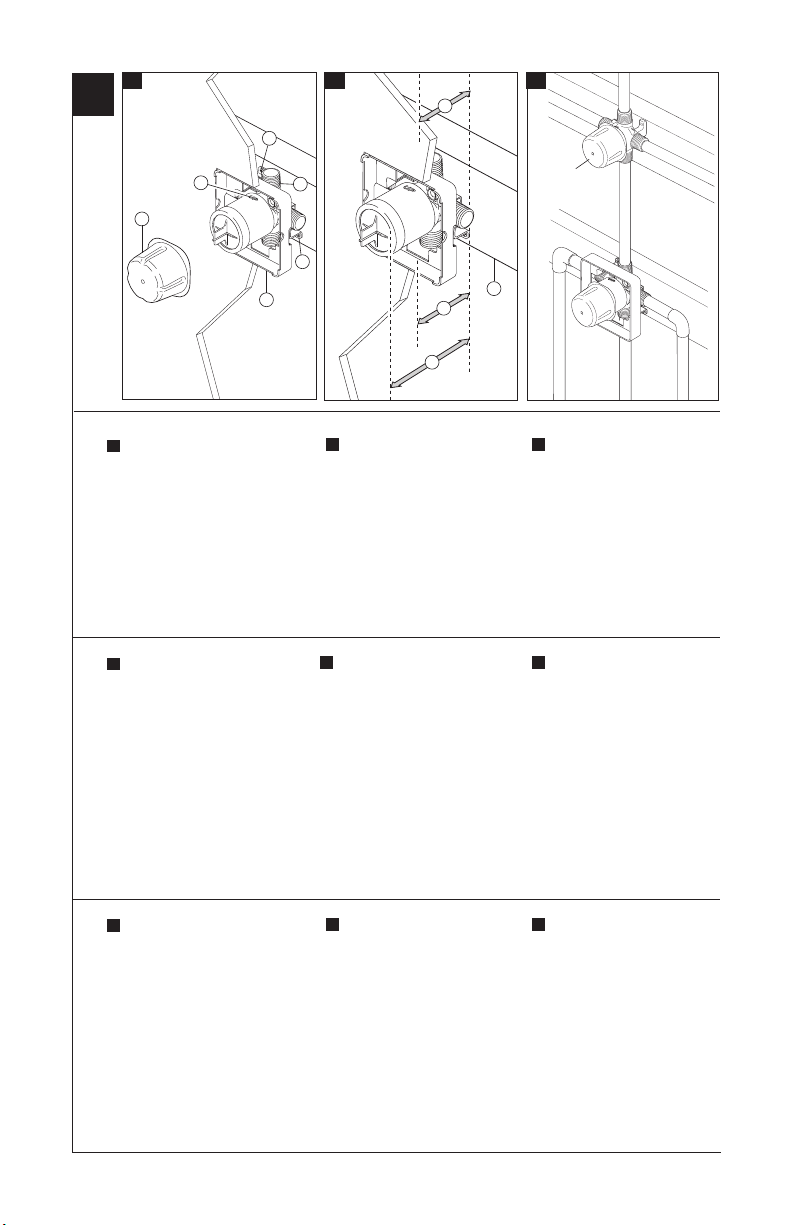

Consider the type and thickness of
your finished wall before placing your
stringer back plate. Install the body (1)
so the surface of the finished wall is
flush with the front of the plasterguard
(2) ± 1/4". Note: For with stops

models, plasterguard must be flush
or subflush 1/4" to finished wall.

Mount body using the two stringer
mounting holes (3) on the bracket.

Note: Remove cover (4) to access
mounting holes. Make sure the word

“UP” (5) is on top of the valve body
when installing.

CIERRE LOS SUMINISTROS

A.

DE AGUA.

Considere el tipo y el grosor de su
pared terminada antes de colocar
su placa trasera de acoplamiento

de las tuberías. Instale el cuerpo
(1) de manera que la superficie de

la pared terminada esté al ras con
la parte delantera del protector de

yeso (2) ± 1/4” Nota: Para modelos
con topes, el yeso debe estar al
mismo nivel o por debajo de 1/4”
de la pared terminada. Instale la

pieza usando los dos agujeros de
instalación del acoplamiento (3) en el
soporte. Nota: Quite la cubierta (4)

para tener acceso a los agujeros de
instalación. Cuando esté haciendo la

instalación, asegúrese que la palabra
“UP” (5) quede arriba de la válvula.

INTERROMPEZ L’ALIMENTATION

A.

EN EAU.

Déterminez le type de la paroi et son
épaisseur totale avant de placer la

plaque arrière. Installez le corps (1)
de sorte que la surface du mur fini soit
à égalité avec l’avant du protecteur
(2) ± 1/4 po. Note : Dans le cas des

modèles munis de butées, le
protecteur peut être à égalité du
mur fini ou présenter un retrait de
1/4 po. Installez le corps utilisez les

deux trous (3) de la fixation qui don­nent sur l’entretoise. Note : Enlevez

le couvercle (4) pour découvrir les
trous de montage. Au moment de

l’installation, assurez-vous que le mot

« UP » (5) sur le dessus du corps de
robinet se trouve en haut.

Distance (1) from the stringer (2)

B.

to the front of the plasterguard is
2 3/4" ± 1/4" (70 mm ± 6 mm).

Note: This is the same distance
to the finished wall (3). Distance

(4) from the stringer (2) to the front
of the bonnet is 3 7/8" (99 mm).
(For reference only)

If a thin wall is used, be sure to

have the plasterguard behind the

wall, otherwise the wall should
always be flush with the front of

the plasterguard. See instruction

on the bag for thin wall mounting.

Note: For thin wall installation,
RP47202 might be needed.

La distancia (1) desde el larguero (2)

B.

al frente del protector de yeso es
2 3/4” ± 1/4" (70 mm ± 6 mm).

Nota: Esta es la misma distancia a
la pared acabada (3). La distancia

(4) desde el larguero (2) en la parte

delantera del capuchón o tuerca

tapa de 3 7/8" (99 mm). (Sólo
como referencia)

Si está haciendo la instalación en

una pared delgada, asegúrese tener

el protector de yeso detrás de la

pared, de lo contrario la pared debe

siempre estar al ras con la parte
delantera del protector de yeso. Lea
las instrucciones en la bolsa para
instalación en paredes delgadas.

Nota: Para una instalación en
pared delgada, puede requerir
RP47202.

L’écart (1) entre la traverse (2) et

B.

l’avant du protecteur est de 2 3/4 po
± 1/4 po (70 mm ± 6 mm).

Note : L’écart est le même que
par rapport au mur fini (3). L’écart

(4) entre la traverse (2) et l’avant du
chapeau est de 3 7/8" (99 mm) (pour
référence seulement).

Si le mur est mince, vous devez

placer le protecteur derrière le mur.

Autrement, l’avant du protecteur doit

toujours se trouver à égalité de la

surface du mur fini. Consultez les
instructions d’installation dans un
mur mince qui se trouvent sur le sac.

Note : Dans le cas d’une instal­lation dans un mur mince, le kit
RP47202 peut être nécessaire.

The gure illustrates the diverter

C.

and MultiChoice installed in the

same nished wall.

Note: Refer to the diverter rough
installation instructions for more
information.

La figura muestra el desviador y

C.

MultiChoice instalado en la misma
pared terminada.

Nota: Para más información,
consulte con las instrucciones
de instalación preliminar del
desviador.

La figure montre l’inverseur et la

C.

soupape MultiChoice installés dans

le même mur fini.

Note : Consultez les instructions
d’installation de la soupape de
l’inverseur pour obtenir plus de
renseignements.

50353 Rev. I

2

2

Copper

Tubing

Tubería de

Cobre

Cuivre

A.

2

1

B.

3

Iron Pipe

A.

A.

2

Hierro

Fer

Pex

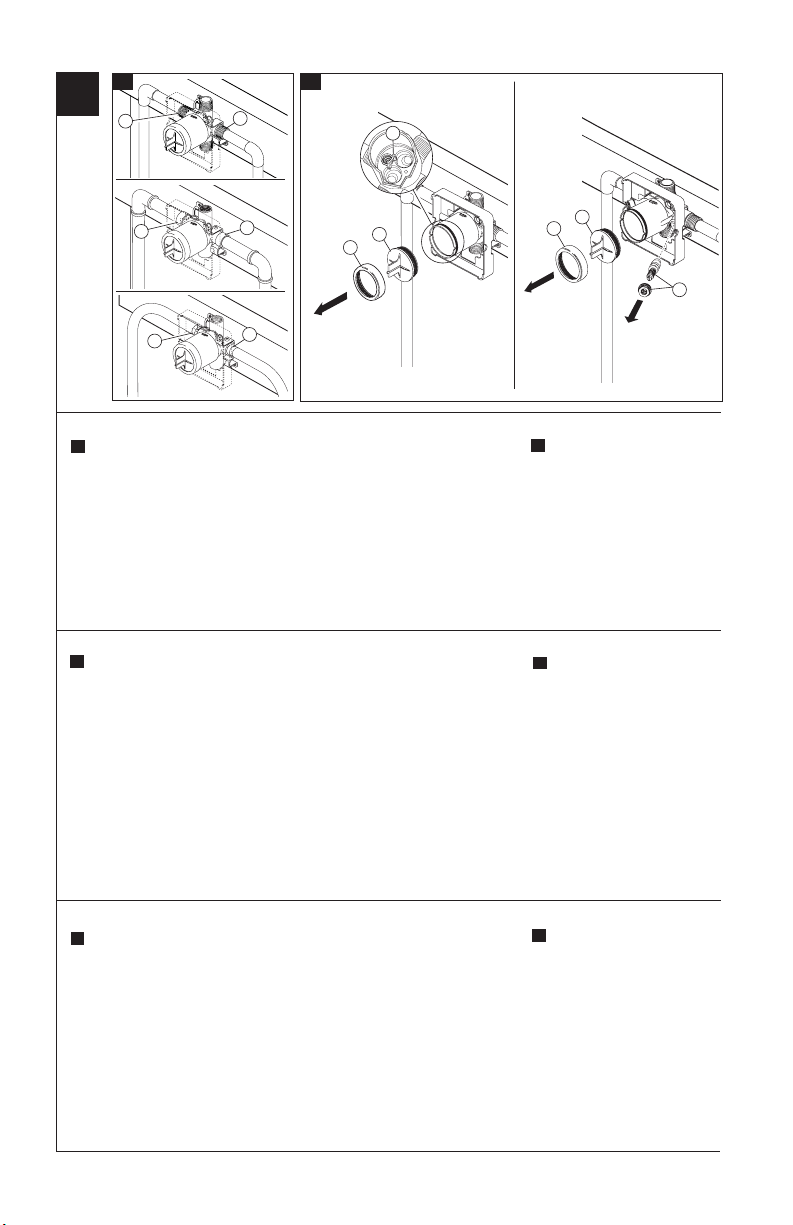

Connect valve body to water supplies
using the proper fittings for your valve
body type (copper tubing, iron pipe or
Pex). Note: For Pex, be sure to use the

right fitting for crimping and the right
tool for cold expansion. If either of the

two outlet ports is to be unused, seal
the port with a pipe plug. Note: (1) is

the cold inlet port and (2) is the
hot inlet port.

Conecte el cuerpo de la válvula a los
suministros de agua usando los acce­sorios apropiados para el tipo de su

válvula (tubería de cobre, hierro o Pex).

Nota: Para Pex, asegúrese de usar
el accesorio correcto para plegar
y la herramienta adecuada para la
expansión en frío. Si no va a usar

alguna de las dos entradas de agua,
séllela con un tapón de tubería. Nota:

(1) es la entrada del agua fría y el (2)
es la entrada del agua caliente.

2

1

1

2

1

If you are making a back to back or

reverse installation (hot on right and

cold on left) install the valve body as
described, but the water supply lines
will be reversed. Note: (1) is the

hot inlet port and (2) is the cold
inlet port.

Si está hacienda una instalación
dorso con dorso o a la inversa

(caliente en la derecha y fría en la
izquierda) instale el cuerpo de la
válvula como se describe arriba,
pero coloque al inverso las líneas de

suministro de agua. Nota: (1) es la
entrada de agua caliente (2) es la
entrada del agua fría.

2

1

4

Remove bonnet (1) and test cap

B.

(2) before soldering. Leave screen

(3) installed. Warning: Avoid
soldering at high temperature.
Exposure to high temperatures
may damage screen. Be sure
stops (4) are removed from
the w/stops version before
soldering. (Do not install
before soldering.)

Quite la tuerca tapa (1) y

B.

la tapa de prueba (2) antes
de soldar. Deje la rejilla (3)
instalada. AVISO: Evite soldar

a temperaturas altas. Si se
deja expuesto a temperaturas
altas pudiera dañar la rejilla.
Sea seguro que las válvulas
apagadas (4) están quitadas
de la versión con las paradas
antes de soldar. (no instale
antes de soldar.)

Raccorder le corps de robinet à la

A.

tuyauterie (cuivre, fer ou Pex).
Note : Si la tuyauterie est en Pex,
assurez-vous d’avoir le bon raccord
pour le sertissage et le bon outil pour
la dilatation à froid. Si l’une des entrées

est inutilisée, obturez-la avec
un bouchon. Note : (1) correspond à

l’entrée d’eau froide et (2) correspond
à l’entrée d’eau chaude.

Dans le cas d’une installation dos à

dos ou inversée (eau chaude à droite

et eau froide à gauche), installez

le corps de robinet de la manière

indiquée ci-dessus. La tuyauterie
d’alimentation doit toutefois être

inversée. Note : (1) est l’entrée
d’eau chaude et (2) est l’entrée
d’eau froide.

3

Enlevez le chapeau (1) et le

B.

capuchon d’essai (2) avant
d’effectuer le brasage. Laissez

le tamis (3) en place. Mise en
garde : évitez le brasage à
haute température pour ne
pas abîmer le tamis. Soyez sûr
que des valves coupées (4)
sont enlevées de la version
avec des arrêts avant la
soudure. (n’installez pas
avant la soudure.)

50353 Rev. I

3

8" - 18"

(203 mm-457 mm)

8 po - 18 po

4

5

6

1

1

4

3

2

2

3

1

6

3

2

8

4

7

6

7

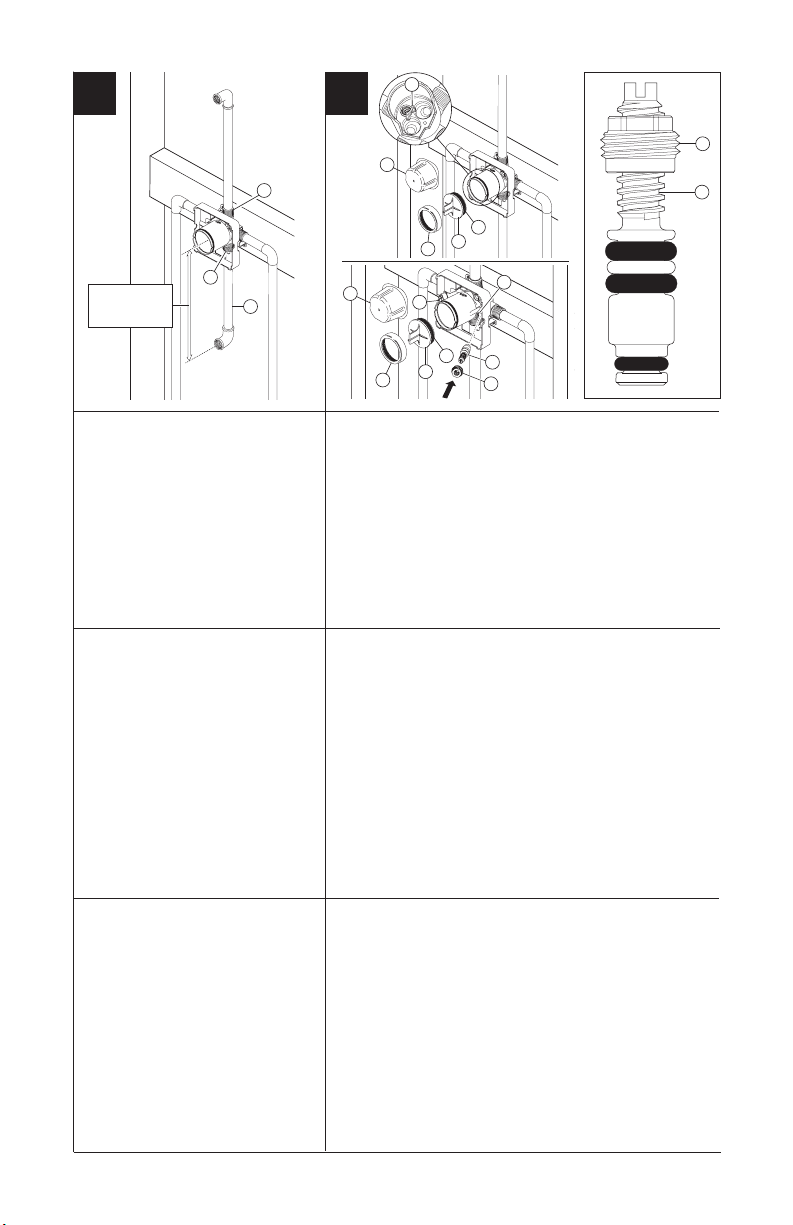

Connect top outlet (1) to shower pipe with
proper fittings. Connect bottom outlet (2) to
tub spout pipe with proper fittings. Pipe (3)
between valve body and tub spout must be
a minimum of 1/2" (13 mm) copper pipe or
1/2" (13 mm) iron pipe in a straight drop
no less than 8" (203 mm) but no more than
18" (457 mm) long with only one iron pipe
or copper 90 degree elbow to the tub spout

nipple. Do not use PEX tubing for tub
spout drop. Note: There is no tub outlet
in high flow models.

Conecte la salida de arriba (1) a la
tubería de la regadera con los accesorios

apropiados. Conecte la salida de abajo

(2) a la tubería del surtidor de la bañera
con los accesorios apropiados. La tubería

(3) entre el cuerpo de la válvula y el de la

bañera debe ser de un mínimo de 1/2" (13
mm) de tubería de cobre ó 1/2" (13 mm) de
tubería de hierro en caída recta no menos
de 8" (203 mm) pero no más de 18" (457

mm) de largo a la entrerrosca del surtidor

de la bañera y con sólo un codo de 90
grados, de tubería de hierro o cobre. No

use la tubería PEX como tubería entre la
válvula y el surtidor de la bañera.

À l’aide des raccords appropriés, raccordez
l’orifice supérieur (1) au tuyau de la douche
et l’orifice inférieur (2) au tuyau du bec de
baignoire. Le corps de robinet doit être relié

au bec de baignoire par un tuyau de cuivre

d’au moins 1/2 po (13 mm) ou un tuyau de
fer d’au moins 1/2 po (13 mm). Ce tuyau (3)
doit être droit et il doit avoir une longueur
d’au moins 8 po (203 mm) et d’au plus 18
po (457 mm); il doit être relié au tuyau du
bec de baignoire par un seul coude à 90
degrés en cuivre ou en fer. N’utilisez pas

de tube PEX pour raccorder le bec.

PRESSURE TESTING & FLUSHING THE INSTALLATION

Prior to testing, remove cover (1), bonnet (2) and cap (3). Ensure O-ring (4)
and filter screen (5) are properly installed. Reinstall cap and bonnet and tighten
securely. Plug both outlets with proper fittings. Check for leaks. After testing
remove shower and/or tub spout plug and flush system. After flushing remove
filter screen (5) and reinstall cap, bonnet and cover. Install stops (6 & 7) in the
w/stops version and set to full open. Note: Install stops in the w/stops version

as follows: Thread nut (6) on stem (7) as shown. Then press stem and
nut assembly into body (8) and tighten using a 3/8", 6 point, deep well
socket. With a flat head screwdriver, adjust stem clockwise to close and
counterclockwise to open.

PRUEBA DE PRESIÓN Y LIMPIEZA DE LA INSTALACIÓN

Antes de probar, quite la cubierta (1), el capuchón (2) y la tapa (3). Asegúrese
que el aro O (4) y el filtro de malla (5) están correctamente instalados. Si lo
ha quitado, instale otra vez la tapa y el capuchón, y apriete bien. Tape ambas
salidas con los accesorios apropiados. Examine si hay filtraciones o fugas.
Después de hacer la prueba quite el tapón de la regadera y/o bañera y deje
que el agua corra para limpiar el sistema de tuberías. Después de dejar el
agua correr quite el filtro de malla (5) y reinstale la tapa, el capuchón y la
cubierta. Instale las válvulas apagadas (6 y 7) en con las paradas versión

y sistema para abrirse por completo. Nota: Instale las paradas en con la
versión de las válvulas apagadas como sigue: Rosque la tuerca (6) en
el vástago (7) según lo demostrado. Después presione el montaje del
vástago y de tuerca en cuerpo (8) y apriete con un 3/8”, 6 puntos, zócalo
bien profundo. Con un destornillador principal plano, ajuste el vástago a
la derecha al cierre y a la izquierda abrirse.

ESSAI SOUS PRESSION ET RINÇAGE DE L’INSTALLATION

Avant d’effectuer l’essai, enlevez le couvercle (1), le chapeau (2) et le capuchon (3).
Assurez-vous que le joint torique (4) et le tamis (5) sont bien installés. Reposez le
capuchon et le chapeau si vous les avez enlevés et serrez-les solidement. Obturez
les deux sorties à l’aide des bouchons appropriés. Vérifiez l’étanchéité. Après avoir
réalisé l’essai, enlevez le bouchon de la sortie de la douche et/ou le bouchon de
la sortie du bec de baignoire et rincez l’installation. Une fois l’installation rincée,
enlevez le tamis (5) et reposez le capuchon, le chapeau ainsi que le couvercle.
Installez les valves coupées (6 et 7) dans avec des arrêts version et ensemble

sur grand ouvert. Note : Installez les arrêts dans avec la version de valves
coupées comme suit : Filetez l’écrou (6) sur la tige (7) comme montré. Alors
serrez l’ensemble de tige et d’écrou dans le corps (8) et serrez en utilisant
un 3/8”, 6 points, douille bonne profonde. Avec un tournevis principal plat,
ajustez la tige dans le sens des aiguilles d’une montre sur la fin et s’ouvrir
dans le sens contraire des aiguilles d’une montre.

4

50353 Rev. I
