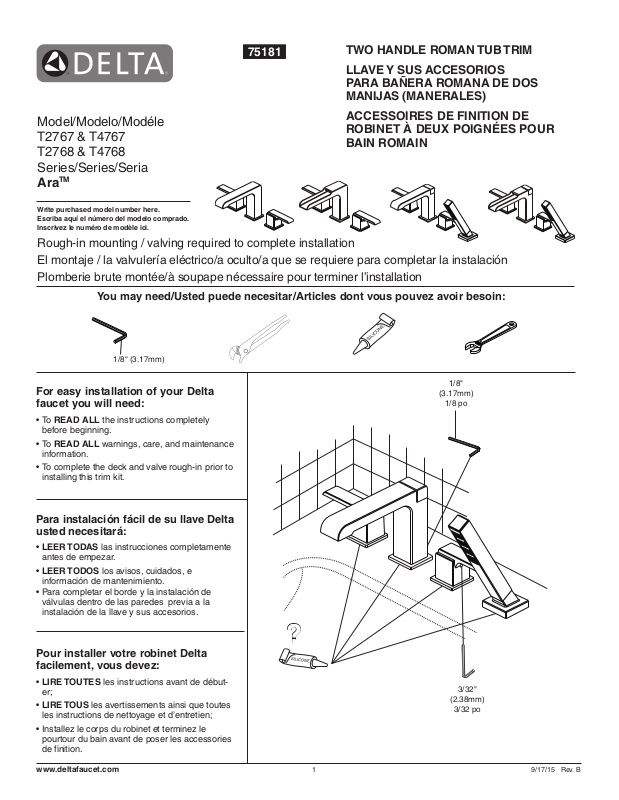

Delta DLT7153 Installation & Assembly

75181

TWO HANDLE ROMAN TUB TRIM
LLAVE Y SUS ACCESORIOS

PARA BAÑERA ROMANA DE DOS
MANIJAS (MANERALES)

Model/Modelo/Modéle
T2767 & T4767

ACCESSOIRES DE FINITION DE
ROBINET À DEUX POIGNÉES POUR
BAIN ROMAIN

T2768 & T4768
Series/Series/Seria

TM

Ara

Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.

Rough-in mounting / valving required to complete installation
El montaje / la valvulería eléctrico/a oculto/a que se requiere para completar la instalación
Plomberie brute montée/à soupape nécessaire pour terminer l’installation

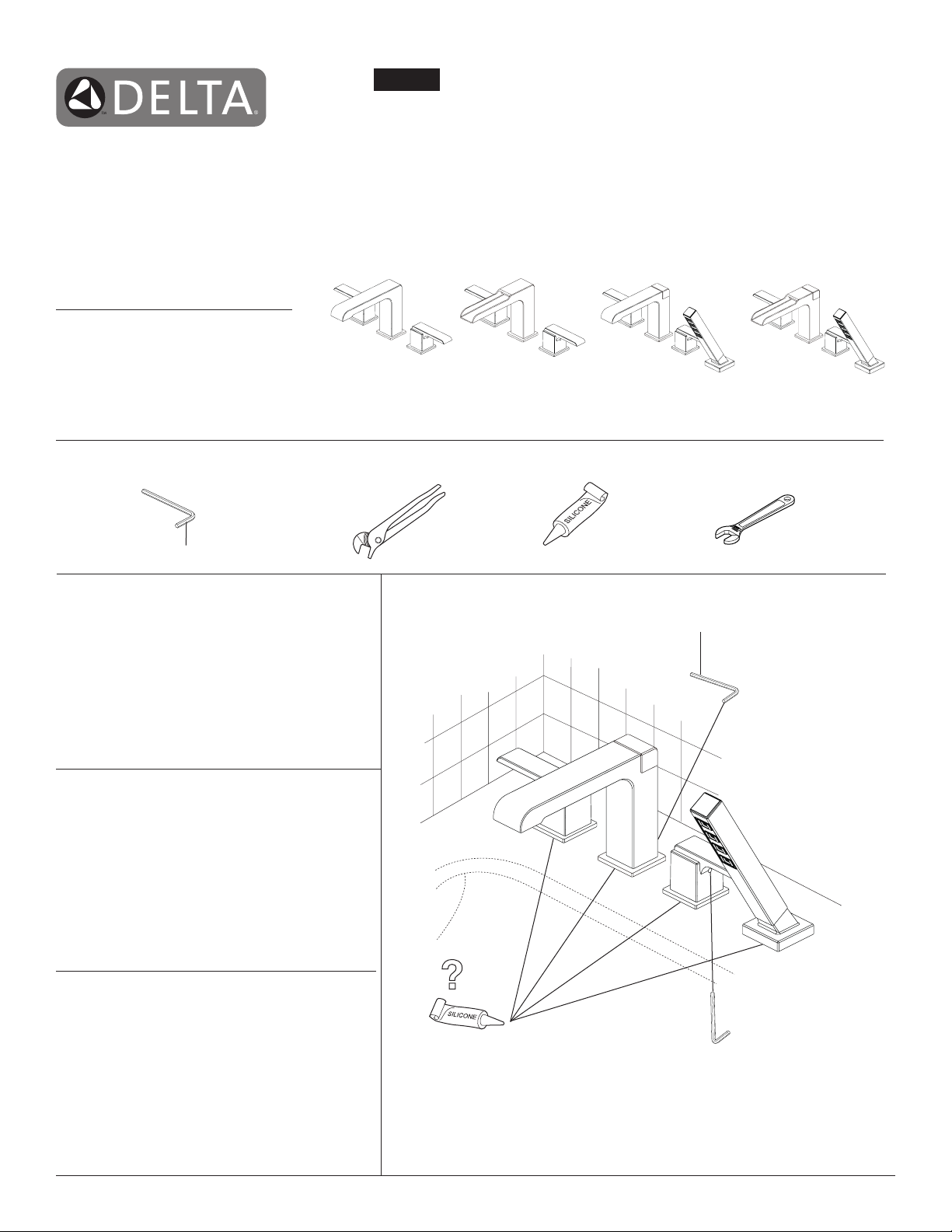

You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:

1/8" (3.17mm)

For easy installation of your Delta
faucet you will need:

• To READ ALL the instructions completely

before beginning.

• To READ ALL warnings, care, and maintenance

information.

• To complete the deck and valve rough-in prior to
installing this trim kit.

1/8"

(3.17mm)

1/8 po

Para instalación fácil de su llave Delta
usted necesitará:

• LEER TODAS las instrucciones completamente
antes de empezar.

• LEER TODOS los avisos, cuidados, e
información de mantenimiento.

• Para completar el borde y la instalación de
válvulas dentro de las paredes previa a la
instalación de la llave y sus accesorios.

Pour installer votre robinet Delta
facilement, vous devez:

• LIRE TOUTES les instructions avant de début­er;

• LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d’entretien;

• Installez le corps du robinet et terminez le
pourtour du bain avant de poser les accessories
de finition.

www.deltafaucet.com

?

3/32"

(2.38mm)

3/32 po

1

9/17/15 Rev. B

Limited Warranty on Delta® Faucets

Parts and Finish

All parts (other than electronic parts and batteries) and finishes of this Delta® faucet are warranted
to the original consumer purchaser to be free from defects in material and workmanship for as
long as the original consumer purchaser owns the home in which the faucet was first installed or,
for commercial users, for 5 years from the date of purchase.

Electronic Parts and Batteries (if applicable)

Electronic parts (other than batteries), if any, of this Delta® faucet are warranted to the original
consumer purchaser to be free from defects in material and workmanship for 5 years from the
date of purchase or, for commercial users, for one year from the date of purchase. No warranty is
provided on batteries.

Delta Faucet Company will replace, FREE OF CHARGE, during the applicable warranty period,
any part or finish that proves defective in material and/or workmanship under normal installation,
use and service. If repair or replacement is not practical, Delta Faucet Company may elect to
refund the purchase price in exchange for the return of the product. These are your exclusive
remedies.

Delta Faucet Company recommends using a professional plumber for all installation and repair.
We also recommend that you use only genuine Delta® replacement parts.

Delta Faucet Company shall not be liable for any damage to the faucet resulting from misuse,
abuse, neglect or improper or incorrectly performed installation, maintenance or repair, including
failure to follow the applicable care and cleaning instructions.

Garantía Limitada de las Llaves de Agua (grifos) Delta®

Piezas y acabado

Todas las piezas (excepto las piezas electrónicas y las pilas) y los acabados de esta llave de
agua Delta® están garantizados al consumidor comprador original de estar libres de defectos en
material y fabricación durante el tiempo que el comprador original posea la vivienda en la que la
llave de agua fue originalmente instalada o, para los consumidores comerciales, durante 5 años a
partir de la fecha de compra.

Componentes electrónicos y pilas (si aplicable)

Todas las piezas (salvo las pilas), si hay, de esta llave de agua Delta® están garantizadas al con­sumidor comprador original de estar libres de defectos en materiales y fabricación durante 5 años
a partir de la fecha de compra o, para los usuarios comerciales, por un año a partir de la fecha de
compra. No se garantizan las pilas.

Delta Faucet Company reemplazará, SIN CARGO, durante el período de garantía aplicable, cual­quier pieza o acabado que pruebe tener defectos de material y/o fabricación bajo la instalación,
uso y servicio normal. Si la reparación o su reemplazo no es práctico, Delta Faucet Company
tiene la opción de reembolsarle su dinero por la cantidad del precio de compra a cambio de la
devolución del producto. Estos son sus únicos recursos.

Delta Faucet Company recomienda que use los servicios de un plomero profesional para todas
las instalaciones y reparaciones. También le recomendamos que utilice sólo las piezas de repues­to originales de Delta®.

Delta Faucet Company no será responsable por cualquier daño a la llave de agua que resulte del
mal uso, abuso, negligencia o mala instalación o mantenimiento o reparación incorrecta, incluyen­do el no seguir los cuidados aplicables y las instrucciones de limpieza.

Replacement parts may be obtained by calling the applicable number below or by writing to:
In the United States and Mexico: In Canada:

Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358) 1-800-345-DELTA (3358)
[e-mail] [e-mail]

Proof of purchase (original sales receipt) from the original purchaser must be made available to
Delta Faucet Company for all warranty claims unless the purchaser has registered the product
with Delta Faucet Company. This warranty applies only to Delta® faucets manufactured after
January 1, 1995 and installed in the United States of America, Canada and Mexico.

DELTA FAUCET COMPANY SHALL NOT BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES (INCLUDING LABOR CHARGES) FOR BREACH OF ANY
EXPRESS OR IMPLIED WARRANTY ON THE FAUCET. Some states/provinces do not allow the
exclusion or limitation of special, incidental or consequential damages, so these limitations and
exclusions may not apply to you. This warranty gives you special legal rights. You may also have
other rights which vary from state/province to state/province.

This is Delta Faucet Company’s exclusive written warranty and the warranty is not transferable.
If you have any questions or concerns regarding our warranty, please view our Warranty FAQs at

www.deltafaucet.com, email us at [e-mail] or call us at the applicable
number above.

© 2015 Masco Corporation of Indiana

Las piezas de repuesto se pueden obtener llamando al número correspondiente más abajo, o
escribiendo a:

En los Estados Unidos y México: En Canadá:
Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1 800 345 DELTA (3358) 1 800 345 DELTA (3358)
[e-mail] [e-mail]

La prueba de compra (recibo original) del comprador original debe ser disponible a Delta Faucet
Company para todos los reclamos a menos que el comprador haya registrado el producto con
Delta Faucet Company. Esta garantía le aplica sólo a las llaves de agua de Delta® fabricadas
después del 1 de enero 1995 e instaladas en los Estados Unidos de América, Canadá y México.

DELTA FAUCET COMPANY NO SE HACE RESPONSABLE POR CUALQUIER DAÑO
ESPECIAL, INCIDENTAL O CONSECUENTE (INCLUYENDO LOS GASTOS DE MANO DE
OBRA) POR EL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA DE
LA LLAVE DE AGUA. Algunos estados/provincias no permiten la exclusión o limitación de daños
especiales, incidentales o consecuentes, por lo que estas limitaciones y exclusiones pueden no
aplicarle a usted. Esta garantía le otorga derechos legales. Usted también puede tener otros
derechos que varían de estado/provincia a estado/provincia.

Esta es la garantía exclusiva por escrito de Delta Faucet Company y la garantía no es transferible.
Si usted tiene alguna pregunta o inquietud acerca de nuestra garantía, por favor, vea nuestra

sección de preguntas frecuentes FAQ sobre la garantía en www.deltafaucet.com, también puede
enviarnos un correo electrónico a [e-mail] o llámenos al número que le
corresponda anteriormente incluido.

Garantie limitée des robinets Delta

Pièces et finis

Toutes les pièces (à l’exception des composants électroniques et des piles) et tous les finis de
ce robinet Delta® sont protégés contre les défectuosités du matériau et les vices de fabrication
par une garantie qui est consentie au premier acheteur et qui demeure valide tant que celui-ci
demeure propriétaire de la maison dans laquelle le robinet a été installé. Dans le cas d’une utilisa­tion commerciale, la garantie est de 5 ans à compter de la date d’achat.

Composants électroniques et piles (le cas échéant)

Si ce robinet Delta® comporte des composants électroniques, ces composants (à l’exception
des piles) sont protégés contre les défectuosités du matériau et les vices de fabrication par une
garantie consentie au premier acheteur qui est d’une durée de 5 ans à compter de la date d’achat.
Dans le cas d’une utilisation commerciale, la garantie est d’un an à compter de la date d’achat.
Aucune garantie ne couvre les piles.

Delta Faucet Company remplacera, GRATUITEMENT, pendant la période de garantie applicable,
toute pièce ou tout fini qui présentera une défectuosité du matériau et/ou un vice de fabrication
pour autant que le robinet ait été installé, utilisé et entretenu normalement. S’il est impossible de
réparer ou de remplacer le robinet, Delta Faucet Company pourra décider de rembourser le prix
d’achat du produit pour autant que celui-ci lui soit retourné. Il s’agit de vos seuls recours.

Delta Faucet Company recommande de confier l’installation et la réparation à un plombier pro­fessionnel. Nous vous recommandons également d’utiliser uniquement des pièces de rechange
authentiques Delta®.

Delta Faucet Company se dégage de toute responsabilité à l’égard des dommages causés au
robinet en raison d’un mauvais usage, d’un usage abusif, de la négligence ou de l’utilisation d’une
méthode d’installation, de maintenance ou de réparation incorrecte ou inadéquate, y compris les
dommages résultant du non-respect des instructions de nettoyage et d’entretien applicables.

© 2015 Masco Corporación de Indiana

®

Pour obtenir des pièces de rechange, veuillez appeler au numéro applicable ci-dessous ou écrire
à l’adresse applicable ci-dessous.

Aux États-Unis et au Mexique : Au Canada:
Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358) 1-800-345-DELTA (3358)
[e-mail] [e-mail]

La preuve d’achat (reçu original) du premier acheteur doit être présentée à Delta Faucet Company
pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de Delta
Faucet Company. La présente garantie s’applique uniquement aux robinets Delta® fabriqués après
le 1er janvier 1995 et installés aux États-Unis d’Amérique, au Canada et au Mexique.

DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DES
DOMMAGES PARTICULIERS, CONSÉCUTIFS OU INDIRECTS (Y COMPRIS LES FRAIS
DE MAIN-D’OEUVRE) QUI POURRAIENT RÉSULTER DE LA VIOLATION D’UNE GARANTIE
IMPLICITE OU EXPLICITE QUELCONQUE SUR LE ROBINET. Dans les États ou les provinces où
il est interdit de limiter ou d’exclure la responsabilité à l’égard des dommages particuliers, consécu­tifs ou indirects, les limites et les exclusions susmentionnées ne s’appliquent pas. La présente
garantie vous donne des droits précis qui peuvent varier selon l’État ou la province où vous résidez.

La présente garantie écrite est la garantie exclusive offerte par Delta Faucet Company et elle
n’est pas transférable.

Si vous avez des questions ou des préoccupations en ce qui concerne notre garantie, veuillez
consulter la page Warranty FAQs à www.deltafaucet.com, faire parvenir un courriel à customer­[e-mail] ou nous appeler au numéro applicable.

© 2015 Division de Masco Indiana

2

75181 Rev. B

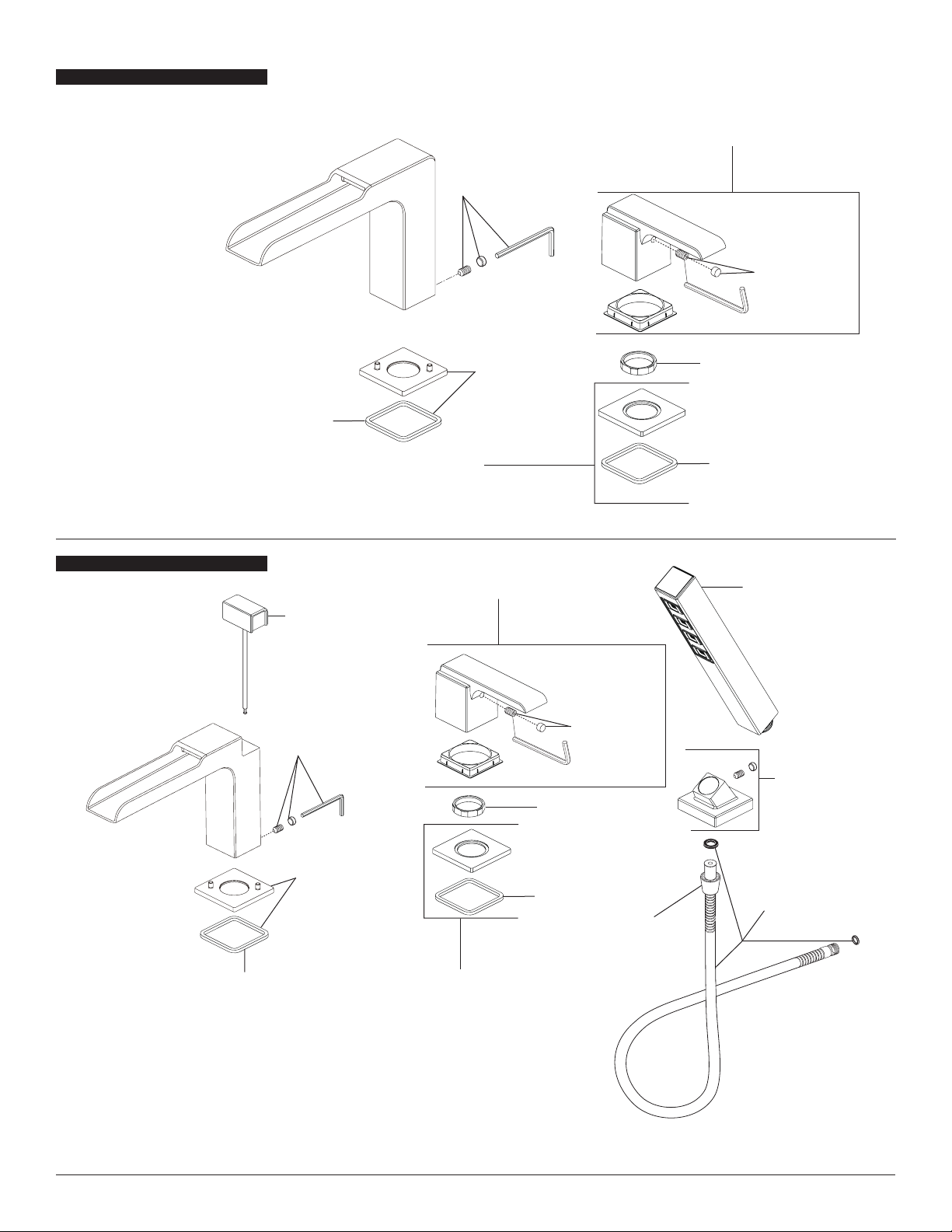

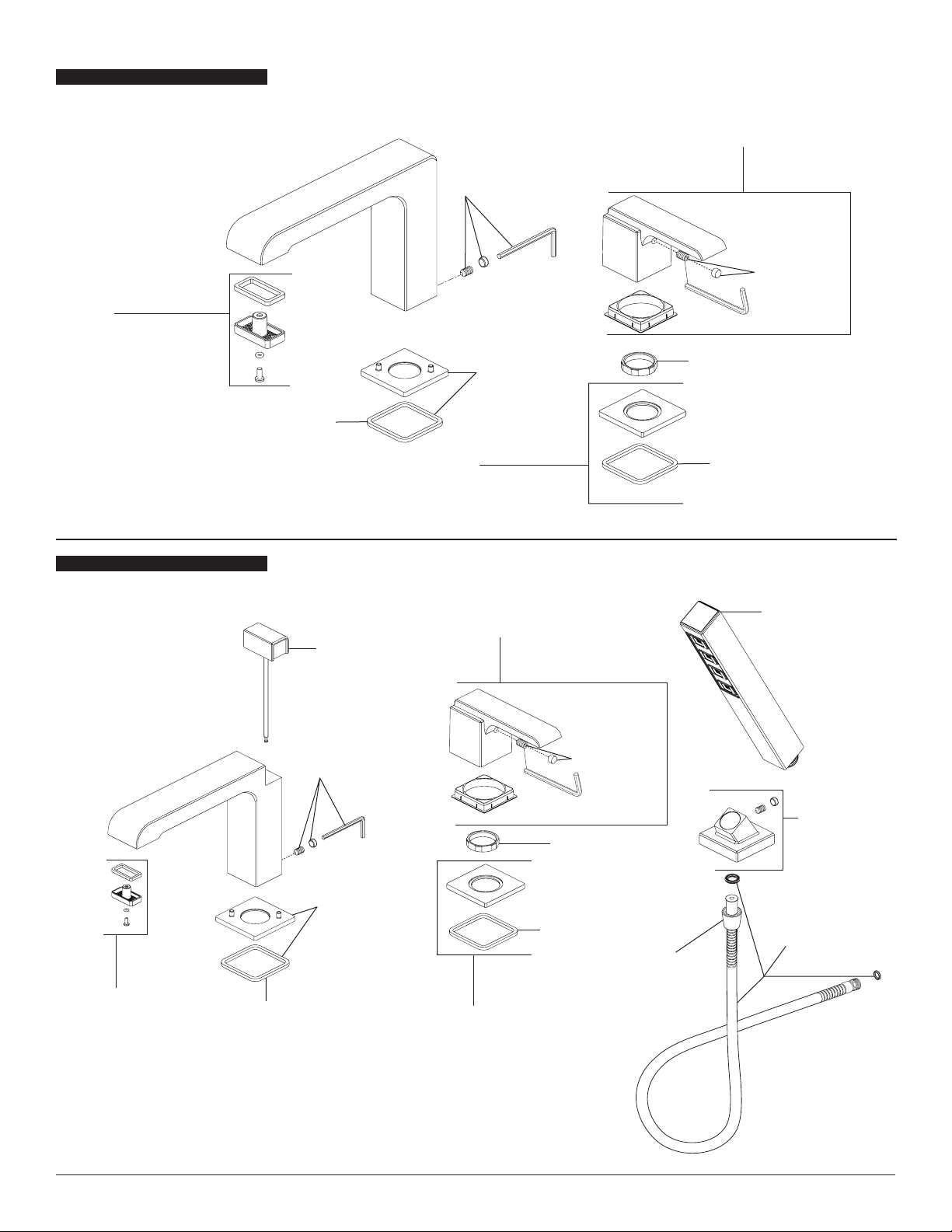

Model / Modelo / Modèle T2767

▲Specify Finish
▲ Especifíque el Acabado
▲ Précisez le Fini

RP51009

Stream Straightener, Gasket ,
Screw & O-Ring
Enderezador del Chorro,
Empaque, Tornillo y Anillo "O"
Concentrateur de Jet, Joint , Vis
et Joint Toriques

RP75478

Gasket (3)
Empaque (3)
Joint (3)

RP75499▲

Set Screw, Button & Wrench
Tornillo de Presión, Botón & Llave
Vis de Calage, Bouton & Clé

RP76058▲

Spout base & Gasket
Base del Tubo de
Salida con Empaque
Embase du Bec avec
Joint

RP75477▲

Handle Base & Gasket (1)
Base de la Manija & Empaque(1)
Bae & joint de manette (1)

RP75500▲

Handle Assembly (2)
Ensamble de la Manija (2)
Manette (2)

RP73386

Set Screws &
Buttons
Tornillos de Ajuste
y Botóns
Vis de Calage et
Boutons

RP75479

Nut (2)
Tuerca (2)
Bouteille (2)

RP75478

Gasket (3)
Empaque (3)
Joint (3)

Model / Modelo / Modèle T4767

RP51009

Stream Straightener, Gasket ,
Screw & O-Ring
Enderezador del Chorro,
Empaque , Tornillo y Anillo "O"
Concentrateur de Jet, Joint , Vis
et Joint Toriques

RP75498▲

Lift Rod Assy
Barra de Levante y Perilla
Tirette et bouton

RP75499▲

Set Screw, Button & Wrench
Tornillo de Presión, Botón & Llave
Vis de Calage, Bouton & Clé

RP76058▲

Spout base & Gasket
Base del Tubo de
Salida con Empaque
Embase du Bec avec
Joint

RP75478

Gasket (3)
Empaque (3)
Joint (3)

RP75500▲

Handle Assembly (2)
Ensamble de la Manija (2)
Manette (2)

RP73386

Set Screws &
Buttons
Tornillos de Ajuste
y Botóns
Vis de Calage et
Boutons

RP75479

Nut (2)
Tuerca (2)
Bouteille (2)

RP75478

Gasket (3)
Empaque (3)
Joint (3)

RP75477▲

Handle Base & Gasket (1)
Base de la Manija & Empaque (1)
Bae & joint de manette (1)

RP40663▲

Conical Nut
Tuerca Cónica
Écrou conique

59567-▲-PK

Handshower Assembly
Ensamble de la
Regadera Manual
Douche à main

RP75497▲

Handshower Base,
Screw & Button
Base de la Regadera

Manual, Empaque y
Botón

Embase de
regadera manual

douche, Vis et Bouton

RP40664

Hose & Gaskets
Manguera y Empaques
Tuyau souple et joints

▲Specify Finish
▲ Especifíque el Acabado
▲ Précisez le Fini

3

75181 Rev. B

Model / Modelo / Modèle T2768

▲Specify Finish
▲ Especifíque el Acabado
▲ Précisez le Fini

Model / Modelo / Modèle T4768

RP75478

Gasket (3)
Empaque (3)
Joint (3)

RP75498▲

Lift Rod Assy
Barra de Levante y Perilla
Tirette et bouton

RP75499▲

Set Screw, Button & Wrench
Tornillo de Presión, Botón & Llave
Vis de Calage, Bouton & Clé

RP76058▲

Spout base & Gasket
Base del Tubo de
Salida con Empaque
Embase du Bec avec
Joint

RP75477▲

Handle Base & Gasket (1)
Base de la Manija & Empaque (1)
Bae & joint de manette (1)

RP75500▲

Handle Assembly (2)
Ensamble de la Manija (2)
Manette (2)

RP75500▲

Handle Assembly (2)
Ensamble de la Manija (2)
Manette (2)

RP73386

Set Screws &
Buttons
Tornillos de Ajuste
y Botóns
Vis de Calage et
Boutons

RP75479

Nut (2)
Tuerca (2)
Bouteille (2)

RP75478

Gasket (3)
Empaque (3)
Joint (3)

59567-▲-PK

Handshower Assembly
Ensamble de la
Regadera Manual
Douche à main

▲Specify Finish
▲ Especifíque el Acabado
▲ Précisez le Fini

RP75499▲

Set Screw, Button & Wrench
Tornillo de Presión, Botón & Llave
Vis de Calage, Bouton & Clé

RP76058▲

Spout base & Gasket
Base del Tubo de
Salida con Empaque
Embase du Bec avec
Joint

RP75478

Gasket (3)
Empaque (3)
Joint (3)

RP75479

Nut (2)
Tuerca (2)
Bouteille (2)

RP75478

Gasket (3)
Empaque (3)
Joint (3)

RP75477▲

Handle Base & Gasket (1)
Base de la Manija & Empaque (1)
Bae & joint de manette (1)

RP73386

Set Screws &
Buttons
Tornillos de Ajuste
y Botóns
Vis de Calage et
Boutons

RP40663▲

Conical Nut
Tuerca Cónica
Écrou conique

RP75497▲

Handshower Base,
Screw & Button
Base de la Regadera

Manual, Empaque y
Botón

Embase de
regadera manual

douche, Vis et Bouton

RP40664

Hose & Gaskets
Manguera y Empaques
Tuyau souple et joints

4

75181 Rev. B

A.

T4767, T4768

B.

1

2

1

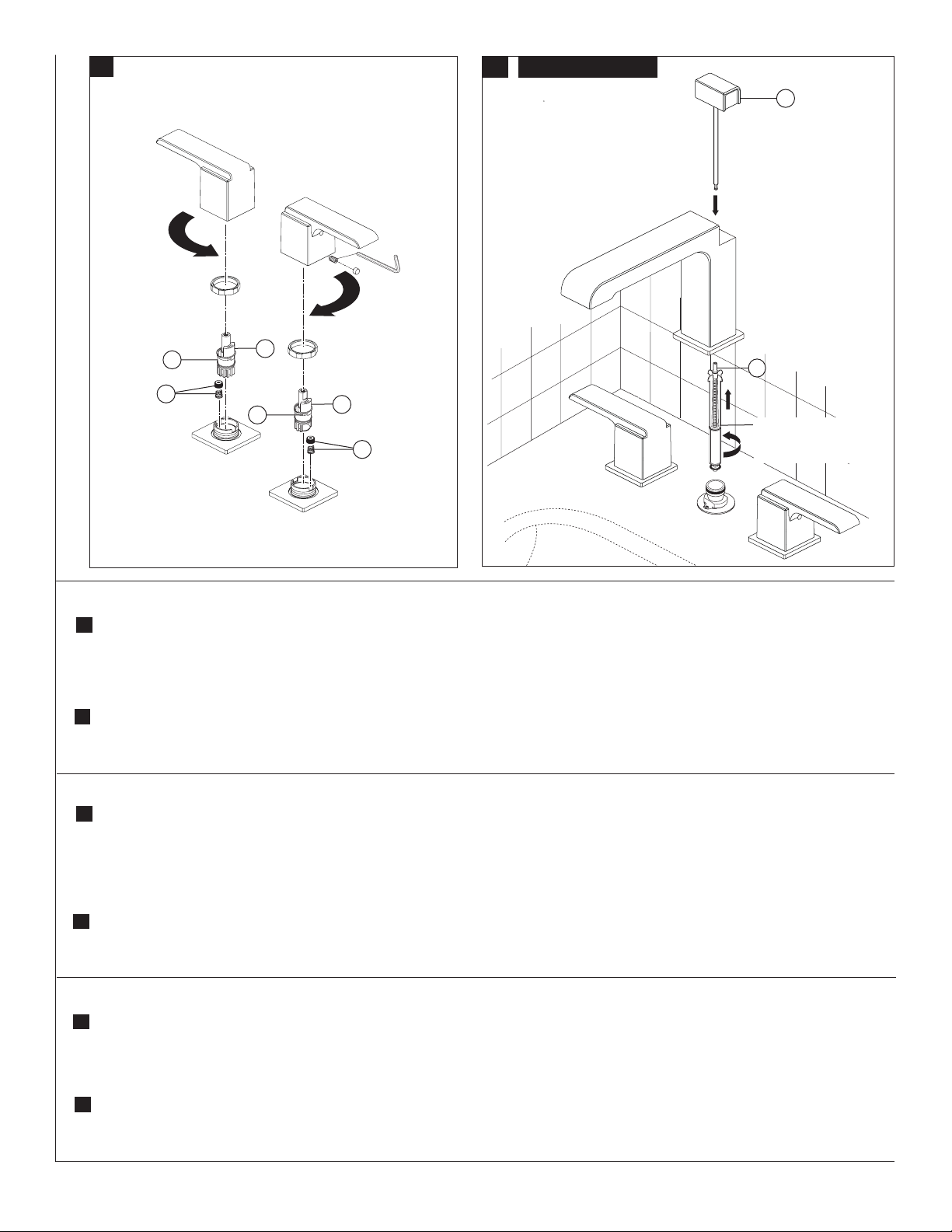

Maintenance

If faucet leaks from spout outlet–Shut off water supplies–

A.

Replace Seats and Springs RP4993 (1).
If leak persists–Shut off water supplies–
Replace Stem Unit Assembly RP24096 (2).

*Install stems (2) correctly for proper handle rotation:

• For lever handles, the stops (3) must point to the right when installed.

Model T4767, T4768

B.

If faucet does not divert water from the spout to the hand shower, check that
the lift rod (1) is securely threaded into the diverter (2). If the problem persists
remove the lift rod and spout. Replace the diverter assembly RP40668.

Mantenimiento

Si la llave de agua tiene filtraciones de la salida del surtidor –

A.

Cierre los suministros de agua –

Cambie los Asientos y los Resortes (1). *
Si la filtración persiste – Cierre los suministros de agua –
Cambie el ensamble de la Unidad de la Espiga (2).*

*Instale las espigas (2) correctamente para que la manija gire apropiadamente.

• Para las manijas de palanca, cuando instalados, los topes (3) deben señalar
hacia la derecha.

Modelo T4767, T4768

B.

Si la llave de agua no desvía el agua del surtidor hacia la regadera de mano, examine si

la barrita de alzar (1) está fijamente enroscada en el desviador (2). Si el problema per-

siste quite la barrita de alzar y el surtidor. Reemplace el desviador con RP40668.

3

2

3

1

*

*

2

RP40668

Diverter Assembly
Ensamble del Desviador
Dérivation

Cleaning and Care

Care should be given to the cleaning of this product. Although its finish is
extremely durable, it can be damaged by harsh abrasives or polish. To clean,
simply wipe gently with a damp cloth and blot dry with a soft towel.

Backflow Protection System

Your Delta Faucet hand shower incorporates a backflow protection system
that has been tested to be in compliance with ASME A112.18.3 and ASME
A112.18.1/CSA B125.1. It incorporates two certified check valves in series,
which operate independently and are integral, non-serviceable parts of the
wand assembly. It also incorporates a diverter mechanism that automatically
diverts to the spout mode when there is a reduction in the supply pressure.

Limpieza y Cuidado de su Llave

Tenga cuidado al ir a limpiar este producto. Aunque su acabado es
sumamente durable, puede ser afectado por agentes de limpieza o para pulir
abrasivos. Para limpiar su llave, simplemente frótela con un trapo húmedo y
luego séquela con una toalla suave.

Sistema de protección contra el contraflujo

Ducha de mano Delta tiene un sistema de protección contra el contraflujo,
incorporado, que ha sido probado para cumplir con los requisitos de
ASME A112.18.3 y ASME A112.18.1/CSA B125.1. Este incorpora en la pieza de
mano dos válvulas de retención o checadoras certificadas en una serie, las cuales
operan independientemente y son piezas integrantes que no requieren servicio.
También incorpora un mecanismo desviador que automáticamente desvía el agua al
surtidor cuando la presión del flujo de agua se desminuye.

Entretien

Si le robinet fuit par la sortie du bec, interrompez l’arrivée d’eau, puis remplacez -

A.

les sièges et les ressorts (1).*

Si la fuite persiste, interrompez l’arrivée d’eau et remplacez les obturateurs (2).*
*Installez les obturateurs (2) correctement pour que les poignées tournent dans

le bon sens.

• S’il s’agit de manettes, les butées (3) doivent pointer vers la droite après l’installation.

Modèle T4767, T4768

B.

Si le robinet ne dérive pas l’eau du bec vers la douche à main, assurez-vous
que la tirette (1) est bien vissée dans la dérivation (2). Si le problème persiste,
retirez la tirette et le bec. Remplacez la dérivation RP40668.

5

Instructions de nettoyage

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il peut
être abîmé par des produits fortement abrasifs ou des produits de polissage.
Il faut simplement le frotter doucement avec un chiffon humide et le sécher à
l'aide d'un chiffon doux.

Dispositif anti-siphonnnage

Douche à main Delta comporte un dispositif anti-siphonnage qui a été
éprouvé et qui est conforme aux normes ASME A112.18.3 et
ASME A112.18.1/CSA B125.1. Ce dispositif se compose de deux clapets
indépendants homologués, montés en série dans le tube rigide, qui sont non
réparables. Il est également doté d’un inverseur qui dirige automatiquement
l’eau vers le bec en cas de diminution de la pression d’alimentation.

75181 Rev. B

1

T2767, T2768 T2767, T2768

2

7

10

9

1

T4767, T4768

2

1

3/32"

(2.38 mm)

3/32 po

3

4

1

T4767, T4768

3

4

1

6

5

8

6

5

8

3

7

10

9

3

4

1

2

4

1

2

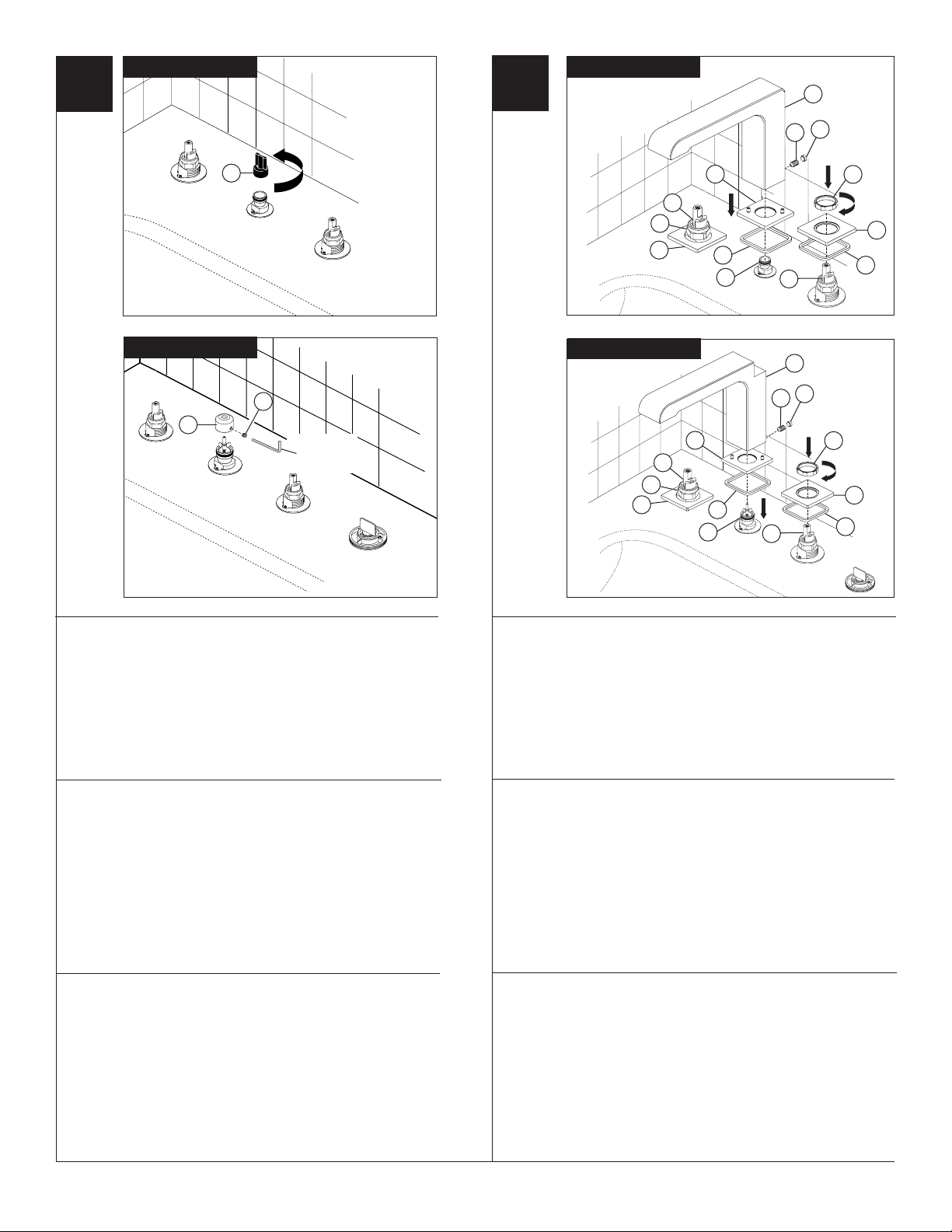

NOTE: The deck and valve rough-in must be finished before

installing the trim kit. (Rough-in sold separately).

Model T2767, T2768

Unscrew the test cap (1) and discard.

Model T4767, T4768

Remove set screw (1). Remove and discard test cap (2).

NOTA: Las tuberías internas del borde y de la válvula deben

terminarse antes de instalar el juego de guarnición.

Modelo T2767, T2768

Destornille la tapa de prueba (1) y descarte.

Modelo T4767, T4768

Quite los tornillos de ajuste (1). Quite y descarte la tapa de

prueba (2).

NOTE: l’installation de la plomberie du robinet et la finition

de la plage doivent être terminées avant l’installation du kit

de finition.

Modèle T2767, T2768

Desserrez le capuchon d’essai (1) et jetez-le.

Modèle T4767, T4768

Enlevez la vis de calage (1). Retirez le capuchon d’essai (2)

et jetez-le.

Push handle bases (1) with gaskets (2) over end valves (3) and align
with wall. Option: Use silicone under the gasket if deck is uneven.
Screw on retaining nuts (4). Install gasket (5), spout base (6) and spout
(7) on the spout adapter (8). Be sure spout is resting firmly on the deck.
Install set screw (9) and tighten to secure the spout. Install button (10)
into spout.

Model T2767, T2768 proceed to step 4.

Model T4767, T4768 proceed to step 3.

Presione las base de la manija (1) con los empaques (2) sobre las
válvulas extremas (3) y alinee com pared. OPCIÓN: Use silicón
por debajo del empaque si el borde está desnivelado. Instale el
empaque (4), y el tubo de salida (5) en el adaptador del tubo de salida
(6). Asegúrese de que quede apoyado firmemente en el borde. Instale
el tornillo de ajuste (7) y apriete para fijar el tubo de salida. Instale el
botón (8) en el tubo de salida.

Modelo T2767, T2768, siga con el paso 4.

Modelo T4767, T4768, siga con el paso 3.

Poussez les bases (1) avec les joints (2) sur les soupapes (3) et alignez
avec paroi. FACULTATIF: si la plage est inégale, appliquez du
composé d’étanchéité à la silicone sous le joint. Posez le joint (4) et
le bec (5) sur l’adaptateur de bec (6). Assurez-vous que le bec s’appuie
fermement sur la surface. Posez la vis de réglage (7) et serrez-la à fond
pour bien fixer le bec. Installez le bouton (8) sur le bec.

Si vous installez un modèle T2767, T2768, passez à l’étape 4.

Si vous installez un modèle T4767, T4768, passez à l’étape 3.

6

75181 Rev. B

3

T4767, T4768

A.

T4767, T4768

B.

T4767, T4768

C.

1

2

2

3

T4767, T4768

D.

3

6

2

1

5

1

4

3

4

3

4

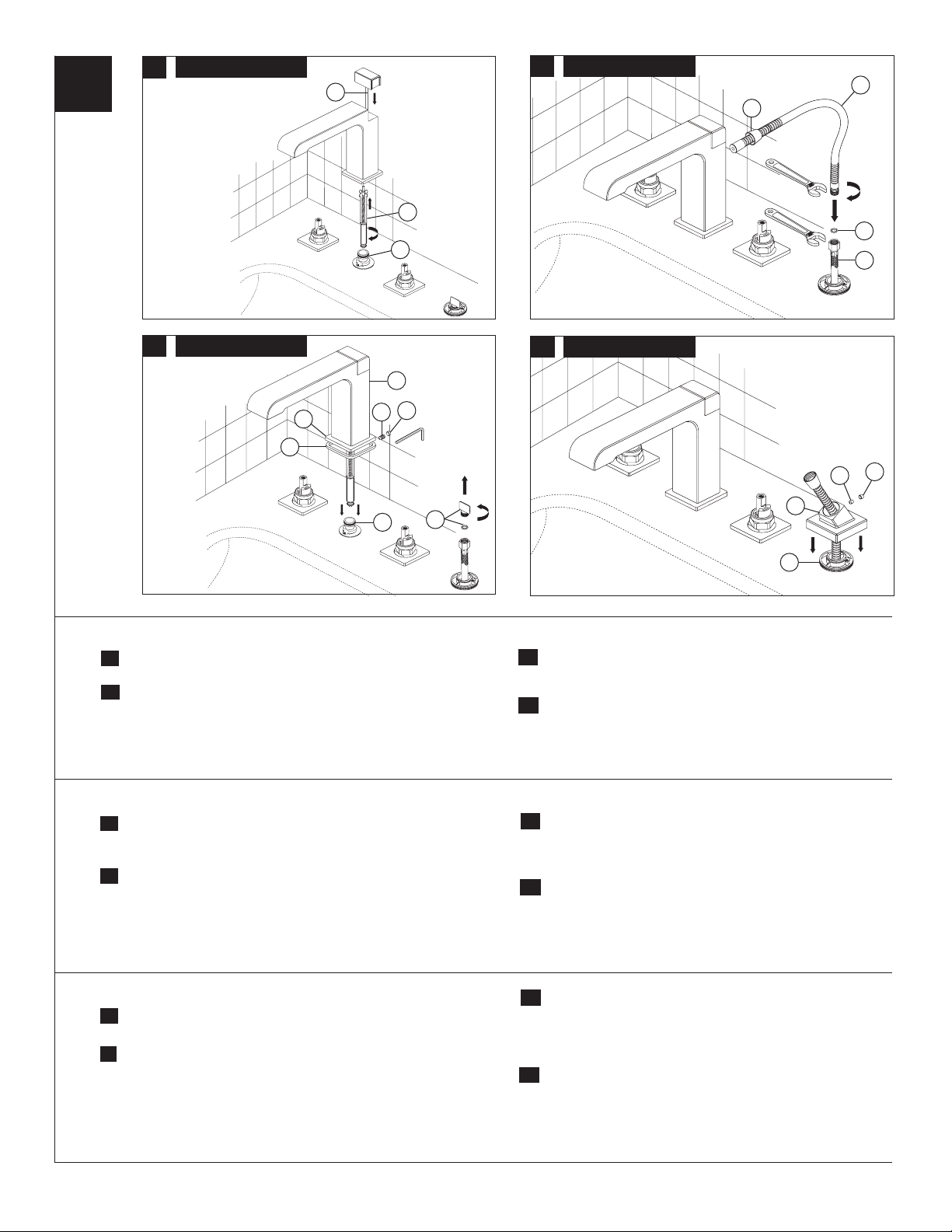

For Model T4767, T4768 Only

Install lift rod assembly (1) into spout. Remove diverter assembly

A.

(2) from spout adapter (3) and thread onto lift rod (1).
Slide gasket (1) and spout base (2) onto spout (3). Install diverter

B.

assembly, spout , base and gasket onto spout adapter (4). Be sure
spout is resting firmly on the deck. Install set screw (5) and tight­en to secure the spout. Install button (6) into spout. Remove and
discard the test cap and gasket (7) from hose. NOTE: This is an

extra gasket, one is supplied with the hose.

Sólo para los Modelo T4767, T4768

Instale la barrita de alzar (1). Retire el conjunto del desviador (2)

A.

desde el adaptador del vertedor (3) y enrosque en la varilla de
elevación (1).

Deslice el empaque (1) y el base del tubo de salida (2) en el sur-

B.

tidor (3). Instale el ensamble del desviador, el surtidor, el tubo de
salida y el empaque en el adaptador del surtidor (4). Asegúrese
que quede apoyado firmemente en la encimera o mueble. Instale
el tornillo fiador (5) y apriete para fijar el surtidor. Instale el botón
(6) en el surtidor.Retire y descarte la tapa de prueba y el empaque
(7) de la manguera. NOTA: Este es un empaque adicional, uno

se suministra con la manguera.

Modèle T4767, T4768 seulement

Installez la tige de manoeuvre (1). Retirez la dérivation (2) du bec

A.

adaptateur (3) et les enfiler sur la tige de levage (1)

Glissez le joint (1) et le embase du bec avec joint ( 2) sur le bec

B.

(3). Montez l’inverseur, le bec, et le base et le joint sur l’adaptateur
du bec (4). Assurez-vous que le bec est appuyé solidement sur la
surface. Montez la vis de calage (5) et serrez-la pour fixer le bec.
Insérez le bouton (6) dans le bec.Retirez le capuchon d’essai et
le joint (7) du tuyau souple et jetez-les. NOTE : Il s’agit d’un joint

supplémentaire. Un joint est fourni avec le tuyau souple.

7

Slide hose (1) through conical nut (2). Attach hose (1) to braided

C.

metal hose (3) using gasket (4) and tighten. DO NOT install hand­shower yet.

Install base (1) onto nest (2), tighten set screw (3) and install button

D.

(4). OPTION: Use silicone under the base if deck is uneven.

Deslice la manguera (1) a través de la tuerca cónica (2). Una la

C.

manguera (1) a la manguera trenzada de metal (3) usando el
empaque (4) y apriete. NO instale la pieza de mano todavía.

Instale la base (1) dentro de la cavidad (2). Instale el tornillo fiador

D.

(3) y instale el botón (4).

OPCIÓN: Si la superficie está desnivelada, use silicón por
debajo de la base.

Introduisez le tuyau souple (1) dans l’écrou conique (2). Fixez le

C.

tuyau souple (1) au tuyau souple à gaine métallique tressée (3)
en vous servant du joint (4). Serrez le raccord. N’INSTALLEZ PAS
encore la douche à main.

Installez la base (1) sur le logement (2). Montez la vis de calage

D.

(3) et insérez le bouton (4)

FACULTATIF: Placez du composé d’étanchéité à la silicone
sous la base si la plage est inégale.

1

2

7

75181 Rev. B

4

5

T2767, T2768

1

1

1

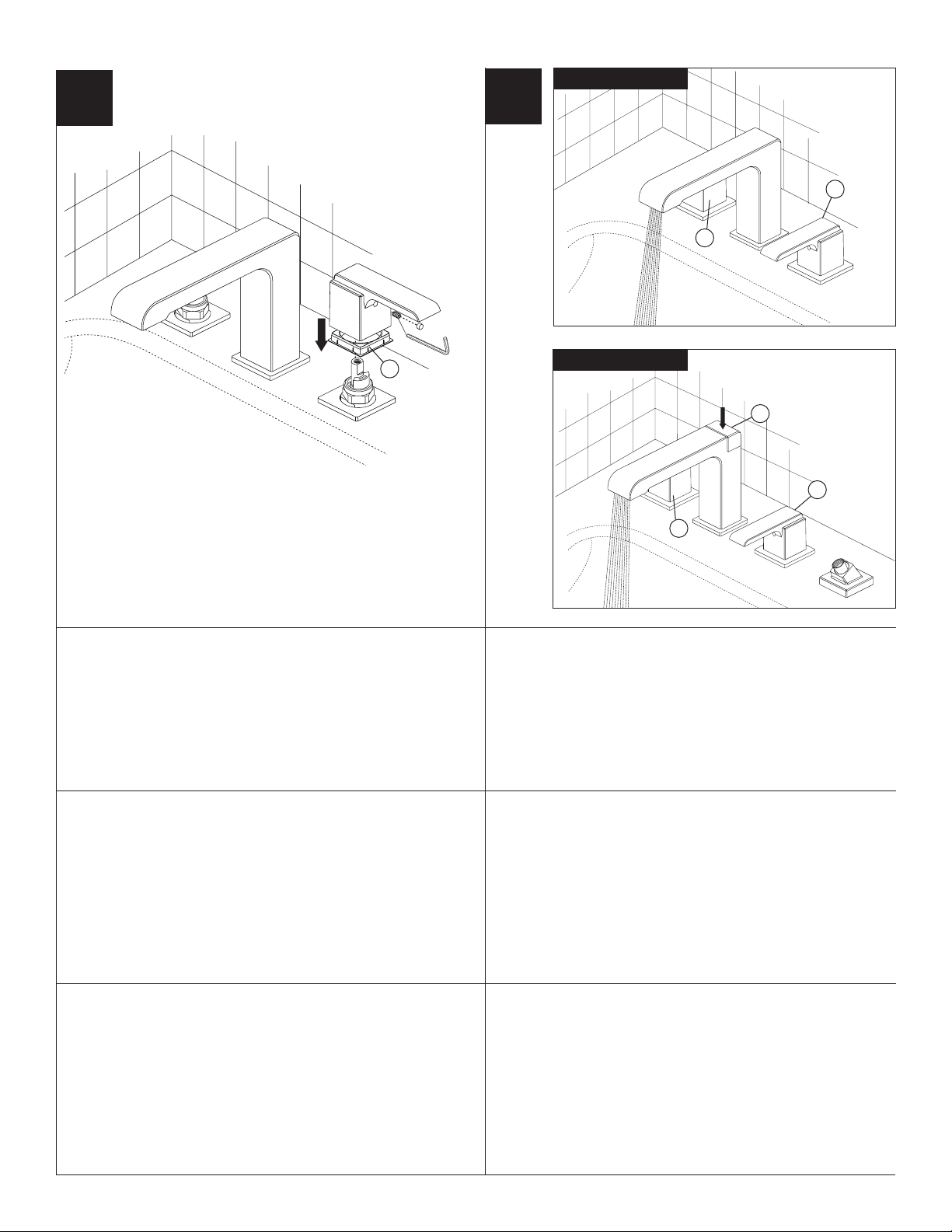

Install handles. Be sure glide ring (1) is properly seated in bottom of
handle before installing. Insert red button (hot) into handle on left side

and blue button (cold) into handle on right side. If either handle does not
rotate in the correct direction, do the following:

1. Be sure that the end valves are installed correctly (with the hot valve
on the LEFT and both inlet tubes installed AWAY from the spout).

2. Turn off the water supplies and remove the handle, bonnet nut, and
stem unit.

3. Refer to the Maintenance Section (page 5) for correct stem unit
orientation and reassemble.

Instale las manijas.

(1) esté apropiadamente colocado en la parte inferior de la manija.

Inserte el botón rojo (caliente) en el mango en el lado izquierdo y el botón
azul (frío) en el mango en el lado derecho.
hacia la dirección correcta, haga lo siguiente:

1. Asegúrese que las válvulas extremas están instaladas correctamente
(con la válvula caliente en la IZQUIERDA y ambos tubos de entrada
de agua instalados en dirección al CONTRARIO del surtidor).

2. Cierre los suministros de agua y quite la manija, la tuerca tapa, y la
unidad de la espiga.

3. Vea la sección de mantenimiento (página 5) para obtener la orient­ación correcta de la unidad de la espiga y ensamble otra vez.

Antes de instalar, asegúrese que el aro para deslizar

Si alguna de las manijas no gira

T4767, T4768

Model T2767, T2768

Turn faucet handles (1) all the way on. Turn on hot and cold water supplies
and flush water lines for one minute. Important: This flushes away any

debris that could cause damage to internal parts.

Model T4767, T4768

Make sure the lift rod (1) is in the down position. Turn faucet handles (2) all
the way on. Turn on hot and cold water supplies and flush water lines for
one minute. Important: This flushes away any debris that could cause

damage to internal parts.

Modelo T2767, T2768

Gire completamente abiertas las manijas de la llave de agua (1). Abra los
suministros de agua caliente y fría y deje correr el agua por las líneas por
un minuto. Importante: Esto limpia cualquier residuo que pudiera

causar daño a las partes internas.

Modelo T4767, T4768

Asegure que la barrita de alzar (1) está en posición hacia abajo. Gire com­pletamente abierta las manijas de la llave de agua (2). Abra los suministros
de agua caliente y fría y deje correr el agua por las líneas por un minuto.

Importante: Esto limpia cualquier residuo que pudiera causar daño a
las partes internas.

1

2

2

Installez les poignées.

bien calé au fond de la poignée avant l’installation.

(caliente) en el mango en el lado izquierdo y el botón azul (frío) en el
mango en el lado derecho. Si l’une ou l’autre des poignées ne tourne pas
dans le bon sens, suivez les instructions ci-après.

1. Assurez-vous que les soupapes sont installées correctement. La
soupape d’eau chaude doit se trouver à GAUCHE et les deux tubes
d’entrée d’eau doivent se trouver À L’ÉCART du bec.

2. Interrompez l’arrivée d’eau et enlevez la poignée, l’écrou à chapeau
et l’obturateur.

3. Consultez la section Entretien (page 5) pour voir comment positionner
l’obturateur, puis remettez les éléments en place.

Assurez-vous que l’anneau de glissement (1) est

Inserte el botón rojo

Modèle T2767, T2768

Tournez les poignées du robinet (1) à fond. Rétablissez l’arrivée d’eau
chaude et d’eau froide, puis laissez couler l’eau une minute.

Important: cette procédure sert à évacuer les corps étrangers qui
pourraient abîmer les éléments internes.

Modèle T4767, T4768

Assurez-vous que la tirette (1) est abaissée. Tournez les poignées du
robinet (2) à fond. Rétablissez l’arrivée d’eau chaude et d’eau froide, puis
laissez couler l’eau une minute. Important: cette procédure sert à évacuer

les corps étrangers qui pourraient abîmer les éléments internes.

8

75181 Rev. B

6

A.

T4767, T4768

B.

T4767, T4768

1

2

3

2

1

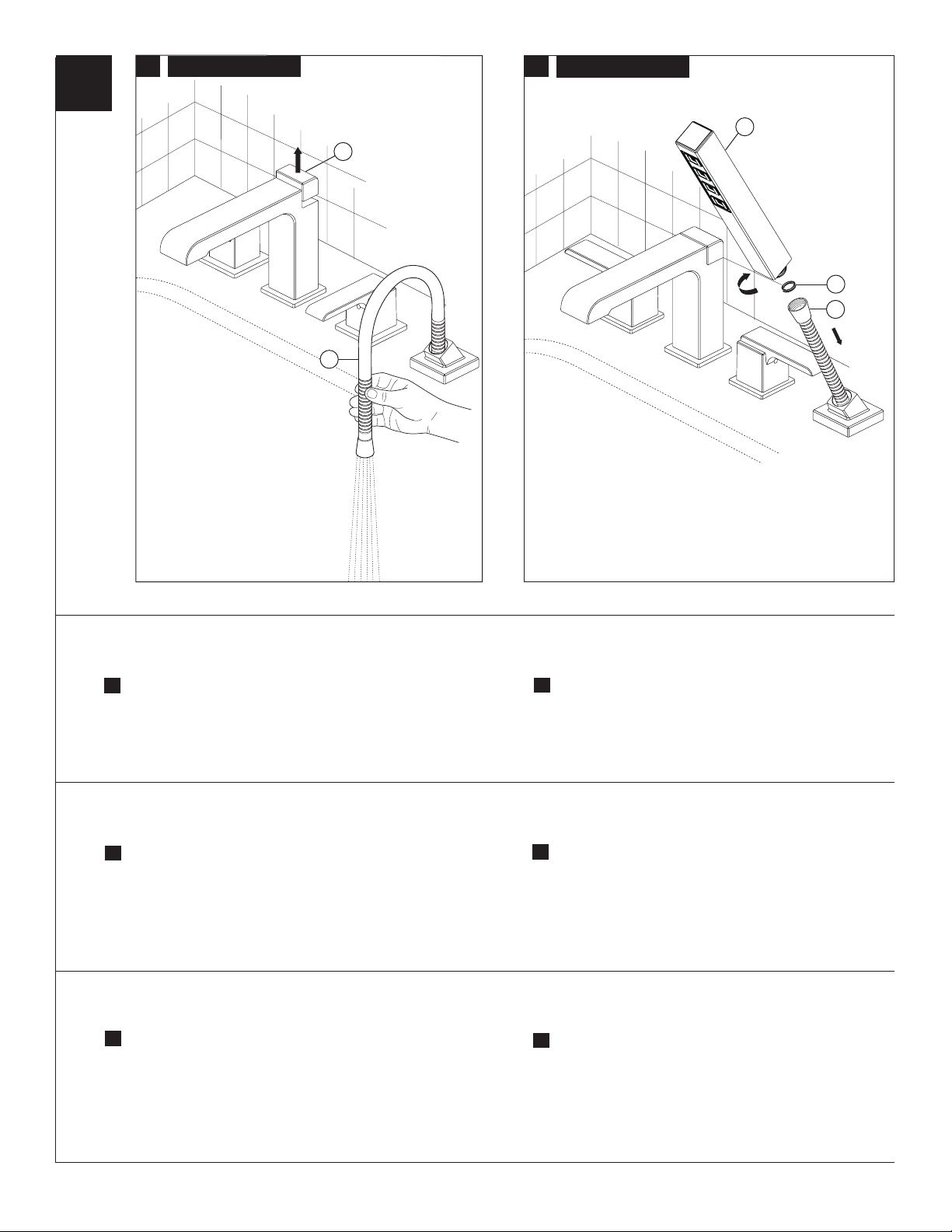

For Model T4767, T4768 Only

Pull hose (1) to its farthest extension and point it down into the

A.

tub. Pull the lift rod (2) up to the full on position and flush water
lines for one minute. After flushing turn off water at the bath valve
handles. Return the lift rod to the down position.

Sólo para los Modelo T4767, T4768

Hale la manguera (1) a lo máximo que se pueda extender y

A.

diríjala hacia abajo en la bañera. Hale la barrita de alzar (2) a
la posición completamente abierta y deje correr el agua por las
líneas por un minuto. Después de dejar correr el agua cierre
el agua con las manijas de la válvula de la bañera. Coloque la
barrita de alzar en su posición normal.

Modèle T4767, T4768 seulement

Tirez sur le tuyau souple (1) pour le sortir entièrement et

A.

pointez-le vers le bas dans le bain. Tirez sur la tirette (2) pour
l’amener en position d’ouverture maximale et laissez couler
l’eau une minute. Tournez ensuite les poignées du robinet de
baignoire pour les amener en position de fermeture. Ramenez
la tirette à sa position normale.

Attach handshower (1) to hose (2) with gasket (3) between

B.

connection. Refer to maintenance section (page 5) for correct
diverter and lift rod function.

Conecte la pieza de mano (1) a la manguera (2) con el

B.

empaque (3) entre la conexión. Vea la sección de mantenimien­to (Página 5) para obtener la función correcta del desviador
y el de la barrita de alzar.

Fixez la douche à main (1) au tuyau souple (2) après avoir placé

B.

le joint (3) dans le raccord. Consultez la section Entretien à la
page 5 au besoin pour ce qui concerne le fonctionnement de la
dérivation et de la tirette.

9

75181 Rev. B

Notes / Notas / Notes
