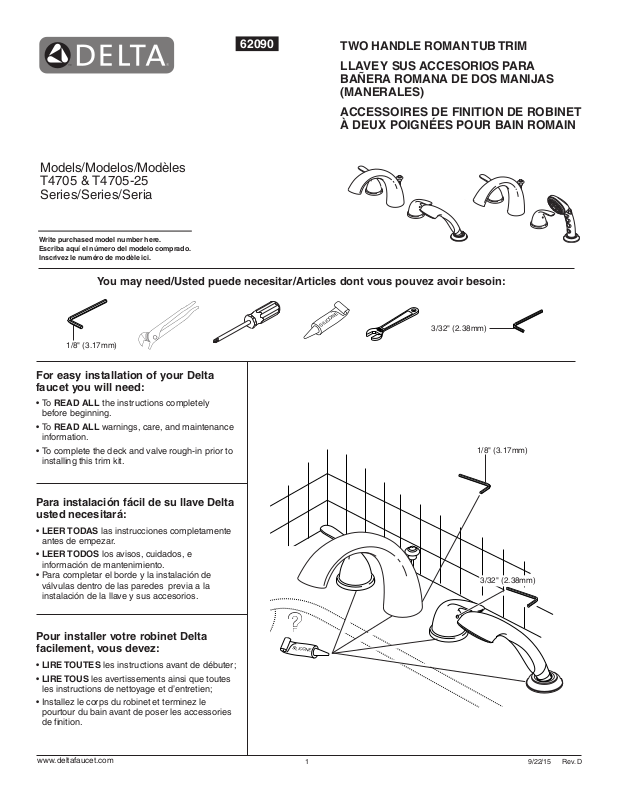

Delta DLT7139 Installation & Assembly

Models/Modelos/Modèles

SILICONE

T

E

F

L

O

N

SILICONE

T4705 & T4705-25
Series/Series/Seria

Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.

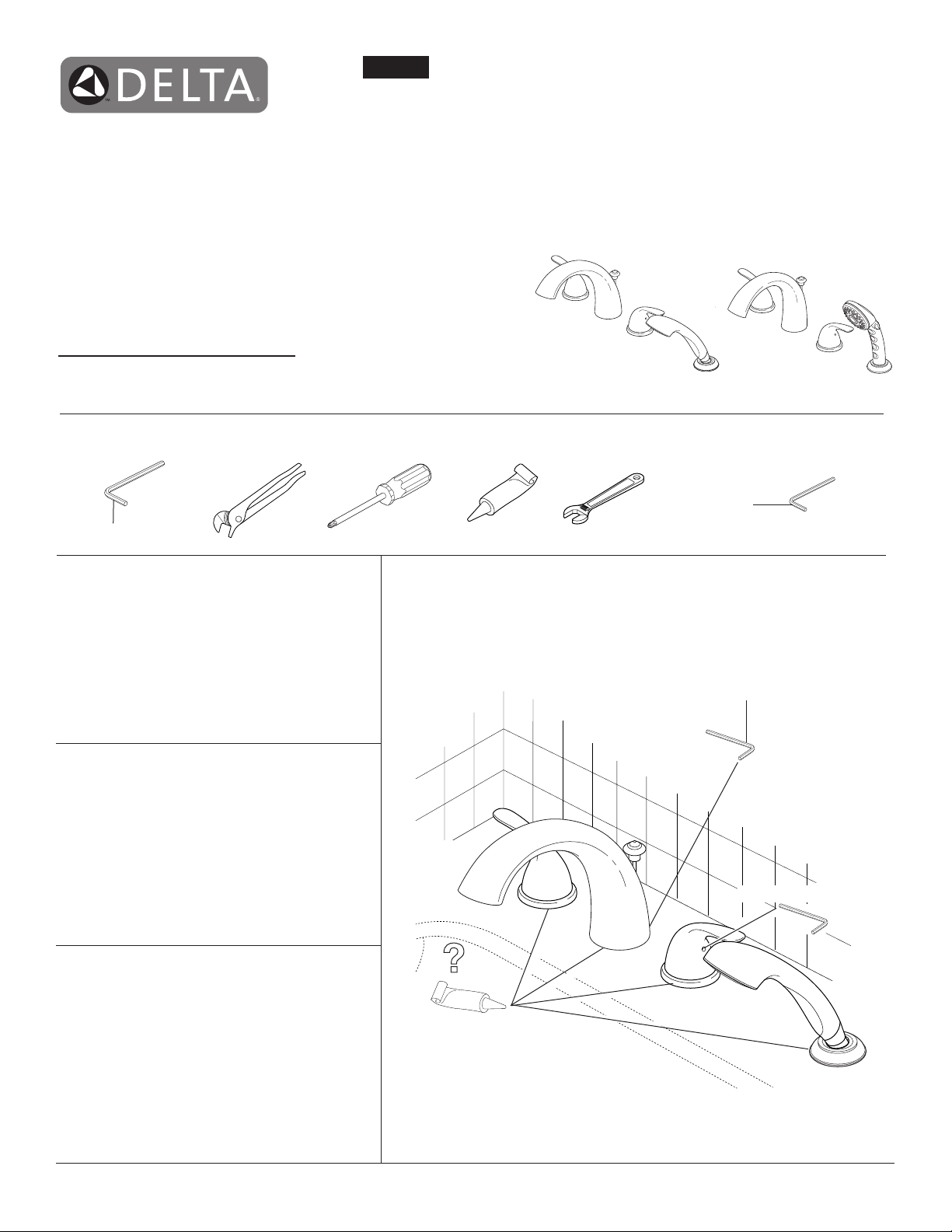

You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:

1/8" (3.17mm)

62090

TWO HANDLE ROMAN TUB TRIM
LLAVE Y SUS ACCESORIOS PARA

BAÑERA ROMANA DE DOS MANIJAS
(MANERALES)

ACCESSOIRES DE FINITION DE ROBINET
À DEUX POIGNÉES POUR BAIN ROMAIN

3/32" (2.38mm)

For easy installation of your Delta
faucet you will need:

• To READ ALL the instructions completely

before beginning.

• To READ ALL warnings, care, and maintenance

information.

• To complete the deck and valve rough-in prior to
installing this trim kit.

Para instalación fácil de su llave Delta
usted necesitará:

• LEER TODAS las instrucciones completamente
antes de empezar.

• LEER TODOS los avisos, cuidados, e
información de mantenimiento.

• Para completar el borde y la instalación de
válvulas dentro de las paredes previa a la
instalación de la llave y sus accesorios.

Pour installer votre robinet Delta
facilement, vous devez:

• LIRE TOUTES les instructions avant de débuter;

• LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d’entretien;

• Installez le corps du robinet et terminez le
pourtour du bain avant de poser les accessories
de finition.

1/8" (3.17mm)

3/32" (2.38mm)

?

www.deltafaucet.com

1

9/22/15 Rev. D

Limited Warranty on Delta® Faucets

Parts and Finish

All parts (other than electronic parts and batteries) and finishes of this Delta® faucet are warranted
to the original consumer purchaser to be free from defects in material and workmanship for as
long as the original consumer purchaser owns the home in which the faucet was first installed or,
for commercial users, for 5 years from the date of purchase.

Electronic Parts and Batteries (if applicable)

Electronic parts (other than batteries), if any, of this Delta® faucet are warranted to the original
consumer purchaser to be free from defects in material and workmanship for 5 years from the
date of purchase or, for commercial users, for one year from the date of purchase. No warranty is
provided on batteries.

Delta Faucet Company will replace, FREE OF CHARGE, during the applicable warranty period,
any part or finish that proves defective in material and/or workmanship under normal installation,
use and service. If repair or replacement is not practical, Delta Faucet Company may elect to
refund the purchase price in exchange for the return of the product. These are your exclusive
remedies.

Delta Faucet Company recommends using a professional plumber for all installation and repair.
We also recommend that you use only genuine Delta® replacement parts.

Delta Faucet Company shall not be liable for any damage to the faucet resulting from misuse,
abuse, neglect or improper or incorrectly performed installation, maintenance or repair, including
failure to follow the applicable care and cleaning instructions.

Garantía Limitada de las Llaves de Agua (grifos) Delta®

Piezas y acabado

Todas las piezas (excepto las piezas electrónicas y las pilas) y los acabados de esta llave de
agua Delta® están garantizados al consumidor comprador original de estar libres de defectos en
material y fabricación durante el tiempo que el comprador original posea la vivienda en la que la
llave de agua fue originalmente instalada o, para los consumidores comerciales, durante 5 años a
partir de la fecha de compra.

Componentes electrónicos y pilas (si aplicable)

Todas las piezas (salvo las pilas), si hay, de esta llave de agua Delta® están garantizadas al con­sumidor comprador original de estar libres de defectos en materiales y fabricación durante 5 años
a partir de la fecha de compra o, para los usuarios comerciales, por un año a partir de la fecha de
compra. No se garantizan las pilas.

Delta Faucet Company reemplazará, SIN CARGO, durante el período de garantía aplicable, cual­quier pieza o acabado que pruebe tener defectos de material y/o fabricación bajo la instalación,
uso y servicio normal. Si la reparación o su reemplazo no es práctico, Delta Faucet Company
tiene la opción de reembolsarle su dinero por la cantidad del precio de compra a cambio de la
devolución del producto. Estos son sus únicos recursos.

Delta Faucet Company recomienda que use los servicios de un plomero profesional para todas
las instalaciones y reparaciones. También le recomendamos que utilice sólo las piezas de repues­to originales de Delta®.

Delta Faucet Company no será responsable por cualquier daño a la llave de agua que resulte del
mal uso, abuso, negligencia o mala instalación o mantenimiento o reparación incorrecta, incluy­endo el no seguir los cuidados aplicables y las instrucciones de limpieza.

Replacement parts may be obtained by calling the applicable number below or by writing to:
In the United States and Mexico: In Canada:

Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358) 1-800-345-DELTA (3358)
[e-mail] [e-mail]

Proof of purchase (original sales receipt) from the original purchaser must be made available to
Delta Faucet Company for all warranty claims unless the purchaser has registered the product
with Delta Faucet Company. This warranty applies only to Delta® faucets manufactured after
January 1, 1995 and installed in the United States of America, Canada and Mexico.

DELTA FAUCET COMPANY SHALL NOT BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES (INCLUDING LABOR CHARGES) FOR BREACH OF ANY
EXPRESS OR IMPLIED WARRANTY ON THE FAUCET. Some states/provinces do not allow the
exclusion or limitation of special, incidental or consequential damages, so these limitations and
exclusions may not apply to you. This warranty gives you special legal rights. You may also have
other rights which vary from state/province to state/province.

This is Delta Faucet Company’s exclusive written warranty and the warranty is not transferable.
If you have any questions or concerns regarding our warranty, please view our Warranty FAQs at

www.deltafaucet.com, email us at [e-mail] or call us at the applicable
number above.

© 2015 Masco Corporation of Indiana

Las piezas de repuesto se pueden obtener llamando al número correspondiente más abajo, o
escribiendo a:

En los Estados Unidos y México: En Canadá:
Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1 800 345 DELTA (3358) 1 800 345 DELTA (3358)
[e-mail] [e-mail]

La prueba de compra (recibo original) del comprador original debe ser disponible a Delta Faucet
Company para todos los reclamos a menos que el comprador haya registrado el producto con
Delta Faucet Company. Esta garantía le aplica sólo a las llaves de agua de Delta® fabricadas
después del 1 de enero 1995 e instaladas en los Estados Unidos de América, Canadá y México.

DELTA FAUCET COMPANY NO SE HACE RESPONSABLE POR CUALQUIER DAÑO
ESPECIAL, INCIDENTAL O CONSECUENTE (INCLUYENDO LOS GASTOS DE MANO DE
OBRA) POR EL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA DE
LA LLAVE DE AGUA. Algunos estados/provincias no permiten la exclusión o limitación de daños
especiales, incidentales o consecuentes, por lo que estas limitaciones y exclusiones pueden no
aplicarle a usted. Esta garantía le otorga derechos legales. Usted también puede tener otros
derechos que varían de estado/provincia a estado/provincia.

Esta es la garantía exclusiva por escrito de Delta Faucet Company y la garantía no es transferible.
Si usted tiene alguna pregunta o inquietud acerca de nuestra garantía, por favor, vea nuestra

sección de preguntas frecuentes FAQ sobre la garantía en www.deltafaucet.com, también puede
enviarnos un correo electrónico a [e-mail] o llámenos al número que le
corresponda anteriormente incluido.

Garantie limitée des robinets Delta

Pièces et finis

Toutes les pièces (à l’exception des composants électroniques et des piles) et tous les finis de
ce robinet Delta® sont protégés contre les défectuosités du matériau et les vices de fabrication
par une garantie qui est consentie au premier acheteur et qui demeure valide tant que celui-ci
demeure propriétaire de la maison dans laquelle le robinet a été installé. Dans le cas d’une utilisa­tion commerciale, la garantie est de 5 ans à compter de la date d’achat.

Composants électroniques et piles (le cas échéant)

Si ce robinet Delta® comporte des composants électroniques, ces composants (à l’exception
des piles) sont protégés contre les défectuosités du matériau et les vices de fabrication par une
garantie consentie au premier acheteur qui est d’une durée de 5 ans à compter de la date d’achat.
Dans le cas d’une utilisation commerciale, la garantie est d’un an à compter de la date d’achat.
Aucune garantie ne couvre les piles.

Delta Faucet Company remplacera, GRATUITEMENT, pendant la période de garantie applicable,
toute pièce ou tout fini qui présentera une défectuosité du matériau et/ou un vice de fabrication
pour autant que le robinet ait été installé, utilisé et entretenu normalement. S’il est impossible de
réparer ou de remplacer le robinet, Delta Faucet Company pourra décider de rembourser le prix
d’achat du produit pour autant que celui-ci lui soit retourné. Il s’agit de vos seuls recours.

Delta Faucet Company recommande de confier l’installation et la réparation à un plombier pro­fessionnel. Nous vous recommandons également d’utiliser uniquement des pièces de rechange
authentiques Delta®.

Delta Faucet Company se dégage de toute responsabilité à l’égard des dommages causés au
robinet en raison d’un mauvais usage, d’un usage abusif, de la négligence ou de l’utilisation d’une
méthode d’installation, de maintenance ou de réparation incorrecte ou inadéquate, y compris les
dommages résultant du non-respect des instructions de nettoyage et d’entretien applicables.

© 2015 Masco Corporación de Indiana

®

Pour obtenir des pièces de rechange, veuillez appeler au numéro applicable ci-dessous ou écrire
à l’adresse applicable ci-dessous.

Aux États-Unis et au Mexique : Au Canada:
Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358) 1-800-345-DELTA (3358)
[e-mail] [e-mail]

La preuve d’achat (reçu original) du premier acheteur doit être présentée à Delta Faucet Company
pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de Delta
Faucet Company. La présente garantie s’applique uniquement aux robinets Delta® fabriqués après
le 1er janvier 1995 et installés aux États-Unis d’Amérique, au Canada et au Mexique.

DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DES
DOMMAGES PARTICULIERS, CONSÉCUTIFS OU INDIRECTS (Y COMPRIS LES FRAIS
DE MAIN-D’OEUVRE) QUI POURRAIENT RÉSULTER DE LA VIOLATION D’UNE GARANTIE
IMPLICITE OU EXPLICITE QUELCONQUE SUR LE ROBINET. Dans les États ou les provinces
où il est interdit de limiter ou d’exclure la responsabilité à l’égard des dommages particuliers, con­sécutifs ou indirects, les limites et les exclusions susmentionnées ne s’appliquent pas. La présente
garantie vous donne des droits précis qui peuvent varier selon l’État ou la province où vous résidez.

La présente garantie écrite est la garantie exclusive offerte par Delta Faucet Company et elle
n’est pas transférable.

Si vous avez des questions ou des préoccupations en ce qui concerne notre garantie, veuillez
consulter la page Warranty FAQs à www.deltafaucet.com, faire parvenir un courriel à custom­[e-mail] ou nous appeler au numéro applicable.

© 2015 Division de Masco Indiana

2

62090 Rev. D

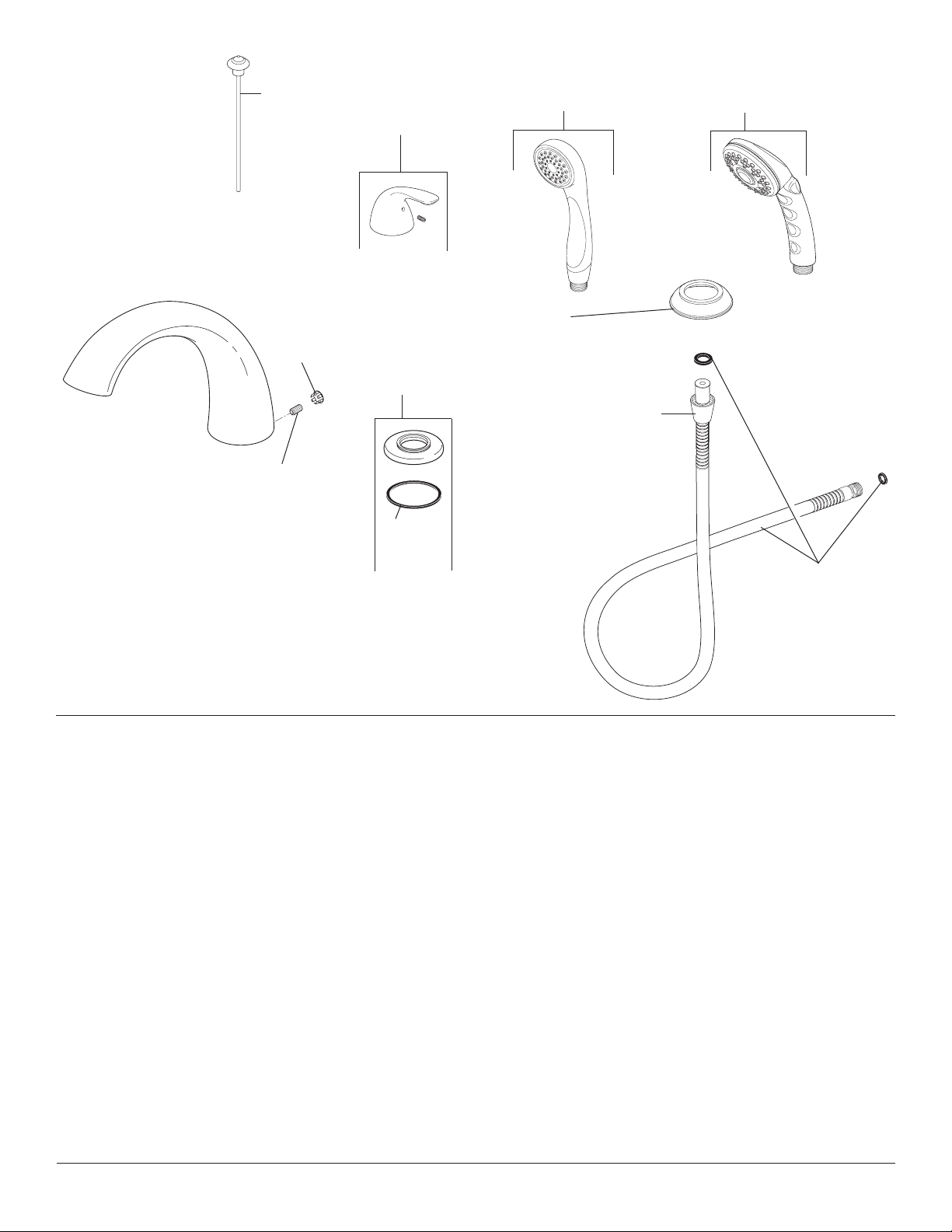

RP50858▲

Lift Rod Assembly
Ensamble de la

barrita de alzar
Tirette

RP62097▲

Handle
Manija
Manette

RP46683▲

(2.0 gpm)
Handpiece (Used on T4705)
Pieza de Mano (Utilizado en en T4705)
Douche à main (Utilisé sur T4705)

59462-B-PK

(2.5 gpm)
Handpiece (Used on T4705-25)
Pieza de Mano (Utilizado en en T4705-25)
Douche à main (Utilisé sur T4705-25)

RP6068▲

Button
Botón
Bouton

RP152

Set Screw
Tornillo de
Presión
Vis de Calage

▲Specify Finish
▲ Especifíque el Acabado
▲ Précisez le Fini

Cleaning and Care

Care should be given to the cleaning of this product.
Although its finish is extremely durable, it can be dam­aged by harsh abrasives or polish. To clean, simply wipe
gently with a damp cloth and blot dry with a soft towel.

Warning:

Scrubbing Bubbles® Bathroom Cleaner and Lysol®
Basin Tub and Tile Cleaner must not be used on the

clear knob handles and levers. Use of these cleaners
can result in cracked or severely damaged handles.
If overspray gets onto the handles, immediately wipe
them dry with a soft cotton cloth.

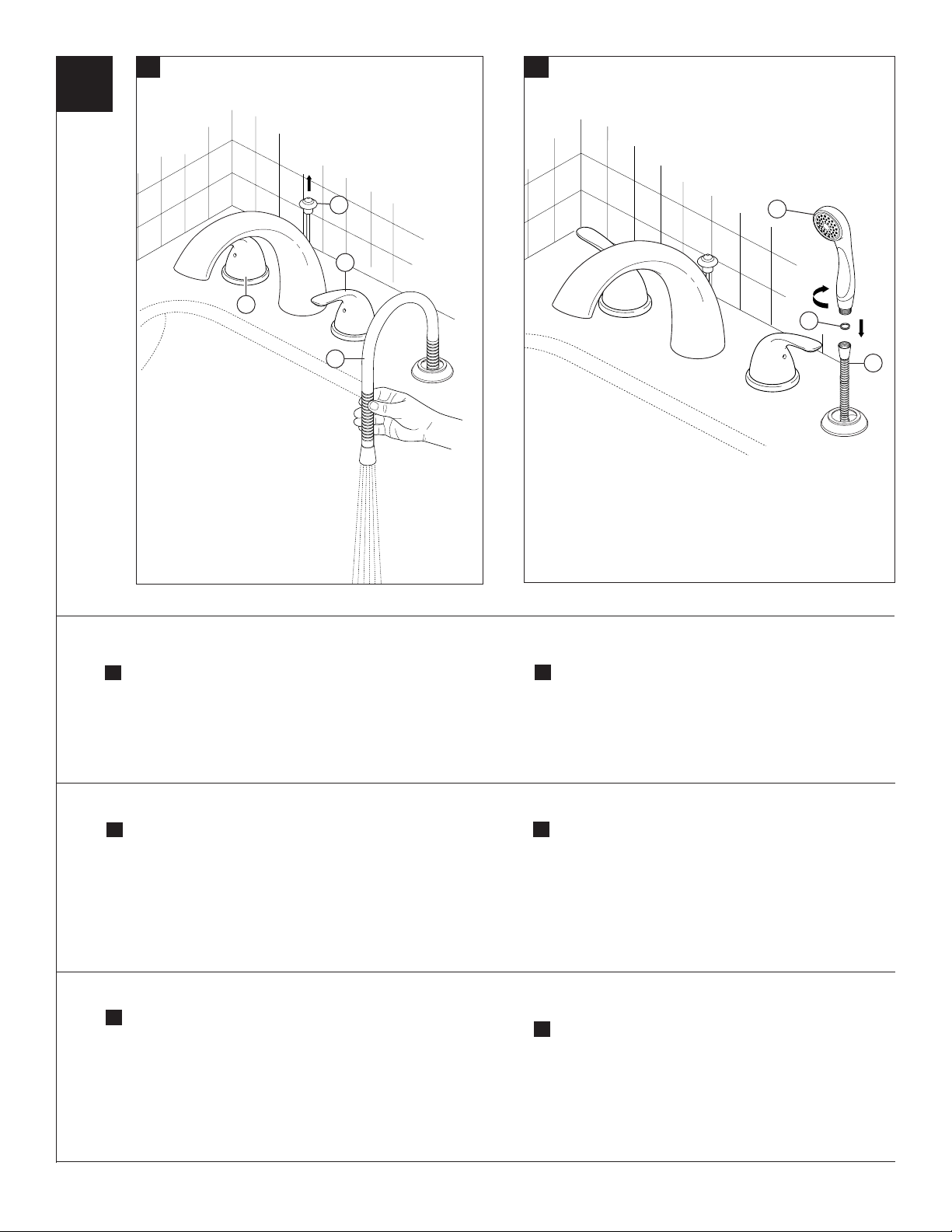

Backflow Protection System

Your Delta Faucet hand shower incorporates a backflow
protection system that has been tested to be in
compliance with ASME A112.18.3 and
ASME A112.18.1 / CSA B125.1. It incorporates
two certified check valves in series, which operate
independently and are integral, non-serviceable parts
of the wand assembly. It also incorporates a diverter
mechanism that automatically diverts to the spout mode
when there is a reduction in the supply pressure.

RP62094▲

Handle Base
w/Gasket

Base de la Manija
con Empaque

Embase de manette
avec Joint

RP20368

Gasket
Empaque
Joint

RP41505▲

Handpiece Base
Base para la Pieza de mano
Base de la douche à main

RP40663▲

Conical Nut
Tuerca Cónica
Écrou conique

Limpieza y Cuidado de su Llave

Tenga cuidado al ir a limpiar este producto. Aunque su
acabado es sumamente durable, puede ser afectado
por agentes de limpieza o para pulir abrasivos. Para
limpiar su llave, simplemente frótela con un trapo
húmedo y luego séquela con una toalla suave.

¡ADVERTENCIA!

No se puede usar Scrubbing Bubbles® Bathroom
Cleaner o Lysol® Basin Tub and Tile Cleaner en

las manijas transparentes. El uso de estos productos
pueden resultar en manijas rajados o severamente
dañados. Si estos productos caen sobre la manija,
séquelo inmediatamente con una toalla de algodón
suave.

Sistema de protección contra
el contraflujo

Ducha de mano Delta tiene un sistema de protec­ción contra el contraflujo, incorporado, que ha sido
probado para cumplir con los requisitos de ASME
A112.18.3 y ASME A112.18.1 / CSA B125.1. Este
incorpora en la pieza de mano dos válvulas de
retención o checadoras certificadas en una serie,
las cuales operan independientemente y son piezas
integrantes que no requieren servicio. También
incorpora un mecanismo desviador que automática­mente desvía el agua al surtidor cuando la presión
del flujo de agua se desminuye.

RP40664▲

Hose and
Gaskets

Manguera y
Empaques

Tuyau souple et
joints

Instructions de nettoyage

Il faut le nettoyer avec soin. Même si son fini est
extrêmement durable, il peut être abîmé par des
produits fortement abrasifs ou des produits de
polissage. Il faut simplement le frotter doucement
avec un chiffon humide et le sécher à l'aide d'un
chiffon doux.

AVERTISSEMENT:

N’employez pas le nettoyant pour salle de bain

Scrubbing Bubbles® ni le Nettoyant de Lavabos,
de Baignoires et de Carreaux Lysol® sur les ma-

nettes et les poignées sphériques transparentes. Ces
produits peuvent faire fissurer les poignées et les ma­nettes ou les abîmer gravement. Si ces poigneés ou
ces manettes sont aspergées accidentellement par
l’un ou l’autre des produits mentionnés, les essuyer
immédiatement à l’aide d’un chiffon de coton doux.

Dispositif anti-siphonnage

Douche à main Delta comporte un dispositif anti­siphonnage qui a été éprouvé et qui est conforme
aux normes ASME A112.18.3 et ASME A112.18.1
/ CSA B125.1. Ce dispositif se compose de deux
clapets indépendants homologués, montés en
série dans le tube rigide, qui sont non réparables.
Il est également doté d’un inverseur qui dirige
automatiquement l’eau vers le bec en cas de
diminution de la pression d’alimentation.

3

62090 Rev. D

A.

B.

1

3

2

4

1

3

4

2

1

2

RP40668

Diverter Assembly
Ensamble del Desviador
Dérivation

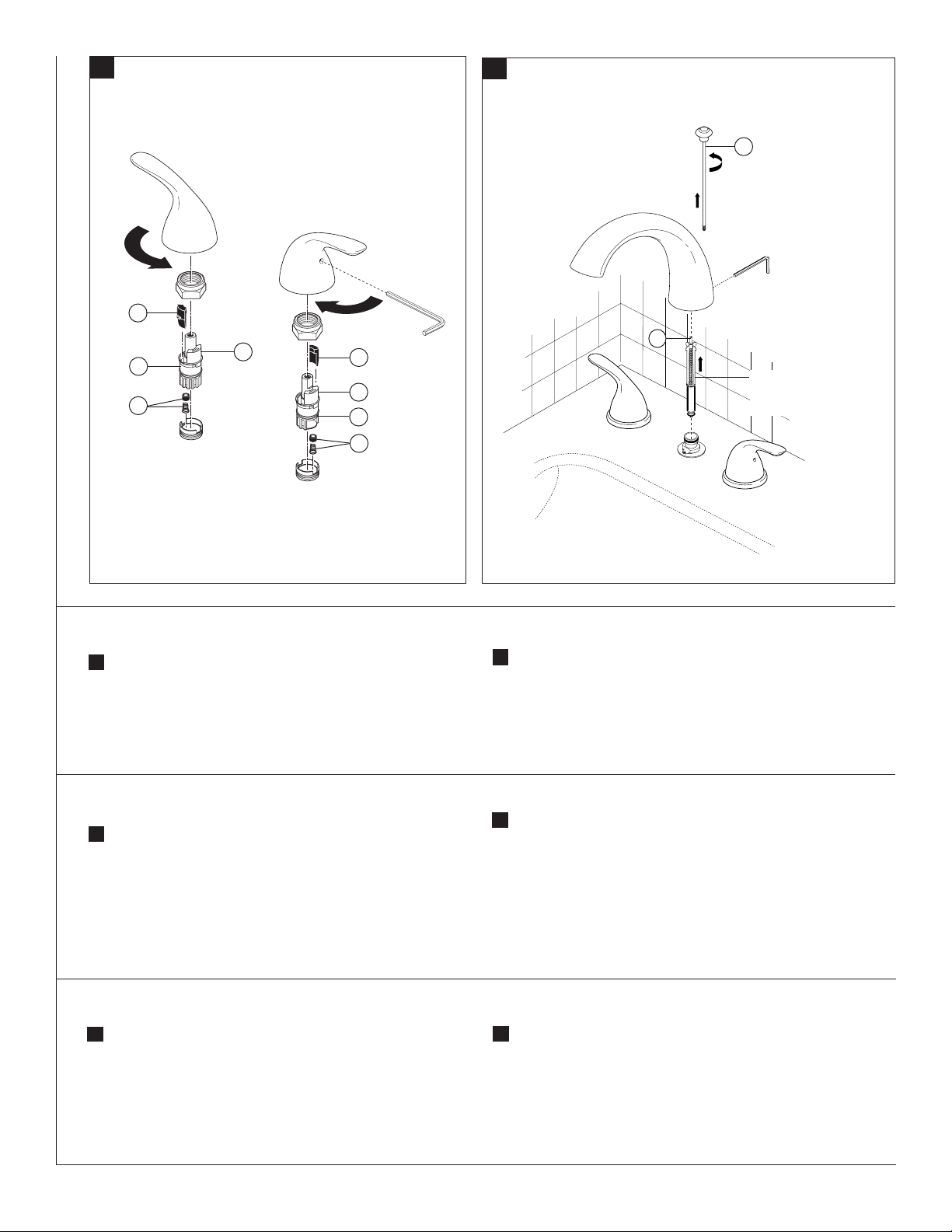

Maintenance

If faucet leaks from spout outlet–Shut off water supplies–

A.

Replace Seats and Springs (1) - RP4993.
If leak persists–Shut off water supplies–
Replace Stem Unit Assembly (2) - RP24096.

*Install stems (2) and 1/4 turn stops (3) correctly for proper handle
rotation. Note: Not all models require 1/4 turn stop.

• For lever handles, the stops (4) must point to the right when installed.

Mantenimiento

Si la llave de agua tiene filtraciones de la salida del surtidor –

A.

Cierre los suministros de agua –
Cambie los Asientos y los Resortes (1) - RP4993. *
Si la filtración persiste – Cierre los suministros de agua –
Cambie el ensamble de la Unidad de la Espiga (2) - RP24096.*

*Instale las espigas (2) y los pares (topes) a un 1/4 de giracíon (3)
correctamente para obtener una rotación debida. Nota: No todos los
modelos requieren un mecanismo de parada a un 1/4 de giracíon.

• Para las manijas de palanca, cuando instalados, los topes (4)

Entretien

Si le robinet fuit par la sortie du bec, interrompez l’arrivée d’eau,

A.

puis remplacez -les sièges et les ressorts (1) - RP4993.*
Si la fuite persiste, interrompez l’arrivée d’eau et remplacez les
obturateurs (2) - RP24096.*

*Installer correctement les obturateurs (2) et les butées 1/4 de tour
(3) pour que les manettes tournent dans le bon sens. Note : La
butée 1/4 de tour n’est pas requise sur tous les modèles.

•S’il s’agit de manettes, les butées (4) doivent pointer vers la
droite après l’installation.

*

*

If faucet does not divert water from the spout to the hand shower, check that

B.

the lift rod (1) is securely threaded into the diverter (2). If the problem persists
remove the lift rod and spout. Replace the diverter assembly RP40668.

Si la llave de agua no desvía el agua del surtidor hacia la regadera de mano,

B.

examine si la barrita de alzar (1) está fijamente enroscada en el desviador (2).
Si el problema persiste quite la barrita de alzar y el surtidor. Reemplace el
desviador con RP40668.

Si le robinet ne dérive pas l’eau du bec vers la douche à main, assurez-vous

B.

que la tirette (1) est bien vissée dans la dérivation (2). Si le problème persiste,
retirez la tirette et le bec. Remplacez la dérivation RP40668.

4

62090 Rev. D

1

2

1/8"

5

6

(3.17 mm)

1/8 po

8

3

1

1

2

3/32"

(2.38 mm)

3/32 po

5

4

7

3

6

9

1

2

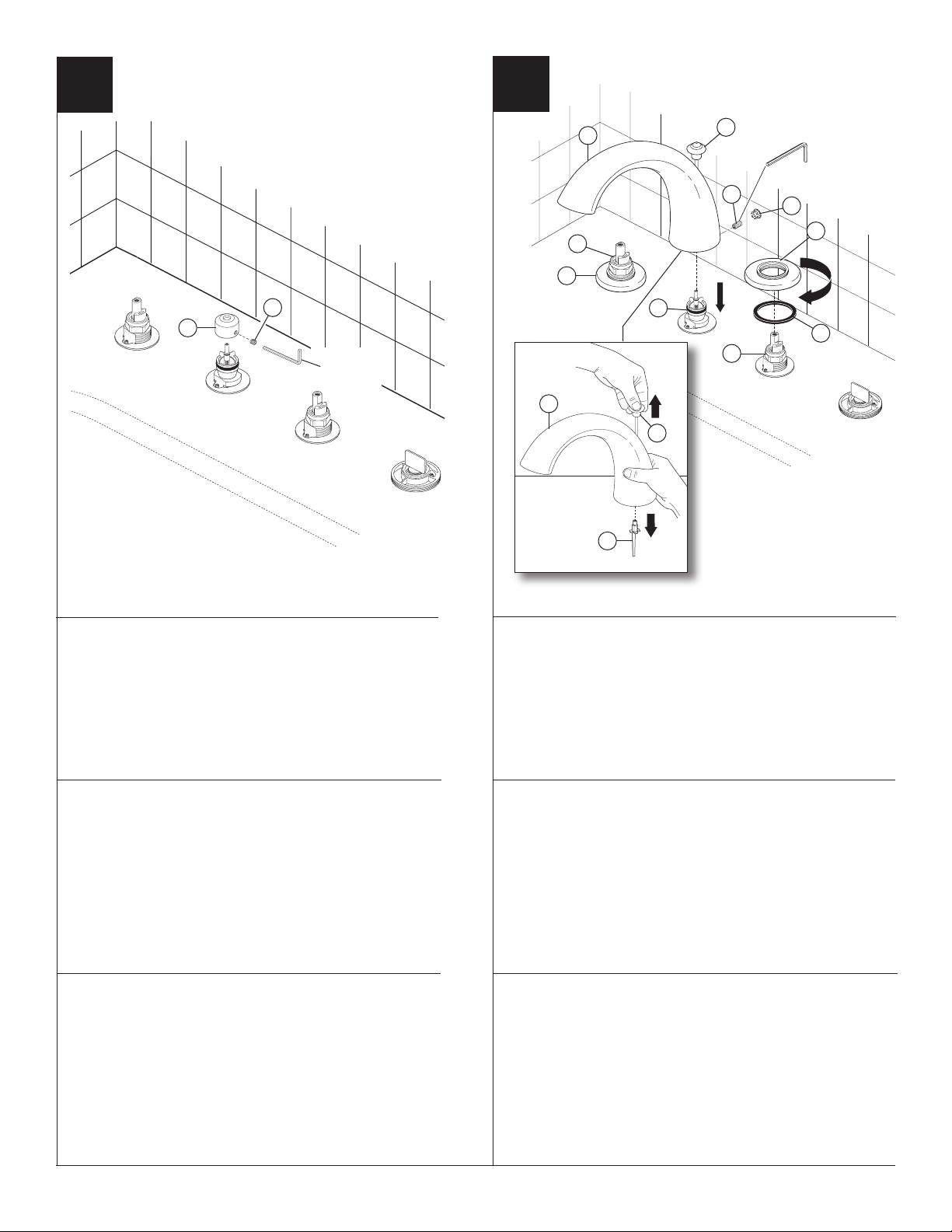

NOTE: The deck and valve rough-in must be finished before
installing the trim kit.

Remove set screw (1). Remove and discard test cap (2).

NOTA: Las tuberías internas del borde y de la válvula deben
terminarse antes de instalar el juego de guarnición.

Quite los tornillos de ajuste (1). Quite y descarte la tapa de
prueba (2).

NOTE: l’installation de la plomberie du robinet et la finition
de la plage doivent être terminées avant l’installation du kit
de finition.

Enlevez la vis de calage (1). Retirez le capuchon d’essai (2)
et jetez-le.

Screw bases (1) with gaskets (2) over end valves (3). Option: Use

silicone under the gasket if deck is uneven. IMPORTANT: Remove
orange lift rod retainer (4) prior to spout installation. To remove
retainer, hold spout (5) firmly over flat surface and pull up on lift
rod (6). The orange retainer should drop from bottom of spout.
Properly dispose of retainer. Install spout (5) on adapter (7). Be

sure spout is resting firmly on deck. Install set screw (8) and tighten to
secure spout. Install button (9) in set screw hole.

Atornilles las bases (1) con los empaques (2) sobre las válvulas
extremas (3). OPCIÓN: Use silicón por debajo del empaque si

el borde está desnivelado. IMPORTANTE: Quite el mecanismo
de retención anaranjado de la barrita de alzar (4) antes de la
instalación del surtidor. Para quitar el mecanismo de retención,
sujete el surtidor (5) firmemente sobre una superficie plana y hale
la barrita de alzar (6). El mecanismo de retención deberá caer
desde el fondo del surtidor. Deseche el mecanismo de retención
apropiadamente. Instale el surtidor (5) en el adaptador (7). Asegúrese

que el surtidor esté firmemente apoyado en el borde.
Instale el tornillo de ajuste (8) y apriete para fijar el surtidor. Instale el
botón (9) en agujero del tornillo de presión.

Vissez les bases (1) avec les joints (2) sur les soupapes (3).

FACULTATIF: si la plage est inégale, appliquez du composé
d’étanchéité à la silicone sous le joint. IMPORTANT : Enlevez la
pièce de retenue orange (4) de la tirette avant d’installer le bec.
Pour enlever la pièce de retenue, placez le bec (5) sur une surface
plane et tenez-le solidement, puis tirez sur la tirette (6). La pièce de
retenue orange doit se détacher et sortir de la partie inférieure du
bec. Jetez la pièce de retenue. Installez le bec (5) sur l’adaptateur (7).

Assurez-vous que le bec est bien appuyé sur la plage. Installez la vis de
calage (8) et serrez-la pour immobiliser le bec. Installez le bouton (9) en
trou de vis de réglage.

5

62090 Rev. D

3

A.

C.

1

1

2

4

3

B.

1

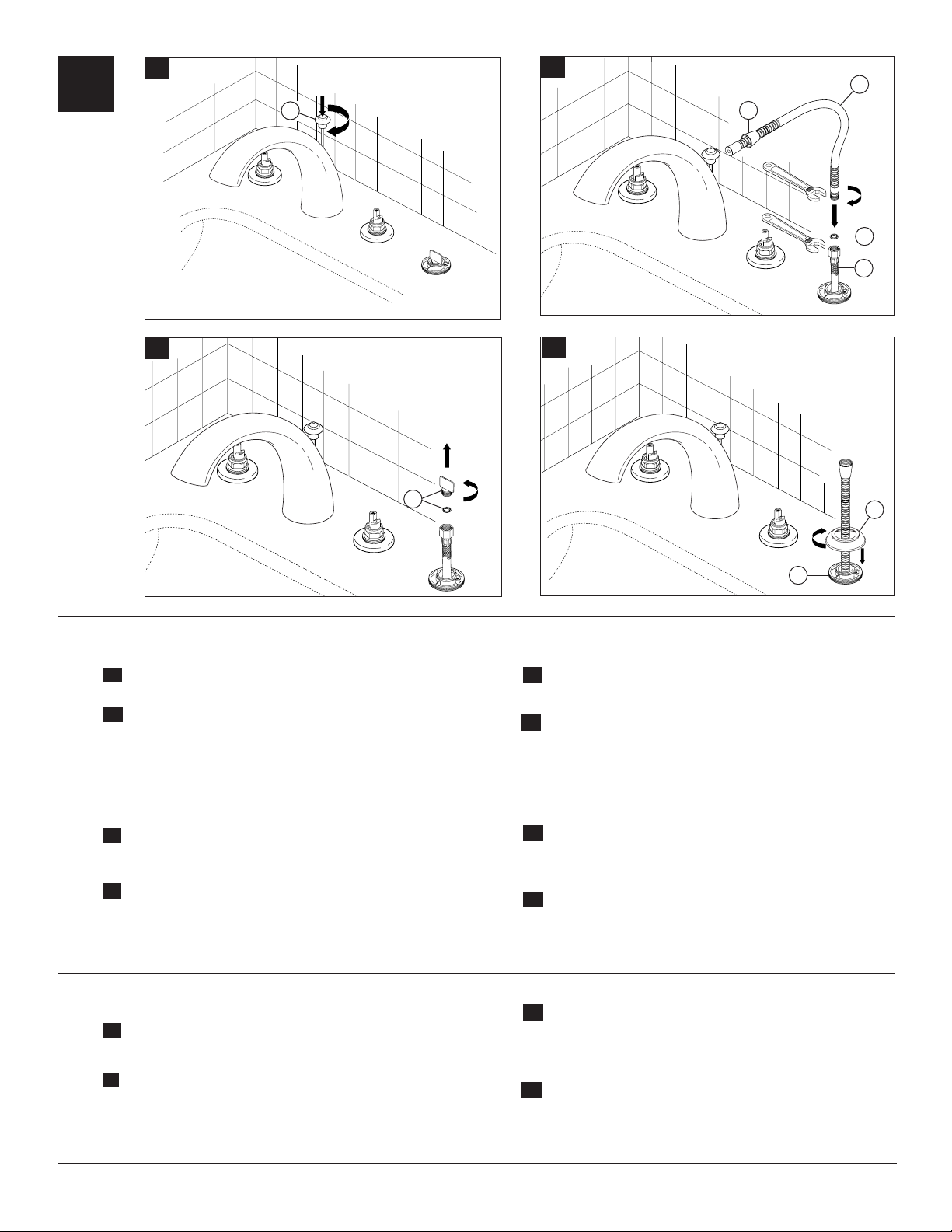

Turn / thread lift rod (1) until it drops down and rotates freely.

A.

Remove and discard the test cap and gasket (1). NOTE: This is an

B.

extra gasket, one is supplied with the hose.

D.

2

Slide hose (1) through conical nut (2). Attach hose (1) to braided

C.

metal hose (3) using gasket (4) and tighten. DO NOT install hand
piece yet.

Install base (1) to nest (2) and tighten. OPTION: Use silicone

D.

under the base if deck is uneven.

1

Atornille la barrita de alzar (1) hasta que caiga y gire libremente.

A.

Quite y descarte la tapa de prueba y el empaque (1).

B.

NOTA: Este es un empaque adicional, se suministra otro con
la manguera.

Vissez la tirette (1) jusqu’à ce qu’elle descende et qu’elle

A.

tourne librement.

B.

Retirez et jetez le capuchon d’essai et le joint (1). NOTE: il s’agit
d’un joint supplémentaire; un joint est fourni avec le tuyau
souple.

Deslice la manguera (1) a través de la tuerca cónica (2). Una la

C.

manguera (1) a la manguera trenzada de metal (3) usando el
empaque (4) y apriete. NO instale la pieza de mano todavía.

Instale la base (1) dentro de la cavidad (2) y apriete.

D.

OPCIÓN: Si la superficie está desnivelada, use silicón por
debajo de la base.

Introduisez le tuyau souple (1) dans l’écrou conique (2). Fixez le

C.

tuyau souple (1) au tuyau souple à gaine métallique tressée (3)
en vous servant du joint (4). Serrez le raccord. N’INSTALLEZ PAS
encore la douche à main.

Installez la base (1) sur le logement (2) et serrez-la.

D.

FACULTATIF: placez du composé d’étanchéité à la silicone
sous la base si la plage est inégale.

6

62090 Rev. D

4

3/32" (2.38mm)

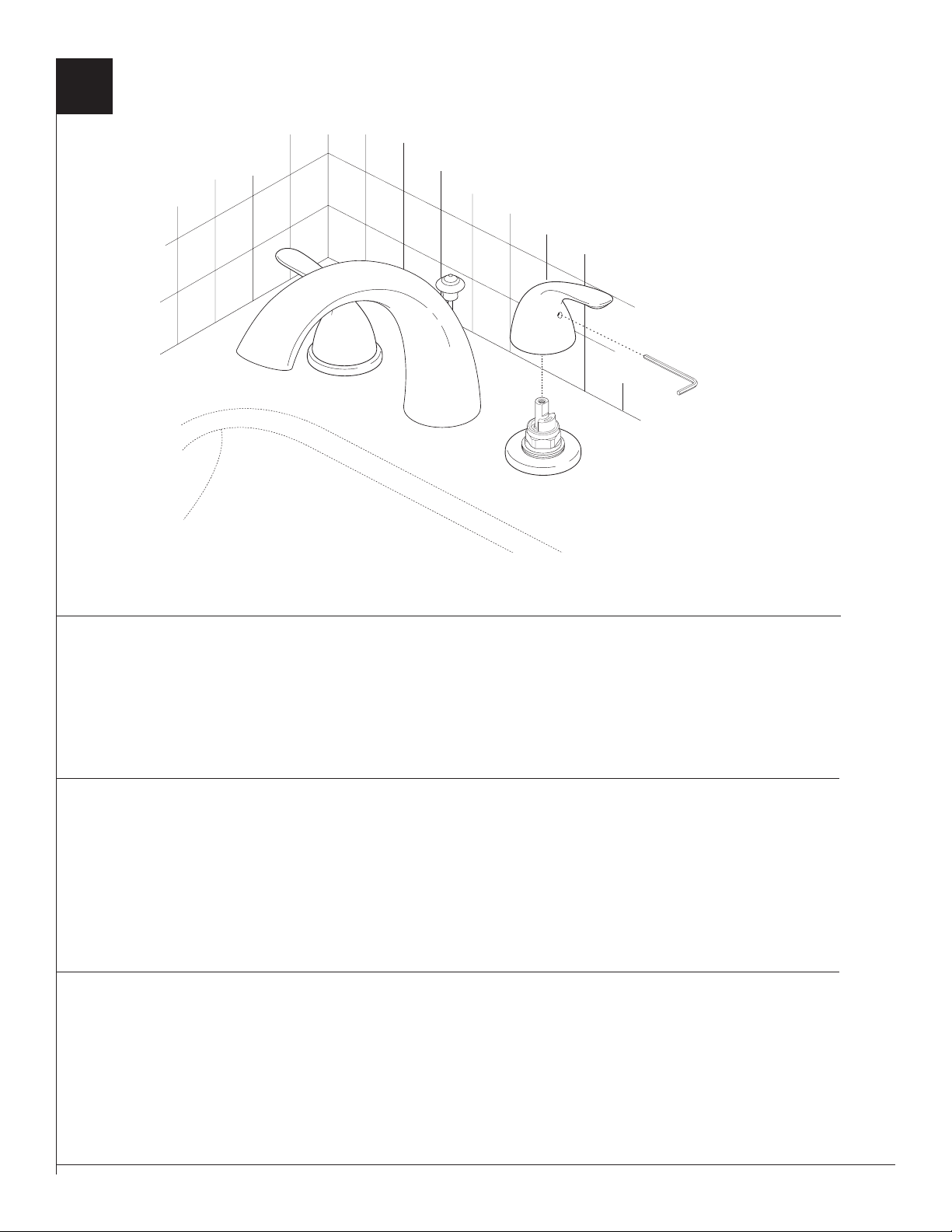

Install handles. If either handle does not rotate in the correct
direction, do the following:

1. Be sure that the end valves are installed correctly (with
the hot valve on the LEFT and both inlet tubes installed
AWAY from the spout).

Instale las manijas. Si alguna de las manijas no gira hacia la
dirección correcta, haga lo siguiente:

1. Asegúrese que las válvulas extremas están instaladas
correctamente (con la válvula caliente en la IZQUIERDA y
ambos tubos de entrada de agua instalados en dirección al
CONTRARIO del surtidor).

Installez les poignées. Si l’une ou l’autre des poignées ne tourne
pas dans le bon sens, suivez les instructions ci-après.

1. Assurez-vous que les soupapes sont installées
correctement. La soupape d’eau chaude doit se trouver
à GAUCHE et les deux tubes d’entrée d’eau doivent se
trouver À L’ÉCART du bec.

2. Turn off the water supplies and remove the handle,
bonnet nut, and stem unit.

3. Refer to the Maintenance Section (page 4) for correct
stem unit orientation and reassemble.

2. Cierre los suministros de agua y quite la manija, la tuerca
tapa, y la unidad de la espiga.

3. Vea la sección de mantenimiento (página 4) para obtener
la orientación correcta de la unidad de la espiga y
ensamble otra vez.

2. Interrompez l’arrivée d’eau et enlevez la poignée, l’écrou à
chapeau et l’obturateur.

3. Consultez la section Entretien (page 4) pour voir comment
positionner l’obturateur, puis remettez les éléments en place.

7

62090 Rev. D

5

A.

B.

3

2

2

1

1

3

2

Pull hose (1) to its farthest extension and point it down into the

A.

tub. Turn faucet handles (2) all the way on. Pull the lift rod (3) up
to the full on position and flush the hot and cold water lines for
one minute. After flushing turn off water at the bath valve handles.
Return the lift rod to the down position. Important: This flushes

away any debris that could cause damage to internal parts.

Hale la manguera (1) a lo máximo que se pueda extender y

A.

diríjala hacia abajo en la bañera. Gire las manijas de la llave (2)
a la posición completamente abierta. Hale la barrita de alzar (3)
a la posición completamente abierta y deje correr el agua por
las líneas por un minuto. Después de dejar correr el agua cierre
el agua con las manijas de la válvula de la bañera. Coloque la
barrita de alzar en su posición normal. Importante: Esto

limpia cualquier escombro que pudiera causar daño a
las partes internas.

Tirez sur le tuyau souple (1) pour le sortir entièrement et

A.

pointez-le vers le bas dans le bain. Tournez les poignées (2)
en position d’ouverture maximale. Tirez sur la tirette (3) pour
l’amener en position d’ouverture maximale et laissez couler
l’eau une minute. Tournez ensuite les poignées du robinet de
baignoire pour les amener en position de fermeture. Ramenez
la tirette à sa position normale. Important: Il faut laisser

s’écouler l’eau pour évacuer les saletés qui pourraient
abîmer les éléments internes du robinet.

Attach hand piece (1) to hose (2) with gasket (3) between

B.

connection. Refer to maintenance section (page 4) for correct
diverter and lift rod function.

Conecte la pieza de mano (1) a la manguera (2) con el

B.

empaque (3) entre la conexión. Vea la sección de mantenimiento
(Página 4) para obtener la función correcta del desviador y el
de la barrita de alzar.

Fixez la douche à main (1) au tuyau souple (2) après avoir placé

B.

le joint (3) dans le raccord. Consultez la section Entretien à la
page 4 au besoin pour ce qui concerne le fonctionnement de la
dérivation et de la tirette.

8

62090 Rev. D
