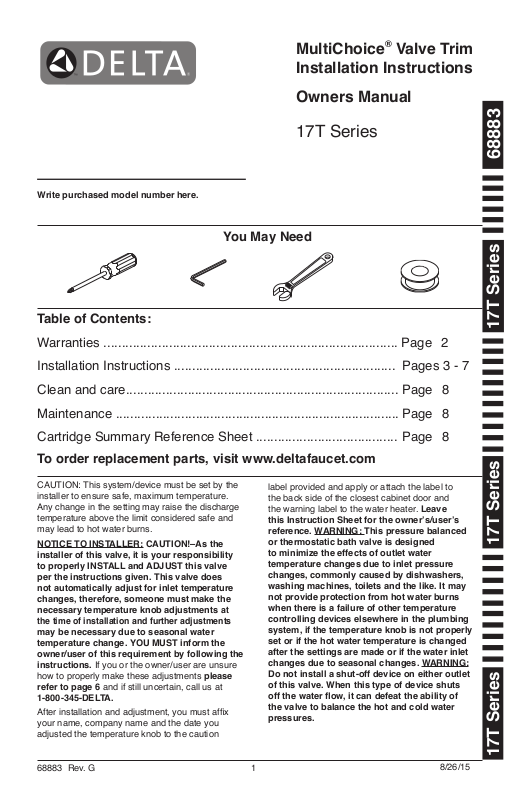

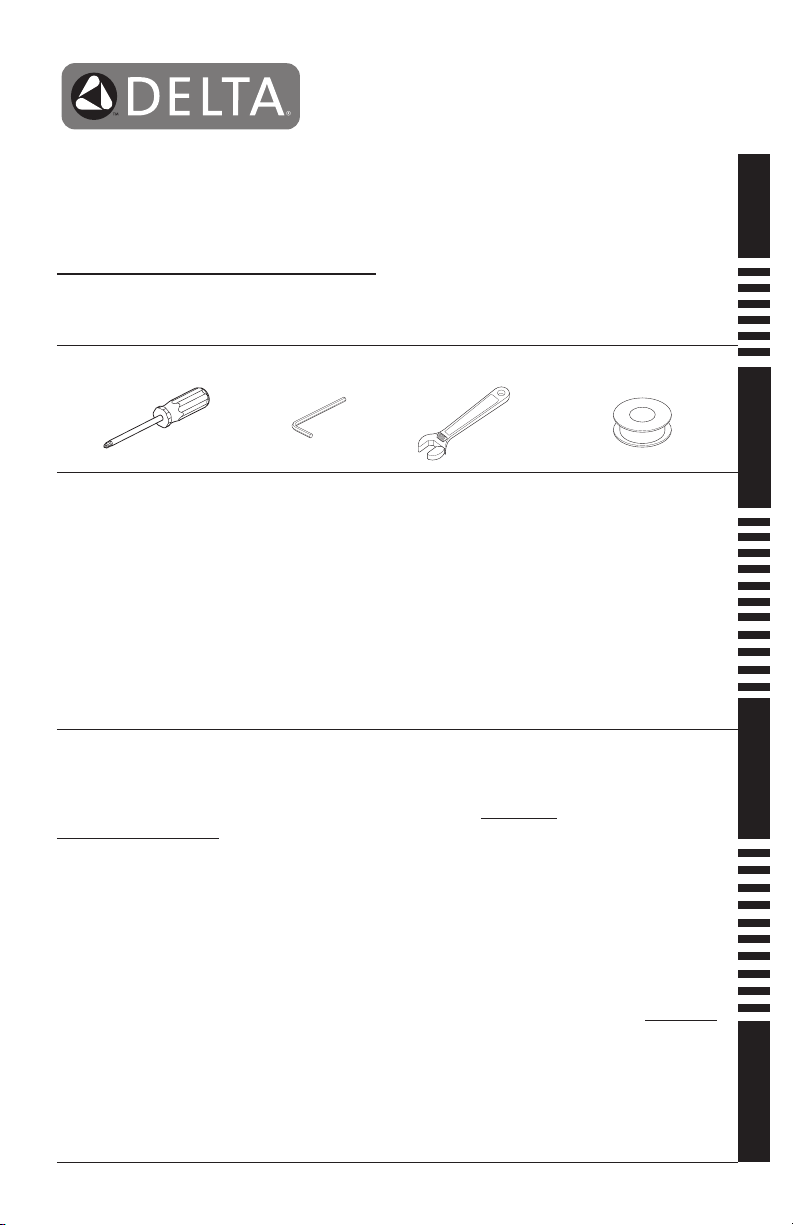

Delta DLT7136 Installation & Assembly

MultiChoice® Valve Trim
Installation Instructions

Owners Manual

17T Series

Write purchased model number here.

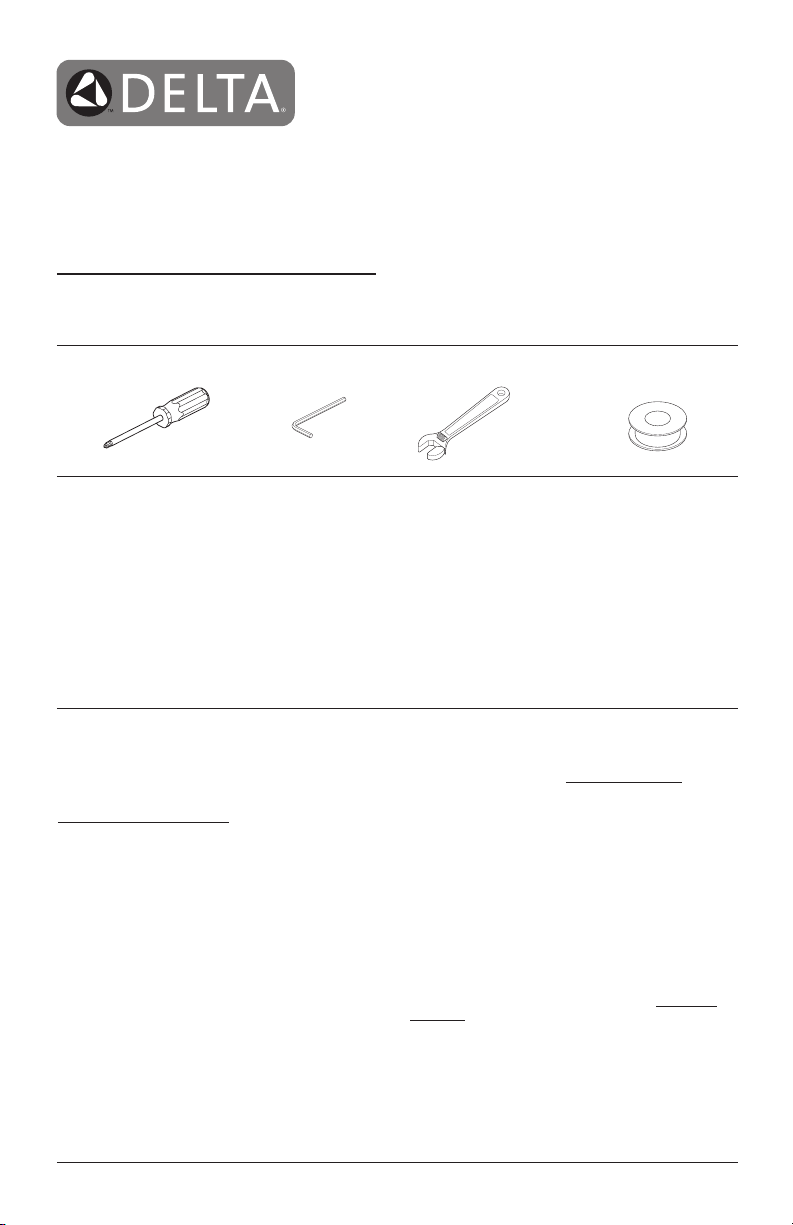

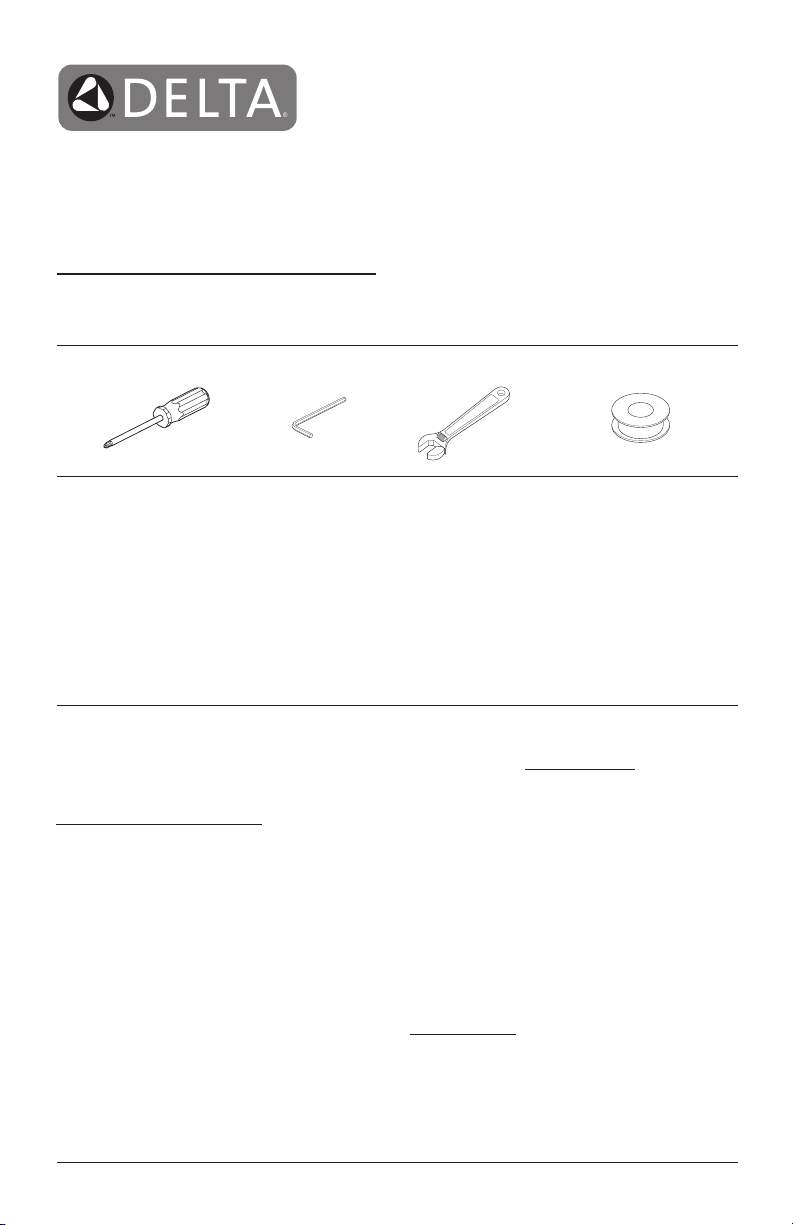

You May Need

L

O

F

N

E

T

Table of Contents:

Warranties ................................................................................. Page 2

Installation Instructions .............................................................  Pages 3 - 7

Clean and care........................................................................... Page 8

Maintenance ..............................................................................  Page 8

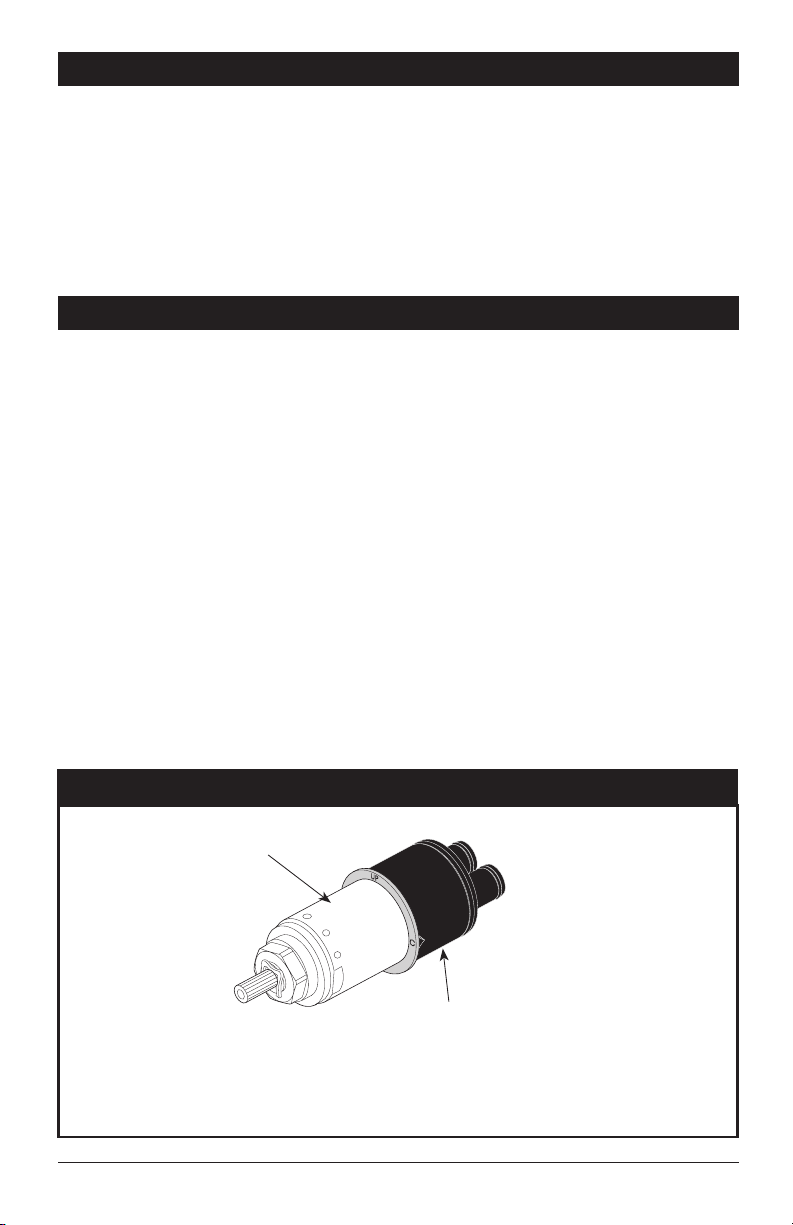

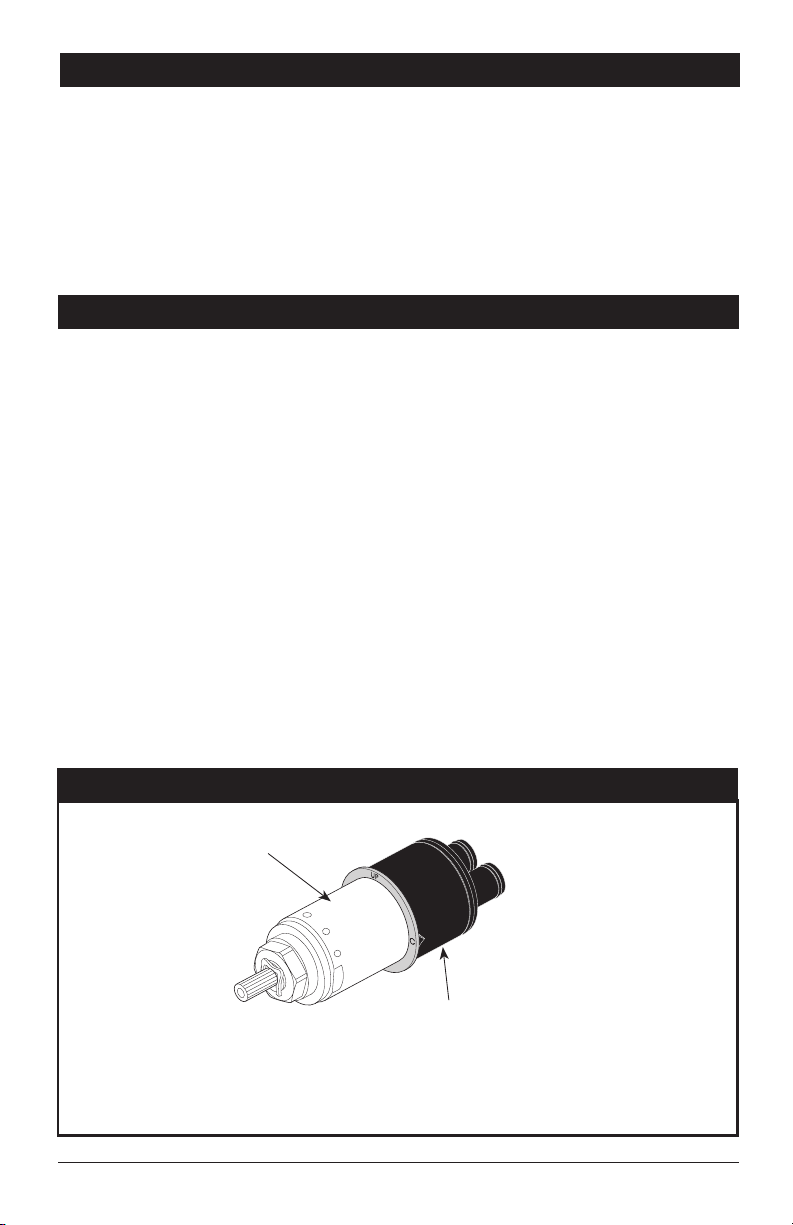

Cartridge Summary Reference Sheet .......................................  Page 8

To order replacement parts, visit www.deltafaucet.com

68883

CAUTION: This system/device must be set by the
installer to ensure safe, maximum temperature.
Any change in the setting may raise the discharge
temperature above the limit considered safe and
may lead to hot water burns.

NOTICE TO INSTALLER: CAUTION!–As the
installer of this valve, it is your responsibility
to properly INSTALL and ADJUST this valve
per the instructions given. This valve does
not automatically adjust for inlet temperature
changes, therefore, someone must make the
necessary temperature knob adjustments
the time of installation and further adjustments
may be necessary due to seasonal water
temperature change. YOU MUST inform the
owner/user of this requirement by following the
instructions.

how to properly make these adjustments

refer to page 6
1-800-345-DELTA.

After installation and adjustment, you must afx

your name, company name and the date you
adjusted the temperature knob to the caution

68883 Rev. G

If you or the owner/user are unsure

and if still uncertain, call us at

at

please

label provided and apply or attach the label to
the back side of the closest cabinet door and
the warning label to the water heater.

this Instruction Sheet for the owner’s/user’s

reference. WARNING: This pressure balanced
or thermostatic bath valve is designed
to minimize the effects of outlet water
temperature changes due to inlet pressure
changes, commonly caused by dishwashers,
washing machines, toilets and the like. It may
not provide protection from hot water burns
when there is a failure of other temperature
controlling devices elsewhere in the plumbing
system, if the temperature knob is not properly
set or if the hot water temperature is changed
after the settings are made or if the water inlet
changes due to seasonal changes. WARNING:
Do not install a shut-off device on either outlet
of this valve. When this type of device shuts

off the water ow, it can defeat the ability of

the valve to balance the hot and cold water
pressures.

1

Leave

17T Series 17T Series

17T Series

8/26/15

Lifetime Faucet and Finish Limited Warranty

Parts and Finish

All parts (other than electronic parts and batteries) and

nishes of this Delta® faucet are warranted to the original

consumer purchaser to be free from defects in material
and workmanship for as long as the original consumer
purchaser owns the home in which the faucet was first
installed or, for commercial users, for 5 years from the
date of purchase.

Electronic Parts and Batteries (if applicable)

Electronic parts (other than batteries), if any, of this Delta

faucet are warranted to the original consumer purchaser
to be free from defects in material and workmanship for 5
years from the date of purchase or, for commercial users,
for one year from the date of purchase. No warranty is
provided on batteries.

Delta Faucet Company will replace, FREE OF CHARGE,

during the applicable warranty period, any part or finish
that proves defective in material and/or workmanship under
normal installation, use and service. If repair or replacement

is not practical, Delta Faucet Company may elect to refund

the purchase price in exchange for the return of the
product.

These are your exclusive remedies.

Delta Faucet Company recommends using a professional

plumber for all installatio and repair.We also recommend

that you use only genuine Delta® replacement parts.

Delta Faucet Company shall not be liable for any damage to

the faucet resulting from misuse, abuse, neglect or improper
or incorrectly performed installation, maintenance or repair,
including failure to follow the applicable care and cleaning
instructions.

Replacement parts may be obtained by calling the
applicable number below or by writing to:

In the United States and Mexico:

Delta Faucet Company

Product Service
55 E. 111th Street
Indianapolis, IN 46280

1-800-345-DELTA (3358)

[e-mail]

In Canada:

Masco Canada Limited, Plumbing Group

Technical Service Centre

350 South Edgeware Road

®

St. Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358)

[e-mail]

Proof of purchase (original sales receipt) from the original

purchaser must be made available to Delta Faucet Company

for all warranty claims unless the purchaser has registered

the product with Delta Faucet Company. This warranty
applies only to Delta® faucets manufactured after January

1,1995 and installed in the United States of America,
Canada and Mexico.

DELTA FAUCET COMPANY SHALL NOT BE LIABLE FOR
SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES
(INCLUDING LABOR CHARGES) FOR BREACH OF ANY
EXPRESS OR IMPLIED WARRANTY ON THE FAUCET.

Some states/provinces do not allow the exclusion or
limitation of special, incidental or consequential damages,
so these limitations and exclusions may not apply to you.

This warranty gives you special legal rights. You may also

have other rights which vary from state/province to
state/province.

This is Delta Faucet Company’s exclusive written warranty

and the warranty is not transferable.

If you have any questions or concerns regarding our warranty,

please view our Warranty FAQs at www.deltafaucet.com,

email us at [e-mail] or call us at
the applicable number above.

ANY

Delta HDF Limited Warranty

All parts of the Delta HDF faucet are warranted to the original

consumer purchaser to be free from defects in material and

workmanship for a period of ve (5) years. This warranty is

made to the original consumer purchaser and shall be

effective from date of purchase as shown on purchaser’s

receipt.

Delta will replace, FREE OF CHARGE, during the warranty

period, any part which proves defective in material and/or
workmanship under normal installation, use and service.
Replacement parts can be obtained from your local dealer
or distributor listed in the telephone directory or by returning

the part along with the purchaser’s receipt to our factory,
TRANSPORTATION CHARGES PREPAID, at the address
listed. THIS WARRANTY IS THE ONLY EXPRESS
WARRANTY MADE BY DELTA. ANY CLAIMS MADE
UNDER THIS WARRANTY MUST BE MADE DURING THE
FIVE YEAR PERIOD REFERRED TO ABOVE. ANY
IMPLIED WARRANTIES, INCLUDING THE IMPLIED
WARRANTY OF MERCHANTABILITY OR FITNESS FOR A

www.deltafaucet.com

68883 Rev. G

PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO
THE DURATION OF THIS WARRANTY. LABOR CHARGES
AND/OR DAMAGE INCURRED IN INSTALLATION, REPAIR
OR REPLACEMENT AS WELL AS INCIDENTAL AND
CONSEQUENTIALDAMAGES CONNECTED THEREWITH
ARE EXCLUDED AND WILL NOT BE PAID BY DELTA.

Some states do not allow limitations on how long an implied
warranty lasts, or the exclusion or limitation of incidental or
consequential damages, so the above limitations or
exclusions may not apply to you.

This warranty gives you specic legal rights, and you may

also have other rights which vary from state to state.

This warranty is void for any damage to this faucet due to
misuse, abuse, neglect, accident, improper installation, any
use violative of instructions furnished by us or any use of

replacement parts other than genuine Delta parts.

© 2015 Masco Corporation of Indiana

2

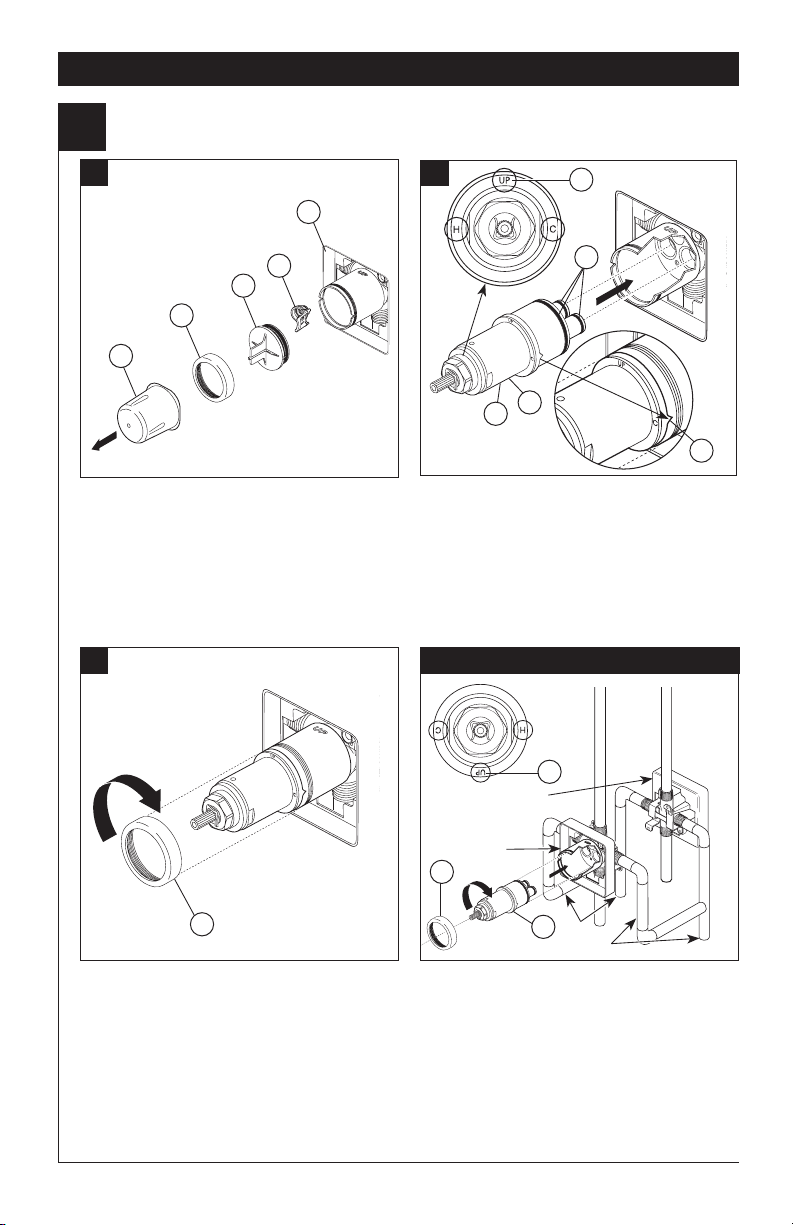

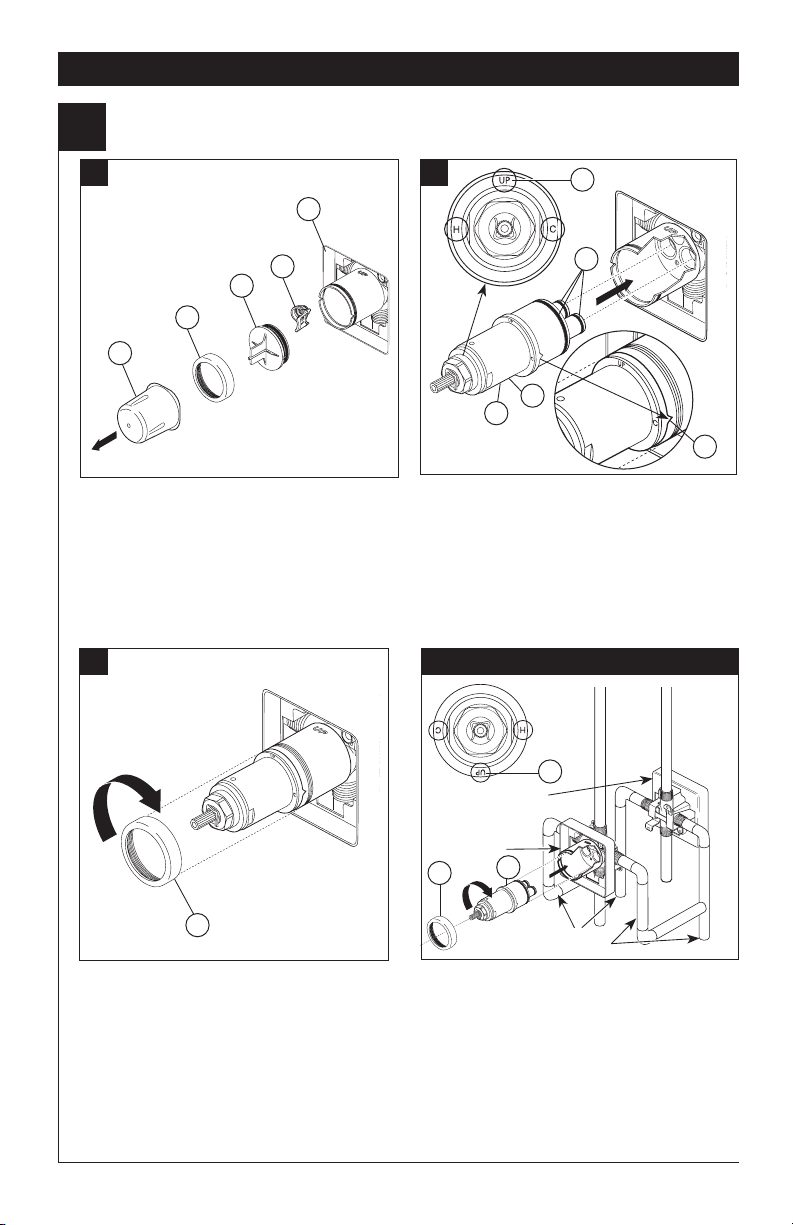

Cartridge Installation

1

Installation

A. B.

4

5

3

2

1

Turn off water supplies.

bonnet nut (2) and test cap (3) from the body.

Place a bucket or small container over the front
of the valve body and slowly open the water

supplies to ush any debris from the supply

lines before installing the cartridge. Turn the
water suplies back off. If this is not a thin wall
mounting, the entire plasterguard (4) may be
removed. If screen (5) is in place, remove before
installing cartridge.

Remove cover (1),

Rotate the cartridge (1) so the word “UP” (2)

appears on the top. The “H” must be on the hot

side and the “C” must be on the cold side. Add

silicone lube to the three o-rings (3) shown above

to make the cartridge easier to install and remove
from the valve body. Insert cartridge into valve
body as shown. Ensure the keys on the body are
fully engaged with the slots in the body (4).

C.

2

3

4

1

Back to back Installation

4

Slide bonnet nut (1) over the cartridge and

thread onto the body. Hand tighten securely.

68883 Rev. G

2

Normal Installation
(changes not required)

Reverse
Installation

3

1

For the exceptions of back to back or reverse
installations (hot on right and cold on left) only:

Rotate cartridge (1) so “H” is on the hot side and

“C” is on the cold side and the word “UP” (2)
appears on the bottom. Add silicone lube to the

three o-rings shown above to make the cartridge

easier to install and remove from the valve body.
Install the cartridge making sure that the keys are
fully engaged with the slot in the brass body (see

step B). Slide bonnet nut (3) over the cartridge and
hread onto the body. Hand tighten securely.

3

Clod

1

Hot

Installation

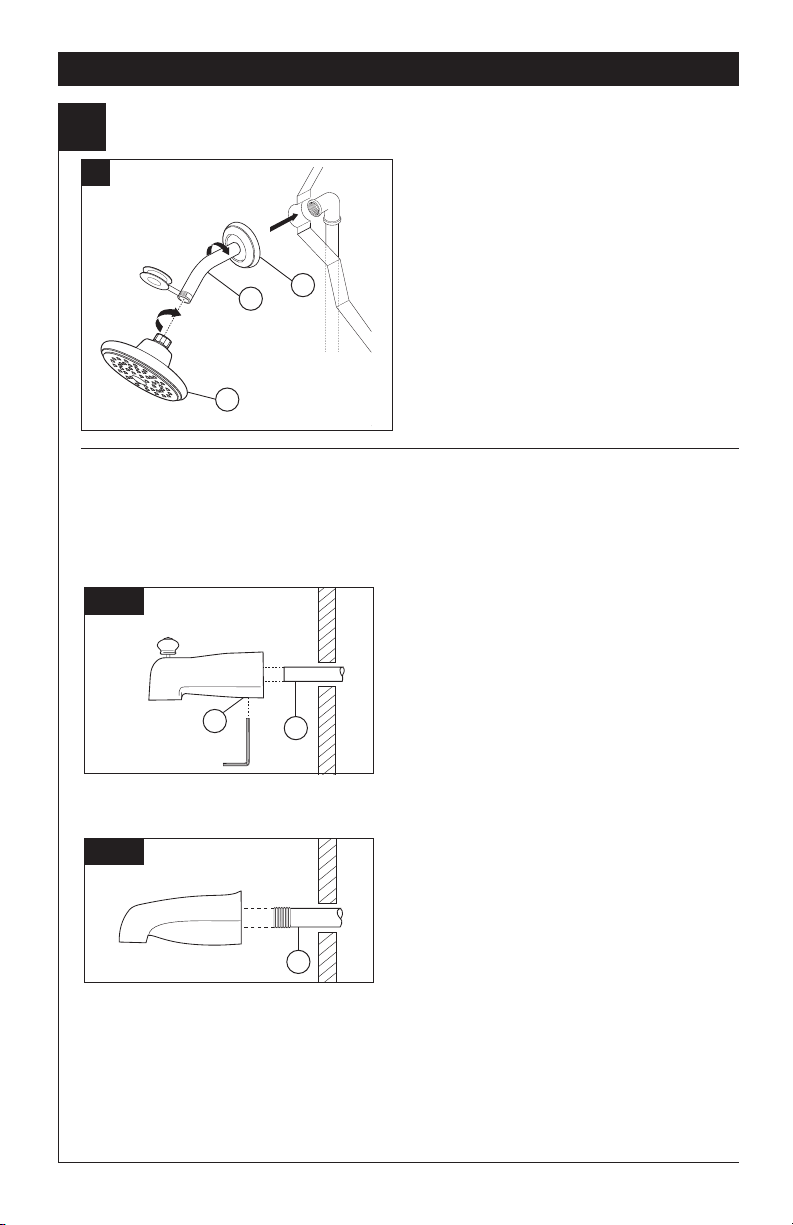

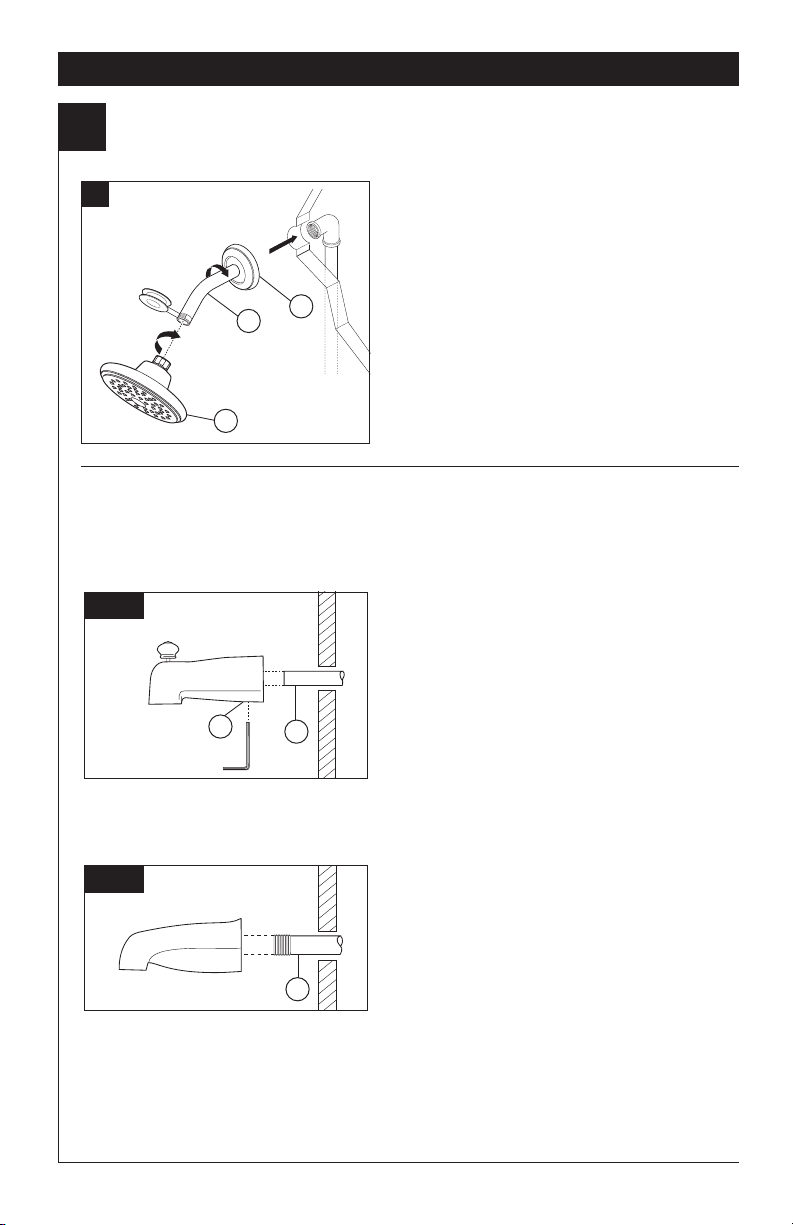

Showerhead and Tub Spout Installation

2

A.

2

1

3

FOR TUB SPOUT INSTALLATION:

Refer to the installation instructions supplied with your spout. Do not connect deck mount spouts to
in-wall valves. Do not use hand showers connected in lieu of a tub spout to a tub/shower valve. Do not

use PEX tubing for tub spout drop.

FOR SHOWERHEAD INSTALLATION:

Apply plumber tape to pipe threads on
both ends of the shower arm (1). To

prevent damage to nish on shower arm,

insert wall end of shower arm into shower

ange (2) before screwing arm into riser

connection.

Thread showerhead (3) onto shower arm.
Do not overtighten showerhead.

B-1

B-2

68883 Rev. G

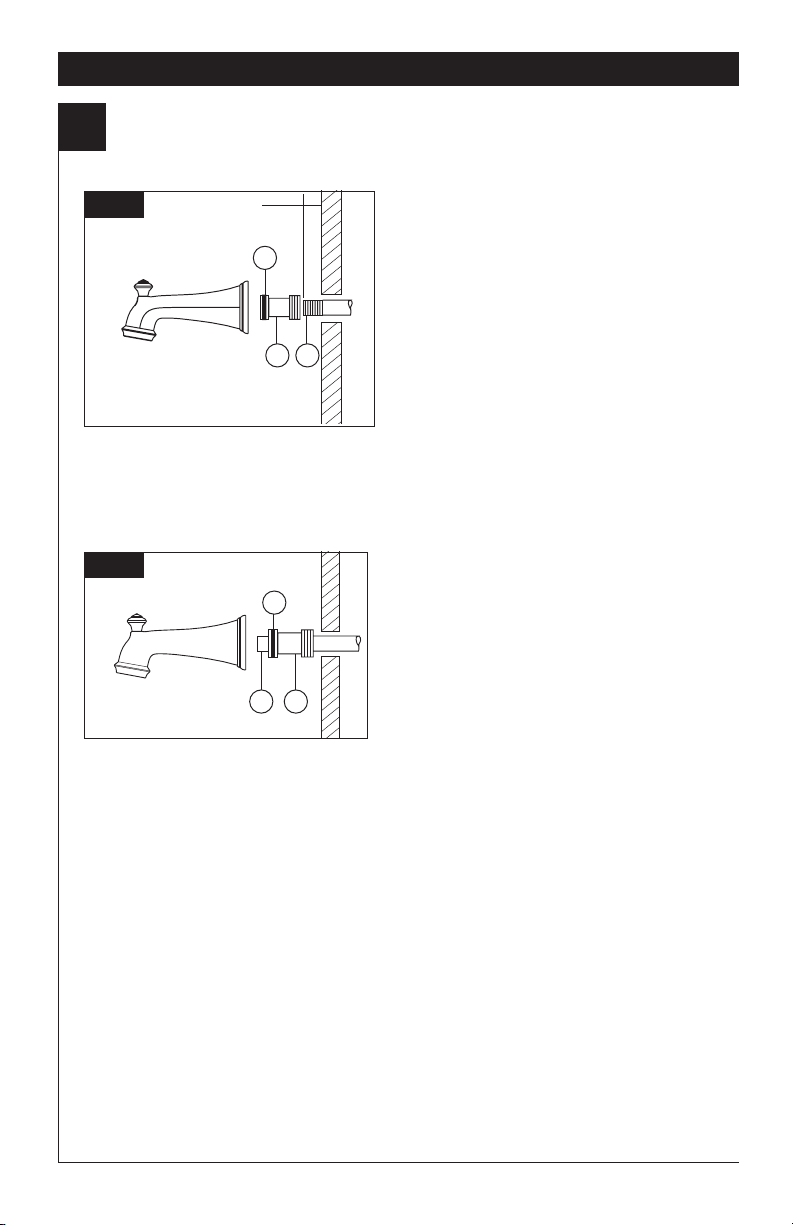

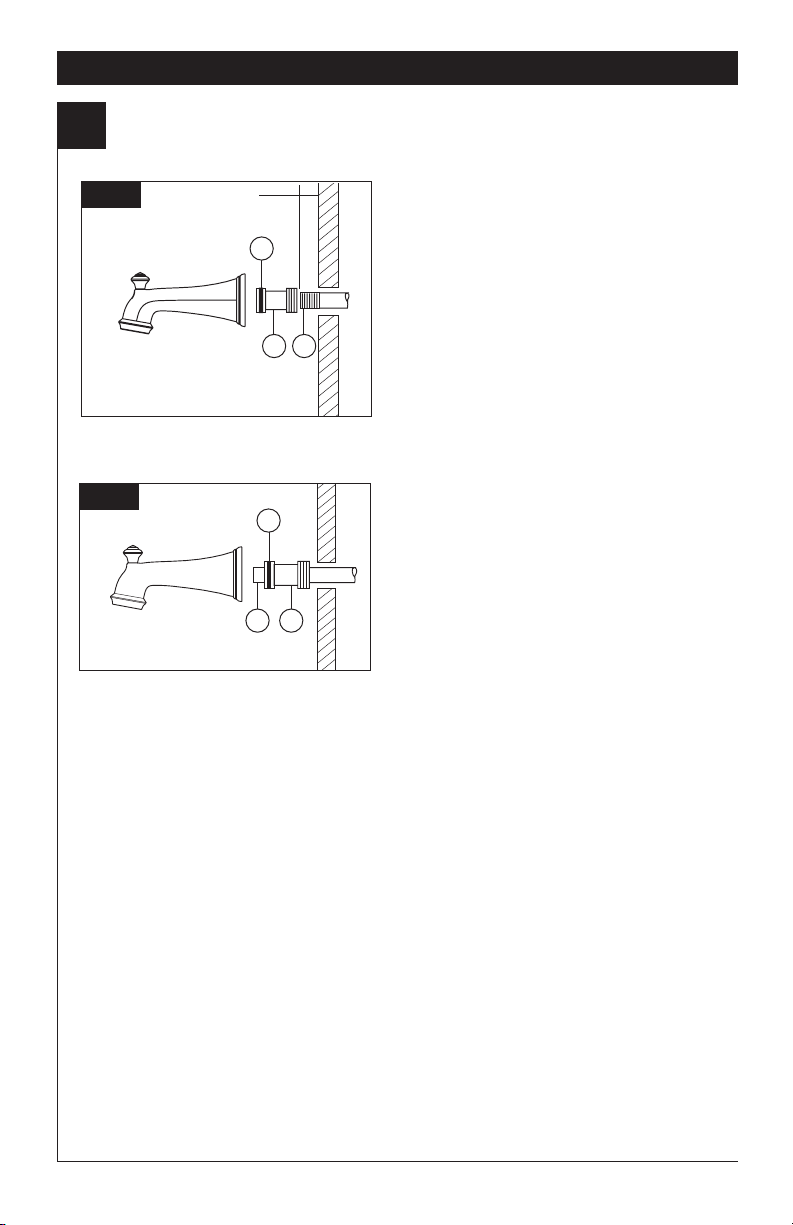

Slip-On Installation

The copper tube (1) must be 1/2” nominal
copper. Important: If it is necessary to cut the

2

1

1

copper tube, the end must be chamfered free of

burrs to prevent cutting or nicking O-ring inside
the spout. Slide spout over copper tube ush
with the nished tub or wall surface. Tighten set

screw (2), but do not overtighten.

Iron Pipe Installation

Install threaded pipe nipple (1) to extend past

nished wall. Apply plumber tape to threads on

pipe nipple and screw on tub spout.

4

Showerhead and Tub Spout Installation

2

Installation

B-3

B-4

1/2" to 1 1/4"
(13 mm to 32 mm)

3

1 2

1

3 2

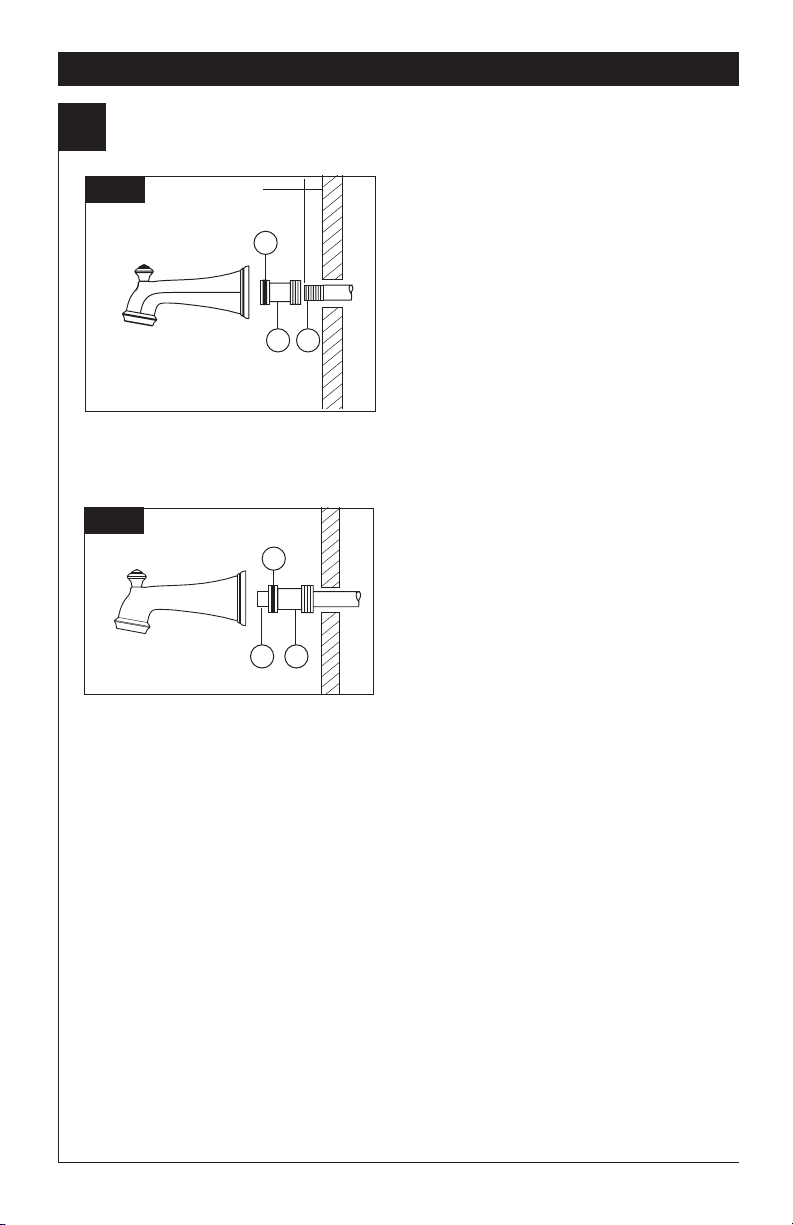

Iron Pipe Installation
Installation of easy-on universal tub spout

Install pipe nipple so that end of nipple projects out

from nished wall surface 1/2" to 1 1/4" (13 mm to
32 mm).

Apply plumber tape or pipe dope to pipe threads.

Hand tighten adapter (1) onto pipe nipple (2). Finish

tightening with standard pipe wrench until a positive
seal is implemented. Take care not to damage

O-Ring (3) groove. Back of adapter (1) must not
project more than 1" (25 mm) from nished wall

surface.

Hand tighten tub spout onto adapter (1) taking care
not to damage the O-Ring (3).

Copper Sweat Installation

Remove O-ring (1) from adapter (2). Solder

adapter to tube taking care to keep solder away

from O-ring groove. CAUTION: NO SOLDER
PERMITTED ON OUTSIDE DIAMETER OF
ADAPTER ADJACENT TO O-RING GROOVE.
Cut off tube (3) and replace O-ring on groove of

brass adapter. Thread tub/spout onto adapter,

taking care not to damage O-ring, and hand
tighten until spout is rmly against nished wall

and all slack is taken up behind wall.

68883 Rev. G

5

Installation

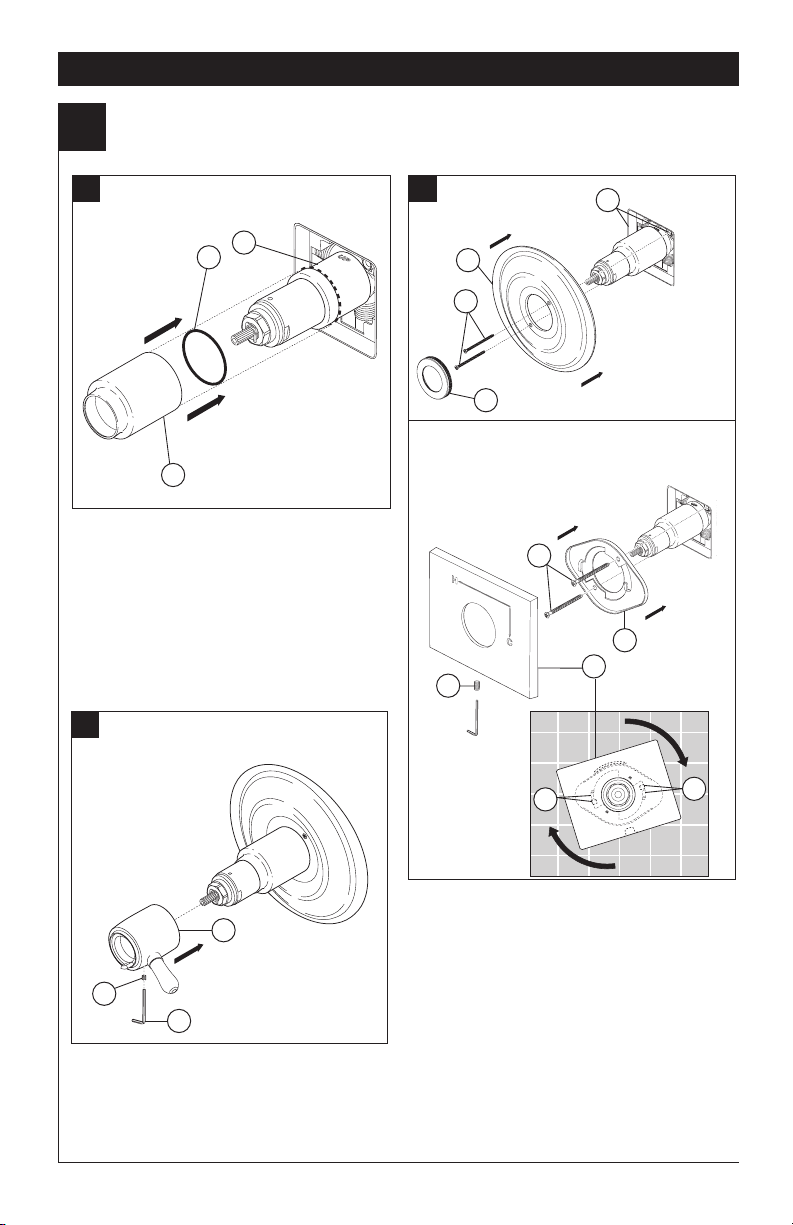

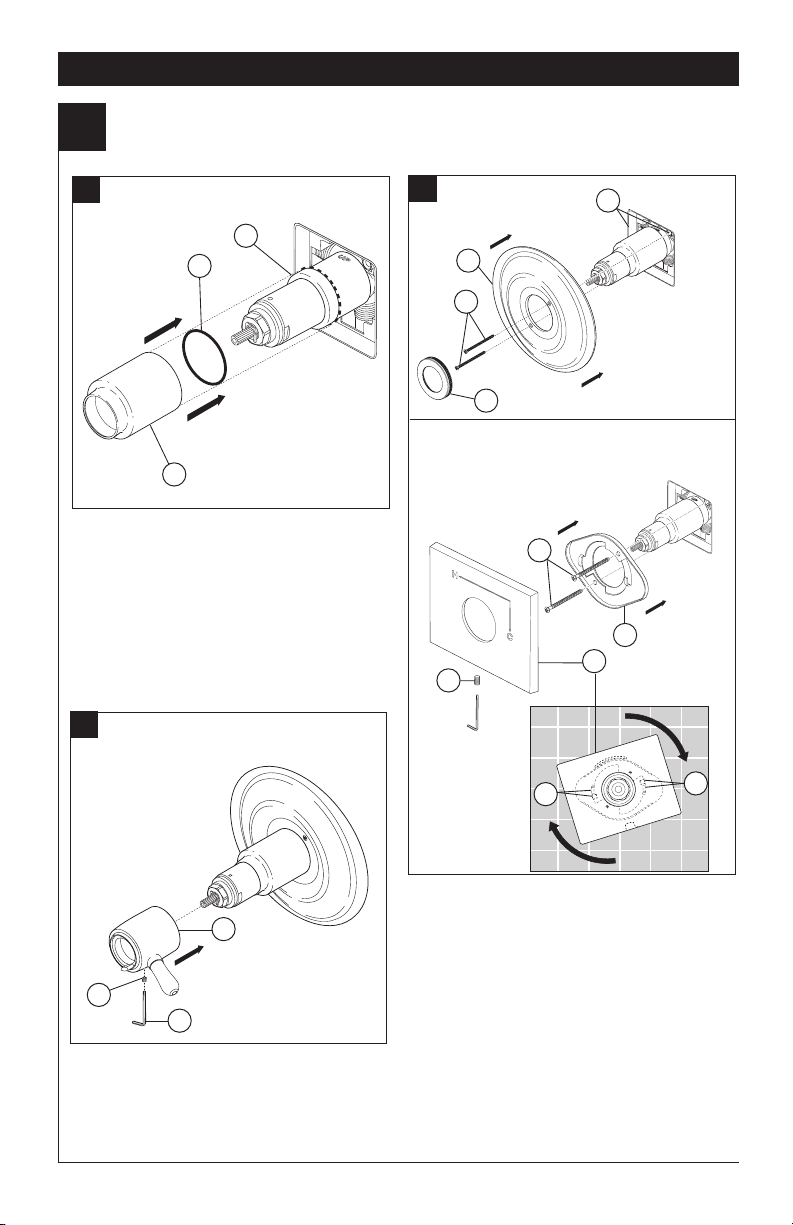

Valve Trim Installation

3

A.

2

1

3

Slide O-ring (1) over cartridge and the
bonnet nut (2). The O-ring, which acts as

a spacer to steady the sleeve, should rest
behind the bonnet nut. Slide the sleeve

(3) over the cartridge, body and O-ring.

Ensure sleeve is properly positioned over
the front of cartridge.

C.

B.

1

3

4

2

Escutcheon Installation for
Models T17T053, T17T253, T17T453
T17T067, T17T267 & T17T467.

6

5

9

7

1

3

2

Install volume control handle (1) with lever
to the right, using an Allen wrench (2) to

secure with the set screw (3).

68883 Rev. G

8

Secure the escutcheon (1) to the bracket

(2) with the 2 screws provided (3). Do not

overtighten escutcheon screws.

If you are installing the Cassidy models
T17T097, T17T297 & T17T497:

Thread the cover (4) onto the escutcheon (1).

For models T17T053, T17T253, T17T453
T17T067, T17T267 & T17T467:

Install bracket (5) over the cartridge body
using the 2 screws provided (6). Install
escutcheon (7) by placing it over the bracket
as shown and rotating it to lock the tabs (8).
Secure the escutcheon to the bracket using
set screw (9).

6

8

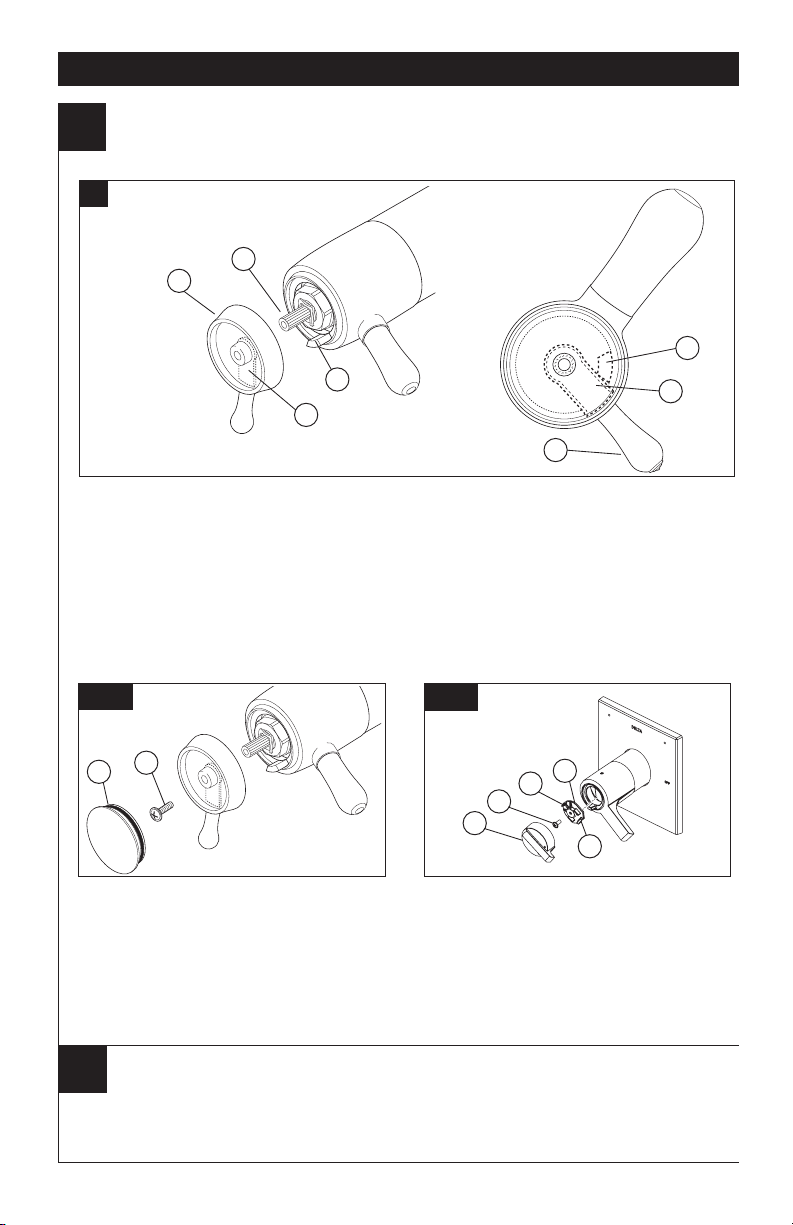

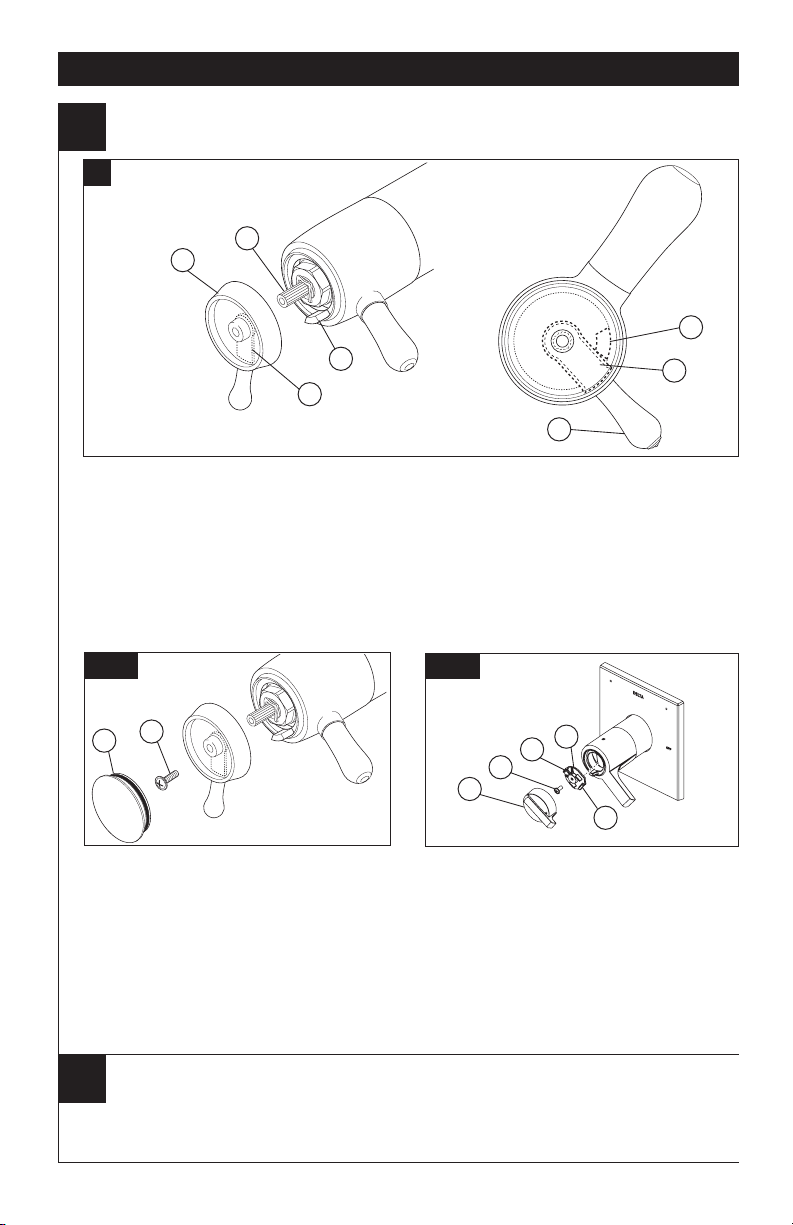

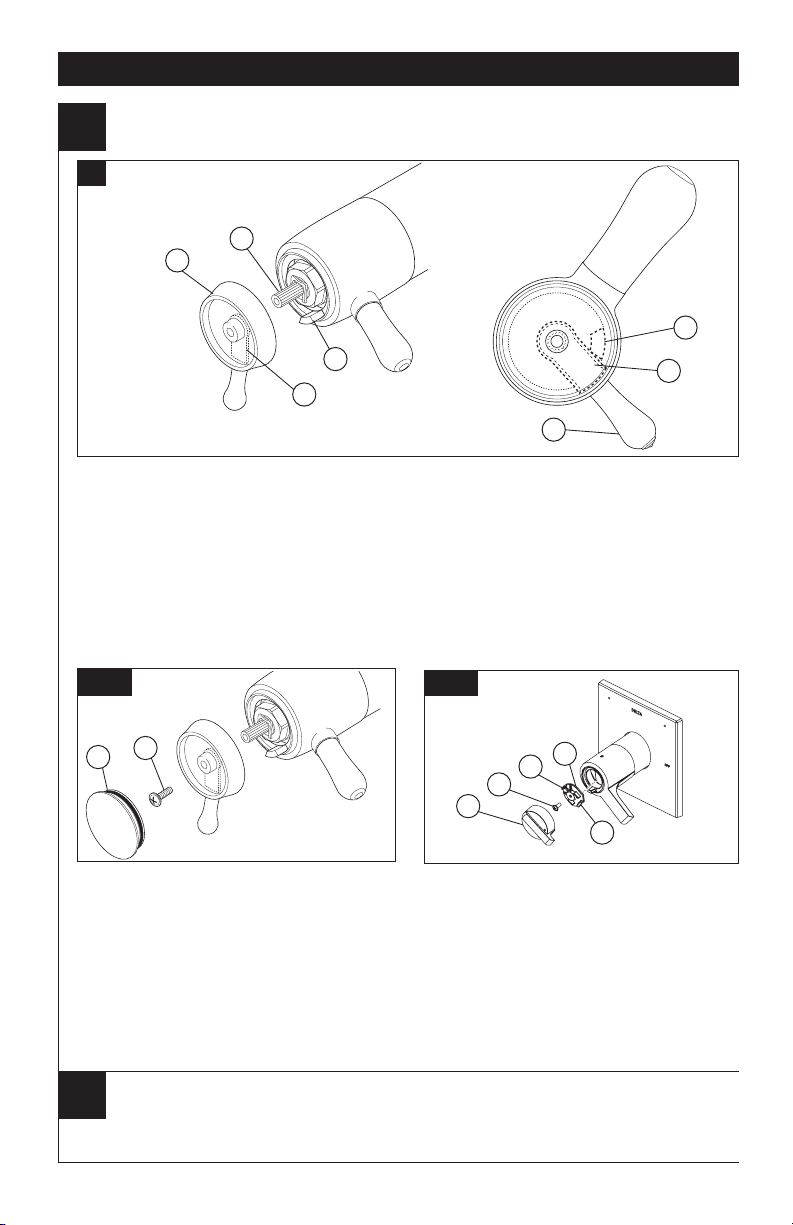

Installation and Adjustment of the Temperature Knob
Failure to do so may cause injury.

4

A.

2

1

4

3

Installation

4

3

1

A. Adjust temperature limit stop!

water supplies; LET THE WATER RUN
AT BOTH FULL HOT AND FULL COLD
TO ENSURE THE WATER IS RUNNING
AS HOT/COLD AS POSSIBLE. Place

a thermometer in a plastic tumbler, and
hold the tumbler in the water stream.
Place the temperature knob (1) onto the

Turn on

B-1.

1

2

Secure the temperature knob using screw
(1) and place cap (2) on knob.

splines (2), then rotate the temperature
knob until you achieve your maximum
desired temperature from the outlet (not
more than 120° or the lower temperature
mandated by your local plumbing code).
Remove the temperature knob and replace
onto the splines (2), making sure that the

temperature knob limit stop (3) hits against

the volume handle limit stop (4) as shown.

B-2.

1

5

2

4

3

Secure temperature control knob (1) with

screw (2). Hook (3) front of temperature

control cover (4) onto knob (1) before
engaging rear snap (5).

Potential scald or thermal shock injury could result due to cross ow if outlet at the
shower is blocked or restricted (e.g., pause control on showerhead). Be sure to point

5

showerhead away from you when re-starting ow or install inlet check valves on both

supply lines to prevent possible injury.

68883 Rev. G

7

Car

Cleaning and Care

Care should be given to the cleaning

of this product. Although its nish is

extremely durable, it can be damaged by
harsh abrasives or polish. To clean, simply
wipe gently with a damp cloth and blot dry
with a soft towel.

Maintenance

Cannot receive more than a trickle of water:

Both hot and cold supply lines must be pressurized.
If only one side is pressurized, the system will not
allow adequate ow of water.

Faucet leaks from showerhead:

showerhead then turn the water on and off to verify
if the cartridge is leaking or the showerhead is
draining slowly (the showerhead may need to be
cleaned if water drains slowly).

If leak persists -

Replace cartridge assembly - RP47201.

Unable to set or maintain mixed water temperature:

SHUT OFF WATER SUPPLIES. Remove handle

assembly, trim sleeve, and bonnet nut. Check

to make sure the “H” marking on the cartridge

aligns with the hot inlet and the “C” marking on the
cartridge aligns with the cold inlet to the valve body
The thermostatic cartridge cannot function if hot
and cold inlets are reversed.

SHUT OFF WATER SUPPLIES

Remove the

Warning:

Scrubbing Bubbles® Bathroom
Cleaner and Lysol® Basin Tub and Tile
Cleaner must not be used on the clear knob

handles and levers. Use of these cleaners
can result in cracked or severely damaged
handles. If overspray gets onto the handles,
immediately wipe them dry with a soft
cotton cloth.

Low ow:

screens within the thermostatic cartridge.
To clean the hot and cold screens in the cartridge,
follow the steps below:

1. SHUT OFF WATER SUPPLIES.

2. Remove the handle assembly.

3. Unscrew the hex shaped portion of the

cartridge.

4. Carefully clean any debris from the screens

under running water. If the debris is difcult to

remove then soak the screens overnight in a
50% water and 50% vinegar solution.

5. Reassemble the cartridge.

6. Replace the handle.
7 Turn the water back on.

8. Reset the limit stop before using the valve.

Low ow may be caused by clogged

17T

68883 Rev. G

Cartridge Summary Reference Sheet

Brass

Black

Order RP47201 to
Replace Cartridge.

8

Instrucciones para la
Instalación del Accesorio
para Válvulas MultiChoice

Manual para los
Propietarios

17T Series

Escriba aquí el número del modelo comprado.

Usted puede necesitar

L

O

F

N

E

T

Contenido:

Garantías ................................................................................. Page 2

Instrucciones de Instalación .................................................... Pages 3 - 7

Limpieza y Cuidado de su Liave .............................................. Page 8

Mantenimiento .......................................................................... Page 8

Hoja resumen de referencia para el cartucho ..........................      Page 8

Para ordenar las piezas de repuesto, visítenos en www.deltafaucet.com

ADVERTENCIA: El instalador debe apostar este
systema/divisa para garantizar temperatura maximo

y seguro. Cualqueir cambio en el ajuste puede subir

la temperatura del agua de descarga sobre el límite

considerado seguro y puede resultar en quemaduras
de agua caliente.

AVISO PARA EL INSTALADOR: PRECAUCIÓN
– Como instalador de esta válvula, es su
responsabilidad de INSTALAR Y AJUSTAR
apropiadamente esta válvula como se describe
en las instrucciones, por lo tanto, debe haber
una persona para hacer los ajustes necesarios
del pomo para la temperatura en el momento
que se haga la instalación y pueda necesitar
ajustes adicionales por los cambios estacionales
de la temperatura del agua. USTED DEBE
informarle al dueño/usuario sobre este requisito
siguiendo las instrucciones. Si usted o el dueño/
usuario no están seguros como hacer estos

ajustes apropiadamente, por favor reérase al

Página 6
1-800-345-DELTA.

Después de hacer la instalación y el ajuste, usted

puede agregarle a la etiqueta de aviso proporcionada,
su nombre, el nombre de la compañía y la fecha
cuando ajustó pomo para la tempe raturay aplicar

y si todavía no está seguro, llámenos al

o jar la etiqueta al dorso de la puerta del gabinete

más cercano y la etiqueta de aviso al calentador de

agua. Deje la Hoja de Instrucciones para referencia

del dueño/usuario.

de presión balanceada y termostática está
diseñada para minimizar los efectos de los
cambios de temperatura de agua por causa de
los cambios de presión en el agua de entrada,
comúnmente causados por lavadoras de platos,
lavadoras de ropa, inodoros, y otros aparatos
por el estilo. Puede no proporcionar protección
de quemaduras de agua caliente cuando hay
alguna falla de otros aparatos para el control
de temperatura en otro sitio en el sistema de
plomería. También no proporcionará protección
si el pomo para el ajuste de la temperatura

no está apropiadamente jo o si cambia la

temperatura del agua caliente después de
hacer los ajustes o si los cambios del agua
de entrada son por los cambios estacionales.
ADVERTENCIA: No instale un aparato de corte
o cierre en cualquiera de las tomas de esta
válvula. Cuando este tipo de aparato cierra el

ujo de agua, puede hacer fallar la habilidad de

la válvula de balancear las presiones del agua
caliente y fría.

ADVERTENCIA: Esta válvula

®

68883 Rev. G

1

8/26/15

Garantía Limitada De Por Vida de la Llave y su Acabado

Piezas y acabado

Todas las piezas (excepto las piezas electrónicas y las
pilas) y los acabados de esta llave de agua Delta
están garantizados al consumidor comprador original de

estar libres de defectos en material y fabricación
durante el tiempo que el comprador original posea la
vivienda en la que la llave de agua fue originalmente
instalada o, para los consumidores comerciales, durante
5 años a partir de la fecha de compra.

Componentes electrónicos y pilas (si aplicable)

Todas las piezas (salvo las pilas), si hay, de esta llave
de agua Delta® están garantizadas al consumidor

comprador original de estar libres de defectos en
materiales y fabricación durante 5 años a partir de la
fecha de compra o, para los usuarios comerciales, por

un año a partir de la fecha de compra. No se garantizan

las pilas.

Delta Faucet Company reemplazará, SIN CARGO,
durante el período de garantía aplicable, cualquier pieza

o acabado que pruebe tener defectos de material y/o
fabricación bajo la instalación, uso y servicio normal. Si

la reparación o su reemplazo no es práctico, Delta
Faucet Company tiene la opción de reembolsarle su

dinero por la cantidad del precio de compra a cambio de
la devolución del producto.

recursos.

Delta Faucet Company recomienda que use los

servicios de un plomero profesional para todas las

instalaciones y reparaciones. También le recomendamos
que utilice sólo las piezas de repuesto
originales de Delta®.

Delta Faucet Company no será responsable por

cualquier daño a la llave de agua que resulte del
mal uso, abuso, negligencia o mala instalación o
mantenimiento o reparación incorrecta, incluyendo
el no seguir los cuidados aplicables y las instrucciones
de limpieza.

Las piezas de repuesto se pueden obtener llamando al

número correspondiente más abajo, o
escribiendo a:

Estos son sus únicos

®

En los Estados Unidos y México:

Delta Faucet Company

Product Service
55 E. 111th Street
Indianapolis, IN 46280

1 800 345 DELTA (3358)

[e-mail]

En Canadá:

Masco Canada Limited, Plumbing Group

Technical Service Centre

350 South Edgeware Road
St. Thomas, Ontario, Canada N5P 4L1
1 800 345 DELTA (3358)

[e-mail]

La prueba de compra (recibo original) del comprador
original debe ser disponible a Delta Faucet Company para

todos los reclamos a menos que el comprador haya

registrado el producto con Delta Faucet Company. Esta
garantía le aplica sólo a las llaves de agua de Delta
fabricadas después del 1 de enero 1995 e instaladas en los
Estados Unidos de América, Canadá y México.

DELTA FAUCET COMPANY NO SE HACE RESPONSABLE
POR CUALQUIER DAÑO ESPECIAL, INCIDENTAL
O CONSECUENTE (INCLUYENDO LOS GASTOS DE
MANO DE OBRA) POR EL INCUMPLIMIENTO DE
CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA DE LA
LLAVE DE AGUA. Algunos estados/provincias no permiten la

exclusión o limitación de daños especiales, incidentales o
consecuentes, por lo que estas limitaciones y exclusiones

pueden no aplicarle a usted. Esta garantía le otorga
derechos legales. Usted también puede tener otros
derechos que varían de estado/provincia a estado/provincia.

Esta es la garantía exclusiva por escrito de Delta Faucet
Company y la garantía no es transferible.

Si usted tiene alguna pregunta o inquietud acerca de

nuestra garantía, por favor, vea nuestra sección de
preguntas frecuentes FAQ sobre la garantía en
www.deltafaucet.com, también puede enviarnos un correo

electrónico a [e-mail] o llámenos
al número que le corresponda anteriormente incluido.

Garantia Limitada de Delta HDF

Todas las piezas de la llave Delta HDF están
garantizadas al dueño original de estar libres de

defectos en materiales y en la mano de obra por un

período de cinco (5) años. Esta garantía se hace al
dueño original y será efectiva el día de la compra como

se ve en el recibo de compra.

Delta reemplazará, LIBRE DE CARGO, durante el
período de la garantía, cualquier pieza que resulte

defectuosa en materiales y/o en la mano de obra bajo

instalación, uso y servicio normal. Las piezas de

repuesto pueden ser obtenidas de su comerciante o

distribuidor local que se encuentran en la guía telefónica
o si usted devuelve la pieza con el recibo de compra
a nuestra fabrica, Y LOS CARGOS DE TRANSPORTE
PAGADOS CON ANTELACION, a la dirección dada.
ESTA GARANTIA ES LA UNICA GARANTIA EXPRESA
DE DELTA. CUALQUIER RECLAMO HECHO BAJO
ESTA GARANTIA TIENE QUE SER HECHO DURANTE
EL PERIODO DE CINCO AÑOS A QUE SE REFIERE
ARRIBA. CUALQUIER GARANTIA IMPLICITA,
INCLUYENDO LA GARANTIA IMPLICITA DE
COMERCIALIZACION O CONVENIENCIA PARA UN
PROPOSITO PARTICULAR, SON LIMITADOS EN

www.deltafaucet.com

68883 Rev. G

DURACION A LA DURACION DE ESTA GARANTIA.
LOS CARGOS PARA LA MANO DE OBRA Y/O DAÑOS
INCURRIDOS EN LA INSTALACION, REPARACION O
REEMPLAZO, ASI COMO LOS DAÑOS INCIDENTALES
O CONSECUENTES CONECTADOS CON
ELLOS SON EXCLUIDOS Y NO SERAN PAGADOS

POR DELTA.

Algunos estados no permiten limitaciones al tiempo que

dura la garantía implícita, o la exclusión o limitación de
los daños incidentales o consecuentes, así que la

limitación o exclusión expresada arriba puede no ser
aplicable a usted.

Esta garantía le da a usted derechos legales especícos
y usted puede también tener otros derechos que varían

de estado a estado.

Esta garantía es nula por cualquier daño a esta llave

que sea el resultado del mal uso, abuso, negligencia,
accidente, instalación impropia, cualquier uso en
violación de las instrucciones suministradas por

nosotros o cualquier uso de piezas de repuesto que no
sean piezas genuinas Delta.

© 2015 Masco Corporación de Indiana

2

Instalación del Cartucho

1

Instalación

A.

4

5

3

2

1

Cierre los suministros de agua.

la tuerca tapa (2) y la tapa de prueba (3) del cuerpo.

Coloque un balde o recipiente pequeño en la parte del
frente del cuerpo de la válvula y lentamente abra el
suministro de agua para eliminar cualquier residuo de

las líneas de agua antes de instalar el cartucho. Cierre,

de nuevo, el suministro de agua. Si no es para una
instalación en pared delgada, puede quitar el protector
de yeso completo (4). Si la rejilla o colador (5) está en

su lugar, quítela antes de instalar el cartucho.

Retire la cubierta (1),

C.

B.

1

Gire el cartucho (1) de manera que la palabra “UP”
(2) aparezca en la parte superior. La “H” debe estar
en el lado caliente y la “C” debe estar en el lado frío.

Agregue lubricante de silicón a las tres juntas tóricas

(3) como se muestra más arriba para facilitar la

instalación y la retirada del cartucho del cuerpo de la
válvula. Inserte el cartucho en el cuerpo de la válvula
como se muestra. Asegúrese que las llaves en el
cuerpo están totalmente engranadas en las ranuras
en el cuerpo (4).

2

3

4

4

Instalación de Espalda a Espalda

Deslice la tuerca tapa (1) sobre el cartucho y enrosque

en el cuerpo de la válvula. Apriete a mano bien.

68883 Rev. G

2

Instalación Normal
(No serequerá cambios)

Instalación
Invertido

3

1

Solo para las excepciones en instalaciones de dorso con

dorso o en reverso (el agua calienten la derecha y fría en la
izquierda): Gire el cartucho (1) de manera que la “H” está en
el lado caliente y la “C” está en el lado frío y la palabra “UP”

(2) aparece en la parte inferior. Agregue lubricante de silicón

a las tres juntas tóricas (3) como se muestra más arriba para

facilitar la instalación y la retirada del cartucho del cuerpo de
la válvula. Inserte el cartucho en el cuerpo de la válvula como
se muestra. Asegúrese que las llaves en el cuerpo están
totalmente engranadas en las ranuras en el cuerpo de bronce
(vea la página B). Deslice la tuerca tapa (3) sobre el cartucho
y enrosque en el cuerpo. Apriete a mano bien.

3

1

Fría

Caliente

Instalación

Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera

2

A.

2

1

3

PARA LA INSTALACIÓN DEL SURTIDOR DE LA BAÑERA:

Reérase a las instrucciones para la instalación suministradas con su surtidor. No conecte los surtidores
para las instalaciones en las supercies horizontales en las válvulas dentro de las paredes. No use las
regaderas de mano en vez de un surtidor de bañera conectado a una válvula de bañera/regadera. No use
tubería PEX como tubería entre la válvula y el surtidor de la bañera.

INSTALACIÓN DE LA REGADERA /
DUCHA:

Aplique cinta para plomero a las

roscas en ambos extremos del brazo de

la regadera (1). Para prevenir daño al

acabado del brazo de la regadera, inserte
el extremo de la pared del brazo de la
regadera en la brida de ésta (2) antes
de enroscar el brazo en la conexión a la
tubería interior.

Enrosque la regadera (3) en el brazo de

la regadera.

No apriete la regadera demasiado.

B-1

B-2

Instalación deslizable

El tubo de cobre (1) debe ser de1/2" de cobre

nominal. Importante: Si es necesario cortar el

2

1

1

tubo de cobre, el extremo debe biselarse que
quede libre de rebabas para prevenir cortar
o mellar el aro O dentro del tubo de cobre.

Deslice el surtidor sobre el tubo de cobre al
ras con la bañera o la supercie de la pared

acabada. Apriete el tornillo de ajuste (2), pero
no apriete demasiado.

Instalación de la tubería de Hierro

IInstale una entrerrosca de tubo enroscado

de 1/2” (13 mm) (1) para extenderse por

delante de la pared acabada. Aplique cinta para
plomero a las roscas en la entrerrosca de tubo
y atornille el surtidor de la bañera.

68883 Rev. G

4

Instalación

Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera

2

B-3

B-4

1/2" a 1 1/4"
(13 mm a 32 mm)

3

1 2

1

3 2

Instalación del tubo de hierro
Instalación del tubo de salida de agua del
easy-on universal para bañeras

Instale la entrerrosca del tubo de manera que

el extremo de ésta sobresalga de la pared
acabada 1/2" a 1 1/4" (13 mm a 32 mm).

Aplique cinta para plomero o compuesto
para tubos a las roscas del tubo. Apriete a
mano el adaptador (1) a la entrerrosca del
tubo (2). Termine apretando con una llave de
tubos estándar hasta que el sello positivo se
implemente. Tenga cuidado de no dañar la

muesca del anillo-O (3). La parte posterior del
adaptador (1) no debe sobresalirse más de 1"
(25 mm) de la supercie de la pared acabada.

Apriete a mano el tubo de salida de agua de la
bañera al adaptador (1) teniendo cuidado de no

dañar el anillo - O (3).

Instalación de Soldadura de Cobre

Quite el aro O (1) del adaptador (2). Suelde el

adaptador al tubo asegurando de mantener
la soldadura lejos de las muesca del aro O.

AVISO: NO SE PERMITE SOLDAR EN EL
DIAMETRO EXTERIOR DEL ADAPTADOR
ADJUNTO A LA MUESCA DEL ARO O. Corte
el tubo (3) y coloque otra vez el aro O en la

muesca del adaptador de latón. Atornille la
bañera/surtidor al adaptador, asegurando no
dañar el aro O, y apriete a mano bien hasta que

el surtidor quede rmemente contra la pared
acabada y no quede ojo detrás de la pared.

68883 Rev. G

5

Instalación Final

3

Instalación

A.

2

1

3

Deslice el aro O (1) sobre el cartucho y la

tuerca tapa (2). El aro O, el cual funciona

como un separador para estabilizar la

manga, debe quedar apoyado en la

tuerca tapa. Deslice la manga (3) sobre el
cartucho, el cuerpo de la pieza y el aro O.

C.

B.

1

3

4

2

La instalación de la roseta para los
modelos T17T053, T17T253, T17T453
T17T067, T17T267 y T17T467.

6

5

9

7

1

3

2

Instale la manija de control de volumen (1)
con la palanca a la derecha, usando una
llave Allen (2) de asegurar con el tornillo de

presión (3).

68883 Rev. G

8

Fije la roseta con oricio (1) al soporte (2)
usando los 2 tornillos suministrados (3). No

apriete demasiado los tornillos de la roseta.

Si está instalando the Cassidy Modelos
T17T097, T17T297 y T17T497

en la cubierta de oricio (1).

Para los modelos T17T053, T17T253,
T17T453, T17T067, T17T267 y T17T467:

Instale el soporte (5) sobre el cuerpo del
cartucho usando los 2 tornillos incluidos (6).
Instale la chapa de base (7) colocándola sobre
el soporte como se muestra y girándola para que

encaje en las muescas (8). Fije la chapa de base

al soporte usando el tornillo de ajuste (9).

6

: Gira la tapa (4)

8

Instalación

Instalación y Ajuste del Pomo de Temperatura
El no hacerlo puede causar lesión.

4

A.

2

1

4

3

4

3

1

A: ¡

Ajuste el tope del límite de temperatura!

Abra los suministros de agua; DEJE QUE
CORRA EL AGUA CALIENTE Y FRÍA
TOTALMENTE ABIERTA PARA ASEGURAR
QUE EL AGUA ESTÁ FLUYENDO LO MÁS
CALIENTE/FRÍA POSIBLE. Coloque un

termómetro en un vaso plástico, y sostenga
el vaso bajo un chorro de agua. Coloque la
perilla de temperatura (1) en las ranuras (2),

B-1.

1

2

Fije el pomo de la temperatura usando un

tornillo (1) y coloque la tapa (2) en el pomo.

luego gire la perilla de temperatura hasta
que logre su temperatura máxima deseada
de salida (no más de 120° ó la temperatura

más baja autorizada por su código local de
plomería). Quite el pomo de la temperatura
y colóquela otra vez en las ranuras (2),

asegurándose que el pomo del tope del

límitede la temperatura (3) pegue contra la
manija del tope del límite del volumen (4)

como se muestra.

B-2.

1

5

2

4

3

Fije la perilla para el control de la temperatura
(1) con un tornillo (2) .Gancho (3) delantero

coloque la perilla para el control de couverture
(4) encima de perilla (1) antes de la participación
parte trasera instantánea (5).

Si la ducha está bloqueado o restringido, puede resultar posiblemente quemadura o
lesion (por ejemplo, cesa a contral la ducha). Asegúrese salir ducha cuando encender

5

otra vez el ujo o instalar válvulas para evitar lesion posible.

68883 Rev. G

7

Car

Limpieza y Cuidado de su Llave

Tenga cuidado al ir a limpiar este producto.
Aunque su acabado es sumamente durable,

puede ser afectado por agentes de limpieza

o para pulir abrasivos. Para limpiar su llave,
simplemente frótela con un trapo húmedo y

luego séquela con una toalla suave.

Mantenimiento

No recibe más de un goteo de agua:

Ambas líneas de suministro de agua, la caliente y
la fría, deben estar presurizadas. Si sólo un lado
está presurizado, el sistema no permitirá el ujo

adecuado de agua.

Si la llave tiene fugas desde la regadera /

Retire la cabeza de la regadera luego, cierre

ducha:

y abra el ujo de agua y verique si el cartucho tiene
alguna fuga o si la regadera está escurriéndose

lentamente (si el agua drena lentamente, puede ser
necesario limpiar la cabeza de la regadera).

Si la ltración o fuga persiste -

SUMINISTROS DE AGUA Cambie el cartucho -

RP47201.

No se puede establecer o mantener la temperatura
del agua mixta:

CIERRE LOS SUMINISTROS DE AGUA. Retire el

ensamble de la manija, la manga, y la tuerca tapa.

Asegúrese que la marca “H” en el cartucho quede

alineada con la entrada de agua caliente y la marca
“C”, en el cartucho, quede alineada con la entrada

CIERRE LOS

¡

ADVERTENCIA! No se puede usar

SCRUBBING BUBBLES® BATHROOM
CLEANER o LYSOL® BASIN TUB AND TILE
CLEANER

en las manijas transparentes. El
uso de estos productos pueden resultar en
manijas rajados o severamente dañados. Si

estos productos caen sobre la manija, séquelo

inmediatamente con una toalla de algodón
suave.

del agua fría al cuerpo de la válvula. El cartucho

termostático no puede funcionar si las entradas de
agua fría y caliente están invertidas.

Flujo bajo:

obstrucciones en los ltros dentro del cartucho

termostático.

Para limpiar las rejillas o ltros del agua caliente
y fría en el cartucho, siga los siguientes pasos:

1. CIERRE LOS SUMINISTROS DE AGUA.

2. Retire el ensamble de la manija.

3. Desenrosque la parte hexagonal del

cartucho.

4. Limpie cuidadosamente los residuos de los
ltros bajo el chorro de agua. Si los residuos
son difíciles de eliminar, entonces deje los
ltros remojando durante la noche en una

solución del 50% de agua y 50% de vinagre.

5. Vuela a ensamblar el cartucho.

6. Vuelva a colocar la manija.
7 Abra el ujo de agua otra vez.

8. Restablezca el tope del límite antes de
utilizar la válvula.

el ujo bajo puede ser por causa de

Hoja resumen de referencia para el cartucho

17T

68883 Rev. G

Bronce

Negro

Ordene el Repuesto RP47201
para cambiar el cartucho.

8

Instructions d’installation

Finition de la soupape
MultiChoice

®

Guide d’utilisation

17T Séries

Inscrivez le numéro de modèle ici.

Articles dont vous pouvez avoir besoin:

L

O

F

N

E

T

Table des matières

Garanties .................................................................................. Page 2

Instructions d’installation ..........................................................   Pages 3 - 7

Instructions de nettoyage ..........................................................     Page 8

Maintenance ..............................................................................   Page  8

Fiche de référence sommaire de la cartouche ..........................      Page 8

Pour commander des pièces de rechange, visitez www.deltafaucet.com

ATTENTION:

pour que la température maximale de l’eau chaude
soit sans danger. Toute modication des réglage
peut entraîner une élévation de la température à
la sorite du robinet au delà de la température sans
danger et pourrait causer un échaudage.

AVIS À L’INSTALLATEUR: ATTENTION! –
En qualité d’installateur, vous êtes tenu
d’INSTALLER et de RÉGLER ce robinet

conformément aux instructions. Ce robinet ne

s’adapte pas automatiquement aux uctuations
de la température de l’eau d’alimentation.

Par conséquent, il faut régler la le bouton de

température au moment de l’installation et
il peut être nécessaire de faire de nouveaux
réglages par la suite en raison des uctuations
saisonnières de la température de l’eau. VOUS
DEVEZ informer le propriétaire ou l’utilisateur

de cette exigence. En cas de doute quant à
la marche à suivre pour faire ces réglages,
veuillez consulter page 6 si un doute persiste,
et si cette incertitude persiste, appelez-nous au
1-800-345-DELTA.

Après avoir terminé l’installation et le réglage, vous
devez inscrire, sur l’étiquette de mise en garde

fournie, votre nom, le nom de votre entreprise et
la date à laquelle vous avez réglé la le bouton

de température, puis xer l’étiquette à l’endos de

L’installateur doit régler l’appareil

la porte de la coiffeuse. Vous devez également
xerl’étiquette d’avertissement au chauffe-eau.

Veuillez laisser ce feuillet d’instructions au
propriétaire ou à l’utilisateur pour qu’il puisse

le consulter au besoin. MISE EN GARDE –
Ce robinet thermostatique à équilibrage de
pression pour baignoire est conçu pour limiter

les effets des uctuations de température de
l’eau causées par les variations de la pression
d’alimentation attribuables au fonctionnement
d’un lave-vaisselle, d’une machine à laver,
d’un cabinet d’aisances ou d’un autre appareil
qui consomme de l’eau. Il peut ne pas
protéger l’utilisateur contre l’échaudage en
cas de défectuosité d’un autre dispositif de

régulation de la température, si le réglage de
la du bouton de température est mauvais, si

la température de l’eau chaude a été modiée

après que les réglages ont été effectués ou si

la température de l’eau d’alimentation a changé

en raison du changement de saison. MISE EN
GARDE – N’installez pas de dispositif d’arrêt
sur une sortie quelconque de ce robinet. En

interrompant l’écoulement de l’eau, ce dispositif
peut empêcher le robinet d’équilibrer les
pressions d’eau chaude et d’eau froide.

68883 Rev. G

1

8/26/15

Garantie à vie limitée des robinets et de leurs nis

Pièces et nis

Toutes les pièces (à l’exception des composants
électroniques et des piles) et tous les nis de ce robinet
Delta® sont protégés contre les défectuosités du matériau

et les vices de fabrication par une garantie qui est
consentie au premier acheteur et qui demeure valide tant

que celui-ci demeure propriétaire de la maison dans
laquelle le robinet a été installé. Dans le cas d’une
utilisation commerciale, la garantie est de 5 ans à compter
de la date d’achat.

Composants électroniques et piles (le cas échéant)

Si ce robinet Delta® comporte des composants
électroniques, ces composants (à l’exception des piles)
sont protégés contre les défectuosités du matériau et les

vices de fabrication par une garantie consentie au premier

acheteur qui est d’une durée de 5 ans à compter de la
date d’achat. Dans le cas d’une utilisation commerciale, la
garantie est d’un an à compter de la date d’achat. Aucune

garantie ne couvre les piles.

Delta Faucet Company remplacera, GRATUITEMENT,
pendant la période de garantie applicable, toute pièce ou
tout ni qui présentera une défectuosité du matériau et/ou
un vice de fabrication pour autant que le robinet ait été
installé, utilisé et entretenu normalement. S’il est
impossible de réparer ou de remplacer le robinet, Delta
Faucet Company pourra décider de rembourser le prix
d’achat du produit pour autant que celui-ci lui soit retourné.

Il s’agit de vos seuls recours.

Delta Faucet Company recommande de coner
l’installation et la réparation à un plombier professionnel.
Nous vous recommandons également d’utiliser
uniquement des pièces de rechange authentiques Delta®.

Delta Faucet Company se dégage de toute responsabilité
à l’égard des dommages causés au robinet en raison d’un
mauvais usage, d’un usage abusi f, de la négligence ou de
l’utilisation d’une méthode d’installation, de maintenance
ou de réparation incorrecte ou inadéquate, y compris
les dommages résultant du non-respect des instructions
de nettoyage et d’entretien applicables. Garantie limitée
des robinets Delta® Pour obtenir des pièces de rechange,
veuillez appeler au numéro applicable ci-dessous ou écrire
à l’adresse applicable ci-dessous.

Aux États-Unis et au Mexique :

Delta Faucet Company

Product Service
55 E. 111th Street
Indianapolis, IN 46280 St.

1-800-345-DELTA (3358)

[e-mail]

Au Canada:

Masco Canada Limited, Plumbing Guoup

Thechnical Service Centre

350 South Edgware Roard
Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358)

[e-mail]

La preuve d’achat (reçu original) du premier acheteur doit
être présentée à Delta Faucet Company pour toutes les
demandes en vertu de la garantie, sauf si le produit a été
enregistré auprès de Delta Faucet Company. La présente
garantie s’applique uniquement aux robinets Delta
fabriqués après le 1er janvier 1995 et installés aux
États-Unis d’Amérique, au Canada et au Mexique.
DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE
RESPONSABILITÉ À L’ÉGARD DES DOMMAGES
PARTICULIERS, CONSÉCUTIFS OU INDIRECTS (Y
COMPRIS LES FRAIS DE MAIN-D’OEUVRE) QUI
POURRAIENT RÉSULTER DE LA VIOLATION D’UNE
GARANTIE IMPLICITE OU EXPLICITE QUELCONQUE
SUR LE ROBINET. Dans les États ou les provinces
où il est interdit de limiter ou d’exclure la responsabilité à
l’égard des dommages particuliers, consécutifs ou
indirects, les limites et les exclusions susmentionnées ne
s’appliquent pas.

La présente garantie vous donne des droits précis qui
peuvent varier selon l’État ou la province où vous résidez.
La présente garantie écrite est la garantie exclusive offerte
par Delta Faucet Company et elle n’est pas transférable.

Si vous avez des questions ou des préoccupations en ce
qui concerne notre garantie, veuillez consulter la page
Warranty FAQs à www.deltafaucet.com, faire parvenir un
courriel à [e-mail] ou nous
appeler au numéro applicable.

®

Garantie Limitée sur les Robinets Ultra-Robustes Delta de la Série HDF

Toutes les pièces des robinets ultra-robustes Delta de la
série HDF sont protégées contre les défectuosités du
matériau et les vices de conception par une garantie qui
est consentie au premier acheteur pour une période de
cinq (5) ans. Cette garantie entre en vigueur à compter de
la date d’achat indiquée sur le reçu de l’acheteur.

Pendant la période de garantie, Delta remplacera, SANS
FRAIS, toute pièce présentant une défectuosité du
matériau et (ou) un vice de fabrication pour autant que
l’appareil ait été installé, utilisé et entretenu correctement.
Pour obtenir des pièces de rechange, veuillez

communiquer avec le distributeur ou le concessionnaire de

votre région dont le nom gure dans l’annuaire
téléphonique ou retourner la pièce défectueuse
accompagnée du reçu de l’acheteur à notre usine, PORT
PAYÉ, à l’adresse indiquée. LA PRÉSENTE GARANTIE
EST LA SEULE GARANTIE IMPLICITE OFFERTE PAR
DELTA. TOUTE RÉCLAMATION EN VERTU DE CETTE
GARANTIE DOIT ÊTRE FAITE AU COURS DE LA
PÉRIODE DE CINQ ANS SUSMENTIONNÉE. TOUTE
GARANTIE IMPLICITE, Y COMPRIS LA GARANTIE
IMPLICITE DE QUALITÉ MARCHANDE OU

www.deltafaucet.com

68883 Rev. G

D’ADÉQUATION DU PRODUIT AVEC UN USAGE
PARTICULIER, EST LIMITÉE À LA DURÉE DE LA
PRÉSENTE GARANTIE. LES FRAIS DE
MAIN-D’OEUVRE ET (OU) LES DOMMAGES
PROVOQUÉS AU COURS DE L’INSTALLATION, DE LA
RÉPARATION OU DU REMPLACEMENT D’UN
ÉLÉMENT AINSI QUE LES PERTES OU LES
DOMMAGES INDIRECTS EN RÉSULTANT NE SONT
PAS COUVERTS PAR CETTE GARANTIE.

Là où il est interdit de limiter la durée de la garantie
implicite ou les responsabilités à l’égard des dommages
indirects, les exclusions et les limites susmentionnées ne
s’appliquent pas.

La présente garantie vous donne des droits précis qui
peuvent varier selon votre lieu de résidence.

Les dommages résultant d’une mauvaise utilisation, d’une
utilisation abusive, de la négligence, d’un accident, d’une

mauvaise installation, du non respect de nos instructions

ou de l’utilisation de pièces de rechange autres que des
pièces d’origine Delta ne sont pas couverts par la garantie.

© 2015 Division de Masco Indiana

2

Installation de la cartouche.

1

Installation

A. B.

4

5

3

2

1

Fermez les robinets d’arrêt.

(1), l’écrou-chapeau (2) et le capuchon d’essai (3)
du corps. Placez un seau ou un petit contenant sur
l’avant du corps de soupape et ouvrez lentement les
robinets d’arrêt pour évacuer les corps étrangers de
la tuyauterie avant d’installer la cartouche. Fermez
de nouveau les robinets d’arrêt. Si le corps n’est pas
monté dans un mur mince, vous pouvez enlever le
protecteur (4) au complet. Si le ltre métallique (5)
est en place, enlevez-le avant d’installer la cartouche.

Enlevez le couvercle

Tournez la cartouche (1) de sorte que le mot « UP
» (2) se trouve sur le dessus. La lettre « H » doit se
trouver du côté eau chaude et la lettre « C », du côté
eau froide. Ajoutez du lubriant à base de silicone aux
trois joints toriques (3) montrés ci-dessus pour faciliter

la pose de la cartouche dans le corps de soupape et

sa dépose. Introduisez la cartouche dans le corps de
la soupape comme le montre la gure. Assurez-vous
que les ergots sont parfaitement engagés dans les

rainures du corps (4).

C.

2

3

4

1

4

Installation dos à dos

Faites glisser l’écrou à portée sphérique (1) sur la
cartouche et vissez-le sur le corps. Serrez à la

main fermement.

68883 Rev. G

2

Installation normale

(Non modiée)

Installation

Inversée

3

1

Dans le cas d’une installation dos à dos ou inversée (eau
chaude à droite et eau froide à gauche) seulement : tournez
la cartouche (1) de sorte que la lettre « H » se trouve du
côté eau chaude, la lettre « C », du côté eau froide et le
mot « UP » (2), sur le dessus. Ajoutez du lubriant à base
de silicone aux trois joints toriques montrés ci-dessus pour

faciliter la pose de la cartouche dans le corps de soupape et

sa dépose. Installez la cartouche en prenant soin d’introduire

les ergots entièrement dans les rainures du corps de laiton

(reportez-vous à l’étape B). Glissez l’écrou-chapeau (3) sur
la cartouche et vissez-le sur le corps. Serrez-le à la main

solidement.

3

1

Eau Froides

Eau Chaude

Installation

Installation de la pomme de douche et du bec de baignoire

2

A.

2

1

3

INSTALLATION DU BEC DE BAIGNOIRE:

Consultez les instructions d’installation fournies avec le bec. Ne raccordez pas à une soupape murale à
un bec conçu pour être monté sur une plage. Ne raccordez pas une douche à main à la sortie d’un robinet
de baignoire-douche prévue pour un bec de baignoire. N’utilisez pas de tube PEX pour raccorder le bec.

B-1

2

1

INSTALLATION DE LA POMME DE
DOUCHE:

sur les letages aux deux extrémités
du bras de douche (1). Pour éviter
d’endommager le ni du bras de douche,
introduisez le côté mur de celui-ci dans la

collerette de douche (2) avant de le visser
dans le raccord du tuyau ascendant.

Vissez la pomme de douche (3) sur le

bras de douche.

Évitez de serrer la pomme de douche

excessivement.

Installation d’un bec coulissant

Le tube de cuivre (1) doit avoir un diamètre
nominal de1/2 po. Important : Si vous devez
couper le tube de cuivre, chanfreinez son
extrémité de sorte qu’elle ne risque pas
d’endommager le joint torique à l’intérieur du
bec. Faites glisser le bec sur le tube de cuivre
de sorte qu’il s’appuie contre la surface nie
de la baignoire ou du mur. Serrez la vis de
calage (2), mais prenez garde de la serrer

excessivement.

appliquez du ruban de plomero

B-2

68883 Rev. G

Installation à l’aide d’un tuyau de fer

Installez le manchon leté (1) 1/2 po (13
mm) de manière que sa saillie par rapport à
la surface nie du mur. Appliquez du ruban
de plomberie sur les lets du manchon et xez
celui-ci au bec de baignoire en vissant.

1

4

Installation

Installation de la pomme de douche et du bec de baignoire

2

B-3

B-4

1/2 po a 1 1/4 po

(13 mm to 32 mm)

3

1 2

1

3 2

Installation sur un tuyau de fer
Installation du bec de baignoire polyvalent
easy-on

Installez le manchon leté de manière qu’il
présente une saillie de 1/2 à 1 1/4 po (13 mm à
32 mm) par rapport à la surface nie du mur.
Appliquez du ruban de plomberie ou du
composé à letage sur les lets. Montez
l’adaptateur (1) sur le manchon (2) et serrez­le à la main. Finissez ensuite le serrage à l’aide
d’une clé à tube pour rendre le joint étanche.
Prenez garde d’abîmer le rainure du joint
torique (3). Les dos de l’adaptateur (1) ne doit
pas se trouver à plus de 1 pouce (25 mm) par
rapport à la surface nie du mur.
Montez le bec de baignoire sur l’adaptateur (1)
et serrez-le à la main en prenant soin de ne pas
abîmer le joint torique (3).

Installation à l’aide d’un tuyau de cuivre brasé

QRetirez le joint torique (1) de l’adaptateur (2).
Brasez l’adaptateur au tube en prenant garde
d’échapper du métal d’apport dans la rainure
pour le joint torique. ATTENTION : IL NE
DOIT PAS Y AVOIR DE MÉTAL D’APPORT
SUR LA CIRCONFÉRENCE EXTÉRIEURE
DE L’ADAPTATEUR PRÈS DE LA RAINURE
POUR LE JOINT TORIQUE. Coupez le tube
(3) et remettez le joint torique en place dans
la raInure de l’adaptateur en laiton. Vissez le
bec de baignoire sur l’adaptateur et prenant
garde d’abîmer le joint torique. Serrez le bec
à la main jusqu’à ce qu’il s’appuie solidement
contre la surface nie de la paroi et qu’il
n’y ait plus de jeu derrière le mur.

68883 Rev. G

5

Installation des pièces de nition

3

Installation

A.

2

1

3

Faites glisser le joint torique (1) sur la
cartouche et l’écrou à portée sphérique
(2). Le joint sert de pièce d’espacement

et il stabilise le manchon; il doit se trouver

derrière l’écrou à portée sphérique. Faites
glisser le manchon (3) sur la cartouche, le

corps et le joint torique.

C.

B.

1

3

4

2

Installation de la rosace pour les
modèles T17T053, T17T253, T17T453
T17T067, T17T267 et T17T467.

6

5

9

7

1

3

2

Installez la poignée de commande de

volume (1) avec le levier vers la droite,

utilisant une clé Allen (2) de fixer avec la
vis de réglage (3).

68883 Rev. G

8

Fixez la rosace (1) sur le support (2) à l’aide
des 2 vis fournies (3). Prenez garde de serrer

les vis de la rosace excessivement.

Si vous installez Cassidy Modèles T17T097,
T17T297 & T17T497:

sur l'écusson (1).

Pour les modèles T17T053, T17T253,
T17T453, T17T067, T17T267 et T17T467:

Montez la xation (5) sur le corps de la
cartouche à l’aide des 2 vis fournies (6).
Installez la plaque de nition (7) en la plaçant
sur la xation comme le montre la gure et
tournez-la pour bloquer les pattes (8). Fixez la
plaque de nition à la xation à l’aide de la vis

de calage (9).

6

Enlez le couvercle (4)

8

Installation

Installation et réglage du bouton de température

Il y a risque de blessure si le bouton de température n’est pas réglé.

4

A.

2

1

4

3

1

4

3

Réglez la butée limitatrice de température!

Rétablissez l’alimentation en eau. LAISSEZ
COULER CHAUDE JUSQU’À CE QU’ELLE
SOIT AUSSI CHAUDE QUE POSSIBLE ET
FAITES DE MÊME POUR L’EAU FROIDE.
Placez un thermomètre dans un gobelet
en plastique et tenez le gobelet sous le jet
d’eau. Placez le bouton de température
(1) sur les cannelures (2), tournez ensuite
le bouton de température jusqu’à ce que

B-1.

1

2

Fixez le bouton de température à l’aide
de la vis (1) et placez le capuchon (2) sur le

bouton.

La brûlure potentielle ou la blessure de choc thermique pourraient résulter du ux si
la sortie à la douche est bloquée ou restreint (par exemple, le contrôle de pause sur

5

douche). Assurez-vous de diriger la douche loin de vous en reprenant le flux ou

installer des valves de contrôle d'admission sur les deux conduites d'alimentation pour
empêcherla blessure possible.

vous atteigniez la température maximale
désirée à la sortie (la température de l’eau
ne doit pas dépasser 120 degrés ou la valeur
autorisée par les codes de plomberie de votre
localité). Enlevez le bouton de température
et replacez-le sur les cannelures (2) en
vous assurant que la butée limitatrice de
température (3) s’appuie contre la butée de
la manette de débit (4) comme le montre la
gure.

B-2.

1

5

2

4

3

Fixez le bouton de réglage de température (1)

avec la vis (2) et, accrocher avant ou poussant

fermement sur calez le couvercle (3) sur

bouton avant de engageant arrière bouton (1).

68883 Rev. G

7

Car

Instructions de nettoyage

Il faut le nettoyer avec soin. Même si son

ni est extrêmement durable, il peut être
abîmé par des produits fortement abrasifs

ou des produits de polissage. Il faut
simplement le frotter doucement avec un

chiffon humide et le sécher à l'aide d'un

chiffon doux.

AVERTISSEMENT: N’employez pas le

nettoyant pour salle de bain Scrubbing
Bubbles® ni le Nettoyant de Lavabos,

Maintenance

Évitez de serrer la pomme de douche

excessivement.

Les conduites d’eau chaude et en eau froide

doivent être toutes les deux sous pression. Si

seulement un côté est sous pression, le débit d’eau
à la sortie du système sera insufsant.

La pomme de douche fuit :

douche, puis ouvrez et fermez les robinets d’arrêt
et vériez si la cartouche fuit ou si la pomme de
peut avoir besoin d’un nettoyage si elle se vide

lentement.

Si la fuite persiste -

D’ARRÊT.
Remplacez la cartouche - RP47201.

Incapacité de régler ou de maintenir la
température de l’eau mitigée :

FERMEZ LES ROBINETS D’ARRÊT. Retirez la
manette, le manchon de nition et l’écrou-chapeau.
Assurez-vous que la lettre « H » qui gure sur la
cartouche est orientée vers l’entrée d’eau chaude
et que la lettre « C » est orientée vers l’entrée

retirez la pomme de

FERMEZ LES ROBINETS

de Baignoires et de Carreaux Lysol®

sur les manettes et les poignées sphériques

transparentes. Ces produits peuvent faire

ssurer les poignées et les manettes ou
les abîmer gravement. Si ces poigneés
ou ces manettes sont aspergées
accidentellement par l’un ou l’autre
des produits mentionnés, les essuyer
immédiatement à l’aide d’un chiffon de

coton doux.

d’eau froide du corps de soupape. La cartouche
thermostatique ne fonctionnera pas si l’entrée d’eau
chaude et l’entrée d’eau froide sont inversées.

Faible débit:

attribuable à des ltres métalliques obstrués à
l’intérieur de la cartouche thermostatique.

1. FERMEZ LES ROBINETS D’ARRÊT.

2. Enlevez la manette.

3. Dévissez la partie hexagonale de la

cartouche.

4. Nettoyez soigneusement les ltres
métalliques en faisant couler de l’eau au
travers pour évacuer les saletés. Si les
saletés sont difcile à enlever, faites tremper
les ltres métalliques toute la nuit dans une
solution composée à part égales d’eau et de

vinaigre.

5. Remontez la cartouche.

6. Replacez la manette.

7. Ouvrez les robinets d’arrêt.

8. Remettez la butée de température maximale
à sa position initiale avant d’utiliser la

soupape.

un faible débit peut être

Fiche de référence sommaire de la cartouche

17T

68883 Rev. G

Laiton

Noir

Commandez le kit RP47201
pour remplacer la cartouche.

8

Notes / Notas / Notes

Notes / Notas / Notes

Notes / Notas / Notes

Delta Faucet Company

Product Service
55 E. 111th Street
Indianapolis, IN 46280
