Delta DLT7098 Installation & Assembly

4

1

2

3

Care Instructions

Your Delta® faucet is designed and engineered in accordance with the highest
quality and performance standards. With proper care, it will give you years of
trouble free service. Care should be given to the cleaning of this product.
Although its finish is extremely durable, it can be damaged by harsh abrasives
or polish. To clean, simply wipe gently with a damp cloth and blot dry with a
soft towel.

Instrucciones Sobre el Cuidado

Su llave Delta® está diseñada y fabricada de acuerdo con las normas de
calidad y rendimiento más altas. Con un cuidado apropiado, le dará años de
servicio sin dificultades. Se debe tener cuidado con la limpieza de este
producto. Aunque su acabado es extremadamente resistente, puede ser
dañado por abrasivos o pulimentos ásperos. Para limpiarla, simplemente frote
con un paño húmedo y séquela con una toalla suave.

Instructions de Nettoyage

Votre robinet Delta® a été conçu pour satisfaire à des exigences rigoureuses
de qualité et de rendement. Il vous donnera entière satisfaction pendant des
années pour autant qu’il soit bien entretenu. Nettoyez-le avec soin. Même
si son fini est extrêmement durable, il peut être abîmé par des produits
fortement abrasifs ou des produits de polissage. Pour le nettoyer, il vous
suffit de le frotter doucement avec un chiffon humide et le sécher à l’aide d’un
chiffon doux.

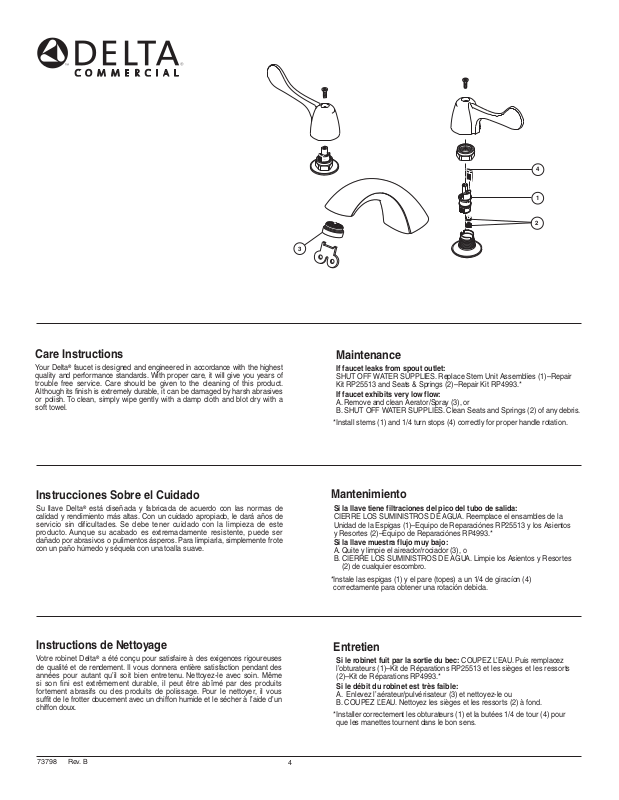

Maintenance

If faucet leaks from spout outlet:

SHUT OFF WATER SUPPLIES. Replace Stem Unit Assemblies (1)–Repair
Kit RP25513 and Seats & Springs (2)–Repair Kit RP4993.*

If faucet exhibits very low flow:

A. Remove and clean Aerator/Spray (3), or
B. SHUT OFF WATER SUPPLIES. Clean Seats and Springs (2) of any debris.

* Install stems (1) and 1/4 turn stops (4) correctly for proper handle rotation.

Mantenimiento

Si la llave tiene filtraciones del pico del tubo de salida:

CIERRE LOS SUMINISTROS DE AGUA. Reemplace el ensambles de la
Unidad de la Espigas (1)–Equipo de Reparaciónes RP25513 y los Asientos
y Resortes (2)–Equipo de Reparaciónes RP4993.*

Si la llave muestra flujo muy bajo:

A. Quite y limpie el aireador/rociador (3), o
B. CIERRE LOS SUMINISTROS DE AGUA. Limpie los Asientos y Resortes

(2) de cualquier escombro.

* Instale las espigas (1) y el pare (topes) a un 1/4 de giracíon (4)

correctamente para obtener una rotación debida.

Entretien

Si le robinet fuit par la sortie du bec: COUPEZ L’EAU. Puis remplacez

l’obturateurs (1)–Kit de Réparations RP25513 et les sièges et les ressorts
(2)–Kit de Réparations RP4993.*

Si le débit du robinet est très faible:

A. Enlevez l’aérateur/pulvérisateur (3) et nettoyez-le ou
B. COUPEZ L’EAU. Nettoyez les sièges et les ressorts (2) à fond.

* Installer correctement les obturateurs (1) et la butées 1/4 de tour (4) pour

que les manettes tournent dans le bon sens.

73798 Rev. B

4

73798

Models/Modelos/Modèles
3549LF-WFHDF
Series/Series/Seria

Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.

Delta HDF Limited Warranty

All parts of the Delta HDF faucet are warranted to the original consumer
purchaser to be free from defects in material and workmanship for a period of five (5)
years. This warranty is made to the original consumer purchaser and shall be effective
from date of purchase as shown on purchaser's receipt.

Delta will replace, FREE OF CHARGE, during the warranty period, any part which
proves defective in material and/or workmanship under normal installation, use and
service. Replacement parts can be obtained from your local dealer or distributor listed
in the telephone directory or by returning the part along with the purchaser's receipt to
our factory, TRANSPORTATION CHARGES PREPAID, at the address listed. THIS
WARRANTY IS THE ONLY EXPRESS WARRANTY MADE BY DELTA. ANY CLAIMS
MADE UNDER THIS WARRANTY MUST BE MADE DURING THE FIVE YEAR
PERIOD REFERRED TO ABOVE. ANY IMPLIED WARRANTIES, INCLUDING
THE IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A
PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO THE DURATION

Inquiries:
55 E. 111th Street, P.O. Box 40980, Indianapolis, Indiana USA 46280, [phone]

TWO HANDLE
WIDESPREAD FAUCETS

LLAVES DE DOS MANIJAS
EXTENDIDAS PARA LAVAMANOS

ROBINET À ENTRAXE LONG ET
À DEUX POIGNÉES

OF THIS WARRANTY. LABOR CHARGES AND/OR DAMAGE INCURRED IN
INSTALLATION, REPAIR OR REPLACEMENT AS WELL AS INCIDENTAL AND
CONSEQUENTIAL DAMAGES CONNECTED THEREWITH ARE EXCLUDED AND
WILL NOT BE PAID BY DELTA.

Some states do not allow limitations on how long an implied warranty lasts, or the
exclusion or limitation of incidental or consequential damages, so the above
limitations or exclusions may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights which
vary from state to state.

This warranty is void for any damage to this faucet due to misuse, abuse, neglect,
accident, improper installation, any use violative of instructions furnished by us or any
use of replacement parts other than genuine Delta parts.

© 2015 Masco Corporation of Indiana

Garantia Limitada de Delta HDF

Todas las piezas de la llave Delta HDF están garantizadas al dueño original de estar
libres de defectos en materiales y en la mano de obra por un período de cinco (5) años.
Esta garantía se hace al dueño original y será efectiva el día de la compra como se ve en
el recibo de compra.

Delta reemplazará, LIBRE DE CARGO, durante el período de la garantía, cualquier
pieza que resulte defectuosa en materiales y/o en la mano de obra bajo instalación, uso
y servicio normal. Las piezas de repuesto pueden ser obtenidas de su comerciante o
distribuidor local que se encuentran en la guía telefónica o si usted devuelve la pieza
con el recibo de compra a nuestra fabrica, Y LOS CARGOS DE TRANSPORTE
PAGADOS CON ANTELACION, a la dirección dada. ESTA GARANTIA ES LA UNICA
GARANTIA EXPRESA DE DELTA. CUALQUIER RECLAMO HECHO BAJO ESTA
GARANTIA TIENE QUE SER HECHO DURANTE EL PERIODO DE CINCO AÑOS A
QUE SE REFIERE ARRIBA. CUALQUIER GARANTIA IMPLICITA, INCLUYENDO LA
GARANTIA IMPLICITA DE COMERCIALIZACION O CONVENIENCIA PARA UN

Informes:
55 E. 111th Street, P.O. Box 40980 Indianapolis, Indiana USA 46280, [phone]

PROPOSITO PARTICULAR, SON LIMITADOS EN DURACION A LA DURACION DE
ESTA GARANTIA. LOS CARGOS PARA LA MANO DE OBRA Y/O DAÑOS
INCURRIDOS EN LA INSTALACION, REPARACION O REEMPLAZO, ASI COMO LOS
DAÑOS INCIDENTALES O CONSECUENTES CONECTADOS CON ELLOS SON
EXCLUIDOS Y NO SERAN PAGADOS POR DELTA.

Algunos estados no permiten limitaciones al tiempo que dura la garantía implícita, o la
exclusión o limitación de los daños incidentales o consecuentes, así que la
limitación o exclusión expresada arriba puede no ser aplicable a usted.

Esta garantía le da a usted derechos legales específicos y usted puede también tener
otros derechos que varían de estado a estado.

Esta garantía es nula por cualquier daño a esta llave que sea el resultado del mal uso,
abuso, negligencia, accidente, instalación impropia, cualquier uso en violación de las
instrucciones suministradas por nosotros o cualquier uso de piezas de repuesto que no
sean piezas genuinas Delta.

Garantie Limitée sur les Robinets Ultra-Robustes Delta de la Série HDF

Toutes les pièces des robinets ultra-robustes Delta de la série HDF sont protégées
contre les défectuosités du matériau et les vices de conception par une garantie qui
est consentie au premier acheteur pour une période de cinq (5) ans. Cette garantie
entre en vigueur à compter de la date d’achat indiquée sur le reçu de l’acheteur.

Pendant la période de garantie, Delta remplacera, SANS FRAIS, toute pièce
présentant une défectuosité du matériau et (ou) un vice de fabrication pour autant
que l’appareil ait été installé, utilisé et entretenu correctement. Pour obtenir des
pièces de rechange, veuillez communiquer avec le distributeur ou le concessionnaire
de votre région dont le nom figure dans l’annuaire téléphonique ou retourner la pièce
défectueuse accompagnée du reçu de l’acheteur à notre usine, PORT PAYÉ, à
l’adresse indiquée. LA PRÉSENTE GARANTIE EST LA SEULE GARANTIE
IMPLICITE OFFERTE PAR DELTA. TOUTE RÉCLAMATION EN VERTU DE CETTE
GARANTIE DOIT ÊTRE FAITE AU COURS DE LA PÉRIODE DE CINQ ANS
SUSMENTIONNÉE. TOUTE GARANTIE IMPLICITE, Y COMPRIS LA GARANTIE
IMPLICITE DE QUALITÉ MARCHANDE OU D’ADÉQUATION DU PRODUIT AVEC
UN USAGE PARTICULIER, EST LIMITÉE À LA DURÉE DE LA PRÉSENTE

Renseignements :
55 E. 111th Street, P.O. Box 40980 Indianapolis, Indiana USA 46280, [phone]

GARANTIE. LES FRAIS DE MAIN-D’OEUVRE ET (OU) LES DOMMAGES
PROVOQUÉS AU COURS DE L’INSTALLATION, DE LA RÉPARATION OU
DU REMPLACEMENT D’UN ÉLÉMENT AINSI QUE LES PERTES OU LES
DOMMAGES INDIRECTS EN RÉSULTANT NE SONT PAS COUVERTS PAR
CETTE GARANTIE.

Là où il est interdit de limiter la durée de la garantie implicite ou les responsabilités à
l’égard des dommages indirects, les exclusions et les limites susmentionnées ne
s’appliquent pas.

La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu
de résidence.

Les dommages résultant d’une mauvaise utilisation, d’une utilisation abusive, de la
négligence, d’un accident, d’une mauvaise installation, du non respect de nos
instructions ou de l’utilisation de pièces de rechange autres que des pièces d’origine
Delta ne sont pas couverts par la garantie.

© 2015 Masco Corporación de Indiana

© 2015 Division de Masco Indiana

www.deltafaucet.com

1

6/30/15 Rev. B

RP12490

Screws (Red/Blue)–Vandal Resistant
Tornillos (Rojo/Azul)–Resistente al Maltrato
Vis (Rouge/Bleu)–Inviolable

RP12491

Handles w/Screws
Manijas con Tornillos
Manettes avec Vis

RP31705
(1.5 GPM)
RP31705-1.2
(1.2 GPM)

Vandal Resistant Spray & Wrench
Rociador Resistente al Vandalismo y Llave
Aérateur à l’épreuve du vandalisme et Clé

RP26142

Spout Gasket
Empaque del Surtidor
Joint

RP6087

Nut & Washer
Tuerca y Arandela
Écrou et Rondelle

1. Apply plumber tape to male threads on hoses.

2. Properly align base on end valves. Slide hot and cold end valves with

gaskets through sink. NOTE: Hot side end valve is labeled.

3. Pass washer then nut over copper tube. Slip hose up through nut and

washer and screw into end valve.

4. Tighten hose (from above sink).

1. Aplique cinta plomero‚ a las roscas machos en las mangueras.

2. Alinee correctamente la base en las válvulas finales. Deslice las

válvulas finales caliente y fría con los empaques a través del
lavamanos/fregadero. NOTA: La válvula del lado caliente está marcada.

3. Pase la arandela y luego la tuerca sobre el tubo de cobre. Deslice la

manguera hacia arriba a través de la tuerca y la arandela y atornille
dentro de la válvula final.

4. Apriete la manguera (desde la parte de arriba del lavamanos/fregadero).

1. Appliquez du ruban de plomberie sur le filetage du raccord mâle des tuyaux.

2. Positionnez la base correctement sur les soupapes. Introduisez les

soupapes d’eau chaude et d’eau froide dans l’évier avec leur joint.
NOTE - La soupape d’eau chaude est identifiée.

3. Sur le tube en cuivre, passez la rondelle, puis l’écrou. Introduisez le

tuyau souple dans l’écrou et la rondelle, puis vissez le raccord dans
la soupape.

4. Serrez le raccord du tuyau (par le dessus de l’évier).

5. Secure end valve with nut and washer. Repeat steps 3, 4 and 5 for

remaining end valve. NOTE: Copper tubes install away from spout.

6. Install the spout, (base, if required) and gasket. Secure with washer

and nut. NOTE: If sink is uneven, use silicone under the gasket.

7. Loop hoses and attach to tee. Use two wrenches to tighten nuts to

avoid damaging tee.

8. If you are installing a model with a grid strainer refer to page 3 for

installation instructions.

5. Asegure la válvula final con la tuerca y la arandela. Repita los

pasos 3, 4, y 5 en la válvula final que falta. NOTA: Los tubos de
cobre se instalan en sentido opuesto del tubo de salida.

6. Instale el tubo de salida, (base, si es requerido) y el empaque.

Asegure con la arandela y la tuerca. NOTA: Si el lavamanos/
fregadero está desnivelado use silicón debajo del empaque.

7. Enlace las mangueras y conecte a la T. Use dos llave de tuercas

para apretar las tuercas y evitar dañar la T.

8. Para instalar el colador de rejilla refiérase a la página 3 de las

instrucciones para instalación.

5. Immobilisez la soupape à l’aide de l’écrou et de la rondelle. Montez

l’autre soupape conformément aux instructions des étapes 3, 4 et 5.
NOTE - Les tubes de cuivre doivent être à l’écart du bec.

6. Installez le bec (la base si elle nécessaire) et le joint. Immobilisez le

bec à l’aide de la rondelle et de l’écrou. NOTE - Si la surface de
l’évier est inégale, appliquez du composé à la silicone sous le joint.

7. Bouclez les tuyaux souples et branchez-les au raccord en T.

Utilisez deux clés pour serrer les écrous afin de ne pas abîmer le
raccord en T.

8. Pour installer le renvoi, consultez les instructions d’installation à

la page 3.

73798 Rev. B

2

RP73641

End Valve Assembly–WF (with fitting)
Ensamble de la Válvula Final (Extrema)–
WF (con accessorio)
Embase avec Joint Soupape–
WF (avec raccord)

RP6060

Bonnet Nuts
Bonetes/Capuchones
Chapeaux Filetés

RP24097

1/4 Turn Stop
Tope a un 1/4 de Giración
Butée 1/4 de Tour

RP25513

Stem Unit Assembly & 1/4 Turn Stop
Ensamble de la Unidad del Vástago y
Parada (Tope) a un 1/4 de Rotación
Obturateur et Butée 1/4 de Tour

RP4993

Seats & Springs
Asientos y Resortes
Sièges et Ressorts

RP10965

Base w/Gasket
Base con Empaque
Embase avec Joint

RP6052

Gasket
Empaque
Joint

RP11887

Flexible Hose
Manguera flexible
Tuyau souple

RP9519

Nuts and Washers
Tuercas y Arandelas
Écrous et Rondelle

RP5861

Coupling Nuts
Tuercas de Acoplamiento
Écrous de Raccordement

9. MAKE CONNECTIONS TO WATER LINES.
Use 1/2" I.P.S. faucet connections, or use the enclosed

coupling nuts with 3/8" O.D. ball-nose risers. Do not overtighten.

10. Remove aerator/spray and turn faucet handles all the

way on. Turn on hot and cold water supplies and flush
water lines for one minute.

Important: This flushes away any debris that could

cause damage to internal parts.

RP6346 Complete Grid Strainer Assembly
Ensamble Completo del Colador con Rejilla
Crépine Complète

Grid Flange
Pestaña/Reborde
Bride de Crépine

RP6142

Gasket
Empaque
Joint

RP6140

Nut & Washer
Tuerca y Arandela/Roldana
Écrou et Rondelle

Tailpiece
Tubo de Cola
Raccord de Vidange Droit

Grid Strainer Installation

1. Remove grid flange. Screw nut and washer down as far as possible.

Push gasket down to nut and washer.

2. Remove tailpiece and apply plumber tape to threads. Replace tailpiece.

3. Apply silicone sealant to underside of grid flange. Insert grid strainer

assembly up through bottom of lavatory. Screw grid flange back on and
secure.

4. Pull grid strainer straight down into drain hole and secure gasket nut and

washer. DO NOT TURN GRID STRAINER WHILE TIGHTENING NUT OR
SEALANT MAY NOT SEAL DRAIN. REMOVE EXCESS SEALANT.

9. HAGA LAS CONEXIONES A LAS LÍNEAS DE AGUA.
Use conexiones de llave I.P.S. de 1/2", o use las tuercas

de
acoplamiento incluídas con los tubos montantes bola­nariz de D.E. de 3/8". No apriete demasiado.

10. Quite el aireador/rociador y gire las manijas de la llave

completamente abierta. Abra los suministros de agua
caliente y fría y deje correr el agua por las líneas por
un minuto.

Importante: Esto limpia cualquier escombro que

puediera causar daño a las partes internas.

9. RACCORDEZ LE ROBINET AUX CONDUITES
D’ARRIVÉE D’EAU. Utilisez des raccords de robinetterie

1/2 po IPS ou les écrous d’accouplement fournis et des
tubes-raccords à extrémité sphérique 3/8 po d.e. Prenez
garde de trop serrer.

10. Retirez l’aérateur-pulvérisateur et ouvrez le robinet à fond

(eau chaude et eau froide). Rétablissez l’alimentation en
eau chaude et en eau froide, puis laissez l’eau s’écouler
pendant une minute.

Important - Cette procédure vise à évacuer les saletés

qui pourraient abîmer les éléments internes du robinet.

Instalación para la Rejilla Coladora (Filtro)

1. Quite la pestaña/reborde. Atornille la tuerca y la arandela lo más

que pueda. Empuje el empaque hacia la tuerca y la arandela.

2. Quite la pieza de cola y aplíque cinta plomero a las roscas. Coloque la

pieza de cola de nuevo.

3. Aplique sellador de silicón a la parte interior de la pestaña de la
rejilla. Introduzca el ensamble de la rejilla coladora a través de la parte
de abajo del lavamanos. Atornile la pestaña de la rejilla de nuevo y
asegúrela.

4. Hale la rejilla directamente hacia abajo hasta llegar dentro del hoyo de
desagüe y asegúre el empaque, la tuerca y la arandela. NO
GIRE LA REJILLA COLADORA MIENTRAS APRIETA LA
TUERCA O EL MASTIQUE NO SELLARA EL DESAGÜE. QUITE EL
EXCESO DE MASTIQUE.

Installation du renvoi

1. Retirez la collerette du renvoi. Vissez l’écrou contre la rondelle pour

abaisser ces deux éléments autant que possible. Placez le joint
contre la rondelle et l’écrou.

2. Retirez le raccord de vidange et appliquez du ruban de plomberie sur les
filets. Remettez ensuite le raccord en place.

3. Appliquez du composé d’étanchéité à la silicone contre le dessous de la
collerette. Introduisez le renvoi par le dessous du lavabo. Vissez la
collerette sur le renvoi pour la caler.

4.

Abaisser le renvoi dans le trou de vidange du lavabo et fixez-le en serrant

l’écrou contre la rondelle et le joint. EMPÊCHEZ LE RENVOI DE
TOURNER PENDANT QUE VOUS SERREZ L’ÉCROU POUR NE PAS
COMPROMETTRE L’EFFICACITÉ DU COMPOSÉ D’ÉTANCHÉITÉ.
ENLEVEZ L’EXCÈS DE COMPOSÉ D’ÉTANCHÉITÉ.

3

73798 Rev. B
