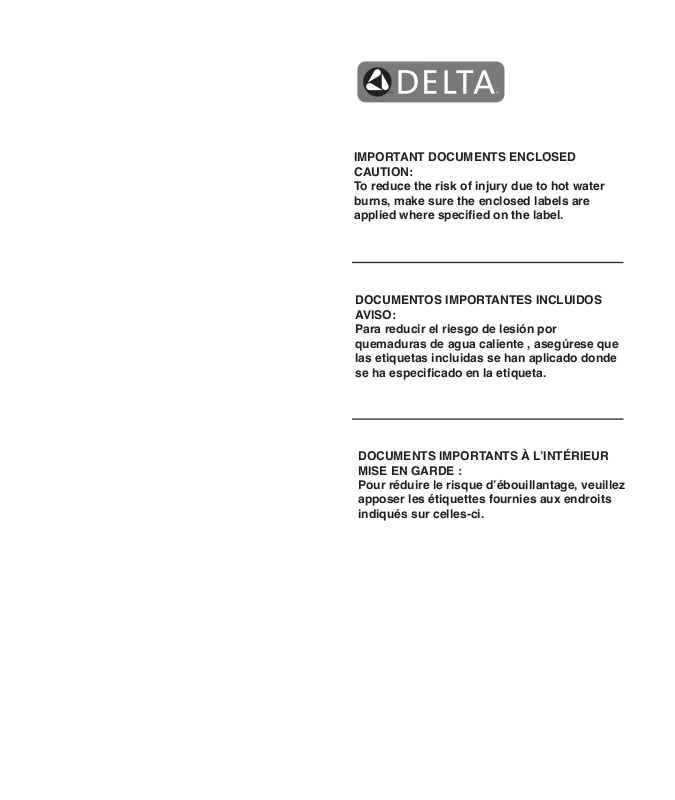

Delta DLT6654 Installation Instructions

IMPORTANT DOCUMENTS ENCLOSED CAUTION: To reduce the risk of injury due to hot water burns, make sure the enclosed labels are

applied where specied on the label.

DOCUMENTOS IMPORTANTES INCLUIDOS AVISO: Para reducir el riesgo de lesión por quemaduras de agua caliente , asegúrese que las etiquetas incluidas se han aplicado donde

se ha especicado en la etiqueta.

DOCUMENTS IMPORTANTS À L’INTÉRIEUR

MISE EN GARDE :

Pour réduire le risque d’ébouillantage, veuillez

apposer les étiquettes fournies aux endroits

indiqués sur celles-ci.

NOTICE TO INSTALLER: Place this label on the water heater

next to the temperature adjustment knob.

These series of tub/shower valves do not adjust automatically for changes in temperature at the hot water heater or inlet.

hot water heater or inlet is changed, the setting on these valves

Failure to re-adjust the valve may result in hot water burns or extreme

manually!

cold resulting from variations in line pressure (such as when a dishwasher or washing machine is in use while you are taking a shower). After installation, verify that the rotational limit stop (13/14/17 series) or temperature knob (17T series) on the valve is set so that changes in line pressure or temperature do not result in uncomfortable water temperature changes.

inlet is changed after installation of the valve, the setting of the rotational limit

stop or temperature knob also must be changed!

sheet for instructions on how to make this setting, or call us at 1-800-345-DELTA.

AVISO AL INSTALADOR: Coloque esta etiqueta en el calentador de agua al lado

de la perilla para el ajuste de temperatura.

Esta serie de válvulas para bañeras/regaderas no se ajustan automáticamente a los cambios de temperatura en el calentador de agua o en el agua de entrada.

el ajuste de la temperatura del calentador de agua o la temperatura del agua que entra cambia

¡El ajuste de estas válvulas se debe hacer manualmente!

la válvula puede resultar en quemaduras por agua caliente o temperaturas de agua extremadamente frías resultando en variaciones de presión y temperatura (como cuando el fregador de platos o la lavadora están funcionando mientras que se baña). Después

de la instalación, verique que el control o tope del límite rotacional (series 13/14/17) o

la perilla del control de temperatura (series 17T ) en la válvula está ajustada para que los cambios de presión y de temperatura en la línea no resulten en cambios incómodos de temperatura del agua.

la entrada de agua se cambia después de la instalación de la válvula, el ajuste del

tope del límite rotacional o la perilla de ajuste ¡también se debe cambiar!

con su hoja de instrucciones de instalación para saber como se ajusta o cambia el ajuste, o llámenos al 1-800-345-DELTA.

AVIS À L’INSTALLATEUR: Fixez cette étiquette sur le chauffe-eau près du bouton de réglage de température.

La soupape de robinet de baignoire ou de douche de cette série ne se règle pas automatiquement en fonction des changements de température de l’eau chaude au chauffe-eau ou de l’eau d’alimentation.

température du chauffe-eau ou de la température de l’eau d’alimentation, le réglage

de cette soupape doit

pas modifié, le robinet pourra permettre l’écoulement d’eau très chaude susceptible de causer l’ébouillantage ou d’eau très froide, sous l’effet des variations de pression et de température dans la tuyauterie d’alimentation (lorsque la douche est utilisée en même temps que le lave-vaisselle ou la machine à laver, par exemple). Après l’

installation, assurez-vous que la butée de température maximale (séries 13/14/17) ou le bouton de température (séries 17T) sur la soupape est réglé de manière que

les fluctuations de pression et de température dans la tuyauterie d’alimentation n’ entraînent pas de changements de température de l’eau inconfortables.

modication du réglage de température du chauffe-eau ou de la température de l’eau d’alimentation après l’installation de la soupape, le réglage de la butée de température maximale ou du bouton de température doit être modié!

le bouton de température, consultez la feuille d’instructions d’installation ou appelez-

nous au 1-800-345-DELTA.

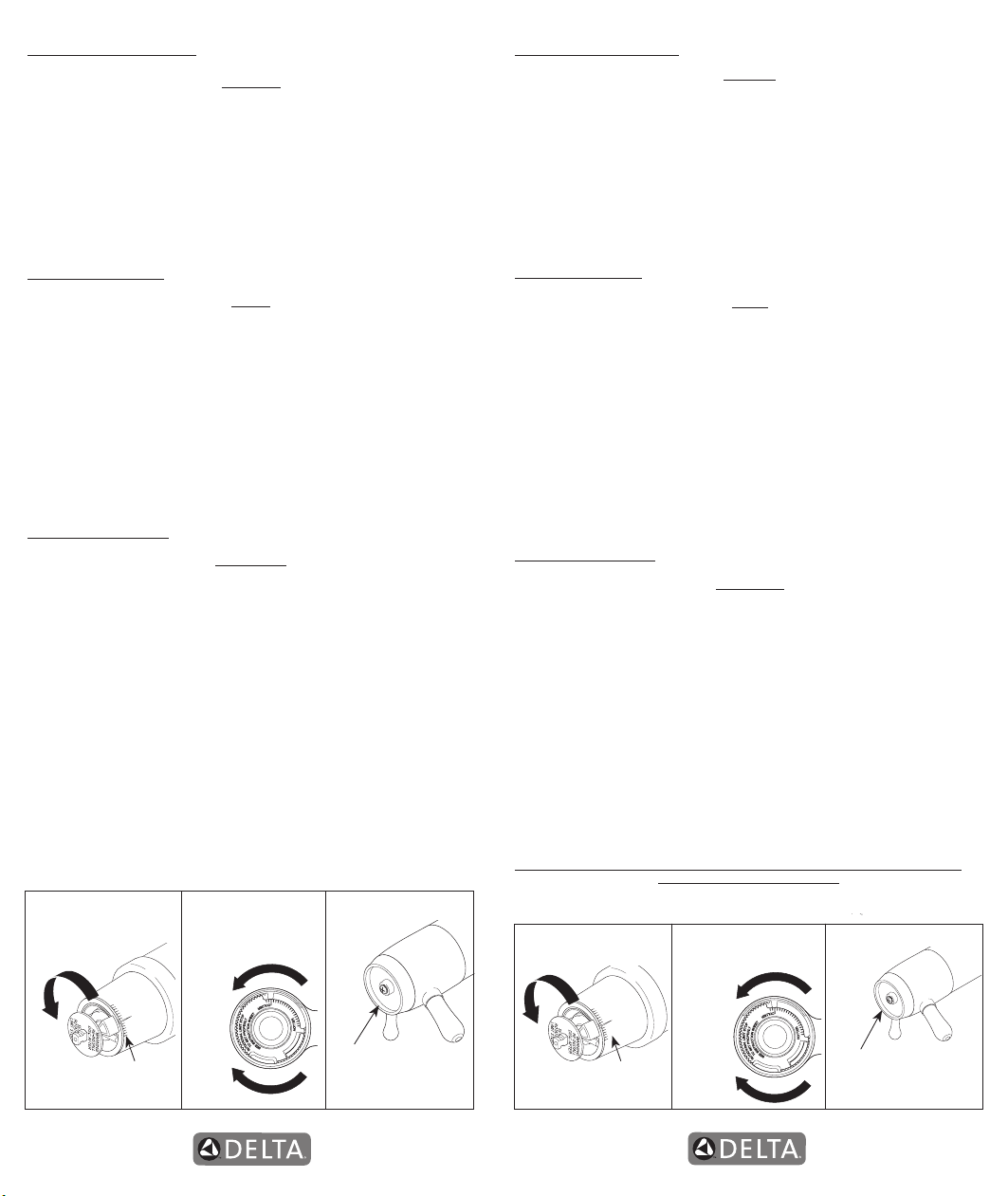

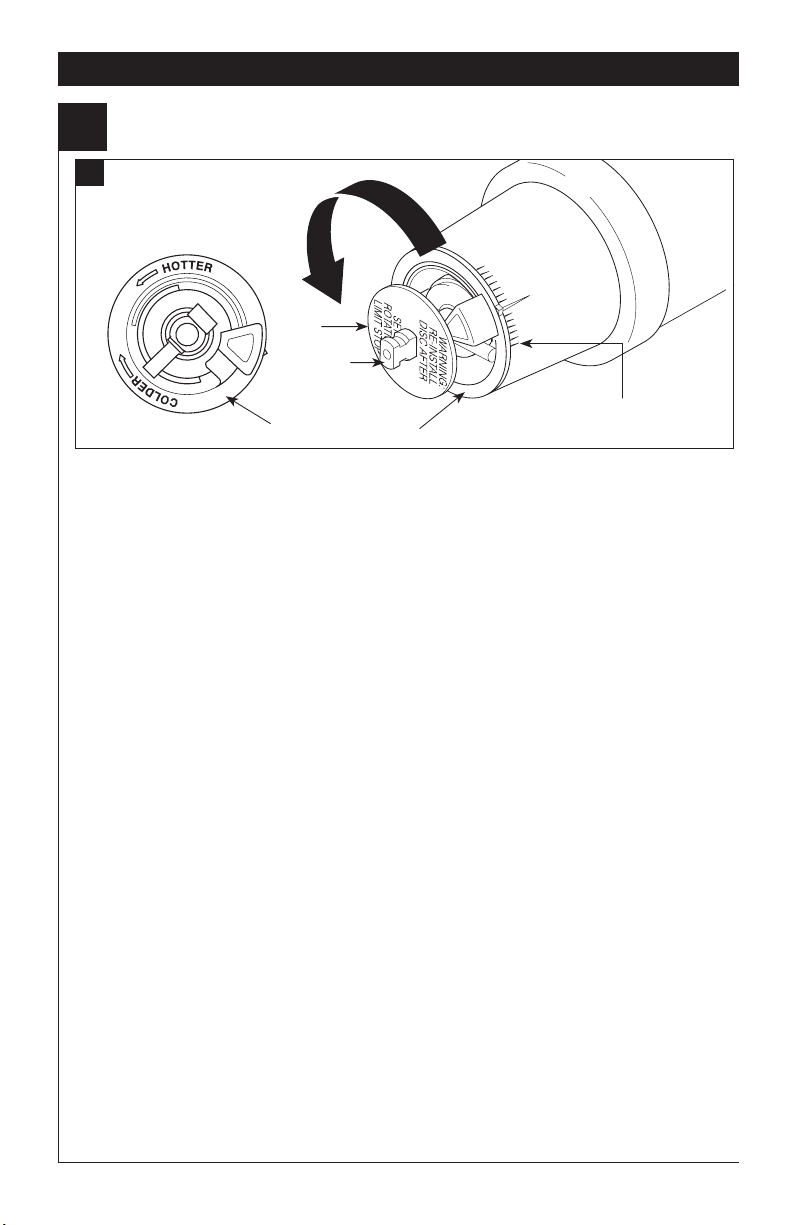

Rotational Limit Stop is

located behind the disc.

Si el ajuste de la temperatura del calentador de agua o de

être modié manuellement!

13 / 14 Series

Hotter Más Caliente Plus Chaud

1st Position Primera Posición 1ère Position

WARNING:

If the temperature setting of the

must be adjusted

If the temperature setting of the hot water heater or

Consult the installation instruction

AVISO:

El no reajustar

Consulte

ATTENTION :

En cas de modification du réglage de

Si le réglage de la soupape n’est

En cas de

Pour régler

Hotter Más Caliente Plus Chaud

Colder Más Fría Plus Froid

17 Series

17T Series

Temperature Knob Pomo para el ajuste de temperatura Bouton de Température

NOTICE TO INSTALLER: Place this label close to the valve where the owner will see it, such as inside the door of a cabinet or vanity.

Water temperature changes due to seasonal or other inlet variations, such as changing the setting on the hot water heater may require adjustment of the rotational limit stop (13/14/17 Series) or temperature knob (17T Series) on your tub/shower valve to ensure a safe maximum temperature. These valve series do not automatically adjust for inlet temperature changes. If changes occur and you are not sure how to make the necessary rotational limit stop or temperature knob adjustments, please consult the installation instruction sheet provided with this valve or call 1-800-345-DELTA. These valve series are designed to minimize the effects of outlet water temperature changes due to inlet pressure changes, commonly caused by dishwashers, washing machines, toilets and the like.

They may not provide protection from hot water burns when there is a failure of

other temperature controlling devices elsewhere in the plumbing system.

necessary adjustments please fill in the information below. This valve/system has been set by the person listed below to ensure a safe maximum temperature. Any change in the setting may raise the discharge temperature above the limit considered safe and could lead to hot water burns. If this label has not been completed, you should verify that the rotational limit stop or temperature knob has been properly adjusted to suit your individual installation. The installation instruction sheet supplied with the valve provides information on how to make this setting.

AVISO AL INSTALADOR: Coloque esta etiqueta cerca de la válvula donde el propietario la pueda ver, tal como dentro de la puerta del gabinete o el tocador.

Los cambios de temperatura del agua por variaciones estacionales u otras variaciones en el agua de entrada, como el cambio por el ajuste en el calentador de agua, puede requerir el ajuste del tope del límite rotacional (Series 13/14/17) o ajuste de la perilla para el control de la temperatura (Series 17T) de la válvula de su unidad bañera/regadera para asegurar una temperatura máxima segura. Esta serie de válvulas no se ajusta automáticamente para los cambios de temperatura del agua de entrada. Si cambios ocurren y usted no está seguro como hacer los ajustes necesarios con la perilla para controlar la temperatura, por favor consulte la hoja de instrucciones de instalación proporcionada con esta válvula o llámenos al 1-800-345-DELTA. Las válvulas de esta serie están diseñadas para minimizar los efectos por cambios de temperatura en el agua de entrada por cambios en la presión del agua, comúnmente causados por el uso simultáneo de fregadoras de platos, lavadoras, inodoros y aparatos similares.

protección de quemaduras por el agua caliente cuando hay una falla de otros mecanismos que controlan la temperatura del agua en otro sitio del sistema de plomería.

hacer los ajustes necesarios, por favor escriba la información suministrada a continuación. Esta válvula/sistema ha sido ajustada por la persona indicada a continuación para ayudar a asegurar una temperatura máxima segura. Cualquier cambio al ajuste puede aumentar la temperatura del agua de descarga sobre el límite considerado seguro y puede resultar en quemaduras por agua

caliente. Si esta etiqueta no se ha llenado, debe vericar si el control o tope del límite rotacional o

la perilla que controla la temperatura han sido correctamente ajustadas al gusto de su instalación individual. La hoja de instrucciones de instalación proporcionada con las válvulas le suministra información sobre como hacer este ajuste.

AVIS À L’INSTALLATEUR: Fixez cette étiquette près du robinet, à la vue à l’intérieur du propriétaire, de la porte du meuble ou de la coiffeuse, par exemple.

Les modifications de la température de l’eau attribuables au changement de saison ou à d’autres

facteurs, comme la modification du réglage du chauffe-eau, peuvent nécessiter un réglage de la butée de température maximale (séries 13/14/17) ou du bouton de température (séries 17T) de la soupape de votre robinet pour baignoire et de douche. La soupape de robinet de ces séries ne se

règle pas automatiquement en fonction des changements de température de l’eau chaude de l’eau d’alimentation. En cas de modification de la température de l’eau d’alimentation, si vous ne savez

pas comment régler la butée de température maximale ou le bouton de température, veuillez consulter

le feuillet d’instructions d’installation fourni avec la soupape ou appeler au 1-800-345-DELTA. La soupape de cette série est conçue pour limiter la variation de la température de l’eau pouvant résulter des uctuations de température et de pression dans la tuyauterie d’alimentation. Ces uctuations

sont habituellement causées par une utilisation simultanée du lave-vaisselle, de la machine

à laver, d’un cabinet d’aisances ou d’un autre appareil qui consomme de l’eau.

ne pas protéger l’utilisateur contre l’ébouillantage en cas de défectuosité d’un autre dispositif de régulation de la température de l’eau situé ailleurs dans la tuyauterie.

effectué les réglages nécessaires, veuillez inscrire l’information requise ci-dessous. Cet appareil

de robinetterie a été réglé par la personne dont le nom figure ci-dessous pour que la température

maximale de l’eau soit sans danger. Toute modification du réglage peut occasionner une élévation de la température de l’eau à la sortie du robinet et l’eau qui s’écoulera pourra être suffisamment chaude pour causer l’ébouillantage. Si la présente étiquette n’a pas été remplie, assurez-vous

que la butée de température maximale ou le bouton de température a bien été réglé en fonction

des caractéristiques de votre installation. La marche à suivre pour faire le réglage figure dans les instructions d’installation fournies avec la soupape.

TO BE FILLED OUT BY THE INSTALLER / PARA SER LLENADO POR EL INSTALADOR /

BY/POR/PAR _______________ COMPANY/COMPANIA/COMPAGNIE ________________

DATE/FECHA/LE ___________ PHONE/TELÉFONO/TELÉPHONE ____________________

Rotational Limit Stop is

located behind the disc.

13 / 14 Series

Hotter Más Caliente

1st Position

Plus

Primera Posición

Chaud

1ère Position

A REMPLIR PAR L’INSTALLATEUR:

Hotter Más Caliente Plus Chaud

Colder Más Fría Plus Froid

WARNING

AVISO:

ATTENTION :

17 Series

After making the

Estas pueden no proporcionar

Después de

La soupape peut

Après avoir

17T Series

Temperature Knob Pomo para el ajuste de temperatura Bouton de Température

MultiChoice® Valve Trim Installation Instructions

Owners Manual

ASME A112.18.1 / CSA B125.1

ASSE 1016 (Type -P- or -T-)

Write purchased model number here.

13/14 Series

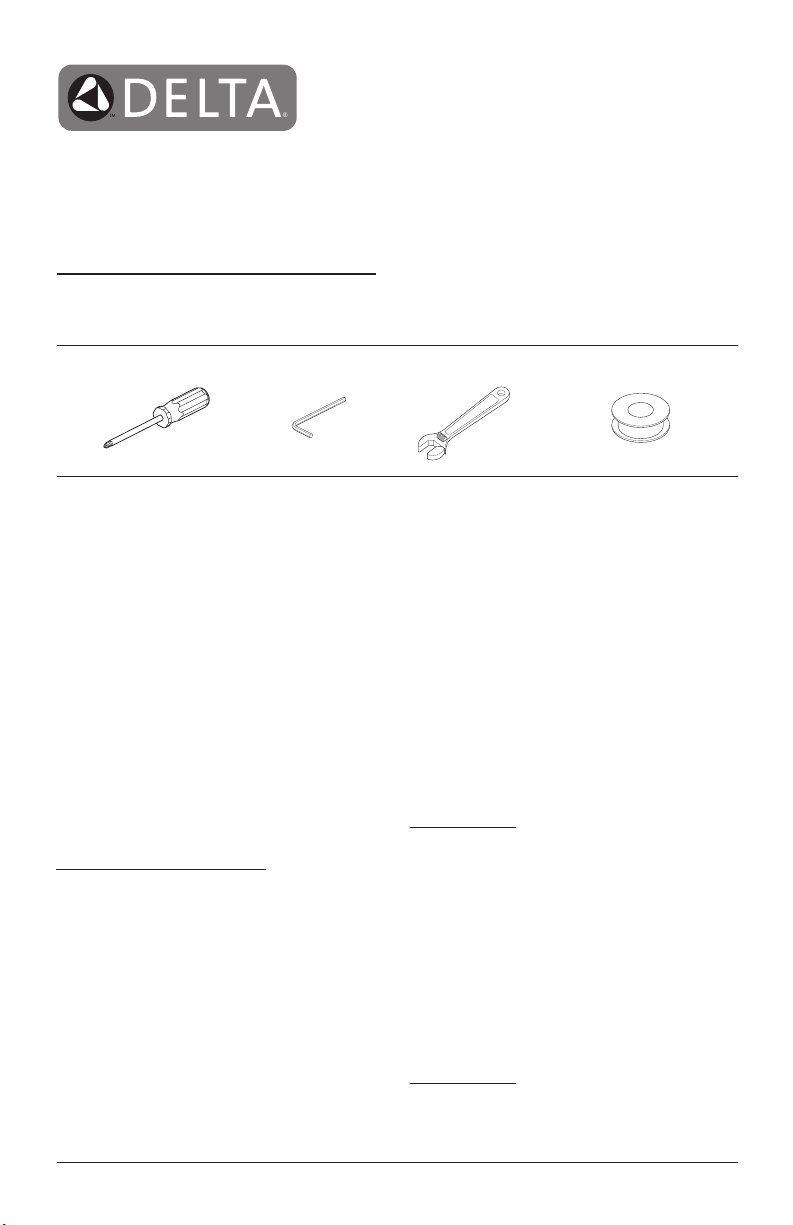

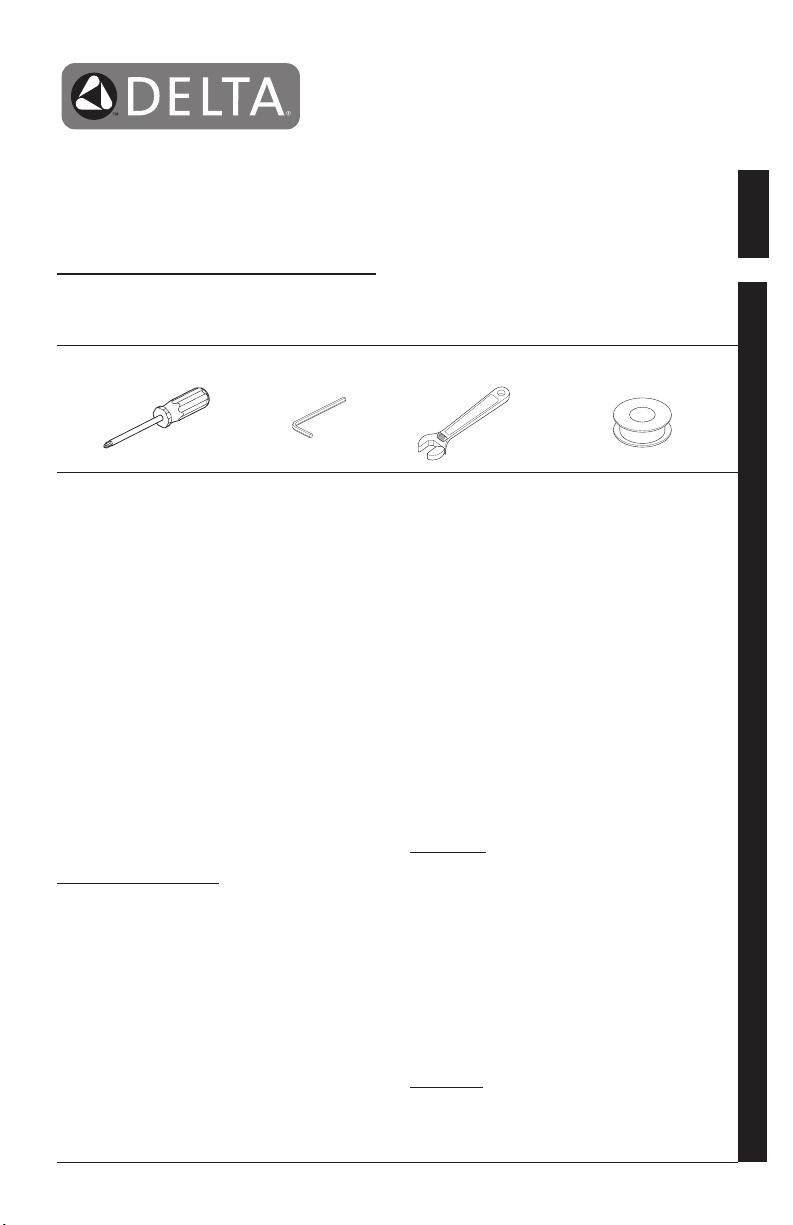

You May Need

Table of Contents:

Warranties ............................................................................... Page 2

Installation Instructions ........................................................... Pages 3 - 8

Clean and care......................................................................... Page 9

Maintenance ............................................................................ Page 9

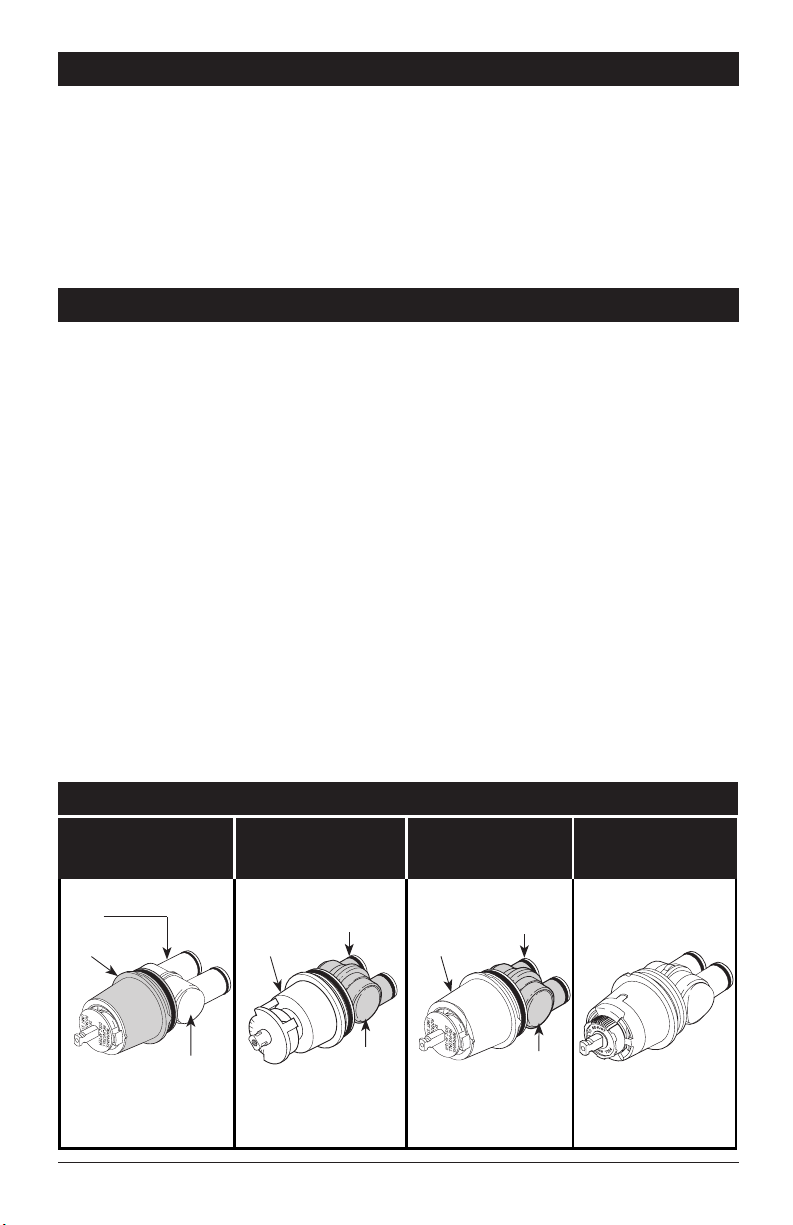

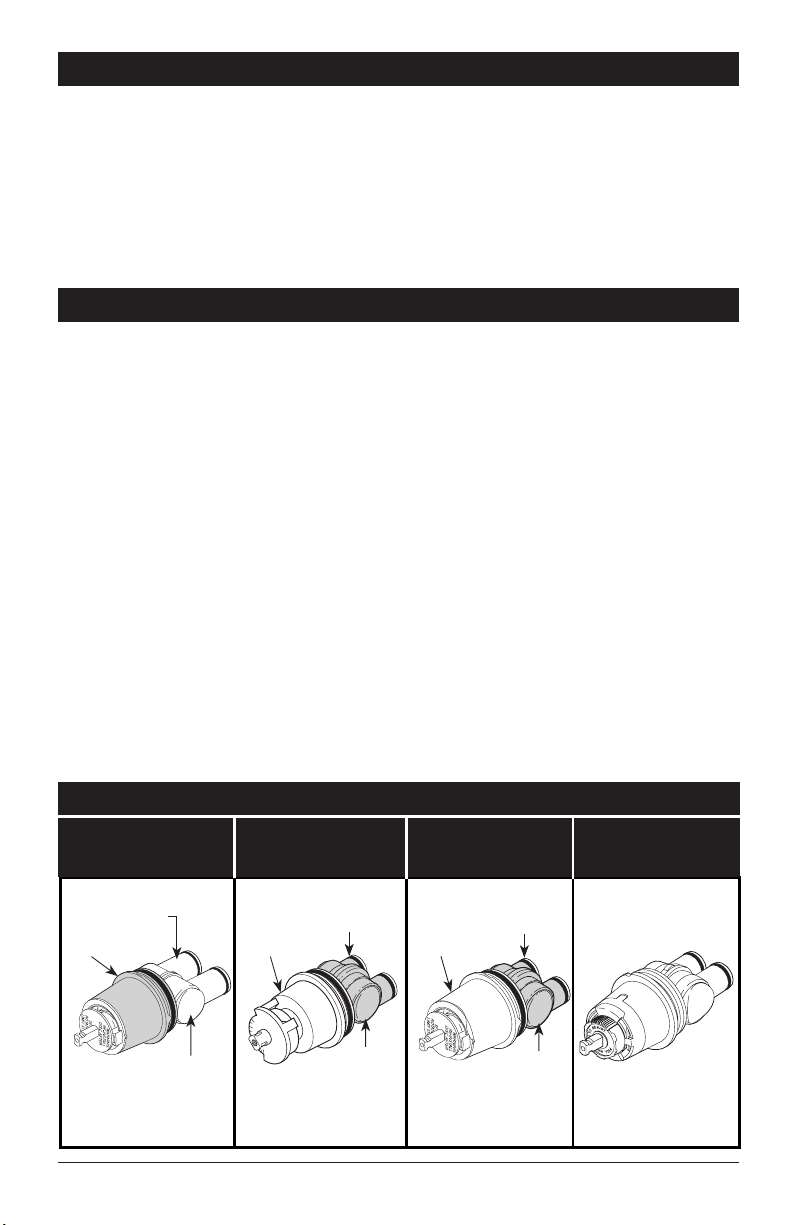

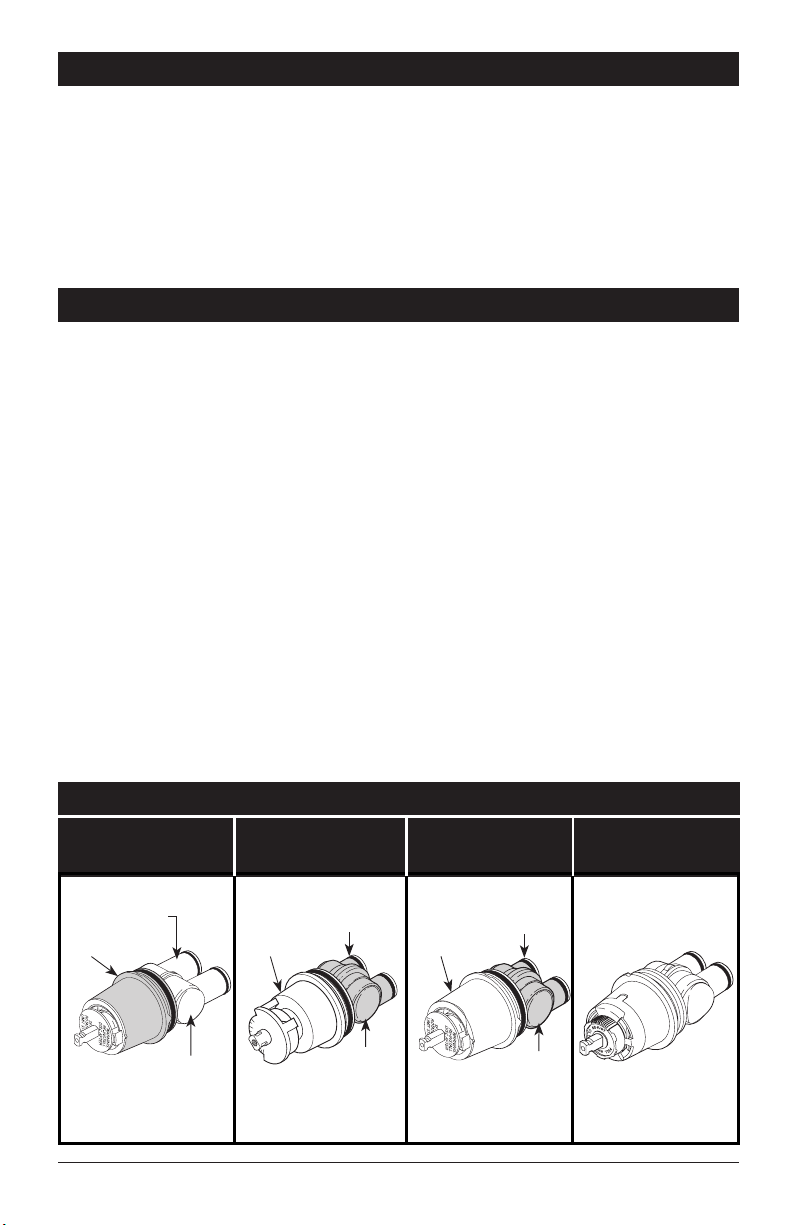

Cartridge Summary Reference Sheet ..................................... Page 9

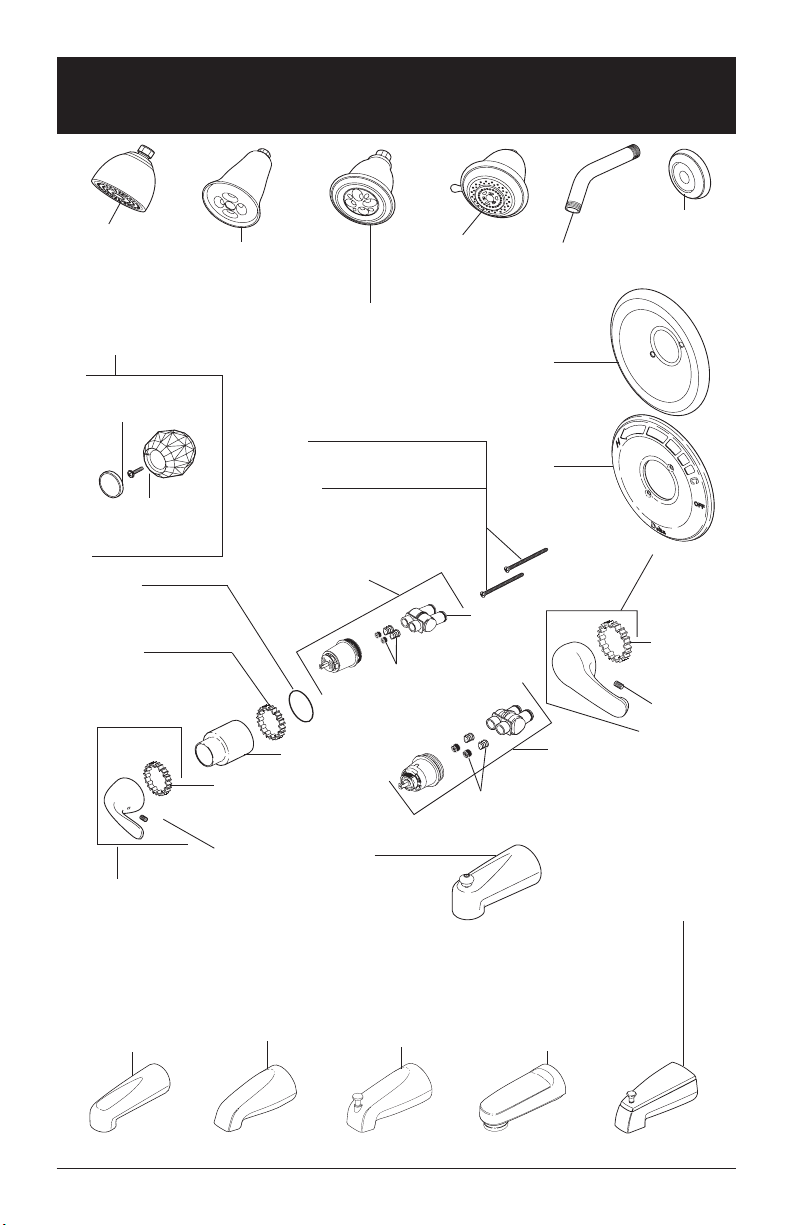

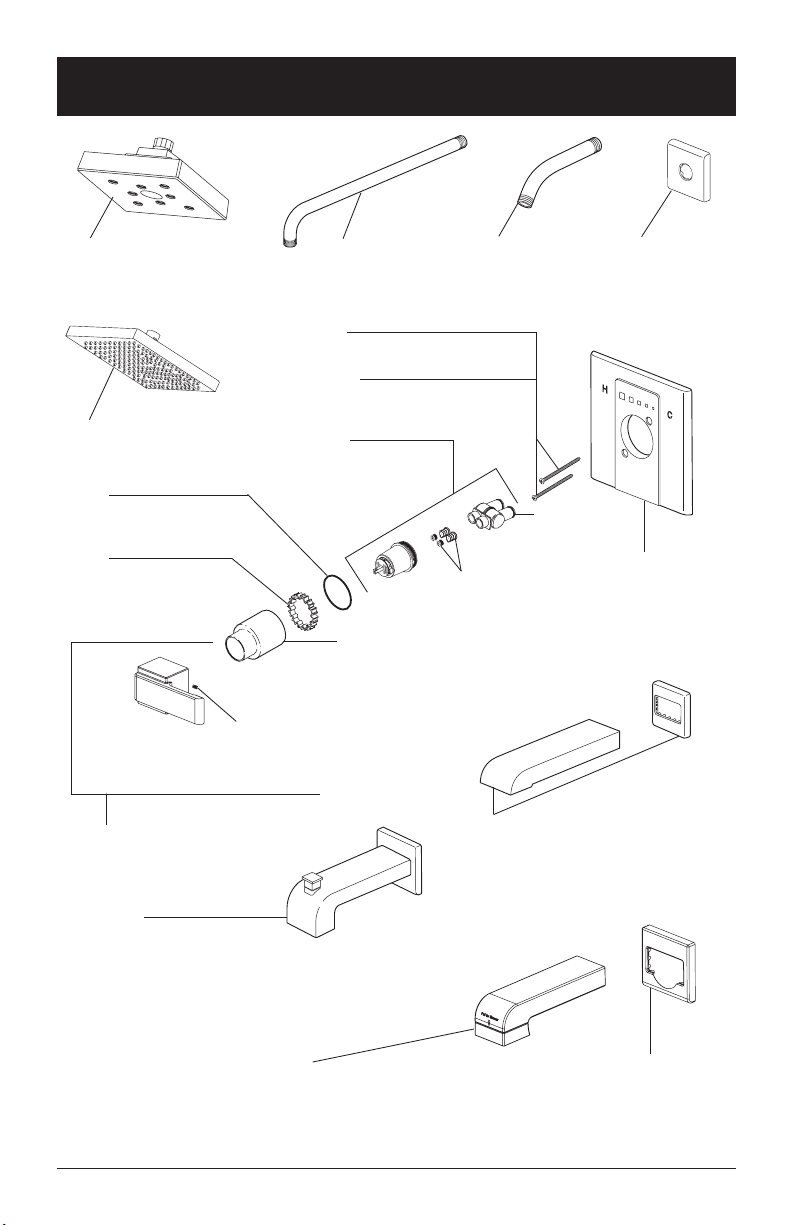

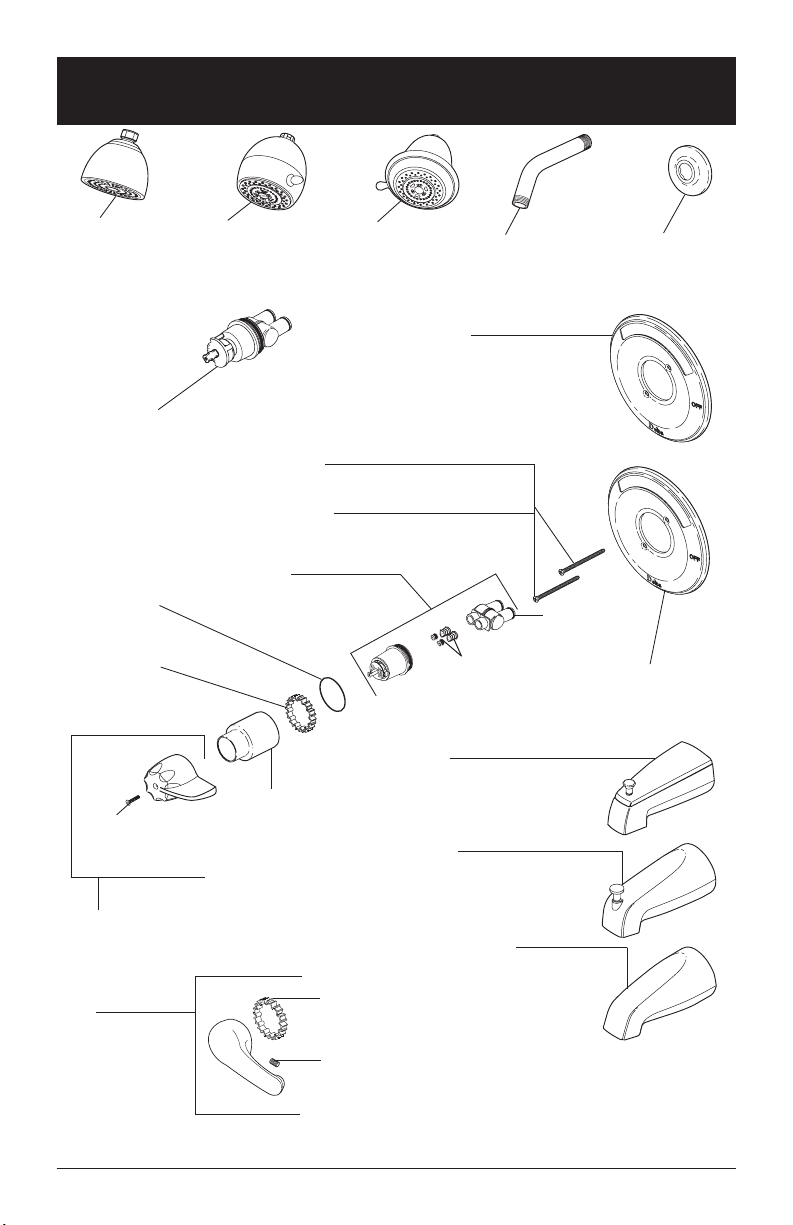

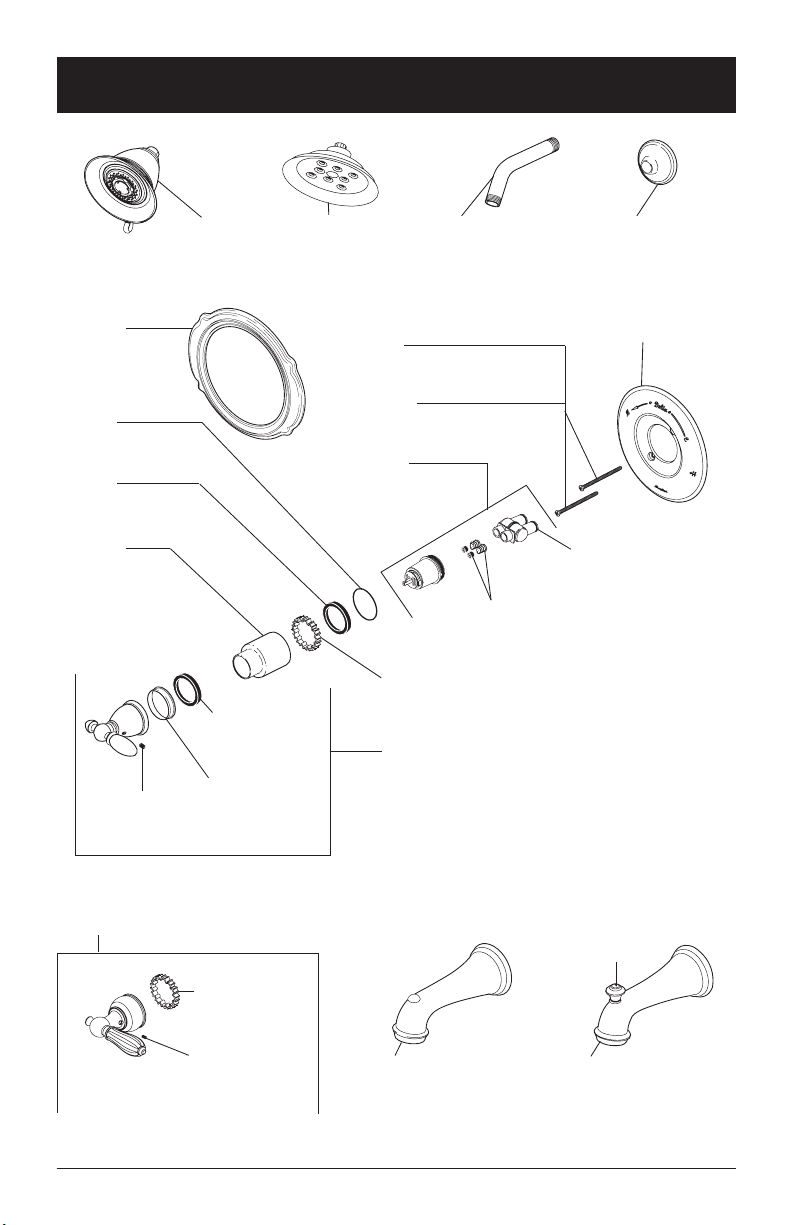

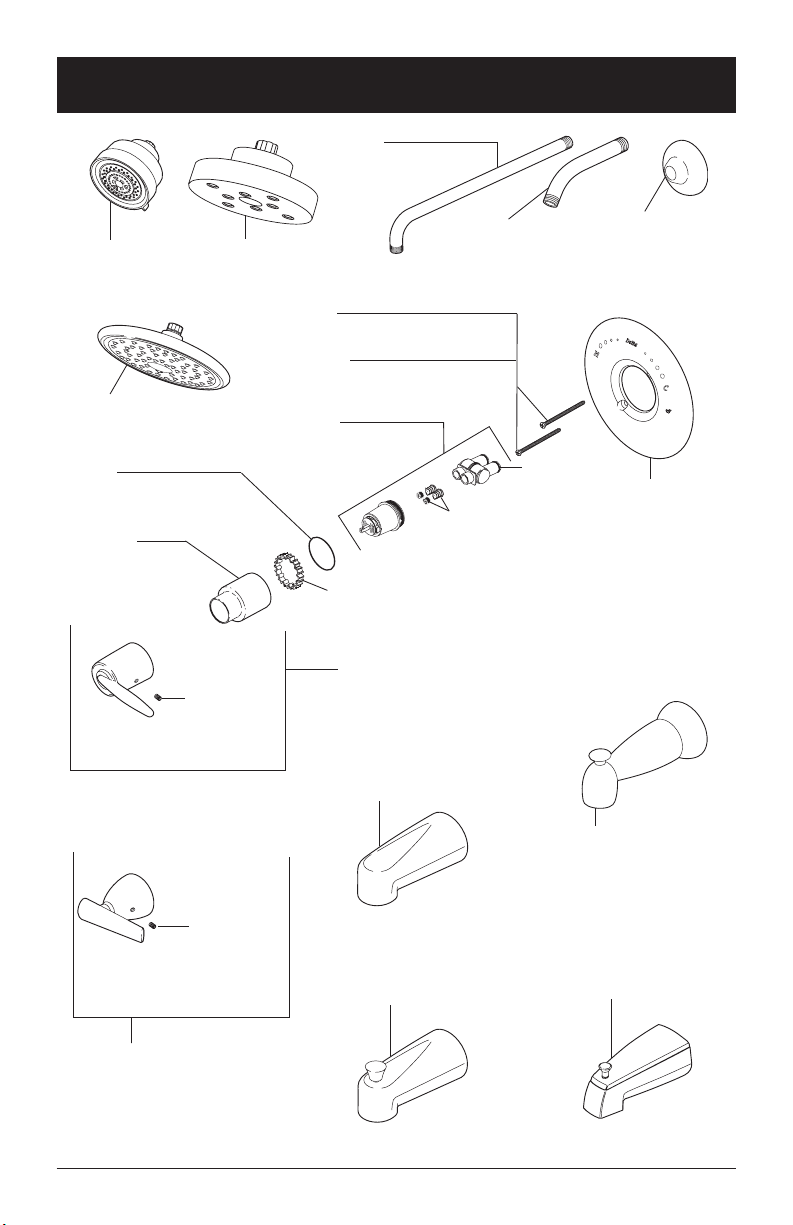

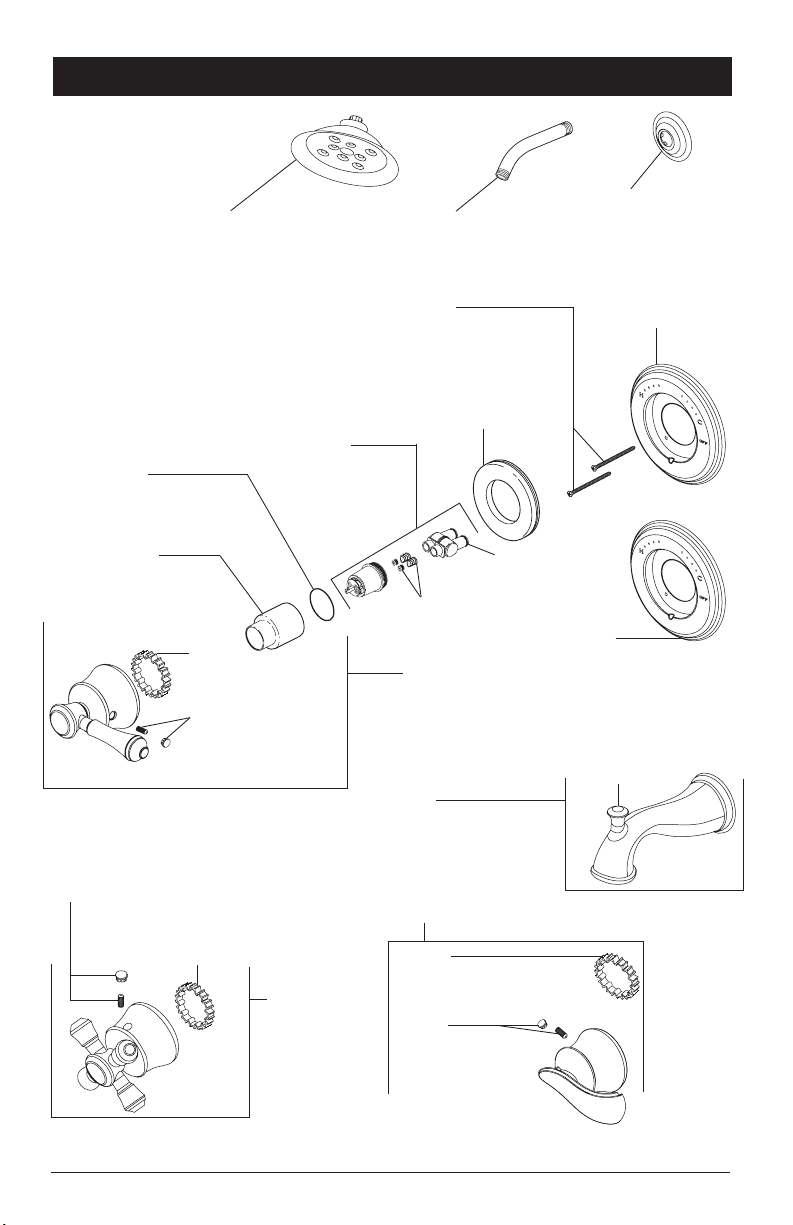

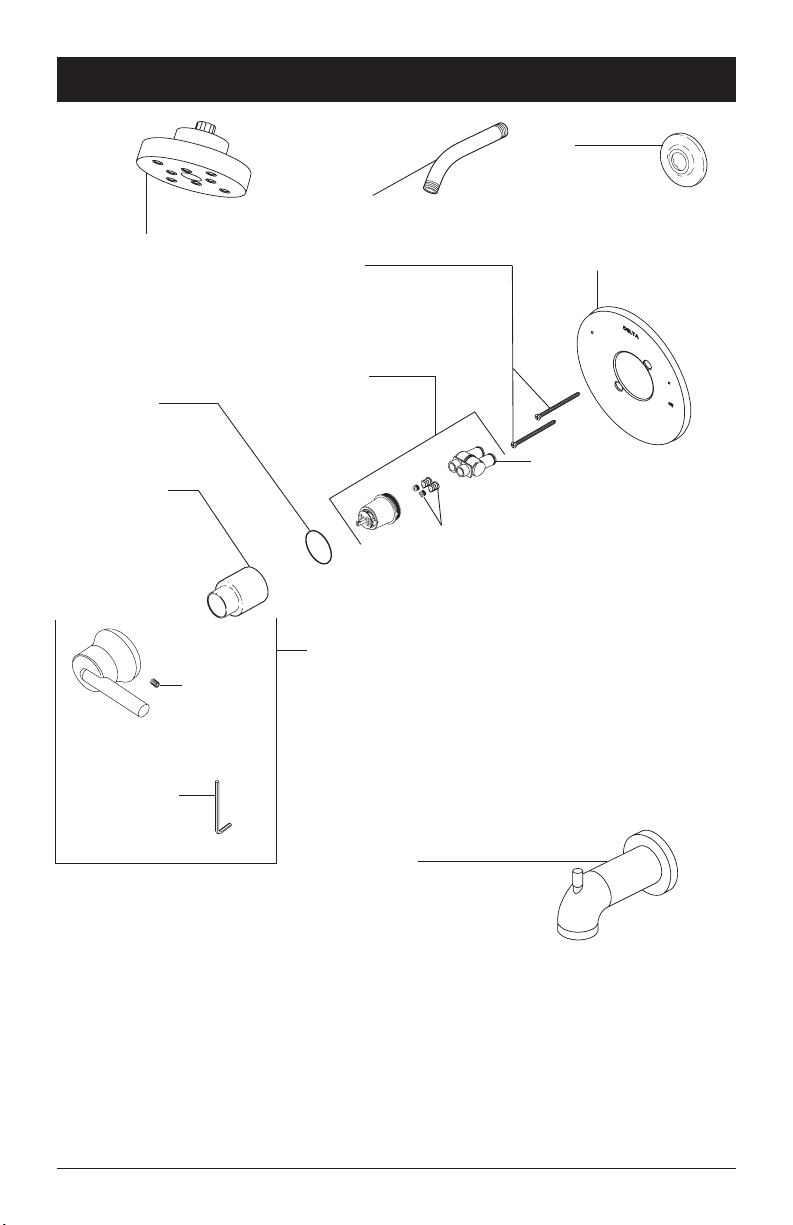

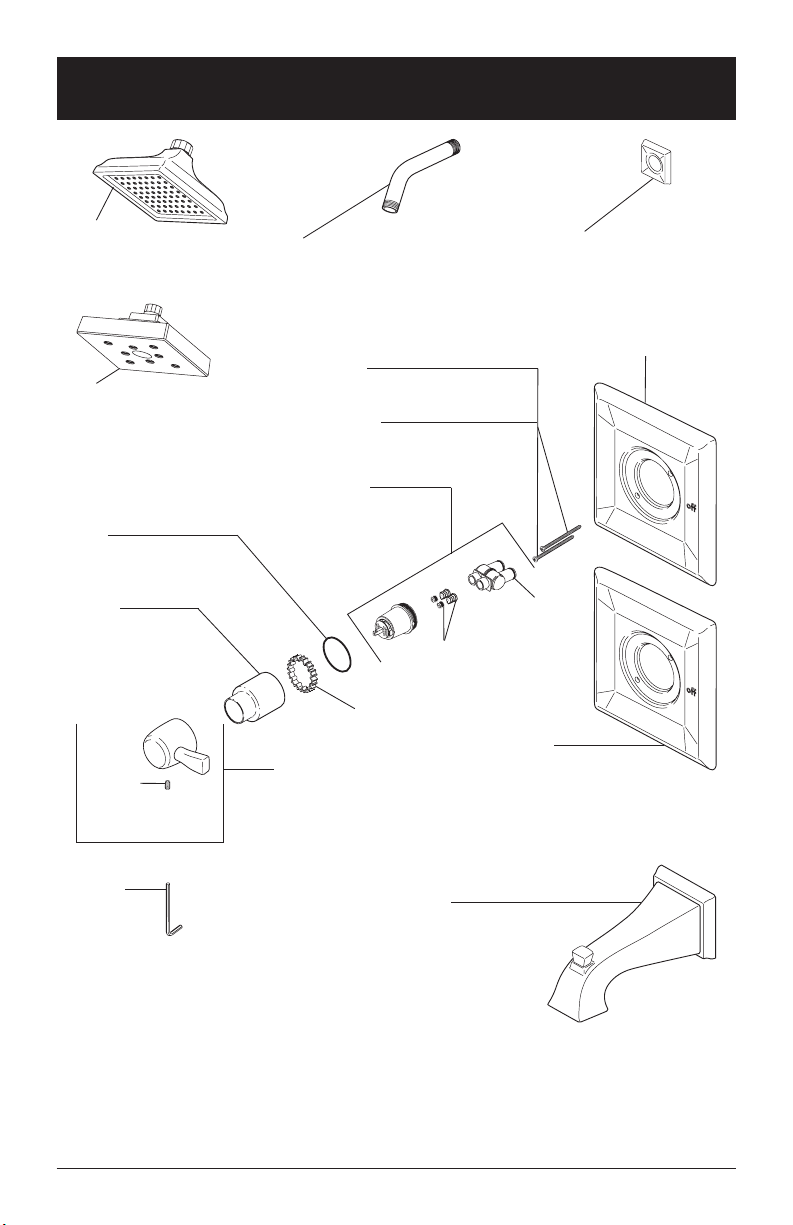

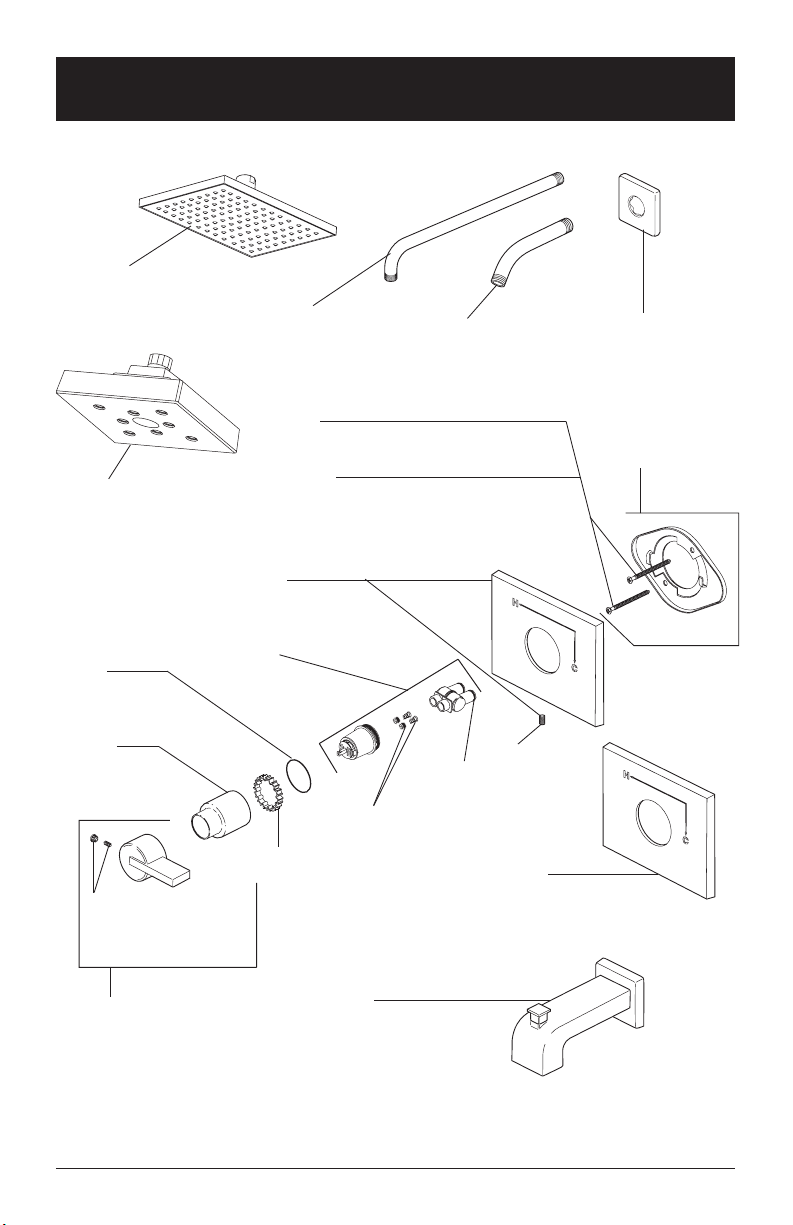

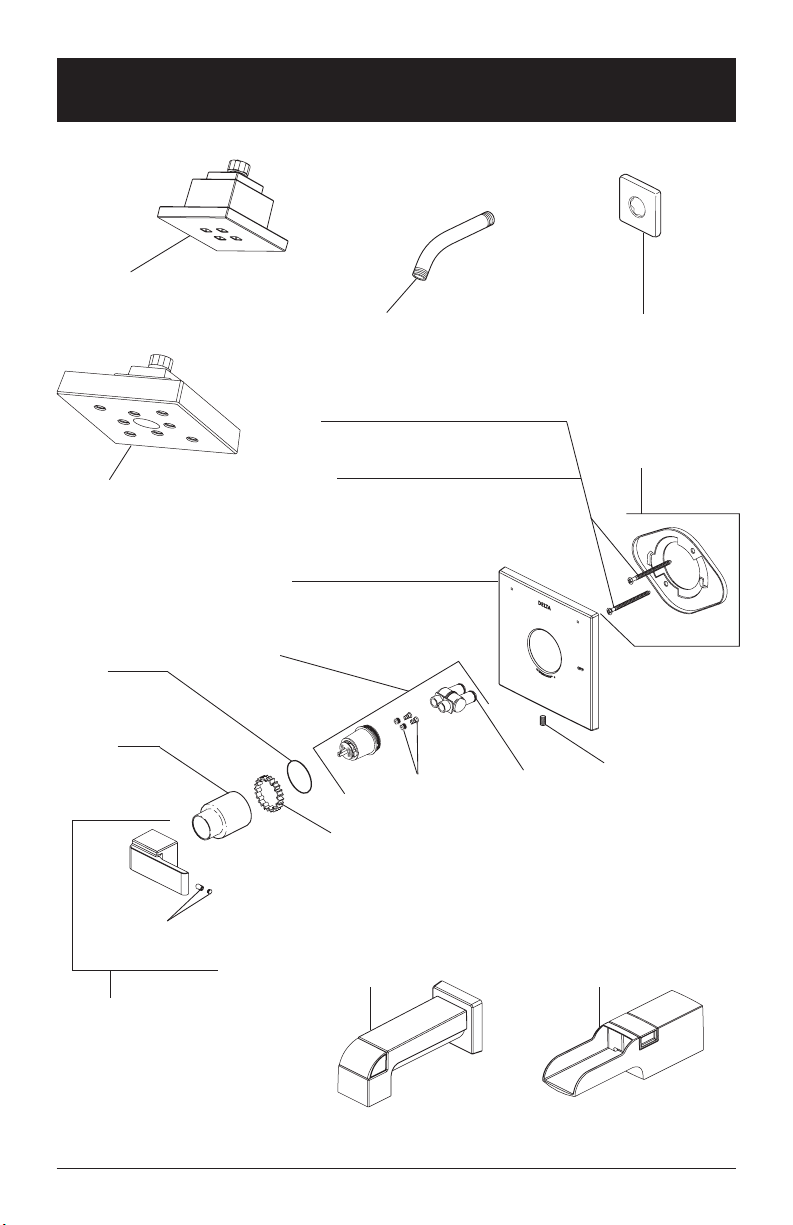

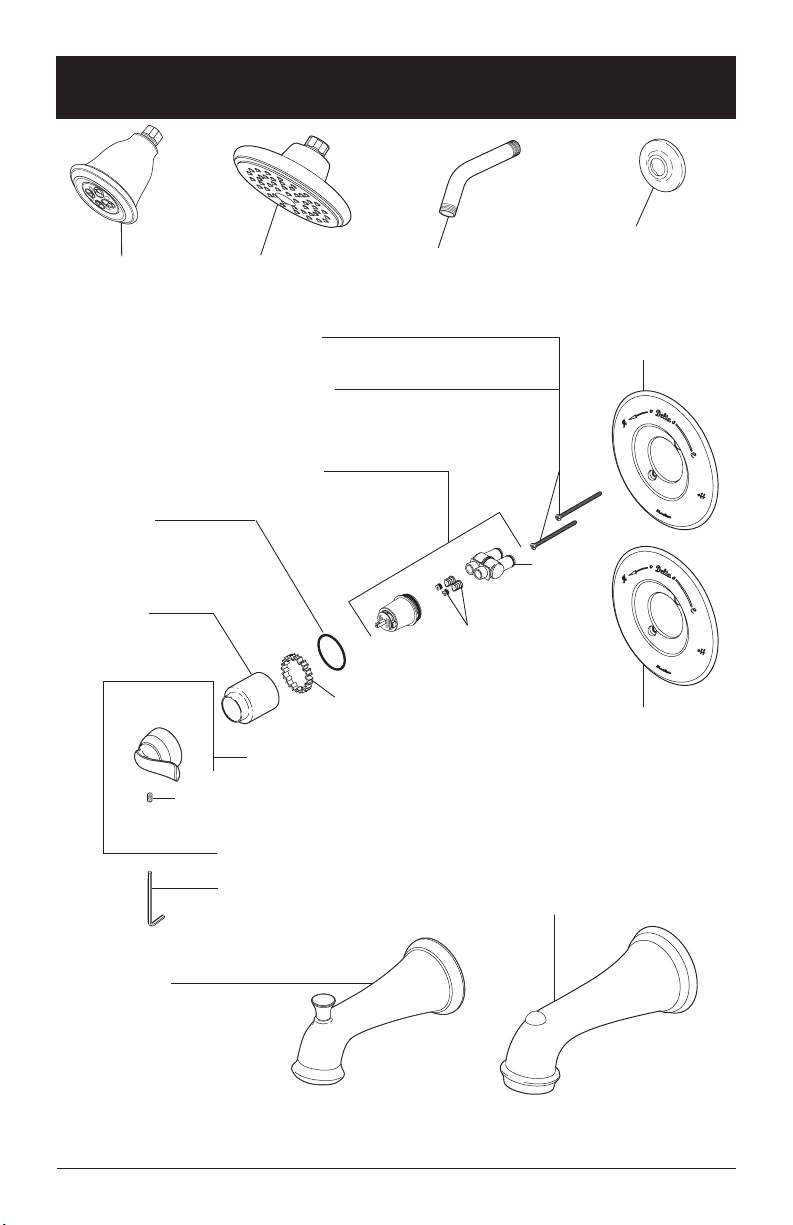

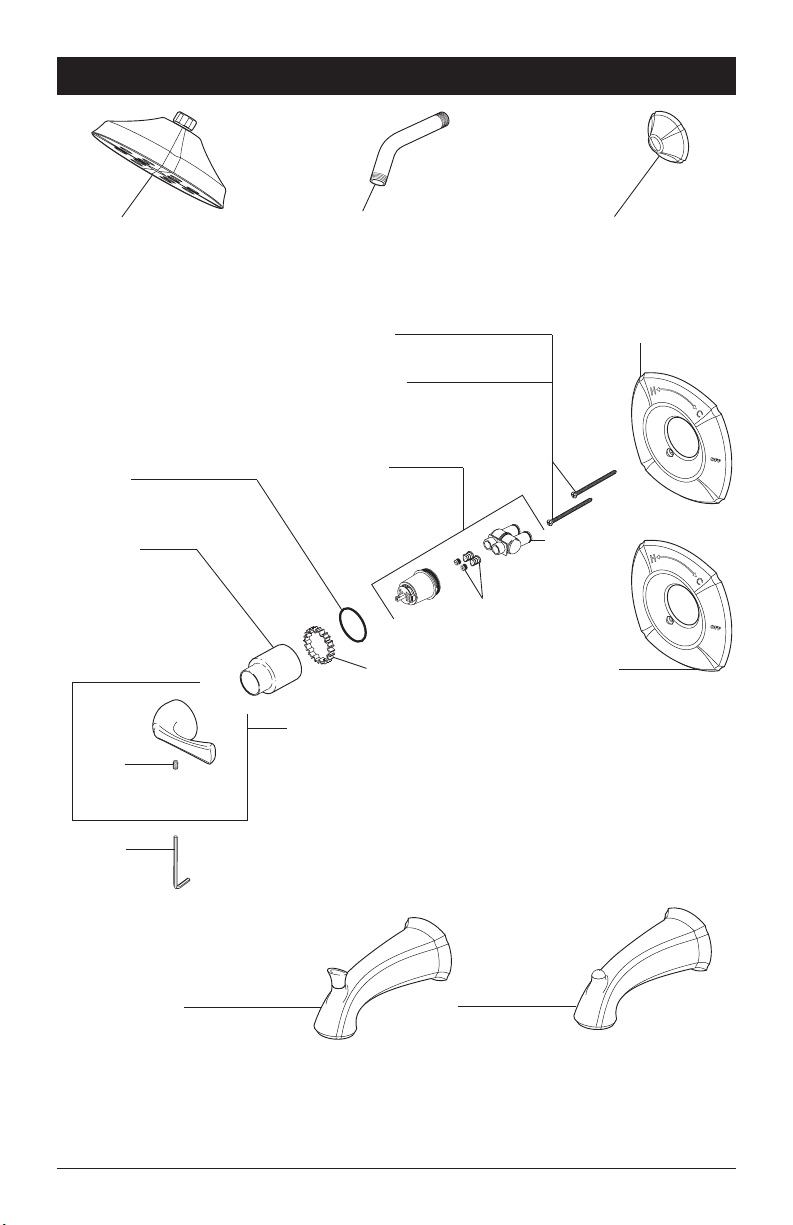

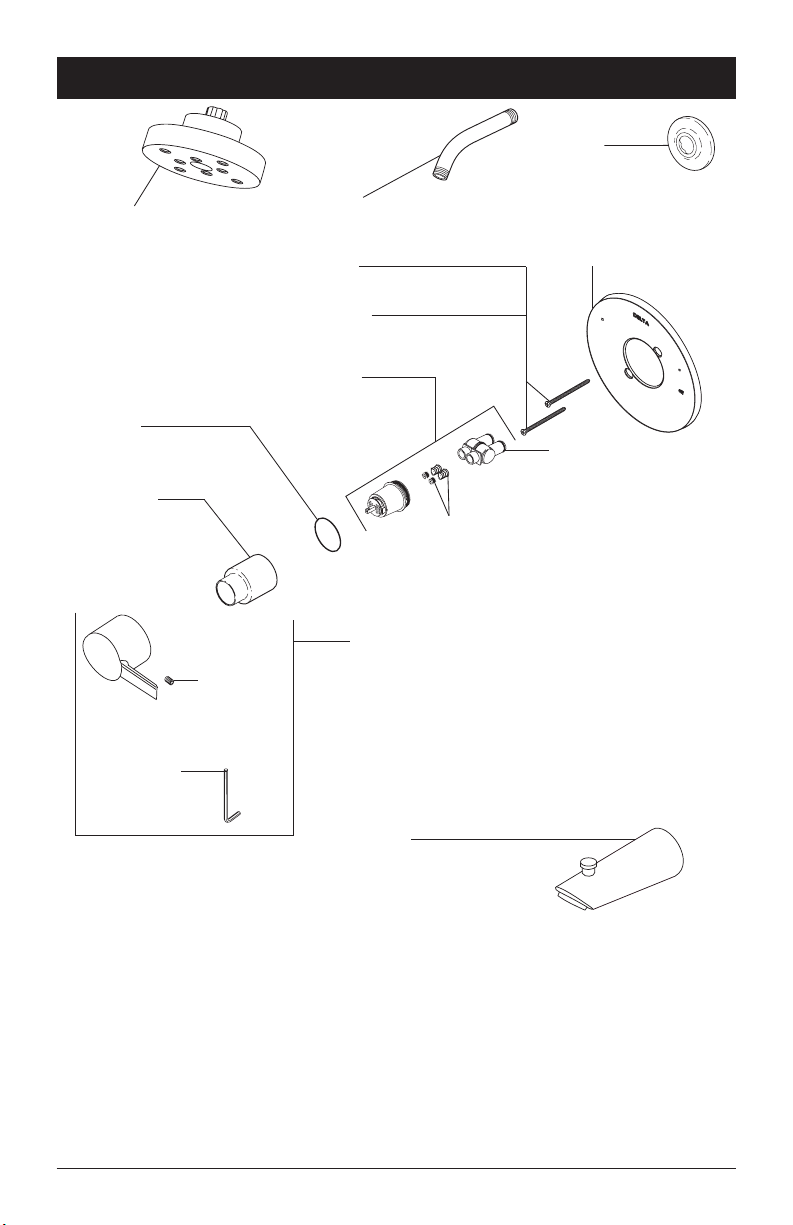

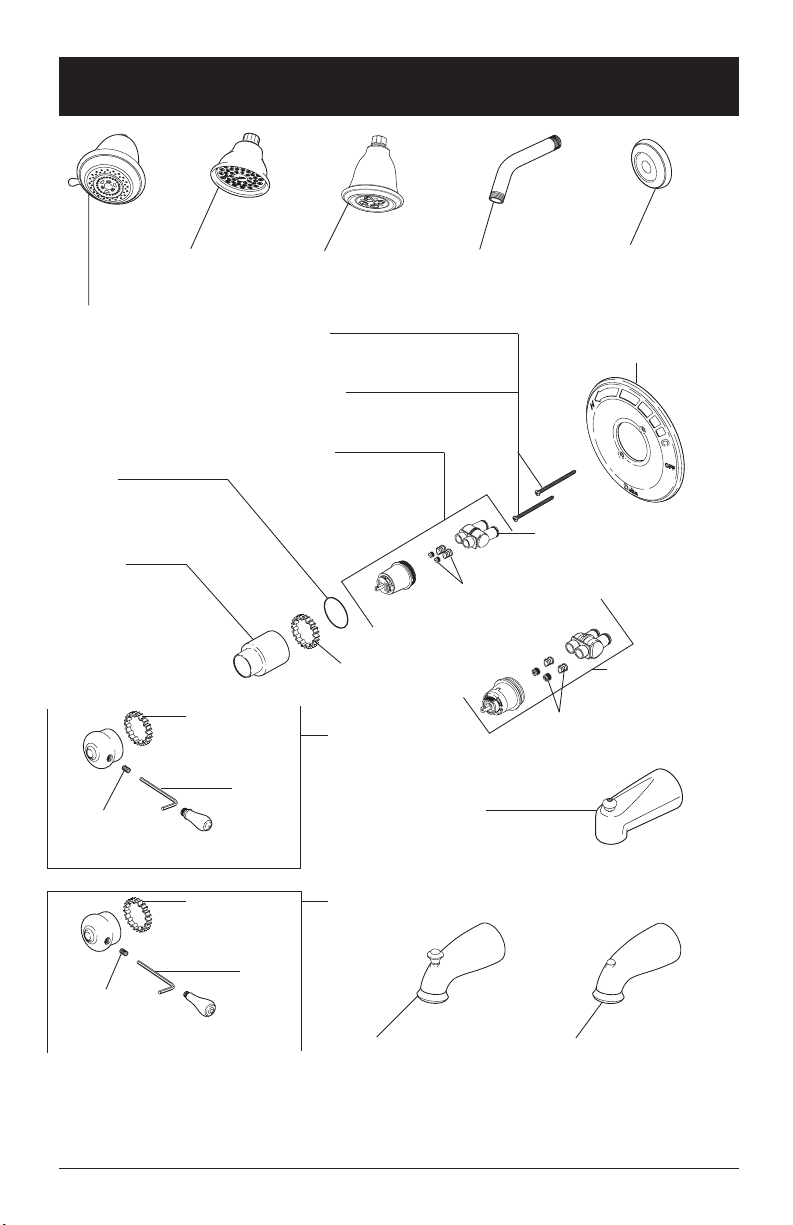

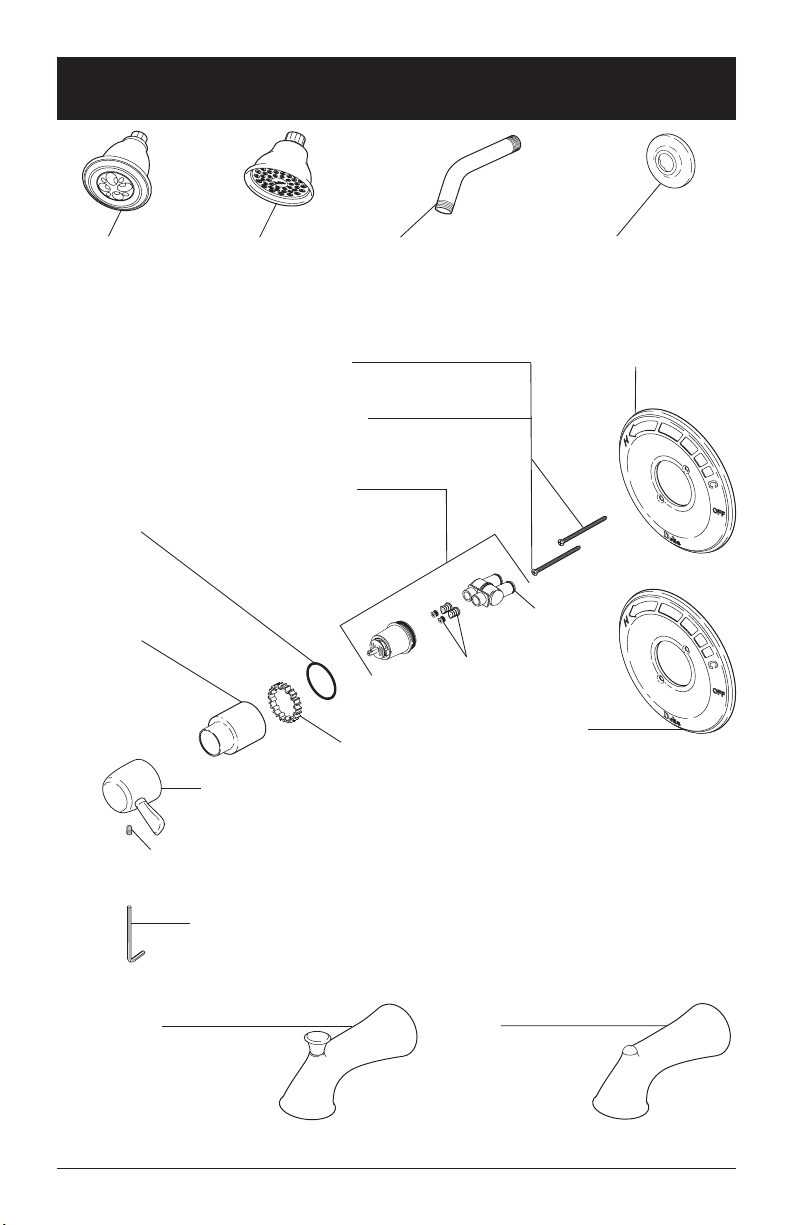

Replacement Parts .................................................................. Pages 10 - 25

THIS VALVE MEETS OR EXCEEDS THE FOLLOWING STANDARDS: ASME A112.18.1/ CSA B125.1 and ASSE 1016 (Type -P- or -T-).

CAUTION: This system/device must be set by the installer to ensure safe, maximum temperature. Any change in the setting may raise the discharge temperature above the limit considered safe and may lead to hot water burns.

NOTICE TO INSTALLER: CAUTION!–As the installer of this valve, it is your responsibility to properly INSTALL and ADJUST this valve per the instructions given. This valve does not automatically adjust for inlet temperature changes, therefore, someone must make the necessary Rotational Limit Stop adjustments at the time of installation and further adjustments may be necessary due to seasonal water temperature change. YOU MUST inform the owner/user of this requirement by following the instructions.

unsure how to properly make these adjustments

please refer to page 6

us at

1-800-345-DELTA.

After installation and adjustment, you must afx

your name, company name and the date you

68881 Rev.E 09/20/131

If you or the owner/user are

and if still uncertain, call

adjusted the Rotational Limit Stop to the caution label provided and apply or attach the label to the back side of the closest cabinet door and the warning label to the water heater.

Instruction Sheet for the owner’s/user’s reference. WARNING: This pressure balanced or thermostatic bath valve is designed to minimize the effects of outlet water temperature changes due to inlet pressure changes, commonly caused by dishwashers, washing machines, toilets and the like. It may not provide protection from hot water burns when there is a failure of other temperature controlling devices elsewhere in the plumbing system, if the rotational limit stop is not properly set or if the hot water temperature is changed after the settings are made or if the water inlet changes due to seasonal changes. WARNING: Do not install a shut-off device on either outlet of this valve. When this type of

device shuts off the water ow, it can defeat

the ability of the valve to balance the hot and cold water pressures.

Leave this

68881

13/14 Series13/14 Series13/14 Series

Lifetime Faucet and Finish Limited Warranty

Parts and Finish

All parts (other than electronic parts and batteries) and

nishes of this Delta® faucet are warranted to the original

consumer purchaser to be free from defects in material and workmanship for as long as the original consumer purchaser owns the home in which the faucet was first installed or, for commercial users, for 5 years from the date of purchase.

Electronic Parts and Batteries (if applicable)

Electronic parts (other than batteries), if any, of this Delta®

faucet are warranted to the original consumer purchaser to be free from defects in material and workmanship for 5 years from the date of purchase or, for commercial users, for one year from the date of purchase. No warranty is provided on batteries.

Delta Faucet Company will replace, FREE OF CHARGE,

during the applicable warranty period, any part or finish that proves defective in material and/or workmanship under normal installation, use and service. If repair or replacement

is not practical, Delta Faucet Company may elect to refund

the purchase price in exchange for the return of the product.

These are your exclusive remedies.

Delta Faucet Company recommends using a professional

plumber for all installatio and repair.We also recommend

that you use only genuine Delta® replacement parts.

Delta Faucet Company shall not be liable for any damage to

the faucet resulting from misuse, abuse, neglect or improper or incorrectly performed installation, maintenance or repair, including failure to follow the applicable care and cleaning instructions.

Replacement parts may be obtained by calling the applicable number below or by writing to:

In the United States and Mexico:

Delta Faucet Company

Product Service 55 E. 111th Street Indianapolis, IN 46280

1-800-345-DELTA (3358)

customerservice@deltafaucet.com

In Canada:

Masco Canada Limited, Plumbing Group

Technical Service Centre 350 South Edgeware Road St. Thomas, Ontario, Canada N5P 4L1

1-800-345-DELTA (3358)

customerservice@mascocanada.com

Proof of purchase (original sales receipt) from the original

purchaser must be made available to Delta Faucet Company

for all warranty claims unless the purchaser has registered

the product with Delta Faucet Company. This warranty applies only to Delta® faucets manufactured after January

1,1995 and installed in the United States of America, Canada and Mexico.

DELTA FAUCET COMPANY SHALL NOT BE LIABLE FOR SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING LABOR CHARGES) FOR BREACH OF ANY EXPRESS OR IMPLIED WARRANTY ON THE FAUCET.

Some states/provinces do not allow the exclusion or limitation of special, incidental or consequential damages, so these limitations and exclusions may not apply to you.

This warranty gives you special legal rights. You may also

have other rights which vary from state/province to state/province.

This is Delta Faucet Company’s exclusive written warranty

and the warranty is not transferable.

If you have any questions or concerns regarding our warranty,

please view our Warranty FAQs at www.deltafaucet.com,

email us at customerservice@deltafaucet.com or call us at the applicable number above.

ANY

Delta HDF Limited Warranty

All parts of the Delta HDF faucet are warranted to the original

consumer purchaser to be free from defects in material and

workmanship for a period of ve (5) years. This warranty is

made to the original consumer purchaser and shall be

effective from date of purchase as shown on purchaser’s

receipt.

Delta will replace, FREE OF CHARGE, during the warranty

period, any part which proves defective in material and/or workmanship under normal installation, use and service. Replacement parts can be obtained from your local dealer or distributor listed in the telephone directory or by returning the

part along with the purchaser’s receipt to our factory, TRANSPORTATION CHARGES PREPAID, at the address listed. THIS WARRANTY IS THE ONLY EXPRESS WARRANTY MADE BY DELTA. ANY CLAIMS MADE UNDER THIS WARRANTY MUST BE MADE DURING THE FIVE YEAR PERIOD REFERRED TO ABOVE. ANY IMPLIED WARRANTIES, INCLUDING THE IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A

www.deltafaucet.com

PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO THE DURATION OF THIS WARRANTY. LABOR CHARGES AND/OR DAMAGE INCURRED IN INSTALLATION, REPAIR OR REPLACEMENT AS WELL AS INCIDENTAL AND CONSEQUENTIALDAMAGES CONNECTED THEREWITH ARE EXCLUDED AND WILL NOT BE PAID BY DELTA.

Some states do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not apply to you.

This warranty gives you specic legal rights, and you may

also have other rights which vary from state to state.

This warranty is void for any damage to this faucet due to misuse, abuse, neglect, accident, improper installation, any use violative of instructions furnished by us or any use of

replacement parts other than genuine Delta parts.

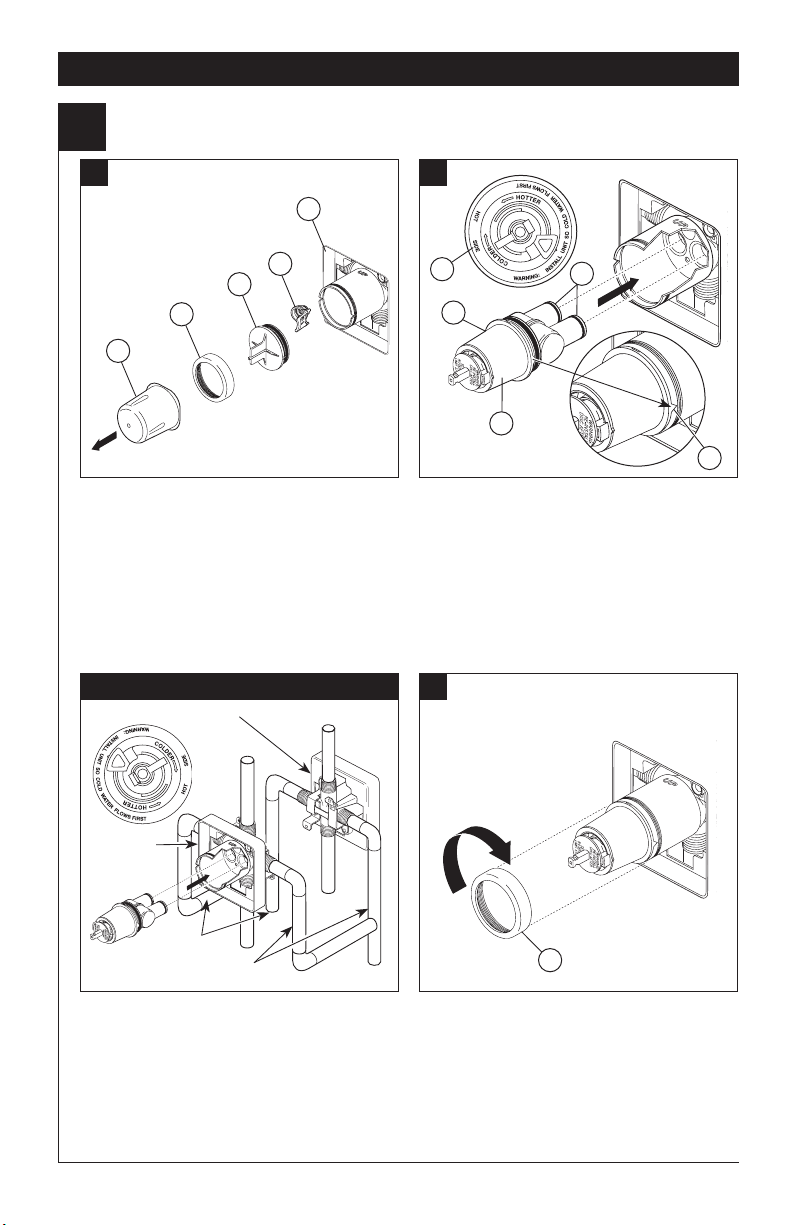

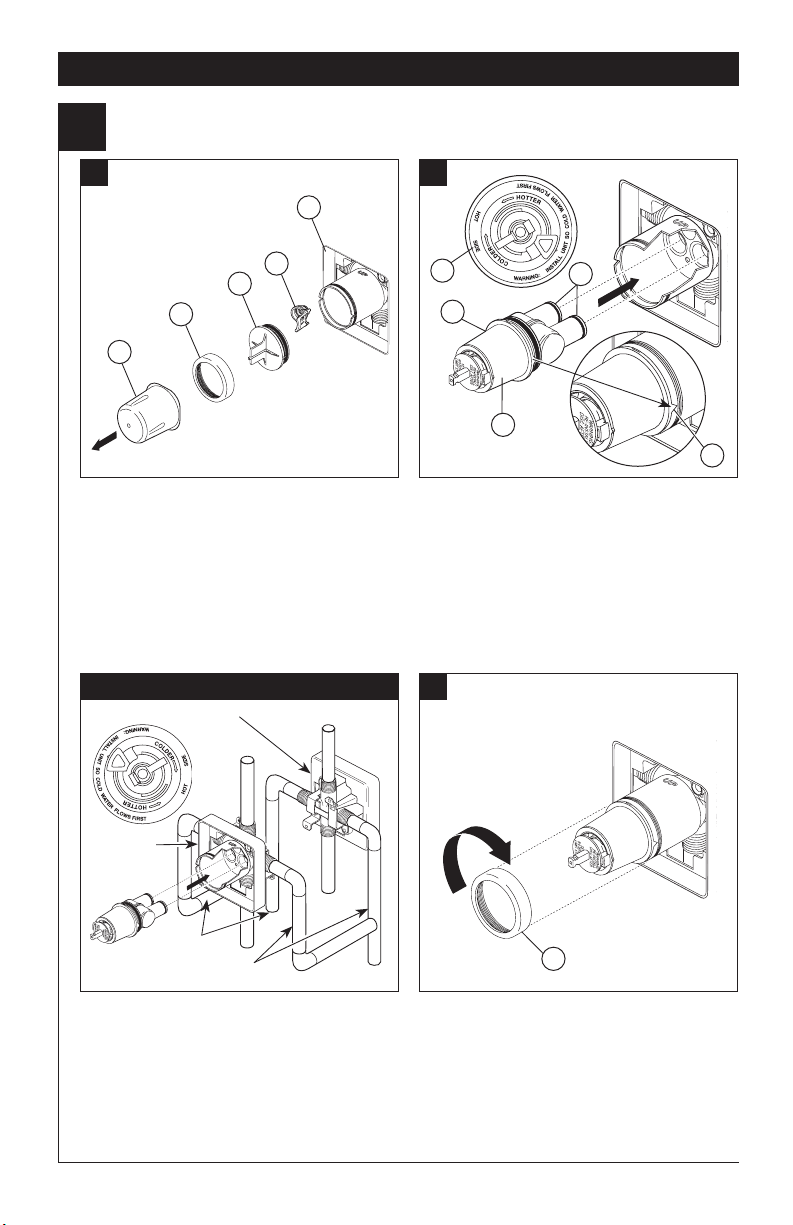

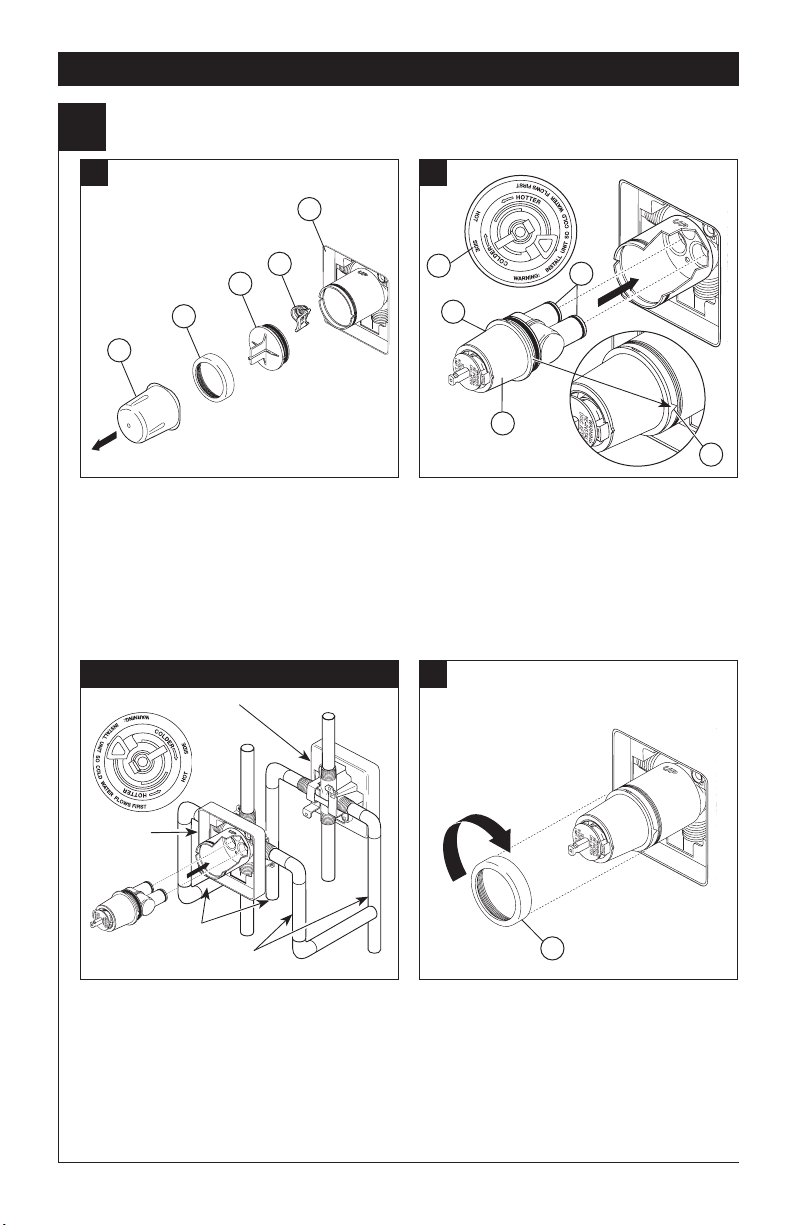

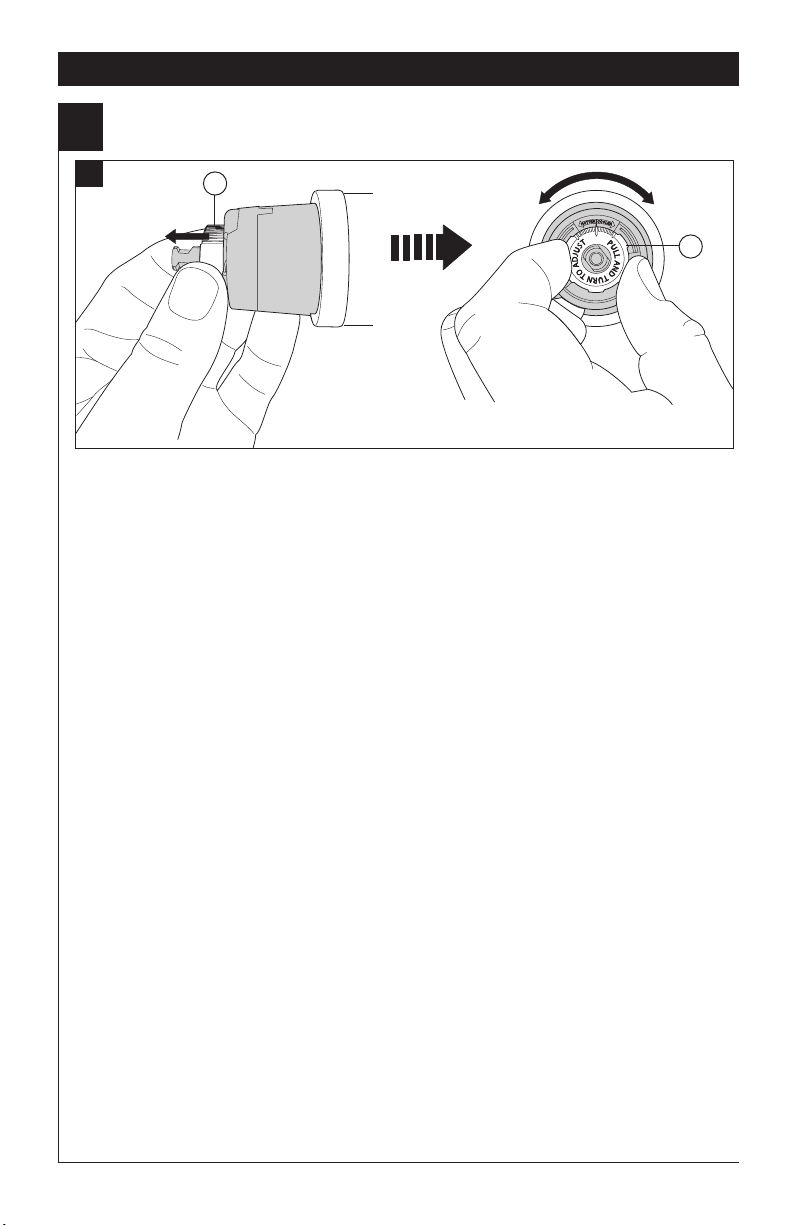

Cartridge Installation

Installation

A. B.

Installation

Turn off water supplies.

cover (1), bonnet nut (2) and test cap (3) from the body. If this is not a thin wall mounting, the entire plasterguard (4) may be removed. If screen (5) is in place, remove before installing cartridge.

Remove

Back to back Installation C.

Normal Installation (changes not required)

Reverse Installation

Rotate the cartridge (1) so the words “hot side” (2) appear on the left. Insert cartridge into valve body as shown. Make sure the cartridge tubes and O-rings (3) are properly seated in holes at the base of the body. Ensure the keys on the body are fully engaged with the slots in the body (4).

Cold

Hot

For back to back or reverse installations

(hot on right and cold on left) insert the cartridge with the “hot side” on the right. If you are not making a reverse or back to back installation skip this step and continue with step 1C.

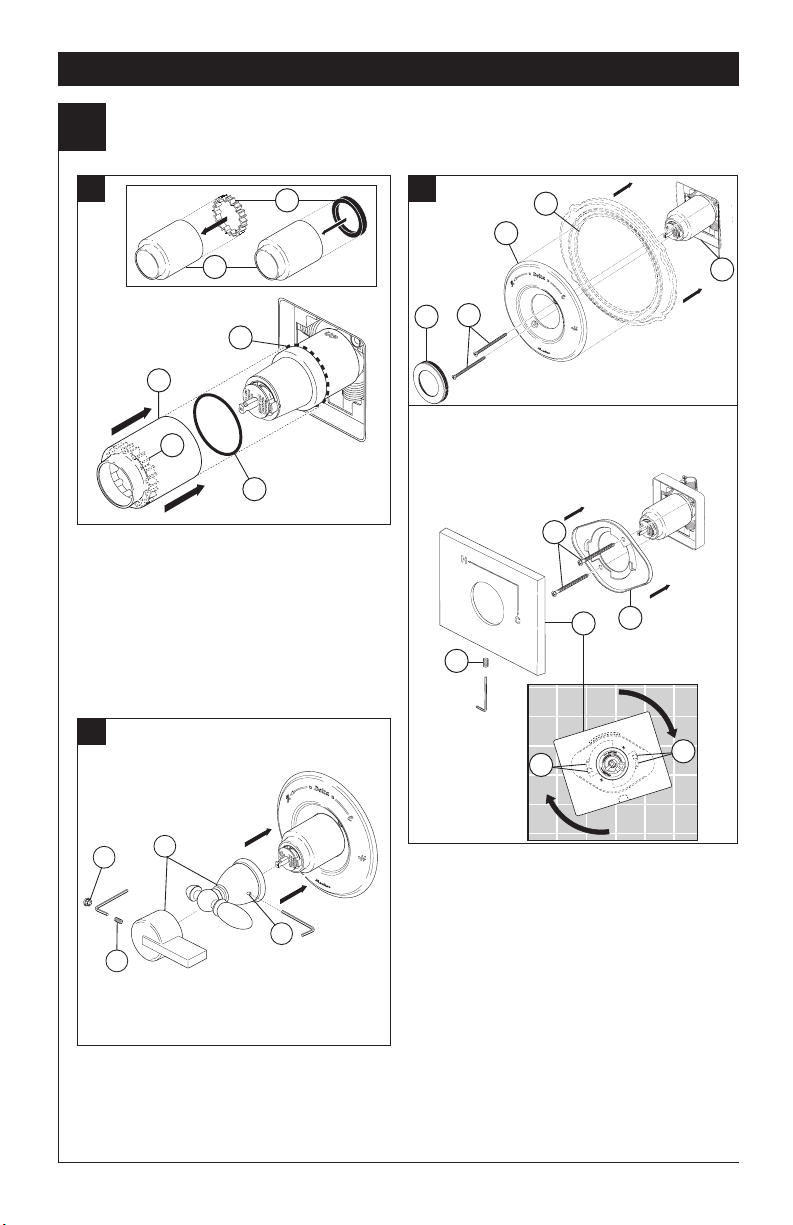

Slide bonnet nut (1) over the cartridge

and thread onto the body. Hand tighten

securely.

Installation

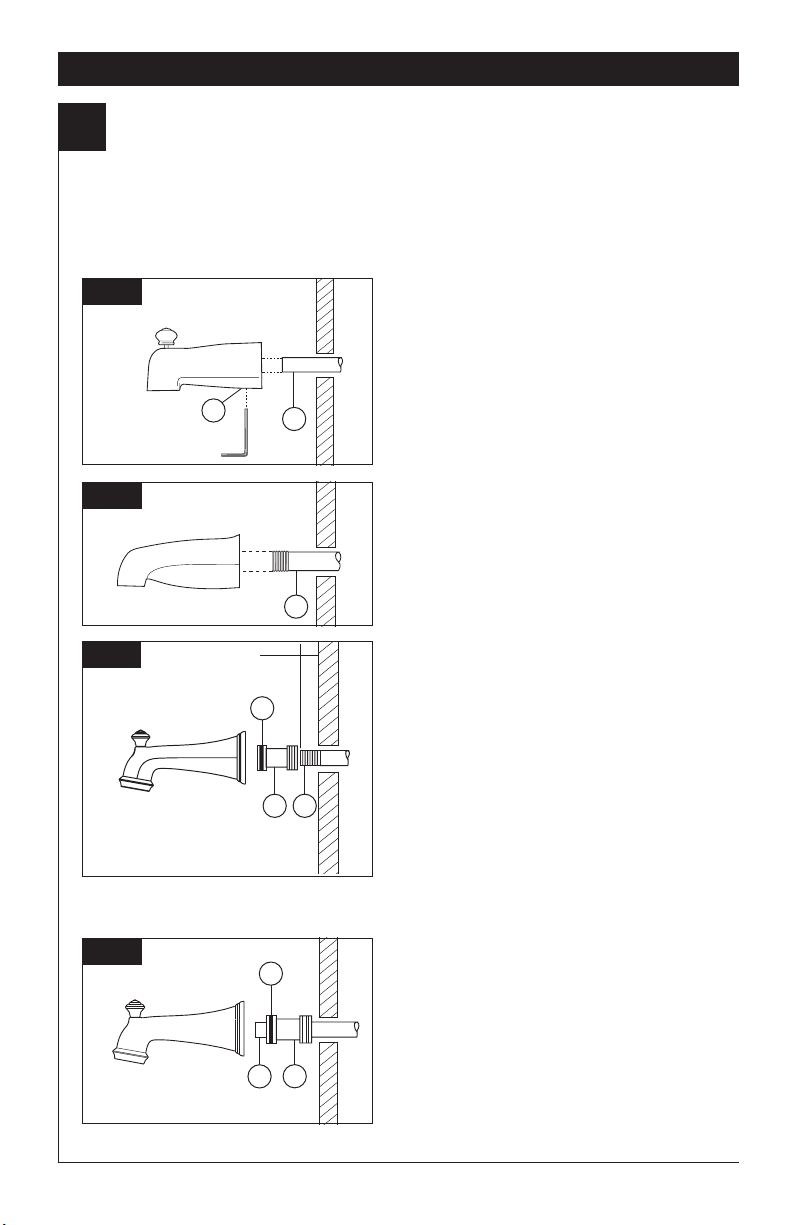

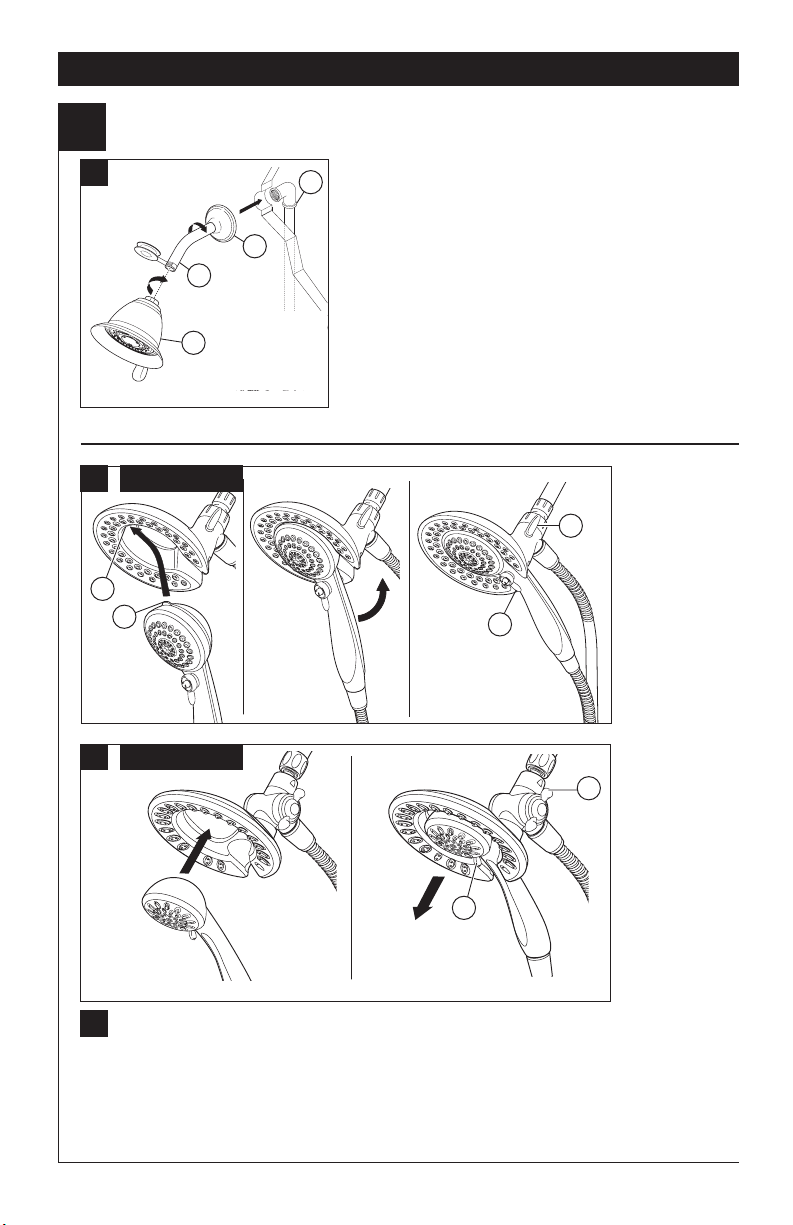

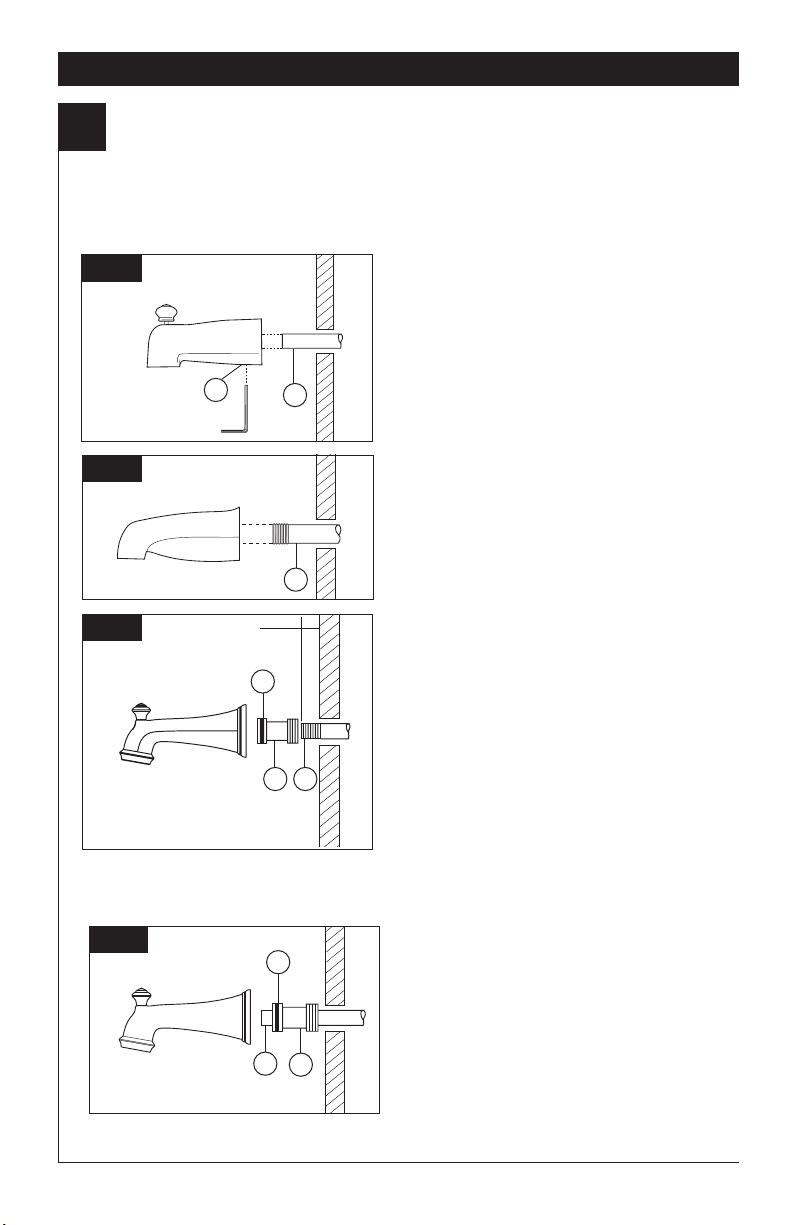

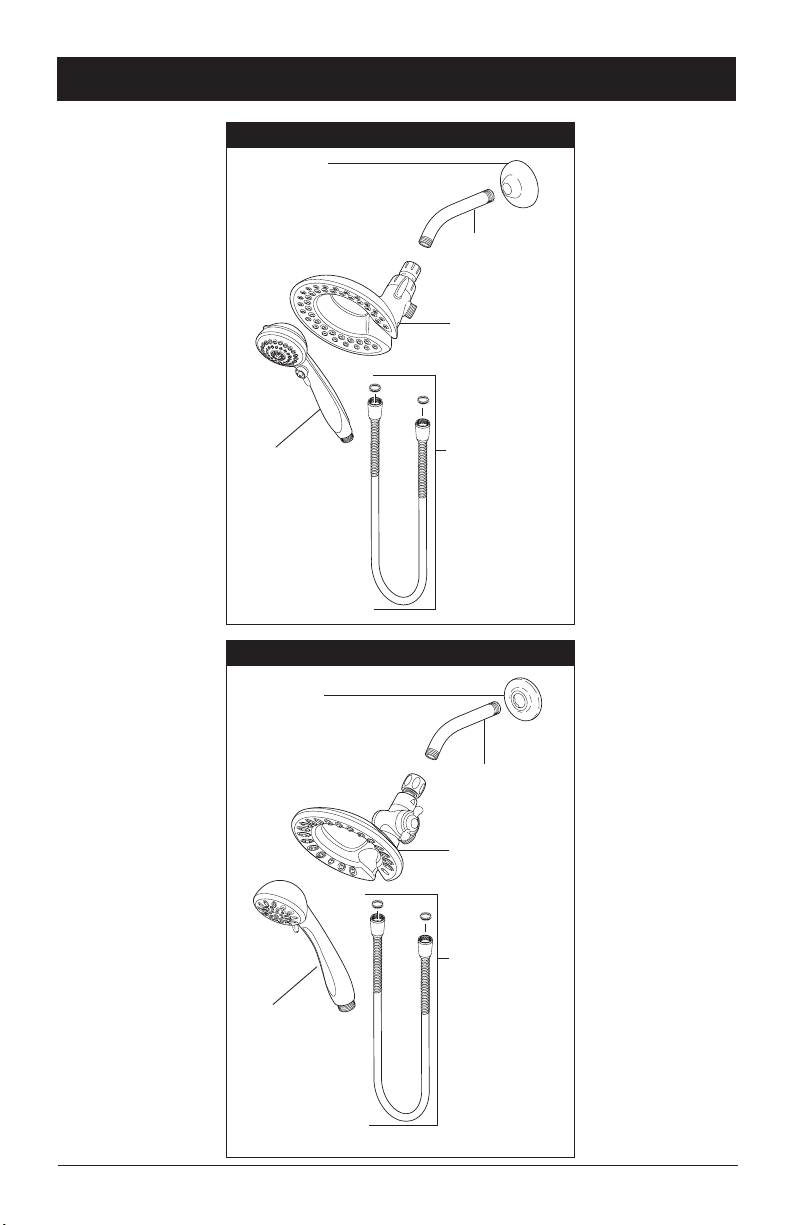

Showerhead and Tub Spout Installation

58045

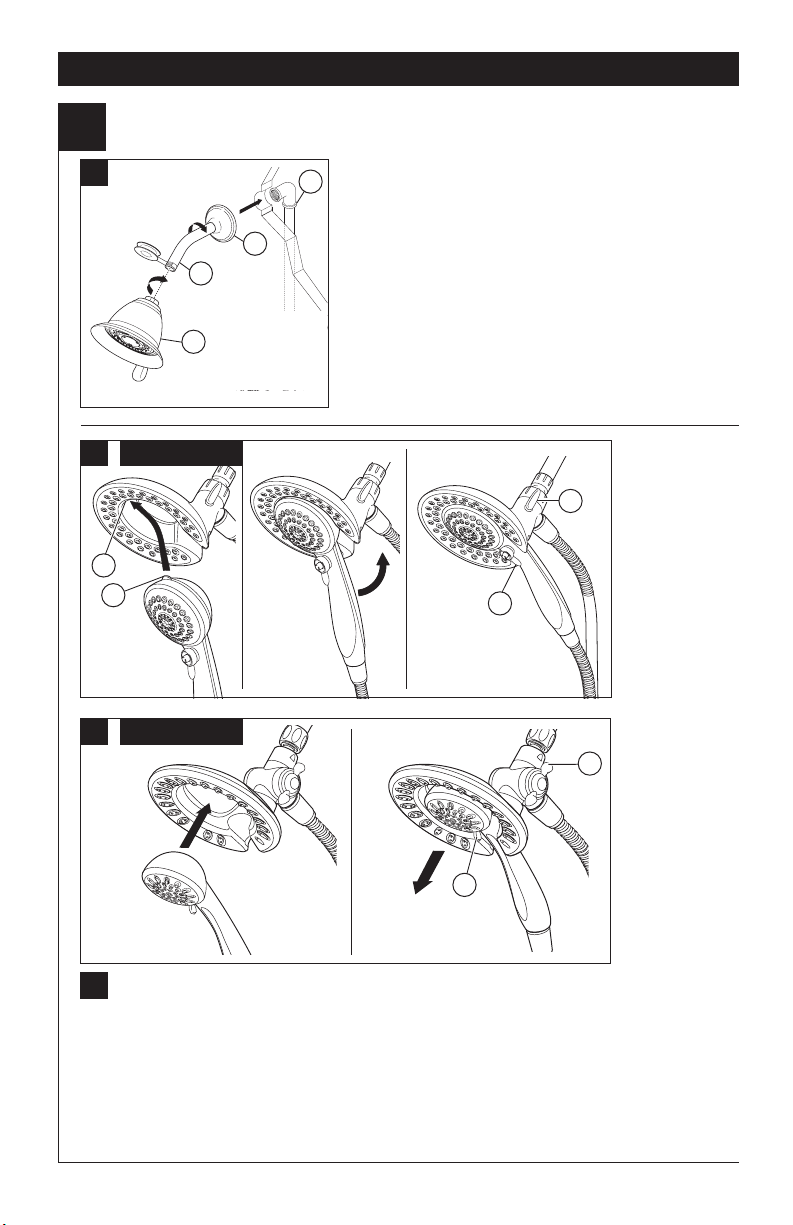

FOR SHOWERHEAD INSTALLATION:

outlet (1) to shower arm (2) with proper ttings. To prevent damage to nish on shower arm, insert wall end of shower arm into shower ange (3) before screwing

arm into riser connection. Thread showerhead (4) onto shower arm. Apply plumber tape to pipe threads on both

ends. Do not overtighten showerhead.

Connect top

58065

To combine the two showers, insert the top tab (1) on the handshower into the slot (2) of

58045:

the showerhead. Push the handshower into the showerhead until the two parts snap together.

To combine the two showers, push the handshower into the showerhead, then pull down

58065:

on the handshower until locked with the showerhead. If the showerhead moves when removing the handshower, hand tighten the connection between the showerhead and the shower arm. To change spray modes, turn the lever (3) left or right to the desired setting. Turn knob (4) to change between showerhead only, showerhead and handshower or handshower only.

Installation

Showerhead and Tub Spout Installation

FOR TUB SPOUT INSTALLATION:

Refer to the installation instructions supplied with your spout. Do not connect deck mount spouts to in-wall valves. Do not use hand showers connected in lieu of a tub spout to a tub/shower valve. Do not

use PEX tubing for tub spout drop.

C-1

C-2

C-3

1/2" to 1 1/4"

(13 mm to 32 mm)

1 2

Slip-On Installation

The copper tube (1) must be 1/2” nominal copper. Important: If it is necessary to cut the copper tube, the end must be chamfered free of burrs to prevent cutting or nicking O-ring inside

the spout. Slide spout over copper tube ush with the nished tub or wall surface. Tighten set

screw (2), but do not overtighten.

Iron Pipe Installation

Install threaded pipe nipple (1) to extend past

nished wall. Apply plumber tape to threads on

pipe nipple and screw on tub spout.

Iron Pipe Installation Installation of easy-on universal tub spout

Install pipe nipple so that end of nipple projects out

from nished wall surface 1/2" to 1 1/4" (13 mm to

32 mm). Apply plumber tape or pipe dope to pipe threads.

Hand tighten adapter (1) onto pipe nipple (2). Finish

tightening with standard pipe wrench until a positive seal is implemented. Take care not to damage O-Ring (3) groove. Back of adapter (1) must not

project more than 1" (25 mm) from nished wall

surface.

Hand tighten tub spout onto adapter (1) taking care

not to damage the O-Ring (3).

C-4

Copper Sweat Installation

Remove O-ring (1) from adapter (2). Solder adapter to tube taking care to keep solder away

from O-ring groove. CAUTION: NO SOLDER PERMITTED ON OUTSIDE DIAMETER OF ADAPTER ADJACENT TO O-RING GROOVE.

Cut off tube (3) and replace O-ring on groove of brass adapter. Thread tub/spout onto adapter, taking care not to damage O-ring, and hand

tighten until spout is rmly against nished wall

and all slack is taken up behind wall.

Installation

Adjusting the Rotational Limit Stop

Hotter

Disc

Rotational Limit Stop

Stem

1st Position

IMPORTANT:

The Rotational Limit Stop is used to limit the amount of hot water available such that, if set properly, the user will not be scalded if the handle accidentally is rotated all the way to “hot”

when a person is showering or lling a tub. The rst position allows the

water to mix with the cold water in the system.

In the rst position the water will be the coldest

possible when the handle is turned all the way to hot. As you move the Rotational Limit Stop counterclockwise, you progressively add more and more hot water in the mix. The last position to the left will result in the greatest amount of hot water to the mix, and the greatest risk of scald injury if someone accidentally turns the valve handle all the way to the hot side while

showering or lling a tub.

WARNING: In some instances, setting the Rotational Limit Stop in the hottest position (full counterclockwise) could result in scald injury. It is necessary to adjust the Rotational Limit Stop so that the water coming out of the valve will not scald the user when the handle of the valve is rotated to the hot side.

• According to the majority of industry standards,

the maximum allowable temperature of the water

exiting the valve is 120°F (Your local plumbing

codes may require a water temperature less than 120°F).

• The Rotational Limit Stop may need to be re-

adjusted seasonally if the inlet water temperature

changes. For example, during the winter,

the cold water temperature is colder than it is during the summer which could result in varying outlet temperatures. A water temperature

LEAST

amount of hot

for a comfortable bath or shower is typically

between 90°F - 110°F.

• Run the water so that the cold water is as

cold as it will get and hot water is as hot as it will get. Place the handle on the stem (see page 8, step 4C) and rotate the handle counterclockwise until the handle stops.

• Place a thermometer in a plastic tumbler

and hold in the water stream. If the water

temperature is above 120°F, the Rotational

Limit Stop must be repositioned clockwise to decrease valve outlet water temperature to

be less than 120°F or to meet the

of your local plumbing codes.

• To adjust the temperature of the water

coming out of the valve, pull the disc back to a position where it is possible to remove the Rotational Limit Stop and readjust the teeth engagement position to the desired Clockwise will decrease the outlet temperature, counterclockwise will increase the outlet temperature. Temperature change

per tooth (notch) could be 4° - 16°F based on

inlet water conditions. Repeat as necessary. Push disc until fully seated.

WARNING: Failure to re-install Disc after setting Rotational Limit Stop could result in scald injury.

• MAKE SURE COLD WATER FLOWS FROM THE VALVE FIRST. MAKE SURE WATER FLOWING FROM THE VALVE AT THE HOTTEST FLOW POSSIBLE DOES NOT EXCEED 120°F OR THE MAXIMUM ALLOWED BY YOUR LOCAL PLUMBING CODE.

requirements

temperature.

Installation

Adjusting the Rotational Limit Stop

IMPORTANT:

The Rotational Limit Stop is used to limit the amount of hot water available such that, if set properly, a scald injury is less likely to occur if the handle accidentally is rotated all the way to

“hot” when a person is showering or lling a tub. The rst position allows the

hot water to mix with the cold water in the

system. In the rst position the water will be the

coldest possible when the handle is turned all the way to hot. As you move the Rotational Limit Stop counterclockwise, you progressively add more and more hot water in the mix. The last position to the left will result in the greatest amount of hot water to the mix, and the greatest risk of scald injury if someone accidentally turns the valve handle all the way to the hot side while

showering or lling a tub.

• According to the majority of industry standards,

the maximum allowable temperature of the water

exiting the valve is 120°F (Your local plumbing

codes may require a water temperature less than 120°F).

• The Rotational Limit Stop may need to be re-

adjusted seasonally if the inlet water temperature

changes. For example, during the winter,

the cold water temperature is colder than it is during the summer which could result in varying outlet temperatures. A water temperature

amount of

LEAST

Hotter

for a comfortable bath or shower is typically

between 90°F - 110°F.

• Run the water so that the cold water is as

cold as it will get and hot water is as hot as it will get. Place the handle on the stem (see page 8, step 4C) and rotate the handle counterclockwise until the handle stops.

• Place a thermometer in a plastic tumbler

and hold in the water stream. If the water

temperature is above 120°F, the Rotational

Limit Stop must be repositioned clockwise to decrease valve outlet water temperature to

be less than 120°F or to meet the

of your local plumbing codes.

• To adjust the temperature of the water

coming out of the valve, pull the white Rotational Limit Stop (1) outward and rotate. Clockwise rotation will decrease the outlet temperature, counterclockwise rotation will increase the outlet temperature. Temperature

change per tooth (notch) could be 4° - 16°F

based on inlet water conditions. Repeat as

necessary. When nished, make sure that the

Rotational Limit Stop is fully retracted into the seated position.

Rotational Limit Stop apart.

• MAKE SURE COLD WATER FLOWS FROM THE VALVE FIRST. MAKE SURE WATER FLOWING FROM THE VALVE AT THE HOTTEST FLOW POSSIBLE DOES NOT EXCEED 120°F OR THE MAXIMUM ALLOWED BY YOUR LOCAL PLUMBING CODE.

WARNING: Do not take the

Cooler

requirements

Trim Installation

Installation

Slide O-ring (1) over cartridge and the bonnet nut (2). The O-ring, which acts as a spacer to steady the sleeve, should rest behind the bonnet nut.

If your model requires a spacer (3), insert it into the sleeve (4) and push it to the front. Slide the sleeve over the cartridge, body and O-ring.

Escutcheon Installation for Models T14053, T14253, T14453, T14067, T14267 & T14467.

Using an Allen wrench to secure the set screw (1), install the handle (2) onto the stem. Insert plug button (3) (if your model has one) into set screw hole.

Secure the escutcheon (1) and backplate (2) (if your model has one) to the bracket (3) using

the 2 screws provided (4). Do not overtighten

escutcheon screws.

If you are installing the

Cassidy models T14097, T14297 & T14497:

Thread the cover (5) onto the escutcheon (1).

For models T14053, T14253, T14453, T14067, T14267 & T14467:

Install bracket (5) over the cartridge body using the 2 screws provided (6). Install escutcheon (7) by placing it over the bracket as shown and rotating it to lock the tabs (8). Secure the escutcheon to the bracket using set screw (9).

Clean and Care

Care should be given to the cleaning

of this product. Although its nish is

extremely durable, it can be damaged by harsh abrasives or polish. To clean, simply wipe gently with a damp cloth and blot dry with a soft towel.

Maintenance

Faucet leaks from tub spout/showerhead:

SHUT OFF WATER SUPPLIES.

Replace seats and springs–Repair

Kit RP4993. Check condition of lower O-rings and replace if necessary RP14414. See Helpful Hints 1,

2, & 3.

If leak persists:

SHUT OFF WATER SUPPLIES.

Replace valve cartridge RP46074. See Helpful Hints 1, 2, 3, 4 & 5

Unable to maintain constant water temperature:

Replace housing assembly with RP46071 or follow

instructions in Helpful Hints 1, 2, 3, 4 & 5.

Helpful Hints:

1. Before removing valve cartridge assembly for any maintenance, be sure to note the position of the rotational limit stop on the cap. The valve cartridge assembly must always be put back in the same

position. BE SAFE! After you have nished the installation, turn on valve to make sure COLD WATER FLOWS FIRST.

2. To remove valve cartridge from body, shut off

Warning: Scrubbing Bubbles® Bathroom

Cleaner and Lysol®Basin Tub and Tile Cleaner must not be used on the clear knob

handles and levers. Use of these cleaners can result in cracked or severely damaged handles. If overspray gets onto the handles, immediately wipe them dry with a soft cotton cloth.

water supplies and remove handle and bonnet nut. Do not pry the valve cartridge out of the body with a screwdriver. Place handle on stem and rotate counterclockwise approximately 1/4 turn after the stop has been contacted. Lift valve cartridge out of body.

3. To remove seats and springs. Remove valve cartridge. Separate cap assembly from the housing assembly by rotating the cap assembly counterclockwise 90 o (degrees). Separate cap and housing assemblies.

4. If the water in your area has lime, rust, sand or other contaminants in it, your pressure balance valve will require periodic inspection. The frequency of the inspection will depend on the amount of contaminants in the water. To inspect valve cartridge remove it and follow the steps in note 1 above. Turn the valve to the full mix position and shake the cartridge vigorously. If there is a rattling sound, the unit is functional and can be reinstalled following instructions given in note 1 above. If there is no rattle, replace the housing assembly with the proper RP.

5. Push disc until fully seated. See page 6 for more details

Cartridge Summary Reference Sheet

Units shipped in March

2006 and after.

MultiChoice® 13/14

Longer

Lower Housing Grey

Off White

Order RP46074 to Replace Cartridge.

Units shipped before

March 2006.

Old

Monitor® 1300/1400

Shorter Lower Housing

White

Blue

Off White

Order RP19804 to Replace Cartridge.

Replacement cartridges

shipped in July 2006

and after.

New

Monitor® 1300/1400

Shorter Lower Housing

White

Order RP19804 to Replace Cartridge.

Ceramic cartridges

shipped in December

2012 and after

Ceramic Cartridge

Blue

Order RP74236 to Replace Cartridge.

New

Instrucciones para la Instalación del Accesorio para Válvulas MultiChoice

Manual para los

ASME A112.18.1 / CSA B125.1

ASSE 1016 (Type -P- or -T-)

Propietarios

13/14 Series

Escriba aquí el número del modelo comprado.

Usted puede necesitar

Contenido:

Garantías ............................................................................... Page 2

Instrucciones de Instalación .................................................. Pages 3 - 8

Limpieza y Cuidado de su Liave ............................................ Page 9

Mantenimiento ........................................................................ Page 9

Hoja resumen de referencia para el cartucho ........................ Page 9

Piezas de Repuesto ............................................................... Pages 10 - 25

ESTA VÁLVULA CUMPLE O EXCEDE LAS SIGUIENTES NORMAS: ASME A112.18 1 / CSA B125.1 y ASSE 1016 (Type -P- or -T-). ADVERTENCIA:

este systema/divisa para garantizar temperatura maximo y seguro. Cualqueir cambio en el ajuste puede subir la temperatura del agua de descarga

sobre el límite considerado seguro y puede

resultar en quemaduras de agua caliente.

AVISO PARA EL INSTALADOR: PRECAUCIÓN – Como instalador de esta válvula, es su responsabilidad de INSTALAR Y AJUSTAR apropiadamente esta válvula como se describe en las instrucciones, por lo tanto, debe haber una persona para hacer los ajustes necesarios del Tope del Límite Rotacional y del pomo para la temperatura en el momento que se haga la instalación y pueda necesitar ajustes adicionales por los cambios estacionales de la temperatura del agua. USTED DEBE informarle al dueño/usuario sobre este requisito siguiendo las instrucciones. Si usted o el dueño/usuario no están seguros como hacer estos ajustes apropiadamente, por favor

reérase al Página 6

llámenos al

Después de hacer la instalación y el ajuste, usted

puede agregarle a la etiqueta de aviso proporcionada, su nombre, el nombre de

lacompañía y la fecha cuando ajustó el Tope del

68881 Rev.E 09/20/131

El instalador debe apostar

1-800-345-DELTA.

y si todavía no está seguro,

compañía y la fecha cuando ajustó el Tope del Límite Rotacional y aplicar o jar la etiqueta al

dorso de la puerta del gabinete más cercano y la etiqueta de aviso al calentador de agua.

Deje la Hoja de Instrucciones para referencia

del dueño/usuario.

ADVERTENCIA: Esta válvula de presión balanceada y termostática está diseñada para minimizar los efectos de los cambios de temperatura de agua por causa de los cambios de presión en el agua de entrada, comúnmente causados por lavadoras de platos, lavadoras de ropa, inodoros, y otros aparatos por el estilo. Puede no proporcionar protección de quemaduras de agua caliente cuando hay alguna falla de otros aparatos para el control de temperatura en otro sitio en el sistema de plomería. También no proporcionará protección si el tope del límite rotacional la temperatura no está apropiadamente jo o si cambia la temperatura del agua caliente después de hacer los ajustes o si los cambios del gua de entrada son por los cambios estacionales.

ADVERTENCIA: No instale un aparato de corte o cierre en cualquiera de las tomas de esta válvula. Cuando este tipo de aparato cierra el

ujo de agua, puede hacer fallar la habilidad

de la válvula de balancear las presiones del agua caliente y fría.

Garantía Limitada De Por Vida de la Llave y su Acabado

Piezas y acabado

Todas las piezas (excepto las piezas electrónicas y las

pilas) y los acabados de esta llave de agua Delta

están garantizados al consumidor comprador original de estar libres de defectos en material y fabricación durante el tiempo que el comprador original posea la vivienda en la que la llave de agua fue originalmente instalada o, para los consumidores comerciales, durante 5 años a partir de la fecha de compra.

Componentes electrónicos y pilas (si aplicable)

Todas las piezas (salvo las pilas), si hay, de esta llave

de agua Delta® están garantizadas al consumidor

comprador original de estar libres de defectos en materiales y fabricación durante 5 años a partir de la fecha de compra o, para los usuarios comerciales, por un año a partir de la fecha de compra. No se garantizan las pilas.

Delta Faucet Company reemplazará, SIN CARGO, durante el período de garantía aplicable, cualquier pieza

o acabado que pruebe tener defectos de material y/o fabricación bajo la instalación, uso y servicio normal. Si

la reparación o su reemplazo no es práctico, Delta Faucet Company tiene la opción de reembolsarle su

dinero por la cantidad del precio de compra a cambio de la devolución del producto.

recursos.

Delta Faucet Company recomienda que use los

servicios de un plomero profesional para todas las

instalaciones y reparaciones. También le recomendamos

que utilice sólo las piezas de repuesto

originales de Delta®.

Delta Faucet Company no será responsable por

cualquier daño a la llave de agua que resulte del mal uso, abuso, negligencia o mala instalación o mantenimiento o reparación incorrecta, incluyendo el no seguir los cuidados aplicables y las instrucciones de limpieza.

Las piezas de repuesto se pueden obtener llamando al número correspondiente más abajo, o escribiendo a:

Estos son sus únicos

En los Estados Unidos y México:

Delta Faucet Company

Product Service 55 E. 111th Street Indianapolis, IN 46280

1 800 345 DELTA (3358)

customerservice@deltafaucet.com

En Canadá:

Masco Canada Limited, Plumbing Group

Technical Service Centre 350 South Edgeware Road St. Thomas, Ontario, Canada N5P 4L1

1 800 345 DELTA (3358)

customerservice@mascocanada.com

La prueba de compra (recibo original) del comprador

original debe ser disponible a Delta Faucet Company para

todos los reclamos a menos que el comprador haya

registrado el producto con Delta Faucet Company. Esta garantía le aplica sólo a las llaves de agua de Delta fabricadas después del 1 de enero 1995 e instaladas en los Estados Unidos de América, Canadá y México.

DELTA FAUCET COMPANY NO SE HACE RESPONSABLE POR CUALQUIER DAÑO ESPECIAL, INCIDENTAL O CONSECUENTE (INCLUYENDO LOS GASTOS DE MANO DE OBRA) POR EL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA DE LA LLAVE DE AGUA. Algunos estados/provincias no permiten la

exclusión o limitación de daños especiales, incidentales o consecuentes, por lo que estas limitaciones y exclusiones

pueden no aplicarle a usted. Esta garantía le otorga derechos legales. Usted también puede tener otros derechos que varían de estado/provincia a estado/provincia.

Esta es la garantía exclusiva por escrito de Delta Faucet Company y la garantía no es transferible.

Si usted tiene alguna pregunta o inquietud acerca de

nuestra garantía, por favor, vea nuestra sección de preguntas frecuentes FAQ sobre la garantía en www.deltafaucet.com, también puede enviarnos un correo

electrónico a customerservice@deltafaucet.com o llámenos al número que le corresponda anteriormente incluido.

Garantia Limitada de Delta HDF

Todas las piezas de la llave Delta HDF están

garantizadas al dueño original de estar libres de defectos en materiales y en la mano de obra por un

período de cinco (5) años. Esta garantía se hace al dueño original y será efectiva el día de la compra como

se ve en el recibo de compra.

Delta reemplazará, LIBRE DE CARGO, durante el período de la garantía, cualquier pieza que resulte

defectuosa en materiales y/o en la mano de obra bajo instalación, uso y servicio normal. Las piezas de repuesto pueden ser obtenidas de su comerciante o

distribuidor local que se encuentran en la guía telefónica

o si usted devuelve la pieza con el recibo de compra

a nuestra fabrica, Y LOS CARGOS DE TRANSPORTE PAGADOS CON ANTELACION, a la dirección dada. ESTA GARANTIA ES LA UNICA GARANTIA EXPRESA DE DELTA. CUALQUIER RECLAMO HECHO BAJO ESTA GARANTIA TIENE QUE SER HECHO DURANTE EL PERIODO DE CINCO AÑOS A QUE SE REFIERE ARRIBA. CUALQUIER GARANTIA IMPLICITA, INCLUYENDO LA GARANTIA IMPLICITA DE COMERCIALIZACION O CONVENIENCIA PARA UN PROPOSITO PARTICULAR, SON LIMITADOS EN

www.deltafaucet.com

DURACION A LA DURACION DE ESTA GARANTIA. LOS CARGOS PARA LA MANO DE OBRA Y/O DAÑOS INCURRIDOS EN LA INSTALACION, REPARACION O REEMPLAZO, ASI COMO LOS DAÑOS INCIDENTALES O CONSECUENTES CONECTADOS CON ELLOS SON EXCLUIDOS Y NO SERAN PAGADOS

POR DELTA.

Algunos estados no permiten limitaciones al tiempo que

dura la garantía implícita, o la exclusión o limitación de los daños incidentales o consecuentes, así que la

limitación o exclusión expresada arriba puede no ser aplicable a usted.

Esta garantía le da a usted derechos legales especícos y usted puede también tener otros derechos que varían

de estado a estado.

Esta garantía es nula por cualquier daño a esta llave

que sea el resultado del mal uso, abuso, negligencia, accidente, instalación impropia, cualquier uso en violación de las instrucciones suministradas por nosotros o cualquier uso de piezas de repuesto que no

sean piezas genuinas Delta.

Instalación del Cartucho

Installation

A. B.

Instalación

Cierre los suministros de agua.

cubierta (1), la tuerca tapa (2) y la tapa de prueba (3). Si no es para instalar en pared delgada, puede quitar el protector (4) de yeso completo. Si la pantalla (5) está en lugar, quite

antes de instalar el cartucho.

Quite la

Instalación de Espalda a Espalda

Instalación Normal (No serequerá cambios)

Instalación Invertido

Gire el cartucho (1) de manera que las palabras ‘hot side’ (lado caliente) (2) aparezcan a la

izquierda. Introduzca el cartucho en la válvula como se muestra. Asegúrese que los tubos del

cartucho y los aros-O (3) estén apropiadamente

sentados en los agujeros en la base del cuerpo de la válvula. Asegúrese que la parte dentada en el cuerpo de la pieza encaje completamente en

las muescas de éste (4).

Fría

Caliente

En las instalaciones dorso con dorso o al

reverso (caliente en la derecha y fría en

la izquierda) introduzca el cartucho con la inscripción “hot side” a la derecha. Si usted no está instalando al reverso o dorso con dorso omita este paso y continúe con el paso 1C.

Deslice la tuerca tapa (1) sobre el cartucho

y enrosque en el cuerpo de la válvula. Apriete a mano bien.

Instalación

Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera

58045

PARA LAS INSTALACIONES DE LAS CABEZAS

DE REGADERA:

agua superior (1) al brazo de la regadera (2) con los accesorios apropiados. Para prevenir daño al acabado del brazo de la regadera, introduzca el extremo que va hacia la pared del brazo de la regadera dentro del reborde (3) antes de atornillar el brazo en la conexión de

la tubería vertical. Aplique cinta para plomero a los enrosques de la tubería. No apriete demasiado la cabeza de la

regadera.

Conecte la toma de salida de

58065

Para combinar las dos regaderas, inserte la lengüeta superior (1) en la regadera de mano

58045:

en la muesca (2) de la cabeza de la regadera. Oprima la regadera de mano en la cabeza de la regadera hasta que las dos partes encajen y queden juntas.

Para combinar las dos regaderas, oprima la regadera de mano en la cabeza de la regadera

58065:

hasta que las dos partes encajen y queden juntas. A continuación, tire hacia abajo la regadera de

mano hasta que quede ja con la cabeza de la regadera.

Si la cabeza de la regadera se mueve cuando retira la regadera manual, apriete a mano la conexión entre la cabeza de la regadera y el brazo de la regadera.

Para cambiar los modos de rocío de la regadera, mueva la palanca (3) de izquierda a derecha al ajuste deseado. Gire la perilla (4) (para cambiar el ujo de agua para que salga sólo por la cabeza

de la regadera, o por la cabeza de la regadera y regadera manual o sólo por la regadera manual.

Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera

Instalación

PARA LA INSTALACIÓN DEL SURTIDOR DE LA BACERA:

instalación suministradas con su surtidor. No conecte los surtidores para las instalaciones en las

supercies horizontales en las válvulas dentro de las paredes. No use las regaderas de mano en vez de un surtidor de bañera conectado a una válvula de bañera/regadera. No use la tubería PEX como tubería entre la válvula y el surtidor de la bañera.

C-1

C-2

C-3

1/2" a 1 1/4"

(13 mm a 32 mm)

1 2

C-4

Reérase a las instrucciones para la

Instalación deslizable

El tubo de cobre (1) debe ser de1/2” de cobre nominal. Importante: Si es necesario cortar el tubo de cobre, el extremo debe biselarse que quede libre de rebabas para prevenir cortar o

mellar el aro O dentro del tubo de cobre. Deslice

el surtidor sobre el tubo de cobre al ras con la

bañera o la supercie de la pared acabada.

Apriete el tornillo de ajuste (2), pero no apriete demasiado.

Instalación de la tubería de Hierro

IInstale una entrerrosca de tubo enroscado de 1/2” (13 mm) (1) para extenderse por delante de la pared acabada. Aplique cinta para plomero a las roscas en la entrerrosca de tubo y atornille el surtidor de la bañera.

Instalación de la tubería de Hierro Instalación del tubo de salida de agua del easyon universal para bañeras

Instale la entrerrosca del tubo de manera que el

extremo de ésta sobresalga de la pared acabada 1/2" a 1 1/4" (13 mm a 32 mm).

Aplique cinta para plomero o compuesto para tubos a las roscas del tubo. Apriete a mano el adaptador (1) a la entrerrosca del tubo (2). Termine apretando con una llave de tubos estándar hasta que el sello positivo se implemente. Tenga cuidado de no dañar la muesca del anillo-O (3). La parte posterior del

adaptador (1) no debe sobresalirse más de 1" (25 mm) de la supercie de la pared acabada.

Apriete a mano el tubo de salida de agua de la bañera al adaptador (1) teniendo cuidado de no dañar el anillo - O (3).

Instalación de Soldadura de Cobre

Quite el aro O (1) del adaptador (2). Suelde el

adaptador al tubo asegurando de mantener la

soldadura lejos de las muesca del aro O. AVISO: NO SE PERMITE SOLDAR EN EL DIAMETRO EXTERIOR DEL ADAPTADOR ADJUNTO A LA MUESCA DEL ARO O. Corte el tubo (3)

y coloque otra vez el aro O en la muesca del adaptador de latón. Atornille la bañera/surtidor al adaptador, asegurando no dañar el aro O, y apriete a mano bien hasta que el surtidor quede

rmemente contra la pared acabada y no quede ojo detrás de la pared.

Instalación

El Ajuste del Tope que Limita la Rotación

Más Caliente

Disco

Unidad

del Vástago

Tope de Limite de Girar

IMPORTANTE:

El Ajuste del Tope que Limita la Rotación se usa para limitar la cantidad de agua caliente disponible de manera que, si ajustado apropiadamente, el usuario no se quemará si la manija se gira accidentalmente completamente a “hot” (“caliente”) cuando una persona se está duchando o llenando la bañera. La primera posición permite la cantidad

agua caliente mixta con la fría en el sistema.

En la primera posición el agua estará lo

más fría posible cuando la manija se gira

completamente a caliente. Mientras que mueve el Ajuste del Tope que Limita la Rotación en dirección contrario a las manecillas del reloj, progresivamente aumentará el agua caliente en la mezcla más y más. La última posición a la izquierda es la de mayor cantidad de agua caliente en la mezcla, y tiene el mayor riesgo de lesión por quemadura si alguien accidentalmente abre la manija de la válvula completamente a la posición caliente mientras que se baña o llena la bañera.

•

ADVERTENCIA: En algunos casos, ajustar el Ajuste del Tope que Limita la Rotación en la posición más caliente (completamente en el sentido contrario a la dirección de las manecillas del reloj) puede resultar en lesión por quemadura. Es necesario ajustar el Tope que Limita la Rotación de manera que el agua que sale de la válvula no queme o escalde al usuario cuando la manija de la válvula se gira al lado caliente.

• De acuerdo con la mayoría de los estándares

de la industria, la temperatura máxima

permisible del agua que sale es 120°F (Sus códigos locales de plomería pueden requerir una temperatura de agua menor de 120°F).

• El Tope que Limita la Rotación puede requerir

el ajuste estacional si la temperatura del agua cambia. Por ejemplo, durante el invierno, la

temperatura del agua fría es más fría que

durante el verano resultando en tem-peraturas

MÍNIMA

Posición Primera

variadas en el agua de salida. Una temperatura de agua para un baño o ducha confortable

típicamente es entre 90°F - 110°F.

• Deje que el agua corra de manera que el agua fría esté lo más fría posible y la caliente esté

lo más caliente posible. Coloque la manija en la espiga (vea la página 8, paso 4C) y gire la manija en dirección contraria a las manecillas del reloj hasta que la manija pare.

• Coloque el termómetro en un vaso plástico y sosténgalo bajo el chorro de agua. Si la temperatura de agua está por encima de 120°F el

tope que limita la rotación debe ajustarse otra

vez moviéndolo en sentido de las manecillas

del reloj para reducir la temperatura del agua de

salida de la válvula a menos de 120°F o para

que cumpla con los requisitos de sus códigos locales de plomería.

• Para ajustar la temperatura del agua que sale de la válvula, hale el disco otra vez a la posición donde se puede remover el Tope del

Límite Rotacional y reajuste el engranaje de

los dientes a la posición para la temperatura deseada. Al mover en dirección de las manecillas del reloj reducirá la temperatura del agua de salida, y al contrario aumentará la temperatura del agua de salida. El cambio de temperatura por cada diente (muesca) puede

ser de 4°F-16°F dependiendo de la condición del agua de entrada. Si es necesario repítalo.

Presione el disco hasta que está asentado completamente.

reinstala el Disco después de hacer el ajuste del Tope del Límite Rotacional pudiera escaldarse con agua demasiado caliente.

• ASEGÚRESE QUE EL AGUA FRÍA FLUYA DE LA VÁLVULA PRIMERO. ASEGÚRESE QUE EL AGUA QUE FLUYE DE LA VÁLVULA EN LA POSICIÓN MÁS CALIENTE POSIBLE NO EXCEDA 120°F O EL MÁXIMO PERMITIDO POR SUS CÓDIGOS LOCALES DE PLOMERÍA.

ADVERTENCIA: Si no

Instalación

El Ajuste del Tope que Limita la Rotación

IMPORTANTE:

El Ajuste del Tope que Limita la Rotación se usa para limitar la cantidad de agua caliente disponible de manera que, si ajustado apropiadamente, Una lesión de escaldado es menos probable que se ocurra si la manija se gira accidentalmente completamente a “hot” (“caliente”) cuando una persona se está duchando o llenando la bañera. La primera posición permite la cantidad

agua caliente mixta con la fría en el sistema.

En la primera posición el agua estará lo

más fría posible cuando la manija se gira

•

ADVERTENCIA: En algunos casos, ajustar

el Ajuste del Tope que Limita la Rotación en la posición más caliente (completamente en el sentido contrario a la dirección de las manecillas del reloj) puede resultar en lesión por quemadura. Es necesario ajustar el Tope que Limita la Rotación de manera que el agua que sale de la válvula no queme o escalde al usuario cuando la manija de la válvula se gira al lado caliente.

• De acuerdo con la mayoría de los estándares

de la industria, la temperatura máxima

permisible del agua que sale es 120°F (Sus códigos locales de plomería pueden requerir una temperatura de agua menor de 120°F).

• El Tope que Limita la Rotación puede requerir

el ajuste estacional si la temperatura del agua cambia. Por ejemplo, durante el invierno, la

MÍNIMA

Hotter

temperatura del agua fría es más fría que

durante el verano resultando en tem-peraturas variadas en el agua de salida. Una temperatura de agua para un baño o ducha confortable

típicamente es entre 90°F - 110°F.

• Deje que el agua corra de manera que el agua fría esté lo más fría posible y la caliente

esté lo más caliente posible. Coloque la manija

en la espiga (vea la página 8, paso 4C) y gire la manija en dirección contraria a las manecillas del reloj hasta que la manija pare.

• Coloque el termómetro en un vaso plástico y sosténgalo bajo el chorro de agua. Si la tem-

peratura de agua está por encima de 120°F el

tope que limita la rotación debe ajustarse otra

vez moviéndolo en sentido de las manecillas

del reloj para reducir la temperatura del agua de

salida de la válvula a menos de 120°F o para

que cumpla con los requisitos de sus códigos locales de plomería.

• Para ajustar la temperatura del agua que sale de la válvula, Tirar la Parada de Límite

Rotacional de color blanco hacia afuera y girarla. Al mover en dirección de las manecillas del reloj reducirá la temperatura del agua de salida, y al contrario aumentará la temperatura del agua de salida. El cambio de temperatura por cada diente (muesca) puede ser de

4°F-16°F dependiendo de la condición del agua de entrada. Si es necesario repítalo. Cuando

haya terminado, asegúrese de que la Parada de

Límite Rotacional esté completamente retraída

a la posición sentada.

tome la Parada de Límite Rotacional aparte.

• ASEGÚRESE QUE EL AGUA FRÍA FLUYA DE LA VÁLVULA PRIMERO. ASEGÚRESE QUE

EL AGUA QUE FLUYE DE LA VÁLVULA EN LA POSICIÓN MÁS CALIENTE POSIBLE NO EXCEDA 120°F O EL MÁXIMO PERMITIDO POR SUS CÓDIGOS LOCALES DE PLOMERÍA.

ADVERTENCIA: No

Cooler

Instalación Final

Instalación

Deslice el aro O (1) sobre el cartucho y la tu- erca tapa (2). El aro O, el cual funciona como un separador para estabilizar la manga, debe quedar apoyado en la tuerca tapa. Si su modelo requiere un separador (3), in-

sértelo en la manga (4) y empújelo hacia el frente. Deslice la manga sobre el cartucho,

el cuerpo de la pieza y el aro O.

5 4

La instalación de la roseta para los modelos T14053, T14253, T14453, T14067, T14267 y T14467.

una llave Allen para jar el tornillo de ajuste (1). Insertar el botón obturador (3) (si su modelo tiene uno) en el agujero de tornillo de ajuste.

Fije la roseta con oricio (1) y la placa de atrás

(2) (si su modelo tiene una) al soporte (3) usando los 2 tornillos suministrados (4). No apriete demasiado los tornillos de la roseta.

Si está instalando the Cassidy Modelos T14097, T14297 y T14497:

Gira la tapa(5) en la cubierta de oricio(1).

Para los modelos T14053, T14253, T14453: T14067, T14267 y T14467

Instale el soporte (5) sobre el cuerpo del cartucho usando los 2 tornillos incluidos (6). Instale la chapa de base (7) colocándola sobre el soporte como se muestra y girándola para que

encaje enlas muescas (8). Fije la chapa de base

al soporte usando el tornillo de ajuste (9).

Limpieza y Cuidado de su Llave

Tenga cuidado al ir a limpiar este producto. Aunque su acabado es sumamente durable, puede ser afectado por agentes de limpieza o para pulir abrasivos. Para limpiar su llave, simplemente frótela con un trapo húmedo y

luego séquela con una toalla suave.

Mantenimiento

La llave tiene fugas de agua en la salida de tina/cabeza deregadera–

CIERRE LOS SUMINISTROS DE AGUA.

Reemplace Asientos y Resortes–Equipo de

Reparaciones RP4993 Verica el condición de los

anillos “O” más bajo y repongalos si será necesario RP14414. Vea Sugerencias Utiles 1, 2, y 3.

Si la fuga de agua persiste–

CIERRE LOS SUMINISTROS DE AGUA.

Reemplace el cartucho de válvula RP46074. Vea Sugerencia Utiles 1, 2, 3, 4 y 5.

No se puede mantener temperatura de agua constante:

Reemplace ensamble de caja con RP46071 o sigue los instrucciones en Sugerencias Utiles 1, 2, 3, 4 y 5.

Sugerencia Utiles:

1. Antes de remover el ensamble del cartucho de

la válvula para hacerle cualquier servicio, fíjese en la posición del tope del límite rotacional ubicado en

la tapa. Siempre se debe reponer el ensamble de

cartucho de válvula en el mismo posición. TENGA CUIDADO después de cumplir el instalación dele vuelta a la válvula para asegurar que AGUA FRIA SALGA PRIMERO.

¡ADVERTENCIA! No se puede usar

SCRUBBING BUBBLES® BATHROOM CLEANER o LYSOL® BASIN TUB AND TILE CLEANER

en las manijas transparentes. El uso de estos productos pueden resultar en manijas rajados o severamente dañados. Si estos

productos caen sobre la manija, séquelo

inmediatamente con una toalla de algodón suave.

2. Para quitar el cartucho de válvula del cuerpo, cierre los suministros de agua y quite el maneral y bonete. No se debe quitar el cartucho de válvula del cuerpo con atornillador. Ponga el maneral encima el vástago y giralo en el sentido contrario al de las agujas del reloj aproximado 1/4 vuelta. Levanta el cartucho de válvula aguera el cuerpo.

3. Para quitar los asientos y resortes.

Quite el cartucho de válvula, (vea arriba). Separa

ensamble de botón de ensamble de caja girando el botón 90 en el sentido contrario al de las agujas del reloj.

4. Si la agua en su area contiene cal, orín, arena

o otros contaminamientos, su válvula de equilibrio de presión requerá inspecciones periódico. La

frequencía de los inspecciones depende en el

tamaño de contaminamientos en la agua. Para inspectar el cartucho, quite el cartucho, sigue los

pasos apuntado en nota 1 arriba. Dele vuelta al

válvula hasta el posición completamente mixto y sacude el cartucho riguroso. Si hay traqueteo, funciona el unidad y se puede reinstalar siguendo nota 1 de arriba. Si no hay traqueteo, reemplace el ensamble de caja.

5. Presione el disco hasta que está asentado

completamente. Vea la página 6 para más

detalles.

Hoja resumen de referencia para el cartucho

Unidades enviadas en

Marcha de 2006 y después.

MultiChoice® 13/14

Bastidor más Largo Ubicado más Abajo

Gris

Blancuzco

Ordene el Repuesto RP46074 para cambiar el cartucho.

Unidades enviadas antes

de Marcha de 2006.

Viejo

Monitor® 1300/1400

Más corto Más abajo Bastidor

Blanco

Azul o

Blancuzco

Ordene el Repuesto RP19804 para cambiar el cartucho.

Los cartuchos del

reemplazo enviaron en

julio de 2006 y después.

Nuevo

Monitor® 1300/1400

Más corto Más abajo Bastidor

White

Ordene el Repuesto RP19804 para cambiar el cartucho.

Los cartuchos de cerámica

enviados en diciembre

del 2012 en adelante.

Nuevo cartucho

de cerámica.

Azul

Ordene el Repuesto RP74236 para cambiar el cartucho.

Instructions d’installation

Finition de la soupape MultiChoice

ASME A112.18.1 / CSA B125.1

ASSE 1016 (Type -P- or -T-)

13, 14, Séries

Inscrivez le numéro de modèle ici.

Articles dont vous pouvez avoir besoin:

Table des matières

Garanties ................................................................................ Page 2

Instructions d’installation ........................................................ Pages 3 - 8

Instructions de nettoyage ........................................................ Page 9

Maintenance ............................................................................ Page 9

Fiche de référence sommaire de la cartouche ........................ Page 9

Pièces de rechange ................................................................. Pages 10 - 25

Guide d’utilisation

Ce robinet satisfait aux exigences des normes ASME A112.18.1/CSA B125.1 et ASSE 1016 (Type -P- or -T-) ou les surpasse. ATTENTION:

pour que la température maximale de l’eau chaude soit sans danger. Toute modication des réglage peut entraîner une élévation de la température à la sorite du robinet au delà de la température sans danger et pourrait causer un échaudage.

AVIS À L’INSTALLATEUR : ATTENTION! – En qualité d’installateur, vous êtes tenu d’INSTALLER et de RÉGLER ce robinet

conformément aux instructions. Ce robinet ne

s’adapte pas automatiquement aux uctuations de la température de l’eau d’alimentation. Par

conséquent, il faut régler la butée limitatrice de

température au moment de l’installation et il peut être nécessaire de faire de nouveaux réglages par la suite en raison des uctuations saisonnières de la température de l’eau.

VOUS DEVEZ informer le propriétaire ou

l’utilisateur de cette exigence. En cas de doute

quant à la marche à suivre pour faire ces réglages, veuillez consulter page 6 si un doute persiste, et si cette ince rtitude persiste, appelez-nous au 1-800-345-DELTA.

Après avoir terminé l’installation et le réglage, vous devez inscrire, sur l’étiquette de mise en garde

fournie, votre nom, le nom de votre entreprise et la

L’installateur doit régler l’appareil

fournie, votre nom, le nom de votre entreprise et la

date à laquelle vous avez réglé la butée limitatrice de température, puis xer l’étiquette à l’endos de la porte de la coiffeuse. Vous devez également xer l’étiquette d’avertissement au chauffe-eau.

Veuillez laisser ce feuillet d’instructions au propriétaire ou à l’utilisateur pour qu’il puisse

le consulter au besoin. MISE EN GARDE – Ce robinet thermostatique à équilibrage de pression pour baignoire est

conçu pour limiter les effets des uctuations de température de l’eau causées par les variations de la pression d’alimentation attribuables au fonctionnement d’un lave-vaisselle, d’une machine à laver, d’un cabinet d’aisances ou d’un autre appareil qui consomme de l’eau. Il peut ne pas protéger l’utilisateur contre l’échaudage en cas de défectuosité d’un autre

dispositif de régulation de la température, si le réglage de la butée limitatrice de haute température est mauvais, si la température de l’eau chaude a été modiée après que les réglages ont été effectués ou si la température

de l’eau d’alimentation a changé en raison du

changement de saison. MISE EN GARDE – N’installez pas de dispositif

d’arrêt sur une sortie quelconque de ce robinet. En interrompant l’écoulement de l’eau, ce dispositif peut empêcher le robinet d’équilibrer les pressions d’eau chaude et d’eau froide.

68881 Rev.E 09/20/131

Garantie à vie limitée des robinets et de leurs nis

Pièces et nis

Toutes les pièces (à l’exception des composants électroniques et des piles) et tous les nis de ce robinet Delta® sont protégés contre les défectuosités du matériau

et les vices de fabrication par une garantie qui est consentie au premier acheteur et qui demeure valide tant

que celui-ci demeure propriétaire de la maison dans laquelle le robinet a été installé. Dans le cas d’une

utilisation commerciale, la garantie est de 5 ans à compter de la date d’achat.

Composants électroniques et piles (le cas échéant)

Si ce robinet Delta® comporte des composants électroniques, ces composants (à l’exception des piles) sont protégés contre les défectuosités du matériau et les

vices de fabrication par une garantie consentie au premier

acheteur qui est d’une durée de 5 ans à compter de la date d’achat. Dans le cas d’une utilisation commerciale, la garantie est d’un an à compter de la date d’achat. Aucune

garantie ne couvre les piles.

Delta Faucet Company remplacera, GRATUITEMENT, pendant la période de garantie applicable, toute pièce ou tout ni qui présentera une défectuosité du matériau et/ou un vice de fabrication pour autant que le robinet ait été installé, utilisé et entretenu normalement. S’il est impossible de réparer ou de remplacer le robinet, Delta Faucet Company pourra décider de rembourser le prix d’achat du produit pour autant que celui-ci lui soit retourné.

Il s’agit de vos seuls recours.

Delta Faucet Company recommande de coner l’installation et la réparation à un plombier professionnel. Nous vous recommandons également d’utiliser uniquement des pièces de rechange authentiques Delta®.

Delta Faucet Company se dégage de toute responsabilité à l’égard des dommages causés au robinet en raison d’un mauvais usage, d’un usage abusi f, de la négligence ou de l’utilisation d’une méthode d’installation, de maintenance ou de réparation incorrecte ou inadéquate, y compris les dommages résultant du non-respect des instructions de nettoyage et d’entretien applicables. Garantie limitée des robinets Delta® Pour obtenir des pièces de rechange, veuillez appeler au numéro applicable ci-dessous ou écrire à l’adresse applicable ci-dessous.

Aux États-Unis et au Mexique :

Delta Faucet Company

Product Service 55 E. 111th Street Indianapolis, IN 46280 St.

1-800-345-DELTA (3358)

customerservice@deltafaucet.com

Au Canada:

Masco Canada Limited, Plumbing Guoup

Thechnical Service Centre 350 South Edgware Roard Thomas, Ontario, Canada N5P 4L1

1-800-345-DELTA (3358)

customerservice@mascocanada.com

La preuve d’achat (reçu original) du premier acheteur doit être présentée à Delta Faucet Company pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de Delta Faucet Company. La présente garantie s’applique uniquement aux robinets Delta fabriqués après le 1er janvier 1995 et installés aux États-Unis d’Amérique, au Canada et au Mexique. DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DES DOMMAGES PARTICULIERS, CONSÉCUTIFS OU INDIRECTS (Y COMPRIS LES FRAIS DE MAIN-D’OEUVRE) QUI POURRAIENT RÉSULTER DE LA VIOLATION D’UNE GARANTIE IMPLICITE OU EXPLICITE QUELCONQUE SUR LE ROBINET. Dans les États ou les provinces où il est interdit de limiter ou d’exclure la responsabilité à l’égard des dommages particuliers, consécutifs ou indirects, les limites et les exclusions susmentionnées ne s’appliquent pas.

La présente garantie vous donne des droits précis qui peuvent varier selon l’État ou la province où vous résidez. La présente garantie écrite est la garantie exclusive offerte par Delta Faucet Company et elle n’est pas transférable.

Si vous avez des questions ou des préoccupations en ce

qui concerne notre garantie, veuillez consulter la page

Warranty FAQs à www.deltafaucet.com, faire parvenir un

courriel à customerservice@deltafaucet.com ou nous

appeler au numéro applicable.

Garantie Limitée sur les Robinets Ultra-Robustes Delta de la Série HDF

Toutes les pièces des robinets ultra-robustes Delta de la série HDF sont protégées contre les défectuosités du matériau et les vices de conception par une garantie qui est consentie au premier acheteur pour une période de

cinq (5) ans. Cette garantie entre en vigueur à compter de

la date d’achat indiquée sur le reçu de l’acheteur.

Pendant la période de garantie, Delta remplacera, SANS FRAIS, toute pièce présentant une défectuosité du matériau et (ou) un vice de fabrication pour autant que l’appareil ait été installé, utilisé et entretenu correctement.

Pour obtenir des pièces de rechange, veuillez communiquer avec le distributeur ou le concessionnaire de

votre région dont le nom gure dans l’annuaire téléphonique ou retourner la pièce défectueuse accompagnée du reçu de l’acheteur à notre usine, PORT PAYÉ, à l’adresse indiquée. LA PRÉSENTE GARANTIE EST LA SEULE GARANTIE IMPLICITE OFFERTE PAR DELTA. TOUTE RÉCLAMATION EN VERTU DE CETTE GARANTIE DOIT ÊTRE FAITE AU COURS DE LA PÉRIODE DE CINQ ANS SUSMENTIONNÉE. TOUTE GARANTIE IMPLICITE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU

www.deltafaucet.com

D’ADÉQUATION DU PRODUIT AVEC UN USAGE PARTICULIER, EST LIMITÉE À LA DURÉE DE LA PRÉSENTE GARANTIE. LES FRAIS DE MAIN-D’OEUVRE ET (OU) LES DOMMAGES PROVOQUÉS AU COURS DE L’INSTALLATION, DE LA RÉPARATION OU DU REMPLACEMENT D’UN ÉLÉMENT AINSI QUE LES PERTES OU LES DOMMAGES INDIRECTS EN RÉSULTANT NE SONT PAS COUVERTS PAR CETTE GARANTIE.

Là où il est interdit de limiter la durée de la garantie implicite ou les responsabilités à l’égard des dommages indirects, les exclusions et les limites susmentionnées ne s’appliquent pas.

La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de résidence.

Les dommages résultant d’une mauvaise utilisation, d’une utilisation abusive, de la négligence, d’un accident, d’une

mauvaise installation, du non respect de nos instructions

ou de l’utilisation de pièces de rechange autres que des pièces d’origine Delta ne sont pas couverts par la garantie.

Installation de la cartouche

Installation

A. B.

Installation

Interrompez l’arrivée d’eau.

couvercle (1), l’écrou à portée sphérique (2) et le capuchon d’essai (3) du corps. Si vous n’installez pas l’appareil dans une

paroi mince, vous pouvez retirer le protecteur

(4) complètement. Si l’écran (5) est en place, enlevez avant d’installer

la cartouche.

Enlevez le

Installation dos à dos

Installation normale (Non modiée)

Installation

Inversée

Tournez la cartouche (1) de sorte que la

mention « hot side » (2) se trouve du côté

gauche. Introduisez la cartouche dans le corps de la soupape comme le montre la

gure. Assurez-vous que les tubes et les

joints toriques (3) de la cartouche sont bien

calés à la base du corps. Assurez-vous que

les ergots sur le corps sont parfaitement

engagés dans les rainures du corps (4).

Eau Froides

Eau Chaude

Dans le cas d’une installation dos à dos ou inversée (eau chaude à droite et eau

froide à gauche), introduisez la cartouche de sorte que la mention « hot side » se

trouve du côté droit. S’il ne s’agit pas d’une installation dos à dos ou inversée, sautez la présente étape et passez à l’étape 1C.

Faites glisser l’écrou à portée sphérique

(1) sur la cartouche et vissez-le sur le corps. Serrez à la main fermement.

Installation

Installation de la pomme de douche et du bec de baignoire

58045

INSTALLATION DE LA POMME DE DOUCHE :

Raccordez la sortie supérieure (1) au tuyau d’alimentation de la pomme de douche (2) à l’aide des raccords appropriés. Pour éviter d’abîmer le ni du tuyau de la pomme de douche, introduisez le côté «

mur » de celui-ci dans la collerette (3) avant de le visser dans le raccord du tuyau vertical. Appliquez du ruban

de plomberie sur les lets. Vissez la pomme de douche

(4) sur le tuyau. Appliquez du ruban de plomberie sur les

lets. Prenez garde de serrer la pomme de douche

excessivement.

58065

Pour combiner les deux douches, introduisez la patte supérieure (1) de la douche à

58045:

main dans la rainure (2) de la pomme de douche. Poussez la douche à main dans la pomme de

douche jusqu’à ce que les deux éléments se bloquent ensemble et deviennent solidaires.

Pour combiner les deux douches, poussez la douche à main dans la pomme de douche,

58065:

tirez ensuite sur la douche à main pour la verrouiller avec la pomme de douche. Si la pomme de douche bouge pendant que vous retirez la douche à main, serrez le raccord entre la pomme de douche et le bras de douche à la main.

Pour changer le mode de pulvérisation, tournez la manette (3) vers la gauche ou la droite selon le réglage désiré. Utilisez le bouton (4) pour sélectionner les modes douche seulement, douche

et douche à main ou douche à main seulement.

Installation

Installation de la pomme de douche et du bec de baignoire

INSTALLATION DU BEC DE BAIGNOIRE :

Consultez les instructions d’installation fournies avec le bec. Ne raccordez pas à une soupape murale à un bec conçu pour être monté sur une plage. Ne raccordez pas une douche à main à la sortie d’un robinet de baignoire-douche prévue pour un bec de baignoire. N’utilisez pas de tube PEX pour raccorder le bec.\

C-1

C-2

C-3

1/2 po a 1 1/4 po (13 mm to 32 mm)

1 2

Installation d’un bec coulissant

Le tube de cuivre (1) doit avoir un diamètre nominal de1/2 po. Important : Si vous devez couper le tube de cuivre, chanfreinez son

extrémité de sorte qu’elle ne risque pas d’endommager le joint torique à l’intérieur du bec. Faites glisser le bec sur le tube de cuivre de sorte qu’il s’appuie contre la surface nie de la

baignoire ou du mur. Serrez la vis de calage (2), mais prenez garde de la serrer excessivement.

Installation à l’aide d’un tuyau de fer

Installez le manchon leté (1) 1/2 po (13 mm) de

manière que sa saillie par rapport à la surface

nie du mur. Appliquez du ruban de plomberie sur les lets du manchon et xez celui-ci au bec de

baignoire en vissant.

Installation à l’aide d’un tuyau de fer

Installation du bec de baignoire polyvalent easy-on

Installez le manchon leté de manière qu’il présente

une saillie de 1/2 à 1 1/4 po (13 mm à 32 mm) par

rapport à la surface nie du mur. Appliquez du ruban de plomberie ou du composé à letage sur les lets. Montez l’adaptateur (1) sur le manchon (2) et serrez-le à la main. Finissez ensuite le serrage à l’aide d’une clé à tube pour rendre le joint étanche. Prenez garde d’abîmer le rainure du joint torique (3). Les dos de l’adaptateur (1) ne doit pas se

trouver à plus de 1 pouce (25 mm) par rapport à la

surface nie du mur. Montez le bec de baignoire sur l’adaptateur (1) et

serrez-le à la main en prenant soin de ne pas abîmer le joint torique (3).

C-4

Installation à l’aide d’un tuyau de cuivre brasé

Retirez le joint torique (1) de l’adaptateur (2).

Brasez l’adaptateur au tube en prenant garde d’échapper du métal d’apport dans la rainure pour le joint torique. ATTENTION : IL NE DOIT PAS Y AVOIR DE MÉTAL D’APPORT SUR LA CIRCONFÉRENCE EXTÉRIEURE DE L’ADAPTATEUR PRÈS DE LA RAINURE POUR LE JOINT TORIQUE. Coupez le

tube (3) et remettez le joint torique en place dans la

raInure de l’adaptateur en laiton. Vissez le bec de baignoire sur l’adaptateur et prenant garde d’abîmer le joint torique. Serrez le bec à la main jusqu’à ce qu’il s’appuie solidement contre la surface nie de la paroi et qu’il n’y ait plus de jeu derrière le mur.

Installation

Réglage de la butée anti-échaudage

Plus chaude

Disque

Obturateurs

Butée anti-échaudage

1ère Position

IMPORTANT:

La butée antiéchaudage sert à limiter la quantité d’eau chaude disponible de sorte que l’utilisateur ne risque pas d’être ébouillanté si la manette est amenée à l’extrémité de la plage du côté « Eau chaude » par inadvertance alors que quelqu’un se trouve

sous la douche ou dans la baignoire. La première position est celle qui laisse passer

le MOINS d’eau chaude à mélanger avec l’eau froide. À la première position, l’eau

est aussi froide que possible alors que la

manette se trouve à l’extrémité de la plage du côté « Eau chaude ». En tournant la butée antiéchaudage, vous ajoutez progressivement de plus en plus d’eau chaude au mélange.

La dernière position à gauche est celle qui

laisse passer le plus d’eau chaude et le risque d’ébouillantage est plus élevé si quelqu’un amène la manette à l’extrémité de la plage du côté « Eau chaude » par inadvertance alors que quelqu’un d’autre se trouve sous la

douche ou dans la baignoire.

MISE EN GARDE : Dans certains cas,

l’ébouillantage est possible si la butée

antiéchaudage se trouve à la position

la plus chaude (à l’extrémité de la plage

dans le sens antihoraire). Il faut régler la

butée antiéchaudage de manière que l’eau s’écoulant du robinet ne puisse causer de brûlures à l’usager alors que la manette

est à la position « Eau chaude ».

• Selon la plupart des normes en vigueur dans l’industrie, la température de l’eau à la sortie du robinet ne doit pas dépasser 120 °F (certains codes de plomberie peuvent prescrire une température inférieure à cette

valeur).

• La butée antiéchaudage peut devoir être réglée à chaque saison si la température de l’eau d’alimentation change. Par exemple, la température de l’eau froide est plus basse

en hiver qu’en été, ce qui peut entraîner une variation de la température à la sortie du robinet. La température idéale pour la douche ou le bain se situe généralement entre 90 °F - 110 °F.

• Faites couler l’eau de sorte qu’elle soit

aussi froide que possible et aussi chaude que possible. Placez ensuite la manette sur la

tige (reportez-vous à la page 8, étape 4C) et

tournez la manette dans le sens antihoraire

jusqu’à l’extrémité de la plage.

• Placez un thermomètre dans un gobelet en plastique et mettez celui-ci sous le jet d’eau. Si la température de l’eau est supérieure à 120°F, tournez la butée antiéchaudage dans le sens horaire pour abaisser la température de l’eau à la sortie du robinet sous 120°F ou à

une valeur conforme aux exigences du code

de plomberie de votre région.

• Pour régler la température de l’eau qui s’écoule de la soupape, amenez le disque dans une position où il est possible d’enlever la butée de température et engagez les dents

dans les encoches qui correspondent à la

température désirée. La température diminue

dans le sens horaire et augmente dans le

sens antihoraire. La variation de température est de 4 à 16 °F par cran, selon la température de l’eau d’alimentation. Refaites le réglage au besoin. Remettez le disque jusqu’à ce qu’entièrement assis.

MISE EN GARDE : Il y a risque

d’ébouillantage si on omet de réinstaller

le disque après avoir réglé la butée de o caliente.

• ASSUREZ-VOUS QUE L’EAU FROIDE S’ÉCOULE DE LA SOUPAPE EN PREMIER. ASSUREZ-VOUS QUE LA TEMPÉRATURE DE L’EAU NE PEUT DÉPASSER 120 °F OU LA VALEUR MAXIMALE AUTORISÉE PAR LE CODE DE PLOMBERIE DE VOTRE RÉGION.

Installation

Réglage de la butée anti-échaudage

IMPORTANT:

La butée antiéchaudage sert à limiter la quantité d’eau chaude disponible de sorte Une blessure par échaudage est moins

susceptible de se produire. si la manette

est amenée à l’extrémité de la plage du côté « Eau chaude » par inadvertance alors que quelqu’un se trouve sous la douche

ou dans la baignoire. La première position

est celle qui laisse passer le MOINS d’eau chaude à mélanger avec l’eau froide. À la première position, l’eau est aussi froide que

possible alors que la manette se trouve à

l’extrémité de la plage du côté « Eau chaude ». En tournant la butée antiéchaudage, vous ajoutez progressivement de plus en plus d’eau chaude au mélange. La dernière position

à gauche est celle qui laisse passer le plus

d’eau chaude et le risque d’ébouillantage est plus élevé si quelqu’un amène la manette à l’extrémité de la plage du côté « Eau chaude » par inadvertance alors que quelqu’un d’autre se trouve sous la douche ou dans la

baignoire.

MISE EN GARDE : Dans certains cas,

l’ébouillantage est possible si la butée

antiéchaudage se trouve à la position

la plus chaude (à l’extrémité de la plage

dans le sens antihoraire). Il faut régler la

butée antiéchaudage de manière que l’eau s’écoulant du robinet ne puisse causer de brûlures à l’usager alors que la manette

est à la position « Eau chaude ».

valeur).

• La butée antiéchaudage peut devoir être réglée à chaque saison si la température de

Hotter

l’eau d’alimentation change. Par exemple, la température de l’eau froide est plus basse en hiver qu’en été, ce qui peut entraîner une variation de la température à la sortie du robinet. La température idéale pour la douche ou le bain se situe généralement entre 90 °F - 110 °F.

• Faites couler l’eau de sorte qu’elle soit

aussi froide que possible et aussi chaude que possible. Placez ensuite la manette sur la

tige (reportez-vous à la page 8, étape 4C) et

tournez la manette dans le sens antihoraire

jusqu’à l’extrémité de la plage.

ou à une valeur conforme aux exigences du

code de plomberie de votre région.

• Pour régler la température de l’eau qui s’écoule de la soupape, Tirez vers extérieur l’arrêt de limite de rotation et tournez. La température diminue dans le sens horaire

et augmente dans le sens antihoraire. La

variation de température est de 4 à 16 °F par cran, selon la température de l’eau d’alimentation. Refaites le réglage au besoin. Lorsque vous avez ni, assurez-vous que l’arrêt de limite de rotation soit complètement rétracté dans sa position de logement.

AVERTISSEMENT: Ne détachez pas l’arrêt

de limite de rotation.

Cooler

Installation des pièces de nition

Installation

Faites glisser le joint torique (1) sur la cartouche et l’écrou à portée sphérique (2). Le joint sert de pièce d’espacement

et il stabilise le manchon; il doit se trouver

derrière l’écrou à portée sphérique. Si le modèle que vous installez nécessite

une pièce d’espacement (3), introduisezla

dans le manchon (4) et poussez-la vers

l’avant. Faites glisser le manchon sur la

cartouche, le corps et le joint torique.

Installation de la rosace pour les modèles T14053, T14253, T17T453, T14067, T14267 et T14467.

Montez la manette (2) sur la tige et bloquez-la en place en serrant la vis de cal-

age (1) avec une clé Allen.Bouton Insérer

le bouchon (3) (si votre modèle a un) dans

le trou de la vis de réglage.

Fixez la rosace (1) et la plaque arrière (2) (si le

modèle que vous installez encomporte une) sur

le support (3) à l’aide des 2 vis fournies (4).

Prenez garde de serrerles vis de la rosace excessivement.

Si vous installez Cassidy

Modèles T14097, T14297 et T14497:

Enlez le couvercle (5) sur l'écusson (1).

Pour les modèles T14053, T14253, T14453, T14097, T14297 et T14497:

Montez la xation (5) sur le corps de la cartouche à l’aide des 2 vis fournies (6). Installez la plaque de nition (7) en la plaçant sur la xation comme le montre la gure et tournez-la pour bloquer les pattes (8). Fixez la plaque de nition à la xation à l’aide de la vis de calage (9).

Instructions de nettoyage

Il faut le nettoyer avec soin. Même si son

ni est extrêmement durable, il peut être abîmé par des produits fortement abrasifs

ou des produits de polissage. Il faut simplement le frotter doucement avec un

chiffon humide et le sécher à l'aide d'un

chiffon doux.

AVERTISSEMENT: N’employez pas le

nettoyant pour salle de bain Scrubbing

Bubbles

ni le Nettoyant de Lavabos,

Maintenance

Le robinet fuit par le bec ou la pomme de douche. COUPER L’EAU.

Remplacer les sièges et les ressorts (kit de

réparation RP4993. Vérier l’état des joints toriques inférieurs et remplacer ceux-ci au besoin (RP14414). Voir les conseils 1, 2, et 3.

Si la fuite persiste, COUPER L’EAU.

Remplacer la cartouche RP46074. Voir les conseils 1, 2, 3, 4 et 5.

La tempétature de l’eau n’est pas constante.

Remplacer le boîtier par un boîtier RP46071 ou suivre les instructions des conseils 1, 2, 3, 4 et 5.

Conseils:

1. Avant d’enlever la cartouche de la soupape aux ns d’entretien, prenez note de la position de la butée de température maximale sur le chapeau. La cartouche doit toujours être reposée dans la même position. NE PAS PRENDRE DE RISQUES INUTILEMENT. Une fois l’installation terminée, ouvrir le robinet pour s’assurer que L’EAU FROIDE S’ÉCOULE EN PREMIER.

2. Pour déposer la cartouche du corps, couper l’

eau,

de Baignoires et de Carreaux Lysol®

sur

les manettes et les poignées sphériques

transparentes. Ces produits peuvent faire

ssurer les poignées et les manettes ou les abîmer gravement. Si ces poigneés ou ces manettes sont aspergées accidentellement par l’un ou l’autre des produits mentionnés, les essuyer immédiatement à l’aide d’un chiffon de

coton doux.

puis retirer la poignée et le chapeau leté. Ne pas

utiliser un tournevis comme levier pour extraire la

cartouche. Placer la poignée sur la tige et la tourner dans le sens antihoraire d’environ 1/4 de tour après contact des butées. Soulever la cartouche pour la

retirer du corps.

3. Pour déposer les sièges et les ressorts Enlever la cartouche. Séparer la soupape du boîtier en la tournant de 90 degrés dans le sens antihoraire.

Écarter ensuite la soupape du boîtier.

4. Si l’eau d’alimentation du robinet à équilibrage

de pression renferme du calcaire, du fer, du sable

ou d’autres corps étrangers, celui-ci doit faire l’objet d’inspections périodiques. La fréquence des inspections dépend de la quantité de corps étrangers dans l’eau. Pour inspecter la cartouche, la déposer et suivre et les instructions de la note 1

ci-dessus. Ouvrir la soupape en position de plein

mélange et secouer la cartouche vigoureusement.

Si des cliquetis se font entendre, le composant est

en bon état et peut être reposé conformément aux instructions de la note 1 ci-dessus. Si on n’entend

pas de cliquetis, remplacer le boîtier.

5. Remettez le disque jusqu’à ce qu’entièrement assis. Voir la page 5 pour plus de détails.

Fiche de référence sommaire de la cartouche

Unités expédiées en

Mars 2006 et après.

MultiChoice® 13/14

Logement inférieur

plus long

Gris

blanc cassé

Commandez le kit RP46074 pour remplacer la cartouche.

Unités expédiées

avant Mars 2006.

Vieux

Monitor® 1300/1400

Logement inférieur plus court

Blanc

Bleu ou

blanc

cassé

Commandez le kit RP19804 pour remplacer la cartouche.

Les cartouches de rechange

se sont transportées en

juillet 2006 et ensuite.

Nouveau

Monitor® 1300/1400

Logement inférieur plus court

Blanc

Commandez le kit RP19804 pour remplacer la cartouche.

Cartouches en céramique

expédiées en décembre

2012 et par la suite.

Bleu

Commandez le kit RP74236 pour remplacer la cartouche.

58045 & 58065 Models / Modelos / Modèles

58045

▲

RP40592

Shower Flange

Pestaña de la Regadera Collerette

▲

RP40593

Shower Arm Brazo de Regadera Tuyau de Pomme

de Douche

▲

RP64022

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

RP64025

Handshower

Regadera Manual

Douche à main

▲

RP6025

Shower Flange

Pestaña de la Regadera Collerette

▲

RP64025

Handshower

Regadera Manual

Douche à main

58065

RP64021

Hose & Gaskets

Manguera y Empaques Tuyau souple et joints

▲

RP40593

Shower Arm Brazo de Regadera Tuyau de Pomme

de Douche

▲

RP64024

Showerhead Cabeza de Rogadora

Pomme de Douche

RP64021

Hose & Gaskets

Manguera y Empaques Tuyau souple et joints

T13020, T13022, T13120, T13122, T13220, T13220-H2O, T13222, T13220-SHCCER, T13420-SHCCER, T13420, T13420-H2O& T13422 Models / Modelos / Modèles

▲

RP38452

Shower Flange

Pestaña de la Rogadora Collerette

H79

Handle Kit

Juego de herrajes de la Manija Manette en kit

RP29569

Spacer Separadores

Piéce D'espacement

RP152

Set Screw Tornillo de Ajuste

Vis de Calage

▲

RP38357

Showerhead Cabeza de Rogadora

Pomme de Douche

H71, H71PB

Handle Kit

Juego de herrajes de la Manija Manette en kit

RP20542, RP20542PB

Button/Botón/Capuchon

RP6369

Screw Tornillo

Vis

RP23336

O-Ring

Anillo "O"

Joint Torique

RP29569

Spacer Separadores

Piéce D'espacement

▲

RP48717

Handle Kit

Juego de herrajes de la Manija Manette en kit

▲

RP36498

Tub Spout/Non Diverter

Tubo de Salida para Bañera/

Sin Desviador Bec/Sans Dérivation

▲

RP46384

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

Specify Finish Especifíque el Acabado Précisez le Fini

RP196

Trim Screws/Atornillos de Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho

Cartouche

RP29569

Spacer Separadores

Piéce D'espacement

RP26865

Set Screw Tornillo de Ajuste

Vis de Calage

▲

RP5833

Tub Spout/Non Diverter

Tubo de Salida para Bañera/

Sin Desviador Bec/Sans Dérivation

RP54752

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

RP50879

Trim Sleeve

Manga de Fran ja Manchon de Finition

RP41591

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/Botón

Desviador de Alzar Bec / avec Dérivation à Tirette

▲

RP43381

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

RP14414

O-Rings

Anillo "O"

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

▲

RP19895

(Metal/Metálico/Métal) Tub Spout/Pull-Up Diverter

Tubo de Salida para

Bañera/Botón Desviador

de Alzar

Bec/avec dérivation

à tirette

Joint Toriques

RP10700

Seats & Springs Asientos y Resortes Sièges et Ressorts

▲

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme de

Douche

▲

RP21633

Deep Escutcheon

Roseta

Rosace avec Orice

▲

RP19809

Escutcheon Roseta

Rosace avec Orice

RP74236

Ceramic Valve Cartridge Válvula de Cartucho

Cartouche

RP5834▲ RP19820

(Slip On/Ponerse/Glisser sur) Tub Spout/Pull-Down Diverter

Tubo de Salida para Bañera

RP17453 RP17454

(Metal/Metálico/Métal)

RP5843

(Slip On/Ponerse/Glisser sur)

(Plastic/Plastica/Plastic)

Tub Spout/Pull-Down Diverter

Tubo de Salida para Bañera

/Desviador de Halar Bec/Avec Dérivation sur

Embout

/Desviador de Halar Bec/Avec Dérivation sur Embout

▲

Refer to page 9 for more information. / Consulte con la página 9 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

T13090, T13091, T13290, T13291, T13490 & T13491 Models / Modelos / Modèles

▲

RP38357

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

Specify Finish Especifíque el Acabado Précisez le Fini

RP47312

Ceramic Valve Cartridge Válvula de Cartucho

de Cerámica

Cartouche Céramique

RP23336

O-Ring

Anillo "O"

Joint Torique

RP29569

Spacer Separadores

Piéce D'espacement

▲

RP40594

Showerhead Cabeza de Rogadora

Pomme de Douche

RP196

Trim Screws/Atornillos de

Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

13/14 Series Valve Cartridge 13/14 Series Válvula

de Cartucho

13/14 Séries Cartouche

RP43381

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

RP76926

Escutcheon with red/blue marking Escudo con marcado rojo/azul Ecusson avec marquage rouge/bleu

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

▲

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme

de Douche

▲

RP14414

O-Rings

Anillo "O"

Joint Toriques

▲

RP6025

Shower Flange

Pestaña de la Rogadora Collerette

061050A

Escutcheon Roseta

Rosace avec Orice

RP5834▲

(Non Metal/Sin Metálico/Sans Métal)

▲

RP50879

RP36198

Set Screw Tornillo de Ajuste

Vis de Calage

H78

Handle Kit

Juego de herrajes de la Manija Manette en kit

H79

Handle Kit

Juego de herrajes de la Manija Manette en kit

Refer to page 9 for more information. / Consulte con la página 9 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

Trim Sleeve

Manga de Fran ja Manchon de Finition

RP29569

Spacer Separadores

Piéce D'espacement

RP152

Set Screw Tornillo de Ajuste

Vis de Calage

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

▲

RP19895

(Metal/Metálico/Métal) Tub Spout/Pull-Up Diverter

Tubo de Salida para

Bañera/Botón Desviador de Alzar Bec/avec dérivation à tirette

RP5833

Tub Spout/Non Diverter

Tubo de Salida para Bañera/

Sin Desviador Bec/Sans Dérivation

▲

T14038, T14238, T14238-H2O, T14438 & T14438-H2O Models / Modelos / Modèles

▲

RP54752

Showerhead

Cabeza de Rogadora

Pomme de Douche

▲

Specify Finish Especifíque el Acabado Précisez le Fini

RP23336

O-Ring

Anillo "O"

Joint Torique

▲

RP50879

Trim Sleeve

Manga de Fran ja

Manchon de Finition

RP25620

Set Screw Tornillo de Ajuste

Vis de Calage

▲

RP41589

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

RP51304

Handle Assembly

Ensamble de la Manija

Poignée

RP26853

Wrench Llave

Clé

▲

RP6023

Shower Arm Brazo de la Rogadora

Tuyau de Pomme de Douche

▲

RP196

Trim Screws/Atornillos de

Franja/Vis de Finition

▲

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho

Cartouche

RP29569

Spacer Separadores

Piéce D'espacement

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP76927

Escutcheon with red/blue marking Escudo con marcado rojo/azul Ecusson avec marquage rouge/bleu

RP6025

Shower Flange

Pestaña dela Rogadora Collerette

RP19809

Escutcheon Roseta

Rosace avec Orice

RP14414

O-Rings

Anillo "O"

Joint Toriques

▲

RP51303

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

Refer to page 9 for more information. / Consulte con la página 9 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

▲

RP53237

Tub Spout/Non Diverter

Tubo de Salida

para Bañera/Sin Desviador Bec/Sans Dérivation

T14051, T14251, T14251-H2O, T14451 & T14451-H2O Models / Modelos / Modèles

▲

RP62283

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

RP70171

Showerhead Cabeza de Rogadora

Pomme de Douche

RP23336

O-Ring

Anillo "O"

Joint Torique

▲

RP50879

Trim Sleeve

Manga de Fran ja Manchon de Finition

RP25620

Set Screw Tornillo de Ajuste

Vis de Calage

▲

RP6023

Shower Arm Brazo de la Rogadora

Tuyau de Pomme de Douche

▲

RP196

Trim Screws/Atornillos de

Franja/Vis de Finition

▲

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho

Cartouche

RP29569

Spacer Separadores

Piéce D'espacement

▲

RP52587

Handle Assembly

Ensamble de la Manija

Poignée

RP14414

O-Rings

Anillo "O"

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

Joint Toriques

RP76931

Escutcheon with red/blue marking Escudo con marcado rojo/azul Ecusson avec marquage rouge/bleu

▲

RP52144

Shower Flange

Pestaña dela Rogadora Collerette

RP52586

Escutcheon Roseta

Rosace avec Orice

▲

RP26853

Wrench Llave

Clé

▲

Specify Finish Especifíque el Acabado Précisez le Fini

Refer to page 9 for more information. / Consulte con la página 9 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

▲

RP52148

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

T14053, T14253, T14253-H2O, T14453 & T14453-H2O Models / Modelos / Modèles

▲

RP62955

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

RP46870

Shower Arm Brazo de la Rogadora

Tuyau de Pomme de Douche

▲

RP40593

Shower Arm Brazo de la Rogadora

Tuyau de Pomme de Douche

RP51034

Shower Flange

Pestaña dela Rogadora Collerette

▲

RP70171

Showerhead Cabeza de Rogadora

Pomme de Douche

RP23336

O-Ring

Anillo "O"

Joint Torique

▲

RP50879

Trim Sleeve

Manga de Fran ja Manchon de Finition

▲

RP51095

Set Screw & Button Tornillo de Ajuste y Botón

Vis de Calage et Bouton

▲

RP196

Trim Screws/Atornillos de

Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

▲

RP51036

Escutcheon with red/ blue marking

RP46074

Valve Cartridge Válvula de Cartucho

Cartouche

RP29569

Spacer Separadores

Piéce D'espacement

▲

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP51019

RP14414

O-Rings

Anillo "O"

Joint Toriques

Set Screw Tornillo de Ajuste

Vis de Calage

▲

RP76932

Escutcheon with red/blue marking Escudo con marcado rojo/azul Ecusson avec marquage rouge/bleu

RP51035

Bracket & Screws Abrazadera y Tornillos

Support et Vis

▲

RP51037

Handle Kit

Juego de herrajes de la Manija Manette en kit

▲

Specify Finish Especifíque el Acabado Précisez le Fini

Refer to page 9 for more information. / Consulte con la página 9 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

▲

RP53419

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

T14059, T14259 & T14459 Models / Modelos / Modèles

▲

RP6025

Shower Flange

Pestaña dela Rogadora Collerette

RP73373

Escutcheon Roseta

Rosace avec Orice

RP14414

O-Rings

Anillo "O"

Joint Toriques

▲

RP70175

Showerhead Cabeza de Rogadora

Pomme de Douche

RP23336

O-Ring

Anillo "O"

Joint Torique

▲

RP50879

Trim Sleeve

Manga de Fran ja Manchon de Finition

†

RP25620

Set Screw Tornillo de Ajuste

Vis de Calage

▲

RP6023

Shower Arm Brazo de la Rogadora

Tuyau de Pomme de Douche

▲

RP196

Trim Screws/Atornillos de

Franja/Vis de Finition

▲

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho

Cartouche

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

▲

RP73375

Handle Kit

Juego de herrajes de la Manija Manette en kit

RP26853

Wrench Llave

Clé

▲

RP73371

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

▲

Specify Finish Especifíque el Acabado Précisez le Fini

† Designates the accent color on split nish models. † Designa el color para acentuar los modelos

con acabados divididos.

† Désigne la couleur contrastante sur les modèles à deux nis

Refer to page 9 for more information. / Consulte con la página 9 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

T14061, T14261 & T14461 Models / Modelos / Modèles

▲

RP6025

Shower Flange

Pestaña dela Rogadora Collerette

▲

RP73373

Escutcheon Roseta

Rosace avec Orice

RP14414

O-Rings

Anillo "O"

Joint Toriques

▲

RP70175

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

Specify Finish

Especifíque el Acabado Précisez le Fini

RP23336

O-Ring

Anillo "O"

Joint Torique

▲

RP50879

Trim Sleeve

Manga de Fran ja Manchon de Finition

†

RP25620

Set Screw Tornillo de Ajuste

Vis de Calage

▲

RP6023

Shower Arm Brazo de la Rogadora

Tuyau de Pomme de Douche

▲

RP196

Trim Screws/Atornillos de

Franja/Vis de Finition

▲

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho

Cartouche

▲

RP73376

Handle Kit

Juego de herrajes de la Manija Manette en kit

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP26853

Wrench Llave

Clé

▲

RP73372

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

▲

Specify Finish Especifíque el Acabado Précisez le Fini

† Designates the accent color on split nish models. † Designa el color para acentuar los modelos

con acabados divididos.

† Désigne la couleur contrastante sur les modèles à deux nis

Refer to page 9 for more information. / Consulte con la página 9 para más información. /

Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

T14067, T14267, T14267-H2O, T14267-LHD, T14467, T144667-H20, T14467-LHD Models / Modelos / Modèles

▲

RP51032

H2O Showerhead H2O Cabeza de Rogadora H2O Pomme de Douche

▲

RP40593

Shower Arm Brazo de la Rogadora

Tuyau de Pomme de Douche

▲

RP51034

Shower Flange

Pestaña dela Rogadora Collerette

▲

RP70171

Showerhead Cabeza de Rogadora

Pomme de Douche

RP23336

O-Ring

Anillo "O"

Joint Torique

▲

RP50879

Trim Sleeve

Manga de Fran ja Manchon de Finition

▲

RP51019

Set Screw Tornillo de Ajuste n

Vis de Calage

▲

RP75437

Handle Kit

Juego de herrajes de la Manija Manette en kit

▲

RP196

Trim Screws/Atornillos de

Franja/Vis de Finition

▲

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

▲

RP75436

Escutcheon & Gasket Roseta y Empaque

Rosace avec Orice et Joint

RP46074

Valve Cartridge Válvula de Cartucho

Cartouche

RP29569

Spacer Separadores

Piéce D'espacement

RP75435

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

▲

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP51035

Bracket & Screws Abrazadera y Tornillos

Support et Vis

RP14414

O-Rings

Anillo "O"

Joint Toriques

RP73532

Channel Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

RP51019

Set Screw Tornillo de Ajuste

Vis de Calage

▲

Specify Finish Especifíque el Acabado Précisez le Fini

▲

Refer to page 9 for more information. / Consulte con la página 9 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

T14082, T14085, T14185, T14282, T14285, T14285-H2O,T 14482, T14485 & T14485-H2O Models / Modelos / Modèles

▲

RP46870

Shower Arm Brazo de la Rogadora Tuyau de Pomme

▲

RP48590

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

RP52382

Showerhead Cabeza de Rogadora

Pomme de Douche

RP23336

O-Ring

Anillo "O"

Joint Torique

▲

RP50879

Trim Sleeve

Manga de Fran ja Manchon de Finition

†

▲

RP70175

Showerhead Cabeza de Rogadora

Pomme de Douche

RP26865

Set Screw Tornillo de Ajuste

Vis de Calage

de Douche

▲

RP196

Trim Screws/Atornillos de

Franja/Vis de Finition

▲

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho

Cartouche

RP29569

Spacer Separadores

Piéce D'espacement

▲

RP48592

Handle Kit

Juego de herrajes de la Manija Manette en kit

▲

RP41594

Tub Spout/Non Diverter

Tubo de Salida para Bañera/

Sin Desviador Bec/Sans Dérivation

▲

RP40593

Shower Arm Brazo de la Rogadora Tuyau de Pomme

de Douche

RP14414

O-Rings

Anillo "O"

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

† Designates the accent color on split nish models. † Designa el color para acentuar los modelos

con acabados divididos.

† Désigne la couleur contrastante sur les modèles à deux nis

Joint Toriques

▲

RP40592

Shower Flange

Pestaña dela Rogadora Collerette

▲

RP48716

Escutcheon Roseta

Rosace avec Orice

▲

Specify Finish Especifíque el Acabado Précisez le Fini

RP26865

Set Screw Tornillo de Ajuste

Vis de Calage

▲

RP48591

Handle Kit

Juego de herrajes de la Manija Manette en kit

Refer to page 9 for more information. / Consulte con la página 9 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

▲

RP48718

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

▲

RP40625

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

▲

RP19820

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

T14086, T14186, T14286, T14286-SHQ, T14486 & T14486SHQ Models / Modelos / Modèles

▲

RP70171

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

RP50841

Showerhead Cabeza de Rogadora

Pomme de Douche

RP23336

O-Ring

Anillo "O"

Joint Torique

RP29569

Spacer Separadores

Piéce D'espacement

▲

H786

Handle Assembly

Ensamble de la Manija

Poignée

RP50953

Set Screw Tornillo de Ajuste

Vis de Calage

▲

RP46870

Shower Arm Brazo de la Rogadora Tuyau de Pomme

de Douche

▲

RP196

Trim Screws/Atornillos de

Franja/Vis de Finition

▲

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho

Cartouche

▲

RP39407

Trim Sleeve & Spacer

Manga de Franja y

Separadores

Manchon de Finition et Piéce D’espacement

▲

RP40593

Shower Arm Brazo de la Rogadora Tuyau de Pomme

de Douche

▲

RP46872

Shower Flange

Pestaña dela Rogadora Collerette

RP14414

O-Rings

Anillo "O"

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP48333

Tub Spout/Non Diverter with Trim Plate Tubo de Salida para Bañera/Desviador de Halar Bec/Sans Dérivation avec plaque de nition

Joint Toriques

▲

RP49757

Escutcheon Roseta

Rosace avec Orice

▲

RP53419

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

▲

Specify Finish Especifíque el Acabado Précisez le Fini

▲

RP49758

Tub Spout//Pullldown Diverter Tubo de Salida para Bañera/Desviador de Halar Bec/avec dérivation sur embout

Refer to page 9 for more information. / Consulte con la página 9 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

▲

RP49761

Trim Plate Chapa de guarnición

Plaque de nition

T14092, T14292 & T14492 Models / Modelos / Modèles

▲

RP61265

Showerhead Cabeza de Rogadora

Pomme de Douche

RP23336

O-Ring

Anillo "O"

Joint Torique

▲

RP50879

Trim Sleeve

Manga de Fran ja Manchon de Finition

RP25620

Set Screw Tornillo de Ajuste

Vis de Calage

RP26853

Wrench Llave

Clé

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme

de Douche

▲

RP196

Trim Screws/Atornillos de

Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho

Cartouche

RP29569

Spacer Separadores

Piéce D'espacement

▲

RP61268

Handle Assembly

Ensamble de la Manija

Poignée

▲

RP14414

O-Rings

Anillo "O"

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

Joint Toriques

RP76929

Escutcheon with red/blue marking Escudo con marcado rojo/azul Ecusson avec marquage rouge/bleu

▲

Specify Finish Especifíque el Acabado Précisez le Fini

▲

RP61266

Shower Flange

Pestaña dela Rogadora Collerette

RP61267

Escutcheon Roseta

Rosace avec Orice

▲

RP61269

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

Refer to page 9 for more information. / Consulte con la página 9 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

▲

RP54863

Tub Spout/Non Diverter Tubo de Salida para Bañera/Sin Desviador Bec/Sans Dérivation

T14094, T14194, T14294, T14294-H2O, T14494 & T14494-H2O Models / Modelos / Modèles

▲

RP54752

Showerhead Cabeza de Rogadora

Pomme de Douche

RP23336

O-Ring

Anillo "O"

Joint Torique

▲

RP50879

Trim Sleeve

Manga de Fran ja Manchon de Finition

RP51305

Showerhead Cabeza de Rogadora

Pomme de Douche

RP70639

Handle Assembly

RP25620

Set Screw Tornillo de Ajuste

Vis de Calage

Ensamble de la Manija

Poignée

RP26853

Wrench Llave

Clé

▲

RP196

Trim Screws/Atornillos de

Franja/Vis de Finition

▲

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho

Cartouche

RP29569

Spacer Separadores

Piéce D'espacement

▲

RP6023

Shower Arm Brazo de la Rogadora Tuyau de Pomme

de Douche

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP43028

Tub Spout/Non Diverter Tubo de Salida para Bañera/Sin Desviador Bec/Sans Dérivation

RP14414

O-Rings

Anillo "O"

Joint Toriques

▲

RP76928

Escutcheon with red/blue marking Escudo con marcado rojo/azul Ecusson avec marquage rouge/bleu

▲

RP6025

Shower Flange

Pestaña dela Rogadora Collerette

▲

RP34353

Escutcheon Roseta

Rosace avec Orice

▲

RP52153

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

▲

Specify Finish Especifíque el Acabado Précisez le Fini

Refer to page 9 for more information. / Consulte con la página 9 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

T14097-LHP, T14297-LHP & T14497-LHP Models / Modelos / Modèles

▲

RP72562

Shower Flange

Pestaña dela Rogadora Collerette

RP72563

Escutcheon Roseta

Rosace avec Orice

▲

RP76930

Escutcheon with red/blue marking Escudo con marcado rojo/azul Ecusson avec marquage rouge/bleu

▲

RP72566

Finial

Pomo

Grain

▲

Specify Finish Especifíque el Acabado Précisez le Fini

RP23336

O-Ring

Anillo "O"

Joint Torique

▲

RP50879

Trim Sleeve

Manga de Fran ja Manchon de Finition

RP72564

Buttons & Set Screws Botones y Tornillos de Ajuste Boutons et vis de Calage

RP29569

Spacer Separadores

Piéce D'espacement

▲

RP70172

Showerhead Cabeza de Rogadora

Pomme de Douche

RP29569

Spacer Separadores

Piéce D'espacement

RP72564

Buttons & Set Screws Botones y Tornillos de Ajuste Boutons et vis de Calage

H795

Handle Kit

Juego de herrajes de la Manija Manette en kit

RP46074

Valve Cartridge Válvula de Cartucho

Cartouche

▲

RP40593

Shower Arm Brazo de la Rogadora Tuyau de Pomme

de Douche

▲

RP196

Trim Screws/Atornillos de

Franja/Vis de Finition

▲

RP49089

Trim Ring Aro de accesorio

Anneau décoratif

RP14414

O-Rings

Anillo "O"

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

▲

H797

Handle Kit

Juego de herrajes de la Manija Manette en kit

▲

RP72565

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

▲

H798

Handle Kit

Juego de herrajes de la Manija Manette en kit

RP29569

Spacer Separadores

Piéce D'espacement

RP72564

Buttons & Set Screws Botones y Tornillos de Ajuste Boutons et vis de Calage

Joint Toriques

▲

Refer to page 9 for more information. / Consulte con la página 9 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

T14155, T14255-LHP, T14255-H2OLHP, T14455-LHP & T14455-H2OLHP Models / Modelos / Modèles

RP34355

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

RP34359

Trim Ring Aro de accesorio

Anneau décoratif

RP23336

O-Ring

Anillo "O"

Joint Torique

RP43233

Spacer Separadores

Piéce D'espacement

▲

RP50879

Trim Sleeve

Manga de Fran ja Manchon de Finition

RP26865

Set Screw Tornillo de Ajuste

Vis de Calage

▲

H712

Handle Kit

Juego de herrajes de la Manija Manette en kit

▲

RP43233

Spacer Separadores

Piéce D'espacement

RP41898

Glide Ring Aro para Deslizar L’anneau de Glissement

RP70172

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

RP196

Trim Screws/Atornillos de

Franja/Vis de Finition

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho

Cartouche

RP6023

Shower Arm Brazo de la Rogadora

Tuyau de Pomme de Douche

▲

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP29569

Spacer Separadores

Piéce D'espacement

▲

H716

Handle Kit

Juego de herrajes de la Manija Manette en kit

▲

† Designates the accent color on split nish models. † Designa el color para acentuar

los modelos con acabados divididos.

† Désigne la couleur contrastante sur les modèles à deux nis.

▲

Especifíque el Acabado Précisez le Fini

RP14414

O-Rings

Anillo "O"

Joint Toriques

Specify Finish

▲

RP34356

Shower Flange

Pestaña dela Rogadora Collerette

▲

RP34353

Escutcheon Roseta

Rosace avec Orice

▲

RP34349

Finial

Pomo

Grain

†

RP29569

Spacer Separadores

Piéce D'espacement

RP26865

Set Screw Tornillo de Ajuste

Vis de Calage

Refer to page 9 for more information. / Consulte con la página 9 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

▲

RP43028

Tub Spout/Non Diverter

Tubo de Salida para Bañera/

Sin Desviador Bec/Sans Dérivation

▲

RP34357

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

T14178, T14278-LHP, T14278-H2OLHP, T14278-SHCCER,T14478-LHP, T14478-H2OLHP & 14478-SHCCER Models / Modelos / Modèles

▲

RP41589

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

RP43381

Showerhead Cabeza de Rogadora

Pomme de Douche

▲

Specify Finish Especifíque el Acabado Précisez le Fini

RP23336

O-Ring

Anillo "O"

Joint Torique

▲

RP50879

Trim Sleeve

Manga de Fran ja Manchon de Finition

▲

RP54752

Shower Arm Brazo de la Rogadora

Tuyau de Pomme de Douche

▲

RP196

Trim Screws/Atornillos de

Franja/Vis de Finition

▲

RP12630

For Longer Screws Para Tornillos Más Grandes Pour Vis Plus Longues

RP46074

Valve Cartridge Válvula de Cartucho

Cartouche

RP6023

Shower Arm Brazo de la Rogadora

Tuyau de Pomme de Douche

RP14414

O-Rings

Anillo "O"

RP4993

Seats & Springs Asientos y Resortes Sièges et Ressorts

Joint Toriques

RP38452

Shower Flange

Pestaña dela Rogadora Collerette

▲

RP19809

Escutcheon Roseta

Rosace avec Orice

RP29569

Spacer Separadores

RP29569

Spacer Separadores

Piéce D'espacement

RP26853

RP26865

Set Screw

Tornillo de Ajuste

Vis de Calage

RP26865

Set Screw Tornillo de Ajuste

Vis de Calage

Refer to page 9 for more information. / Consulte con la página 9 para más información. / Pour obtenir de plus amples renseignements, reportez-vous à la page 9.

Wrench Llave

Clé

RP29569

Spacer Separadores

Piéce D'espacement

RP26853

Wrench Llave

Clé

Piéce D'espacement

▲

H777

Handle Kit

Juego de herrajes de la Manija Manette en kit

▲

H778

Handle Kit

Juego de herrajes de la Manija Manette en kit

RP42915

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

RP41591

Tub Spout/Pull-Up Diverter

Tubo de Salida para Bañera/

Botón Desviador de Alzar Bec/avec dérivation à tirette

▲

RP74236

Ceramic Valve Cartridge Válvula de Cartucho

RP10700

Seats & Springs Asientos y Resortes Sièges et Ressorts

RP43165

Tub Spout/Non Diverter

Tubo de Salida para Bañera/

Sin Desviador Bec/Sans Dérivation

Cartouche

▲

Notes / Notas / Notes

Delta Faucet Company

Product Service 55 E. 111th Street Indianapolis, IN 46280

Delta DLT6654 Installation Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
