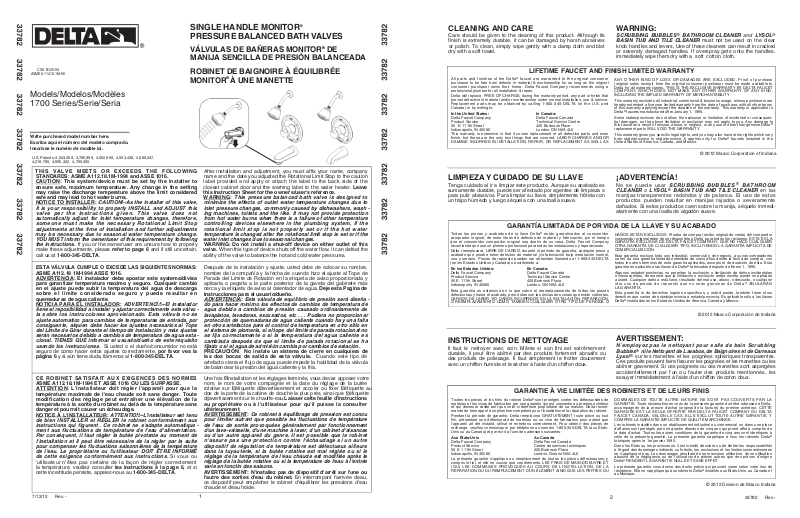

Delta DLT5281 Installation & Assembly

CSA B125-93

ASME A112.18.1M-96

selèdoM/soledoM/sledoM

1700 Series/Serie/Seria

Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.

U.S. Patents: 4,043,359, 3,786,995, 4,562,960, 4,593,430, 4,089,347,
4,218,785, 4,696,322, 4,765,365

THIS VALVE MEETS OR EXCEEDS THE FOLLOWING
STANDARDS: ASME A112.18.1M-1994 and ASSE 1016.
C A U T I O N: This system/device must be set by the installer to
ensure safe, maximum temperature. Any change in the setting
may raise the discharge temperature above the limit considered
safe and may lead to hot water burns.
NOTICE TO INSTALLER: CAUTION!–As the installer of this valve,

it is your responsibility to properly INSTALL and ADJUST this
valve per the instructions given. This valve does not
automatically adjust for inlet temperature changes, therefore,
someone must make the necessary Rotational Limit Stop
adjustments at the time of installation and further adjustments
may be necessary due to seasonal water temperature change.
YOU MUST inform the owner/user of this requirement by following
the instructions. If you or the owner/user are unsure how to properly

make these adjustments, please refer to page 6 and if still uncertain,
call us at ATLED-543-008-1 .

ESTA VÁLVULA CUMPLE O EXCEDE LAS SIGUIENTES NORMAS:
ASME A112.18 1M-1994 ASSE 1016.
A D V E R T E N C I A: El instalador debe apostar este systema/divisa
para garantizar temperatura maximo y seguro. Cualqueir cambio
en el ajuste puede subir la temperatura del agua de descarga
sobre el límite considerado seguro y puede resultar en
quemaduras de agua caliente.
NOTICIA PARA EL INSTALADOR: A D V E R T E N C Í A El instalador

tiene el reposibilidad a instalar y ajustar correctamente esta válvu ­la sobre los instrucciones aprovisionado. Esta válvula no se
ajuste automatico para cambios de temperaturas de entrada, por
consiguente, alquien debe hacer los ajustes necesarios al Tope
del Limite de Girar durante el tiempo de instalación y más ajustes
serán necesarios debido a cambios de temperatura de agua esta ­cional. TIENES QUE informar el usuario/dueño de este requisito
usando los instrucciones. Si usted o el dueño/consumidor no está

seguro de como hacer estos ajustes correctamente, por favor vea la
página 6 y si aún tiene duda, llámenos al .ATLED-543-008-1

CE ROBINET SATISFAIT AUX EXIGENCES DES NORMES
ASME A112.18.1M-1994 ET ASSE 1016 OU LES SURPASSE.
A T T E N T I O N: L'installateur doit régler l'appa rei l pour que la

température maximale de l'eau chaude soit sans danger. Toute
modification des réglage peut entraîner une élévation de la
température à la sorite du robinet au delà de la température sans
danger et pourrait causer un échaudage.
NOTICE À L'INSTALLATEUR: NOITNETTA L'installateur est tenu

de bien INSTALLER et RÉGLER le robinet conformément aux
instructions qui figurent . Ce robinet ne s'adapte automatique -

ment aux fluctuations de température de l'eau d'alimentation.
Par conséquent, il faut régler la butée pivotante au moment de
l'installation et il peut être nécessaire de la régler par la suite
pour compenser les fluctuations saisonnières de la température
de l'eau. Le propriétaire ou l'utilisateur DOIT ÊTRE INFORMÉ
de cette exigence conformément aux instructions. Si vous ou

'utilisateur n'êtes pas certains de la façon de régler correctement
la température, veuillez consulter les instructions à la page 6, et si

cette incertitude persiste, appelez-nous au ATLED-543-008-1 .

7/12/12 Rev.-

SINGLE HANDLE MONIT RO

®

PRESSURE BALANCED BATH V LAVES

LÁV VULAS DE BAÑERAS MONIT RO®DE

JINAM A SENCILLA DE PRESIÓN B DAECNALAA

ROBINET DE BAIGNOIRE À ÉQUILIBRÉE

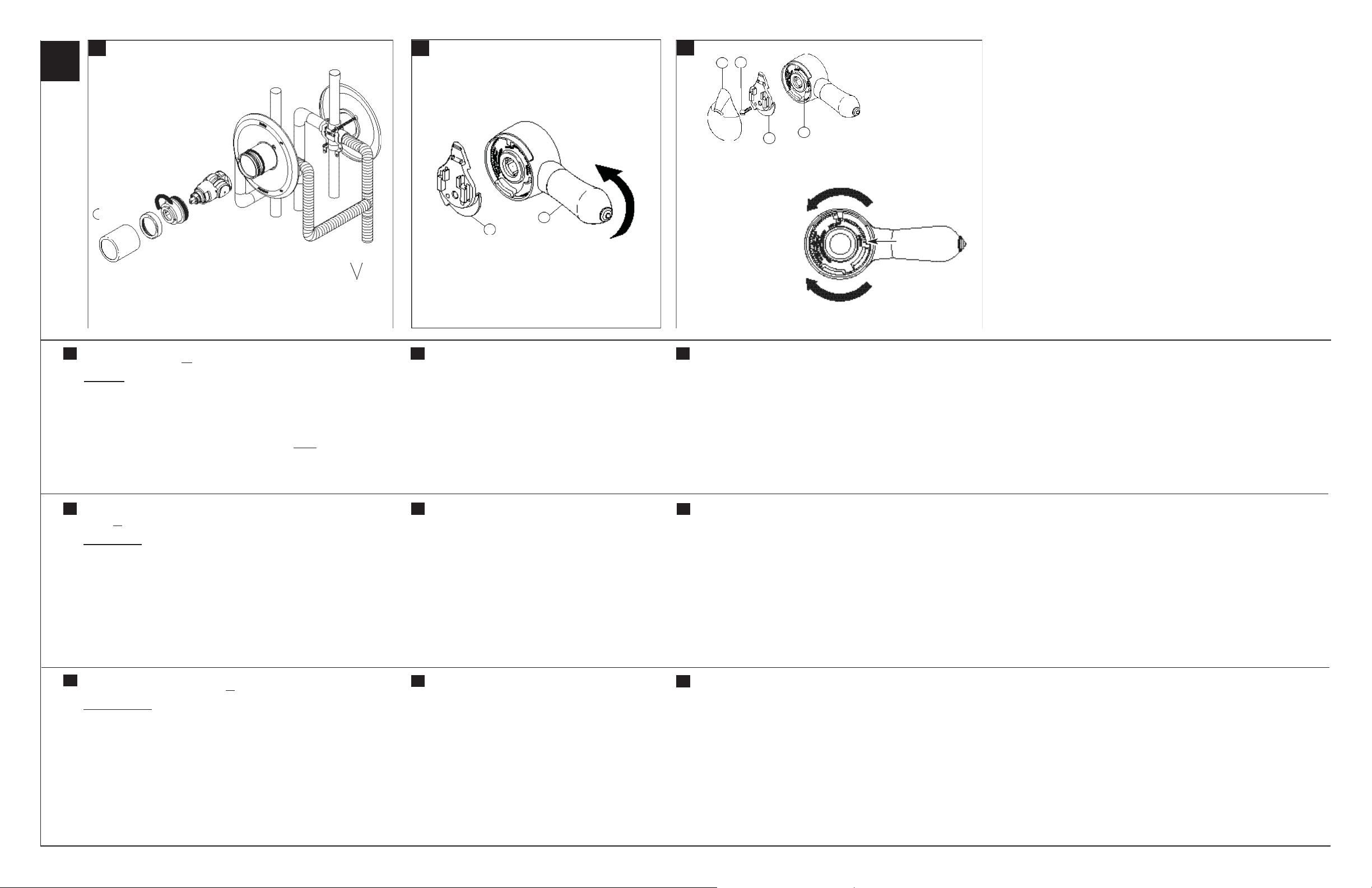

After installation and adjustment, you must affix your name, company
name and the date you adjusted the Rotational Limit Stop to the caution
label provided and apply or attach the label to the back side of the
closest cabinet door and the warning label to the water heater. evaeL

this Instruction Sheet for the owner's/user's reference.
W A R N I N G: This pressure balanced bath valve is designed to

minimize the effects of outlet water temperature changes due to
inlet pressure changes, commonly caused by dishwashers, wash ­ing machines, toilets and the like. It may not provide protection
from hot water burns when there is a failure of other temperature
controlling devices elsewhere in the plumbing system, if the
rotational limit stop is not properly set or if the hot water
temperature is changed after the rotational limit stop is set or if the
water inlet changes due to seasonal changes.

WARNING: Do not install a shut-off device on either outlet of this
valve. When this type of device shuts off the water flow, it can defeat the

ability of the valve to balance the hot and cold water pressures.

Después de la instalación y ajuste, usted debe de colocar su nombre,
nombre de la compañía y la fecha de cuando hizo el ajuste al Tope de
Parada del Límite de Rotación en la etiqueta de aviso proporcionada y
aplicarla o pegarla a la parte posterior de la gaveta del gabinete más
cerca y la etiqueta de aviso al calentador de agua. Deje esta Pagina de

Instrucciones para el usuario/dueño.

do para hacer minimo los effectos de cambios de temperatura de
agua debido a cambios de presión causado ordinariamente de
lavaplatos, lavadoras, excusados, etc . . . Pudiera no proporcionar
protección de quemaduras de agua caliente cuando hay una falla
en otros artefactos para el control de temperatura en otro sitio en
el sistema de plomería, si el tope del límite de parada rotacional no
se fija correctamente o si la temperatura del agua caliente es
cambiada después de que el límite de parada rotacional se ha
fijado o si el agua de admisión cambia por cambios de estación.

PRECAUCIÓN: No instale un sistema de cierre en cualquiera de
las dos bocas de salida de esta válvula. Cuando este tipo de

artefacto cierra el flujo de agua, puede impedir la habilidad de la válvula
de balancear la presión del agua caliente y la fría.

Une fois l installation et les réglages terminés, vous devez apposer votre
nom, le nom de votre compagnie et la date du réglage de la butée
rotative sur l
dos de la porte de la cabine de douche la plus près, ainsi que l
d avertissement sur le chauffe-eau.Laisser cette feuille d'instructions

au propriétaire ou à l'utilisateur pour qu'il puisse la consulter

pour limiter autrant que possible les fluctuations de température
de l'eau de sortie provoquées généralement par fonctionnement
d'un lave-vaisselle, d'une machine à laver, d'un cabinet d'aisances
ou d'un autre appareil du genre. Il est possible que le robinet
n'assure pas une protection contre l'échaudage si un autre
dispositif de régulation de température est défectueux ailleurs
dans la tuyauterie, si la butée rotative est mal réglée ou si le
réglage de la température de l'eau chaude est modifiée après le
réglage de la butée rotative ou si la température de l'eau à l'entrée
varie en fonctin des saisons.

AVERTISSEMENT: N'installez pas de dispositif d'arrêt sur l'une ou
l'autre des sorties d'eau du robinet. En interrompant l'arrivée d'eau,

ce dispositif peut empêcher le robinet d'équilibrer les pressions d'eau
chaude et d'eau froide.

1

®

ROTINOM

À UNE MANETTE

AICNETREVDA : Esta válvula de equilibrio de presión será diseña -

étiquette d avertissement et accoler ou fixer l étiquette au

.tnemerueirétlu

TNEMESSITREVA:Ce robinet à équilibrage de pression est concu

étiquette

CLEANING AND CARE

Care should be given to the cleaning of this product. Although its
finish is extremely durable, it can be damaged by harsh abrasives
or polish. To clean, simply wipe gently with a damp cloth and blot
dry with a soft towel.

LIFETIME FAUCET AND FINISH LIMITED WARRANTY

All parts and finishes of the Delta®faucet are warranted to the original consumer
purchaser to be free from defects in material & workmanship for as long as the original
consumer purchaser owns their home. Delta Faucet Compan y re comm ends u sing a
professional plumber for all installation & repair.

Delta will replace, FREE OF CHARGE, during the warranty period, any part or finish that
proves defective in material and/or workmanship under normal installation, use & service.
Replacement parts may be obtained by calling 1-800-345-DELTA (in the U.S. and
Canada) or by writing to:

In the United States: In Canada:

Delta Faucet Company Delta Faucet Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

This warranty is extensive in that it covers replacement of all defective parts and even
finish, but these are the only two things that are covered. LABOR C
DAMAGE INCURRED IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS

HARGES AND/OR

LIMPIEZA Y CUIDADO DE SU LLAVE

Tenga cuidado al ir a limpiar este producto. Aunque su acabado es
sumamente durable, puede ser afectado por agentes de limpieza o
para pulir abrasivos. Para limpiar su llave, simplemente frótela con
un trapo húmedo y luego séquela con una toalla suave.

GARANTÍA LIMITADA DE POR VIDA DE LA LLAVE Y SU ACABADO

Todas las piezas y acabados de la llave Delta®están garantizados al consumidor

comprador original, de estar libres de defectos de material y fabricación, por el tiempo
que el consumidor comprador original sea dueño de su casa. Delta Faucet Company
recomienda que use un plomero profesional para todas las instalaciones y reparaciones.

Delta reemplazará, LIBRE DE CARGO, durante el período de garantía, cualquier pieza o
acabado que pruebe tener defectos de material y/o fabricación bajo instalación normal,
uso y servicio. Piezas de repuesto pueden ser obtenidas llamando al 1-800-345-DELTA
(en los Estados Unidos y Canada) o escribiendo a:

En los Estados Unidos: En Canada:

Delta Faucet Company Delta Faucet Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6

Esta garantía es extensiva en lo que cubre el reempl azami ento d e to das las piezas
defectuosas y hasta el acabado, pero éstas son las únicas dos cosas que están cubiertas.
CARGOS DE LABOR Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN,
O REEMPLAZAMIENTO COMO TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O

INSTRUCTIONS DE NETTOYAGE

Il faut le nettoyer avec soin. Même si son fini est extrêmement
durable, il peut être abîmé par des produits fortement abrasifs ou
des produits de polissage. Il faut simplement le frotter doucement
avec un chiffon humide et le sécher à l'aide d'un chiffon doux.

GARANTIE À VIE LIMITÉE DES ROBINETS ET DE LEURS FINIS

Toutes les pièces et les finis du robinet Delta®sont protégés contre les défectuosités de

matériau et les vices de fabrication par une garantie qui est consentie au premier acheteur

et qui demeure valide tant que celui-ci demeure propriétaire de sa maison. Delta recom-

mande de faire appel à un plombier compétent pour l'installation et la réparation du robinet.

Pendant la période de garantie, Delta remplacera GRATUITEMENT toute pièce ou tout

fini, présentant une défectuosité de matériau ou un vice de fabrication pour autant que

l'appareil ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de

rechange, veuillez communiquer par téléphone au numéro 1-800-345-DELTA (aux États-

Unis ou au Canada) et par écrit à l'une des adresses suivantes :

Aux États-Unis Au Canada

Delta Faucet Company Delta Faucet Canada

Product Service Centre de services techniques

55 E. 111th Street 420 Burbrook Place

Indianapolis, IN 46280 London, Ontario N6A 4L6

La présente garantie s'applique au remplacement de toutes les pièces défectueuses, y

compris le fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D'OEUVRE ET

(OU) LES DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LA

RÉPARATION OU DU REMPLACEMENT D'UN ÉLÉMENT AINSI QUE LES PERTES OU

W:GNINRA

SCRUBBING BUBBLES®BATHROOM CLEANER a n d L Y S O L
BASIN TUB AND TILE CLEANER must not be used on the clear

knob handles and levers. Use of these cleaners can result in cracked
or severely damaged handles. If overspray gets onto the handles,
immediately wipe them dry with a tfosnottoc.htolc

ANY OTHER KIND OF LOSS OR DAMAGES ARE EXCLUDED. Proof of purchase
(original sales receipt) from the original consumer purchaser must be made available to
Delta for all warranty claims. THIS IS THE EXCLUSIVE WARRANTY BY DELTA FAUCET
COMPANY, WHICH DOES NOT MAKE ANY OTHER WARRANTY OF ANY KIND,
INCLUDING THE IMPLIED WARRANTY OF MERCHANTABILITY.

This warranty excludes all industrial, commercial & business usage, whose purchasers are
hereby extended a five year limited warranty from the date of purchase, with all other terms
of this warranty applying except the duration of the warranty. This warranty is applicable to

®

Delta

faucets manufactured after January 1, 1995.

Some states/provinces do not allow the exclusion or limitation of incidental or consequen­tial damages, so the above limitation or exclusion may not apply to you. Any damage to
this faucet as a result of misuse, abuse, or neglect, or any use of other than genuine Delta
replacement parts WILL VOID THE WARRANTY.

This warranty gives you specific legal rights, and you may also have other rights which vary
from state/province to state/province. It applies only for Delta
United States of America, Canada, and Mexico.

© 2012 Masco Corporation of Indiana

®

faucets installed in the

¡ADVERTENCÍA!

No se puede usar SCRUBBING BUBBLES®BATHROOM
CLEANER o L Y S OL®BASIN TUB AND TILE CLEANER en las

manijas transparentes redondos y de palanca. El uso de estos
productos pueden resultar en manijas rajados o severamente
dañados. Si estos productos caen sobre la manija, séquelo inmedi­atamente con una toalla de algodón suave.

DAÑOS ESTÁN EXCLUÍDOS. Prueba de compra (recibo original de venta) del comprador
consumidor original debe de ser disponible a Delta para todos los reclamos. ESTA ES LA
GARANTÍA EXCLUSIVA DE DELTA FAUCET COMPANY, QUE NO HACE CUALQUIER
OTRA GARANTÍA DE CUALQUIER TIPO, INCLUYENDO LA GARANTÍA IMPLÍCITA DE
COMERCIALIZACIÓN.

Esta garantía excluye todo uso industrial, comercial y de negocio, a cuyos compradores
se les da una garantía limitada extendida de cinco años desde la fecha de compra, con
todos los otros términos de esta garantía aplicados, excepto el de duración de ésta. Esta
garantía es aplicable a las llaves de Delta

Algunos estados/provincias no permiten la exclusión o limitación de daños incidentales
o consecuentes, de manera que la limitación o exclusión arriba escrita puede no aplicarle
a usted. Cualquier daño a esta llave, resultado del mal uso, abuso, o descuido, o cualquier
otro uso de piezas de repuesto que no sean genuinas de Delta
LA GARANTÍA.

Esta garantía le da derechos legales específicos, y usted puede, también tener otros
derechos que varían de estado/provincia a estado/provincia. Es aplicable sólo a las llaves

®

Delta

instaladas en los Estados Unidos de America, Canada y Mexico.

®

fabricadas después de Enero 1, 1995.

®

ANULARÁN

© 2012 Masco Corporación de Indiana

ATNEMESSITREV:

N’employez pas le nettoyant pour salle de bain Scrubbing

Ces produits peuvent faire fissurer les poignées et les manettes ou les
abîmer gravement. Si ces poigneés ou ces manettes sont aspergées
accidentellement par l'un ou l'autre des produits mentionnés, les
essuyer immédiatement à l'aide d'un chiffon de coton doux.

DOMMAGES DE TOUTE AUTRE NATURE NE SONT PAS COUVERTS PAR LA
GARANTIE. Toute réclamation en vertu de la présente garantie doit être adressée à Delta,
accompagnée de la preuve d'achat (original de la facture) du premier acheteur. CETTE
GARANTIE EST LA SEULE OFFERTE PAR DELTA FAUCET COMPANY OU DELTA
FAUCET CANADA, SELON LE CAS. ELLE EXCLUT TOUTE AUTRE GARANTIE, Y
COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE.

Les robinets installés dans un établissement industriel ou
d'affaires sont protégés par une grantie étandue de cinq ans qui prend effet à compter de
la date d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à
celle de la présente garantie. La présente garantie s'applique à tous les robinets Delta
fabriqués après le 1er janvier 1995.

Dans les États ou les provinces où il est interdit d'exclure ou de limiter les responsabilités
à l'égard des dommages indirects ou fortuits, les exclusions et les limites susmentionnées
ne s'appliquent pas. Les dommages résultant d'une mauvaise utilisation, d'une utilisation
abusive de la négligence ou de l'utilisation de pièces autres que des pièces d'or igine
Delta

La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de
résidence. Elle ne s'applique qu'aux robinets Delta
au Mexique.

2

®

elbbuBs

ni le Nettoyant de Lavabos, de Baignoires et de Carreaux

®

osyLl

sur les manettes et les poignées sphériques transparentes.

commercial ou dans une place

®

RENDENT LA GARANTIE NULLE ET SANS EFFET.

®

installés aux États-Unis, au Canada et

© 2012 Division de Masco Indiana

33782 Rev.-

®

®

®

A.

B.

1

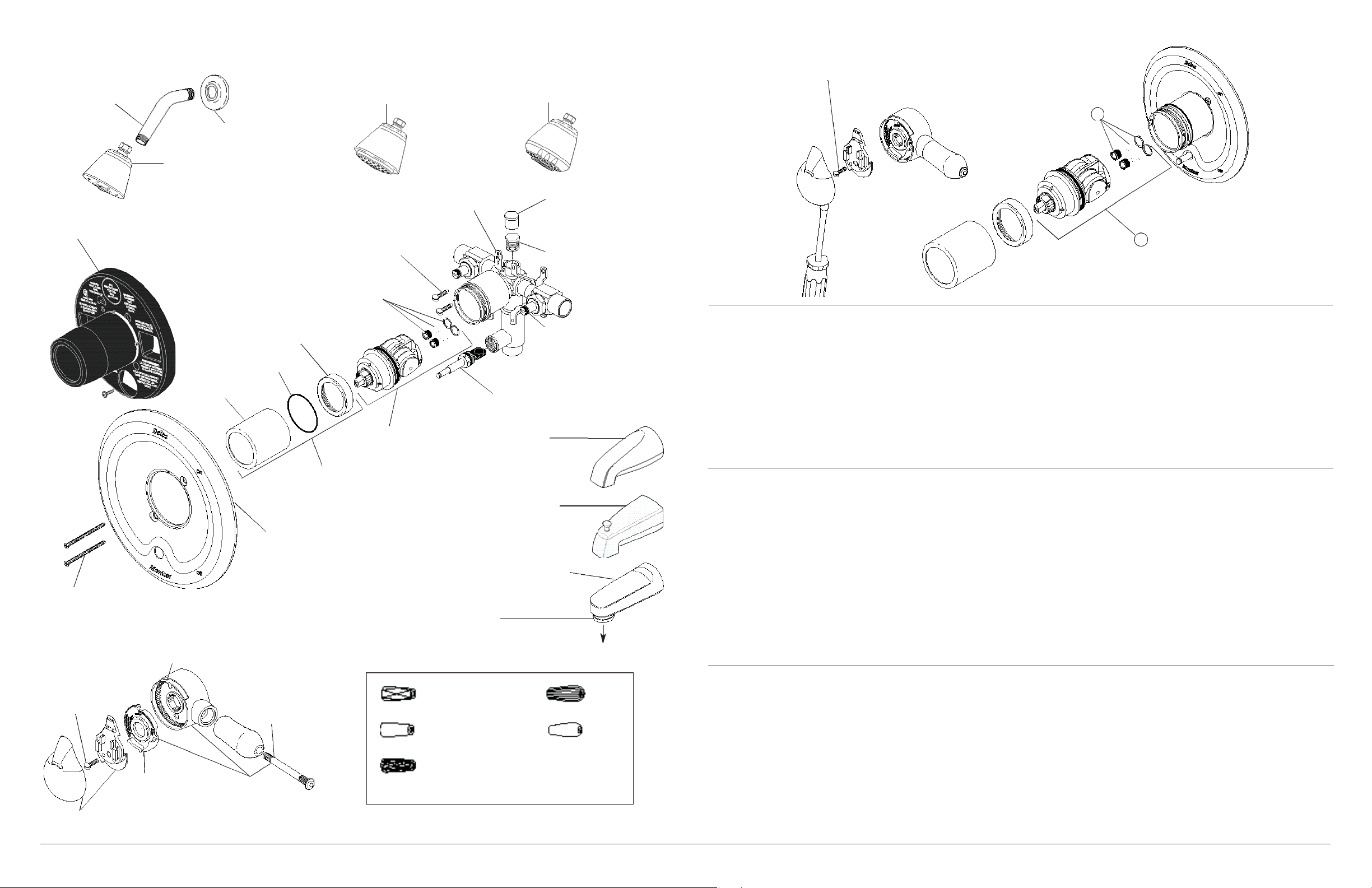

INSTALLATION INSTRUCTIONS

BEFORE YOU START . . . be sure to determine what type of installation you

will be performing, whether or not you will install your valve in a plaster wall,
plaster wall with thick tile, or fiberglass, plastic or metal shower stall.

BE SURE THAT THE SURFACE OF THE PLASTER GUARD COVERING
THE VALVE IS FLUSH WITH YOUR FINISHED WALL. If you are installing this

valve on a fiberglass, plastic or metal showerstall with thin tile walls, the plaster
guard can be used as a mounting bracket. If the thickness of the wall is less
than 1", the plaster guard can be used in its original orientation by placing the
escutcheon over the valve and securing with the screws provide d. The wall is
squeezed between the plaster guard and the escutcheon. If the wall is thicker
than 1", it will be necessary to rotate the plaster guard 180° from the original

mounting ell or other anchoring device. (NOTE: for fiberglass, plastic, or

metal shower stalls over 1-1/2" thick, longer escutcheon screws will be
required. Accessory order RP12630 .)

INSTRUCCIONES PARA LA INSTALACIÓN
ANTES DE COMENZAR . . . segúrese de determinar que tipo de instalación

usted va a hacer, aunque vaya o no a instalar su válvula en una pared de yeso,
pared de yeso con losa gruesa, o vidrio fibroso, compartimiento de plástico o
metal.
o una pared de yeso con losa gruesa: ASEGÚRESE QUE LA SUPERFICIE DEL

PROTECTOR DE YESO QUE CUBRE LA VÁLVULA ESTÉ AL RAS CON SU
PARED TERMINADA. Si usted está instalando esta válvula en vidrio fibroso,

compartimiento de plástico o de metal con paredes delgadas, el protector de yeso
puede utilizarce como un soporte para montaje. Si el grosor de la pared es menos
de 1", el protector de yeso se puede utilizar con su orientación original al colocar el
chapetón sobre la válvula y asegurar con los tornillos proporcionados. La pared
queda apretada entre el protector de yeso y el chapetón. Si la pared es más
gruesa que 1", será necesario girar el protector de yeso 180° de la posición
original. La salida del tubo de la bañera y el tubo montante deben de ser
anclados usando una herramienta L de montaje. (NOTA: para vidrio fibroso, o

compartimientos de plástico o metal de más de 1 1/2" de grosor, requerirá
tornillos para el chapetón más largos. Orden de Accesorio RP 12630

INSTRUCTIONS D'INSTALLATION
AVANT DE DÉBUTER, prenez note que l’installation varie selon qu’il s’agit

d’un mur en placoplâtre recouvert ou non de carreaux ou d’une une enceinte
de douche en fibre de verre, en plastique ou en métal. TNATROPMI–Si vous
installez le robinet dans un mur en placoplâtre recouvert ou non de carreaux,

ASSUREZ-VOUS QUE LA SURFACE DU PROTECTEUR QUI RECOUVRE LE
ROBINET SE TROUVE À ÉGALITÉ DE LA SURFACE FINIE DU MUR. Si vous

installez le robinet dans une enceinte de douche à paroi mince en fibre de verre,
en plastique ou en métal, vous pouvez vous servir du protecteur comme support
de montage. Si la paroi a moins de 1 po, laissez le protecteur dans sa position
d’origine, placez la rosace sur le robinet et fixez le tout à l’ aide des vis fournies.
La paroi se trouvera alors coincée entre le protecteur et la rosace. Si la paroi
a plus de 1 po, vous devez faire pivoter le protecteur de 180° par rapport à sa
position d’origine. La sortie pour le bec de bain et le tuyau de la douche doivent
être immobilisés à l’ai de d’un coude à pattes de fixation. (NOTE: Si la paroi en

fibre de verre, en plastique ou en métal de l’enceinte de douche a plus de
1 1/2 po, la rosace doit être montée à l’aide de vis plus longues qui peuvent
êtr e obte nues sur comman de (RP12630 .)

TNATROPMI–If you are installing in a plaster wall or plaster wall with thick tile:

.noitatneiro The tub spout outlet and shower riser must be anchored using a

ETNATROPMI–Si usted está haciendo su instalación en una pared de yeso

C.

2

FOR TUB SPOUT INSTALLATION: See Illustration A for non­diverter tub spouts. For diverter tub spouts refer to the installa­tion instructions supplied with your spout.

Do not connect deck mount spouts to in-wall valves. Do not use
hand showers connected to tub spouts in a tub/shower push
button diverter combination, or hand showers connected in lieu of
a tub spout to a tub/shower valve.

Pipe between valve & tub spout must be a minimum of 1/2"
(13 mm) copper pipe, or 1/2" (13 mm) iron pipe in a straight pord
no less than 8" (203 mm) but no more than 18" (457 mm) long
with only one 90 degree elbow to the spout nipple.

A.

Install 1/2" (13 mm) threaded pipe nipple (1) to extend past finished wall (2) per dimension B.
For CHROME spouts: B = 3 7/8"–4" (98 mm–102 mm)

For all other finishes: B = 3 7/16"–3 9/16" (87 mm–91 mm)

3385PR

2

1

B

NOTE: Pipe nipple (1) must be installed 8" (203 mm) to 18" (457 mm) directly below the center of the valve. Apply plumber tape to

SHUT OFF WATER SUPPLIES. Install valve so that arrows on

A.

bracket point up. For shower only installation, plug bottom outlet
of valve with pipe plug.

CONNECT HOT AND COLD SUPPLY LINES. The left inlet

B.

is hot, right inlet is cold. Threaded inlets are 1/2" IPS. Sweat
connections are 1/2" CWT. Remove the valve cartridge prior

to soldering. After soldering, be sure to replace all parts
including the quad seal. Make sure the cartridge key is

positioned with the slot in the body and that the bonnet is
securely tightened. To reinstall cartridge for back to back
installation follow instructions in step “3A” on page 5.

FOR SHOWERHEAD INSTALLATION connect top outlet to

C.

shower arm with proper fittings. To prevent damage to finish on
shower arm, insert wall end of shower arm into shower flange
before screwing arm into riser connection. Apply plumber tape to
pipe threads. Do not overtighten showerhead.

CIERRE LOS SUMINISTROS DE AGUA. Instale la válvula de

A.

manera que las flechas en el soporte señalen hacia arriba. Para
instalación de regadera sólamente, enchufe la salida de abajo de
la válvula con el tapón de la tubería.

CONECTE LAS LÍNEAS DE SUMINISTRO CALIENTE Y FRÍA.

B.

La toma de admisión de la izquierda es caliente, la toma de la
derecha es fría. Las tomas enroscadas son IPS 1/2". Conexiones
soldadas son de 1/2" CWT. Quite el cartucho de la válvula

antes de soldar. Después de soldar, asegúrese de reemplazar
todas las piezas incluyendo el sellos de goma. Asegúrese que

la muesca del cartucho esté colocada con la ranura en el cuerpo y
que el bonete esté apretado fijo. Para instalar de nuevo el
cartucho para instalación de espalda a espalda siga las
instrucciones en el paso “3A” en la página 5.

PARA LA INSTALACIÓN DE LA CABEZA DE REGADERA

C.

conecte la toma de arriba al brazo de la regadera con los

.)

accesorios apropiados. Para prevenir daño al acabado del brazo
de la regadera, introduzca el extremo del brazo de la regadera que
va hacia la pared dentro de la brida de la regadera antes de
atornillar el brazo dentro de la conexión del tubo montante.
Aplique cinta plomero‚ a las roscas de la tubería. No apriete
demasiado de la cabeza de regadera.

COUPEZ L’EAU. Montez le robinet de manière que les flèches

A.

sur le support pointent vers le haut. Si le robinet doit desservir
une douche seulement, montez un bouchon dans l’orifice
inférieur du corps du robinet.

RACCORDEZ LES ENTRÉES D’EAU CHAUDE ET D’EAU

B.

C.

.EDIORF L’entrée d’eau chaude est à gauche et celle d’eau froide

est à droite. Des raccords filetés sont utilisés sur les tuyaux d’en-
trée d’eau en fer de 1/2 po. Des raccords à braser sont utilisés
sur les tuyaux d’entrée d’eau en cuivre de 1/2 po. Enlevez la

cartouche avant le brasage. Après le brasage, remettez tous
les éléments en place, y compris les joints à quatre lobes.

Assurez-vous que la cartouche est bien placée dans les rainures
du corps et que le chapeau est bien serré. Dans le cas d’une
installation dos à dos, remontez la cartouche en suivant les
instructions à l’étape "3A" de la page 5.

RACCORDEZ LA DOUCHE. Raccordez l’orifice supérieur du
corps du robinet au tuyau de la pomme de douche à l’aide des
accessoires appropriés. Pour ne pa
pomme de douche, introduisez son extrémité dans la collerette
avant de le visser dans le raccord du tuyau vertical dans le mur.
Posez du ruban de plomberie sur les filets. Évitez de trop serrer la
pomme de douche.

s abîmer le fini du tuyau de la

PARA INSTALACIÓN DE LA SALIDA DE LA BAÑERA: Vea la
ilustración A para los tubos de salida de agua, no-desviadores.
Para obtener los tubos de salida de agua desviadores refiérase
a las

instrucciones de instalación proporcionadas con su tubo

de salida.
No conecte los tubos de salida para instalación en bordes a

válvulas de pared. No use regaderas manuales conectadas a
tubos de salidas de bañeras con una combinación de desvi­adores con botón de presión, o regaderas manuales conectadas
en lugar de un tubo de salida para bañera a una válvula de

La tubería entre el cuerpo de la válvula y el tubo de salida de la
bañera debe ser de tubo de cobre de un mínimo de 1/2" (13 mm)
o tubo de hierro de 1/2" (13 mm) en caída atcer no menos de
8" (203 mm) pero no más de 18" (457 mm) de largo con sólo

nu codo de 90°, de hierro o cobre, a la entrerrosca del tubo de

salida de agua.

POUR INSTALLER LE BEC DE BAIGNOIRE : Dans le cas d’un
bec de baignoire sans dérivat
le cas d’ un bec de baignoire avec dérivation, consultez les
instructions d’installation fournies avec votre bec de baignoire.

Ne raccordez pas un bec de surface aux robinets montés dans
une paroi verticale. Ne raccordez pas une douche à main sur un
bec de baignoire dans le cas d une installation à bouton­poussoir de dérivation bain/douche, ni une douche à main à
la place d’ un bec de baignoire dans le cas d’ un robinet pour
baignoire et douche.

Le tuyau entre le corps du robinet et le bec de bain doit consister
en un tuyau
(13 mm), long d’ au moins 8 po (203 mm) et d’ au plus 18 po
(457 mm). Ce tuyau doit être droit, installé à la v e r t i c a l e et
raccordé au manchon fileté du bec par u n seul coude de 90
degrés en fer ou en cuivre.

.aredager/areñab

ion, consultez la figure A. Dans

de cuivre ou en un tuyau de fer d’ au moins 1/2 po

threads on pipe nipple and screw on tub spout.

A.

Instale una entrerrosca de tubo de 1/2" (13 mm) (1) de manera que sobresalga la pared acabada (2) como en la dimensión B.
Para tubos de salida de CROMO: B = 3 7/8"–4" (98 mm–102 mm)

Para todos los otros acabados: B = 3 7/16"–3 9/16" (87 mm–91 mm)

2

3385PR

1

B

NOTA: La entrerrosca del tubo debe de instalarse de 8" (203 mm) a 18" (457 mm) directamente debajo del centro de la válvula.

Aplique cinta plomero a las roscas en las entrerrosca del tubo y atornille el tubo de salida.

A.

Installez un manchon fileté de 1/2 po (13 mm) (1). La saillie par rapport à la surface finie du mur (2) doit être conforme à la dimension B.
Pour les becs au fini CHROME: B = 3 7/8 po à 4 po (98 mm à 102 mm)

Pour tous les autres finis: B = 3 7/16 po à 3 9/16 po (87 mm à 91 mm)

2

3385PR

1

B

NOTE : Le manchon fileté doit être installé directement en dessous de l’ axe du robinet à une distance de 8 po (203 mm) à 18 po

(457 mm) de celui-ci. Appliquez du ruban plomberie sur les filets du manchon fileté et vissez le manchon sur le bec.

33782 Rev.-

3

4

33782 Rev.-

3

A.

Normal Installation (changes not required)
Instalación Normal (No serequerá cambios)
Installation normale (Non modifiée)

Reverse Installation
Instalación Invertido
Installation Inversée

3

B.

8

C.

3

4

1

2

6

2

1

7

5

4

BACK TO BACK/REVERSE INSTALLATIONS ONLY (HOT INLET O N RIGHT, COLD

A. B. C.

INLET O NLEFT). If you are n o t making a Back to Back/Reverse Installation, proceed to

step B.
W A R N I N G : FAILURE TO FOLLOW THESE INSTRUCTIONS COULD PREVENT THE

VALVE FROM FUNCTIONING PROPERLY.

1. Make sure water supplies are off.

2. Remove sleeve (1), bonnet (2) and cartridge (3). Pull the cap (4) from cartridge and
rotate (180°) or one half turn. Reinstall cap on cartridge.

3. Install the cartridge making sure that the key (5) is fully engaged with the slot in the
brass body (6). Be sure the "HOT SIDE" marking (7) on the cartridge is facing toward
the right.

4. Install the bonnet and sleeve making sure the O-Ring (8) is
brass valve body.

INSTALACIONES DE ESPALDA A ESPALDA/EN REVERSO SÓLAMENTE (TOMA DE

A.

ADMISIÓN CALIENTE en la DERECHA, TOMA DE ADMISIÓN FRÍA en la IZQUIERDA).

Si usted n o está haciendo una instalación de Espalda a Espalda/en reverso, siga con
el paso B.

A D V E R T E N C I A : FALLA EN NO SEGUIR ESTAS INSTRUCCIONES PUEDEN
PREVENIR QUE LA VÁLVULA NO FUNCIONE CORRECTAMENTE.

1. Aseg úrese que los suministros de agua estén cerrados.

2. Quite la camisa (1), capuchón (2), y el cartucho (3). Hale la tapa (4) del cartucho y gire
(180°) o media vuelta. Instale de nuevo la tapa en el cartucho.

3. Instale el cartucho asegurando que el dentado esté engranado completamente con la
muesca en el cuerpo de bronce (6). Asegúrese de que la marca del “LADO CALIENTE”
(7) en el cartucho esté de frente a la derecha.

4. Instale el capuchón y la camisa asegurándose que el anillo "O" (8) esté detrás de la
muesca en el cuerpo de la válvula de bronce.

Cold
F r í a
Ea uF r o i d e

Hot
Ca l i e n t e
Eau Chaude

b e h i n d the groove on the

Install volume control handle (1) with the lever to the right, then
turn to the "ON" position. Place the temperature control knob (2)
on volume handle and rotate to the mixed position (if required).
D O NOT SECURE W I T HS C R E W .

Instale la manija del control del volumen (1) con la palanca hacia

B.

la derecha, luego gírela a la posición “ABIERTA”. Coloque la perilla
del control de temperatura (2) en la manija del volumen y gire a la
posición mixta (si requerido). NO FIJE CON TORNILLO.

2

1

Hotter
Más Caliente
Plus Chaud

st

1

Colder
Más Fría
Plus Froid

A D J U S TT H ER O T A T I O N A LL I M I T STOP! Turn on water supplies; L E TT H E
W A T E RR U NU N T I LB O T HH O TA N DC O L DW A T E RI SA SH O T / C O L D
A S POSSIBLE. Pl a c e thermometer in a plastic tumbler, and hold the tumbler in
the water stream. Record the temperature reading. If the water temperature is
above 120°F, remove the temperature control knob (1) and rotate the limit stop
(2) clockwise one tooth for every 2°F (approximate) change in temperature. If water
temperature is cooler than desired, rotate the limit stop counter-clockwise. Replace
temperature control knob, turn faucet off and then back on and recheck water
t e m p e r a t u r e .M A K ES U R EC O L DW A T E RF
sary. Secure temperature control knob with screw (3) and snap control cover (4)
onto knob.

N O T E : Secure screw until handle wobble is reduced, DO N O TF U L L YT I G H T E N .
Overtightening will result in difficulty to operate temperature control knob. Screw
is self locking.

¡ A J U S T EE LT O P ED EP A R A D AD E LL Í M I T ER O T A C I O N A L ! Abra los sumini-

C.

stro s de agua; D E J EQ U EE LA G U AC O R R AH A S T AQ U EA M B A SL A
C A L I E N T EYL AF R Í AE S T É NL OM Á SC A
el termómetro en un vaso en el chorro de agua. Tome nota de la temperatura que
marca. Si la temperatura del agua es más de 120°F, quite el control de temperatura
de la perilla (1) y gire el tope del límite (2) en sentido del reloj un diente por cada
2°F (aproximada ment e) por cambio en temperatura. Si la temperatura del agua
está más fría que lo dese ado, gire el tope del límite rotacional en sentido contrario
del reloj. Reemplace la perilla del control de la temperatura, cierre la llave y ábrala
de nuevo y exa mine otra vez la temperatura del agua. A S E G Ú R E S EQ U EE L
A G U AF R Í AC O R R AP R I M E R O . Repita si es necesario. Asegure la perilla del
control de la temperatura con el tornillo (3) y coloque la tapa que cubre (4) la perilla.

N O T A : Fije el tornillo debajo de la manija hasta que se reduzca el tambaleo, NO
A P R I E T E COMPLETAMENTE. El apretar demasiado dificultaría operar la perilla
del control de temperatura. El tornillo es autocerrador.

L O W SF I R S T. Repeat as neces-

L I E N T E / F R Í AP O S I B L E . Coloque

IMPORTANT: The first positio n of the Rotational Limit S top (the Limiter) is that position that
restricts the rotation of the stem the most and is at the maximum clockwise setting. According
to industry standards, the maximum allowable temperature of the water exiting from the valve
is 1 2 0oF. This temperature may vary in your local area. The Rotational Limit Stop may need
to be readjusted if the inlet water temperature changes. For instance, during the winter, the
cold water temperature is colder than it is during the summer which could result in varying outlet
temperatures. Typical temperature for a comfortable bath or shower is between 90o–1 1 0oF .

IMPORTANTE: La primera posición del Tope del Límite de Girar (El Límitador) es el posición
que más restricta el girarmiento del vástago y es el engaste más en el sentido contrario al de las
agujas del reloj. Según los estandards industrias, la temperatura maxima que debe salir de la
válvula será 4 9oC. Esta temperatura será variable en su area locál. El Tope necesiterá reajuste
si cambia la temperatura de la agua. Por ejemplo, durante el invierno, la temperatura de agua
fría esta más fría que en verano y debe resultar en temperaturas variables. La temperatura típico
para un rociada cómodo será en medio de 3 2o–4 3oC .

INSTALLATION DOS À DOS OU INVERSÉE SEULEMENT (EAU CHAUDE À DROITE

A.

ET EAU FROIDE À GAUCHE). Si vous n e faites pas une installation dos à dos ou

inversée, passez à lʼétape B.
A V E R T I S S E M E N T : SI VOUS NE RESPECTEZ PAS LES INSTRUCTIONS QUI SUIVENT,

LE ROBINET PEUT MAL FONCTIONNER.

1. Coupez lʼea u.

2. Retirez le manchon (1), le chapeau (2) et la cartouche (3). Enlevez le capuchon (4) de la

3. Reposez la cartouche dans le corps et assurez-vous que la clavette (5) est bien engagée

4. Installez le manchon sur le chapeau et assurez-vous que le joint torique (8) se trouve

33782 Rev.-

cartouche en le tirant et tournez-le dʼun demi-tour (180 degrés).
Reposez le capuchon sur la cartouche.

dans la rainure du corps en laiton (6). Assurez-vous que la marque "HOT SIDE" (EAU
CHAUDE) (7) sur la cartouche se trouve du côté droit.

derrière la rainure sur le corps en laiton du robinet.

5 6

Installez la poignée de réglage de débit (1) de sorte que la manette

B.

soit du côté droit, puis tournez-la en position dʼouverture "ON".
Placez la poignée de réglage de température (2) sur la poignée de
réglage de débit et tournez-la en position de mélange (au besoin).
NE SERREZ PAS LA VIS.

R É G L E ZL AB U T É E ROTATIVE. Ouvrez le robinet et laissez-le O U V E R T

C.

A S S E ZL O N G T E M P SP O U RQ U EL ʼ E A UF R O I D ES O I TA U S S IF R O I D E
Q U EP O S S I B L EE TL ʼ E A UC
Placez un thermomètre dans un gobelet en plastique sous le jet dʼeau. Notez la
température de lʼeau. Si la températ ure de lʼeau est supérieu re à 120°F, enlevez
la poignée de réglage de tempé rature (1) et tournez la butée rotative (2) dans le
sens horaire dʼun cran pour diminuer la température de 2°F (environ), à la fois. Si
la température est inférieure à la température voulue, tournez la butée rotative dans
le sens antihoraire. Remettez la poignée de réglage de température en place et
fermez le robinet. Ouvrez de nouveau le robinet et vérifiez la température de lʼeau.
A S S U R E Z - V O U SQ U EL ʼ E A UF R O I D ES ʼ É C O U L EE NP R E M I E R .R é p é t e z
lʼopération au besoin. Fixez la poignée de réglage de température à lʼaide de la vis
(1) et reposez le capuchon (4).

N O T E:Serrez la vis de manière à réduire le battement de la poignée. NE S E R R
P A SL AV I S À FOND. Si la vis est trop serrée, la poignée de commande de
température pourrait être difficile à tourner. La vis est auto-bloquante.

H A U D EA U S S IC H A U D EQ U EP O S S I B L E .

IMPORTANT : La premiére position de butée pivotante est celle qui limite le plus la rotation
de la tige. Elle se trouve à l'extrémité de la plage dans le sens antihoraire. Selon les normes de
l'industrie, la température de l'eau à la sortie du robinet ne doit pas dépasser 1 2 0
température peut varier d'une région à l'autre. Il peut être nécessaire de faire un nouveau réglage
en raison d'un cha ngement de la température de l'eau alimen tation. Pendant l'hiver, par exemple,
la température de l'eau peut baisser assez pour entraîner une variation de la température de
l'eau à la sortie du robinet. Pour qu'elle soit confortable, la température de l'eau du bain ou de la
douche doit se situer entre 9 0oet 110

E Z

o

F .

o

F. Cette

33782 Rev.-

▲ Specify Finish/Especifíque el Acabado/Précisez le Fini

† Designates the accent color on split finish models./Designa el color para acentuar los modelos con acabados divididos./Désigne la couleur contrastante sur les modèles à deux finis.

RP6023▲

Shower Arm
Brazo de la Regadera
Tuyau de Pomme de Douche

RP6025▲

Shower Flange
Pestaña de la Regadera
Collerette

RP28599▲

Showerhead
Cabeza de Regadera
Pomme de Douche

RP29993

Plasterguard/Thin Wall Mounting Bracket
Protector de Enlucido/Pared Delgada Soporte de Montura
Base du cône de finition/Support de Montage sur Paroi Mince

RP23336

O-Ring
Anillo "O"
Joint Torique

▲†

RP22736

Sleeve
Manguito
Manchon

RP196▲
RP12630▲ 1" Longer/1" Mas Largo/Plus 1 po

Screws
Tornillos
Vis

NOTE: Do NOT overtighten
screw. See section 3C.

NOTA: NO apriete demasiado
el tornillo. Vea la sección 3C.

NOTE. NE serrez PAS trop la
vis. Consultez la section 3C.

RP32105

Screw/Tornillo/Vis

RP32102

Rotational Limit Stop
Tope para Limitar

RP28595

Temperature Knob and Cover
Perilla de la Temperatura y Cubierta
Poigneé de Réglage de Température

Butée Rotative

RP28598

Decal (Red/Blue)
Etiqueta (Rojo/Azul)
Etiquette (Rouge/Bleu)

RP32103

Handle Assembly
Ensamble de la Manija
Poignée

RP28600▲

Showerhead
Cabeza de Regadera
Pomme de Douche

RP29992

Mounting Bracket w/Screws
Tornillos con Abrazadera de Montura
Vis avec Support de Montage

RP25804

Mounting Bracket Screws
Tornillos de Soporte
Vis de Support de Montage

RP28603

Seats, Springs & Quad Seal
Asientos, Resortes y Sello de Goma
Sièges, ressorts et joints à quatre lobe

RP22734

Unplated Bonnet
Bonete sin Acabado
Chapeau non Plaqué

RP32104

Cartridge Assembly
Cartucho
Cartouche

RP22738▲

Trim Sleeve, Bonnet & O-Ring
Franja, Bonete y Anillo "O"
Manchon de Finition, Chapeau
& Joint Torique

R P 2 8 7 9 5▲

Escutcheon (Diag. Screw Holes)
Chapetón (Huecos para los Tornillos Diagonales)
Rosace (Trous de V is en Diagonale)

R P 2 8 7 9 6▲

Escutcheon For Push Button Diverter (Diag. Screw Holes)
Chapetón para Desviador de Bot ón Pulsador
(Huecos para los Tornillos Diagonal)
Rosace pour dérivation à poussoir (trous de vis en diagonale)

RP26852

Spindle
Husillo
Tige

Contact your local representative for ordering information.
Comuníquese con su representante local para obtener información para ordenar.
Pour commander, veuillez vous adresser au concessionnaire de votre localité.

A72CL

A72▲†

A72OK, A72RS, A72WW

RP28601▲

Showerhead
Cabeza de Regadera
Pomme de Douche

RP5649▲

Push Button Diverter
Desviador de Botón de Presión
Dérivation à Poussoir

RP5833▲ (Metal/Metálico/Métal)
Tub Spout/Non-Diverter
Tubo de Salida para Bañera/
Sin Desviador
Bec/sans dérivation

RP7533▲ (Metal/Metálico/Métal)
Tub Spout/Pull-Up Diverter
Tubo de Salida para Bañera/
Botón Desviador de Alzar
Bec/avec dérivation à tirette

RP17453
RP17454▲ †(Metal/Metálico/Métal)

Tub Spout/Pull-Down Diverter
Tubo de Salida para Bañera/
Desviador de Halar
Bec/avec dérivation sur embout

Pull-Down
Halar Hacia Abajo
Dérivation sur embout

†

RP20032

1/2" Copper Sweat Plug–Brass
Tapón de Tubo para Soldar–
1/2"–Cobre–Bronce
Raccord en Laiton à Braser
sur Cuivre 1/2 po

R P 7 6

1/2" IPS Pipe Plug–Brass
Tapón de Tubo IPS 1/2"–Bronce
Raccord en Laiton 1/2 po IPS

RP16213

Screwdriver Stop Assembly–
WS Models Only
Ensamble del Vástago del Tope–
Sólo Modelos de WS
Butée Réglable–Modéles WS
Seulement

A74CL

A74▲†

NOTE: Do NOT overtighten screw. See step 3C.
NOTA: NO apriete demasiado el tornillo. Vea el paso 3C.
NOTE. NE serrez PAS trop la vis. Consultez

MAINTENANCE

Cannot receive more than a trickle of water:

Both hot and cold supply lines must be pressurized. If only
one side is pressurized, the pressure balance system will
not allow adequate flow of water.

Volume control handle rotates 360 degrees or is not
positioned correctly per escutcheon, (sleeve is also
loose). The keys of the cartridge have not been properly

placed in the keyways in the brass body or keys on cartridge
have been sheared off due to improper installation. BE
SURE TO CORRECT THIS SITUATION IMMEDIATELY.

Cannot receive hot enough water:

See pages 5 and 6, step 3C and/or check water
heater temperature.

MANTENIMIENTO

No puede recibir más de un goteo de agua:

Debe de haceerse sobrepresión en ambas líneas de
suministro de agua caliente y fría. Si solamente se le hace
presión a un solo lado, el sistema de presión balaceada no
permitirá que el agua corra adecuadamente.

La manija para el control del volúmen rota 360 grados
o no está en la posición correcta de acuerdo al espejo
de popa. (El manguito tambien está flojo). Las llaves

del cartucho no han sido apropiadamente colocadas en el
chavetero en el cuerpo de bronce o las llaves en el cartucho
han sido cortadas por causa de instalación inapropiada.
ASEGURESE DE CORREGIR ESTA SITUACION
I N M E D I A T A M E N T E .

No puede recibir suficiente agua caliente:

Ver páginas 5 y 6, el paso 3C y/o examine la temperatura
del calentador de agua.

ENTRETIEN

Seul un filet d'eau s'écoule du robinet :

Les tuyaux d'eau chaude et d'eau froide doivent être mis
sous pression. Si un seul tuyau est sous pression, le
dispositif d'équlibrage de pression ne fournit pas le débit
d'e au requis.

La poignée de réglage de débit tourne sur 360 degrés
ou n'st pas placée correctement par rapport à la
rosace (le manchon est aussi desserré): Les clavettes

de la cartouche sont mal placées dans les rainures du
corps en laiton ou les clavettes ont été cisaillées en raison
d'une mauvaise installation. CORRIGEZ LA SITUATION
I M M É D I A T E M E N T .

L’eau qui s’écoule n’est pas assez chaude.

Consultez à lʼétape 3C aux pages 5 et 6, ou vérifiez le
réglage de température du chauffe-eau.

à lʼétape

3C.

1

Faucet leaks from tub spout/showerhead:

SHUT OFF WATER SUPPLIES. Replace seats,
springs & quad seal (1)–Repair Kit RP28603.

If leak persists–SHUT OFF WATER SUPPLIES
Replace cartridge assembly–RP32104 (2).

Unable to maintain constant water temperature:

S H U T OFF WATER SUPPLIES. Remove cartridge
assembly, shake cartridge side to side. Spool
should rattle in sleeve. If rattle cannot be heard,
spool may be stuck. Spool may be freed up by
rapping cartridge briskly sideways into the palm
of your hand. If spool cannot be freed, replace
cartridge assembly–RP32104 (2).

Si la llave tiene filtraciones del tubo de salida de
la bañera/regadera:

CIERRE LOS SUMINISTROS DE AGUA. R e e m p l a c e
los asientos, resortes y sellos de goma (1) - Equipo
de R eparación RP28603.

Si la filtración persiste

CIERRE LOS SUMINISTROS DE AGUA. Reemplace
el ensamble del cartucho - RP3

Incapaz de mantener una temperatura de
agua constante:

CIERRE LOS SUMINISTRO DE AGUA. Quite el
ensamble del cartucho, Agítelo de lado a lado.
El carrete debe de sonar dentro del manguito.
Si no hay sonido, puede ser que el carrete esté
atascado. El carrrete se puede soltar golpeá
ndolo de lado a lado contra la palma de su mano.
Si el carrete no puede soltarse reemplaze el
ensamble del cartucho–RP3 2 1 0 4(2).

Le robinet fuit par le bec ou la pomme
de douche:

COUPEZ LʼEAU. Remplacez les sièges, les
ressorts et le joint à quatre lobes (1) (kit de
réparation RP28603).

Si la fuite persiste: COUPEZ LʼEAU.
Remplacez la cartouche (kit RP32104) (2).

La température n'st pas maintenue constante:

COUPEZ L'EAU. Retirez la cartouche et secouez-la
de côté. Le tiroir doit faire un bruit de cliquetis dans
le manchon. Si vous n'entendez pas de cliquetis, le
tiroir peut être coincé. Pout le décoincer, frappez la
cartouche de côté dans la paume de la main. Si le
tiroir ne peut êtredécoincé, remplacez la cartouche
kit de réparation RP3 2 1 0 4( 2 ) .

2 1 0 4( 2 ) .

2

N O T E : If the water in your area has lime, rust, sand,

or other contaminants in it, your pressure balance
valve will require periodic inspection. The frequency
of the inspection will depend on the amount of
contaminants in the water. To inspect cartridge,
remove it from the body and shake it rigorously. If
there is a rattling sound, the unit is function al and
can be reinstalled in its previous position. If there is
no rattle, replace the cartridge with RP3 2 1 0 4.

N O T A : Si el agua en su área contiene cal,
moho, arena, u otros contaminantes su válvula de
presión balanceada requerirá inspección periódica.
La frecuencia de la inspección dependerá de la
cantidad de contaminantes en el agua. Para
inspeccionar el cartucho, saque el cartucho del
cuerpo y agítelo rigurosamente. Si hay un ruido
(traqueteo) la unidad es funcional y puede ser
reinstalada en su posición anterior. Si no hay
traqueteo, reemplace el cartucho con la
pieza RP3 2 1 0 4.

NOTE: Si l'eau est dure et renferme du calcaire,
du fer, du sable ou d'autres substances du même
genre, le robinet doit faire l'objet d'inspections
périodiques. La fréquence des inspections dépend
de la dureté de l'eau. Pour inspecter la cartouch e,
déposez-la du corps du robinet et secouez-la
vigoureusement. Si des cliquetis se font entendre,
la cartouche est en bon état et peut être reposée
correctement. Si la cartouche ne produit pas de
cliquetis, remplacez-la kit de réparation RP3 2 1 0 4.

33782 Rev.-

7

8

33782 Rev.-
