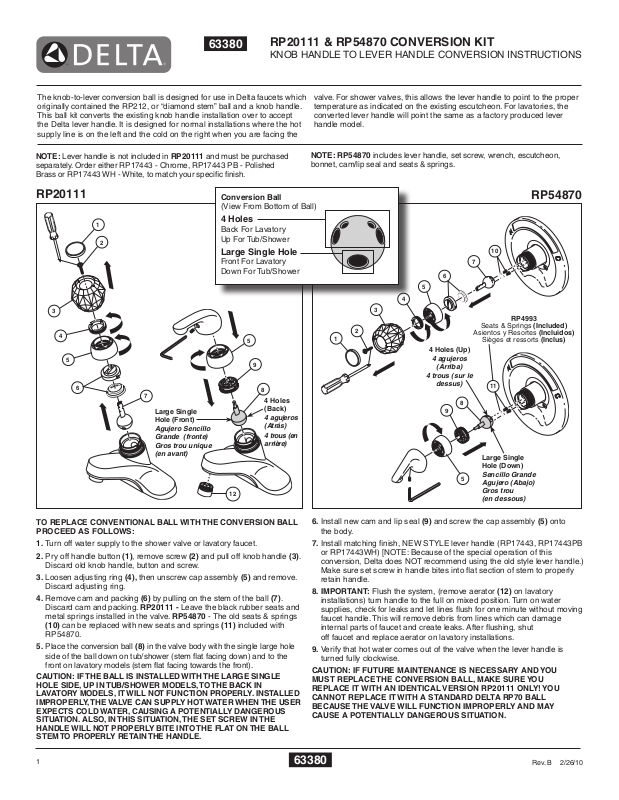

RP20111 & RP54870 CONVERSION KIT

KNOB HANDLE TO LEVER HANDLE CONVERSION INSTRUCTIONS

The knob-to-lever conversion ball is designed for use in Delta faucets which
originally contained the RP212, or “diamond stem” ball and a knob handle.
This ball kit converts the existing knob handle installation over to accept
the Delta lever handle. It is designed for normal installations where the hot
supply line is on the left and the cold on the right when you are facing the

NOTE: Lever handle is not included in RP20111 and must be purchased
separately. Order either RP17443 - Chrome, RP17443 PB - Polished
Brass or RP17443 WH - White, to match your specific finish.

RP20111

Conversion Ball

(View From Bottom of Ball)

1

2

4 Holes

Back For Lavatory
Up For Tub/Shower

Large Single Hole

Front For Lavatory
Down For Tub/Shower

3

4

5

6

7

Large Single
Hole (Front)

Agujero Sencillo
Grande (fronte)

Gros trou unique
(en avant)

5

9

8

4 Holes
(Back)

4 agujeros
(Atrás)

4 trous (en
arrière)

12

valve. For shower valves, this allows the lever handle to point to the proper
temperature as indicated on the existing escutcheon. For lavatories, the
converted lever handle will point the same as a factory produced lever
handle model.

NOTE: RP54870 includes lever handle, set screw, wrench, escutcheon,
bonnet, cam/lip seal and seats & springs.

RP54870

10

7

6

5

4

3

2

1

4 Holes (Up)

4 agujeros

(Arriba)

4 trous (sur le

dessus)

9

Seats & Springs (Included)

Asientos y Resortes (Incluidos)

8

5

RP4993

Sièges et ressorts (Inclus)

11

Large Single
Hole (Down)

Sencillo Grande
Agujero (Abajo)
Gros trou

(en dessous)

TO REPLACE CONVENTIONAL BALL WITH THE CONVERSION BALL
PROCEED AS FOLLOWS:

1. Turn off water supply to the shower valve or lavatory faucet.

2. Pry off handle button (1), remove screw (2) and pull off knob handle (3).

Discard old knob handle, button and screw.

3. Loosen adjusting ring (4), then unscrew cap assembly (5) and remove.

Discard adjusting ring.

4. Remove cam and packing (6) by pulling on the stem of the ball (7).
Discard cam and packing. RP20111 - Leave the black rubber seats and
metal springs installed in the valve. RP54870 - The old seats & springs
(10) can be replaced with new seats and springs (11) included with
RP54870.

5. Place the conversion ball (8) in the valve body with the single large hole
side of the ball down on tub/shower (stem flat facing down) and to the
front on lavatory models (stem fIat facing towards the front).

CAUTION: IF THE BALL IS INSTALLED WITH THE LARGE SINGLE
HOLE SIDE, UP IN TUB/SHOWER MODELS, TO THE BACK IN
LAVATORY MODELS, IT WILL NOT FUNCTION PROPERLY. INSTALLED
IMPROPERLY, THE VALVE CAN SUPPLY HOT WATER WHEN THE USER
EXPECTS COLD WATER, CAUSING A POTENTIALLY DANGEROUS
SITUATION. ALSO, IN THIS SITUATION, THE SET SCREW IN THE
HANDLE WILL NOT PROPERLY BITE INTO THE FLAT ON THE BALL
STEM TO PROPERLY RETAIN THE HANDLE.

1

63380

6. Install new cam and lip seal (9) and screw the cap assembly (5) onto

the body.

7. Install matching finish, NEW STYLE lever handle (RP17443, RP17443PB

or RP17443WH) [NOTE: Because of the special operation of this
conversion, Delta does NOT recommend using the old style lever handle.)
Make sure set screw in handle bites into flat section of stem to properly
retain handle.

8. IMPORTANT: Flush the system, (remove aerator (12) on lavatory

installations) turn handle to the full on mixed position. Turn on water
supplies, check for leaks and let lines flush for one minute without moving
faucet handle. This will remove debris from lines which can damage
internal parts of faucet and create leaks. After flushing, shut
off faucet and replace aerator on lavatory installations.

9. Verify that hot water comes out of the valve when the lever handle is

turned fully clockwise.

CAUTION: IF FUTURE MAINTENANCE IS NECESSARY AND YOU
MUST REPLACE THE CONVERSION BALL, MAKE SURE YOU
REPLACE IT WITH AN IDENTICAL VERSION RP20111 ONLY! YOU
CANNOT REPLACE IT WITH A STANDARD DELTA RP70 BALL
BECAUSE THE VALVE WILL FUNCTION IMPROPERLY AND MAY
CAUSE A POTENTIALLY DANGEROUS SITUATION.

Rev. B 2/26/10

JUEGO DE HERRAMIENTAS PARA
CONVERSIÓN RP20111 Y RP54870

INSTRUCCIONES PARA LA CONVERSIÓN DE MANIJAS DE PERILLA
A PALANCA

NOTA: La manija de palanca no se incluye en RP20111 y se debe com­prar por separado. Ordene RP17443 – Cromo, o RP17443 PB – Bronce
Pulido o RP17443 WH - Blanco.
NOTA: RP54870 incluye una manija estilo palanca, un tornillo de ajuste,
llave de herramientas, leva/sello de reborde y asientos y resortes.

La conversión de bola de perilla a palanca está diseñada para utilizarse
en las llaves de agua de Delta que originalmente contenían la pieza
RP212, o la bola con “espiga diamantada” y manija de perilla. Este juego
de piezas convierte la instalación existente de manija de perilla de man­era que puede instalar la manija estilo palanca de Delta. Está diseñada
para instalaciones normales donde la línea de suministro de agua caliente
está a la izquierda y la fría a la derecha cuando usted está de frente a la
válvula. Para las válvulas de las regaderas, esto permite que la palanca
esté orientada hacia la temperatura correcta como se indica en la chapa
de cubierta existente. En los lavamanos, la palanca nueva tendrá la misma
orientación como un modelo de palanca de la fábrica.

PARA CAMBIAR L BOLA CONVENCIONAL POR UNA BOLA DE CON­VERSIÓN SIGA LOS PASOS SIGUIENTES: (Véase la página 1)

1. Cierre el suministro de agua a la válvula de la regadera o al lavamanos.

2. Palanquee para sacar el botón de la manija (1), retire el tornillo (2) y hale

para quitar la perilla (3). Descarte la perilla vieja, el botón y el tornillo.

3. Afloje el aro de ajuste (4), a continuación, desenrosque el ensamble de

la tapa (5) y quite. Descarte el aro de ajuste.

4. Quite la leva y el empaque (6) halando la espiga de la bola (7).

Descarte la leva y el empaque. Deje los asientos negros de goma y los
resortes de metal instalados en la válvula. RP20111 - Deje los asientos y
los resortes de goma negros del metal instalados en la válvula.

5. Coloque la bola de conversión (8) en el cuerpo de la válvula con el

lado del agujero grande de la bola hacia abajo en la bañera / regadera (la
parte plana de la espiga hacia abajo) y hacia el frente en los modelos de
lavamanos (la parte plana de la espiga hacia el frente).

PRECAUCIÓN: SI LA BOLA SE INSTALA CON EL LADO DEL AGU­JERO GRANDE, HACIA ARRIBA EN LOS MODELOS DE BAÑERAS /
DUCHAS, HACIA ATRÁS EN LOS MODELOS DE , NO FUNCIONARÁ
CORRECTAMENTE. INSTALADA INCORRECTAMENTE, LA VÁLVULA
PUEDE SUMINISTRAR AGUA CALIENTE CUANDO LA PERSONA ES­PERA AGUA FRÍA, CAUSANDO UNA SITUACIÓN QUE PUEDE SER
POTENCIALMENTE PELIGROSA. TAMBIÉN, EN ESTA SITUACIÓN,
EL TORNILLO DE AJUSTE EN LA MANIJA NO ENGRANARÁ APRO­PIADAMENTE EN LA PARTE PLANA DE LA ESPIGA DE LA BOLA
PARA CORRECTAMENTE SOSTENER LA MANIJA.

6. Instale la nueva leva y sello de borde (9) y atornille el ensamble de la

tapa (5) en el cuerpo.

7. Instale la palanca, NEW STYLE, con el acabado que haga juego

(RP17443, RP17443PB ó RP17443WH) [NOTA: Debido a la operación es­pecial de esta conversión, Delta NO recomienda el uso de la palanca de es­tilo viejo) Asegúrese que el tornillo de ajuste o fijación en el mango engrane
en la sección plana de la espiga para apropiadamente sostener manija.

8. IMPORTANTE: Deje que el agua corra por el sistema (quite el aireador (12)

en las instalaciones del baño) abra, completamente, el agua con la manija
en posición mixta. Abra los suministros de agua, fíjese si hay filtraciones o
escapes y deje que el agua corra por las líneas por un minuto sin mover la
manija de la llave. Esto eliminará los residuos de las líneas que pueden dañar
las partes internas de la llave de agua y crear fugas. Después del lavado,
cierre la llave de agua y cambie el aireador en las instalaciones de baños.

9. Verifique que el agua caliente que sale de la de la válvula cuando la

palanca se gira totalmente a la derecha.

PRECAUCIÓN: SI ES NECESARIO, EN UN FUTURO, HACERLE MANTEN­IMIENTO Y DEBE CAMBIAR LA BOLA DE CONVERSIÓN, ASEGÚRESE
DE CAMBIARLA ¡SOLO POR UNA VERSIÓN RP20111 IDÉNTICA! NO
PUEDE CAMBIARLA POR UNA BOLA ESTÁNDAR RP70 DE DELTA
PORQUE LA VÁLVULA FUNCIONARÍA INCORRECTAMENTE Y PUDIERA
CAUSAR UNA SITUACIÓN POTENCIALMENTE PELIGROSA.

KIT DE CONVERSION - RP20111 ET RP54870

INSTRUCTIONS DE CONVERSION POUR LE REMPLACEMENT DE LA
POIGNÉE SPHÉRIQUE PAR UNE MANETTE LEVIER

NOTE : La manette-levier n’est pas incluse dans le kit RP20111 et elle doit
être achetée séparément. Commandez le kit RP17443 - chrome, RP17443
PB - laiton poli ou RP17443 WH - blanc, selon le fini de votre robinet.
NOTE : Le kit RP54870 comprend une manette-levier, une vis de calage,
une clé, une plaque de finition, un chapeau, la came avec joint à lèvre
ainsi que les sièges et les ressorts.

La rotule de conversion « poignée sphérique - manette levier » est conçue
pour être utilisée dans les robinets Delta qui sont munis à l’origine d’une
rotule RP212 et d’une poignée sphérique. Cette rotule convertit le robinet
et permet le montage de la manette levier Delta à la place de la poignée
sphérique. Elle est conçue pour les installations normales dans lesquelles
l’arrivée d’eau chaude est à gauche et l’arrivée d’eau froide est à droite
lorsqu’on se trouve face au robinet. Sur un robinet de douche, la manette
levier peut indiquer la température sur la plaque de finition. Sur un robinet
de lavabo, la manette levier de conversion pointe dans la même direction
que sur un robinet équipé en usine d’une manette levier.

VOICI LA MARCHE À SUIVRE POUR REMPLACER LA ROTULE
D’ORIGINE PAR LA ROTULE DE CONVERSION : (Voir la page 1)

1. Coupez l’alimentation en eau de la soupape du robinet de douche ou

du robinet de lavabo.

2. Écartez le bouton de la poignée (1) en faisant levier, enlevez la vis (2) et
ôtez la poignée sphérique (3). Jetez la vieille poignée, son bouton et sa vis.

3. Desserrez l’anneau de réglage (4), puis dévissez le chapeau (5) et
enlevez-le. Jetez l’anneau de réglage.

4. Enlevez la came et la garniture (6) en tirant sur la tige de la rotule (7).
Jetez la came et la garniture. Laissez les sièges en caoutchouc et les
ressorts en métal dans la soupape. RP20111 - Laissez les sièges et les
ressorts en caoutchouc noirs en métal installés dans la valve.

5. Placez la rotule de conversion (8) dans le corps de soupape. Dans un
robinet de baignoire et de douche, le gros trou unique doit se trouver
en dessous de la rotule (méplat de la tige orienté vers le bas). Dans un
robinet de lavabo, le gros trou unique doit se trouver en avant (méplat
de la tige orienté vers l’avant).

ATTENTION : SI LE GROS TROU UNIQUE SE TROUVE EN DESSOUS
DE LA ROTULE DANS UN ROBINET DE BAIGNOIRE ET DE DOUCHE
OU EN ARRIÈRE DE CELLE-CI DANS UN ROBINET DE LAVABO, LE
ROBINET NE FONCTIONNERA PAS CORRECTEMENT. SI LA ROTULE
EST MAL INSTALLÉE, LE ROBINET POURRA LAISSER S’ÉCOULER
DE L’EAU TRÈS CHAUDE ALORS QUE L’UTILISATEUR S’ATTENDRA
À OBTENIR DE L’EAU FROIDE, CE QUI POURRA OCCASIONNER
UNE SITUATION DANGEREUSE. DE PLUS, LA VIS DE CALAGE DE
LA MANETTE NE RETIENDRA PAS LA MANETTE CORRECTEMENT.

6. Installez la nouvelle came ainsi que le nouveau joint à lèvre (9) et
vissez le capuchon (5) sur le corps.

7. Installez la NOUVELLE manette au fini agencé (RP17443, RP17443PB

ou RP17443WH) [NOTE : En raison du mode de fonctionnement
particulier du robinet converti, Delta ne recommande pas l’utilisation de
l’ancienne poignée.] Assurez-vous que la vis de calage de la manette
mord le méplat sur la tige correctement et retient bien la manette.

8. IMPORTANT : Rincez l’installation. S’il s’agit d’un robinet de lavabo,
vous devez enlever l’aérateur (12). Placez la manette à la position qui
laisse passer le maximum d’eau chaude et d’eau froide. Rétablissez
l’alimentation en eau et cherchez des fuites. Laissez l’eau s’écouler
une minute sans bouger la manette. Cette opération sert à évacuer de
la tuyauterie les corps étrangers qui pourraient abîmer les éléments
internes du robinet et causer des fuites. Après le rinçage, fermez le
robinet et, s’il s’agit d’un robinet de lavabo, remettez l’aérateur en place.

9. Assurez-vous que de l’eau très chaude s’écoule du robinet lorsque la
manette est tournée à fond dans le sens horaire.

ATTENTION : SI LE ROBINET A BESOIN D’ENTRETIEN ULTÉRIEURE­MENT ET VOUS DEVEZ REMPLACER LA ROTULE DE CONVERSION,
UTILISEZ UNIQUEMENT UNE ROTULE RP20111 IDENTIQUE! VOUS NE
POUVEZ PAS REMPLACER CETTE ROTULE PAR LA ROTULE DELTA
RP70 STANDARD PARCE QUE LA SOUPAPE FONCTIONNERA MAL,
CE QUI POURRAIT OCCASIONNER UNE SITUATION DANGEREUSE.

Bola de Conversión

(Vista desde la parte inferior de la Bola)

4 Agujeros

Parte posterior del lavamanos
Hacia arriba para la Bañera / Regadera

Agujero Sencillo Grande

De frente para el lavamanos
Hacia Abajo para la Bañera / Regadera

Rotule de conversion

(Vue du dessous de la rotule)

4 Trous

En arrière dans un robinet de lavabo
Sur le dessus dans un robinet de douche

Gros Trou Unique

En avant dans un robinet de lavabo
En dessous dans un robinet de douche

2 63380 Rev B
