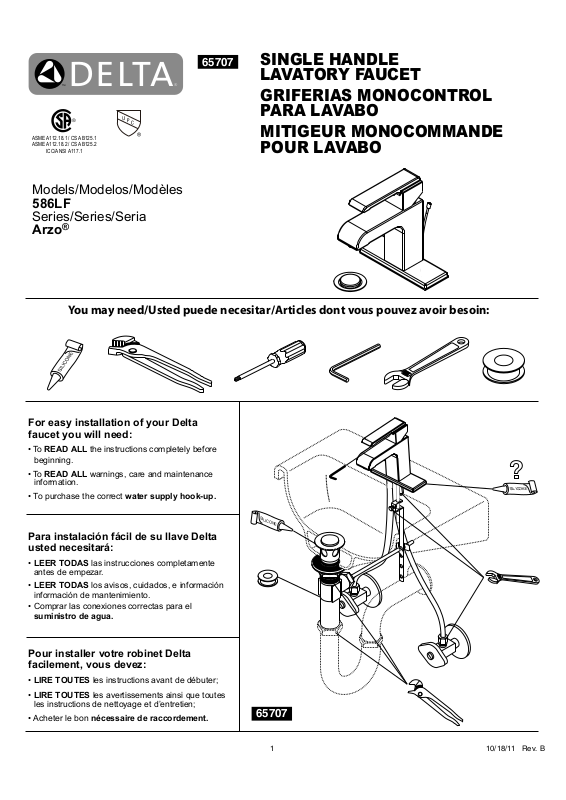

Delta DLT4678 Installation & Assembly

10/18/11 Rev. B

1

SINGLE HANDLE
LAVATORY FAUCET

GRIFERIAS MONOCONTROL
PARA LAVABO

MITIGEUR MONOCOMMANDE
POUR LAVABO

Models/Modelos/Modèles

586LF

Series/Series/Seria

Arzo

®

You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:

For easy installation of your Delta
faucet you will need:

• To READ ALL the instructions completely before

beginning.

• To READ ALL warnings, care and maintenance

information.

Para instalación fácil de su llave Delta
usted necesitará:

• LEER TODAS las instrucciones completamente

antes de empezar.

• LEER TODAS los avisos, cuidados, e información

información de mantenimiento.

Pour installer votre robinet Delta
facilement, vous devez:

• LIRE TOUTES les instructions avant de débuter;

• LIRE TOUTES les avertissements ainsi que toutes

les instructions de nettoyage et d’entretien;

ASME A112.18.1 / CSA B125.1
ASME A112.18.2 / CSA B125.2

ICC/ANSI A117.1

®

?

SILICONE

SILICONE

• To purchase the correct water supply hook-up.

• Comprar las conexiones correctas para el

suministro de agua.

• Acheter le bon nécessaire de raccordement.

65707

65707

65707 Rev. B 2

1A

1B

1

2

3

5

4

6

1

3

5

4

6

Faucet Installation

Position faucet (1) with gasket (3) or three hole escutcheon (2) and gasket (3) on sink. Option: If surface of sink is uneven, use silicone
under the baseplate or gasket. Place mounting hardware (4) over mounting studs (5) under sink. Secure with mounting nuts (6). Tighten mounting

nuts securely.

Instalación de la Llave de Agua / Grifo

Coloque la llave de agua (1) con metal(3) de un agujero o de tres agujeros (2) y metal (3) en el lavamanos. Opción: Si la
superficie está desnivelada, use silicón por debajo de la chapa base. Coloque el soporte de metal (4) sobre el perno de instalación (5) por

debajo del lavamanos. Fije con el la tuerca de instalación (6). Apriete fija la tuerca de instalación.

Installation du robinet

Placez le robinet (1) avec base (3) de finition pour un trou ou trois trous (2) et base (3) sur l’évier. Facultatif : si la
surface de l’évier est inégale, appliquez du composé d’étanchéité à la silicone sous la plaque de base. Placez le support métal-

lique (4) sur le goujon de montage (5) sous l’évier. Fixez-le avec la pièce l’écrou de montage (6). Serrez l’écrou de montage solidement.

65707 Rev. B

3

2

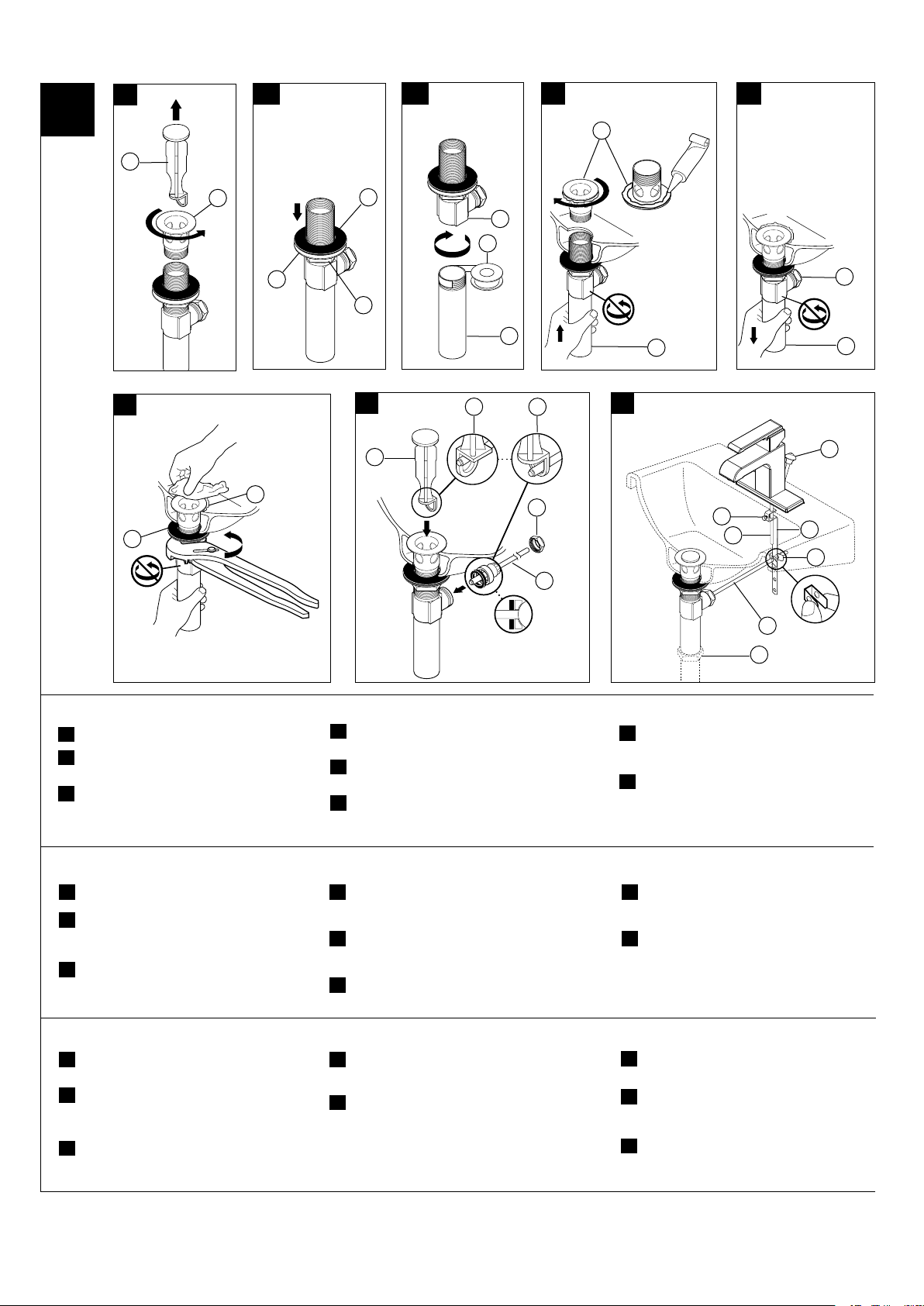

Metal Pop-up

Remove stopper (1) and flange (2).

Screw nut (1) all the way down. Push washer (2)
and gasket (3) down.

Remove tailpiece (1) from body (2), add
plumber

tape (3), replace tailpiece.

C.

B.

A.

Apply silicone to underside of flange (1). Insert body
(2) into sink. Screw flange (1) into body (2).

Pivot (1) must face faucet. Pull assembly (2) down
firmly and hold in place. DO NOT TWIST.

Tighten nut/washer/gasket (1), clean off excess
silicone (2). DO NOT TWIST.

F.

E.

D.

SIL

I

C

O

NE

A.

B.

C.

D.

E.

F.

G.

H.

Remove pivot nut (1). Install horizontal rod (2) and
stopper (3) as removable (4) or non-removable (5).
Hand tighten pivot nut (1).

Attach horizontal rod (1) to strap (2) using clip (3).
Insert lift rod (4) into strap and tighten screw (5).
Connect assembly to drain (6).

H.

G.

Desagüe automático de metal

Quite el tapón (1) y el reborde (2).

Atornille la tuerca (1) completamente hasta
abajo. Empuje la arandela/roldana (2) y el (3)
hacia abajo.

Quite el tubo de cola (1) del cuerpo (2),

aplique cinta para plomero

(3), coloque otra

vez el tubo de cola.

C.

B.

A.

Aplique silicón a la parte interior del reborde (1).
Inserte el cuerpo (2) en el lavamanos. Atornille el
reborde (1) en el cuerpo (2).

El pivote (1) debe de estar de frente a la llave. Hale
el ensamble (2) hacia abajo firmemente y sujételo
en sitio. NO LO GIRE.

Apriete la tuerca/arandela/empaque (1), limpie el
exceso de silicón (2). NO LO GIRE.

F.

E.

D.

Quite la tuerca del pivote (1).Instale la barra horizon­tal (2) y el tapón (3) como desmontable (4) o fijo (5).
Apriete a mano la tuerca del pivote (1).

Una la barra horizontal (1) a la barra chata (2)
utilizando el gancho (3). Introduzca la barra de
alzar (4) dentro de la barra chata de articulación y
apriete el tornillo (5). Conecte el ensamble al
desagüe (6).

H.

G.

Renvoi mécanique en métal

Enlevez la bonde (1) et la collerette (2)

.

Serrez l’écrou (1) pour le faire descendre
complètement. Poussez

la rondelle (2) et le

joint (3) vers le bas.

Enlevez le raccord droit de vidange (1) du corps
(2), appliquez du ruban de plomberie (3), puis
remettez raccord droit en place.

C.

B.

A.

Appliquez du composé à la silicone sous la collerette
(1). Introduisez le corps (2) dans le lavabo, puis vis­sez la collerette (1) dans le corps (2).

Le pivot (1) doit faire face au robinet. Tirez
l’ensemble (2) vers le bas fermement et
maintenez-le en place. PRENEZ GARDE DE
LE TORDRE.

E.

D.

Serrez l’écrou contre la rondelle et le joint (1), puis
enlevez le surplus de composé à la silicone (2).
PRENEZ GARDE DE TORDRE LE PIVOT.

Enlevez l’écrou du pivot (1). Installez la tige
horizontale (2) et la bonde (3) de manière que la
bonde soit amovible (4) ou non amovible (5).
Serrez l’écrou (1) du pivot à la main.

Fixez la tige horizontale (1) au feuillard (2) à
l’aide de l’agrafe (3). Installez la tige de
manoeuvre (4) et serrez la vis (5). Fixez
l’ensemble au renvoi (6).

H.

G.

F.

1

1

2

3

1

2

3

1

2

1

2

1

2

1

5

3

4

2

6

1

4

3

5

2

2

4

65707 Rev. B

4

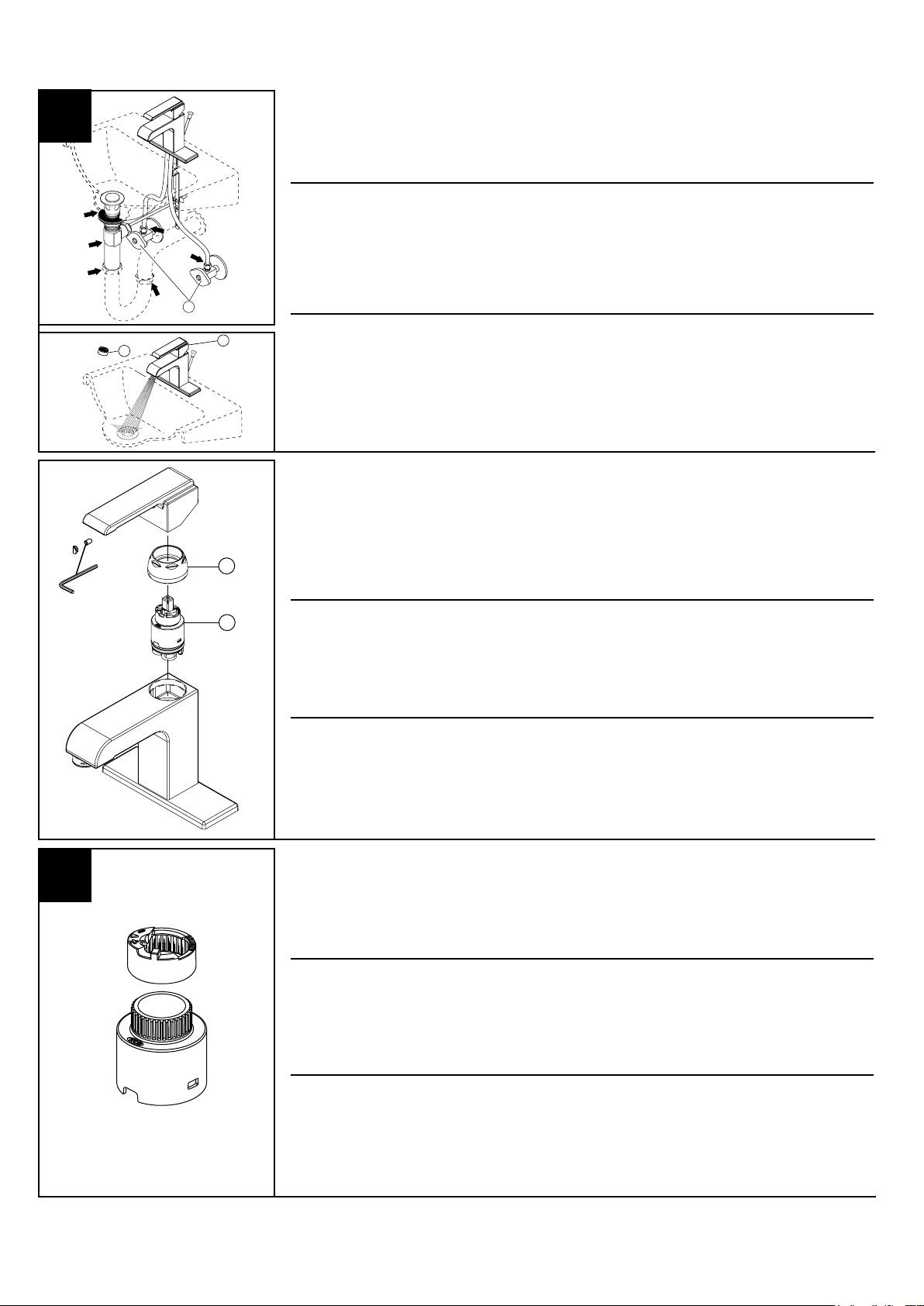

CONNECT TO WATER SUPPLIES (HOOK-UPS NOT PROVIDED).

Remove aerator (1) and turn faucet handle (2) to the full on mixed position. Turn on hot and cold water supplies (3)
and flush water lines for one minute.

Important: This flushes away any debris that could cause damage to internal parts. Check
all connections at arrows for leaks. Re-tighten if necessary, but do not overtighten.

CONECTE A LOS SUMINISTROS DE AGUA. (LAS CONEXIONES NO SON PROPORCIONADAS).

Quite el aireador (1) y gire la manija de la llave (2) a la posición mixta completo en. Abra los suministros de agua
caliente y fría (3) y deje que el agua corra por la líneas por un minuto.

Importante: Esto limpia cualquier escombro que pudiera causar daño a las partes internas.
Examine todas las conexiones donde señalan las flechas por si hay filtraciones de agua.
Apriete de nuevo si es necesario, pero no apriete demasiado.

RACCORDEMENT À LA TUYAUTERIE D’ALIMENTATION (RACCORDS NON FOURNIS).

Retirez l’aérateur (1) et tournez le poignée (2) en position de plein mélange complet sur. Rétablissez l’alimentation
en eau chaude et en eau froide (3), puis laissez s’écouler l’eau une minute.

Important: Il faut laisser s’écouler l’eau pour évacuer les saletés qui pourraient abîmer les
éléments internes du robinet. Vérifiez l’étanchéité de tous les raccords identifiés par une
flèche. Resserrez les raccords au besoin, mais prenez garde de trop les serrer.

1

2

2

1

3

Maintenance:

• If faucet leaks from under handle - Remove handle and tighten retainer ring (1).

• If leak persists - SHUT OFF WATER SUPPLIES - replace cartridge (2).

• If faucet leaks from spout outlet - SHUT OFF WATER SUPPLIES - replace cartridge (2).

Mantenimiento:

• Si la llave tiene filtraciones desde la parte debajo de la manija - Quite la manija y apriete el anillo de retención (1).

• Si la filtracion persiste - CIERRE LOS SUMINISTROS DE AGUA - reemplace el cartucho de cerámica (2).

• Si la llave tiene filtraciones desde la salida del tubo - CIERRE LOS SUMINISTROS DE AGUA ­ reemplace el cartucho de cerámica (2).

Entretien :

• Le robinet fuit par le dessous de la poignée - Retirez la poignée et serrez l’anneau de retencion (1).

• Si la fuite persiste - COUPEZ L’EAU - remplacez la cartouche en céramique (2).

• Le robinet fuit par la sortie du bec - COUPEZ L’EAU - remplacez la cartouche en céramique (2).

3

4

INSTRUCTIONS FOR ADJUSTING THE HOT LIMIT STOP

● Turn the handle to full cold and in the shut-off position.

● Remove the handle button.

● Loosen the set screw and remove the handle.

● Unscrew the decorative cap.

● With needle nose pliers, pinch on the tab and lift to removethe hot limit stop.

● Turn clockwise for hotter temperature.

● Place the hot limit stop in the desired position.

INSTRUCCIONES PARA AJUSTAR EL TOPE LIMITE PARA EL AGUA CALIENTE

● Mueva la manija hasta el tope del agua fría en posición cerrada.

● Quite el botón de índice de la manija.

● Afloje el tornillo de fijación y quite la manija.

● Desatornille la tapa decorativa.

● Con un alicate de nariz fina, sujete la lengüeta y levante para quitar el límite tope del agua caliente.

● Para una temperatura más caliente gire en el sentido de las agujas del reloj.

● Ponga el límite de tope del agua caliente en la posición deseada.

DIRECTIVES POUR AJUSTER LA BUTÉE POUR EAU CHAUDE

● Tourner la poignée pour obtenir seulement de l’eau froide puis placer en position arrêt.

● Retirer le bouton de la poignée.

● Desserrer la vis de calage et retirer la poignée.

● Dévisser l’embase décorative.

● À l’aide d’une pince à bec effilé, encercler le robinet et soulever pour retirer la butée pour eau chaude.

● Tourner dans le sens des aiguilles d’une montre pour augmenter la température.

● Placer la butée pour eau chaude dans la position désirée.

65707 Rev. B

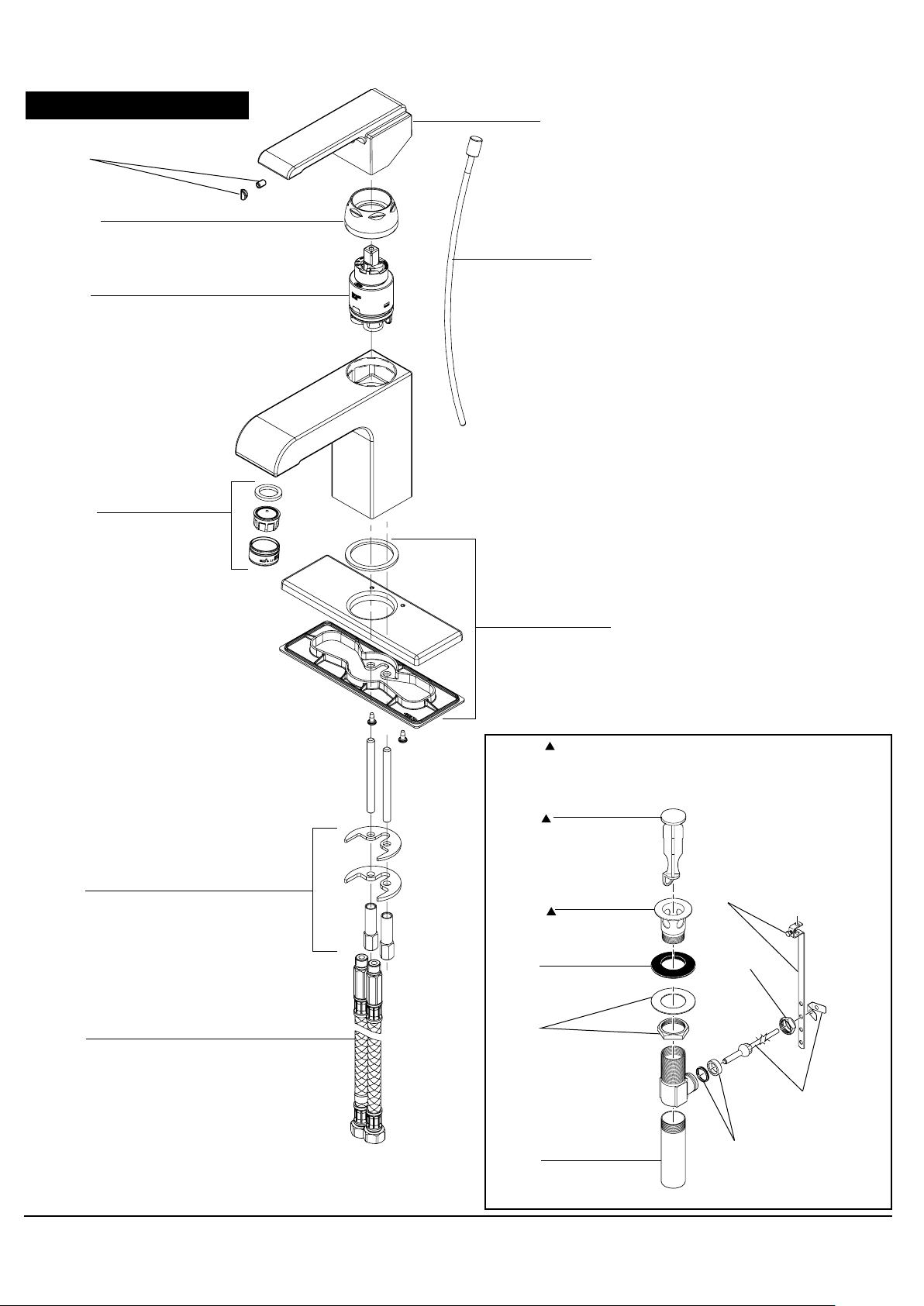

Arzo

®

RP46391

Button & set screw
Botón y tornillo de presión
Capuchon et vis de calage

RP47777▲

Cap
Casquete
Embase

RP34322

Rotational Limit Stop & Ceramic Cartridge
Tope del limite rotacional y cartucho de cerámica
Butée et cartouche en céramique

RP19754▲

Aerator - 1.5 GPM (5.7 L/M)
Aireador - 1.5 GPM (5.7 L/M)
Aérateur - 1.5 gal/min (5.7 L/M)

RP47855▲

Escutcheon, Gasket & Screws
Chapetón, junta y tornillos
Boîtier, joint et vis

RP50873

Mounting Hardware
Herraje de instalación
Pièces de montage

RP47972

Hose Assembly
Ensamble de la Manguera
Tuyau souple

5

▲ Specify Finish

Especifíque el Acabado
Précisez le Fini

RP47776▲

Hande with button & set screw
Manija con botón y tornillo de presión
Poignée avec capuchon et vis de calage

RP47780▲

Lift Rod
Varilla tirador
Tirette de vidage

Series/Series/Seria

RP26533

Metal Pop-Up Assembly Less Lift Rod
Ensamble de Metal del Desagüe Automático Menos la Barra de Alzar
Renvoi Mécanique en Métal Sans la Tige de Manoeuvre

RP5648

Stopper
Tapón
Bonde

RP6140

Nut & Washer
Tuerca y Arandela/Roldana
Écrou et Rondelle

RP23060

Flange
Reborde
Collerette

RP6142

Gasket
Empaque
Joint

Tailpiece
Tubo de Cola
Raccord de Vidange Droit

RP12516

Strap & Screw
Barra Chata y Tornillo
Feuillard et Vis

RP6132

Nut
Tuerca
Écrou

RP12517

Horizontal Rod & Clip
Barra Horizontal y Gancho
Tige Horizontale et Agrafe

RP6130

Pivot Seat & Gasket
Asiento de Pivote y Empaque
Joint et Siège du Pivot

CLEANING AND CARE

All parts and finishes of the Delta® faucet are warranted to the original consumer purchaser to
be free from defects in material & workmanshipfor as long as the original consumer purchaser
owns their home. Delta FaucetCompanyrecommends using a professional plumberfor all
installation and repair.
Delta will replace, FREE OF CHARGE, during the warrantyperiod, any part or finish that proves
defective in material and/or workmanship under normal installation, use and service.
Replacement parts may be obtained by calling 1-800-345-DELTA (in the U.S. and Canada) or by
writing to:

LIFETIME FAUCET AND FINISH LIMITED WARRANTY

© 2011, Masco Corporation of Indiana

Toutes les pièces et les finis du robinetDelta® sont protégéscontre les défectuosités de matériau
et les vices de fabrication par une garantie que est consentie au premier acheteur et qui
demeurevalide tant que celui-ci demeure propriétaire de sa maison. Delta recommande de faire
appel à un plombier compétentpour l’installation et la réparation du robinet.
Pendant la période de garantie,Deltaremplacera GRATUITEMENTtoute pièce ou toute fini,
présentant une défectuosité de matériau ou un vice de fabricationpour autant que l’appareil ait
été installé, utilisé et entretenucorrectement. Pour obtenir des pièces de rechange,veuillez
communiquer par téléphone au numéro1-800-345-DELTA (aux États-Unis ou au Canada) ou par
écrit à l’une des adresses suivantes:

Aux États-Unis: Au Canada:

Delta FaucetCompany Masco Canada
ProductService Centre de services techniques
55 E. 111th Street
Indianapolis, IN 46280

La présente garanties’applique au remplacement de toutes les pièces défectueuses, y compris le
fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D’OEUVRE ET (OU) LES DOMMAGES
PROVOQUÉSAUCOURS DE L’INSTALLATION, DE LA RÉPARATION OU DU REMPLACEMENTD’UN

GARANTIE À VIE LIMITÉE DES ROBINETS ET DE LEURS FINIS

INSTRUCTIONS DE NETTOYAGE

6

65707 Rev. B

© 2011, Division de Masco Indiana

LIMPIEZA Y CUIDADA DE SU LLAVE

© 2011, Masco Corporación de Indiana

GARANTÍA LIMITADA DE POR VIDA DE LA LLAVE Y SU ACABADO

INCURRED IN INSTALLATION, REPAIR OR REPLACEMENT ASWELL AS ANY OTHER KIND OF LOSS
OR DAMAGES ARE EXCLUDED. Proof of purchase (original sales receipt) from the original
consumer purchaser must be made availabletoDelta for all warranty claims. THIS ISTHE
EXCLUSIVEWARRANTY BY DELTA FAUCETCOMPANY,WHICH DOES NOT MAKE ANY OTHER
WARRANTY OF ANY KIND, INCLUDINGTHE IMPLIEDWARRANTY OF MERCHANTABILITY.
Thiswarranty excludes all industrial,commercial and business usage, whose purchasers are
hereby extended a fiveyear limitedwarranty from the date of purchase, with all other terms of
this warranty applying except the duration of the warranty. This warranty is applicable to Delta®
faucets manufactured after January 1, 1995.
Some states/provinces do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you. Any damage to this faucet
as a result of misuse, abuse or neglect, or any use of other than genuine Delta®replacement
partsWILLVOIDTHEWARRANTY.
Thiswarranty gives you specific legal rights, and you may also have other rights which vary from
state/provinceto state/province. It applies only for Delta® faucets installed in the UnitedStates
ofAmerica,Canada and Mexico.

Care should be given to the cleaning of this product. Although its finish
is extremely durable, it can be damaged by harsh abrasives or polish.
To clean, simply wipe gently with a damp cloth and blot dry with a soft
towel.

In the United States: In Canada:

Delta FaucetCompany Masco Canada
ProductService TechnicalServiceCentre
55 E. 111th Street
Indianapolis, IN 46280

Thiswarranty is extensive in that it coversreplacement of all defective parts and even finish,
but these are the only two things that are covered. LABOR CHARGES AND/OR DAMAGE

Tenga cuidado al ir a limpiar este producto. Aunque su acabado es
sumamente durable, puede ser afectado por agentes de limpieza o
para pulir abrasivos. Para limpiar su llave, simplemente frótela con
un trapo húmedo y luego séquela con una toalla suave.

Todas las piezas y acabados de la llaveDelta® están garantizados al consumidorcomprador
original, de estar libres de defectos de material y fabricación,por el tiempo que el consumidor
comprador original sea dueño de su casa. Delta FaucetCompanyrecomienda que use un
plomero profesional paratodas las instalaciones y reparaciones.
Delta reemplazará, LIBRE DE CARGO, durante el período de garantía, cualquier pieza o
acabado que pruebetener defectos de material y/o fabricación bajo instalación normal, uso y
servicio. Piezas de repuesto pueden ser obtenidas llamando al 1-800-345-DELTA (en los
Estados Unidos y Canada) o escribiendo a:

En los Estados Unidos: E

n Canada:

Delta FaucetCompany Masco Canada
ProductService TechnicalServiceCentre
55 E. 111th Street
Indianapolis, IN 46280

Esta garantía es extensiva en lo que cubre el reemplazamiento de todas las piezas defectuosas
y hasta el acabado,pero éstas son las únicas dos casas que están cubiertos. CARGOS DE
LABORY/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN O REEMPLAZAMIENTO

COMOTAMBIEN CUALQUIEROTROTIPO DE PÉRDIDA O DAÑOS ESTAN EXCLUÍDOS. Prueba de
compra (recibo original de venta) del compradorconsumidor original debe de ser disponible a
Delta para todos los reclamos. ESTA ES LA GARANTÍA EXCLUSIVA DE DELTAFAUCETCOMPANY,
QUE NO HACE CUALQUIEROTRA GARANTÍA DE CUALQUIERTIPO, INCLUYENDOLA GARANTÍA
IMPLICITA DE COMERCIALIZACIÓN.
Esta garantía excluyetodo uso industrial,comercial y de negocio, a cuyoscompradores se les da
una garantía limitada extendida de cinco años desde la fecha de compra,contodos los otros
términos de esta garantía aplicados, excepto el de duración de ésta. Esta garantía es aplicable a
las llaves de Delta® fabricadas después de Enero 1, 1995.
Algunos estados/provincias no permiten la exclusión o limitación de daños incidentales o
consecuentes, de manera que la limitación o exclusión arriba escrita puede no aplicarle a usted.
Cualquier daño a esta llave,resultado del mal uso, abuso, o descuido o cualquier otro uso de
piezas de repuesto que no sean genuinas de Delta® ANULARÁNLA GARANTÍA.
Esta garantía le da derechos legales especificos, y usted puede, también tener otros derechos
quevarían de estado/provincia a estado/provincia. Es aplicable sólo a las llavesDelta®
instalades en los Estados Unidos de America,Canada y Mexico.

Il faut nettoyer ce product avec soin. Même si son fini est extrême­ment durable, il peut être abîmé par des produits fortement abrasifs ou
des produits de polissage. Il faut simplement le frotter doucement
avec un chiffon humide et le sécher à l’aide d’un chiffon doux.

ÉLÉMENT AINSI QUE LES PERTES OU DOMMAGES DETOUTEAUTRE NATURE NE SONT PAS
COUVERTSPARLA GARANTIE. Toute réclamation en vertu de la présente garantie doit être
adressée à Delta, accompagnée de la preuved’achat (original de la facture) du premier
acheteur. CETTE GARANTIE EST LA SEULE OFFERTE PAR DELTAFAUCET COMPANY, SELON LE
CAS. ELLE EXCLUTTOUTEAUTRE GARANTIE,Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ
MARCHANDE.
Lesrobinets installés dans un établissement industriel ou commercial ou dans une place
d’affaires sont protéges par une garantie étandue de cinq ans qui prend effet à compter de la
dated’achat. Toutes les autresconditions de la garantie de cinq ans sont identiques à celle de
la présente garantie. La présente garantie s’applique à tous les robinets Delta® fabriqués après
le 1er janvier 1995.
Dans les États ou les provinces où il est interditd’exclure ou de limiter les responsabilités à
l’égard des dommages indirects ou fortuits, les exclusions et les limites susmentionnées ne
s’appliquent pas. Les dommages résultantd’une mauvaise utilisation,d’une utilisation abusive
de la négligence ou de l’utilisation de piècesd’origine Delta® RENDENT LA GARANTIE NULLE
ET SANS EFFET.
La présente garantievous donne des droits précis qui peuventvarier selon votre lieu de
résidence. Elle ne s’applique qu’auxrobinetsDelta® installés aux États-Unis, au Canada et au
Mexique.

350 South Edgeware Rd.
St.Thomas, ON. N5P 4L1

350 South Edgeware Rd.
St.Thomas, ON. N5P 4L1

350 South Edgeware Rd.
St.Thomas, ON. N5P 4L1
