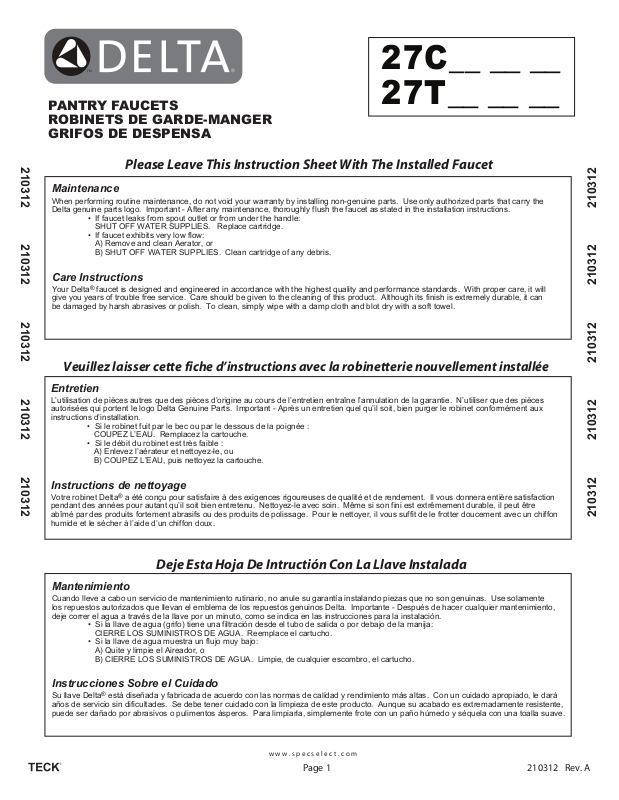

Page 1
27C__ __ __
PANTRY FAUCETS
27T__ __ __
ROBINETS DE GARDE-MANGER
GRIFOS DE DESPENSA
210312 210312 210312 210312 210312
Maintenance
When performing routine maintenance, do not void your warranty by installing non-genuine parts. Use only authorized parts that carry the
Delta genuine parts logo. Important - After any maintenance, thoroughly flush the faucet as stated in the installation instructions.
• If faucet leaks from spout outlet or from under the handle:
SHUT OFF WATER SUPPLIES. Replace cartridge.
• If faucet exhibits very low flow:
A) Remove and clean Aerator, or
B) SHUT OFF WATER SUPPLIES. Clean cartridge of any debris.
Care Instructions
Your Delta® faucet is designed and engineered in accordance with the highest quality and performance standards. With proper care, it will
give you years of trouble free service. Care should be given to the cleaning of this product. Although its finish is extremely durable, it can
be damaged by harsh abrasives or polish. To clean, simply wipe with a damp cloth and blot dry with a soft towel.
Please Leave This Instruction Sheet With The Installed Faucet
Veuillez laisser cette fiche d’instructions avec la robinetterie nouvellement installée
Entretien
L’utilisation de pièces autres que des pièces d’origine au cours de l’entretien entraîne l’annulation de la garantie. N’utiliser que des pièces
autorisées qui portent le logo Delta Genuine Parts. Important - Après un entretien quel qu’il soit, bien purger le robinet conformément aux
instructions d’installation.
• Si le robinet fuit par le bec ou par le dessous de la poignée :
COUPEZ L’EAU. Remplacez la cartouche.
• Si le débit du robinet est très faible :
A) Enlevez l’aérateur et nettoyez-le, ou
B) COUPEZ L’EAU, puis nettoyez la cartouche.
Instructions de nettoyage
Votre robinet Delta® a été conçu pour satisfaire à des exigences rigoureuses de qualité et de rendement. Il vous donnera entière satisfaction
pendant des années pour autant qu’il soit bien entretenu. Nettoyez-le avec soin. Même si son fini est extrêmement durable, il peut être
abîmé par des produits fortement abrasifs ou des produits de polissage. Pour le nettoyer, il vous suffit de le frotter doucement avec un chiffon
humide et le sécher à l’aide d’un chiffon doux.
Deje Esta Hoja De Intructión Con La Llave Instalada
Mantenimiento
Cuando lleve a cabo un servicio de mantenimiento rutinario, no anule su garantía instalando piezas que no son genuinas. Use solamente
los repuestos autorizados que llevan el emblema de los repuestos genuinos Delta. Importante - Después de hacer cualquier mantenimiento,
deje correr el agua a través de la llave por un minuto, como se indica en las instrucciones para la instalación.
• Si la llave de agua (grifo) tiene una filtración desde el tubo de salida o por debajo de la manija:
CIERRE LOS SUMINISTROS DE AGUA. Reemplace el cartucho.
• Si la llave de agua muestra un flujo muy bajo:
A) Quite y limpie el Aireador, o
B) CIERRE LOS SUMINISTROS DE AGUA. Limpie, de cualquier escombro, el cartucho.
Instrucciones Sobre el Cuidado
Su llave Delta® está diseñada y fabricada de acuerdo con las normas de calidad y rendimiento más altas. Con un cuidado apropiado, le dará
años de servicio sin dificultades. Se debe tener cuidado con la limpieza de este producto. Aunque su acabado es extremadamente resistente,
puede ser dañado por abrasivos o pulimentos ásperos. Para limpiarla, simplemente frote con un paño húmedo y séquela con una toalla suave.
www .specselect.com
Page 1
210312 Rev. A
210312 210312 210312 210312 210312
Page 2
INSTALLATION INSTRUCTIONS
Shut Off Water Supplies.
1. Position faucet on sink. Use silicone sealant
between faucet and sink to prevent water from
leaking beneath the sink. From underneath the
sink, secure the faucet with nuts and washers.
2. MAKE CONNECTIONS TO WATER LINES. Use
1/2” I.P.S. faucet connections, or use coupling
nuts with 3/8” O.D. ball-nose risers.
3. Important: After connections have been made,
remove aerator. Turn handles to full on position.
Turn on water supplies, check for leaks and let
lines flush for one minute without moving faucet
handle. This will remove debris from lines which
can damage internal parts of the faucet and create
leaks. After flushing, shut off water at faucet and
replace aerator.
114mm
(4.5”)
18mm
(0.69”)
48mm
(1.88”)
41mm (1.60”)
104mm
(4.1”)
170mm
(6.7”)
89mm
(3.52”)
INSTRUCTIONS D’INSTALLATION
Coupez l’eau.
1. Placer le robinet sur l’évier. Placer du composé
d’étanchéité à la silicone entre le robinet et l’évier
pour empêcher les fuites d’eau sous l’évier.
Pardessous l’évier, serrer les écrous contre les
rondelles.
2. RACCORDER LE ROBINET À LA TUYAUTERIE
D’ALIMENTATION. Utiliser des raccords de robinet
1/2 po I.P.S. ou les écrous de raccordement et les
tubes-raccords à nez arrondi 3/8 po D.E.
3. Important : Après avoir raccordé la tuyauterie, retirer
l’aérateur. Tourner la poignée en position de débit
maximal. Rétablisser l’alimentation en eau. Vérifier
l’étanchéité de l’installation et laisser couler l’eau
une minute sans bouger la poignée pour évacuer les
saletés qui pourraient abîmer les éléments internes
du robinet et rendre celui-ci non étanche. Fermer
ensuite le robinet et remetter l’aérateur en place.
INSTRUCCIONES DE INSTALACIÓN
Cierre los Suministros de Agua.
1. Coloque en sitio la fregadero de agua (grifo). Use
sellador de silicón entre la llave de agua y el fregadero
para prevenir que se forme una filtración por debajo
del fregadero. Desde debajo del lavamanos fije la
fregadero de agua con tuercas y arandelas.
2. HAGA LAS CONEXIONES A LAS LÍNEAS DE AGUA.
Use conexiones de llave de agua de 1/2” I.P.S., o use
las tuercas de acoplamiento con tuberías verticales de
punta redondeada de un D.E. de 3/8”.
3. Importante: Después que haya hecho las conexiones,
quite el aireador. Gire la manija hasta la posición
completamente abierta. Abra los suministros de agua,
fijese si hay filtraciones y deje que el agua corra por
las líneas por un minuto sin mover la manija de la
llave de agua (grifo). Esto eliminará escombros de las
líneas que pueden dañar la paryes internas de la llave
de las líneas que filtraciones. Después de dejar correr
el agua, cierre el agua a nivel de la llave de agua y
reemplace el aireador.
SELF-CLOSING SPRING ASSEMBLY INSTRUCTIONS
Insert inside spring tab (located at large bottom end diameter of spring) into hole at the side of the CER-TECK® or TUF-TECK
structure capnut. Place handle over and down on the spring until the upright top spring tab engages handle (handle must only
touch top of stem, but NOT engage stem splines). Rotate handle and spring 1/2 to 3/4 of a turn to the open position, and then push
handle down to engage stem splines. Assemble handle screw and coloured handle index ring.
®
INSTRUCTIONS D’INSTALLATION DU RESSORT POUR ROBINET À AUTOFERMETURE
Insérer la patte intérieure du ressort (placée à l’extrémité la plus large du ressort) dans l’orifice situé sur le côté de l’écrou-capuchon
de la cartouche d’obturation CER-TECK
ce que la patte verticale supérieure du ressort prenne prise dans la manette (la manette doit seulement toucher à la tête de la tige,
mais ne doit pas être engagée dans la dentelure de la tige). Faire pivoter la manette et le ressort de 1/2 à 3/4 de tour vers la position
ouverte, et presser la manette pour qu’elle s’engage dans la dentelure de la tige. Installer la vis de la manette et l’ind. code-couleurs.
®
ou TUF-TECK®. Placer la manette au-dessus de la cartouche et presser le ressort jusqu’à
INSTRUCCIONES PARA EL ENSAMBLE DEL RESORTE AUTO-CERRADOR
Introduzca la lengüeta del resorte interior (ubicado en el diámetro extremo inferior grande del resorte) dentro del hueco lateral de la
tuerca tapa del ensamble de la unidad de la espiga CER-TECK
hasta que la parte superior vertical de la lengüeta del resorte, encaje en la manija (la manija solamente debe tocar la parte superior
de la espiga, pero NO encajar con las ranuras de la espiga). Gire la manija y el resorte de 1/2 a 3/4 de vuelta a la posición abierta,
y luego empuje la manija hacia abajo para encajar las ranuras de la espiga. Ensamble el tornillo de la manija y el anillo de color
indicador.
®
or TUF-TECK®. Coloque la manija sobre y hacia abajo en el resorte
www .specselect.com
Page 2
210312 Rev. A
Page 3

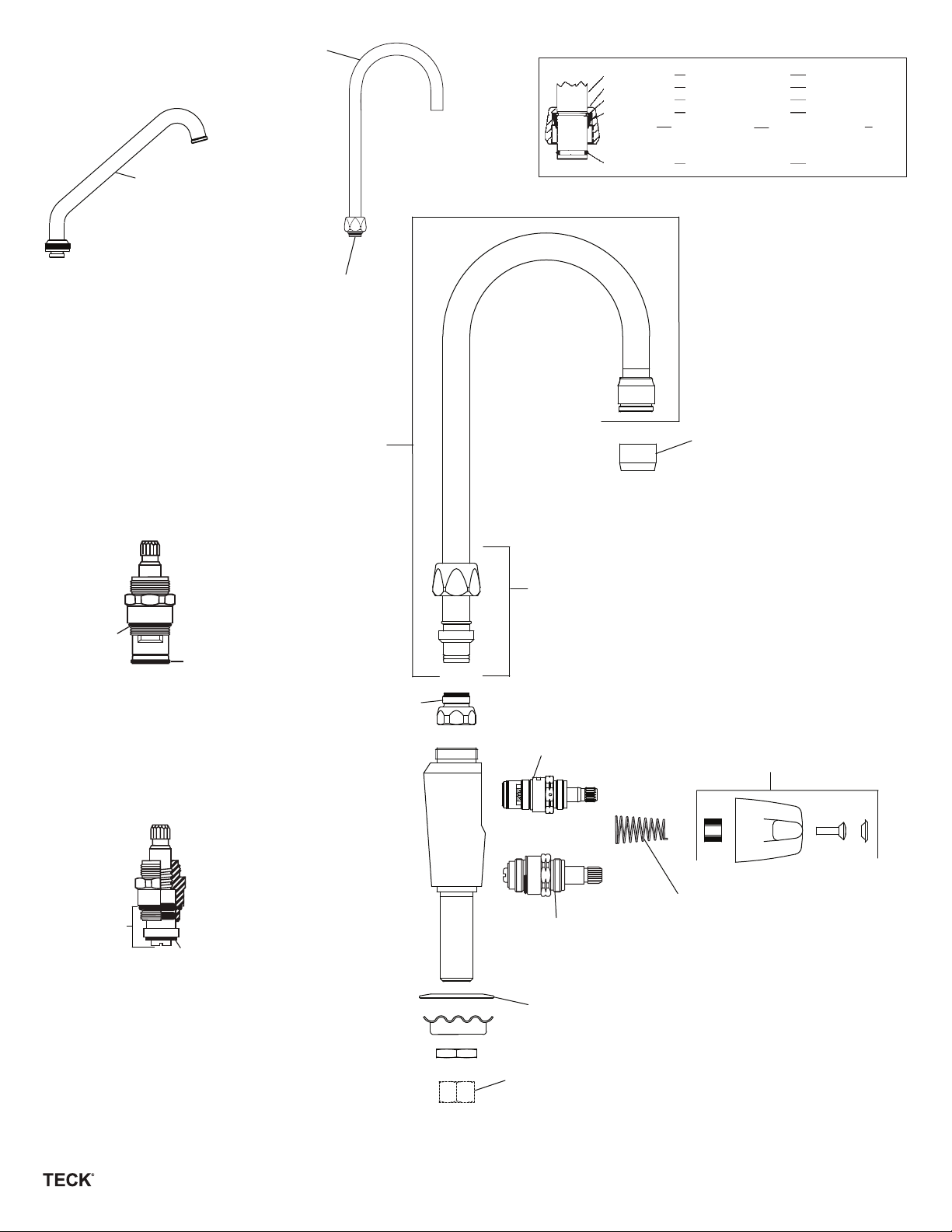

Gooseneck Spout Complete with Smooth End
Bec en-col-de-cygne complet avec extrémité lisse
Chorro cuello de cisne completo con el extremo liso
060452A
6” Tubular Swing Spout
assembly complete
Ensemble complet de bec
tubulaire orientable de 6 po
Ensamblaje completo de
grifo tubular giratoria de 6”
Inlet Flow Control for inside base of Smooth End
Entré à débit contrôlé pour d’entrée pur base becs
en cold de cygne extrémité lisse (6/pqt)
Entrada de control de flujo base interior de para
cuellos de cisne extremo liso (6/pcs)
060878A
Goosenecks (6/pkg)
4.5” radius Gooseneck Spout complete
Bec en col-de-cygne à rayon de 4,5 po complet
Cuello de cisne de 4.5” de radio completo
(extrémité sortie)
(extremo enchufe)
27C
060318A
063087A
(outlet end)
GOOSENECK SPOUT – BEC EN COL-DE-CYGNE - TUBO DE SALIDA CUELLO DE GANSO
Spout
Coupling Nut
Retaining Ring
Brass Collar
“Rigid Use” OR
Plastic Collar
“Swivel Use”
“O” Ring Seal
Bec
Écrou d’accouplement
Anneau de retenue
Bague de laiton pour une
installation fixe OU
Bague en plastique pour
une installation orientable
Joint torique
060637A (1.5 USGPM / 5.7 L/min)
VR Laminar Outlet with Agion® Antimicrobial
Laminaire pour sortie anti-vandalisme avec
agent Agion® Antimicrobien
Lámina con Agion® Antimicrobial a prueba
de vandalos
060639A (1.5 USGPM / 5.7 L/min)
VR Flow Control Aerator and Wrench
Aerateur a débit control a l’épreuve du
vandalism
Aireador para el control del flujo al mal-uso
“VR” llave de tuercas
060641A (1.5 USGPM / 5.7 L/min)
Flow Control Aerator
Aerateur a débit controle
Aireador para el control del flujo
060726A (0.5 USGPM / 1.9 L/min)
VR Flow Control Non-Aerating Outlet &
Wrench
Sortie à débit contrôle sans aération à
l’épreuve du vandalisme et clé
Salida sin aireador para el control del flujo
resistente al mal-uso “VR” y llave de tuercas
Tubo de salida
Tuerca de acoplamiento
Anillo de retención
Collar de bronce
“Uso Rígido” O
Collar de plástico
“Uso giratorio”
Anillo sellador “O”
A
B
A) 060553A
• Structure O-ring kit (24/pkg)
• Jeu de joints toriques pour
cartouche d’obturation (24/pqt)
• Paquete de anillos “O” para el
ensamble de la espiga (24/pcs)
B) 060554A
• CER-TECK
• Joint torique de CER-TECK
• Sello inferior CER-TECK
®
bottom seal (24/pkg)
®
(24/pqt)
®
(24/pcs)
Adaptateur et joint torique
27T
A
A) 063002A
• Structure repair parts kit (includes 12 seat washers, 2
seat washer screws, 24 stem O-rings, 6 capnut O-rings,
18 capnut fibre gaskets, 4 renewable seats)
• Jeu de pieces pour cartouche d’obturation (comprend :
rondelles de siege et vis, joints toriques de tige, joints
toriques et rondelles en fibre pour écrou-capuchon,
sieges remplacables)
• Juego de piezas de repuesto (incluye arandelas de
asiento, tornillos para las arandelas de asiento, anillos
“o” para la espiga, anilllos “o” para las tuercas tapa,
empaques fibrosos - tuercas tapa, asientos renovables)
B) 060139A
• Seat washer kit (6/pkg)
• Jeu de rondelles de siège (6/pqt)
• Paquete de arandela de asiento (6/pcs)
B
063050A
Adaptor & O-ring
Adaptador y anillo “O”
060026A
Gooseneck Spout Repair Kit
Trousse de reparation du bec en col-de-cygne
Juego para reparación del chorro cuello de cisne
063001A (27C)
CER-TECK® Cartridge
Cartouche CER-TECK
Cartucho CER-TECK
OR/OU/O
063102A (27T)
TUF-TECK® Cartridge
Cartouche TUF-TECK
Cartucho TUF-TECK
060464A
Deck Flange
Reborde du comptoir
Borde de la cubierta
If coupling nut required, order 063223A (2/pkg) (nut not included with product)
Si un écrou d’accouplement est requis, commander 063223A (2/pqt) (écrou
non compris avec le produit)
Si hay necesidad de una tuerca unión, pida 063223A (2/pqt) (tuerca no incluida
con el producto)
www .specselect.com
Page 3
®
®
®
®
060599A
3” Hooded Lever Handle & Screw
Manette avec levier coiffant 3 po et vis
Manija de palanca cubierta de 3” y tornillo
060032A
Spring for Self-Close Handles (LH) (4/pkg)
Ressort pour manettes a auto fermeture
(gauche) (4/pqt)
Resorte para manijas de cierre automatico
(izquierdo) (4/pcs)
210312 Rev. A
Page 4
Delta Commercial Faucet Limited Warranty
All parts of the Delta® HDF® and TECK® faucets are warranted to the original consumer purchaser to be free from defects in material, finish and workmanship for a period of
five (5) years unless otherwise specifically stated in the catalogue and price book. This warranty is made to the original consumer purchaser and shall be effective from date
of purchase as shown on purchaser’s receipt.
Delta will, at its option, repair or replace, FREE OF CHARGE, during the warranty period, any part which proves defective in material or workmanship under normal installation,
use and water and service conditions. If Delta Faucet concludes that the returned part was manufactured by Delta Faucet and is, in fact, defective, then Delta Faucet will
honour the warranty stated herein. Replacement parts can be obtained from your local dealer or distributor listed in the telephone directory or by returning the part along
with the purchaser’s receipt to our factory, TRANSPORTATION CHARGES PREPAID, at the address listed. THIS WARRANTY IS THE ONLY EXPRESS WARRANTY MADE BY DELTA.
ANY CLAIMS MADE UNDER THIS WARRANTY MUST BE MADE DURING THE FIVE YEAR PERIOD REFERRED TO ABOVE. ANY IMPLIED WARRANTIES, INCLUDING THE IMPLIED
WARRANTY OF MERCHANTABILITY OF FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO THE DURATION OF THIS WARRANTY. LABOUR CHARGES AND/OR
DAMAGE INCURRED IN INSTALLATION, REPAIR OR REPLACEMENT AS WELL AS INCIDENTAL AND CONSEQUENTIAL, SPECIAL, INDIRECT OR PUNITIVE DAMAGES CONNECTED
THEREWITH ARE EXCLUDED AND WILL NOT BE PAID BY DELTA FAUCET.
Some states do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of incidental or consequential damages, so the above limitations or
exclusions may not apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.
This warranty is for commercial products only from Delta Faucet Company and Delta Faucet Canada (a division of Masco Canada Limited) and is void for any damage to this
faucet due to misuse, abuse, neglect, accident, improper installation, any use in violation of instructions furnished by Delta Faucet or any use of replacement parts other than
genuine Delta parts.
Garantie Limitée Delta Commercial
Toutes les pièces des robinets de marque Delta® HDF® et TECK® sont garanties contre tout défaut de matériel, de finition et de main-d’oeuvre pour une période de cinq (5)
ans, sauf indication contraire stipulée dans le catalogue et la liste des prix. Cette garantie est offerte à l’acheteur original et entre en vigueur à compter de la date d’achat
indiquée sur la preuve d’achat.
Delta procédera, à son entière discrétion, à la réparation ou au remplacement, SANS FRAIS, durant la période de garantie, de toute pièce qui présente un défaut de matériel
ou de main-d’oeuvre dans des conditions d’installation, d’usure, d’eau et de service normales. Si Delta Faucet détermine que la pièce retournée a été fabriquée par Delta
Faucet et qu’en effet, cette pièce défectueuse, Delta Faucet respectera alors la garantie mentionnée ci-dessous. Les pièces de rechange peuvent être obtenues chez votre
marchand local ou le distributeur inscrit dans votre annuaire téléphonique, ou en retournant la pièce ainsi que la preuve d’achat à notre usine, FRAIS DE TRANSPORT
PRÉPAYÉS, à l’adresse indiquée. CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR DELTA.
TOUTE RÉCLAMATION FAITE EN VERTU DE CETTE GARANTIE DOIT ÊTRE PRÉSENTÉE DURANT LA PÉRIODE DE CINQ ANS MENTIONNÉE CI-DESSUS. TOUTE GARANTIE IMPLICITE,
Y COMPRIS LA GARANTIE IMPLICITE DE VALEUR COMMERCIALE D’ADÉQUATION POUR UN USAGE PARTICULIEUR, EST LIIMITÉE DANS LE TEMPS À LA DURÉE DE LA PRÉSENTE
GARANTIE.
LES FRAIS DE MAIN-D’OEUVRE ET/OU LES DOMMAGES ENCOURUS DURANT L’INSTALLATION, LA RÉPARATION OU LE REMPLACEMENT AINSI QUE LES DOMMAGES ACCIDENTELS ET CONSÉCUTIFS, SPÉCIAUX, INDIRECTS OU PUNITIFS QUI SONT RELIÉS SONT EXCLUS ET NE SERONT PAS PAYÉS PAR DELTA FAUCET.
Certains états ne permettent pas la limitation de la durée de la garantie implicite, ou l’exclusion ou la limitation des dommages accidentels ou consécutifs, et par conséquent,
les limitations ou les exclusions stipulées ci-dessus peuvent ne pas s’appliquer dans votre cas. Cette garantie vous accorde certains droits reconnus par la loi et vous pouvez
aussi avoir d’autres droits qui varient d’un état à l’autre.
Cette garantie s’applique seulement aux produits commerciaux de Delta Faucet Company et Delta Faucet Canada (une filiale de Masco Canada Limited) et est nulle de plein
droit pour tout dommage causé à ce robinet en raison d’une mauvaise utilisation, d’abus, de négligence, d’accident, de mauvaise installation, pour tout usage en contravention des directives fournies par Delta Faucet ou pour tout usage de pièces de rechange autres que des pièces originales Delta.
Garantía Limitada de las Llaves de Agua Comerciales Delta
Todas las piezas de las llaves de agua (grifos) Delta® HDF®, TECK® están garantizadas al comprador consumidor original de estar libres de defectos de material, acabado y
fabricación por un periodo de cinco (5) años a menos que sea establecido específicamente de otra manera en el catálogo o libro de precios. Esta garantía se le otorga al
comprador consumidor original y será efectiva desde la fecha de compra indicada en el recibo del comprador.
Delta, a su opción, reparará o reemplazará, GRATUITAMENTE, durante el periodo de garantía, cualquier pieza que resulte defectuosa en material o fabricación bajo
instalación, uso, agua y condiciones de servicio normales. Si Delta Faucet concluye que la pieza devuelta fue fabricada por Delta Faucet y es, de hecho, defectuosa, entonces
Delta Faucet honrará la garantía establecida en este documento.
Las piezas de reemplazo se pueden obtener de su tienda o distribuidor local listado en la guía telefónica o devolviendo la pieza junto con el recibo de compra a nuestra
fábrica, CON LOS GASTOS DE ENVÍO PRE-PAGADOS, a la dirección indicada. ESTA GARANTÍA ES LA ÚNICA GARANTÍA EXPRESA HECHA POR DELTA. CUALQUIER RECLAMO
HECHO BAJO ESTA GARANTÍA DEBE SER HECHO DURANTE EL PERÍODO DE CINCO AÑOS ARRIBA MENCIONADO. CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO LA
GARANTÍA IMPLÍCITA DE COMERCIABILIDAD DE EMPLEO PARA UN PROPÓSITO PARTICULAR, TIENE UNA DURACIÓN LIMITADA A LA DURACIÓN DE ESTA GARANTÍA. LOS
CARGOS DE MANO DE OBRA Y/O DAÑO INCURRIDO DURANTE LA INSTALACIÓN, REPARACIÓN O REEMPLAZO, COMO TAMBIÉN DAÑOS INCIDENTALES O RESULTANTES,
ESPECIALES, INDIRECTOS O PUNITIVOS RELACIONADOS CON LO MENCIONADO, QUEDAN EXCLUIDOS Y NO SERÁN CUBIERTOS POR DELTA FAUCET.
Algunos estados no permiten limitaciones de la duración de una garantía implícita, o la exclusión o limitación de daños incidentales o consecuentes, de manera que las
limitaciones o exclusiones arriba mencionadas puedan no aplicarse en su caso. Esta garantía le otorga derechos legales específicos, y usted también puede tener otros
derechos que varían de estado a estado.
Esta garantía es solo para productos comerciales de Delta Faucet Company y Delta Faucet Canada (una división de Masco Canada Limited), y queda anulada por cualquier
daño ocasionado a esta llave de agua resultante del mal uso, abuso, descuido, accidente, instalación incorrecta, cualquier uso en violación de las instrucciones proporcionadas
por Delta Faucet o el uso de cualquier parte de repuesto que no sea una parte genuina de Delta.
Delta Faucet Canada, a division of Masco Canada Limited
350 South Edgeware Road, St. Thomas, Ontario, N5P 4L1
1-800-567-3300 (English) 1-800-265-9245 (French)
For further technical assistance, call Delta Commercial Technical Service at 1-800-387-8277.
Pour obtenir de l’assistance technique, appelez le Service Technique de Delta Commercial au 1-800-387-8277.
Por la asistencia técnica adicional, llame al servicio técnico de Delta Comercial al 1-800-387-8277.
Delta Faucet Company
Box 40980, 55 East 111th St., Indianapolis, IN, U.S.A. 46280
(317) 848-1812
www.deltacommercialfaucets.com
Page 4
210312 Rev. A
Loading...
