Model/Modelo/Modèle
6,/,&21(
2578LF
Series/Series/Seria
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
You may need / Usted puede necesitar / Articles dont vous pouvez avoir besoin:

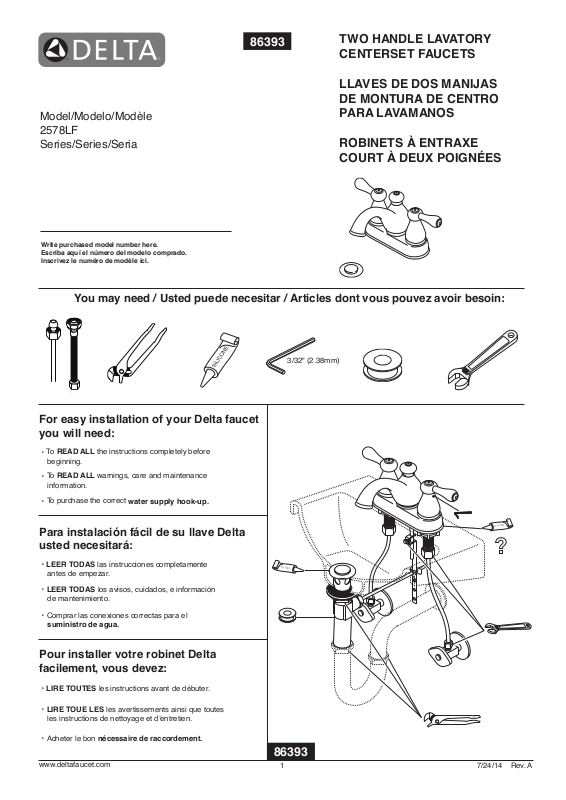

86393
TWO HANDLE LAVATORY
CENTERSET FAUCETS
LLAVES DE DOS MANIJAS
DE MONTURA DE CENTRO
PARA LAVAMANOS
ROBINETS À ENTRAXE
COURT À DEUX POIGNÉES
For easy installation of your Delta faucet
you will need:
To
READ ALL
・
beginning.
To
READ ALL
・
information.
To purchase the correct
・
the instructions completely before
warnings, care and maintenance
water supply hook-up.
Para instalación fácil de su llave Delta
usted necesitará:
LEER TODAS
・
antes de empezar.
LEER TODAS
・
de mantenimiento.
Comprar las conexiones correctas para el
・
suministro de agua.
las instrucciones completamente
los avisos, cuidados, e información
3/32" (2.38mm)
6,/,&21(
L
O
F
N
E
T
"
Pour installer votre robinet Delta
facilement, vous devez:
LIRE TOUTES
・
LIRE TOUE LES
・
les instructions de nettoyage et d’entretien.
Acheter le bon
・
www.deltafaucet.com
les instructions avant de débuter.
les avertissements ainsi que toutes
nécessaire de raccordement.
86393
1
7/24/14 Rev. A
Page 2
CLEANING AND CARE
Care should be given to the cleaning of this product. Although its finish is extremely durable, it can be damaged by harsh abrasives or polish. To clean,
simply wipe gently with a damp cloth and blot dry with a soft towel.
Limited Warranty on Delta® Faucets
Parts and Finish
All parts (other than electronic parts and batteries) and finishes of this Delta® faucet are warranted
to the original consumer purchaser to be free from defects in material and workmanship for as
long as the original consumer purchaser owns the home in which the faucet was first installed or,
for commercial users, for 5 years from the date of purchase.
Electronic Parts and Batteries (if applicable)
Electronic parts (other than batteries), if any, of this Delta® faucet are warranted to the original
consumer purchaser to be free from defects in material and workmanship for 5 years from the
date of purchase or, for commercial users, for one year from the date of purchase. No warranty is
provided on batteries.
Delta Faucet Company will replace, FREE OF CHARGE, during the applicable warranty period,
any part or finish that proves defective in material and/or workmanship under normal installation,
use and service. If repair or replacement is not practical, Delta Faucet Company may elect to
refund the purchase price in exchange for the return of the product. These are your exclusive
remedies.
Delta Faucet Company recommends using a professional plumber for all installation and repair.
We also recommend that you use only genuine Delta® replacement parts.
Delta Faucet Company shall not be liable for any damage to the faucet resulting from misuse,
abuse, neglect or improper or incorrectly performed installation, maintenance or repair, including
failure to follow the applicable care and cleaning instructions.
LIMPIEZA Y CUIDADO DE SU LLAVE
Tenga cuidado al ir a limpiar este producto. Aunque su acabado es sumamente durable, puede ser afectado por agentes de limpieza o para pulir
abrasivos. Para limpiar su llave, simplemente frótela con un trapo húmedo y luego séquela con una toalla suave.
Replacement parts may be obtained by calling the applicable number below or by writing to:
In the United States and Mexico: In Canada:
Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358) 1-800-345-DELTA (3358)
customerservice@deltafaucet.com customerservice@mascocanada.com
Proof of purchase (original sales receipt) from the original purchaser must be made available to
Delta Faucet Company for all warranty claims unless the purchaser has registered the product
with Delta Faucet Company. This warranty applies only to Delta® faucets manufactured after
January 1, 1995 and installed in the United States of America, Canada and Mexico.
DELTA FAUCET COMPANY SHALL NOT BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES (INCLUDING LABOR CHARGES) FOR BREACH OF ANY
EXPRESS OR IMPLIED WARRANTY ON THE FAUCET. Some states/provinces do not allow the
exclusion or limitation of special, incidental or consequential damages, so these limitations and
exclusions may not apply to you. This warranty gives you special legal rights. You may also have
other rights which vary from state/province to state/province.
This is Delta Faucet Company’s exclusive written warranty and the warranty is not transferable.
If you have any questions or concerns regarding our warranty, please view our Warranty FAQs at
www.deltafaucet.com, email us at customerservice@deltafaucet.com or call us at the applicable
number above.
© 2014 Masco Corporation of Indiana
Garantía Limitada de las Llaves de Agua (grifos) Delta®
Piezas y acabado
Todas las piezas (excepto las piezas electrónicas y las pilas) y los acabados de esta llave de
agua Delta® están garantizados al consumidor comprador original de estar libres de defectos en
material y fabricación durante el tiempo que el comprador original posea la vivienda en la que la
llave de agua fue originalmente instalada o, para los consumidores comerciales, durante 5 años a
partir de la fecha de compra.
Componentes electrónicos y pilas (si aplicable)
Todas las piezas (salvo las pilas), si hay, de esta llave de agua Delta® están garantizadas al consumidor comprador original de estar libres de defectos en materiales y fabricación durante 5 años
a partir de la fecha de compra o, para los usuarios comerciales, por un año a partir de la fecha de
compra. No se garantizan las pilas.
Delta Faucet Company reemplazará, SIN CARGO, durante el período de garantía aplicable, cualquier pieza o acabado que pruebe tener defectos de material y/o fabricación bajo la instalación,
uso y servicio normal. Si la reparación o su reemplazo no es práctico, Delta Faucet Company
tiene la opción de reembolsarle su dinero por la cantidad del precio de compra a cambio de la
devolución del producto. Estos son sus únicos recursos.
Delta Faucet Company recomienda que use los servicios de un plomero profesional para todas
las instalaciones y reparaciones. También le recomendamos que utilice sólo las piezas de repuesto originales de Delta®.
Delta Faucet Company no será responsable por cualquier daño a la llave de agua que resulte del
mal uso, abuso, negligencia o mala instalación o mantenimiento o reparación incorrecta, incluyendo el no seguir los cuidados aplicables y las instrucciones de limpieza.
Las piezas de repuesto se pueden obtener llamando al número correspondiente más abajo, o
escribiendo a:
En los Estados Unidos y México: En Canadá:
Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1 800 345 DELTA (3358) 1 800 345 DELTA (3358)
customerservice@deltafaucet.com customerservice@mascocanada.com
La prueba de compra (recibo original) del comprador original debe ser disponible a Delta Faucet
Company para todos los reclamos a menos que el comprador haya registrado el producto con
Delta Faucet Company. Esta garantía le aplica sólo a las llaves de agua de Delta® fabricadas
después del 1 de enero 1995 e instaladas en los Estados Unidos de América, Canadá y México.
DELTA FAUCET COMPANY NO SE HACE RESPONSABLE POR CUALQUIER DAÑO
ESPECIAL, INCIDENTAL O CONSECUENTE (INCLUYENDO LOS GASTOS DE MANO DE
OBRA) POR EL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA DE
LA LLAVE DE AGUA. Algunos estados/provincias no permiten la exclusión o limitación de daños
especiales, incidentales o consecuentes, por lo que estas limitaciones y exclusiones pueden no
aplicarle a usted. Esta garantía le otorga derechos legales. Usted también puede tener otros
derechos que varían de estado/provincia a estado/provincia.
Esta es la garantía exclusiva por escrito de Delta Faucet Company y la garantía no es transferible.
Si usted tiene alguna pregunta o inquietud acerca de nuestra garantía, por favor, vea nuestra
sección de preguntas frecuentes FAQ sobre la garantía en www.deltafaucet.com, también puede
enviarnos un correo electrónico a customerservice@deltafaucet.com o llámenos al número que le
corresponda anteriormente incluido.
© 2014 Masco Corporación de Indiana
INSTRUCTIONS DE NETTOYAGE
Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il peut être abîmé par des produits fortement abrasifs ou des produits de
polissage. Il faut simplement le frotter doucement avec un chiffon humide et le sécher à l'aide d'un chiffon doux.
Garantie limitée des robinets Delta
Pièces et finis
Toutes les pièces (à l’exception des composants électroniques et des piles) et tous les finis de
ce robinet Delta® sont protégés contre les défectuosités du matériau et les vices de fabrication
par une garantie qui est consentie au premier acheteur et qui demeure valide tant que celui-ci
demeure propriétaire de la maison dans laquelle le robinet a été installé. Dans le cas d’une utilisation commerciale, la garantie est de 5 ans à compter de la date d’achat.
Composants électroniques et piles (le cas échéant)
Si ce robinet Delta® comporte des composants électroniques, ces composants (à l’exception
des piles) sont protégés contre les défectuosités du matériau et les vices de fabrication par une
garantie consentie au premier acheteur qui est d’une durée de 5 ans à compter de la date d’achat. Dans le cas d’une utilisation commerciale, la garantie est d’un an à compter de la date d’achat.
Aucune garantie ne couvre les piles.
Delta Faucet Company remplacera, GRATUITEMENT, pendant la période de garantie applicable,
toute pièce ou tout fini qui présentera une défectuosité du matériau et/ou un vice de fabrication
pour autant que le robinet ait été installé, utilisé et entretenu normalement. S’il est impossible de
réparer ou de remplacer le robinet, Delta Faucet Company pourra décider de rembourser le prix
d’achat du produit pour autant que celui-ci lui soit retourné. Il s’agit de vos seuls recours.
Delta Faucet Company recommande de confier l’installation et la réparation à un plombier pro-
fessionnel. Nous vous recommandons également d’utiliser uniquement des pièces de rechange
authentiques Delta®.
Delta Faucet Company se dégage de toute responsabilité à l’égard des dommages causés au
robinet en raison d’un mauvais usage, d’un usage abusif, de la négligence ou de l’utilisation d’une
méthode d’installation, de maintenance ou de réparation incorrecte ou inadéquate, y compris les
dommages résultant du non-respect des instructions de nettoyage et d’entretien applicables.
Pour obtenir des pièces de rechange, veuillez appeler au numéro applicable ci-dessous ou écrire
à l’adresse applicable ci-dessous.
Aux États-Unis et au Mexique : Au Canada:
Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358) 1-800-345-DELTA (3358)
customerservice@deltafaucet.com customerservice@mascocanada.com
La preuve d’achat (reçu original) du premier acheteur doit être présentée à Delta Faucet Company
pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de Delta
Faucet Company. La présente garantie s’applique uniquement aux robinets Delta® fabriqués après
le 1er janvier 1995 et installés aux États-Unis d’Amérique, au Canada et au Mexique.
DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DES
DOMMAGES PARTICULIERS, CONSÉCUTIFS OU INDIRECTS (Y COMPRIS LES FRAIS
DE MAIN-D’OEUVRE) QUI POURRAIENT RÉSULTER DE LA VIOLATION D’UNE GARANTIE
IMPLICITE OU EXPLICITE QUELCONQUE SUR LE ROBINET. Dans les États ou les provinces où
il est interdit de limiter ou d’exclure la responsabilité à l’égard des dommages particuliers, consécutifs ou indirects, les limites et les exclusions susmentionnées ne s’appliquent pas. La présente
garantie vous donne des droits précis qui peuvent varier selon l’État ou la province où vous résidez.
La présente garantie écrite est la garantie exclusive offerte par Delta Faucet Company et elle
n’est pas transférable.
Si vous avez des questions ou des préoccupations en ce qui concerne notre garantie, veuillez
consulter la page Warranty FAQs à www.deltafaucet.com, faire parvenir un courriel à customerservice@deltafaucet.com ou nous appeler au numéro applicable.
®
© 2014 Division de Masco Indiana
2
86393 Rev. A
Page 3
2578 Series/Series/Seria
Specify Finish
▲
Especifíque el Acabado
Précisez le Fini
RP41574
Lift Rod Finial
Pomo de la barra
de alzar
Grain de la Tirette
RP40267
Lift Rod
Barra de Alzar
Tige de
Manoeuvre
▲
▲
RP24097
1/4 Turn Stop
Tope a un 1/4 de Giración
Butée 1/4 de Tour
RP4993
Seats & Springs
Asientos y Resortes
Sièges et Ressorts
RP53347
Aerator
Aireador
Aérateur
▲
RP5861
LHP & LHPTP Only /
Sólo / Seulement)
Coupling Nuts
Tuercas de Acoplamiento
Ècrous de Raccordement
RP6060
Bonnet Nuts
Bonetes/Capuchones
Chapeaux Filetés
RP24097
Stem Unit Assembly
Ensamble de la Unidad del Vástago
Obturateur
RP6064, RP6064SB
Locknuts
Contratuercas
Ècrous de Blocage
RP41576
Gasket
Empaque
Joint
RP6183
Locknuts
Contratuercas
Ècrous de Blocage
H278
▲
RP41896
Glide Ring
Aro para Deslizar
L’anneau de Glissement
Contact your distributor for handle options/nishes.
Comuníquese con su distribuidor para obtener opciones en el
tipo de manija y detalles (acentos)/acabados.
Pour obtenir des renseignements sur les poignées, les
garnitures et les nis livrables, veuillez communiquer
avec votre distributeur.
Specify Finish
▲
Especifíque el Acabado
Précisez le Fini
RP41587 (2578-278 Only / Sólo / Seulement)
Metal Pop-Up Assembly Less Lift Rod
Ensamble de Metal del Desagüe Automático Sin la Barra de Alzar
Renvoi Mécanique en Métal Sans la Tige de Manoeuvre
3
86393 Rev. A
Page 4
RP26533▲ (2578-LHP Only / Sólo / Seulement)
Metal Pop-Up Assembly Less Lift Rod
Ensamble de Metal del Desagüe Automático Sin la Barra de Alzar
Renvoi Mécanique en Métal Sans la Tige de Manoeuvre
RP5468▲
Stopper
Tapón
Bonde
RP23060▲
Flange
Reborde
Collerette
RP6142
Gasket
Empaque
Joint
RP6140
Nut & Washer
Tuerca y Arandela/
Roldana
Écrou et Rondelle
RP38958 (2578-LHPTP Only / Sólo / Seulement)
Pop-Up Assembly Less Lift Rod
Ensamble del Desagüe Automático sin la barra para alzarlo
Renvoi mécanique sans la tirette
RP5468▲
Stopper
Tapón
Bonde
RP12516
Strap & Screw
Barra Chata y Tornillo
Feuillard et Vis
RP6132
Nut
Tuerca
Écrou
RP12517
Horizontal Rod & Clip
Barra Horizontal y Gancho
Tige Horizontale et Agrafe
RP6130
Pivot Seat & Gasket
Asiento de Pivote y Empaque
Joint et Siège du Pivot
3
2
1
Maintenance
If faucet leaks from spout outlet–Shut off water supplies
–Replace Seats and Springs (1).*
If leak persists–Shut off water supplies– Replace Stem Unit
Assembly (2).*
*Install stems (2) and 1/4 turn stops (3) correctly for proper handle
Note:
rotation.
Not all models require 1/4 turn stop.
Mantenimiento
Si la llave tiene ltraciones del pico del tubo de salida–Cierre los
suministros de agua– Reemplace los Asientos y Resortes (1).*
Si la ltración persiste–Cierre los suministros de agua–
Reemplace el ensamble de la Unidad de la Espiga (2).*
*Instale las espigas (2) y los pares (topes) a un 1/4 de giracíon (3)
correctamente para obtener una rotación debida.
los modelos requieren un mecanismo de parada a un 1/4 de
giracíon.
Nota:
No todos
Metal Flange
Brida de Metal
Collerette en métal
RP6142
Gasket
Empaque
Joint
RP6140
Nut & Washer
Tuerca y Arandela/
Roldana
Écrou et Rondelle
RP33037
Flange Seal
Sello de Brida
Joint de collerette
PlasticTailpiece
Pieza de Cola
Plástica
Raccord droit
de vidange
en plastique
RP12516
Strap & Screw
Barra Chata y Tornillo
Feuillard et Vis
RP33038
Pivot Nut
Pivote de Tuerca
L’écrou du pivot
RP6130
Pivot
Pivot Seat & Gasket
Pivote
Asiento de Pivote y Empaque
Pivot
Joint et Siège du Pivot
RP12517
Horizontal Rod & Clip
Barra Horizontal y Gancho
Tige Horizontale et Agrafe
4
Entretien
Si le robinet fuit par la sortie du bec–coupez l’eau–
puis remplacez les sièges et les ressorts (1).*
Si le robinet fuit encore–coupez l’eau– puis remplacez l’obturateur
(2).*
*Installer correctement les obturateurs (2) et les butées 1/4 de tour
(3) pour que les manettes tournent dans le bon sens.
butée 1/4 de tour n'est pas requise sur tous les modèles.
Note :
La
86393 Rev. A
Page 5
1
2 3
1
2
1/2" (13 mm) IPS
1
1
2
2
SHUT OFF WATER SUPPLIES.
Remove old faucet. Place gasket (1) on bottom of
new faucet. Place faucet through mounting holes
in sink.
Option: If sink is uneven, use silicone under
the gasket (1).
Secure faucet to sink using locknuts (2) provided.
Install handles (1).
seated in bottom of handle before installing.
Be sure glide ring (2) is properly
1
A B
CONNECT TO WATER SUPPLIES.
(HOOK-UPS NOT PROVIDED).
Make connections to water lines. Use 1/2" IPS
faucet connections (A), or use the supplied
coupling nuts (LHP and LHPTP Only) (1) with
3/8" O.D. ball-nose risers (B). Brass Craft or
Plumbshop supply lines are recommended.
Complete step 4, 5 or 6 for pop-up installation.
CIERRE LOS SUMINISTROS DE AGUA.
Quite la llave vieja. Coloque el empaque (1) in
la parte inferior de la llave. Coloque la llave de
agua a través de los agujeros de instalación en
el lavamanos.
Opción: Si el lavamanos está desnivelado,
utilice silicóndebajo del empaque (1).
Fije la llave al lavamanos con las contratuercas
(2) proporcionadas.
INTERROMPEZ L’ARRIVÉE D’EAU.
Déposez le vieux robinet. Placez le joint (1)
contre le dessous du robinet nuef.
Option: Si la surface dulavabo est inégale,
appliquez du composé à la silicone sous le
joint (1).
Fixez le robinet l'évler à l'aide des écrous
autofreinés (2) fournis.
Instale las manijas (1).
que el aro para deslizar (2) esté apropiadamente
colocado en la parte inferior de la manija.
Montez les manettes (1).
de glissement (2) est bien calé au fond de la
poignée avant l’installation.
Antes de instalar, asegúrese
Assurez-vous que l’anneau
5
CONECTE A LOS SUMINISTROS DE AGUA.
(LAS CONEXIONES NO SON PROPORCIONADAS).
Haga las conexiones a las líneas de agua. Use
conexiones de llave IPS de 1/2" (A) o use las
tuercas de acoplamiento suministradas
(LHP y LHPTP Sólo) (1) con tubos montantes
bola-nariz de D.E. de 3/8" (B). Se recomiendan
tuberías de suministro Brass Craft ó Plumbshop.
Para la instalación del desagüe automático,
termine con el paso 4, 5 o 6.
RACCORDEMENT À LA TUYAUTERIE
D’ALIMENTATION (RACCORDS NON FOURNIS)
Raccordez les tuyaux d’eau chaude et d’eau froide.
Utilisez des raccords de robinets 1/2 po IPS (A) ou
les écrous de raccordement fournis (LHP et LHPTP
seulement) (1) avec tubes-raccords à portée
sphérique de 3/8 po d.e. (B). Des conduites
d'alimentation Brass Craft ou Plumbshop sont
recommandées.
Exécutez les étapes 4, 5 et 6 pour installer le
renvoi mécanique.
86393 Rev. A
Page 6
SILICONE
4
A.
B.
1
2
C.
3
2
3
D.
1
E.
F.
2
1
1
G. H.
3
2
4
5
1
2
2
5
2
1
6
1
2
4
3
Metal Pop-up
Remove stopper (1) and flange (2).
A.
Screw nut (1) all the way down. Push
B.
washer (2) and gasket (3) down.
Remove tailpiece (1) from body (2), add
C.
plumber tape (3), replace tailpiece.
Desagüe automático de metal
Quite el tapón (1) y el reborde (2).
A.
Atornille la tuerca (1) completamente hasta
B.
abajo. Empuje la arandela/roldana (2) y el
(3) hacia abajo.
Quite el tubo de cola (1) del cuerpo (2),
C.
aplique cinta para plomero (3), coloque otra
vez el tubo de cola.
Renvoi mécanique en métal
Enlevez la bonde (1) et la collerette (2).
A.
Serrez l’écrou (1) pour le faire descendre
complètement. Poussez la rondelle (2) et
B.
le joint (3) vers le bas.
Enlevez le raccord droit de vidange (1) du
C.
corps (2), appliquez du ruban de plomberie
(3), puis remettez raccord droit en place.
Apply silicone to underside of flange (1).
D.
Insert body (2) into sink. Screw flange (1)
into body (2).
Pivot (1) must face faucet. Pull assembly
E.
(2) down firmly and hold in place.
DO NOT TWIST.
Tighten nut/washer/gasket (1), clean off
F.
excess silicone (2). DO NOT TWIST.
Aplique silicón a la parte interior del reborde
D.
(1). Inserte el cuerpo (2) en el lavamanos.
Atornille el reborde (1) en el cuerpo (2).
El pivote (1) debe de estar de frente a la
E.
llave. Hale el ensamble (2) hacia abajo
firmemente y sujételo en sitio. NO LO GIRE.
Apriete la tuerca/arandela/empaque (1), limp-
F.
ie el exceso de silicón (2). NO LO GIRE.
Appliquez du composé à la silicone sous la
D.
collerette (1). Introduisez le corps (2) dans
le lavabo, puis vissez la collerette (1) dans le
corps (2).
Le pivot (1) doit faire face au robinet. Tirez
E.
l’ensemble (2) vers le bas fermement et
maintenez-le en place. PRENEZ GARDE
DE LE TORDRE.
Serrez l’écrou contre la rondelle et le joint (1),
F.
puis enlevez le surplus de composé à la silicone
(2). PRENEZ GARDE DE TORDRE LE PIVOT.
Remove pivot nut (1). Install horizontal rod (2) and
G.
stopper (3) as removable (4) or non-removable
(5). Hand tighten pivot nut (1).
Attach horizontal rod (1) to strap (2) using
H.
clip (3). Insert lift rod (4) into strap and tighten
screw (5). Connect assembly to drain (6).
Quite la tuerca del pivote (1). Instale la barra
G.
horizontal (2) y el tapón (3) como desmontable (4)
o fijo (5). Apriete a mano la tuerca del
pivote (1).
Una la barra horizontal (1) a la barra chata
H.
(2) utilizando el gancho (3). Introduzca la barra de
alzar (4) dentro de la barra chata de articulación
y apriete el tornillo (5). Conecte el ensamble al
desagüe (6).
Enlevez l’écrou du pivot (1). Installez la tige
G.
horizontale (2) et la bonde (3) de manière que
la bonde soit amovible (4) ou non amovible (5).
Serrez l’écrou (1) du pivot à la main.
Fixez la tige horizontale (1) au feuillard (2) à
H.
l’aide de l’agrafe (3). Installez la tige de manoeuvre (4) et serrez la vis (5). Fixez l’ensemble au
renvoi (6).
6
86393 Rev. A
Page 7
5
A.
B. C.
1
SILICONE
3
2
1
3
1
2
4
D.
2
3
Pop-Up with Metal Flange and Plastic Tail Piece
Remove stopper (1), brass nut & washer (2),
A
.
black gasket (3) and tail piece (4).
Apply silicone to underside of ange (1). Insert
B
.
ange into sink.
Install black gasket (1), washer and brass nut
C
.
(2) onto ange (3) from below sink but do not
tighten brass nut (2). Screw on tail piece (4)
and hand tighten.
1
E. F.
3
1
4
With pivot (1) facing toward faucet, pull popup
D
.
straight down into drain hole and secure
gasket (2), brass nut and washer (3). DO
NOT TURN POP-UP WHILE TIGHTENING
BRASS NUT OR SEALANT MAY NOT
SEAL DRAIN. Remove excess sealant.
4
4
4
5
2
2
5
6
Remove pivot nut (1). Install horizontal rod (2)
E
.
and stopper (3) as removable (4) or nonremovable (5). Hand tighten pivot nut (1).
Attach horizontal rod (1) to strap (2) using clip
F
.
(3). Install lift rod (4), tighten screw (5).
Connect assembly to drain (6).
1
3
Drenaje automático con brida de metal y la pieza de cola plástica
Quite el tapón (1), la tuerca de bronce y la
A
.
arandela (2), el empaque negro (3) y la pieza
de cola (4).
Aplique silicón por debajo de la brida (1).
B
.
Introduzca la brida dentro del lavamanos.
Instale el empaque negro (1), la arandela y la
C
.
tuerca de bronce (2) en la brida (3) desde la
parte interior del lavamanos pero no apriete
la tuerca de bronce (2). Atornille la pieza de
cola (4) y apriete a mano.
Renvoi mécanique avec collerette en métal et raccord droit de vidange en plastique
Enlevez la bonde (1), l’écrou en laiton et la
A
.
rondelle (2), le joint noir (3) et le raccord droit
de vidange (4).
Appliquez de composé à la silicone sous la
B
.
collerette (1). Introduisez la collerette dans
l’évier.
Montez le joint noir (1), la rondelle et l’écrou en
C
.
laiton (2) sur la collerette (3) par dessous l’évier
sans serrer l’écrou en laiton (2). Vissez le
raccord droit de vidange (4) et serrez-le à la
main.
Con el pivote (1) de frente a la llave, hale el
D
.
desagüe automático directamente hacia
abajo dentro del drenaje y je el empaque
(2), la tuerca de bronce y la arandela (3).
NO GIRE EL DRENAJE AUTOMÁTICO
MIENTRAS APRIETE LA TUERCA DE
BRONCE O EL SELLADOR PUEDA NO
SELLAR EL DRENAJE. Quite el exceso
de sellador
Alors que le pivot (1) fait face au robinet,
D
.
tirez le renvoi directement vers le bas dans
l’orice de l’évier, puis xez le joint (2),
l’écrou en laiton et la rondelle (3). NE
TOURNEZ PAS LE RENVOI PENDANT
QUE VOUS SERREZ L’ÉCROU EN
LAITON CAR LE COMPOSÉ À LA
SILICONE POURRA NE PAS ASSURER
L’ÉTANCHÉITÉ DU RENVOI. Enlevez
l’excès de composé d’étanchéité.
7
Quite la tuerca del pivote (1). Instale la barra
E
.
horizontal (2) y el tapón (3) como desmontable
(4) o jo (5). Apriete a mano la tuerca del
pivote (1).
Una la barra horizontal (1) a la barra chata (2)
F
.
utilizando el gancho (3). Instale la barra de
alzar (4), apriete el tornillo (5). Conecte el
ensamble al desagüe (6).
Enlevez l’écrou du pivot (1). Installez la tige
E
.
horizontale (2) et la bonde (3) de manière que
la bonde soit amovible (4) ou non amovible (5).
Serrez l’écrou (1) du pivot à la main.
Fixez la tige horizontale (1) au feuillard (2) à
F
.
l’aide de l’agrafe (3). Installez la tige de
manoeuvre (4) et serrez la vis (5). Fixez
l’ensemble au renvoi (6).
86393 Rev. A
Page 8
A. B.
6 7
1
2
1
2
2
1
4
3
C. D.
3
4
Install Pop-Up Assembly
Remove stopper (1) and ange (2).
A
.
Screw nut (3) all the way down.
Push black gasket (4) down.
Remove pivot nut (1). Install horizontal
C
.
rod (2) and stopper (3) as removable
(4) or non-removable (5). Hand tighten
nut (1).
4
2
5
1
2
6
Apply silicone to underside of ange (1).
B
.
Insert body (2) into sink. Screw ange onto
body. Pivot hole (3) must face back of sink.
Pull assembly down rmly and hold in place.
DO NOT TWIST. Tighten nut (4), remove
excess sealant.
Attach horizontal rod (1) to strap (2) using
D
.
clip (3). Install lift rod (4), tighten screw (5).
Connect assembly to drain (6).
3
4
5
2
1
3
3
3
FLUSH SYSTEM/CHECK FOR LEAKS.
Remove aerator (1) and turn faucet handles (2) all the way
on. Turn on hot and cold water supplies (3) and ush water
lines for one minute.
Important: This ushes away any debris that could cause
damage to internal parts.
Check all connections at arrows for leaks. Replace aerator.
Re-tighten if necessary, but do not overtighten.
Instale el Ensamble de Desagüe Automático
Quite el tapón (1), y la brida (2).
A
.
Atornille la tuerca (3) completamente
hacia abajo. Empuje el empaque (4)
hacia abajo.
Quite la tuerca del pivote (1). Instale la
C
.
barra horizontal (2) y el tapón (3) como
desmontable (4) o jo (5). Apriete la
tuerca mano (1).
Installez le renvoi mécanique
Enlevez la bonde (1) et la collerette (2).
A
.
Vissez l’écrou (3) à fond. Poussez le
joint noir (4) vers le bas.
Retirez l’écrou du pivot (1). Installez la
C
.
tige horizontale (2) et la bonde (3) de
manière qu’elle soit amovible (4) ou
non amovible (5). Serrez l’écrou (1) à
la main.
www.deltafaucet.com
Aplique silicón a la parte inferior de la brida
B
.
(1). Introduzca el cuerpo (2) dentro del
lavamanos. Atornille la brida en el cuerpo. El
hoyo del pivote (3) debe de estar cara hacia
la parte posterior del lavamanos. Hale el
ensamble hacia abajo rmemente y
sostenga en sitio. No tuerza. Apriete la
tuerca (4), quite el exceso de sellador.
Conecte la barra horizontal (1) a la barra
D
.
chata (2) usando el gancho (3). Instale la
barra elevadora (4), apriete el tornillo (5).
Conecte el ensamble al drenaje (6).
Appliquez du composé d’étanchéité à la
B
.
silicone contre le dessous de la collerette
(1). Introduisez le corps (2) dans l’évier. Le
trou du pivot (3) doit faire face à l’arrière
de l’évier. Tirez l’ensemble vers le bas
et maintenez-le en place fermement.
N’EXERCEZ PAS DE TORSION. Serrez
l’écrou (4) et enlevez le composé
d’étanchéité en trop.
Fixez la tige horizontale (1) au feuillard (2)
D
.
à l’aide de l’agrafe (3). Installez la tirette
(4) et serrez la vis (5). Raccordez l’ensemble
au tuyau d’évacuation (6).
8
DEJE CORRER EL AGUA POR EL SISTEMA/EXAMINE POR
SI HAY FILTRACIONES.
Quite el aireador (1) y gire las manijas de la llave (2)
completamente a la posición abierta. Abra los suministros de
agua caliente y fría (3) y deje que el agua corra por las líneas
por un minuto.
Importante: Esto limpia cualquier escombro que pudiera
causar daño a las partes internas.
Examine para asegurarse que no haya filtraciones. Reemplace
el aireador. Apriete de nuevo si es necesario, pero no apriete
demasiado.
RINÇAGE DE L’INSTALLATION ET VÉRIFICATION DE
L’ÉTANCHÉITÉ.
Retirez l’aérateur (1) et tournez les poignées (2) du robinet
pour ouvrir celui-ci complètement. Rétablissez l’alimentation en
eau chaude et en eau froide (3), puis laissez s’écouler l’eau
une minute.
Important: Il faut laisser s’écouler l’eau pour évacuer les
saletés qui pourraient abîmer les éléments internes du robinet.
Vérifiez l'étancheite. Remettez l’aérateur en place. Serrez-les de
nouveau au besoin, mais prenez garde de trop serrer.
86393 Rev. A
Loading...
