Delta DLT4424 Owner Manual

102882

Models/Modelos/Modèles
75146▲

Series/Series/Seria

▲Specify Finish / Especifíque el Acabado / Précisez le Fini

You may need / Usted puede necesitar / Articles dont vous pouvez avoir besoin:

TOWEL RING

ANILLO DE TOALLA

ANNEAU DE SERVIETTE

1

1

2

NOTE: If possible, it is best to mount your accessory
into a wall stud. Try to locate a wall stud with a stud
finder or by tapping on the wall.

Place mounting bracket (1) in the desired location. Ensure
the mounting bracket is level; then, mark the position of the
holes (2) on the wall.

NOTA: Si es posible, es mejor que instale su
accesorio en un entramado o soporte de pared.
Trate de ubicar un entramado con un detector de
entramados o golpeando la pared.

Coloque el perno de montaje (1) en el sitio deseado.
Asegúrese que el perno de montaje está nivelado; luego,
marque la posición de los agujeros (2) en la pared.

REMARQUE: Dans la mesure du possible, fixez votre
accessoire sur un montant. Essayez de trouver un

montant à l’aide d’un localisateur de montants ou en

tapotant sur le mur.

Placez le goujon de montage (1) à l’endroit voulu.
Assurez-vous qu’il est de niveau, puis marquez la

position des trous (2) sur le mur.

www.deltafaucet.com
1-800-345-DELTA (3358)

?

[e-mail]

2

If you were able to locate a wall stud for one or both ends to mount your towel ring, drill 1/8" (3mm)
holes and mount the mounting
studs were mounted into wall studs.)

On ceramic tile, try to locate the mounting hole locations on a grout line. If mounting into ceramic tile
or solid surface, place masking tape on the mounting area before marking the location to prevent the
drill bit from sliding. To drill through ceramic tile, obtain a 1/4" diameter carbide drill bit. Drill 1/4"
diameter holes where indicated. Push in anchors (1) until flush with walls.

Si logró ubicar un entramado de pared para instalar uno ó ambos extremos de la anillo de toalla, taladre
agujeros de 1/8" (3mm) e instale el abrazadera de instalación con los dos tornillos incluidos. (Continue con

el paso 4 si ambos pernos de instalación se instalaron en los entramados).

En losas de cerámica, trate de ubicar los sitios para los agujeros de instalación/montaje en la línea del

enlechado. Si va a instalar en losa de cerámica o una superficie sólida, coloque cinta adhesiva en el área
donde va a hacer la instalación antes de marcar la ubicación para prevenir que la broca de la perforadora no
se resbale. Para perforar en losa de cerámica, obtenga una broca de perforar con punta de carburo de 1/4".

Perfore agujeros de 1/4" donde indicado. Presione las anclas (1) hacia adentro hasta que queden al ras con

las paredes.

Si vous avez pu trouver un montant pour l’une ou les deux extrémités du anneau de serviette, percez des
trous de 1/8 po (3mm) et montez support de fixation à l’aide des deux vis no fournies. (Passez à l’étape 4, si

les deux éléments de fixation sont ancrés dans des montants).
Sur un carreau de céramique, trouvez l’emplacement des trous de montage dans le coulis dans la mesure du

possible. Si vous installez votre accessoire sur un carreau de céramique ou sur une surface dure, placez du ruban

cache sur la zone où sera fixé l’accessoire avant de marquer l’emplacement des trous pour éviter que le foret ne

glisse. Pour percer des trous dans un carreau de céramique, utilisez un foret au carbure de 1/4 po. Percez des

trous de 1/4 po aux endroits indiqués. Insérez les ancrages de plastique (1) en poussant jusqu'à ce qu'ils soient

bien appuyés contre le mur.

bracket

with the two screws provided. (Skip to step 4 if both mounting

1

1

07/01/2020

1

102882 Rev. B

3

4

2

1

1

3

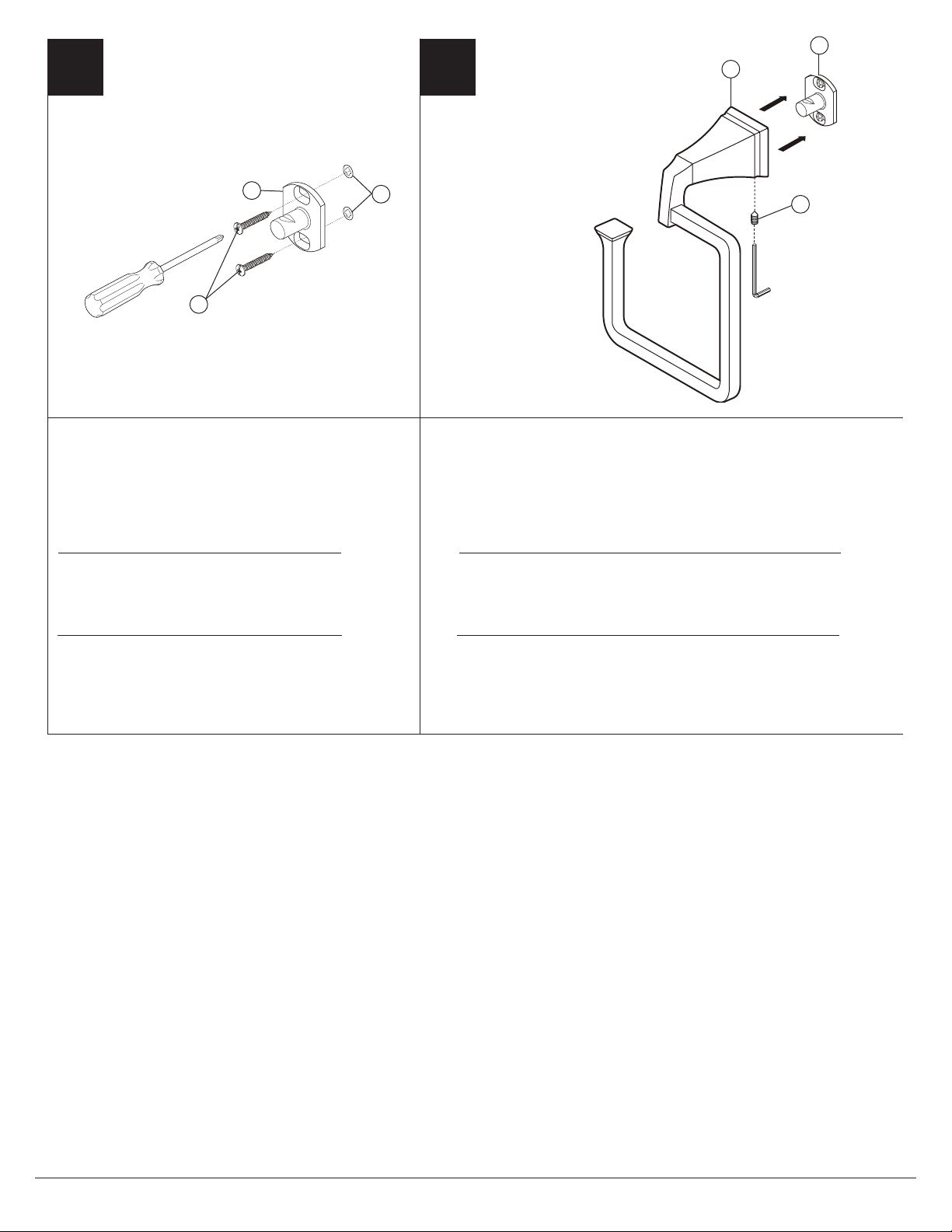

With the mounting bracket (1) oriented as shown, place it
over the installed anchors (2) and screws (3).

Con el perno de fijación (1) orientado como se muestra, colóquelo

sobre las anclas instaladas (2) y los tornillos (3).

2

Position towel ring (1) over mounting bracket (2) and tighten set screw (3).

Coloque la anillo de toalla (1) sobre el perno de montaje (2) y apriete el tornillo
de ajuste (3).

3

Orientez le goujon (1) comme le montre la figure et placez-

le sur les ancrages installés (2) et montez les vis (3).

Placez le anneau de serviette (1) sur le goujon de montage (2) et serrez la vis

de colage (3).
