РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
DL-0822B, DL-0822G
ПЫЛЕСОС
VACUUM CLEANER
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Мы сердечно благодарим Вас за предпочтение, оказанное
нашей продукции, и ценим Ваше доверие. Поэтому, чтобы обеспечить
надежность и безопасность каждого прибора торговой марки DELTA, наши
специалисты тщательно отслеживают все этапы производства, осуществляя
многоступенчатый контроль качества выпускаемой продукции.
Мы постоянно расширяем ассортиментный ряд продукции с тем, чтобы
учесть все пожелания наших покупателей.
Благодаря всему этому мы смело можем заявить, что, приобретая
нашу продукцию, Вы получаете высококачественный товар, отвечающий
всем современным требованиям безопасности и воплощающий передовые
дизайнерские идеи.
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Электропитание 220 ± 2 % В ~ 50 Гц
Максимальная мощность 1600 Вт
Мощность всасывания 300 Вт
Объём контейнера для сбора пыли 1,5 л
Уровень шума 85 дБ
Класс электробезопасности II
1.1. Система «Циклон», обеспечивающая эффективную уборку без
использования мешка для сбора пыли.
1.2. Съёмный чистящийся HEPA-фильтр.
1.3. Многоуровневая система фильтрации.
1.4. Удобный держатель для чистящих насадок.
1.5. Регулятор потока воздуха на ручке.
1.6. Насадка «ковер/пол».
1.7. Вертикальная парковка трубы всасывания на корпусе.
1.8. 2 дополнительные чистящие насадки:
- щелевая насадка
- насадка для мягкой мебели.
1.9. Удобная ручка для переноски.
1.10. Металлическая телескопическая труба.
1.11. Автоматическое сматывание сетевого шнура.
1.12. Защита от перегрева.
1.13. Вращение шланга на 360 .
ВНИМАНИЕ! Производитель оставляет за собой право в любой
2
момент без обязательного извещения вносить изменения в дизайн
и технические характеристики, не ухудшающие качество прибора.
2. КОМПЛЕКТ ПОСТАВКИ
№
1. Пылесос 1 шт.
2. Шланг с ручкой 1 шт.
3. Металлическая телескопическая труба 1 шт.
4. Щётка «ковер/пол» 1 шт.
5. Щелевая насадка 1 шт.
6. Насадка для мягкой мебели 1 шт.
7. Держатель для чистящих насадок 1 шт.
8. Руководство по эксплуатации 1 экз.
9. Гарантийный талон 1 экз.
Примечание: незначительные изменения в комплектации могут
быть не отражены в настоящем руководстве.
Дата упаковывания __________________
Упаковщик __________________
1. Ко р п у с п ы л е с о с а
2. Колесо
3. Насадка «ковер/пол»
4. Кнопка «ВКЛ/ВЫКЛ»
5. Фиксатор регулировки длины
телескопической трубы
6. Держатель для чистящих
насадок
7. Телескопическая труба
8. Рукоятка шланга
9. Регулятор потока воздуха
10. Гибкий шланг
11. Кнопка автоматического
сматывания сетевого шнура
Наименование Кол-во
3. ОПИСАНИЕ
12. Кнопка отсоединения контейнера
для сбора пыли
13. Ручка для переноски
14. Кнопка открывания крышки
контейнера для сбора пыли
(на рисунке не показана)
15. Контейнер для сбора пыли с фильтром
16. Коннектор с кнопками для
отсоединения шланга
17. Переключатель режима «ковер/пол»
18. Насадка для мягкой мебели
19. Щелевая насадка
3
9
18
8
7
6
10
3
17
5
11
12
13
14
4
3
2
15
16
1
4. МЕРЫ БЕЗОПАСНОСТИ
4.1. Перед первым использованием внимательно ознакомьтесь
с данным руководством по эксплуатации. Неправильное обращение с
прибором может привести к его поломке и причинить вам вред.
4.2. Прибор не предназначен для промышленного применения.
Используйте пылесос только в бытовых целях.
4.3. Перед первым включением проверьте, соответствуют ли
параметры вашей электросети параметрам пылесоса, указанным в таблице с
техническими характеристиками.
4.4. Не используйте прибор вне помещений. Предохраняйте его от
жары, прямых солнечных лучей и влажности.
4.5. Не погружайте прибор, сетевой шнур и вилку в воду или
другие жидкости. Если это произошло, немедленно отключите прибор от
электросети и обратитесь в ближайший сервисный центр.
4.6. Всегда отключайте прибор от электросети при его чистке или
обнаружении неисправности.
19
4
4.7. При отключении прибора от электросети не тяните за сетевой
шнур, держитесь рукой за вилку.
4.8. Не оставляйте прибор подключенным к электросети без
присмотра.
4.9. Не позволяйте детям пользоваться прибором без контроля со
стороны взрослых.
4.10. Во время сборки устройство должно быть отключено от сети.
4.11. Не включайте пылесос без контейнера для сбора пыли и без
установленных фильтров.
4.12. Во избежание поломки прибора не используйте принадлежности,
не входящие в комплект поставки.
4.13. Ничем не перекрывайте отверстия в корпусе прибора, защищайте
их от пыли, ворса и прочих объектов, которые могут затруднить вентиляцию.
4.14. Не используйте прибор с поврежденным сетевым шнуром.
4.15. Не допускайте попадания в отверстия на корпусе изделия
посторонних предметов.
4.16. Перед началом работы всегда проверяйте правильность
установки насадок, фильтров и контейнера для сбора пыли.
Примечание: данная инструкция не может предусмотреть
все возможные внештатные ситуации, которые могут возникнуть
в процессе эксплуатации пылесоса. Пользователь должен
самостоятельно следить за соблюдением техники безопасности при
работе с данным прибором.
5. ЭКСПЛУАТАЦИЯ ПРИБОРА
5.1. Сборка пылесоса
ВНИМАНИЕ! Во время сборки прибор должен быть отключён
от электросети.

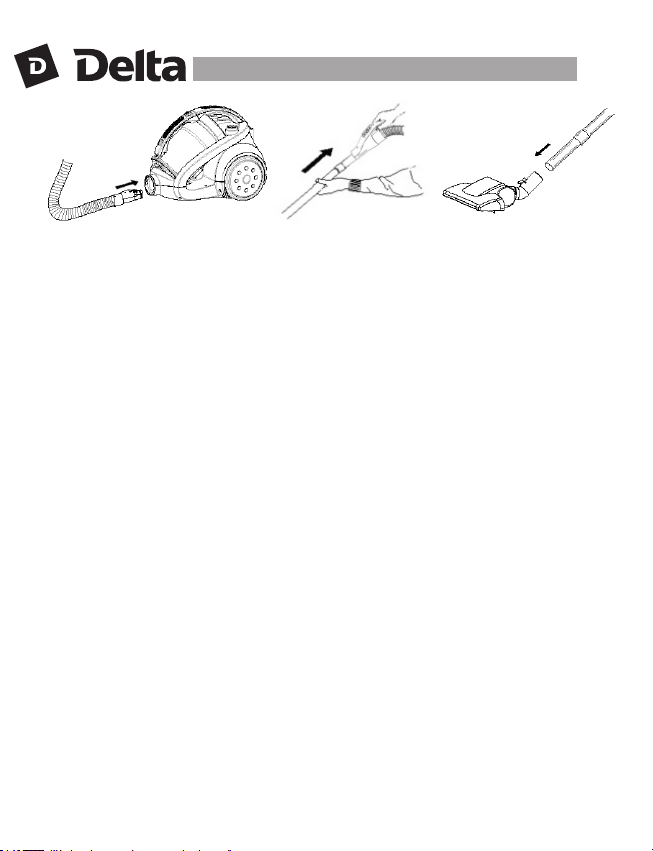

- Вставьте гибкий шланг нужной стороной в специальное отверстие в
передней части корпуса пылесоса и нажмите до щелчка (см. рис. 1).
- Подсоедините рукоятку шланга к телескопической трубе (рис. 2).
- Установите на телескопическую трубу одну из насадок:
- стандарнтая насадка «ковер/пол» (см. рис. 3) предназначена для
чистки ковровых покрытий, а также гладких поверхностей,
- щелевая насадка предназначена для чистки углов, щелей, для
удаления пыли из труднодоступных мест,
- насадка для мягкой мебели предназначена для чистки занавесок,
декоративных поверхностей, решёток и т.п.
5
рис. 1
5.2. Подготовка и порядок работы
Выберите необходимую длину сетевого шнура питания. Желтая
отметка указывает на оптимальную длину сетевого шнура, а красная - на
максимальную длину сетевого шнура.
ВНИМАНИЕ! Никогда не вытягивайте сетевой шнур питания
дальше красной отметки, это может привести к его повреждению.
- Для удобства работы отрегулируйте необходимую длину
телескопической трубы, нажав на специальный фиксатор.
ВНИМАНИЕ! Никогда не работайте с пылесосом без
установленных фильтров и контейнера для сбора пыли, т.к. это
может вывести электродвигатель из строя.
- Убедитесь в правильности установки контейнера для сбора пыли и
фильтров пылесоса.
- Подключите пылесос к электросети, нажмите кнопку «ВКЛ/ВЫКЛ»,
чтобы включить пылесос.
- Вы можете ослабить или усилить поток воздуха при помощи
специального регулятора, расположенного на рукоятке шланга. Для чистки
занавесок, книг, мебели уменьшайте мощность всасывания, а для чистки
ковровых покрытий увеличивайте.
- Произведите необходимую уборку (чистку) при помощи пылесоса.
- Завершив работу с прибором, нажмите кнопку «ВКЛ/ВЫКЛ» и
отключите пылесос от электросети.
- Нажмите кнопку автоматического сматывания сетевого шнура.
ВНИМАНИЕ! Для предотврашения повреждения шнура
питания при быстром сматывании придерживайте его рукой.
5.3. Чистка контейнера для сбора пыли и HEPA-фильтра.
- Отсоедините гибкий шланг от пылесоса, нажав одновременно две
кнопки-фиксатора на коннекторе гибкого шланга.
- Отсоедините контейнер для сбора пыли от пылесоса, нажав на
специальную кнопку на контейнере.
- Откройте крышку контейнера для сбора пыли, нажав на специальную
кнопку на ручке контейнера.
- Удалите мусор и извлеките HEPA-фильтр из контейнера для сбора
пыли.
- Очистите HEPA-фильтр от пыли при помощи нежёсткой щетки.
6
рис. 2
рис. 3
- Установите HEPA-фильтр в контейнер для сбора пыли.
- Закройте крышку и установите контейнер для сбора пыли на корпусе
пылесоса.
5.4. Очистка воздушных фильтров.
- Отсоедините гибкий шланг от пылесоса, нажав одновременно на обе
кнопки-фиксаторы на коннекторе гибкого шланга.
- Отсоедините контейнер для сбора пыли от пылесоса, нажав на
специальную кнопку на ручке контейнера.
- Откройте крышку контейнера для сбора пыли, нажав на специальную
кнопку на контейнере.
- Извлеките HEPA-фильтр из контейнера для сбора пыли, а затем
извлеките фильтр защиты двигателя. Промойте воздушный фильтр в теплой
проточной воде и полностью высушите.
- Установите воздушный фильтр на прежнее место.
- Установите HEPA-фильтр в контейнер для сбора пыли.
- Закройте крышку и установите контейнер для сбора пыли на корпусе
пылесоса.
- Снимите решетку воздушного фильтра, находящуюся на задней части
пылесоса (см. рис. 4).
рис. 4
- Извлеките воздушный фильтр, промойте в теплой проточной воде и
полностью высушите.
- Установите воздушный фильтр на прежнее место.
- Установите на прежнее место решётку воздушного фильтра.
Примечание: очищайте HEPA-фильтр по мере его загрязнения.
Воздушные фильтры перед двигателем и на выходе воздушного
потока из двигателя чистить следует не реже одного раза в год.
При частом использовании пылесоса промывайте фильтры после
каждых 3-5 чисток контейнера для сбора пыли.
ВНИМАНИЕ! Не стирайте воздушные фильтры в стиральной
машине и не сушите при помощи фена.
5.5. Защита от перегрева.
Ваш пылесос оснащён системой защиты от перегрева. В случае
перегрева сработает термореле и прибор выключится, после того как
температура двигателя опустится до приемлемого для работы уровня,
термореле снова сработает на включение пылесоса.
7
6. ЧИСТКА И УХОД
6.1. Перед чисткой всегда отключайте прибор от электросети.
6.2. Протрите внешнюю поверхность корпуса мягкой тканью с
добавлением моющего средства, не содержащего абразивных веществ.
7. ХРАНЕНИЕ
7.1. Храните прибор в сухом месте.
7.2. Установите пылесос вертикально и закрепите телескопическую
трубу с насадкой в специальный держатель на корпусе для удобства
хранения.
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Характерные
неисправности
Прибор плохо
пылесосит.
При нажатии на
кнопку «ВКЛ/
ВЫКЛ» прибор не
включается.
Примечание: при обнаружении других неисправностей
обращайтесь в сервисные центры.
9. УТИЛИЗАЦИЯ
Вероятная причина Метод устранения
1. Заполнен контейнер
для сбора пыли.
2. Сильно загрязнены
HEPA-фильтр и
воздушные фильтры.
1. Сломана кнопка
«ВКЛ/ВЫКЛ».
2. Неисправен
электродвигатель.
3. Поврежден сетевой
шнур.
1. Очистите контейнер
для сбора пыли.
2. Очистите
HEPA-фильтр и
воздушные фильтры.
1, 2, 3. Устраняется
специалистами
сервисного центра.
Электробытовой прибор и упаковочные материалы должны
б ы т ь у т и л и з и р о в а н ы с н а и м е н ь ш и м в р е д о м д л я о к р у ж а ю щ е й
с р е д ы и в с о о т в е т с т в и и с п р а в и л а м и п о у т и л и з а ц и и о т х о д о в в
вашем регионе.
8
10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ
Пылесос DL-0822B (DL-0822G) соответствует техническим условиям
и признан годным для эксплуатации.
При соблюдении правил эксплуатации срок службы прибора 3 года.
Дата выпуска ноябрь 2014г.
11. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
11.1. Изготовитель гарантирует соответствие пылесоса требованиям
технических условий.
11.2. Гарантийный срок эксплуатации пылесоса - 12 месяцев со дня
продажи через розничную торговую сеть.
11.3. Гарантийный ремонт не производится в случае, если:
- в гарантийном и отрывных талонах на гарантийный ремонт
отсутствует отметка о продаже;
- прошло более одного года от даты продажи;
- был удален, вытерт или изменен заводской номер на пылесосе, а
также если были вытерты или изменены данные в гарантийном талоне или
отрывных талонах на гарантийный ремонт;
- имеются следы разборки;
- детали вышли из строя ввиду несвоевременного проведения текущего
и периодического обслуживания или несоблюдения требований инструкции
по эксплуатации;
- повреждения возникли вследствие:
• перегрузки при неправильной или небрежной эксплуатации
(падения, внешних механических повреждений, действия внешнего пламени,
попадания внутрь посторонних предметов, веществ, насекомых и т.п.);
• стихийных бедствий (пожаров, наводнений и др.);
• нарушения правил эксплуатации, изложенных в настоящей
инструкции;
• несоответствия государственным стандартам параметров
питающих кабельных сетей и других подобных факторов;
• ненадежного электрического контакта при подключении
пылесоса к электрической сети;
• использования пылесоса, предназначенного для личных
(бытовых) нужд, в коммерческих, производственных, а также иных целях,
не соответствующих его прямому назначению или вызывающих чрезмерные
нагрузки на детали изделия;
• неправильной транспортировки или хранения.
ВНИМАНИЕ! В этих случаях ремонт выполняется за счет
потребителя.
9
По вопросам гарантийного и послегарантийного ремонта
обращаться в сервисные мастерские по адресам, указанным в
таблице:
АДРЕС
346720, Ростовская область,
г. Аксай, ул. Промышленная, 10
142700, Московская область,
Ленинский район,
Апаринки, стр. 1
655017, г. Абакан
ул. Вяткина, 9
662150, Красноярский кр.,
г. Ачинск, ул. Кирова, 4
(почта Кирова, 52-131)
656049, г. Барнаул,
ул. Пролетарская, 113
618419, Пермский край,
г. Березники,
ул. Льва Толстого, 76а
394030, г. Воронеж,
ул. Донбасская, 1
394028, г. Воронеж,
ул. Волгоградская, 32
400048, г. Волгоград,
шоссе Авиаторов, 1
394030, г. Воронеж,
ул. Плехановская, 40
394016, г. Воронеж,
ул. 45-й Стрелковой дивизии, 224
690087, г. Владивосток,
ул. Кирова, 18
347360, г. Волгодонск,
ул. Ленина, 49
620137, г. Екатеринбург,
ул. Д. Зверева, д. 31, литер А, оф. 2
399770, г. Елец,
ул. Луговая, 11
НАИМЕНОВАНИЕ
СЕРВИСНОГО ЦЕНТРА
ООО «Веста» (86350) 5-50-17
ООО «Веста» (495) 546-65-74
ОАО
«Абаканторгтехника»
СЦ «ВИД-Сервис»
ООО «ДИОД» (3852) 63-59-88
«Рембытторгтехника»
ОАО ВТТЦ «Орбита-
сервис»
ИП Рубцов В.М. (4732) 37-37-38
ООО ТД «1000
мелочей»
«Воронеж-Сервис» (4732) 71-31-84
ОАО
«РЕМБЫТТЕХНИКА»
ИП Соколов (4232) 48-81-37
ООО «Катрекс»
СЦ «Мастер-Сервис» (343) 385-12-89
ИП Шкатов 8-915-006-52-28
ТЕЛЕФОНЫ
(3902) 22-80-71
( 3 9 0 2 ) 22 - 4 6 -7 4
факс (3902) 22-81-30
( 3 9 1 5 1 ) 5 - 1 0 - 0 1
8-950-409-58-10
(3424) 23-72-23
(3424) 23-71-61
(4732) 35-58-30
(4732) 77-43-97
факс (4732) 77-66-25
(8442) 26-75-61
8-927-523-30-87
(4732) 41-27-20
(86392) 2-36-52
(86392) 5-56-21
10
456211, Челябинская обл,
г. Златоуст,
ул. 1-я Н-Заводская, 81
426028, г. Ижевск,
ул. Маяковского, 43
664082, г. Иркутск,
м/н Университетский 70, кв. 56
424000, Республика Марий-Эл,
г. Йошкар-Ола,
ул. Советская, 173
610025, г. Киров,
ул. Мельничная, 25
305007, г. Курск,
ул. Сумская, 37-Б
601786, Владимирская область,
г. Кольчугино,
ул. 50 лет Октября, 15
624356, г. Качканар,
11 мкр., дом 13
660078, г. Красноярск,
ул. Глинки, 37
350087, Краснодар,
ул. Белозерная, д. 1/1
Республика Адыгея,
г. Майкоп, ул. Курганная, 328
603002, г. Нижний Новгород,
ул. Марата, 51
673400, Забайкальский край,
г. Нерчинск, ул. Погодаева, 32
630039, г. Новосибирск,
ул. Воинская, 63/3
644009, г. Омск,
ул. Лермонтова, 194
460000, г. Оренбург,
ул. Комсомольская, 16
614058, г. Пермь,
ул. Деревообделочная, 3Б
396655, Воронежская область,
г. Россошь,
ул. Пролетарская, 148
г. Стерлитамак,
ул. Мира, 2Б
ООО «Бытовые
услуги»
ИП Широбоков
ИП Францев А.И.
«МИДАС-CЕРВИС»
ИП Юдинцева Н.А.
ИП Тарасова Т.Ю.
ООО «ТелеЭксПресс»
ИП Шишонков Д.Н. (34341) 6-25-82
ИП Каминский С.Ю. 8-908-026-71-15
«БАТ-СЕРВИС»
ООО «Рембыттехника»
«ПРОК-СЕРВИС» (831) 413-32-33
ИП Мороз (30242) 4-40-07
ООО «Техносиб» (383) 210-52-92
ООО «Домотехника-
сервис»
«ТИКО-СЕРВИС» (3532) 78-05-51
ООО «СК-Сервис»
ИП Дубровин С.А.
«Быттехника»
(3513) 67-80-44
(3412) 50-67-57
(3412) 50-57-73
(3952) 350-122
(3952) 355-904
(8362) 45-73-68
(8362) 21-39-10
(8332) 37-39-30
(8332) 48-47-47
(4712) 35-04-91
(4712) 50-85-90
(49245) 2-02-55
8-919-011-62-36
8 (918) 10-200-10
8 (961) 50-19-222
(8772) 53-52-95
(8772) 53-43-98
(3812) 32-43-24
факс (3812) 36-74-01
(342) 221-40-99
(342) 222-1-222
(доб. 107)
(47396) 48-911
факс (47396) 30-252
(3473) 26-87-90
(3473) 25-11-17
11
410004, г. Саратов,
ул. Шелковичная, 84/86
355040, г. Ставрополь,
ул. 50 лет ВЛКСМ, 8/1
214025, г. Смоленск,
ул. Нормандии-Неман, 35
443063, г. Самара,
ул. Матросова, 49/42-6
625023, г. Тюмень,
ул. Республики, 169/5
634021, г. Томск
пр. Академический, 1, Блок А
692525, Приморский край,
г. Уссурийск, ул. Советская, 96
670045, г. Улан-Удэ,
ул. Ботаническая, 68ТЦ
670000, г. Улан-Удэ,
ул. Ербанова, 20-110
454091, г. Челябинск,
ул. Орджоникидзе, 43
150046, г. Ярославль,
ул. Нефтяников, 22
ООО «РТЦ» (8452) 52-41-75
ЗАО «БЫТСЕРВИС»
ООО ПП «ГЛАЙС» (4812) 59-92-12
ИП Руднев А.Н.
ООО «Пульсар»
ООО «Элит-Сервис»
ООО «Техносервис»
ООО «Промтехцентр-
сервис»
СЦ «Мастер» (3012) 21-89-63
ИП Симаков О.В. (351) 237-19-79
ИП Калинин М.В.
(8652) 74-01-91
(8652) 77-36-00
(8462) 990-18-12
8-960-808-75-91
(3452) 28-08-69
(3452) 20-19-05
(3822) 25-32-12
(3822) 21-04-80
8-906-199-61-65
(4234) 33-51-80
8-924-259-15-57
(3012) 45-31-72
(4852) 90-12-28
(4852) 42-88-76
Loading...
