Delta DFR TYXAL+ User Manual [fr, en, de, it, es]

DFR TYXAL+

www.deltadore.com

Notice d’installation

FR

Installation guide

EN

Installationsanleitung

DE

Guida di installazione

IT

Manual de instalación

ES

NL

Installatiehandleiding

Lithium 9Vdc - Lithium CR123 3 Vdc

Autonomie 10 ans

Autonomy 10 years

Consumption stand-by : 2 µA
Consumption : 16,2 mA max.

85 dBA max. - 3 m.

868,30 MHz / 868,95 MHz

(EN 300 220) 100 m Ý 300m

-10°C / +70°C

-10°C / +55°C

IP

“Conforme au référentiel NF DAAF”

IP 30 - IK 04

Ø 120 x 55 mm

R&TTE 1999/5/CE

EN14604: 2005 + AC2008

information (Ì)

75%

164 gr.

Important product

Contenu / Contents / Inhalt /
Contenuto / Contenido / Inhoud

Piles à l’intérieur / Batteries inside /
Mit Batterien / Pile all'interno /
Pilas en el interior / Batterijen binnenin

Instructions

Important
Product
Informations

(15)

1. Presentation

Le détecteur peut être associé à un système d’alarme et aux
automatismes DELTA DORE radio X3D.

Certifi cation:

Le marquage CE apposé sur ce produit atteste sa conformité aux direc-

Le marquage CE apposé sur ce produit atteste sa conformité aux direc­tives européennes qui lui sont applicables, en particulier sa conformité

tives européennes qui lui sont applicables, en particulier sa conformité
aux spécifications harmonisées de la norme EN14604 en regard de la

aux spécifications harmonisées de la norme EN14604 en regard de la
directive 89/106/CEE relative aux produits de construction.

directive 89/106/CEE relative aux produits de construction.
La marque NF appliqué au DAAF, c’est l’assurance de la sécurité et

d’une qualité constante contrôlées par des spécialistes. Par ses con­trôles rigoureux et exhaustifs ( système de management de la qualité
du titulaire, contrôle des fabrications, audit et essais de surveillance…)
elle apporte au consommateur toutes les garanties de conformité des
produits certifiés.

La marque NF-DAAF atteste la conformité du produit au référentiel
NF292 ; elle est délivrée et surveillée par AFNOR certification 11 rue
françis de pressensé 93 571 LA PLAINE ST DENIS Cedex.

Caractéristiques certifiées essentielles couvertes par la marque NF

Mural uniquement

Type de montage

Source principale d’alimentation Interne au dispositif
Autonomie Pile LITHIUM
Dispositif interconnectable (filaire / radio)
Prévu pour installation dans camping-car
Raccordement à des dispositifs auxiliaires externes
Liaison radio
Indicateur d’alarme individuelle
Dispositif de neutralisation d’alarme
Option accessibilité

Plafonnier uniquement
Mural ou plafonnier

Oui Non

Oui Non
Oui Non

1an 5ans 10ans

Oui Non
Oui Non
Oui Non

Oui Non
Oui Non
Oui Non
Oui Non

FR

- 2 -

Contrôle fonctionnel et entretien:

4

OK

3

Vous devez contrôler le fonctionnement intégral
de votre détecteur, une fois par mois ou après
chaque changement de pile.
En appuyant quelques secondes sur le bouton,
«test» situé sur le capot. le voyant s’allume. le
détecteur émet 2 bip.

Ne tentez pas de provoquer une alarme par d’autre moyens (utilisation de
briquet, etc..); vous pourriez endommager le détecteur ou pire, créer un
début d’incendie.

Votre détecteur a été conçu pour nécessiter le moins d’entretien possible.
Toutefois, quelques opérations simples sont à éffectuer une fois par an.
Après avoir retiré le détecteur:

• Nettoyer les fentes du détecteur (situées sur le coté) avec un aspirateur,

en utilisant une brosse douce ou directement un de ses accessoires.

• Utiliser un chiffon légérement humide pour nettoyer l’exterieur du capot.

Il est recommandé de remplacer ce détecteur au bout de 10 ans.

Des conseils d’installation complémentaires, l’attestation d’ins­tallation ainsi que « La Déclaration de Performance Obligatoire »
de cet équipement sont disponibles dans la fi che produit du DFR
TYXAL+ sur notre site internet www.deltadore.com
Matériel fabriqué par SHD BP10809 sous la référence DFR

TYXAL+.

2. Emplacement

Emplacements contre-indiqués:

Ne pas installer le détecteur :

• A moins de 1m des bouches de chauffage, de refroidissement ou

d’aération.
La fumée pourrait être éloignée ou diluée.

• Dans un endroit où la température risque de descendre sous 0°C ou

monter au-dessus de +50°C ;
risque de mauvais fonctionnement du détecteur.

• Dans un local où il y a un risque de condensation. Les salles de bains et

buanderies sont à proscrire.

• Là où les fumées peuvent se dégager (cuisine ou garage peu ventilé) et

générer des alarmes
indésirables.

• Dans un endroit trop poussiéreux

- 3 -

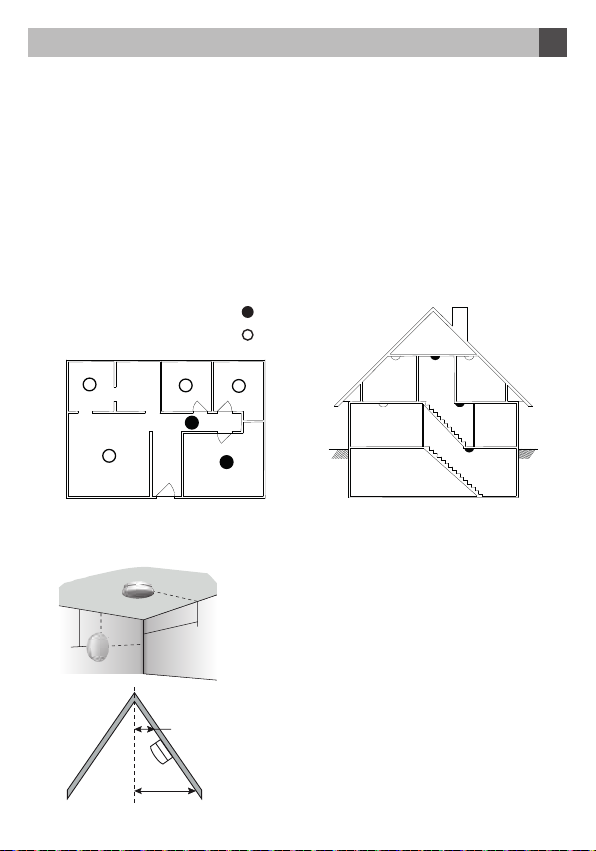

2. Emplacement

15-25

Emplacements recommandés:

Dans l’habitation :

• Pour une protection renforcée :

- Placez un détecteur dans chaque pièce, en évitant les emplacements
contre indiqués.

• Pour une protection de base :

- Placez un détecteur à chaque étage.

- Placez un détecteur à proximité des zones de couchage
(par exemple, dans le couloir conduisant aux chambres ; en cas de
long couloir > 10m, placez 1 détecteur à chaque extrémité).

- Placez un détecteur dans chaque chambre à coucher occupée par
un fumeur.

Protection de base

Protection renforcée

Cuisine Chambre

Salle à

manger

Chambre

Couloir

Chambre Chambre

Séjour

FR

Cuisine

Séjour

Appartement Maison

Dans la pièce :

cm

60 cm

20 cm

90 cm

Chambre fumeur

• Le détecteur doit être xé, de préférence, au

plafond et au centre de la pièce.
Sinon, fixez le à plus de 20 cm de tout obstacle
(mur cloison, poutre, ...) et à plus de 60 cm de
tout angle de la pièce.

• En cas d’impossibilité, xez le détecteur sur

le mur à une distance comprise entre 15 et 25
cm du plafond.

• En cas de plafond à forte inclinaison, xez le

détecteur à un emplacement compris entre 20
et 90 cm de la verticale passant par le point le
plus haut.

Sous-sol

- 4 -

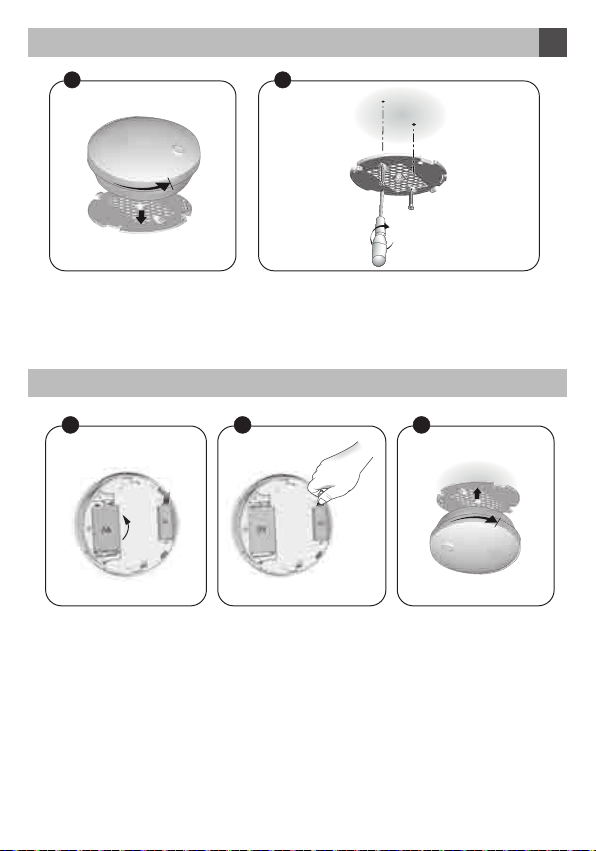

3. Fixation

1

FR

2

Ê Séparez les 2 parties du

boîtier.

4. Mise en service

1

+

-

Ê Attention, pile 9V
livrée à l’envers.

+

-

Ë Tracez et percez les trous à

l’emplacement prévu.
Fixez le socle avec la visserie adaptée
au support.

2 3

+

-

+

-

Ë Mettez la pile 9V en
place, en respectant le
sens.
Enlevez le feuillard sur
la pile 3V.

- 5 -

Ì Remontez le
détecteur sur son
socle.

5. Fonctionnement avec un système d’alarme

FR

• Association avec un système d’alarme

• Choix du mode de déclenchement

• Test

Voir notice d’installation
système

6. Associer des fonctions domotiques

• Association avec un récepteur volet

roulant

• Association avec un moteur volet

roulant Rollia

Voir notice d’installation
système

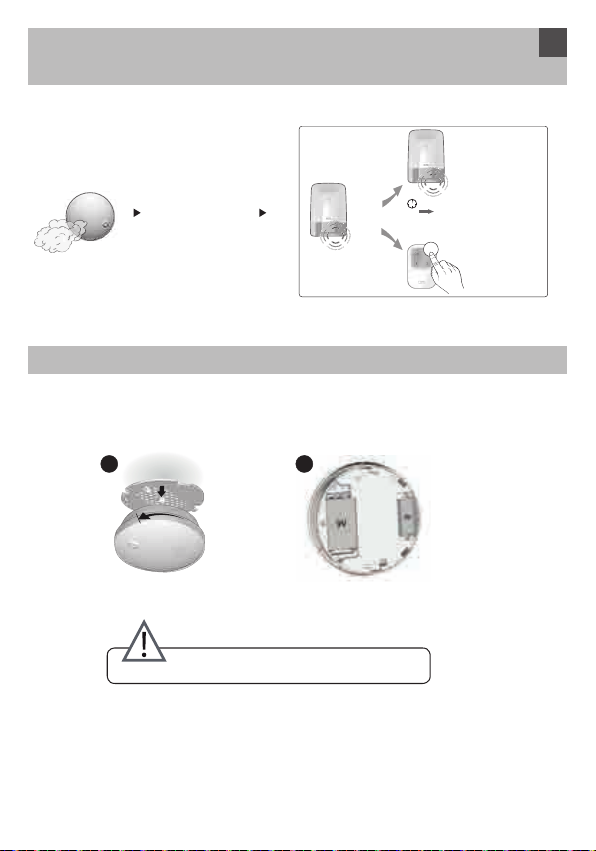

7. Fonctionnement en mode autonome (sans centrale)
avec une siréne Si Tyxal+

Association avec la siréne

1

T2

> 5s

Ê Mettez la sirène en

attente d’association
(voir sa notice).
Appuyez 5 secondes
sur la touche T2
jusqu’à ce que
le voyant rouge
s’allume fixe.

2

> 5s

Ë Appuyer 5 secondes sur

le détecteur de fumée.

3

OK

Ì La sirène

émet un Bip
pour confirmer
l’association.
Appuyez
brievement sur la
touche T2 pour
sortir du mode
d’association.

BIP

- 6 -

> 90s

OFF

Or

7. Fonctionnement en mode autonome (sans centrale)
avec une siréne Si Tyxal+

Fonctionnement

Alarme incendie

Exemple avec
une télécom-

mande

8. Changement de la pile

Le détecteur émet un bip et le voyant s’allume toutes les 40 secondes, la pile
est usée.

1

2

+

-

+

-

Ne pas utiliser de pile rechargeable.

9. Garantie 5 ans

DELTA DORE garantit 5 ans à l’acheteur le détecteur (hormis la pile) contre
tout vice de fabrication à partir de sa date d’achat. La responsabilité de DELTA
DORE, pour cette garantie, se limite à réparer ou à remplacer le détecteur.

L’acheteur devra expédier le détecteur accompagné de la preuve de la date
d’achat, frais de port aller-retour à la charge de l’acheteur à l’adresse suivante :

FR

DELTA DORE

Assistance téléphonique au consommateur:
Bonnemain
35270 COMBOURG

Cette garantie ne s’appliquera pas à un détecteur endommagé, modifi é, mal
utilisé ou mal entretenu.

Ce manuel d’utilisation est à conserver par l’acheteur pendant toute
la durée de vie du détecteur.

- 7 -

1. Presentation

4

OK

3

The detector can be associated with a DELTA DORE wireless X3D
alarm and control system.

Functional check and maintenance:

You must check that your detector is functional once
a month or after each battery change.
Pressing the "test" button on the case for a few
seconds will light up the LED and the detector will
emit 2 beeps.

Do not try to trigger the alarm any other way (using a lighter, etc.) because
you could damage the detector or even start a fi re.

Your detector has been designed to require the minimum maintenance pos­sible. However, some simple actions need to be performed once a year.
After having removed the detector:

• Clean the cracks in the detector (located on the side) with a vacuum

cleaner, using a soft brush or a vacuum cleaner accessory.

• Use a slightly damp cloth to clean the outside of the case.

It is recommended that the detector be replaced after 10 years.

Additional installation recommendations, as well as the "Manda­tory Performance Declaration" for this equipment are available in
the product fi le for DFR TYXAL+ on our website www.deltadore.com
Material manufactured by SHD BP10809 under reference DFR

TYXAL+.

2. Location

Locations to avoid

Do not install the detector:

• Within a metre from vents for heating, cooling or circulating air.

The smoke could be blown away from the detector or be diluted.

• In a place where the temperature could drop beneath 0°C or rise above

+50°C;
risk of detector not working correctly.

• In a place where there is a risk of condensation. Bathrooms and laundry

rooms are not recommended.

• Places where smoke could gather (kitchen or poorly ventilated garage)

and cause false alarms.

• In a place that is excessively dusty.

EN

- 8 -

2. Location

15-25

Recommended locations:

In the home:

• For enhanced protection:

- Place a detector in each room, avert using listed places to avoid.

• For basic protection:

- Place a detector on each floor.

- Place a detector close to sleeping areas
(for example, in the corridor leading to rooms; in the case
of a long corridor > 10m, place 1 detector at each end).

- Place a detector in each bedroom occupied by a smoker.

Basic protection

Enhanced protection

Bedroom

Kitchen Bedroom

Dining

room

Bedroom Bedroom

Lounge

EN

Corridor

Kitchen

Lounge

In the room:

cm

Smoker
bedroom

Basement

Flat House

• The detector should preferentially be at­tached to the ceiling in the middle of the room.
Otherwise, attach it more than 20cm from any

60 cm

obstacle (partition wall, beam, etc.) and over
60cm from any room corner.

• If this is impossible, attach the detector to

the wall at a distance of between 15 and 25cm
from the ceiling.

20 cm

• In the case of an angled ceiling, attach the

detector at a location between 20 and 90 cm
vertically below the highest point.

90 cm

- 9 -

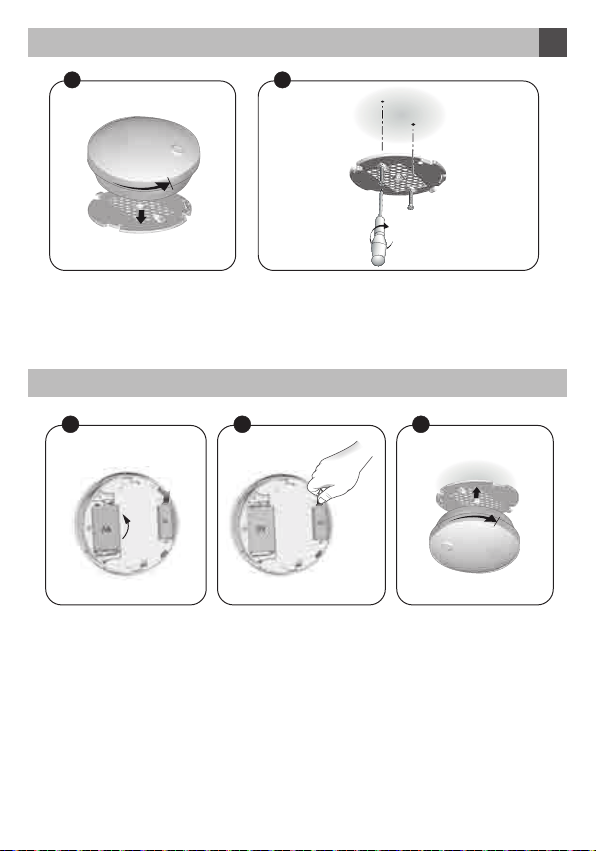

3. Mounting

EN

1

Ê Separate the 2 parts of

the unit.

4. Activation

1

+

-

Ê Note, 9V battery

provided on reverse.

+

-

2

Ë Mark and drill fitting

holes.
Attach the base with suitable fixings for

mounting.

2 3

+

-

+

-

Ë Install the 9V battery,

ensuring it is installed
in the correct direction.
Remove the strip from

the 3V battery.

Ì Mount the detector

on its base.

- 10 -

5. Operation with an alarm system

EN

• Association with an alarm system

• Selection of triggering method

• Test

Read system installation
guide

6. Associate home automation functions

• Association with a roller shutter

sensor

• Association with a Rollia roller

shutter motor

Read system installation
guide

7. Operation in standalone mode (without control unit)
with a Si Tyxal+ siren

Association with the siren

1

T2

> 5s

Ê Set to the siren to

association mode
(see instructions).
Press the T2 button
for 5 seconds until
the red LED comes

on constantly.

2

> 5s

Ë Press the smoke alarm

button for 5 seconds.

3

OK

Ì The siren beeps

once to

the association.
Briefly press
button T2 to
exit association
mode.

BIP

confirm

- 11 -

> 90s

OFF

Or

7. Operation in standalone mode (without control unit)
with a Si Tyxal+ siren

Operation

Smoke alarm

Example with
a remote

control

8. Battery replacement

If the detector beeps and the LED comes on every 40 seconds, the battery is
dead.

EN

1

2

+

-

+

-

Do not use rechargeable battery.

- 12 -

1. Produktbeschreibung

4

OK

3

Der Melder kann einer DELTA DORE Funk-Alarmanlage X3D und
der Hausautomation zugeordnet werden.

Funktionsprüfung und Wartung:

Führen Sie jeweils ein Mal pro Monat bzw. nach
Batteriewechsel eine vollständige Funktionsprüfung

durch.

Drücken Sie einige Sekunden den TEST-Knopf auf

der Abdeckung. Die Kontrollleuchte geht an. Der

Melder erzeugt 2 Pieptöne.

Versuchen Sie nicht, mit anderen Mitteln (Feuerzeug etc.) einen Alarm aus-

zulösen. Der Melder kann dadurch beschädigt werden oder sogar ein Brand

verursacht werden.

Der Rauchmelder wurde für einen minimalen Instandhaltungsbedarf konzipi­ert. Dennoch sind ein Mal pro Jahr folgende einfache Wartungshandlungen
durchzuführen:

Nach Abnehmen des Melders:

• Reinigen Sie die Seitenschlitze mit der weichen Bürste des Staub­saugers oder verwenden Sie eines der Zubehörteile.

• Reinigen Sie die Abdeckung außen mit einem leicht angefeuchteten

Tuch.

Der Rauchmelder sollte nach 10 Jahren ausgewechselt werden.

Weitere Installationshinweise sowie die "Leistungserklärung"
dieses Geräts  nden Sie im DFR TYXAL+ Produktdatenblatt auf
unserer Website www.deltadore.com

Hergestellt von SHD BP10809 unter der Referenz DFR TYXAL+.

2. Einbauort

Ungeeignete Einbauorte:

Montieren Sie den Melder nicht:

• in weniger als 1 m von Heiz-, Kühl- oder Lüftungsöffnungen entfernt.
Der Rauch könnte abgeführt oder verteilt werden.

• an einer Stelle, an der die Temperatur unter 0°C sinken oder über +50°C

ansteigen kann;

beim Melder können Betriebsstörungen auftreten.

• in Räumen, in denen Kondensierung auftreten kann. Badezimmer und
Waschküchen sind ungeeignet.

• in Räumen, in denen unter normalen Bedingungen Rauch entsteht, der
einen Fehlalarm auslösen könnte (Küche oder wenig belüftete Garage).

• an Orten mit intensiver Staubentwicklung

DE

- 13 -

2. Einbauort

15-25

Empfohlene Einbauorte:

Wohnung/Haus:

• Optimaler Schutz:

- Installieren Sie in jedem Raum einen Rauchmelder und vermeiden
Sie dabei die genannten ungeeigneten Einbauorte.

• Mindestschutz:

- Installieren Sie in jedem Stockwerk einen Rauchmelder.

- Installieren Sie einen Rauchmelder in der Nähe der Schlafbereiche
(z. B. im Flur, der zur den Schlafzimmern führt; bei einem langen Flur >

10 m an jedem Ende einen Rauchmelder installieren).

- Installieren Sie in jedem Schlafzimmer, in dem geraucht wird, einen
Rauchmelder.

Mindestschutz

Optimaler Schutz

Schlafzimmer

Schlafzimmer

Küche

Ess-

zimmer

Wohnzimmer

Schlafzimmer

Flur

DE

Schlafzimmer

Küche

Wohnzimmer

Zimmer:

cm

Schlafzimmer
(Raucher)

Keller

Wohnung Haus

• Der Melder ist möglichst an der Decke in der

Mitte des Raums anzubringen.
Andernfalls den Melder mehr als 20 cm von

60 cm

20 cm

90 cm

Hindernissen (Mauer, Wand, Balken o.ä.)

sowie mehr als 60 cm von jeder Raumecke
entfernt befestigen.

• Wenn dies nicht möglich ist, befestigen Sie

den Melder 15 - 25 cm unterhalb der Decke an

der Wand.

• Bei stark geneigter Decke befestigen Sie den

Melder in 20 - 90 cm Entfernung von der durch

die höchste Stelle verlaufenden Senkrechten.

- 14 -

3. Montage

DE

1

Ê Öffnen Sie das Gehäuse,

indem Sie die zwei Gehäu-

seteile trennen.

4. Inbetriebnahme

1

+

-

Ê Achtung, 9 V-Batterie

falsch herum
geliefert.

+

-

Ë 9 V-Batterie unter

2

Ë Bohrstellen markieren und Löcher an

den vorgesehenen Stellen bohren.

Befestigen Sie den Sockel mit den für

den Untergrund geeigneten Schrauben.

2 3

+

-

+

-

Ì Melder wieder
Beachtung der Polung
einsetzen.

an der Halterung

anbringen.
Schutzfolie der 3
V-Batterie entfernen.

- 15 -

5. Betrieb mit einem Alarmsystem

DE

• Verbindung mit einem Alarmsystem

• Wahl der Auslösungsbetriebsart

• Test

Siehe
Installationsanleitung des

Systems

6. Kombination mit Domotik-Anwendungen

• Zuordnung mit einem Rollläden­Empfänger

• Zuordnung mit einem Rollia Roll-

ladenmotor

Siehe
Installationsanleitung des
Systems

7. Autonomer Betrieb (ohne Zentrale) mit einer Si Tyxal+
Sirene

Verbindung mit der Sirene

1

T2

> 5s

Ê Schalten Sie die

Sirene in Wart-

estellung auf den
Lernmodus (siehe
Bedienungsanlei-

tung). Drücken Sie 5

Sekunden lang auf
die Taste T2, bis die
rote Kontrollleuchte
leuchtet.

2

> 5s

Ë Drücken Sie 5

Sekunden lang die
Rauchmelder-Taste.

3

OK

Ì Die Sirene be-

stätigt die Zuwei-

sung durch einen

Piepton. Drücken

Sie einmal kurz
die Taste T2,
um den Zuwei­sungsmodus zu
verlassen.

BIP

- 16 -

> 90s

OFF

Or

7. Autonomer Betrieb (ohne Zentrale) mit einer Si Tyxal+
Sirene

Funktionsweise

Feueralarm

Beispiel mit
einer Fernbe-

dienung

8. Batteriewechsel

Der Melder piept und die Kontrollleuchte blinkt alle 40 Sekunden: die Batterie
ist leer.

DE

1

2

+

-

+

-

Verwenden Sie keine Akkus.

- 17 -

1. Presentazione

4

OK

3

Il rivelatore può essere associato ad un sistema di allarme e agli
automatismi DELTA DORE radio X3D.

Controllo funzionale e manutenzione:

È necessario controllare il funzionamento integrale
del rivelatore una volta al mese o dopo ogni
sostituzione di pila.
Premendo per alcuni secondi sul pulsante "test"
situato sul coperchio, la spia si accende e il
rivelatore emette 2 segnali acustici.

Non tentare di provocare un allarme con altri mezzi (utilizzo di un accendino,
ecc.); si rischierebbe di danneggiare il rivelatore o peggio, di creare un inizio
di incendio.

Il rivelatore è stato progettato per necessitare della minore manutenzione
possibile. Tuttavia, alcune semplici operazioni devono essere effettuate una
volta all'anno.
Dopo avere tolto il rivelatore:

• Pulire le fessure del rivelatore (situate sul lato) con un aspiratore, utiliz-

zando una spazzola morbida o direttamente uno dei suoi accessori.

• Utilizzare un panno leggermente inumidito per pulire l’esterno del

coperchio.

Si consiglia di sostituire il rivelatore dopo 10 anni.

Dei consigli di installazione supplementari, insieme alla "Dichia­razione di Prestazione Obbligatoria" di questo dispositivo, sono
disponibili nella scheda prodotto del DFR TYXAL+ sul nostro sito
Internet www.deltadore.com
Materiale fabbricato da SHD BP10809 con il codice DFR TYXAL+.

2. Posizionamento

Posizioni controindicate:

Non installare il rivelatore:

• A meno di 1 m da bocchette di riscaldamento, di raffreddamento o di

aerazione.
Il fumo potrebbe essere allontanato o diluito.

• In un punto in cui la temperatura rischia di scendere al di sotto di 0 °C o di

salire al di sopra di 50 °C; rischio di cattivo funzionamento del rivelatore.

• In un locale in cui vi è un rischio di condensazione. I bagni e le lavanderie

devono essere evitati.
Nei luoghi in cui possono essere esalati dei fumi (cucina o garage poco

ventilato), generando degli allarmi indesiderati.

• In un luogo troppo polveroso

IT

- 18 -

2. Posizionamento

15-25

Posizioni consigliate:

Nell'abitazione:

• Per una protezione ottimale:

- Collocare un rivelatore in ogni stanza, evitando le posizioni
controindicate.

• Per una protezione di base:

- Collocare un rivelatore su ogni piano.

- Collocare un rivelatore in prossimità delle zone notte (ad esempio, nel
corridoio che conduce alle camere; in caso di corridoio lungo > 10 m,
collocare 1 rivelatore ad ogni estremità).

- Collocare un rivelatore in ogni camera da letto occupata da un
fumatore.

Protezione di base

Protezione ottimale

Cucina Camera

Sala da

pranzo

Camera

Corridoio

Camera Camera

Soggiorno

IT

Cucina

Soggiorno

Appartamento Casa

Nella stanza:

cm

60 cm

90 cm

20 cm

Camera
fumatore

• Il rivelatore deve essere ssato preferibil­mente al soffitto e al centro della stanza.

Altrimenti, dovrà essere ssato a più di 20 cm

da ogni ostacolo (muro, parete divisoria, trave,

ecc.) e a più di 60 cm da ogni angolo della

stanza.

• In caso di impossibilità, ssare il rivelatore sul

muro a una distanza compresa tra 15 e 25 cm
dal soffitto.

• In caso di softto con una forte inclinazione,

fissare il rivelatore in una posizione compresa
tra 20 e 90 cm rispetto alla verticale che passa

per il punto più alto.

Seminterrato

- 19 -

3. Fissaggio

IT

1

Ê Separare le 2 parti della

scatola.

4. Messa in funzione

1

+

-

Ê Attenzione, pila 9V

inserita al contrario.

+

-

2

Ë Tracciare e effettuare i fori nella

posizione prevista.
Fissare la base usando viti adatte al

supporto.

2 3

+

-

+

-

Ë Posizionare la pila 9V,

rispettando il senso
corretto.
Togliere la linguetta

dalla pila 3V.

Ì Rimontare il

rivelatore sulla sua

base.

- 20 -

5. Funzionamento con un sistema di allarme

IT

• Associazione con un sistema di

allarme

• Scelta della modalità di attivazione

• Test

Vedere la guida di
installazione del sistema

6. Associare delle funzioni domotiche

• Associazione con un ricevitore di

tapparella

• Associazione con un motore di

tapparella Rollia

Vedere la guida di
installazione del sistema

7. Funzionamento in modalità autonoma (senza centrale)
con una sirena Si Tyxal+

Associazione con la sirena

1

T2

> 5s

Ê Disporre la

sirena in attesa
di associazione
(vedere la guida
relativa). Premere
per 5 secondi il tasto
T2 fino a quando
la spia rossa si

accende fissa.

2

> 5s

Ë Premere per 5 secondi

sul rivelatore di fumo.

- 21 -

3

OK

BIP

Ì La sirena emette

un segnale
acustico per
confermare
l'associazione.
Premere breve­mente il tasto T2
per uscire dalla
modalità di as­sociazione.

> 90s

OFF

Or

7. Funzionamento in modalità autonoma (senza centrale)
con una sirena Si Tyxal+

Funzionamento

Allarme incendio

Esempio con
un teleco-

mando

8. Sostituzione della pila

Il rivelatore emette un segnale acustico e la spia si accende ogni 40 secondi,
la pila è esaurita.

IT

1

2

+

-

+

-

Non utilizzare pile ricaricabili.

- 22 -

1. Presentación

4

OK

3

El detector puede asociarse a un sistema de alarma y a automa­tismos DELTA DORE radio X3D.

Control funcional y mantenimiento:

Debe controlar el funcionamiento integral de su
detector, una vez al mes o después de cada cambio
de pila.
Al mantener pulsado unos segundos el botón
«test» situado en la tapa, el testigo se enciende y el
detector emite 2 «bip».

No intente provocar una alarma por otros medios (uso de mechero, etc.), ya
que podría dañar el detector o, lo que es peor, iniciar un incendio.

Su detector se ha diseñado para necesitar el menor mantenimiento posible.
Sin embargo, se deben efectuar unas sencillas operaciones una vez al año.
Después de retirar el detector:

• Limpie las ranuras del detector (situadas en el lateral) con un aspirador,

utilizando un cepillo suave o directamente uno de sus accesorios.

• Utilice un trapo ligeramente húmedo para limpiar el exterior de la tapa.

Se recomienda sustituir este detector al cabo de 10 años.

Los consejos de instalación complementarios, así como «La

declaración de rendimiento obligatoria» de este equipo están

disponibles en la fi cha del producto DFR TYXAL+ en nuestro sitio
web www.deltadore.com
Material fabricado por SHD BP10809 bajo la referencia DFR

TYXAL+.

2. Ubicación

Ubicaciones contraindicadas:

No instale el detector:

• A menos de 1 metro de las rejillas de calefacción, refrigeración o venti-

lación.
El humo se puede eliminar o diluir.

• En un lugar donde la temperatura puede descender de los 0°C o superar

los +50°C;
riesgo de funcionamiento defi ciente del detector.

• En una estancia donde haya riesgo de condensación. Están prohibidos

los cuartos de baño y los lavaderos.

• En cualquier lugar en el que se pueda liberar humo (cocina o garaje poco

ventilado) y provocar alarmas
no deseadas.

• En un lugar demasiado polvoriento.

- 23 -

ES

2. Ubicación

15-25

Ubicaciones recomendadas:

En la vivienda:

• Para una protección reforzada:

- Coloque un detector en cada estancia y evite las ubicaciones con
traindicadas.

• Para una protección básica:

- Coloque un detector en cada planta.

- Coloque un detector cerca de los dormitorios
(por ejemplo, en el pasillo que conduce a los dormitorios; en caso de
un pasillo largo > 10 m, disponga 1 detector en cada extremo).

- Coloque un detector en cada dormitorio ocupado por un fumador.

Protección básica

Protección reforzada

Habitación

Habitación

Cocina

Come-

dor

Habitación

Estancia

Pasillo

Habitación

Coci

ES

-

na

Estancia

Apartamento Casa

En la estancia:

cm

60 cm

90 cm

20 cm

Habitación
fumador

Sótano

• Preferentemente, el detector deberá jarse

en el techo y el centro de la estancia:

Si no, fíjelo a más de 20 cm de cualquier ob­stáculo (tabique, viga, etc.) y a más de 60 cm

de cualquier esquina de la estancia.

• Si no es posible, je el detector en la pared a

una distancia de entre 15 y 25 cm del techo.

• Si el techo tiene una inclinación consider­able, fije el detector a una distancia de entre
20 y 90 cm de la vertical que pase por el punto

más alto.

- 24 -

3. Fijación

1

ES

2

Ê Separe las 2 partes de

la caja.

4. Puesta en servicio

1

+

-

Ê Atención, pila de

9 V suministrada al
revés.

+

-

Ë Marque y taladre los agujeros en la

ubicación prevista.
Fije la base con los tornillos adaptados

al soporte.

2 3

+

-

+

-

Ë Coloque la pila de 9 V

en su lugar, respetando
el sentido.
Retire el papel de la

pila de 3 V.

- 25 -

Ì Vuelva a colocar

el detector en su

base.

5. Funcionamiento con un sistema de alarma

ES

• Asociación con un sistema de alarma

• Selección del modo de activación

• Prueba

Ver instrucciones de
instalación del sistema

6. Asociar funciones domóticas

• Asociación con un receptor de persi-

ana enrollable

• Asociación con un motor de persiana
enrollable Rollia

Ver instrucciones de
instalación del sistema

7. Funcionamiento modo autónomo (sin central) con una
sirena Si Tyxal+

Asociación con la sirena

1

T2

> 5s

Ê Disponga la sirena

en espera de asoci­ación (consulte las
instrucciones). Pulse
durante 5 segundos
la tecla T2 hasta que
el testigo rojo quede
fijo.

2

> 5s

Ë Pulse durante 5

segundos el detector de
humo.

3

OK

Ì La sirena

emite un «bip»
para confirmar
la asociación.
Pulse brevemente
la tecla T2 para
salir del modo de
asociación.

BIP

- 26 -

> 90s

OFF

Or

7. Funcionamiento modo autónomo (sin central) con una
sirena Si Tyxal+

Funcionamiento

Alarma de

incendios

Ejemplo con
un telemando

8. Cambio de la pila

El detector emite un bip y el testigo se enciende cada 40 segundos, la pila se
agota.

ES

1

2

+

-

+

-

No utilice pilas recargables.

- 27 -

1. Voorstelling

4

OK

3

De detector kan worden gekoppeld aan een alarmsysteem en aan
DELTA DORE radio X3D.

Controle van werking en onderhoud:

U moet de volledige werking van uw detector een
keer per maand testen of nadat u de batterijen hebt
vervangen.
Door enkele seconden de knop "test" op de behu­izing in te drukken, zal het lampje beginnen branden
en zal de detector 2 keer piepen.

Probeer niet om het alarm op een andere wijze te activeren (gebruik van
aansteker, enz..); u kunt de detector beschadigen of, nog erger, een brand
veroorzaken.

Uw detector vereist weinig onderhoud. Echter, een paar keer per jaar moeten
er enkele handelingen worden uitgevoerd.
Na het verwijderen van de detector:

• Reinig de sleuven van de sensor (aan de zijkant) met een stofzuiger,

een zachte borstel of de bijbehorende accessoires.

• Gebruik een licht bevochtigde doek om de buitenkant van de behuizing

schoon te maken.

Het wordt aanbevolen om de detector na 10 jaar te vervangen.

Aanvullende installatievoorschriften, alsook de "Verplichte presta­tieverklaring", van deze apparatuur kunt u vinden in de productfi ­che DFR TYXAL+ op onze website www.deltadore.com
Materiaal vervaardigd door SHD BP10809 onder verwijzing DFR

TYXAL+.

2. Plaatsing

Niet-aangewezen locaties:

De detector niet installeren:

• Op minder dan 1 m van verwarmings-, koelingventilatieroosters of

ventilatie.
De rook kan worden afgezogen of verdund.

• Op een plaats waar de temperatuur kan dalen tot onder 0 °C of stijgen tot

+ 50 °C;
de werking van de detector kan worden verstoord.

• Op een plaats waar er een risico op condensatie is. Badkamers en wasp-

laatsen zijn verboden.

• Op plaatsen waar er dampen kunnen vrijkomen (keuken of slecht geventi-

leerde garage) en ongewenste alarmen kan veroorzaken.

• Op stof ge plaatsen

- 28 -

NL

2. Plaatsing

15-25

Aanbevolen plaatsen:

In de woning:

• Voor extra bescherming:

- Plaats in elke kamer een detector, vermijd de niet aanbevolen
locaties.

• Voor een basisbescherming:

- Plaats op elke verdieping een detector.

- Plaats een detector in de buurt van slaapvertrekken
(bijvoorbeeld in de hal die leidt naar de slaapkamers en in geval van
een lange gang > 10 m, plaatst u één detector aan elk uiteinde).

- Plaats een detector in elke slaapkamer waar er wordt gerookt.

Basisbescherming

Extra bescherming

Slaapkamer

Slaapkamer

Keuken

Eet-

kamer

Woonkamer

Gang

Slaapkamer Slaapkamer

NL

Keuken

Woonkamer

Appartement Huis

In de kamer:

cm

60 cm

20 cm

90 cm

Kamer waar er
wordt gerookt

Kelder

• De detector moet worden bevestigd, bij

voorkeur aan het plafond en in het midden van
de kamer.
Anders, bevestig de dector meer dan 20 cm
van elk obstakel (scheidingswand, balk, ...) en
op meer dan 60 cm afstand van elke hoek van
de kamer.

• Indien dit niet mogelijk is, bevestig de

detector op de wand op een afstand van
tussen 15 en 25 cm van het plafond.

• Als het plafond een sterk hoogteverschil

heeft, bevestig de detector op een locatie
tussen de 20 en 90 cm van de verticale lijn die
door het hoogte punt van het plafond loopt.

- 29 -

3. Bevestiging

1

NL

2

Ê Scheid de twee delen van

de behuizing.

4. Ingebruikname

1

+

-

Ê Opgelet, de 9 V

batterij werd in
omgekeerde richting

geplaatst.

+

-

Ë Plaats de 9 V batterij, in

Ë Markeer en boor de gaten

op de voorziene locatie.
Bevestig de basis met schroeven die

geschikt zijn om deze te ondersteunen.

2 3

+

-

+

-

Ì Monteer de detet­correcte richting.
Verwijder de folie van

de 3 V batterij.

- 30 -

cor terug op de
basis.

5. Werking met een alarmsysteem

NL

• Koppelen aan een alarmsysteem

• Keuze van de activeringsmodus

• Test

Zie handleiding van
systeem

6. Koppelen aan domotica

• Koppelen aan ontvanger van rolluik

• Koppelen aan motor van Rollia-

rolluik

Zie handleiding van
systeem

7. Werking in autonome modus (zonder centrale) met een
sirene SI Tyxal+

Koppelen met sirene

1

T2

> 5s

Ê Plaats de sirene

in afwachting tot
koppeling (zie
handleiding). Druk
5 seconden op de
knop T2 totdat de
rode LED continu

brandt.

2

> 5s

Ë Druk 5 seconden op de

rookmelder.

3

OK

BIP

Ì De sirene piept

om de koppeling
te bevestigen.
Druk kort op de
knop T2 om de
modus Koppelen
te verlaten.

- 31 -

> 90s

OFF

Or

7. Werking in autonome modus (zonder centrale) met
een sirene SI Tyxal+

Werking

Brandalarm

Voorbeeld met
afstandsbedi-

ening

8. Batterij vervangen

De detector laat elke 40 seconden een pieptoon horen, de batterij is leeg.

NL

1

2

+

-

+

-

Geen oplaadbare batterijen gebruiken.

- 32 -
