Speci cicaties & Eigenschappen / Speci cations & Features
Toepassingen:
De DELTA gepatenteerde accu lier is met name geschikt voor gebruik waar geen electra voor handen is. De lier is ook een prima hulp in outdoor activiteiten zoals watersport en o -road voertuigen. Het is een veilig en e cient gereedschap.
Eigenschappen:
Laag eigen gewicht, compact en eenvoudig te bedienen
Speci caties:
1. Trekcapaciteit: 350 Kg
2. 15 meter staalkabel 5 mm (Inhaal bereik: 14 meter)
3. Snelheid: 4 m/min
4. Voeding: 18 Volt herlaadbare NiHM batterij
5. Batterij capaciteit: 15 minuten bij volle belasting
6. Safety Device: LED Loading Display
7. Overbelasting waarschuwing d.m.v. zoemer
8. Batterij indicator: Groen / Vol Geel / Half vol; Rood /Leeg
9. Netto gewicht 7,5 Kg
10. Bruto gewicht 16 Kg
11. Verpakking: 69 Cm x 16 Cm x 43 Cm ( LXBXH)
Accessoires In Box:
1. 15 meter staalkabel 5 mm X 1
2. Haak X 1
3. Trek kraanblok X 1
4. Bediening schakelaar X 1
5. Montage plaat X 1
6. Bevestiging materiaal + gereedschap X 1
7. 2 stuks herlaadbare 18 Volt NiHM batterij X 2 (1)
8. 110 V – 230 Volt oplader X 1
9. 5/16 x 1 1/4 External Hex Bolt and Nut X 4
10. Transport ko er X 1
11. Handleiding X 1
Afmetingen & Toepassingen / Measurements & Applications
Applications:
Suitable for areas without power supply, such as forest, farm, wilderness, under-construction building, plumbing site, etc. Also good for outdoor activity operations such as jet ski and o -road vehicles. Saves labor and time.
Featurs:
Lightweight, compact, portable, user friendly and patented design.
Speci cations:
1. Pulling capacity: 350 KG
2. Wire Rope: 5mm x 15M (Safety Distance: 14M)
3. Speed: 4M/Min
4. Power System: DC 18V Rechargeable NiHM Battery
5. Battery Performance: 15 Min. Continuous use with full capacity
6. Safety Device: LED Loading Display
7. Overloading Warning Buzzer
8. Battery Condition Indicator: Green/Full; Yellow/Medium; Red/Weak
9. Net Weight: 7.5KG
10. Gross Weight: 16KG
11. Packing: L: 69CM X W: 16CM X H: 43CM
Accessories In Box:
1. Winch with wire rope: 5mm x 15M X 1
2. Pinned hook X 1
3. Pulley hook X 1
4. Trigger switch X 1
5. Mounting bracket X 1
6. Hanging bracket X 1; #12 / #14 Hex wrench X 1
7. DC 18V NI-MH rechargeable battery X 2 (1)
8. 100V-230V charger and adapter X 1
9. 5/16 x 1 1/4 External hex bolt and nut X 4
10. Portable case X 1
11. Operation manual X 1
Simpel Work/Easy Work
Simpel Slack/Easy Slack
Accu Trek Lier®/Battery Pulling Winch
®
Accu Trek Lier
®
Page 3
www.deltahoist.com
A-2
Lier Frame:
Het lier frame heeft een coating en een materiaal dikte van 5 mm Geschikt voor gebruik tussen -10°C to 65°C
Aandrijving:
Planetaire tandwiel overbrenging: 4 trap tandwiel kast met vrijloop functie Mogelijkheid tot nauwkeurig gebruik en gering geluid niveau Behuizing gemaakt van FCD-45C legering uit 1 stuk
Motor:
Compacte hoge snelheid koolborstel motor
Aansluiting:
De bediening wordt gemonteerd d.m.v. een industriële 2P voeding steker Eenvoudig aan te sluiten
Main Body Frame:
Electrophoretic antirust body frame is formed by 5mm-thick steel plate Suitable for working environment during -10°C to 65°C
Gearing System:
With high-e ciency planetary assembly: 4-stage gear train, 3 idle gears in each stage High tenacity and accuracy, low noise Gear housing is made from FCD-45C casting iron material by one-piece formation, with high tenacity
Motor:
High-speed carbon brush motor small size and high e ciency
Quick Connector:
Industrial 2P power connector. Quick plug in & out for trigger switch Easy installation and storage for switch

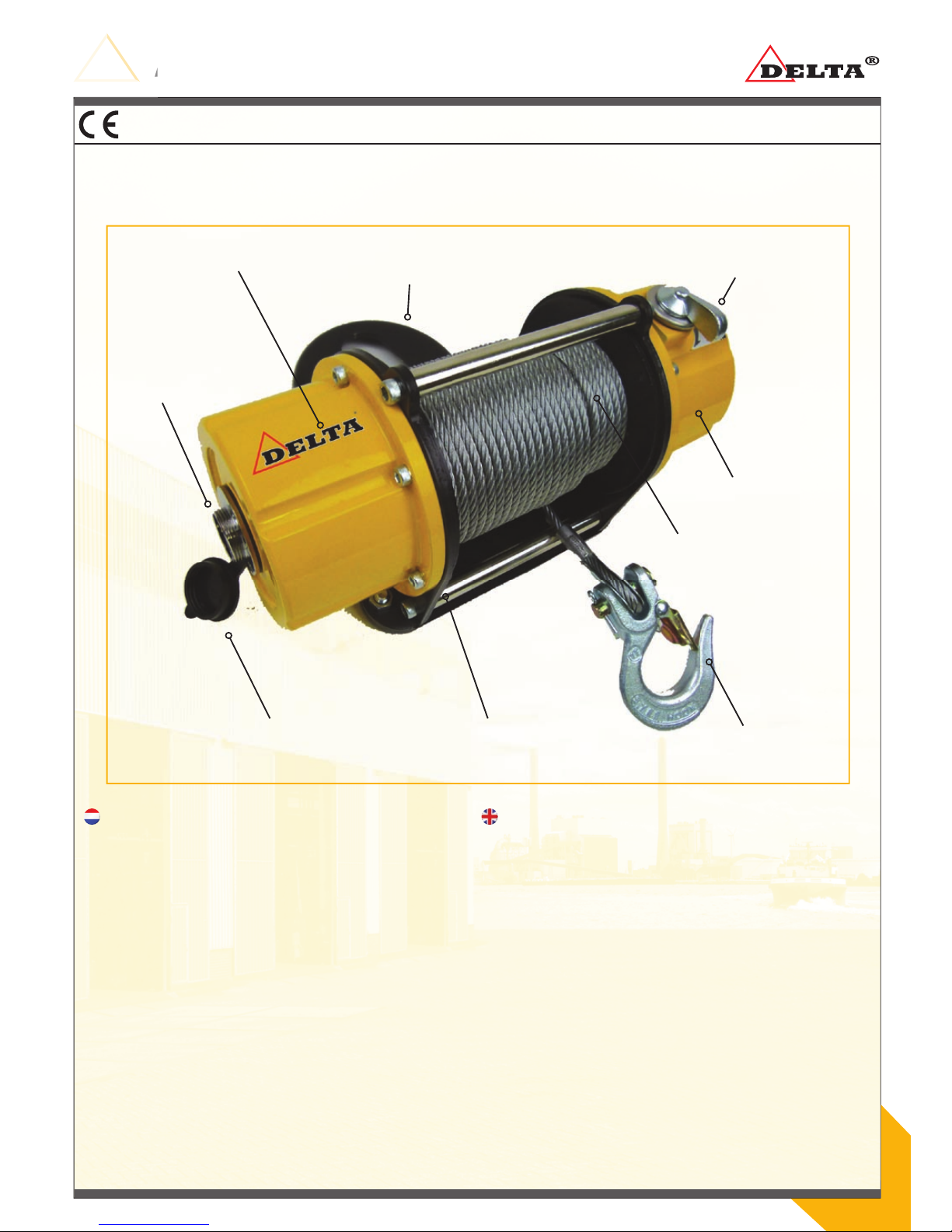

Accu Lier / Body winch
Motor/ Motorsystem
Aansluting/ Quick Connector
Montage Plaat/ Mounting Bracket
Vrijloop/ Free spooling clutch
Aandrijving/ Gearing System
Staal Kabel/ Wire Rope
Haak/ Lower Hook
Frame/ Main Body Frame
Contactdoos deksel/ Quick Connector Lid
Lier / Winch
Accu Trek Lier®/Battery Pulling Winch
®
Accu Trek Lier
®
Page 4
www.deltahoist.com
A-3

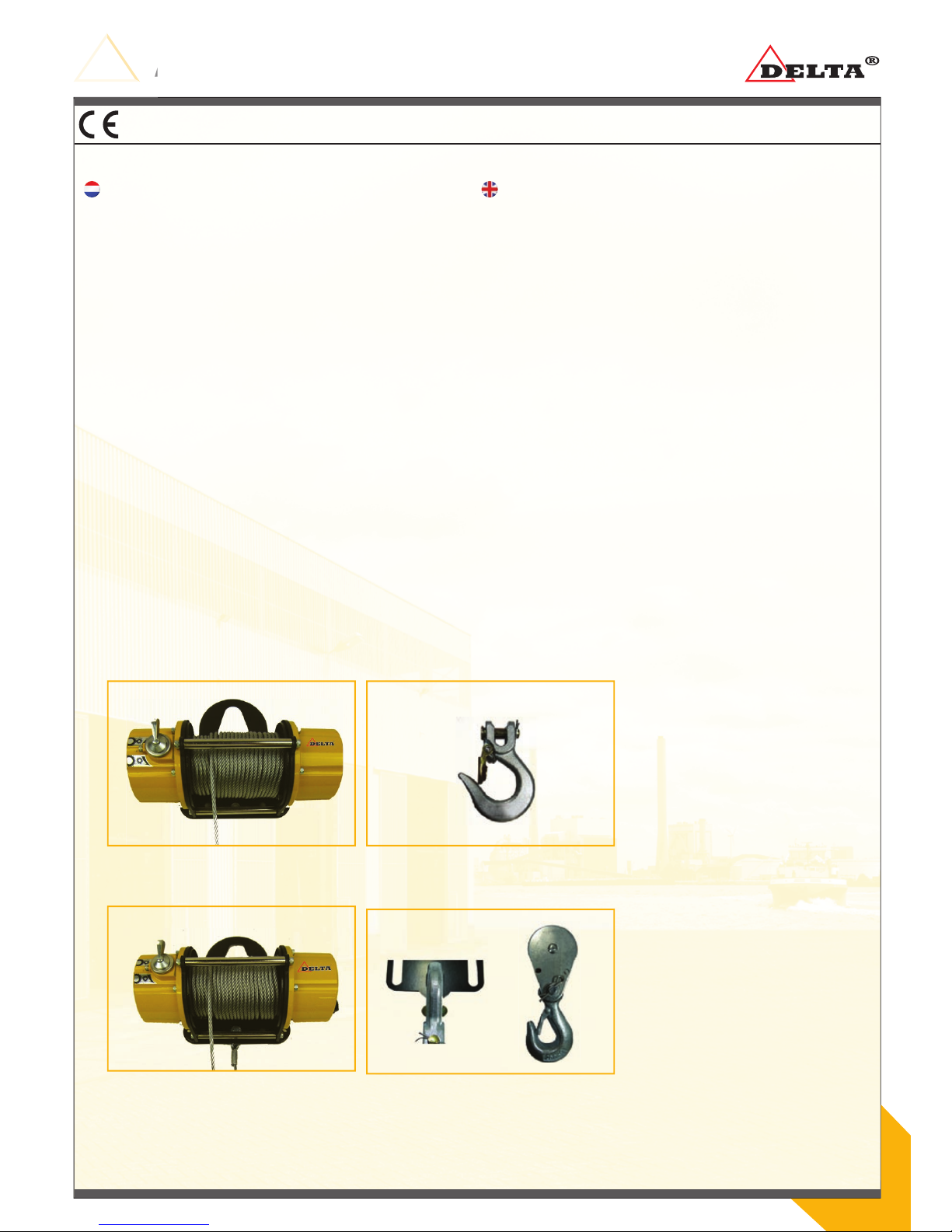

Accu Lier / Body winch
Aansluiting deksel:
Contactdoos deksel voor bescherming tegen vocht en stof
Staalkabel
15 meter staalkabel van 5 mm Draaivrij
Vrijloop:
De vrijloophandel zit op de reductiekast Om de lier op de vrijloop te zetten, de hendel tegen de klok in draaien Om de lier in werking te zetten, de hendel met de klok mee draaien
Haak:
Gemaakt van hoog kwaliteit smeed staal met hoge trekkracht en veiligheid. MBL 350 Kg Ga elhaak eenvoudig en snel aan de staalkabel te monteren
Montage plaat:
De bevestigingbeugel heeft een coating en een materiaal dikte van 4 mm Geschikt om te monteren aan de trekhaak
Opties / Optional use
Quick Connector Lid:
Well protection of connector parts against water and dust
Wire Rope:
5mm x 15M galvanized steel core wire rope Rotation resistant, anti-twist
Freespooling clutch:
Located on the gear housing To engage, rotate the clutch clockwise To free spool, rotate the clutch counterclockwise
Lower Hook:
Made from alloy steel material by hot forging formation with high strength and safety Clevis pinned, wide opening with latch fast installation
Mounting Bracket:
Electrophoretic antirust mounting bracket is formed by 4mm-thick steel plate to connect winch and hanging point or hitch ball, suitable for lifting and pulling applications
1 Working Load limit: 350 Kg
2 Double Reeve limit: 700 Kg
Accu Trek Lier®/Battery Pulling Winch
®
Accu Trek Lier
®
Page 5
www.deltahoist.com
A-4
Accesessoires / Accessories
» Trekker: Snelheid traploos regelen » Bedieningkabel: 2M PVC kabel » Snelkoopling systeem » PVC ko er » Batterij lader: DC 7,2 – 18 Volt » Voeding van de lader: 100 – 240 Volt » Batterij: NiMH sterke uitvoering batterij DC 18V 3.0 AH » Montage plaat: geschikt voor gebruik met kraanblok als treklier » Kraanblok: gemaakt van hoog kwaliteit smeed staal met hoge trek kracht en veiligheid » Ga elhaak: geschikt voor WLL 350 Kg
» Battery Indicator: Groen = Vol; Oranje = Half vol Rood = Leeg » LED belasting indicator: Groen = Weinig gewicht Oranje = Normaal gewicht; Rood = Veel gewicht » Met overbelasting zoemer » Omkeeringschakelaar: Links: oplieren; Recht: a ieren
» Trigger: Stepless variable speed » Control Cord: 2-Meter-Long PVC cord » Quick Connector: Easy plug in & out » Portable Case: Solid plastic material » Battery Charger: DC7.2V-18V. Suitable for NiCd and NiMH » Adapter: Input: AC 100V-240V » Battery: NiMH high performance battery. DC 18V 3.0AH » Mounting Bracket: Screwed on mounting bracket and hung with clevis pinned hook for pulling applications » Pulley Hook: Made from alloy steel for high strength and safety » Clevis Hook: Suitable for working load limit of 350 kg
» Battery Condition Indicator: Green - Full Yellow - Medium. Red - Weak » LED Loading Display: Green - Low Loading Yellow - Medium Loading. Red - Heavy Loading » Overloading Warning Buzzer » Reverse Switch: Left: forward rotation of drum Right: rearward rotation of drum
Ga elhaak/Clevis Hook
Ko er/Portable Case
Kraanblok/Pulley Block
Batterij/Battery
Montage Plaat/Mounting Bracket
Oplader/Battery Charger
Afstandsbediening/ Controller
Snelkoppeling/Quick Connector
Kabel/Controller Cord
Trekker/Trigger Switch
Overbelasting Zoemer Overload Buzzer
LED Indicator/ LED Loading Indicator Display
Weergave Batterij/
Battery Condition Idicator
Aanhaal/ Trigger
Omkeeringschakelaar / Reserve Switch
Accu Trek Lier®/Battery Pulling Winch
®
Accu Trek Lier
®
