DELTA CT2000 User Manual



&76

使用之前

N

在操作本产品前，请先详细阅读并注意相关安全讯息，确保自身安全及产品安全。

; 在操作配线及安装交流马达驱动器时，请务必确认电源是否关闭。

DANGER

CAU TIO

NOTE

 本说明书中为了详尽解说产品细部，会将外壳拿开或将安全遮盖物拆解后，以图文方式作为描述。至于本产品在运转中，

务必依照规定装好外壳及配线正确，参照说明书操作运行，确保安全。

 说明书内文的图标，为了方便说明事例，会与实体机种稍有不同，但不会影响客户权益。
 产品文件有更新或修改内容时，可至台达电子工业自动化类产品下载最新版本。

( http://www.delta.com.tw/in d ustrialautomati o n /

 当内文叙述有提及驱动器或驱动器文字叙述，皆意指交流马达驱动器。

; 切断交流电源后，交流马达驱动器 POWER指示灯（位于数字操作器下）未熄灭前，

表示交流马达驱动内部仍有高压十分危险，请勿触摸内部电路及零组件。

; 交流马达驱动器的内部电路板上各项电路组件易受静电的破坏，在未做好防静电措施

前，请勿用手触摸电路板。禁止自行改装交流马达驱动器内部的零件或线路。

; 交流马达驱动器端子 务必正确的接地。460V系列采用特种接地。
; 交流马达驱动器及配件安装场合应远离火源发热体及易燃物。

; 请勿输入交流电源到交流马达驱动器输出端子 U/T1、V/T2、W/T3中。
; 驱动器所安装之电源系统额定电压 460 系列机种不可高于 480V，电流不可超大于

5000A RMS（40HP(30kW)以上机种不可大于 10000A RMS）。

; 只有合格的电机专业人员才可以安装、配线及修理保养交流马达驱动器。
; 即使三相交流马达是停止的，交流马达驱动器的主回路端子仍然可能带有危险的高压。
; 若变频器新品长时间未开封使用，因为考虑到电解电容器不通电存放过长，其特性易

劣化。当变频器在无通电的状态下放置一年时，请将变频器通电大约 1~2 小时，可让
电容保持活化状态。

)

I

目录

01 产品装置 …………………………………………………………………………………………...1-1
02 检查&建议 …………………………………………………………………………………..……2-1
03 搬运……………………………………………………………………………………….……..…3-1
04 接线方式 ……………………………………………………………………………………….…4-1
05 主回路端子 …………………………………………………………………………………….…5-1
06 控制回路端子 …………………………………………………………………………………….6-1
07 配件选购 ……………………………………………………………………………………….…7-1
08 配件卡 ………………………………………………………………………………………...…..8-1
09 规格表 ……………… ………… ………… ……………… …………… ………… ………….. ….9-1
10 数字操作器使用说明 …………………………………………………………………………10-1
11 参数一览表 ……………………………………………………………………………………11-1
12 参数详细说明 …………………………………………………………………………………12-1
13 警告显示码说明 ………………………………………………………………………………13-1
14 故障显示码说明 ………………………………………………………………………………14-1
15 CANopen Slave ……………………………………………………………………………….15-1
16 PLC 应用 ………… …………… ………… ………………… …………… ……………… …... 16-1
17 交流马达驱动器选择……………………………………………………………………………17-1
18 客户使用建议与排除方式………………………………………………………………………18-1

适用版本

Control BD V0.01;
Keypad V1.01;

II

产品装置

01 产品装置

当使用者拿到产品机种时，请参考下列步骤，以确保使用安全。
1） 打开包装后，先确认产品是否因运送途中有所损坏。检查外箱及机身的铭牌标签，是否相符合。
2） 确认配线是否适用符合该交流马达驱动器的电压范围。安装交流马达驱动器时，请参照安装手册内容说

明进行安装。
3） 连接电源前，请先确认连接电源、马达、控制板、操作面板等等，是否装置确定。
4） 交流马达驱动器在进行配线时，请留意输入端子『R/L1、S/L2、T/L3』与输出端子『U/T1、V/T2、W/T3』

接线位置，请勿接错端子以避免造成机器损坏。
5） 通电后，藉由数字操作器(KPC-CC01)可自由选择语言、设定各参数群。先以低频率试运转，慢慢调高

频率到达指定的速度。

铭牌说明

型号说明

機種名稱

輸入端電壓/電流範圍

輸出端電壓/電流範圍

頻率範圍

韌體版本

國際認證標示區

Enclosure (IPXX)型態說明區

序號

VFD 110 CT 43 F 21 A3

MODEL VFD110CT43F21A3:

INPUT :

Light Duty: 3PH 380-480V 50/60Hz 25A
Heavy Duty: 3PH 380-480V 50/60Hz 19A

OUTPUT :

Duty: 3PH 380-480V 22.5A 18KVA 15HP

Light
Heavy Duty: 3PH 380- 480V 17A 14KVA 15 HP

FREQUENCY RANGE :

Duty: 0-600Hz

Light
Heavy Duty: 0-300Hz

Version:VX.XX

110T3EFJT1360001

冷卻風速

DALTA ELEC TRON ICS. I NC.
MADE I N xxxxxxxx

(Air velocity @fc=2kHz)

防護等級

設計版本
輸入電壓

CT2000

紡織行業適用型高階向量驅動器

最大適用馬達

110:15HP(11kW)~
900:125HP(90kW)

詳細內容可參閱規格說明

交流馬達驅動器產品

1-1

系列

序号说明

1

110T3EFJ T 1 36 000

桃園廠

T:

吳江廠 上海廠

W: S:

製造序號

生產周次

生產年份

製造工廠

460V 3-PHASE 15HP(11kW)

生產機種

RFI 短路线说明

RFI：交流马达驱动器会产生电气噪声，堵载于交流电源在线之频率干扰现象(Radio Frequency

Interference)

框架B~C 螺丝扭力：8~10kg-cm(6.9-8.7 lb -in.)

将螺丝松开后，把MOV-PLATE取出(如下图所示)。取出MOV-PLATE后，务必锁回螺丝。

1-2

框架D

用手将MOV-PLATE取出(如下图所示)。

产品装置

主电源与接地隔离：
假设变频器由一非接地电源系统供电（IT 电源）或高阻抗接地电源系统，则必须切断RFI短路线。
在短路线切断的情况下，机器框号和中间电路间的内部RFI 电容（过滤电容）将被切断，以避免
损害中间电路并（根据IEC 61800-3 规定）减少对地漏电电流。

需特别注意：

; 当主电源接通后，不得在通电中切断RFI短路线。
; 确定切断RFI短路线之前，须确认主电源已经切断。
; 切断RFI短路线将切断电容器电气导通特性。一旦高于1000V 的瞬间电压将可能有间隙放电产

生。

如果切断RFI短路线，将无法保持可靠的电气隔离。换而言之，所有控制输入与输出只可视为具有
基本电气隔离的低压端子。此外，变频器的电磁兼容性能将会因RFI短路线被切断而降低。

; 当主电源为接地电源系统时，不得切断RFI短路线。
; 在进行高压测试时，不得切断RFI短路线。如果泄漏电流过高，在对整个设施进行高压测试时，

主电源和马达的连接必须断开。

; 为避免机器损坏，若驱动器是安装在一个非接地电源系统或一个高阻抗接地电源系统（超过

30Ω）或一个角接地的TN系统时，必须切断RFI短路线。

1-3

风扇扩充槽

预留一~两组直流风扇电源槽，提供使用者自行加装风扇。

框架 B

电气特性：24Vdc, 0.51A(最大电流值)

风扇转接头：JWT A2007 Series

PIN脚定义：

PIN 1: ­PIN 2: 保留

PIN 3: +

框架 C

电气特性：24Vdc, 0.75A(单组最大电流值)

风扇转接头：JWT A2007 Series

PIN脚定义：

PIN 1: ­PIN 2: 保留

PIN 3: +

框架 D

电气特性：24Vdc，1A(单组最大电流值)

风扇转接头：JWT A2007 Series

A2007T0P-00(镀金)，适用26~28AWG。

PIN脚定义：

PIN 1: ­PIN 2: 保留

PIN 3: +

1-4

穿墙式安装 Flange Mounting Kit

框号 B

螺丝扭力：

产品装置

40kg-cm(34.7 lb-in.)

框号 C

螺丝扭力：

40kg-cm(34.7 lb-in.)

t

框号 D

M6螺丝扭力：

40kg-cm(34.7 lb-in.)

M10螺丝扭力：

200 kg-cm(173.4 lb-in.)

t

t

1-5

开孔尺寸图

346 [13.62]

框号 B

框号 C

190.0 [7.48]

173.0 [6.81]

317.0 [12.48]

336.8 [13.26]

424.0 [16.69]

396.0 [15.59]

180.0 [7.09]

255.0 [10.04]

254.0 [10.00]

框号 D

9.0 [ 0.35] (4X)

or M8* P1.25

7 [0.28 ] or M6 (2X)

333 [13.11]
285 [11.22]

7.0 [ 0 .28] (8X)

or M6* P1.0

7 [0.28 ]

or M6 (2X)

338 [13.31]

525 [20.67]

496 [19.53]

11 [0.43] or M10 (4X)

1-6

外观尺寸

框号 B

VFD110CT43F21A3; VFD150CT43F21A3; VFD185CT43F21A3;

See Detail A

产品装置

框号

B1

Detail A (Mounting Hole)

单位：mm [inch]

W H D W1 H1 D1 S1 Φ1 Φ2 Φ3

200.0
[7.87]

361.8

[14.24]

189.4
[7.46]

173.0
[6.81]

336.8

[13.26]

1-7

83.2

[3.28]

8.5

[0.33]

22.2

[0.87]

34.0

[1.34]

43.8

[1.72]

框号 C
VFD220CT43F21A3; VFD300CT43F21A3; VFD370CT43F21A7;

See Detail A

Detail A (Mounting Hole)

单位：mm [inch]

框号 W H D W1 W2 H1 H2 D1 S1 Φ1 Φ2 Φ3

C1

290.0

[11.42]

450.0

[17.72]

199.5

[7.86]

272.0

[10.71]

254.0

[10.00]

424.0

[16.69]

1-8

180.0

[7.09]

88.2

[3.47]

6.5

[0.26]

22.2

[0.87]

34.0

[1.34]

50.0

[1.97]

框号 D
VFD450CT43F00A3; VFD550CT43F00A4; VFD750CT43F00A6; VFD900CT43F00A8;

W
W1
W2

SEE DETAIL A

H

H1

H2

D

产品装置

D1

SEE DETAIL C

SEE DETAIL B

S1

DETAIL A

(MOUNTING HOLE)

S1

DETAIL B

(MOUNTING HOLE)

DETAIL C

(MOUNTING HOLE)

S2

单位：mm[inch]

框号 W H D W1 W2 H1 H2 D1 S1 S2

365.2

550.0

262.8

346.0

285.0

525.0

338.0

90.0

11.0

7.0

D

[13.38]

[21.65]

[10.35]

[13.62]

[11.22]

[20.67]

[13.31]

[3.54]

[0.43]

[0.28]

1-9

数字操作器

KPC-CC01

1-10

检查&建议

02 检查&建议

安装距离&配线说明

NOTE

; 请勿让各种纤维、纸片、木片(屑)或金属碎块等异物进入交流马达驱动器内或粘附于散热风扇上。
; 应安装于如金属等不会燃烧的控制盘中，否则容易发生火灾事故。
; 交流马达驱动器应该安装符合污染等级 2 之环境与干净循环空气。干净循环空气定义为无污染物质以

及具电子污染粉尘物质之气体

下列机种图仅作为说明之用途，如有所差异，请以实际机种为主

(蓝色箭头) 入风方向 (红色箭头) 出风方向

单台-独立安装 (框号 B-D)

水平并排安装 (框号 B-D)

多台-水平独立安装 （框号 B,C）

多台-水平独立安装 （框号 D） 需要另外安装隔板

2-1

多台-垂直并排安装 （框号 B,C,）

若欲垂直独立多台安装时，建议应在各层间安装隔板，隔板尺寸以使风扇入风处温度低于操作温度为原则。

(如下图所示) 操作温度定义为风扇入口前 50mm 处之温度。

各点的距离

框号

A (mm) B (mm) C (mm) D (mm)

B~C 60 30 10 0

D 100 50 - 0

框号 B
框号 C
框号 D

以上 A~D 皆为最小所需距离，若低于此距离将会影响风扇性能。

VFD110CT43F21A3; VFD150CT43F21A3; VFD185CT43F21A3;
VFD220CT 4 3F 2 1A 3; VF D300CT43F21A3; VFD370CT43F21A 7;
VFD450CT 4 3F00A3; VFD550CT 43F 00A4; VFD750CT4 3F0 0A6; VFD900CT43F 00 A8 ;

NOTE

2-2

检查&建议

NOT E

※ (如左图所示) 距离只适用于开放空间。若欲放置于密闭空间（如配盘

或机箱），除保持与开放空间相同距离外，请安装通风设备或空调以保

持环温低于操作温度，并搭配参数 00-16~00-17及 06-55 设定。

※ 表格中为各机型于密闭空间单机安装时所需通风量。若多机安装则所

需通风量依机台数目已倍数增加。

※ 通风设备选用及设计，请参考附表之散热风量 (Air flow rate for

cooling)。

※ 空调系统设计，请参考变频器散热功率 (Power Dissipation) 。

散热风量

(Air flow rate fo r c ooling)

Flow Rate (cfm) Flow Rate (m3/hr) Power Dissipation

Model No.

External Internal Total External Internal Total

VFD110CT43F21A3 - 14 - - 24 ­VFD150CT43F21A3 - 14 - - 24 ­VFD185CT43F21A3 - 14 - - 24 ­VFD220CT43F21A3 - 21 - - 36 ­VFD300CT43F21A3 - 21 - - 36 ­VFD370CT43F21A7 - 21 - - 36 ­VFD450CT43F00A3 - 30 - - 51 ­VFD550CT43F00A4 - 30 - - 51 ­VFD750CT43F00A6 - 30 - - 51 ­VFD900CT43F00A8 - 30 - - 51 -

※ 表格中为各机种装置于密闭空间，单机安装时所需风量。
※ 若多机安装，则依机台数目乘以单机安装时所需风量。

变频器散热功率

(Power Dissipation)

Loss Exter n al

(Heat sink)

275 164 439
370 194 564
459 192 651
455 358 813
609 363 972

845 405 1250
1056 459 1515
1163 669 1832
1639 657 2296
1787 955 2742

※ 表格中为各机种装置于密闭

Internal Total

空间，单机安装时因损失所需
排放的热量。

※ 若多机安装，则依机台数目乘

以单机之排放热量。

※ 散热量数据为各机型在额定

电压、电流及预设载波下之计

算所得。

2-3

Light Duty 之降载曲线图

R

%

R

%

R

%

R

%

设定值=1
设定值=0 或 2

(40℃:UL open-type and type1)

460V

VFD110~185CT4 3F xx Ax
VFD220~7 50 CT 4 3
VFD900CT43

110

100

)

90

atio(

80

70
60

4 5 6 7 8 9101112131415

Fc (kHz)

Heavy Duty 之降载曲线图

设定值=1
设定值=0 或 2

(50℃: UL open-type)
(40℃: UL type1 or open type_size by size)

460V

VFD110~185CT4 3F xx Ax
VFD220~750CT43
VFD900CT43

110
100

)

90
80
70

atio(

60
50

40

2 5 6 7 8 9 10 11 12 13 14 15

3

4

Fc (kH z)

FxxAx

FxxAx

FxxAx

FxxAx

设定值=0 或 2

(30℃: UL open-type and type1)

460V

VFD110~185CT 4 3F xx Ax
VFD220 ~7 50 CT 4 3
VFD900 CT 4 3

110

100

FxxAx

FxxAx

)

90
80

atio(

70
60

4 5 6 7 8 9 10 11 12 13 14 15

Fc (kHz)

设定值=0 或 2

(40℃: UL open-type)
(30℃: UL type1 or open type_size by size)

460V

VFD110~185CT4 3F xx Ax
VFD220~750CT43
VFD900CT43

110

100

)

90
80
70

atio(

60
50

40

2 5 6 7 8 9 10 11 12 13 14 15

3

4

Fc (kH z)

FxxAx

FxxAx

2-4

搬运

03 搬运

为了交流马达驱动器在安装前功能正常无损毁之虞，搬运或储存时，应妥善放置在原有包装内，并确保周

遭的环境条件能符合此手册内提供之规格。

外包装为木箱包装，拆除方式如图：

框架 D

1. 将木箱上盖的螺丝(共有 12 颗)松开拆下后，开启
木箱的上盖。

2. 将木箱内的泡棉及手册取出

3. 先将包装袋打开后，将螺丝松开(共有 4 颗)

4. 用叉钩穿过驱动器上的吊孔后，吊起后即可装配

机台。

3-1

使用吊环装置

驱动器的装置吊孔位置，如下图一(框架 D)箭头标示。

如下图所示，注意吊环装置方式，请避免因为装置不

当造成驱动器的吊孔变形。
适用于框号 D 如下图所示

图一

请留意当驱动器的吊孔与吊钩装置角度，如下图所示。
适用于框号 D (VFD450CT43F00A3; VFD550CT43F00A4; VFD750CT43F00A6; VFD900CT43F00A8;)

吊装机种重量 约 37.6kg (82.9lbs.)

3-2

接线方式

04 接线方式

打开交流马达驱动器上盖后，露出各接线端子排，检查各主回路电路及控制回路电路之端子是否标示清楚

及接线时注意以下各项说明，千万不要接错线。

; 交流马达驱动器的主回路电源端子 R/L1、S/L2、T/L3 是输入电源端。如果将电源错误连接于其它端子，

则将损坏交流马达驱动器。另外应确认电源应在铭牌标示的允许电压/电流范围内(参考 1-1 产品外观之
铭牌说明)。

; 接地端子必须良好接地，一方面可以防止雷击或感电事故，另外能降低噪声干扰。
; 各连接端子与导线间的螺丝请确实锁紧，以防震动松脱产生火花。

; 若要改变接线，首先应关掉运转的变频器电源，因为内部回路直流部分滤波电容器完

成放电需要一定时间。为避免危险，客户可使用直流电压表作测试。确认电压值小

DANGER

于 25Vdc 安全电压值后，才能开始进行配线。若使用者未让变频器充分时间放电，

内部会有残留电压，此时进行配线会造成电路短路并发生火花现象，所以请使用者

最好在无电压条件下进行作业以确保自身安全。

; 配线作业应由专业人员进行。确认电源断开（OFF）后才可作业，否则可能发生感电

事故。

; 配线时，配线线径规格之选定，请依照电工法规之规定施行配线，以策安全。
; 完成电路配线后，请再次检查以下几点：

1. 所有连接是否都正确无误?

2. 有无遗漏接线?

3. 各端子和连接线之间是否有短路或对地短路?

4-1

適用框號

B~C

提供三相電源輸入

短路片

直流電抗器 選購

()

制動電阻 選購

()

無熔絲斷路器&保險絲

R( L 1)

NFB

S(L2)

T(L3)

NOTE

建議客戶在控制

RB-RC

端子 加裝
異常或電源瞬間
斷路保護線路。

此保護線路利用變頻器多功能輸出

,,

端子 當變頻器發生異常時接點導通
將電源斷開 以保護電源系統

出廠設定值

NPN (SINK ) Mode

請參考圖二 及 接線圖

NPN PNP

,

:

正轉 停止
反轉 停止
多段速指令

多段速指令
多段速指令

出廠設定值

多段速指令

NA
NA
NA
NA

NOTE

MI8 100kHZ

可脈波輸入

數位信號共同端子

OFF

/
/

/
/

/
/

MC

ON

MC

1
2
3
4

請勿直接輸入主迴路電壓至外部端子

SA

-

R(L1)
S(L 2 )
T(L3)

RB1
RC1

+24V
COM

FWD
REV
MI1
MI2
MI3
MI4
MI5
MI6
MI7
MI8
DCM

+2

+1

B2

U( T 1)
V(T 2)

W(T3)

RA1

RB1

RC1
RA2

RB2

RC2

馬達

IM

3~

多機能接點輸出端子

250Vac/5A (N.O.)
250Vac/3A (N.C.)

250V ac/2A (N .O.)
Estimate at COS (0.4)

250Vac/1.2A (N.C.)
Estimate a t COS (0.4)

30Vdc/5A (N.O.)
30V dc/3A (N.C.)

多機能輸出頻率端子

DFM

30V/30mA 100kHz

DCM

5K

主回路端子

控制回路端子

隔離線

power removal s a fety function fo r
EN954-1 and IEC/EN61508

數位信號共同端子

+10V/20mA

3

0~10V/0~20mA

2

1

4~20mA/0~10V

-10~+10V

類比信號共同端子

-10V/20mA

Modbus RS-485

Pin 1~2, 7, 8:
Pin 3, 6:GND
Pin 4:SG­Pin 5:SG+

保留

SG+
SG

－

S1

SCM

+10V

AVI
ACI
AUI

ACM

-10V

81

81

Option Slot 1

Option Slot 2

Option Slot 3

多機能輸出頻率端子

MO1

48V/50mA

多機能輸出頻率端子

MO2

48V/50mA

光偶合輸出共同端子

MCM

通訊擴充卡

PG

擴充卡

I/O&RELAY

擴充卡

4-2

接线方式

適用框號D

提供三相電源輸入

無熔絲斷路器&保險絲

R(L1)

NFB

S(L2)

T(L3)

NOTE

建議客戶在控制
端子 加裝

RB-RC

異常或電源瞬間
斷路保護線路。

此保護線路利用變頻器多功能輸出
端子 當變頻器發生異常時接點導通

,,

將電源斷開 以保護電源系統

,

OFF

SA

MC

ON

MC

出廠設定值:
NPN (SINK) Mode

請參考圖一 及 接線圖 NPN PNP

正轉 停止/
反轉 停止/
多段速指令 1
多段速指令 2
多段速指令 3

出廠設定值

多段速指令 4

NA/
NA/
NA/
NA/

NOTE

數位信號共同端子

MI8 100kHZ可脈波輸入

請勿直接輸入主迴路電壓至外部端子

R(L1)
S(L2)
T(L3)

RB1
RC1

+24V
COM

FWD
REV
MI1
MI2
MI3
MI4

MI5
MI6
MI7
MI8
DCM

+1/DC+

-/DC­U(T1)

V(T2)

W(T3)

RA1

RB1

RC1
RA2

RB2

RC2

馬達

IM
3~

多機能接點輸出端子

250Vac/5A (N.O.)
250Vac/3A (N.C.)

250Vac/2A (N.O.)
Estimate at COS (0.4)

250Vac/1.2A (N.C.)
Estimate at COS (0.4)

30Vdc/5A (N.O.)
30Vdc/3A (N.C.)

多機能輸出頻率端子

DFM

30V/ 30m A 100kHz

DCM

主回路端子

控制回路端子

隔離線

power removal safety function for
EN954-1 and IEC/EN61508

數位信號共同端子

+10V/20mA

3

5K

0~10V/0~20mA

2

1

4~20mA/0~10V

-10~+10V

類比信號共同端子

-10V/20mA

Modbus RS-485

Pin 1~2, 7, 8:
Pin 3, 6:GND
Pin 4:SG ­Pin 5:SG +

保留

SG+
SG

－

S1

SCM

+10V

AVI
ACI
AUI

ACM

-10V

81

81

AFM1

ACM

AFM2

Option Slot 1

Option Slot 2

Option Slot 3

多機能輸出頻率端子

MO1

48V/50mA

多機能輸出頻率端子

MO2

48V/50mA

光偶合輸出共同端子

MCM

多機能類比輸出端子

0~10VDC/-10~+10V

類比信號共同端子

多機能類比輸出端子

0~10VDC/ 4-20mA

通訊擴充卡

PG 擴充卡

I/O&RELAY 擴充卡

4-3

图一
SINK（NPN）/SOURCE（PNP）模式切换端子说明

1

Sink

模式

由內部提供電源

(+24Vdc)

MI1

MI2

~

MI8

+24V
COM

DCM

3

Sink

模式

客戶由外部接電源提供端子使用

MI1

MI2

~

MI8

+24V

COM

DCM

外接 電源

+24V

內部電路

內部電路

2

Source

由內部提供電源

模式

(+24Vdc)

MI1

MI2

~

MI8

DCM

COM

+24V

4

Source

模式

客戶由外部接電源提供端子使用

MI1

MI2

~

MI8

+24V
COM
DCM

外接 電源

+24V

內部電路

內部電路

4-4

主回路端子图一

主回路端子

05 主回路端子

適用框號

提供三相電源輸入

B~C

保險絲或無熔絲開關

R(L1)
S(L2)
T(L3)

適用框號

提供三相電源輸入

B~C

保險絲或無熔絲開關

R(L1)
S(L2)
T(L3)

-

+2

R(L1)
S(L2)
T(L3)

-

+2

R(L1)
S(L2)
T(L3)

Jumper

+1

直流電抗器 選購

()

+1

制動電阻 選購

()

B2

U(T1)

V(T2)

W(T3)

制動電阻 選購

B2

U(T1)

V(T2)

W(T3)

馬達

IM

3~

()

馬達

IM

3~

主回路端子图二

適用框號

提供三相電源輸入

R(L1)
S(L2)
T(L3)

D0~D

+1/DC+

保險絲或無熔絲開關

R(L1)
S(L2)
T(L3)

端子记号 内容说明

R/L1, S/L2, T/L3

U/T1, V/T2, W/T3

+1, +2

商用电源输入端 (3相)
交流马达驱动器输出，连接3相感应马达
框号B~C适用
功率改善DC电抗器接续端，安装时请将短路片拆除
煞车制动模块连接端子（VFDB系列）

-/DC-

U(T1)

V(T2)

W(T3)

馬達

IM

3~

+1/DC+, -/DC-

B1, B2

(460V系列：≦37kW机种已内建煞车模块)

直流共母线使用
煞车电阻连接端子，请依选用表选购
接地端子，请依电工法规460V系列用特种接地

5-1

主回路电源输入端子部分：

1

; 三相电源机种请勿连接于单相电源。输入电源 R/L1、S/L2、T/L3 并无顺序分别，可

任意连接使用。

; 三相交流输入电源与主回路端子(R/L1、S/L2、T/L3)之间的联机一定要接一个无熔丝

开关。最好能另串接一电磁接触器 (MC) 以在交流马达驱动器保护功能动作时可同时
切断电源。（电磁接触器的两端需加装R-C 突波吸收器）。

; 主回路端子的螺丝请确实锁紧，以防止因震动松脱产生火花。
; 确定电源电压及可供应之最大电流。请参考规格表。
; 交流马达驱动器若有加装漏电断路器以作为漏电故障保护时，为防止漏电断路器误动

作，请选择感度电流在200mA以上，动作时间为0.1秒以上者。

; 电源配线请使用隔离线或线管，并将隔离层或线管两端接地。
; 不要采用主回路电源ON/OFF方法控制交流马达驱动器的运转和停止。应使用控制回

路端子FWD，REV或是键盘面板上的RUN和STOP键控制交流马达驱动器的运转和停
止。如一定要用主电源ON/OFF方法控制交流马达驱动器的运转，则每小时约只能进

行一次。

主回路输出端子部分：

; 若交流马达驱动器输出侧端子U/T1、V/T2、W/T3 有必要加装噪声滤波器时，必需使

用电感式L-滤波器，不可加装进相电容器或L-C、R-C式滤波器。

; 交流马达驱动器输出侧不能连接进相电容器和突波吸收器。
; 请使用强化绝缘的马达，以避免马达漏电。
; 记录马达线路上配线端子在75

℃

下额定数据与配线扭力。此信息提供配线端子的正确

配线方式(适用于马达缐路上与非马达线路上之端子)。

直流电抗器连接端子、外部制动电阻连接端子与直流测电路端子

; 这是功率因子改善用直流电抗器的连接端子。出厂时，其上连接有短路导体。连接直

流电抗器时，先取出此短路导体。

直流電抗器 (選購)

+

+2

; 如应用于频繁减速煞车或须较短的减速时间的场所（高频度运转和重力负载运转等），

驱动器的制动能力不足时或为了提高制动力矩等，则必要外接制动电阻。

制動電阻 選購

()

BR

VFDB

煞車電阻 選購品

制動模組 選購品

()

()

B2

-

; 外部制动电阻连接于驱动器的(B1、B2)上。
; 对内部没有制动电阻器的驱动回路的机种。有时为了提高制动能力，请使用外部制动

单元和制动电阻（两者均为选配）。

5-2

主回路端子

; 驱动器端子+1, +2、-不使用时，应保持其原来开路状态。
; 绝对不能将[+1, -]、[+2, -]、[+1/DC+, -/DC-]短路或直接连接制动电阻于其上，将损坏

驱动器。

5-3

主回路端子规格

框号 B

主回路端子：

R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, , B1, B2, +1, +2,-

机种 最大线径 最小线径 扭力(±10%)

VFD110CT43F21A3;

VFD150CT 43F21A 3; 6 A WG (13.3mm2)

4 A WG

(21.2mm

VFD185CT43F21A3;

8 AWG (8.4mm

2

)

4 A WG (21.2mm

2

)

2

)

M5

35kg-cm

(30.4 lb-in.)

(3.434Nm)

UL installations must use 600V, 75℃ or 90℃ wire. Use copper wire
only.

NOTE

端子 DC+[+2 & +1]：扭力 45 kg-cm [39.0 lb-in.] (4.415Nm) (±10%)
下列右图为使用符合 UL 认证的绝缘热缩套管(可耐 600V, YDPU2)的规格。

框号 C

主回路端子：

R/L1, S/L2, T/L3, U/T1, V/T2, W/T3,

机种 最大线径 最小线径 扭力(±10%)
VFD220CT 43F21A 3; 4 A WG (21.2mm2)
VFD300CT 43F21A 3; 2 A WG (33.6mm2)
VFD370CT43F21A7;

UL installations must use 600V, 75℃ or 90℃ wire. Use copper wire
only.

NOTE

端子 DC+[+2 & +1]：扭力 90 kg-cm [78.2 lb-in.] (8.83Nm) (±10%)
下列右图为使用符合 UL 认证的绝缘热缩套管(可耐 600V, YDPU2)的规格。

1/0 A WG

(53.5mm2)

, B1, B2, +1, +2,-

1/0 A WG (53.5mm2)

M8

80kg-cm

(69.4 lb-in.)

(7.85Nm)

5-4

主回路端子

框号 D

主回路端子：

R/L1, S/L2, T/L3, U/T1, V/T2, W/T3, , +1/DC+, -/DC-

机种 最大线径 最小线径 扭力(±10%)

VFD450CT 43F00A 3; 2/0 A WG (67.4mm2)
VFD550CT 43F00A 4; 3/0 A WG (85mm2)
VFD750CT43F00A6; 250MCM (127mm2)
VFD900CT43F00A8;

UL installations must use 600V, 75℃ or 90℃ wire. Use copper wire only.
※ VFD900CT43F00A8 installations must use 90 ℃ wire.

下列右图为使用符合 UL 认证的绝缘热缩套管(可耐 600V, YDPU2)的规格。

300MCM

(152mm

2

)

300MCM (152mm

2

)

M8

200kg-cm

(173 lb-in.)

(19.62Nm)

5-5

06 控制回路端子

在使用多功能输入/输出端子前，需要先将外盖拆卸后，才能进行配线装置。

下列各框号图示仅作说明之用途，如有差异，请以实际拿到的机种实体为主。

拆卸配线外盖

框号 B
螺丝扭力: 12~15Kg-cm [10.4~13lb-in.]
松开螺丝后，压两侧卡勾旋转取出

框号 C
螺丝扭力: 12~15Kg-cm [10.4~13lb-in.]
松开螺丝后，压两侧卡勾旋转取出

控制回路端子

框号 D

(1) 螺丝扭力: 10~12Kg-cm [8.7~10.4lb-in.] (2) 松开螺丝后，压两侧卡勾旋转取出

6-1

AFM1

A

AFM1

0-10V

-10-10V

-10V AUIAFM2

AFM2

AVI

0-10V

0-20mA

ACI+10V

ACM

MO1

0-20mA Open

ACI

MCM MI7

DFM

0-10V

MI1+24V

COM

MI 4

REV MI2

DCM

485

120

FWD

AVI

MO2

S1

0-10V

0-20mA

SCM

MI3

MI5

RA2RC2 RB2 RB1RC1 RA1

B

MI8MI6

SG-SG+

脫拔式配線板

控制端子规格

线径：26~16AWG（0.1281-1.318mm2）；
扭力：(A) 5kg-cm [4.31Ib-in.] (0.49Nm) (如上图所示)
(B) 8kg-cm [6.94Ib-in.] (0.78Nm) (如上图所示)

配线注意事项：

 将其配线放置好配线孔中，用使用一字起子锁紧配线，注意配线端要预留 5mm 为最佳配线置

到配线孔中。注意使用无端子座之配线并将配线整齐的放置在配线孔中。

 一字起子规格：头部为 3.5mm，厚度为 0.6mm)
 出厂时，S1-SCM 为短路（如上图所示）；+24V-COM 短路为 SINK 模式(NPN)，详细内容可参

考 04 接线方式之图四说明。

端子 功能说明 出厂设定(NPN 模式)

+24V

COM

FWD

REV

MI1

~

MI8

数字控制信号的共同端(Source)
数字控制信号的共同端(Sink) 多功能输入端子的共同端子

正转运转-停止指令

反转运转-停止指令

多功能输入选择一~八

+24V±5% 200mA

端子FWD-DCM间：导通(ON)；正转运转：断路(OFF)，
减速停止
端子REV-DCM间：导通(ON)；反转运转：断路(OFF)，减
速停止

端子MI1~MI8的功能选择可参考参数02-01~02-08多功能
输入选择

导通时(ON) 时，动作电流为6.5mA ≧ 11V d c ；断路时

(OFF)，容许漏电流为10μA ≦11V dc

DFM

DCM

数字频率信号输出

数字频率信号的共同端

DFM

DCM

以脉冲电压作为输出监视信号; Duty-cycle: 50%
负载阻抗最小: 1kΩ/100pf
最大耐流: 30mA
最大电压: 30Vdc

交流马达驱动器以晶体管开集极方式输出各种监视讯号。

MO1

MO2

MCM

多功能输出端子一 (光耦合)

多功能输出端子二 (光耦合)

多功能输出端子共同端(光耦合)

RA1

多功能输出接点1(Relay常开a)

RB1

多功能输出接点1(Relay常闭b)

RC1

多功能输出接点共同端(Relay)

如运转中，频率到达，过载指示等等信号。

MO1

MO2

MCM

Max 48Vdc 50mA
电阻式负载

5A(N.O.)/3A(N.C.) 250VAC
5A(N.O.)/3A(N.C.) 30VDC

电感性负载 (COS 0.4)

6-2

控制回路端子

ACMA

A

A

ACMA

RA2

RB2

RC2

+10V

-10V

AVI

ACI

AUI

多功能输出接点2(Relay常开a)

2.0A(N.O.)/1.2A(N.C.) 250VAC

2.0A(N.O.)/1.2A(N.C.) 30VDC

多功能输出接点2(Relay常闭b)
多功能输出接点共同端(Relay)
速度设定用电源

输出各种监视讯号，如运转中、频率到达、过载指示等信
号。

模拟频率设定用电源+10Vdc 20mA

速度设定用电源 模拟频率设定用电源-10Vdc 20mA

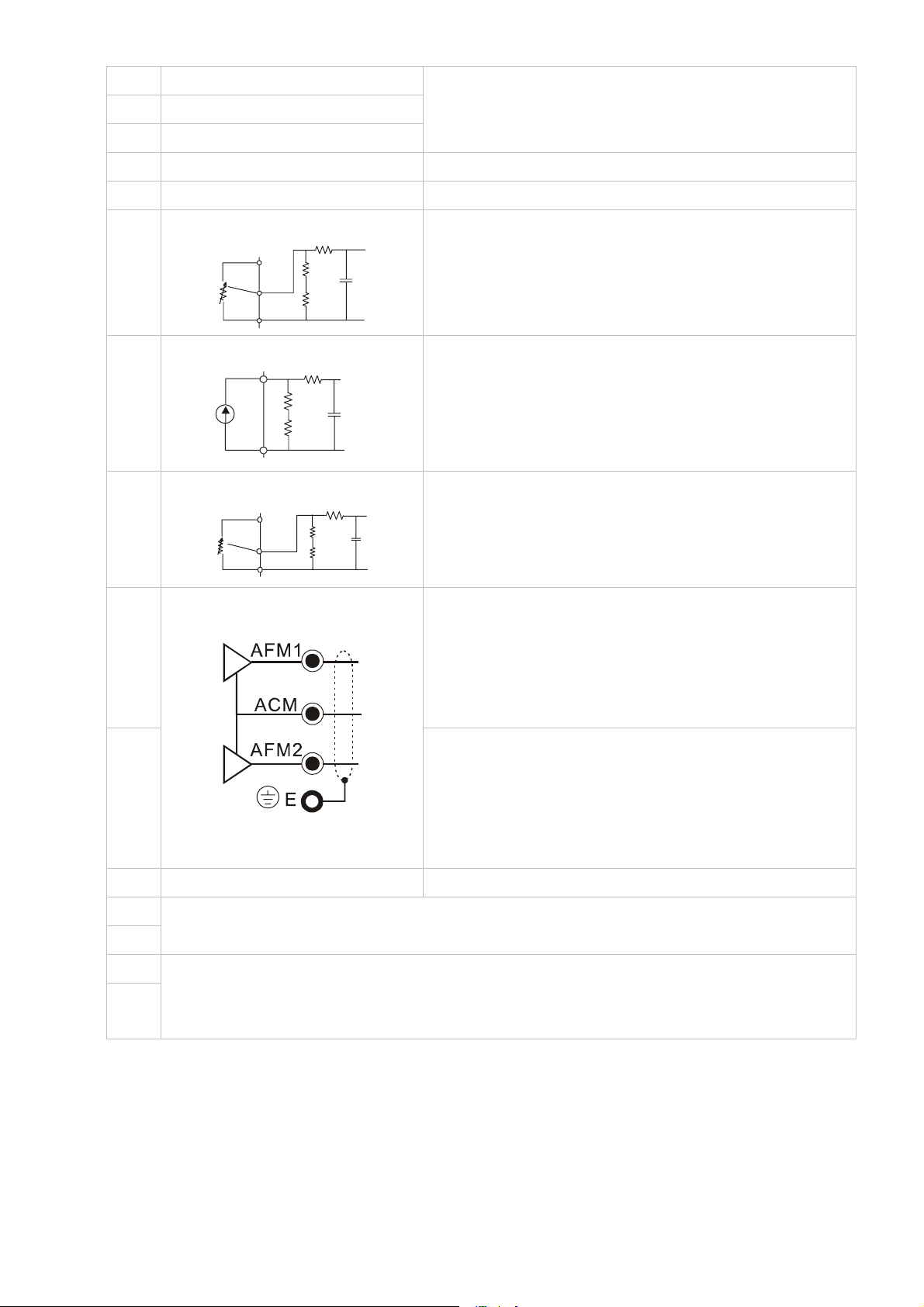

模拟电压频率指令

+10V

VI

線路

內部線路

阻抗：20kΩ
范围：4~20mA/0~10V=0~最大输出频率(Pr.01-00)

切

换插槽：AVI Switch 出厂设定为0~10V

AVI

模拟电流频率指令

CI

ACI

線路

阻抗：250Ω
范围：4 ~ 20mA/0~10V=0~最大输出频率(Pr.01-00)
切换插槽：ACI Switch 出厂设定为4~20mA

CM

內部線路

模拟电压频率指令

AUI

+10~-10V

UI

線路

阻抗：20kΩ
范围：-10~+10VDC=0~最大输出频率(Pr.01-00)

AFM1

AFM2

ACM

S1

SCM

SG+

SG-

內部線路

阻抗：100kΩ（电压输出）
输出电流：2mA max
分辨率：0~10V对应最大操作频率
范围：0~10V→-10~+10V
切换插槽：AFM Switch 出厂设定为0~10V
阻抗：100Ω（电流输出）
输出电流：20mA max
分辨率：0~10V对应最大操作频率
范围：0~10V→4~20mA

切换插槽：AFM Switch 出厂设定为0~10V
模拟控制信号共同端 模拟信号共同端子
出厂时为短路状态。

Power removal safety function for EN954-1 and IEC/EN61508

Modbus RS-485
PIN 1,2,7,8 :保留 PIN 3, 6: GND

PIN 4: SG- PIN 5: SG+

* 模拟控制讯号线规格：18 AWG (0.75 mm2)，遮避隔离绞线

模拟输入端子（A VI, ACI, AUI, ACM）

; 连接微弱的模拟信号，特别容易受外部噪声干扰影响，所以配线尽可能短（小于 20m），并应使用

屏蔽线。此外屏蔽线的外围网线基本上应接地，但若诱导噪声大时，连接到 ACM 端子的效果会较
好。

; 如此在电路中使用接点，则应使用能处理弱信号的双叉接点。另外端子 ACM 不要使用接点控制。
; 连接外部的模拟信号输出器时，有时会由于模拟信号输出器或由于交流马达驱动器产生的干扰引起

误动作，发生这种情况时，可在外部模拟输出器侧连接电容器和铁氧体磁蕊，如下图所示：

6-3

同相穿過繞 或 圈以上

A

33

C

VI/ACI/AUI

ACM

鐵氧體磁環

接点输入端子(FWD, REV, MI1~MI8, COM)

; 接点输入控制时，为防止发生接触不良，应使用对弱信号接触可靠性高的接点。

晶体管输出端子(MO1, MO2, MCM)

; 应正确连接外部电源的极性。
; 连接控制继电器时，在激磁线圈两端应并联突波吸收器，请注意连接极性的正确性。

拆卸控制端子台

1. 用螺丝起子分别将螺丝松开拿离开控制板。螺丝扭力: 8~10Kg-cm [6.9~8.7lb-in.] (如下图所示)

2. 如下图所示，螺丝脱离后，以平移方式拉开控制板，拉离约 6~8 公分距离后才可以垂直拉起控制。

6-4

配件选购

07 配件选购

下列各项配件皆为选购品，使用者可自行依照需要选购或询问各地经销商选择适合的配件规格及型号，可
大幅提升驱动器使用效能。

配件的选购品

¾ 制动电阻

¾ 无熔丝开关

¾ 保险丝

¾ AC 电抗器

¾ 零相电抗器

¾ DC 电抗器

¾ EMI 滤波器

¾ 数字操作器

¾ 面板嵌入式安装 Panel Mounting

¾ 风扇安装 Fan Kit

¾ USB/RS485 通讯转换模块 IFD6530

7-1

制动电阻选用一览表

460V

适用电机 ＊1 125%制动转矩 10%ED ＊2 最大制动转矩限制

HP kW

制动转矩

(kg-m)

制动单元

VFDB＊4
15 11 7.5 - BR1K5W043*1 1500W43Ω 17.6 42.2 18 13.7
20 15 10.2 - BR1K0W016*2 2 串联 2000W32Ω 24 26.2 29 22.0
25 18.5 12.2 - BR1K0W016*2 2 串联 2000W32Ω 24 23.0 33 25.1
30 22 14.9 - BR1K5W013*2 2 串联 3000W26Ω 29 23.0 33 25.1
40 30 20.3 - BR1K0W016*4 2 并联 2 串联 4000W16Ω 47.5 14.1 54 41.0
50 37 25.1 4045*1 BR1K2W015*4 2 并联 2 串联 4800W15Ω 50 12.7 60 45.6
60 45 30.5 4045*1 BR1K5W013*4 2 并联 2 串联 6000W13Ω 59 12.7 60 45.6
75 55

100 75

37.2 4030*2

50.8 4045*2

125 90 60.9 4045*2 BR1K5W013*8 2 并联 2 串联 12000W6.5Ω 117 6.3 120 91.2

＊1 125%制动转矩计算基于: (kw)*125%*0.8, 其中 0.8 为马达效率。

由于电阻消耗功率限制, 10%ED 的最长工作时间为 10sec(on: 10sec/ off: 90sec)。

2

＊

工作时间与 ED vs. 剎车电流之关系, 请参考煞车性能曲线图。

3

＊

400W 以下之电阻需锁附在机架上已供散热, 且表面温度需低于 250℃。1000W 以上之电阻,表面温度需低于 350℃。

4

＊

制动电阻使用方式说明：请参考 VFDB 制动单元手册。

NOTE

1. 请选择本公司所制定的电阻值瓦特数及煞车使用率(ED%)。
煞车使用率 ED%的定义

100%

每一台制动单元对应之

制动电阻型号＊3

每台驱动器等效

煞车电阻规格

总煞车

电流(A)

最小电

阻限制(Ω)

最高总煞车

电流限制(A)

最大峰

值功率(kW)

BR1K0W5P1*4 4 串联 8000W10.2Ω 76 9.5 80 60.8
BR1K2W015*8 2 并联 2 串联 9600W7.5Ω 100 6.3 120 91.2

使用率 ％＝ （％）

ED T1/T0x100

制動時間

週期時間

T1

T0

說明：制定煞車使用率 ，主要是為了能讓制動單元

及煞車電阻有充分的時間來散除因制動而產生的
熱量。當煞車電阻發熱時，電阻值將會隨溫度的
上昇而變高，制動轉矩亦隨之減少。

ED%

在有安装煞车电阻的应用中为了安全的考虑，在变频器与煞车电阻之间或制动单元与煞车电阻之间加装一积热电驿
（O.L）；并与交流马达驱动器前端的电磁接触器（MC）作一连锁的异常保护。加装积热电驿的主要目的是为了保护
煞车电阻不因煞车频繁过热而烧毁，或是因输入电源电压异常过高导致制动单元连续导通烧毁煞车电阻。此时只有将
交流马达驱动器的电源关闭才可避免煞车电阻烧毁。

NFB

R/L1

S/L2

T/L3

O.L.

積熱電驛
或溫度開關
跳脫接點

當交流馬達驅動器有加裝直流電抗器（ 時，其煞車模組之電源輸入迴路
＋（ ）端的配線方法，可參考交流馬達驅動器手冊。
請勿將電源輸入迴路 （ ）端，接至電力系統之中性點。

突波吸收器

P

MC

SA

MC

-N

R/L1

S/L2

T/L3

VFD

U/T1

V/T2

W/T3

+(P)

- (N)

E.F

DCM

DC Reactor)

MOTOR

+(P)

- (N)

制動單元

RA

VFDBXXXX

RC

IM

B1

B2

積熱電驛

O.L.

BR

煞車電阻

溫度開關

2. 若使用非本公司所提供的煞车电阻及制动模块而导致驱动器或其它设备损坏，本公司则不负担保固期的责任。

3. 煞车电阻的安装务必考虑周围环境的安全性、易燃性。若要使用最小电阻值时，瓦特数的计算请与代理商洽谈。

4. 使用 2 台以上制动单元时，需注意并联制动单元后的等效电阻值，不能低于每台驱动器等效最小电阻值。使用制动单元

时，请详读并依循制动单元使用手册内说明配线。

5. 此一览表为一般应用场合的建议值。若为频繁煞车应用场合，建议使用者将瓦特数放大 2~3 倍。

6. 积热电驿选用:

积热电驿选用须基于其过载能力，CT2000 标准的制动能力为 10%ED(Tripping time=10s)，故如下图所示的积热电驿,
其可承受 260%的过载 10s(Hot starting)，以 460V110kw 为例，其煞车电流为 126A，故可选用额定 50A 的积热电驿。
由于积热电驿的能力不同，故选用时请参考制造商所提供之性能表。

7-2

T

n

g tim

e

rippi

60

40

30

20

10

Second

8
6

4
3

2

1

0.8

0.6

0.4

0.3

0.8 1

1.5

2

4

3

Multiple of current setting

5

6 8 10 1579

xln (A)

配件选购

7-3

无熔丝开关

依照 UL 认证：Per UL 508, paragraph 45.8.4, part a,
无熔丝开关的电流额定必须介于 2~4 倍的交流马达驱动器额定输入电流

三相 460V

机种 建议电流(A)

VFD110CT43F21A3;
VFD150CT43F21A3;
VFD185CT43F21A3;
VFD220CT43F21A3;
VFD300CT43F21A3;
VFD370CT43F21A7;
VFD450CT43F00A3;
VFD550CT43F00A4;
VFD750CT43F00A6;
VFD900CT43F00A8;

50
60

75
100
125
150
175
250
300
300

7-4

配件选购

保险丝规格一览表（小于下表的保险丝规格是被允许的）

; 输入短路保护适用 UL 认证保险丝。"在美国地区，分支电路须符合美国国家电工法规(NEC)以及其当地区域指令

"。请选用 UL 认证之保险丝以符合当地规定

; "在加拿大地区，分支电路须符合加拿大国家电工法规及其当地区域指令"。请选用 UL 认证之保险丝以符合当地

规定

460V 机种

VFD110CT43F21A3;
VFD150CT43F21A3;
VFD185CT43F21A3;
VFD220CT43F21A3;
VFD300CT43F21A3;
VFD370CT43F21A7;
VFD450CT43F00A3;
VFD550CT43F00A4;
VFD750CT43F00A6;
VFD900CT43F00A8;

输入电流 I (A)

重载 轻载

17 22.5 50 JJS-50
23 30 125 JJS-125
30 36 75 JJS-75
36 45 100 JJS-100
43 56 200 JJS-200
57 72 150 JJS-150
69 91 175 JJS-175

86 110 250 JJS-250
105 144 300 JJS-300
143 180 300 JJS-300

Line Fuse

I (A) Bussmann P/N

7-5

AC 电抗器

460V, 50/60Hz, 三相

kW HP

11 15 25 37.5 1.2 2
15 20 35 52.5 0.8 1.2

18.5 25 45 67.5 0.7 1.2
22 30 45 67.5 0.7 1.2
30 40 80 120 0.4 0.7
37 50 80 120 0.4 0.7
45 60 100 150 0.3 0.45
55 75 130 195 0.2 0.3
75 100 160 240 0.15 0.23
90 125 200 300 0.110 0.185

电抗器额定电流 最大连续电流

电感（mH）3~5%阻抗

3%阻抗 5%阻抗

7-6

零相电抗器

RF220X00A UNIT: mm(inch)

Cable

type

(Note)

Single-

core

Three-

core

NOTE

Recommended

Wire Size (mm

AWG mm2

≤10 ≤5.3 ≤5.5 1

≤2 ≤33.6 ≤38 4

≤12 ≤3.3 ≤3.5 1

≤1 ≤42.4 ≤50 4

600V 绝缘电力线。

1. 上述表格仅供参考，选用时请用合适之缆线种类

及直径大小；亦即缆线必须适于穿过零相电抗器
的中心。

2. 配线时，请勿穿过地线，只需穿过马逹线或电源

线。

3. 当使用长的马逹输出线时，可能需使用零相电抗

器以减低辐射。

2

)

Nominal

(mm2)

Qty.

Wiring

Method

图 A
图 B
图 A

图 B

图 A

每一条线在穿过零相电抗器处需绕四次。此电抗器需尽可

能的靠近驱动器端。

Zero Phase Reactor

U/T1

R/L1

電
源

S/L2
T/L3

V/T2

W/T3

图 B
请将线直接穿过并排的四个零相电抗器。

Zero Phase Reactor

R/L1
S/L2
T/L3

U/T1
V/T2
W/T3

電
源

配件选购

馬達

馬達

7-7

DC 电抗器

460V DC Choke

输入电压 kW HP DC Amps 电感（mH）

460Vac

50/60Hz

3-Phase

11 15 38 1.62
15 20 52 1.2

18.5 25 60 1.05
22 30 70 0.89
30 40 93 0.67
37 50 110 0.56

7-8

EMI 滤波器

驱动器 适用滤波器型号 参考网址

VFD110CT43F21A3;

VFD150CT43F21A3;

VFD185CT43F21A3;
VFD220CT43F21A3;
VFD300CT43F21A3;
VFD370CT43F21A7;
VFD450CT43F00A3;
VFD550CT43F00A4;
VFD750CT43F00A6;

配件选购

KMF350

KMF370

MIF3150

http://www.dem-uk.com/roxburgh/products/emc_emi_industrial_filters/

KMF350 Three Phase Industrial Mains Filters - General Purpose 50 Amps

http://www.dem-uk.com/roxburgh/products/emc_emi_industrial_filters/

KMF370 Three Phase Industrial Mains Filters - General Purpose 70 Amps

http://www.dem-uk.com/roxburgh/products/emc_emi_industrial_filters/

MIF3150 Three Phase Industrial Multi Stage Drive Filters - Very High

Performance 150 Amps

MIF3400B

VFD900CT43F00A8;

http://www.dem-uk.com/roxburgh/products/emc_emi_industrial_filters/

MIF3400B Three Phase Industrial Multi Stage Drive Filters - Very High

Performance 400 Amps

EMI 滤波器安装注意事项

前言
所有的电子设备（包含驱动器）在正常运转时，都会产生一些高频或低频的噪声，并经由传导或辐射的方
式干扰外围设备。如果可以搭配适当的 EMI Filter 及正确的安装方式，将可以使干扰降至最低。建议搭配台
达 EMI Filter，以便发挥最大的抑制驱动器干扰效果。
在驱动器及 EMI FILTER 安装时，都能按照使用手册的内容安装及配线的前提下，我们可以确信它能符合
以下规范：

1. EN61000-6-4

2. EN61800-3: 1996

3. EN55011（1991） Class A Group 1

安装注意事项
为了确保 EMI Filter 能发挥最大的抑制驱动器干扰效果，除了驱动器需能按照使用手册的内容安装及配线之
外，还需注意以下几点：
; EMI FILTER 及驱动器都必须要安装在同一块金属板上。EMI FILTER 及驱动器安装时尽量将驱动器安

装在 FILTER 之上。

; 配线尽可能的缩短。金属板要有良好的接地。EMI FILTER 及驱动器的金属外壳或接地必须很确实的固

定在金属板上，而且两者间的接触面积要尽可能的大。

选用马达线及安装注意事项
马达线的选用及安装正确与否，关系着 EMI Filter 能否发挥最大的抑制驱动器干扰效果。请注意以下几点：
; 使用有隔离铜网的电缆线（如有双层隔离层者更佳）。在马达线两端的隔离铜网必须以最短距离及最大

接触面积去接地。

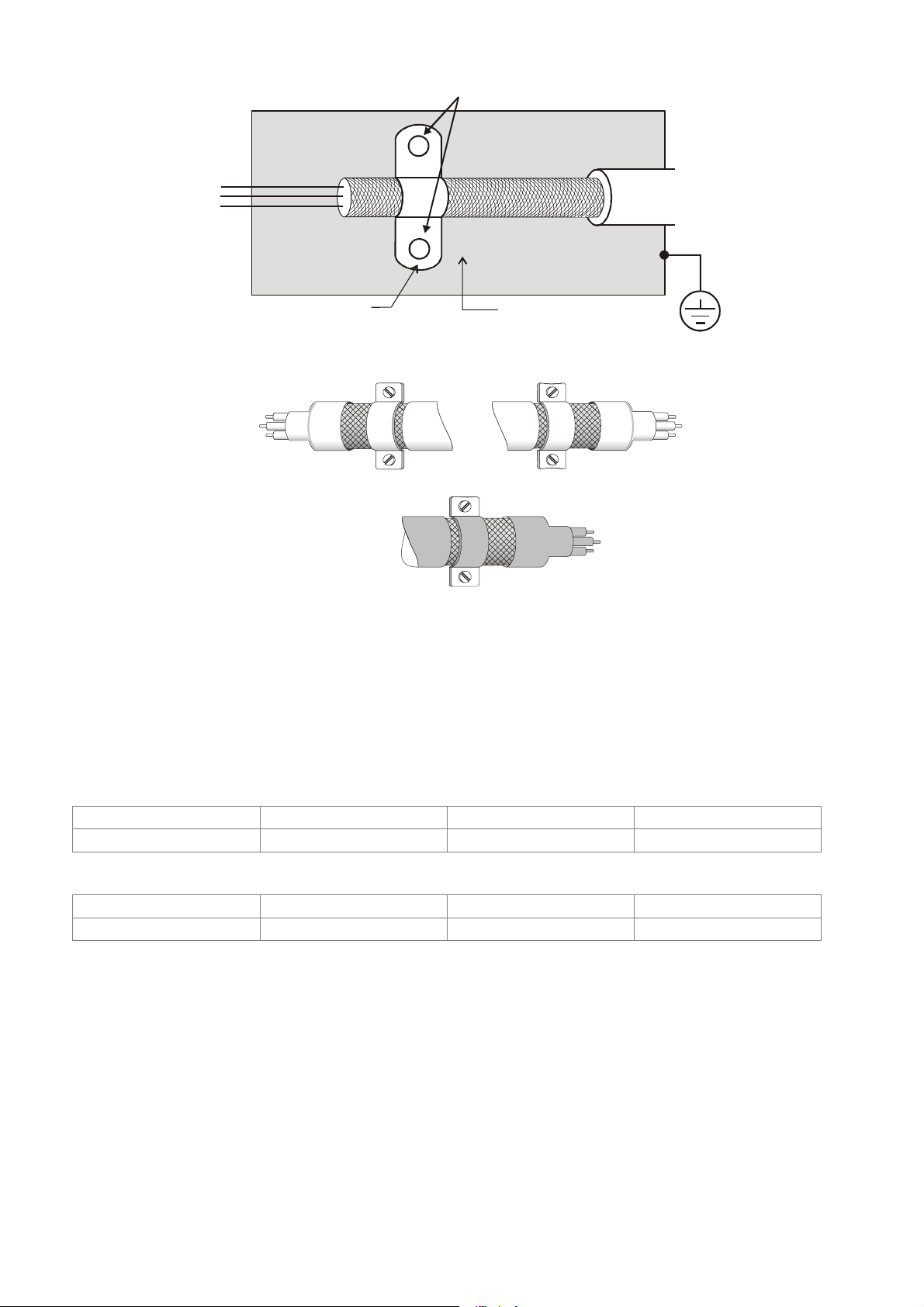

; U型金属配管支架与金属板固定处需将保护漆移除，确保接触良好，请见图 1 所示。
; 马达线的隔离铜网与金属板的连接方式需正确，应将马达线两端的隔离铜网使用 U 型金属配管支架与

金属板固定，正确连接方式请见图 2 正确的连接方式。

7-9

支架與金屬板固定處需將保護漆移除，確保接觸良好

U

型金屬配管支架

有良好接地的金屬板

图 1

图 2

马达配线长度
当马达是由 PWM 型驱动器驱动时，马达的端子较易因驱动器组件转换而发生浪涌电压现象。若马达的线
特别的长时(尤其是 460V 系列的驱动器)，浪涌电压会降低絶缘能力。为了避免此现象发生，请依下表使用：
使用一个有加强絶缘的马达。连接一个输出电流滤波器(选购) 至驱动器的输出端子。使驱动器与马达之间
的配线长减至最短 (10 至 20 公尺或更少)
交流马达驱动器 ≧7.5HP

马达绝缘等级

输入电压 460VAC

1000V 1300V 1600V

66 ft (20m) 328 ft (100m) 1312 ft (400m)

交流马达驱动器 ≦5HP

马达绝缘等级

输入电压 460VAC

1000V 1300V 1600V

66 ft (20m) 165 ft (100m) 165 ft (400m)

若马达是由 PWM 型驱动器驱动，由驱动器零件转换所产生的浪涌电压可能会迭加于输出电压上且可能会
于马达端子起作用。尤其是配线长度过长时，浪涌电压可能降低马达的絶缘保护能力。请考虑以下的采取
措施：
; 若配线长度很长的话，在电线间的杂散电容会增加而导致漏电流的产生。它将启动过电流保护，增加

漏电流或不保证电流显示的正确性。最坏的情况则是驱动器会损坏。

; 若一台变频器连接超过一台马达，配线长度应该是所有配线至马达的长度总和。
; 驱动 460V 系列的马达，若一个积热电驿被安装于驱动器与马达间以保护马达过热，积热电驿可能故

障即使线长短于 50 公尺。于此情形下，应加一个输出电流滤波器(选购)或降低载波频率(使用参数 00-17
“载波频率”)。

7-10

配件选购

NOTE

 当一个马达保护的热 O/L 继电器被使用于驱动器与马达间时，热 O/L 继电器可能会发生故障(尤其是 460V 系列的驱动器)，

即使线长只有 165 呎(50 公尺)或以下。为了修正此情形，请于使用时加上滤波器或降低载波频率。(使用参数 00-17 “载波频

率”)

 请勿连接进相电容器或浪涌吸收器至驱动器输出端子。

7-11

数字操作器

KPC-CE01 面板介绍

:主顯示區

可顯示頻率 電流 電壓 異常等,, ,

:狀態指示燈

F

: 頻率命令

: 輸出頻率

H

: 使用者選擇顯示內容

U
ERR CANOPEN

: 使用 通訊之錯誤顯示燈

RUN CANOPEN

: 使用 通訊之運轉指示燈

: , 請參考下表 按鍵說明

按键 说明
ESC

MENU

ENTER

HAND

AUTO

FWD/REV

RUN

STOP

返回键

在各有子目录的功能中担任”回上一个目录”功能。按此键便会跳回上一页。

选单键

在任何画面下按此键，都会直接回到主选单的画面。
选单内容:

1. 详细参数

2. 参数复制

3. 按键上锁

4. PLC 功能

确认键

按此键会进入反白选项的下一层，如果已经是最后一层，就是确认执行。

; 此键要依据参数设定中 Hand 的频率来源与运转来源的设定来执行，出厂设定为 Hand 的频率来源与运转来源

的设定皆为数字操作器

; 在停止状态下按下此键会马上切换为 Hand 的频率来源与运转来源的设定，在运转状态下按下此键，变频器先

停止之后切换为 Hand 的频率来源与运转来源的设定

; 切换成功”H/A”灯号亮。
; 此键要依据参数设定中 AUTO 的频率来源与运转来源的设定来执行，出厂设定为 AUTO 的频率来源为 4-20mA

运转来源设定外部端子

; 在停止状态下按下此键会马上切换为 Auto 的频率来源与运转来源的设定，在运转状态下按下此键，变频器先

停止之后切换为 Auto 的频率来源与运转来源的设定。

; 切换成功”H/A”灯号灭。

运转的方向命令键

; F/R 为驱动器方向命令键，但不带有运转命令。F 为 FWD 正转方向，R 为 REV 反转方向。
; 依照 LED 灯号显示驱动器运转方向的状态。

运转命令键

; 此键在驱动器运转命令来源是操作器时才有效。
; 此键可使驱动器依功能设定开始运转，命令执行时的状态 LED 显示依照灯号说明。
; 停机过程中允许重复操作”RUN”键。
; 启动 Hand 模式时，必须要在参数设定中 Hand 模式运转来源是设定为数字操作器材有效。

停止命令键

; 任何状况下此键有最高优先权。
; 当接受停止命令时，无论变频器目前处于输出或停止状态，变频器均须执行”STOP”命令。
; 当出现故障讯息时按下 Stop/Reset 键可以 RESET，如果是无法 RESET 的故障讯息，可以经由 MENU 键进

入故障纪录查询最近这次故障纪录明细。

7-12

外观尺寸

配件选购

数字操作器 RJ45 延长线选购品

料号 说明

CBC-K3FT RJ45 通讯连接线 3 feet (约 0.9 公尺)

CBC-K5FT RJ45 通讯连接线 5 feet (约 1.5 公尺)

CBC-K7FT RJ45 通讯连接线 7 feet (约 2.1 公尺)

CBC-K10FT RJ45 通讯连接线 10 feet (约 3 公尺)

CBC-K16FT RJ45 通讯连接线 16 feet (约 4.9 公尺)

7-13

面板嵌入式安装 (MKC-KPPK)

型号: MKC-KPPK，客户可自行做凸盘式安装或是平盘式安装，保护等级为 IP56。

适用于数字操作器(KPC-CC01 & KPC-CE01)

凸盘安装 平盘安装

accessories*1

螺丝*4 ~M4*p 0.7 *L8mm
扭力『10-12kg-cm (8.7-10.4lb-in.)』

开孔尺寸图 单位：mm [inch] 开孔尺寸图 单位：mm [inch]

accessories*2

螺丝*4 ~M4*p 0.7 *L8mm

扭力『10-12kg-cm (8.7-10.4lb-in.)』

一般开孔尺寸

面板厚度

A 66.4 [2.614]
B 110.2 [4.339] 111.3 [4.382] 112.5 [4.429]

1.2mm 1.6mm 2.0mm

*容许误差:±0.15mm /±0.0059inch

开孔尺寸【具有防水保护等级 IP56】

面板厚度

1.2mm

1.6mm 2.0mm

A 66.4 [2.614]

B 110.8 [4.362]

*容许误差:±0.15mm /±0.0059inch

7-14

配件选购

7-15

风扇安装 Fan Kit

 各框号风扇外观

Frame B

适用机种
VFD110CT43F21A3;
VFD150CT43F21A3;
VFD185CT43F21A3;

风扇型号 『MKC-BFKB』

Frame C

适用机种
VFD220CT43F21A3;
VFD300CT43F21A3;
VFD370CT43F21A7;

Frame D

适用机种
VFD450CT43F00A3;
VFD550CT43F00A4;
VFD750CT43F00A6;
VFD900CT43F00A8;

风扇型号 『MKC-CFKB2』

风扇型号 『MKC-DFKB』

7-16

配件选购

 风扇拆卸

Frame B&C
适用机种
VFD110CT43F21A3;VFD150CT43F21A3; VFD185CT43F21A3; VFD220CT43F21A3; VFD300CT43F21A3;
VFD370CT43F21A7;

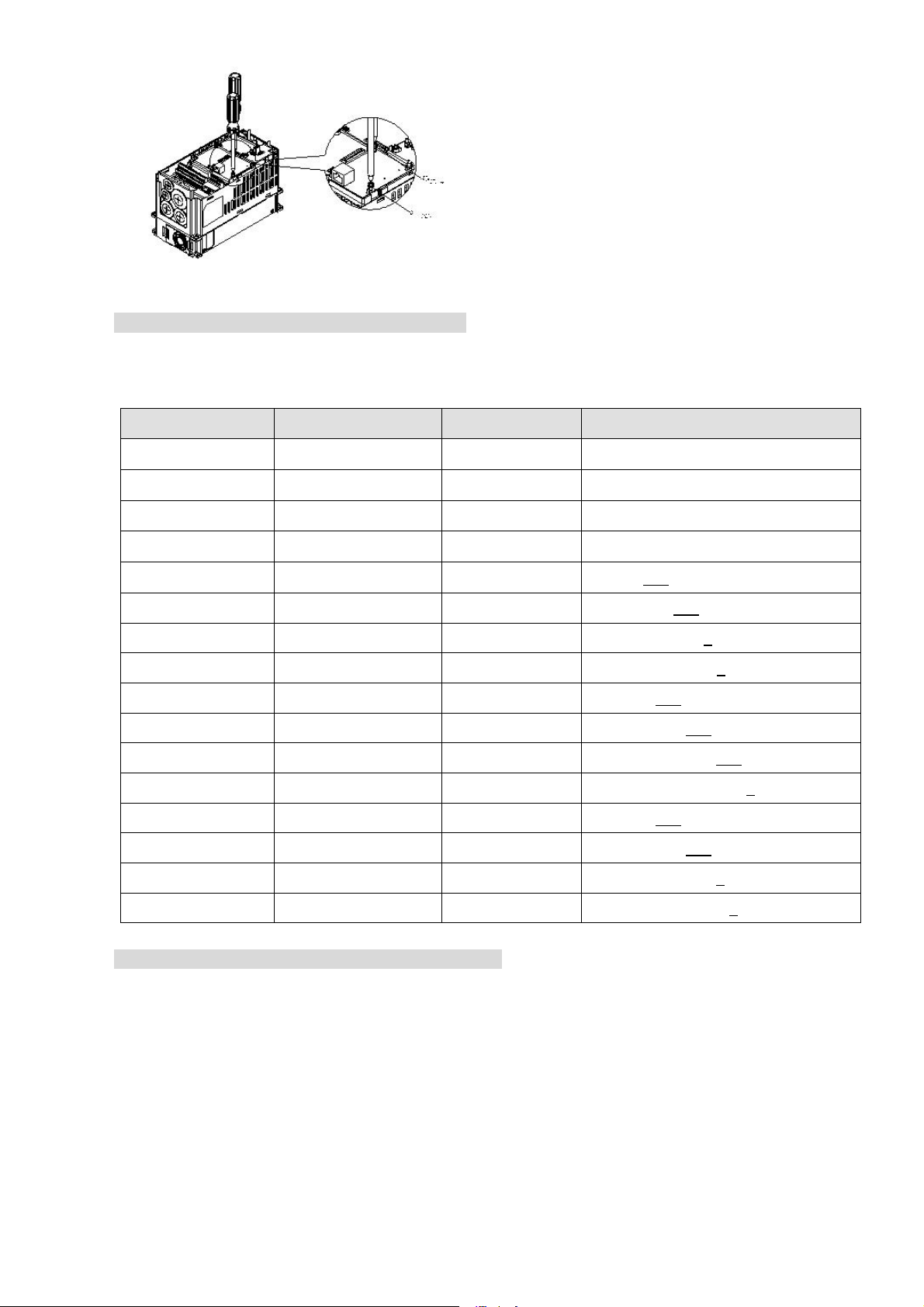

拆卸时，先将拔除风扇电源接头，再用一字起子撬开风扇盖 (如下图中局部放大图所示)

Frame D
适用机种
VFD450CT43F00A3; VFD550CT43F00A4; VFD750CT43F00A6; VFD900CT43F00A8;

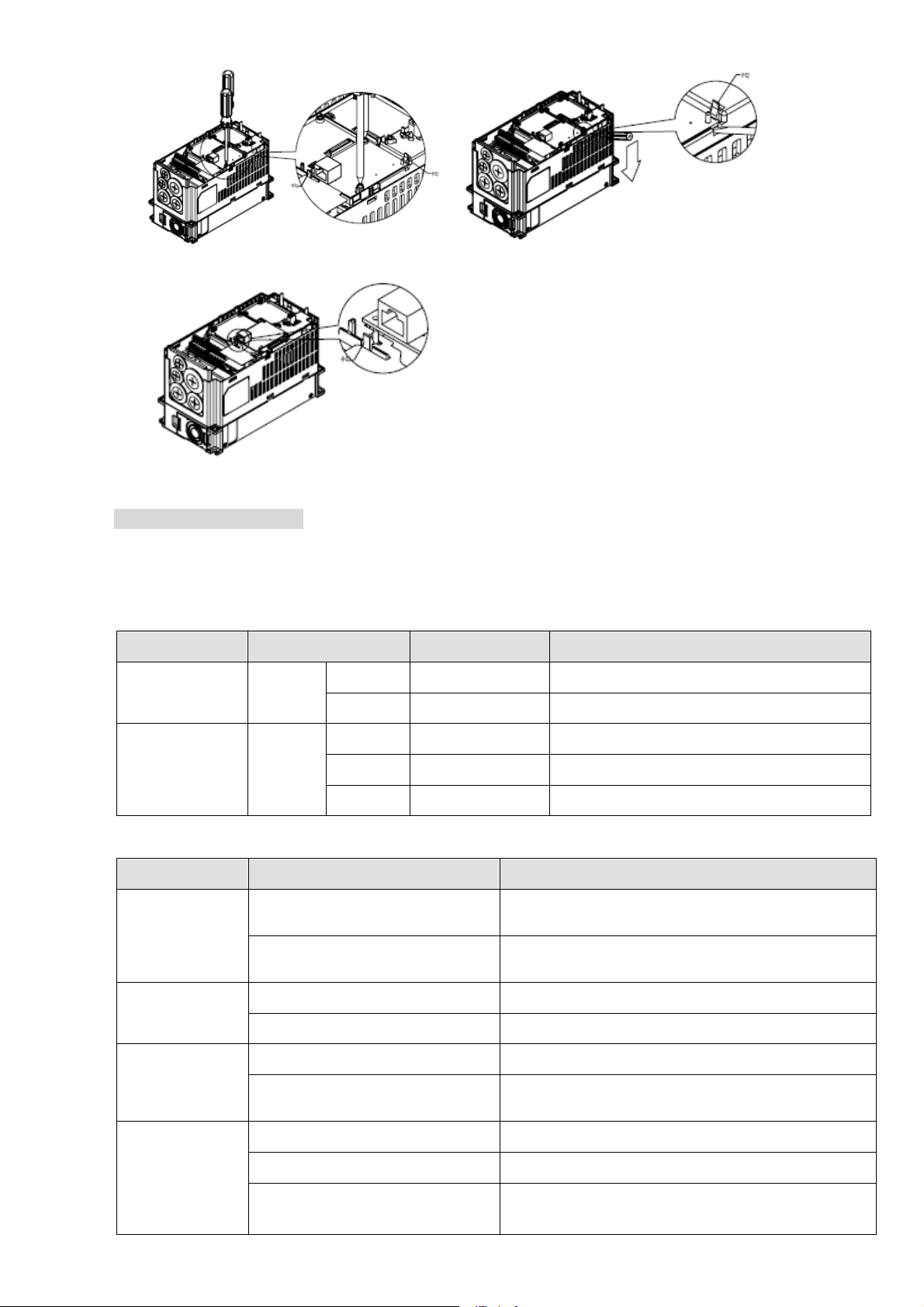

1. (如下图)松开螺丝 1、2 后，再按压两侧(如下图中箭头指示)，移除上盖。按压数字操作器上方，拆下数字操作器。
螺丝 1、2『扭力值：10~12kgf-cm (8.6~10.4in-lbf)』

1

2

2. (如下图)移除螺丝 3、4 后，再按压两侧移除上盖。螺丝 3、4『扭力值：6~8kgf-cm (5.2~6.9in-lbf)』

3

4

7-17

3. 松开螺丝 5(如下图所示)，并拆除风扇电源接头(如下图局部放大图所示)，才可以取出风扇。螺丝 5『扭力值：
10~12kgf-cm (8.6~10.4in-lbf)』

5

7-18

USB/RS-485 通讯转换模块 IFD6530

注意事项

3 请详细阅读下列说明后才使用本产品，以确保使用安全。
3 由于产品精益求精，当内容规格或驱动程序有所修正时，请洽询代理商或至台达网站

( http://www.delta.com.tw/product/em/control/cm/control_cm_main.asp )下载最新版本。

产品简介

IFD6530 RS-485/USB 转换装置，不需外接电源，不需任何设定，即可支持不同的传输速率从 75 到 115.2
kbps，并可自动切换数据流方向。通过 USB 接口有随插即用和热插拔的方便性，提供和 RS-485 装置

的沟通接口，体积小且方便使用，RS485 采用 RJ-45 网络线接口，使用者能更便利的接线。

适用机种：台达电子 IABU 全系列产品。

 产品应用及外观尺寸

配件选购

功能规格

电源需求 不需外接电源
消耗功率
隔离电压

传输速度

RS-485 端子形式
USB 接头

兼容性 符合 USB V2.0 规格
最大使用线长 RS-485 通讯端口：100 公尺

支援 RS-485 半双工

1.5W
2,500VDC
75、150、300、600、1,200、2,400、4,800、9,600、19,200、38,400、57,600、

115,200 bps
RJ-45
A type (plug)

7-19

RJ-45

⇒

PIN

1
2
3 GND 7
4 SG- 8 +9V

说明
保留
保留

PIN
5 SG+
6 GND

安装驱动程序前准备工作

请将随机所附 CD 内的 USB driver 驱动程序档（IFD6530_Drivers.exe）依下列步骤解压缩。

注：在解压缩档案前，请勿将 IFD6530 插入计算机。

STEP 1 STEP 2

说明

保留

STEP 3 STEP 4

STEP 5

完成后，IFD6530 驱动程序将会被放置于 c:\ SiLabs

安装驱动程序

请将 IFD6530 连接至计算机 USB 端口，完成后，请依以下步骤安装。

7-20

配件选购

7-21

LED 显示

1. 绿色 LED 亮起，表示有电源。

2. 橘色 LED“闪烁”，表示数据传输。

7-22

配件卡

08 配件卡

下列配件卡皆为选购品，使用者可自行选购或询问经各地销商选择适合的配件卡，可大幅提升驱动器使用
效能。
自行安装配件卡时，须先移除数字操作器及上盖。在安装过程中，请确实依照下列步骤，以避免拆装时损
坏驱动器机身。

Removed key cover

框号 B~C
螺丝扭力: 12~15Kg-cm [10.4~13lb-in.] 松开螺丝后，压两侧卡勾旋转取出

螺丝扭力: 6~8Kg-cm [5.2~6.9lb-in.] 松开螺丝后，压两侧卡勾旋转取出

框号 D

(1) 螺丝扭力: 10~12Kg-cm [8.7~10.4lb-in.] (2) 松开螺丝后，压两侧卡勾旋转取出

8-1

(3) 螺丝扭力: 6~8Kg-cm [5.2~6.9lb-in.] (4) 松开螺丝后，压两侧卡勾旋转取出

配件卡位置图

1 RJ45(母座) 数字操作器使用

KPC-CC01; KPC-CE01

; 数字操作器 KPC-CE01，详细说明，请参考 10 数字操作

器使用说明。

; RJ45 延长线可另外选购，顾客可依照需求购买各式延长

1

3

Slot 3

2 通讯扩充卡 (Slot 1)

2

4

Slot 1Slot 2

线，请参考 10 数字操作器使用说明。

CMC-MOD01;

CMC-PD01;

CMC-DN01;

CMC-EIP01;

EMC-COP01;

3 I/O & Relay 扩充卡(Slot 3)

EMC-D42A;

EMC-D611A

EMC-R6AA

;

;

EMC-BPS01;

4PG卡 (Slot 2)

EMC-PG01L;

EMC-PG01O

EMC-PG01U

;

;

EMC-D42A

I/O 扩充卡

EMC-PG01R

;

端子项目 说明

COM

MI10~ MI13

数字多功能输入端子的共同端子

请由 J1 jumper 选择 SINK（NPN）/SOURCE（PNP）/外部提供电源

搭配参数

内部由(E24)端子提供电源: +24Vdc±5% 200mA, 5W

若使用外部电源+24Vdc 须注意: 最大电压为 30Vdc, 最小电压为 19Vdc

导通时(ON)时，动作电流为 6.5mA；断路时(OFF)，容许漏电流为 10μA

02-26~02-29

8-2

的多功能输入选择

多功能输出端子(光耦合)

Duty-cycle: 50%

配件卡

EMC-D611A

I/O 扩充卡

MO10~MO11

MXM

最高输出频率 100Hz

最高电流 50mA

最高电压 48Vdc

多功能输出端子 MO10, MO11 的共同端 (光耦合)

Max 48Vdc 50mA

端子项目 说明

AC

MI10~ MI15

数字多功能输入端子的 AC 电源共同端子 (Neutral)

搭配参数

输入电压：100~130VAC

输入频率：57~63Hz

输入阻抗：27Kohm

端子响应时间

ON: 10ms

OFF: 20ms

02-26~02-31

的多功能输入选择

EMC-R6AA

Relay 扩充卡

EMC-BPS01

外接电源卡

端子项目 说明

R10A~R15A

R10C~R15C

搭配参数

电阻式负载

5A(N.O.)/3A(N.C.) 250VAC

5A(N.O.)/3A(N.C.) 30VDC

电感性负载

2.0A(N.O.)/1.2A(N.C.) 250VAC

2.0A(N.O.)/1.2A(N.C.) 30VDC

输出各种监视讯号，如运转中、频率到达、过载指示等信号。

02-36~02-46

(COS 0.4)

的多功能输出选择

端子项目 说明

输入电源规格: 24V±5%

最大输入电流 0.5A

24V

GND

注意事项:

1) 此 24V 电源，不能使用插拔卡上的+24V。

2) 此 GND 不可与变频器上 GND 相接，以达到隔离的效果。

8-3

EMC-PG01L

 端子规格

搭配参数 10-00~10-02 使用

端子项目 说明

VP

PG1

A1, /A1, B1, /B1, Z1, /Z1

PG2

PG OUT AO, /AO, BO, /BO, ZO, /ZO

DCM

A2, /A2,

B2, /B2

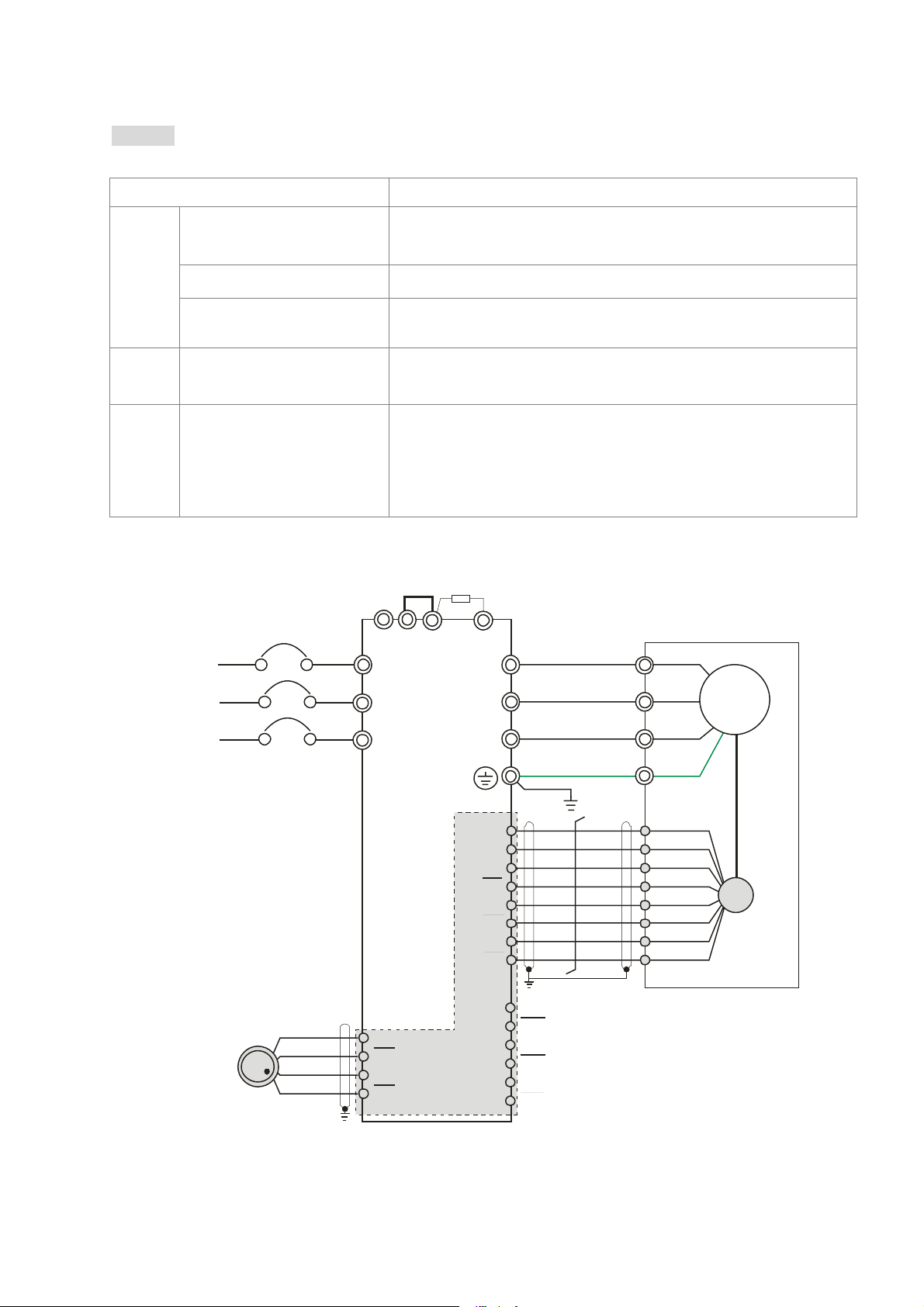

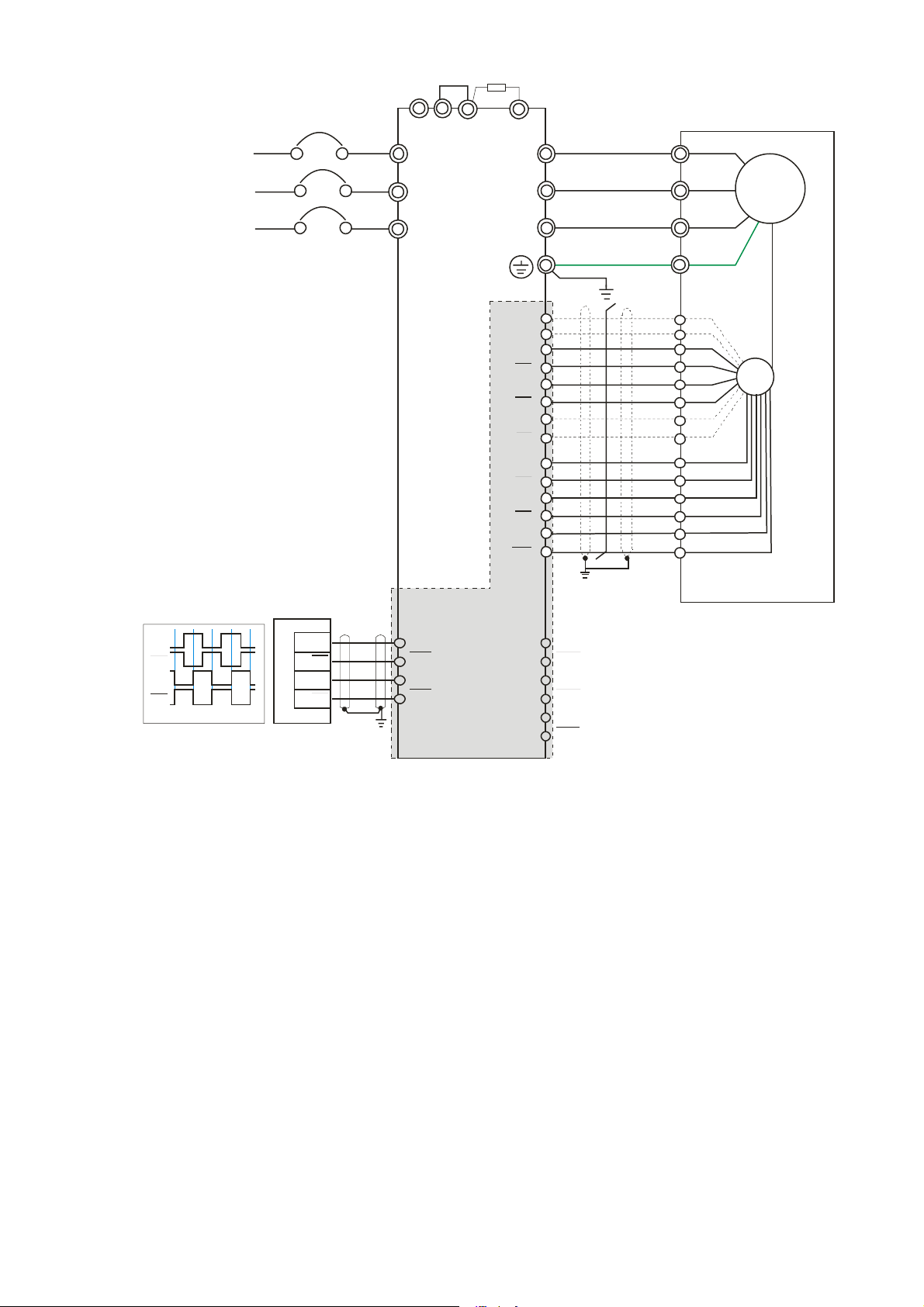

 接线图

無熔絲斷路器

NFB

R

S

T

电源输出电压：+5V/+12V±5% (可由 FSW3 决定+5V/+12V)
最高输出电流: 200mA

电源及信号共同点

编码器信号输入
可单相输入或二相输入，最高输出频率: 300KP/Sec

脉波信号输入
可单相输入或二相输入，最高输出频率: 300KP/Sec

PG 回授卡信号输出，可除频：1~255 倍；

Line driver 最高输出电压:5Vdc

最高输出电流: 50mA

最高输出频率: 300KP/Sec

短路片

制動電阻(選購)

-

+2/B1

+1

R/L1

S/L2

T/L3

B2

U/T1

V/T2

W/T3

W

U

V

馬達

M

3~

VP

DCM

A1
A1

B1
B1

PG

Line driver

Z1

Z1

增量型編碼器

AO

手搖輪

10-17
10-18

MPG

A2
A2
B2
B2

Line driver

EMC-PG01L

图一

8-4

AO
BO
BO
ZO
ZO

Y0
Y0
Y1
Y1

相位差90

無熔絲斷路器

NFB

R

S

T

EH-PLC

o

Y0
Y0
Y1
Y1

短路片

+2/B1

+1

­R/L1

S/L2

T/L3

A2
A2
B2
B2

EMC-PG01L

制動電阻(選購)

B2

U/T1

V/T2

W/T3

VP

DCM

A1
A1

B1
B1
Z1

Z1

AO
AO
BO
BO
ZO
ZO

W

配件卡

U

V

馬達

M

3~

PG

Line driver

增量型編碼器

图二

8-5

EMC-PG01O

 端子规格

搭配参数 10-00~10-02 使用

端子项目 说明

PG1

A1, /A1, B1,

/B1, Z1, /Z1

PG2

PG OUT

A/O, B/O, Z/O

 接线图

VP

DCM

A2, /A2,

B2, /B2

V+

V-

电源输出电压：+5V/+12V±5% (可由 FSW3 决定+5V/+12V)

最高输出电流: 200mA

电源及信号共同点

编码器信号输入

可单相输入或二相输入，最高输出频率: 300KP/Sec

脉波信号输入

可单相输入或二相输入，最高输出频率: 300KP/Sec

需外部提供 PG OUT 电路的电源

电源输入电压：+12V ~ +24V

PG 回授卡信号输出，可除频：1~255 倍；

open collector 输出讯号，须各加一 pull high 电阻，各组最大输出电流：20 mA。

最高输出频率: 300KP/Sec

R

S

T

手搖輪

10-17
10-18

無熔絲斷路器

NFB

MPG

Line driver

短路片

+2/B1

-

+1

R/L1

S/L2

T/L3

U/T1

V/T2

W/T3

DCM

A2
A2
B2
B2

EMC-PG01O

制動電阻(選購)

B2

VP

A1
A1

B1
B1
Z1

Z1

V+

V+
A/O
B/O
Z/O

V-

W

U

V

馬達

M

3~

PG

Line driver

增量型編碼器

图一

8-6

無熔絲斷路器

NFB

R

S

T

-

+1

R/L1

S/L2

T/L3

短路片

+2/B1

制動電阻(選購)

B2

U/T1

V/T2

W/T3

VP

DCM

A1
A1

B1
B1
Z1
Z1

W

配件卡

U

V

馬達

M

3~

PG

Line driver

增量型編碼器

Y0
Y0
Y1
Y1

相位差90

EH-PLC

Y0
Y0
Y1

o

Y1

A2
A2
B2
B2

EMC-PG01O

V+

V+
A/O
B/O
Z/O

V-

图二

8-7

EMC-PG01U

※ 可由 FJMP1 S：标准 UVW 输出编码器；D：台达独创『省配线模式编码器』

※ 搭配参数 10-00~10-02 使用

端子项目 说明

PG1

PG2

PG OUT AO, /AO, BO, /BO, ZO, /ZO

 接线图

VP

DCM

A1, /A1, B1, /B1, Z1, /Z1

U1, /U1, V1, /V1, W1, /W1

A2, /A2,

B2, /B2

無熔絲斷路器

NFB

R

S

T

电源输出电压：+5V/+12V±5% (可由 FSW3 决定+5V/+12V)

最高输出电流: 200mA

电源及信号共同点

编码器信号输入

可单相输入或二相输入，最高输出频率: 300KP/Sec

编码器信号输入

脉波信号输入

可单相输入或二相输入，最高输出频率: 300KP/Sec

PG 回授卡信号输出，可除频：1-255 倍；

Line driver 最高输出电压:5Vdc

最高输出电流: 50mA

最高输出频率: 300KP/Sec

短路片

制動電阻(選購)

-

+1 +2/B1 B2

R/L1

S/L2

W/T3

U/T1

V/T2

U
V

W

馬達

M

3~

T/L3

手搖輪

10-17
10-18

MPG

Line driver

A2
A2
B2
B2

EMC-PG01U

VP

DCM

A1
A1

B1
B1
Z1
Z1

U1

U1

V1

V1
W1
W1

图一

AO
AO
BO
BO
ZO
ZO

編碼器PG

8-8

無熔絲斷路器

NFB

R

S

T

-

+1

R/L1

S/L2

T/L3

短路片

+2/B1

制動電阻(選購)

B2

U/T1

V/T2

W/T3

VP

DCM

A1
A1
B1
B1
Z1
Z1

U1
U1

V1

V1
W1
W1

W

配件卡

U

V

馬達

M

3~

編碼器

PG

EH-PLC

Y0
Y0
Y1
Y1

相位差90

Y0
Y0
Y1

o

Y1

A2
A2
B2
B2

EMC-PG01U

AO
AO
BO
BO
ZO
ZO

图二

8-9

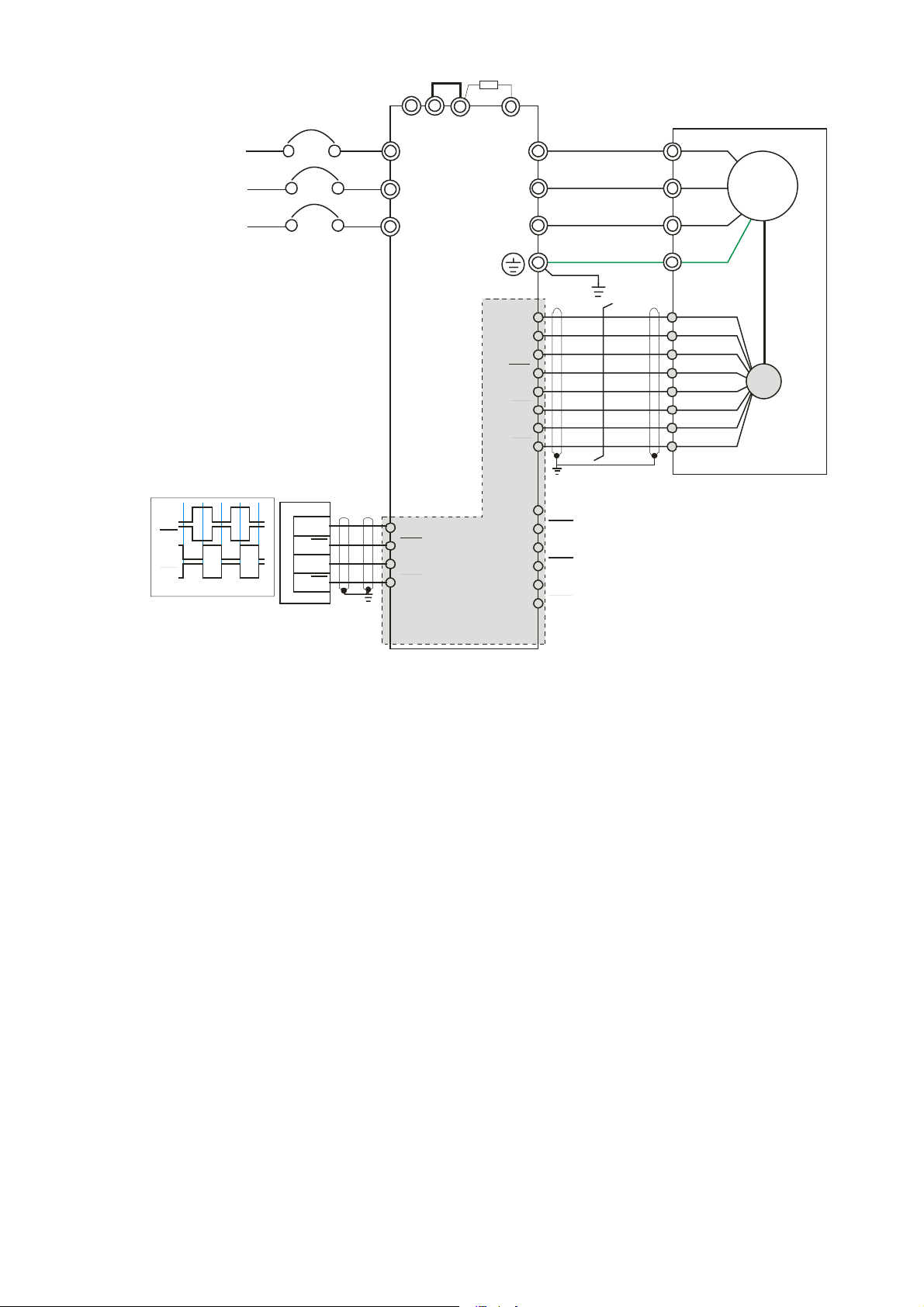

EMC-PG01R

 端子规格

搭配参数 10-00~10-02 使用

PG1

PG2

PG OUT AO, /AO, BO, /BO, ZO, /ZO

 接线图

R

S

T

端子项目 说明

R1- R2

S1,S2, S3, S4,

A2, /A2,

B2, /B2

無熔絲斷路器

NFB

Resolver 电源输出

7Vrms, 10kHz

Resolver 信号输入

3.5±0.175Vrms, 10kHz

脉波信号输入

可单相输入或二相输入，最高输出频率: 300KP/Sec

PG 回授卡信号输出，可除频：1-255 倍；

Line driver 最高输出电压:5Vdc

最高输出电流: 50mA

最高输出频率: 300KP/Sec

短路片

制動電阻(選購)

-

+2/B1

+1

R/L1

S/L2

T/L3

B2

U/T1

V/T2

W/T3

U

V

W

馬達

M

3~

手搖輪

10-17
10-18

MPG

Line driver

A2
A2
B2
B2

R1

R2

S2

S4

S1

S3

图一

AO
AO
BO
BO
ZO
ZO

PG

Resolver

編碼器

8-10

無熔絲斷路器

NFB

R

S

T

EH-PLC

-

+1

R/L1

S/L2

T/L3

短路片

+2/B1

制動電阻(選購)

B2

U/T1

V/T2

W/T3

R1

R2

S2

S4

S1

S3

W

配件卡

U

V

馬達

M

3~

PG

Resolver

編碼器

Y0
Y0
Y1
Y1

相位差90

o

配件卡端子螺丝规格

EMC-D42A

EMC-R6AA

EMC-PG01L

EMC-PG01O

EMC-PG01R

EMC-PG01U

Y0
Y0
Y1
Y1

A2
A2
B2
B2

图二

线径 24~12AWG（0.205~3.31mm2）

扭力 4Kg-cm [3.47Ib-in]

线径 24~16AWG（0.205~1.31mm2）

扭力 6Kg-cm [5.21Ib-in]

线径

扭力

30~16AWG（0.0509~1.31mm

2Kg-cm [1.74Ib-in]

2

）

AO
AO
BO
BO
ZO
ZO

8-11

CMC-MOD01

 功能特色

1. 支持 Modbus TCP 协议

2. MDI/MDI-X 自动侦测

3. 传输速率 10/100Mbps

4. 电子邮件警报

5. 变频器操作器/Ethernet 组态设定

6. 虚拟串行端口

 产品外观

1

I/O CARD & Relay Card

2

PG Card

3

Comm. Card

4

RJ-45 通讯口

 功能规格

网络接口

接头

埠数

传输方式

传输线

传输速率

网络协议

电气规格

电源电压 5VDC（由变频器提供）

绝缘电压

5

脱落式控制回路端子

RJ-45 with Auto MDI/MDIX

1 Port

IEEE 802.3, IEEE 802.3u

Category 5e shielding 100M

10/100 Mbps Auto-Detect

ICMP, IP, TCP, UDP, DHCP, SMTP, MODBUS OVER TCP/IP, Delta Configuration

2KV

电力消耗

重量

环境规格

噪声免疫力

0.8W

25g

ESD(IEC 61800-5-1,IEC 6100-4-2)

EFT(IEC 61800-5-1,IEC 6100-4-4)

Surge Teat(IEC 61800-5-1,IEC 6100-4-5)

Conducted Susceptibility Test(IEC 61800-5-1,IEC 6100-4-6)

8-12

操作：-10°C ~ 50°C（温度），90%（湿度）

操作／储存环境

储存：-25°C ~ 70°C（温度），95%（湿度）

耐震动∕冲击 国际标准规范 IEC 61800-5-1,IEC 60068-2-6 / IEC 61800-5-1,IEC 60068-2-27

 CMC-MOD01 安装于 VFD-CT2000 系列交流马达驱动器上

1. 关闭交流马达驱动器电源。

2. 打开交流马达驱动器上盖。

3. 于[图 3]显示的 Slot1 处，先将绝缘片放入定位柱后，再将 PCB 上两个圆孔对准定位柱后，下压让两个卡勾

卡住 PCB，如[图 4]所示。

4. 确认 PCB 上两个卡勾确实卡住 PCB 后，将螺丝锁上，扭力为 6~8 kg-cm (5.21~6.94 in-lbs)，如 [图 5]所示。

Slot 3

Slot 1Slo t 2

配件卡

[图 3]

[图 4]

[图 5]

 VFD-CT2000 连接 Ethernet 网络时的通讯参数设定

台达 VFD-CT2000 驱动器连接 Ethernet 网络时，须根据表格设定交流马达驱动器的通讯参数。设置通讯参数后，Ethernet 主

站才可以对台达 VFD-CT2000 驱动器的频率字符组和控制字符组进行读写操作。

CT2000 参数(Dec) 参数说明 当前设定值(Dec) 参数设定值定义

00-20 频率指令来源设定 8 频率命令由通讯卡控制
00-21 运转指令来源设定 5 运转命令由通讯卡控制
09-30 通讯译码方式 0 台达交流马达驱动器译码方式
09-75 IP 设定 0 静态 IP(0) / 动态分派 IP(1)
09-76 IP 地址-1 192 IP 地址 192.168.1.5
09-77 IP 地址-2 168 IP 地址 192.168.1.5
09-78 IP 地址-3 1 IP 地址 192.168.1.5
09-79 IP 地址-4 5 IP 地址 192.168.1.5
09-80 网络屏蔽-1 255 网络屏蔽 255.255.255.0
09-81 网络屏蔽-2 255 网络屏蔽 255.255.255.0
09-82 网络屏蔽-3 255 网络屏蔽 255.255.255.0
09-83 网络屏蔽-4 0 网络屏蔽 255.255.255.0
09-84 预设网关-1 192 预设网关 192.168.1.1
09-85 预设网关-2 168 预设网关 192.168.1.1
09-86 预设网关-3 1 预设网关 192.168.1.1
09-87 预设网关-4 1 预设网关 192.168.1.1

8-13

 CMC- MOD01 从 VFD-CT2000 系列交流马达驱动器上卸除

1. 关闭交流马达驱动器电源。

2. 将两颗螺丝拆下，如[图 6]所示。

3. 将卡勾扳开后，将一字起子斜插入凹陷处，将 PCB 撬开脱离卡勾，如[图 7]所示。

4. 再将另一卡勾扳开后，将 PCB 取出，如[图 8]所示。

[图 6]

[图 7]

[图 8]

 基本缓存器

BR 编号 属性 缓存器名称 设定值

#0 R 机种代号 系统内定，只读；CMC-MOD01 机种编码=H’0203

#1 R 系统版本 系统版本指示，16 进位表示，例如：H’0100，表示软件版本为 V1.00

10 进位表示，万位数、千位数 代表月，百位数、千位数 代表日，个位数代表上

#2 R 版本发行日期

#11 R/W Modbus Timeout 默认值：500 (ms)

#13 R/W Keep Alive Time 默认值：30 (s)

下午
0 上午，1 下午

 LED 指示灯及故障排除

指示灯检测

指示灯 指示灯状态 指示 异常处置方法

POWER 指示灯 绿灯 常亮 电源供应正常 不需任何动作

POWER 指示灯 绿灯 常灭 无电源供应 检查是否上电

常亮 网络联机正常 不需任何动作

LINK 指示灯 绿灯

闪烁 网络运作中 不需任何动作

故障排除

POWER 指示灯灭

LINK 指示灯灭

常灭 未连接上网络 检查网络线是否连接确实

主机未上电 请检查主机是否上电，主机的电源供应是否正常。

CMC-MOD01 与主机未结合 请检查 CMC-MOD01C 与主机是否结合紧密

未连接到网络上 请检查网络线是否正确连接到网络

RJ-45 接头接触不良 请检查 RJ-45 接头是否确实连接到 Ethernet 通讯口

8-14

CMC-MOD01 未连接到网络上 请检查 CMC-MOD01 是否正确连接到网络

配件卡

搜寻不到模块

无法开启

CMC-MOD01 设

定页

可以使用开启

CMC-MOD01 设

定页面，但无法使

用网页监控

E-Mail 无法发送

计算机与 CMC-MOD01 在不同

网络中，被网络防火墙隔阻。

CMC-MOD01 未连接到网络上 请检查 CMC-MOD01 是否正确连接到网络
DCISoft 的通讯设定错误 请检查 DCISoft 的通讯设定是否为 Ethernet

计算机与 CMC-MOD01 在不同

网络中，被网络防火墙隔阻。

CMC-MOD01 网络设定不正确

CMC-MOD01 网络设定不正确 请检查 CMC-MOD01 网络设定是否正确

邮件服务器设定错误 请确认 SMTP-Server 的 IP 地址

请使用指定 IP 寻找或使用操作器进行相关设定

请用变频器操作器方式来进行设定

请检查 CMC-MOD01 网络设定是否正确。若在公司内部

网络﹙Intranet﹚，请洽公司 IT 人员。若在家用网络，请

参考网络服务提供厂商﹙ISP﹚所提供的网络设定说明。

8-15

CMC-PD01

 功能特色

1. 支持 PZD 控制数据交换

2. 支持 PKW 访问变频器参数

3. 支持用户诊断功能

4. 自动侦测通讯速率，最高通讯速率支持 12Mbps。

 产品外观

1. NET 指示灯

2. POWER 指示灯

3. 通讯模块定位孔

4. 交流马达驱动器连接端口

5. PROFIBUS DP 通讯连接端口

6. 螺丝固定孔

 功能规格

PROFIBUS DP 通讯连接器

接头

传输方式

传输电缆

电气隔离

通讯

信息类型

模块名称

GSD 文件

产品 ID

DB9 接头

高速的 RS-485

屏蔽双绞线

500VDC

周期性数据交换

CMC-PD01

DELTA08DB.GSD

08DB(HEX)

7. 通讯模块防呆沟槽

支持串行传输速度

(自动侦测)

电气规格

电源电压 5VDC（由变频器提供）

绝缘电压

电力消耗

重量

支持 9.6kbps; 19.2kbps; 93.75kbps; 187.5kbps; 500kbps; 1.5Mbps; 3Mbps; 6Mbps;

12Mbps（位/秒）

500VDC

1W

28g

8-16

环境规格

ESD(IEC 61800-5-1,IEC 6100-4-2)

EFT(IEC 61800-5-1,IEC 6100-4-4)

噪声免疫力

Surge Teat(IEC 61800-5-1,IEC 6100-4-5)

Conducted Susceptibility Test(IEC 61800-5-1,IEC 6100-4-6)

操作：-10°C ~ 50°C（温度），90%（湿度）

操作／储存环境

储存：-25°C ~ 70°C（温度），95%（湿度）

耐震动∕冲击 国际标准规范 IEC61131-2, IEC68-2-6 (TEST Fc) / IEC61131-2 & IEC 68-2-27(TEST

 安装

PROFIBUS DP 通讯连接器脚位定义

脚 位 名 称 叙 述

1 ­2 ­3 Rxd/Txd-P
4 ­5 DGND
6 VP
7 ­8 Rxd/Txd-N
9 -

未指定
未指定

接收∕发送数据 P(B)

未指定

数据参考接地

电源电压-正压

未指定

接收∕发送数据 N(A)

未指定

配件卡

9

6

5

1

 LED灯指示说明及故障排除

CMC-PD01 有两个 LED 指示灯：POWER LED 和 NET LED。POWER LED 用来显示 CMC-PD01 的工作电源

是否正常，NET LED 用来显示 CMC-PD01 的通讯连接状态是否正常。

POWER LED 灯显示说明

LED 状态 显示说明 处理方法

绿灯亮 电源正常 无需处理

灯灭 无电源 检查 CMC-PD01 与交流马达驱动器连接是否正常

NET LED 灯显示说明

LED 灯状态 显示说明 处理方法

绿灯亮 正常 无需处理

红灯亮 未连接至 PROFIBUS 总线 将 CMC-PD01 连接至 PROFIBUS DP 总线

红灯闪烁 无效的 PROFIBUS 通讯地址 设置 CMC-PD01 的 PROFIBUS 地址在 1 ~ 125（十进制）之间

橙色闪烁

CMC-PD01 和交流马达驱动
器不能通讯

请断电检查 CMC-PD01 与交流马达驱动器是否正确安装，连接
是否正常。

8-17

CMC-DN01

 功能特色

1. 基于台达 HSSP 协议的高速通讯接口，可对变频器进行实时控制。

2. 支持 Group 2 only 连接方式，支持轮询 I/O 数据交换。

3. I/O 映射最大支持 32 字输入，32 字输出。

4. 支持在 DeviceNet 配置工具软件里使用 EDS 文件进行配置

5. 支持 DeviceNet 总线的所有通讯速率：125kbps、250kbps、500kbps 及扩充波特率模式。

6. 通讯站号和波特率可直接在变频器上设定

7. 通讯模块可自动从变频器获得工作电源

 产品外观

1. NS 指示灯

2. MS 指示灯

 功能规格

DeviceNet 连接埠

接头 5针开放式可插拔连接头，脚位间隔 5.08mm

传输方式 CAN

传输电缆 屏蔽式双绞线（带两条电源线）

传输速率 125kbps、250kbps、500kbps 及扩展波特率模式

网络协议 DeviceNet 协议

变频器连接埠

接头 50 PIN 通讯端子

3. POWER 指示灯

4. 通讯模块定位孔

5. DeviceNet 连接埠

6. 螺丝固定孔

7. 通讯卡防呆沟槽

8. 变频器连接埠

传输方式 SPI 通讯

端子功能

通讯协议 台达 HSSP 协议

1. 通讯模块通过该接口与变频器通讯。

2. 变频器通过该接口给通讯模块提供电源。

8-18

电气规格

电源电压 5VDC（由变频器提供）

配件卡

绝缘电压

通信线电力消耗

电力消耗

重量

500VDC

0.85W

1W

23g

环境规格

ESD(IEC 61800-5-1,IEC 6100-4-2)

EFT(IEC 61800-5-1,IEC 6100-4-4)

噪声免疫力

Surge Teat(IEC 61800-5-1,IEC 6100-4-5)

Conducted Susceptibility Test(IEC 61800-5-1,IEC 6100-4-6)

操作：-10°C ~ 50°C（温度），90%（湿度）

操作／储存环境

储存：-25°C ~ 70°C（温度），95%（湿度）

耐震动∕冲击 国际标准规范 IEC 61800-5-1,IEC 60068-2-6 / IEC 61800-5-1,IEC 60068-2-27

DeviceNet 连接埠接脚定义

脚 位 讯 号 颜 色 叙 述

1 V+

2 H

红色

白色 正信号线

3 S -

4 L

5 V-

蓝色 负信号线

黑色

DC24V

接地线

0V

1
2
3

4
5

 LED 灯指示说明及故障排除

CMC-DN01 通讯模块上有三个 LED 指示灯。POWER LED 用来显示通讯卡的工作电源是否正常；MS LED、

NS LED 是双色 LED，用来显示通讯模块的通讯连接状态及错误信息。

POWER LED 灯显示说明

LED 灯状态 显示说明 处理方法

灯灭 工作电源不正常 检查 CMC-DN01 工作电源是否正常

绿灯亮 工作电源正常 无需处理

NS LED 灯显示说明

LED 灯状态 显示说明 处理方法

1. 检查 CMC-DN01 的电源，检查线路是否连接正

常。

灯灭 没有工作电源或 MAC ID 检测不通过

2. 确认总线上存在一个以上的节点设备

3. 检查 CMC-DN01 的波特率是否与其它节点设备

一致

绿灯闪烁

CMC-DN01 已经在在线，但没有与主站
建立连接。

1. 将 CMC-DN01 配置到主站扫描列表

2. 重新下载配置数据至主站

8-19

绿灯亮

红灯闪烁

红灯亮

MS LED 灯显示说明

LED 灯状态 显示说明 处理方法

灯灭 没有电源或者离线 检查 CMC-DN01 的电源并且查看电源连接是否正常

绿灯闪烁 等待 I/O 数据

绿灯亮 I/O 数据正常

红灯闪烁 映射出错

CMC-DN01 已经在在线，并且与主站的
连接正常。

CMC-DN01 已经在在线，但 I/O 连接超
时。

通讯中断；
MAC ID 检测失败；
无网络电源；
CMC-DN01 离线

无需处理

1. 检查网络连接是否正常

2. 检查主站是否正常运行

1. 确认网络上的所有节点设备的站号没有重复

2. 检查网络安装是否正常

3. 检查 CMC-DN01 的波特率是否与其它节点设备
一致

4. 检查 CMC-DN01 的站号是否合法

5. 检查网络电源是否正常

将主站 PLC 切换至 RUN 状态

无需处理

1. 重置 CMC-DN01

2. 变频器重新上电

红灯亮 硬件错误

橙色闪烁 CMC-DN01 正在与变频器建立连接

1. 参考变频器显示的错误码，找出错误原因。

2. 如有必要，请送回工厂维修。

如长时间闪烁橙色灯，请断电检查 CMC-DN01 与变
频器是否正确安装，连接是否正常。

8-20

CMC-EIP01

 功能特色

1. 支持 Modbus TCP 和 EtherNet/IP 通讯协议

2. MDI/MDI-X 自动侦测

3. 传输速率 10/100Mbps 自动侦测 电子邮件警报

4. 交流马达驱动器操作器∕Ethernet 组态设定

5. 虚拟串行端口

 产品外观

配件卡

[图 1]

1. 螺丝固定孔

2. 通讯卡定位孔

 功能规格

网络接口

接头

埠数

传输方式

传输线

传输速率

网络协议

3. 交流马达驱动器连接端口

4. LINK 指示灯

5. RJ-45 连接埠

6. POWER 指示灯

7. 通讯卡防呆沟槽

RJ-45 with Auto MDI/MDIX

1 Port

IEEE 802.3, IEEE 802.3u

Category 5e shielding 100M

10/100 Mbps Auto-Detect

ICMP, IP, TCP, UDP, DHCP, HTTP, SMTP, MODBUS OVER TCP/IP, EtherNet/IP, Delta
Configuration

电气规格

重量

绝缘电压

消耗电力

电源电压

25g

500VDC

0.8W

5VDC

8-21

环境规格

噪声免疫力

ESD (IEC 61800-5-1,IEC 61000-4-2)

EFT (IEC 61800-5-1,IEC 61000-4-4)

Surge Test (IEC 61800-5-1,IEC 61000-4-5)

Conducted Susceptibility Test (IEC 61800-5-1,IEC 61000-4-6)

操作∕储存环境

耐振动∕冲击

 安装

CMC-EIP01 与网络连接

1. 关闭交流马达驱动器电源

2. 打开交流马达驱动器上盖

3. 连接 CAT-5e 网络线至 CMC-EIP01 RJ-45 接孔，如图[2] 所示。

4. 关闭交流马达驱动器电源

5. 打开交流马达驱动器上盖

6. 连接 CAT-5e 网络线至 CMC-EIP01 RJ-45 接孔，如图[2] 所示。

RJ-45 连接器脚位定义

脚 位 讯 号 叙 述 脚 位 讯 号 叙 述

1 Tx+ 传输数据正极 5 -- N/C

2 Tx- 传输数据负极 6 Rx- 接收数据负极

操作：-10°C ~ 50°C（温度），90%（湿度）
储存：-25°C ~ 70°C（温度），95%（湿度）

国际标准规范 IEC 61800-5-1,IEC 60068-2-6 / IEC 61800-5-1,IEC 60068-2-27

[图 2]

3 Rx+ 接收数据正极 7 -- N/C

4 -- N/C 8 -- N/C

 CMC-EIP01 安装于 VFD-CT2000 系列交流马达驱动器上

1. 关闭交流马达驱动器电源

2. 打开交流马达驱动器上盖

3. 于[图 3]显示的 Slot1 处，先将绝缘片放入定位柱后，再将 PCB 上两个圆孔对准定位柱后，下压让两个卡勾

卡住 PCB，如[图 4]所示。

4. 确认 PCB 上两个卡勾确实卡住 PCB 后，将螺丝锁上，扭力为 6~8 kg-cm (5.21~6.94 in-lbs)，如 [图 5]所示。

Slot 3

Slot 1Slo t 2

[图 3] [图 4]

8-22

[图 5]

 VFD-CT2000 连接 Ethernet 网络时的通讯参数设定

台达 VFD-CT2000 Driver 连接 Ethernet 网络时，须根据表格设定交流马达驱动器的通讯参数。设置通讯参数后，

Ethernet 主站才可以对台达 VFD-CT2000 Driver 的频率字符组和控制字符组进行读写操作。

CT2000 参数(Dec) 参数说明 当前设定值(Dec) 参数定义

配件卡

00-20

00-21

09-30

09-75

09-76

09-77

09-78

09-79

09-80

09-81

09-82

09-83

09-84

09-85

09-86

频率指令来源设定

运转指令来源设定

通讯译码方式

IP 设定

IP 地址-1

IP 地址-2

IP 地址-3

IP 地址-4

网络屏蔽-1

网络屏蔽-2

网络屏蔽-3

网络屏蔽-4

预设网关-1

预设网关-2

预设网关-3

8

5

0

0

192

168

1

5

255

255

255

0

192

168

1

频率命令由通讯卡控制

运转命令由通讯卡控制

台达交流马达驱动器译码方式

静态 IP(0) / 动态分派 IP(1)

IP 地址 192

IP 地址 192.168

IP 地址 192.168.1

IP 地址 192.168.1.5

网络屏蔽 255

网络屏蔽 255.255

网络屏蔽 255.255.255

网络屏蔽 255.255.255.0

预设网关 192

预设网关 192.168

预设网关 192.168.1

.168.1.5

.1.5

.5

.255.255.0

.255.0

.0

.168.1.1

.1.1

.1

09-87

预设网关-4

1

预设网关 192.168.1.1

 CMC-EIP01 从 VFD-CT2000 系列交流马达驱动器上卸除

1. 关闭交流马达驱动器电源

2. 将两颗螺丝拆下，如[图 6]所示。

3. 将卡勾扳开后，将一字起子斜插入凹陷处，将 PCB 撬开脱离卡勾，如[图 7]所示。

4. 再将另一卡勾扳开后，将 PCB 取出，如[图 8]所示。

8-23

[图 6] [图 7]

[图 8]

 LED 灯指示说明及故障排除

CMC-EIP01 有两个 LED 指示灯：POWER LED 和 LINK LED。POWER LED 用来显示 CMC-EIP01 的工作电

源是否正常，LINK LED 用来显示 CMC-EIP01 的通讯连接状态是否正常。

指示灯检测

指示灯 指示灯状态 指示 异常处置方法

常亮 电源供应正常 不需任何动作

POWER 指示灯 绿灯

常灭 无电源供应 检查是否上电

常亮 网络联机正常 不需任何动作

LINK 指示灯 绿灯

闪烁 网络运作中 不需任何动作

常灭 未连接上网络 检查网络线是否连接确实

故障排除

故障情况 故障原因 故障排除方法

请检查交流马达驱动器是否上电，交流马达驱动器的
电源供应是否正常。

请检查 CMC-EIP01 与交流马达驱动器是否紧密连结

POWER 指示灯
灭

交流马达驱动器未上电

CMC-EIP01 未与交流马达驱动器
连接

LINK 指示灯灭

未连接到网络上 请检查网络线是否正确连接到网络

RJ-45 接头接触不良 请检查 RJ-45 接头是否确实连接到 Ethernet 通讯端口

CMC-EIP01 未连接到网络上 请检查 CMC-EIP01 是否正确连接到网络

搜寻不到通讯卡

计算机与 CMC-EIP01 在不同网络
中，被网络防火墙隔阻。

请使用指定 IP 寻找或使用操作器进行相关设定

CMC-EIP01 未连接到网络上 请检查 CMC-EIP01 是否正确连接到网络
无法开启
CMC-EIP01 设
定页

DCISoft 的通讯设定错误 请检查 DCISoft 的通讯设定是否为 Ethernet

计算机与 CMC-EIP01 在不同网络

中，被网络防火墙隔阻。

8-24

请用交流马达驱动器操作器方式来进行设定

故障情况 故障原因 故障排除方法

配件卡

可以使用开启
CMC-EIP01 设
定页面，但无法
使用网页监控

E-Mail 无法发送

请检查 CMC-EIP01 网络设定是否正确。若在公司内

CMC-EIP01 网络设定不正确

部网络(Intranet)，请洽公司 IT 人员。若在家用网络，
请参考网络服务提供厂商(ISP)所提供的网络设定说
明。

CMC-EIP01 网络设定不正确 请检查 CMC-EIP01 网络设定是否正确

邮件服务器设定错误 请确认 SMTP-Server 的 IP 地址

8-25

EMC-COP01

 RJ-45 脚位定义

8~1

插頭

 功能规格

8~1

插座

脚位 讯号 说明

1 CAN_H CAN_H bus line (dominant high)
2 CAN_L CAN_L bus line (dominant low)
3 CAN_GND

7 CAN_GND

接地端/0V/V-
接地端/0V/V-

接头

埠数

传输方式

传输电缆

传输速率

网络协议

 CANopen 通讯连接线

RJ-45

1 Port

CAN

使用 CAN 标准线

1M 500k 250k 125k 100k 50k

CANopen 协议

型号：TAP-CB03, TAP-CB04

Title Part No.

1 TAP-CB03
2 TAP-CB04

 CANopen 通讯分接盒

L

mm inch

500 ± 10 19 ± 0.4

1000± 10 39 ± 0.4

型号：TAP-CN03

NOTE

CANopen 相关详细操作说明，请参考 CANopen 使用手册，也可由台达网站下载相关手册。

8-26

规格表

09 规格表

460V 系列

框架 B C
型号 VFD_ _ _CT43F_ _A_; 110 150 185 220 300 370 370 450 550 450 550 750 900
适用马达功率(kW) 11 15 18.5 22 30 37 37 45 55 45 55 75 90
适用马达功率(HP) 15 20 25 30 40 50 50 60 75 60 75 100 125

额定输出容量(kVA) 14 18 24 29 34 45 45 55 69 55 69 84 114

重载

额定输出电流(A) 17 23 30 36 43 57 57 69 86 69 86 105 143
输
出

输
入

载波频率(kHz)

额定输出容量(kVA)

轻载

额定输出电流(A)

载波频率(kHz)

输入电流(A) 重载
输入电流(A) 轻载
额定电压/频率 3相 AC 380V~480V ( -15%~+10%), 50/60H z
操作电压范围
容许电源频率变动范围

冷却方式
剎车晶体 框架 B~C 内建; 框号 D0~D 以上选购

DC reactor 框架 B~C 选购; 框号 D0~D 以上内建

EMI Filter 选购

18 24 29 36 45 57 57 73 88 73 88 115 143

22.5 30 36 45 56 72 72 91 110 91 110 144 180
2~15kHz 2~10kHz 2~9kHz

19 25 33 38 45 60 60 70 96 70 96 108 149
25 33 40 50 62 79 79 91 110 91 110 144 180

强制风冷 (请参考散热风道风速规格)

2~6kHz

323~528Vac

47~63Hz

D0 ※

D

共同特性

控制方式
启动转矩 启动转矩在 0.5Hz 时可达 150%以上，在 FOC+PG 模式下，在 0Hz可达 150%

V/F 曲线 4点任意 V/F 曲线 & 2 次方曲线

速度反应能力 5Hz (向量控制可达 40Hz)

转矩限制 最大 200%转矩电流
转矩精度

最高输出频率 (Hz) 轻载：0.01~600.00Hz；重载：0.00 ~ 300.00 Hz

频率输出精度 数字指令±0.01% , -10℃~+40℃，模拟指令±0.1% , 25±10℃

控
制
特
性

保
护
特
性

※ Frame D0 机种研发进行中。

频率设定分辨率 数字指令 0.01Hz，模拟指令：最大输出频率之 0.03/ 60 Hz (±11 bit)

过负载耐量

频率设定信号 +10V~-10，0~+10V，4~20mA，0~20mA，脉波输入

加速/减速时间 0.00~600.00/0.0~6000.0秒

转矩控制,速度/转矩控制切换, 前馈控制, 零伺服控制, 瞬间停电再启动, 速度搜寻, 过转矩检测, 转
矩限制, 16段速度(含主速), 加速/减速时间切换, S曲线加/减速, 3线控制, 自动调适(rotational,

主要控制功能

风速控制

马达保护 电子热动电驿保护
过电流保护
过电压保护 DC-BUS电压超过820V时, 驱动器会停止运转

过温保护 内藏温度传感器

失速防止 加速中/减速中/运转中失速防止

瞬间停电再启动 参数设定可达20秒
接地漏电流保护 漏电流高于驱动器的额定电流50%

国际认证

stationary), Dwell, 转差补偿, 转矩补偿, JOG频率, 频率上下限设定, 启动/停止时的直流煞车, 高滑
差煞车, PID控制(有睡眠功能), 节能控制, Modbus 通讯(RS-485 RJ45, 高达115.2 kbps), 异常再启
动及参数复制,

VFD220CT43FXXXX (含)以上机种为PWM控制；
VFD220CT43FXXXX 以下机种为on/off切换键；

过电流保护 200% 轻载额定电流；
电流箝制『轻载：约130~140%』；『重载：约180~185%』

1: V/F, 2: SVC, 3: VF+PG, 4: FOC+PG, 5: TQC+PG,

±5%

轻载：额定输出电流120% 1分钟；
重载：额定输出电流150% 1分钟；

GB/T12668-

9-1

操作、贮藏、搬运环境特性

驱动器绝对不能够暴露在恶劣的环境中，如灰尘、日照、腐蚀性及易燃性气体中、油脂、潮湿、水滴及震动。空气中
含盐量必须保持在每年 0.01mg/cm

安装场合

IEC60364-1/IE C60664-1 Pollution degree 2, Indoor us e only

2

以下。

贮藏 -25℃ ~ +70°C

周遭温度

运输 -25℃ ~ +70°C

非浓缩、非冷冻

Max. 90%
Max. 95%

额定湿度

操作

贮藏/运输

禁止凝结水

86 to 106 kPa
70 to 106 kPa

Class 3C2; Class 3S2
Class 2C2; Class 2S2
Class 1C2; Class 1S2

环境
特性

大气压力

污染等级

操作/贮藏

运输

IEC721-3-3

操作
贮藏
运输

禁止浓缩物

驱动器使用于海拔 0-1000 公尺时，依一般操作限制应用。当使用于海拔

高度 操作

1000-3000 公尺时，高度每升高 100 公尺，需减少 2%之额定电流或降低 0.5
℃之操作环温。而在接地系统采 Corner Grounded 时，仅可操作在海拔 2000
公尺以下。

包装落下

贮藏
运输

ISTA 程序 1A(根据重量) IEC60068-2-31

震动 1.0mm，峰-峰值从 2~13.2Hz；0.7G~1.0G，从 13.2~55Hz；1.0G，从 55~512Hz; 符合 IEC 60068-2-6
冲击 符合 I E C/EN 60068-2-27

10 10

操作位置 正常垂直安装位置关系中之最大永久角度

操作温度及保护等级规格

机种 框号 外壳上盖 管线盒 保护等级 操作温度

B, C 拆除上盖 安装配线铁板 IP 20/UL Open Type

VFDxxxCT43F_ _A _

D0, D N/A 不安装

IP00
IP20/UL Open Type

除了此處為
其餘的皆為

IP00
IP20

-10~50℃;

-10~40℃

散热座侧)

(

9-2

散热系统配置参考图

風扇

風管溫度

風速請參閱散熱風道風速規格

電控箱

驅動器

40

规格表

抽風系統

C

集塵器

散热风道风速规格

框号

型号 VFD_ _ _CT43F_ _A_; 110 150 185 220 300 370 370 450 550 450 550 750 900

Air Velocity @fc=2kHz (M/sec) 3.5 3.5 3.5 3.5 3.5 7 TBD TBD TBD 3.5 4.5 6 8.5
Air Velocity @ def ault fc (M/sec) 3.5 6.5 8.5 3.5 7 9.5 TBD TBD TBD 5.5 6 8.5 9.5

风速定义：流道为 bypass 状态下，距离散热座(Heatsink)前 5 公分处的均匀流风速。以下图一风道(虚线)

为尺寸条件，计算出表格内冷却需求最小风速。

风道尺寸越接近散热座(Heatsink)尺寸，实际散热效果越好。

框号 B

框号 C

B C D0 D

140.0

370.0

180.0

框号 D

500.0

660.0

图一

9-3

180.0

10 数字操作器说明

数字操作器说明

KPC-CC01

KPC-CE01(选购品)

按键功能说明

按键名称 说明

运转命令键。

1. 此键在驱动器运转命令来源是操作器时才有效。

2. 此键可使驱动器依功能设定开始运转，命令执行时的状态 LED 显示依照灯号说明。

3. 停机过程中允许重复操作”RUN”键。

4. 启动 Hand 模式时，必须要在参数设定中 Hand 模式运转来源是设定为数字操作器材有效。
停止命令键，任何状况下此键有最高优先权。

1. 当接受停止命令时，无论变频器目前处于输出或停止状态，变频器均须执行”STOP”命令。

2. 当出现故障讯息时按下 Stop/Reset 键可以 RESET，如果是无法 RESET 的故障讯息，可以

经由 MENU 键进入故障纪录查询最近这次故障纪录明细。

运转的方向命令键

1. F/R 为驱动器方向命令键，但不带有运转命令。F 为 FWD 正转方向，R 为 REV 反转方向。

2. 驱动器运转方向的状态 LED 显示依照灯号说明。

确认键
按下 Enter 键会进入选项的下一层，如果已经是最后一层，就是确认执行

通讯接口
RJ-45 (母座)、RS-485 界面；

安装方式

; 内崁入式，可平贴控制箱表面，正面防水。
; 或可以选购 型号: MKC-KPPK，保护等级为

IP56 的配件，客户可自行做凸盘式安装或是
平盘式安装。

ESC 在各有子目录的功能中担任”回上一个目录”功能。按 ESC 键就是跳出回上一页
在任何画面下按下 MENU键，都会直接回到主选单的画面。

MENU 清单：
KPC-CE01 无提供选项 5~13 功能使用

1. 详细参数

2. 参数复制

3. 按键锁

4. PLC 功能

5. PLC 复制

6. 故障纪录

1. 分别为”上” “下” “右” “左” 4个按键。

2. 当在数值设定模式时，用左右键来移动数值位数与上下键加减数值。

3. 当在窗体选择模式与文字选项模式时，用上下键来移动选项。

7. 快速简易设定

8. 屏幕显示设定

9. 时间设定

10. 语言设定

11. 开机画面选择

12. 主画面选择

10-1

13. PC 联机

功能键

1. 功能键，可以依使用者设定定义，但有出厂预设定义。目前出厂只定义 F1 为 JOG 功能
其余功能键功能需要使用 TPEditor 编辑定义完成之后才有作用 (请至台达网站下载软件，选取

TPEditor V1.40
操作方式请参阅 10-12 页 “TPEditor 操作说明 ”)

1. 此键要依据参数设定中 Hand/LOC(Local)的频率来源与运转来源的设定来执行，出厂设定为

Hand 的频率来源与运转来源的设定皆为数字操作器

2. 在停止状态下按下此键会马上切换为 Hand/LOC(Local)的频率来源与运转来源的设定，在运

转状态下按下此键，变频器先停止之后(会出现 AHSP 的警报)切换为 Hand/LOC(Local)的频
率来源与运转来源的设定。

3. 切换成功”H/A”灯号亮。(只有 KPC-CE01有此灯号)。在 KPC-CC01 中需要在画面上显示现

在为 HAND/LOC(Local)模式或是 AUTO/REM(Remote)模式。

1. 此键要依据参数设定中 AUTO/REM(Remote)的频率来源与运转来源的设定来执行，出厂设定

值为外部端子(运转来源设定为 4-20mA)

2. 在停止状态下按下此键会马上切换为 Auto/ R emote 的频率来源与运转来源的设定，在运转状

态下按下此键，变频器先停止之后(会出现 AHSP 的警报)切换为 Auto/ Remote 的频率来源与
运转来源的设定。

3. 切换成功”H/A”灯号灭。(只有 KPC-CE01有此灯号)。在 KPC-CC01 中需要在画面上显示现

在为 HAND/LOC(Local)模式或是 AUTO/REM(Remote)模式。

http://www.delta.com.tw/ch/product/em/download/download_main.asp?act=3&pid=1&cid=1&tpid=3

灯号功能说明

灯号名称 说明

常亮：驱动器运转命令指示灯。驱动器运转命令下达时的指示(含直流制动、零速、Standby、

异常再启动、速度追踪等)。
闪烁：驱动器减速停止中。
常灭：驱动器没有执行运转命令。
常亮：驱动器停止命令指示灯。灯亮代表变频器于停止中。
闪烁：驱动器处于 St andby状态。
常灭：驱动器没有执行停止命令。
驱动器运转方向灯，正转绿灯, 反转红灯

1. 常亮：驱动器处于正转状态。

2. 闪烁：驱动器正在改变运转方向。

3. 常灭：驱动器处于反转状态。
(只有 KPC-CE01 有此功能)

运转中可做设定
手动灯号。手动时灯亮，灯灭代表自动模式。
(只有 KPC-CE01 有此功能)
运转中可做设定
自动灯号。自动时灯亮，灯灭代表手动模式。

CANopen ~”RUN”

绿灯 RUN：

灯号定义 灯号亮灭情形

OFF

闪烁中 CANopen 在预操作状态

CANopen 在初始状态

ON

閃爍中

200ms200

无灯号亮灭情况

ms

OFF

单次闪烁 CANopen 在停止状态

ON

單次閃爍

200ms200

ms

OFF

ON

CANopen 在操作状态

无灯号亮灭情况

10-2

1000

ms

CANopen ~”ERR”

红灯 ERR：

灯号定义 灯号亮灭情形

OFF

没有错误

单次闪烁 至少有一笔 CANopen 封包错误

ON

單次閃爍

200

ms

1000

ms

OFF

双次闪烁

Guarding fail or heartbeat fail

ON

雙次閃爍

200ms200

ms

200

ms

OFF

连三闪烁 同步错误

数字操作器说明

1000

ms

ON

雙次閃爍

200ms200ms200ms200

OFF

ON Bus off

数字操作器 KPC-CC01 按键功能阶层图

POWER ON

1) ,( ~ )

出廠時內附台達版的開機畫面 預設圖一 二

2) ~( )

開機畫面

顯示三秒後
自動跳至主畫面

JOG

14 35:56

：

AUTO

提供客戶可以自行設定開機畫面 須加編輯配件

像是可以自行文字書寫
或是圖片 圖案放置

此行預設為狀態列顯示

當主畫面選擇後 待機畫面為使用者自行設定後的畫面

, ,

目前畫面為台達預設顯示

此行預設為狀態列顯示

按

鍵再按

AUTO AUTO AUTO

鍵

ms

200

ms

再按

1000

ms

鍵

按

MENU

鍵

JOG JOG JOG

14 35:5 6

：

14 35: 56

：

14 35:56

：

選單內容

1:

選單

1:

詳細參數

2:

參數複製

3:

按鍵上鎖

詳細參數

2:

參數複製

3:

按鍵上鎖

4:

PLC

1~4

選項

功能

KPC- CC 01 & KPC-C E01

NOTE

1. 开机画面固定为静态图片显示，不能作跑马灯等动态显示。

2. Power ON的显示，先为开机画面，然后是主画面。而主画面预设是台达的 F/H/A/U 物理量显示，此四个物理量依据参数
00-03(Start up display)设定作为显示的次序。当选项旗标在 U物理量时，可以”<-“与”->”依照参数 00-04( U ser Di spla y)依
序切换其它物理量。

5:PLC

複製

6:

故障紀錄

7:

快速簡易設定

8:

螢幕顯示設定

9:

時間設定

共同選項

10:

語言設定

11:

開機畫面選擇

12:

主畫面選擇

13:PC

連線

10-3

画面符号说明

開機畫面選擇

1:

預設圖一

2:

預設圖二

3:

使用者定義

选单项目操作说明

選單

1:

詳細參數

2:

參數複製

3:

按鍵上鎖

1. 详细参数

詳細參數

00:

驅動器參數

01:

基本參數

02: /

數位輸出 輸

ENTER

按

鍵, 進入設定畫面

詳細參數

00:

驅動器參數

01:

基本參數

02: /

數位輸出 輸

表示出廠預設值

表示後續還有項目內容未顯示完成

可按

鍵, 了解後面內容說明

表示後續還有字未顯示完成,

選單內容

詳細參數

1:

參數複製

2:

按鍵上鎖

3:

PLC

功能

4:

選項

1~4

KPC- CC 01 & KPC-C E0 1

5:PLC
6:

故障紀錄

7:

快速簡易設定

8:

螢幕顯示設定

9:

時間設定

00 驱动器参数 群组内容

00-08 参数密码输入

01-00 最高操作频率

語言設定

複製

共同選項

00-

驅動器參數

01
02
03

10:

開機畫面選擇

11:

主畫面選擇

12:
13:PC

機種代碼識
額定電流顯
重置設定

00-08

0000

參數密碼設定

0000~9999 MY MODE

01-00

600.00

最高操作頻率

50.00~600.00 MY MODE

連線

Hz

2. 参数复制

參數複製

1:
2:
3:

提供四组复制
当设定完成后, 即刻会将修改时间置入到参数复制的画面中, 如下列范例中
步骤流程

范例

參數複製

1:2010/03/14
2:
3:

按

ENTER

鍵, 進入設定畫面

檔案一

1:

存至驅動器

2:

存至操作器

選項移動功能

選取後,按

ENTER

鍵, 即執行儲存功能

10-4

3. 按键锁

按鍵上鎖

按 鍵確認

ENTER

鍵盤鎖住

数字操作器说明

此功能选定上锁功能
当按键上锁后, 主画面并不会显示上锁状态, 只要一按到任何按键, 会跳出
一各对话框, 说明~~按 ESC 键三秒后键盘解锁~~

HAND

ENTER

按

4. PLC 功能

PLC

1:

無功能

2: PLC

啟動 功能

3: PLC

停止 功能

PLC 功能

1. 无功能

2. 启动 PLC 功能

3. 停止 PLC 功能

鍵, 即上鎖

JOG

14 35:56

：

按任意键后

按鍵上鎖

按 鍵三秒後

ESC

鍵盤解鎖

当启动 PLC 功能以及停止 PLC 功能时，台达预设主画面的状态列会有 PLC
显示。

600.00Hz

F

600.00Hz

H

A

23.5A

操作器(KPC-CE01)的 PLC功能只显示

1. PLC0

2. PLC1

3. PLC2

5. PLC 复制

PLC

複製

1:
2:
3:

提供四组复制
当设定完成后, 即刻会将修改时间置入到 PLC复制的画面中, 如下列范例中
步骤流程

范例

PLC

複製

1:2010/03/14
2:
3:

按

ENTER

鍵, 進入設定畫面

檔案一

1:

存至驅動器

2:

存至操作器

選項移動功能

選取後,按

ENTER

鍵, 即執行儲存功能

若在使用 WPLSoft编辑后，有自行设定密码，则存至操作器时，需输入密
码才能做存放的动作。当可输入次数降到 0时，表示 PLC 程序已经完全无
法读出。

檔案一

密碼

0000

可輸入次數

0

10-5

6. 故障纪录

故障紀錄

1:GFF
2:ocA
3:oH

ENTER

按

鍵, 進入詳細資料

KPC-CE01并无此功能

可累计六组故障代码

最前面的一次为离目前最近的日期所发生的异常纪录，点选进入可查看详细
纪录 (包含时间, 频率, 电流, 电压, DCBus 电压, 日期)
范例

故障紀錄

1:GFF
2:ocA
3:oH

按

ENTER

鍵, 可檢查當時發生的電流/電壓值

2:ocA

時間:

19:47 : 00

頻率:
電流:

0.00

0.00

NOTE

此功能仅作为当下所使用驱动器之故障纪录，并记忆在 KPC-CC01。使
用者若任意更换 KPC-CC01数字操作器置于他台驱动器，就需自行留意
尔后发生故障纪录，并不会因更换 KPC-CC01数字操作器而遗失纪录。

7. 快速简易设定

快速簡易設定

1:VF

模式

2:VFPG
3:SVC

快速简易设定项目

1. VF 模式

2. VFPG 模式

3. SVC 模式

4. FOCPG 模式

5. TQCPG 模式

6. 我的模式

ENTER

按

模式

模式

鍵, 進入設定畫面

各项目内容说明

1. VF 模式
选项内容

VF

模式

01:
02:
03:

:P00-07

參數解密輸入
參數密碼輸入
控制模式

1. 参数解密输入 (P00-07)

2. 参数密码输入 (P00-08)

3. 控制模式 (P00-10)

4. 速度模式选择 (P00-11)

5. 负载选择 (P00-16)

01:参数解密输入

6. 载波频率(P00-17)

7. AUTO 频率指令 (P00-20)

00-07

0

參數解碼輸入

0~65535

8. AUTO 运转指令 (P00-21)

9. 停车方式 (P00-22)

10. 操作器 STOP键致能 (P00-32)

11. 最高操作频率(P01-00)

12. MI 最高频率 (P01-01)

13. MI 最大电压 (P01-02)

14. MI 中间 1 频率 (P01-03)

15. MI 中间 1 电压 (P01-04)

16. MI 中间 2 频率 (P01-05)

17. MI 中间 2 电压 (P01-06)

18. MI 最低频率 (P01-07)

19. MI 最低电压 (P01-08)

20. 上限频率 (P01-10)

21. 下限频率 (P01-11)

22. 加速时间 1 (P01-12)

23. 减速时间 1 (P01-13)

24. OV 失速防止 (P06-01)

25. 保护降载波方式 (P06-55)

26. 煞车动作准位 (P07-00)

27. 启动速度追踪 (P07-12)

28. 异常停机方式 (P07-20)

10-6

2. VFPG 模式

VFPG

模式

01:

參數解密輸入

02:

參數密碼輸入

03:

控制模式

01:参数解密输入

00-07

參數解碼輸入

0~65535

3. SVC 模式

SVC

模式

01:

參數解密輸入

02:

參數密碼輸入

03:

控制模式

01:参数解密输入

00-07

參數解碼輸入

0~65535

:P00-07

0

:P00-07

0

数字操作器说明

29. 转矩滤波时间 (P07-24)

30. 滑差补偿时间 (P07-25)

31. 转矩补偿增益 (P07-26)

32. 滑差补偿增益 (P07-27)

选项内容

1. 参数解密输入 (P00-07)

2. 参数密码输入 (P00-08)

3. 控制模式 (P00-10)

4. 速度模式选择 (P00-11)

5. 负载选择 (P00-16)

6. AUTO 频率指令 (P00-20)

7. AUTO 运转指令 (P00-21)

8. 停车方式 (P00-22)

9. 操作器 STOP 键致能 (P00-32)

10. 最高操作频率(P01-00)

11. MI 最高频率 (P01-01)

12. MI 最大电压 (P01-02)

13. MI 最低频率 (P01-07)

14. MI 最低电压 (P01-08)

15. 上限频率 (P01-10)

16. 下限频率 (P01-11)

17. 加速时间 1 (P01-12)

18. 减速时间 1 (P01-13)

19. OV 失速防止 (P06-01)

20. 煞车动作准位 (P07-00)

21. 转矩滤波时间 (P07-24)

22. 滑差补偿时间 (P07-25)

23. 滑差补偿增益 (P07-27)

24. 编码种类选择 (P10-00)

25. 编码器脉波数 (P10-01)

26. 编码输入形式 (P10-02)

27. ASR1 增益 (P11-06)

28. ASR1 积分时间(P11-07)

29. ASR2 增益 (P11-08)

30. ASR2 积分时间 (P11-09)

31. ASR 零速增益 (P11-10)

32. ASR1 零速积分 (P11-11)

选项内容

1. 参数解密输入 (P00-07)

2. 参数密码输入 (P00-08)

3. 控制模式 (P00-10)

4. 速度模式选择 (P00-11)

5. 负载选择 (P00-16)

6. 载波频率(P00-17)

7. AUTO 频率指令 (P00-20)

8. AUTO 运转指令 (P00-21)

9. 停车方式 (P00-22)

10. 操作器 STOP 键致能 (P00-32)

11. 最高操作频率(P01-00)

12. MI 最高频率 (P01-01)

13. MI 最大电压 (P01-02)

14. MI 最低频率 (P01-07)

15. MI 最低电压 (P01-08)

16. 上限频率 (P01-10)

17. 下限频率 (P01-11)

10-7

18. 加速时间 1 (P01-12)

19. 减速时间 1 (P01-13)

20. IM1 满载电流 (P05-01)

21. IM1 额定功率 (P05-02)

22. IM1 额定转速 (P05-03)

23. IM1 极数 (P05-04)

24. IM1 无载电流 (P05-05)

25. OV 失速防止 (P06-01)

26. 加速 OC防止 (P06-03)

27. 保护降载波方式 (P06-55)

28. 煞车动作准位 (P07-00)

29. 异常停机方式 (P07-20)

30. 转矩滤波时间 (P07-24)

31. 滑差补偿时间 (P07-25)

32. 滑差补偿增益 (P07-27)

4. FOCPG 模式
选项内容

FOCPG

模式

01:

參數解密輸入

02:

參數密碼輸入

03:

控制模式

:P00-07

1. 参数解密输入 (P00-07)

2. 参数密码输入 (P00-08)

3. 控制模式 (P00-10)

4. 速度模式选择 (P00-11)

5. AUTO 频率指令 (P00-20)

01:参数解密输入

6. AUTO 运转指令 (P00-21)

7. 停车方式 (P00-22)

00-07

0

參數解碼輸入

0~65535

8. 最高操作频率(P01-00)

9. MI 最高频率 (P01-01)

10. MI 最大电压 (P01-02)

11. 上限频率 (P01-10)

12. 下限频率 (P01-11)

13. 加速时间 1 (P01-12)

14. 减速时间 1 (P01-13)

15. IM1 满载电流 (P05-01)

16. IM1 额定功率 (P05-02)

17. IM1 额定转速 (P05-03)

18. IM1 极数 (P05-04)

19. IM1 无载电流 (P05-05)

20. OV 失速防止 (P06-01)

21. 加速 OC防止 (P06-03)

22. 保护降载波方式 (P06-55)

23. 煞车动作准位 (P07-00)

24. 异常停机方式 (P07-20)

25. 编码种类选择 (P10-00)

26. 编码器脉波数 (P10-01)

27. 编码输入形式 (P10-02)

28. 系统控制 (P11-00)

29. 惯量标么值 (P11-01)

30. ASR1 低速频宽 (P11-03)

31. ASR2 高速频宽 (P11-04)

32. 零速频宽 (P11-05)

5. TQCPG 模式
选项内容

TQCPG

模式

01:

參數解密輸入

02:

參數密碼輸入

03:

控制模式

:P00-07

1. 参数解密输入 (P00-07)

2. 参数密码输入 (P00-08)

3. 控制模式 (P00-10)

4. 速度模式选择 (P00-11)

5. AUTO 频率指令 (P00-20)

01:参数解密输入

6. AUTO 运转指令 (P00-21)

10-8

数字操作器说明

00-07

參數解碼輸入

0~65535

6. 我的模式

7. 最高操作频率(P01-00)

8. MI 最高频率 (P01-01)

0

9. MI 最大电压 (P01-02)

10. IM1 满载电流 (P05-01)

11. IM1 额定功率 (P05-02)

12. IM1 额定转速 (P05-03)

13. IM1 极数 (P05-04)

14. IM1 无载电流 (P05-05)

15. OV 失速防止 (P06-01)

16. 煞车动作准位 (P07-00)

17. 编码种类选择 (P10-00)

18. 编码器脉波数 (P10-01)

19. 编码输入形式 (P10-02)

20. 系统控制 (P11-00)

21. 惯量标么值 (P11-01)

22. ASR1 低速频宽 (P11-03)

23. ASR2 高速频宽 (P11-04)

24. 零速频宽 (P11-05)

25. 最大转矩命令 (P11-27)

26. 转矩偏压来源 (P11-28)

27. 转矩偏压设定 (P11-29)

28. 转矩命令来源 (P11-33)

29. 转矩命令 (P11-34)

30. 速度限制选择 (P11-36)

31. 转矩正向限制 (P11-37)

32. 转矩反向限制 (P11-38)

我的模式

01:
02:
03:

客户可在参数设定值页面中,按
下 F4 键, 就会储存到我的模式
中, 而在我的模式中, 可进去修
改参数设定值,若想删除参数项
目, 须进入此参数后, 画面的右
下角出现 DEL 字眼时, 即可清
除此参数。

选项内容
共可储存 01~32 组参数

设定流程如下

1

05-02

Amps

05-02

馬達電流

0.00~600.00 MY MODE

按下 鍵 可儲存到

F4 ,

我的模式中

2

我的模式

01:

馬達電流

02:
03:

储存正确会在我的模式中看到参数
项目。
当需要作修改或删除此参数时,
则在我的模式中, 点选删除参数项目

05-02

Amps

05-02

馬達電流

0.00~600.00 DEL

按下 鍵 可刪除此參數在

F4 ,

我的模式中的紀錄

10-9

8. 屏幕显示设定

屏幕顯示設定

1:

對比調整

2:

背光時間

ENTER

按

鍵, 進入設定畫面

1. 对比调整

對比調整

6

0

10

調整設定值

2. 背光时间

背光時間

Min

5

調整設定值

9. 时间设定

時間設定

2009/01/01

_ _ : _ _ :_ _

10. 语言设定

語言設定

1:English
2:

繁體中文

3:

簡體中文

1

10

進入此畫面時
會先停在 閃爍著

,

"09" ,

做移動位置功能切換

做設定值遞增 遞減功能切換

NOTE

ENTER

設定後按

/

鍵再次確認

使用限制：数字操作器里(KPC-CC01)金电容充电时间约六分钟，即可完

成。当拔除数字操作器后，待命时间约能维持七日，超过期限时间需重新
做设定。

语言设定选项是以该语言的字型显示

11. 开机画面选择

開機畫面選擇

1:

預設圖一

2:

預設圖二

3:

使用者定義

1. 预设图一

DELTA LOGO 图形

2. 预设图二

DELTA 文字的图形

3. 使用者定义~~须搭配编辑配件(软件 TPEditor & 通讯转换模块 IFD6530)

没有编辑配件时，按使用者定义，会显示空白画面，当使用过编辑配件后，
选[使用者定义]，即可选取自行编辑过的内容
通讯转换模块 IFD6530
为选购配件，使用详细说明可参阅 07 配件选购

TPEditor
请至台达网站下载软件，选取 TPEditor V1.40

http://www.delta.com.tw/ch/product/em/download/download_main.asp?act=3&pid=1&cid=1&tpid=3

操作方式请参阅 10-12 页 “TPEditor 操作说明 ”

10-10

12. 主画面选择

数字操作器说明

主畫面選擇

1.

預設畫面

2.

使用者定義

提供预设画面及自行编辑方式选择

ENTER

按

鍵, 進入設定畫面

13. PC 联机

1.预设画面

60.00 Hz

F

0.00Hz

H
A

0.00

F 600.00Hz >>> H >>> A >>> U (循环显示)

2. 使用者定义~~须搭配编辑配件(软件 TPEditor & 通讯转换模块 IFD6530)

没有编辑配件时，选择使用者定义，会显示空白画面，当使用过编辑配件
后，选[使用者定义]，即可选取自行编辑过的内容
通讯转换模块 IFD6530
为选购配件，使用详细说明可参阅 07 配件选购

TPEditor
请至台达网站下载软件，选取 TPEditor V1.40

http://www.delta.com.tw/ch/product/em/download/download_main.asp?act=3&pid=1&cid=1&tpid=3

操作方式请参阅 10-12 页 “TPEditor 操作说明 ”

PC

連線

按 鍵確認

ENTER

電腦連線

选择”1” 按 ENTER

PC

連線

等待中

28%

选择”2” 按 ENTER

PC 联机功能是要与计算机联机下载使用者自行编辑的页面，进入此功能第

一页面是要确认 KPC-CC01是否与计算机端联机成功，按 Enter 键进入下一
页，等待通讯确认

1. 尚未使用编辑配件与计算机联机时，五秒钟后，会出现通讯逾时画面

PC

連線

通訊逾時

"ESC"

按鍵回到
選單內容

2. 用编辑配件与计算机联机时，五秒内要从计算机端执行下载画面的动

作，会出现下载页面画面，下载完成会回到 MENU 主选单画面

PC

連線

下載中

28%

3. 当要使用者定义的开机画面与主画面时，需要先把开机画面选择与主

画面选择都先选在使用者定义的选项，如果没有下载自行编辑的页面
在 KPC-CC01 里面，则会开机画面与主画面会显示空白页面

10-11

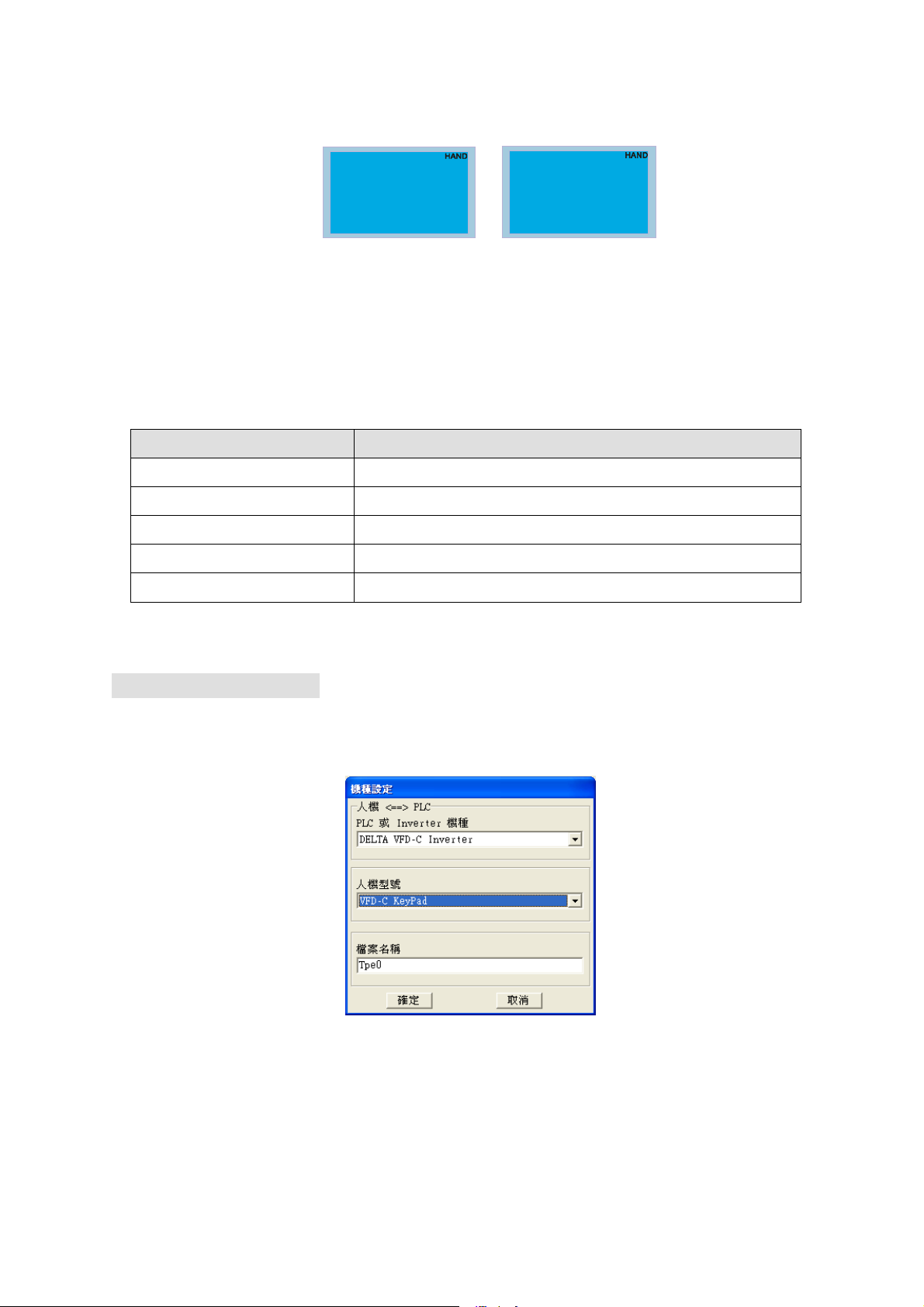

其它显示

当故障发生时, 显示如下:

Fault

ocA

Oc at accel

1. 按 STOP/RESET 键做 RESET 动作，若无任何反应，请洽询各地代理商或送厂维修以了解其故障原因。若
想查阅当时异常的 DC BUS 电压值，输出电流/电压值，可以按”Menu”键选择”故障纪录”来查阅详细的状况。
(请参考上述 ”14 故障纪录” 内容说明)。

2. 当出现故障或者警告讯息时，背光灯会一直闪烁直到故障清除或者警告结束。

Warning

Comm. Error 1

CE01

数字操作器 RJ45 延长线选购品

料号 说明

CBC-K3FT RJ45 通讯连接线 3 feet (约 0.9 公尺)
CBC-K5FT RJ45 通讯连接线 5 feet (约 1.5 公尺)

CBC-K7FT RJ45 通讯连接线 7 feet (约 2.1 公尺)
CBC-K10FT RJ45 通讯连接线 10 feet (约 3 公尺)
CBC-K16FT RJ45 通讯连接线 16 feet (约 4.9 公尺)

TPEditor 操作说明

一、TPEditor 设定与基本使用

1. 启动 T PEdit or 1.40 版

2. 选择 档案->建立新文件 后出现以下窗口，按照图中的设定之后按确定。

3. 进入设计画面，选择 编辑->增加一页，或在右侧人机页面上按右键选择新增，可增加编辑页数，目前 Keypad 韧
体 1.00 版最多支持 4 页。

10-12

数字操作器说明

4.下载设定，至工具->通讯协议设定 IFD6530 的通讯端口与速度，速度只支持 9600、19200、38400 三种。

二、编辑开机页面

1. 点击一下画面右侧开机页面字样，或检视->开机画面，会出现开机页面的空白窗口，利用圈起来的对象，设计开机

logo 画面。

10-13

2. 静态文字 －在页面空白处点一下 会出现对象的图案，双击该对象出现如下图设定。可在左方空白输入想

要的文字，右方”框线设定”、”文字方向”及”文字位置”皆可自由调整。

3. 静态图形

4. 几何图形

5. 下载－如下图范例画面，”Boot page”字样为静态文字，底下为 11 种几何图形，画面右方为静态图形。

想下载开机画面时，需先点击一下开机画面的窗口让它呈现”启用”的状态。先至工具-> 通讯协议设定好 Com port
的位置，然后选择通讯-> 自订开机画面输入。当出现确认是否写入的对话框时，Keypad 需至 Menu 选择 PC LINK
选项，按下”ENTER”键待机之后，TP 软件再按下对话框”YES”开始下载。

－双击该对象可以选择想要汇入的图片，只限于 bmp 格式。

共有 11 种，依需要增加至画面上。

10-14

数字操作器说明

三、编辑主页面

1. 点击软件画面右侧人机页面底下想要编辑的页码，或检视->人机页面，开始编辑主画面。可使用的对象如图所示：
由左至右依序为：静态文字、数值显示、静态图形、刻度、条状图、按钮、万年历、度量衡、输入值，以及 11 个几
何图形与几何图形线条粗细。其中静态文字、静态图形与几何图形的使用方法与前述编辑开机画面的方法相同。

2. 数值显示－将数值显示对象加至画面中，双击该对象，可设定关联装置、框线设定、字型、以及位置设定。

关联装置可以选择想要读取的 VFD通讯位置，或内部 PLC 记忆位置。如想读取 VFD 输出频率(H)，设定$2202。或

PLC 位置如 D0(其余数值请参照 ACMD ModBus Comm Address List 文件或第 16 章 PLC 功能应用)。

10-15

3. 刻度 －双击刻度或是从画面右侧的属性窗口可调整刻度各种选项。

a. 刻度位置是选择数字在刻度图形的哪边，选择上下时，刻度是横向的，选择左右时，刻度为纵向的。
b. 进行方向为指定刻度的哪一边为最大值，哪一边为最小值。
c. 字型调整数字的字号。
d. 数值长度可选择 16 位或 32 位，此设定会影响最大最小值的可设定范围。
e. 主刻度与次刻度为设定整个刻度尺一共分成几等分(较长的刻度)，以及每个等分里又再分成几个小等分(较短的长

度)。

f. 最大值与最小值为设定刻度两端的数值，可为负数，但可输入的值会受到数值长度的设定限制。譬如设定 16 进

位，就无法在最大最小值里输入-40000。

根据上图设定可以得到以下的刻度图形：

4. 条状图

－条状图的设定如下图：

a. 关联装置选择想要读取的 VFD 通讯位置数值。
b. 进行设定为数值由小至大条状图填满的方向。
c. 数值长度决定最大最小值可填写的范围。
d. 最大值最小值，决定条状图的最大与最小显示范围如果数值小于等于最小值，则长条图为全空，若数值大于等于

最大值则为全部填满，介于最大最小值之间则依比例填满长条图。

10-16

数字操作器说明

5. 按钮 －此对象目前 Keypad韧体只支持换页功能，设定其它功能皆无效。输入文字以及插入图片也尚未支持。

双击按钮对象打开设定窗口：

a. 按钮种类可设定按钮的功能，目前只支持换画面与设定常数功能
b. 换页设定，选择了换画面功能之后会出现此选项，请先确认在软件主画面的人机页面处已新增一个以上的画面，

则可由此选单选择按钮切换到哪一个页面。目前韧体支持 0~3 共四页。

c. 功能键为设定按下 Keypad上得哪一个按键代表启动这个按钮的功能。需注意的是，TPEditor 软件预设将上下键

锁住，不可以设定，如要开放上下键设定，请先点击一下主画面右侧的人机接口，然后从上方的工具->功能键设

定->可重新定义人机上下键来开放上下键设定。

d. 设定常数功能中常数设定为此功能动作时要输入的固定常数为何。其实设定同第 6 项输入值。

10-17
