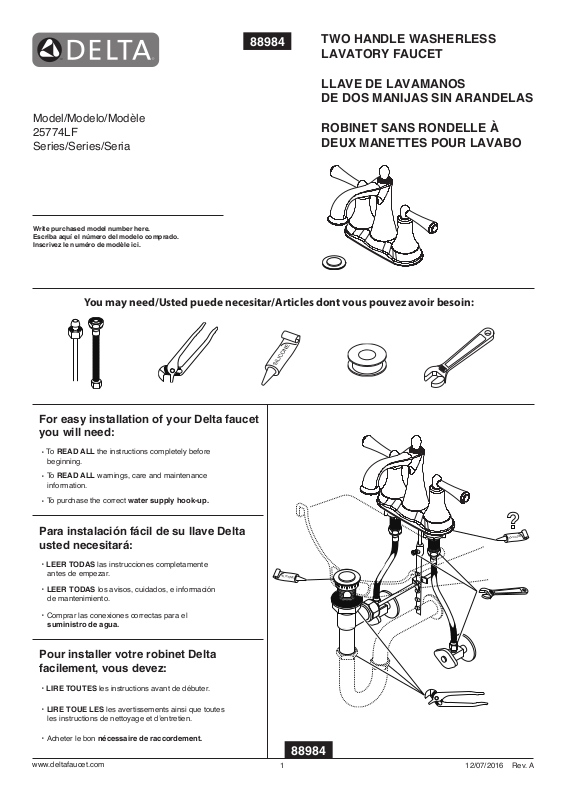

Delta CBKB1874 Installation & Assembly

Model/Modelo/Modèle
25774LF
Series/Series/Seria

Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.

You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:

88984

TWO HANDLE WASHERLESS
LAVATORY FAUCET

LLAVE DE LAVAMANOS
DE DOS MANIJAS SIN ARANDELAS

ROBINET SANS RONDELLE À
DEUX MANETTES POUR LAVABO

For easy installation of your Delta faucet
you will need:

To

READ ALL

・

beginning.

To

READ ALL

・

information.

To purchase the correct

・

the instructions completely before

warnings, care and maintenance

water supply hook-up.

Para instalación fácil de su llave Delta
usted necesitará:

LEER TODAS

・

antes de empezar.

LEER TODAS

・

de mantenimiento.

Comprar las conexiones correctas para el

・

suministro de agua.

las instrucciones completamente

los avisos, cuidados, e información

SILICONE

L

O

F

N

E

T

SILICONE

Pour installer votre robinet Delta
facilement, vous devez:

LIRE TOUTES

・

LIRE TOUE LES

・

les instructions de nettoyage et d’entretien.

Acheter le bon

・

www.deltafaucet.com

les instructions avant de débuter.

les avertissements ainsi que toutes

nécessaire de raccordement.

88984

1

12/07/2016 Rev. A

1

1

2

SHUT OFF WATER SUPPLIES.

Remove old faucet. Place gasket (1) on bottom of new faucet. Place faucet through mounting holes in sink.

Option: If sink is uneven, use silicone under the gasket (1).

Secure faucet to sink using locknuts (2) provided.

CIERRE LOS SUMINISTROS DE AGUA.

Quite la llave vieja. Coloque el empaque (1) in la parte inferior de la llave. Coloque la llave de agua a través de los
agujeros de instalación en el lavamanos.

Opción: Si el lavamanos está desnivelado, utilice silicóndebajo del empaque (1).

Fije la llave al lavamanos con las contratuercas (2) proporcionadas.

INTERROMPEZ L’ARRIVÉE D’EAU.

Déposez le vieux robinet. Placez le joint (1) contre le dessous du robinet nuef.

Option: Si la surface dulavabo est inégale, appliquez du composé à la silicone sous le joint (1).

Fixez le robinet l'évler à l'aide des écrous autofreinés (2) fournis.

2

88984 Rev. A

2

A. B.

1

2

1

3

C.

3

D.

2

3

1

1

3

4

2

1

2

3

4

3

54

6

7

1

2

Install Pop-Up Assembly

Remove stopper (1) and ange (2).

A

.

Screw nut (3) all the way down.
Push black gasket (4) down.

Remove pivot nut (1). Install horizontal

C

.

rod (2) and stopper (3) as removable
(4) or non-removable (5). Hand tighten
pivot nut. Attach horizontal rod to strap
(6) using clip (7).

Instale el Ensamble de Desagüe Automático

Quite el tapón (1) y el reborde (2).

A

.

Atornille la tuerca (3) completamente
hasta abajo. Empuje el empaque
negro (4) Poussez le joint noir (4)
vers le bas.

Quite la tuerca del pivote (1). Instale la

C

.

barra horizontal (2) y el tapón (3) como
desmontable (4) o fijo (5). Apriete
a mano la tuerca del pivote. Una la
barra horizontal a la barra chata (6)
utilizando el gancho (7).

Installez le renvoi mécanique

Enlevez la bonde (1) et la collerette (2).

A

.

Vissez l’écrou (3) à fond. Poussez le

joint noir (4) vers le bas.

Enlevez l’écrou de pivot (1). Installez

C

.

la tige horizontale (2) et la bonde (3)

pour qu’elle soit amovible (4) ou non
amovible (5). Serrez l’écrou de pivot

à la main. Fixez la tige horizontale au

feuillare (6) à l’aide de l’agrafe (7).

Apply silicone to underside of flange (1).

B

.

Insert body (2) into sink. Screw ange onto

body. Pivot hole (3) must face back of sink.
Tighten nut/gasket, clean excess silicone.

Insert lift rod (1) through faucet and into

D

.

strap (2). Tighten screw (3). Connect
assembly to drain (4).

Aplique silicón a la parte interior del reborde

B

.

(1). Inserte el cuerpo (2) en el lavamanos.
Atornille el reborde encima del cuerpo. El
hoyo del pivote (3) debe de estar de la parte
a la llave. Apriete la tuerca/empaque, limpie
el exceso de silicón.

Introduzca la barre de alzar (1) a través

D

.

de la llave y dentro en la barra chata (2).
Apriete el tornillo (3). Conecte el ensamble
al desagüe (4).

Appliquez du composé d’étanchéité à la

B

.

silicone sous la collerette (1). Introduisez

le corps (2) du renvoi dans l’évier. Vissez

la collerette sur le corps. Le trou du pivot (3)

doit faire face à l’arrière de l’évier. Serrez
l’écrou contre le joint et enlevez le surplus
de composé d’étanchéité.

Introduisez la tirette (1) dans le robinet

D

.

et le feuillard (2). Serrez la vis (3).

Raccordez l’ensemble au renvoi (4).

CONNECT TO WATER SUPPLIES.
(HOOK-UPS NOT PROVIDED).

Determine which type of connection you will be
making.
(1) Ball nose risers (3/8" O.D. copper tubing) with
coupling nuts (3) (not supplied) or
(2) 1/2" I.P.S faucet connectors.

CONECTE A LOS SUMINISTROS DE AGUA.
(LAS CONEXIONES NO SON PROPORCIONADAS).

Determine que tipo de conexión usted va a hacer.
(1) Tubos montantes de nariz redondeada (tubería
de cobre de 3/8" D.E.) con tuercas de acoplamiento
(3) (no proporcionadas), o
(2) conectadores de llave I.P.S. de 1/2".

RACCORDEMENT À LA TUYAUTERIE
D’ALIMENTATION (RACCORDS NON FOURNIS)

Vous pouvez utiliser l’un ou l’autre des modes de

branchement suivants: (1) Tubes-raccords à extrémité
arrondie (tube de cuivre 3/8 po d.e.) avec écrous de
raccordement (3) (non fournis) ou,
(2) raccords 1/2 po IPS pour robinetterie.

3

88984 Rev. A

4

5

1

2

4

FLUSH SYSTEM/CHECK FOR LEAKS.

Remove aerator (1) using supplied wrench (2) or coin and turn faucet
handles (3) to the full on mixed position. Turn on hot and cold water

supplies (4) and ush water lines for one minute.

Important: This ushes away any debris that could cause

damage to internal parts.

Check all connections at arrows for leaks. Replace aerator. Re-tighten
if necessary, but do not overtighten.

3

4

4

1

2

Maintenance
SHUT OFF WATER SUPPLIES

Remove handles by hand

NOTE:

turning handle base counterclockwise.

If faucet exhibits very low ow:

Replace Stem Unit Assembly (1) and
Seats and Springs (2)*, Repair Kit.

If faucet exhibits very low ow:

A. Remove and clean Aerator (3)
(page 5), or
B. Clean Seats and Springs (2) of any
debris.

*Install stems (1) correctly for
proper handle rotation:

Note:

1. The stops (4) must point to the
center of the faucet for proper
handle rotation.

2. Replace handle properly. Be
sure the handle with "H" mark (5)
to be installed onto the left and
the handle with "C" mark onto the
right.

DEJE CORRER EL AGUA POR EL SISTEMA/EXAMINE POR SI
HAY FILTRACIONES.

Quite el aereador (1) usando la llave de tuercas (2) o moneda
proporcionada con su llave de agua y gire las manijas de la llave de
agua (3) a la posición completamente abierta. Abra los suministros de
aguacaliente y fría (4) y deje que el agua corra por las líneas por un
minuto.

Importante: Esto limpia cualquier escombro que pudiera causar
daño a las partes internas.

Examine para asegurarse que no haya filtraciones. Reemplace el
aireador. Apriete de nuevo si es necesario, pero no apriete demasiado.

RINÇAGE DE L’INSTALLATION ET VÉRIFICATION DE
L’ÉTANCHÉITÉ.

Retirez l’aérateur (1) en utilisant la clé (2) ou pièce et tournez les
poignées (3) du robinet en position d’écoulement maximumde l’eau
chaude et de l’eau froide. Rétablissez l’alimentation en eau chaude et
en eau froide (4), puis laissez s’écouler l’eau une minute.

Important: Il faut laisser s’écouler l’eau pour évacuer les saletés
qui pourraient abîmer les éléments internes du robinet.

Vérifiez l'étancheite. Remettez l’aérateur en place. Serrez-les de

nouveau au besoin, mais prenez garde de trop serrer.

Mantenimiento
CIERRE LOS SUMINISTROS DE AGUA

Saque la mannilla girando la base

NOTA:

de manilla en contra del sentido de las
agujas de reloj.

Si la llave tiene fugas en la salida:

Reemplace los Ensamble de la Unidad del
Vástago (1) y Asientos y Resortes (2)*,
Equipo para Reparación.

Si la llave muestra un ujo muy bajo:

A. Quite y limpie el aireador (3)
(página 5), o
B. Limpie los Asientos y Resortes (2) de
cualquier escombro.

Entretien
INTERROMPEZ L’ARRIVÉE D’EAU

Enlevez des poignées par la main

NOTE:

en tournant la poignée par en base en
sens inverse des aiguilles d'une montre.

Si le robinet fuit par le bec :

Remplacez l’obturateur (1) ainsi que les

sièges et les ressorts (2)*.

Si le débit du robinet est très faible:

A. Enlevez l’aérateur (3)

(page 5) et nettoyez-le.
B. Vous pouvez aussi nettoyer les sièges
e t les ressorts (2).

4

*Instale las espigas (1)
correctamente para una giración
correcta de la manija:

Note:

1. Los topes (4) deben señalar
al centrode la llave de agua para
obtener una rotaciónapro piada de
la manija.

2. Vuelva a colocar manilla
adecuadamente. Be sure the
handle with "H" mark (3) to be
installed onto the left and the
handle with "C" mark onto the right.

*Installez les obturateurs (1)
correctement pour que les manettes
pivotent dans le bon sens.

Note:

1. les butées (4) doivent pointer
vers le centre du robinet pour que
les manettes pivotent correctement.

2. Remplacez la poignée
correctement. Lamanette portant la
lettre " H " (3) doit êtremontée du
côté gauche et lamanette portant la
lettre "C ", du côté droit.

88984 Rev. A

▲

Specify Finish
Especifíque el Acabado
Précisez le Fini

RP92192

Lift Rod
Barra de Alzar
Tige de Manoeuvre

▲

RP92190

Handle Assemblies
Conjunto de manija
Montage de la manette

▲

4

RP78871

1

Stem Unit Assembly, Seat & Spring,
Bonnet Nut
Ensamble de la Unidad del Vástago,
Asiento y Resorte, Bonete
Obturateur, siège et ressort, écrou à
chapeau

3

RP84385-1.2

Aerator
Aireador
Aérateur

2

RP62472

Plastic Pop-Up Less Lift Rod
Desagüe Automático de Plástico
Menos la Barra de Alzar
Renvoi Mécanique en Plastique
Sans la Tige de Manoeuvre

RP79572

Adapter
Adaptador
Adaptateur

RP92191

Gasket
Empaque
Joint

▲

RP6183

Locknuts
Contratuercas
Ècrous de Blocage

5

88984 Rev. A

CLEANING AND CARE

Care should be given to the cleaning of this product. Although its finish is extremely durable, it can be damaged by harsh abrasives or polish. To clean,
simply wipe gently with a damp cloth and blot dry with a soft towel.

Limited Warranty on Delta® Faucets

Parts and Finish

All parts (other than electronic parts and batteries) and finishes of this Delta® faucet are warrant­ed to the original consumer purchaser to be free from defects in material and workmanship for as
long as the original consumer purchaser owns the home in which the faucet was first installed or,
for commercial users, for 5 years from the date of purchase.

Electronic Parts and Batteries (if applicable)

Electronic parts (other than batteries), if any, of this Delta® faucet are warranted to the original
consumer purchaser to be free from defects in material and workmanship for 5 years from the
date of purchase or, for commercial users, for one year from the date of purchase. No warranty is
provided on batteries.

Delta Faucet Company will replace, FREE OF CHARGE, during the applicable warranty period,
any part or finish that proves defective in material and/or workmanship under normal installation,
use and service. If repair or replacement is not practical, Delta Faucet Company may elect to
refund the purchase price in exchange for the return of the product. These are your exclusive
remedies.

Delta Faucet Company recommends using a professional plumber for all installation and repair.
We also recommend that you use only genuine Delta® replacement parts.

Delta Faucet Company shall not be liable for any damage to the faucet resulting from misuse,
abuse, neglect or improper or incorrectly performed installation, maintenance or repair, including
failure to follow the applicable care and cleaning instructions.

LIMPIEZA Y CUIDADO DE SU LLAVE

Tenga cuidado al ir a limpiar este producto. Aunque su acabado es sumamente durable, puede ser afectado por agentes de limpieza o para pulir
abrasivos. Para limpiar su llave, simplemente frótela con un trapo húmedo y luego séquela con una toalla suave.

Replacement parts may be obtained by calling the applicable number below or by writing to:
In the United States and Mexico: In Canada:

Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358) 1-800-345-DELTA (3358)
[e-mail] [e-mail]

Proof of purchase (original sales receipt) from the original purchaser must be made available to
Delta Faucet Company for all warranty claims unless the purchaser has registered the product
with Delta Faucet Company. This warranty applies only to Delta® faucets manufactured after
January 1, 1995 and installed in the United States of America, Canada and Mexico.

DELTA FAUCET COMPANY SHALL NOT BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES (INCLUDING LABOR CHARGES) FOR BREACH OF ANY
EXPRESS OR IMPLIED WARRANTY ON THE FAUCET. Some states/provinces do not allow
the exclusion or limitation of special, incidental or consequential damages, so these limitations
and exclusions may not apply to you. This warranty gives you special legal rights. You may
also have other rights which vary from state/province to state/province.

This is Delta Faucet Company’s exclusive written warranty and the warranty is not transferable.

If you have any questions or concerns regarding our warranty, please view our Warranty FAQs
at www.deltafaucet.com, email us at [e-mail] or call us at the appli­cable number above.

© 2016 Masco Corporation of Indiana

Garantía Limitada de las Llaves de Agua (grifos) Delta®

Piezas y acabado

Todas las piezas (excepto las piezas electrónicas y las pilas) y los acabados de esta llave de
agua Delta® están garantizados al consumidor comprador original de estar libres de defectos
en material y fabricación durante el tiempo que el comprador original posea la vivienda en la
que la llave de agua fue originalmente instalada o, para los consumidores comerciales, durante
5 años a partir de la fecha de compra.

Componentes electrónicos y pilas (si aplicable)

Todas las piezas (salvo las pilas), si hay, de esta llave de agua Delta® están garantizadas al
consumidor comprador original de estar libres de defectos en materiales y fabricación durante
5 años a partir de la fecha de compra o, para los usuarios comerciales, por un año a partir de la
fecha de compra. No se garantizan las pilas.

Delta Faucet Company reemplazará, SIN CARGO, durante el período de garantía aplicable,
cualquier pieza o acabado que pruebe tener defectos de material y/o fabricación bajo la insta­lación, uso y servicio normal. Si la reparación o su reemplazo no es práctico, Delta Faucet
Company tiene la opción de reembolsarle su dinero por la cantidad del precio de compra a
cambio de la devolución del producto. Estos son sus únicos recursos.

Delta Faucet Company recomienda que use los servicios de un plomero profesional para todas
las instalaciones y reparaciones. También le recomendamos que utilice sólo las piezas de
repuesto originales de Delta®.

Delta Faucet Company no será responsable por cualquier daño a la llave de agua que resulte
del mal uso, abuso, negligencia o mala instalación o mantenimiento o reparación incorrecta,
incluyendo el no seguir los cuidados aplicables y las instrucciones de limpieza.

Las piezas de repuesto se pueden obtener llamando al número correspondiente más abajo, o

escribiendo a:
En los Estados Unidos y México: En Canadá:

Delta Faucet Company Masco Canada Limited, Plumbing
Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1 800 345 DELTA (3358) 1 800 345 DELTA (3358)
[e-mail] [e-mail]

La prueba de compra (recibo original) del comprador original debe ser disponible a Delta
Faucet Company para todos los reclamos a menos que el comprador haya registrado el pro­ducto con Delta Faucet Company. Esta garantía le aplica sólo a las llaves de agua de Delta®
fabricadas después del 1 de enero 1995 e instaladas en los Estados Unidos de América,
Canadá y México.

DELTA FAUCET COMPANY NO SE HACE RESPONSABLE POR CUALQUIER DAÑO
ESPECIAL, INCIDENTAL O CONSECUENTE (INCLUYENDO LOS GASTOS DE MANO DE
OBRA) POR EL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA
DE LA LLAVE DE AGUA. Algunos estados/provincias no permiten la exclusión o limitación de
daños especiales, incidentales o consecuentes, por lo que estas limitaciones y exclusiones
pueden no aplicarle a usted. Esta garantía le otorga derechos legales. Usted también puede
tener otros derechos que varían de estado/provincia a estado/provincia.

Esta es la garantía exclusiva por escrito de Delta Faucet Company y la garantía no es trans­ferible.

Si usted tiene alguna pregunta o inquietud acerca de nuestra garantía, por favor, vea nuestra
sección de preguntas frecuentes FAQ sobre la garantía en www.deltafaucet.com, también
puede enviarnos un correo electrónico a [e-mail] o llámenos al
número que le corresponda anteriormente incluido.

© 2016 Masco Corporación de Indiana

INSTRUCTIONS DE NETTOYAGE

Il faut le nettoyer avec soin. Même si son fini est extrêmement durable, il peut être abîmé par des produits fortement abrasifs ou des produits de
polissage. Il faut simplement le frotter doucement avec un chiffon humide et le sécher à l'aide d'un chiffon doux.

Pièces et finis

Toutes les pièces (à l’exception des composants électroniques et des piles) et tous les finis de

ce robinet Delta® sont protégés contre les défectuosités du matériau et les vices de fabrication
par une garantie qui est consentie au premier acheteur et qui demeure valide tant que celui-ci

demeure propriétaire de la maison dans laquelle le robinet a été installé. Dans le cas d’une utilisa­tion commerciale, la garantie est de 5 ans à compter de la date d’achat.

Composants électroniques et piles (le cas échéant)

Si ce robinet Delta® comporte des composants électroniques, ces composants (à l’exception

des piles) sont protégés contre les défectuosités du matériau et les vices de fabrication par une

garantie consentie au premier acheteur qui est d’une durée de 5 ans à compter de la date d’ach­at. Dans le cas d’une utilisation commerciale, la garantie est d’un an à compter de la date d’achat.

Aucune garantie ne couvre les piles.
Delta Faucet Company remplacera, GRATUITEMENT, pendant la période de garantie applicable,

toute pièce ou tout fini qui présentera une défectuosité du matériau et/ou un vice de fabrication

pour autant que le robinet ait été installé, utilisé et entretenu normalement. S’il est impossible de

réparer ou de remplacer le robinet, Delta Faucet Company pourra décider de rembourser le prix

d’achat du produit pour autant que celui-ci lui soit retourné. Il s’agit de vos seuls recours.
Delta Faucet Company recommande de confier l’installation et la réparation à un plombier pro-

fessionnel. Nous vous recommandons également d’utiliser uniquement des pièces de rechange

authentiques Delta®.

Delta Faucet Company se dégage de toute responsabilité à l’égard des dommages causés au
robinet en raison d’un mauvais usage, d’un usage abusif, de la négligence ou de l’utilisation d’une
méthode d’installation, de maintenance ou de réparation incorrecte ou inadéquate, y compris les
dommages résultant du non-respect des instructions de nettoyage et d’entretien applicables.

Garantie limitée des robinets Delta

www.deltafaucet.com

Pour obtenir des pièces de rechange, veuillez appeler au numéro applicable ci-dessous ou écri-

re à l’adresse applicable ci-dessous.

Aux États-Unis et au Mexique : Au Canada:
Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-800-345-DELTA (3358) 1-800-345-DELTA (3358)
[e-mail] [e-mail]

La preuve d’achat (reçu original) du premier acheteur doit être présentée à Delta Faucet

Company pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré

auprès de Delta Faucet Company. La présente garantie s’applique uniquement aux robinets
Delta® fabriqués après le 1er janvier 1995 et installés aux États-Unis d’Amérique, au Canada et

au Mexique.

DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DES

DOMMAGES PARTICULIERS, CONSÉCUTIFS OU INDIRECTS (Y COMPRIS LES FRAIS

DE MAIN-D’OEUVRE) QUI POURRAIENT RÉSULTER DE LA VIOLATION D’UNE GARANTIE

IMPLICITE OU EXPLICITE QUELCONQUE SUR LE ROBINET. Dans les États ou les provinces

où il est interdit de limiter ou d’exclure la responsabilité à l’égard des dommages particuliers,
consécutifs ou indirects, les limites et les exclusions susmentionnées ne s’appliquent pas. La
présente garantie vous donne des droits précis qui peuvent varier selon l’État ou la province où

vous résidez.
La présente garantie écrite est la garantie exclusive offerte par Delta Faucet Company et elle

n’est pas transférable.

Si vous avez des questions ou des préoccupations en ce qui concerne notre garantie, veuillez
consulter la page Warranty FAQs à www.deltafaucet.com, faire parvenir un courriel à customer­[e-mail] ou nous appeler au numéro applicable.

6

®

© 2016 Division de Masco Indiana

88984 Rev. A
