Delta CBKB1178 Dimensions

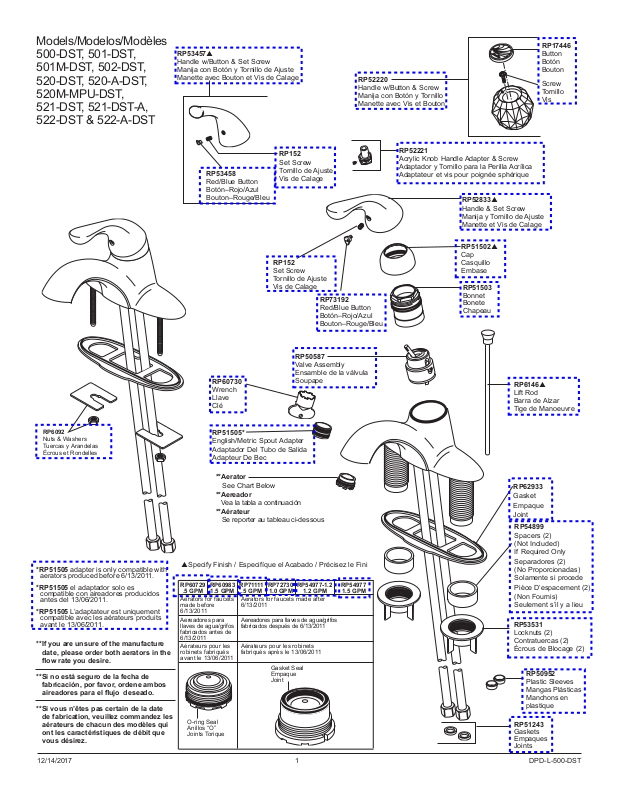

Models/Modelos/Modèles
500-DST, 501-DST,
501M-DST, 502-DST,
520-DST, 520-A-DST,
520M-MPU-DST,
521-DST, 521-DST-A,
522-DST & 522-A-DST

RP53457p

Handle w/Button & Set Screw
Manija con Botón y Tornillo de Ajuste
Manette avec Bouton et Vis de Calage

RP52220

Handle w/Button & Screw
Manija con Botón y Tornillo
Manette avec Vis et Bouton

RP17446

Button
Botón
Bouton

Screw
Tornillo
Vis

RP6092

Nuts & Washers
Tuercas y Arandelas
Écrous et Rondelles

RP152

Set Screw

RP53458

Red/Blue Button

Tornillo de Ajuste
Vis de Calage

Botón–Rojo/Azul
Bouton–Rouge/Bleu

RP152

Set Screw
Tornillo de Ajuste
Vis de Calage

RP60730

Wrench
Llave
Clé

RP51505*

English/Metric Spout Adapter
Adaptador Del Tubo de Salida
Adapteur De Bec

RP73192

Red/Blue Button
Botón–Rojo/Azul
Bouton–Rouge/Bleu

RP50587

Valve Assembly
Ensamble de la válvula
Soupape

RP52221

Acrylic Knob Handle Adapter & Screw
Adaptador y Tornillo para la Perilla Acrílica
Adaptateur et vis pour poignée sphérique

RP52833p

Handle & Set Screw
Manija y Tornillo de Ajuste
Manette et Vis de Calage

RP51502p

Cap
Casquillo
Embase

RP51503

Bonnet
Bonete
Chapeau

RP6146p

Lift Rod
Barra de Alzar
Tige de Manoeuvre

*RP51505 adapter is only compatible with
aerators produced before 6/13/2011.

*RP51505 el adaptador solo es
compatible con aireadores producidos
antes del 13/06/2011.

*RP51505 L’adaptateur est uniquement
compatible avec les aérateurs produits
avant le 13/06/2011.

**If you are unsure of the manufacture
date, please order both aerators in the

ow rate you desire.

**Si no está seguro de la fecha de
fabricación, por favor, ordene ambos

aireadores para el ujo deseado.

**Si vous n’êtes pas certain de la date
de fabrication, veuillez commandez les
aérateurs de chacun des modèles qui
ont les caractéristiques de débit que
vous désirez.

12/14/2017

**Aerator
See Chart Below

**Aereador

Vea la tabla a continuación

**Aérateur

Se reporter au tableau ci-dessous

pSpecify Finish / Especifíque el Acabado / Précisez le Fini

RP60729

RP60983

RP7 1111

RP72730

.5 GPM

1.5 GPM

Aerators for faucets
made before
6/13/2011

Aereadores para
llaves de agua/grifos
fabricados antes de
6/13/2011

Aérateurs pour les
robinets fabriqués
avant le 13/06/2011

O-ring Seal
Anillos “O”
Joints Torique

1.0 GPM

Gasket Seal
Empaque
Joint

RP54977-1.2

1.2 GPM

.5 GPM

Aerators for faucets made after
6/13/2011

Aereadores para llaves de agua/grifos
fabricados después de 6/13/2011

Aérateurs pour les robinets
fabriqués après le 13/06/2011

RP54977

1.5 GPM

1

RP62933

Gasket
Empaque
Joint

RP54899

Spacers (2)
(Not Included)
If Required Only

Separadores (2)
(No Proporcionadas)
Solamente si procede

Pièce D’espacement (2)
(Non Fournis)
Seulement s’il y a lieu

RP53531

Locknuts (2)
Contratuercas (2)
Écrous de Blocage (2)

RP50952

Plastic Sleeves
Mangas Plásticas
Manchons en
plastique

RP51243

Gaskets
Empaques
Joints

DPD-L-500-DST

RP26533p

Metal Pop-Up Assembly Less Lift Rod
Ensamble de Metal del Desagüe Automático Menos la Barra de Alzar
Renvoi Mécanique en Métal Sans la Tige de Manoeuvre

RP27575p

Pop-Up with Metal Flange and Plastic Tail Piece
Drenaje automático con brida de metal y la pieza de cola plástica
Renvoi mécanique avec collerette en métal et raccord droit de vidange en plastique

RP23060p

Flange
Reborde
Collerette

RP6142

Gasket
Empaque
Joint

RP6140

Nut & Washer
Tuerca y Arandela/
Roldana

Écrou et Rondelle

RP5648p

Stopper
Tapón
Bonde

RP12516

Strap & Screw
Barra Chata y Tornillo
Feuillard et Vis

RP6132

Nut
Tuerca
Écrou

RP12517

Horizontal Rod & Clip
Barra Horizontal y Gancho
Tige Horizontale et Agrafe

RP6130

Pivot Seat & Gasket
Asiento de Pivote y Empaque
Joint et Siège du Pivot

RP5648p

Stopper
Tapón
Bonde

Metal Flange
Brida de Metal
Collerette en métal

RP6142

Gasket
Empaque
Joint

RP6140

Nut & Washer
Tuerca y Arandela
L’écrou et rondelle

RP33037

Flange Seal
Sello de Brida
Joint de collerette

PlasticTailpiece
Pieza de Cola Plástica
Raccord droit de
vidange en plastique

RP6146p

Lift Rod
Barra de Alzar
Tige de Manoeuvre

RP12516

Strap & Screw
Barra Chata y Tornillo
Feuillard et Vis

Pivot
Pivote
Pivot

RP6130

Pivot Seat & Gasket
Asiento de Pivote y Empaque
Joint et Siège du Pivot

RP12517

Horizontal Rod
& Clip

Barra
Horizontal
y Gancho

Tige
Horizontale
et Agrafe

Pivot Nut
Pivote de Tuerca
L’écrou du pivot

RP34953

Plastic Pop-Up Assembly
Ensamble del Desagüe Automático Plástico
Renvoi Mécanique en Plastique

RP5648p

Stopper
Tapón
Bonde

RP6146p

Lift Rod
Barra de Alzar
Tige de Manoeuvre

RP12517

Horizontal Rod & Clip
Barra Horizontal y Gancho
Tige Horizontale et Agrafe

pSpecify Finish / Especifíque el Acabado / Précisez le Fini

RP63263

Adapters
3/8"-24 UNEF to 1/2"-20 UN &
3/8"-24 UNEF to 1/2"-14 NPSM

Adaptadors
3/8”-24 UNEF to 1/2”-20 UN &
3/8”-24 UNEF to 1/2”-14 NPSM

Adapteurs
3/8 po-24 UNEF to 1/2 po-20
UN et
3/8 po-24 UNEF to 1/2 po-14
NPSM

12/14/2017

2

DPD-L-500-DST
