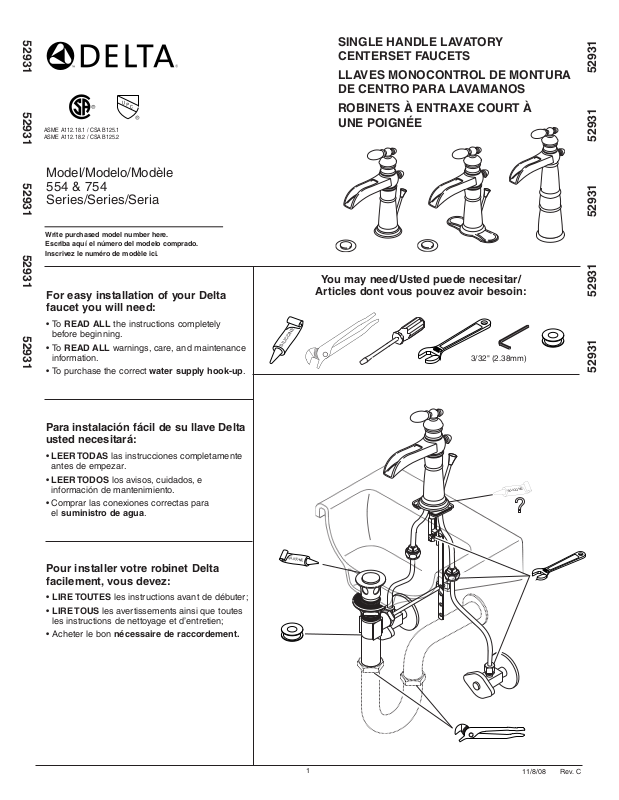

F
L
O
N
ASME A112.18.1 / CSA B125.1
ASME A112.18.2 / CSA B125.2
Model/Modelo/Modèle
554 & 754
Series/Series/Seria
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
For easy installation of your Delta
faucet you will need:
•ToREAD ALL the instructions completely
before beginning.
•ToREAD ALL warnings, care, and maintenance
information.
•Topurchasethecorrectwater supply hook-up.
SINGLE HANDLE LAVATORY
CENTERSET FAUCETS
LLAVES MONOCONTROL DE MONTURA
DE CENTRO PARA LAVAMANOS
ROBINETS À ENTRAXE COURT À
UNE POIGNÉE
You may need/Usted puede necesitar/
Articles dont vous pouvez avoir besoin:
3/32" (2.38mm)
52931 52931 52931 52931 52931
Para instalación fácil de su llave Delta
usted necesitará:
•LEER TODAS las instrucciones completamente
antes de empezar.
•LEER TODOS los avisos, cuidados, e
información de mantenimiento.
•Comprarlasconexionescorrectaspara
el suministro de agua.
Pour installer votre robinet Delta
facilement, vous devez:
•LIRE TOUTES les instructions avant de débuter;
•LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d’entretien;
•Acheterlebonnécessaire de raccordement.
1
11/8/08 Rev. C
1
A.
2
1
2
3
5
4
6
7
1
2
3
5
1
2
3
5
4
6
7
B.
1/2" (12.70mm) IPS
1/2 po (12.70mm) IPS
3
2
1
4
6
7
Faucet Installation
Position faucet (1) with single or three hole escutcheon (2) and baseplate
or gasket (3) on sink. Option: If surface of sink is uneven, use silicone
under the baseplate or gasket. Place metal bracket (4) over mounting stud
(5) under sink. Secure with spacer (6) (if needed) and mounting nut (7).
Tighten mounting nut securely.
Instalación de la Llave de Agua / Grifo
Coloque la llave de agua (1) con la chapa de un agujero o de tres
agujeros (2) y el soporte de metal (3) en el lavamanos. Opción: Si la
superficie está desnivelada, use silicón por debajo de la chapa base.
Coloque el soporte de metal (4) sobre el perno de instalación (5) por
debajo del lavamanos. Fije con el separador (6) (si es necesario) y la
tuerca de instalación (7). Apriete fija la tuerca de instalación.
Installation du robinet
Placez le robinet (1) avec une plaque de finition pour un trou ou trois
trous (2) et la plaque de base (3) sur l’évier. Facultatif : si la
surface de l’évier est inégale, appliquez du composé d’étanchéité
à la silicone sous la plaque de base. Placez le support métal-
lique (4) sur le goujon de montage (5) sous l’évier. Fixez-le avec la
pièce d’espacement (6) (au besoin) et l’écrou de montage (7). Serrez
l’écrou de montage solidement.

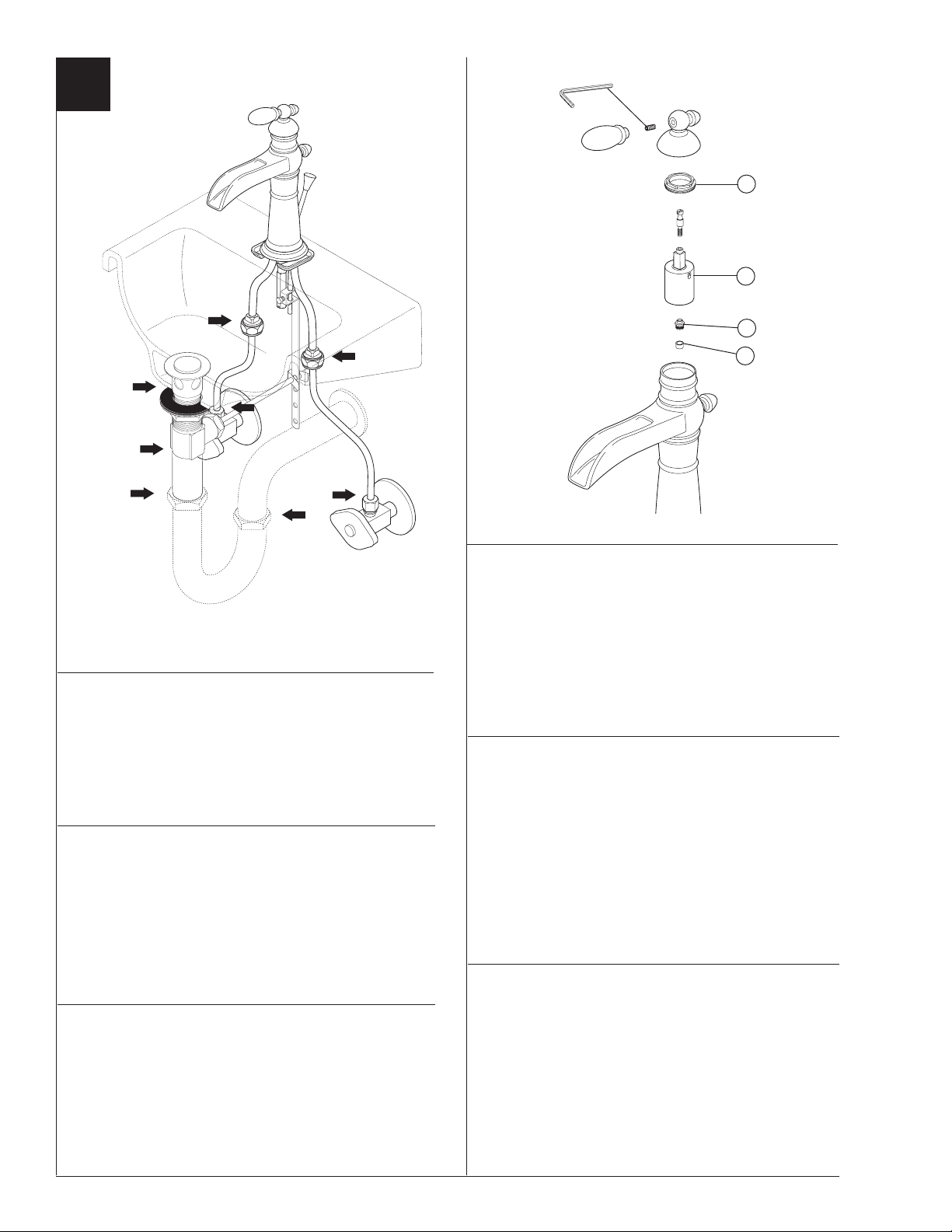

Supply Line Connections
Turn on hot and cold water supplies and flush water lines into a
A.
container for one minute. Important: This flushes away any
debris that could cause damage to internal parts.
Make connections to water lines: Use 1/2" IPS faucet
B.
connections (1), or use coupling nuts (3) (not supplied) with 3/8"
O.D. ball-nose risers (2). Use two wrenches when tightening. Do
not overtighten. Note: Be careful when bending the copper
tubing–Kinked tubes will void the warranty.
Conexiones par alas Líneas de Suministro
Abra los suministros de agua caliente y fría y deje correr el
A.
agua por las tuberías hasta un recipiente por un minuto.
Importante: Esto limpia cualquier residuo que pudiera
causar daño a las partes internas.
Haga las conexiones a las líneas de agua: Use conexiones de
B.
llaves de agua / grifería de 1/2” IPS (1), o use tuercas de acoplamiento (3) (no incluidas) con espigas de nariz esférica de D.E.
de 3/8” (2). Use dos llaves de tuercas cuando apriete. No apriete
demasiado. Nota: Tenga cuidado cuando doble los tubos de
cobre–tubos torcidos anularán la garantía.
Branchement des conduites d’arrivée d’eau
Ouvrez les robinets d’arrivée d’eau chaude et d’eau froide à fond et
A.
laissez l’eau s’écouler une minute pour évacuer les corps étrangers
qui pourraient abîmer les composants internes.
Raccordez le robinet aux conduites d’eau. Utilisez des raccords
B.
1/2 po IPS (1), ou des écrous de raccordement (3) (non fournis) avec
des tubes-raccords 3/8 po D.E. à joint hémisphérique (2). Utilisez
deux clés pour serrer les raccords. Prenez garde de trop serrer.
Note - Prenez garde de pincer les tubes de cuivre en les cintrant.
La garantie devient nulle et sans effet si les tubes ont
été pincés.
