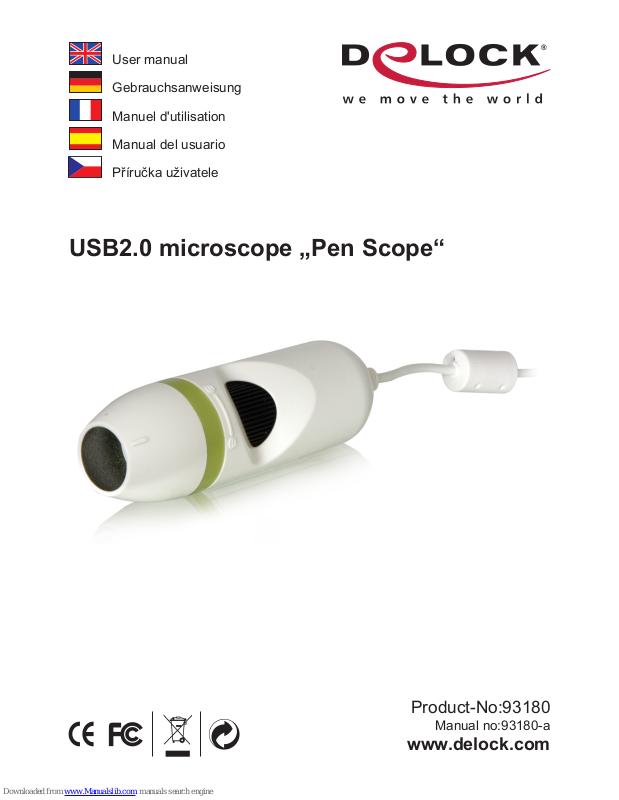

DeLOCK Pen Scope User Manual

USB2.0 microscope „Pen Scope“

Gebrauchsanweisung

User manual

Manuel d'utilisation

Manual del usuario

Product-No:93180

Manual no:93180-a

www.delock.com

Příručka uživatele

-1-

Description

This handy USB2.0 microscope can be applied in different elds, e.g. science,

industry or home use. Equipped with an aspherical high-tech lense and an built-in

LED illumination X3 you can zoom in objects from 50x to 200x, take snap-shots
and time-lapsed videos. Due to its small size and light weight, the microscope is
very exible in its application and can also display positions which are difcult to

reach.

Specication

• USB2.0 specication

• Built-in LED illumination X3

• Aspherical high-tech lense

• Features snap-shots and time-lapsed video with image capture and image
saving

• Zoom: 50x to 200x

• Pixel: 645(H) x 485(V) (300k Pixel)

• CMOS Sensor

• Power consumption: 65~130mA

• No extra power supply required

• Size: 165 x 38 mm (HxR))

• White balance: AWB (autom.)

• Automatic Iris Aperture

• For Windows 98/ME/2000/XP/Vista

System requirements

• PC or Notebook with a free USB Port

• Windows 98/ME/2000/XP/Vista

Package content*

• USB2.0 microscope

• Stand

• Software

• User manual

*Make sure that the product package contains all items before operation. If any
item is missing or damaged, then please contact your dealer immediately.

-2-

Note:

Follow the general instructions for installation of the USB device. If necessary,
read the manual of your computer, or ask a specialist for help.

Driver Installation
Windows Vista

1. Switch on your computer.

2. Connect the USB cable with an available USB port of your computer.

3. Put the driver CD in the CD ROM drive.

4. Afterwards, Windows displays the Hardware wizard.

5. Choose "Don´t show this message again for this device".

6. Open Windows Explorer, select: CD-drive\PenScope\Setup.exe.

7. Choose your language and click "Next".

8. Click on "Next".

9. Choose "Install the driver software anyway".

10. Click on "Finish", to restart the computer.

11. After restart you can start the Software "Toprocap", and you can use the

device.

Windows XP/2000

1. Switch on your computer.

2. Connect the USB cable with an available USB port of your computer.

3. Put the driver CD in the CD ROM drive.

4. Afterwards, Windows displays the Hardware wizard. Click on "Cancel".

5. Open Windows Explorer, select: CD-drive\PenScope\Setup.exe.

6. Choose your language and click "Next".

7. Click on "Next".

8. When driver is located, click "Continue installation".

9. Click on "Finish", to restart the computer.

10. After restart you can start the Software "Toprocap", and you can use the

device.

-3-

Support Delock

If you have further questions, please contact our customer support
[e-mail] / www.delock.com or phone [phone].
You can contact our service hotline during the following times:
Mon – Fri: 9:00 – 17:30 pm charge 0,12 € / min*

* A connection fee applies according to fee schedule of Deutsche Telekom AG or
your local telephone provider.

You can nd current product information on our homepage: www.delock.com

Final clause

Information and data contained in this manual are subject to change without

notice in advance. Errors and misprints excepted.

Copyright

No part of this user manual may be reproduced, or transmitted for any purpose,
regardless in which way or by which means, electronically or mechanically,
without explicit written approval of Delock.

Edition: 08/2007

-4-

Kurzbeschreibung

Dieses handliche USB2.0 Mikroskop ist in unterschiedlichen Bereichen, unter
anderem der Wissenschaft, Industrie oder für den häuslichen Gebrauch einsetz­bar. Ausgestattet mit einer asphärischen hight-tech Linse und einer eingebauten
LED Beleuchtung X3 kann das Mikroskop verschiedenste Objekte vom 50-fachen
bis max. 200-fachen vergrößern, Momentaufnahmen und Videos im Zeitraffer
aufnehmen. Dank seines kompakten Designs und geringen Gewichts, ist das
Mikroskop sehr exibel in seiner Verwendung und kann auch schwererreichbare
Stellen ohne Probleme vergrößert darstellen.

Technische Daten

• USB2.0 Spezikation

• Eingebaute LED Beleuchtung X3

• Asphärische Linse

• Aufzeichnung von Momentaufnahmen und Videos im Zeitraffer möglich

• Vergrößerung: 50-fach bis zu 200-fach

• Pixel: 645(H) x 485(V) (300k Pixel)

• CMOS Sensor

• Stromverbrauch :65~130mA

• Größe: 165 x 38 mm (Höhe x Durchmesser)

• Weißabgleich: AWB (autom.)

• Automatische Blende

• Für Windows 98/ME/2000/XP/Vista

Systemvoraussetzung

• PC oder Notebook mit einem freien USB Port

• CPU: Pentium MMX CPU 600MHz oder mehr

• 128MB Arbeitsspeicher

• Windows 98/ME/2000/XP/Vista

Packungsinhalt*

• USB2.0 Mikroskop

• Ständer

• Software

• Gebrauchsanweisung

*Überzeugen Sie sich vor Inbetriebnahme, dass alle Bestandteile des Lieferum­fangs in der Verpackung enthalten sind. Sollte etwas fehlen oder beschädigt sein,
wenden Sie sich bitte umgehend an Ihren Fachhändler.
