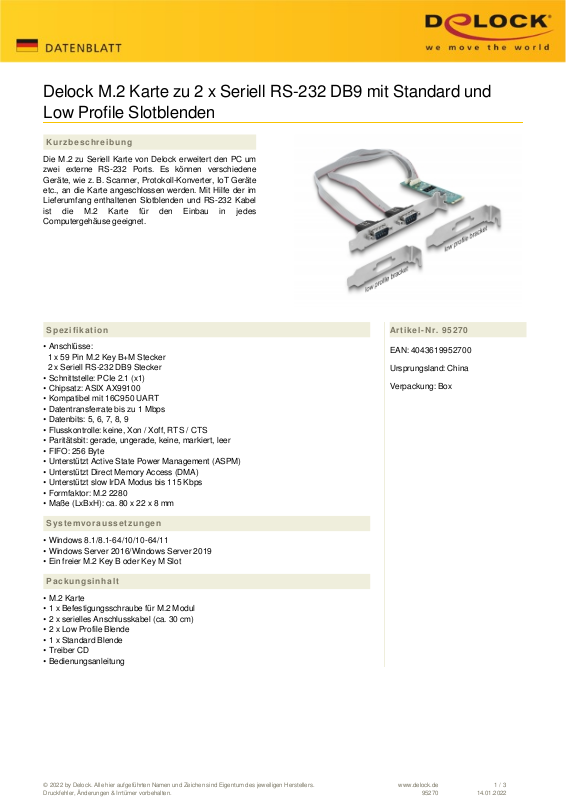

Page 1
Delock M.2 Karte zu 2 x Seriell RS-232 DB9 mit Standard und
Low Profile Slotblenden
Kurzbeschreibung
Die M.2 zu Seriell Karte von Delock erweitert den PC um
zwei externe RS-232 Ports. Es können verschiedene
Geräte, wie z. B. Scanner, Protokoll-Konverter, IoT Geräte
etc., an die Karte angeschlossen werden. Mit Hilfe der im
Lieferumfang enthaltenen Slotblenden und RS-232 Kabel
ist die M.2 Karte für den Einbau in jedes
Computergehäuse geeignet.
Spezifikation
• Anschlüsse:
1 x 59 Pin M.2 Key B+M Stecker
2 x Seriell RS-232 DB9 Stecker
• Schnittstelle: PCIe 2.1 (x1)
• Chipsatz: ASIX AX99100
• Kompatibel mit 16C950 UART
• Datentransferrate bis zu 1 Mbps
• Datenbits: 5, 6, 7, 8, 9
• Flusskontrolle: keine, Xon / Xoff, RTS / CTS
• Paritätsbit: gerade, ungerade, keine, markiert, leer
• FIFO: 256 Byte
• Unterstützt Active State Power Management (ASPM)
• Unterstützt Direct Memory Access (DMA)
• Unterstützt slow IrDA Modus bis 115 Kbps
• Formfaktor: M.2 2280
• Maße (LxBxH): ca. 80 x 22 x 8 mm
Artikel-Nr. 95270
EAN: 4043619952700
Ursprungsland: China
Verpackung: Box
Systemvoraussetzungen
• Windows 8.1/8.1-64/10/10-64/11
• Windows Server 2016/Windows Server 2019
• Ein freier M.2 Key B oder Key M Slot
Packungsinhalt
• M.2 Karte
• 1 x Befestigungsschraube für M.2 Modul
• 2 x serielles Anschlusskabel (ca. 30 cm)
• 2 x Low Profile Blende
• 1 x Standard Blende
• Treiber CD
• Bedienungsanleitung
© 2022 by Delock. Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers.
Druckfehler, Änderungen & Irrtümer vorbehalten.
www.delock.de
95270
1 / 3
14.01.2022
Page 2
Abbildungen
© 2022 by Delock. Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers.
Druckfehler, Änderungen & Irrtümer vorbehalten.
www.delock.de
95270
2 / 3
14.01.2022
Page 3
Allgemein
Formfaktor: M.2 2280
Spezifikation: RS-232 (EIA / TIA)
M.2
PCI Express 2.1
Unterstütztes Betriebssystem: Windows 10 32-Bit
Windows 10 64-Bit
Windows 8.1 32-Bit
Windows 8.1 64-Bit
Windows Server 2012 R2
Windows Server 2016
Windows Server 2019
Slot: M.2
Schnittstelle
Extern: 2 x Seriell RS-232 DB9 Stecker (separates LP Slotblech)
1 x Seriell RS-232 DB9 Stecker (separates Slotblech)
Intern: 1 x 59 Pin M.2 Key B+M Stecker
Technische Eigenschaften
Chipsatz: ASIX AX99100
Datentransferrate: 4 x bis zu 921,6 Kbps
FIFO: 4 x 256 Byte
Betriebstemperatur: 0 °C ~ 70 °C
Signalübertragung: TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI, GND
UART: 16C950
Physikalische Eigenschaften
Slotblende: Low Profile
Standard
Farbe: grün
