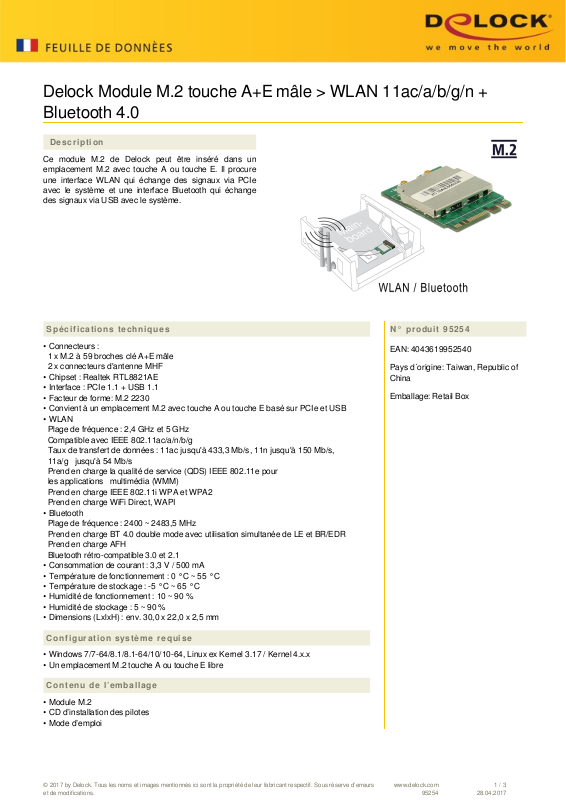

Delock Module M.2 touche A+E mâle > WLAN 11ac/a/b/g/n +
Bluetooth 4.0
Description
Ce module M.2 de Delock peut être inséré dans un
emplacement M.2 avec touche A ou touche E. Il procure
une interface WLAN qui échange des signaux via PCIe
avec le système et une interface Bluetooth qui échange
des signaux via USB avec le système.
Spécifications techniques
• Connecteurs :
1 x M.2 à 59 broches clé A+E mâle
2 x connecteurs d'antenne MHF
• Chipset : Realtek RTL8821AE
• Interface : PCIe 1.1 + USB 1.1
• Facteur de forme: M.2 2230
• Convient à un emplacement M.2 avec touche A ou touche E basé sur PCIe et USB
• WLAN
Plage de fréquence : 2,4 GHz et 5 GHz
Compatible avec IEEE 802.11ac/a/n/b/g
Taux de transfert de données : 11ac jusqu'à 433,3 Mb/s, 11n jusqu'à 150 Mb/s,
11a/g jusqu'à 54 Mb/s
Prend en charge la qualité de service (QDS) IEEE 802.11e pour
les applications multimédia (WMM)
Prend en charge IEEE 802.11i WPA et WPA2
Prend en charge WiFi Direct, WAPI
• Bluetooth
Plage de fréquence : 2400 ~ 2483,5 MHz
Prend en charge BT 4.0 double mode avec utilisation simultanée de LE et BR/EDR
Prend en charge AFH
Bluetooth rétro-compatible 3.0 et 2.1
• Consommation de courant : 3,3 V / 500 mA
• Température de fonctionnement : 0 °C ~ 55 °C
• Température de stockage : -5 °C ~ 65 °C
• Humidité de fonctionnement : 10 ~ 90 %
• Humidité de stockage : 5 ~ 90 %
• Dimensions (LxlxH) : env. 30,0 x 22,0 x 2,5 mm
N° produit 95254
EAN: 4043619952540
Pays d´origine: Taiwan, Republic of
China
Emballage: Retail Box
Configuration système requise
• Windows 7/7-64/8.1/8.1-64/10/10-64, Linux ex Kernel 3.17 / Kernel 4.x.x
• Un emplacement M.2 touche A ou touche E libre
Contenu de l’emballage
• Module M.2
• CD d’installation des pilotes
• Mode d’emploi
© 2017 by Delock. Tous les noms et images mentionnés ici sont la propriété de leur fabricant respectif. Sous réserve d’erreurs
et de modifications.
www.delock.com
95254
1 / 3
28.04.2017
Page 2
© 2017 by Delock. Tous les noms et images mentionnés ici sont la propriété de leur fabricant respectif. Sous réserve d’erreurs
et de modifications.
www.delock.com
95254
2 / 3
28.04.2017
Page 3
General
Facteur de forme : M.2 2230
Supported operating system: Linux ex Kernel 3.17
Linux ex Kernel 4.x.x
Windows 7 32-bit
Windows 7 64-bit
Windows 8.1 32-bit
Windows 8.1 64-bit
Windows 10 32-bit
Windows 10 64-bit
Interface
connecteur 1: 1 x M.2 à 59 broches clé A+E mâle
connecteur 2: 2 x MHF antenna connector
Technical characteristics
Chipset: Realtek RTL8821AE
Storage temperature: -5 °C ~ 65 °C
Température de fonctionnement : 0 °C ~ 55 °C
Humidity: 10 ~ 90 %
Interface: PCI Express
Current consumption: 3.3 V / 500 mA
Physical characteristics
Length: 30 mm
Width: 22 mm
Height: 2.5 mm
