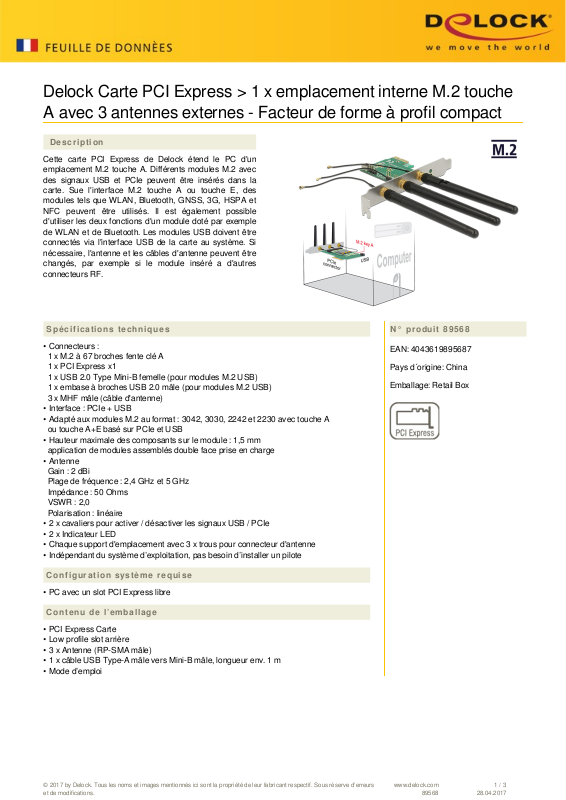

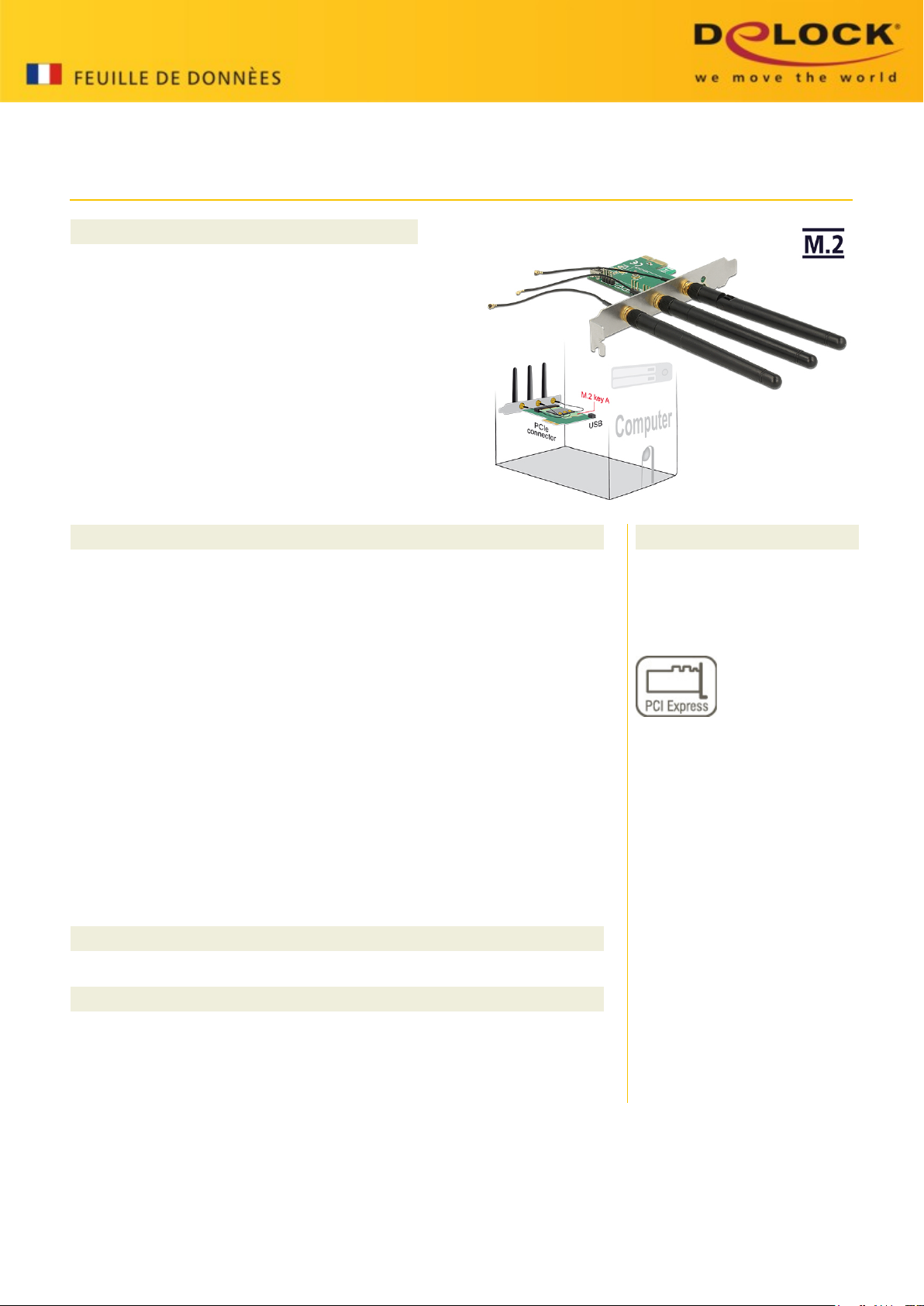

Delock Carte PCI Express > 1 x emplacement interne M.2 touche
A avec 3 antennes externes - Facteur de forme à profil compact
Description
Cette carte PCI Express de Delock étend le PC d'un
emplacement M.2 touche A. Différents modules M.2 avec
des signaux USB et PCIe peuvent être insérés dans la
carte. Sue l'interface M.2 touche A ou touche E, des
modules tels que WLAN, Bluetooth, GNSS, 3G, HSPA et
NFC peuvent être utilisés. Il est également possible
d'utiliser les deux fonctions d'un module doté par exemple
de WLAN et de Bluetooth. Les modules USB doivent être
connectés via l'interface USB de la carte au système. Si
nécessaire, l'antenne et les câbles d'antenne peuvent être
changés, par exemple si le module inséré a d'autres
connecteurs RF.
Spécifications techniques
• Connecteurs :
1 x M.2 à 67 broches fente clé A
1 x PCI Express x1
1 x USB 2.0 Type Mini-B femelle (pour modules M.2 USB)
1 x embase à broches USB 2.0 mâle (pour modules M.2 USB)
3 x MHF mâle (câble d'antenne)
• Interface : PCIe + USB
• Adapté aux modules M.2 au format : 3042, 3030, 2242 et 2230 avec touche A
ou touche A+E basé sur PCIe et USB
• Hauteur maximale des composants sur le module : 1,5 mm
application de modules assemblés double face prise en charge
• Antenne
Gain : 2 dBi
Plage de fréquence : 2,4 GHz et 5 GHz
Impédance : 50 Ohms
VSWR : 2,0
Polarisation : linéaire
• 2 x cavaliers pour activer / désactiver les signaux USB / PCIe
• 2 x Indicateur LED
• Chaque support d'emplacement avec 3 x trous pour connecteur d'antenne
• Indépendant du système d’exploitation, pas besoin d’installer un pilote
N° produit 89568
EAN: 4043619895687
Pays d´origine: China
Emballage: Retail Box
Configuration système requise
• PC avec un slot PCI Express libre
Contenu de l’emballage
• PCI Express Carte
• Low profile slot arrière
• 3 x Antenne (RP-SMA mâle)
• 1 x câble USB Type-A mâle vers Mini-B mâle, longueur env. 1 m
• Mode d’emploi
© 2017 by Delock. Tous les noms et images mentionnés ici sont la propriété de leur fabricant respectif. Sous réserve d’erreurs
et de modifications.
www.delock.com
89568
1 / 3
28.04.2017

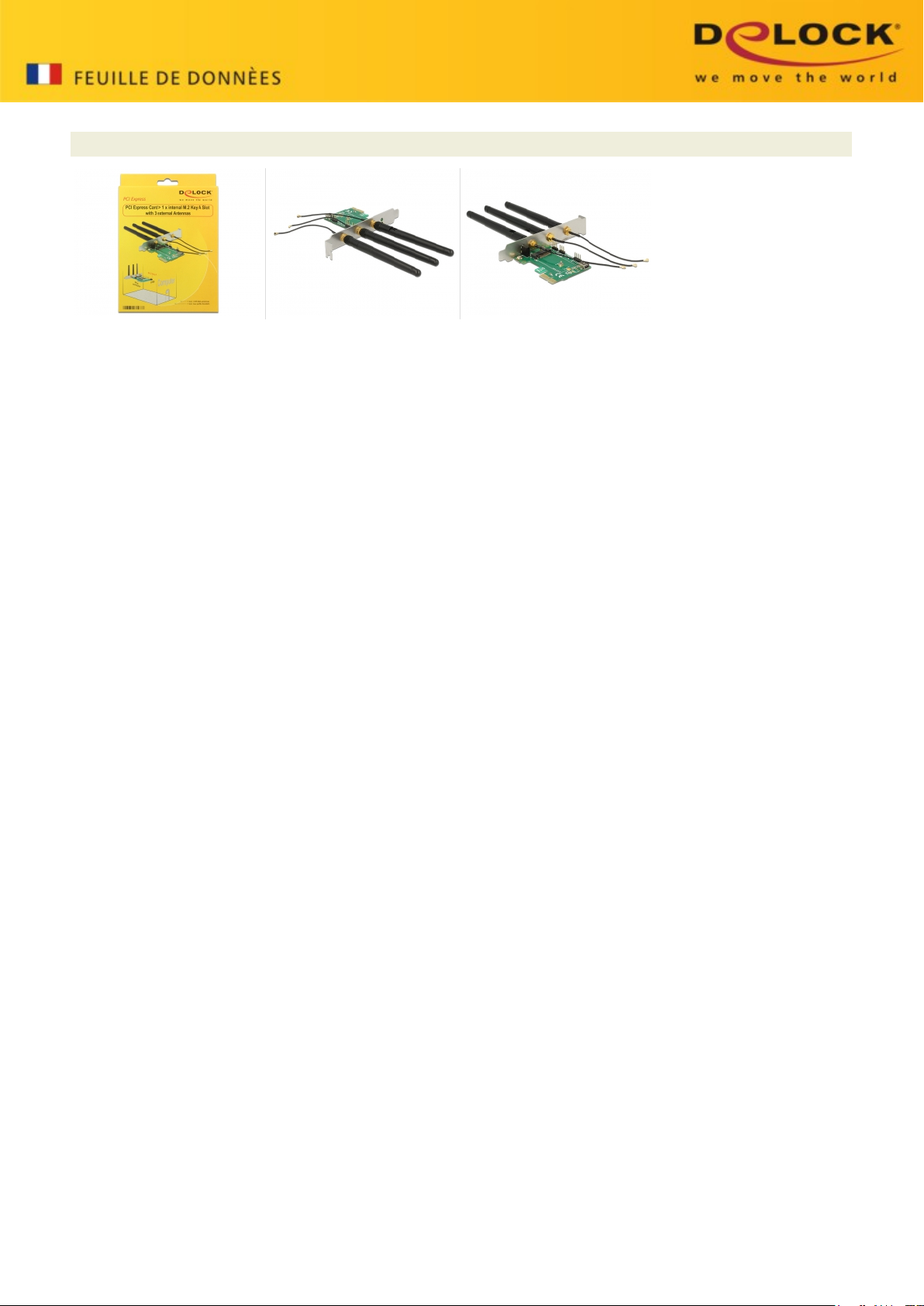

Page 2
© 2017 by Delock. Tous les noms et images mentionnés ici sont la propriété de leur fabricant respectif. Sous réserve d’erreurs
et de modifications.
www.delock.com
89568
2 / 3
28.04.2017
Page 3
General
Supported operating system: Indépendant du système d’exploitation, pas besoin d’installer un pilote
Témoin DEL: 2 x
Slot: PCIe
USB
Supported module: 3042, 3030, 2242 and 2230 with key A or key A+E based on PCIe and USB
Hauteur maximale des composants sur le
module:
Interface
connecteur 1: 1 x M.2 à 67 broches fente clé A
connecteur 2: 1 x PCI Express x1
connecteur 3: 1 x USB 2.0 Type Mini-B femelle (pour modules M.2 USB)
connecteur 4: 1 x embase à broches USB 2.0 mâle (pour modules M.2 USB)
connector 5: 3 x MHF mâle (câble d'antenne)
Technical characteristics
Jumper: 2 x
Physical characteristics
Slot bracket: low profile
1,5 mm application de modules assemblés double face prise en charge
standard
