Support Delock

If you have further questions, please contact our customer support support@delock.de

You can find current product information on our homepage: www.delock.com

Final clause

Information and data contained in this manual are subject to change without notice in advance. Errors and misprints excepted.

No part of this user's manual may be reproduced, or transmitted for any purpose, regardless in which way or by which means, electronically or mechanically, without explicit written approval of Delock.

Edition: 01/2015

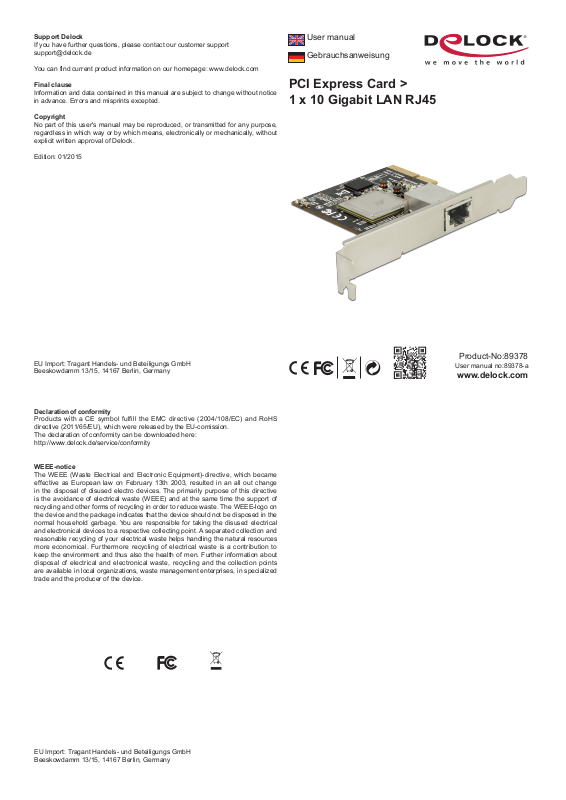

User manual

Gebrauchsanweisung

PCI Express Card > 1 x 10 Gigabit LAN RJ45

EU Import: Tragant Handels- und Beteiligungs GmbH Beeskowdamm 13/15, 14167 Berlin, Germany

Declaration of conformity

Products with a CE symbol fulfill the EMC directive (2004/108/EC) and RoHS directive (2011/65/EU), which were released by the EU-comission. The declaration of conformity can be downloaded here: http://www.delock.de/service/conformity

WEEE-notice

The WEEE (Waste Electrical and Electronic Equipment)-directive, which became effective as European law on February 13th 2003, resulted in an all out change in the disposal of disused electro devices. The primarily purpose of this directive is the avoidance of electrical waste (WEEE) and at the same time the support of recycling and other forms of recycling in order to reduce waste. The WEEE-logo on the device and the package indicates that the device should not be disposed in the normal household garbage. You are responsible for taking the disused electrical and electronical devices to a respective collecting point. A separated collection and reasonable recycling of your electrical waste helps handling the natural resources more economical. Furthermore recycling of electrical waste is a contribution to keep the environment and thus also the health of men. Further information about disposal of electrical and electronical waste, recycling and the collection points are available in local organizations, waste management enterprises, in specialized trade and the producer of the device.

Product-No:89378

User manual no:89378-a

www.delock.com

EU Import: Tragant Handels- und Beteiligungs GmbH Beeskowdamm 13/15, 14167 Berlin, Germany

English

Description

The Delock PCI Express card offers you a network port with a data transfer rate up to 10 Gb/s with conventional Cat.6 or Cat.6A copper cables.

Specification

• Connector: external: 1 x 10 Gigabit LAN RJ45 female internal: 1 x PCI Express x4, V2.0

• Chipset: Tehuti TN4010

• Data transfer rate: Fast Ethernet up to 100 Mb/s Gigabit up to 1 Gb/s 10 Gigabit up to 10 Gb/s PCI Express x4 up to 20 Gb/s

• Supports IEEE 802.3az (EEE)

• Supports 16k Jumbo frames

• Supports IEEE802.1Q Virtual LAN (VLAN)

• Supports IEEE802.3ad Link Aggregation

System requirements

• Windows Server-2008 R2/Server-2012/Server-2012 R2/ 7/7-64/8/8-64/8.1/8.1-64, Linux Kernel 3.x

• PC with one free PCI Express x4 / x8 / x16 / x32 slot

Package content*

• PCI Express card

• Low profile bracket

• Driver CD

• User manual

*Make sure that the product package contains all items before operation. If any item is missing or damaged, then please contact your dealer immediately.

Safety instructions:

• Protect the product against moisture

• Avoid anti-static electricity when installing the card

Hardware Installation Note:

Follow the general instructions for installation of the product. If necessary, read the manual of your computer, or ask a specialist for help.

Turn off your PC and unplug the power cord.

Open the housing.

Remove the slot holder from the available PCI Express slot.

Insert the card straight and carefully into the free PCI Express slot, until it is

well seated.

Use a screw to attach the card to the housing.

Reattach the housing, and connect the power cord to the AC adapter.

Driver Installation Windows Server-2008 R2/2012/2012 R2/7/7-64/8/8-64/8.1/8-64

Switch on your computer.

Put the driver CD in the CD ROM drive.

Open Windows Explorer, select: CD-drive\PCIe\TN40xx\Setup.exe.

Follow the instructions of the driver installation.

Restart the computer under Windows after installation of the driver.

After restart you can start using the device immediately.

Deutsch

Kurzbeschreibung

Die Delock PCI Express Karte bietet Ihnen einen Netzwerkanschluss mit einer Übertragungsrate von bis zu 10 Gb/s über herkömmliche Cat.6 oder Cat.6A Kupferkabel.

Technische Daten

• Anschlüsse: extern: 1 x 10 Gigabit LAN RJ45 Buchse intern: 1 x PCI Express x4, V2.0

• Chipsatz: Tehuti TN4010

• Datentransferraten: Fast Ethernet bis zu 100 Mb/s Gigabit bis zu 1 Gb/s 10 Gigabit bis zu 10 Gb/s PCI Express x4 bis zu 20 Gb/s

• Unterstützt IEEE 802.3az (EEE)

• Unterstützt 16k Jumbo Frames

• Unterstützt IEEE802.1Q Virtual LAN (VLAN)

• Unterstützt IEEE802.3ad Link Aggregation

Systemvoraussetzungen

• Windows Server-2008 R2/Server-2012/Server-2012 R2/ 7/7-64/8/8-64/8.1/8.1-64, Linux Kernel 3.x

• PC mit einem freien PCI Express x4 / x8 / x16 / x32 Steckplatz

Packungsinhalt*

• PCI Express Karte

• Low Profile Blende

• Treiber CD

• Bedienungsanleitung

*Überzeugen Sie sich vor Inbetriebnahme, dass alle Bestandteile des Lieferumfangs in der Verpackung enthalten sind. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte umgehend an Ihren Fachhändler.

Sicherheitshinweise:

• Produkt vor Feuchtigkeit schützen

• Vermeiden Sie antistatische Aufladung beim Einbau der Karte

Hardware Installation Hinweis:

Folgen Sie den hier anschließenden allgemeinen Anweisungen zur Installation des Produktes. Bei Bedarf lesen Sie bitte in Ihrem Computerhandbuch nach oder wenden Sie sich an einen Fachmann.

Schalten Sie Ihren PC aus, ziehen Sie das Netzkabel.

Öffnen Sie das Gehäuse.

Entfernen Sie das Slotblech vom gewünschten freien PCI Express

Steckplatz.

Stecken Sie die Karte gerade und vorsichtig in den freien PCI Express Slot,

bis sie fest sitzt.

Befestigen Sie die Karte mit einer Schraube am Gehäuse.

Schließen Sie das Gehäuse wieder und verbinden Sie das Netzkabel mit

dem Netzteil.

Treiber Installation Windows Server-2008 R2/2012/2012 R2/7/7-64/8/8-64/8.1/8-64

Schalten Sie den Computer ein.

Legen Sie die Treiber CD in Ihr Laufwerk ein.

Öffnen Sie mit dem Explorer folgendes Programm: CD-Laufwerk\PCIe\

TN40xx\Setup.exe.

Folgen Sie nun den Anweisungen der Treiber Installation.

Nach der Treiber Installation starten Sie den Rechner unter Windows neu.

Nach dem Neustart können Sie das Gerät verwenden.
