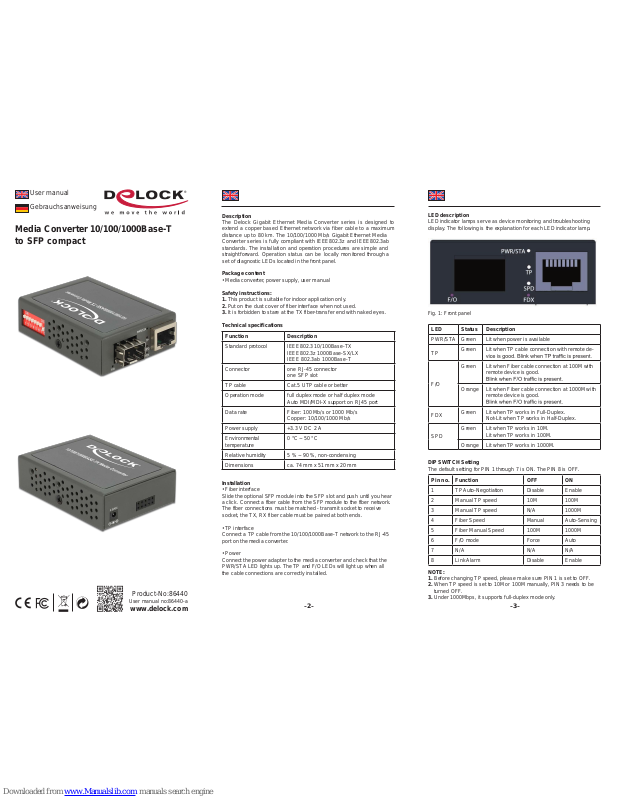

DeLOCK 86440 User Manual

Media Converter 10/100/1000Base-T
to SFP compact

Product-No:86440

User manual no:86440-a

www.delock.com

User manual
Gebrauchsanweisung

Description

The Delock Gigabit Ethernet Media Converter series is designed to
extend a copper based Ethernet network via fiber cable to a maximum
distance up to 80 km. The 10/100/1000 Mb/s Gigabit Ethernet Media
Converter series is fully compliant with IEEE802.3z and IEEE802.3ab
standards. The installation and operation procedures are simple and
straightforward. Operation status can be locally monitored through a
set of diagnostic LEDs located in the front panel.

Package content

• Media converter, power supply, user manual

Safety instructions:

1. This product is suitable for indoor application only.

2. Put on the dust cover of fiber interface when not used.

3. It is forbidden to stare at the TX fiber-transfer end with naked eyes.

Technical specifications

Function Description

Standard protocol IEEE802.3 10/100Base-TX

IEEE802.3z 1000Base-SX/LX
IEEE 802.3ab 1000Base-T

Connector one RJ-45 connector

one SFP slot
TP cable Cat.5 UTP cable or better
Operation mode full duplex mode or half duplex mode

Auto MDI/MDI-X support on RJ45 port
Data rate Fiber: 100 Mb/s or 1000 Mb/s

Copper: 10/100/1000 Mb/s
Power supply +3.3 V DC 2 A
Environmental

temperature

0 °C ~ 50 °C

Relative humidity 5 % ~ 90 %, non-condensing
Dimensions ca. 74 mm x 51 mm x 20 mm

Installation

• Fiber interface
Slide the optional SFP module into the SFP slot and push until you hear
a click. Connect a fiber cable from the SFP module to the fiber network.
The fiber connections must be matched - transmit socket to receive
socket, the TX, RX fiber cable must be paired at both ends.

• TP interface
Connect a TP cable from the 10/100/1000Base-T network to the RJ-45
port on the media converter.

• Power
Connect the power adapter to the media converter and check that the
PWR/STA LED lights up. The TP and F/O LEDs will light up when all
the cable connections are correctly installed.

-2-

LED description

LED indicator lamps serve as device monitoring and troubleshooting
display. The following is the explanation for each LED indicator lamp.

Fig. 1: Front panel

LED Status Description

PWR/STA Green Lit when power is available

TP

Green Lit when TP cable connection with remote de-

F/O

Green Lit when Fiber cable connection at 100M with

remote device is good.

Orange Lit when Fiber cable connection at 1000M with

remote device is good.

FDX

Green Lit when TP works in Full-Duplex.

Not-Lit when TP works in Half-Duplex.

SPD

Green Lit when TP works in 10M.

Lit when TP works in 100M.

Orange Lit when TP works in 1000M.

DIP SWITCH Setting

The default setting for PIN 1 through 7 is ON. The PIN 8 is OFF.

Pin no. Function OFF ON

1 TP Auto-Negotiation Disable Enable
2 Manual TP speed 10M 100M
3 Manual TP speed N/A 1000M
4 Fiber Speed Manual Auto-Sensing
5 Fiber Manual Speed 100M 1000M
6 F/O mode Force Auto
7 N/A N/A N/A
8 Link Alarm Disable Enable

NOTE:

1. Before changing TP speed, please make sure PIN 1 is set to OFF.

2. When TP speed is set to 10M or 100M manually, PIN 3 needs to be

turned OFF.

3. Under 1000Mbps, it supports full-duplex mode only.

-3-

Kurzbeschreibung

Mit der Delock Gigabit Ethernet Medien Konverter Serie können Sie
Ihr Gigabit Ethernet Netzwerk um einen Lichtwellenleiter Anschluss
mit einer maximalen Reichweite von bis zu 80 km erweitern. Die
10/100/1000 Mb/s Gigabit Ethernet Medien Konverter Series ist
kompatibel mit IEEE802.3z and IEEE802.3ab Standards. Die Installation
und Inbetriebnahme ist einfach und unkompliziert. Der Betriebszustand
kann durch die Diagnose-LEDs in der Frontblende überwacht werden.

Packungsinhalt

• Medien Konverter, Netzteil, Bedienungsanleitung

Sicherheitshinweise:

1. Dieses Produkt darf nur in Innenräumen benutzt werden.

2. Montieren Sie den Staubschutz, wenn kein LWL Kabel angeschlossen

ist.

3. Schauen Sie nicht in den Lichtwellenleiter.
Technische Daten

Funktion Beschreibung

Standard Protokoll IEEE802.3 10/100Base-TX

IEEE802.3z 1000Base-SX/LX
IEEE 802.3ab 1000Base-T

Anschlüsse ein RJ-45 Anschluss

ein SFP Schacht
TP Kabel Cat.5 UTP Kabel oder besser
Betriebsart full duplex oder half duplex mode

Auto MDI/MDI-X für den RJ45 Port
Datenrate LWL: 100 Mb/s oder 1000 Mb/s

Kupfer: 10/100/1000 Mb/s
Stromversorgung +3,3 V DC 2 A
Umgebungs

Temperatur

0 °C ~ 50 °C

Relative Luftfeuchtigkeit 5 % ~ 90 %, nicht kondensierend
Abmessungen ca. 74 mm x 51 mm x 20 mm

Installation

• Lichtwellenleiter (LWL) Schnittstelle
Schieben Sie das optionale SFP Modul in den SFP Schacht, bis es
hörbar einrastet. Schliessen Sie das LWL Kabel zwischen dem SFP
Modul und dem Netzwerk an. Die LWL Anschlüsse müssen dabei richtig
verbunden werden – der Sende Anschluss (TX) mit dem Empfangs (RX)
Anschluss,

• Twisted Pair (TP) Schnittstelle
Verbinden Sie ein TP Kabel des 10/100/1000Base-T Netzwerks mit der
RJ-45 Buchse des Medien Konverters.

• Netzteil
Schliessen sie das Netzteil an den Medien Konverter an und kontrollieren

wenn alle Kabelverbindungen richtig installiert sind.

-4-
