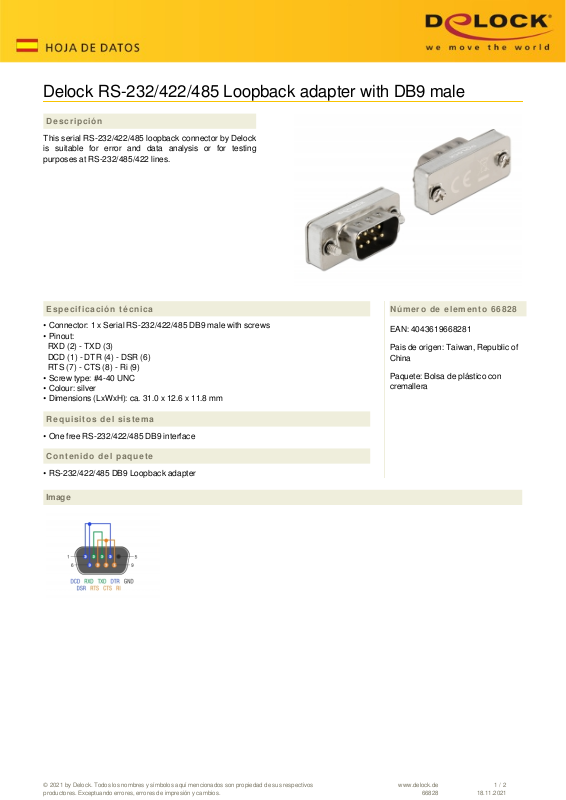

Delock RS-232/422/485 Loopback adapter with DB9 male
Descripción
This serial RS-232/422/485 loopback connector by Delock
is suitable for error and data analysis or for testing
purposes at RS-232/485/422 lines.
Especificación técnica
• Connector: 1 x Serial RS-232/422/485 DB9 male with screws
• Pinout:
RXD (2) - TXD (3)
DCD (1) - DTR (4) - DSR (6)
RTS (7) - CTS (8) - Ri (9)
• Screw type: #4-40 UNC
• Colour: silver
• Dimensions (LxWxH): ca. 31.0 x 12.6 x 11.8 mm
Número de elemento 66828
EAN: 4043619668281
Pais de origen: Taiwan, Republic of
China
Paquete: Bolsa de plástico con
cremallera
Requisitos del sistema
• One free RS-232/422/485 DB9 interface
Contenido del paquete
• RS-232/422/485 DB9 Loopback adapter
© 2021 by Delock. Todos los nombres y símbolos aquí mencionados son propiedad de sus respectivos
productores. Exceptuando errores, errores de impresión y cambios.
www.delock.de
66828
1 / 2
18.11.2021
Page 2
Interface
conector : 1 x Sub-D de 9 pines macho
Technical characteristics
Signal transmission: TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI
Physical characteristics
Tipo de tornillo: #4-40 UNC
Material: metal / plástico
Longitud: 31 mm
Width: 12,6
Height: 11.8 mm
Color: plata
