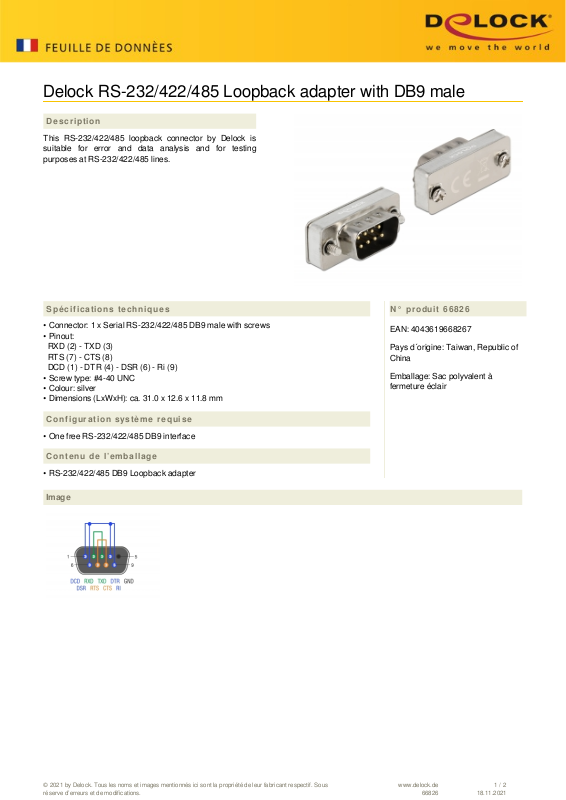

Delock RS-232/422/485 Loopback adapter with DB9 male
Description
This RS-232/422/485 loopback connector by Delock is
suitable for error and data analysis and for testing
purposes at RS-232/422/485 lines.
Spécifications techniques
• Connector: 1 x Serial RS-232/422/485 DB9 male with screws
• Pinout:
RXD (2) - TXD (3)
RTS (7) - CTS (8)
DCD (1) - DTR (4) - DSR (6) - Ri (9)
• Screw type: #4-40 UNC
• Colour: silver
• Dimensions (LxWxH): ca. 31.0 x 12.6 x 11.8 mm
N° produit 66826
EAN: 4043619668267
Pays d´origine: Taiwan, Republic of
China
Emballage: Sac polyvalent à
fermeture éclair
Configuration système requise
• One free RS-232/422/485 DB9 interface
Contenu de l’emballage
• RS-232/422/485 DB9 Loopback adapter
© 2021 by Delock. Tous les noms et images mentionnés ici sont la propriété de leur fabricant respectif. Sous
réserve d’erreurs et de modifications.
www.delock.de
66826
1 / 2
18.11.2021
Page 2
Interface
connecteur : 1 x Sub-D à 9 broches mâle
Technical characteristics
Signal transmission: TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI
Physical characteristics
Type de vis: #4-40 UNC
Matériaux: métal / plastique
Longueur: 31 mm
Width: 12,6
Height: 11.8 mm
Couleur: argent
