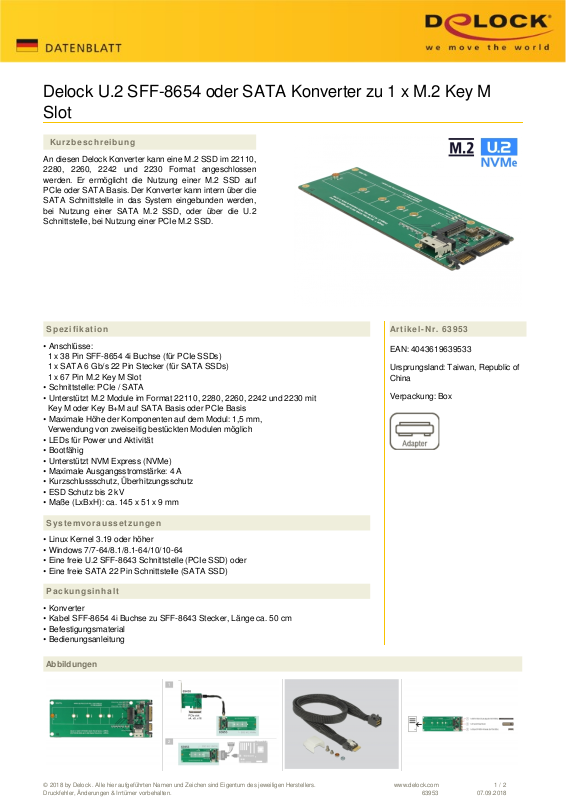

Delock U.2 SFF-8654 oder SATA Konverter zu 1 x M.2 Key M
Slot
Kurzbeschreibung
An diesen Delock Konverter kann eine M.2 SSD im 22110,
2280, 2260, 2242 und 2230 Format angeschlossen
werden. Er ermöglicht die Nutzung einer M.2 SSD auf
PCIe oder SATA Basis. Der Konverter kann intern über die
SATA Schnittstelle in das System eingebunden werden,
bei Nutzung einer SATA M.2 SSD, oder über die U.2
Schnittstelle, bei Nutzung einer PCIe M.2 SSD.
Spezifikation
• Anschlüsse:
1 x 38 Pin SFF-8654 4i Buchse (für PCIe SSDs)
1 x SATA 6 Gb/s 22 Pin Stecker (für SATA SSDs)
1 x 67 Pin M.2 Key M Slot
• Schnittstelle: PCIe / SATA
• Unterstützt M.2 Module im Format 22110, 2280, 2260, 2242 und 2230 mit
Key M oder Key B+M auf SATA Basis oder PCIe Basis
• Maximale Höhe der Komponenten auf dem Modul: 1,5 mm,
Verwendung von zweiseitig bestückten Modulen möglich
• LEDs für Power und Aktivität
• Bootfähig
• Unterstützt NVM Express (NVMe)
• Maximale Ausgangsstromstärke: 4 A
• Kurzschlussschutz, Überhitzungsschutz
• ESD Schutz bis 2 kV
• Maße (LxBxH): ca. 145 x 51 x 9 mm
Artikel-Nr. 63953
EAN: 4043619639533
Ursprungsland: Taiwan, Republic of
China
Verpackung: Box
Systemvoraussetzungen
• Linux Kernel 3.19 oder höher
• Windows 7/7-64/8.1/8.1-64/10/10-64
• Eine freie U.2 SFF-8643 Schnittstelle (PCIe SSD) oder
• Eine freie SATA 22 Pin Schnittstelle (SATA SSD)
Packungsinhalt
• Konverter
• Kabel SFF-8654 4i Buchse zu SFF-8643 Stecker, Länge ca. 50 cm
• Befestigungsmaterial
• Bedienungsanleitung
Abbildungen
© 2018 by Delock . Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers.
Druckfehler, Änderungen & Irrtümer vorbehalten.
www.delock.com
63953
1 / 2
07.09.2018
Page 2
Allgemein
Funktion: NVM Express (NVMe)
Unterstütztes Betriebssystem: Windows 7 32-Bit
Windows 7 64-Bit
Windows 8.1 32-Bit
Windows 8.1 64-Bit
Windows 10 32-Bit
Windows 10 64-Bit
Linux Kernel 3.19 oder höher
Slot: PCIe
SATA
Unterstütztes Modul: 22110, 2280, 2260, 2242 und 2230 mit Key M oder Key B+M auf SATA Basis oder PCIe
Basis
Maximale Höhe der Komponenten auf
dem Modul:
Schnittstelle
Anschluss 1: 1 x 38 Pin SFF-8654 4i Buchse
Anschluss 2: 1 x SATA 6 Gb/s 22 Pin Stecker
Anschluss 3: 1 x 67 Pin M.2 Key M Slot
Physikalische Eigenschaften
Länge: 145 mm
Breite: 51 mm
Höhe: 9 mm
1,5 mm, Verwendung von zweiseitig bestückten Modulen möglich
