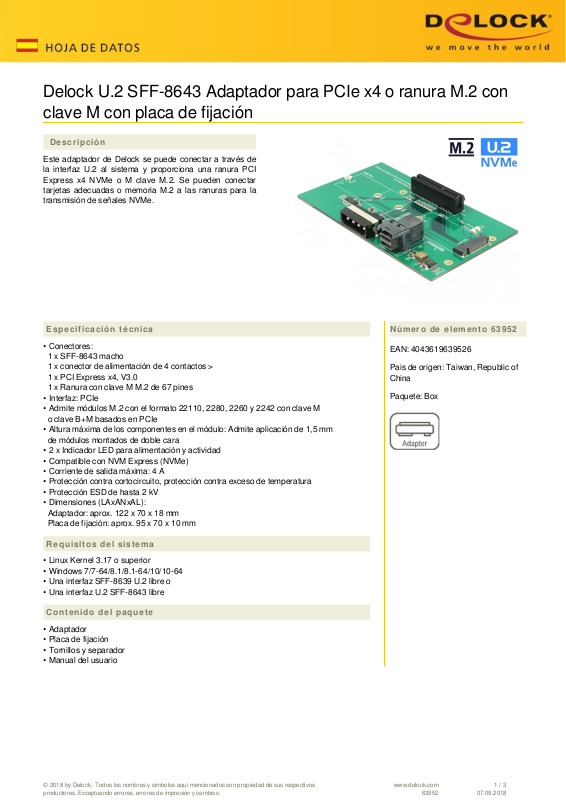

Delock U.2 SFF-8643 Adaptador para PCIe x4 o ranura M.2 con
clave M con placa de fijación
Descripción
Este adaptador de Delock se puede conectar a través de
la interfaz U.2 al sistema y proporciona una ranura PCI
Express x4 NVMe o M clave M.2. Se pueden conectar
tarjetas adecuadas o memoria M.2 a las ranuras para la
transmisión de señales NVMe.
Especificación técnica
• Conectores:
1 x SFF-8643 macho
1 x conector de alimentación de 4 contactos >
1 x PCI Express x4, V3.0
1 x Ranura con clave M M.2 de 67 pines
• Interfaz: PCIe
• Admite módulos M.2 con el formato 22110, 2280, 2260 y 2242 con clave M
o clave B+M basados en PCIe
• Altura máxima de los componentes en el módulo: Admite aplicación de 1,5 mm
de módulos montados de doble cara
• 2 x Indicador LED para alimentación y actividad
• Compatible con NVM Express (NVMe)
• Corriente de salida máxima: 4 A
• Protección contra cortocircuito, protección contra exceso de temperatura
• Protección ESD de hasta 2 kV
• Dimensiones (LAxANxAL):
Adaptador: aprox. 122 x 70 x 18 mm
Placa de fijación: aprox. 95 x 70 x 10 mm
Número de elemento 63952
EAN: 4043619639526
Pais de origen: Taiwan, Republic of
China
Paquete: Box
Requisitos del sistema
• Linux Kernel 3.17 o superior
• Windows 7/7-64/8.1/8.1-64/10/10-64
• Una interfaz SFF-8639 U.2 libre o
• Una interfaz U.2 SFF-8643 libre
Contenido del paquete
• Adaptador
• Placa de fijación
• Tornillos y separador
• Manual del usuario
© 2018 by Delock . Todos los nombres y símbolos aquí mencionados son propiedad de sus respectivos
productores. Exceptuando errores, errores de impresión y cambios.
www.delock.com
63952
1 / 3
07.09.2018
Page 2
© 2018 by Delock . Todos los nombres y símbolos aquí mencionados son propiedad de sus respectivos
productores. Exceptuando errores, errores de impresión y cambios.
www.delock.com
63952
2 / 3
07.09.2018
Page 3
General
Función : NVM Express (NVMe)
Supported operating system: Windows 7 32-bit
Windows 7 64-bit
Windows 8.1 32-bit
Windows 8.1 64-bit
Windows 10 32-bit
Windows 10 64-bit
Linux Kernel 3.17 or above
Slot: PCIe
Supported module: M.2 modules in format 22110, 2280, 2260 and 2242 with key M or key B+M based on
PCIe
Altura máxima de los componentes en el
módulo:
Interface
Conector 1: 1 x SFF-8643 macho
Conector 2 : 1 x PCI Express x4, V3.0
conector 3: 1 x Ranura con clave M M.2 de 67 pines
conector 4: 1 x Molex 4 pin male
Physical characteristics
Length: 122 mm
Width: 70 mm
Height: 10 mm
Altura máxima de los componentes en el módulo: Admite aplicación de 1,5 mm de
módulos montados de doble cara
