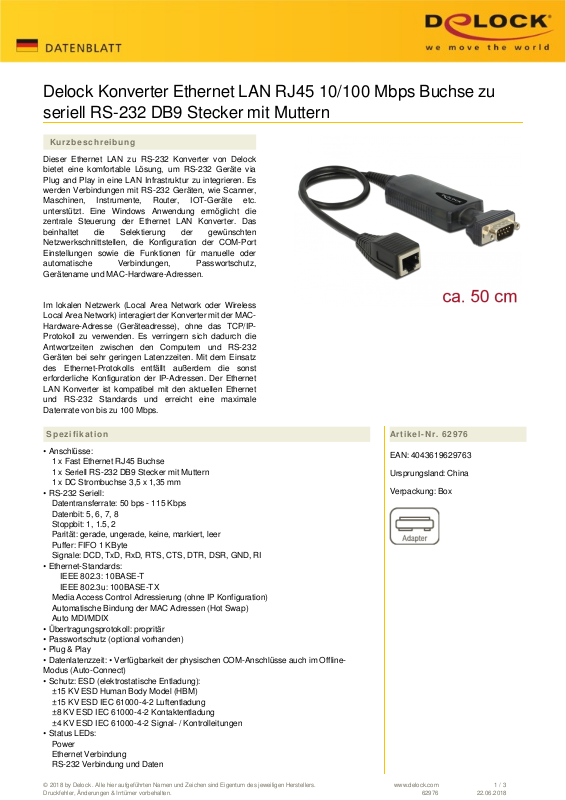

DELOCK 62976 Datasheet

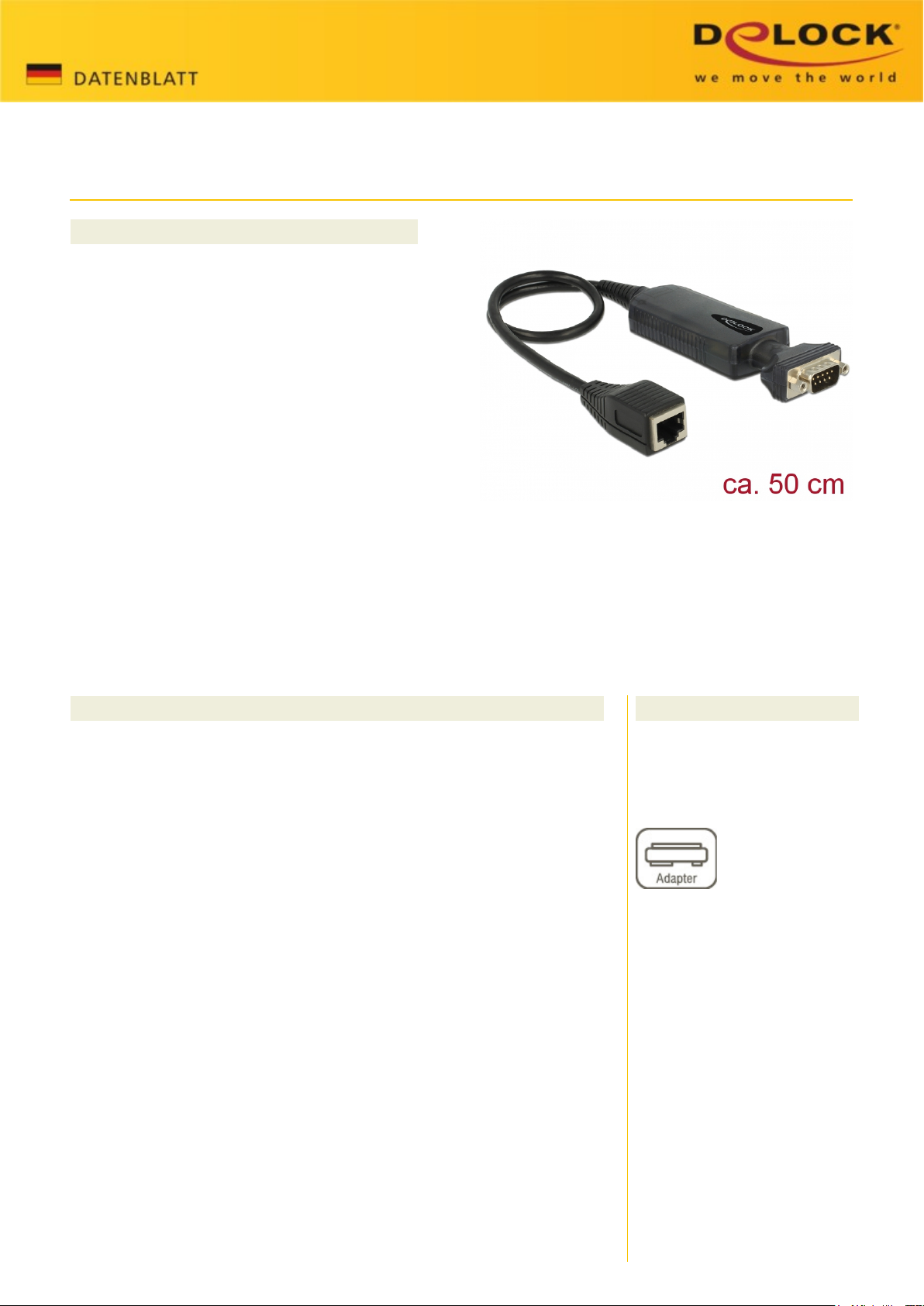

Delock Konverter Ethernet LAN RJ45 10/100 Mbps Buchse zu
seriell RS-232 DB9 Stecker mit Muttern

Kurzbeschreibung

Dieser Ethernet LAN zu RS-232 Konverter von Delock
bietet eine komfortable Lösung, um RS-232 Geräte via
Plug and Play in eine LAN Infrastruktur zu integrieren. Es
werden Verbindungen mit RS-232 Geräten, wie Scanner,
Maschinen, Instrumente, Router, IOT-Geräte etc.
unterstützt. Eine Windows Anwendung ermöglicht die
zentrale Steuerung der Ethernet LAN Konverter. Das
beinhaltet die Selektierung der gewünschten
Netzwerkschnittstellen, die Konfiguration der COM-Port
Einstellungen sowie die Funktionen für manuelle oder
automatische Verbindungen, Passwortschutz,
Gerätename und MAC-Hardware-Adressen.

Im lokalen Netzwerk (Local Area Network oder Wireless
Local Area Network)interagiert der Konvertermit der MAC­Hardware-Adresse (Geräteadresse), ohne das TCP/IP­Protokoll zu verwenden. Es verringern sich dadurch die
Antwortzeiten zwischen den Computern und RS-232
Geräten bei sehr geringen Latenzzeiten. Mit dem Einsatz
des Ethernet-Protokolls entfällt außerdem die sonst
erforderliche Konfiguration der IP-Adressen. Der Ethernet
LAN Konverter ist kompatibel mit den aktuellen Ethernet
und RS-232 Standards und erreicht eine maximale
Datenrate von bis zu 100 Mbps.

Spezifikation

• Anschlüsse:
1 x Fast Ethernet RJ45 Buchse
1 x Seriell RS-232 DB9 Stecker mit Muttern
1 x DC Strombuchse 3,5 x 1,35 mm

• RS-232 Seriell:
Datentransferrate: 50 bps - 115 Kbps
Datenbit: 5, 6, 7, 8
Stoppbit: 1, 1.5, 2
Parität: gerade, ungerade, keine, markiert, leer
Puffer: FIFO 1 KByte
Signale: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI

• Ethernet-Standards:
IEEE 802.3: 10BASE-T
IEEE 802.3u: 100BASE-TX
Media Access Control Adressierung (ohne IP Konfiguration)
Automatische Bindung der MAC Adressen (Hot Swap)
Auto MDI/MDIX

• Übertragungsprotokoll: propritär

• Passwortschutz (optional vorhanden)

• Plug & Play

• Datenlatenzzeit: • Verfügbarkeit der physischen COM-Anschlüsse auch im Offline­Modus (Auto-Connect)

• Schutz: ESD (elektrostatische Entladung):
±15 KV ESD Human Body Model (HBM)
±15 KV ESD IEC 61000-4-2 Luftentladung
±8 KV ESD IEC 61000-4-2 Kontaktentladung
±4 KV ESD IEC 61000-4-2 Signal- / Kontrolleitungen

• Status LEDs:
Power
Ethernet Verbindung
RS-232 Verbindung und Daten

Artikel-Nr. 62976

EAN: 4043619629763

Ursprungsland: China

Verpackung: Box

© 2018 by Delock . Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers.
Druckfehler, Änderungen & Irrtümer vorbehalten.

www.delock.com

62976

1 / 3

22.06.2018

• Kabellänge inkl. Anschlüsse: 50 cm

• Betriebsspannung: 5 V

• Leistungsaufnahme: max. 2,5 W

• Gehäuse: Polycarbonat

• Betriebstemperatur: 0 °C ~ 60 °C

• Luftfeuchtigkeit: 5 ~ 95 %

• Gewicht: 67 g

• Maße (LxBxH): ca. 48 x 34 x 18 mm

Netzteilspezifikation

• Eingang: 100 ~ 240 V 50/60 Hz 0,2 A

• Ausgang: 5 V / 1 A

• Kabellängen inkl. Anschlüsse: ca. 120 cm

Systemvoraussetzungen

• Windows 7/7-64/8.1/8.1-64/10/10-64/Server 2012R/2016

• Ethernet LAN 10/100/1000 Mbps

Packungsinhalt

• Ethernet LAN Konverter zu seriell RS-232

• Software CD

• Netzteil

• Bedienungsanleitung

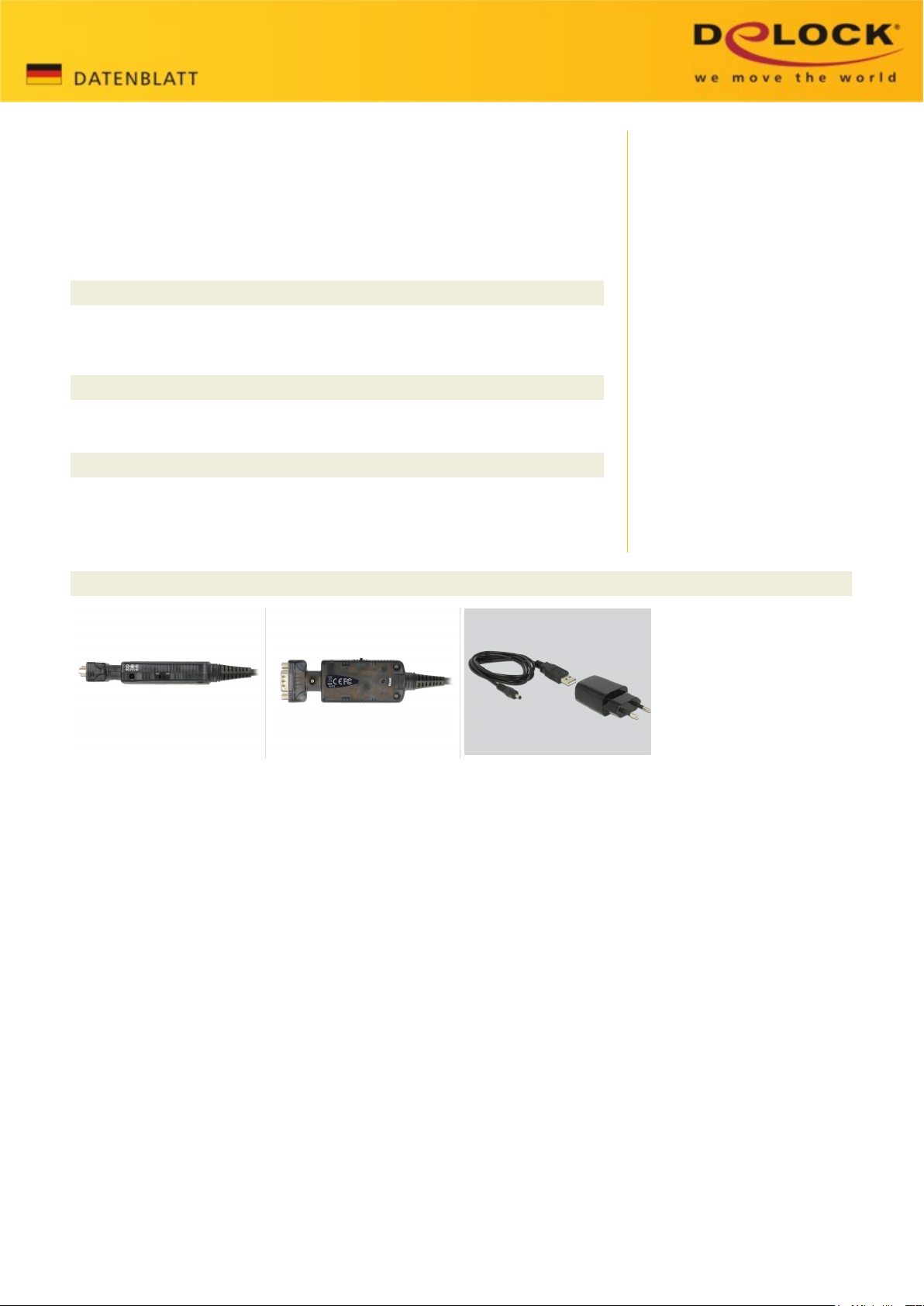

Abbildungen

© 2018 by Delock . Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers.
Druckfehler, Änderungen & Irrtümer vorbehalten.

www.delock.com

62976

2 / 3

22.06.2018

Allgemein

Funktion: Hot Plug
Spezifikation: RS-232

Ethernet

Unterstütztes Betriebssystem: Windows 7 32-Bit

Windows 7 64-Bit
Windows 8 32-Bit
Windows 8 64-Bit
Windows 8.1 32-Bit
Windows 8.1 64-Bit
Windows 10 32-Bit
Windows 10 64-Bit
Windows Server 2012 R2

Windows Server 2016
LED Anzeige: Power und Aktivität
Schutz: ESD (Elektrostatische Entladungen)

Schnittstelle

Anschluss 1: 1 x Seriell RS-232 DB9 Stecker
Anschluss 2: 1 x RJ45 Buchse

Technische Eigenschaften

Datentransferrate: bis zu 115,2 Kb/s

Ethernet bis zu 10 Mbps

Fast Ethernet bis zu 100 Mbps
FIFO: 1 kByte
Betriebstemperatur: 0 °C ~ 60 °C
Luftfeuchtigkeit: 5 ~ 95 %
Datenübertragung: asynchron

vollduplex
Spannungsversorgung: 5 V
Stromaufnahme: 500 mA
UART: Ethernet-UART

Physikalische Eigenschaften

Gehäusefarbe: schwarz
Gehäusematerial: Polycarbonat
Gewicht: 67 g
Kabellänge: 31 cm
Länge: 480 mm
Breite: 34 mm
Höhe: 18 mm

Netzteil

Netzteilanschluss: DC Stecker 3,5 mm x 1,35 mm
